Защита цоколя отливом – просто, но важно

Конструктивные особенности цокольного этажа

Цокольный этаж частично находится над уровнем почвы

Фактически цоколь является одной из разновидностей подвального помещения. Главное отличие состоит в том, что цокольные этажи частично располагаются выше уровня почвы и, как правило, имеют окна.

Популярность цокольных этажей среди частных застройщиков объясняется тем, что для индивидуальной жилой застройки разрешается возведение зданий высотой не более 2-х полноценных этажей.

Поэтому устройство цокольного этажа (как и мансарды) позволяет частным застройщикам абсолютно легально обойти запреты жилищного законодательства, значительно увеличив полезную площадь дома.

По своей конструкции цоколи домов могут быть:

1. Западающими. В этом случае стены дома выступают над стенами полуподвала, укрывая их от дождей. Вода, стекающая со стен и крыши дома, в данном случае практически не попадает на стены цокольного этажа.
2. Параллельными стене дома. Стены дома и подвала в этом случае составляют единую плоскость.
3. Выступающими. Такие цоколи бывают у домов, стены которых тоньше стен фундамента, а также в том случае, если имеется необходимость в обустройстве обширного, хорошо утеплённого подвального помещения.

Попадая в стыки между стеной и фундаментом, влага разрушает цоколь

В последнем случае кромка верхней части цокольного этажа, выступающая из-под стены дома, становится уязвимой для дождевой влаги, стекающей по стенам дома.

Попадая в стыки между стеной дома и верхней кромкой фундамента, влага начинает свою разрушительную работу, становясь причиной образования грибка и плесени.

Кроме того, сырость способна просачиваться под облицовку стены цоколя, а также внутрь подвального помещения.

Всё это в значительной мере сокращает сроки эксплуатации здания и требует сооружения защитных конструкций.

Чтобы защитить свой дом от подобных неприятностей, достаточно будет соорудить над выступающей частью фундамента отливы. Работа эта не столь трудоёмкая – вполне возможно смонтировать отлив на цоколь фундамента своими руками.

Классификация цокольных отливов

После облицовки цоколя этот конструкционный элемент часто выступает за плоскость наружных стен. Обеспечивая защиту наземной части фундамента, декоративный материал, утеплитель под ним, обрешетка остаются открытыми для осадков, стекающей по стене воды. Поэтому верхнюю грань этого конструкционного элемента необходимо защитить от намокания.

Отлив имеет вид планки, один край которой изогнут внутрь для крепления к стене, второй наружу для сброса стоков. Основная сложность заключатся в сопряжениях углов:

• материал необходимо отрезать под сложным углом в двух плоскостях
• избежать образования щели, которую невозможно заделать

В отсутствие облицовки фасадов (сруб, кладка облицовочным кирпичом) крепление отлива цоколя производится непосредственно к стене, как можно плотнее. Если фасады планируется декорировать, планка запускается под декоративный материал, частично скрывается облицовкой. Нижний край может свисать с фундамента на 2 – 3 см, не более.

Внимание: Для обеспечения жесткой фиксации необходимо крепление планки в средней части либо специальными элементами. В противном случае под него неизбежно будет задуваться воздух, планка будет издавать шум, в конечном итоге оторвется.

В зависимости от материала отлив бывает:

• медным – максимальная цена, подходит не для всех экстерьеров фасадов
• виниловым – ПВХ достаточно хрупкий в мороз, необходима надежная фиксация, это бюджетный вариант, идеально сочетающийся в пластиковым цокольным сайдингом
• алюминиевым – коррозионная, атмосферная стойкость, инертность к агрессивным веществам, высокая цена

• стальным – оцинковка имеет средний ресурс, доступную цену, покрывается полимерным слоем
• бетонным – применяются в основном для декорирования административных, офисных, публичных зданий

По длине элементы наращиваются внахлест, минимальный размер которого составляет 10 см. Для пластиковых отливов существуют доборные элементы – наружные/внутренние углы, что снижает время установки, повышает художественную ценность экстерьеров фасадов. Стандартная ширина полки составляет 5 – 20 см, поскольку эти же элементы используются для оформления оконных откосов. При необходимости оцинкованные, полимерные модификации из металла можно заказать любого размера.

Внимание: Планки из дорогостоящих материалов всегда изготавливаются по размерам заказчика. Например, существуют элементы из зеленой, черной, патинированной, «Гавайской» меди, погонный метр которых при ширине 30 см обходится застройщику в 2,5 – 6 тысяч.

Щели в углах алюминиевых модификаций закрываются специальными элементами, надевающимися на обе планки посередине. Этот материал легко окрашивается, ламинируется, облагораживается прочими покрытиями, имеющими высокую эстетику восприятия.

Помимо фундаментов жилищ аналогичной защиты от влаги требуют цоколи заборов, протяженность которых обычно превышает периметр коттеджа многократно. При декорировании наземной части фундамента природным камнем эстетически обоснован выбор бетонных отливов. В отличие от планок из других материалов, они имеют треугольную, трапециевидную форму, крепятся на раствор, плиточный клей.

Их габариты значительно меньше (длина 39 – 60 см), по аналогии с облицовочным камнем имеются вертикальные швы, которые обрабатывают водостойкими лаками, затирками после высыхания. Чуть дешевле меди обходятся клинкерные отливные планки с гарантированно высоким эксплуатационным ресурсом.

Этот материал чуть толще керамогранита, может иметь любую форму, абсолютно инертен к химическим реагентам, атмосферным осадкам, солнечному ультрафиолету.

Виды отливов

Отливы на фундамент можно сделать практически из любого материала, будь то пластик, медь, алюминий или сталь. Основная классификация отливов:

1. Металлические. Такие планки очень популярны благодаря своим отличным эксплуатационным характеристикам. Так как они покрыты защитным полимерным слоем, они отличаются повышенной устойчивостью к осадкам. Важными преимуществами также является демократичная цена и возможность индивидуального изготовления по предоставленным заказчиком размерам. Металлические отливы не красить или покрыть подходящей по цвету краской. Если выбор упал на стальные планки, нужно проследить, чтобы они были оцинкованными. Оцинкованные планки смотрятся довольно привлекательно и отличаются практичностью. Отливы из меди чрезвычайно устойчивы к износу, а алюминиевые – обладают повышенной устойчивостью к влажности и заморозкам.
2. Пластиковые. Хотя многие не очень любят синтетический пластик, тем не менее у него довольно много преимуществ. Он недорого стоит, достаточно прост в монтаже, мало весит, отличается прочностью, долговечностью и устойчивостью к выгоранию под воздействием солнечных лучей.

Полезные советы

Важными функциональными элементами отливов являются отгибы и полочка. Для фиксации отливов предусмотрены специальные крепежные отгибы. Полки нужно фиксировать под маленьким углом таким образом, чтобы вода могла бы беспрепятственно стекать вниз, минуя цоколь. Размеры полочек варьируются от 50 до 400 мм. Чтобы вода легко стекала вниз, отливы должны находиться на расстоянии не более 50 мм от края фундамента.

В продаже можно найти отливы разных цветовых оттенков, поэтому подобрать вариант, который будет гармонично смотреться на фоне фасада, легко. Отливы можно подобрать в тон фасада или цоколя или сделать его контрастным.

Многие интересуются, как вывести ноль на фундаменте отливом. Под ноль – это означает, что все поверхности будут находиться в одной плоскости по горизонтали. Эти работы выполняются с помощью водяного уровня, так как он дает точные показания.

Монтаж отливов

Монтаж отливов на цоколь не представляет собой особых трудностей. Только нужно предварительно назначить время крепления этих элементов таким образом, чтобы работа производилась в промежутке между отделкой цоколя и самого фасада. Дальше работа идет по такому алгоритму:

1. Проверить горизонтальность верхней линии цоколя фундамента с помощью строительного уровня. Если обнаружены существенные перепады, выемки и неровности, их нужно убрать, так как отлив должен максимально плотно прилегать к стене, чтобы вода не проникала в щели и не разрушала фундамент.
2. Установить откосы. Необходимо зафиксировать шнур на одном из углов дома, выровнять его и закрепить на другом конце. Дальше нужно подготовить цементно-песчаную смесь (1 доля цемента и 3 доли песка). Воды дать столько, чтобы раствор приобрел густую консистенцию и не капал с рабочего инструмента. Затем выполняют откосы (рекомендуемый угол – 15 градусов). Через сутки можно приступать к следующему этапу работы.
3. Закрепить отливы. Их можно фиксировать прямо на стены или к направляющим. В последнем случае не нужно будет потом проводить работу по подготовке фасада. Для фиксации к направляющим используют саморезы, для стены оптимальным вариантом являются дюбель-гвозди. Обязательное условие – нахлест 3 см, который обрабатывают герметичным составом. Обработки герметиком также требуют стыки между стенкой и отливом.

Если планки имеют большую ширину, их лучше фиксировать с помощью специальных кронштейнов, чтобы отливы держались более прочно, не шатались и не хлопали при резких порывах ветра.

Видео:

Зная, как сделать отливы на цоколь, можно за минимум времени защитить фундамент от неблагоприятного воздействия осадков и уберечь от больших затрат на ремонтные работы.

Понравилось? Поделитесь в соц. сетях!Советуем почитать!

• Заливка фундамента под дом своими руками
• Виды фундаментов для частного дома
• Отмостка фундамента
• Как сделать свайный фундамент

Что учитывается при выборе

Основным ориентиром служит материал фундамента, особенно для зданий, возводимых по проекту (в этом случае используются четко указанные отливы, по нормам безопасности менять их нельзя). Для цоколя деревянного дома рекомендуется купить стальные или медные пластины, для бетонных оснований подходят любые. Оттенок подбирают в тон основной облицовки фасада или по принципу контраста.

При выборе размера учитывается ширина цоколя — изделие должно быть на 4–5 см шире. Важную роль играет вес, в частности — отливы из камня не устанавливают поверх конструкций, не предназначенных для сильных нагрузок (например, облицованные пенополистиролом). Они чаще используются в качестве оконных горизонтальных откосов или для защиты широких заборов.

Пошаговая технология монтажа

Данный этап строительных работ рекомендуется провести сразу после отделки фундамента или его утепления и ремонта. Для установки на цоколь своими руками потребуются такие инструменты:

• строительный уровень;
• ножницы по металлу;
• мастерок;
• дрель (для кирпичных стен — перфоратор);
• отбивочный шнур;
• молоток и резиновая киянка.

Основные этапы монтажа:

1. Проверка горизонтальности цоколя, поиск отклонений и дефектов.
2. Устранение неровностей и перепадов, замазывание трещин в случае необходимости.
3. Обмазывание цоколя из искусственного камня герметиком.
4. Окончательное выравнивание по шнуру или проведение линии мелом.
5. Создание откосов под углом не менее 15°, путем набрасывания бетонного раствора.
6. Установка направляющих (через несколько суток после высыхания) и разметка будущих отверстий. Если фасад облицовываться не будет, то крепить отливы разрешается непосредственно на стену.
7. Размещение и фиксация изделий. При крепеже цокольных отливов на стену, используются дюбеля-гвозди, для направляющих — саморезы. Минимальный нахлест составляет 30 мм, места стыков промазываются герметиком.
8. Вырезание углов (или монтаж радиальных откосов). Данный участок особенно подвержен механическим нагрузкам, к нему стекает влага, поэтому он нуждается в тщательной промазке герметиком.
9. Крепление широких отливов к цоколю кронштейнами. Проводится с целью надежной фиксации и исключения деформирования под воздействием ветра.

Для откосов приготавливается цементно-песочный раствор в пропорциях 1:3, вода добавляется в малых долях, он не должен стекать с мастерка. Отливы никогда не размещаются на непросохших участках, следует дождаться застывания состава. Допускается использовать строительную пену, но бетонные откосы служат дольше. Важно обеспечить одинаковый уклон и надежную фиксацию изделий по всему периметру здания.

Нюансы и рекомендации

1. Для промазывания стыков и углов выбирается не обычный, а морозостойкий герметик. Для устранения трещин на цоколе хорошо подходит фасадная штукатурка.

2. Внешние и внутренние углы вырезаются из цельной планки (а не собираются из остатков), это учитывается при расчете материала.

3. Максимальная ширина отлива для цоколя составляет 50 см.

4. При вырезании углового участка нельзя стучать по покрытой полимером полосе, ее защищают резиной или войлоком. Это же актуально при самостоятельном изготовлении отливов.

5. Нельзя крепить изделия на фундамент без предварительной разметки, это приводит к возникновению перекосов. Также всячески избегают пережимов при закрутке.

6. Любые щели между отливом и цоколем запениваются, допускается прокладка тонких пенопластовых пластин.

7. При строительстве деревянного дома основание нуждается в надежной гидроизоляции, рекомендуется купить покрытые полимерами или медные заготовки. В эстетических целях допускается использование изделий из влагостойких пород древесины, но следует помнить, что их срок эксплуатации ограничен.

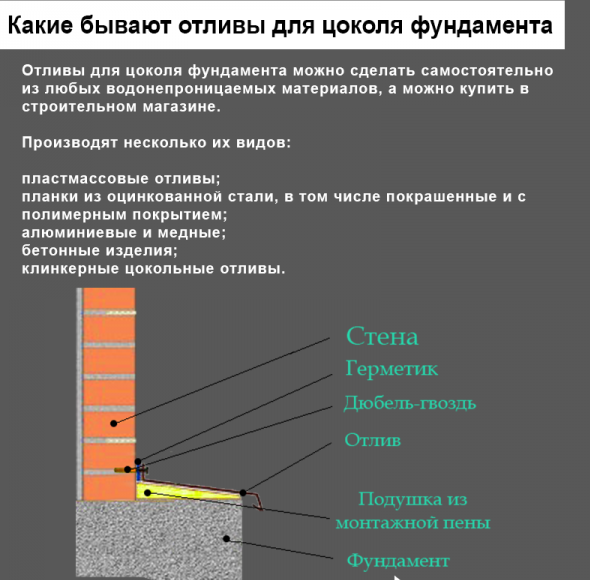

Какие бывают отливы для цоколя фундамента

Эти приспособления всегда имеют вид планки, похожей на полочку, ширина которой варьируется от 50 до 400 мм. Планка устанавливается по периметру всего цоколя на выступающую его часть с небольшим 5 – 10 градусным уклоном в противоположную от стены сторону. Это позволяет воде свободно стекать подальше от дома, не попадая на фундамент. Отливы для цоколя фундамента можно сделать самостоятельно из любых водонепроницаемых материалов, а можно купить в строительном магазине. Промышленность производит несколько их видов:

• Пластмассовые отливы.
• Планки из оцинкованной стали, в том числе покрашенные и с полимерным покрытием.
• Алюминиевые и медные.
• Бетонные изделия.
• Клинкерные цокольные отливы.

Для того, чтобы правильно выбрать необходимый вам материал, следует ознакомиться со свойствами каждого подробнее.

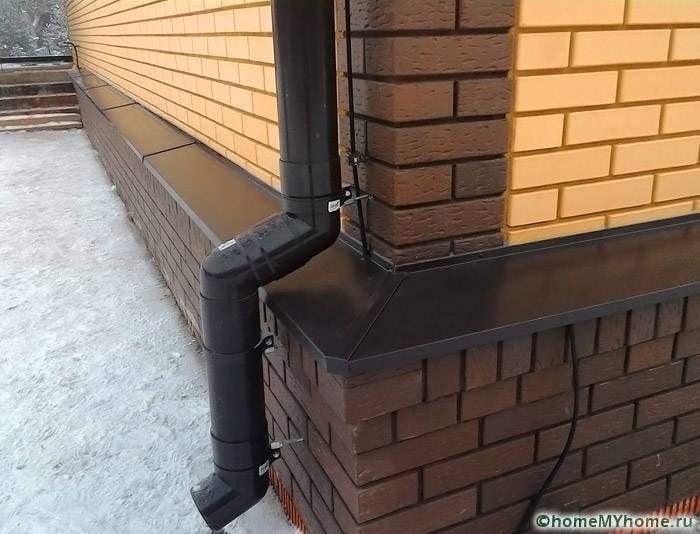

Различные цветовые решения металлических отливов

Отливы из поливинилхлорида

При сооружении вентилируемых фасадов, облицованных виниловым сайдингом можно остановить свой взор на пластиковых цокольных отливах. Они лучше всего по фактуре соответствуют используемому материалу. Даже цвет можно подобрать, сочетающийся идеально с общим фоном. Отливы из ПВХ готовят и под заказ, поэтому можно получить любой необходимый размер и форму.

Достаточно длительный потенциал времени эксплуатации, а также хорошая устойчивость к воздействиям внешней среды, как климатическим, так и механическим, делает этот материал востребованным в строительной сфере. Пластик обладает полностью водонепроницаемой структурой, и умеренной стоимостью                                                                                                                                     Полезный совет! Приобретая пластиковые отливы, следует иметь в виду, хрупкость недорогих моделей и невозможность произвести последующий ремонт. При повреждении придется заменить всю планку. Поэтому выбирать стоит более толстые и прочные изделия.

Белый пластиковый отлив для фундамента

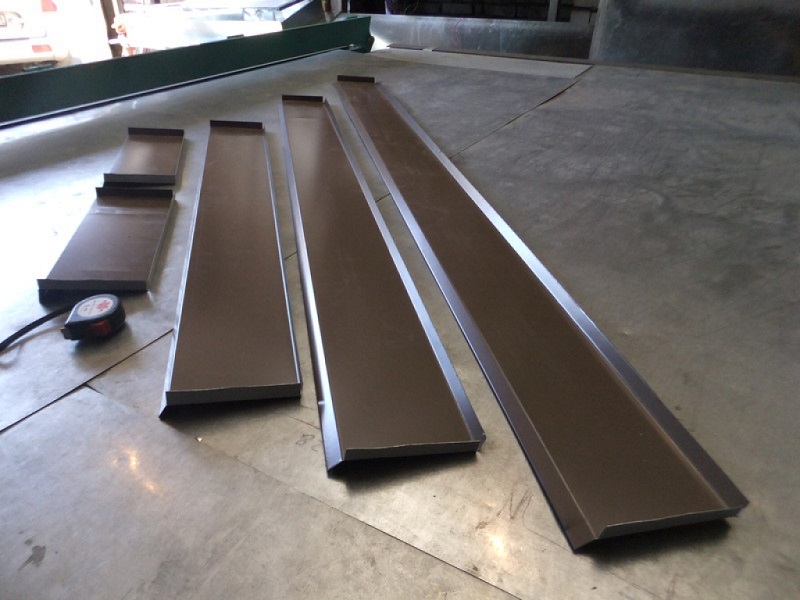

Металлические цокольные отливы

В этом сегменте изделий имеется очень большой ассортимент видов. Самые дешевые отливы для цоколя фундамента изготавливают из оцинкованной стали, а самые дорогие имеют полимерное покрытие. Некоторые варианты могут обладать эксклюзивным видом. При этом, даже при изготовлении самых простых металлических отливов большое значение уделяется эстетической стороне. Ведь эта полка крепится на фасаде здания и должна подчеркивать линии, создавая эффект завершенности всей картины.

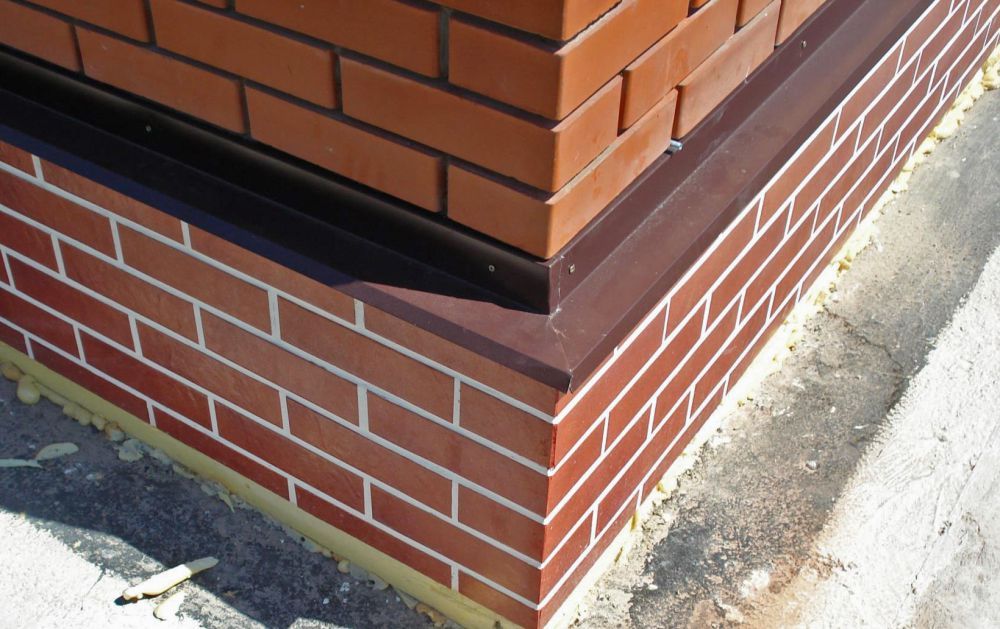

Цоколь облицован клинкерным кирпичом и дополнен отливом из металла

Основным достоинством металлических планок для отливов считается их эстетичный внешний вид, удобство в монтаже и устойчивость к ударным воздействиям. Особенно ценятся алюминиевые отливы, которые намного легче и долговечнее стальных. Гальваническое покрытие не позволяет металлу разрушиться десятилетиями. Медные отливы для цоколя фундамента сегодня несколько утратили былую популярность по причине достаточно приличной стоимости и потребности в постоянном тщательном уходе за ними.

Установка планок на цоколь осуществляется посредством их крепления с помощью саморезов или дюбелей непосредственно к стенам здания в месте верхнего отгиба, либо на направляющие вентилируемого фасада. Процесс этот не сложный и выполняется обычными ручными инструментами.

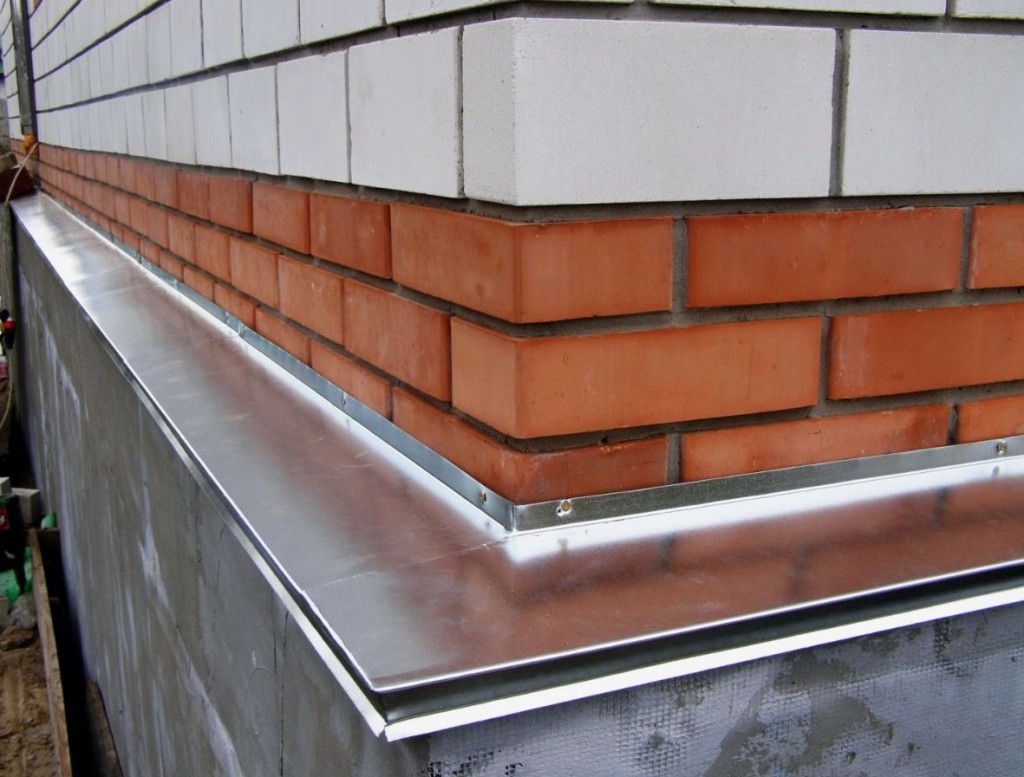

Металлический отлив для цоколя фундамента деревянного дома                     Полезный совет! При монтаже цокольных отливов необходимо планки укладывать друг за другом внахлест не менее 3 см. Не стоит обрезать крайнюю планку. Лучше перекрыть ею часть предыдущей. Обрезка металла повредит защитный слой, что рано или поздно приведет к коррозии и разрушению детали.

Отливы из бетона

Для монументальных зданий, отделанных кирпичом или природным камнем, предпочтительнее использовать бетонные отливы для цоколя фундамента. Они имеют основательный внешний вид и гарантированно защитят фундамент дома от любого негативного воздействия из вне. Для изготовления таких отливов применяют цемент М450. Он морозоустойчивый и очень качественный. В раствор добавляют речной песок и гранитный щебень. Для лучшей пластичности и водонепроницаемости используют пластификаторы. Заливается раствор в формы из силикона, которые могут иметь различные геометрические параметры. При этом поверхность готовых изделий получается очень гладкая и ровная. Инструкция по установке отлива и стартовой планки перед обшивкой дома виниловым сайдингом: а — общий вид; б — внешний угол; в — внутренний угол; 1 — внешний угол, 2 — отлив; 3 — стартовая планка

Длина стандартных форм составляет 3,9 или 6 м, а ширину делают по размеру цоколя. Цветовая гамма достаточно обширная у производителей, но можно и заказать индивидуальный оттенок. Бетонные отливы обладают прекрасными декоративными свойствами, но их монтаж должен быть заранее предусмотрен проектом, так как они очень массивные. Крепят такие отливы на специальный раствор.                                                                                                                   Полезный совет! Имеющийся цокольный отлив из бетона можно покрасить любой фасадной краской. Это позволяет создавать разнообразные оформления фасада здания.

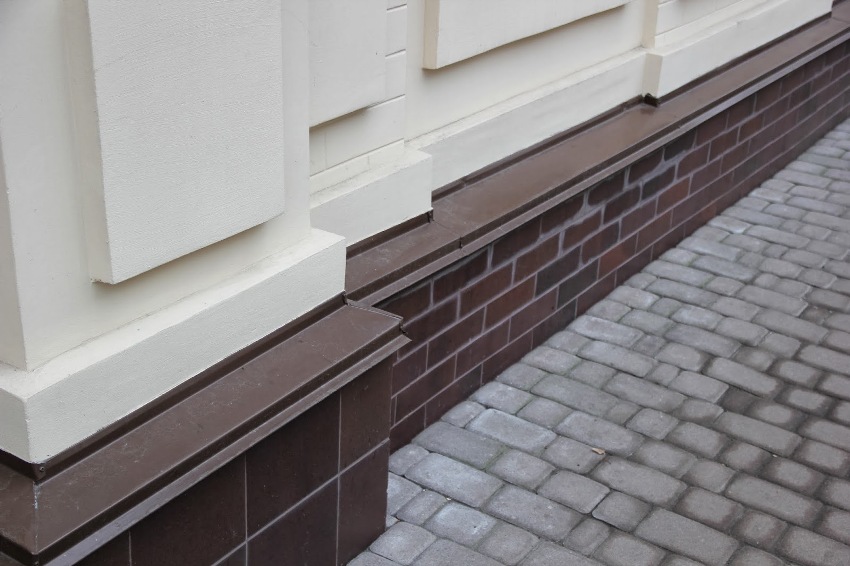

Отливы из клинкера

Часто дома отделывают дорогим и эстетичным материалом – клинкерной плиткой. Этот материал безупречно защищает здание от любых воздействий со стороны внешней среды. Логично предложить защитить фундамент этих зданий отливами из такого же материала. Они выпускаются строительной промышленностью, а приобрести их можно там же, где и клинкерную плитку. Планировать обустройство фундамента таким видом отливов необходимо еще при проектировании. Установка клинкерных отливов требует высокого профессионализма и внимания.

          Отлив необходимо монтировать до начала декоративной отделки фасада

Несмотря на это, многие выбирают данный вид оформления фасада здания. Ведь дом, обшитый таким материалом обладает фундаментальным и основательным внешним обликом. Он четко подчеркивает социальный статус его владельца.

Для чего нужны отливы

Их можно встретить на практически любых типах фундамента, где есть специально построенный и оборудованный цоколь.

Он может отличаться конструкцией, размерами и материалом выполнения, а главное его назначение – это минимизировать воздействие дождевой воды. Есть заводские отливы, производимые в промышленных масштабах, они состоят из сборных конструкций. А можно их сделать непосредственно на строительной площадке своими руками с подручных материалов.

Отливы не только предохраняют цоколь от дождевой воды. Это элемент декора, а также специальная конструкция, предохраняющая основание от преждевременного разрушения. Поэтому, отлив нужен любому фундаменту независимо от глубины залегания и типа.

Конструктивные особенности

Бетонные и керамические отливы имеют простую Г-образную форму. Геометрия пластиковых и металлических – более сложная, поскольку они устанавливаются на построенное здание.

[alert-notПо длинным сторонам элемента сформованы разнонаправленные полочки: одна из них предназначена для крепления отлива к стене, другая – для отвода влаги на отмостку здания.

Для обеспечения надежной защиты цоколя отлив должен повторять его проекцию.

При наличии закруглений, ниш и прочих сложных архитектурных «излишеств» отливы изготавливаются по индивидуальному заказу.

Когда и как крепить отлив

Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.

Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.

В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.

Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.

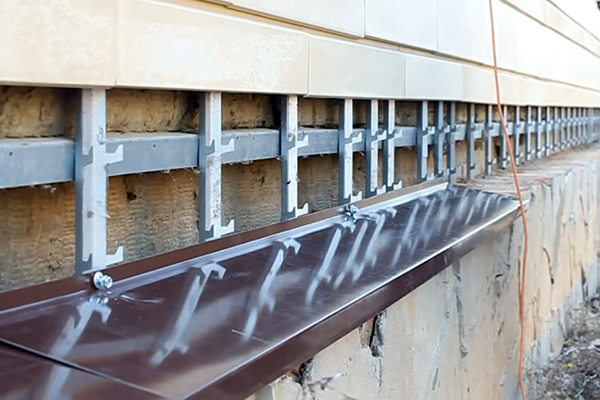

Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.

Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.

К поверхности стены отлив крепят саморезами к дереву, дюбель — гвоздями к кирпичу и дюбель – винтами к блокам из легких бетонов, через 300 мм. Планки укладывают друг на друга внахлест 30 мм, все стыки герметизируют морозостойкими материалами.

ВАЖНО: Отливы большой ширины монтируют на цоколь с помощью Т-образного костыля для уменьшения парусности.

Отливы на цоколь

Следовательно, отливы бывают следующих видов:

• Металлические. Они изготавливаются из оцинкованной стали и далее окрашиваются. Встречаются отливы черного цвета, коричневого, бежевого. Сам металл имеет антикоррозийное покрытие, благодаря чему он не теряет свой вид с годами и продолжает защищать строение от влаги.
• Алюминиевые. Они также служат надежной защитой от влаги, обладают антикоррозийными свойствами. Современные отливы из алюминия можно встретить в самой разнообразной цветовой гамме.
• Медные. Один из самых дорогих, но в то же время и самый прочный и надежный материал будет отлично гармонировать с крышей из меди, с натуральным камнем или кирпичом.
• Пластиковые. Это, пожалуй, самый бюджетный вариант. Пластик надежно защищает поверхность, однако этот материал не является долговечным, поэтому время от времени такие отливы придется менять. Тем не менее такой вариант отлично смотрится, если стены дома обшиты сайдингом.
• Из керамических блоков. Такие блоки будут отлично гармонировать с цоколем из натурального кирпича.

Монтаж отлива своими руками

Чтобы приступить к монтажу отливов для начала нужна разметка. Ее можно провести с помощью уровня. Чтобы полностью отметить линию, по которой будут монтироваться отливы, можно воспользоваться чоклайном (отбивочным шнуром). Отмеченная линия будет соответствовать верхнему креплению отливов.

После оштукатуривания необходимо дождаться, пока стена полностью высохнет, и затем снова размечаем линию для монтажа отливов.

Крепим правильно

Крепить сам отлив к стене необходимо с помощью дюбелей с шагом около 30 см. После окончания этих работ необходимо зазор между отливом и стеной здания заполнить герметиком.

Если цоколь сделан вровень со всей стеной, то не обязательно делать отделку четко по линии границы. Отделывая, его высоту можно подымать, если с эстетической точки зрения это будет выглядеть лучше.

Конструкция и назначение цокольных отливов

У выступающего типа цоколя верхняя кромка очень уязвима воздействию образующейся от осадков влаги. Жидкость скапливается в стыках фундамента со стенами и постепенно разрушает структуру бетона. Особенно заметно это при перепадах температур: в зимнее время скопившаяся влага замерзает внутри фундамента и расширяется, в теплый период – оттаивает, образуя трещины в стенах. Помимо испорченной отделки такие разрушения могут привести к выпадению целых кирпичей, ведя за собой образование плесени и грибка внутри помещения. К тому же, сырость попадает внутрь подвала и под защитную отделку цокольных стен. Все эти факторы уменьшают срок эксплуатации строения, поэтому возникает необходимость в отливе.

Необходимость цокольных отливов обуславливается их защитными функциями

Наружные отливы для защиты цокольной части стен внешне напоминают пластины. Отличается конструкция наличием элементов, упрощающих монтаж и повышающих функционал отливов – это полки и отгибы. Последние служат для фиксации отлива к стене, а полки несут основную нагрузку: они крепятся под углом к цоколю и обеспечивают отвод влаги. Ширина полок варьируется от 50 до 400 мм. Цветовой спектр очень разнообразен, что дает возможность подобрать модель под любой экстерьер.

Конструкция отлива для наземной части фундамента

Основное предназначение отлива для цоколя – защита подвальной части фундамента от разрушительного влияния среды.

Исходя из этого, область применения их распространяется на:

• жилые дома;
• складские помещения;
• административные здания;
• постройки технического назначения;
• ограждения.

Помимо защитной функции, отлив для цоколя используется в качестве декора

Классифицируются отливы, помимо деталей их конструкции, по размеру, цвету и материалу изготовления.

Особенности конструкции

Внешне цокольные отливы напоминают пластины. Конструкции цокольных отливов отличаются наличием продуманных элементов, повышающих их функциональные возможности и облегчающих монтажные работы. Наиболее важными составляющими считают отгибы и полки. К поверхности стен конструкции фиксируются специальными креплениями, полки при этом монтируются под определенным углом по отношению к фундаменту, чтобы обеспечивался отвод воды.

Размеры полок бывают разными, можно найти варианты от пяти до сорока сантиметров по ширине. Цветовая гамма столь разнообразна, что всегда существует возможность выбора для любого фасада.

Устройство цокольного отлива

Как установить отлив?

Установка отлива производится до начала облицовочных работ, но после завершения работ по утеплению фундамента. Перед тем как его монтировать, следует провести осмотр стен здания на наличие сколов, трещин и тому подобного. Если таковые имеются, необходимо заделать их шпатлевкой для наружных работ или герметиком.

Для выполнения монтажа к указанным выше инструментам дополнительно понадобятся:

• дрель или перфоратор;
• шурупы с пластмассовыми пробками;
• самонарезающие винты по металлу;
• герметик;
• монтажная пена;
• отбивочный шнур.

На первом этапе производится разметка мест примыкания отлива к стене. Для того чтобы отметить линию его монтажа строители используют отбивочный шнур, называемый еще на сленге «синька». Купить такой шнур вместе с трассировочным мелом можно в строительном магазине.

Шнур закрепляется в крайних точках с максимальной натяжкой. Затем слегка оттягивается посередине и отпускается. На стене останется непрерывная ровная линия, которая и будет выступать ориентиром при монтаже отливов.

Отверстия для метизов в отливе цокольного этажа выполняются предварительно с шагом 300−400 мм. В зависимости от прочности материала стен шаг может быть меньше, а количество креплений больше. В стене отверстия выполнятся по факту, то есть он согласно отмеченному уровню прикладывается соответствующим загибом к стене, отверстия в которой сверлятся через отверстия в нем.

Установка бетонного элемента производится несколько по иной технологии. Укладывается он также до начала облицовочных работ на слой предварительно обустроенной гидроизоляции, края которой заходят на черновую стену. Фиксируется кладка цементным раствором.

Монтаж

К замерам отливов для фундамента следует отнестись со всей серьезностью. Несоответствие длины или ширины может привести к появлению щелей, что недопустимо. Изделия должны быть тщательно подогнаны по размерам, иначе на проблемных участках дождевая или талая вода получит доступ к цокольной части дома. В результате постоянного намокания конструкция начнет разрушаться. Отливы можно купить уже готовыми, заказать или сделать своими руками, что будет смотреться менее эстетично, зато обойдется дешевле.

Точные замеры позволят сделать отлив с качественной стыковкой для любой конфигурации фундамента в плане.

Монтаж отливов для цокольной части фундамента выполняется до начала работ по отделке фасада. Здесь следует учитывать, что замер ширины и длины элементов необходимо делать после установки обрешетки под профнастил или сайдинг, так как крепить «козырьки» придется к деревянным брусьям. В случае отсутствия облицовки, размеры устанавливаются по внешним габаритам стен и выступам цоколя за их пределы.

При изготовлении отливов своими руками важно не упустить тот момент, что продольные ребра жесткости потребуют прибавить к замеренной ширине 4-5см. Их загибают с помощью плоскогубцев и верстака, а подправляют, используя киянку и деревянный брусок.

При установке отлива на фундамент необходимо выполнить следующие работы:

• выровнять цоколь в горизонтальной плоскости по строительному уровню. Для этого используют цементно-песчаный раствор;
• сгладить вертикальную поверхность стен для лучшего прилегания элементов (в случае отсутствия необходимости устройства обрешетки под сайдинг или другой листовой отделочный материал);
• установить кронштейны (требуется только для широкого отлива над фундаментом);
• зафиксировать элементы с помощью дюбелей или гвоздей. В местах стыковки делается нахлест около 3см;
• промазать все стыки морозоустойчивым герметиком, в том числе между стенами и отливами.

При оформлении внутренних и внешних углов, планки подрезаются по месту. Здесь понадобится аккуратность и внимательность. Следует позаботиться о том, чтобы на стыках обязательно оставались нахлесты, которые будут загибаться в сторону соседнего отлива.

Технология установки отлива фундамента

• Установка отлива фундамента

  Сначала нужно выровнять внешнюю поверхность цоколя с помощью бетонного раствора или морозостойких штукатурок.

• Затем устанавливается горизонтальная разметка, предусматриваются направляющие и фиксаторы шнуров.
• К направляющим привязывают отбивочный шнур, в который засыпается трассировочный мел. Такой шнур максимально прижимают к стене, а потом отпускают. Именно по причине использования белого мела лучше изначально выравнивать цоколь бетонным раствором, а не гипсовыми штукатурками. Если все сделать правильно, тогда на поверхности будет четко видна белая горизонтальная линия.
• В готовых отливах на верхней части просверлить отверстия с интервалом 30 см. Металлические отливы довольно тяжелые, поэтому и отверстия нужно делать с меньшим интервалом.
• Перед установкой отливов нужно проверить состояние штукатурки на трещины и разломы. Если они обнаружены, тогда их нужно заделать морозостойкой штукатуркой.
• Теперь проводится непосредственно монтаж отлива. Для этого нужно использовать двух и больше людей, причем одни держат горизонтальность конструкции, а другие фиксируют отлив. После полного монтажа проводится проверка горизонтальности конструкции.
• Место крепежа отлива к стене герметизируется синтетическими материалами по верхней соединительной кромке.

Если монтаж отлива своими руками сделан правильно, тогда даже в момент спуска сильного потока воды он не будет прогибаться. А это ключевая характеристика правильной установки и эксплуатации таких декоративных конструкций.

Преимущества металлических отливов

Советуем к прочтению другие наши статьи

• Виды и преимущества раздвижных систем
• Зеркало в полный рост
• За какие свойства ценятся подоконники Moeller?
• Зимний сад

Среди преимуществ отливов из металла перед другими видами выделяются:

1. Привлекательный внешний вид.
2. Простота монтажа.
3. Ударопрочность.
4. Долговечность.

Отливы из алюминия имеют меньший вес, но при этом больший срок службы, а гальваническое покрытие многие десятилетия защищает металл от коррозии и ржавчины. Этим объясняется их популярность. В то же время отливы из меди постепенно уходят с рынка, потому что при высокой стоимости материала достаточно требовательны в уходе.

Сложности монтажа и крепежные элементы

• дрель;
• молоток и киянка;
• рулетка и карандаш для разметки;
• пассатижи;
• ножницы по металлу;
• набор крепежных деталей.

Раскрой производится ножницами по металлу

Количество металлических полос рассчитывают по общей протяженности фундамента, учитывая дополнительны расход на углах.

Ширина металлических или полимерных полос должна быть на 10-15 см больше, чем выступающее основание. Хотя с целью большей надежности некоторые хозяева делают и более широкий отлив.

Раскрой полосы на основу производится с помощью ножниц по металлу. Крепежный профиль формуется на верстаке с металлическим уголком, отгиб можно откорректировать при помощи деревянного бруска и киянки. Угол раскраивается уже тогда, когда выполнен предварительный фронт работ по установке общей линии. Стыки угла и металлической общей полосы следует непременно залить гидроизолирующим составом.

Процесс изготовления металлического отлива на фундамент несложен, и не составляет особых трудностей для человека, имеющего навыки работы по металлу. Готовые отливы стоят дороже, но экономят на установку.

Монтаж отливов на цоколь

Перед монтажом необходимо внимательно осмотреть стены дома на наличие трещин, сколов и других дефектов. Места, где обнаружатся такие изъяны, нужно заделать герметиком или шпатлевкой. Если планируются работы по утеплению фундамента, то их следует проводить перед установкой отливов.

Порядок монтажа:

1. Крепление отливов производится после облицовки цоколя перед облицовкой стен. До начала крепления следует проверить верхнюю линию на горизонтальность с помощью уровня. При больших перекосах их желательно выровнять песчано-цементным раствором, помимо этого, для лучшего прилегания отливов нужно сделать откосы.
2. Для этого с помощью дюбеля и самореза на одном из углов выбранной стены закрепляют шнурок, выравнивают его по уровню и на другом углу стены закрепляют. Цементный раствор готовится из 3 частей песка и 1 части цемента с добавлением воды. Раствор не должен стекать с мастерка. Мастерком по шнурку откосы выполняют под углом не менее 15°. Раствор выдерживают в течение нескольких дней для схватывания цемента и испарения излишней влаги.
3. Отливы крепятся либо непосредственно к стене, либо к направляющим, к которым в дальнейшем будет крепиться облицовка фасада, в этом случае перед креплением отливов нужно провести подготовительные работы и установить направляющие.
4. Для лучшего отвода воды необходимо, чтобы отливы выступали за край цоколя не менее чем на 5 см – при выборе нужно это учесть. При выборе оттенка желательно ориентироваться на цветовую гамму, в которой оформлена вся постройка. Обычно изделия выбирают в тон облицовке стен или цоколя, но иногда металлические или контрастные элементы придают зданию особый шарм.
5. Отливы крепятся к стене на дюбель-гвозди, а к направляющим на саморезы. Нахлест одной планки на другую должен составлять не менее 3 см, при этом место нахлеста желательно промазать морозостойким герметиком. Также можно загерметизировать стыки стены и отлива.
6. Внутренние и внешние углы вырезаются из отрезка отливной планки и крепятся обычным образом, при этом все стыки обязательно промазывают силиконовым герметиком.
7. Широкие отливы дополнительно крепятся к цоколю при помощи кронштейнов, иначе они будут «гулять» от ветра.

При самостоятельной установке отливов важно точно замерить глубину и ширину фундамента, чтобы отлив в будущем максимально выполнял свою основную функцию – . При монтировании отливов по всему периметру здания нужно сохранять заданный уклон и технологически правильно закручивать шурупы.

Правильно установленные отливы прекрасно защищают цоколь от попадания воды и продлевают срок службы фундамента. Помимо этого, они предотвращают и размазывание декоративной штукатурки и краски, поэтому для окрашенного цоколя отливы обязательно необходимы.

Правильно выбранные и установленные отливы для цоколя фундамента надежно защитят основу строения от влаги, обеспечив ее отвод. Если жидкость не отвести от основания дома – она станет благоприятной средой для развития патогенной микрофлоры, возникнет опасность вымывания из строительного раствора связывающих компонентов, что неизбежно ведет к снижению надежности и долговечности сооружения.

Опасно также промерзание впитавшего воду материала – образуются трещины, происходит интенсивное разрушение.

Отлив для фундамента имеет достаточно простую конструкцию: основная плоскость дополнена двумя загибами – один для плотного прилегания к плоскости цоколя, второй для придания направленности отводимому потоку воды. За исключением незначительных нюансов конструкция всех видов изделий одинакова.

Отливы для фундамента могут иметь различную ширину. Как правило, более узкий отвод (от 50 мм) устанавливается на домах с так называемым нависающим цоколем, периметр которого несколько больше, чем у фундамента. Широкие водоотливы (до 400 мм) требуются, когда вертикальные наружные поверхности цоколя и фундамента лежат в одной плоскости.

Вопрос выбора изделий сводится к оценке эксплуатационных качеств материала.

Для деревянного дома оптимальны панели из стали или алюминия. Пластиковые чаще применяются при наличии обшивки из сайдинга.

Каменные, клинкерные, медные – для дома из кирпича или блоков, цоколя с отделкой натуральным или искусственным камнем.

Преимущества использования отливов

Монтаж отлива на фундамент настолько простой процесс, что пренебрегать им не следует. Кроме того, отливы позволяют получить еще некоторые преимущества:

• Улучшают эстетичность здания, разграничивая и подчеркивая цоколь.
• Защищают постройку от проникновения сырости.
• Оберегают бетон и дерево от разрушения в результате промерзания влаги, попавшей в них во время осадков.
• Цоколь окрашивают или штукатурят, для придания ему эстетичного вида, без установки отливов такая отделка быстро будет вымыта дождями и ее придется постоянно обновлять.

Поэтапный процесс установки отливов

• Определившись с материалом для отлива можно приступать к замеру и расчету его количества. Для этого промерьте весь периметр дома и к полученной цифре прибавьте 10%, это надо для того, что бы учесть расходы материала на оформление угловых и продольных соединений;
• Какой бы материал вы не выбрали, ширина отлива должна быть достаточной, что бы предотвратить попадания воды падающей под углом от ветра на нижний венец дома из дерева. Ширина должна полностью перекрывать выступ фундамента и быть не меньше чем 10-15 см.

Важно учитывать! Край отлива не должен заходить больше чем на 5 см от крайней точки выступа фундамента.

• Если отлив делается из оцинкованного металла, алюминия или пластика, следует позаботиться о подкладке под него, иначе при незначительном ударе, он может получить существенные механические повреждения. Но если отлив выступает больше чем на 10 см, то даже под медный или деревянный отлив подкладка должна делаться. Самое большое распространение получила цементная основа под отлив. Для этого при помощи мастерка делается бугорок на фундаменте из раствора цемента и песка, который чуть ниже, чем линия крепления, он обеспечивает минимальный уклон;
• При помощи правила проводится горизонтальная линия по всему периметру дома, она будет координировать крепление отлива в нужном уровне;
• Монтаж отливов начинается с углов дома, они запиливаются под углом в 450, причем один из углов делается на 1,5-2 см длиннее, это будет местом крепления заклепками.
• Фиксация углов между собой производится при помощи алюминиевых заклепок, для этого в оцинковке просверливаются отверстия, не меньше двух на один угол и скрепляются при помощи заклепочника.
• К стене дома отливы крепятся на саморезы, на один метр рекомендуется использовать не меньше трех;
• Кода все углы оборудованы, можно переходить к фиксации отливов на прямых участках.

В случае если вы хотите максимально защитить венец своего дома от сырости, то существует вариант крепления элементов водостока в паз. Для этого по всему периметру дома вырезается паз шириной равной ширине посадочного места на отливе. И дальше вся процедура монтажа повторяется без изменений.

Такой паз можно вырезать при помощи ручной дисковой пилы, но работать с ней надо очень осторожно, не допуская резких движений. Они могут навредить не только внешнему виду деревянного дома, но и вашему здоровью.

Следуя этой инструкции можно самостоятельно произвести все монтажные работы, связанные с оборудованием системы водостока для нижнего бруска стены. В процессе выполнения работ не забывайте о собственной безопасности и используйте средства индивидуальной защиты.

Как сделать своими руками?

Монтаж отливов на различные материалы основания предполагает различные способы монтажа:

1. На цоколь деревянного дома чаще всего монтируются отливы из дерева или металла, реже – пластиковые. Тяжелые каменные, клинкерные или кирпичные отливы применяются крайне редко. Отливы устанавливаются любыми удобными способами, но сначала необходимо защитить от воздействия влаги соединительные участки стен и углы. После этого выполняется установка планок на ровные части стен.

2. На цоколь кирпичного дома отлив устанавливается также – с углов. После монтажа угловых частей необходимо приступить к монтажу отливов на прямой части. Нельзя забывать о герметизации стыков отлива и поверхности стены.
3. Отлив на цоколь под сайдинг может быть изготовлен из бетона, металла или пластика. Отлив необходимо устанавливать до нанесения финишной отделки из сайдинга. Это позволит избежать использования дополнительных герметиков и придать композиции единый аккуратный вид. Установка под сайдинг производится также с углов сооружения.
4. Отлив цоколя забора выполняется до нанесения финишного покрытия. Это позволяет сэкономить средства и сделать качественную конструкцию, которая прослужит не один десяток лет. В остальном эти работы мало чем отличаются от работ по обустройству цоколя здания. Начинать необходимо с углов, а после – обустраивать ровные поверхности.
