Железобетонные лестничные марши: виды и размеры

Особенности конструкции

Один из положительных показателей в пользу выбора именно монолитной бетонной лестницы – относительно не сложная технология ее изготовления: бетон заливают в опалубку, в которой предварительно смонтирован армирующий каркас из рифленых стержней класса А3 либо  А500С.

Правильно связанный армирующий каркас для монолитной бетонной лестницы обеспечивает равномерное распределение нагрузок.

Из бетона можно изготовить следующие разновидности лестниц.

Для изготовления лестниц традиционно используют три материала: сталь, дерево и бетон. Последний отличается следующими преимуществами:

1. Повышенная прочность и надежность железобетонной конструкций, в результате армирования лестничного марша обеспечивают им длительный срок эксплуатации. При этом не требуется прибегать к регулярным ремонтным мероприятиям, как с древесиной или стальными конструкциями (покрытие лаком, защита от влаги, антикоррозийная обработка). Единственное, что может потребоваться – это обновление облицовки.
2. За счет того, что изготовление ЖБ лестницы начинается на первом этапе строительства, в дальнейшем сокращается срок возведения и отделки строения.
3. Монолитные конструкции в зависимости от формы опалубки могут принимать как традиционную, так и необычную конфигурацию. Это позволяет воплотить в жизнь самые смелые дизайнерские задумки.

Помимо этого бетонная лестница обладает следующими качествами:

• она безопасна в использовании;
• бетон устойчив к атмосферным явлениям, низким и высоким температурам, их перепадам, поэтому может использоваться как внутри, так и снаружи помещения;
• важное качество для лестницы – огнестойкость;
• комфортность – бетон поглощает шум.

Подведя итог, можно отметить три важных качествам ЖБ лестниц, которые ценят застройщики: надежность, неприхотливость в обслуживании, вариативность исполнения внешнего облика.

Разновидности железобетонных маршей

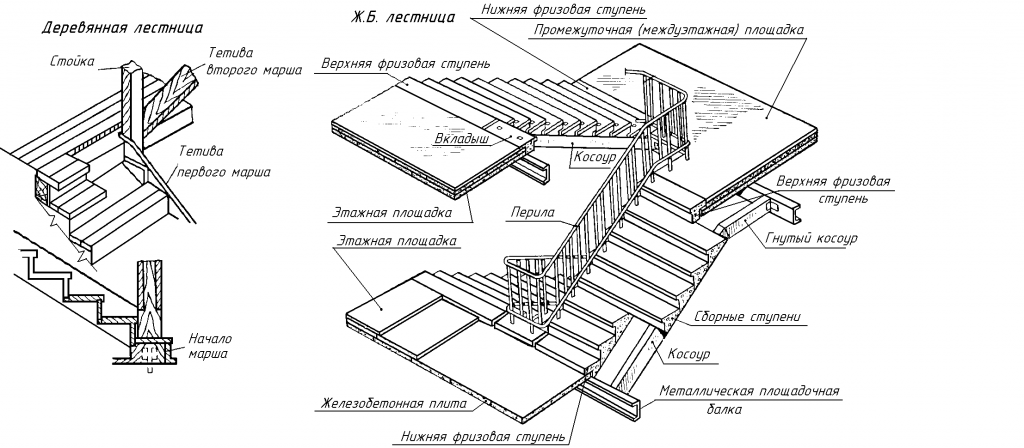

Как правило, лестницы, по которым мы поднимаемся, состоят из нескольких частей:

• лестничные марши – это сами ступени, закрепленные на несущей конструкции;
• лестничные площадки – элементы, соединяющие марши между собой.

Объединенные между собой части образуют лестничный пролет.

Все элементы могут быть изготовлены отдельно, однако стандартами также предусмотрены цельные конструкции, состоящие из лестничных маршей и площадок.

Марши можно разделить на несколько типов по разным основаниям.

1. По форме сборки изделия делятся на:

• монолитные – стандартный железобетонный блок со ступенями, отличается особой прочностью;
• сборные – нестандартные лестницы из мелкоразмерных элементов на косоурах (находятся под ступенями и держит их), или тетивах (примыкает сбоку). Такие конструкции могут быть одно-, двух- или многомаршевыми. Кроме этого, лестницы такого вида исполняются с левым или правым поворотом и служат для передвижения по часовой стрелке или против нее.

2. По способу монтажа пролета выделяют следующие виды маршей:

• ЛМ – плоские без фризовых ступеней. Служат для устройства двухмаршевых лестниц, высота этажа не более 2,8 м; Используются в зданиях высотой до 9 этажей;
• ЛМФ – ребристые с фризовыми ступенями. Фризовыми называются верхняя и нижняя ступени. Их форма может отличаться от основных ступенек, так как они служат для крепления к площадкам. Такие изделия часто используются для строительства общественных зданий.
• ЛМП – ребристые Z-образные марши с полуплощадками. Этот вид может быть с двумя полуплощадками, либо с одной – верхней.

В соответствии с ГОСТом для каждого типа железобетонных лестничных маршей разработан свой вид площадок:

• 1ЛП – плоская площадка, применяется для маршей ЛМ;
• 2ЛП – такой тип площадки разработан также для ЛМ, но само изделие ребристое;
• ЛПФ – ребристые площадки для марша типа ЛМФ;
• ЛПП – также имеют ребристую поверхность, но предназначены для ЛМП.

3. По способу отделки верхних лицевых поверхностей элементы лестниц подразделяют на следующие виды:

• марши с гладкой поверхностью из тяжелого бетона на обычном цементе;
• элементы, декорированные шлифованной мозаикой из бетона на обычном, белом или цветном цементе или мраморном щебне;
• лестницы с облицовкой площадок кафелем или керамической плиткой.

4. По назначению лестничные конструкции подразделяются на:

• основные,
• вспомогательные,
• пожарные,
• цокольные,
• подвальные
• чердачные.

Назначение изделия влияет на его основные параметры – длину, ширину, размер ступеней, угол наклона.

Разнообразие видов при стандартных характеристиках позволяют использовать этот вид ЖБИ при проектировании и строительстве зданий практически из любого материала: бетона, камня, кирпича.

Виды лестниц. Размеры деревянных лестниц

Если Вы решили самостоятельно сделать лестницу в доме на другой этаж или на крыльцо, то эта статья для Вас.

Мы расскажем о видах лестниц и об основных размерах, которым должна отвечать конструкция лестницы: о размере ступеней, в т.ч. для винтовой лестницы, о высоте ступеней, об уклоне лестницы, о размере межэтажного проема. Большинство размеров универсально и подходят для лестниц из любого материала. Поскольку в дачном строительстве чаще делают деревянные лестницы, мы поговорим про размеры деревянных лестниц. Эти данные помогут Вам спроектировать и построить удобную и надёжную лестницу.

Виды лестниц

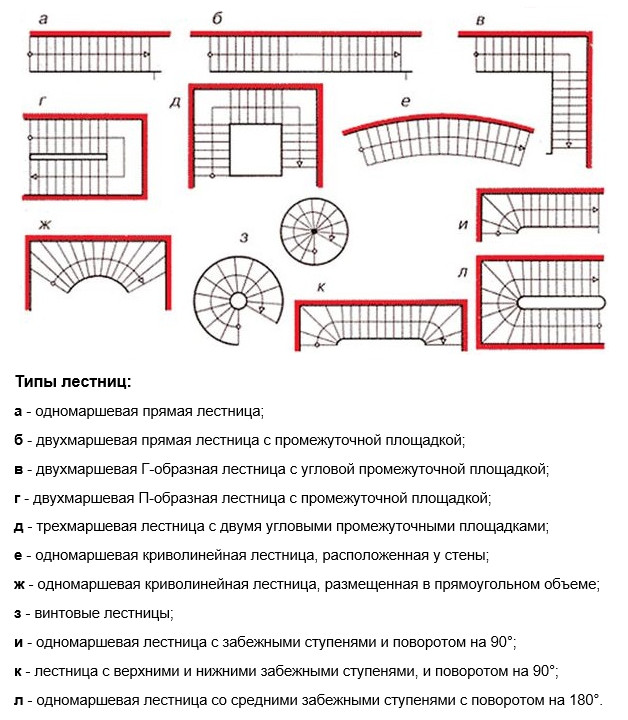

Лестницы разделяют по направлению осевой линии лестничного марша на прямые и поворотные. Если осевая линия лестницы прямая, то такая лестница называется прямой. Если направление осевой линии лестницы меняется, то такая лестница называется поворотной.

Прямая лестница может иметь лестничную площадку. Это самые простые по конструкции лестницы. Прямые лестницы имеют большую длину и не всегда эргономичны. Слишком крутые лестницы компактны, но не безопасны и не очень удобны.

Поворотная лестница более компактна, её легче вписать в пространство дома. Поворотные лестницы могут иметь прямые лестничные марши с площадкой для поворота. Для лестницы на следующий этаж рекомендуется делать одну лестничную площадку. Иногда вместо лестничной площадки делают поворотные ступени, т.е. забежные ступени (у которых одна сторона уже, чем другая), но это менее удобно и снижает безопасность лестницы. Чаще поворотные ступени делают в начале лестницы. Винтовые лестницы, состоящие из одних забежных ступеней, также относят к поворотным лестницам. Винтовая лестница красива и компактна, но менее удобна и более опасна, чем поворотная лестница с прямыми маршами.

Поворотные лестницы могут быть правыми и левыми в зависимости от направления поворота. Направление поворота лестницы определяется планировкой дома. Поворотные лестницы с прямыми маршами могут быть четвертьоборотными и полуоборотными. Четвертьоборотные лестницы имеют марши, расположенные друг относительно друга под углом 90°. Полуоборотные лестницы имеют марши, расположенные друг относительно друга под углом 180°.

Самой удобной и безопасной считается лестница небольшого уклона с прямыми маршами. Такие лестницы рекомендуется сооружать для интенсивного использования, особенно если лестницей пользуются маленькие дети.

Основные конструкционные параметры лестницы. Размеры деревянных лестниц

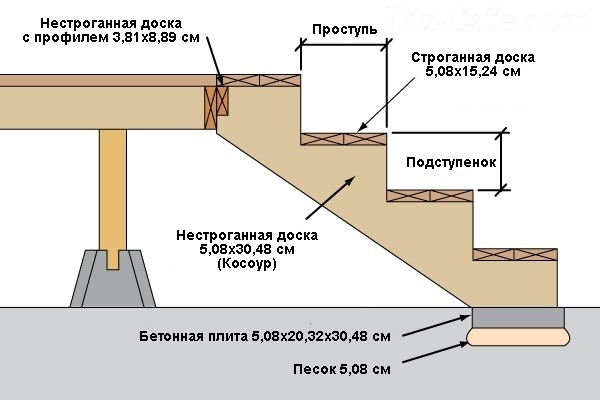

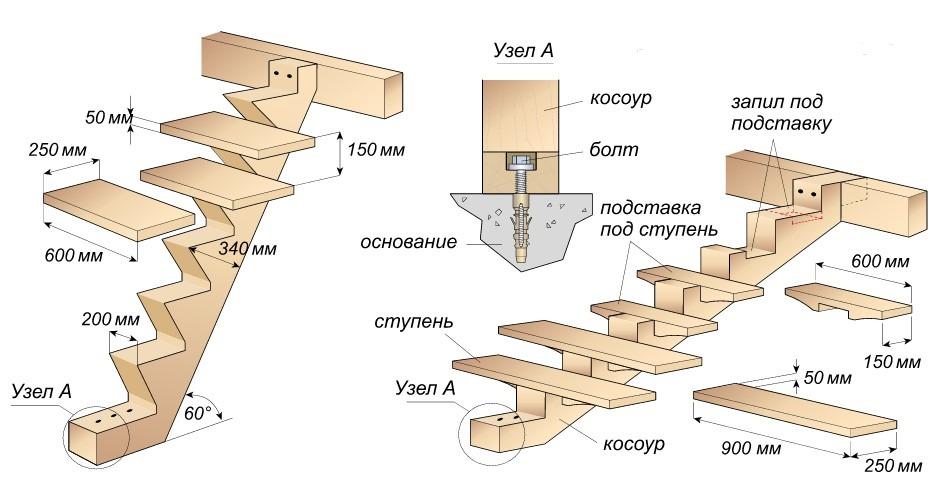

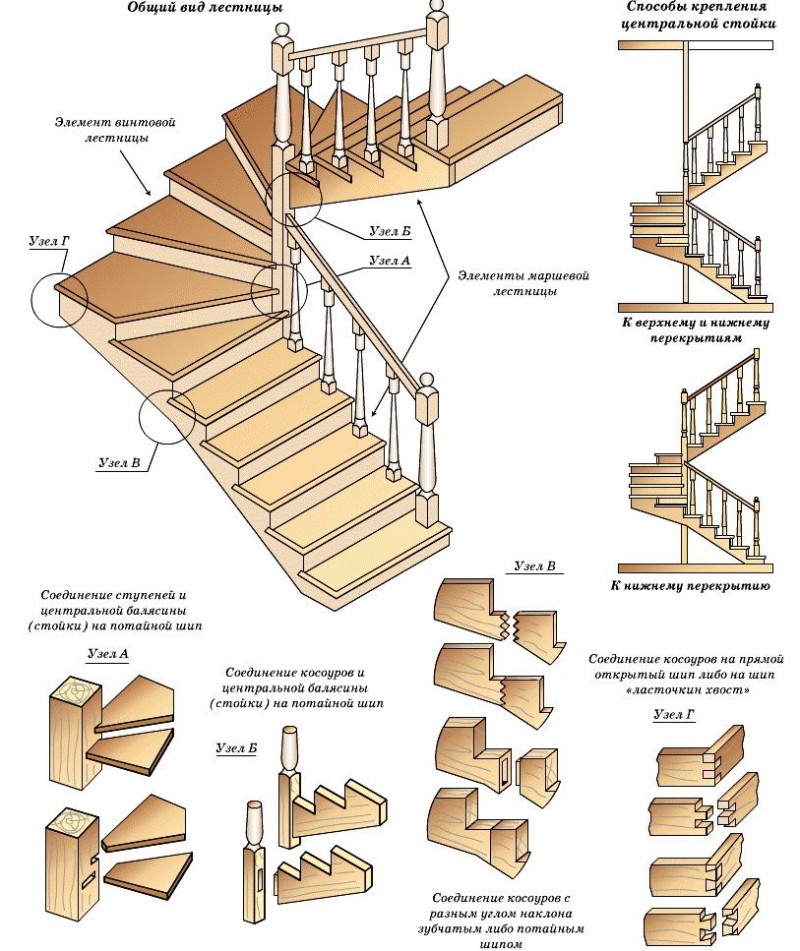

Для надёжности конструкции каркас деревянной лестницы делают из бруса 100*100 мм. Ступени делают из досок толщиной 30-40 мм. Для остальных элементов деревянной лестницы можно использовать доски толщиной 20 мм.

Лестничный марш

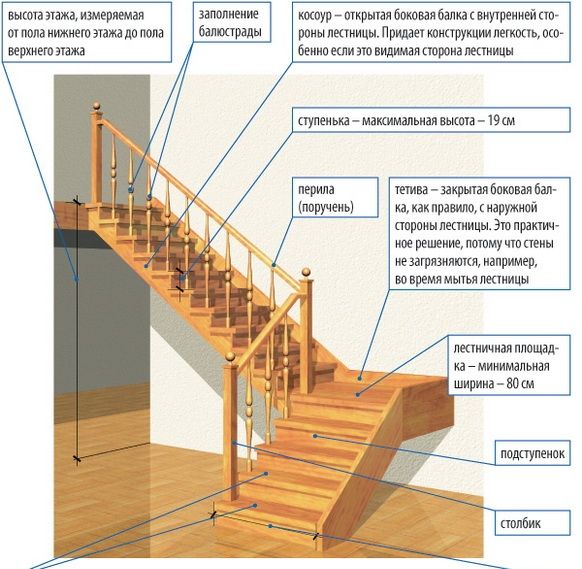

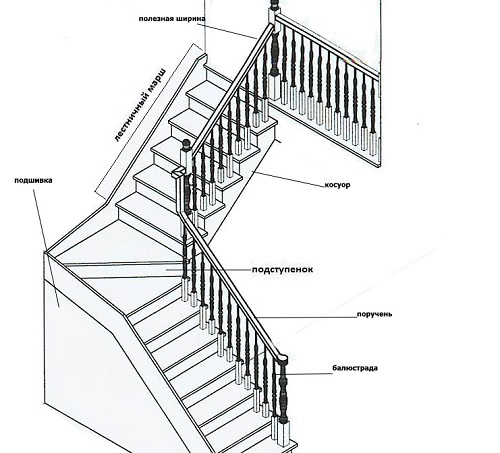

Основным элементом конструкции лестницы является марш (ряд ступеней в одном направлении). Количество ступеней в марше зависит от высоты лестницы. Для поворотной (не винтовой) лестницы на следующий этаж рекомендуется делать два марша.

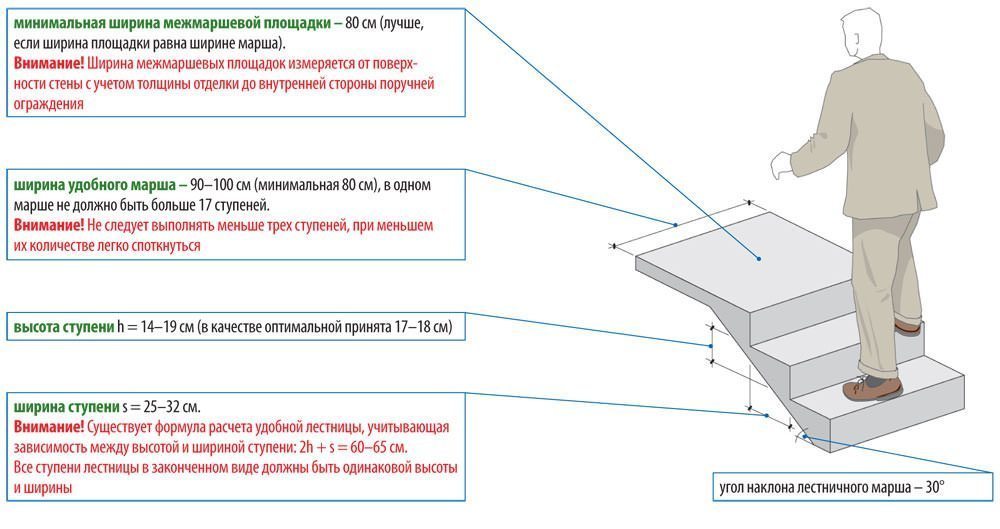

Ширина лестничного марша должна быть 800-900 мм (для лестницы с односторонним проходом). При этом расстояние между стенами вдоль лестницы, если они есть, проектируют не менее 1100 мм, чтобы было возможно проносить мебель и громоздкие вещи, особенно на поворотах. Если известны габариты самого большого предмета, который планируется вносить по лестнице, рекомендуется учесть этот размер при проектировании лестницы. Для лестницы с двусторонним проходом задают ширину лестничного марша 1000-1400 мм.

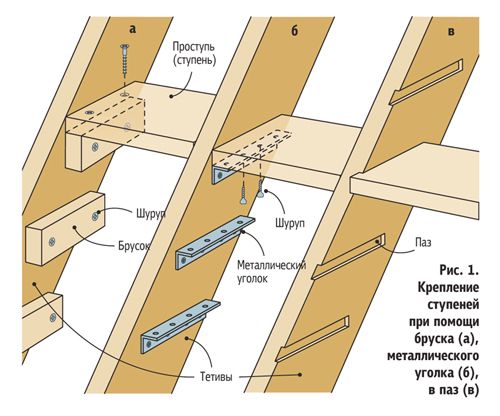

Все ступени в пределах одного марша должны иметь одинаковый размер по высоте и ширине.

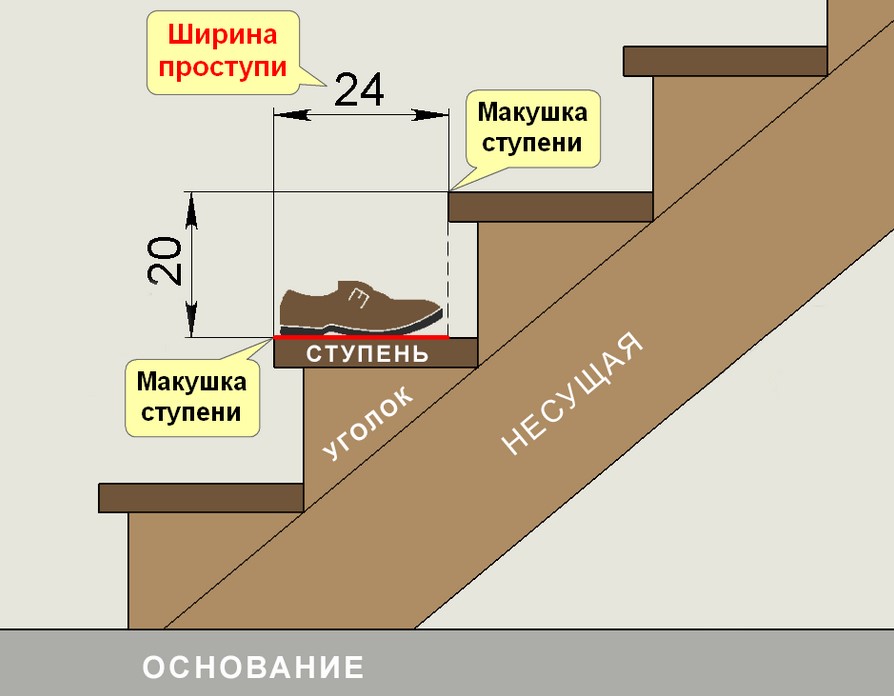

Ширина ступеней лестницы должна быть такой, чтобы нога становилась на неё полной ступнёй, в среднем это 270-320 мм. Если в Вашей семье крупные мужчины, ориентируйтесь на их размер обуви при проектировании ширины ступени. Высота ступеней должна быть около 150-180 мм, но не более 190 мм. Для комфортного перемещения по лестнице удвоенная высота ступени плюс ширина ступени должны быть равны среднему шагу человека 570-640 мм.

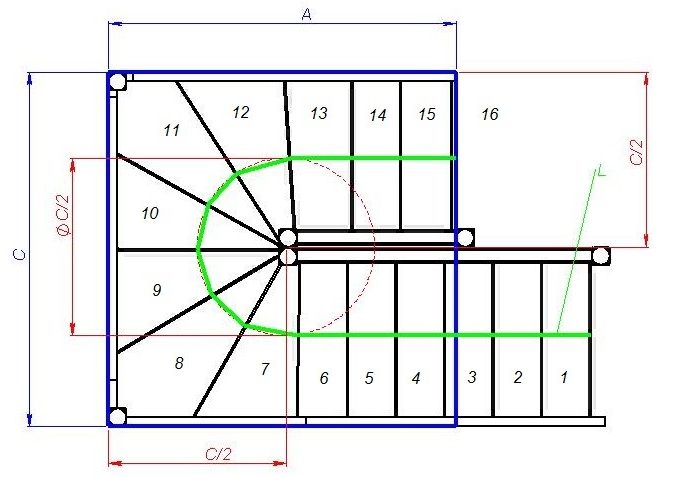

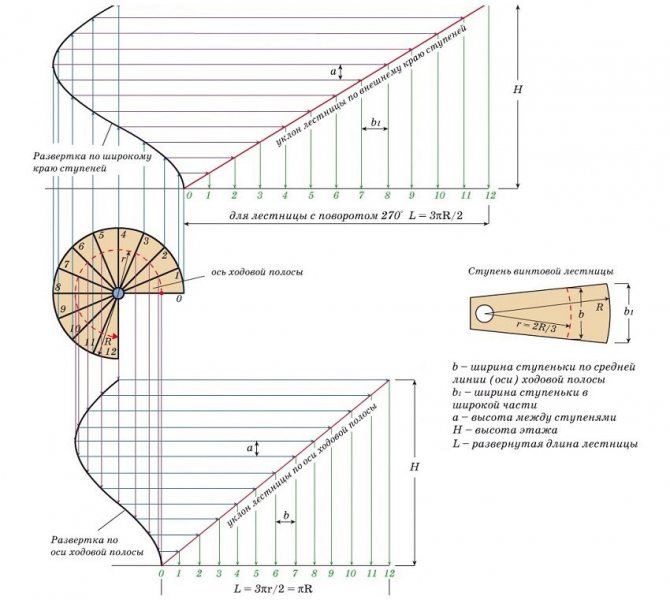

Ступени винтовой лестницы и забежные (поворотные) ступени в самой узкой части имеют ширину от 100 мм, а в центральной части имеют ширину от 200 мм.

Ступени монтируют не строго горизонтально, а чуть наклонёнными под углом 1°-1,5°. Это делается для удобства уборки лестницы, чтобы вода и пыль скатывались на нижнюю ступеньку и не скапливались на лестнице. Монтаж ступени под углом особенно важен для лестницы крыльца, чтобы дождевая вода на застаивалась на её ступенях.

Уклон лестницы

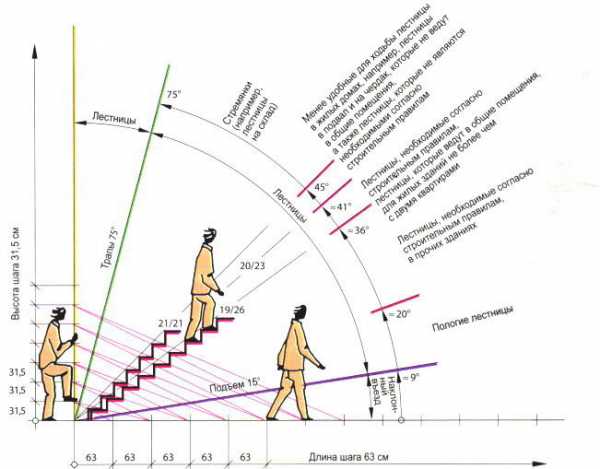

Для удобного перемещения по лестнице уклон лестницы (т.е. крутизну марша) делают около 30°. В крайнем случае, можно увеличить уклон лестницы до 45°. Принято же делать уклон лестницы таким, чтобы отношение высоты марша к его горизонтальной проекции было в пределах от 1:2 до 1:1,75. уклон лестницы зависит от ширины и высоты ступеней.

Местоположение лестницы и её уклон выбираются с таким расчётом, чтобы подниматься по лестнице не нагибаясь. Расстояние по вертикали от верхней плоскости каждой ступени и лестничной площадки до потолка, балок и др. элементов дома обычно закладывают не менее 2000 мм, в крайнем случае не менее 1800 мм. Если в семье есть высокие люди, учитывайте их рост при расчете размеров лестницы.

Проем в межэтажном перекрытии

Проем в межэтажном перекрытии вырезают так, чтобы он оказался между несущими балками. Ширина проема равна ширине лестничного марша. Длина проема определяется уклоном лестницы и высотой до ступеней лестницы.

Возможно малая длина межэтажного проема, расположение балок перекрытия и т.п. не позволяют сделать стандартный уклон лестницы, тогда немного корректируют все параметры так, чтобы максимально сохранить удобство и надёжность конструкции лестницы.

Если лестница имеет более 3 ступеней, рекомендуется устанавливать перила. Перила должны быть прочными. Высоту перил делают одинаковой по всей длине лестницы 800-900 мм.

Оформление подъездных путей к жилому дому

Существуют и некоторые сложности в самой процедуре. Не важно, каким способом создаются подъездные пути к жилому дому, необходимо:

• обратиться в БТИ за схемой планировочной организации территории;
• убедиться, что она согласована руководителем районного градостроительства;
• проверить, где на схеме расположен дом, и требуется ли подъезд к нему;
• заказать разработку проектной документации, а затем провести ее согласование;
• убедиться, кому принадлежит участок под дорогой, запросить генеральный план;
• получить разрешение на строительство или подать прошение в муниципалитет.

Если дело не двигается с места, следует направить повторное заявление, где нужно потребовать разъяснений по проделанной работе. Все мероприятия проводятся в соответствии с Градостроительным кодексом РФ.

Шаг Определяемся с конструкцией

Сегодня на рынке строительного оборудования лестницы из алюминия занимают, как говорится, львиную долю. Ведь в отличие от деревянных и стальных, помимо классических стремянок, в этом сегменте представлено множество моделей более сложного строения. Каждый вид имеет свои функциональные особенности, в зависимости от которых и сфера применения будет различна. Чтобы Вы могли выбрать алюминиевую лестницу, наилучшим образом подходящую под специфику Ваших работ, воспользуйтесь следующей таблицей.

Теперь, когда Вы знаете, какая конструкция алюминиевой лестницы будет наиболее удобна для выполнения предстоящих работ, нужно задуматься над тем, как высоко придется по ней забираться.

Выбор типа лестницы

Все монолитные конструкции можно разделить на несколько типов. Самой простой считается прямая лестница, но ее монтаж затруднителен в помещениях небольшой площади. В этих случаях вместо нее устанавливают винтовую, с площадкой, или многомаршевую, которую оборудуют забежными ступенями.

Прямая лестница с одним маршем встречается чаще всего в домах с невысокими потолками. При большом расстоянии от пола до второго этажа лучше сделать поворотную конструкцию — она отличается низкой стоимостью и простотой монтажа, сделать ее может даже начинающий строитель.

Винтовая бетонная лестница.

Винтовую возводить сложнее, но она имеет эффектный внешний вид, поэтому при правильно выбранной отделке хорошо впишется в помещение. Из ее преимуществ можно отметить компактные размеры и изящную форму, такая лестница подходит для небольших домов.

Поворотная модель может быть Г-образной, имеющей поворот 90°, и П-образной с углом 180°. Такие изделия устанавливают в частных домах и квартирах с высоко расположенными потолками. Конструкция отличается тем, что имеет поворот, его роль играют площадка или забежные ступени. Второй вариант требует меньше места при монтаже, поэтому используется чаще.

Бетонные лестницы разделяют на сборные и монолитные. Первые сооружают из ЖБИ-блоков, их выпускают на предприятиях по стандартным размерам. Для изготовления монолитных требуется опалубка. Ее устанавливают на строительной площадке, а потом заливают в нее бетонный раствор.

Существует классификация по типу конструкции. Ступени лестниц, сделанных на тетиве, могут быть открытыми и закрытыми. Они располагаются между железобетонными элементами, поэтому с боковой стороны их не будет видно. Если конструкция имеет зигзагообразный вид и ступеньки открыты с боков, то это лестница на косоуре.

Сборные изделия, выполненные из железобетона, называются модульными. К ним относятся многомаршевые лестницы, которые делают в многоквартирных жилых домах. Скорость сборки модульных изделий высокая, их части устанавливают на заранее намеченные места, для фиксации используют бетонный раствор.

У консольной модели нет перил и подпорных элементов, подступенки также отсутствуют, поэтому при взгляде на лестницу создается ощущение невесомости. Такую лестницу делают на этапе возведения здания, встраивая ступеньки в стену на ⅓ их длины.

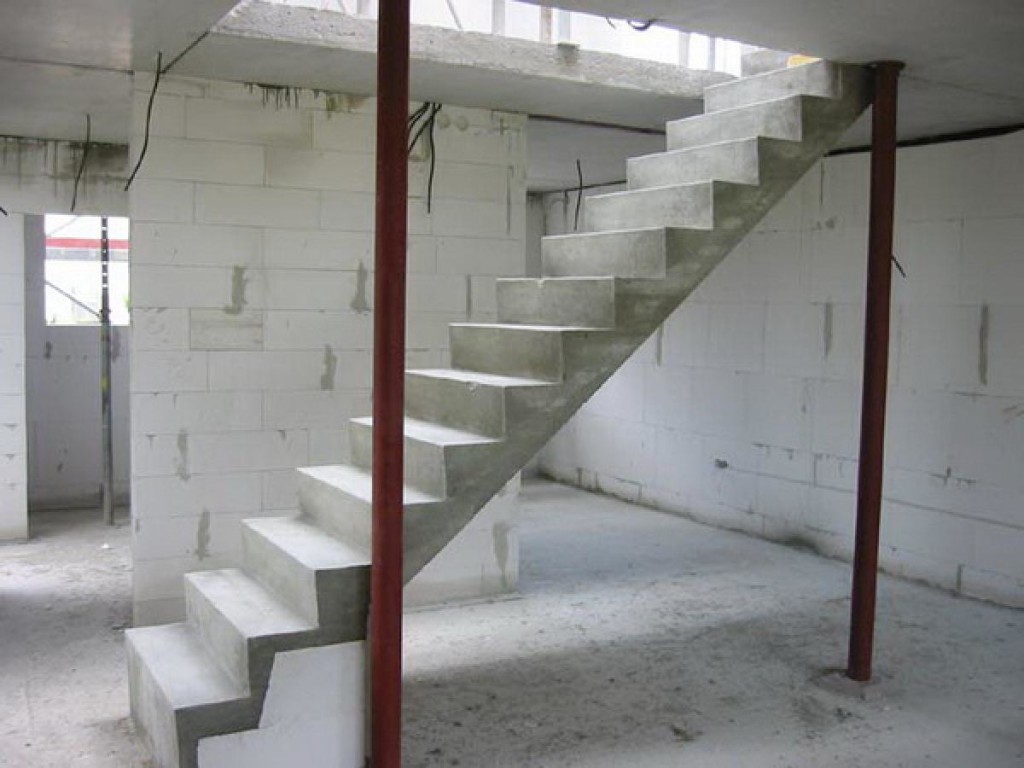

Монолитная бетонная лестница.

Конструкция

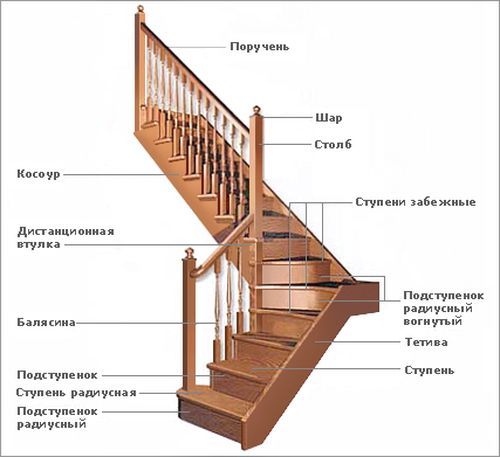

В конструкцию входят ступени и наклонные балки – главные элементы. Дополнительные:

• проступи (шириной от 3 см);
• подступенка.

По типу устройства лестничные марши делятся на 3 основных типа:

1. Прямолинейные.
2. Криволинейные.
3. Дугообразные.

Для установки используются и другие конструкции, но эти выбираются в 90% случаев.

По правилам эксплуатации для поворотных конструкций и маршей, которые предназначены для установки выше второго этажа, полезная ширина марша должна составлять от 1 метра (одновременно смогут пройти 2 человека).

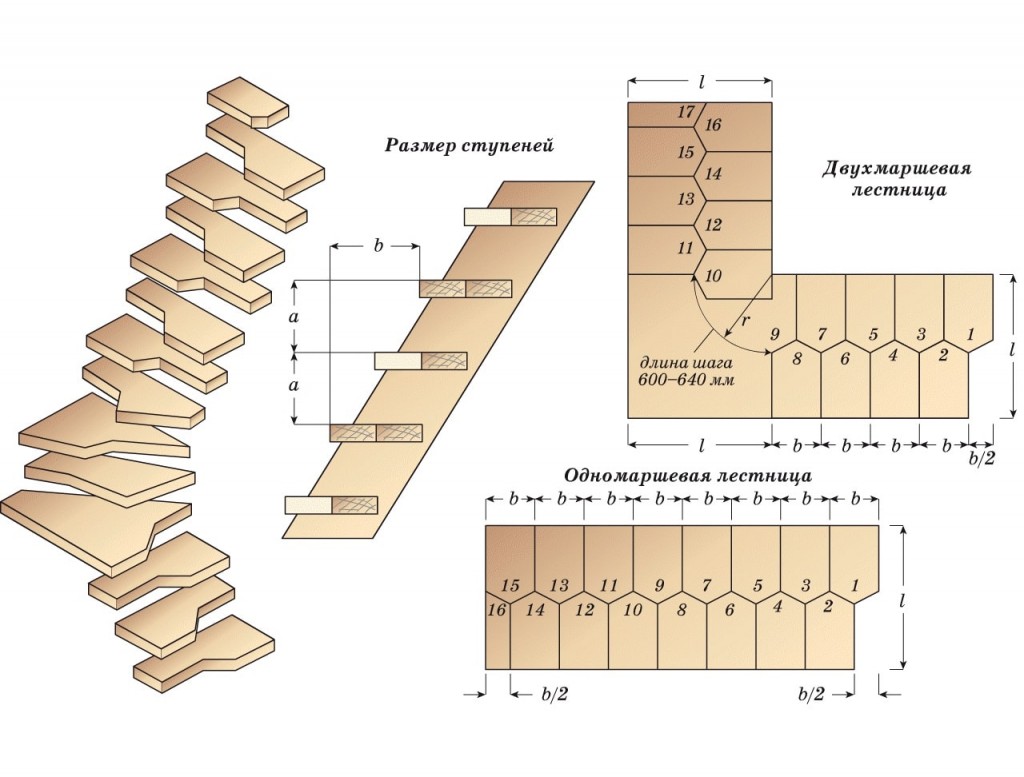

Лестничные ступени могут различаться положением в марше. По форме выделяют:

• прямые;
• дугообразные;
• клинообразные (забежные).

У прямолинейных лестниц размер проступи равен ширине ступени. Если в лестничном марше будет менее 3 ступеней, то легко оступиться.

Пример расчета лестницы

В двухэтажном индивидуальном доме предусматривается лестничная клетка, имеющая длину 5900 мм и ширину — 3000 мм. Высота от уровня пола 1-го этажа до уровня пола 2-го этажа — 3300 мм, а расстояние между маршами составляет 100 мм.

Расчет размера лестницы

Лестница с высотой 3300 мм будет иметь два марша.

При расчете ширины марша из ширины лестничной клетки (3000 мм) вычитается промежуток между маршами (100 мм) и затем остаток делится на 2.

В резульате получается

(3000 — 100)/2 = 1450 мм

Высота марша равна высоте этажа (3300 мм) делённого на 2, т.е.

3300/2 = 1650 мм

Решено принять размер ступеней равным 150 x 300 мм , где высота ступени —(150 мм. Для определения числа подступенков в марше высота марша делится на высоту подступенка, т.е.

1650/150 = 11 шт.

При совпадении проступи верхней ступени с поверхностью площадки проступей будет на 1 меньше, чем число подступенков, т.е. 10. Таким образом, в каждом марше будет 11 подступенков и 10 проступей.

После определения ширины проступи лестницы (300 мм) и количества ступеней (10) определяется горизонтальная проекцию марша, его заложение, т.е. длина. При определении заложения ширина проступи умножается на число ступеней:

300 x 10 = 3000 мм

Предусматривается ширина площадки равной ширине марша (1450 мм).

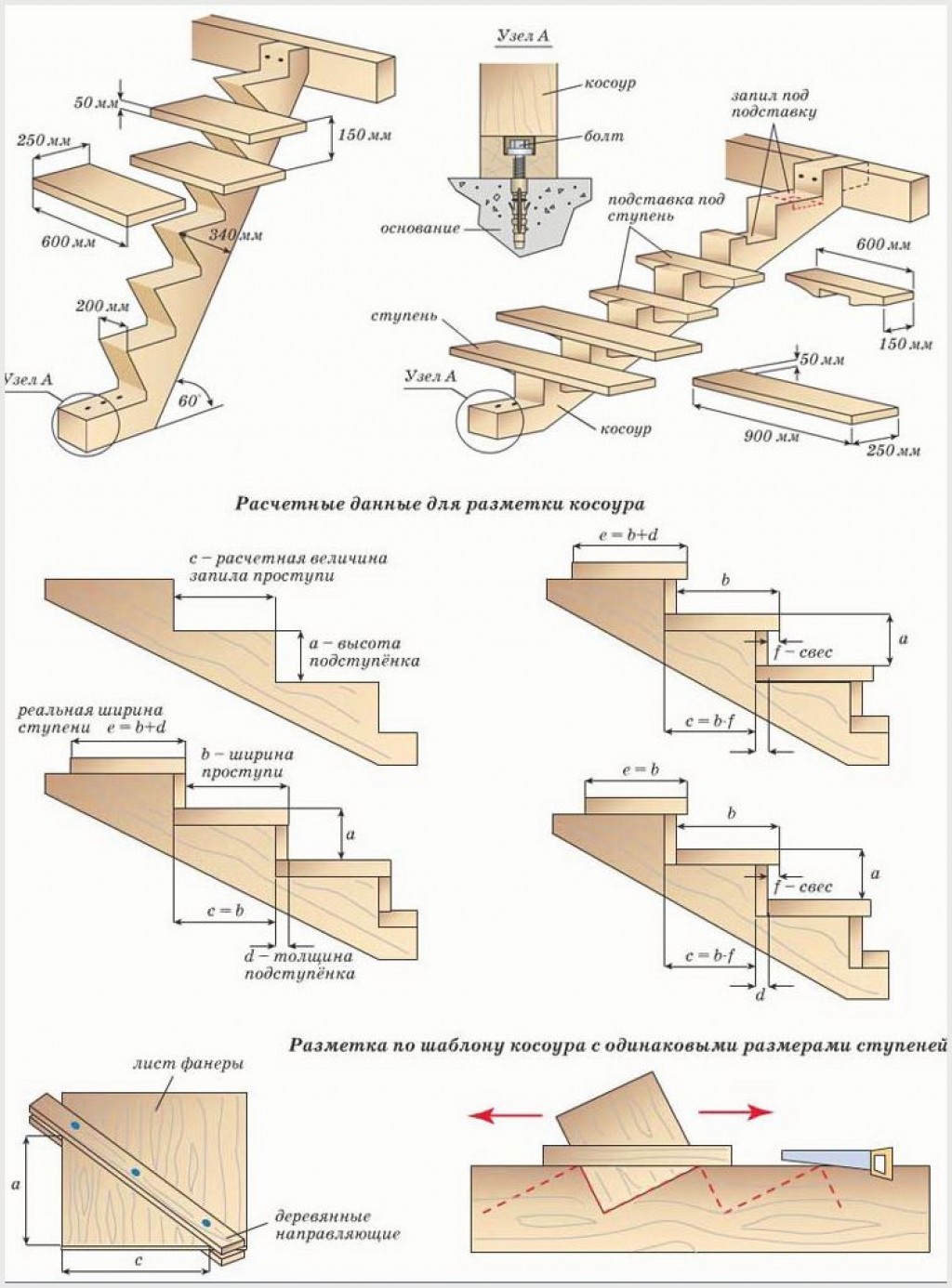

По окончании вычислений на стенах по выполненному чертежу размечаются площадки, тетива и ступени. В нижней части стены отмеряется ширина площадок (по 1450 мм), а от них отмеряется ширина проступи (по 300 мм).

После этого с помощью отвеса и намелённого шнура по отметкам проводятся строго вертикальные линии. На уровне пола 1-го этажа проводится горизонтальная линия, от которой отмеряется 150 мм и проводится вторая горизонтальная линия, определяющая проступь 2-ой ступени, и т.д. Проверяется совпадение уровня последней проступи с уровнем пола площадки.

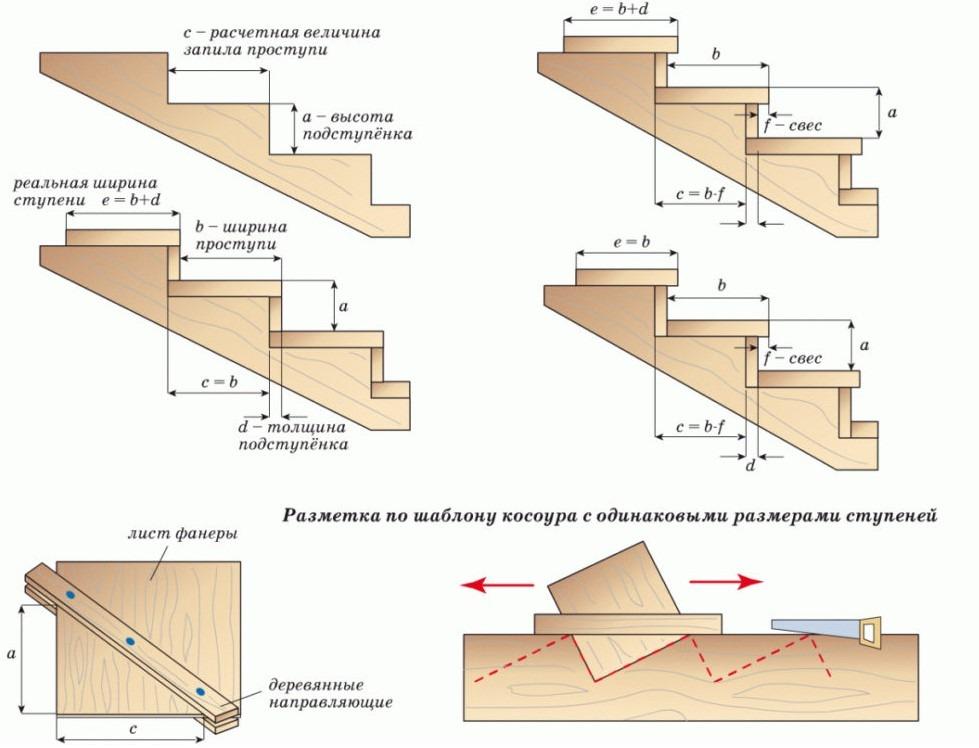

Из фанеры или досок изготавливается шаблон. С его помощью выполняется разметка тетивы, положение балок под площадку и бруска (лаги), укладываемого на уровне пола 1-го этажа. Опора тетивы лестничной клетки будет происходить на эти балки и брусок.

Размер лестничной площадки в жилом доме. Ширина лестничных маршей и площадок

Составляющими каждой лестницы являются расположенные под углом марши и горизонтальные площадки. Проектируются они в согласии с имеющимися строительными нормативами и пожеланиями заказчика. Какие факторы учитываются при создании проекта?

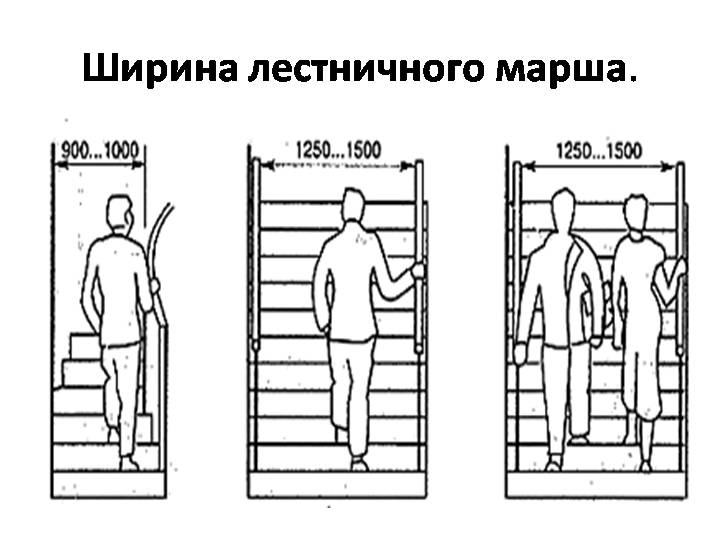

Пропускная способность

Исходя из количества человек, которые смогут пройти через самое узкое место лестницы в течение минуты, рассчитывается ширина лестничного марша. Хотя одному человеку для передвижения достаточно 0,6-0,7 м, минимальное значение в многоквартирных домах составляет 0,9 – 1 м. В домах с улучшенной планировкой этот показатель может составлять до 1,5 м.

Число ступеней в рамках одного марша ограничено от 3 до 16. Иногда в целях экономии места его ширину уменьшают, а количество ступеней увеличивают. Для устройства лестниц требуется много пространства, и архитекторы стремятся сделать марши и площадки как можно более компактными. Вместе с тем не рекомендуется проектировать марш, ширина которого меньше 700 мм. В противном случае если на лестнице встретятся два человека, они не смогут разойтись.

Ширина и устройство лестничной клетки

Когда известны размеры планируемой лестницы, несложно рассчитать габариты лестничной клетки. Более трудоемко вписать лестничный марш в спланированное строение. Нужно оптимально подогнать размеры ступеней и расположение каждой площадки под размеры клетки, не нарушив нормативы.

Легче обстоит дело с обустройством лестничной клетки в коттеджах. Ввиду близкого расположения комнат и небольшого количества жильцов встраивать такие громоздкие конструкции в частном доме нецелесообразно.

Для малоэтажного строительства предпочтительны открытые лестницы без установки клетки. При их сооружении требуются лишь отдельные элементы – балки, ступени, плиты для устройства лестничной площадки.

Вместе с тем сооружение малогабаритных вариантов обходится дороже приблизительно на 40%.

Ширина площадки не должна быть меньше, чем ширина марша. Площадка между этажами должна иметь достаточно свободного пространства для комфортного пользования лифтом и удобного расположения дверей в квартиры или офисы.

Примечание:

Двери, выходящие на лестничнуюклетку, в открытом положении не должны уменьшать ширинулестничныхплощадок и маршей.

При устройстве клетки с лестницами из двух или трех маршей может возникнуть необходимость сконструировать двухуровневые лестничные площадки. В таком случае разница в высоте уровней должна быть равна высоте ступеней.

Подъем и спуск с комфортом

Было обнаружено, что при подъеме человек расходует энергии в два раза больше, чем при передвижении по горизонтальной поверхности. Для наиболее комфортного передвижения сумма размера проступи и умноженной на два высоты подступенка должна быть равна шагу человека. В среднем он равен 600-640 мм. Наиболее оптимальным является соотношение, когда проступь составляет 300 мм, а подступенок – 150 мм.

Другое требование – проступь должна обеспечивать удобное положение ступни при подъеме. В случаях, когда требуется максимально экономить пространство, чтобы ширина была необходимой, делается нависание проступи над ступенью, расположенной ниже. Однако нависание не должно превышать 50 мм.

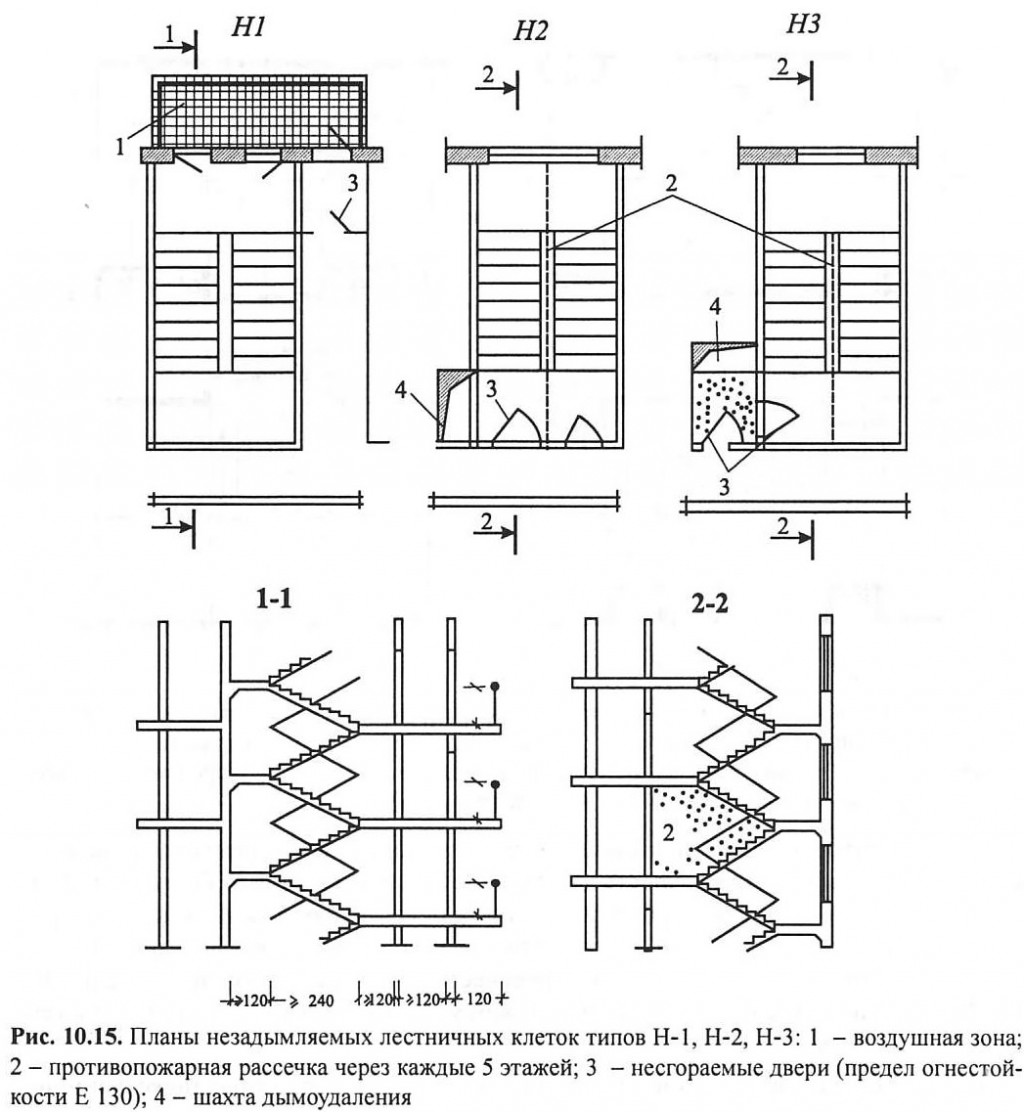

Требования СНиП – база для проектирования лестничной клетки

Какие требования предъявляются к лестницам и устройству лестничной клетки? Передвижение должно быть удобным, а ширина клетки должно позволять переносить грузы (например, мебель или оборудование). Также ожидается безопасность, надежность и соответствие пожарным требованиям. В экстренной ситуации пропускная способность лестницы и площадки должна обеспечивать быструю эвакуацию людей из здания.

«Строительные нормы и правила» (сокращенно СНиП) включают в себя немало требований именно к лестницам. Сюда включаются ограничения минимальной ширины лестничной площадки, уклона ступеней, расположения оборудования и нагрузки на перила и другие элементы. Перед проектированием лестницы с требованиями СНиП рекомендуется ознакомиться полностью.

Главным и наиболее ответственным являетсяСНиП 21-01-97 «Пожарная безопасность зданий и сооружений». Лестницамв нем уделено настолько много внимания, что стоит прочитать его весь.

От чего зависит безопасность на лестнице

Лестницы и лестничные площадки в определенном смысле являются опасной зоной передвижения. Чтобы свести риск к минимуму, в проекте учитывается не только ширина площадки, но и:

• Дополнительные источники света;
• Ограждения;
• Уклон лестничного марша.

Благодаря достаточному освещению, можно свести к минимуму вероятность получения травмы на лестнице. Особенно это относится к первой и последней ступени. Иногда монтируются специальные автоматические установки, включающие свет на промежуток времени, достаточный для подъема или спуска.

Ограждения должны быть достаточно надежными. Вертикальные стойки перил должны располагаться на расстоянии не дальше 150 мм. Если среди жильцов есть дети, то это расстояние уменьшается до 120 мм.

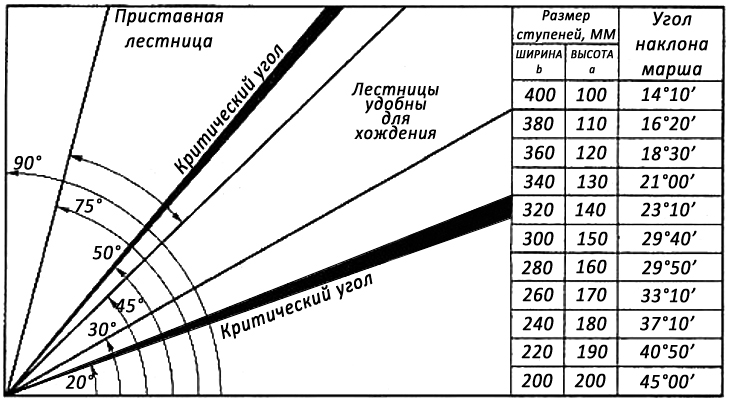

Уклон и ширина лестничного марша регламентируются требованиями СНиП. Среди прочих положений оговаривается, что высота всех ступеней и уклон марша должны быть неизменными величинами. В противном случае вероятность получить травму увеличивается.

Данные для расчета — алгоритм

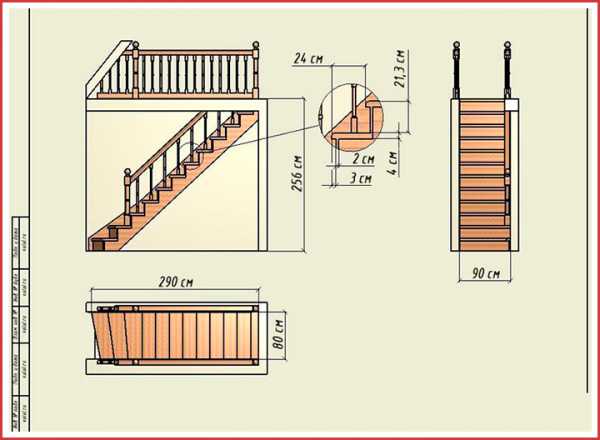

Можно выбрать подходящий вариант конструкции, благо схемы, представленные в интернете, позволяют это сделать. Но лучший вариант – создать свой уникальный проект. Для расчета лестницы потребуются следующие данные:

• Месторасположение. Размещать в жилой зоне рекомендуется в том случае, если оба помещения отапливаются;
• Замеряется высота подъема. Берется параметр от чистового пола первого этажа до пола второго;
• Габариты лестничного проема;
• План первого этажа. На нем схематично прочертить конструкцию. Если в зоне размещения находятся окна, дверные проемы, выступы, то их детально прорисовывают с размерами и с привязкой к стенам, полу. Здесь же отмечается расположение первой ступени.

  План первого этажа со схематичным указанием лестницы

В процессе проектирования учитываются нормативные требования к лестничным маршам. На этом же этапе подбирается оптимальная система резной лестницы на второй этаж. Для уточненного чертежа понадобится рассчитать количество ступеней. Для этого высоту проема делят на предполагаемый размер подступенка (100-200 мм). Полученную цифру округляют.

Например, чистый габарит от пола первого этажа до пола второго между уровнями 2700 мм. Планируемая высота ступеней 120 мм. Получаем 2700/120=22,5 шт. Округляем, выходит 23 шт.

Для такой конструкции потребуется площадка (по нормативам рекомендуемое количество ступеней на один марш до 18 шт., оптимальный – до 15 шт.). В этом случае можно увеличить высоту подступенка, но для себя определить насколько такое передвижение будет комфортно и безопасно для членов семьи (пожилых, детей). Вторым этапом рассчитывают глубину проступи. По нормативам длина шага среднестатистического человека лежит в диапазоне от 600 до 640 мм. Поэтому, при расчете глубины проступи из среднего показателя вычитается высота подступенка, умноженная на 2. То есть, 600 — 2*120= 360 мм. Оптимальным считается 320-350 мм.

Полученный результат можно скорректировать с помощью увеличения высоты подступенка. Благодаря этому сократится количество ступеней, не потребуется установка межмаршевой площадки, и при подъеме члены семьи не будут сбиваться с шага. Что обеспечит максимально комфортное передвижение по лестнице. Допускается нависание проступка над подступенком, в случае если нет возможности разместить более длинную конструкцию. Схема расчета длины лестницы проста. Количество полученных ступеней умножают на глубину. В нашем случае 360*23=8280 мм. Такая длина съест много пространства, поэтому для более компактного расположения имеет смысл установить поворотную многомаршевую или винтовую конструкцию. Либо пересмотреть расчетные параметры ступеней. Не стоит забывать и про угол уклона. Он должен лежать в нормативных пределах от 33˚до 45˚.

Финансовый расчет ступенек лестницы

На самом-то деле, конечно, вряд ли кому-то понадобится узнать, сколько стоят ступеньки для самостоятельного изготовления лестницы в отдельности. Но, тем не менее, планируя строительство лестницы в домашних условиях, мы должны понимать, сколько древесины потребуется на ступени и сколько на это закладывать денег. Естественно, ступеньки для лестницы, размер которых зависит от типа конструкции, могут быть изготовлены из дешевой сосны или дорогущего дуба – и цена их будет кардинально различаться. На итоговую стоимость влияет также длина и ширина ступенек лестницы.

В среднем на ступени стандартной маршевой среднегабаритной лестницы у вас уйдет около 4 квадратных метров древесины. Цена за квадратный метр для сосны в среднем составляет 2 000 р., для березы – 2 500 р., для бука – 5 500 р. Следовательно, ступени для лестницы будут стоить 8 000 – 22 000 р. При этом стоимость всей лестницы из дерева собственного изготовления составит от 20 000 р. и выше. Размеры ступенек лестницы чуть меньше влияют на ее стоимость.

Из какой бы древесины вы не решили изготавливать ступени и саму лестницу, какие бы размеры ступенек на лестнице не спроектировали, лестничная конструкция самостоятельного изготовления не будет стоить дешевле и в лучшем случае обойдется вам примерно в ту же сумму.

Выбор готовых лестниц сегодня настолько богат, а конкуренция между производителями так высока, что магазины готовых лестниц предлагают множество красивых и удобных моделей эконом-сегмента. Вот такую лестницу вы сможете приобрести за 24 900 р.

Деревянная лестница ЛЕС-91У из ассортимента Московских лестниц

А вот такой превосходный вариант, который мы часто рекомендуем приобретать именно для дачи – экономичный и в то же время стильный – стоит еще меньше, 19 900 р.

Лестница из сосны Фаворит ЛМП-11

Мы постарались рассказать вам все тонкости и нюансы нелегкого дела изготовления ступенек деревянной лестницы и абсолютно уверены, что у вас получится сделать их своими руками. Все существующие стандарты ступенек лестницы не являются чем-то, чему нужно следовать неукоснительно – есть просто некие рамки, в которые вам стоит уложиться, если вы хотите построить не бесполезное нечто, а функциональную конструкцию, которая действительно сделает ваш дом более уютным.

Требования

Пожарные лестницы, установленные на зданиях, маршевая, а особенно вертикальная, ведущие на крышу (кровлю) или покрытие строений, не предназначены для эвакуации людей; а служат для подъема сотрудников пожарной охраны для действий по разведке места возникновения очага возгорания и ликвидации пожара.

Проектирование всех типов эвакуационных лестниц ведется на основании нормативно-технической документации. Определения, общие требования, конкретные нормы размещения, конструирования, перечни допустимых размеров элементов изложены в следующих документах:

• СНиП 21-01-97* – о пожарной безопасности строений.
• СП *, СП , СП – об общественных зданиях; жилых многоквартирных домах; многофункциональных комплексах соответственно.
• СП – об эвакуационных путях, выходах.
• ГОСТ 25772-83 – об условиях изготовления, установки ограждений лестниц из стали.

Основные параметры внутренних, наружных эвакуационных лестниц:

• Число эвакуационных выходов, количество эвакуационных лестниц из зданий должно быть не меньше двух с этажа, если на нем расположено помещение, в котором должно иметься два выхода для эвакуации людей; а также из цокольных, подвальных этажей зданий, если их площадь больше 300 м2, или они предназначены для одномоментного нахождения в них больше 15 человек.
• Расстояние между эвакуационными лестницами, при наличии в здании двух и больше эвакуационных выходов, лестниц определяется по формуле, приведенной в п. 4.2.4 СП
• Максимальное количество ступеней в марше эвакуационных лестниц в общественных зданиях между площадками должно не превышать 16, но в лестницах с одним маршем, или в одном марше 2–3 маршевых лестниц первого этажа здания может быть увеличено до 18 ступеней.
• Максимальная высота ступени эвакуационной лестницы должна быть не больше 0,22 м, а ширина ступени не меньше 0,25 м, которую допустимо уменьшить до 0,22 м в узкой части криволинейных парадных открытых лестниц; а ширину ступени лестницы, ведущей к помещению с числом работников не больше 15 человек – до 0,12 м.
• Высота ограждения/высота перил должна быть 1,2 м (при высоте лестницы более 45 см).

Важно: на данный момент проходит утверждение новой редакции СП – где требования предъявляемые к высоте ограждения предлагается исключить.

• Освещение эвакуационных лестниц должно проектироваться, выполняться в соответствии с требованиями СП (СНиП 23-05-95*) о естественном/искусственном освещении зданий.

Устройство эвакуационных лестниц при их проектировании, конструировании должно иметь по требованиям противопожарных норм следующие типовые размеры, их определенное соотношение между собой:

• Уклон эвакуационных лестниц проектируется, как правило, не больше, чем 1:1. Допускается увеличивать угол наклона до 2:1 для открытых лестниц, ведущих к рабочим местам, рассчитанным на одного человека.
• Ширина марша эвакуационной лестницы, в том числе размещенной в лестничной клетке, обязана быть не меньше проектной, определяемой расчетом в зависимости от количества людей, находящихся на этажах здания. Или быть не меньше ширины любого выхода для эвакуации; двери, ведущей на нее из помещения, коридора, и быть, как правило, не меньше 1,35 м в зданиях детских дошкольных учреждений, больниц, спальных корпусах интернатов, социальных учреждений для инвалидов, престарелых граждан; 1,2 м в зданиях с числом людей, которые могут находиться на любом этаже, больше 200; 0,7 м у лестниц, ведущих рабочим местам, рассчитанным на одного человека; 0,9 м – ширина лестницы эвакуационного выхода во всех остальных случаях.
• Соответственно, минимальная ширина эвакуационной лестницы составляет 0,9 м. В основном лестницы с такой шириной являются наружными, предназначенными для эвакуации с этажей зданий, отметок общественных, производственных сооружений.
• Ширина площадки эвакуационной лестницы проектируется не меньше ширины ее марша, а перед входом в лифты, оснащенные распашными дверями, не меньше суммы ширины марша и половины ширины дверного полотна лифта, но не меньше 1,6 м; а все промежуточные площадки в прямых маршах эвакуационных лестниц должны быть длиной не меньше 1 м.
• Все двери, выходящие на лестницы, предназначенные для эвакуации, будучи полностью открыты, не должны уменьшать ширину как лестничных площадок, так и маршей.
• Ширина тамбура должна быть не меньше ширины эвакуационного выхода из здания.
• Ограждения эвакуационных лестниц зданий выполняются из стальных конструкций.
• Дверь на эвакуационную лестницу по высоте в свету должна быть не менее 1,9 м, а ширина дверей клеток эвакуационных лестниц быть равной ширине марша такой лестницы; или в общественных зданиях, с большим количеством посетителей, определяться расчетом на стадии проектирования.
• Во всех конкретных ситуациях ширина двери, ведущей на эвакуационную лестницу, должна позволять без препятствий проносить через нее носилки с человеком, лежащим на них.

Существуют требования противопожарных норм, превышающие в отдельных случаях параметры, размеры, определенные СНиП 21-01-97*. Так, ширину маршей эвакуационных лестниц в учебных, лекционных, лабораторных корпусах высших образовательных учреждений, где на каждом этаже присутствует не меньше 200 студентов, принимают не меньше 1,5 м.

Этот пример ясно показывает, что нельзя считать общие параметры требований противопожарных норм к внутренним, наружным эвакуационным лестницам за незыблемый канон; а следует при проектировании каждого конкретного здания ориентироваться как на них, так и на нормативные установки для того типа, высоты, степени стойкости к огню, функциональному назначению зданий, к которому оно относится.

Минимальный проем для лестницы на второй этаж — Все о брусе и деревообработке

Лестничный проем — это своеобразное окно в межэтажных перекрытиях. Из этого обзора вы узнаете о видах проемов для лестницы, особенностях их расчета и устройства.

4 вида проемов для лестницы

Для комфортного, безопасного передвижения необходимо подобрать оптимальные параметры лестничного проема.

Проем для лестницы может быть любой формы от простого квадрата до сложного многоугольника

Конструктивное исполнение просвета в потолке, завершающего подъем, может быть самым различным. Оно зависит от конфигурации лестницы, дизайнерских решений. По форме потолочные отверстия классифицируют следующим образом:

Расчет размеров проема

Расчет площади под сооружение лестничного проема имеет свои особенности. При его выполнении учитывают планировку первого и второго этажа. Заранее определяют площадку под установку лестницы и намечают границы для устройства проема. Много полезного по поводу расчета самой лестницы и проема под нее можно узнать, при просмотре этого видео:

Если лестница будет вести на мансарду или в одну комнату, то достаточно проема шириной 0,6-0,7 м. Когда нужен выход в холл, объединяющий несколько помещений, то для удобного передвижения нужна ширина проема не менее 0,8 м.

Расчету проема для лестницы предшествует определение основных параметров

Особенности расчетов размеров проема в потолке заключаются в следующем:

1. Сначала необходимо спроектировать саму лестничную конструкцию — определить число ступеней, уклон, расчета проема необходим проект самой лестницы

   Здесь не обойтись без расчета таких параметров:

   • высоты пролета;
   • ширины лестницы;
   • длины конструкции;
   • высоты подступенка;
   • глубины проступи.
2. Исходя из высоты пролета и размеров ступеней, определяют, какая по счету ступенька окажется на уровне верхнего этажа. Для этого применяют специальный алгоритм:
   • определяют расстояние между полом и перекрытием, для чего от интервала между полом первого этажа и полом второго отнимают толщину перекрытия;
   • от результата отнимают последовательно по одной высоту ступеней;
   • прекращают действие, когда получится результат менее 2 м, это обозначает, что число отнятых ступеней поместится под перекрытием, а остаток выйдет за пределы проема.
3. Если планируется монтаж поворотной лестницы, то ширина проема определяется по уровню забежных поворотных ступенек, а длина равна длине 2 марша. Люк для прямой лестницы будет большим из-за отсутствия поворота. Для винтовой конструкции проем равен окружности требуется выполнить проем под лестницу в потолке с целью объединения квартир, расположенных по вертикали, то потребуется специальное разрешение и участие в работе специалистов

   Прямая лестница «Соло» от нашей компании занимает много места и предназначена для больших проемов. Цена 70,858 тыс. р.

Обустройство лестничного проема

Технология устройства проема разных видов перекрытий отличается разной степенью сложности

Лучше всего, когда расположение лестницы учтено уже в проекте дома. Тогда проем в перекрытии оставляют в процессе строительства, но бывает так, что проект хочется изменить или принято решение установить лестницу совсем в другом месте, тогда все приходится делать в уже смонтированном перекрытии.

Успешное решение вопроса зависит от следующих 4 факторов:

Определиться с параметрами лестницы поможет это видео:

Лестничный проем в деревянном перекрытии дома в 4 шага

Проще всего выполнить проем в перекрытии из дерева, хотя и здесь есть свои нюансы. Если расстояния между несущими балками достаточно для его устройства, то никаких проблем не возникает, но если места недостаточно, то порядок действий следующий:

1. Снимают покрытие пола и потолка по контуру, соответствующему будущему проему.
2. Разрезают 1 или 2 балки на месте, отведенном под проем, но никак не больше, иначе перекрытие потеряет несущую способность.
3. Монтируют парные балки, по размерам совпадающие с основными. Они нужны для того, чтобы к ним прикрепить еще 2 для формирования проема. Для укрепления конструкции добавляют поперечные бруски, сечение которых равно сечению основных балок.
4. Соединяют между собой все элементы при помощи металлического углового профиля и саморезов. Если проем примыкает к кирпичной стене, то одна сторона балки прикрепляется к ней.

Проем в бетонной плите

Проем под лестницу в бетонном перекрытии лучше оставить еще во время строительства дома. По размерам он будет соответствовать стандартной железобетонной плите.

Проем лучше заложить в проект дома, но если этот момент упущен, лучше доверить его устройство специалистам

Лестница обычно занимает меньшую площадь, поэтому после оборудования проема, оставшееся пространство бетонируют. Технологический процесс состоит из 8 операций:

Чтобы сделать невидимой металлическую раму, ее монтируют выше по отношению к нижнему краю плиты на 2-3 см. При заливке раствора в опалубку, он затечет под профиль и скроет раму. Чтобы цемент не отслоился, на нижнюю часть профиля приваривают короткие металлические штыри, а к ним прикрепляют штукатурную сетку.

Если же при проектировании дома, был упущен вопрос устройства проема под лестницу, то его можно сделать самостоятельно с использованием мощной болгарки, перфоратора и другого вспомогательного инструмента. Только делать его нужно на стыке плит, в противном случае вы ослабите перекрытие, и последствия могут быть самыми непредсказуемыми.

Поворотные лестничные конструкции

Лестница, состоящая из одного единственного марша, называется прямой. Это наиболее простой в разработке и изготовлении тип лестничной конструкции. Нередко именно его выбирают владельцы частных домов, которые планируют оборудовать свое жилье самостоятельно.

В том случае, когда лестница маршевая не может быть ограничена одним пролетом (если количество ступеней превышает 15 шт.), проектируют поворотную конструкцию.

Ее преимуществом становится экономия внутреннего пространства комнаты, а также возможность оборудования подсобного помещения или кладовой под пролетами.

Поворотная лестница маршевая наилучшим образом выполняет свои функции, будучи установленной в углу, образованном двумя смежными стенами.

Исходя из стилистических особенностей интерьера, количества пролетов в конструкции и ее общей высоты, поворотная лестница может быть:

• Круговой (360 градусов).
• Полуоборотной (180 градусов).
• Четвертьоборотной (90 градусов).

Ооо свой мастер & polistyle

Предыдущая статья Следующая статья

Требования СНиП к размерам ступеней

Непрерывный ряд ступеней называется маршем. Санитарными Нормами и Правилами оговорено количество ступенек в одном марше – от трех до восемнадцати. Но житейский опыт показывает, что количество ступеней должно быть нечетным, чтобы человек мог начать движение и закончить его одной и той же ногой.

На практике ясно, что число 18 – это достаточно утомительно для подъема от площадки до площадки. Самым комфортным числом считается 10-15 ступеней в марше. Человек не успевает устать и запыхаться. Сегодняшняя статья будет посвящена ступеням и подступенкам.

Мы напишем про размеры этих лестничных элементов (высота, ширина, длина).

Точный расчет – половина дела сделана!

Вы собрались проектировать лестницу в своем доме? Определите тип своей будущей конструкции, ее высоту, ширину, уклон. Подсчитайте в компьютерной программе (или закажите специалисту такой подсчет, если не владеете программой Archicad) количество проступей в марше, высоту подступенка, а также их размеры.

Кроме этого, вы должны точно представлять, количество маршей и по какой траектории они пролягут. А также сколько междумаршевых площадок у вас образуется и какой формы. То есть вы должны видеть будущую лестницу полностью и в деталях. Без точных расчетов даже не думайте приступать к работе, иначе ваша конструкция может не вписаться в проем.
