Изготавливаем и собираем опалубку для ленточного фундамента своими руками

Из чего и как можно сделать качественную опалубку?

Вариантов на самом деле здесь не очень много. Это обрезная доска, плиты OSB, пустотелые блоки из пенопласта и металлические щиты. Для того, чтобы опалубка для ленточного фундамента собранная своими руками получилась надежной и недорогой, нужно подробно рассмотреть каждый из них.

Пускать обрезную доску на опалубку можно, но это решение нельзя назвать экономичным.

• Во-первых, обрезная доска в щитовом каркасе пропускает раствор через швы. Для устранения этого придется оббивать щиты пергамином, что увеличивает длительность и трудоемкость работ.
• Во-вторых, стоимость обрезной доски сегодня достаточно высокая.
• В-третьих, после прямого контакта с бетоном она впитывает много влаги и начинает коробиться.
• В-четвертых, цементное молоко прочно схватывается с поверхностью древесины. Это не позволит вам использовать доску для других работ (полов, каркаса, обрешетки крыши).

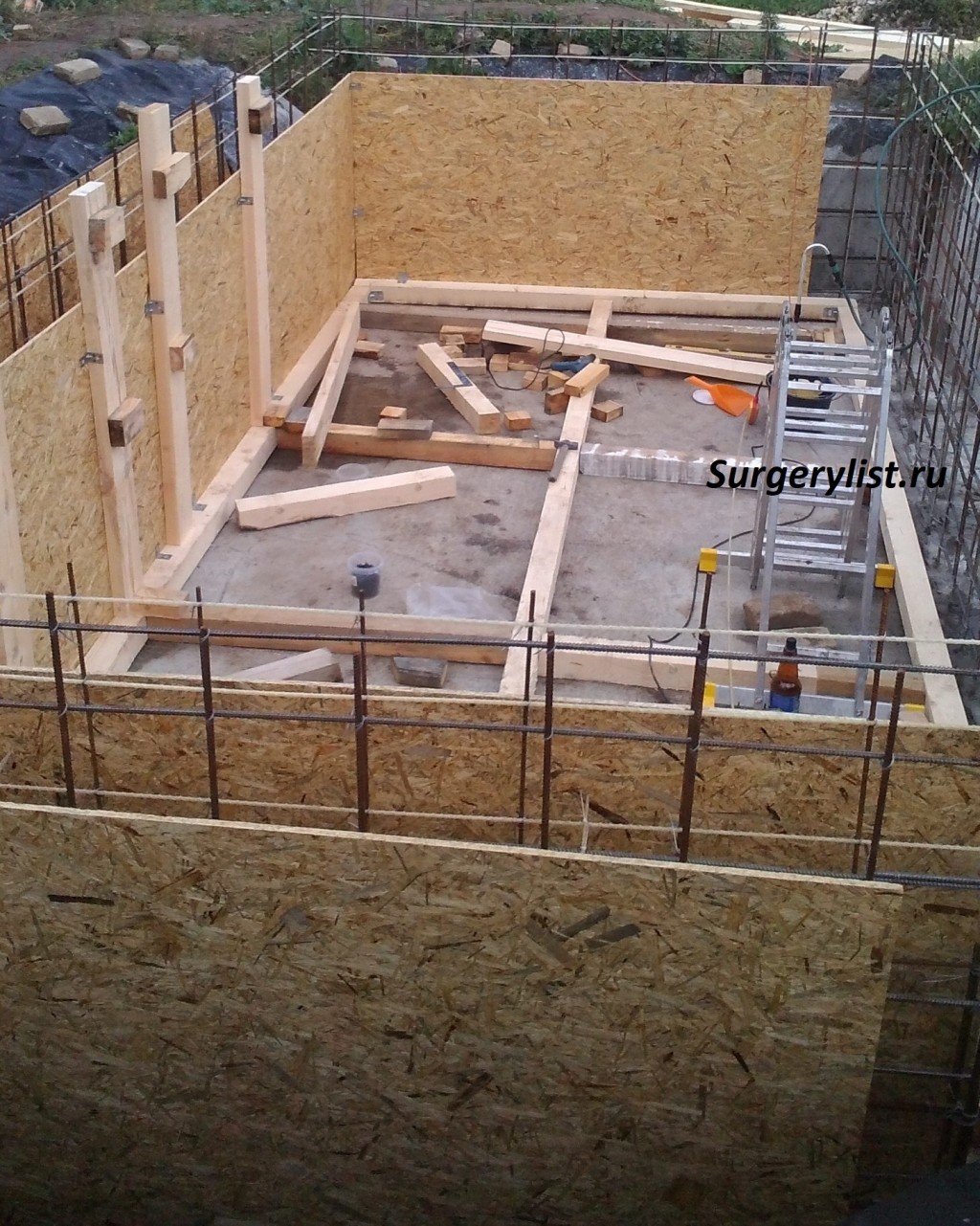

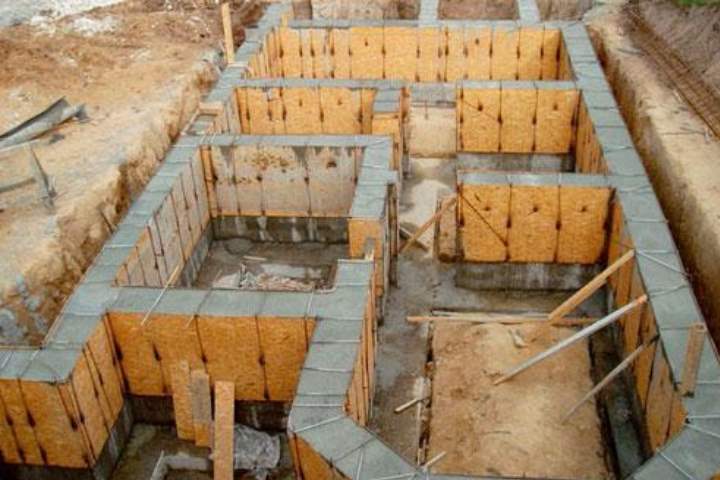

Изготовление опалубки с использованием плит OSB более рационально и практично. Этот материал прочен, стоек к влаге и образует сплошную ровную поверхность в щитовой конструкции. Единственный недостаток ориентированной стружечной плиты – гибкость. Для его устранения каждую секцию опалубки нужно усилить рамкой из деревянного бруска (сечение 4х5 или 5х6 см).

Для повышения жесткости щитовой обвязки брусок нужно соединить «в полдерева» и надежно закрепить саморезами.

Правильная сборка опалубки под ленточный фундамент ведется по стальным струнам или шнурам обноски, которые натягивают для обозначения осей здания. По ним выставляют щиты и скрепляют их между собой брусом или доской.

Перед заливкой бетона внутрь опалубки можно установить листы пенопласта толщиной 3-4 см. Они не только защитят сырой бетон от замерзания при укладке в холодное время года, но и утеплят будущий фундамент.

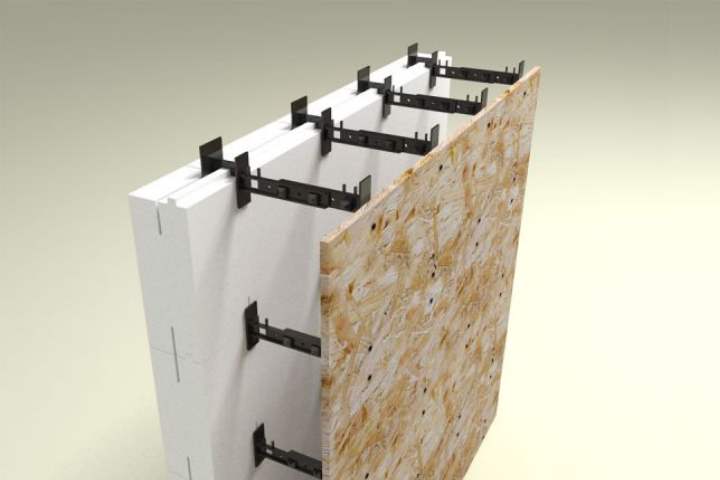

Данный вариант можно назвать самодельной модификацией несъемной опалубки. Щиты придадут ей необходимую пространственную жесткость. После набора бетоном прочности их можно снять. Листовой пенопласт при этом останется на фундаменте. Для того, чтобы он не отстал от поверхности цоколя, пропустите через него петли из стальной проволоки или пластиковые дюбеля в широкими шляпками. Они надежно свяжут утеплителем с бетоном.

Следует помнить о том, что установка опалубки для ленточного фундамента выше поверхности почвы требует надежного закрепления всех частей щитовой конструкции в грунте. Если этого не сделать, то бетон своей массой будет деформировать опалубку и нарушит ее геометрию.

Как видно из рисунка, щитовая опалубка закрепляется подкосами, которые прикручивают к кольям, вбитым в грунт. С шагом в 0,5-1,0 метр по верхнему срезу конструкции крепят поперечные стяжки из брусков. Они не дают щитам разъехаться и увеличивают прочность каркаса.

Перед началом работы нужно принять во внимание прочность грунта. Если он сложен твердыми глинистыми породами, то бетон в траншею можно заливать методом «в распор», не ставя опалубочные щиты ниже поверхности почвы. При этом стенки траншеи нужно защитить гидроизоляционной пленкой. Она перекроет путь раствору в почву и защитит бетон от загрязнения.

Разобравшись с щитовым вариантом, рассмотрим достоинства и недостатки несъемной пенопластовой опалубки. Идея в ее основе лежит хорошая. Установил блоки, запустил внутрь арматуру, залил их бетоном и считай, что дело сделано закончена. Снимать ничего не нужно, утеплять цоколь тоже. Однако, здесь есть один нюанс – конструкция несъемной опалубки. Выбирая ее, не покупайте блоки с пенопластовыми перемычками. Они снижают прочность фундамента.

Опалубка с перемычками из пенопласта (ослабляет фундамент)

Лучше прибрести блоки, стенки у которых соединяются тонкими пластиковыми связями, не нарушающими однородности структуры бетона.

Опалубка с пластиковыми связями

По поводу стоимости несъемной опалубки есть несколько мнений. Одни считают ее слишком дорогой, другие, напротив – экономичной и выгодной. Объективно данный вариант является приемлемым по цене. Мы в этом случае получаем не только готовую форму для бетона, но и хорошо утепляем конструкцию.

Больше всего строители любят устройство опалубки, которая состоит из стальных щитов или металлического каркаса и толстой фанеры. Ее используют для монолитных фундаментов достаточно большой высоты.

В комплекте инвентарной опалубки имеются все необходимые крепления и регулировочные устройства. Поэтому для ее сборки нужно лишь ровно выставить и зафиксировать секции.

Покупать такой дорогой «конструктор» для сооружения одного и даже нескольких фундаментов нецелесообразно. Лучше взять щитовую опалубку в аренду.

Инструкция по сборке щитов разъемной опалубки

1. Отобрать доски толщиной 4-5 см и шириной 20-30 см.
2. Скомплектовать щиты длиной до 3-4 м и высотой в соответствии с параметрами фундамента.
3. Соединить элементы с наружной стороны при помощи деревянного бруса 4×4 см и гвоздей. Между точками крепления выдерживать интервал в 1,2-1,5 м.
4. Зазоры на стыках шириной до 5 см заделать паклей, более широкие щели закрыть деревянными заглушками.

Во время сборки необязательно добиваться идеальной гладкости щитов с обеих сторон. Для внутренних поверхностей допустимы отклонения до 20 мм.

Руководство по установке деревянной опалубки своими руками

Первым делом нужно выкопать ров требуемой длины. Дно тщательно утрамбовать и выровнять по уровню (допускается незначительный угол наклона). Между щитами и землей должен быть небольшой зазор, который легко заполняется бетоном.

Дальнейшие действия проводятся в соответствии с технологией:

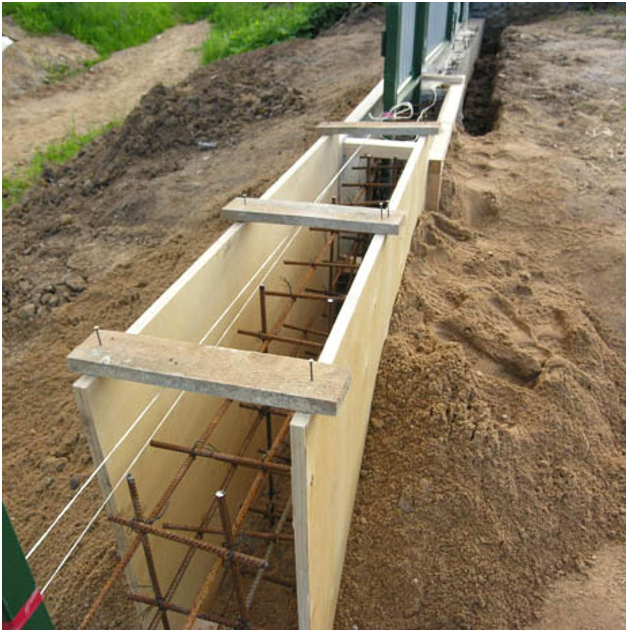

1. Снаружи по периметру траншеи вбить деревянные колышки и соединить их между собой шпагатом.

2. Немного отступив от намеченных линий в сторону рва, вколотить деревянные брусья. Расстояние между ними определяется шириной стенок опалубки.

3. Монтаж щитов производится вплотную к вбитым брускам. Это не позволит нижней части конструкции сместиться в сторону. Соединить их между собой при помощи гвоздей. Наружные стыки зафиксировать досками.

4. Если проектом предусмотрена ширина фундамента более 0,6 м, то при установке опалубки противоположные стенки по всей длине соединяют перемычками.

5. В тех местах основания, где запланированы отверстия для подвода коммуникаций, производится установка металлических или пластиковых патрубков. Их заполняют песком, чтобы не деформировались под тяжестью раствора.

6. Нарезать деревянный брус длиной 0,6, 0,9 и 1,2 м для наружных распорок. Один конец спилить под прямым углом, другой скосить на 45 градусов.

7. Деревянные опоры устанавливаются по 3 штуки разного размера с шагом в 1 м. Прямым срезом опустить бруски в землю и слегка забить. Затем наклонить их заостренной стороной к щиту и прикрутить шурупом.

8. Провести армирование будущего фундамента стальными прутками. Их длина не должна превышать высоту опалубки.

Демонтаж съемной конструкции производится через 5-15 дней после заливки. Первым признаком готовности являются тонкие щели между формой и основанием. При разборке нужно соблюдать осторожность, так как фундамент еще не набрал полной крепости и у него легко отбить угол. Форму рекомендуется предварительно смочить водой. Если диффузия бетона и древесины слишком велика, то опалубку придется распиливать и снимать по частям.

Рекомендации

1. Доски для монтажа щитов должны быть одинаковой толщины. В этом случае не будет никаких проблем с изготовлением ровной поверхности (хотя бы с одной стороны). Если одна или несколько досок отличаются по толщине, то на ленточном фундаменте образуется выступ или впадина.

2. Серьезные дефекты в стенках (отверстия от выпавших сучков, глубокие трещины) можно закрыть заплатой из оцинкованной стали или тонкой фанеры. Узкие щели шириной до 10-15 мм сразу забиваются щебнем, и через них бетон просачиваться не будет.

3. После монтажа щитов рекомендуется полить их водой. Древесина, намокая, разбухает и щели между досками уменьшаются.

4. Проще всего изготовить опалубку своими руками из плиты ОСБ или влагостойкой фанеры. Они обеспечивают хорошую герметичность конструкции. Изнутри она будет абсолютно гладкой, снаружи ее усиливают деревянным каркасом. Сечение бруса подбирают соответственно толщине листового стройматериала. Чем он тоньше, тем жестче должен быть каркас.

5. С целью экономии для монтажа можно использовать деревянные двери б/у, стенки шкафов, металлические ворота, ограждения, листы железа и другие прочные материалы, способные обеспечить ровные поверхности.

6. Если в устройстве опалубки применяются старые доски, то перед установкой самостоятельно вынимают из них все гвозди. В противном случае они могут серьезно повредить фундамент.

7. Для выравнивания поверхностей и предохранения от утечки бетона можно использовать плотную полиэтиленовую пленку. Ее легко закрепить на деревянных стенках при помощи мебельного степлера. Если внутренние поверхности имеют чрезмерные искривления и множественные зазоры, то их выстилают листами рубероида.

8. Ускорить разборку формы своими руками позволяет специальная смазка. Ей покрывают опалубку внутри перед заливкой фундамента.

9. Если предполагается повторная установка и армирование опалубки, то после демонтажа ее нужно хорошо высушить. Чтобы доски не повело дугой, а фанера не набухла, сверху укладывают груз. Сухие остатки раствора сбивают с поверхностей после полного высыхания.

10. Форму для длинного основания необходимо дополнительно усилить снаружи. Для этого глубоко вбивают жесткие вертикальные опоры (обрезки металлической трубы, уголки, квадраты), располагая их вплотную к щитам. Это поможет избежать кривизны и не допустить поломки даже при быстрой заливке бетона.

11. Закончив установку, нужно выровнять опалубку по уровню влево/вправо. Затем натянуть по всей длине прочную нить, она будет служить верхней границей заливки.

12. Если в схеме монтажа высота фундамента превышает 0,8 м, то конструкцию укрепляют стальной арматурой с резьбой.

Гидроизоляция

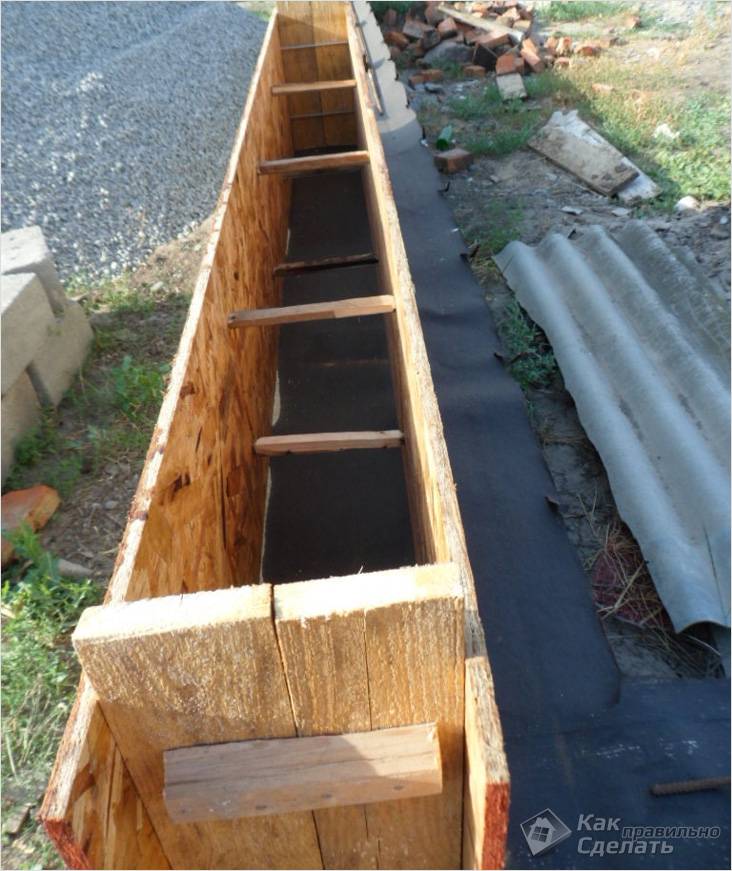

А теперь о самом главном, о гидроизоляции. Опалубка из ОСБ максимально предохраняет  бетон от потерь влаги в процессе застывания. Безупречная гидроизоляция обеспечивается особенностями конструкции опалубки из ОСБ. Плиты в этом случае выступают как опорные блоки, а вся конструкция выстилается полиэтиленовой пленкой. Такая конструкция гарантирует  сохранению влаги в бетоне, препятствует потерям цементного молока. Минимум затрат при достижении максимальной прочности бетонной конструкции.

Профессионалы по достоинству оценили особенности опалубки из ОСБ и теперь ни один масштабный строительный проект без неё не обходится. К тому же и любой рачительный домашний умелец имеет возможность воспользоваться преимуществами ОСБ при строительстве ленточных фундаментов.

Утепление основания

Также при строительстве дома и изготовлении опалубки можно подумать заранее о том, как утеплить свой будущий дом. Для этого купите пенопластовые листы нужного размера и прикрепите к лицевой плите ОСБ изнутри. Чтобы листы материала утеплителя прочно были закреплены на бетонном цоколе, перед началом их установки на разборной конструкции пропустите проволочные петли через пенопласт. Благодаря такой строительной хитрости у вас получится надежно прикрепить пенопласт к фундаменту.

Использовать ОСБ плиты для опалубки можно много раз (не меньше 10), а еще после демонтажных работ использовать в качестве жесткой обшивки на полу чердака или на кровле. Получается, что при правильной организации порядка работ и аккуратного использования материала, использование плит будет безотходным, а вы сэкономите деньги.

• Как без проблем вырастить колосковую мяту из семян
• Клубника в мешках – такого урожая еще не было!

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Несъемная опалубка для фундамента

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

Цоколь дома своими руками: подготовка поверхности, заливка и укладка цоколя

Цоколь – это неотъемлемая часть практически любого наземного здания. Наличие подножия дает возможность оградить стены от воздействия грунтовой влаги, дождя и снега – без него стены будут сильно сыреть, что в конечном итоге приведет к медленному ослаблению всей конструкции.

Также наличие цоколя делает здание визуально выше.

Наше восприятие устроено таким образом, что отсутствие подножия или его недостаточная высота делает постройку приземистой, независимо от высоты ее стен.

Также высота цоколя определяет количество полезной площади полуподвального помещения – чем выше он будет, тем соответственно вместительней будет подвальный этаж.

Несмотря на трудоемкость процедуры, при наличии желания вы вполне можете возвести цоколь своими руками.

В этой статье вам будет предоставлена пошаговая инструкция, в которой будут описаны все основные моменты формирования цокольной части здания.

Данная информация будет особенно полезна в том случае, если вы решили построить цокольный этаж своими руками, так как она полностью раскрывает начальный этап возведения подвального помещения.

Защитная функция подножия

• Цоколь
  • Подготовка поверхности
  • Заливка цоколя
  • Укладка цоколя
• Итог

Цоколь

Существует две основные разновидности цоколя – монолитный и сборный. Первый формируется посредством заливки бетонного раствора в опалубку, а второй собирается из отдельных элементов.

Следует отметить, что потенциал прочности монолитной конструкции в несколько раз выше, чем у сборного аналога. Однако собрать цоколь из отдельных элементов в некоторых случаях гораздо проще, нежели залить цельную ленту.

Подготовка поверхности

Вторичная заливка цоколя на уже готовую основу чаще всего осуществляется в том случае, если в качестве фундамента используется бетонная площадка-плита.

На ленточной основе данная технология практические не применяется, так как в данном случае рациональнее изначально произвести заливку цокольного фундамента, чтобы обе конструкции имели цельную структуру.

Если будущий цоколь будет заливаться, то неровности поверхности не играют особой роли и осуществлять какие-либо манипуляции нет необходимости. Если же подножие будет сборным – необходимо удалить сильно выпирающие элементы, которые не перекроются раствором для кладки.

Обратите внимание!Для формирования цоколя также используются железобетонные блоки, однако их применение подразумевает привлечение специализированной техники и в данной статье этот вариант рассматриваться не будет.

Заливка цоколя

• В первую очередь закладывается усилительный каркас, сваренный из арматурных прутьев – минимальное сечение прута должно быть не менее 1,2 см. Армировку располагают ровно посередине будущего цоколя;

• Выставляется опалубка. Она бывает двух видов – металлическая и деревянная. При наличии выбора – предпочтение следует отдать металлическим щитам, так как они имеют ребра жесткости, которые будут препятствовать выдавливаю и возникновению деформаций. Опалубка для цоколя своими руками может быть изготовлена только из дерева – самодельное изготовление является единственным преимуществом данного аналога;
• Опалубка фиксируется посредством клиньев и разно-уровневых распорок. С их помощью предотвращается выдавливание щитов в наружу. Крепления должны быть надежными и присутствовать в достаточном количестве;

Заливка цоколя своими руками в деревянную опалубку

• После установки опалубки осуществляется непосредственно заливка цоколя бетоном. В качестве раствора используется смесь цемента, песка и щебня в пропорции 1:3:4 исходя из массовой доли компонентов. Данное соотношение применимо только в том случае если используется цемент марки М400 – в остальных случаях долю цемента необходимо увеличить;

Укладка цоколя

В качестве материала для выкладки цоколя используются бетонные блоки различной конструкции, это могут быть как цельные, так и пустотелые аналоги. Кирпич для этой цели использовать нежелательно, так как он плохо переносит влагу, присутствие которой, в данном случае неизбежно.

Какие именно блоки выбрать, целиком зависит от ваших предпочтений и ситуации – цена пустотелых шлакоблоков на порядок ниже, в то время как цельные блоки обладают более высокой прочностью.

В качестве раствора для кладки используется смесь цемента и песка в пропорции 1:3 исходя из массы материалов. Песок необходимо в обязательном порядке просеять, чтобы исключить вхождение мелких камней и других посторонних элементов.

По консистенции готовая смесь должна напоминать густую, хорошо промешанную кашу.

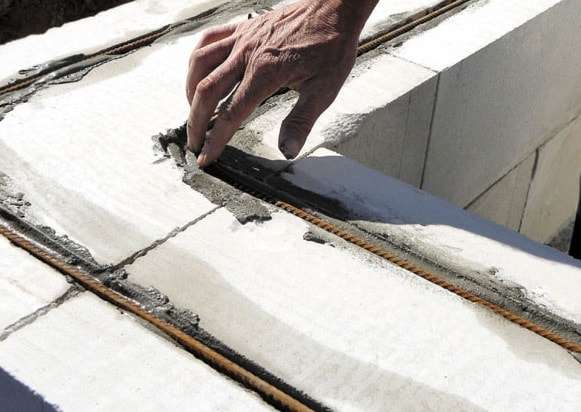

• В первую очередь выкладывается первый ряд блоков – весь периметр должен представлять собой идеальный прямоугольник. В большинстве случаев плита или ленточный фундамент заливаются со строго выверенной диагональю, и производить какие-либо измерения нет необходимости;

Обратите внимание!Чтобы ряд получился максимально ровным, первыми выкладываются угловые блоки – между ними натягивается нить, которая будет служить ориентиром для расположения промежуточных элементов.

Выкладывание цоколя по нити

• Выкладываются углы – они должны быть идеально ровными по вертикали. В качестве ориентира используется отвес или строительный уровень. Углы кладутся по пирамидной системе – обязательным условием является расположение блоков в разбежку. Отсутствие связки между элементами, приведет к ослаблению конструкции;
• После того, как углы будут выложены, между ними натягивается нить, которая будет служить ориентиром для установки промежуточных блоков. Важно проследить за тем, чтобы блоки не задевали нить, иначе произойдет ее смещение, что в свою очередь повлечет за собой искривление линии в целом;

Монтаж подножия своими руками позволит вам сэкономить средства и самостоятельно осуществить строительство цокольного этажа. Более подробную информацию по данной теме вы можете получить посредством просмотра видео в этой статье. Успехов!

Технология строительства опалубки

1. Сначала необходимо подготовить материал. Доски нарезаются на одинаковые по длине заготовки, длиннее на 0,5 м высоты фундамента. Край брусков затачивается для забивания в грунт. Далее по размеру нарезают листы фанеры.
2. В грунт на расстоянии 1 метра забиваются брусья, происходит укладка и крепление досок. Подгоняйте доски таким образом, чтобы не оставалось щелей. Для экономии времени рекомендуем приобретать обрезные доски первого сорта. Они имеют ровные размеры и отсутствие обзола по краям.
3. К доскам и брускам крепятся листы фанеры. Гвозди и саморезы должны забиваться в внешней стороны, иначе выступающие шляпки затруднят разбор формы опалубки.
4. Между вбитыми в грунт брусками размечается нитью участок. Выкапывается траншея, выполняется подсыпка песком и гравием.
5. Для большей надежности щиты закрепляются распорками под углом 45 градусов.
6. Стенки и дно выстилаются полиэтиленовой пленкой, для избегания протекания бетона.
7. Устанавливается арматура из прутьев.
8. Заливается бетонная смесь. Поверхность бетона выравнивается и накрывается пленкой до застывания.
9. После высыхания бетона, между стенами и временной конструкцией появится небольшой зазор. Постукивайте щиты с обратной стороны и демонтируйте конструкцию. Сначала убираются распорки, доски, затем вынимается фанера.
10. Полиэтиленовую пленку рекомендуется оставить для более равномерного застывания бетона.

При таком подходе вы можете использовать щиты и доски многократно, а для облегчения снятия использовать пленку.

Похожие товары:Фанера ламинированная для опалубкиОбрешетка крыши: как правильно ее сделатьУстройство обрешетки крыши и подробный монтаж основанияCращивание стропил по длине — виды соединений для монтажаСтроительная доска для полаМежэтажные перекрытия по деревянным двутавровым балкамКак крепить брус между собой: все способы соединенияОСБ-плиты

Достоинства и недостатки такой опалубки

Изготовление ОСБ осуществляется прессованием крупных щеп (50-80 см) под высокой температурой. При этом добавляются водостойкие смолы и химические добавки, которые исключают поражение грибковыми микроорганизмами или плесенью. Под воздействием влаги изделия не способны коробиться и разрушаться длительное время, за счет чего эффективно используются в строительстве опалубки для фундамента.

По сравнению с деревянными досками плиты не деформируются из-за воздействия внешних факторов и атмосферных осадков, поэтому применяются несколько раз без потери эксплуатационных характеристик. Имеют идеально ровные края, чего не всегда можно добиться от обычной древесины.

Так как OSB легко распиливаются можно создавать щиты любых размеров, что позволяет легко подбирать нужные элементы. Материал достаточно эластичен, поэтому меньше подвержен разрушению под изгибающими нагрузками. Также это и его низкий вес дает возможность легко и быстро создавать опалубку, сэкономив время на строительство.

ОСБ-плиты имеют некоторые недостатки:

• Плохо сопротивляются высоким сосредоточенным нагрузкам.
• Имеют фенол в клеевых составах, что вредно для здоровья человека.
• Панели 3 и 4 типа можно размещать только снаружи здания.

Опалубка из фанеры и ОСП зачастую используется в строительство зданий и сооружений различного назначения. Благодаря их механическим свойствам они широко распространены для обшивки стен, полов кровли, каркасов для фундамента, плит перекрытий и других железобетонных монолитных конструкций. Существуют элементы с ламинированной поверхностью, что значительно упрощает их установку и повышает эффективность в качестве ограждающих изделий. Также панели применяются в изготовлении мебельной продукции.

Расчет опалубки для ленточного фундамента проводится только после устройства траншей. При этом должна учитываться высота цоколя здания и удельная плотность бетонного раствора, возлагающая определенную нагрузку на щиты. Для ее изготовления используются:

1. Деревянные бруски в качестве ребер жесткости.
2. Метизы для соединения конструкции (болты с гайками, шайбы, шпильки).
3. Металлические уголки для надежного скрепления плит.
4. Пластиковая труба для скрепления противоположно расположенных щитов.
5. Арматурные стержни.
6. Фанера или рейки для закрытия щелей.
7. Саморезы для соединения ОСБ и пергамина.

На подготовительном этапе осуществляется нарезка плит необходимых размеров, пластиковых труб и арматуры, а также проводится расчет габаритов щитов.

Технология монтажа по шагам

Сборка ограждения начинается после земляных работ и укладки песчаной подушки под ленточный фундамент. Самым практичным вариантом является устройство съемной опалубки. Сборно-щитовые системы позволяют быстро и легко собрать щиты нужных размеров с коррекцией угловых участков.

Предусмотрите места прокладки инженерных и сантехнических коммуникаций, которые будут расположены на стройплощадке.

Монтаж проводится в такой последовательности:

1. Нарезаются OSB-плиты по размерам граней фундамента, при этом высота делается несколько больше чистого уровня на 15 см.

2. Изготавливаются каркасы для стенок. Бюджетным вариантом является деревянный, однако для многократного использования понадобятся щиты из металлических гнуто-сварных профилей.

3. ОСБ заготовка крепится к каркасу саморезами, шляпки которых должны быть во внутренней стороне и слегка утоплены.

4. Каждая сторона опалубки усиливается поперечными брусками с шагом 40 см. это позволит соблюдать геометрию создаваемой конструкции.

5. Противоположные элементы соединяются металлическими шпильками, которые продеваются через ранее просверленные отверстия диаметром 16 мм. Крепежи должны выходить за пределы щитов на 3-4 см с каждой стороны, чтобы обеспечить надежное закрепление шайбами и гайками. Боковая плоскость крепежей выбирается широкая, чтобы под давлением смеси они не продавили ОСП.

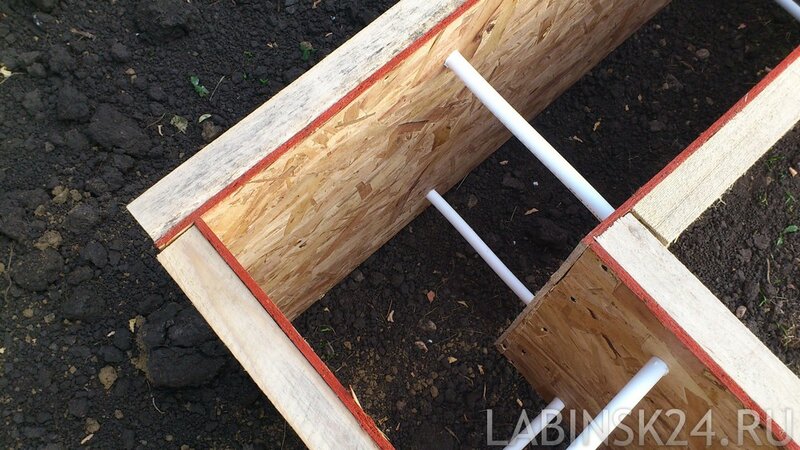

6. Продеваются пластиковые трубы, которые позволят соблюдать точность ширины на любом отрезке ленточного фундамента. После заливки раствора и его затвердевания они остаются в теле бетона, при этом неплохо работают в качестве вентиляции.

7. Если трубы отсутствуют, крепление можно сделать при помощи гаек. Тогда на сторону приходится около 4 штук с шайбами. При демонтаже они удаляются, а концы шпилек отрезаются заподлицо.

8. При заливке бетонной смеси угловые участки воспринимают наибольшие усилия, поэтому проводится усиление деревянными брусками, вертикально вбитыми в землю. Для дополнительного укрепления используются стальные уголки, соединяющие щиты с колышками.

Для придания максимальной жесткости в щитах делают отверстия, в которые вставляются закладные арматурные изделия в форме буквы «Т». Длинная сторона приваривается к арматурному каркасу фундамента и заливается раствор. После застывания излишки деталей срезаются болгаркой.

Наклонные брусья с наружной стороны конструкции с шагом 1 м позволяют удерживать ее в вертикальном положении до самого конца строительства. Распорки должны приставляться к щитам под углом 30-45°, тогда исключается вероятность их заваливания. По окончанию устройства опалубки поводится контрольная проверка параллельности боковых граней. Для этого потребуется кусок бруса и водяной уровень.

Бетонные работы можно проводить послойно, делая небольшие перерывы между заливкой. Тогда раствор будет схватываться, а распорное давление снижаться. Однако если площадь фундамента небольшая, рекомендуется укладывать смесь в полном объеме, исключая появление холодных швов.

Как потратить меньше

На изготовление опалубки для ленточного фундамента уходит много материала: щиты формируют всю ленту с двух сторон. При большой глубине расход очень большой. Сразу скажем: есть возможность сэкономить. Изготовить только часть опалубки и  заливать не все в один день, а частями. Несмотря на распространенное мнение, на прочности фундамента это почти не отразится (если знать секреты), а сэкономить  можно прилично. Делить фундамент можно или по горизонтали, или по вертикали.

Заливка слоями

При большой глубине заложения выгоднее делать заливку частями по горизонтали (слоями). Например, требуемая глубина 1,4 м. Можно разбить заливку на два или три этапа. При двух этапах потребуется сделать щиты высотой 0,8-0,85 м, при трех — 50-55 см.

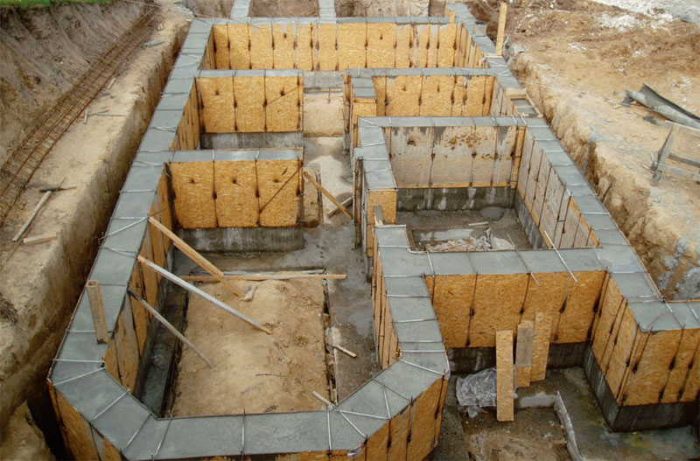

Если фундамент имеет большую глубину залегания, его можно заливать двумя-тремя частями, разделив по вертикали на примерно равные доли

Порядок работ такой:

• Выставляется опалубка из сделанных коротких щитов, вяжется арматура на весь требуемый объем.
• Заливается бетон по высоте сделанной опалубки.
• Через 7-8 часов после заливки нужно будет мастерком снять верхний слой со всей поверхности ленты. При вибрировании бетона цементное молочко поднимается вверх. Застывая, оно становится хрупким и ломким. Именно этот слой и нужно будет удалить. В результате поверхность получится неровной и шершавой, а это улучшит сцепление (адгезию) со следующим слоем бетона.
• При температуре +20°C, через три дня опалубку можно снимать, очищать щиты и крепить их выше. Снимая щиты, вынимаете шпильки. Трубки можно оставить в бетоне. Они уже стали частью монолита. Иногда их вынимают, а отверстия заполняют раствором.
• Выставляете опалубку выше и снова заливаете.

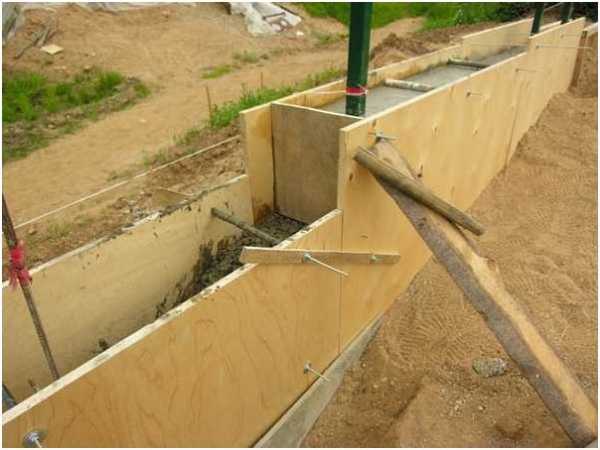

  Щит просто устанавливается на уже «схватившийся» бетон, и упирается в края траншеи, но уже на другом уровне

При установке второго (и третьего, если надо) яруса щиты немного находят на уже залитый участок, охватывая ленту с боков. Стопором и упором при этом служит обычно нижний ряд шпилек. Потому при их монтаже, ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки нарезаны. Остается только поставить другие трубки вернуть на место шпильки и поставить наружные упоры и раскосы. Времени на установку следующего слоя опалубки уходит уже не так много.

Почему такой способ не повлияет на прочность фундамента? Потому что при расчете прочность бетона в расчет не берется. Она идет в «запас». К тому же нагрузка в ленточных фундаментах распределяется вдоль длинной стороны. А в длину у нас разрывов нет.  Так что фундамент будет стоять долго.

Вертикальное деление

Второй способ — разбивка плана по вертикали. Фундамент можно разделить на две или три части. Только нужно делить не ровно «по линии», а разнести стыки на некоторое расстояние.

В выбранной для установки части здания устанавливаете опалубку  с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри установленной части вяжете арматурный каркас. При этом прутки продольной арматуры должны выходить за пределы опалубки не менее чем на 50 диаметров используемой арматуры. Например, используется пруток 12 мм. Тогда минимальный выпуск за пределы опалубки будет 12 мм * 50 = 600 мм. Следующий прут привязывается к этому выпуску, и один за другой они будут заходить на эти 60 см.

Одна важная деталь: разбивая план дома по частям, делайте так, чтобы заканчивались заливаемые в этот период «куски» на разном уровне (см на картинке).

Второй способ — разделить план на несколько участков (на рисунке они отмечены разными цветами)

Заливаете собранный участок бетоном. Как и в предыдущем методе, через 7*8 часов нужно будет оббить раствор, но уже на вертикальных поверхностях. Берете молоток и сняв боковину-заглушку, оббиваете цементно-песчаный раствор до щебенки (возле опалубки будет, скорее всего, слой раствора без заполнителя). В результате поверхность будет щербатой, что хорошо для сцепления со следующей порцией раствора.

Эти методы смело можно использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там рабочие нагрузки на бетонные стены и фундамент несравнимо больше.

Есть еще одна хитрость. Все говорят, что доски или фанеру потом можно будет использовать во вспомогательных работах. На практике получается по-другому: пропитавшуюся цементом древесину или фанеру пилить невозможно. К тому же она становится грязной и шершавой, а зачистить и отшлифовать ее тоже нереально: никакое зерно «не берет». Так вот, чтобы древесина (и фанера, если неламинированная) осталась пригодной, лицевую часть щитов  обтягивают плотной пленкой. Ее крепят строительным степлером и скобами. Если она повредится, замена занимает совсем немного времени. Усовершенствованная таким способом опалубка дает почти идеально ровную поверхность фундамента, что облегчает последующие работы по гидро- и тепло- изоляции.

Рекомендуем прочитать: Монолитный ленточный фундамент для дома Какой фундамент под двухэтажный дом лучше, расчёт глубины и его толщина Свайный фундамент с ростверком: устройство своими руками Ленточный фундамент: типы и особенности Как сделать отмостку дома своими руками Расположение и расчет арматуры в ленточном фундаменте Фундамент ТИСЭ: строим самостоятельно Рассчитать ленточный фундамент своими руками Какой глубины должен быть фундамент

Преимущества опалубки из ОСБ (OSB) и правила ее монтажа своими руками

Долговечность и прочность монолитных конструкций зависят от того, насколько правильно выполнены все работы. В том числе и работы по строительству опалубки. Ведь от качества опалубки напрямую зависит качество строящегося элемента здания.

При строительстве монолитного фундамента может быть использована опалубка из ОСБ. Разберемся, в чем особенности этого материала, а также как проводятся монтажные работы.

Что такое ОСБ

Материал под названием ОСБ – это ориентированно стружечная плита, аббревиатура образована от английского названия материала (OSB). Для производства используется разнокалиберная щепа.

Совет! Использование щепы для производства материала является основным отличием от ДСП и ДВП, так как для их производства применяются опилки.

Прочность материала достигается за счет того, что это многослойный материал, причем каждый последующий слой расположен перпендикулярно по отношению к предыдущему. Для скрепления слоев применяются особые виды клея.

В зависимости от используемого клеевого состава и технологии производства выделяют четыре класса ОСБ. Класс материала определяет его использование. Так, ОСБ первого класса имеет невысокие показатели устойчивости, её применяют для второстепенных работ.

Наиболее прочным вариантом является ОСБ четвертого класса, но этот материал имеет довольно высокую стоимость. Поэтому для сооружения опалубки чаще используются плиты третьего класса, они стоят дешевле, но имеют достаточную прочность.

Совет! В состав связующего вещества, применяемого для производства древесно-ориентированных плит, входит формальдегид, поэтому материал нельзя назвать полностью безопасным с точки зрения экологии.

Но перед покупкой стоит обратить внимание на наличие сертификата, чтобы не приобрести плиты, выпущенные недобросовестным производителем.

Достоинства и недостатки опалубки из ОСБ

Опалубка для заливки фундамента должна быть прочной, чтобы она могла удержать вес бетонного раствора вплоть до его застывания.

Для монтажа опалубочных систем своими силами очень удобно применять плиты ОСБ, этот вариант имеет существенные преимущества перед традиционным способом строительства форм из досок. Основные достоинства:

• материал отличается низкой гигроскопичностью, поэтому он не разбухает от соприкосновения с влагой. Обычные доски при контакте с влагой разбухают, поэтому их вторичное использование исключено. А плиты ОСБ вполне можно применять несколько раз, при этом, они не теряют своих потребительских свойств;

• материал легко обрабатывается, его несложно распилить и подвергнуть другим видам обработки с использованием инструментов. ОСБ имеет меньший удельный вес по сравнению с доской, поэтому обрабатывать плиты даже легче, чем распиливать доски;
• благодаря простоте обработки, сокращается время строительства опалубочных систем;
• щиты из плит цельные, они не имеют стыков, в отличие от щитов из досок. Это исключает вероятность утечки бетонного раствора. Применение ОСБ положительно сказывается на качестве отливаемых монолитных конструкций.

Сфера применения ОСБ в опалубке

ОСБ широко применяют в жилищном строительстве. Этот строительный материал применяют для монтажа обрешеток, а также постройки опалубочных систем.

Чаще всего, из плит делают обрешетку для фундамента, а также для ограждений забора и различных надворных построек, сооружаемых по монолитной технологии. Плиты достаточно легко обрабатываются, поэтому конструкции из них несложно смонтировать своими руками.

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

1. В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
2. На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
3. Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
4. Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
5. Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы.

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

Конструктивные особенности

ОСБ – ориентировано-стружечные плиты считаются инженерным пиломатериалом, своей древесной структурой напоминающим панели ДСП. Для изготовления плит ОСБ используется специальный клей, соединяющий несколько слоев спрессованной стружки древесины, сориентированной должным образом.

Поверхность плит отличается небольшой шероховатостью, на ней просматриваются небольшие щепки, размеры которых составляют 2.5 на 10 либо 2.5 на 15 см. Располагаются они беспорядочно, отличаясь толщиной и внешним видом.

При формировании плиты ОСБ используют три прослойки стружки, крайние из которых укладываются вдоль по отношению друг к другу, а средний – под углом в девяносто градусов. Такой способ расположения создает необходимый уровень прочности.

В производственном процессе задействованы синтетические смолистые составы, прессование выполняется под сильным давлением и высоким температурным режимом, что помогает повышать эксплуатационные характеристики плит.

Однородность структуры способствует хорошей работе плит ОСБ на разрывание и изгиб.

Выбор материала для опалубки

Ограничительная конструкция выбирается с учетом типа фундамента, его массивности, протяженности, вида бетона. Материал должен быть доступным и иметь приемлемую стоимость.

Используются специализированные виды:

• древесина;
• металл;
• железобетон;
• пенополистирол.

Металл

Железобетон

Пенополистирол

Оболочка из этого материала стабильно сохраняет технические свойства во время работы на протяжении длительного времени эксплуатации строения. Опалубка имеет высокую прочность и защищает бетон от промерзания и влаги в суровом климате.

Порядок монтажа

Создание опалубки производится поэтапно:

1. Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
2. Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
3. Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
4. Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.
5. Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.
6. Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
7. С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.

ВАЖНО! Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко. Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.

Немного о ней

Плита OSB — строительно — отделочный материал, созданный на основе тонких древесных стружек расположенных в три слоя.

Их положение в наружных слоях ориентировано вдоль длины плиты, а во внутреннем слое — перпендикулярно к ее длине.

Подобная разнонаправленность стружек, а также обработка их синтетическими водостойкими смолами и прессование под давлением при высокой температуре обуславливают особую прочность материала. Однородность структуры ориентировано — стружечных плит обеспечивает их целостность при нагрузках на изгиб.

Плита OSB отличается низкой гигроскопичностью, что делает ее особо устойчивой к расслаиванию и набуханию. Этот материал достаточно легок и прост в обработке, а по техническим свойствам превосходит даже фанеру. Для многократного использования при обустройстве опалубки наилучшим образом подходят плиты OSB — 3, так как поверхность одной их стороны ламинированная.

Большие листы материала позволяют делать небольшое количество стыков при выстраивании стенок опалубки. Небольшой вес ориентировано — стружечных плит, упрощающий выполнение монтажных работ делают их востребованными у частных застройщиков.

Выводы и полезное видео по теме

Изготовление деревянной опалубки своими руками для ленточного фундамента с армированием стеклопластиковой арматурой диаметром 8 мм. Как выполнить выравнивание опалубки с помощью водяного уровня. Укрепление опалубки раскосами для придания дополнительной жесткости конструкции:

Монтаж многоразовой опалубки с использованием различных материалов. Мастер класс выполнен профессиональными строителями:

Расчет материалов для опалубки своими руками. В видео представлены подробные расчеты для возведения разных опалубочных систем и рекомендации специалиста:

Период эксплуатации здания напрямую зависит от прочности бетонного основания. Соблюдая последовательность действий при сооружении опалубки, удастся избежать ряда ошибок, которые могут стать причиной преждевременного разрушения фундамента. Правильно смонтированная опалубка придаст фундаменту нужную форму, не даст ему просесть или деформироваться в дальнейшем.

Возможно у вас есть опыт самостоятельного сооружения опалубки для фундамента, пожалуйста, поделитесь им с нашими читателями. Расскажите, были ли трудности во время строительства и как удалось с ними справиться. Оставляйте свои комментарии в форме для связи.

Гидроизоляция

А теперь о самом главном, о гидроизоляции. Опалубка из ОСБ максимально предохраняет бетон от потерь влаги в процессе застывания. Безупречная гидроизоляция обеспечивается особенностями конструкции опалубки из ОСБ. Плиты в этом случае выступают как опорные блоки, а вся конструкция выстилается полиэтиленовой пленкой. Такая конструкция гарантирует сохранению влаги в бетоне, препятствует потерям цементного молока. Минимум затрат при достижении максимальной прочности бетонной конструкции.

Профессионалы по достоинству оценили особенности опалубки из ОСБ и теперь ни один масштабный строительный проект без неё не обходится. К тому же и любой рачительный домашний умелец имеет возможность воспользоваться преимуществами ОСБ при строительстве ленточных фундаментов.

Долговечность и прочность фундамента в значительной степени зависит не только от тех материалов, которые пошли на его закладку, но и от уровня организации производства работ. Поэтому нужно внимательно и ответственно отнестись к постройке опалубки для заливки основания дома, чтобы само тело фундамента не имело в себе пустот и других дефектов, отрицательно влияющих на его эксплуатационные свойства. Ныне даже непрофессиональные строители, возводящие частные дома своими руками, при постройке опалубки отдают предпочтение не разно-мерным деревянным доскам, а листам ОСБ.

Установка опалубки для фундамента из ОСБ плит

Долговечность и прочность фундамента в значительной степени зависит не только от тех материалов, которые пошли на его закладку, но и от уровня организации производства работ. Поэтому нужно внимательно и ответственно отнестись к постройке опалубки для заливки основания дома, чтобы само тело фундамента не имело в себе пустот и других дефектов, отрицательно влияющих на его эксплуатационные свойства. Ныне даже непрофессиональные строители, возводящие частные дома своими руками, при постройке опалубки отдают предпочтение не разно-мерным деревянным доскам, а листам ОСБ.
