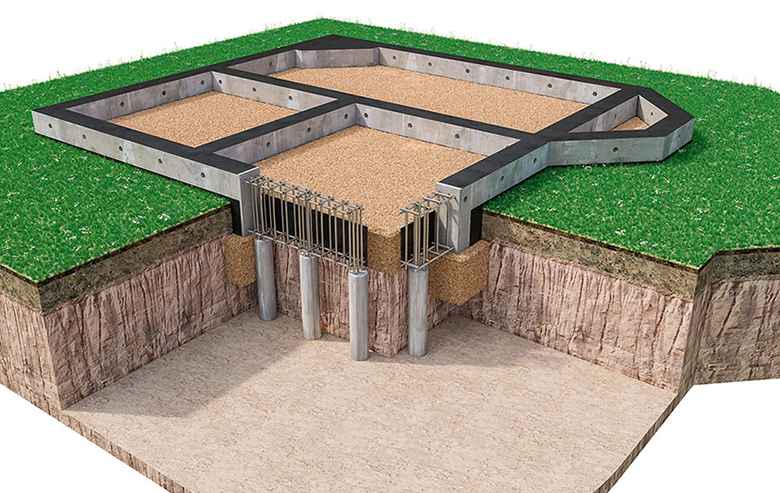

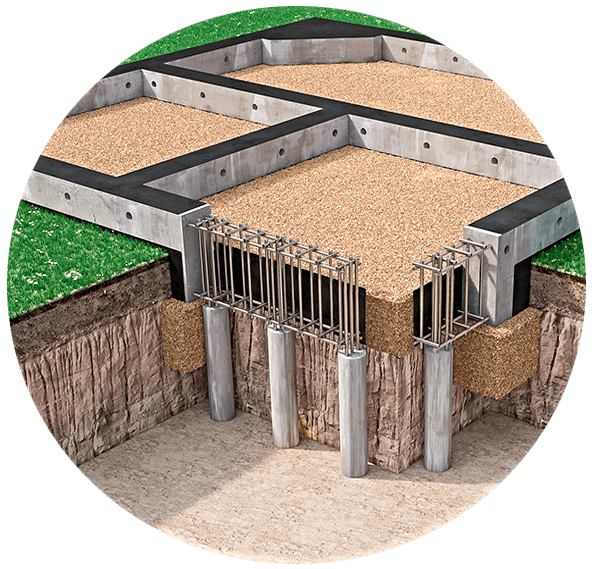

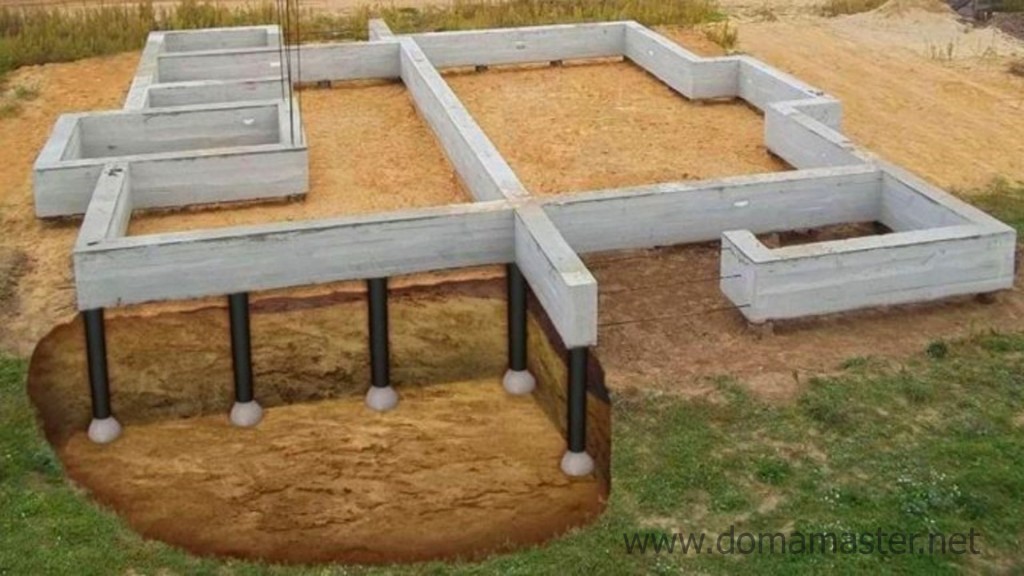

Свайно-ростверковый фундамент: виды, плюсы и минусы

Технология монтажа

Обычно для строительства загородного дома хватает забивного основания с анкерами и обвязкой брусом или швеллером. Но для сложного рельефа и более равномерного распределения нагрузки рекомендуем делать ж/б сваи с ростверком.

Как происходит сам процесс монтажа? Забивные сваи погружают в землю с помощью копровой установки с гидравлическим или дизельным молотом — никакой деформации или снижения эксплуатационных характеристик. По сроку службы опоры рассчитаны на 90-100 лет. Один элемент выдерживает нагрузку от 10 т. Несущая способность зависит от типа участка, размера и формы свай. Она определяется по формулам СНиП и статического зондирования, учитывающего коэффициент запаса. Меньшую из величин считают реальной несущей способностью.

Для различных участков используют разные формы и способы установки ж/б свай. Например, на песчаном грунте, супеси и суглинках ставят призматические сваи без поперечного армирования, но с продольным арматурным стержнем. На глинистых напротив используют поперечное армирование. Такие забивные конструкции стоят дороже, но не боятся даже каменистых вкраплений.

Достоинства и недостатки свайных фундаментов

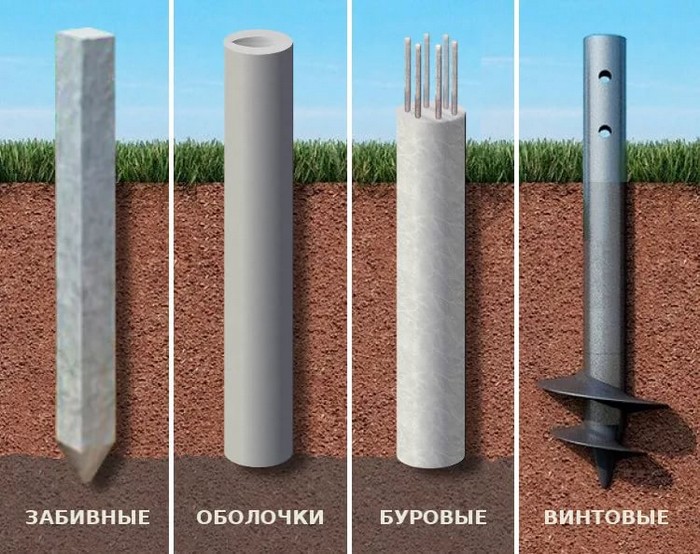

В реальных условиях строительства могут применяться различные виды свай. Но независимо от конструкции таких изделий можно выделить ряд преимуществ, которыми обладают фундаменты на свайных основаниях:

• возможность использования на любых грунтах, исключая скальные;
• быстрый монтаж опорного основания. Фундамент для жилого загородного дома можно установить в течение одного дня;
• отсутствие необходимости проведения земляных работ, устройства опалубки, бетонирования и длительного ожидания окончательного отвердения бетона;
• доступность для изготовления своими руками. Самостоятельно не получится работать только с забивными сваями. Для их установки требуется специальное оборудование;
• относительно низкие затраты. Свайные фундаменты обходятся дешевле ленточных или плитных, стоимость которых может составлять до трети стоимости всего дома.

  Ростверк для свайного фундамента может выполняться из металла, бетона или древесины

Основным недостатком свайного фундамента является усадка опорного основания. Результатом может быть перекос фундамента, ведущий к разрушению верхнего строения. Причины часто заключаются в неверной установке свай, когда их не заглубляют до стабильных прочных грунтов. Возможен также и ошибочный выбор вида опор, которые не подходят для характера грунта в месте строительства. Поэтому по вопросу подбора типа свай лучше проконсультироваться с опытным специалистом.

Некоторые виды свай, например, винтовые, стоят достаточно дорого, что также можно отнести к их относительным недостаткам.

Буронабивные сваи из асбестовой трубы обойдутся значительно дешевле винтовых

Плюсы и минусы свайного фундамента

Итак, чтобы иметь полную картину, давайте подытожим все и узнаем, в чем же преимущества такого типа фундамента.

1. Низкая себестоимость. На устройство свайного фундамента вы потратите на 30% меньше средств, чем на сооружение железобетонной конструкции (если говорить о рыхлом и неустойчивом грунте).
2. Небольшие сроки возведения готовой конструкции. Работа выполняется быстро и без особых трудозатрат. Кроме того, использовать специальную технику не требуется (только для забивного типа). Если вам нужно построить свой небольшой дом или сарай, то все можно сделать быстро и своими руками.
3. Идеальный вариант для сооружения здания на проблемном грунте. Речь идет о болоте, глине и т. п.
4. Безопасность и долговечность основания. При соблюдении технологии устройства, способен прослужить до 200 лет.
5. Если сравнивать с ленточным основанием, то никаких работ по копке траншей не требуется. Да и с бетоном возиться не придется. Благодаря этому работа несложная и быстрая.
6. Начинать работы можно в любой период, даже зимой. Достаточно очистить участок от снега и приступать к процессу.

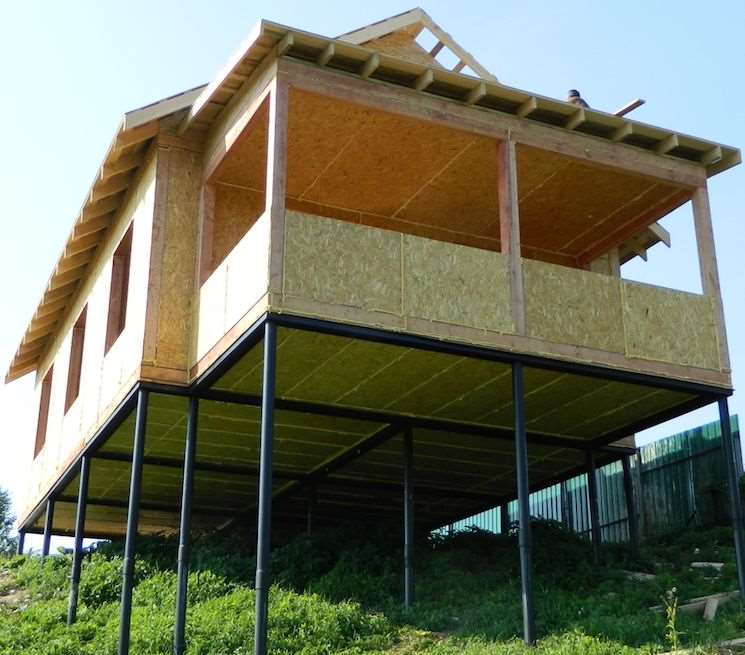

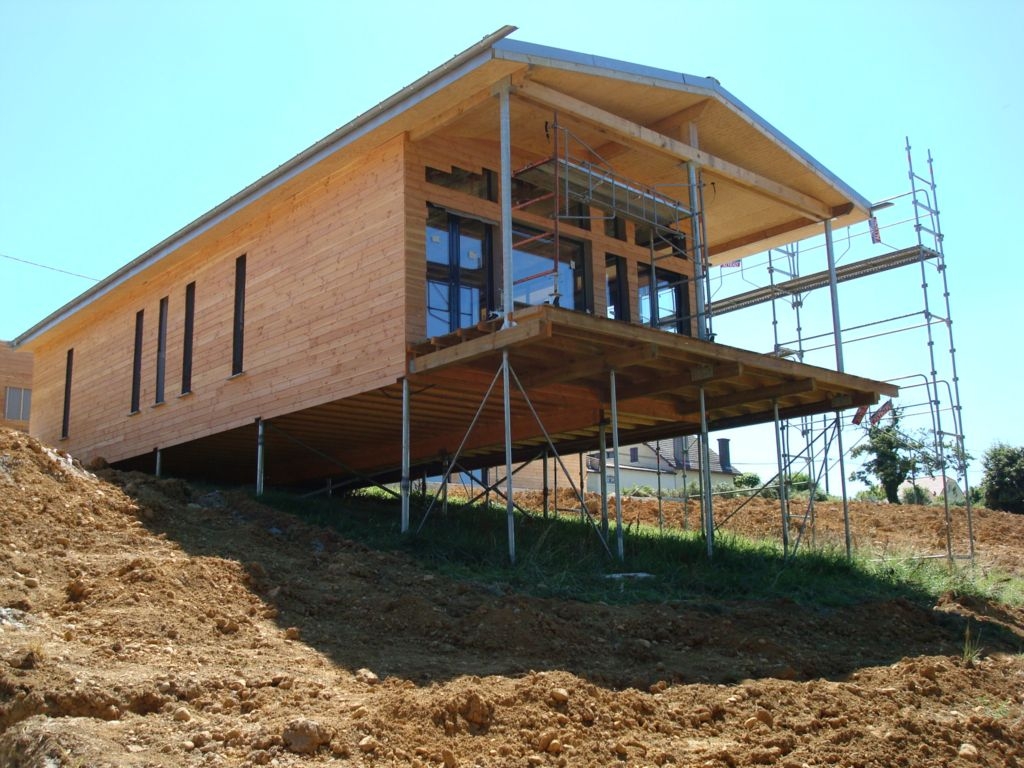

7. Если на участке большие перепады высоты, для свайного фундамента это не проблема.
8. Высокая прочность и способность выдерживать большие нагрузки.

Как видите, преимуществ действительно много и все они довольно весомые. А есть ли у него минусы? Конечно, ни одна вещь не может обойтись без них. То же касается свайного фундамента. Они небольшие, но есть, поэтому обратите на них внимание.

1. Если не иметь достаточных знаний, можно купить сваи низкого качества. А это приведет к тому, что о долговечности возведенного фундамента говорить не стоит. Ведь металл может поржаветь, железобетон раскрошиться. Это может привести к трагическим последствиям.
2. Использовать свайный фундамент на каменистом грунте нельзя. Лопасти могут поломаться, а достичь нужной глубины будет достаточно сложно. Как результат, мелкозаглубленное неустойчивое основание, непригодное для строительства.
3. Соорудить подвальное помещение под зданием невозможно. То же касается и гаража.
4. Высокие трудозатраты, чтобы утеплить свободное пространство под полом и декорировать его.

Если верить отзывам, то большинство людей довольны качеством данного типа фундамента.

Подготовка к возведению фундамента

При необходимости можно сделать фундамент свайный своими руками; инструкция предусматривает несколько особенностей данной работы:

1. Приступать к процессу строительства необходимо только после составления расчета, в котором будут учтены результаты геологических изысканий, отражающие глубину промерзания грунта, и вес будущего здания (с нагрузкой, оказываемой снежным покровом в зимнее время года).
2. При выборе места под строительство следует учитывать наличие заборов, построек, деревьев и высоких кустарников, которые могут осложнить процесс вворачивания свай в грунт.
3. Работы можно проводить в любое время года и на различном рельефе. При этом выравнивания почвы не требуется.

Свайный фундамент, плюсы и минусы которого рассмотрены чуть выше, является достаточно привлекательной конструкцией для владельцев загородных участков. С его помощью можно быстро обустроить как небольшое жилое строение (каркасный деревянный дом), так и хозяйственные помещения (беседка, гараж, сарай, веранда).

Особое внимание следует уделить выбору материалов. Чтобы основание прослужило в течение многих лет, в качестве свай следует использовать только новые трубы, тщательно очищенные от коррозии и покрытые защитными растворами. Места крепления винтовых лопастей не должны иметь дефектов, что исключит вероятность растрескивания свай в момент вворачивания в почву.

В верхней части труб потребуется просверлить 2 параллельных друг другу отверстия, в которые будет вставляться специальный инструмент – «штанга», необходимая для придания элементу вращающего момента.

Кроме того, для работы потребуется подготовить следующие инструменты и материалы:

• лопату;
• рулетку;
• деревянные колья;
• уровень, отвес;
• болгарку;
• лом;
• 2 трубы, диаметр которых больше диаметра лома;
• строительный уголок;
• сварочный аппарат;
• пластины толщиной в 1 см и шириной на 3-4 см больше диаметра свай;
• бетонный раствор.

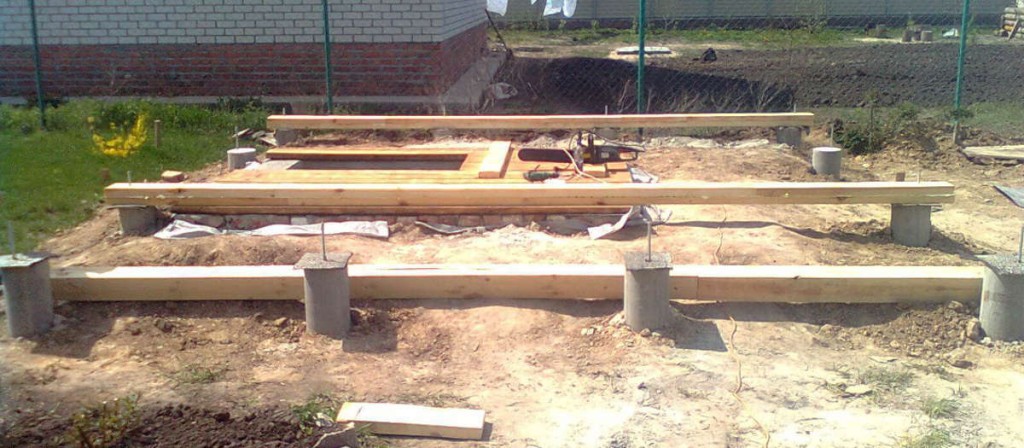

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени. Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости.

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

• продолжительным эксплуатационным периодом;
• хорошим показателем прочности;
• низким содержанием влаги;
• приемлемой стоимостью.

При покупке пиломатериала проверяйте его на отсутствие трещин, чтобы не снизить качество собранной конструкции. Кроме этого, в расчеты на потребность следует дополнительно заложить от десяти до пятнадцати процентов от общего объема.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Брусовой материал, размер одной из сторон которого составляет 20 см, монтируется на свайные оголовки меньшей гранью, и высота обвязочного пояса в этом случае составляет 200 мм.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

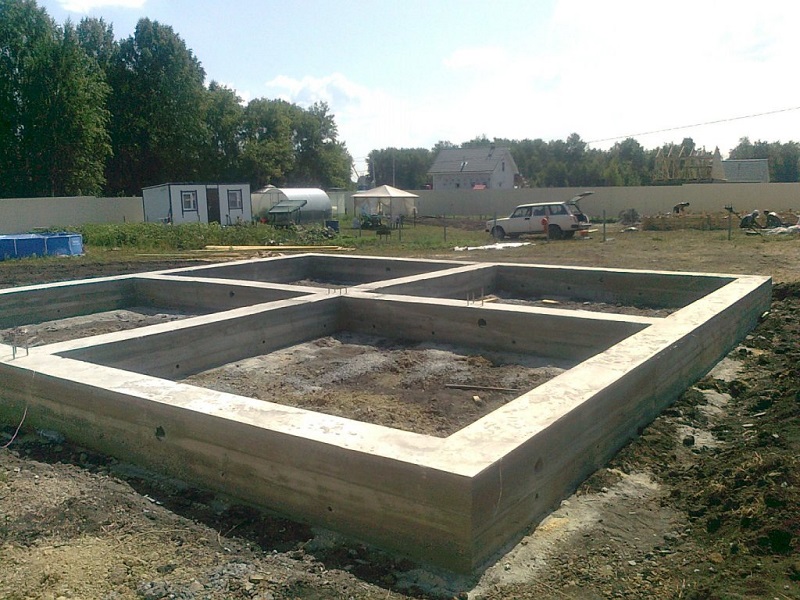

Преимущества и недостатки свайно-ленточных фундаментов

Для обеспечения надежности и долголетия здания огромное значение имеет правильный выбор фундамента. При анализе вариантов основания возводимого здания необходимо тщательно взвесить все достоинства и недостатки той или иной конструкции и выбрать оптимальные параметры будущего основания здания.

Как и любой другой, свайно-ленточный фундамент, имеет свои плюсы и минусы которого будут рассмотрены в данной статье, может быть идеальным вариантом для одних условий строительства и совершенно неприемлемым для других. При постройке зданий и сооружений на сложной пересеченной местности с сыпучим верхним слоем грунта такой вид основы будет наиболее подходящим.

Наиболее целесообразно применение свайно-ростверкового фундамента при наличии большого слоя сыпучего грунта, не позволяющего использовать обычный свайно-ленточный вариант. Главным плюсом такого вида основы является надежное сцепление ленточного обвода с твердым грунтом посредством свайного крепления.

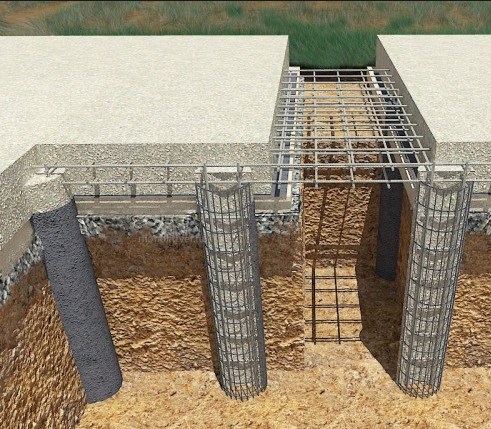

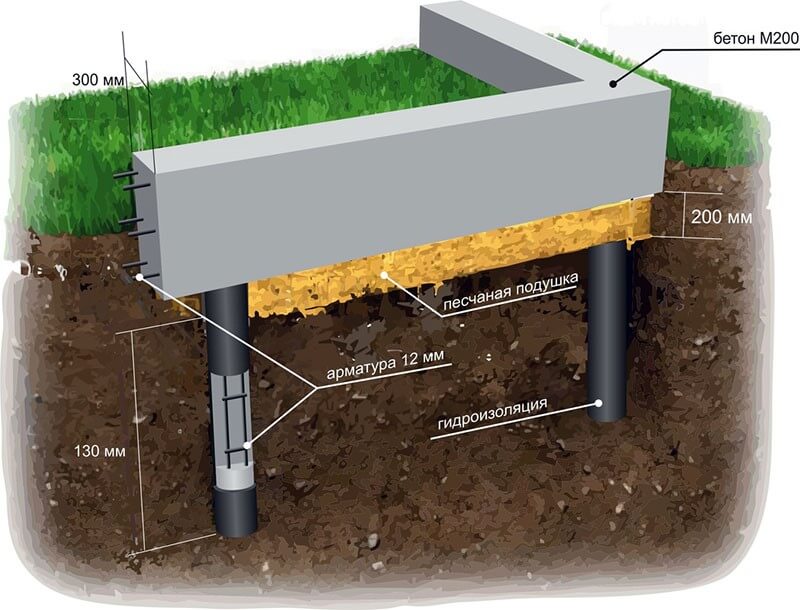

Что такое свайно-ленточный фундамент?

Использование такого фундамента дает возможность, возвести здание, несмотря на сложность рельефа и неблагоприятный для ленточного варианта грунт. В качестве ленты или ростверка используется железобетонная основа, а вот свайная часть может быть различной.

Сваи могут быть изготовлены из металла, дерева, железобетона. Больше всего минусов имеют сваи, изготовленные из используются готовые металлические сваи, вкручиваемые в грунт, и набивные, устанавливаемые в специальные скважины.

При устройстве свайно-ленточного фундамента применяется два способа монтажа свай:

При винтовом способе монтажа специальные металлические сваи вворачиваются в грунт до достижения устойчивых слоев. Монтаж таких металлических опор может производиться как с использованием спецтехники, так и вручную в зависимости от глубины вкручивания и финансовых возможностей застройщика.

При буронабивном методе установки свайный опор на первом этапе бурится скважина соответствующего диаметра на заданную глубину. После этого на дне скважины формируют подушку из песка и гравия, утрамбовывают, устанавливают арматуру и заливают полученную таким образом конструкцию бетоном.

После того, как опоры установлены и выверены, при помощи специальной технологии они связываются ростверком для равномерного распределения нагрузки между всеми сваями. При правильном монтаже железобетонной ленты дальнейшее строительство обеспечивается достаточная прочность и надежность фундамента. Также желательно обеспечить под железобетонной лентой песчаную подушку размером 200-300 мм.

Помимо этого, необходимо провести гидроизоляцию ростверка по аналогии с простым ленточным основанием. Преимущества и недостатки свайно-ленточного фундамента имеют особое значение при постройке зданий на сложном рельефе, необходимо монтировать, соблюдая все технологические нормы.

Плюсы ленточного фундамента

При возведении сооружений на сложном фундаменте необходимо в полной мере использовать преимущества свайно-ленточного основания, к которым, прежде всего, относятся:

Несмотря на большое количество достоинств, такой вид основания имеет и свои недостатки.

Минусы ленточного фундамента на сваях

У любой конструкции помимо достоинств, всегда можно отыскать некоторые недостатки, не является исключением и ленточные фундаменты, к недостаткам которого можно отнести:

1. Основным недостатком является необходимость точных расчетов на этапе проектирования. Для проведения качественного расчета нужно привлекать профессионалов, поскольку надежность и долговечность свайно-ленточного основания в значительной степени зависит именно от правильности проектных расчетов.
2. Использование этого типа основания не желательно для возведения зданий и сооружений из тяжелых строительных материалов.
3. Возведение ленточного фундамента существенно усложняет оборудование подвала и цокольного этажа.

Использование комбинированных видов фундаментов позволяет сочетать в одном варианте плюсы различных типов оснований.

В данном случае преимущества и недостатки свайно-ленточных фундаментов которого были рассмотрены, воплощает в себе мобильность свайного и надежность ленточного основания.

Безусловно, не обходится и без минусов, но в целом, такой вариант является вполне приемлемым для возведения каркасных и облегченных построек.

Размещение свай в фундаменте

Оно может быть в виде:

1. Одиночных свай — под отдельно стоящие опоры;
2. Свайных лент — под стены зданий и сооружений при передаче на фундамент распределенных по длине нагрузок с расположением свай в один, два ряда и более;
3. Свайных кустов – под каждую колонну в случае каркасного несущего остова здания.

Способы размещения свай в фундаменте.

Размещение, тип, размер, глубина и способы погружения свай указываются в проектах (параметр b — шаг свай). Сваи выполняют в грунте в основном вертикально, но существуют варианты их размещения наклонно. Этот вариант применяется в том случае, когда на фундамент действуют значительные горизонтальные силы. Например, если площадка под фундамент имеет уклон и возможна подвижка грунта при весеннем таянии снегов или обильных долговременных осадках. В основном, при строительстве дачных домов, применяют как одиночные сваи, так и свайные ленты. Усиление свайными кустами в частном строительстве происходит, если участок застройки частично имеет слабое основание (в месте бурения единичной скважины обнаруживается плывун) или неравномерно водонасыщен грунт, а также при укреплении, например, большого дверного проема (гаражные ворота).

Сварной наконечник

Опорные элементы со сварным наконечником – это дешевые изделия невысокого качества, особенно если они изготавливаются кустарным способом. К нижней части стальной трубы с заостренным концом приваривается буровая лопасть. Если лопасть расположена неправильно, такую сваю невозможно вертикально погрузить в грунт – она будет «уходить» в сторону.

Еще одна проблема сварных наконечников – низкое качество сварки и самого металла, из которого выполнена лопасть. У таких изделий лопасти легко деформируются и даже отрываются, если в процессе погружения опора натыкается на камни в грунте. Отрыв лопасти можно почувствовать в ходе работ по установке – труба будет слишком легко проворачиваться.

Если из-за низкого качества сварки и антикоррозийной обработки шов разрушится спустя несколько лет после обустройства фундаментного основания, свая потеряет опору. Это грозит неравномерным проседанием фундамента под нагрузками, разрушением ростверка, а затем и стеновых конструкций. Постройка в короткие сроки приходит в аварийное состояние.

Критические отзывы о винтовых свайных фундаментах в первую очередь базируются на опыте строительства подземных оснований с применением некачественных опорных элементов со сварным винтовым наконечником.

Недорогие изделия данного типа подойдут для возведения временных легких построек, различного рода ограждений и навесов. Для домостроения применять опоры со сварной лопастью рискованно.

Что нужно знать до начала работ:

1. полную нагрузку, создаваемую весом дома. В расчет берется статическая нагрузка и запас в 15-20% на динамическую нагрузку и неучтенные нагрузки, которые могут возникнуть в дальнейшем. Например, вследствие решения построить мансарду над домом;
2. особенности грунта. Для определения его несущей способности целесообразно заказать дополнительное исследование;
3. место размещения грунтовых вод;
4. шаг установки свай. Этот параметр определяется в процессе расчетов на основании вышеперечисленных. Стандартным считается шаг в 2,5-3 м. для свайного ленточного фундамента. Помимо внешних несущих стен сваи располагаются также под внутренними несущими стенами, в местах пересечения несущих стен (внешних и внутренних), по углам и в местах установки «тяжелых» элементов конструкции, колонн, камина и т.п.

Устройство ростверка

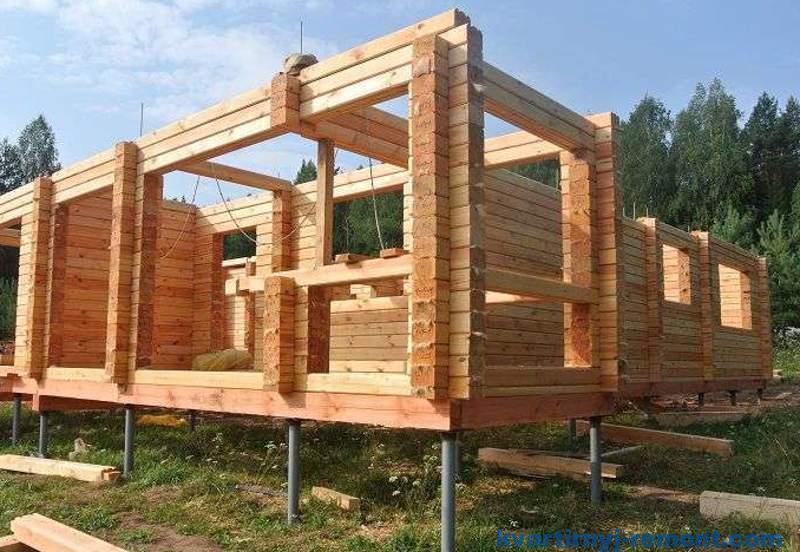

После монтажа опорных столбов под фундамент для брусового дома делают ростверк. Он предназначен для придания прочности всей конструкции и связывания основания со стенами здания. Вариант обвязки выбирают, исходя из особенностей будущей постройки.

Установленные по уровню сваи соединяют друг с другом следующими способами:

• с помощью обработанных гидроизоляционным составом (битумной мастикой) деревянных брусьев;
• двутавровой балкой либо швеллером;
• монолитной плитой;
• железобетонным ростверком, напоминающим ленточное основание по виду.

Различные способы создания ростверка на винтовых сваях

Швеллер или двутавровую балку применяют при строительстве на заводненных почвах или таких, где существует вероятность подмывания.

Для создания плиты или железобетонной ленты, предварительно устанавливают опалубку и арматурный каркас. Потом заливают конструкцию бетоном.

После строительства дома под ним остается открытое пространство. Этот цоколь закрывают различными материалами:

• бутовым камнем;
• кирпичом;
• сайдингом;
• панелями;
• листовыми изделиями.

Цоколь выполняет эстетические функции и обеспечивает уменьшение потерь через пол сооружения.

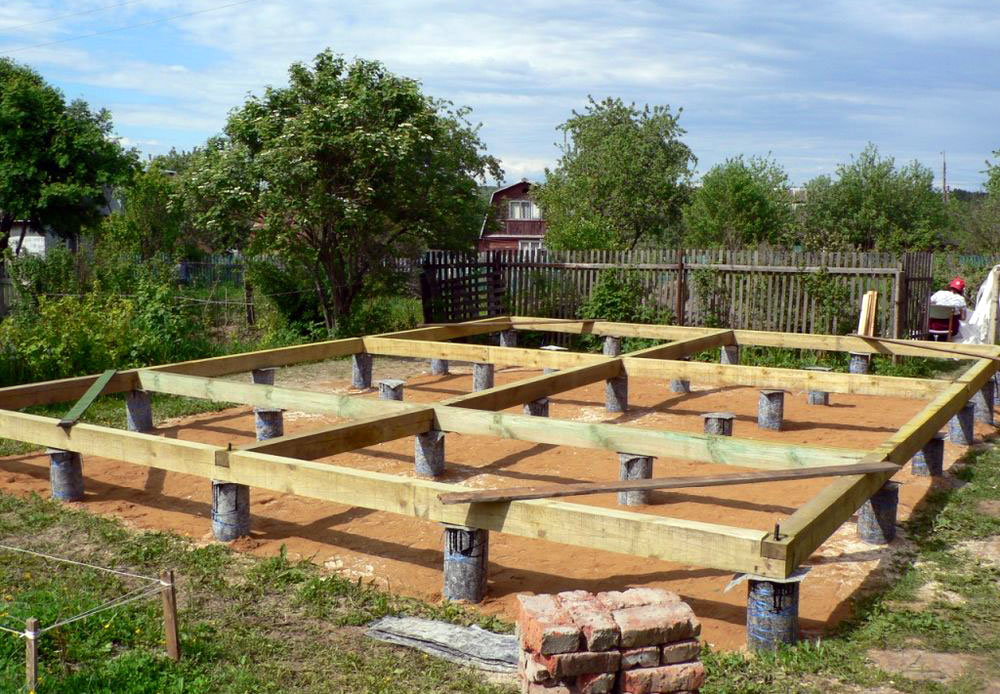

Деревянные брусья используют для создания ростверка под относительно легкие дома, а остальные варианты предназначены для возведения на них более массивных конструкций. Наибольшие нагрузки выдерживает монолитная плита, содержащая арматурный каркас внутри.

Итоговые моменты

Свайно-ростверковый фундамент представляется как уникальное совмещение характеристик и свойств ленточного и свайного основания. Может использоваться при возведении небольших зданий и инженерных сооружений. Равномерно распределяет нагрузку от стен строения между всеми элементами основания, предотвращая осадку и появление трещин в стенах. Ростверк отличается надежностью и качеством от свайного основания и более технологичен, чем обыкновенный ленточный фундамент. Своими силами одолеть такую стройку можно, но в любом случае, для выполнения расчетов по фундаменту, придется пригласить специалиста.

Когда следует его возводить

Свайно-ростверковый фундамент преимущественно изготавливают из железобетона. Это выдвигает вполне определенные требования к условиям строительства в части температуры воздуха — она не должна опускаться ниже +5°.

Это обеспечивает нормальный процесс застывания бетона и позволяет получить прочную отливку с заданными качествами. Поэтому оптимальным временем для строительства является теплое время года, в идеале — с конца апреля по конец октября (в некоторых регионах этот диапазон уже и ограничен тремя летними месяцами).

Не менее важными являются погодные условия, которые способны полностью испортить условия для выполнения работ — длительные дожди могут превратить строительную площадку в сплошное болото, что исключает всякую возможность строительства.

Эти особенности необходимо учитывать при планировании и определении сроков выполнения работ.

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
3. Так как сваи уже расставлены, можем посчитать их количество.
4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.

Способы усиления фундамента

Укрепление основания может потребоваться в разных ситуациях. Обычно к этим работам прибегают в случаях, когда при строительстве не выполнялись инженерные изыскания и сваи выбирались на глаз. Результатом такой экономии на профессиональных услугах часто является проседание отдельных опор. Укрепление основания позволяет не допустить подобных негативных эффектов.

Цены на свайно-винтовой фундамент

*смета на каждый фундамент рассчитывается отдельно проектным отделом, подробности узнавайте у менеджеров

Проще всего сделать это с помощью профилированной трубы. На этапах облицовки цоколя фундамента по его периметру проводят повторную обвязку профтрубой. Труба несколько увеличивает запас надежности всей конструкции и повышает безопасность эксплуатации объекта. Одинарную обвязку необходимо выполнять, если здание возвышается над землей всего на 30 см. Если высота цоколя достигает 60-70 см, то обвязку лучше выполнить в 2 ряда.

Некоторые способы укрепления фундамента предполагают выполнение дополнительных работ на этапах установки свай. Первый из них – обработка металлических труб специальными антикоррозийными веществами. Они защищают изделия от внешних негативных воздействий, препятствуют возникновению ржавчины и повышают долговечность конструкции. Второй – бетонирование опор. После установки винтовых свай их полости заливают бетонным раствором, который повышает несущую способность изделий и защищает внутренние части от ржавчины.

Доставка

Пробное бурение

Монтаж

Акции

Рассчитать стоимость

№Расчет количества свайных опор

Выбор типа свай, их количества и мест погружения лучше доверить профессионалом, поскольку это очень ответственный этап. Впрочем, самому не мешает знать основные принципы расчета. Он проходит в два этапа. Сначала необходимо определить общий вес постройки, а потом посчитать несущую способность конкретной сваи в конкретном грунте.

Совокупная нагрузка здания на фундамент рассчитается как сумма следующих параметров:

• фактическая масса здания. Суммируется вес перекрытий, стен и кровли. Расчет можно выполнить, пользуясь табличными значениями массы основных строительных материалов;
• снеговые нагрузки. Тут все зависит от региона расположения дома. Для южных районов страны этот показатель в среднем составляет 50 кг/м2, для центральных – 100 кг/м2, для северных – 190 кг/м2;
• полезные нагрузки. Сюда включен вес мебели, которая будет использована, и проживающих людей. Чтобы не забивать себе голову подсчетом массы всех предметов мебели, можно использовать среднее значение – 150 кг/м2.

Полученные данные суммируют и умножают на коэффициент запаса 1,2.

Несущие характеристики сваи зависят от типа почвы. В идеале необходимо провести геодезические исследования, чтобы точно знать несущую способность почвы, но если такой возможности нет, можно воспользоваться табличными данными – достаточно только знать тип почвы. Например, несущая способность сухой глины средней плотности – 2,5 кг/см2, а плотного крупного песка – около 6 кг/см2.

Для каждого типа свай характерны свои несущие способности.

Например, нам необходимо построить 2-этажный дом из бруса размерами 10*8, использовать будем винтовые сваи 89*300 мм. Если дом расположен в центральной полосе, то снеговая нагрузка будет равна 10*8*100=8 т/м2. Полезная нагрузка каждого из этажей 10*8*150=12 т/м2, т.е. для всего дома 24 т/м2. Масса самого дома приблизительно равна 44 т. Совокупная нагрузка (44+24+8)*1,2 = 91,2 т. Допустим, почва – мягкопластичная глина, сваи будут погружаться на 2,5 м (их несущая способность при этом 5 т), тогда понадобится 91,2/5 = 18,24, т.е. 19 свай.

Глубину погружения сваи выбирают, исходя из типа почвы. Для устойчивого плотного грунта обычно достаточно свай длиной 2,5 м. Если на участке почва неустойчивая, длина сваи должна быть такой, чтобы достигать более плотного слоя грунта.

Часто в частном строительстве применяются именно винтовые сваи. Они выпускаются разного диаметра:

• 57 мм – такие сваи подойдут для создания фундамента для легких заборов;
• 76 мм – сваи для возведения более тяжелых заборов (например, из профнастила), а также легких строений (беседка);
• 89 мм – сваи для постройки дачных домов, небольших частных домов, хозпостроек. Такая опора в среднем выдерживает 3-5 т;
• 108 мм – отличный вариант для постройки частных домов любого типа, выдерживают от 5 до 7 т.

Расстояние между сваями рассчитывается для каждого отдельного проекта. Не рекомендуется делать расстояние между опорами более 3 м для каркасных домов, и более 2 м – для построек из пеноблока и газоблока. При наличии в регионе сильных ветров расстояние между опорами должно быть не более 2,5 м.

Еще раз подчеркнем, что когда речь идет о таком серьезном деле, как фундамент, лучше провести максимально точные расчеты, и не экономить на строительных материалах и оборудовании.

Статья написана для сайта

Метки:Строительство

Применение профилированных труб

Для усиления свайного основания используют профилированные трубы размерами 3х6 см. Работы выполняются по следующей технологии: при помощи труб нужного размера последовательно соединяют сваи под всем зданием. Этот вариант применим, когда опоры возвышаются над поверхностью не меньше 0,7-0,8 м.

Приваривают трубы надо с внутренней стороны опор – в дальнейшем он не будут мешать проведению отделочных работ или установке защитных панелей. Если сваи выступают над землей более, чем на 0,7 м, приваривают трубы крест-накрест. Середину стыка закрепляют при помощи специальной металлической накладки. Так называется квадратная пластина размером 20х20 см.

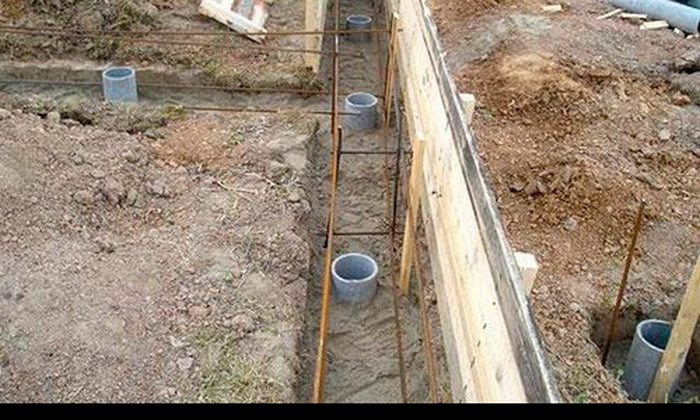

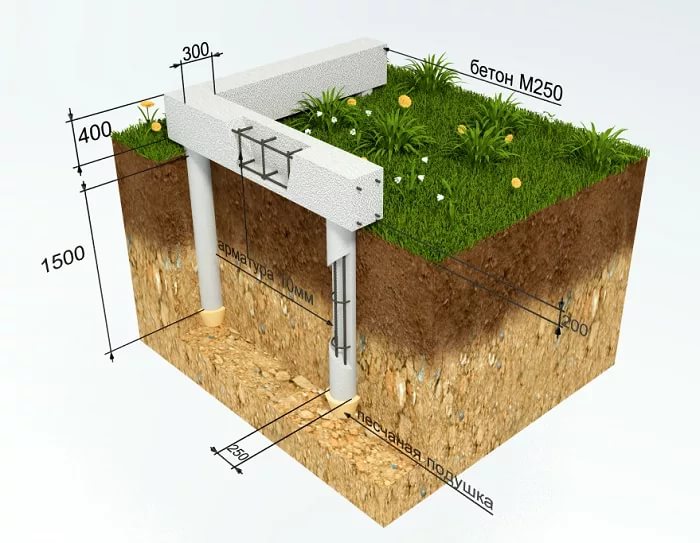

Устройство буронабивного фундамента

Схематическое изображение установки столба данным способом. Для возведения буронабивного фундаментного основания можно не применять спецтехнику. Вполне достаточно приобрести садовый бур. С его помощью в местах, предварительно рассчитанных и намеченных на грунте, необходимо пробурить скважины метровой глубины и диаметром 20 см.

Для увеличения площади фундаментной опоры на дне каждой скважины ломиком и саперной лопаткой можно сделать расширения, вынимая тем же буром грунт. Это позволяет увеличить несущую способность свайных основ раз в пять.

На дно каждой скважины засыпают и трамбуют гравий или щебенку.

Потом сваи иногда попросту заливают бетоном, но для увеличения прочности, их лучше армировать стальными стержнями.

Для одной сваи используют, как правило, 3 стержня диаметром 1,2 см. Эти стержни должны выступать над фундаментным уровнем примерно на 1дм. Концы потом войдут в балку, которая соединит сваи в фундаменте.

Что такое свайно-ленточное основание

Прежде всего нужно разобраться с особенностями конструкции.

Ленточно-свайный фундамент состоит из опор, находящихся в земле ниже точки промерзания, и ростверка. Лента позволяет равномерно распределять нагрузку. Заглубленная часть системы не дает металлическому каркасу сдвигаться под воздействием грунтовых вод.

Классическая конструкция с винтовыми сваями проигрывает в плане распределения продольных нагрузок. Лента остается устойчивой при поднятии или опускании опорных балок. Кроме того, эта система менее затратная.

Винтовые сооружения

Для изготовление подобных сооружений используются стальные трубы, имеющие с внешней стороны резьбовое устройство. Их внешний вид и принцип работы напоминает большие саморезы, которые вкручивают в почву.

Подобное винтовое основание можно использовать при самостоятельном строительстве. Для углубления в почву винтовых изделий применяется специальное оборудование. Также установку можно произвести вручную.

Для этого потребуются два или три человека. При закручивании свай следует осуществлять контроль вертикального положения. После того, как труба достигнет нужного уровня, её полость заливается бетоном.

В этом видео вы можете более детально ознакомиться с плюсами и минусами фундамента на винтовых сваях:

К минусам подобного устройства можно отнести необходимость точного определения уровня расположения опорных элементов. При расчёте следует учитывать:

• Характеристики почвы;
• Величину снежного покрова;
• Уровень промерзания грунта.

Винтовые конструкции должны обладать качественным сварным швом. При закручивании резьбовое соединение может повредиться.

В результате этого фундаментная основа потеряет несущую способность. Для защиты поверхностей винтовых изделий используют антикоррозийную краску.
