Из чего делают лестницы в многоквартирных домах

Типы пожарных лестниц

Нормативные документы подразделяют пожарные лестницы для эвакуации людей на 3 типа. К первой группе относятся те, которые размещаются внутри зданий и имеют . Вторая и третья группа открытых лестниц внутреннего и наружного размещения. Первые две категории размещаются в самом здании и предусмотрены проектом перед строительством. В отличие от внутренних эвакуационных лестниц, уличные представляют отдельный интерес и к ним предъявляются определенные требования. Причиной служит их нахождение на открытом воздухе под воздействием окружающей среды, что обуславливает применение конкретного вида материалов и требований по уходу за содержанием таких конструкций.

Типы пожарный лестниц.

Существуют еще так называемые условно-наружные лестницы. Заключается их условность в том, что установлены они в специальных отдельных помещениях, которые пристроены к фасаду. То есть их исполнение не входит во внутреннюю площадь здания, но и не находятся снаружи. Какой конструктивностью и материалом не отличалась бы лестница, эвакуация из здания должна быть предусмотрена со всех помещений, независимо от их расположения. Где бы ни находился человек во время чрезвычайной ситуации, у него всегда должна быть возможность покинуть его как минимум двумя путями.

Лестничная площадка: параметры и конфигурация

Ответить на вопрос, что такое лестничная площадка, может далеко не каждый, перечислить все элементы, входящие в состав данной конструкции. На самом деле, это очень важно, знать и понимать, что должно быть расположено на лестнице, а что является дополнительным «аксессуаром». Чтобы избавить вас от всех сомнений и догадок, мы предлагаем вам ознакомиться с нижеизложенной информацией.

От того, как выглядит лестница, можно сделать вывод о том, какие люди живут в подъезде

Основные типы лестниц

Межэтажные лестницы в зависимости планировки и расположения в помещении делятся на две большие категории: маршевые и винтовые.

Маршевые лестницы

Маршевые лестницы — этот тип лестничной конструкции, который признается одним из популярных в использовании. Во многом это определяется удобством эксплуатации такого вида лестниц практически в любом здании. Их конструкция состоит из одного или нескольких маршей (или иначе — пролетов), соединенных между собой одной или несколькими промежуточными площадками. Форма маршевых лестницы различна, она может быть прямой, изогнутой в трех проекциях, Z- или S-образной, либо иметь поворот.

Существует несколько видов маршевых лестниц, которые различаются между собой количеством маршевых элементов, так различают одно-, двух- или многомаршевые лестничные конструкции. По названию легко определить, сколько маршей используется в лестнице.

Как правило, в одном марше лестницы расположено не менее трех и не более пятнадцати ступеней. Традиционно используется марш в десять-одиннадцать ступеней — это количество считается оптимальным, обеспечивает легкость спуска или подъема. Более длинные конструкции разделяют промежуточными площадками, по ширине равными или чуть превышающими размеры лестничного марша. Во многом поворот, который может быть в 90, 180 или 360 градусов, также позволит сэкономить место, обратив фундаментальность конструкции в преимущество, так некоторые используют пространство под лестницей для какого-либо вспомогательного помещения.

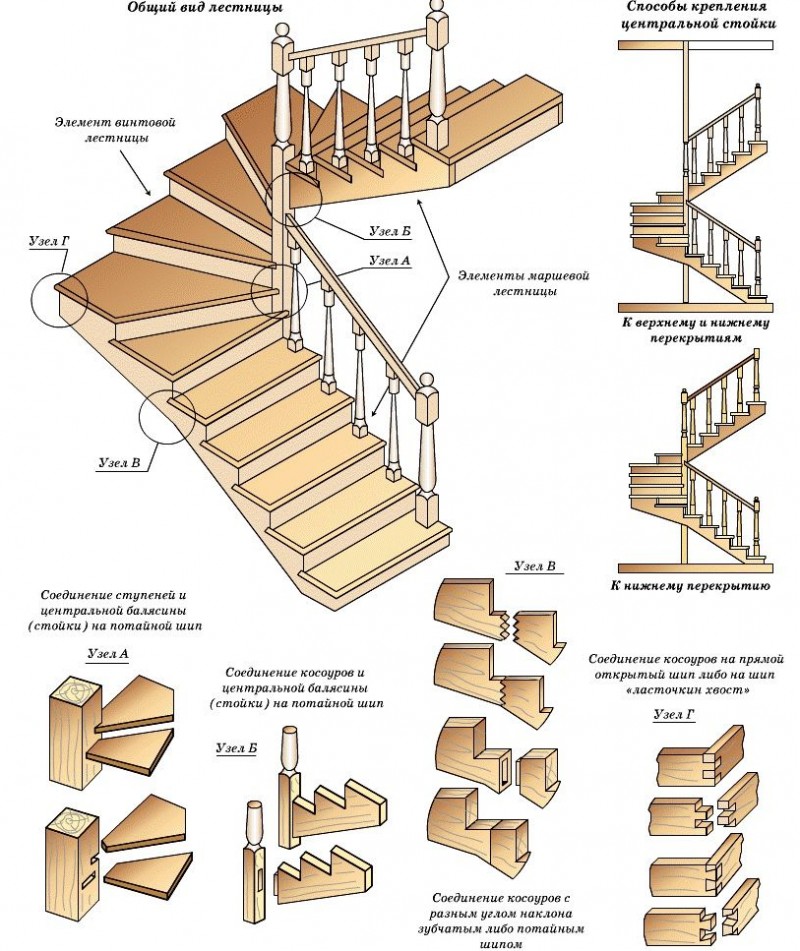

Винтовые лестницы

Винтовые лестницы , или иначе — спиральные, считаются альтернативой маршевым, вместе с тем они менее удобны для спуска или подъема. Поэтому такой тип лестницы задумывается больше как вспомогательный, чаще всего, выполняя функцию декорирования интерьера. Однако, для небольших помещений винтовая лестница — оптимальный вариант, так как она более компактна и не позволяет скрадывать лишнее пространство.

Вся конструкция винтовых лестниц обычно располагается вокруг центрального столба или колонны, образуя правильный радиус и поднимаясь вверх по спирали, а к основанию крепятся ступени. Узкой стороной ступени крепится к стойке, а широкой — к стене или ограждению. Форма ступенек винтовых лестниц, как правило, открытая, таким образом, подступенок отсутствует. Профиль конструкции именуется лестничный винт, который может иметь форму круга, квадрата, клина или прямоугольника.

Приняв решение установить в жилом помещении лестницу, можно потеряться во всем многообразии форм и видов их конструкций. Поэтому, прежде чем окончательно сделать выбор, стоит оценить не только преимущества внешнего вида, но и конструкторские удобства, а также единое направление художественного стиля в оформлении интерьера. Только удачное сочетание всех этих факторов позволит обеспечить удобство перемещения в многоэтажном доме.

Расчет и изображение лестницы в разрезе и плане

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку ().

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки ().

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию ().

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень ().

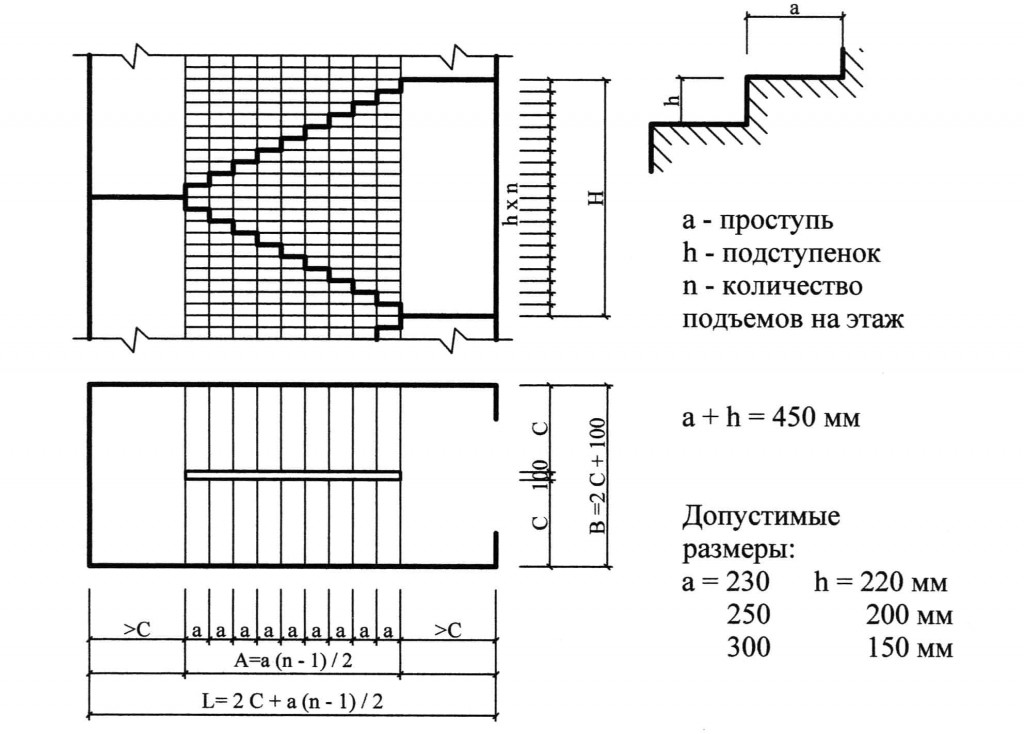

Рисунок 16 – Графическая разбивка лестничного марша

Лестничные клетки типа Л1, Л2, Н1, Н2: основные особенности и главные требования к ним

При возведении лестниц в многоуровневых помещениях строители должны принимать во внимание тот факт, что в случае возникновения пожара именно ступенчатая конструкция может стать единственным путем к выходу на воздух и спасению людей.

В зависимости от того, насколько приспособлена система к эвакуации находящихся в здании лиц, лестничные клетки принято подразделять на типы Н1, Н2, Л1 и Л2.

Перед тем, как приступить к проектированию многоуровневого здания, архитектор должен уделить особое внимание разработке эскизов лестничных клеток

Что из себя представляет лестничная клетка

Перед тем, как начнется сооружение лестницы, в здании для нее проектируется специальный вертикальный проем – лестничная клетка.

Лестничная клетка – это совокупность всех элементов ступенчатой конструкции, а также стен, потолка, пола, оконных и дверных проемов

Далее, после того, как конструкция будет возведена, лестничная клетка будет включать в себя такие элементы:

• ступенчатые марши;
• площадки;
• ограждения;
• стенки с дверными и оконными проемами;
• перекрытия и полы.

Типы ступенчатых площадок квалифицируются в зависимости от их пожарной безопасности и степени задымляемости при возникновении очага возгорания

Основным критерием, по которому происходит подразделение лестничных клеток на типы является пожарная безопасность и беспрепятственная эвакуация людей в случае возникновения очага возгорания и задымленности.

При пожаре именно лестница может являться единственным путем для эвакуации людей из здания

Обычные лестничные площадки

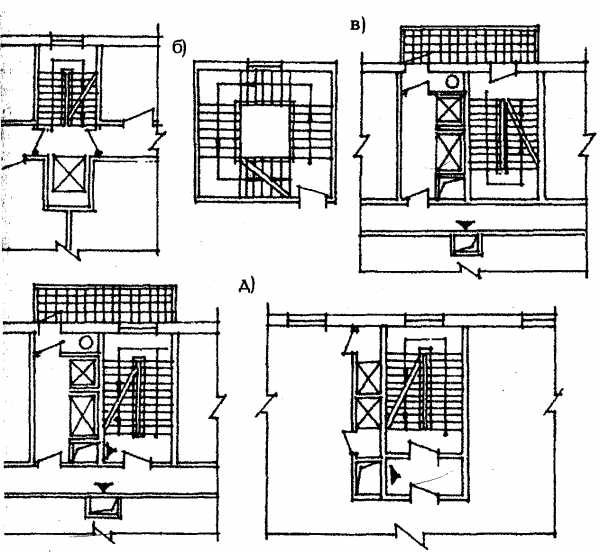

На данном чертеже схематично продемонстрированы два типа обычных лестничных систем – Л1 и Л2

Тип Л1

Ступенчатая площадка Л1 характеризуется наличием на каждом этаже застекленных окон, расположенных в несущей стене здания, через которые в помещение поступает естественный свет. В некоторых случаях эти просветы в стене могут быть не застеклены.

На каждом уровне лестничной клетки, относящейся к типу Л1, должны находиться застекленные оконные проемы

Тип Л2

Тип Л2 характеризуется наличием естественного освещения, поступающего на клетку через стенные  застекленные либо открытые просветы

Незадымляемые лестничные клетки

Основными требованиями, предъявляемыми к данному типу систем, являются:

• наличие специальных шлюзов для поступления на ступенчатую клетку воздушных потоков из чистой от дыма зоны;
• присутствие эвакуационных ходов, позволяющих людям покинуть опасное помещение в момент возгорания.

Незадымляемые конструкции также имеют свое подразделение – это типы Н1, Н2 и Н3. Разберем их более детально.

Во многих многоэтажных зданиях применяют лестничные клетки незадымляемого типа, которые более безопасны для эксплуатации в экстремальных условиях

Тип Н1

Данный тип лестничных клеток имеет вход с этажей строения через уличную часть постройки по открытому переходу, свободному от дыма. Такой вид конструкции часто применяется в административных, общественных и учебных заведениях, чья высота превышает 30 метров. Он считается наиболее приспособленным для проведения эвакуации людей из здания, охваченного дымом.

Отличительной особенностью ступенчатой клетки типа Н1 является наличия выхода с лестницы прямо на улицу

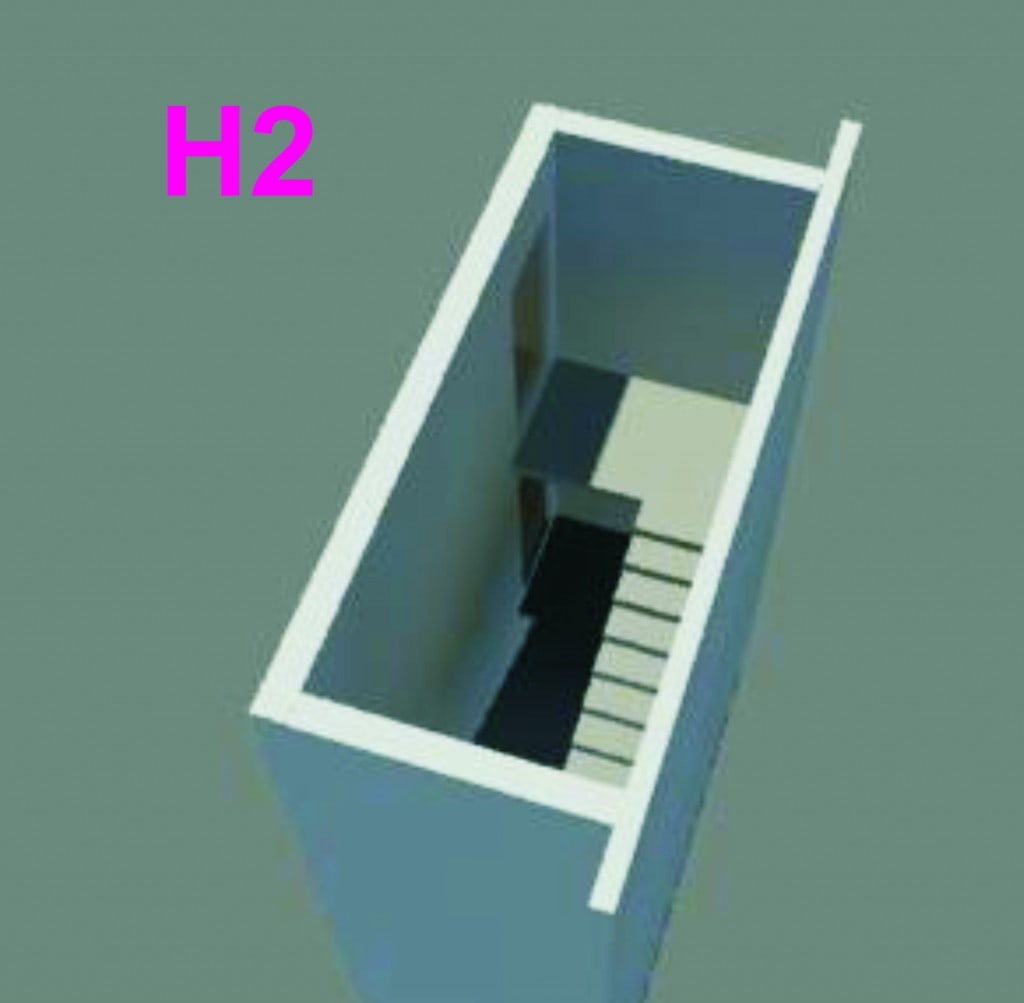

Тип Н2

Тип Н2 оснащен специальным подпором для подачи чистого воздушного потока при пожаре

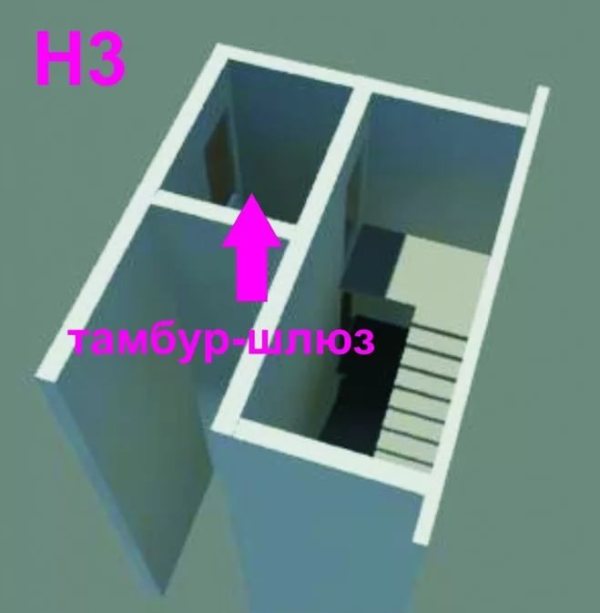

Тип Н3

Незадымляемая ступенчатая клетка вида Н3 оснащена входом с этажа через тамбур, а также кислородным подпором с возможностью многократной подачи воздуха людям в случае возгорания в помещении.

Если речь идет о невысоких зданиях, то здесь чаще применяют обычные лестницы типа Л1 и Л2, в высотках же необходимо возводить системы, относящиеся к типам Н1, Н2 и Н3

Мы рассмотрели основные типы лестничных клеток, согласно стандартам СНиП. Однако вышеперечисленная классификация не касается хозяйственных ступенчатых конструкций, установленных в дачных жилищах для перехода между двумя-тремя уровнями.

Особенности монтажа

Установка лестничной конструкции включает создание всех элементов и соединение их в единую конструкцию согласно чертежу и строительным нормам. Технология монтажа включает следующие этапы:

• Создание косоура или тетивы.
• Монтаж опоры на место.
• Установка опорных элементов для ступеней.
• Сборка ступеней и подступенков.

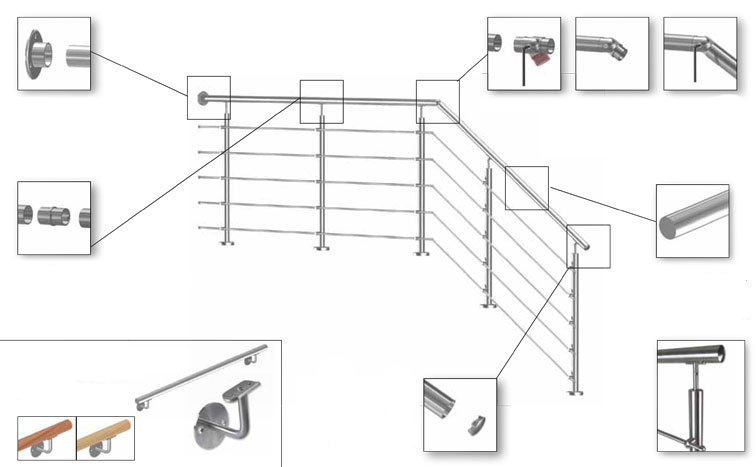

• Крепление ограждений – поручней, балясин, столбов.
• Декорирование, покраска.
• Проверка креплений, сдача в эксплуатацию.

Важно! Объем лестничного марша задается не только полезной шириной, но также размерами переходных площадок. Для удобства эксплуатации минимальная их протяженность должна равнять среднему шагу – 0,6-0,7 м, а при обустройстве поворота – наименьшая полезная площадь от 1 м².

Что будет, если лестница содержится неправильно

За это вам назначат административный штраф по ст. КоАП РФ:

• для должностных лиц – 4 000–5 000 рублей;
• для юридических лиц – 40 000–50 000 рублей.

Такие дела рассматривает орган ГЖН. Судебная практика неутешительная – суды поддерживают ГЖИ.

ГЖИ в ходе проверки установила, что наниматель квартиры заложил сквозной проход первого этажа лестничной клетки дома. За это она привлекла управляющую организацию к административной ответственности по ст. КоАП РФ.

Суд назначил штраф в размере 41 000 рублей. Управляющая организация оспорила постановление, постаралась объяснить, что направляла нанимателю предупреждение о необходимости предоставить документы, подтверждающие правомерность выполненных работ. Предупреждение было одно, а затем – три года бездействия.

Выяснилось, что установленная перегородка мешала управляющей организации выполнять плановые и внеплановые осмотры. На основании этого суд решил, что управляющая организация не в должной степени содержала общедомовое имущество, то есть не выполняла свои прямые обязанности. Постановление предыдущего суда оставили в силе.

Но не все дела заканчиваются плохо для управляющей организации. Есть постановление Девятнадцатого арбитражного апелляционного суда от по делу N А14-13028/2015. Суд решил, что УО не несёт ответственность за нарушение требований жилищного законодательства, которое произошло по вине других лиц.

Тем не менее таких дел мало и нарушение п. Правил N 170 собственниками чаще всего будет выходить боком УО и ТСЖ.

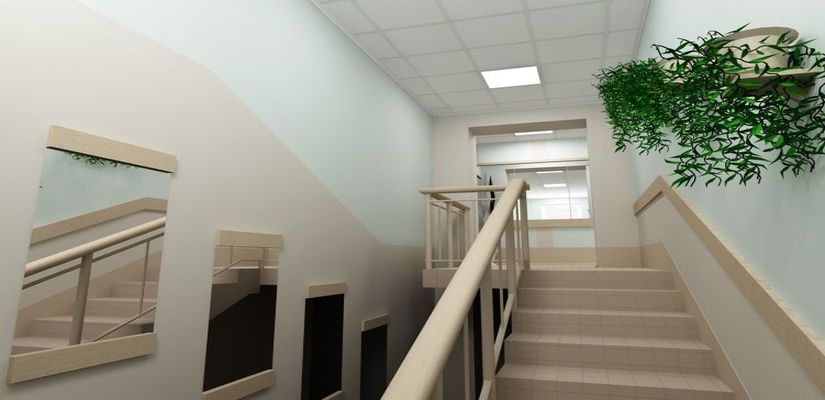

Оформление стен лестничных площадок: рассмотрим варианты | Эксперты отделки

Гусевский Андрей АнатольевичВыбираем оформление стен лестничных площадок

Декор стен вдоль лестницы украсит само помещение. На данной оформление повлияют несколько факторов, в первую очередь все будет зависеть от вида площадок, ведь их несколько.

Сегодня мы рассмотрим, как оформить стены лестницы, на что обратить внимание и какие материалы стоит применить. На видео в этой статье можно будет посмотреть отдельные моменты этой работы.

Что повлияет на выбор

Оформление стен лестничного проема может делаться многими материалами, но они должны отвечать определенным требованиям:

Что надо будет учесть

Декор стены на лестнице определяется не просто вкусом владельца, но на это влияют и некоторые факторы.

Давайте с ними ознакомимся поближе:

• Прежде сего это форма и размеры самого помещения.
• Так же будет иметь значение и наличие живности. Ведь если у вас есть собака или кот, тогда они могут повредить отделку и тут мягкие материалы не подойдут.
• Общее освещение. Если оно не достаточно, тогда темные тона применять нельзя. Ведь в этом случае надо будет делать и дополнительное освещение.
• Так же будут иметь значение и потолки. Если они низкие, тогда не каждый рисунок подойдет. Надо будет выбирать прямоугольные и располагать их вертикально. Это увеличит визуально пространство.
• Отделка стен и должна делаться в стиле всего дома. Ведь если все сделано в классике, тогда кантри будет просто неуместно.

Варианты отделки стен

Декор стены вдоль лестницы можно сделать разными материалами. Рынок продаж наполнен данными товарами. Но в основном не выбирают один материал.

Наиболее привлекательно смотрятся комбинированные материалы.  Так что давайте теперь рассмотрим варианты отделки.

Штукатурка стен

Оформление стены вдоль лестницы можно сделать при помощи простой штукатурки (см. Штукатурим стены своими руками по всем правилам). Это практичный материал и довольно дешевый.

Штукатурка и покраска стен возле лестницы

 Итак:

• Вы поучаете качественную плоскость, которая прекрасно противостоит влаге и перемене температур. Такая отделка особенно актуальна в неотапливаемом помещении;
• Уборка довольно просто и не занимает много времени;
• Можно выбрать краситель по кусу, ведь их крайне много. Вполне можно подобрать нужный цвет и оттенок.

Плитка или декоративный камень

Дизайн стены лестницы вполне можно оформить и плиткой  (см. Декорaтивнaя облицовочнaя плиткa: виды и особенности). Так же некоторые применяют и камень. Но цена камня будет дороже. Особенно если он натуральный. Такую работу вполне можно будет сделать своими руками и цена выйдет не высокая.

Камень для отделки стен лестницы

• Данный материал есть в розничной торговле многих цветов. Так же вы можете подобрать и нужный размер, тогда отходов будет не много;
• Прекрасно противостоит механическим воздействиям;
• Вполне можно сделать и нужный рисунок, особенно если вы творческий человек;
• Плитка или камень прекрасно переносят перепады температур и повышенную влажность;

Внимание: Особенно хорошо данный вид отделки выглядит в комбинации с другими материалами. Это и плиты, и покраска.

Стеновые панели

Декоративное оформление стен лестниц данным материалом можно встретить довольно часто. Особенно оно будет полезно в местах, где ходит много людей или есть домашние питомцы. Данное покрытие хорошо переносит механические воздействия и служит достаточно долго.

Панели можно разделить на несколько видов по их форме:

Панели в виде плит для лестницы Оригинальная комбинация панелей для стен по их видам Применяем реечные панели под дерево Деревянные реечные панели под лестницу сделанную из древесины Для большого помещения с высокими потолками вполне подойдет и отделка под кирпич Декоративные стены лестницы плиткой с подсветкой

Внимание: Оформление стены с лестницей надо подбирать и в зависимости от материала. Здесь основным будет покрытие самих ступеней и перил. Это должен быть комплекс отделки. Так что отталкиваться надо прежде всего именно от ступеней.

Пожарная безопасность на лестничных клетках

Самой страшной стихией во все времена считался огонь. Много воды утекло с тех пор, как Прометей научил людей пользоваться его благами.

Но до сегодняшнего времени остро стоит вопрос о противопожарной безопасности.

Особенно опасен пожар в многоэтажных зданиях, вмещающих одновременно большое число людей.

Виды лестничных незадымляемых конструкций (часть 1)

Общие требования к незадымляемым лестницам

По правилам противопожарной безопасности все незадымляемые лестницы обязаны оборудоваться аварийным освещением. По ширине дверной проем должен составлять не менее 1,2 метра, а высота его превышать 1,9 метра.

Выходы с лестничных маршей не следует устраивать по ширине уже пролета.

Если незадымляемая клетка устраивается через стену с шахтой лифта, то в этой стене устраивается вентиляционное отверстие на уровне верхнего этажа для свободного доступа воздуха.

В проходах к незадымляемым лестницам и на лестничных площадках нельзя располагать личные вещи. Запрещено самостоятельно монтировать не предусмотренные строительным проектом перегородки. Также нельзя прорубать проходы в существующих противопожарных переборках.

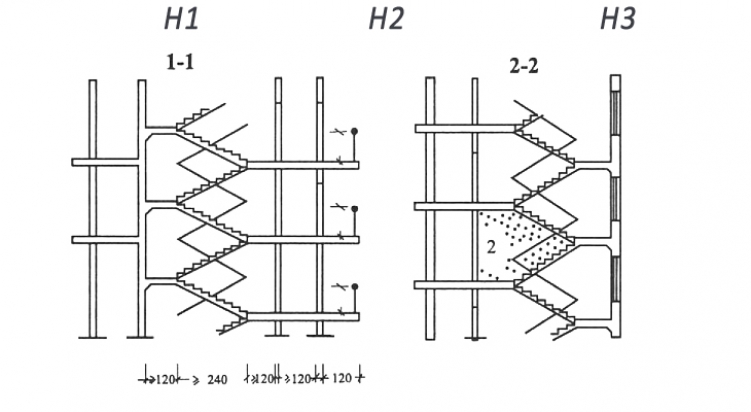

Виды незадымляемых лестниц (часть вторая, разрез)

Незадымляемые лестничные марши должны быть оборудованы поручнями из негорючих и мало нагревающихся материалов.

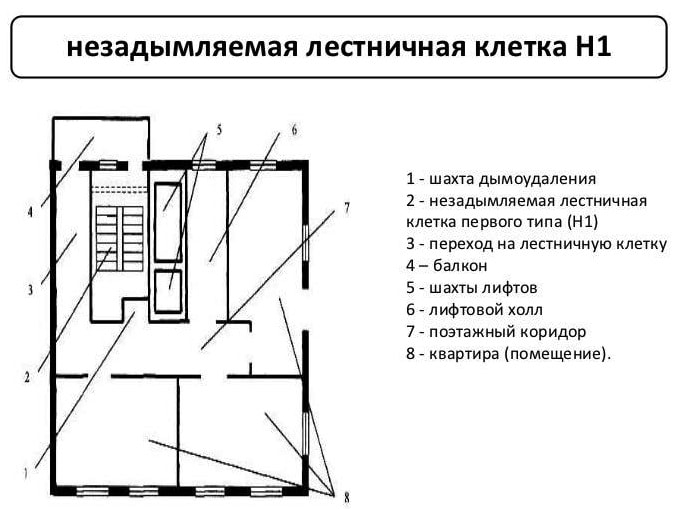

Устройство незадымляемых лестниц первого типа (Н1)

В зданиях выше тридцати метров согласно «Строительным нормам и правилам» должны быть устроены лестничные клетки по классу незадымляемости Н1.

Это тип требует устройства лестниц, на которые можно попасть с площадок этажа через пространство с открытым воздухом. Конструктивная особенность таких сооружений в том, что они не связаны напрямую с этажами здания.

Обычно клетки Н1 располагаются в углах зданий и сооружений с наветренной стороны и имеют переходы балконного вида, огражденные защитными экранами.

Переход можно выполнить в виде лоджии или открытой галерей, ширина прохода должна составлять не менее 1,2 метра. Ширина простенка между проходами, а равно и промежуток до ближайшего окна не может быть менее двух метров.

Ширина прохода должна обеспечивать транспортировку пострадавших от пожара людей на носилках!

Устройство незадымляемых лестниц второго типа (Н2)

Лестницы, устраиваемые по типу Н2, рекомендованы в зданиях, верхний этаж которых располагается на высоте от двадцати восьми до пятидесяти метров.

Воздушный подпор в клетки Н2 устраивается по принципу печной тяги и может быть постоянным или открывающимся во время пожарной тревоги.

Также возможно устройство автономного подпора от воздушных электронасосов.

Незадымляемая холодная лестница

Принцип работы незадымляемой лестницы (ПД — притяжная вентиляционная система)

Электрические насосы, обеспечивающие давление воздуха, должны быть снабжены источниками бесперебойного тяги (или подпора) должна быть тщательно рассчитана при проектировании вентиляции.

Давление должно быть таким, чтобы противопожарные двери на лестницу смог открыть любой человек.

На нижнем этаже давление на двери должно составлять не менее двадцати паскалей, на верхнем – не более ста пятидесяти паскалей.

Вход на лестничные марши Н2 устраивается через тамбуры или шлюзы, оборудованные противопожарными дверями соответствующей категории.

Целесообразно устраивать в незадымляемых клетках второй категории вертикальные перегородки через каждые семь или восемь этажей. Подпор воздуха монтируется в верхние зоны получившихся отсеков.

Устройство незадымляемых лестниц третьего типа (Н3)

Третий вид незадымляемых лестничных клеток тоже использует подпор воздуха. Отличие от клеток, устроенных по типу Н2, заключается в устройстве особых помещений для прохода людей с самозакрывающимися дверями на доводчиках.

Размеры помещений должны составлять не менее четырех квадратных метров. Подпор воздуха в клетках такого класса осуществляется как в занимаемое лестницей пространство, так и в устроенные таким образом шлюзы.

Воздушная тяга может осуществляться на постоянной основе или включаться автоматически во время возгорания или задымления.

Материалы для изготовления

Основным материалом, применяющимся при строительстве эвакуационных незадымляемых проходов, является бетон. Бетон безопасен в противопожарном отношении, прочен и удобен в эксплуатации.

Применение стальных конструкций, например ограждений или дверей, является дополнением к бетонной основе. Также применение металлических пролетов может быть оправдано в легких конструкциях зданий.

Применение деревянных элементов возможно в малом объеме, например деревянные ручки дверей или поручни, при условии их обработки противопожарными составами.

Другие типы строительных материалов при устройстве незадымляемых лестниц практически не используются.

Другие типы эвакуационных конструкций

В качестве альтернативы незадымляемым лестницам могут использоваться и другие конструкции. Например лестничные клетки категории Л1 и Л2 с естественным освещением через оконные проемы.

Также устраиваются различные пожарные лестницы по ГОСТу снаружи жилых и общественных зданий.

В случае пожара по таким лестницам проводится эвакуация и доставляется противопожарное оборудование.

В этой статье было подробно описано устройство незадымляемых лестничных клеток. Для чего они необходимы, какие бывают разновидности.

Кроме того, рассмотрены общие принципы противопожарной безопасности применительно к лестничным клеткам.

Наш сайт посвящен лестницам и всем, что с ними связано, поэтому задавайте вопросы, предлагайте интересные темы для статей – наши авторы исполнят любые пожелания посетителей сайта.

По каким характеристикам проверяются выходы незадымляемого типа пожарниками

Важно знать, по каким параметрам происходит проверка эвакуационных путей.

При сдаче многоэтажного дома в эксплуатацию:

• Соответствие размеров основным параметрам;
• Осмотр целостности конструкции сооружения;
• Оценка качества защитного покрытия;
• Наличие целостности сварочного шва;
• Соответствие требованиям по размещению незадымляемой лестничной коробки;
• Проведение испытания на прочность следующих элементов конструкции: ступеней, балочных креплений, площадок, ограждений лестниц и крыши.

Кроме того, раз в 5 лет возможность эксплуатации эвакуационных выходов проверяется по следующим характеристикам:

• Проверка целостности конструкции сооружения;
• Отсутствие в сварочных швах трещин;
• Качество защитного покрытия;
• Целостность балочных креплений лестницы;

На прочность испытывают:

1. Ступеньки;
2. Лестничные ограждения;
3. Площадки;
4. Балконные ограждения.

Все выше описанные требования, предъявляемые к незадымляемым лестничным клеткам, важно знать не только архитекторам и сотрудникам строительных компаний, но и простому человеку.

Двух и трехэтажные особняки также должны быть оснащены эвакуационными выходами.

Государственный стандарт

При проектировании любой лестницы следует руководствоваться прежде всего нормативами, предусматриваемыми ГОСТ 98-18-2015. Принят этот документ Международным советом по стандартизации был 29 мая 2015 г. Помимо России, его подписали представители таких стран, как Армения, Киргизия, Казахстан и Таджикистан.

Помимо ГОСТ 98-18-2015, при изготовлении лестниц должны соблюдаться также нормативы, предусмотренные ГОСТ:

• 23120-78 — требования к изделиям маршевым;

• 23258-88 — средства подмащивания;

• 25772-83 — ограждение лестничных конструкций;

• 8556-72 — перенос пожарных конструкций.

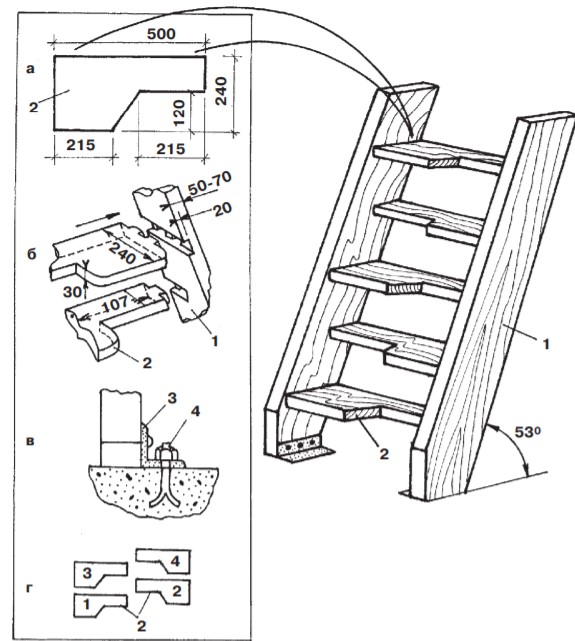

При сборке приставных лестниц следует руководствоваться в том числе и требованиями документа Р53254-2009 (технические условия для наружных изделий).

Пример планировки лестнично-лифтового узла

Лифтовой узел расположен в центральной части здания.

Одна лестничная клетка с проходом через лоджию, вторая — с подпором воздуха 20 Па (2 кгс/м2) и рассечкой с пределом огнестойкости 0,75 ч на восьмом этаже.

В данном примере обе лестничные клетки расположены вдоль наружных стен. Вместе с лоджией, тамбуром и подходами к лестницам они занимают значительную длину светового фронта здания. Устройство на лестнице с подпором воздуха двух оконных проемов, предусмотренных композиционным соображениям в данном проекте, требует увеличения мощности вентиляционной системы, обеспечивающей подпор.

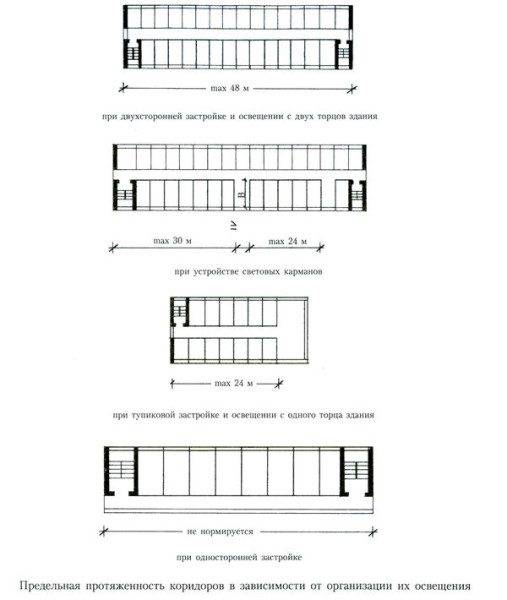

В проекте отсутствует деление коридора самозакрывающимися дверями на отсеки и не предусмотрена система дымоудаления.
