Инструкция по монтажу металлочерепицы своими руками

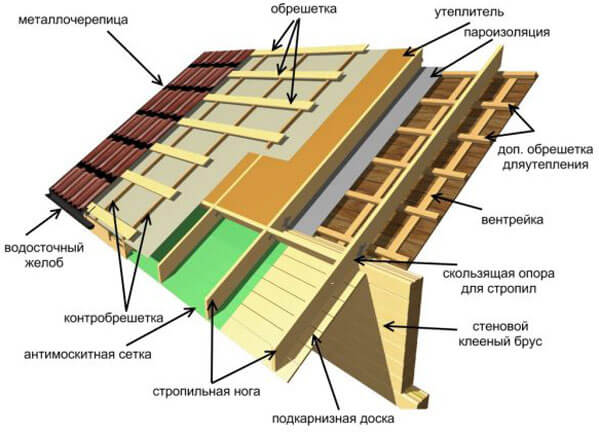

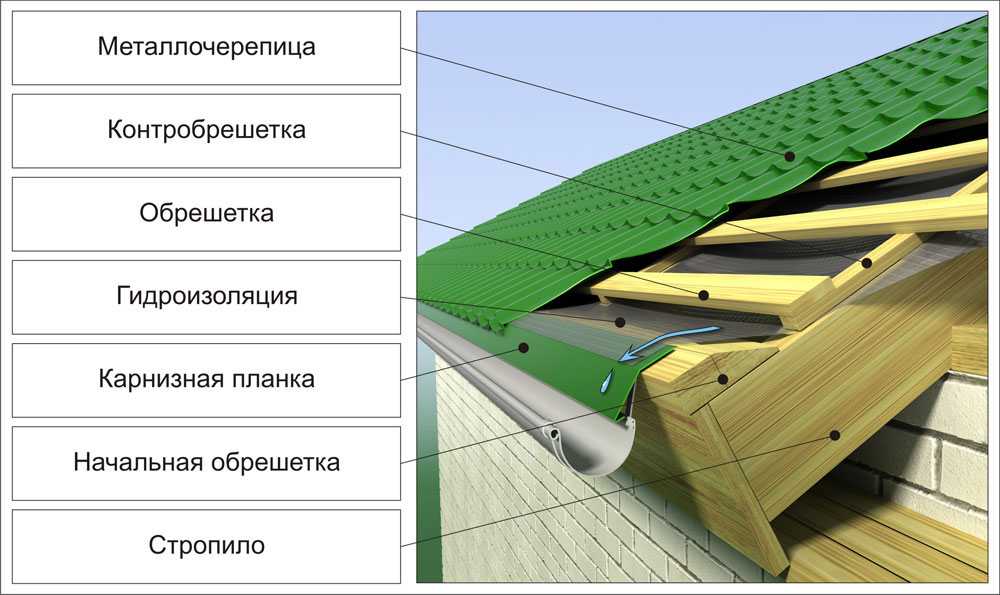

Из каких элементов состоит крыша дома

Крыша — это общее понятие конструкции, которая закрывает пространство над головой от осадков, солнечных лучей и других внешних воздействий. В частном домостроительстве под крышей подразумевают многослойную конструкцию, расположенную на специальных монтажных узлах — балках, лагах, которые, в свою очередь, крепятся к стенам и перекрытиям дома. Кровля, состоящая из ряда слоев различных материалов, получила название кровельного пирога.

Общий проект крыши и расходы на ее возведение или ремонт в значительной степени зависят от кровельных материалов, которые будут использоваться. При этом, вне зависимости от их характеристик, общая схема кровельного пирога состоит из таких элементов (перечисление снизу вверх):

1. Стропила — это несущие балки, на которых держится вся конструкция. В зависимости от конфигурации крыши, они могут образовывать один или несколько скатов. Самый популярный вариант крыши — двускатная. В ней своими нижними концами стропила опираются на мауэрлат — деревянную обвязку по периметру стены, а верхние концы образуют вершины треугольника.
2. Пароизоляция. Она нужна для того, чтобы влага из внутренних помещений не проникала в утеплитель. Набивается изнутри к стропилам. Неважно, какое помещение под крышей — холодный чердак или отапливаемая мансарда — за счет разности температур внутри всегда образовывается конденсат. Слой пароизоляционной пленки не дает ему попасть в утеплитель и прочие составляющие кровельного пирога.
3. Утеплитель. Если даже под крышей нет жилого помещения, а только холодный чердак, утеплитель все равно нужен, так как до одной пятой части тепла теряется через межэтажное перекрытие и кровлю. Большую популярность в качестве кровельного утеплителя получила минеральная вата. Она экологична, не является горючей, имеет малый вес. Одно плохо: теряет свои свойства под воздействием влаги, поэтому ее и надо покрывать мембранами с обеих сторон. Плиты минваты очень удобно закладывать между стропилами.
4. Гидроизоляция также выступает в качестве мембраны, только, в отличие от нижней пленки, этот материал пропускает молекулы пара, а вот вода через нее уже не пройдет. Порядок «гидроизоляция сверху, а пароизоляция — изнутри помещения» очень важен, иначе утеплитель будет намокать со временем.
5. Контробрешетка. Это рейки, которые набиваются вдоль стропил. У них двоякая функция: они обеспечивают плотное прилегание гидроизоляции к стропилам, а также обеспечивают вентиляционный зазор между мембраной и финишным кровельным покрытием. При использовании профнастила, фальцевой кровли, металлочерепицы и т. д. образуется конденсат, который должен испаряться при прохождении воздуха через вентзазор.
6. Обрешетка. Она представляет из себя рейки, доски или сплошное покрытие, но уже набиваемые поперек стропил. Непосредственно на него осуществляется монтаж финишного покрытия. В случае применения жестких материалов используется разреженная обрешетка. Мягкая кровля требует обустройства сплошной подложки, в роли которой выступает листовая фанера или плиты OSB.
7. Финишное покрытие. Называется так потому, что укладывается последним. Оно будет принимать на себя все воздействия окружающей среды: осадки, солнечные лучи, ветер, поэтому к его выбору стоит подойти ответственно.

Инструкция по монтажу кровли из металлочерепицы своими руками.

1. Подготовительные работы.

Крыша из металлочерепицы начинается с замеров и расчетов. Так как процесс изготовления металлочерепицы представляет  собой ее выпрессовку из свёрнутого в барабан весьма длинного листа металла, то существует возможность изготовления  листов метталочерепицы длинной равной длине ската крыши. Иногда, при особо большой длине ската, приходится разделять эти большие листы (на всю длину ската) на несколько листов поменьше. Это обусловлено сложностью монтажа и транспортировки особо длинных листов.

Первоначальные оценочные расчеты производятся по чертежам проекта. Однако непосредственно перед заказом, необходимо измерить размер самой конструкции. Длину принимают равной длине ската крыши. Кстати, при монтаже лист металлочерепицы припускают на 40мм над карнизом для того, чтобы на коньке образовалось вентиляционное отверстие. При нарезке листов по длине на несколько частей их длину необходимо увеличить на размер нахлеста, одну поперечную волну, в большинстве своем это расстояние составляет порядка 250 мм.

По ширине расчет ведется согласно кратности полезной ширины листа относительно ширины ската кровли. Проще всего его вести при простых прямоугольных скатах. Однако даже в данной ситуации каждый скат в любом случае измеряется и просчитывается отдельно.

Профиль карниза при расчетах должен образовывать поперечный рисунок в виде единой линии, а при различной длине листов их шаг должен быть кратным шагу поперечной волны.

При необходимости подрезки листов на месте монтажа метталочерепицу допускается разрезать только специальным инструментом либо ножницами по металлу. Использование абразивных отрезных дисков запрещено.

Помимо этого после разреза необходимо тщательно очистить поверхность от металлической стружки, в противном случае она заржавеет и испортит внешний вид кровли. Кстати, правило очистки от стружки касается не только обрезки листов, не забываете производить эту процедуру и после их сверления при крепеже.

Помимо уборки лишнего мусора с листов, запомните, что без надобности не наступайте на них. Однако если это и необходимо, то передвигаться следует в мягкой обуви и лишь в тех местах, где проходит обрешетка, аккуратно ступая в изгиб волны.

Перед монтажом самих листов изначально вам необходимо будет прикрепить при помощи оцинкованных гвоздей торцевую планку и карнизную.

А если в конструкции кровли имеется внутренний стык, то еще (в месте этого стыка) крепится специальная планка для разжелобки.

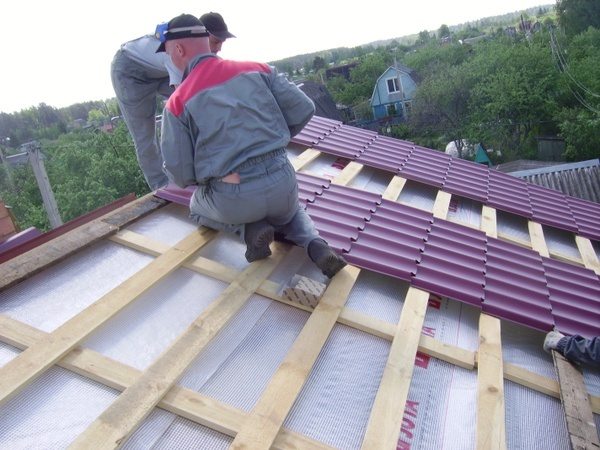

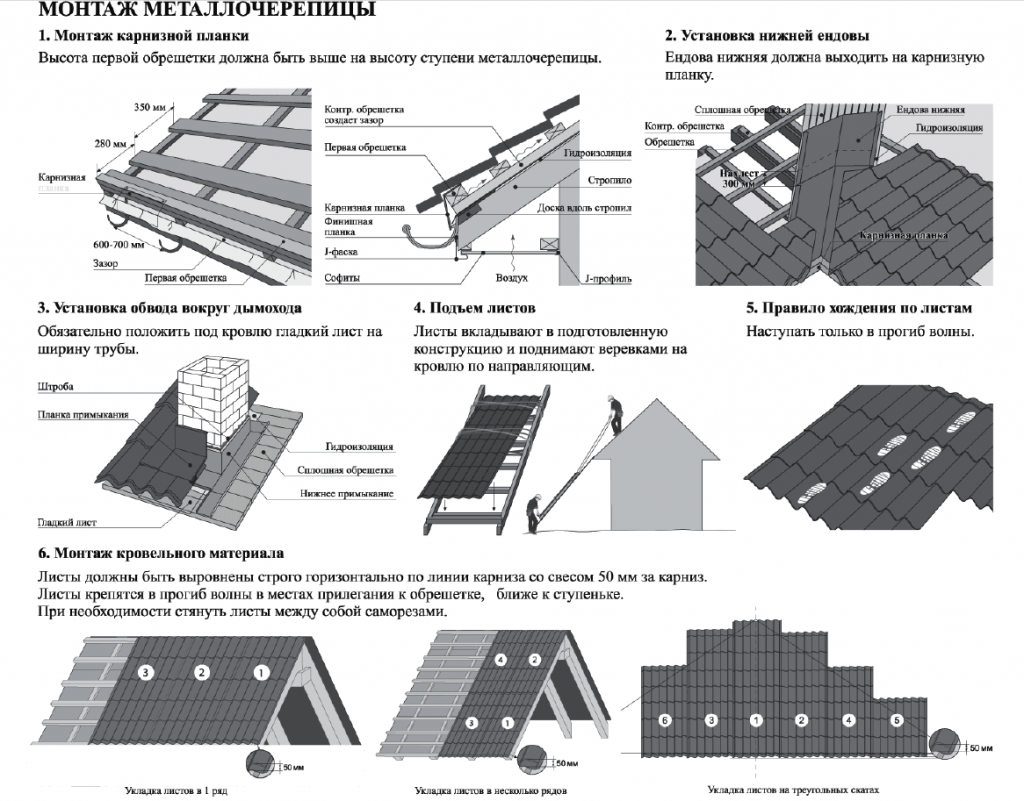

2. Технология монтажа кровли из металлочерепицы.

1. Непосредственно монтаж листов начинается: при двухскатной кровле – с торца, при шатровой – с самого высокого места ската. Волна каждого последующего листа должна перекрываться волной предыдущего.
2. Монтировать листы допускается как слева на право, так и в противоположном направлении, но при этом необходимо все равно соблюдать порядок нахлеста листов.
3. Для достижения прямолинейности линии карниза в самом начале необходимо скрепить между собой несколько листов, без их крепления к обрешетки. Затем, закрепив их одним саморезом вверху, еще раз выравниваем низ и производим их крепеж к обрешетке. Саморезы с уплотнительной шайбой ввинчиваются в прогиб профиля под поперечной волной. На один квадратный метр площади необходимо использовать 8 саморезов.
4. После завершения работы по монтажу листов металлопрофиля к обрешетке вам предстоит прикрепить ветровую и коньковую планку. Последняя крепится с подкладкой под нее уплотнителя.
5. Ну, а в завершении на расстоянии 350 мм от карниза кровли крепится снегозадерживающие планки. Верхняя часть снегозадерживающей планки крепится длинными саморезами насквозь к обрешетке, по каждой второй волне. Нижний край крепится саморезами обычного размера только к листам металлопрофиля, опять же по каждой второй волне.
6. Монтаж таких сквозных элементов как мансардные окна, и пожарные люки необходимо монтировать согласно прилагаемой к ним инструкции, но в любом случае все стыки при прохождении сквозных элементов через кровли должны быть надежно загерметизированы.

В заключении хотелось бы отметить, что монтаж кровли из металлочерепицы своими руками не такое уже сложное мероприятие, как кажется на первый взгляд. Лучше самостоятельно произвести монтаж, чем доверить это дело приезжим шабашникам.

Удачного монтажа!

Расчет количества черепицы

Рассчитать объем материалов для устройства обычной двускатной крыши довольно просто. Необходимо общую длину сооружения (измеряется по стороне, параллельной коньку) разделить на модульную ширину листа металлочерепицы, а затем округлить в большую сторону. Вы получите число цельных 6-волновых полос, укладываемых от конька до свеса карниза. Остается набрать длину полос из листов стандартного размера с учетом нахлеста 50 мм и умножить их количество на 2 (два кровельных ската).

Справка Число карнизных и коньковых планок определяется путем замеров здания. Но учтите такой момент: длина фасонных элементов равна 2 м, что с учетом нахлестов составит 1950 мм, поэтому полосы нужно брать с запасом 10%.

Схема раскладки листов по скатам различной формы

Для четырехскатных и вальмовых крыш с плоскостями, пересекающимися под разными углами, алгоритм расчета несколько сложнее. Количество вертикальных 6-волновых полос определяется таким же образом, только по наибольшей ширине каждой перекрываемой плоскости. Дальше производится набор из листов с разным числом модулей, но с учетом подгонки и последующей стыковки в местах пересечения плоскостей.

Совет. Поскольку по умолчанию вы не имеете большого опыта в монтаже кровель, то при закупке металлочерепицы следует предусмотреть запас в размере 10—15%. Чтобы ознакомиться с полезными рекомендациями по выбору длины изделий, просмотрите короткое видео:

Формирование обрешетки ↑

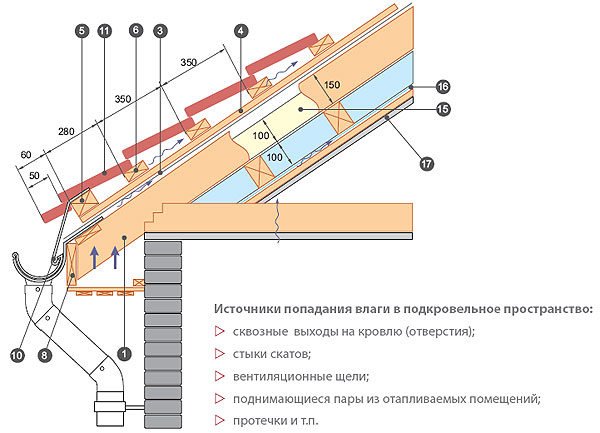

Следующий этап работ – монтаж обрешетки. Обязательно формируется воздушная прослойка между будущей поверхностью металлочерепицы и гидроизоляционным слоем. Ее высота должна быть не менее 50 мм. Для реализации этого поверх пленки монтируют дистанционные рейки высотой до 25 мм.

И уже поверх этих реек можно набивать доски обрешетки. Их технология укладки напрямую зависит от следующих параметров крыши.

• Расстояние между волнами. На рисунке выше показы точные расстояния досок для различных моделей металлочерепицы.
• Угол ската и возможность проведения на нем ремонтных работ. Обрешетка должна выдержать не только максимальную массу снеговой шапки, но и вес взрослого человека.
• Форма кровли. При наличии ендов или нескольких коньков может измениться схема установки обрешетки.

Оптимальные размеры используемых досок должны составлять по высоте до 50 мм шириной 10 мм и длиной 6 м. В таком случае при правильно сделанном расчете порезки объем некондиционных остатков будет минимальным. Предварительная схема раскроя материала.

Специалисты рекомендуют монтировать большие по размерам листы у карниза. Это позволит быстро выполнить установку и минимизирует вероятность попадания влаги через стыки. При креплении первого листа не нужно полностью затягивать саморезы – может понадобиться переустановить его. Следующий элемент устанавливается по горизонтали. Положив первый ряд можно перемещаться выше, в сторону конька.

До того как правильно крепить металлочерепицу, необходимо ознакомиться со следующими рекомендациями.

• Нужно подобрать оптимальные размеры листов. Обычно их ширина составляет от 1160 до 1180 мм.
• При расчете учитывается нахлест элементов друг на друга. Он может быть равен от 110 до 116 мм.
• Для плотного примыкания к коньку следует использовать уплотнитель для металлочерепицы. Он изготавливается из вспененного полиэтилена и имеет волновую форму. Благодаря этому прижим конька к основному покрытию будет надежно герметизирован.

Расчеты. Рассчитать, сколько же понадобится материала, проще всего так:

• в уменьшенном масштабе выполняют чертеж кровли;
• «накладывают» на него кровельные листы с учетом, что стыки и волны должны составить одно целое, и по длине, и по ширине кровли. И сразу станет понятно, какие из них удобнее будет использовать и в каком количестве.

СоветПри наличии ендов обязательно заранее продумывается их обустройство. Для этого можно сделать сливной скат для атмосферных осадков из плотного кровельного покрытия (битума) или установить специальный пластиковый желоб.

Правильное устройство холодной кровли из металлочерепицы полностью аналогично вышеописанной. Исключение составляет отсутствие теплоизоляционного слоя.

Правила монтажа металлочерепицы на трапециевидных и треугольных скатах

ВНИМАНИЕ! Убедитесь в работоспособности гидроизоляции и возможности реализовать запланированные мероприятия по обеспечению вентиляции подкровельного пространства.

Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов.

Смонтируйте карнизную доску и доски шаговой обрешетки. Сформируйте узел карниза, включая монтаж крюков водосточной системы, капельника конденсата и карнизной планки.

Подготовьте к монтажу листы металлочерепицы, предназначенные для каждого ската в соответствии с «раскладкой» листов. Как и при монтаже прямоугольного ската, в первую очередь необходимо выровнять нижние листы по линии карниза (на рисунке приведен пример начала монтажа с левого края).

Листы металлочерепицы по косым линиям вдоль хребтов обрезайте так, чтобы расстояние между резанными листами на соседних скатах составляло 60–80 мм. Монтаж ведите снизу вверх, располагая стыки по рядам в общую линию в соответствии с раскладкой.

Монтаж на хребты коньковых планок ведите снизу вверх. Подгоните коньковые планки к образованному скатами углу. Нижнюю часть прямого конька обрежьте в соответствии с заданными линией хребта углами. В нижней части полукруглого конька смонтируйте пластмассовую или стальную заглушку хребта, предварительно подогнав ее по месту.

Следите за тем, чтобы ось коньковой планки строго соответствовала оси хребта. Ось хребта нетрудно определить для случая одинакового угла наклона соседних скатов. При разных углах наклона соседних скатов ось хребта определить сложнее. Обязательно определите ось хребта и крепите коньковые планки в строгом соответствии с осью.

Только в этом случае вы сможете красиво состыковать в верхней части хребты и конек. В большинстве случаев стык двух хребтов и конька вы красиво сделаете с применением пластмассового У-тройника. В случаях, когда У-тройник не подойдет для такого стыка, примените окрашенные самоклеящиеся ленты, применяемые обычно для устройства примыканий при работе с цементно-песчаной или керамической черепицей. При хороших жестяницких навыках вы сделаете красивые стыки хребтов и коньков из плоского листа с применением саморезов, заклепок и герметика.

Односкатная крыша из металлочерепицы: красивая, надежная и долговечная

• Уклон
• Технология строительства

Крыша – функциональная конструкция, для которой помимо красоты очень важна долговечность и надежность. Чтобы она не доставляла особых хлопот, нужно еще на этапе проектирования следует учесть все нюансы. И начать, пожалуй, стоит с правильного выбора формы.

Форму крыши выбирают в зависимости от назначения, размера и конфигурации постройки.

Основные функции крыши заключаются в защите перекрытия дома от атмосферных осадков, воздействия высоких и низких температур, кислотных дождей, солнечной радиации, механических напряжений в процессе эксплуатации и ремонте, отведении стоков воды от стен. Всем этим требованиям удовлетворяет односкатная крыша из металлочерепицы.

Конструкция односкатной крыши, наклоненной в одну сторону, считается простейшей в изготовлении. Чаще всего ее применяют для построек с пролетом порядка 6-8 м.

Уклон ↑

Выбирая направление уклона, обычно основываются на его преимуществах.

К примеру, представим, что крыша имеет наклон к северу, тогда с южной можно установить большие окна, если же наклонена к югу – это прекрасная возможность разместить на плоскости крыши солнечные коллекторы. Стоит учесть также, что ровный скат, как нельзя лучше, подходит для для крупногабаритных листовых материалов для кровли.

Односкатные крыши очень удобны для покрытия пристроек – гаражей, веранд и других. Уклон у подобных крыш – небольшой, и высота стен, на которые они опираются, поэтому получается относительно небольшой.

Основные элементы односкатной крыши – это кровля и стропила. Можно дополнительно выделить еще обрешетку, гидро- и теплоизоляцию.

Опору каркаса односкатной крыши выбирают, исходя из использованного для возведения дома строительного материала:

•  для брусчатых и деревянных зданий – верхние венцы;
•  для каркасных построек – верхняя обвязка;
•  для каменных и кирпичных коттеджей – опорные брусья или мауэрлат.

При необходимости односкатной крыше можно придать дополнительную жесткость с помощью различных крепежных элементов, типа стоек, ригелей, распорок, подкосов и других.

Наименьший угол наклона крыши определяют технические свойства типа кровли. Поскольку эти показатели связаны напрямую с зимними и ветровыми нагрузками, из непременно учитывают еще на этапе проектирования.

Недостаточно серьезное отношение к этим расчетами может повлечь за собой, например, прогибание крыши под снегом или попадание в стыковочные узлы дождевой воды. Расчеты показали, что полного скатывания снега можно ожидать только при 45°.

Угол наклона крыши также зависит от силы ветра.

Согласно имеющимся строительным нормам минимальный уклон крыши из металлочерепицы – 14°. Однако такой угол подходит только для идеальных условий, без снега, ветра и дождя.

Если при таком значении параметра ветровая нагрузка будет минимальной, то снеговая, наоборот, – максимальной, поскольку маленький уклон, который имеет подобная односкатная крыша из металлочерепицы, не позволит скатываться снегу под своим весом.

Такой угол рекомендован только для местностей с большим количеством солнечных дней. Небольшой уклон не дает крыше нагреваться, что положительно сказывается на микроклимате в доме. Учитывая все это, на практике минимальным уклоном крыши из металлочерепицы считают 20- 30°.

К тому же, если уклон сделать меньше 22° в местностях с обильными дождями, может возникнуть ситуация, когда сквозь стыки начнет просачиваться вода.

Технология строительства ↑

Определив угол наклона и, соответственно, какая стена будет выше, на ней делают неглубокие пазы по количеству стропил.

В пазы вставляют стойки из бруса, высота которых немного больше расчетной высоты крыши и временно закрепляют при помощи коротких обрезков доски. В дальнейшем их надо будет закрепить при помощи кованых строительных скоб.

На высоте немного меньше, чем высота крыши («пеньки» стоек должны быть видны ) к установленным стойкам необходимо приколотить доску. Выровняв ее по уровню, выступающие части отпиливают.

Стропильные балки и обрешетины по длине должны вступать с обеих сторон постройки, образуя «козырек». Это необходимо для защиты стен, от капающей с крыши воды.

Стропило одним концом ставят на стойку, а вторым на стену и отмечают место соприкосновения со стойкой.

Если это брус, делают на стропиле одинаковый «запил», в случае баланса, начиная с крайних стропил, все их постепенно выравнивают по верхнему краю, точно соблюдая «горизонт».

Стропила на стойках закрепляют временными укосинами, после чего намертво скрепляют коваными скобами. Таким образом получается третья сторона треугольника.

На стропила укладывают гидроизоляцию и обустраивают обрешетку. Под металлочерепицу используют брусья сечением 50 на 50 мм и обрезных досок32 на 100 мм. (эти значения быть скорректированы). Деревянные элементы требуют предварительной обработки антисептиком. Перед креплением досок обрешетки на гидроизоляционный материал прибивают спадающие брусья (начиная от конька крыши к карнизу).

Укладка металлочерепицы особых физических усилий не требует. Закрепляют ее при помощи специальных шурупов. Головка у них шестигранная головкой и имеет кончик в виде сверла. Закручивать их легче аккумуляторным шуруповертом.Крепят металлочерепицу, соблюдая следующие общие правила.

•   лист крепят в прогиб волны на участках прилегания к обрешетке;
•  нижние – фиксируют к начальной решетине через волну над ступенькой;
•  к остальным решетинам их крепят снизу по возможности ближе к ступеньке;
•  листы со стороны торцевой доски крепят в каждую волну;
•  листы следует притягивать к каждой из решетин;
•  в местах нахлестов листы крепят между собой в спад волны при помощи коротких саморезов (19 мм).

© 2020

Как накрыть крышу металлочерепицей

Перед началом работ по закрытию крыши металлочерепицей своими руками следует определиться с местом начала ее установки.

На шатровой крыше укладку начинают в самой высокой точке ската и постепенно двигаются в обе стороны.

Двускатную кровлю крыть металлочерепицей начинают с одного из торцов.

По карнизу выставляется, по отношению к линии карниза,и закрепляется край металлочерепицы с выступом около четырех сантиметров. Лист фиксируется саморезами.

Для крепежа лучше всего подойдут саморезы из белого металла, имеющие головку под восьмигранный ключ. Также они должны быть оснащены уплотняющей шайбой. Крепеж следует проводить строго перпендикулярно, непосредственно в изгиб листа под поперечной волной.

Продольные полосы металлочерепицы фиксируются с шагом в одну волну саморезами 4,5х19 мм.

Торцевая планка устанавливается поверх волны профиля максимально она к обрешетке кровли саморезами. Шаг крепления составляет от двадцати пяти до тридцати сантиметров.

В первую очередь возле конька фиксируются несколько листов. Листы выравниваются по карнизу и фиксируются по длине. Нахлест листов крепится одним саморезом сверху волны под поперечной складкой. Стыковать металлочерепицу следует аккуратно, чтобы не повредить торцы.

Если крыша неправильной формы, то надо будет до начала работ подрезать несколько листов. Делается это при помощи электролобзика или дисковой пилы. Торцы металлочерепицы, которые подвергались обрезке, покрываются кузбасслаком или краской. Устанавливаются такие листы «заподлицо». Линия отреза заводится под другой лист.

После того как уложены и прикреплены все листы металлочерепицы, можно переходить к последнему этапу работ. Конек двускатной крыши перекрывается специальными коньковыми элементами, которые фиксируются через каждую волну саморезами.

Под конек можно подложить уплотнительный материал, который фиксируется к обрешетке с помощью гвоздей или саморезов. Поверх уплотнителя прокладывается коньковая планка, к которой фиксируются коньковые элементы.

В местах, где крыша из металлочерепицы примыкает к вертикальным поверхностям (стенам, трубам), укладываются планки стыков. Под них может понадобиться установка деревянных брусков.

Если точно следовать всем инструкциям и советам, а также использовать необходимые материалы и инструменты, то крыша из металлочерепицы своими руками будет сделана правильно.

Особенности монтажных работ с разными видами металлочерепицы

В данной статье были приведены и рассмотрены основные рекомендации в вопросе устройства кровельного покрытия из черепицы. Однако, другие из существующих видов, могут существенно отличаться, у различных монтажных работ с металлочерепицей есть свои характерные черты.

Монтаж металлочерепицы марки «Каскад» производят на обрешетку с такими шагами, которые несколько отличаются от шагов, принятых для марки «Монтерей» или «Элит». Надо полагать, что эти отличия вызваны в основном разными размерами профилей.

Производство монтажных работ в металлочерепицей марки «Андалузия» с интересными зигзагообразными «волнами», также имеет свои специфические нюансы. У этой марки черепицы в части замка существует перфорация, что существенно упрощает саму укладку листов и работы по монтажу черепицы на крыше. Сами крепления остаются скрыты. Именно благодаря этому, создается иллюзия монодитной конструкции.

Перед тем как совершить покупку выбранных вами марок черепицы, будет совсем не лишним уточнить непосредственно у самих поставщиков все важные вопросы, ответы на которые помогут вам разобраться в сложной технологии укладки металлочерепицы. Строгое и четкое выполнение всех рекомендаций фирмы – производителя – вот залог качественной, долговечной и, что немаловажно – эстетичной крыши над головой.

Монтаж обрешетки

Так как металлочерепица не обладает внушительной массой, для неё не требуется создавать мощное основание.

Обрешётка прибивается к стропилам. Дистанция между начальной и последующей доской – 35-40 см. между центрами досок. Здесь имеют значение изгибы листа. Этот показатель различен у разных моделей металлочерепицы.

Стоит знать, что нельзя устраивать стропила над самими окнами!

Далее предложена схема монтажа обрешётки на примере металлочерепицы трёх марок:

В участках, где находятся енды, и металлочерепица примыкает к трубе, а также около окон создаётся сплошная обрешётка.

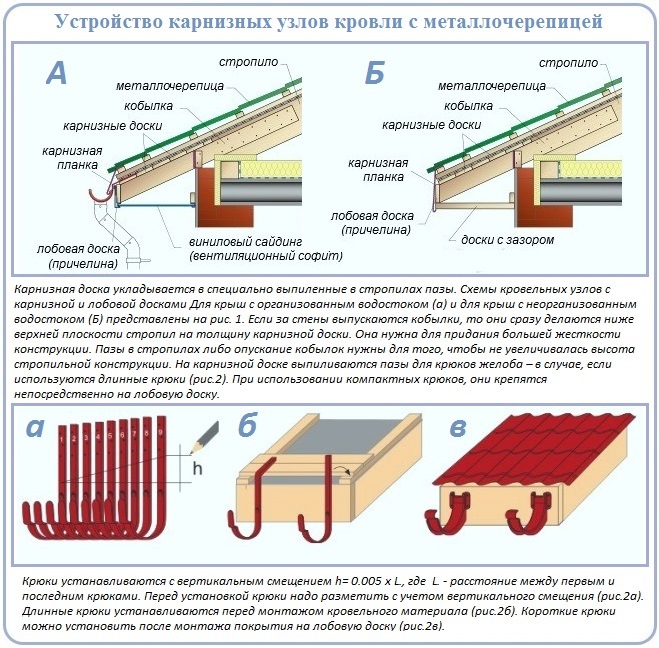

Установка карнизной планки

Данный компонент присоединяется после создания лобовой доски, которую держат на торцах стропил оцинкованные гвозди.

Крепление идёт в таком порядке:

1. Подшивание шпоновой доски на передний участок основания.
2. Крепление опорного бруса к стене. Он становится опорой при монтаже свисания карнизного системы.
3. Установка кронштейнов на водосток. Места их крепления: ноги стропил или доска карниза.
4. Сборка самой планки. Участки её размещения – это те зоны, где водосток соединяется с карнизной, либо лобовой доской. Саморезы друг от друга отдалены минимум на 30-35 см.

Далее крыша облицовывается черепицей, и собираются другие элементы.

Монтаж ендовы

В этой работе для каждой такой составляющей необходимо прикреплять дополнительную доску. Процесс начинается с нижней части с постепенным продвижением вверх. Обязательно сохраняется нахлёст 25-30 см.

Ниже линии карниза обрезается нижняя планка. После чего устраивается отбортовка, а под неё ложится уплотнитель.

Листы материал и ось отделяет зазор в 8-10 см.

В 1,5 см от линии штамповки в обрезанный материал завинчиваются шурупы. Крепёж отдалён от оси на 25 см. Так лист в точке крепежа состыкуется с доской, на которой сосредоточена ендова.

Внизу ендова монтируется до укладки кровли. Благодаря этому вода будет стекать в прямо в доборную составляющую.

Монтаж кровли из металлочерепицы по схеме обустройства ендовы выглядит так:

Для прикрытия участков, где заметен обрезанный материал, используйте декоративные накладные средства.

Схема устройства ендовы

Если начало или окончание ендовы находятся прямо на скате, подкладывается отдельная доска, для окна в черепичном листе создаётся отверстие, а для карнизного среза делается перекрытие в виде планки. В этой ситуации вдоль стен прокладывается уплотнитель.

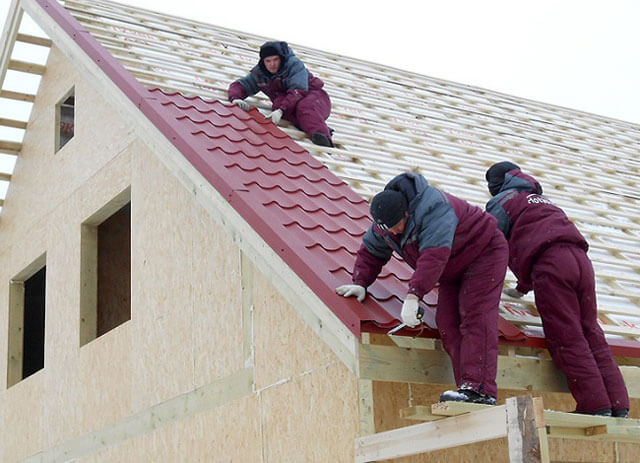

Укладка и крепление листов металлочерепицы

Данная работа начинается на прямоугольном скате, а точнее с его правой крайней стороны. При обратном направлении каждый новый лист помещается под предшествующий.

Технология монтажа кровли из металлочерепицы на скате – треугольнике основывается на таких критериях: начальный лист размещается в середине ската. Другие листы монтируются к нему с двух сторон.

Порядок укладки металлочерепицы здесь следующий:

1. Укладка начального ряда. Листы не фиксируются основательно, а прихватываются в одной точке, а затем выравниваются по отношению друг к другу краю ската. Первая их линия свисает с карниза примерно на 4-6 см. Процесс начинается с любой стороны: правой или левой.
2. Фиксация саморезами через волну. Они завинчиваются крепко, но их кольцо-уплотнитель не пережимается.
3. На стыковом участке угол подрезается, так устраняется уплотнения. Можно выпрямить капиллярную ямку под штамповкой.
4. Процесс дублируется для вторых и следующих линий.
5. Фиксация торцевых планок. Их укладка идёт внахлёст 2 см.

Монтаж конька, торцевой планки металлочерепицы и примыкания к стене

Конёк монтируется в такой последовательности:

1. По его планке прокладывается специальная уплотнительная лента (аэроролик). Её окончания придавливаются к металлчерепице, и она приклеивается. Эта мера защищает пространство под коньком от осадков. А его планку и данную ленту должен отделять зазор для вентиляции. Его параметр – 5 мм.
2. Фиксация конька на планках, устроенных на торцевых частях металлочерепицы. Здесь он должен иметь выступ 2-3 см. При работе с плоским коньком его укладка осуществляется внахлёст.

Как укладывать металлочерепицу на крышу? На участки отопительных или вентиляционных труб устраиваются фартуки. Работа идёт так:

1. В трубе создаётся штроба. Её глубина: 1-1,5 см.
2. В неё помещается планка фартука 1 (внутреннего). Участок примыкания покрывается герметиком.
3. На фартуке размещается черепица и закрепляется саморезами.
4. На материал монтируются элементы фартука 2 (верхнего).

Фиксация торцевых планок осуществляется внахлёст 2 см. Параметр волны и ширина ската должны быть идентичными. В ином случае гребень разместится на фронтоне.

Видео: Монтаж металлочерепицы — видео инструкция.

Полезные советы от практиков

• Металлочерепица – мерный материал, длина листов которого достигает 7,5 м. Для её временного складирования или длительного хранения подбирается ровная площадка с установленными через 0,5 м деревянными брусами. Такие же брусья используют, как прокладки между листами. Стопка сложенных листов накрывается и придавливается сверху (в 2-3 местах) грузом, способным предотвратить нежелательное перемещение материала от порывов ветра.
• Подача кровельного материала на крышу осуществляется по двум доскам, как по направляющим.
• Применение «болгарки» при работе с металлочерепицей следует исключить, потому что при резке, кроме края в области реза, полимерное покрытие также нарушается (прожигается) в местах попадания на него горячих металлических опилок. Второй важный момент – гарантия на листы, порезанные этим электроинструментом, отменяется производителем.
• Под декоративной накладкой ендовы уплотнители не используются. При фиксации накладок нужно проследить, чтобы сама ендова не была повреждена саморезами.
• Пристенный профиль примыкания может монтироваться сразу на плоскость стены или в подготовленную штробу с обязательным уплотнением стыка герметиком.
• Большой свес с карниза может стать причиной деформации края металлочерепицы. Оптимальный свес – 40 мм.
• Саморезы приобретаются из расчёта 7-10 шт/м2. Длина саморезов для крепления черепицы к обрешётке – 25 мм, между собой – 19 мм.
• Обычно к обрешётке металлочерепица крепится в каждую третью волну профиля; возле фронтонов, коньков и карнизов – через волну. Саморез загоняется на 1,5 см ниже линии штамповки.
• Работа с металлочерепицей требует максимальной аккуратности и деликатности для сохранности напыленного работая на крыше, применяют обувь с мягкой подошвой.

Технология монтажа кровли из профиля металлочерепицы не сложная. Следование её пунктам и надлежащее обслуживание крыши в дальнейшем могут снять вопрос перекрытия здания с повестки дня лет на 50.

Основные элементы конструкции

Здание с наклонной крышей самое простое в проектировании, расчетах, возведении. На его постройку требуется наименьшие капитальные и трудоемкие затраты. Однако при желании возвести его самостоятельно, нужно иметь определенных запас знаний. В частности, разобраться, что собой представляет устройство односкатной крыши.

Ниже предлагается обязательный к изучению перечень понятий:

• скат – наклонная плоскость, по которой стекает вода и скатывается снег;
• стропильная (несущая) система: наклонные подкосы, стропильные ноги, ортогональные стойки;
• обрешетка – настил поверх стропильных ног;
• мауэрлат – основа конструкции, опора для стропил, состоящая из отесанного с внешней и внутренней стороны бревна: оно укладывается по всему периметру с внешней стороны стены и перераспределяет нагрузку, создаваемую крышей, на всю стенную поверхность, обеспечивая дополнительную жесткость).
• конек – горизонтальное ребро;
• свесы (фронтонные) – выступающие наклонные края;
• желоб – узкий канал, принимающий воды для дальнейшего их отвода с кровли;
• водораспределительная арматура (воронки, водосточная трубная система).

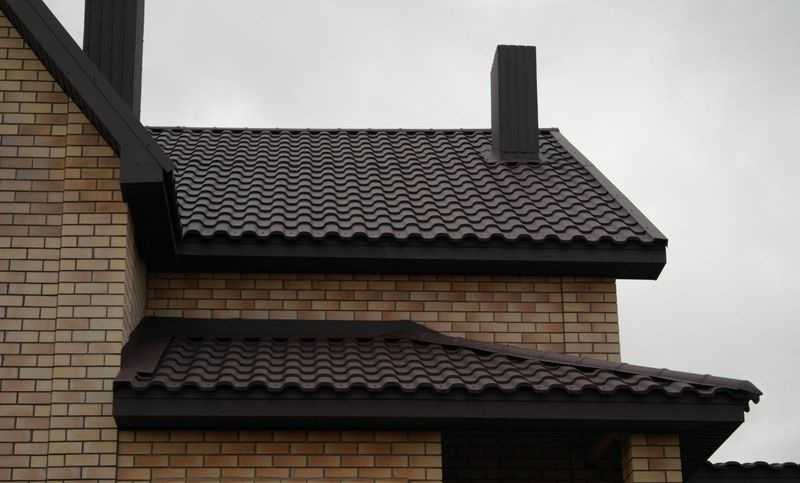

Как крыть крышу металлочерепицей

Для удобства подъема листов металлочерепицы на крышу нужно устроить специальные лаги. В случае, если поверхность крыши отличается большими размерами, или на земле металлочерепицу хранить негде, или есть еще какая-либо причина, по которой постоянно подавать листы с земли не очень удобно, можно на крыше оборудовать стеллажи. Они будут служить для временного хранения стройматериала. Чтобы не повредить покрытие листов, их следует укладывать на рейки, отделяя один от другого. Защитная пленка с черепицы удаляется сразу после укладки.

Чтобы не повредить металлочерепицу, по ней нужно ходить очень осторожно. Если передвигаться приходится вдоль покрытия, нужно ступать в промежуток между волнами. Если необходимо пройти поперек – шагать надо по складке. В любом случае, монтаж производить только в мягкой обуви, чтобы полностью исключить повреждения листов.

Во время дождливой погоды есть опасение, что в местах наложения одного листа на другой вода может просочиться, поднявшись выше сточного уровня. Это так называемый капиллярный эффект, при котором влага как бы выдавливается между прижатыми друг к другу листами.

Чтобы этого не случилось, на каждом металлочерепичном листе имеется специальная канавка, благодаря которой вода, просочившаяся под лист, имеет возможность спокойно стечь. Если разновидности металлочерепицы, где канавка предусмотрена с обеих сторон листа, но обычно она бывает справа. Во время укладки покрытия нужно следить, чтобы капиллярный паз предыдущего листа был перекрыт следующим.

Начинается монтаж покрытия с укладки первого листа, монтировать последующие можно как в правую сторону, так и в левую. Направление выбирается по принципу «как удобнее». Но, в любом случае, начинать надо с той стороны, где отсутствуют срезы и скосы, а также не требуется обрезка листа. Укладка продолжается по направлению к другому скату – или к междускатной ендове, или к косому коньку.

Если монтаж производится справа налево, то все последующие листы ложатся на крайнюю волну предыдущих. Капиллярная канавка при этом закрывается слева.

Если кровельный материал монтируются слева направо, для покрытия капиллярной канавки край последующего листа помещается под волну уложенного ранее. Монтировать металлочерепицу таким образом проще, чем предыдущим способом, потому как происходит закрепление одного листа другим, что исключает его непредвиденный сдвиг. Но при этом есть риск по неосторожности поцарапать полимерное покрытие.

Неважно, насколько сложной конструкции окажется крыша, все листы должны быть выровнены параллельно линии карниза в горизонтальном направлении. Свес за карниз должен составлять 50мм.

Рассчитывая, как правильно покрыть крышу металлочерепицей, следует знать, что сделать это можно несколькими способами.

Монтаж металлочерепицы

Существует два способа, как можно обустроить кровельную систему. При этом технология укладки металлочерепицы на крышу отличается незначительно. Если создается теплая кровля, теплоизоляционный материал помещают в пространство, имеющееся между стропильными ногами. При устройстве холодной системы изоляцию помещают на перекрытие.

Технология укладки кровли из металлочерепицы предусматривает проведение работ в несколько основных этапов:

1. Подготовительные мероприятия.
2. Монтаж гидроизоляции.
3. Обустройство обрешетки.
4. Установка элементов ендовы.
5. Крепление примыкающих элементов.
6. Установка карнизной планки.
7. Монтаж черепицы.

Усиление кровли

Для сокращения воздействия распорной силы на мауэрлат и большей прочности кровли стропильные ноги необходимо скреплять между собой при помощи балок, сечение которых составляет 5х15 см.

Данная деталь конструкции носит название «ригель».

Так, размер ригеля и расстояние между стропильными балками, которые нужно соединить, соответствуют друг другу. Крепление следует производить при помощи гвоздей.

Также необходимо позаботиться о креплении к каждой стропильной ноге кобылки, представляющей собой доску сечением 50х100 см. Ее закрепляют с помощью металлических скоб и шурупов к одной стороне ноги стропила.

Ее длина рассчитывается следующим способом: к длине свеса прибавляют 50 см.

Чтобы избежать сложностей, заранее надо подумать о заготовке кобылки. Для этого на доске, ширина которой составляет 15 см, делается вырез, при помощи которого она крепится к мауэрлату.

Особое внимание надо обращать на то, чтобы доски и стропила в точности сходились между собой. Все эти работы лучше закончить до начала возведения стропильной системы, чтобы затем можно было просто собрать всю конструкцию.

На данном этапе также надо выбрать величину угла наклона кровли. Для правильности выбора необходимо учитывать специфику местности. Например, при наличии обильных осадков и достаточно холодного климата идеальным считается угол наклона от 40 до 45 градусов.

На такой кровле снег не накапливается, что позволяет избежать повышения давления на перекрытия. Расстояние между стропильными ногами должно составлять 1 метр.

При жарком и сухом климате минимальный угол наклона составляет 3 градуса.

В зонах с частыми сильными ветрами оптимальной величиной угла наклона считается 20 градусов.

Для точного расчета следует воспользоваться используемыми профессионалами правилами.

Строители данную величину измеряют с помощью особого инструмента – уклонометра. До начала измерений надо подсчитать необходимый угол.

Для этого применяется специальная формула: величина угла наклона равна высоте конька, деленной на цифру, полученную посредством деления длины крыши на два.

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):

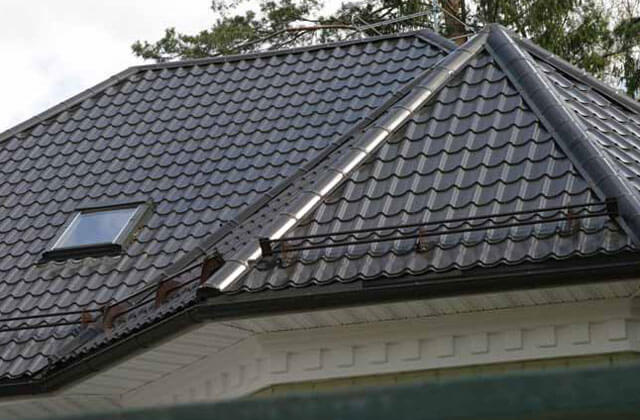

• Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
• Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
• Уголки и ендовы. Они защищают все угловые конструкции кровли.
• Отливы. Используются для перенаправления потоков дождевой и талой воды.
• Конек.

Доборные элементы
