Мансарда своими руками (мансардная крыша)

Что нужно знать о мансарде

Мансардный этаж можно запланировать как при возведении коттеджа, так и в качестве дополнительных ремонтно-строительных работ – надстройки существующей постройки. Так как в зависимости от материалов вес мансардного этажа может отличаться, то при выполнении надстройки специалисты рекомендуют неукоснительно соблюдать строительные стандарты.

От того, как правильно вы сделаете мансардную крышу и рассчитаете нагрузку, будет зависеть не только состояние самой мансарды, но и целостность постройки. Что нужно предусмотреть и знать при обустройстве мансарды в существующем коттедже:

• легкий вес конструкции;
• многоцелевые (многофункциональные) стройматериалы;
• энергоэффективные технологии;
• оптимальный угол наклона стропил (30-60?);
• современные звуко- и теплоизолирующие материалы.

Перед тем как сделать мансардную крышу, необходимо обязательно учесть массу мелочей: расположение оконных проемов, устройство лестницы, мероприятия по утеплению крыши, прочие.

Экономным и практичным вариантом лестницы на мансарду признана винтовая.

Оптимальный угол наклона – залог максимального добавления количества квадратных метров. При превышении рекомендуемого угла наклона полезная площадь мансарды значительно снизится. Минимальным неудобством отклонения от строительных стандартов и ошибок в расчетах может быть деформация конструкции. Поэтому при выполнении надстройки – устройства мансарды в порядке реконструкции, обязательно обследовать состояние фундаментов. И точно рассчитать планируемую нагрузку с привлечением специалистов.

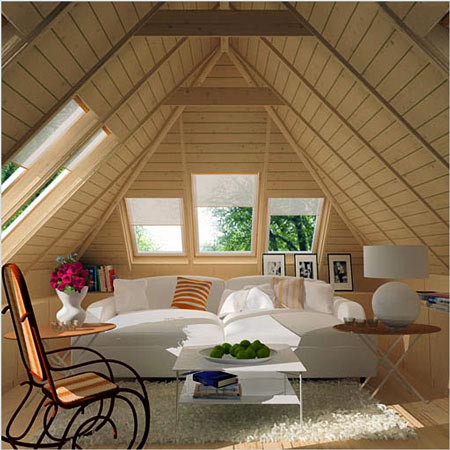

Что такое мансарда – Плюсы, минусы конструкции

Мансарда – это подкровельное строительное сооружение, которое, как правило, обустраивают под дополнительное, жилое помещение. Словом, как-бы второй этаж дома, с одной или двумя комнатами. Что безусловно, является большим плюсом, для данной конструкции.

Согласно нормативным документам, мансардным этажом, считается пространство под кровлей, которое используется, для размещения жилых и подсобных помещений. При этом, максимальная высота наружных стен крыши, не должна составлять, более 1.5 м. В противном случае, такое подкровельное пространство, считается полноценным вторым этажом строения.

Сооружение красивой мансарды – Выгодное решение

Сооружение красивой мансарды своими руками, выгодное решение, как во время строительства здания, так и после, когда начинается эксплуатация частного строения. В первом случае, заметно снижаются как трудозатраты, так и финансовые вложение. Обусловлено это, из-за сравнительно скромных габаритов сооружения – высоты вертикальных ограждающих стройконструкций. Помимо, кровельная конструкция, не перестает выполнять, свои основные функции. А именно, качественная защита жилья, от внешних воздействий природной стихии: дождь, снег и т.п.

После, когда строительство мансардного этажа самостоятельно завершено и начался период эксплуатации здания, можно наблюдать заметное снижение, стабильное течение, сравнительно низких, денежных трат. Обусловлено это следующим:

1. Становиться меньше объем отапливаемого помещения. Это обусловлено тем, что оборудованная крыша, хорошо теплоизолирована. Следовательно нет, у здания, дополнительных, несанкционированных теплопотерь. Что несомненно, приводит к заметному снижению затрат на отопление. Такие траты, из всех расходов на коммунальные услуги, как правило, являются наиболее чувствительными.
2. Мансардный этаж, включают в общую площадь постройки. Когда дом построен, требуется вызвать специалистов из БТИ. Они должны обмерить здание и выдать паспорт на объект. Исходя, из указанной в паспорте площади дома, начисляются налоги и каждомесячная оплата, за коммунальные услуги. В зависимости, от высоты наружных стен и угла наклона кровли, мансардному этажу, присваивается коэффициент Такие цифры, на протяжение всего срока службы строения, позволяют существенно экономить, на налогах и услугах ЖКХ.

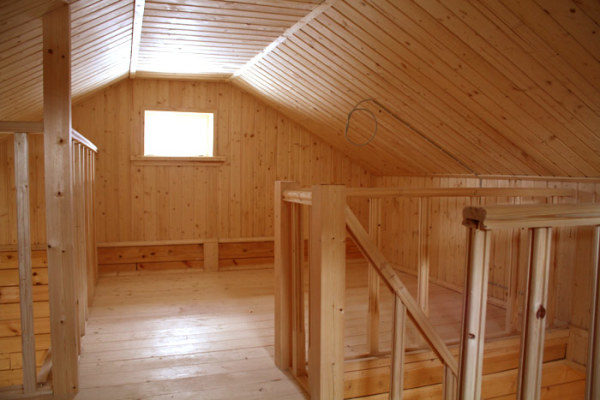

Пол, стены, потолок

Начнем, пожалуй, с пола. Предварительно озаботившись термоизоляцией межэтажного пространства минеральной ватой, приступаем к монтажу. У нас есть готовые лаги, на которые укладываются плиты. Использовать можно плиту ЦСП (цементно-стружечная плита) или OSB (ориентированно-стружечная плита). Такой вариант покрытия позволит нам в дальнейшем импровизировать с основным (финальным) напольным покрытием: от стандартного, всем приевшегося линолеума, до декоративного и богатого на выбор цвета и фактуры ламината. Можно, конечно, пойти по дедовским стопам и закрыть пол обрезной доской 25-40 мм. Тоже будет неплохо, особенно, если ее предварительно обработать и после вскрыть морилкой и лаком.

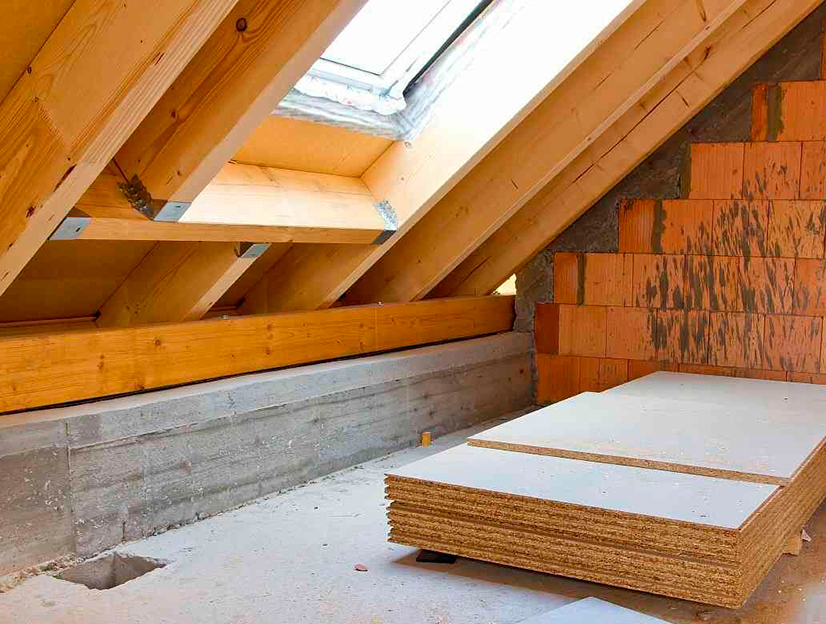

Отделка OSB плитами считается универсальным вариантом

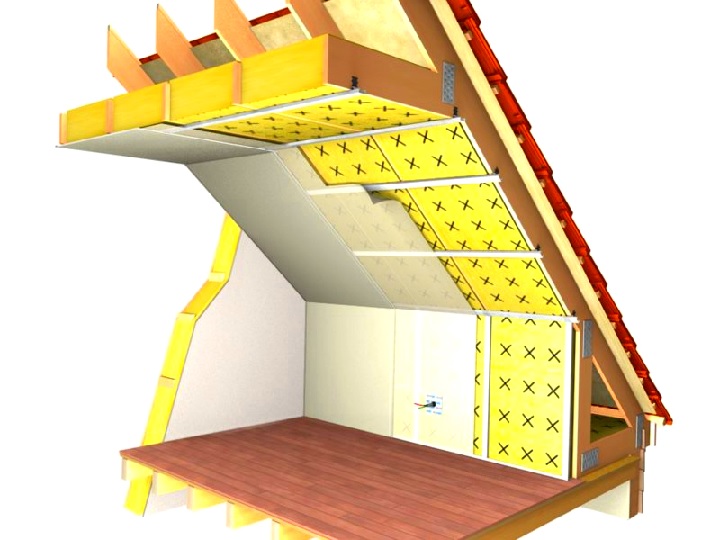

Для отделки стен, как впрочем, и подкрышного пространства (потолка мансарды), используются все вышеозначенные материалы, но к ним можно приплюсовать еще и гипсокартон – материал, зарекомендовавший себя с самой лучшей стороны легкостью обработки и монтажа. Весь этот разношерстный плитный и листовой ряд без проблем крепится обычными саморезами. Плиты режутся в размер электролобзиком, а листы ГК строительным ножом. Поэтому с монтажом не будет никаких вопросов, несмотря на квадратуру зашивки, которая изначально может испугать. Особое внимание рекомендуется уделить откосам мансардных окон, если таковые имеют место. Это не ровная плоскость, поэтому нужно быть предельно точным при разметке. Абсолютно не важно какой из перечисленных материалов вы примените при зашивке внутрянки мансарды. Главное, чтобы все было подогнано правильно, без больших зазоров и выпирающих неровностей. Все это впоследствии может привести к перерасходу строительных смесей.

Совет!

Если же вдруг в результате неровного реза при раскрое плит ЦСП или OSB у вас на стыках образовался зазор (что случается при не профессиональном использовании электролобзика), а новый лист использовать нет возможности, данный технический огрех можно в процессе шпаклевания заполнить смесью шпаклевки и опилок.

Лучший способ отделки скатов мансарды – облицовка гипсокартонными плитами

ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯТИЯ

В первую очередь вы должны удостовериться, что основание дома сможет выдержать дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно укрепить либо же попытаться передать новые нагрузки отдельному основанию. На этом этапе вам может понадобиться помощь профессионалов.

Как построить мансарду

Решите вопрос конструкции мансарды. Подкровельный этаж может иметь разнообразную форму. При этом внутреннее пространство помещения задается особенностями кровельной конструкции.

Мансарда

Крыша мансарды должна быть сконструирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, сконструированной с учетом предстоящих нагрузок, угла наклона и прочих важных конструктивных особенностей.

Таким образом, стропильная конструкция должна быть рассчитана и сконструирована в отдельном порядке, конкретно под ваш мансардный этаж.

Крыша мансарды

Наиболее оптимальным вариантом кровельной конструкции для мансардного этажа является ломаная двускатная кровля. Двускатная крыша будет оказывать на стены гораздо более существенную нагрузку по сравнению с односкатной системой. Однако более удобного варианта крыши для чердачного этажа вам не найти.

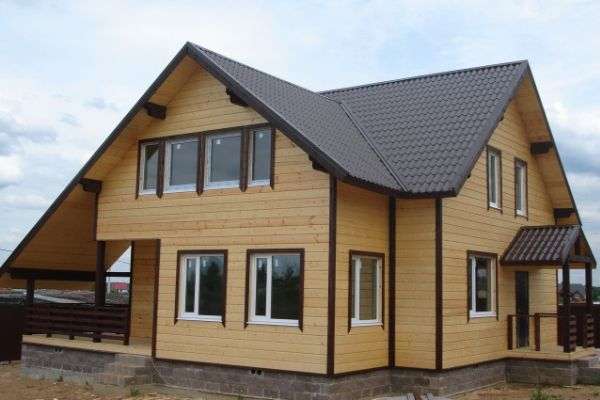

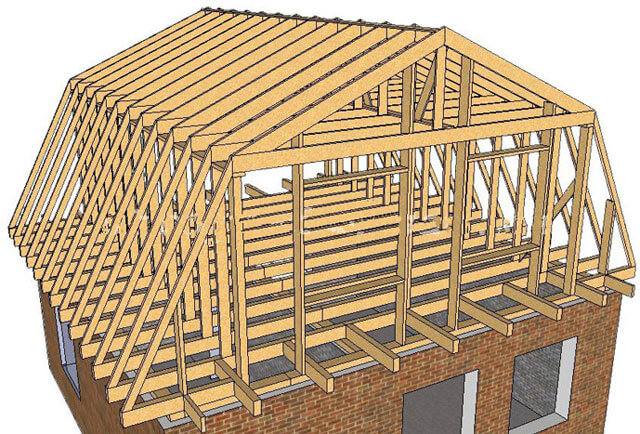

Двускатная мансардная крыша

При этом ломаная кровля будет «съедать» наименьшее количество свободного пространства в мансарде по сравнению со всеми остальными разновидностями крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используются наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, способные нормально выдержать поступающие вертикальные и горизонтальные нагрузки.

Как сделать мансарду своими руками: устройство

По большому счету, мансарда устроена практически точно так же, как и крыша – исключение составляют разве что некоторые детали. К примеру, у мансарды под ломаной крышей имеются небольшие стены. Также такие мансарды отличаются особым устройством стропильной части. В целом же, подходя к изучению конструкции жилого чердака, можно выделить следующие элементы конструкции.

По большому счету, это и вся мансарда – естественно, не следует забывать о том, что в ней должен быть хороший черновой пол, внутренняя обшивка стен, различные коммуникации и все прочее, без чего не обходится ни одно жилое помещение. На первый взгляд может показаться, что вопрос, как сделать крышу мансарду своими руками, решается весьма просто, но это впечатление обманчивое. На самом деле, техническая сторона медали со всеми своими тонкостями и нюансами выглядит очень сложно – мало того, согласно СНиПам, к постройкам такого типа выделяется еще и ряд требований.

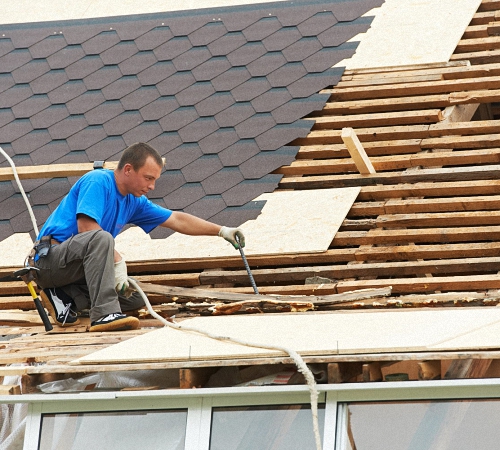

Демонтаж крыши

Определившись с конструкцией кровли, можно приступать к ее изготовлению. Но до этого требуется выполнить правильный демонтаж старой. Это можно сделать своим руками, если придерживаться следующего порядка работ:

1. Снятие кровельного покрытия.
2. Демонтаж обрешетки. Если состояние деревянных планок хорошее, их можно использовать для новой кровли.
3. Стропила и балки перекрытия следует снимать, начиная с конька.

После этого делается проверка материала на возможное повторное использование. Строительство мансарды на старом доме зачастую выполняется с минимальными затратами. Поэтому нужно использовать все возможности для снижения стоимости.

Как правильно собрать каркас дома своими руками

Каркас дома собирают из обрезных досок сечением 50 х 150 мм, что позволяет разместить в полости стены три слоя теплоизоляции из матов толщиной 50 мм.

Балки цокольного перекрытия сделаны из брусьев сечением 100 х 200 мм, пропитанных антисептиком. Они опираются на просмоленные доски сечением 60 х 200 мм, уложенные на продольные стены цоколя. Каждую балку крепят двумя гвоздями длиной 150 мм в каждом конце. Торцы балок закрывают снаружи доской сечением 50 х 200 мм, а изнутри устанавливают распорные вкладыши из досок такого же сечения.

Сверху по концам балок заподлицо с наружной гранью фундамента (стены) укладывают и закрепляют доску сечением 60 х 150 мм, которая является нижней обвязкой каркаса стены. На ней монтируют угловые стойки из обрезной доски сечением 50 х 150 мм и временно раскрепляют их подкосами с внутренней стороны.

Чтобы собрать каркас дома так, как предполагает правильная технология, расстояние между рядовыми стойками должно быть 600 мм (по ширине теплоизоляционных плит). В местах оконных и дверных проемов крепят поперечные перемычки — ригели. Временными подкосами фиксируют стойки внутренних стен. Поверх стоек укладывают верхнюю обвязку из двух досок сечением 50 х 150 мм, которая является основанием каркаса средней стены мансарды и фронтонов.

Снаружи каркас усиливают влагостойкой фанерой толщиной 15 мм, что позволяет избежать установки подкосов и упростить укладку теплоизоляции. Вместо фанеры можно использовать тес толщиной 20 мм, но для придания дому пространственной жесткости доски следует прибивать под углом 45°. Сверху тес обтягивают ветрозащитной бумагой или паропроницаемой пленкой, а затем отделывают вагонкой.

Основные этапы превращения чердака в жилое помещение

Когда обустраиваем мансарду дома, который построен уже давно, перед составлением проекта необходимо сделать ревизию состояния постройки:

1. Осмотр лучше начать с элементов стропильной системы. В ней не должно быть гнилых, треснутых балок. Выступающие части, мешающие создать свободное пространство, придется перестроить.
2. Нужно оглядеть кровлю на предмет протечек.
3. Проверить тепло, гидро- и пароизоляцию.

Спланируйте, где будет располагаться вход на чердак, конструкцию и материал лестницы, то, как будет заноситься мебель на мансарду.

Замена старых и установка новых окон

Бывает так, что восстанавливать старое окно нет смысла, например, когда сильно поврежден сам профиль. Если решили выполнить работу по замене сами, то не забывайте о страховке при работе на высоте.

Придется демонтировать старое окно, вместе с испорченными элементами откосов, утеплителя и кровли. Если необходимо, расширьте или уменьшите проемы.

Монтаж лучше начинать с замены изоляционных материалов, установочных брусков. После того как вставлена рама, проведите дополнительное утепление снаружи, смонтируйте створки, если они есть. Разместите и отрегулируйте фурнитуру. Проверьте новое окно.

Обследование дома и разработка проекта мансарды

Для строительства мансарды обязательна разработка проекта

Основная задача обследования дома – выявление состояния и особенностей конструкции жилого здания. Перед тем как построить мансарду, необходимо тщательно осмотреть фундамент дома. Если он недостаточно массивный и прочный, то соорудить тяжелую утепленную мансарду вряд ли получится.

На этапе разработки проекта мансарды необходимо точно продумать ее конструкцию.

Так, необходимо определить, какого типа будет кровля. Наиболее распространенными вариантами являются следующие:

1. Двухскатная;
2. Четырехскатная.

Первый вариант простой в сооружении. Перед тем как сделать мансардную крышу двухскатного типа, обязательно просчитайте полезную площадь.

Стоит отметить, что данный тип мансарды имеет меньшую полезную площадь, чем второй. Для ее увеличения понадобится делать более высокий каркас с большим спадом кровли, а это может смотреться негармонично на небольшом загородном домике. В таком случае лучше всего прибегнуть к сооружению четырехскатной мансарды с разными углами наклона участков кровли.

Для комфортного времяпровождения на мансарде должны быть окна. Делать мансардные окна своими руками можно, однако лучше отдать предпочтение современным пластиковым окнам, которые будут отлично удерживать тепло в новеньком помещении. Есть два способа их размещения:

1. Вертикально;
2. Под углом.

Предпочтительным является первый вариант, однако ввиду наклона кровли для его реализации придется делать дополнительный каркас, который будет выступать за ее пределы, что также усложнит задачу укладки кровельного покрытия.

Поэтому намного проще установить окна под углом, предусмотрев в стропильной системе прямоугольные каркасы.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

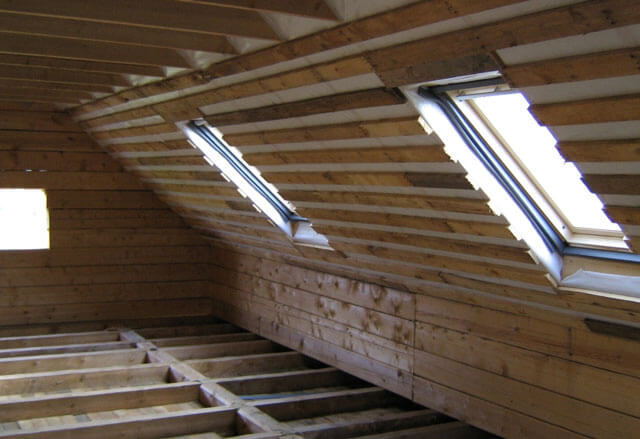

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

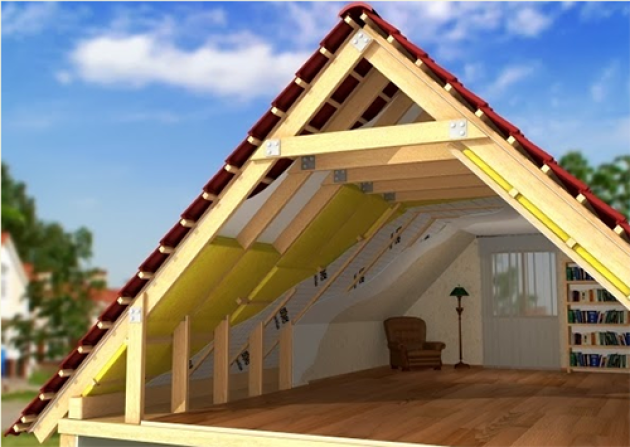

Основные элементы конструкции мансарды. Терминология

Мы уже говорили, что по своей конструкции мансарды мало чем отличаются от обычных двускатных крыш (конструктивные особенности, конечно, существуют, но они не слишком значимые). Но, ближе к конкретике.

Кровля – наружное покрытие крыши. Необходима для защиты внутренней части мансарды от воздействия атмосферных явлений. Материалы:

• Керамическая черепица
• Битумная черепица
• Шифер асбестоцементный волновой или прямой
• Шифер металлический
• Профилированный оцинкованный лист и прочие, коих в продаже сегодня несчетное множество

Обрешетка – доска, которая покрывает «скелет» из стропил для крепления изоляционных и кровельных материалов.

Коньковый прогон – верхние элементы всей конструкции стропил.

Стропила – наклонные ребра жесткости, основной «скелет», формирующий форму будущей мансарды.

Мауэрлат – не пугайтесь трудности произношения – это всего лишь деревянные балки, связывающие специальными креплениями всю мансарду со стенами по периметру дома.

Связи диагональные – специальные балки, связывающие стропильную конструкцию с вертикальными стойками и продольные балками.

Опоры внутренние – подпорные балки для устойчивости стропильной системы.

Изоляция – без комментариев.

Как построить мансардную крышу своими руками пошагово

Теперь, когда вы знакомы с общепринятой терминологий, дальнейшее понимание изложенного здесь материала и традиционно в конце статьи размещенного видеоролика для вас намного упростилось. Для более легкого восприятия информации мы предлагаем ее в виде пошаговой инструкции.

Начало

Начинается устройство мансарды с монтажа мауэрлата. Основной нюанс состоит в том, что при строительстве мансарды на коробке из камня вам нужно заранее позаботится о закреплении (вмуровывании) на расстоянии не более 2 метров друг от друга шпилек или анкеров для его крепления к коробке.

Брус размечают в местах расположения анкеров, высверливают в нем отверстия и надевают на анкера, притягивая равномерно мауэрлат к стене гайками.

Чтобы упростить разметку, можно положить брус на анкера и слегка простучать сверху молотком – останутся вмятины-отметки точнее любого лазерного прибора отмечающие места для сверления отверстий.

Второй шаг

Здесь вам предстоит установка балок перекрытия. Монтаж нужно выполнять в строгой последовательности – первыми устанавливаются в горизонтальной плоскости крайние с торцов балки, затем промежуточные и между крайними ними натягивается леса или капроновый шнур. Он и служит указателем плоскости, если, конечно, вы не пользуетесь уже упоминаемым лазерным нивелиром или уровнем.

Третье действие

Ставим, по отвесу выравниваем вертикальное положение и крепим опорные стойки. Закрепляем их укосинами и монтируем горизонтальные прогоны. Нюанс – стойки ставим в количестве, равном балкам перекрытия по двум параллельным сторонам будущей мансарды. Горизонтальные прогоны обеспечивают жесткость всей опорной конструкции.

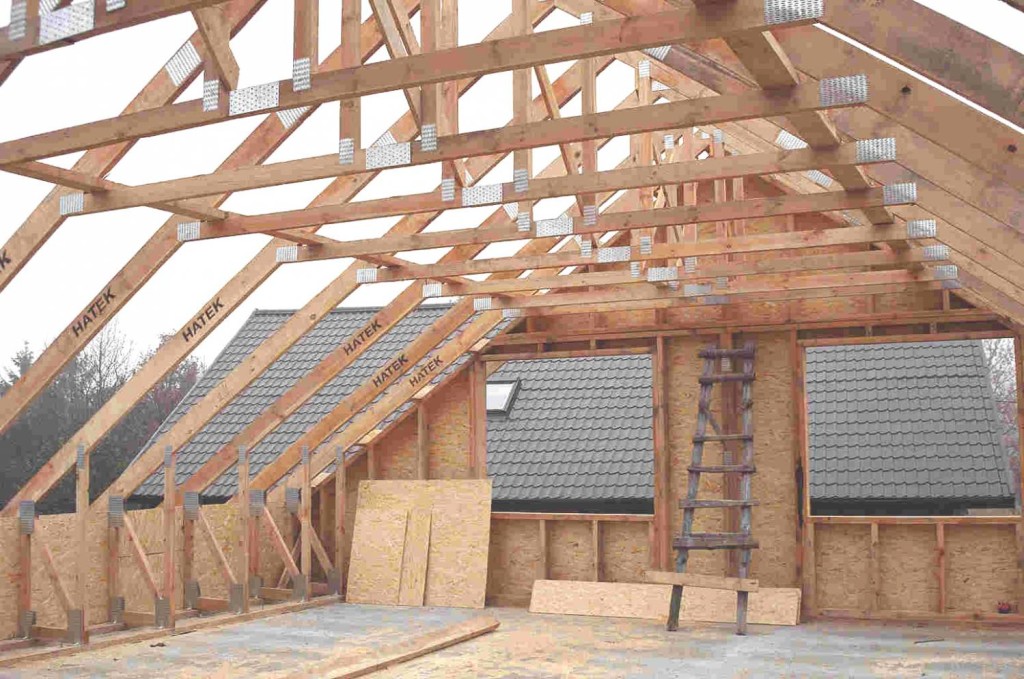

Стропильная система

Заранее подготовленные на земле по шаблону элементы стропильной системы – ноги и наклонные прогоны устанавливаем по чертежу и крепим их к вертикальным опорам. Для соединения элементов между собой можно использовать доски или металлические пластины с заранее высверленными отверстиями.

Фронтоны и обрешетка

Оставляя оконные проемы зашиваем фронтоны и по всей площади крыши мансарды крепим обрешеточную доску. Это, пожалуй, самая простая операция во всем процессе.

Почти финал

Почему почти? Потому что мы только подошли к самому важному – устройству утепления мансардной крыши своими руками, или, если быть точным – к оборудованию кровельного пирога, как его называют специалисты. Но это – тоже выходит за пределы данной статьи и та же доступно для прочтения в других наших статьях об устройстве крыш своими руками.

Теперь точно финал

Финальная часть строительства мансарды (или снова почти финальная – впереди еще внутренние отделочные работы, но и об этом – в другой раз). Накрываем нашу крышу выбранным кровельным материалом и уж точно в завершение этапа сборки всей конструкции оборудуем нашу мансарду системой водоотливов. Именно она придаст всей работе законченный вид.

В качестве кровельного материала можно использовать практический любой материал. Для крыш мансардного типа отлично подойдет ренопласт. Такая кровля имеет высокое качество. При правильном монтаже ренопласт может прослужить минимум 30 лет.

Также для мансардных крыш можно использовать в качестве кровли сланец или ондулин. О монтаже кровельного сланца читайте в этой статье, о монтаже ондулина – здесь. Ондулин лёгок в монтаже, а также имеет отличную шумоизоляцию.

Видео о строительстве мансардной крыши своими руками

Мансардная ломаная крыша своими руками

Крыша мансардного типа своими руками

Делаем мансардную крышу своими руками

Двухскатная мансардная крыша своими руками (чертежи)

С чего начинается проект?

Сооружение качественной мансардной крыши позволяет почти в полной мере заменить строительство дополнительного этажа, что весомо сказывается на финансовой стороне вопроса. В самом начале строительства важно создать грамотный проект крыши, отображающий все важные вопросы.

Что нужно учесть? В первую очередь, это количество используемой площади. Здесь многое будет зависеть от уже имеющегося фундамента и отделочных материалов. Важно все рассчитать до мелочей. Также следует учесть возможное выпадение осадков и ветровую нагрузку.

Вентиляция мансардного этажа

Особое внимание нужно уделить обустройству вентиляционной системы мансарды. Если на нежилом чердаке она могла ограничиться минимальным проветриванием, то здесь нужно создать условия для комфортного проживания. Основные проблемы с микроклиматом мансарды связаны с теплом, которое поступает с нижнего этажа и является причиной накопления конденсата на утеплительном слое. Под его воздействием утеплитель гниет и разрушается, полностью теряя свои свойства. Для его защиты одной вентиляции мало, поэтому в конструкцию крыши добавляется еще один слой – пароизоляция. При монтаже утеплителя нужно обеспечить зазор между ним и крышей, составляющий около 3-5 см. Если же, несмотря на все способы защиты конденсат все же продолжает скапливаться на теплоизоляционном слое, стоит подумать об организации системы принудительной вентиляции. Система вентиляции утеплителя представляет собой проделанные в карнизе и коньке отверстия.

Строительство мансарды

Чаще всего новая мансарда делается в виде двускатной ломаной кровли. Это обусловлено большим внутренним пространством, которое можно использовать в качестве жилого помещения.

Перед началом строительства нужно сделать правильный расчет оптимального расстояния между стропилами (см. Стропильная система двускатной крыши). Не всегда старый деревянный дом может выдержать нагрузку новой крыши, поэтому следует выбирать шаг установки несущих конструкций исходя из расчетного веса кровли. Данные об этом параметре можно взять из таблицы.

Затем основываясь на расчетных данных, делается закупка материала — деревянных балок, стропил и реек для обрешетки. Шаг последний зависит от материала покрытия. Зачастую он не должен превышать 400 мм. Но окончательные параметры определяются исходя из рекомендаций производителя кровельного материала.

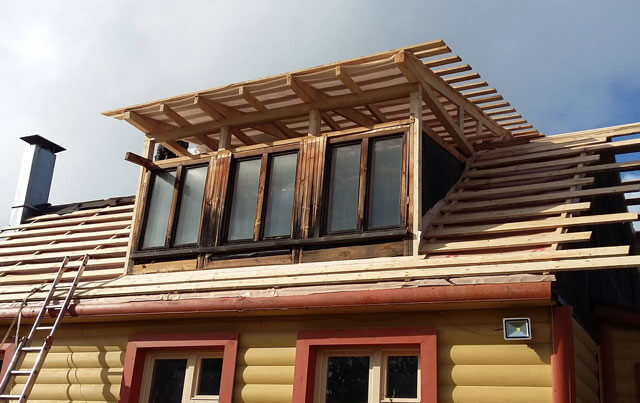

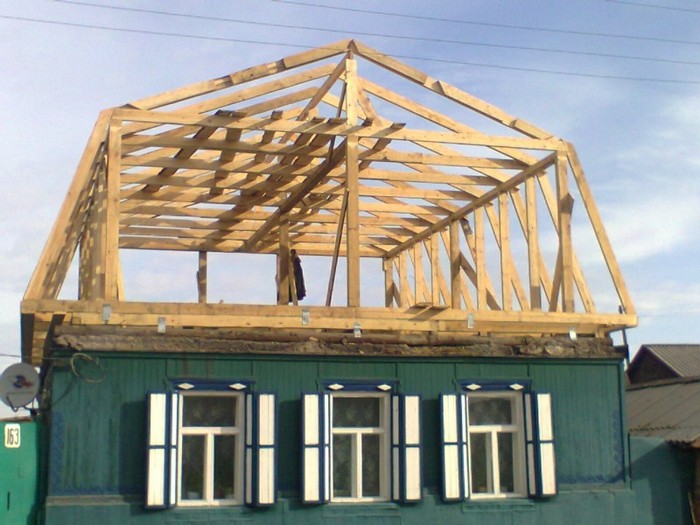

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые

Строительные работы на мансардном этаже

После того, как будут получены все разрешения для надстройки и сделан ее чертеж, можно приступать к стройке. Прежде всего, нам нужно разобрать кровлю и старую стропильную систему, а затем фронтоны этажа. Последние разбираются из-за того, что нам нужно будет увеличить их в высоту.

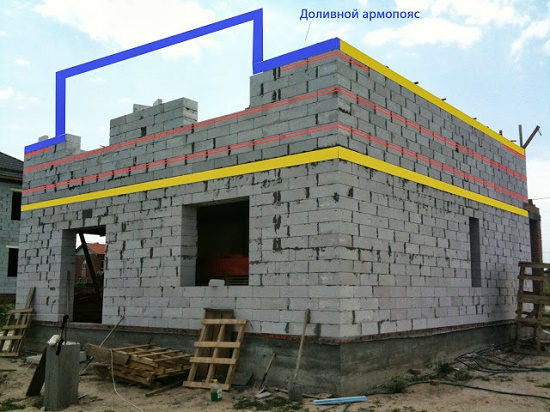

Поднятие фронтонов должно осуществляться на высоту мауэрлата, — примерно два кирпича, либо на высоту аттиковой стены, если таковая будет возводиться. На рисунке видно, как это будет выглядеть. Как вариант, каменные фронтоны можно заменить сип-панелями, так вы уменьшите нагрузку на фундамент и стены.

Строим мансарду своими руками: поднятие фронтонов

Следующий момент надстройки незапланированного мансардного этажа, это монтаж мауэрлата. Если мы строим мансарду с аттиковой стеной, то дальнейшие действия можно производить по технологии, описанной выше для комплексного строительства. В случае, если эта стена строиться не будет, то мауэрлаты крепить придется при помощи скоб и деревянных пробок. На рисунке ниже вы можете рассмотреть, как можно это сделать.

Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб

брусья для стройки мауэрлата должны быть как можно более длинными. Чем меньше будет стыковых соединений, тем крепче будет вся конструкция. Кроме того, если мауэрлат делается под каркасную крышу и имеет форму замкнутой рамы, то его обязательно нужно усилить по углам скобами.

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Необходимые инструменты

Именно от правильности выбора используемого инструмента будет зависеть качество выполненных строительных работ и долговечность проведенного ремонта. Для самостоятельной работы вам потребуются:

• Плотницкий нож.
• Ножовка, электролобзик или циркулярная пила.
• Молоток, стамеска и топор.
• Угольник, рулетка, строительный уровень.
• Шуруповерт и электродрель.

Использование циркулярных пил, дрели и электролобзиков позволит существенно упростить работу, избавив от необходимости выполнять обработку пиломатериала вручную.

Крепление мауэрлата

Монтаж стропильной системы начинается с крепления на торце боковых стен дома мощного опорного бруса, который принято называть мауэрлатом. В последующем к мауэрлату крепятся стропильные ноги. Укладывают основание из качественного бруса с сечением 150×200 миллиметров. Основание монтируется на выполненную гидроизоляцию из рубероида.

К несущим стенам мауэрлат крепится металлическими шпильками, которые предварительно замуровывают в верхний венец или бетонный пояс. Также возможно использование анкерных болтов диаметром не меньше 12 миллиметров. Болты должны входить в стену на 150 миллиметров и более. К деревянным стенам такое основание кровли может крепиться деревянными нагелями.

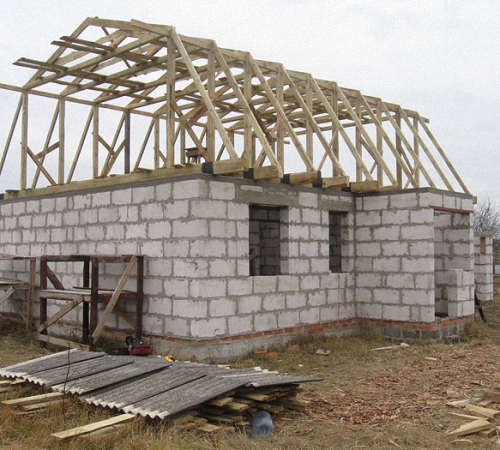

Монтаж стропильной конструкции

Установку стропильной конструкции начинают с монтажа балок перекрытия. Основание крепится сверху к мауэрлату, а за счёт выноса балок за периметр строения удаётся увеличить площадь мансарды. Далее находят середину балки перекрытия, и в последующем такая отметка будет использоваться как ориентир для расположения конька и опорных стоек.

Опорные стойки располагают на одинаковом расстоянии от рассчитанной середины перекрытия. Такое основание в последующем будет определять расположение стен у мансарды, то есть ширину помещения.

Опорные элементы выполняют из бруса, сечение которого аналогично размеру балок перекрытия. Стойки крепятся к основанию с помощью деревянных накладок и специальных уголков. Качеству крепления необходимо уделить должное внимание, так как на выполненное основание будут приходиться существенные нагрузки.

После установки первой пары стоек сверху их фиксируют брусом, который получил название затяжка. Такое крепление осуществляется специальными металлическими уголками.

Полученную П-образную конструкцию следует установить на мауэрлате, закрепив ее с помощью металлических скоб. Дополнительно для обеспечения жесткости конструкции выполняют деревянные подкосы, которые крепятся с двух сторон от выполненных стропил.

Аналогичным образом выполняется крепление оставшихся стропил, шаг расположения которых зависит от особенностей кровли и нагрузки на несущую конструкцию. Оптимальным расстоянием между соседними стропилами станет интервал в 600 миллиметров, что обеспечивает необходимую жесткость выполненной конструкции.

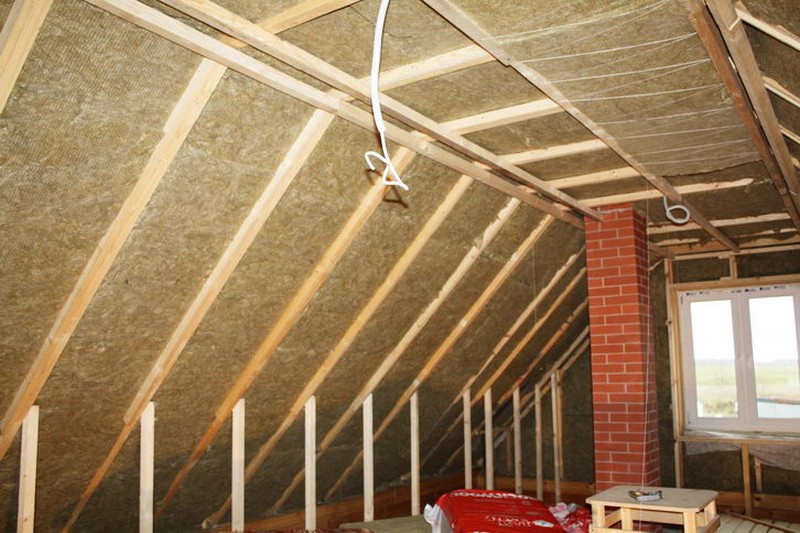

Гидроизоляция и утепление крыши

Обустроив стропильную систему, переходят к гидроизоляции мансардной крыши. Первое перекрытие закрепляется поверх стропил, для чего используют ветрозащитную и гидроизоляционную пленку. Фиксировать такой изолятор можно при помощи степлера и скоб. Полотна настилают внахлёст, а стыки дополнительно проклеивают водостойким скотчем.

Поверх выполненной гидроизоляции монтируется контробрешетка, которая одновременно фиксирует используемый изолятор и в последующем упрощает монтаж утеплителя. Выполняется такая обрешетка из досок шириной в 150 миллиметров и толщиной 80 миллиметров.

Укладывают утеплитель, который должен располагаться внутри выполненной контробрешетки. Для утепления мансарды используют минеральную вату, поверх которой дополнительно фиксируют паро- и гидроизоляционную мембрану. Наличие такой пароизоляционной мембраны позволяет предупредить образование конденсата, который существенно ухудшает теплоизоляционные характеристики утеплителя.

Перпендикулярно контробрешетке следует закрепить деревянное основание, на котором в последующем будет выстилаться кровельный материал. Размеры обрешётки выбирают в зависимости от используемых листов кровли.

Монтаж кровельного покрытия

Укладка кровельного материала начинается от карниза, после чего черепицу, шифер или ондулин монтируют порядно, выполняя крепление с небольшим нахлестом. Сложности при укладке кровли возникают при переходе от боковых наклонных стропил к коньку. В этом случае используют соответствующие металлические угольники или подбирают покрытие таким образом, чтобы его стык приходился именно на имеющийся излом покрытия.

Мансардные крыши частных домов, технология возведения которых не представляет особой сложности, позволят получить дополнительную площадь, гарантируя комфорт проживания в дачном строении или загородном коттедже.

Необходимо лишь использовать качественный проект строительства, верно рассчитать нагрузку на несущие стены, правильно установить стропильную систему, а также качественно утеплить и гидроизолировать кровлю. В такой качественно выполненной мансарде можно обустроить кабинет или полноценную спальную комнату.

Планировка

Чтобы строить такое уютное помещение, как мансарду, своими руками, надо продумать лестницу. Это может быть угловой вариант с поворотной частью и расположением верхнего марша между балок.

Когда строим, не стоит экономить на лестничном пространстве. Иначе там будет тесно, ступени будут высокими и неудобными. Это необходимо учитывать в процессе планировки строительства, так как лестница – один из центральных конструктивных элементов, который создает тон всей стройке. Угол подъёма делайте меньше 45 градусов, не более 40.

Для отделки руками к дому с мансардой выделяем по 150 мм со всех сторон. Традиционно утеплитель устаивается между стоек, зашиваются внешняя и внутренняя стороны. Для внутренних утеплительных работ подойдет стропильная доска толщиной 150 мм. Это стандартные показатели для того, чтобы построить крышу. Доски необходимо крепить на бруски.

Чтобы после утепления стены были ровными, лучше использовать чистовую отделку из гипсокартона или вагонки. Это займет не так и много пространства, но значительно улучшит внешний вид. Зная технологию строительства и этапы этого процесса, можно сделать все правильно и быстро (армопояс по зданию вести не нужно), а результаты будут радовать не одно поколения жильцов.

Внешняя отделка

Для фасада при планировке дома площадью 9х9 кв. м. подходит кирпич, но из-за этого затраты на строительство возрастают вдвое. Следует выбирать цвет с учетом климата. Если постройка возводится рядом с морем, не нужно покупать красный или темный кирпич, так как в воздухе много минералов и солей. Материал впитает соль, и появятся светлые пятна. Поэтому лучше при планировке выбирать белый или бежевый цвет.

Вам будет интересно: Планировка дома с мансардой: преимущества и важные моменты

Дешевле обойдется штукатурка. Для дома из бруса с мансардой часто применяют керамическую плитку, камень. Вход можно сделать с крыльца в несколько каменных ступеней.

Фасад из штукатурки

Многие специалисты советуют сочетать в коридоре такого проекта зеленые и серые оттенки. Они визуально увеличивают его, благоприятно влияет на настроение. Благодаря бежевому цвету, коридор тоже будет смотреться просторно.

Видео описание

В видео показано детально, как надо сооружать классическую мансардную крышу:

Итак, каркас мансардной конструкции готов. Остается сформировать полы помещения, провести утепление и покрыть крышу кровельным материалом. А уже потом переходить к финишным отделочным работам.

Как изготовить утепленные полы – уже было описано выше. Как провести теплоизоляцию мансардной крыши тоже. Но есть здесь один момент, который облегчает проведение теплоизоляционных мероприятий кровельной конструкции. Все дело в том, что крыша еще не покрыта, а значит, укладку пароизоляционной мембраны лучше провести поверх стропильной системы.

• по стропилам поперек укладывают полосы пароизоляции, которые крепят к ним мелкими гвоздиками или стальными скобами при помощи степлера;
• поверх изоляции и стропил монтируют рейки, которые будут выполнять функции контробрешетки. Ее задача – создать вентилируемый зазор между теплоизоляционным пирогом и кровельным материалом, чтобы удалять просочившиеся через утеплитель влажные пары воздуха;
• по контробрешетке поперек стропил укладывают обрешетку;
• проводят монтаж кровельного материала.

Остальные операции: укладка утеплителя и гидроизоляции проводят изнутри мансарды.

Схема сборки утепленной мансардной крыши Это может быть интересно! В статье по следующей ссылке читайте про современную пристройку к дому.

Создание проекта мансарды

Хорошо известно, что ни одно здание не может быть построено без проекта. Такие пристройки, как мансарды, тоже нуждаются в подобных проектах, но, как ни странно, имеют свои особенности, которые описаны в ГОСТ. Основными требованиями к таким проектам являются:

1. Обеспечение пожарной безопасности. Пути эвакуации должны находиться либо через помещения в старом доме, либо во внешней его части.
2. Высота помещений. Минимально допустимая высота считается 2,5 м, но исключения возможны при разных наклонах крыши.
3. Объем помещений должен считаться от линии раздела помещений на рабочую и жилую зоны. При их отсутствии необходимо высчитывать объем всего помещения, учитывая все наклоны.

Демонтаж крыши в старом доме

Теперь, когда речь идет уже о самом процессе строительства мансарды, необходимо демонтировать крышу в старом доме, чтобы возвести новую, мансардную.

Избегать данного процесса не стоит, потому что здесь кроется двойная выгода: во-первых, вы сможете быть уверены в том, что мансарда будет надежной, а во-вторых, в будущем значительно сэкономите средства на ремонте старой кровли.

Демонтированные элементы крыши следует аккуратно опускать на землю с помощью системы веревок

Первое, с чего следует начать, – это снятие шифера либо другого покрытия. Этот процесс не должен вызвать затруднения, ведь в самой укладке шифера нет никакой сложной технологии. Шифер стоит опускать с крыши, не разбивая его, потому что он может пригодиться в дальнейших работах.

Следом за шифером необходимо снять рубероид, который удерживают металлические полосы. Снять верхнее покрытие просто, и сделать это сможет один человек, но при разборке самой конструкции желательно иметь команду, потому что при демонтаже могут возникнуть трудности.
