Индивидуальные теплосчетчики на отопление в квартире: нюансы выбора

Классификация общедомовых счетчиков тепла

Исходя из конструктивных особенностей учетного оборудования, выделяют следующие типы теплосчетчиков:

• электромагнитные;
• тахометрические;
• вихревые;
• ультразвуковые.

Электромагнитные счетчики тепла подходят для эксплуатации в регионах с небольшим количеством примесей металлов в воде. Чем выше их содержание, тем больше вероятность завышения показателей прибора.

Повышенная жесткость воды может стать причиной выхода из строя и тахометрических счетчиков, механические элементы которых могут забиваться и требовать дополнительного обслуживания. Несмотря на это отсутствие электроники в конструкции приборов тахометрического вида делает их самым экономически выгодным вариантом.

Наиболее рекомендуемым для установки вариантом является вихревой прибор. Он показывает стабильные показатели при любом качестве воды, и для него не имеет значения вертикальный или горизонтальный способ монтажа. Это позволяет устанавливать его в подходящем для снятия показаний месте.

Ультразвуковые счетчики, несмотря на то, что являются самым новым из всех видов данного оборудования, чаще всего выходят из строя, т. к. больше других подвержены влиянию внешних факторов.

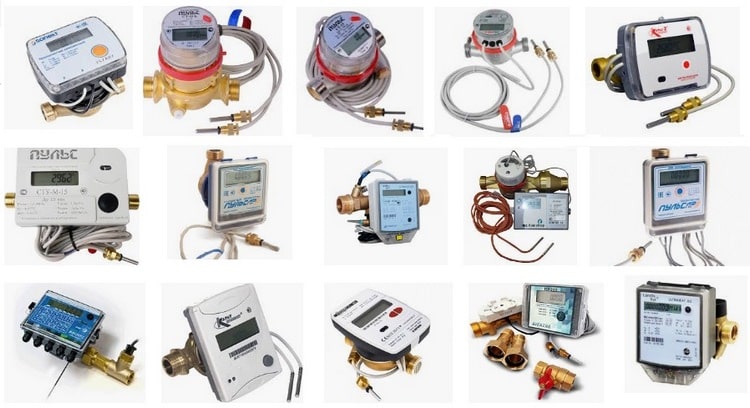

Виды тепловых контроллеров

Принцип работы любого счетчика заключается в измерении расхода теплоносителя и разницы температур. На основе этих показателей происходит учет потребляемого тепла. Измерения могут проводиться двумя методами:

• ультразвуковым;
• тахометрическим.

На этих принципах основывается производство всех современных счетчиков на тепло.

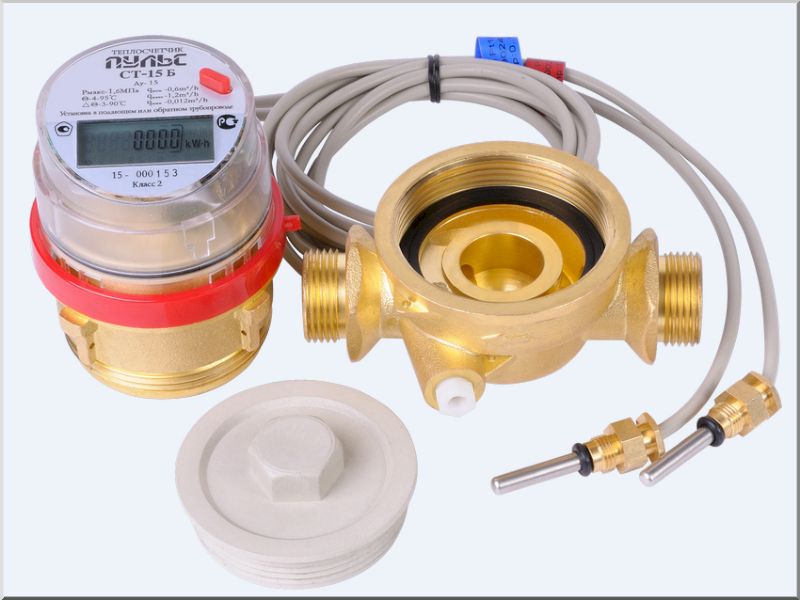

Тахометрические

Такие счетчики на отопление используются для учета только в централизованной отопительной системе дома и считаются бюджетным вариантом из-за невысокой цены. Прибор контролирует объем горячей воды, который проходит через него и имеет незамысловатую конструкцию. Его установка требует соблюдения простых правил:

• вода в системе должна быть мягкой, иначе произойдет потеря давления, и прибор выйдет из строя;
• наличие фильтрующего устройства, который будет предотвращать попадание ржавчины.

Электромагнитные

Счетчики на тепло этого типа контролируют сразу несколько показателей:

• температурный расход;
• потребление воды;
• снабжение теплом.

Поставить их можно на открытых и закрытых отопительных системах.

Таким теплосчетчикам присуща метрологическая стабильность, которая обеспечивает точные показания потребляемого тепла домом или квартирой.

Счетчик очень удобен: все расчеты автоматизированы и выводятся на электронное табло, но и соответственно стоимость его будет высокой. Что касается требований по эксплуатации, то точность показателей снижается в двух случаях:

1. при плохом соединении смонтированных проводов;
2. когда в циркулирующей воде есть примеси и загрязнения.

Ультразвуковые

Эти приборы являются самыми долговечными и надежными. Модификаций есть много, но все они имеют две составляющие:

• излучатель;
• приемник.

Принцип работы заключается в улавливании приемником ультразвукового сигнала от излучателя. Ультразвуковые счетчики на отопление можно классифицировать по четырем категориям в зависимости от вида устройства:

1. частотные;
2. временные;
3. корреляционные;
4. доплеровские.

Их функция заключается в измерении количества горячей воды. Между собой они имеют лишь внешнее различие по форме и виду учетного устройства. Устанавливаться счетчики на отопление могут как на прямой, так и обратный поток горячей воды. Главное условие точных показателей – отсутствие в жидкости пузырьков, накипи и всевозможных примесей.

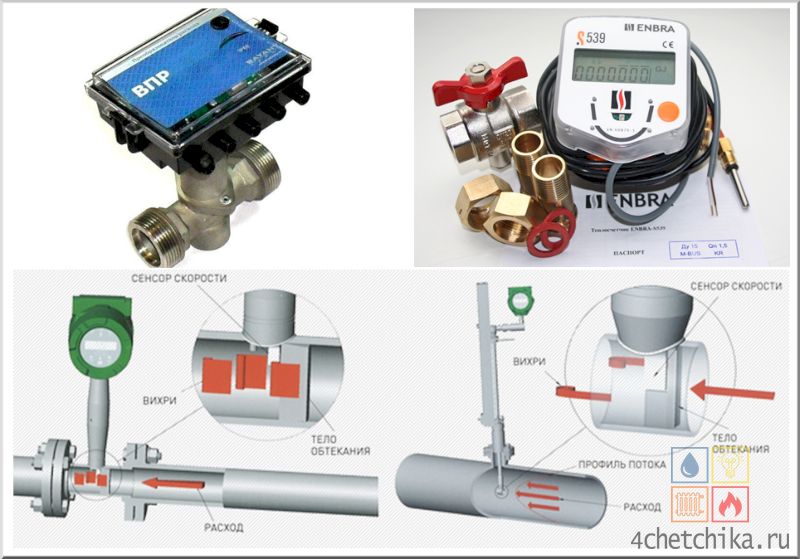

Вихревые

Принцип работы отличается от предыдущих счетчиков: прибор оценивает вихри, которые возникают из-за препятствий на пути горячей воды или пара. Монтаж производится на прямом участке между двумя патрубками. Поставить его можно как на вертикальных, так и горизонтальных трубопроводах. Для оптимальной работы и точности показаний должны соблюдаться такие требования:

• отсутствие воздуха в системе;
• качественно выполнены сварные швы;
• обеспечение чистой водой без примесей.

Единственный фактор, который не влияет на качество работы теплосчетчика – отложения в трубопроводах.

Факторы, влияющие на корректность работы счетчика

Тепловые счетчики «Пульсар» являются высокоточными приборами, работающими с минимальной погрешностью. Однако есть несколько внешних факторов, которые могут повлиять на уровень погрешности. К ним относятся:

• тепловая разница менее 3 градусов Цельсия;
• нарушение циркуляции воды в трубопроводе, что влечет существенное снижение расхода;
• нарушение технологий монтажа (неправильная установка термодатчиков, неправильно заданное направление и другие нарушения);
• низкое качество теплоносителя (наличие большого количества окалины, высокая жесткость);
• низкое качество трубопровода (загрязненность, коррозия).

При разнице терморежимов в подающей трубе и обратке более 3 градусов Цельсия счетчик работает в допустимом диапазоне погрешностей. Если разница температур менее 3 градусов Цельсия, возможно изменение погрешности в большую сторону. При этом прибор все равно работает в обычном режиме, вычисляет расход тепловой энергии.

Некоторые особенности установки счетчиков в многоквартирных домах старой постройки

Большинство многоквартирных домов советской постройки оснащены системами отопления с вертикальной разводкой отдельными стояками. По этой причине для индивидуального внутриквартирного учета требуется установка теплового счетчика на каждый радиатор.

Учитывая стоимость приборов отопления, такой выход нельзя назвать разумным и экономически целесообразным (даже для однокомнатной квартиры). Для таких домов практикуется монтаж групповых приборов учета, что так же позволяет получить значительную экономию средств.

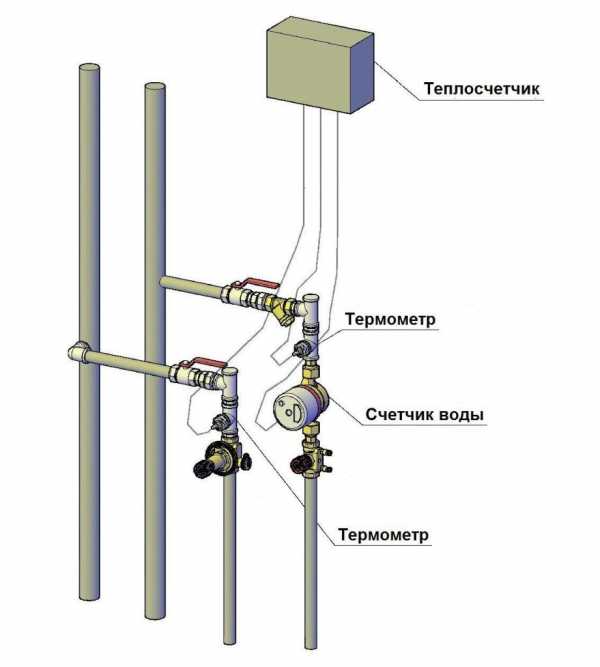

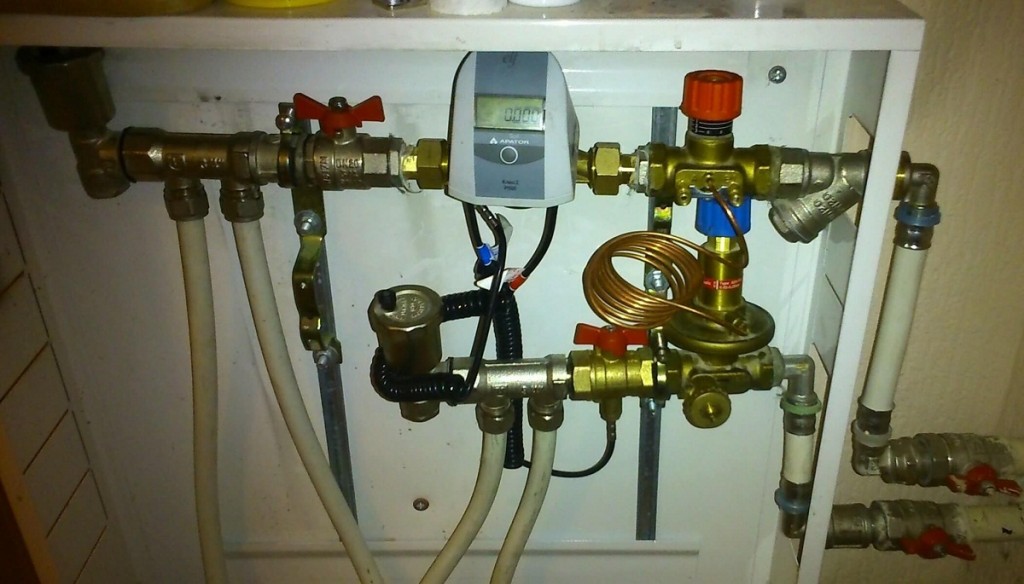

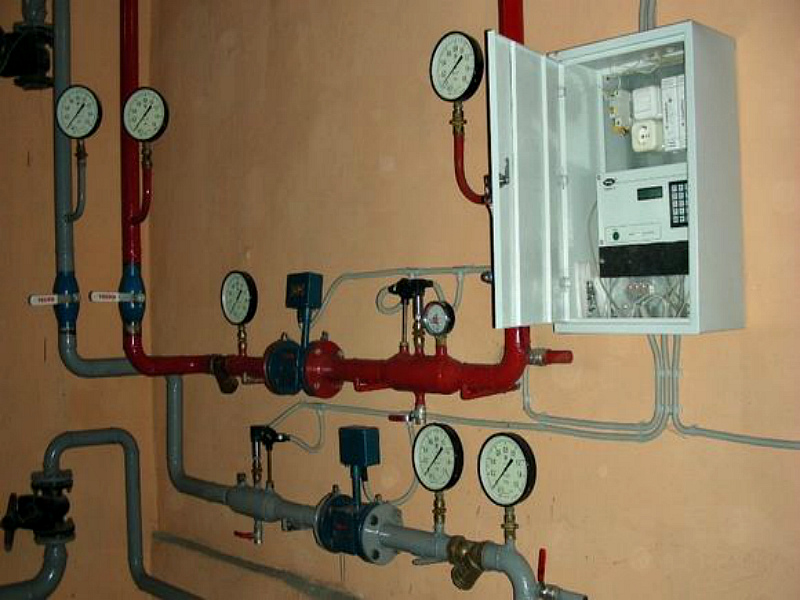

Установка счетчика тепла

В большинстве домов современной постройки применяются системы отопления с горизонтальной разводкой. В этом случае вполне возможна установка одного счетчика на квартиру, что позволяет сократить расходы на монтаж и окупить стоимость устройства достаточно быстро.

В чем разница между типами теплОВЫХ СЧЕТЧИКОВ?

В данном разделе хотелось бы рассмотреть отличия трех наиболее распространенных типов счетчиков тепла – механического, ультразвукового и электромагнитного.

Самым основным отличием этих теплосчетчиков является способ измерения объема теплоносителя.

Ультразвуковые теплосчетчики. Принцип работы состоит в изменении времени прохождения ультразвукового сигнала от источника до приемника сигналов, которое зависит от скорости потока жидкости. Основной принцип работы любого из них заключается примерно в следующем: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе: оно измеряется и по его величине вычисляется расход жидкости в трубопроводе.

Ультразвуковой теплосчетчик – прибор учета тепловой энергии на базе ультразвукового расходомера, отличается незначительным гидравлическим сопротивлением и отлично измеряет расход чистого теплоносителя. В случае протекания сильно загрязненного теплоносителя, либо появления воздушных пузырей в потоке, теплосчетчики с ультразвуковыми расходомерами определяют потребленное тепло с существенной погрешностью. Кроме того, ультразвуковые датчики расхода счетчиков тепла чувствительны к отложениям накипи на внутренних поверхностях расходомерного участка.

Механические теплосчетчики. Принцип работы механического теплосчетчика складывается из преобразования поступательного движения потока воды во вращательное движение измеряющей части. В наше время это наиболее выгодный в финансовом плане теплосчетчик.

Механический теплосчетчик – прибор учета тепловой энергии на базе механического расходомера, отличается невысокой стоимостью, относительно высоким гидравлическим сопротивлением и наличием подвижных частей в расходомерном участе. Перед механическими преобразователями расхода обязательна установка сетчатого фільтра грубой очистки. Приборы учета с механическими расходомерами монтируются в любом положении, тогда как ультразвуковые расходомеры не рекомендуется устанавливать при потоке теплоносителя сверху вниз.

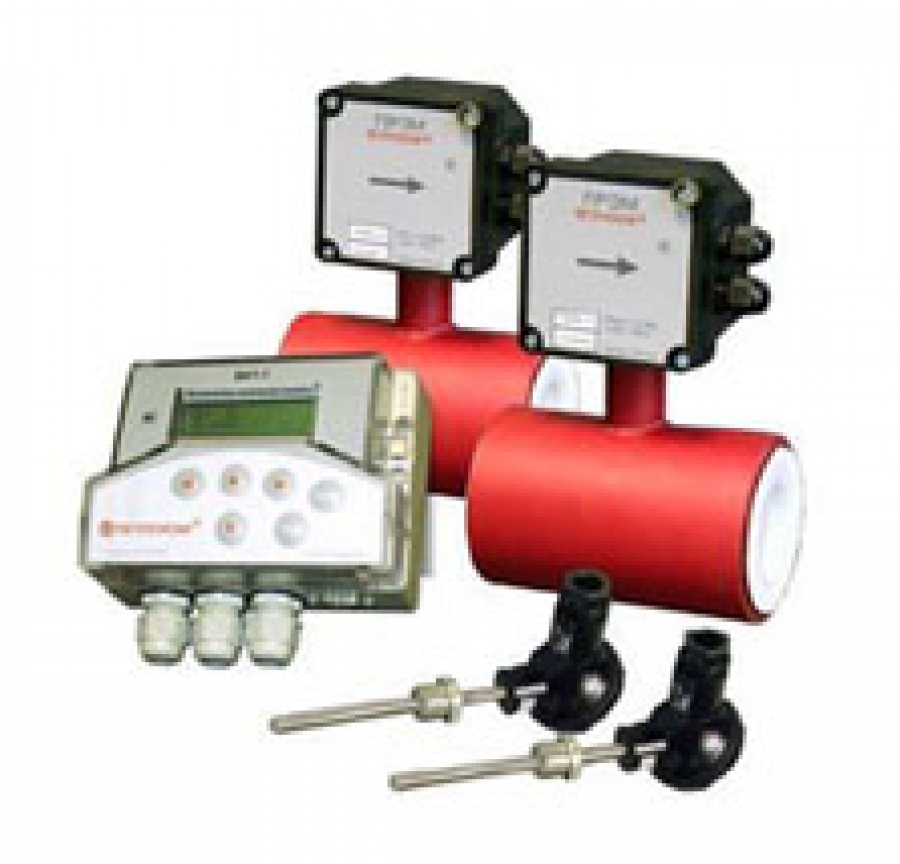

Еще один из видов теплосчетчиков – электромагнитные теплосчетчики.

Принцип действия электромагнитного расходомера основан на способности измеряемой жидкости возбуждать электрический ток при ее движении в магнитном поле, т.е. в электромагнитных теплосчетчиках используется явление электромагнитной индукции, позволяющее связать среднюю скорость, а следовательно и объемный расход электропроводной жидкости, с напряженностью поля в нем и разностью потенциалов, возникающих на диаметрально расположенных електродах.

Электромагнитные теплосчетчики производят вычисления тепловой энергии и тепловой мощности на основе данных об объемном расходе и объеме теплоносителя, температур на прямом и обратном трубопроводе с учетом изменения теплоемкости теплоносителя при изменении разности температур на входе и выходе. Поскольку при этом возникают малые величины тока, то электромагнитные теплосчетчики очень чувствительны к качеству монтажа, условиям эксплуатации. Недостаточно качественное соединение проводов, появление дополнительных сопротивлений в соединениях, наличие примесей в воде, особенно соединений железа, резко увеличивают погрешность показаний приборов. Тем не менее, можно сказать, что электромагнитные теплосчетчики имеют достаточную метрологическую стабильность и могут успешно применяться, как в одноканальных, так и в двухканальных теплових системах.

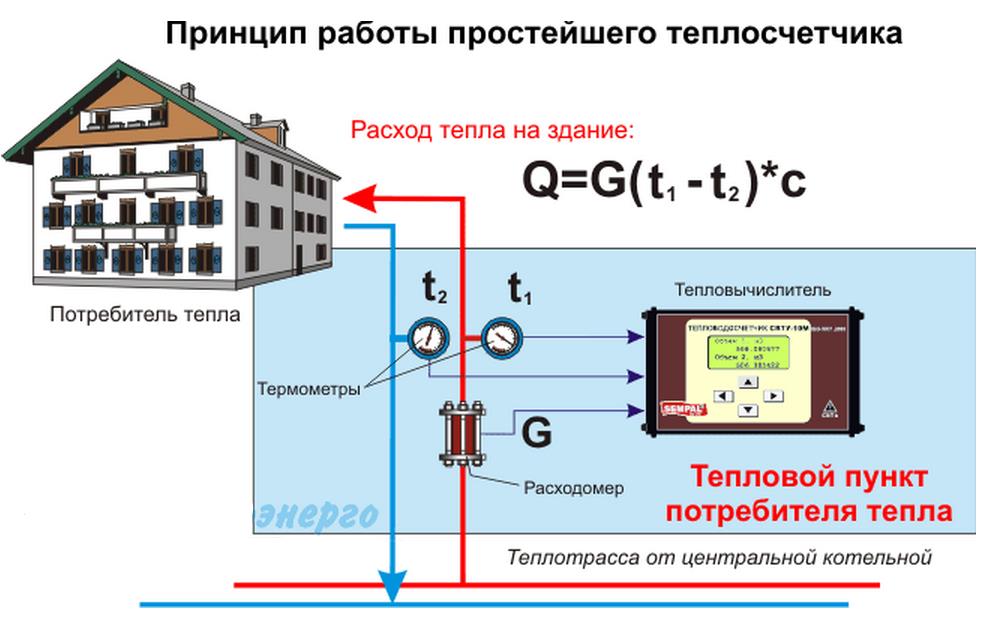

Принцип действия теплосчетчиков

Сразу оговоримся, что установка данного устройства возможна лишь в тех квартирах, где разводка труб вертикальная. Что касается принципа действия, то он основывается на измерении температуры на входе/выходе магистрали и расчете потребленной тепловой энергии при помощи теплоносителя. Сам учет основан на ряде подходов в плане фиксации показателей расхода, а также в последующей обработке полученной информации.

Большая часть современных моделей оснащена входом к персональному компьютеру, а показатели расхода хранятся в памяти счетчика на протяжении десяти (!) лет. Сам прибор состоит из следующих элементов:

• вычислитель;
• расходомер;
• два температурных датчика.

Помимо того, питание вычислителей может быть автономным или внешним, рассмотрим каждый из них детальнее.

• Модели автономного типа нуждаются в питании на 24 ватта, в связи с чем требуется установка трансформатора энергии.
• Вычислители второго типа характеризуются достаточно короткими проводами, а также тем, что срок службы элементов питания незначителен (порядка шести лет).

Что влияет на точность теплосчетчика

Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

Как правильно снять и передать показания теплосчетчика — квартирного и общедомового

Установленный теплосчетчик считает то количество тепловой энергии, которая затрачивается на обогрев помещения.

Каждый из объектов, потребляющих такую энергию, имеет тепловую максимальную нагрузку (Гкал/час), полученную с учетом показателей температуры воздуха на улице и в помещении.

В этой формуле минимальная температура воздуха определяется в зависимости от географического местоположения объекта на основе статистических показателей за несколько предыдущих лет.

Когда конкретный месяц отопительного сезона заканчивается, расчетная нагрузка пересчитывается с учетом среднемесячной температуры фактической.

Как уже известно пользователям, счетчики на тепло могут устанавливаться, как на целый многоквартирный дом, так и на отдельную квартиру. В этой статье рассмотрим вопрос, как снять и передать показания теплосчетчиков.

Общедомовой счетчик тепла: как снять показания?

Удачным решением будет завести отдельный журнал, куда будут регулярно заноситься показания прибора учета тепла (пример см. ниже). Оптимально записывать сведения в последний день каждого месяца, когда уже точно известно, сколько израсходовано тепла за месяц. Ведение такого журнала поможет контролировать и проверять на достоверность данные управляющей компании, на основе которых потребителям выставляются платежи за тепло.

В настоящий момент, согласно новых правил учета тепла коммерческого, ведение журнала учета отменили. Это связано с тем, что современные приборы учета могут считывать информацию из счетчика напрямую, либо через компьютер или флэш-накопитель.

Среди теплосчетчиков нового типа существуют довольно компактные модели, выполненные из стали специальной марки. Функционирование подобных приборов обеспечивают аккумуляторы, срок службы которых составляет 10 лет.

В верхней части счетчика находится экран, на который выводятся данные касательно потребления энергии, а также основных параметров конкретной системы теплоснабжения, таких как: значения расходов (текущее и мгновенное), сведения о температурах, информация о состоянии теплосчетчика (с учетом кодов ошибок), а также сведения архива за несколько предыдущих месяцев.

Важно иметь в виду, что если в многоквартирном доме установлен прибор учета старый, то при следующей поверке его в обязательном порядке нужно будет заменить на новый, а пока следует продолжать вести журнал учета показаний. Для правильного его заполнения нужно ознакомиться с руководством по эксплуатации счетчика (раздел обслуживание), которое обязательно прилагается к каждому прибору учета тепловой энергии.

Показания теплосчетчика: считывание и передача

Конкретные показания выводятся на индикатор путем нажатия кнопки/кнопок на лицевой панели прибора. Для грамотной подачи информации потребуется снять следующие сведения:

• Тепловая энергия Q (Гкал, GСal, GJ, MWh);
• Масса теплоносителя в трубопроводе подающем М1 (т);
• Масса теплоносителя в трубопроводе обратном М2 (т);
• Температура в трубопроводе подающем Т1 (°С);
• Температура в трубопроводе обратном Т2 (°С);
• Таймер (h).

Пример заполнения журнала показаний прибора учета тепловой энергии

Дата Кол-во теплоты, Q, Гкал Темпера- тура теплоно-сителя на подающем трубо-проводе Т1, °С Темпера- тура теплоно-сителя на обратном трубо-проводе Т2,°С Масса тепло-носителя по подающему трубо-проводу   М1, т Масса тепло-носителя по обратному трубо-проводу  М2, т Таймер, h

1	3	4	5	6	7	8
		85,5	44,4	2521	2435	1785

Как узнать, есть ли техническая возможность установки личного теплосчетчика

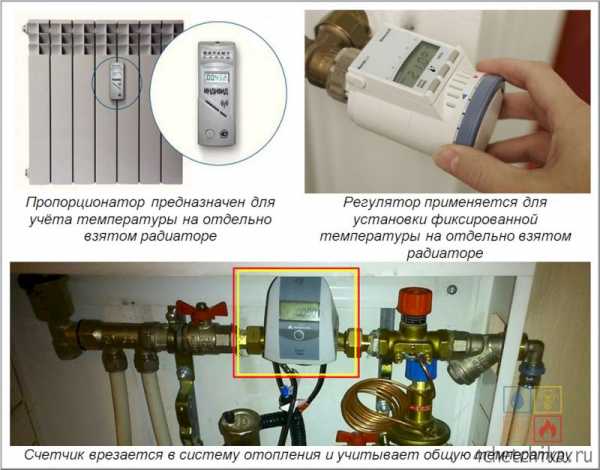

Перед установкой теплосчётчика на отопление в квартире нужно учесть ряд факторов, которые могут осложнить этот процесс.

Есть ли общедомовой счетчик тепла в многоквартирном доме

Первоначально нужно убедиться, что в доме есть коллективный прибор учёта. Согласно действующему законодательству, теплосчётчики на отопление в многоквартирном доме должны быть установлены в обязательном порядке, в противном же случае нужно идти с претензией в местную управляющую компанию.

Однако бывают ситуации (в очень старых домах), когда установить такой общедомовой прибор технически невозможно. Тогда поставить ИПУ тоже не получится.

Вертикальная или горизонтальная разводка

Также нужно уточнить, какой вид разводки используется в доме, и исходя из этого определяться с целесообразностью установки личного прибора учёта. В большинстве домов в России используется система отопления, выполненная при помощи вертикальной разводки. Это означает, что в каждой комнате квартиры есть свой стояк, к которому подключается батарея.

Соответственно, таких стояков в доме много и нужно будет ставить квартирные счётчики на тепло на каждую батарею. Но это невыгодно, поэтому вместо счётчиков часто устанавливают радиаторные распределители (вычислители) тепла на каждую из батарей.

С горизонтальной разводкой проблем нет, в таких квартирах один стояк и все радиаторы подсоединяются к нему горизонтально проложенными трубами, соответственно здесь и можно установить тепловой счётчик на подающую трубу.

Кроме этих ограничений, больше не существует других помех для того, чтобы установить приборы учёта тепла в квартире. Разве что возможен какой-либо частный случай, связанный с ошибками в монтаже тепловой сети.

Читайте, как считать оплату по теплосчетчикам.

Монтаж теплосчетчиков

ООО «Датекс» проводит работы от проекта до ввода в эксплуатацию узлов учёта тепловой энергии, как для отопления, так и для ГВС, на базе теплосчетчиков МКТС!!!

ООО «Датекс» предлагает Вам:

1. Бесплатный осмотр системы теплоснабжения
2. Проектирование
3. Подбор оборудования
4. Монтаж и установка теплосчетчиков
5. Гарантийное и послегарантийное обслуживание

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА!!!

• Универсальность– Теплосчетчик МКТС позволяет реализовать любую из схем узлов учета систем водотеплоснабжения и потребления, приведенных в «Правилах учета тепловой энергии и теплоносителя», причем одновременно может обслуживаться до четырех тепловых систем.
• Высокая точностьизмерения обеспечивается уникальными схемотехническими решениями, принципиально новой конструкцией преобразователя расхода и специальными алгоритмами обработки сигналов.
• Высокая надежностьдостигается применением передовых технологий, еще недавно доступных только в закрытых отраслях машиностроения, и тщательным тестированием всех компонентов теплосчетчика на специальных стендах в процессе производства.
• Модульность конструкции и гибкость МКТС построен по модульному принципу и обладает высокой гибкостью аппаратной и программной конфигурации, что позволяет строить многоканальные системы учета различной сложности, содержащие от 1 до 16 измерительных модулей (расходомеров), измеряющих расход и другие параметры теплоносителя.
• На материнской плате системного блока (СБ) МКТС предусмотрены разъемы (слоты) для подключения различныхплат расширения, что позволяет оперативно наращивать конфигурацию теплосчетчика в зависимости от потребностей заказчика.
• Предельная простота монтажа и ввода в эксплуатациюобусловлены оригинальным способом подключения измерительных модулей к СБ МКТС – всего лишь одной витой парой.
• По витой паре осуществляется:
• обмен данными между СБ и измерительными модулями в цифровом формате;
• питание всех измерительных модулей от одного общего источника, размещенного в СБ.

Витая пара подключается к измерительным модулям без соблюдения полярности.

Гибкость подключения измерительных модулей к СБ обеспечивается возможностью как последовательного соединения нескольких измерительных модулей одной витой парой, так и присоединения этих витых пар к СБ с четырех различных направлений (звезда). Исключается необходимость тянуть к вычислителю многочисленные кабели от первичных преобразователей, что существенно снижает стоимость монтажа.

 Сроки:

1. Монтажные работы начинаются в течение одного-двух рабочих дней с момента поступления оборудования на склад, согласно ранее намеченному графику выполняемых работ.
2. Сроки определяются сложностью производимых работ и зависят от особенностей теплового ввода, помещения теплового пункта, где производятся работы, размещения сварочного оборудования, дополнительных работ (например, перенос задвижек, «переврезка» трубопроводов, установка отсутствующих грязевиков и фильтров, манометров и термометров) и других местных факторов.
3. Работы по проектированию производятся опытным проектировщиком, по монтажу оборудования – квалифицированными сварщиками и электромонтажниками, что позволяет выполнять работы качественно и в срок.
4. Сроки поставки оборудования будут зависеть от типов приборов, от объема заказа и составят 10-20 календарных дней.

Форма оплаты – наличный и безналичный расчет. Предоставляем скидки на продукцию от цен завода-производителя (в зависимости от объема заказа).

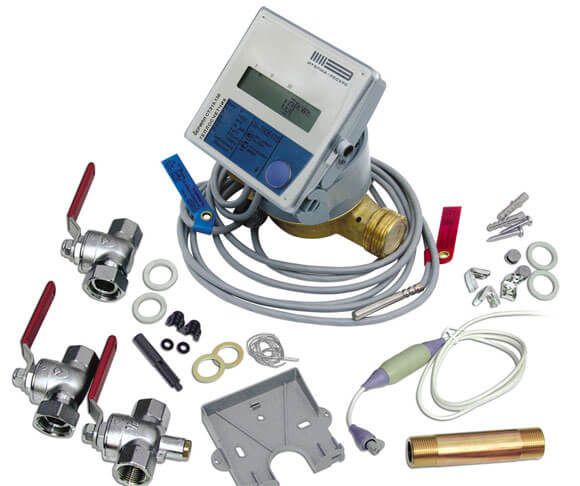

Внутренне устройство и принцип действия счетчика тепла

Они имеют стандартную конструкцию и состоят из датчика измерения расхода, двух щупов для определения температуры воды и вычислительного блока. Выпускаются в единой или модульной сборке, что зависит от вида тепломера.

1. Квартирные и индивидуальные счетчики отопления производятся цельными. В них все части соединены неразъемно и не могут быть заменены. Стоят такие устройства недорого.
2. Промышленные и общедомовые учетные аппараты бывают модульными. Каждый узел в них закладывается отдельно и при неполадках подлежит замене. То есть они отличаются гибким подходом к комплектующим.

Вычислитель

Этот узел выполняет анализ поступающих данных и выясняет количество потребленного тепла. В крупных и малых теплосчетчиках он различается дополнительным модулем передачи информации, глубиной архива и набором функций. В остальном оба варианта идентичны по строению. А вот запитываются они по-разному:

• общедомовые и промышленные счетчики тепла оборудуются внешним или автономным питанием;
• квартирные счетчики тепловой энергии работают лишь от батареи, период действия которой составляет 5 и более лет.

Температурный датчик

Обычно их два – на входе и выходе водяного потока. Они представляют собой щупы с платиновым термосопротивлением, которое может быть разным и обозначается в зависимости от величины – например, как Pt10000, Pt1000, Pt500 или Pt100. Цифры указывают на уровень электрического сопротивления в Омах при нуле градусов. Для индивидуальных устройств, где объем подсчитываемого для обогрева тепла мал, подходят любые датчики.

Модуль расхода

Каждый вид теплосчетчиков отличается собственной конструкцией этого элемента, поскольку по принципу действия они бывают механическими, ультразвуковыми, вихревыми и электромагнитными.

Механический счетчик отопления содержит в проточной части несколько подвижных элементов – в частности, роторную крыльчатку. Под давлением воды она приходит в движение и запускает счетный механизм. Именно по количеству вращений вычислительный узел отмеряет объем прошедшего по системе теплоносителя. Прибор также оснащен комплектом сетчатых фильтров, которые защищают его от попадания абразивных частиц и мелкого мусора.

Ультразвуковой счетчик тепловой энергии обеспечен расходомером в форме гладкой трубки, поэтому не имеет подвижных деталей. В ней расположены ультразвуковые датчики (два): один выполняет функцию излучателя (отправляет сигал), второй – приемника (принимает его). Время прохождения ультразвуковой волны служит основой для определения расхода теплоносителя.

Электромагнитный счетчик тепла оборудован катушкой с электромагнитами, которая измеряет проходящий по трубам и радиаторам поток. Когда вода попадает в зону магнитного поля, она формирует импульсы. Именно их сила служит базой для подсчета объема. Затем данные передаются на вычислитель.

Вихревой теплосчетчик содержит в проточной области треугольную призму, электрод и магнит. Учет расхода рабочей жидкости происходит благодаря ее передвижению по завихренной дорожке, давление которой и позволяет установить точные показания.

Дисплей

После того как вычислитель обрабатывает сведения, поступившие от счетчика и температурных датчиков, он выводит информацию на экран. В некоторых вариантах его функцию выполняет оптический интерфейс, но конструкция более современных моделей включает по большей части дисплей. Конечная цифра фиксируется в калориях (точнее в гигакалориях – Гкал).

Принцип работы счетчиков отопления

Независимо от разновидности, все теплосчетчики используют для определения данных 2 показателя:

Учитывая это, главный принцип действия теплоизмеряющих устройств одинаковый. Разница лишь в форме получения информации.

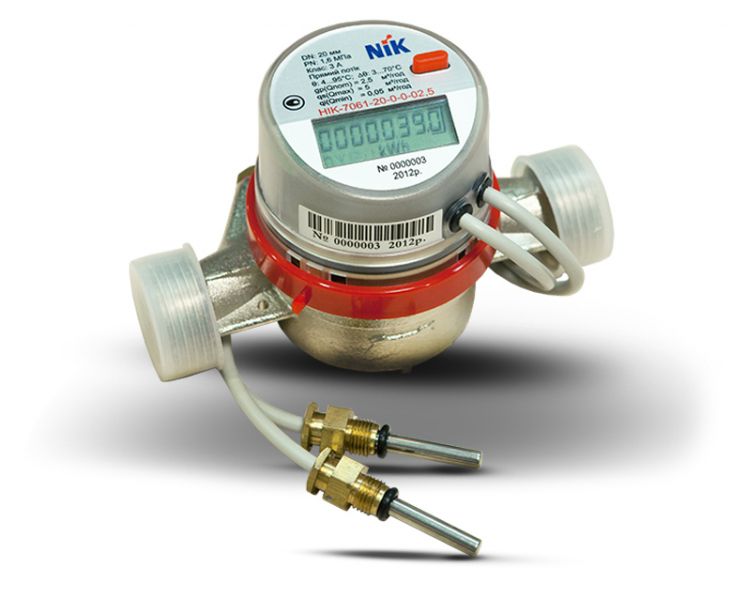

Механические счетчики работают как водомер, дополненный двумя щупами для установления температуры воды. Ключевая роль отведена вращающейся крыльчатке. То есть это приборы с подвижными элементами, следовательно, они более всего склонны к повреждению и к сокращению срока эксплуатации.

Электромагнитные тепломеры задействуют магнитные поля, внутри которых находится теплоноситель. Они измеряют разность потенциалов на электродах подсоединенного к ним счетчика. Объем потребленной теплоэнергии автоматически определяется расчетным методом.

Ультразвуковые аппараты работают на принципе отслеживания скорости ультразвука, который движется от излучателя к приемнику через поток воды. Разбежка между ними служит основой для калькуляции окончательных данных.

Вихревые счетчики тепловой энергии искусственно формируют вихрь в теплоносителе. А затем по его давлению автоматически вычисляют объем проходящей по трубам жидкости. Как и в предыдущих случаях, эти данные отправляются в вычислительный модуль.

Особенности установки счетчика тепла

Как установить счетчик на отопление в квартире? Ответ на этот вопрос зависит от схемы разводки отопительной системы: теплоснабжающая компания может отказать в разработке ТУ, если в многоквартирном доме реализована система отопления с вертикальными стояками, да еще и расположенными в разных помещениях.

• Невыгодно владельцу жилья.
• Невыгодно теплоснабжающей организации, которая теряет часть тепловой энергии, производимой вертикальным трубопроводом (стояками).

Прежде чем установить теплосчетчик, необходимо выполнить некоторые формальности, а именно:

• Заявление в компанию, предоставляющую услуги теплоснабжения. В принципе, нет закона, запрещающего устанавливать приборы учета тепла в квартиру. Однако, есть и техническая сторона вопроса. Если возможность монтажа счетчика тепла существует, то специалисты теплоснабжающей организации разработают ТУ.
• С тех. условиями необходимо обратиться в проектную организацию. За ваши «кровные» будет разработан проект, который должен быть согласован с теплоснабжающей организацией.
• После согласования нужно найти фирму-подрядчика, имеющую разрешение на выполнение данных монтажных работ.
• После установки опять следует обратиться к поставщику услуг и сдать им прибор учета в эксплуатацию, заключив договор на оплату потребленного тепла.

Совет: если вы не готовы проходить столько «кругов ада» рекомендуем обратиться в контору (они часто организуются на базе теплоснабжающих компаний), выполняющую все виды услуг одновременно: продажу теплосчетчиков, проектирование и согласование. Дорого, но быстро и без «головной боли».

Регламентируют монтаж, методику расчета и оплату тепла частными лицами следующие документы: закон РФ № 261 и постановление КМ № 354. Если не вдаваться в юридические тонкости, то россиянин, желающий снизить расходы за теплоснабжение должен знать следующее: показания узла учета принимаются во внимание только в том случае, когда счетчиками тепла оборудованы все 100% отапливаемых помещений вашего дома, на входе которого также стоит один общедомовой теплосчетчик.

И в качестве заключения: Качество предоставляемых услуг за отопление оставляет желать лучшего. Как известно, жалобами и судами добиться практически ничего невозможно. Единственный выход, «всем миром» устанавливать теплосчетчики. Коммунальщикам рано или поздно придется наводить порядок в своем хозяйстве, так как оплачивать потери тепла им придется самостоятельно.

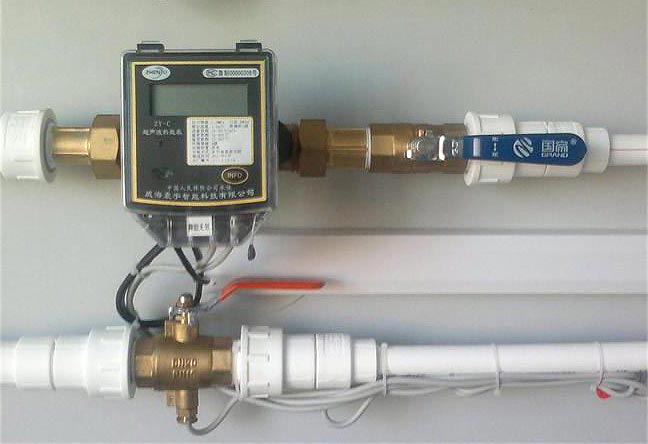

Ультразвуковой теплосчетчик отопления

Этот вид счетчиков наиболее часто устанавливается как общий прибор для многоквартирных домов. Принцип его работы заключается в ультразвуковом сигнале, благодаря которому прибор, собственно, и делает замеры (с помощью датчика). Этот сигнал пропускается через воду. Комплектация этого устройства состоит из излучателя и прибора, который подает сигнал. Устанавливаются эти комплектующие один напротив другого.

Рис. 3 Ультразвуковой прибор

Ультразвуковое устройство лучше устанавливать в домах с новым трубопроводом, так как он очень чувствительный к загрязнениям.

Есть такие виды ультразвуковых теплоизмерителей:

Каждый из этих видов дает точные показания, только если вода чистая и без примесей. Любые загрязнения или даже воздушные пузыри влияют на показания.

К плюсам этого счетчика относятся информативность, которая достигается благодаря жидкокристаллическому дисплею и то, что при установке этой модели не увеличивается гидравлическое давление.

Но есть и такой минус в работе ультразвукового прибора: если подача электроэнергии нестабильна, то подключают его через UPS.

Выводы и полезное видео по теме

Установка теплового счётчика — требование законодательства РФ. Но на квартиры в многоэтажках эта норма не распространяется.

Причины, по которым с индивидуальными теплосчётчиками могут быть проблемы, рассмотрены в этом видео:

Петербуржец установил в 2013-м на радиаторы в своей квартире вычислители тепла и убедился в 30% переплате за отопление.

Но ЖСК-3 не торопится компенсировать его расходы. Смотрим видео:

Законодательство требует оснащения теплосети в многоэтажке домовым счетчиком, но только общим (на весь дом).

А управленцам домовых многоквартирных хозяйств выгодны индивидуальные счетчики в единственном случае – если дом новый или реконструированный (теплоизолированный) по современным нормативам.

Вы установили себе счетчик на отопление или владеете ценной информацией по этому вопросу, которая может быть полезна другим нашим читателям?

Возможно ваш опыт поможет решить сложную ситуацию или воодушевит на активную борьбу с теплоснабжающей компанией. Поделитесь своей историей или задайте вопросы по этой тематике – оставляйте свои комментарии под этой статьей.

Установка счетчика отопления

Есть специальные компании, которые выполняют монтаж теплосчетчиков, а именно:

• Они делают проект;
• Подают документы в соответствующие органы, для получения разрешения;
• Устанавливают счетчик и сразу регистрируют его;
• Далее должны проводиться тестовые испытания и прибор сдается в эксплуатацию.

Если счетчик не зарегистрирован должным путем, то его показания не учитываются. Для уплаты по счетам нужно подавать показатели, и в квитанции приходит сумма по установленному тарифу.

В разработанном проекте должны быть включены такие моменты:

• Устройство (вид) модели для конкретной системы отопления;
• Необходимые расчеты по расходам теплоносителя, а также расчеты тепловой нагрузки;
• Должна быть схема отопительной системы, с указанием места, где будет устанавливаться счетчик;
• Должно быть рассчитано сопротивление гидравлики прибора;
• Расчет возможных тепловых потерь;
• А также обязательно расчет растрат за теплоэнергию.

Нюансы установки теплосчетчиков в квартире с вертикальной разводкой

Схема реализована во многих старых многоэтажных домах и вызывает определенные сложности при размещении приборов учета. В помещение заводится несколько стояков, к которым присоединены отдельные радиаторы.

На данный момент большинство отечественных многоквартирных домов имеют вертикальную систему разводки теплосети, что в разы затрудняет получение разрешения и монтаж индивидуальных приборов учета тепла

Установка счетчиков тепла на батареях в квартирах с центральным отоплением и вертикальной разводкой запрещена. Табу зафиксировано в Приказе № 627, официально утвержденном Министерством регионального развития.

Действующий нормативный акт не ограничивает потребителей в их праве поставить устройства, которые будут учитывать расход коммунального ресурса. Существуют правила:

• Исключение из Приказа № 627 сделано для многоквартирных домов, которые попадают под действие дополнений к ФЗ № 261-ФЗ.
• Если согласно проектным характеристикам инженерной системы отопления отсутствует возможность для размещения счетчика, для учета применяются индикаторы расхода тепла, которые называются расходомерами.

Второй вариант предусматривает, что отдельно на каждую батарею будет установлен специальный аппарат, работа которого заключается в анализе тепла в помещении и температуры радиатора. Порядок расчета ежемесячного платежа в 2019 году осуществляется на основании ПП РФ № 354.

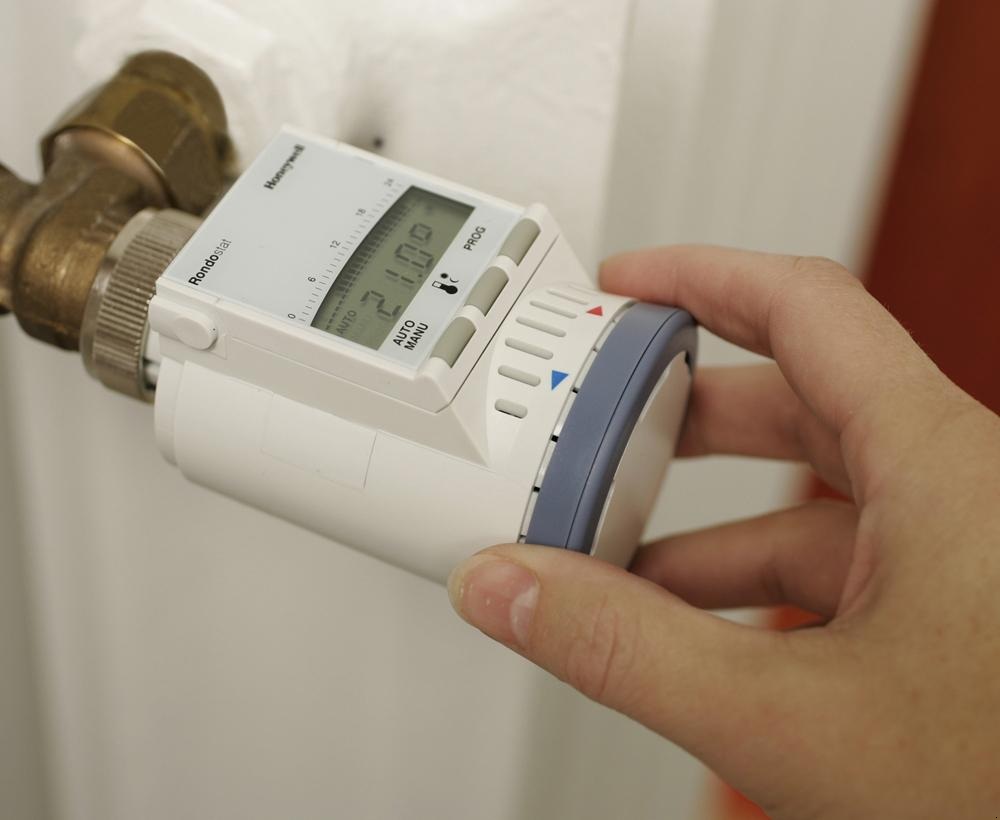

Не стоит путать счетчик, врезаемый в систему отопления, с пропорционатором или регулятором, потому как счетчик учитывает температуру во всей системе, пропорционатор снимает данные только на одном радиаторе, а регулятор вообще ничего не считает, он задает температуру

Как правильно выбрать тепловой счетчик на отопление

Монтаж общедомового счетчика работниками службы ЖКХ.

Ультразвуковые теплосчетчики способны измерять время, которое жидкость в теплообменнике проходит от источника до приемника сигнала. Этот тип устройства отличается долговечностью и надежностью. Работает исключительно в чистой воде, без примесей и осадков. Если в теплоносителе появляются окалины, пузырьки и накипь, то происходит искажение в измерениях. То есть его польза приравнивается к нулю. Такие счетчики необходимо проверять как можно чаще, так вы продлите срок их службы. Ультразвуковые счетчики бывают частотными, временными, корреляционными и доплеровскими.

Электромагнитный счетчик, установленный в квартире, работает по принципу появления тока в момент, когда вода проходит в магнитном поле. Приборы обладают метрологической стабильностью, то есть безопасны в эксплуатации. Показания становятся неточными, если радиатор наполнен жидкостью с примесями или некачественно соединены провода при установке.

Как выбрать компанию для установки теплового счетчика на отопление?

Фирма, в которую вы можете обратиться за монтажом подобных устройств, должна отвечать следующим требованиям:

1. Выезд сотрудников должен быть бесплатным, при этом с необходимыми рекомендациями.
2. Специалисты только квалифицированные, со стажем работы. Есть конкретная схема работы и оборудование для монтажа.
3. У фирмы должна быть документация, которая подтверждает их деятельность. Они могут также предоставить свидетельство, сертификаты или допуски СРО.
4. Регистрация в ЕГРЮЛ.
5. Предоставление гарантий на работу.
6. Желательно наличие льгот для пенсионеров и инвалидов.
7. Форма оплаты их услуг. Возможность рассрочки.
8. Осуществление последующего демонтажа счетчиков.

Теперь вы знаете, для чего служат счетчики, из чего состоят, принцип работы этих устройств. Также вы ознакомились с типами теплосчетчиков и их техническими характеристиками, способами установки и оплаты за отопления. Поэтому можете приобретать такой прибор в квартиру, он принесет вам немалую пользу.

Счетчики для воды — какие они бывают

Все счетчики для воды, независимо от их конструктивных особенностей и принципа работы можно разделить на предназначенные для учета расхода воды:

• холодной, рассчитанных до температуры 40 °C;
• горячей, работают до 90 °C, а некоторые приборы и до 150 °C.

Также до того, как приступить к выбору следует узнать о том, что счетчики бывают:

• энергонезависимые;
• энергозависимые,

вторые, при прекращении подачи электроэнергии просто перестают работать.

И конечно, следует определиться с принципом работы учетного прибора для воды. Для этого на рынке представлены следующие виды счетчиков на воду:

• тахометрические;
• электромагнитные;
• ультразвуковые;
• вихревые.

В качестве бытового прибора наиболее распространенными являются тахометрические с механическим принципом работы, реже – электромагнитные. Вихревые и ультразвуковые, в основном, предназначены для учета воды на промышленных объектах.

Вычислители и распределители тепловой энергии: преимущества использования

Вычислители и распределители тепла – это измерители, выполняющие расчёт относительных затрат энергии тепла. Они состоят из теплового адаптера и двух элементов, характеризующихся чувствительностью к перепадам температурных показателей. Датчики каждые 3 минуты проводят измерения температур поверхности батареи и воздуха в помещении, определяя разницу показателей. Полученные величины по расходу тепла складываются и генерируются на экран устройства.

Приборы такого типа придется устанавливать на все батареи в квартире

Вычислители тепла на каждом датчике задаются непосредственно перед установкой приспособления и введением его в работу. Для этого в память измерителя тепловой энергии вносятся все требуемые коэффициенты и показатели мощности, которые затем позволяют устройству отображать величину расхода затраченного тепла.

Важно!Данные, выводимые на экран прибора, ‒ это условные единицы, для перевода которых в кВт/ч необходимо умножить полученные цифры на мощность отопительного радиатора, которая указана в паспорте к изделию, а также на коэффициент, отвечающий типу радиатора, подтвержденный производителем счётчика.

По той причине, что распределители и вычислители определяют расход тепловой энергии в одном радиаторе, их число должно соответствовать количеству батарей в квартире. Оба вида теплосчётчиков работают исправно, независимо от качества теплоносителей, циркулирующих в системе отопления. Другими достоинствами считаются:

Вычислители и распределители могут давать погрешность до 12%

Перед тем как установить счётчик на отопление в квартире этого типа, нужно учитывать, что относительная погрешность полученных показателей в некоторых случаях достигает 12%, особенно большое отклонение показывают распределители тепла. Также нужно грамотно подойти к покупке комплекта для установки прибора, который должен соответствовать типу установленной батареи. При неправильном выборе набора качество сбора информации будет значительно снижено, поэтому без специализированного комплекта для монтажа целесообразнее просто установить тепломер возле радиатора.

Механический теполосчетчик отопления

Этот прибор измеряет, сколько горячей воды прошло через подающую трубу. Поток воды приводит в движение механизм (вращательное движение). Этот счетчик доступнее остальных по цене. Но есть и такие негативные факторы, как то, что этот счетчик чувствителен к загрязнениям, например, к образованию ржавчины, грязи, окалины. Что бы предотвратить это, нужно устанавливать специальный магнитно-сетчатый фильтр.

Рис. 2 Механическая модель теплового устройства

В комплекте такой прибор имеет тепловычислитель, а также водосчетчик роторного типа (рис. 2).

Виды механических устройств:

К основным плюсам этой модели можно отнести низкую цену, питание от батареек, а также они достаточно просты в эксплуатации.

• Чувствительность устройства к гидроударам;
• Механизм этого прибора быстро изнашивается;
• Из-за него увеличивается давление в системе отопления;
• Механические модели не хранят информацию, собранную за сутки.

Как работает тепловой счетчик, виды и характеристики этих устройств

Сегодня счетчик на отопление очень выгоден, так как такое устройство позволяет экономить денежные средства. Это происходит, потому что после его установления плата за тепло будет осуществляться по тарифам. А значит, счетчик будет считать исключительно, количество тепловой энергии, которое поступает, и не нужно будет переплачивать. По мере того как растут цены, люди все больше задумываются, как сэкономить.

Немаловажным пунктом расхода в каждой семье является оплата за теплоэнергию. Для экономии в этом направлении есть тепловой счетчик отопления.

Покупая счетчик для отопления, в его комплекте есть (рис.1):

• Непосредственно счетчик, то есть устройство, которое считает количество теплоносителя.
• Датчики температуры. Их должно быть 2. Они подают показания про температуру нагрева воды, которые поступают в основной электронный модуль.
• А также другие комплектующие, которые идут в комплекте индивидуально, зависимо от вида прибора.

Рис. 1 Комплектация устройства
