ГОСТ на пандусы для инвалидов, Ограждение пандуса

Пандусы могут быть:

• стационарными,
• съемными.

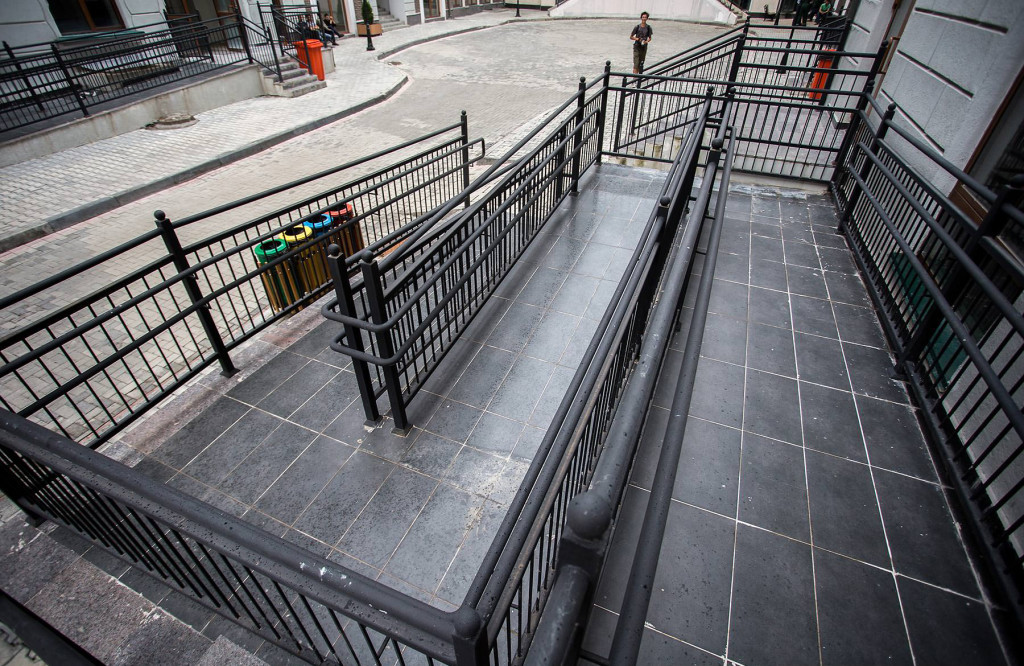

Стационарные конструкции могут быть фиксированными, то есть неразборными. Обычно они расположены снаружи общественных и жилых зданий и встроены в лестницу.

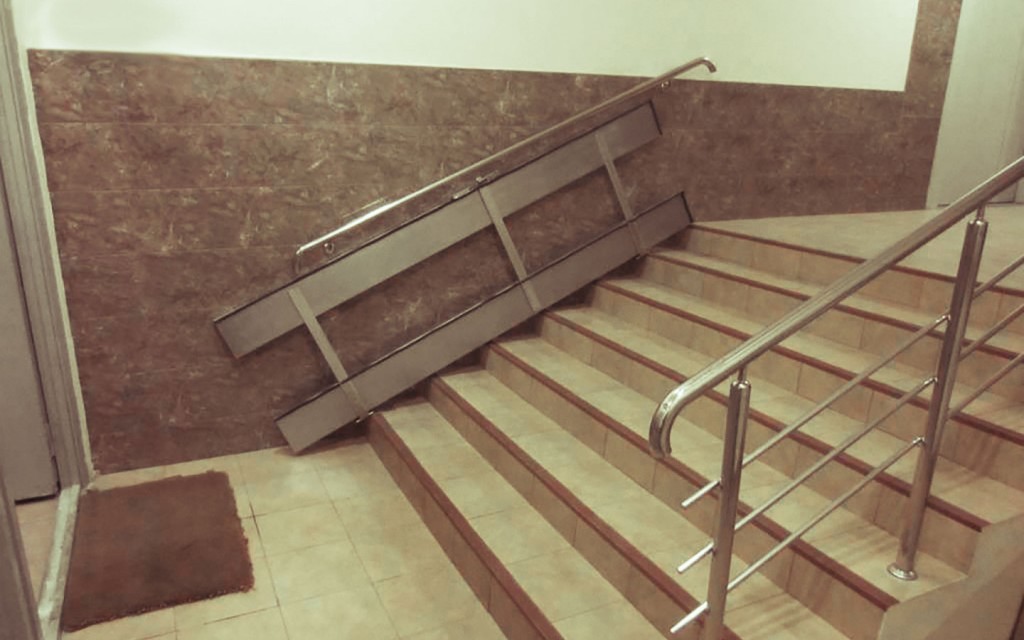

Также есть откидные варианты, обычно их ставят в подъездах. Они прикреплены к стене и раскладываются в случае необходимости. В сложенном виде такой пандус удерживается металлической защелкой.

В общественном транспорте можно встретить выдвижные модели. Современные пандусы такого типа оборудованы автоматической системой раскладывания и складывания, чтобы воспользоваться ими, достаточно нажать на кнопку.

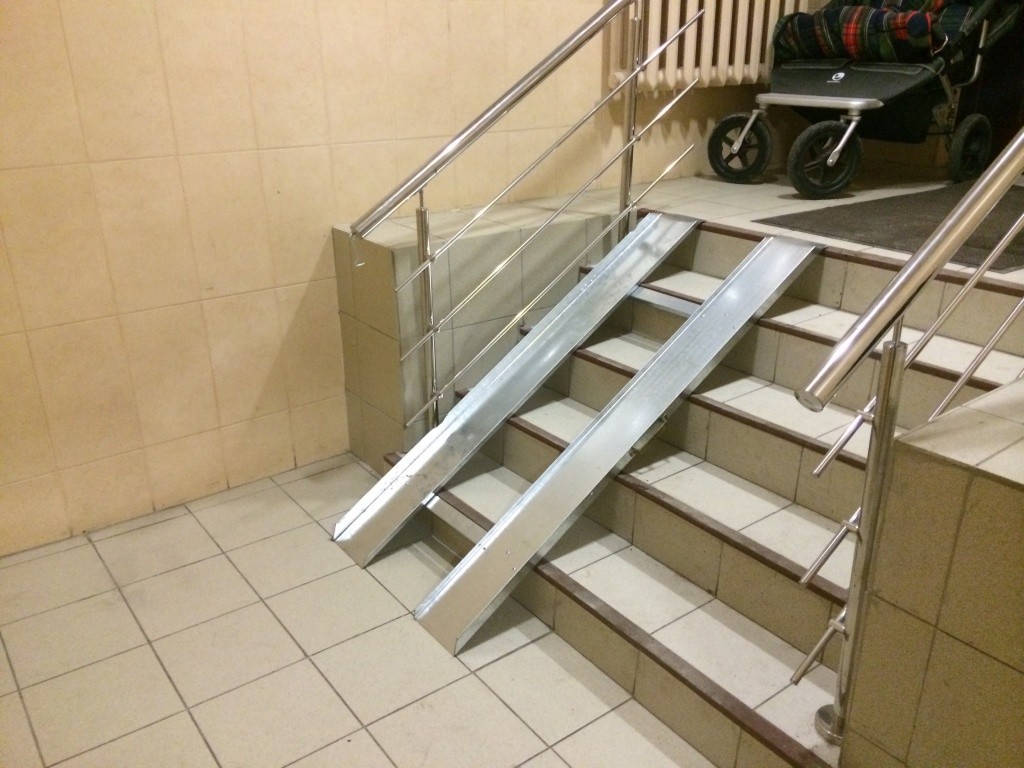

Съемные версии также могут быть устроены по-разному. Это

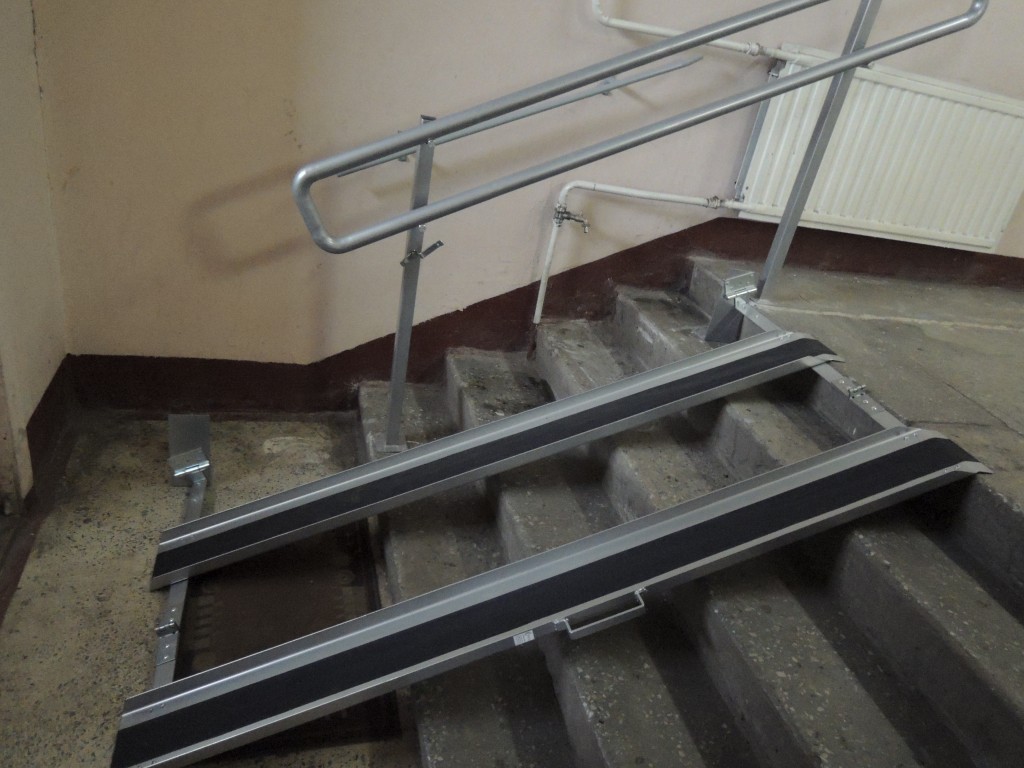

• телескопические — их можно регулировать по длине, но такие варианты громоздки, их трудно раскладывать и собирать в одиночку;
• рамповые — более мобильные разновидности, их разложить легче, они компактны и весят немного;
• ролл-пандусы — их можно скатывать в рулон, легко возить в автомобиле.

Металлический пандус для инвалидов конструкция чертеж – Металлический пандус для инвалидов

Содержание

• Металлический пандус для инвалидов
  • Выбор: металлический пандус или бетонный
  •  Установка металлических пандусов
    • Решаем проблему пандуса для инвалидов своими руками
    • Варианты фирменной установки металлического пандуса
    • Модульные конструкции металлических пандусов
  • Заключение
• размеры, требования по ГОСТ, монтаж своими руками
  • Существующие виды пандусов
  • Конструкции стационарных спусков
  • Действующие строительные нормы
  • Нормативные размеры и конструкции
    • Предельные углы спуска
    • Требования к площадкам
    • Элементы ограждения
  • Как сделать пандус самостоятельно
    • Необходимые материалы и инструмент
    • Порядок выполнения работ
  • Видео по теме
• Пандусы для инвалидов и детских колясок из металла
  • Пандусы для инвалидов и детских колясок
    • Разновидности пандусов
      • Помощь при монтаже
• нормы. Уклон пандуса для инвалидов.
  • Конструкция пандуса из бетона чертеж. Пандусы для инвалидов: нормы. Уклон пандуса для инвалидов.
  • Актуальность проблемы
  • Установленные нормы
  • Установка устройств доступности
  • Возможные вариации установки
• Устройство пандуса для инвалидов на крыльце своими руками
  • Виды пандусов и требования к их конструкции
    • Конструкции пандусов
  • Требования к конструкции
  • Как сделать пандус
    • Делаем откидной пандус
    • Заливаем стационарный пандус из бетона
  • Заключение
• Устройство пандуса
  • Основные виды пандусов
  • Технические параметры пандусов
  • Примеры технологий изготовления пандусных устройств
    • Бетонный пандус
    • Металлический пандус
    • Пандус из дерева
  • Дополнительные требования к пандусам
• Откидной пандус в подъезде для инвалидов
  • ­Как установить отки­дной пандус своими ру­ками
  • Разновидности конструкций
  • Требования к складным и откидным пандусам
  • Металлическая платформа своими руками
    • Установка откидного пандуса из дерева
  • Виды и устройство пандусов для инвалидных колясок. Какую конструкцию выбрать?
  • Конструкции пандусов для инвалидов
    • Стационарные
      • Откидные пандусы для инвалидных колясок
    • Съемные пандусы для инвалидов
      • Ролл пандусы
      • Раздвижные и телескопические пандусы
      • Рампы для инвалидных колясок
  • Что нужно учитывать при выборе пандуса
  • Ограждение пандуса для инвалидов
  • Как сделать пандус своими руками
  • Особенности использования откидного и складного пандусов для инвалидов
  • Что такое пандус
  • Разновидности пандуса
    • Стационарные
    • Откидные или выдвижные
  • Особенности и характеристики откидного пандуса
  • Применение складных пандусов
  • Разновидности переносных пандусов
  • Преимущества складных и откидных конструкций

Нормативные документы

Конструкции, возведенные для проезда инвалидов, обязаны соответствовать определенным требованиям, прописанным в таких документах, как:

1. СНиП 35−01 от 2012 г.
2. СП от 2012 г. (Свод Правил).
3. ГОСТ Р. 51261−99.

Нормативы СНиП детально объясняют все требования монтажа наклонных площадок, предназначенных для проезда управляемых инвалидами колясок. В документе детально изложены и подробно расписаны условия возведения пандусов с их размерами, углами наклона и габаритными размерами площадок.

В Своде Правил дается более широкая редакция правил, описанных в СНиП. Данные в СП нормативы в некоторой степени отличаются от значений, предоставленных СНиП, в меньшую сторону. Здесь могут указываться меньшие углы наклона, максимально допустимая длина дорожек, а также увеличение до определенной величины габаритных размеров переходных площадок, дополнительная установка элементов ограждения.

В ГОСТ Р. 51261−99 указаны все требования, выдвигаемые к ограждениям рамп.

Следует отметить, что пандус для детских колясок, его размеры, требования и ГОСТ не расписаны отдельно в СП и СНиП. Этот вид пандуса относится к общей категории конструкций, предназначенных для пользователей различного вида колясок пожилыми людьми и инвалидами, ограниченными в передвижении.

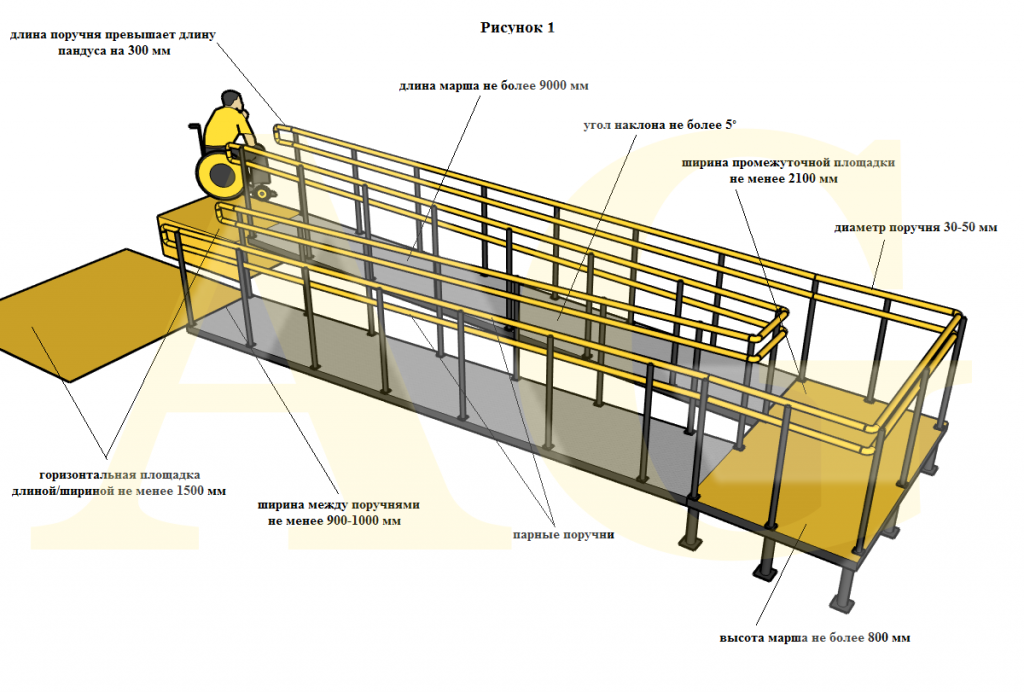

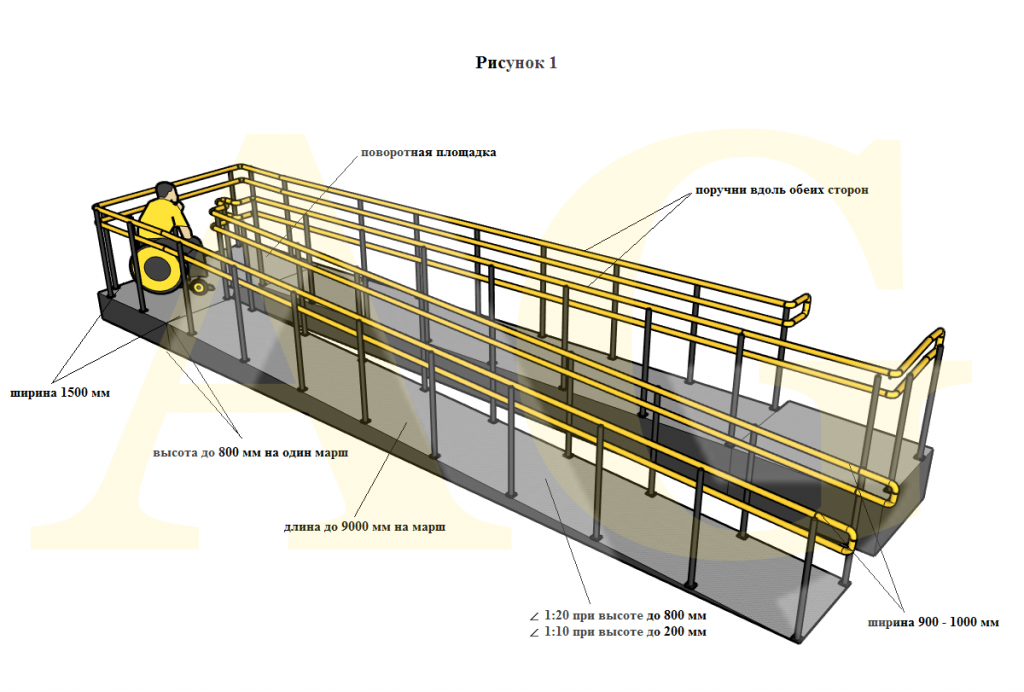

Размеры конструкций

Определенная высота каждого пролета подъемной дорожки для самостоятельного проезда колясочником-инвалидом по ГОСТ не должна превышать 800 мм. Такая величина обеспечивается наклонным пандусом, длина которого составляет 9 м/п.

Ширина пандуса для инвалидов колясочников — 1.5 м. Если планируется встречное движение, ее ширина увеличивается на 30 см и составляет 1.8 м.

По нормативам СНиП максимальная ширина пандуса может составлять 2 м. По краю, на всю длину рампы устанавливается невысокий, высотой около 50 мм, отбойный бортик.

Двухколейные пандусы могут устраиваться индивидуально в частном доме, а во всех застройках общественного использования наклонные рампы должны монтироваться со сплошной поверхностью. При более крутом подъеме, превышающем нормативы ГОСТа, для сопровождающего коляску инвалида помощника может быть оставлена для прохода по рампе открытая полоса около шириной в пределах 400 мм.

Углы наклона дорожек для передвижения инвалидов-колясочников по новым нормативам должны составлять диапазон от 8 до 15%. Другими словами, на 1 м/п горизонта величина наклона обязана составлять 80−150 мм.

На практике этот угол обычно составляет 10% и может увеличиваться, только если иное решение невозможно принять. В редких случаях наклонный угол может быть не больше 18%.

Деревянный пандус

Конструкция откидного деревянного пандуса мало чем отличается от конструкции пан6дуса металлического. Вся разница заключается в том, что делать его немного сложнее, так как рабочим материалом выступают деревянные и металлические элементы.

• Вместо двух швеллеров берутся 2 доски определенной толщины и ширины. В длину аппарели должны перекрывать весь лестничный марш. Расстояние между досками должно быть таким, чтобы удобно было проезжать инвалидной или детской коляской. В подъезде дома деревянная конструкция подойдет наилучшим образом. При этом лестница может ограничиваться либо перилами с обеих сторон, либо только с одной – второй опорной стороной может быть стена.
• Как и в предыдущем варианте 2 широкие доски скрепляются между собой распорками, которые представляют собой деревянные бруски подходящего размера. Крепится конструкция деревянного откидного пандуса к перилам лестницы с помощью все тех же петель. Диктуют размеры конструкции площадь и форма лестничного марша, а также колясочные габариты. Распорки должны примыкать к ступенькам, иначе человек, везущей коляску, может поломать себе ноги. Кроме того, чтобы безопасно чувствовал себя сопровождающий человек, расстояние между досками должно быть достаточным для удобного перемещения.
• Тогда, когда пандусом не пользуются, деревянная конструкция фиксируется к перилам с помощью замка. Если с деревянным материалом дольше поработать, то откидной пандус можно сделать с обратной стороны в виде ограждающей конструкции, которая будет выполнять функцию перил. Чтобы пандус сделать красивым, деревянный материал можно покрыть лаком – будет практично и привлекательно. При этом нужно помнить, что обрабатывать пандус скользким покрытием можно только с одной стороны. Рабочая поверхность досок должна иметь хорошее сцепление с резиной колес.

Нормы и требования к пандусам

Разработанные нормы и требования к конструкции должны обеспечить высокий уровень доступности для инвалидов, использующих коляски :

Также важным показателем являются поручни, т.к. являются важной сопутствующей частью к пандусам:

Другие требования для перил без конкретизированных показателей:

• не должны прерываться
• наличие маркировки
• изготавливаются из металла
• устанавливаются с обеих сторон

Необходимость поручней

Без перил пользование дорожками становиться слишком затруднительным, а иногда даже невозможным. Их правильная установка крайне важна. Если человек с особыми потребностями поднимается без посторонней помощи, ему необходимо держаться за поручни. Есть определенные требования к пандусам для инвалидов. ГОСТ диктует следующие правила к установке перил:

1. Поручни могут быть парными или одинарными.
2. Поручни должны быть сплошными, без разрывов, на всю длину.
3. Профиль для поручней обязательно должен быть круглым.
4. Лучший диаметр для профиля поручня – четыре сантиметра.
5. Перила должны быть закреплены внутри конструкции и располагаться полностью параллельно дорожке.
6. Перила должны выступать дальше продолжительности дорожки примерно на тридцать сантиметров.
7. Поручни должны иметь несколько перекладин. Это необходимо для того, чтобы ими могли пользоваться разные люди. Для взрослых нужны перила повыше, а для детей поручни следует расположить ниже.

Внимание! Пандусы без удобных перил могут оказаться абсолютно бесполезными, так как человек просто не сможет подняться по ним. Поэтому работу по их установке следует выполнять качественно.

Технические требования

Создание любой конструкции подразумевает разработку проекта. Для изготовления качественного пандуса потребуется сделать его таким, чтобы он соответствовал основным требованиям. Чертеж такой конструкции обычно подчиняется определенным нормам. Требования к пандусам освещены в ГОСТе Р51261-99. Такие изделия должны соответствовать следующим нормативам:

• Максимальным является угол наклона не более 8%. Этот показатель следует высчитывать при делении высоты проема на длину горизонтальной проекции конструкции.
• Рельсовые направляющие следует располагать на таком расстоянии, чтобы коляски и инвалидные кресла можно было свободно перемещать.
• В случае с односторонним движением ширина конструкции не должна быть меньше 90 см. при оборудовании двустороннего пандуса этот показатель увеличивается до 180 см.
• Ограждающие элементы конструкции следует устанавливать при высоте подъема более 15 см. Их необходимо монтировать и в случае с длиной пролета более полутора метров. Максимальная высота поручней должна составлять 80 см. поручни для взрослых оборудуются двухярусного типа. Первый ярус должен располагаться на уровне 60 см.
• Учитывая, что к пандусам предъявляют определенные требования, соответствующие нормативы закреплены в документации.

Такие требования стоит учитывать при оборудовании пандусов для инвалидов. Эти нормы установлены законодательно, поэтому в случае их нарушения могут последовать серьезные взыскания.
