Требования к пожарным лестницам по ГОСТ Р 53254-2009

ГОСУДАРСТВЕННЫЙ
КОМИТЕТ
ПО ГРАЖДАНСКОМУ
СТРОИТЕЛЬСТВУ
И АРХИТЕКТУРЕ
ПРИ ГОССТРОЕ СССР

Пожарные и эвакуационные лестницы

В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.

Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.

Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам

Разновидности конструкций

Изготавливаются две разновидности лестниц:

  • маршевые.
  • вертикальные;

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу. Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями. Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Основные требования

Планировать лестничную конструкцию начинают на стадии проектирования и подготовки документации. Для этого определяют место ее нахождения, высоту помещения, доступную площадь, максимальные нагрузки, затем выбирают возможные конструкции и материалы, далее – производят необходимые расчеты. Все это делается до начала работ по возведению дома – на чертежах и в пояснительных записках, называемых технической документацией. Монтаж конструкций, в том числе и лестничных, производят только после окончательного утверждения проекта заказчиком.

Расчеты лестницы должны быть произведены таким образом, чтобы исключалась возможность:

  • разрушения и повреждения, которые могут привести к прекращению эксплуатации;
  • появления трещин и деформаций, влияющих на безопасность;
  • несоблюдения нормативных размеров конструктивных элементов.

По требованиям соответствующих СНиП, лестницы в жилых домах, расположенных между этажами двухуровневых квартир, не могут иметь ширину марша менее 0,9 метра, а уклон наклона – менее 1:1,25. Такие же нормы предусматриваются и для подвальных, и для цокольных этажей. Марши, установленные на лестничных клетках секционных зданий, имеют несколько другие параметры. Их ширина должна быть не менее, чем 1,05 метра, а уклон – не более 1:1,5 для двухэтажных или 1:1,75 для трех- и более этажных сооружений. В СНиП указано, что минимальная ширина марша коридорной лестницы должна составлять1,2 метра и более при уклоне 1:1,75. Стоит отметить, что шириной марша считается расстояние между перилами, либо ограждающей конструкцией и стеной.

Нормами также устанавливается, что при перепаде уровней основания пола, лестница может иметь не менее трех ступеней, а междуэтажный марш, за исключением винтовых лестниц, – не более 18 подъемов. При большем количестве проступей необходимо устанавливать промежуточные площадки.

Очень важным показателем, который также определяется нормативными документами, является минимальная высота от ступени до потолка. Она должна быть не менее 1,90-2,00 метра. Меньшее расстояние вызовет неудобство при передвижении людей, имеющих рост выше среднего.

 Ключевые моменты проектировки

 При выборе типа необходимо считаться с требованиями, которые будут выдвинуты заказчиком. К примеру, какой тип движения будет осуществляться, нагрузки, которым будет подвергаться конструкция, примененные технологии и дизайнерские решения. Важно учесть количество пространства, которое возможно выделить под лестницу и места, подходящие для размещения опор.

Часто заказчик вспоминает о необходимости постройки лестницы уже после выполнения основных работ. Это ставит жесткие ограничения в проектировании и временами заставляет выбирать менее экономичные или эстетичные варианты. В идеале ее проект должен разрабатываться наряду с конструированием самого здания.

 Ключевые моменты проектировки

Так как лестницы представляют собой зону повышенного риска, конструктор должен принять во внимания вопросы безопасности. Выбрать подходящую высоту ступени лестницы, описанную в нормативных документах и указанную выше. Чаще всего именно несоответствие стандартам становится причиной многих травм. При конструировании лестничных  поручней и перил требуется учесть вес, который они должны выдерживать. Целесообразно брать в расчет 100 кг веса, чтобы взрослый человек мог облокотиться, подстраховаться и не провалить перила.

И напоследок — критическая высота лестничной конструкции. Зазор между потолком и лестницей составляет 1,95 м, лучше 2 м. Эти же размеры касаются лестничного проема.

Совет:

Важно учитывать материал, из которого сделаны ступени. Если их поверхность гладкая и скользкая, целесообразно закрепить ковровое покрытие.

 Ключевые моменты проектировки

Коврики будут выполнять не только тормозящую, страхующую роль, но и эстетическую и шумоизолирующую. Отличный вариант для домашней лестницы.

а — при техническом подполье или техническом этаже над подпольем для проветривания; б — при совмещенном перекрытии над подпольем для проветривания; — подполье для проветривания; — ригели цокольного перекрытия; — пустотная панель перекрытия: — утеплитель; — техническое подполье или технический этаж; — колонна; — стакан-подколонник; — ростверк; — сваи; в — решение цокольной части здания на примере общественного центра

1.3 (пп. 1.4, 1.5). В практике проектирования общественных зданий кроме показателей общей и нормируемой площади применяются также такие показатели, как полезная площадь, строительный объем и площадь застройки здания.

Полезная площадь общественного здания определяется как сумма площадей всех размещаемых в нем помещений, а также балконов и антресолей в залах, фойе и т. п., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц.

Правила определения строительного объема и площади застройки общественных зданий приведены в прил. 1.

2. ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ

2.1 (Разд. 2). Вместимость (пропускная способность) общественных зданий принимается в соответствии с функциональными требованиями и исходя из норм расчета установленных СНиП II-60-75**.

Проектирование общественных зданий и сооружений в городах и других населенных пунктах рекомендуется увязывать с организацией подъездов общественного и другого транспорта, с размещением остановочных пунктов и стоянок, устройством удобных и безопасных путей движения пешеходов.

Необходимо стремиться к тому, чтобы архитектурно-композицион­ные решения общественных зданий соответствовали их градостроительному значению.

При проектировании общественных зданий и сооружений необходимо соблюдать требования по охране и улучшению окружающей среды с учетом региональных особенностей района строительства.

2.2 (2.1). При проектировании зданий со стилобатом желательно предусматривать доступ пожарных с автомеханических лестниц в этажи высотной части здания.

2.3 (2.2). Высота этажа общественного здания принимается по нормам проектирования жилых зданий в тех случаях, когда здание или его обособленная часть предназначены главным образом для размещения жилых помещений, например, спальные корпуса учреждений отдыха, жилая часть гостиниц, спальные корпуса школ-интернатов и т. п. При размещении в общественном здании одной или двух квартир для персонала и при невозможности их размещения в обособленной части здания высота этажа принимается по нормам проектирования общественных зданий.

Высоту этажа небольших общественных зданий, предназначенных в основном для строительства в сельской местности, допускается принимать равной высоте этажа жилых зданий. Перечень таких зданий приведен в ВСН по проектированию различных видов общественных зданий.

2.4 (2.3). Высоту подполья при отсутствии в нем оборудования, требующего постоянного обслуживания персоналом (насосы, вентиляторы, элеваторы, задвижки и т. п.), можно принимать не менее 1,6 м до низа выступающих конструкций перекрытия.

2.5 (2.7). В IА, IВ и IГ климатических подрайонах с сильными ветрами переменного направления возможно устройство дополнительных наружных тамбуров с двумя входами с разных сторон для использования одного из них в зависимости от направления ветра. Необходима также защита входов в здание ветроотбойными стенками.

При проектировании входов в здания, строительство которых осуществляется при использовании вечномерзлых грунтов в качестве основания по принципу 1, рекомендуется уменьшать высоту наружных крылец, перенося часть ступеней внутрь здания.

Примеры устройства входов в здания приведены на рис. 2—5.

Рис. 2. Компактное решение здания (на примере общеобразовательной школы) с одним входом и двойным тамбуром, обеспечивающим изменение направления движенияРис. 3. Фрагмент (вход в здание)

С чего начинается лестница

Мы сталкиваемся с ними выходя из дома. Они есть везде – простые и сложные, неказистые и вычурные, бетонные, деревянные, металлические и не только, разнообразие форм и вариантов просто потрясает.

Строительная терминология – чем отличается площадка от клетки и отличается ли вообще

С чего начинается лестница

Схематическое изображение дома, где видно отдельные помещения-шлюзы

В повседневной жизни вы часто сталкиваетесь с понятиями «лестничная площадка» и «лестничная клетка». Бытует мнение, что они взаимозаменяемы, но это не так, у них разное определение.

Для начала выясним, что такое лестничная площадка. Это горизонтальная платформа, располагаемая с обеих сторон лестничного марша.

С чего начинается лестница

Площадки сделаны для удобного использования и являются обязательными согласно закону.

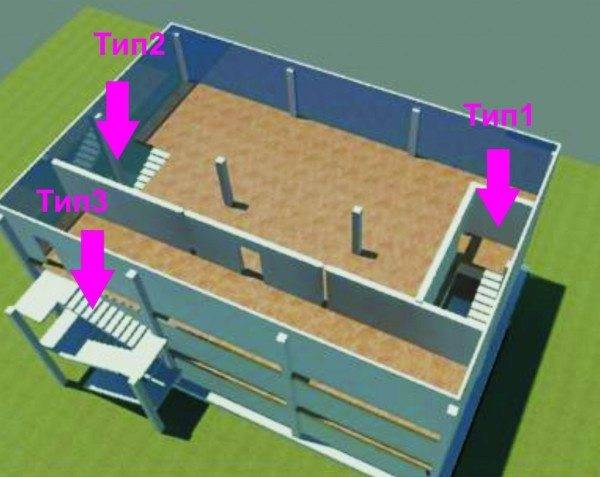

Виды незадымляемых лестничных клеток

В основном все эвакуационные пути в многоэтажных домах делятся на три типа в зависимости от их места нахождения по принципам функционирования и доступности:

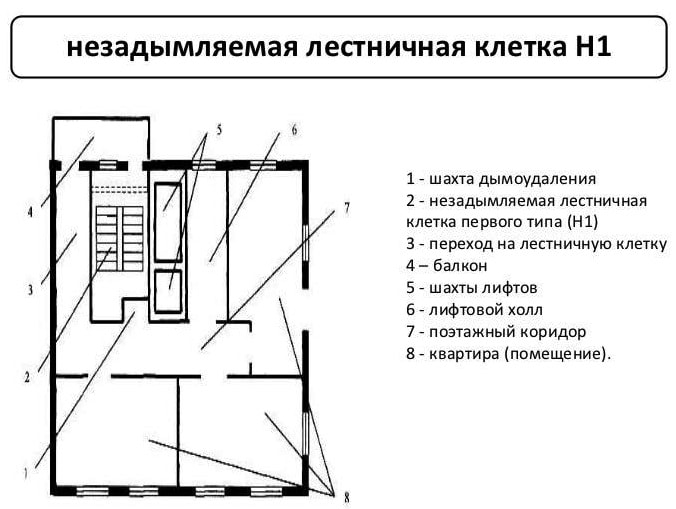

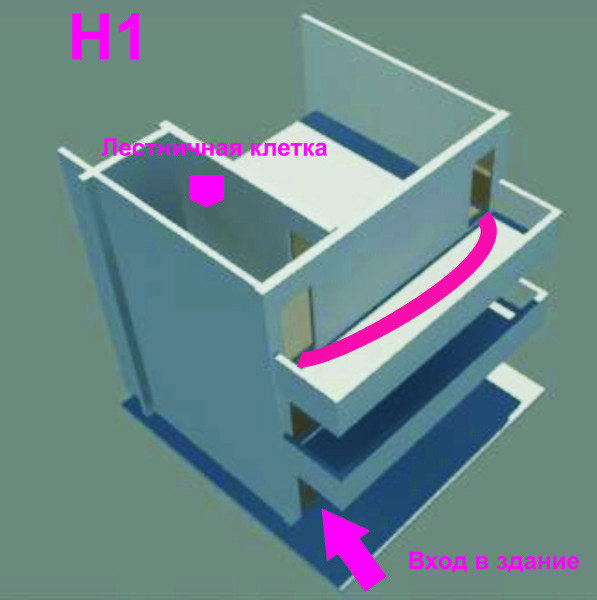

  • Тип Н1 — выход на лестницу обеспечивается путем попадания на открытую площадку. Выходные пути также должны относится к незадымляемому классу;

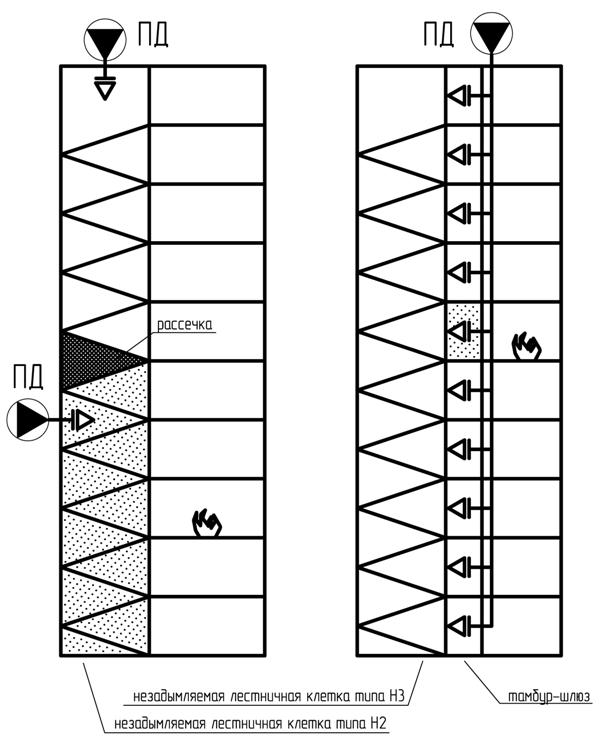

  • Типовая лестничная клетка Н2 — данный тип предполагает наличие воздушного подпора, открытие которого необходимо при наличии ситуаций возгорания;
  • Типовая лестничная клетка Н3 — конструкция и эксплуатация похожа на Н2, отличие состоит в том, что воздушным подпором можно пользоваться на постоянной основе, а выход на лестницу осуществляется через тамбур – шлюз.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

Нормы ГОСТ 26887-86
  • ширина лестничного пролета устанавливается от 0,9 м;
  • для одного лестничного марша устанавливается максимальное число ступенек – 18 штук;
  • минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
  • глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
  • глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
  • при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
  • высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
  • если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
  • зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
  • при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Высота поручней.

Правила ГОСТа

Планируя строительство лестницы для частного дома, нужно в первую очередь обращаться к установленным стандартам. Все они отображены в ГОСТах и СНИПах:

  • Если жилище двухэтажное, то лестничные конструкции рассчитываются на один пролёт.
  • Ширина конструкции предусматривается так, чтобы быть комфортной для прохождения одного человека — не менее 80 см, для двух лиц – не менее 100 см.
  • Количество ступеней в марше обустраивается не менее 3 и не более 17. Лучше, если их число нечётное — это позволяет начинать подъём или спуск и заканчивать его с одной и той же ноги.
  • Оптимальный угол наклона лестниц на второй этаж создаётся 1:1. В градусах это составляет 45. Допускается 1:2, что составляет от 26 до 40 градусов.

Статья по теме: Изготовление металлической лестницы своими руками (руководство по сборке)

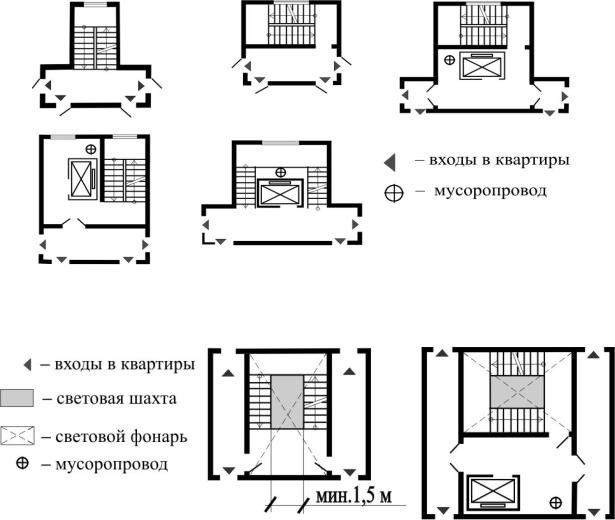

Что такое лестничная клетка и какие к ней требования

Строительная терминология

В повседневной жизни вы часто сталкиваетесь с понятиями «лестничная площадка» и «лестничная клетка». Бытует мнение, что они взаимозаменяемы, но это не так, у них разное начала выясним, что такое лестничная площадка. Это горизонтальная платформа, располагаемая с обеих сторон лестничного марша. Площадки сделаны для удобного использования и являются обязательными согласно закону.

В повседневной жизни понятие «лестничная клетка» встречается очень часто, однако, не все понимают это определение. Для того чтобы разобраться с этим вопросом, следует рассмотреть более подробно лестничную конструкцию здания. Традиционно лестница состоит из маршей с выходом на этажные и промежуточные площадки. Они устанавливаются в специально предусмотренный конструкцией здания проем в перекрытиях, образующий вертикальный просвет.

Именно этот проем с установленными в него маршами и называют лестничной клеткой.

Правильно обустроенная конструкция выполняет следующие функции:

  • обеспечивает удобное передвижение людей по этажам;
  • гарантирует безопасность эвакуации при возникновении возгорания или другой чрезвычайной ситуации;
  • никоим образом не нарушает архитектурную композицию здания в целом.

В зависимости от конструкционных особенностей, выделяют различные типы клеток. Более подробно этот вопрос необходимо рассматривать в разрезе требований техники пожарной безопасности.

Работа системы подпора воздуха

Что такое лестничная клетка и какие к ней требования

Система подпора воздуха представляет собой важный компонент схемы защиты от пожара. Это оборудование функционирует механическим или автоматическим путем. Цель установки системы заключается в создании безопасного участка на некоторое время, чтобы рабочие могли отойти с территории объекта на безопасное от пожара место.

Это устройство выполняет такие функции:

  • подпор воздуха на лестничную площадку;
  • устранение дыма;
  • локализация распространения ядовитых газов в здании;
  • создание свежего воздуха для вывода людей при пожаре;
  • создание безопасных условий для спасателей и пожарников;
  • переключение режимов вентиляции и удаления дыма.

Чтобы осуществить эти мероприятия во время проектирования системы противопожарной безопасности, инженеры соблюдают такие правила:

  • На всех этажах создаются зоны безопасности, закрытые от дыма.
  • Устройство подпора подает кислород на лестничную площадку и в лифтовую шахту.

Эта система защиты обязательна к применению, т.к. дает гарантию обеспечения безопасности людей в случае пожара. Наибольшую эффективность она имеет при монтаже в зданиях административных, социального и образовательного назначения.

Система воздушного подпора должна быть в постоянной готовности.

Для этого прикрепленный к объекту инспектор регулярно осуществляет проверку ее работоспособности. Техосмотр должен проводиться 2 раза в год.

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов —

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить: чертеж лестницы; длину верхней тетивы; угол наклона конструкции; величину шага между запилами под ступени на тетиве; высоту и глубину ступеней; высоту подтупенка; рекомендации по изменению параметров для повышения комфортности лестницы.

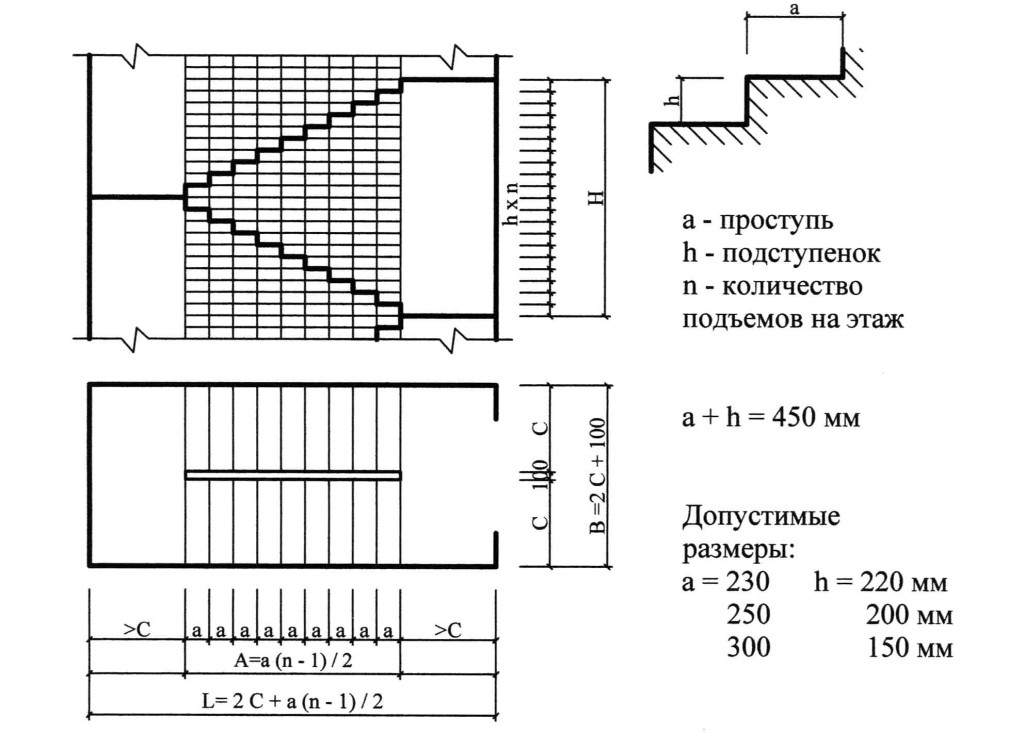

Параметры лестницы, необходимые для расчета на калькуляторе

Еще один бесплатный онлайн калькулятор С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

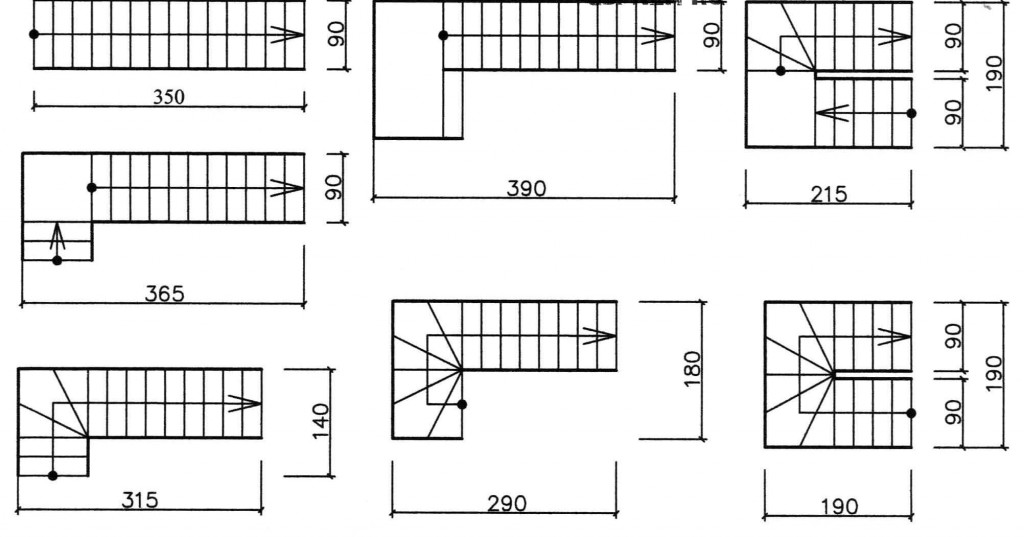

Эскиз к расчету лестницы с поворотом

Расчетные размеры тетивы лестницы

Хороший калькулятор лестниц

Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Калькулятор расчета лестницы

Калькулятор быстро рассчитает прямую лестницу

Незадымляемая лестничная клетка с подпором воздуха. Лестница в центральной части здания

Двери на этаже рассечки не должны иметь заплечиков, сужающих ширину эвакуационного пути.

Подпор воздуха в лестничную клетку 20 Па (2 кгс/м2).

Рассечка с пределом огнестойкости 0,75 ч через восемь этажей.

Выход с лестничной площадки в вестибюль через тамбур с подпором воздуха 20 Па (2 кгс/м)2.

Расположение лестничной клетки в центральной части здания делает более надежной систему подпора воздуха при пожаре, а также снижает ее стоимость, поскольку возможные утечки воздуха уменьшаются из-за отсутствия оконных проемов, что снижает стоимость лестницы в целом. В этом главное преимущество данного типа незадымляемой лестницы. Вместе с тем лестница должна иметь круглосуточное искусственное освещение. Это несколько, увеличивает энергозатраты при эксплуатации здания.

НЕЗАДЫМЛЯЕМЫЕ ЛЕСТНИЦЫ, ЛИФТЫ

ЗДАНИЯ УПРАВЛЕНИЙ, ПРОЕКТНЫХ И НАУЧНЫХ ОРГАНИЗАЦИЙ 30
