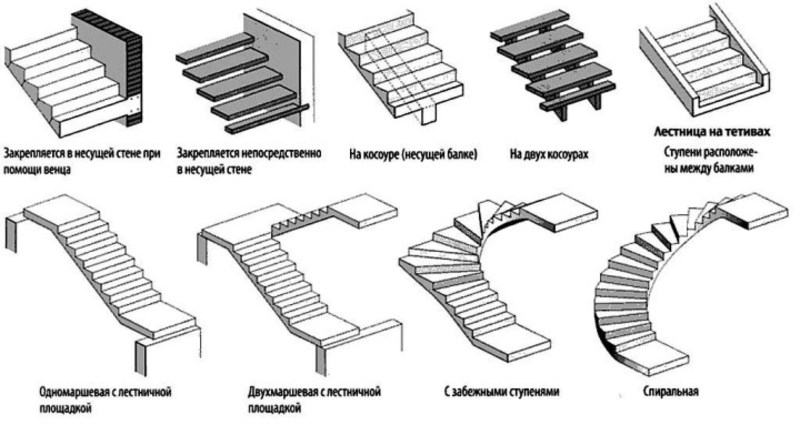

Виды конструктивных решений

Лестничная клетка может быть выполнена из крупно- и мелкоразмерных составляющих.

В таблице представлены наиболее распространенные варианты:

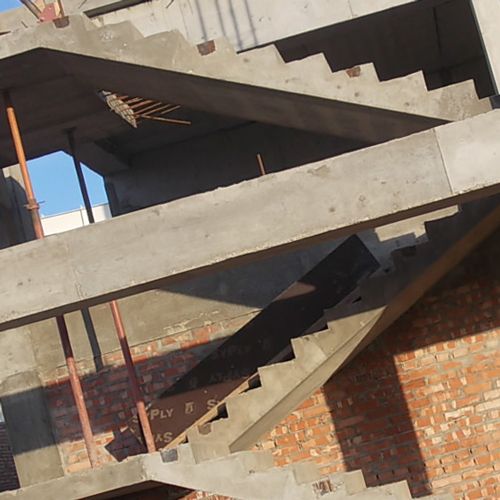

Применение железобетонных лестничных маршей

Это один из немногих типов конструкций, производство которых осуществляется массово на специальных заводах.

Данное изделие весьма универсально. Благодаря тому, что при производстве используются высококачественные бетон и стальные стержни с арматурой, лестничные марши получаются износостойкими, не подверженными разрушению под воздействием внешних факторов.

Данные характеристики достигаются только при условии изготовления маршевых бетонных лестниц согласно ГОСТ 9818-2015 (Марши и площадки лестниц железобетонные. Общие технические условия).

Высокие показатели износостойкости позволяют использовать лестничные ЖБИ при строительстве как общественных, так и промышленных зданий в любых климатических и сейсмических районах.

Разновидности конструкций

Изготавливаются две разновидности лестниц:

• маршевые.
• вертикальные;

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу. Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями. Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Как рассчитать ступени на лестнице?

Способ расчета ступеней зависит от их формы и места размещения. В зависимости от места расположения ступени подразделяются:

Как рассчитать забежные ступени, мы уже рассказывали в другой статье. Вы можете ознакомиться с ней на нашем сайте. В данной статье рассмотрим варианты определения параметров ступеней прямых лестниц.

Главными критериями ступени являются высота подступенка и ширина проступи. Для удобства перемещения людей по лестнице ступени должны соответствовать средней ширине шага взрослого человека (60-65 см).

Зависимость ширины шага, проступи и высоты подступенка определена формулой:

где а – это высота подступенка, с – ширина проступи.

Пример расчета: 2/175+290=640 мм, в данном случае 175 — это высота подступенка, а 290 — ширина проступи, полученный результат 64 см соответствует требуемому диапазону.

Помимо данного соотношения, параметры ступеней зависят от угла, под которым расположена лестница относительно пола, оптимальным углом наклона для жилых помещений считается диапазон от 24° до 45°. Согласно данному диапазону изменяются размеры ступеней:

• высота подступенка от 140 до 180 мм;
• ширина проступи от 310 до 270 мм.

Если использовать слишком широкую проступь, собьется темп шага во время подъема, если использовать слишком узкую – возникает опасность оступиться во время спуска и получить травму.

При стесненном расположении лестницы допускается увеличение проступи для соответствия параметрам за счет свеса над подступенком на 20-40 мм.

Производство, продажа и монтаж деревянных лестниц

Основным направлением деятельности фабрики «Лестницы Марш» является производство и продажа деревянных лестниц и ограждений, а также изготовление деревянных лестниц на заказ, в том числе лестниц-конструкторов — сборочных комплектов лестниц для самостоятельной установки по индивидуальным размерам. Ассортимент наших типовых проектов лестниц на второй этаж включает в себя более 70 моделей готовых лестниц, в числе которых прямые и поворотные лестницы из дерева, чердачные лестницы «утиный шаг», а также винтовые лестницы, строительные лестницы из фанеры с последующей чистовой обшивкой каркаса деревом. У нас можно купить лестницу типовой модели или заказать лестницу по индивидуальным размерам.

Лестницы из дерева

Мы, в компании «Лестницы Марш», более 15 лет профессионально занимаемся проектированием, разработкой, производством и установкой лестниц из массива дерева любых размеров и самых различных конструкций для частных домов и многоуровневых квартир. Среди нашей продукции представлены лестницы разных видов — стандартные маршевые лестницы и поворотные лестницы, с межэтажными площадками и с забежными ступенями, компактные лестницы «утиный шаг», винтовые лестницы, лестницы на металлокаркасе, бетонном основании или фанерокаркасе с обшивкой деревом, лестницы из массива дерева благородных пород (бук, ясень, дуб) и лестницы эконом-класса (сосна). Но предметом нашей гордости всё-таки являются лестницы-конструкторы для самостоятельной сборки.

Лестницы для самостоятельной сборки

За долгие годы работы, сталкиваясь с многочисленными конструкторскими вызовами, которые мы преодолевали путём проб и ошибок, анализируя отзывы наших заказчиков, в результате кропотливой работы инженеров, проектировщиков и монтажников фабрики нам удалось создать уникальную, практичную и удобную конструкцию лестницы для самостоятельной сборки. Мы реализовали технологию, позволяющую проектировать и изготавливать сборочные комплекты деревянных лестниц по индивидуальным размерам, которые наши заказчики могут легко собрать сами. Для этого не требуется никаких специальных знаний, достаточно иметь небольшой опыт сборки сложной мебели, как, например, из Икеа. Чётко настроенные бизнес-процессы проектирования с использованием современного специализированного программного обеспечения и производства на высокоточном ЧПУ-оборудовании позволяют нам изготавливать индивидуальные комплекты лестниц в сжатые сроки, мы ежедневно отгружаем готовые лестницы заказчикам со всех уголков страны.

Лестница на второй этаж в частный дом

Лестница в доме на второй этаж — это не просто утилитарная конструкция, призванная связать помещения на разных уровнях, но также и один из важнейших предметов интерьера современного дома, придающий ему неповторимый и яркий стиль, при этом обеспечивая удобство и домашний уют. Мы делаем именно такие — лучшие лестницы в своем роде, поэтому выбирая, где купить лестницу, выбирайте Marsch. Наши клиенты могут выбрать недорогой типовой проект лестницы из каталога или заказать уникальную лестницу по своим размерам, чертежам и эскизам.

Деревянные лестницы и лестничные марши

В ассортименте производимой фабрикой продукции представлен хороший выбор элементов лестниц и лестничных комплектующих — это ступени, балясины, столбы, перила, поручни и т.д. Комплектующие для лестниц производства Marsch считаются уже своеобразным стандартом отрасли. Все детали лестниц — из древесины высокого качества, изготовлены в соответствии с ГОСТ, отшлифованы и готовы к покраске. Кроме того, мы принимаем заказы на изготовление элементов лестниц по индивидуальным заказам и приемлемым ценам.

Изготовление и установка лестниц

Для получения любой интересующей вас информации об изготовлении и монтаже деревянных лестниц, пожалуйста, ознакомьтесь с часто задаваемыми вопросами. Или задайте свой вопрос — мы будем рады ответить. Любую лестницу нашего производства очень просто собрать самому — ведь вы получаете полный комплект деревянных деталей, весь необходимый крепеж, инструмент и подробную инструкцию для самостоятельной сборки и установки деревянной лестницы. По вашему желанию наши опытные специалисты установят лестницу у вас дома всего за один день.

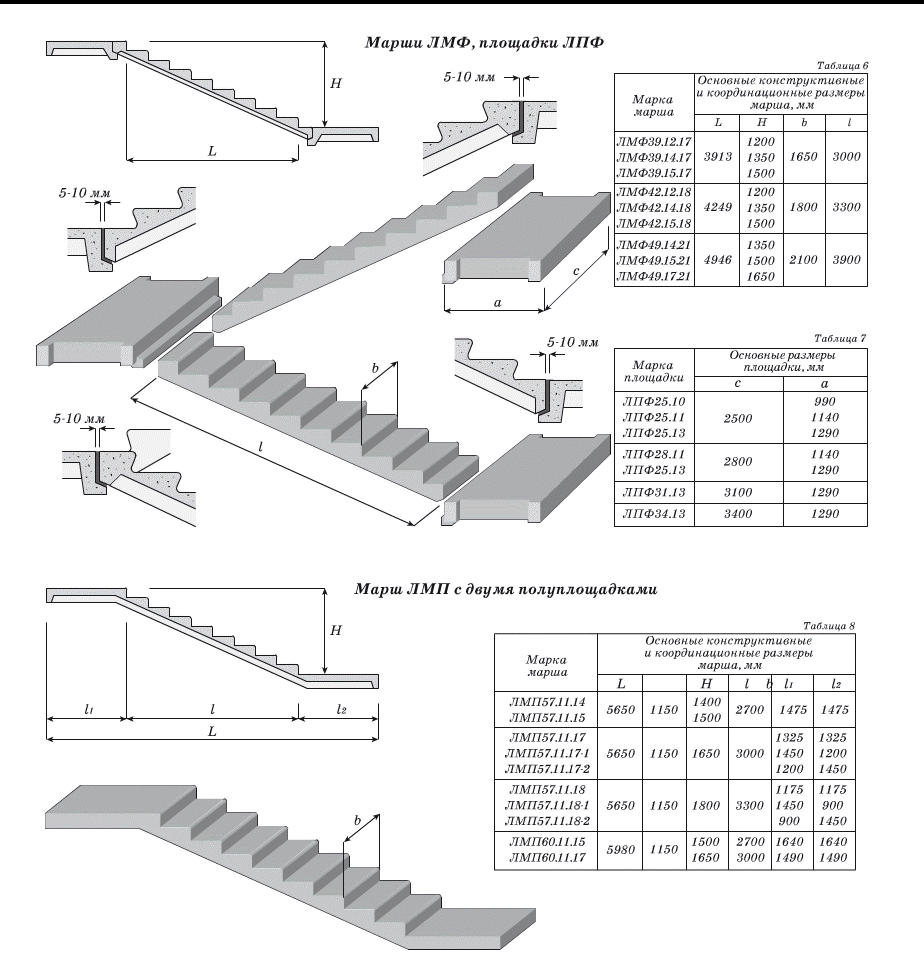

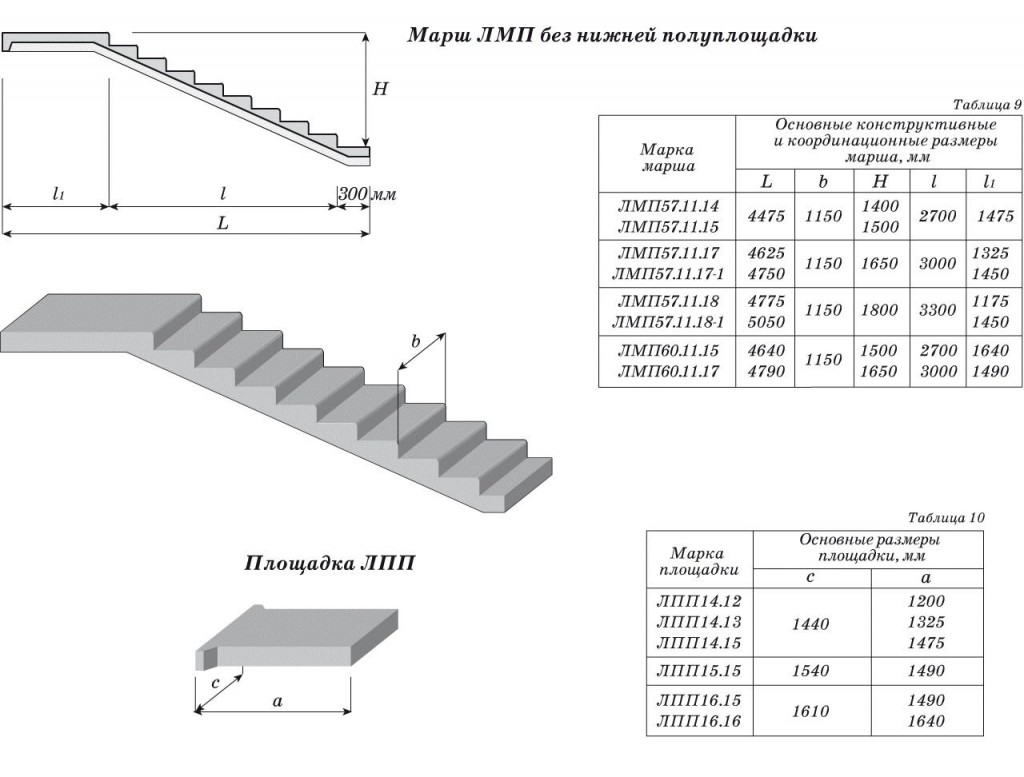

Лестничные площадки: размеры по ГОСТ

Лестничные площадки (ЛП) необходимы для связки пролетов со ступеньками. Маршевые части поворотной конфигурации оборудуются 1 или 2 ЛП. Объект по длине между парой прямых связующих элементов делают равным 600-620 мм (средний шаг человека). Аналогичный параметр на поворотных ЛП составляет от 1000 мм. По ширине указанные конструкции берутся не меньше идентичного маршевого показателя, а толщина площадки равняются высоте подступеней.

Вариант лестничной площадки из бетона.По типам ЛП подразделяются следующим образом:

• 1ЛП (плоские варианты для ЛМ);
• 2ЛП (версии с ребрами);
• ЛПФ с ребрами под ЛМФ;
• ЛПП (для специальных конструкций).

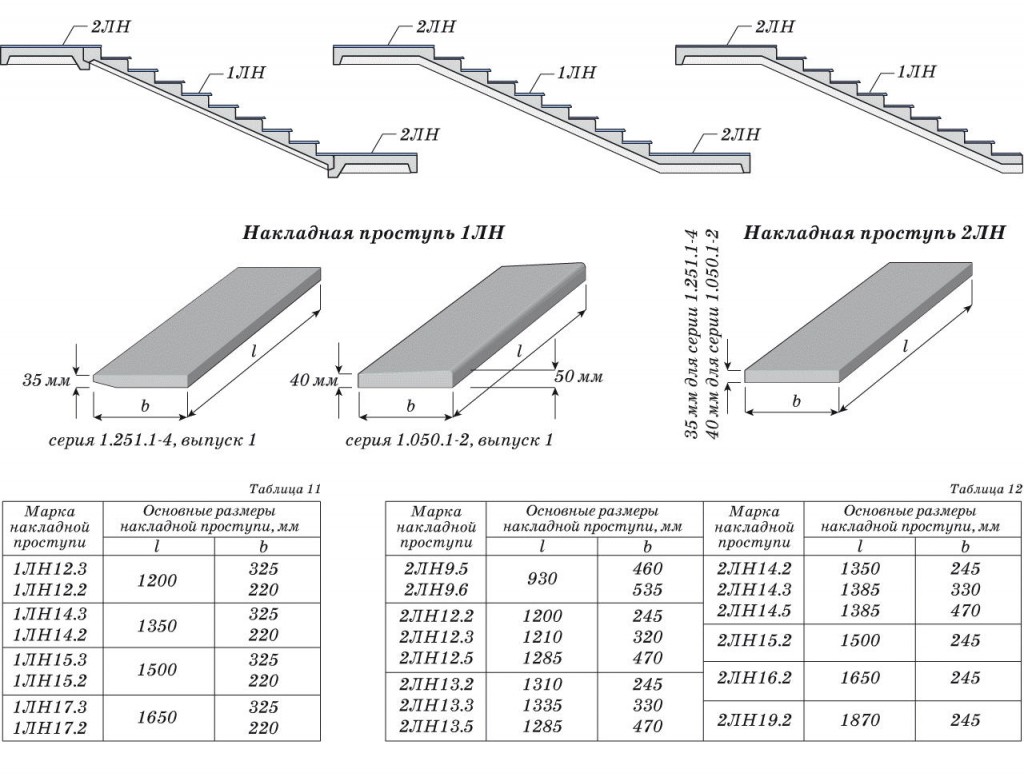

В таблице приведены основные размеры некоторых марок (согласно ГОСТ).

Видео по теме:

Пример простейшей лестничной конструкции

Самым простым примером конструкции является приставная металлическая конструкция. Делается она с помощью сварки. Для изготовления двухметровой лестницы вам понадобятся две трубы диаметром 6 сантиметров для опоры и 7 поперечин длиной 0,7 метра и диаметром 3 сантиметра.

При строительстве сначала приваривается верхняя ступенька. Для этого необходимо отмерить от верха каждой трубы по 25 сантиметров. Остальные ступени привариваются аналогично: от каждой предыдущей откладывают 25 сантиметров и приваривают следующую ступень.

Дерево

Более простым и доступным вариантом для большинства является монтаж лестничных маршей из дерева. В этом случае доступно больше вариантов его установки. Для начала нужно определить итоговый проект. В зависимости от доступной площади и конфигурации можно сделать одномаршевую лестницу с забежными ступенями или же сложную с монтажом площадок. Изготовление начинается с установки опорных элементов, в большинстве случаев это косоуры.

Деревянный лестничный марш

Как сделать лестничный марш из дерева своими руками:

1. Вырежьте из дерева косоуры по размерам проекта. Они могут быть зубчатыми или прямыми. В последнем случае используются дополнительные элементы – кобылки.
2. Выставьте дополнительные опоры, если это необходимо.
3. Закрепите подготовленные детали.
4. На зубчатые косоуры уложите ступени. Их можно зафиксировать на шканты, саморезы или клей.
5. Установите подступенки. В идеале над ними должна нависать ступень примерно на 2-3 см.

Конструктивные элементы деревянного лестничного марша

При желании можно использовать несколько материалов в конструкции, например, каркас из металла или декоративные элементы. После установки ограждений производится окраска изделия.

Как крепить деревянный подступенок к металлическому каркасу

Лестницу решили сделать надежную из металлического каркаса и деревянных ступеней, подступенок. Как нужно крепить деревянный подступенок к металлическому каркасу?

Всё зависит от того, как Вы хотите чтобы выглядела сама лестница. Есть вариант когда ступени крепятся обычными мебельными болтами так что довольно симпатичные и сглаженные шляпки этих болтов находятся сверху ступеней и никак не мешают, а даже немного придают своей стилистики прошлого века в конструкцию Вашей лестницы.

А можно с нижней части степеней прикрутить обычными саморезами, но в этом случае длинна самореза должна быть меньше толщины ступени как минимум на 3-4 мм. Чтобы он ни в коем случае не вылез наружу. Лично мне вариант с мебельными болтами нравиться больше. Он и надёжнее и эстетичнее.

Сначала прикрепить вам нужно будет сами ступени. Для этого придется просверлить отверстия в металлическом каркасе для саморезов. Между металлическим уголком и ступенькой проложить уплотнитель, так ступени не будут скрипеть. А когда закрепите ступени приступайте к креплению подступенок. Воспользуйтесь саморезами по дереву, прикрепляйте и снизу и сверху. Для прочности можно нанести на торцы силиконовый клей или вырезать в ступенях пазы.

Изготовление и сборка крыльца из профтрубы своими руками

Монтаж крылечка из металлического профиля требует навыков сварки, умения работать с металлом, соответствующего оборудования и инструмента.

Инструкция по сборке входной части предусматривает следующие этапы постройки.

1. Изготовление фундамента.
2. Возведение опор и создание каркаса площадки.
3. Сварка и установка тетивы.
4. Сборка ступеней.
5. Установка перил.
6. Покраска и отделка частей площадки и лестницы.
7. Сооружение козырька.

Необходимые инструменты и материалы

Из материала потребуется:

• Профильные трубы в соответствии с выбранным сечением.
• Уголки для ступеней.
• Составные части бетона для фундамента.
• Деревянные доски для отделки ступеней.
• Элементы для каркаса козырька.
• Кровельный материал соответствующих размеров и объемов.
• Саморезы необходимого типа.
• Краска и грунтовка по металлу.

Набор необходимых инструментов составят:

• Лопата.
• Емкость для наведения бетона.
• Сварочный аппарат, электроды.
• Болгарка с дисками.
• Уровень.
• Рулетка, карандаш.
• Угольник.
• Шуруповерт.

Закладывание и обустройство фундамента

Если фундамент под крыльцо не сделан сразу при строительстве здания, он возводится отдельно от основания дома. В этом случае получаются два объекта с разным уровнем нагрузки, между фундаментами которых необходимо обустроить осадочный шов.

Под опоры небольшого стандартного металлического крыльца устраивают фундамент из столбов или свай.

1. Садовым буром делаются четыре ямы диаметром больше стойки: две около дома и две напротив.
2. На дно засыпают песчано-гравийную подушку.
3. Устанавливают по уровню опоры, закрепляют с помощью распорок и заливают лунки бетоном.

По такому же принципу делают свайный фундамент.

Если типоразмеры входной части значительные, прибегают к заливке ленточного основания.

Рациональным решением будет создание в этом случае столбчатого основания. Также сверлятся лунки на глубину промерзания, в них опускают опалубку с арматурой, заливают бетоном с высотой над землей 15-20 см. На столбах располагают стойки площадки и косоура.

Технология сварки крыльца

Для соединений профильных труб в домашних условиях чаще пользуются дуговой сваркой. Используют различные сварные швы: стыковочные, внахлест, тавровый метод. Сварку производят, как правило, в нижнем положении.

Что важно учитывать в сварочных работах с профильным металлом?

• Соединяемые элементы жестко фиксируют струбцинами с соблюдением размеров и геометрии конструкции. При необходимости применяют приспособления (кондукторы).
• Конец привариваемой трубы отрезают под прямым углом. Если толщина металла 5 мм и более, снимают фаску.
• Приварки делают по очереди на противоположных сторонах профилей, затем таким же образом ведут сварные швы.
• Постоянно контролируют геометрию свариваемой конструкции.

Устройство бетонной подушки под марш

Концы лестничных маршей устанавливают на бетонную подушку, устраиваемую отдельно от фундамента под стойки крыльца. Она обеспечивает устойчивость всей конструкции, не дает проседать нижней части тетивы под нагрузками, одновременно служит площадкой перед лестницей.

Установка тетивы

Тетива – основной несущий элемент конструкции лестницы. Она представляет собой наклонную балку, на которой крепятся ступени лестничной части крыльца.

В её качестве используют прямоугольный профиль сечением 60×40 или 80×60 мм. Верхняя часть трубы приваривается к площадке или крепится анкерами к консольной части дома. Нижняя опирается на бетонную площадку.

Как правило, устанавливают две тетивы. На внутренней части балок с помощью рулетки и уровня размечают места расположения ступенек.

Видео об изготовлении опор для ступенек

Обшивка ступеней лестницы

Покрытие ступеней должно быть надежным, не превращаться зимой в каток, а дождливой осенью в скользкий порог.

В большинстве случаев ступени на металлических лестницах делают из деревянных деталей. Толщина материала составляет 5 см.

Крепление деревянных проступей на металлические рамы осуществляется:

• На болтах с гайками или болтах с резьбой с оставлением шляпки крепежа на поверхности покрытия.
• На острых саморезах снизу рам.
• Саморезах потай сверху доски.

Монтаж перил и поручней

Процедура сборки и установки перил требует подготовить заранее все элементы ограждения: стойки, поручни, переходные планки, средства крепежа.

Стойки перил прикрепляют к балке-тетиве с помощью различных винтовых соединений (фланцев, шарниров) или сваркой. Торцы железных балясин обрезают под соответствующий угол наклона лестницы, аккуратно зачищают.

На стойки могут быть установлены разные поручни:

• Круглая труба.
• Квадратный профиль.
• Полимерный элемент овальной или круглой формы.
• Деревянные различной конфигурации.

Популярны деревянные поручни. Монтаж их производится следующим образом:

• На стойки перил крепится металлическая переходная планка с просверленными отверстиями.
• На планку накладывается вырезанным нижним пазом деревянный поручень.
• Снизу, через планку, толстыми саморезами поручень прикручивается к перилам.

Саморезы должны быть меньше толщины поручня.

Поручень закреплен через перемычку между стойками шурупами

Отделочные работы

По завершению монтажа стальное крыльцо необходимо покрасить. Краску следует подобрать, а не красить только той, которая есть в наличии.

Лучшее решение – использовать в отделке крыльца те же цвета, которые присутствуют в основном здании. Это придаст гармоничный вид входной группе и дому в целом.

Сварочные места конструкции зачищаются, каркас площадки и лестницы, стойки перил, покрываются специальным грунтом по металлу.

Конструкцию рекомендуется покрасить молотковой краской, обладающей специфической «шагреневой» фактурой, способной скрывать неровности и дефекты обрабатываемого металла. Краска выпускается в различных цветах, отличается металлическим блеском и высокой устойчивостью к выгоранию.

Деревянные покрытия ступеней и площадки после грунтования можно покрасить алкидной эмалью.
