Г-образные лестницы с забежными ступенями

Параметры для расчета лестницы с поворотом на 90°

Масштаб чертежа 1: 0.5 1 1.5 2 3 4 5 6 7 8 9 10 Укажите размеры в миллиметрах

Высота проема Y

Длина проема X

Ширина лестницы E

Количество ступеней всего C 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 Нижние ступени P 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Толщина ступеней Z

Выступ края ступеней F

Верхняя ступень по уровню 2 этажа SP

Верхняя ступень ниже пола 2 этажа SP

Показать в цвете

Показать черно-белый чертеж

ЧТО ЖЕ ТАКОЕ ЛЕСТНИЦА ПОВОРОТНОГО ТИПА?

Под этим понятием принято понимать конструкцию, расположенную под определенным углом и позволяющую беспрепятственно попадать на второй или более этаж. При этом такая лестница выглядит весьма элегантно и изящно. Ее основное отличие от прямого марша состоит в том, что такая лестница изменяет направление своего движения.

Кроме того, такая лестница обладает рядом неоспоримых преимуществ, в том числе:

— компактностью. Поворотные лестницы занимают куда меньше места, чем обычные, вот их оптимальный размер при этом сохраняется; — удобством. Поворотные лестницы обеспечат не только удобное личное передвижение по ним, но и прекрасно подойдут для транспортировки грузов, мебели и прочих необходимых вещей; — эстетичностью. Поворотные лестницы выглядят не просто интересно и аккуратно, они могут спокойно вписаться в абсолютно любой интерьер; — безопасностью. Поворотные лестницы являются более безопасными конструкциями, чем винтовые.

Деревянная лестница на даче своими руками ›derevyannaya-lestnica-dacha-svoimi-… Деревянная лестница с забежными ступенями. … Но даже если вам нужна лестница между двумя полноценными этажами, то можно воспользоваться и этой технологией. Кроме того, в наши дни различные строительные… Читать ещё

Комбинированные лестницы из стекла и металла… ›kombinirovannye-lestnicy-iz-stekla-i… Лестницы, выполненные из металла и стекла. … В качестве исходных материалов для такого типа лестницы используется закаленное стекло самых разных цветов и оттенков, поликарбонаты, нержавеющий вид стали, титан, латунь… Читать ещё

Что касается вопроса о том, за счет чего можно сделать такую лестницу, то ответ на него прост. Создание поворотных лестниц возможно благодаря использованию при их конструировании разнообразных площадок и забежных ступеней. Это позволяет «развернуть» конструкцию на тридцать, сорок пять, семьдесят, девяносто или сто восемьдесят градусов. Есть и другие вариации, но они встречаются куда реже.

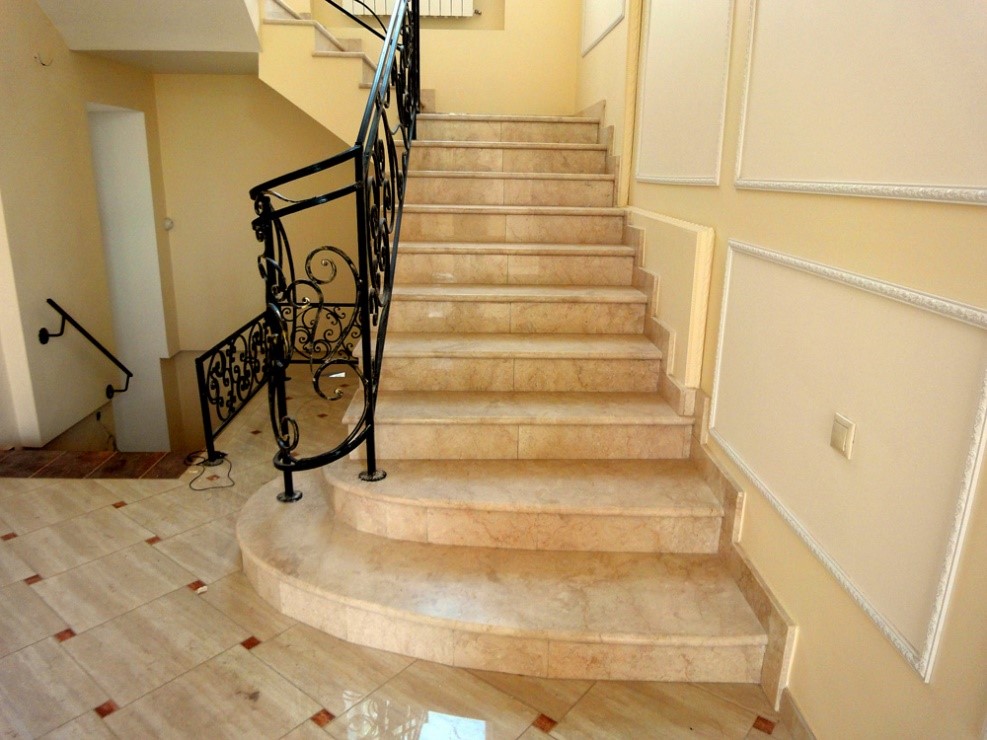

Лестница с поворотной площадкой. Лестницы с углом поворота в девяносто градусов

Виды поворотных маршевых лестниц

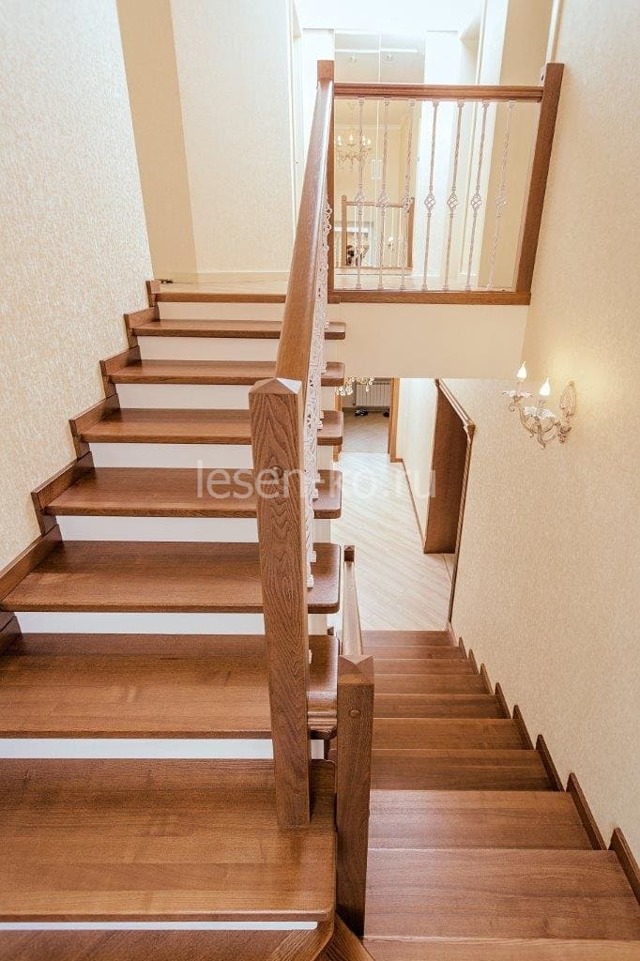

Лестница с поворотной площадкой

Поворотные лестницы компонуются из нескольких маршей и оборудуются площадками между ними. Различают такие типы конструкций:

• Г-образные – лестничные марши соединяются под углом 90°;
• П-образные – состоят из двух маршей, соединенных между собой площадкой, которая расположена между ними или на уровне этажа;
• 3-х секционные – собираются из трех маршей под углом 90° относительно друг друга;
• трапециевидные – предназначены для установки в помещениях нестандартной планировки;
• закругленные – лестницы криволинейной формы с углом оборота в 360°;
• комбинированные – состоящие из элементов разных видов.

Способ и место установки поворотных конструкций выбирают исходя из целого ряда факторов:

• удобство размещения лестничных маршей;
• возможность крепления поворотных площадок;
• свободный подход к лестницам и пр.

Поворотная площадка для лестницы не всегда должна делить последнюю на две равные части. Вести к ней могут всего несколько ступеней, а затем начинаться основной марш. В этом случае сооружение может и не иметь поворотной площадки – ее вполне могут заменить забежные ступени.

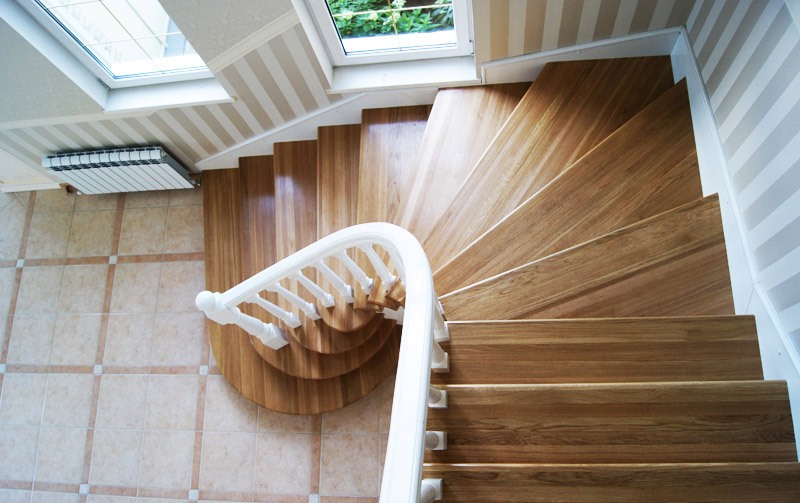

Лестница с забежными ступенями

Лестницы с забежными ступенями могут быть:

• винтовыми;
• собранными на одном косоуре или на тетивах;
• П-образными, которые в отличие от лестниц с поворотными площадками полностью развернуты на 180°.

Каждая из конструкций обладает своими преимуществами и недостатками, однако все они компактны и экономят площадь жилого помещения.

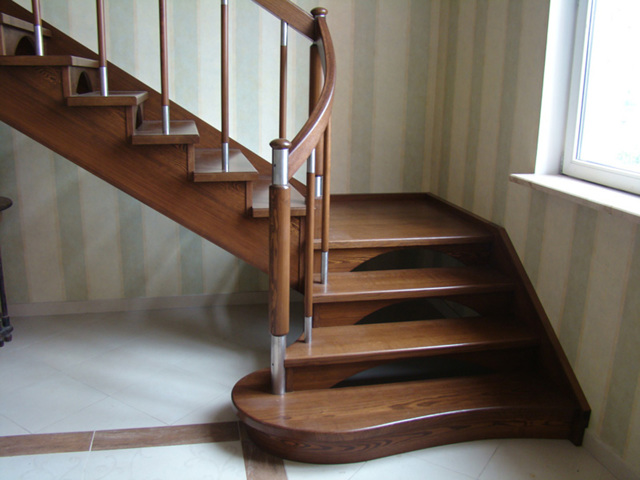

Виды поворотных лестниц

Такие лестницы предпочтительнее использовать в тех случаях, когда существует дефицит пространства и одномаршевые конструкции на тетивах не вмещаются. По этой же причине, а также и само строение конструкции, предполагает её размещение у стены, в идеале в углу.

Поворотные лестницы подразделяются на несколько видов, в основном по углу поворота. Повороты могут быть обустроены на любом уровне лестничной конструкции. Предпочтение отдаётся нижней части. При такой планировке поворот остаётся почти незаметным для идущего по лестнице человека. Ещё одним достоинством является безопасность.

Г-образная

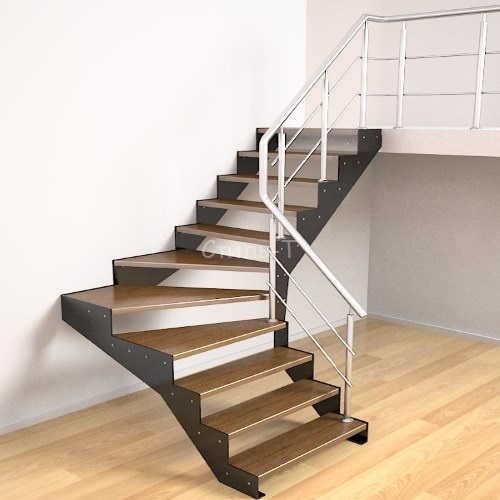

Одна из самых распространённых моделей является Г-образная поворотная лестница. Разворот конструкции осуществляется на 90. Такая форма подходит для её устройства в угловой части помещения. Лестница с поворотом на 90 градусов сочетает в себе винтовую и маршевую модели. Часто содержит в своём строении забежные ступени. Их форма и размеры существенно отличаются от прямых ступенек, которые используются для устройства прямых маршей.

К преимуществам лестницы с забежными ступенями и углом поворота на 90 градусов относят:

• универсальность и широкий спектр её применения;
• удобство в эксплуатации;
• довольно простой монтаж;
• возможность использовать пространство под лестницей;
• придать сооружению любое дизайнерское оформление.

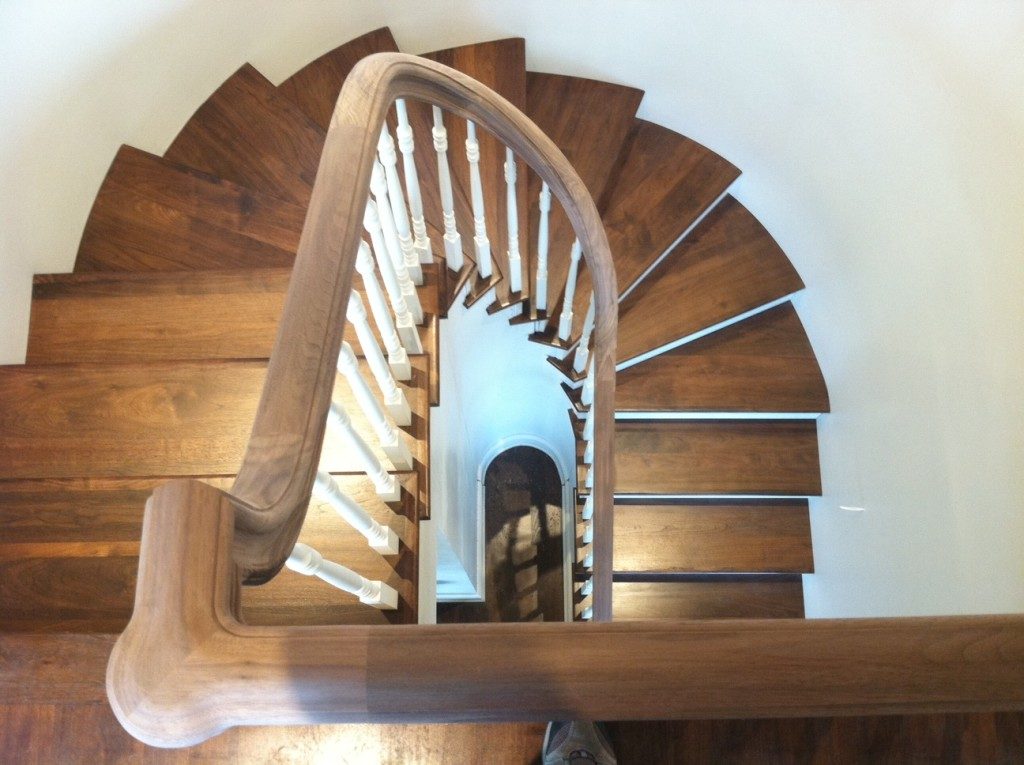

С-образная

Такая лестница состоит из нескольких частей, которые в совокупности напоминают букву С. Обычно её построение осуществляется не двумя, а тремя маршами. Конструкция сочетает в себе плюсы как винтовых, так и прямых лестниц.

К достоинствам с-образной лестницы можно причислить:

• прекрасный и оригинальный дизайн, способный украсить интерьер любого дома;
• высокая степень комфортности, так как движущийся по ней человек почти не ощущает повороты;
• позволяет конструировать её в помещениях любого типа и размера.

П-образная

Очень интересным вариантом устройства поворотной лестницы является конструкция с разворотом на 180. П-образное строение позволяет изменить направление движения абсолютно в противоположную сторону, не занимая много пространства. Такие модели почти вплотную приблизились к винтовым вариантам, сохраняя в своей структуре марши.

По своему строению П-образная конструкция во многом напоминает поворотную лестницу на 90 градусов, но чередование поворотных и рядовых элементов производится в несколько отрезков:

• начало подъёма на второй этаж осуществляется по прямым ступеням;
• на следующем уровне начинается поворотная площадка (в данном случае забежные ступени);
• на последнем отрезке подъём осуществляется прямыми ступенями на марше.

Преимуществами лестниц с забежными ступенями с поворотом на 180 градусов считаются:

• привлекательный и эстетичный внешний вид;
• возможность установить в любой части комнаты;
• конструкции удобны в эксплуатации;
• имеют высокую степень прочности и надёжности.

Каталог лестниц на монокосоуре купить в Москве и области

Лестничный монокосоур – прочная цельная балка из металла. Она располагается вдоль оси марша (центральной). На конструкцию прикрепляются ступени с помощью специальных деталей. Косоур, выполненный из металла, надежен и прочен, эстетически красив, создает впечатление воздушности. Купить лестницу на монокосоуре – значит подчеркнуть современную стилистику и элегантность жилища.

Особенности конструкции на монокосоуре

Монокосоур – одна балка (наклонная) с подставками для ступенек. Он находится близко к торцам проступей или в центре ступеней. В первом случае торцы ступеней (с противоположных сторон) привариваются к стене. Для монокосоура используют трубу из стали (профильную), так как он должен долго служить, быть надежным.

К центральной балке (если марши у лестницы широкие) привариваются консоли из металла, они поддерживают от прогибания края ступенек.

У конструкций на одной несущей балке (металлической) нет подступенков. На каркас водворяются деревянные (бук, дуб) ступеньки и ограждение: деревянное либо металлическое. Ступеньки покрываются тоном либо бесцветным лаком.

Важно: надзор по строительству обязан дать добро на сооружение конструкции.

Лестница на монокосоуре с забежными ступенями: плюсы и минусы

Ступеньки, которые расположены по кругу (непрерывно) – забежные. Они имеют неодинаковую ширину: по внутреннему краю ширина проступи меньше, чем по внешнему, однако не может быть меньше 10 см. Зато размер ступенек одинаковый на осевой линии изделия.

Лестница на монокосоуре с забежными ступенями имеет 2 разновидности:

• Разворот которой составляет 90 градусов (Г-образная).
• Разворот – 180 градусов (П-образная).

Плюсы забежных ступеней

• Визуально увеличивают помещение.
• Занимают немного места.
• Красивый внешний вид.

Их минусы

• Лестницы менее комфортны, чем аналоги с площадками.
• Подъем вызывает дискомфорт (физиологический).
• Трудно производятся расчеты для изделия.
• В случае неправильной конструкции лестницы с забежными ступенями увеличивается риск падения, поэтому ее проектирование требует ответственности.

Лестница на монокосоуре с забежными ступенями: некоторые характеристики

Изделие не имеет лестничной площадки, а направление изменяет из-за разной ширины ступенек (ширина по внутреннему краю меньше, чем по внешнему). Она должна быть правильно спроектирована, дабы избежать возможных неприятностей:

• 12 – 22 см высота одной ступени.
• 20 см – глубина ступени посередине.
• 4 см – выступ края проступи.
• Минимум 2 м – промежуток между лестничным маршем и перекрытием.
• Внешний край ступени должен иметь глубину не больше 40 см, внутренний – 10 см.

Каркас лестницы на монокосоуре предполагает одну либо две сборных части, их монтаж проще, чем модульных аналогов. Чтобы каркас и проем совмещались, производятся точные замеры. Крепление лестницы возможно к полу высшего этажа, потолку или к проему.

Цена на лестницы на монокосоуре

Изделие стоит дороже, если:

• Для придания элегантного вида места соединения каркаса и подступенков сделаны бесшовными.
• Каркас делится на части, они соединяются специальных приспособлений. Аккуратный вид придается с использованием пластмассовых колпачков-заглушек.
• Больше проступь ступеней и ширина лестницы.
• Ступеньки сделаны из дерева твердых пород.

Цена на лестницы на монокосоуре зависит от проектирования, монтажа, сложности изготовления.

Где купить лестницу на монокосоуре

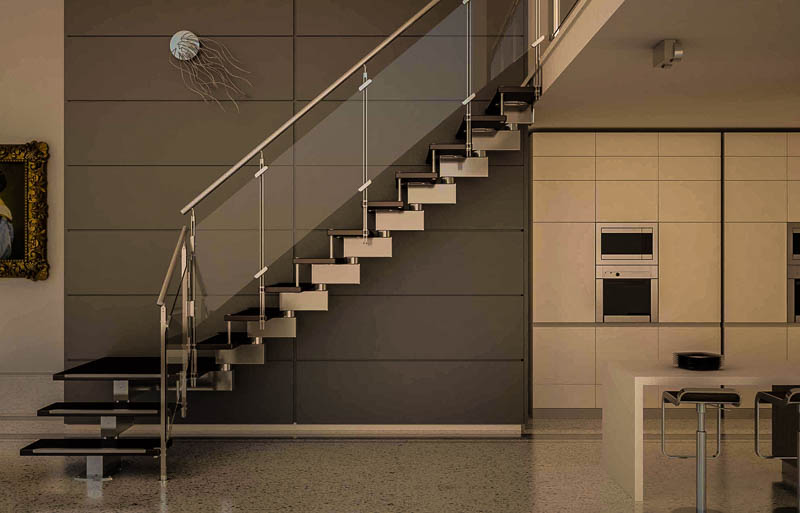

Конструкция с каркасом из металла вписывается в интерьер загородного дома, производственного помещения, офиса. Независимо от места использования можно сделать ее на заказ, что позволяет получить универсальную конструкцию с учетом пожеланий заказчика относительно формы, материала, размера.

Можно приобрести изделие в специализированных фирмах: посмотреть каталог лестниц на монокосоуре и получить квалифицированную помощь сотрудников, если при выборе изделия возникнут трудности.

Срок изготовления лестницы на косоуре невелик. В магазине есть детали. Конструкция быстро монтируется, монтаж может быть выполнен самостоятельно. Лестница без труда вписывается в помещение любой формы. Она выдерживает нагрузки до 900 кг.

Косоур – это надежная и простая конструкция, поэтому ремонтируется и обслуживается без труда.

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

• ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
• угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:
• толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
• особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
• косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
• для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
• размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
• количество забежных ступеней рекомендуется делать три, реже четыре штуки. Все зависит от конкретной ситуации

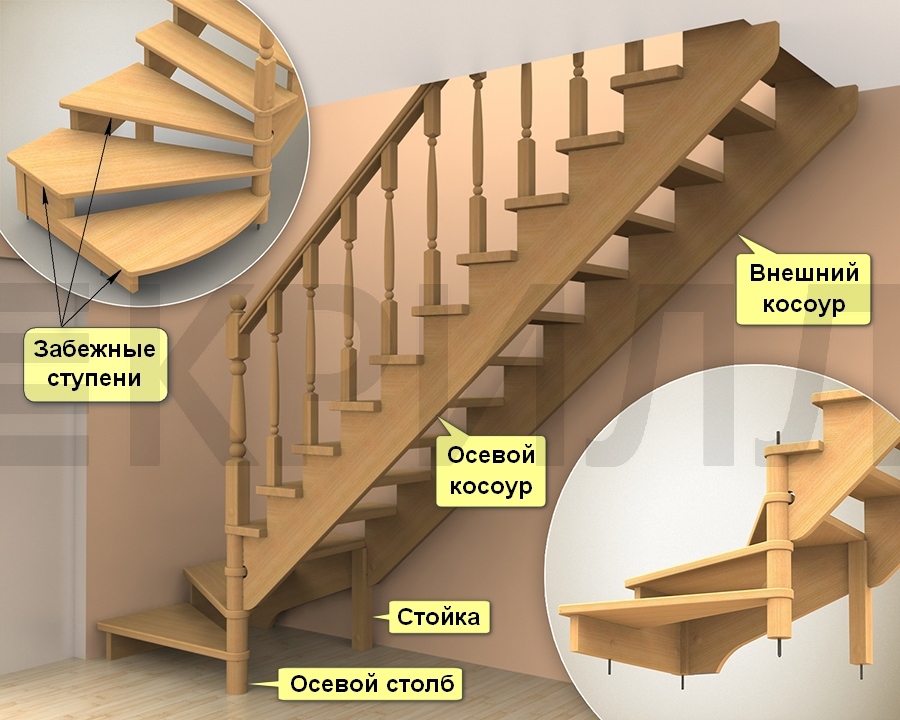

Лестница с тремя забежными ступенями (отмечены зеленым)

Виды поворотных маршевых лестниц

Маршевые лестничные системы могут быть прямыми и поворотными. Прямые марши в частных домах используются в том случае, когда габариты комнат достаточно просторны для установки длинного прямого пролета. Чаще всего для соединения первого и второго этажа используют деревянные поворотные системы. Так, встречаются лестницы из дерева на второй этаж с поворотом на 90 и 180 градусов. Их называют соответственно Г-образные и П-образные.

Марши Г-образных лестниц могут соединяться между собой площадками, двумя забежными (поворотными) ступенями, тремя поворотными ступенями. Чем больше число поворотных ступеней, тем менее удобным будет перемещение по ним. Конструкции лестниц, установленные в углу и имеющие ограждение, включают в свою конструкцию угловой (опорный) столб, на котором крепятся забежные ступени, балясины и тетива. Угловой столб устанавливается на основание или может быть вывесным.

Конструкции лестниц с поворотом на 90 градусов

П-образные системы лестниц конструктивно решаются через поворотную площадку или забежные ступени. При обустройстве П-образной лестницы важным моментом является то, что ограждение лестницы в верхней проекции не должно пересекаться, поэтому важно правильно рассчитывать лестницу на второй этаж. Как в П-образных, так и в Г-образных поворотных лестницах, использование забежных ступеней позволяет максимально сэкономить пространство комнаты.

В пространстве под лестницей обустроена зона отдыха

Лестница с забежными ступенями своими руками: особенности изготовления

Конструкция забежной лестницы считается сложной – ее весьма трудно рассчитать и так же непросто изготовить своими руками. Но, как говорится, для мыслящего человека, нет ничего невозможного – изготовление лестницы с забежными ступенями в этом отношении не является исключением. Здесь главное – правильно продумать последовательность работ, которую условно можно разбить на два основных этапа.

И завершает процесс изготовления лестницы с забежными ступенями такой процесс, как установка балясин и перил. О том, как это делается, можно почитать в других статьях нашего сайта.

И в заключение темы о том, как изготавливается лестница с забежными ступенями, скажу несколько слов о материалах, из которых она изготавливается. В принципе, здесь все, как и в случае с лестницами других конструкций – самыми распространенными вариантами является металл, древесина и их комбинация. Проще всего в плане крепления отдельных элементов и вообще монтажа изготовить лестницу на металлическом каркасе – с деревом дела обстоят несколько сложнее, так как для работы с ним необходима масса специализированного оборудования. В первом варианте понадобится только болгарка и сварочный аппарат – в противовес этому преимуществу можно выдвинуть такой недостаток, как скрипучесть, происходит это из-за комбинирования материала – как ни крути, а все равно придет тот час, когда появятся скрипы.

Инструменты и материалы

К выбору древесины требуется подойти тщательно.

Во-первых, почему древесина? Потому что только это сырье поддается самостоятельной подгонке и конструированию – в процессе можно ошибиться с расчетами и исправить несоответствия очень легко.

Во-вторых, это бюджетный вариант строительного материала.

В третьих, деревянные дома требуют аналогичных лестниц – стальные или бетонные несовместимы.

Что касается породы, то важно выбирать твердые сорта – бук, дуб, лиственница.

Допускается бюджетная сосна, только важно следить, чтобы в досках и брусе не было вкраплений сучков, чем порода очень грешит. Жилой дом отличается бурной деятельностью – влагой, перепадами температур, сухим воздухом. От этого лестница в той или иной степени начнет деформироваться и сучки выпадут из своих мест, создавая опасную ситуацию для эксплуатации изделия. Перед изготовлением деталей всю древесину сушат и пропитывают влагоотталкивающими и защитными составами от биологической порчи – плесени, жучка.

Требуемые инструменты известны каждому плотнику:

• ножовка;
• электрический лобзик – он поможет аккуратно закруглить края;
• шуруповерт;
• молоток или киянка;
• долото;
• угольник;
• уровень.

Для конструирования деталей выбирают:

• опорный брус сечением 100 мм и больше (в зависимости от высоты);
• обрезная доска 50 мм толщиной;
• вспомогательный брус сечением 40 мм;
• крепеж: саморезы, стальные уголки, анкера, винты, болты;
• столярный клей или эпоксидная смола.

Комплектующие не должны вызывать нареканий. Крепеж лучше подбирать в антикоррозийном исполнении – разность температур строительных материалов создаст условия для возникновения конденсата, что губительно как для металла, так и для древесины.

Возведение

А теперь давайте узнаем, как своими руками соорудить забежную лестницу.

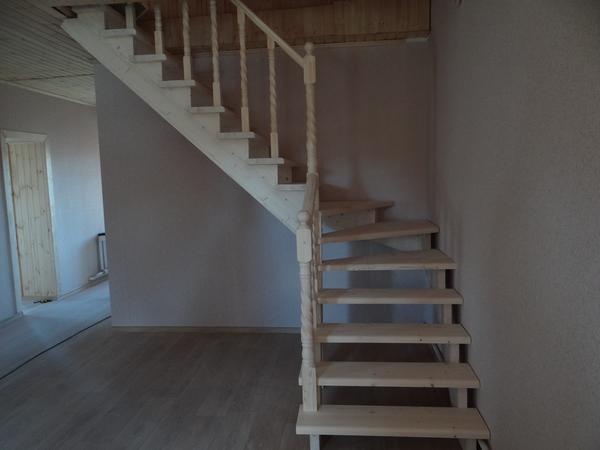

Лестница с угловым поворотом содержит два марша. Один марш состоит из 8 ступенек, последняя из которых переходит в пол верхнего этажа. В другом марше — 2 ступени. Забежных ступенек получилось 3 штуки с углом поворота в 30°.:

Лестница с угловым поворотом сооружается на 2 косоурах по размерам 50х300х3000 мм, один из них крепиться к стене, другой укреплен на столбе, габариты которого 100х100х2500 мм. Предварительно надо закупить ступеньки с параметрами 900х300х40 мм и поворотную площадку с размерами 900х900х40 мм, из нее вырезать забежные ступени и балясины.

Особенности монтажа

Лестницы с поворотом устанавливаются на каркас или на косоуры. Особых трудностей при изготовлении основы возникнуть не должно, так как ступени в большинстве случаев, несмотря на свою необычную форму, образуют непрерывное полотно, если их сложить в один ряд. Таким образом, они будут идеально прилегать друг к другу при установке.

Грамотное использование полезной площади при устройстве лестницы

Тетиву в поворотной части можно составить из отдельных фрагментов методом наращивания, но учтите, что это снизит прочность конструкции.

Монтаж ступеней производится снизу вверх. Вначале устанавливаются рядовые элементы. После этого нужно выставить забежные фрагменты. Зауженная часть фиксируется на опоре и радиусом отходит в сторону. Если есть участки с поворотом ровно на 90 градусов, две ступени образуют как бы двухуровневую площадку.

Процесс установки позволяет выявить и откорректировать незначительные недочеты проектировки, однако серьезные погрешности способны повлиять на прочность и надежность конструкции, поэтому так важно придерживаться правил. Если вы не уверены в достоверности расчетов, лучше воспользуйтесь услугами профессионалов.

Сборка металлической и деревянной лестницы на косоурах

После выполнения расчетов по готовым чертежам делают косоуры, прямые и забежные ступени, ограждения, из которых собирают металлическую, деревянную или комбинированную Г-образную систему.

Для монтажа нужны инструменты — циркулярная пила, дрель, шлифмашинка, сварочный аппарат (для металлических элементов). Как бы точно не были сделаны расчеты, без подгонки в процессе сборки все равно не обойтись.

Краткое описание работ по установке забежной лестницы с Г-образным поворотом (90º):

• Облагораживаем проем — по уровню и отвесу крепим балки, щиты из дерева или металла.
• Собираем забежной участок, который расположен внизу, и ставим его у стены.
• Выставляем косоуры с опорой на забежной участок. Если поворот делаем посередине марша, ставим опорные стойки.
• Укладываем на косоуры проступи и подступенки (если есть), следим, чтобы не было зазоров.
• Монтируем балясины и столбы ограждений.
• На подперильную планку, установленную на балясины, крепим поручень.
• Все детали сажаются на клей, притягиваются друг к другу саморезами.

Модульные системы намного упрощают монтаж. Прочный и жесткий каркас металлической лестницы с забежными ступенями не требует подгонки и выпиливания пазов. Длину косоура, количество ступеней, высоту шага корректируйте количеством модулей. В комплекте — модули из металла, деревянные проступи, подступенки, ограждения из дерева и металла, которые не нуждаются в дополнительной отделке, надежные крепежные элементы. Для сборки следуйте инструкции, которая также входит в комплект.

Проектирование и расчет размеров лестницы

При проектировании лестницы с поворотом на 90 градусов необходимо соблюдать следующие требования:

• размер ступенек по широкому краю должен быть более 400 мм, по узкому краю – 100 мм;
• высота должна варьироваться в пределах 15-25 см;
• на поворотах у ступенек должна быть одинаковая ширина;
• край проступи ступени не должен быть больше 40 мм;
• при изготовлении П-образного изделия расстояние между маршами не должно быть менее ¼ ширины;
• расстояние между лестничными маршами должно превышать 2 метра.

Расчет лестницы с поворотом на 90 градусов можно выполнить самостоятельно, либо воспользовавшись онлайн-калькулятором лестниц. Однако следует учитывать, что механизм вычислений и чертежа своими руками будет зависеть от типа конструкции.

Для П-образного изделия:

• отметим центр изгиба, радиус которого совпадает с внутренней частью устройства;
• определим оптимальное количество ступенек (с учетом 3 ступеньки на 800 см);
• разделим конструкцию вдоль на две части прямой АВ;
• середину лестничного марша обозначим кривой АС;
• отложим от АВ прямую, равную ½ ширины ступени;
• поставим точку 1;
• от нее отложим отрезок, равный ширине ступеньки;
• ставим точку 2;
• по данному принципу находим точки 3, 4, 5, 6, 7;
• проводим отрезок DE, который разделит устройство на нижнюю и верхнюю часть;
• проводим отрезок 1А, который пересечется с DE;
• начертим отрезок 2А;
• на линии DE ставим точки 3, 4, 5, 6, 7, длина отрезка между ними будет равна расстоянию между точками 1 и 2;
• соединим точки 3 на отрезке АС с точкой 3 на DE и т.д.;
• рассчитываем другую половину устройства аналогично.

Для Г-образной:

• отрезок АС совпадает с прямой стыка угловых ступенек;
• на изогнутом отрезке обозначим точку b, которая равна ширине ступенек;
• определяем оптимальное число ступенек;
• через конец отрезка 4 проведем прямую ЕB;
• точка В является точкой пересечения прямых ЕВ и АС;
• начертим произвольную прямую AD;
• обозначим на ней точки 4, 3, 2;
• проведем прямую В4;
• соединим все точки отрезка АВ.

Для каждого вида лестницы имеются свои схемы

Лестница с забежными ступенями своими руками

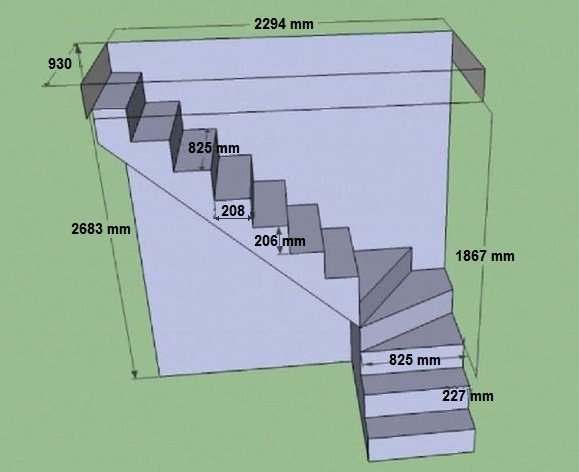

Рассмотрим последовательность изготовления забежной лестницы на примере г-образной конструкции, имеющей длину проема 2 м 29,4 см, ширину – 93 см, высоту перекрытия – 2 м 68, см.

Поворотная лестница имеет два марша: один из восьми ступенек, последняя из которых совпадает с площадкой верхнего этажа, а другой – из двух. Забежных ступеней насчитывается три, с углом поворота 30°.

Для поворотной лестницы из дерева необходимо создать два косоура 5х30х300 см. Один из них закрепляется на стене, а второй опирается на столб размером 10х10х250 см. Также понадобятся ступеньки 90х30х4 см, поворотная площадка 90х90х4 см, из которой будут изготавливаться поворотные ступени, балясины.

Процесс создания забежной лестницы данной конструкции осуществляется в несколько этапов:

• изготовление косоуров;
• изготовление забежных ступеней;
• сборка лестничной конструкции;
• монтаж перил.

Рассмотри подробно каждый этап. Последовательность изготовления косоуров выглядит следующим образом:

• делаем шаблон в виде прямоугольного треугольника. Его катеты должны равняться высоте и глубине ступени. Чтобы шаблон было удобно использовать, нужно прикрепить его к направляющей рейке. Используя его, делаем разметку будущего косоура и вырезаем его при помощи циркулярной пилы. При этом нельзя забывать, что самая тонкая часть косоура по ширине должна быть не менее 150 мм;

• устанавливаем столб для опоры, заранее выдолбив в нем паз, в который будет вставляться косоур;

• в угол монтируем основу для поворотных ступеней, которая также будет распирать косоур, находящийся возле стены;

• косоуры с верхней стороны прикрепляем металлическими уголками.

Общий вид конструкции после закрепления косоуров должен быть таким:

Устанавливая косоуры необходимо следить за тем, чтобы они находились строго друг напротив друга, иначе ступени не лягут строго горизонтально. При этом ориентироваться надо не на поверхность пола, т.к. она может быть не ровной, а на строительный уровень.

Теперь переходим ко второму этапу изготовления лестницы – вырезанию забежных ступеней:

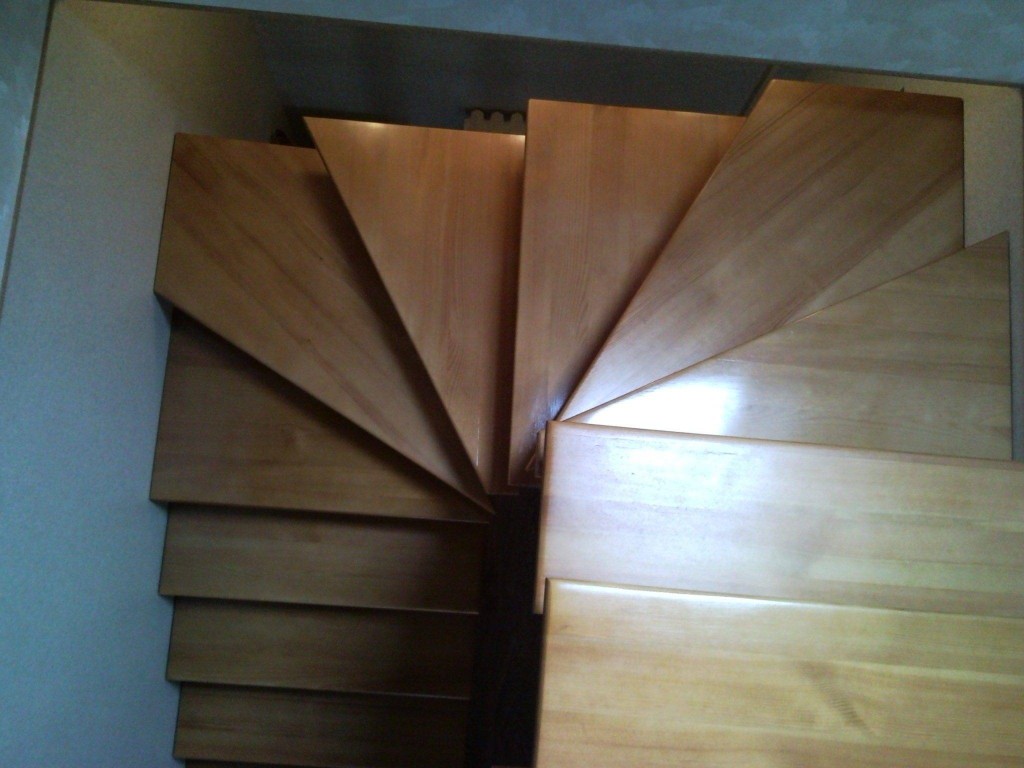

• для поворота лестницы на 90°понадобится 3 ступени. Их вырезаем из доски 90х90х4 см. Для этого разделяем ее линиями, идущими из одного угла на три сектора;
• вырезав ступени по линиям, подгоняем их длину друг под друга;

• далее лакируем все ступеньки. Лак наносим в три слоя.

На следующем этапе производим сборку лестничной конструкции:

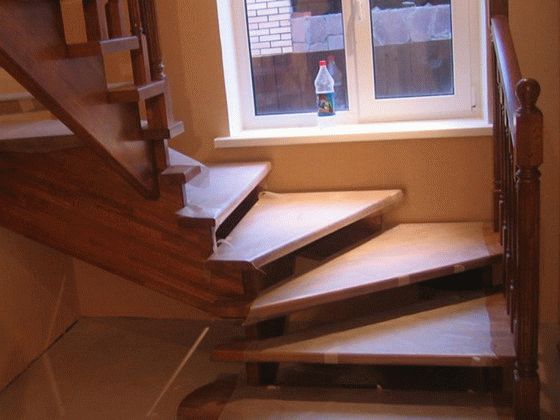

• для закрепления поворотных ступеней в столбе вырезаем пазы, ширина которых должна быть немного меньше толщины доски. Это необходимо, для того, чтобы надежно зафиксировать ступени с внутреннего края лестницы;

• чтобы ступени со стороны стены можно было положить на основу, дорабатываем ее кусочками дерева;

• внутренние стороны забежных ступеней вставляем в подготовленные распилы, предварительно промазав их клеем ПВА, а внешние – прикрепляем саморезами к основе;
• обычные ступеньки закрепляем длинными саморезами;

• для сокрытия выпирающего угла поворотной ступени, лестничный марш расположенный ниже, делаем на тетиве;
• край тетивы обрезаем под углом 90° к полу, чтобы появилась возможность установки входного столба.

Следующий этап – монтаж перил. Последовательность действий такая:

• устанавливаем балясины. Их можно прикрепить к ступенькам саморезами, но если использовать шканты, то конструкция будет гораздо надежнее. В балясине и в ступени проделываем отверстие, немного меньшее, чем шкант, и наполняем ПВА. Отверстия должны высверливаться с максимальной точностью, строго вертикально и по центру балясин, чтобы они заняли правильное положение;

• между первым и последним столбами протягиваем шнур, и по нему на каждой балясине отмечаем угол, под которым будут располагаться перила. После, ориентируясь на разметку, срезаем верхушки стоек. Теперь балясины готовы к установке поручней;

• поручни закрепляем саморезами с потайной головкой.

Подробный расчет лестницы с забежными ступенями

Изготовить лестницу можно своими силами или при помощи мастеров, но в любом случае начало работ следует отложить, пока не выполнен расчет лестницы с забежными ступенями. Сделать это можно следуя инструкции на этой странице.

Графический метод

Рассчитать параметры лестницы можно графическим методом, который сводится к тому, что конфигурация будущих поворотных ступеней и примыкающих к ним вычерчивается на чертеже в масштабе. Для примера сделаем расчет лестницы с забежными ступенями на 90о.

Этапы расчета поворота лестницы на 90о:

• В масштабе чертим прямоугольник со сторонами, которые соответствуют габаритным размерам будущей лестницы. С учетом стороны поворота откладываем ее ширину (l) вертикально и горизонтально, а затем из отмеченных точек проводим линии, параллельные сторонам прямоугольника до точки пересечения. Соединяем эту отметку с вершиной угла (С). Линию продлеваем и на ней находим точку, из которой с радиусом r выполняется соединение сторон лестницы. Это будет точка (А). После этого убираем все вспомогательные линии;

Разметка контуров лестницы

• Проводим центральную линию лестницы (авс), по которой оценивается удобство лестницы. Радиус поворота средней линии должен находиться в точке (А);

Разметка средней линии

• По средней линии от точки (в) откладываем отрезки, по ширине равные глубине ступеней (хорды). Выполняем их нумерацию, начиная от первой поворотной. Чтобы забежных ступеней было меньше, линия (АС) должна делить центральную ступень пополам. Затем, по разметке на средней линии (отметки 1 – 7) условно обозначаем ступени;

Обратите внимание! Называем разметку условной, так как для поворотных ступеней конфигурация будет изменена.

План лестницы с условным нанесением ступеней

• По границе ступени, после которой будет проводиться корректировка размеров, ставим точку (Е) и откладываем линию по ее краю до пересечения с линией (АС). Это будет точка (В);

Определение точки (В)

• Начиная от точки (А) прочерчивается линия (АD). Этот отрезок может иметь любой угол наклона. По этой линии, начиная от точки (А), откладываем точки 2 – 5 на расстоянии от точки (А), равном соответственно двум, трем и четырем частям. Размер этой части выбирается произвольно;

Разметка отрезка (АD)

• Соединяем точку (D) и точку (В). Параллельно этой линии из точек 2, 3, 4 и 5 проводим линии до пересечения с отрезком (АВ);

Разметка отрезка (АВ)

• Точки пересечения параллельных линий на отрезке (АВ) соединяем со ступенями, имеющими те же номера, что и разметка (АD) и доводим эти линии по всей их ширине. Эти линии и есть искомая конфигурация поворотных ступеней.

Итоговый чертеж для поворота на 90о

Расчет поворота на 180о использует тот же метод, что и на 90о. Точно так же по центральной линии лестницы делается разметка глубины ступеней.

Определяются ступени, которые сохранят свой размер и те, которые будут забежными.

Для таких ступеней и проводится корректировка для получения плавного перехода.

Чертеж для поворота на 180о

Отличие в том, что отрезок (DВ) заканчивается в месте пересечения прямых ступеней.

Из точки (А) под любым наклоном проводится прямая (АС) и по той же методике, что и для поворота в 90о откладываются отрезки по числу деталей, конфигурация которых должна быть изменена.

В конце этих отрезков ставится точка (С) и соединяется с (В).

Параллельно (ВС) из точек 3 – 7 проводятся прямые до отрезка (АВ), а затем через точки с соответствующими номерами на средней линии на всю ширину лестничного марша проводят прямые, которые и определяют окончательную конфигурацию поворотных ступеней.

Как быстро рассчитать параметры лестницы

Графический метод расчета в любом случае дает некоторую погрешность, которая может потребовать подгонки конструкции уже на этапе строительства.

Это происходит из-за того, что чертеж выполняется в масштабе и небольшая ошибка существенно скажется при перенесении на изделие обычных размеров. Тот же результат можно получить, если выполнить расчет лестницы с забежными ступенями онлайн.

В этом случае все вычисления проводит компьютер на основании данных о размерах проема для лестницы и расстояния между этажами. Для этого надо использовать специальный калькулятор.

Специальная программа по данным замеров сделает детальный расчет всех элементов, который при желании можно получить на электронный адрес. После этого останется только точно следовать чертежу.

Порядок действий для расчета на калькуляторе:

• Провести замер исходных данных;
• Полученные данные занести в ячейки той части поля программы, где есть запрос о данных для расчета;

Внесение данных в программу

• После внесения всех данных, которые запросила программа, нажать кнопку «Рассчитать», которая обычно находится под данными для расчета. После этого появится чертеж, который можно сохранить и отправить на свою почту.

Обратите внимание! Расчет можно повторять много раз, пока не будут определены идеальные параметры лестницы.

Каким бы ни был способ расчета конструкции, в результате должен быть получен чертеж, который позволит создать лестницу без перекосов, с надежными креплениями, способную выдержать постоянные нагрузки.

Из каких материалов изготавливают лестницы забежного типа

Лестничные изделия производятся из бетона, металла, дерева или стекла. Самыми популярными являются деревянные, металлические или комбинированные – несущий каркас металлический, ступени выполнены из дерева.

Лестничные изделия производятся из бетона, металла, дерева или стекла

Дерево всегда было классикой. Оно привлекательное, прочное, экологически чистое, легкое по весу. Металл обладает практически такими же достоинствами, кроме массы.

Дерево всегда было классикой.

Должное внимание надобно уделять характеру материала. Если оно будет минимальным, произведенный из него продукт станет непрочным и недолговечным. Рекомендуют требовать сертификаты и внимательно изучать внешний вид.

Должное внимание надобно уделять характеру материала.

Как рассчитать сооружение с поворотом

Чертеж двухмаршевой поворотной лестницы. Существует несколько расчетных методик поворотной части, но ни одна из них не является простой. Для простоты рекомендуется выполнить чертеж, где надо изобразить вид сверху всей лестничной клетки. То есть нужно начертить от руки квадрат в соответствующем масштабе, куда требуется вписать лестничный пролет с поворотом. Затем надо высчитать количество ступеней и общую длину пролета, как будто он прямой. Нужно измерить высоту между полами этажей, а потом производить расчеты на основании таких правил:

• наклон лестницы должен вписаться в диапазон 27-42°;
• ширина ступеньки для удобной постановки ноги — от 260 до 330 мм;
• высота между ступенями — от 145 до 185 мм.

Ширину пролета можно выбирать произвольно, но меньше 90 см ее делать не стоит. Слишком узкий проход создаст трудности при переноске вещей на 2 этаж. Чтобы узнать число ступенек лестницы, надо разделить высоту между этажами на оптимальный подъем проступи, 150 мм. Например, перепад высот равен 3 м, тогда число ступеней равно 3000/150 = 20 шт. Приняв оптимальную ширину проступи 300 мм, нетрудно определить длину лестничного пролета в плане: 20 x 300 = 6000 мм, или 6 м, что соответствует уклону 27°. Визуально представить такой подъем поможет второй чертеж: вид ступенек сбоку.

Маршевые лестницы с забежными ступенями.

Расстояние 6 м слишком велико, столько можно выделить разве что в большом особняке. Лестницу надо немного сложить, уменьшив ширину проступи до 260 мм, а высоту подступенка увеличив до 180 мм. При этом передний торец проступи допускается выдвинуть вперед на 30 мм. Тогда уклон выйдет 38°, а ступеней останется 17 шт. на общую длину 3,68 м. Поделить ступеньки лучше так:

• нижний марш — 4 шт.;
• 3 забежных ступени;
• верхний марш — 10 шт.

При таком раскладе вся конструкция займет в длину не более 3 м, что вполне приемлемо для здания небольшой площади. Поворотных ступенек лучше сделать 3 шт., разделив на 3 части угол 90°, для наглядности их стоит нанести на чертеж.

Графический способ расчета — наиболее доступный рядовым домовладельцам; на бумаге или в компьютере картина отражается наилучшим образом.
