Г- образная лестница с промежуточной площадкой.

Рассчитать П-образную лестницу на градусов

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для П-образной лестницы на 180° с двумя площадками. Начните расчет лестницы!

Рассчитать лестницу с двумя ровными площадками

Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенника = 60-65 см. Формула безопасности: a + h = 46 см Формула удобства: a – h = 12 см

s – величина среднего шага a – ширина проступи h – высота подъема ступени (подступенник) Эти 3 магические формулы дают возможность вычисления удобства и безопасности лестницы. Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см. Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной. Программа расчета трехмаршевой лестницы выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша лестница с 2 площадками удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и отшлифовать их до идеальных параметров. Варьируйте количество ступеней, выберите самое подходящее количество ступеней для вашей лестницы на 3 пролета. Не забудьте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы сами указываете в калькуляторе.

Профессионалы рекомендуют делать количество ступеней лестницы на 3 марша не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте деревянную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

 Чертеж лестницы

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с поворотными ступенями. А также покажет рекомендации связанные с количеством ступеней, угла наклона тетивы и длиной проема, если калькулятор сочтет нужным их давать, относительно заданных вами значений. Программа расчета деревянных лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с забежными ступенями на ваш компьютер.

Особенности расчета параметров лестницы

Далее даны общие рекомендации, на которые всего лишь желательно ориентироваться при конструировании внутренней лестницы. Так как все дома (и помещения) отличаются архитектурой, габаритами, планировкой, то какого-то единого шаблона не может быть в принципе.

Крутизна

Оптимальный уклон пролетов – в пределах от 35 до 450.  По более крутой лестнице подниматься намного сложнее (особенно людям с ограниченными физическими возможностями, преклонных лет или маленьким детям). Да и переноска крупногабаритных, тяжелых вещей с этажа на этаж также осложнится.

Конструкция более пологая неудобна тем, что для ее монтажа понадобится больше места, так как увеличится длина каждого пролета. А какой конкретно угол выбрать – на усмотрение хозяина.

Ширина

Вряд ли кто в частном доме станет переходить с этажа на этаж в составе «группы товарищей», поэтому при составлении схемы целесообразно ориентироваться на габариты одного человека. Лестница шириной порядка 1,2 – 1,5 м для частного дома – вполне приемлемый вариант. И ходить по ней, и даже переносить предметы меблировки будет достаточно удобно.

Параметры ступеней

• Проступь. На ней должна полностью помещаться стопа человека (из расчета на 45-й размер), поэтому оптимальная ширина ступеньки – в пределах 250 – 300 мм.
• Подступенок. Для того чтобы было удобно перемещаться людям любого роста и возраста, его высота берется в пределах 150 – 200 мм. Вполне достаточно, независимо от конструкции.

На заметку! Все указанные размеры абсолютно одинаковы для каждой ступени одной лестницы. В противном случае об удобстве перемещения говорить не приходится.

Высота лестницы

Определяется как расстояние от напольного покрытия нижнего этажа до потолка + толщина перекрытия. К примеру, 270  + 40 – 310 (см).

Количество ступеней

Высота конструкции (310) делится на слагаемое из величины подступенка и толщины доски проступи, после чего округляется до целого значения (в большую сторону). Например, если используется «сороковка», то 20 + 4 = 24 см.

Итого – 310 : 24 = 13 (ступеней).

Рекомендация – для лестниц с количеством ступеней более 18 и крутизной в пределах 450 следует устанавливать специальные площадки. В зависимости от предназначения они называются по-разному – поворотные, смотровые, промежуточные. Следовательно, сама лестница будет уже состоять из отдельных маршей (пролетов).  Они могут быть однотипными, или выполнены по различным схемам, так как площадка не обязательно располагается точно по центру конструкции.

Длина лестницы

Ее определить несложно, зная количество ступеней и величину каждой проступи. Эти значения перемножаются. Если ступени имеют выступы, то они не учитываются.

Иногда расчеты показывают, что такая конструкция «не вписывается» в конкретном помещении. В таких случаях или увеличивают количество маршей, или обустраивают так называемые забежные (поворотные) ступени.

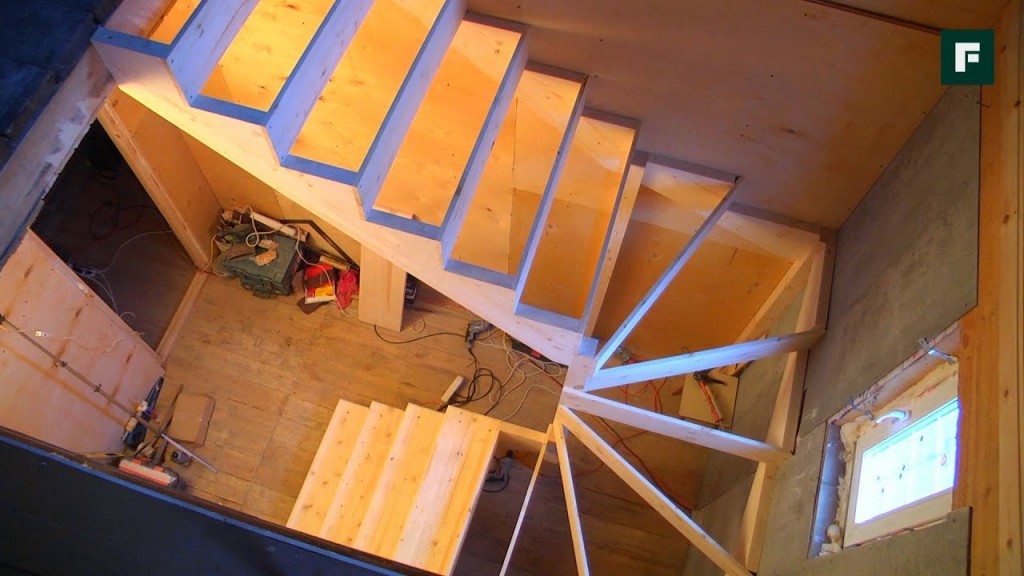

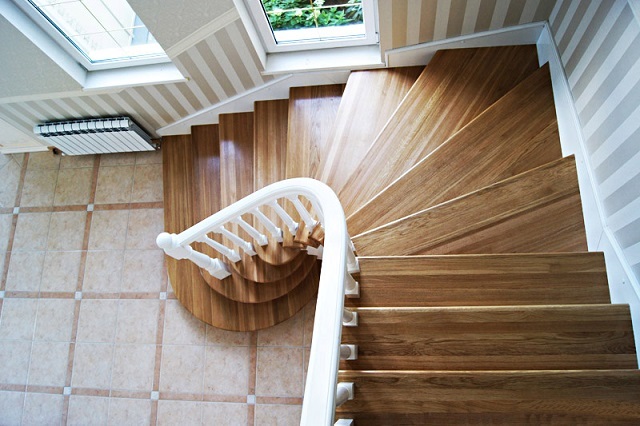

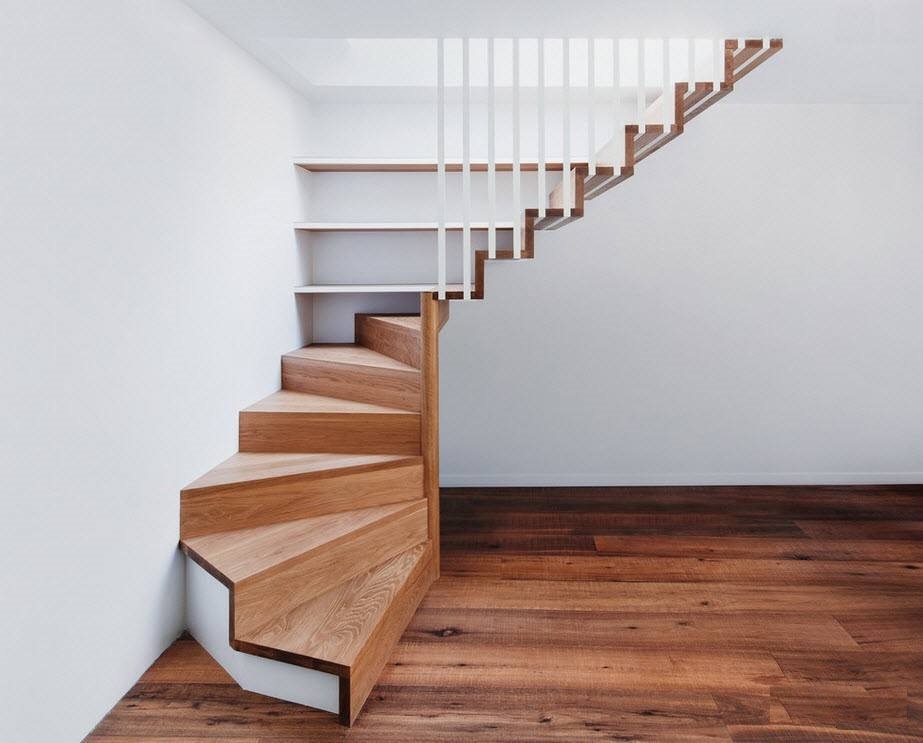

Забежные ступени — вид сверху

Высота пролетов относительно пола

Необходимо ориентироваться на рост человека + небольшой запас. Оптимальной считается конструкция, в которой расстояние между крайними ступеньками и потолком не менее 2 м. Иначе рослому человеку в конце пролета придется пригибать голову.

Материалы

В большинстве случаев выбирается такая порода древесины, как сосна. Она стоит недорого, но при этом не характеризуется долговечностью. Лиственница – во многом предпочтительнее. Наличие в ее структуре особой смолы делает материал при впитывании влаги еще прочнее. А это для домашней лестницы, учитывая специфику ее эксплуатации – немаловажно. Все остальные варианты, например, дуб, кедр, клен и ряд других бюджетными назвать нельзя.

 Перед тем, как приступать к работе с древесиной, ее необходимо качественно просушить. Дальнейшая усадка материала (в том числе, и скручивание) приведет к тому, что лестница буквально развалится на части.

Как сделать забежную лестницу самостоятельно

Система забежной лестницы непростая из-за своих индивидуальных особенностей. Чтобы сделать ее самостоятельно необходимо составить чертеж, произвести расчет таких размеров: длина, ширина, высота. Также необходимо учитывать площадь комнаты и размеры устройства. Затем выполнить этап:

• определиться с ее месторасположением;
• рассчитать высоту от начала до второго этажа и ширину проема;
• отмерить четкую численность ступеней;
• выбрать материал и вид строения: будет ли она на одном косоуре или иметь какой-либо другой тип.

Размеры лестничного проема

Под этим термином понимают технологическое отверстие в межэтажном перекрытии, куда устанавливается верхний конец марша. При этом для винтовой лестницы величина лестничного проема будет меньше чем для прямой маршевой конструкции, особенно с поворотной площадкой. На начальном этапе параметры лестничного проема характеризуются тремя измерениями: высота проема, длина и ширина.

Важно, когда рассчитали размер проема, то по периметру прибавляют по 50 мм с каждой стороны. Это необходимо, чтобы произвести декоративную отделку проема.

Высота между этажами и будет высотой проема. Она должна быть не меньше двух метров и не больше трех. Ширина проема – это длина ступенек. Обычно рекомендуемая длина ступеней от 90 до 100 см, в любом случае делать меньше 80 см недопустимо, такой размер используют лишь для спиральных конструкций. Длина проема маршевой лестницы с поворотной площадкой будет зависеть от конфигурации конструкции, длины площадки и пролетов. До этого нужно предварительно рассчитать параметры ступеней.

Инструменты и материал

В процессе строительства лестницы используют древесину хвойных пород, за счет низкой стоимости и легкой обработки.

Необходимый материал

• По проекту конструкции лестницы приобретаются доски необходимых размеров;
• Брус для ступеней более 40 мм толщиной;
• Брус для косоуров 5х25 см;
• Балки для подступени более 30 мм;
• Балки для проступи более 30 мм;
• Поручни, балясины, перила;
• Саморезы, шурупы и анкерные болты.

Необходимый инструмент для строительства

• Карандаш, линейка, рулетка;
• Электродрель;
• Ножовка по дереву и металлу;
• Молоток;
• Шуруповерт;
• Рубанок и стамеска;
• Наждачная бумага с разной зернистостью.

Межэтажные деревянные лестницы — подбор комплектующих и несущих элементов

Возможно, что создаваемая лестница окажется первым вашим опытом, тогда лучшим выбором будет прямая лестница. Этот вариант прост в изготовлении, его установка и монтаж также не очень сложны, а полученный результат будет соответствовать всем основным требованиям по прочности, удобству и долговечности.

Изготовление деревянных лестниц своими руками

Изготовление лестницы из дерева своими руками возможно при наличии соответствующих инструментов, качественного пиломатериала и опыта.

Материал для строительства лестницы:

• Бруски для ступенек, толщина которых должна быть не менее 40 мм.
• Доски приблизительно такой же ширины и размера предусмотренного проектом.
• Балки для проступи 30-40 мм.
• Балки для подступеней не менее 30 мм.
• Брус для косоуров или тетивы 50х250 мм.
• Поручни, перила и балясины можно сделать самостоятельно, но лучше купить готовые.
• Для крепежа используются шурупы из нержавеющей стали.

На рисунках представленны чертежи деревянных лестниц

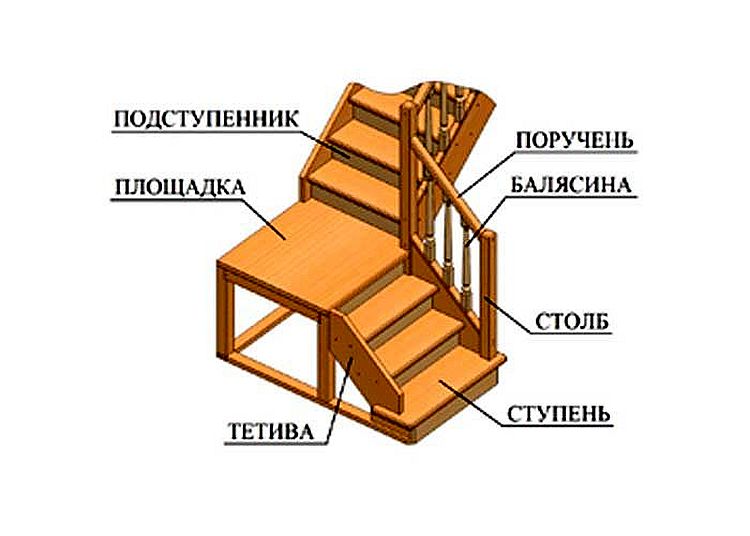

Конструктивные элементы деревянной лестницыСхема устройства деревянной лестницы на второй этажСхема — способы крепления тетивы деревянной лестницыСхема — разметка косоура деревянной лестницыЧертеж деревянной лестницы на 2-й этаж домаПараметры деревянной лестницы

Как делать не нужно?

Зачастую самодельные лестницы выполнены неправильно. Большинство из них делаются таким образом:

• Подыскиваются брусья подходящего сечения.
• Нарезаются по размерам будущего изделия.
• Конструкция сбивается самым простым способом – гвоздями внакладку.

Такой вариант изготовления неправильный. Ступень держится на гвозде, который со временем может поржаветь, что приводит к поломке изделия и травмам. Использование для крепления нескольких гвоздей, шурупов или сквозных шурупов с гайками тоже не спасает ситуацию.

Предлагаем подробный мастер-класс правильного изготовления приставной лестницы.

Плюсы и минусы лестниц из дерева

Деревянные лестницы имеют свои преимущества и свои недостатки. Ознакомимся с ними подробнее.

Положительные стороны:

• Низкая стоимость стройматериала;
• экологичность древесины;
• простота обработки;
• возможность монтажа своими руками;
• небольшой вес;
• эстетичный внешний вид.

Отрицательные стороны древесины:

• Невысокая прочность в сравнении с бетонными или металлическими лестницами;
• дерево – природный материал и ему свойственно портиться и видоизменяться. Поэтому через некоторое время могут понадобиться профилактические работы;
• пожароопасность материала.

Дерево – отличный материал для дачных построек. Как дешево построить сарай на участке, узнаете из следующей нашей статьи.

А в этой статье можно прочитать информацию о строительстве беседки.

Как сделать деревянную лестницу на второй этаж?

Весь процесс складывается из планирования, сборки и монтажа.

Подборка комплектации

Одномаршевая деревянная лестница своими руками собирается из деталей и узлов:

1. Ступени. Ширина их подбирается индивидуально, но чаще всего составляет 1 м.
2. Тетива (2 шт) – самая тяжелая часть конструкции.
3. Уголок с оцинкованным покрытием для фиксации ступеней, саморезы (40 мм).
4. Дополнительные части (столбы, балясины, поручни).
5. Отделочные материалы: морилка, лак.

Выполнение расчетов и чертежа

Как сделать лестницу из дерева долговечной и эстетичной? Ключевые моменты в планировании изделия – правильно измерить габариты проема, определить число и и размеры ступеней. Далее требуется просчитать основные размеры будущего изделия и составить чертеж. Вы можете получить необходимые расчеты и советы профессионалов о том, как сделать деревянную лестницу своими руками.

Процесс изготовления

Для решения всех вопросов о том, как сделать деревянную лестницу самостоятельно, внимательно следуйте рекомендациям:

1. Изготовление тетивы – трудоемкий процесс. Наметьте линии распила, прижмите направляющий брус и сделайте эталонную тетиву. По ней сделайте и другие.
2. Оснащение ступенями. По расчетам и чертежам используя уровень, сделайте наметки на одной тетиве, установите ступеньку и обозначьте ее место на другом элементе. Начинать эту операцию лучше снизу-вверх. Проверьте положение последней ступени относительно предыдущих, внесите коррективы при необходимости. На отметках закрепляйте саморезами уголки из металлов из расчета по четыре крепежных элемента на один уголок. Шаг за шагом формируйте лестничный марш.
3. Следующий шаг – установка балясин на деревянную лестницу своими руками. Проще взять комплект готовых элементов, так как выпилить более десятка одинаковых изделий сложно даже профессионалу. Столб с пазом для тетивы фиксируется к полу с помощью метиза. Для точности креплений применяйте промазанные клеем шканты, которые можно заменить стальными стержнями из гвоздей (диаметр – 5 мм, длина – 8 см). В тетиве, в поручне и с двух сторон балясин высверлите выемку, диаметр которой меньше стержней. Монтируйте конструкцию на штыри, крепите саморезами.
4. Для установки поручней приделайте их нижний конец на столб, а верхний – к перегородке. Эти области несут основную нагрузку, крепеж их производите тщательно.
5. Обработайте готовую конструкцию морилкой и покройте двойным слоем лака.

Более подробную пошаговую инструкцию изготовления деревянной лестницы своими руками смотрите в видео:

Материалы для изготовления

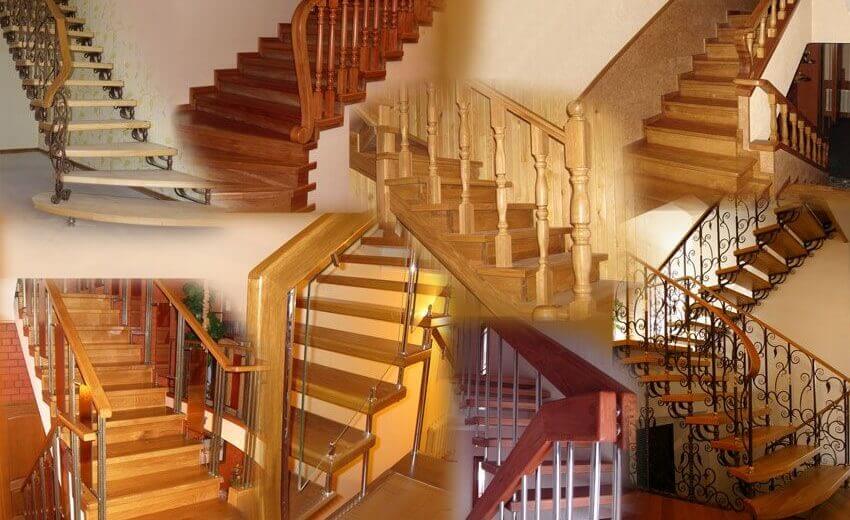

Еще несколько лет назад выбор двухмаршевых лестничных конструкций ограничивался деревянными изделиями, выполненными по одному образцу. На сегодняшний день отсутствует проблема подбора материалов, вы можете сделать каркас своими руками либо воспользоваться услугами специалистов.

Для изготовления лестницы подходят практически все виды строительных материалов:

• Разные породы древесины. Этот классический вариант пользуется широким спросом благодаря низкой себестоимости, простоте монтажа и эстетичности. Для сооружения деревянных лестниц не подойдет сосна из-за своей мягкости.

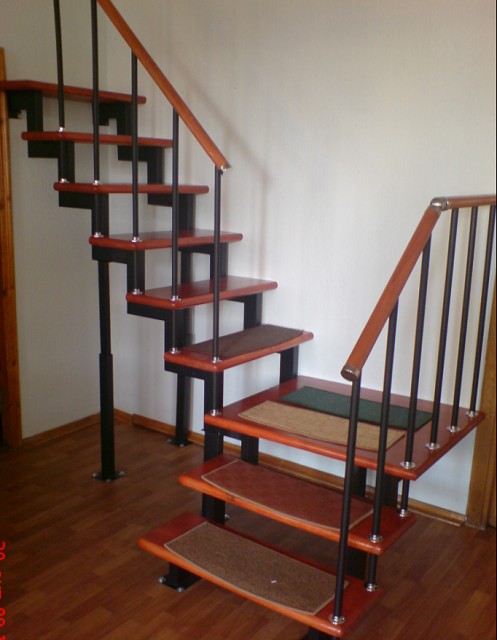

• Металлическое основание. Это оптимальный и наиболее прочный тип конструкции. Стальные изделия имеют срок годности до нескольких десятков лет, не деформируются (как алюминий) и не окисляются (как латунь и другие металлы).

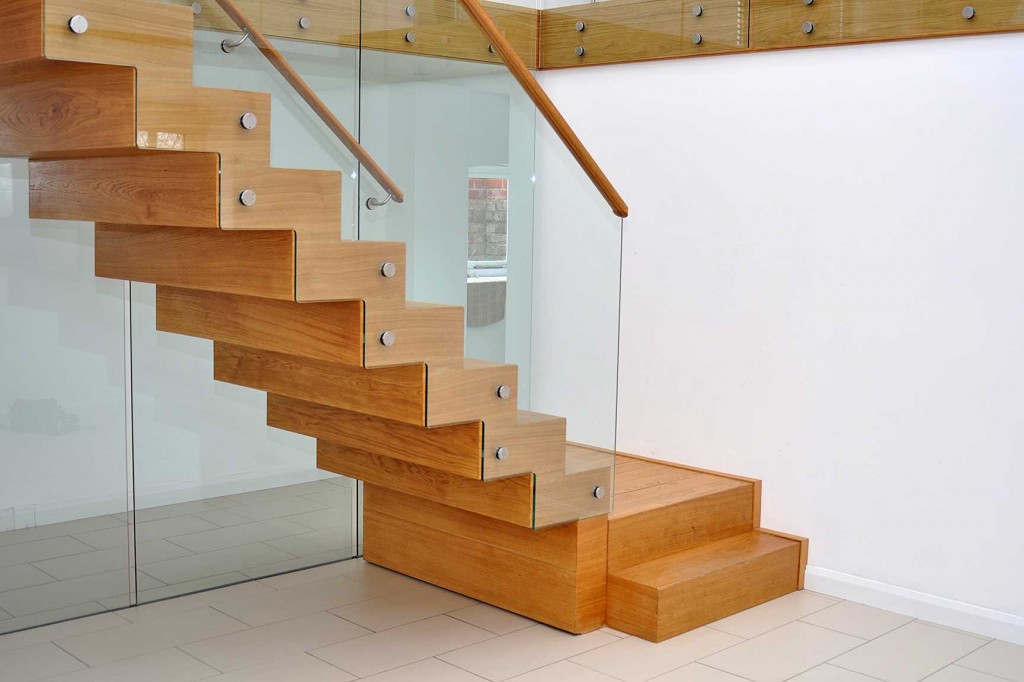

• Стеклянные ступени и перила. Более стильный вариант, чем зеркальная лестница в центре гостиной, сложно себе представить. Однако такое решение имеет и ряд недостатков: стекло плохо переносит механические нагрузки, даже закаленное покрытие быстро теряет свой первоначальный облик и требует постоянного ухода.

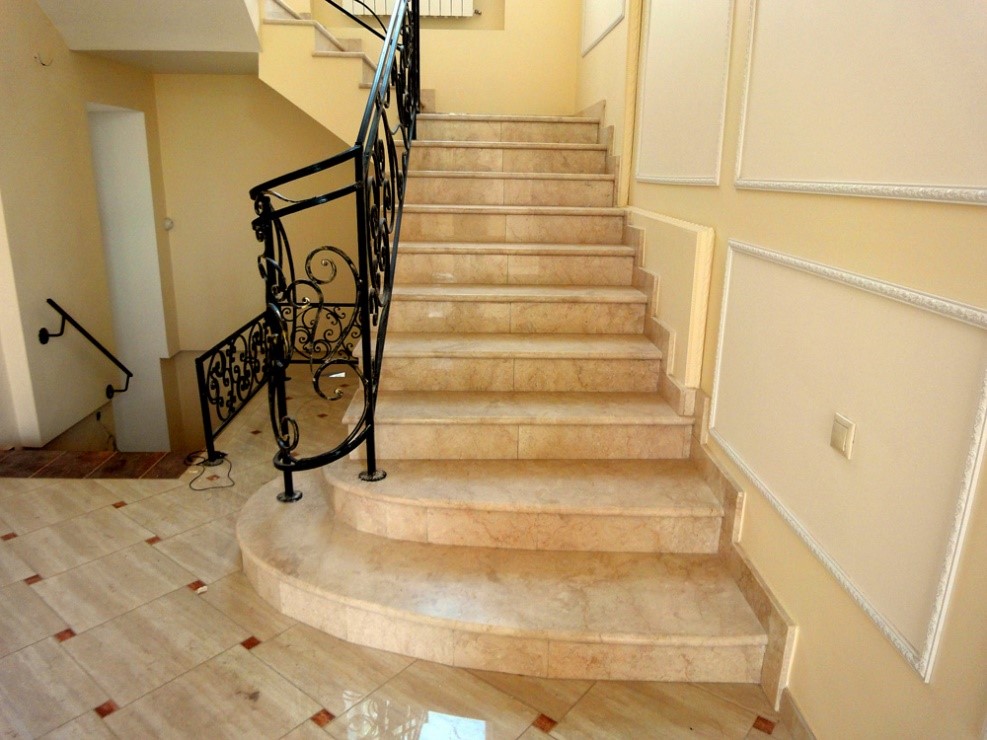

• Натуральный камень. Выполненные из мрамора ступеньки выглядят очень оригинально и за счет своей уникальной структуры надолго сохраняют свой первоначальный вид без износа. Камень также не скользит и прост в обслуживании.

Самым бюджетным вариантом является изготовление деревянной лестницы среднего размера. Для ступеней рекомендуется использовать металлические заготовки из стали, тогда конструкция прослужит вашей семье не один десяток лет.

Если же речь идет о капитальном ремонте двухуровневой квартиры, выполненной в современном стиле хай-тек, то рекомендуем вам обратить внимание на лестницы из стекла. Следует выбирать либо закаленное, либо ламинированное). Но будьте осторожны при последующей обработке этого материала и постарайтесь минимизировать количество декоративных элементов на площадке, чтобы снизить механические нагрузки.

Какая бы ни была форма лестничного проема, монтаж всех элементов конструкции должен проводиться в соответствии с правилами безопасности по классическому стандарту. В случае с нестандартными параметрами проема возведение площадки лучше доверить профессионалам, хоть это и обойдется вам несколько дороже.

Рассчитать необходимое количество материалов можно при помощи специальных онлайн калькуляторов. Это позволит вам сэкономить деньги и время на первом этапе работ.

Древесина как материал для создания лестничной конструкции

Красивая лестница из дерева – популярнейший вариант для загородного коттеджа или многоуровневой квартиры. Материал выбирают по причинам пластичности, долговечности, удобства работы.

Преимущества натурального дерева

Чтобы лестница на второй этаж в деревянном доме выглядела стильной, была износостойкой, учитывайте ее достоинства:

• отсутствие необходимости в отделке – фактуру можно подчеркнуть лаковым покрытием или морилкой;
• возможность декоративной обработки балясин и перил;
• сочетается с полами из лаг, поскольку весит немного;
• подходит для самостоятельного монтажа без задействования спецтехники;
• работы ведутся даже после окончания отделки.

Важно! По стоимости конструкции из древесины будут дешевле бетонных или металлических аналогов.

Недостатки использования дерева

К отрицательным сторонам материала относят:

• меньшую плотность, чем у конструкций из металла;
• усадка со временем;
• риски возгорания.

Совет! Чтобы предотвратить гниение, обработайте заготовки специальными пропитками.

Какая порода дерева подходит для создания лестницы?

Деревянная лестница, ведущая на второй этаж в частном доме, может изготавливаться своими руками из различных пород. Мастера предпочитают работать с:

• кленом. Конструкция внутри дома получит высокие характеристики прочности и долговечности. Светло-коричневый оттенок материала сочетается с любой отделкой. Минус лестницы своими руками – высокая себестоимость;
• лиственницей. Красивая фактура и расцветка – от золотисто-желтой до темно-желтой с прожилками позволяют вписать сооружение в любой интерьер. Древесина обладает прочностью и хорошими показателями твердости;
• ясенем. Брусья плотные, с красивым рисунком;
• дубом. Лестницы в доме на второй этаж выглядят дорого и являются очень прочными. У старого дуба богатый темный цвет и роскошная фактура;
• елью. Популярный материал благодаря низкой стоимости и простоте обработки. Доски светлого оттенка с однородной фактурой.

Важно! Еловая древесина отличается минимальной плотностью.

Характеристики сосны как популярного материала

Недорогая стоимость брусьев, простота обработки делают сосновое дерево популярным среди начинающих мастеров. Деревянные лестницы на второй этаж в частном коттедже или загородном строении будут предпочтительны по причине характеристик породы:

• прочность, средняя плотность (520 кг/м3), стойкость к гниению;
• небольшое число сучков;
• при обработке диаметр ствола меняется незначительно;
• красивая расцветка – от желтого до розоватого;
• влажность 12-15 %, но только при правильной сушке;
• пиломатериал выдерживает крепежные соединения шурупами и гвоздями, быстро обрабатывается рубанком, фуганком и фрезером;
• четкая и эффектная фактура;
• твердость 2,9 баллов по Бринеллю.

Интересно знать! Самый дорогой сорт сосны – кондовая, которая растет на сухих грунтах.

Важные правила по обработке древесины

Если вы планируете ступенчатое сооружение из дерева на второй этаж, своими руками работы должны выполняться с соблюдением ряда условий:

1. Никакой спешки. Все детали и декор должны изготавливаться только по чертежам, с соблюдением размеров и конфигурации.
2. Правильная подготовка. Плоские прямые элементы получатся, если острогать доску с одной стороны, а потом пропустить ее через рейсмусный станок. Все детали откалибровываются до сборки на этом же оборудовании.
3. Текстуру стоит выбирать. Перед соединением всех элементов подберите совпадающие по рисунку – это позволит немного замаскировать стыки.
4. По ширине оставляют припуск. Идеальный вариант – плюс 1 мм к ширине. Припуск можно подкорректировать на станке для строгания.
5. Толщина листов вымеряется. Перед распиловкой пазов тщательно проверьте толщину ступенек. Пробные пропилы можно выполнить на обрезках.
6. Используйте упоры. Чтобы подножки были одинаковыми по длине, запилите обрезок бруса на угловом упоре.
7. Тонировать и шлифовать нужно до сборки. Это сократит время строительства и предотвратит образование не прокрашенных участков после усадки древесины.
8. Контроль соединений после установки. Изначально детали должны фиксироваться струбцинами, подгоняться по размеру и только потом проклеиваться.

Склейка деталей лестницы на второй этаж из дерева осуществляется с минимальным количеством клея. Для прочности элементы зажимают и выдерживают 60 минут. Клей полностью схватится только за 24 часа.

Особенности монтажа деревянной лестницы

Независимо от ее конструкции все основные технологические операции идентичны. Если разобраться в нюансах строительства лестницы одномаршевой, то собрать ее по любой другой схеме не составит никакого труда.

Специфика подготовки составных частей

Ступени. Для них выбираются отрезки доски, не имеющие никаких дефектов в виде сколов, трещин, искривлений. Их рекомендуемая толщина, с учетом предполагаемых нагрузок, 35±5. Больше нецелесообразно, так как повышается и расход материала, и суммарный вес конструкции. Меньше нежелательно по соображениям безопасности перемещения по лестнице (с учетом переносимых грузов).

На этапе подготовки ступеней необходимо скруглить острые грани фрагментов досок, чтобы исключить риск травматизма. Кроме того, их лицевая поверхность и торцы должны быть тщательно отшлифованы – никаких сколов, заусениц и так далее. Здесь вам как нельзя кстати будет хорошая шлифмашинка. Длина ступеней выбирается в зависимости от выбранной схемы деревянной лестницы. Но их выступы за косоуры более чем на 3 (см) нежелательны.

Подступенки. Они не являются несущими элементами, и часто играют всего лишь декоративную роль. Вот на них можно немного сэкономить, используя доску на 10 или 15. Кстати, некоторые деревянные лестницы собираются и без них. Смотрятся такие конструкции даже более эффектно, и, кроме того, значительно упрощается уборка пролетов.

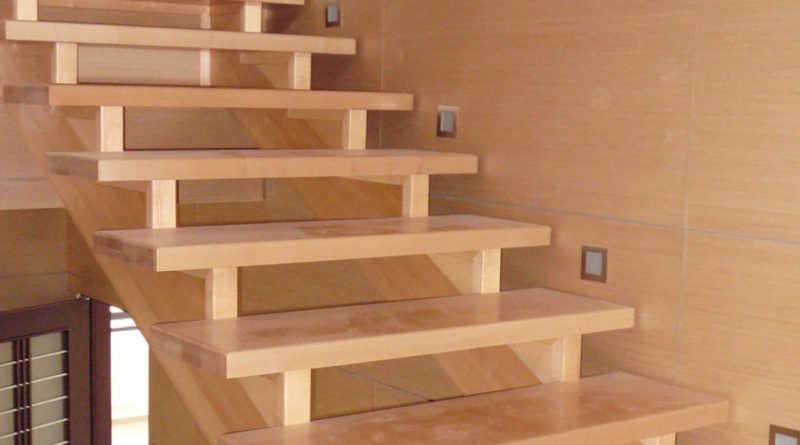

Косоуры. Это опорные элементы для всей лестницы, поэтому пиломатериалы для них следует выбирать особенно тщательно. Особое внимание – равенству всех параметров. Оба косоура должны быть как «братья-близнецы», иначе лестница после сборки получится асимметричной, с перекосами, искривлениями и так далее. На рисунках показаны некоторые варианты косоуров.

Целесообразность изготовления своими руками элементов ограждения под вопросом. Хорошо, если есть возможность произвести обработку балясин, поручней на станочном оборудовании. В противном случае лучше приобрести готовые образцы. С учетом того, что именно они (особенно при боковом обзоре) в первую очередь бросаются в глаза, такие затраты вполне оправданы.

Правила, требования,нормы проектирования и строительства лестниц

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

• Минимальная ширина лестничного марша: для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
• Максимальная ширина марша: для жилых зданий – 140 см, для общественных – 240 см.
• Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
• Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
• Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
• Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
• Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
• Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

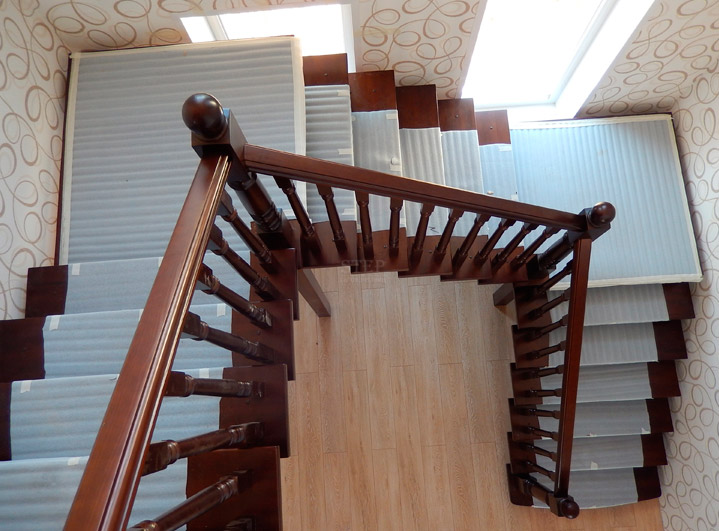

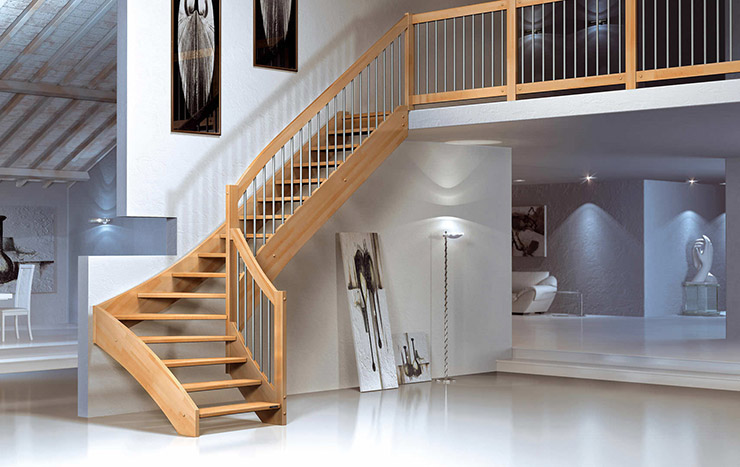

Лестница г-образная с площадкой: расчет и монтаж своими руками

Лестница г-образная с площадкой обеспечивает поворот на 90 гр. в месте соединения маршей. Обустройство поворотной конструкции способствует экономии пространства.

Размещение подобных решений обычно производится вдоль стены с установкой специальных креплений в несущей конструкции. В качестве альтернативы, рассматриваются варианты с поворотом на 180⁰.

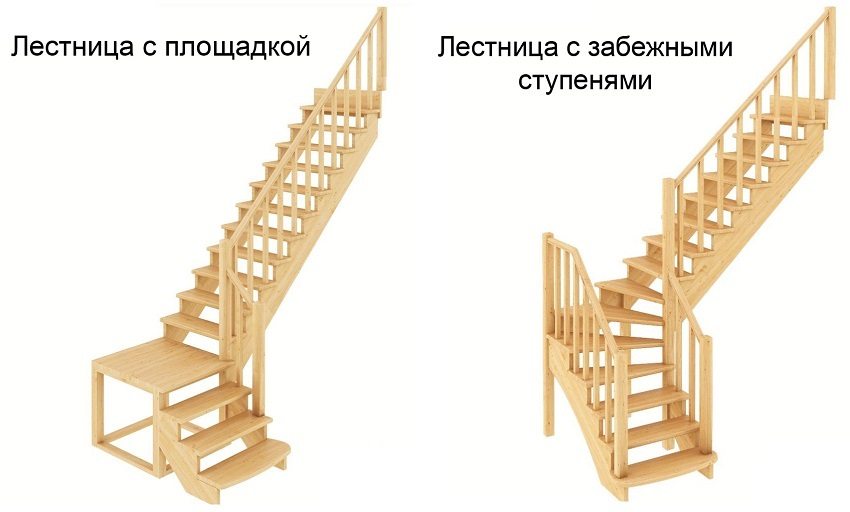

На повороте изделия монтируются площадки и забежные ступени.

Внимание! Предельный уклон сооружения составляет 45°.

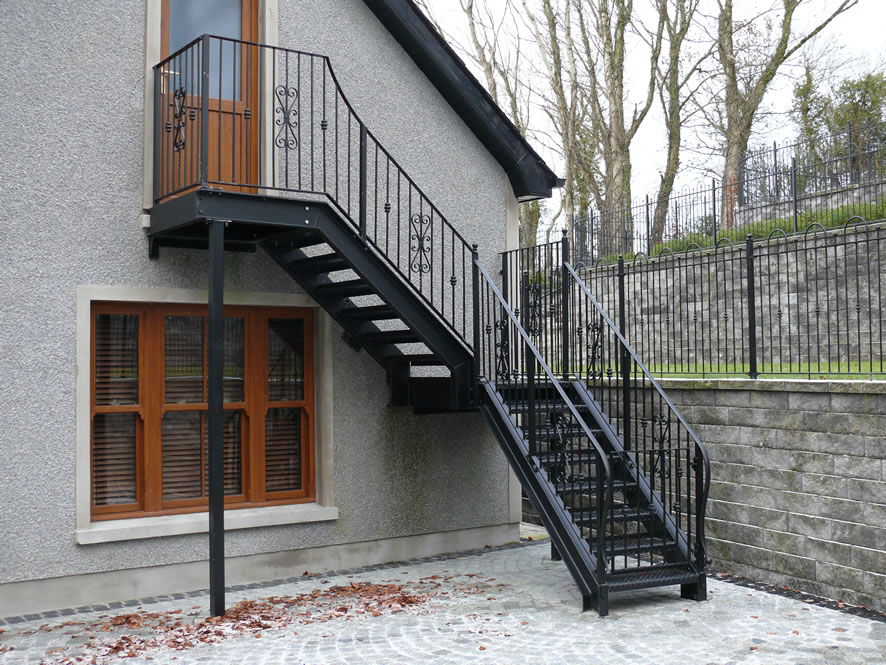

Лестничное сооружение поворотного типа с площадкой

Особенности установок

Г-образная лестница с угловой промежуточной площадкой характеризуется внушительным, массивным исполнением, что внешне идеально подходит для оснащения помещений в стиле кантри, рустик, классик и даже Прованс.

Исключительное удобство заключается в возможности перемещения крупных предметов и мебели. Установки характеризуются простотой сборки и «съедают» больше свободного пространства. Размещение установок производится в крупногабаритных помещениях.

Если площадка является обязательной, можно сделать более крутой уклон.

Внимание! Лестница г-образная с площадкой своими руками производится из дерева, металла или бетона. Для осуществления процесса, можно воспользоваться указанными ниже формулами.

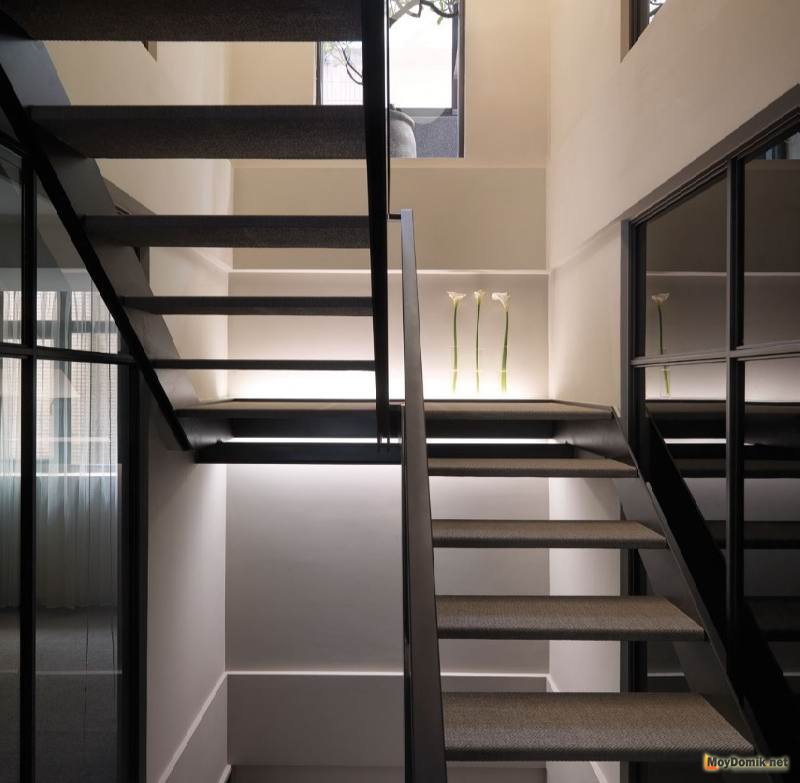

Поворотные ступени позволяют сэкономить пространство и обеспечивают угол поворота на 180 гр. П-образные установки монтируются с использованием 6-ти ступенек с разной шириной проступи.

Лестничная установка поворотного типа с площадкой

Та сторона, которая размещена ближе к опоре, образует сужение до 10 см. Линия передвижения, которую можно провести по центральной части всех ступеней, необходима для соблюдения ширины средней части поступи в 20 см. Крайняя сторона установки составляет 40 см.

Размеры марша

Расчет г-образной лестницы с площадкой осуществляется самостоятельно или с помощью специальных программ. Для создания проекта по индивидуальным параметрам, потребуются регламентированные показатели основных параметров лестничного сооружения:

• Н – промежуток между перекрытиями, рассчитываемый, исходя из наличия чистового покрытия. Его параметр варьирует в пределах 245 – 330 см. Наиболее часто встречаются дома с высотой потолков в 280 см.
• Оптимальный угол наклона 27 гр.
• Ширина ступеней составляет 22 – 30 см.
• Шаг установки опор для перил равен 15 см. Для увеличения уровня безопасности, его можно сократить до 10 см.
• Высота ограждений равна 90-110 см.
• Число ступенек в марше насчитывает 3 – 18 элементов.
• Высота свободного пространства по вертикали – 200 см.
• Подступенок имеет параметр 15 – 22 см.

Поворотные ступени с промежуточным участком

Ширина лестничной установки:

• 1250 мм для обустройства изделий повышенного уровня комфорта.
• 1100 мм для устройств, размещенных между двумя стеновыми перекрытиями.
• 900 мм при наличии двух ограждений или примыкании одной стороной к стеновой поверхности.
• 800 мм, если имеется одно ограждение и не предусмотрено перемещение габаритных изделий.
• 70 см для хозпостроек и дачных домиков.

Марш с поворотными ступенями и площадкой

Основные вычисления

Новые требования к наклону сооружения позволяют подобрать установку в пределах от 23 до 37°.

Ширина и высота ступенек определяется путем подстановки данных в общепринятые формулы:

2a+b=60-64 см,

где

a – подступенок. Оптимальным показателем, используемым в расчетах, считается размер 15 см. Среди выбора наиболее удобных вариантов можно подобрать конструкцию в диапазоне 14 – 22 см.

b – проступь. Допустимый предел 32 см, минимальный параметр составляет 20 см.

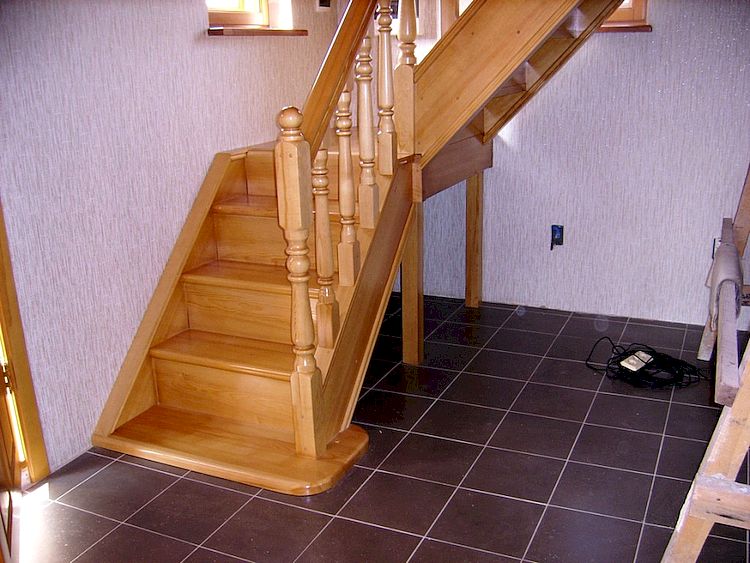

Лестничная конструкция на 90 гр

Забежные ступени рассчитывают по центральной оси линии передвижения по маршу. Размер 60-64 см определяется средним шагом человека. Высота подступенка и ширина проступи определяется и другим путем:

a+b = 45-46 см

Пример:

• a=15 см, тогда b=30 -31 см

Графическое построение изделия в масштабе обеспечивается с учетом высоты этажа.

Возможно образование ситуации, когда высота этажа не соответствует заданным пределам и не кратна 3. В таком случае, округление ступенек производится с точностью до 1 мм. Все погрешности в расчетах отобразятся в нижней фризовой ступени. Оставшиеся элементы подъема будут обладать равной высотой.

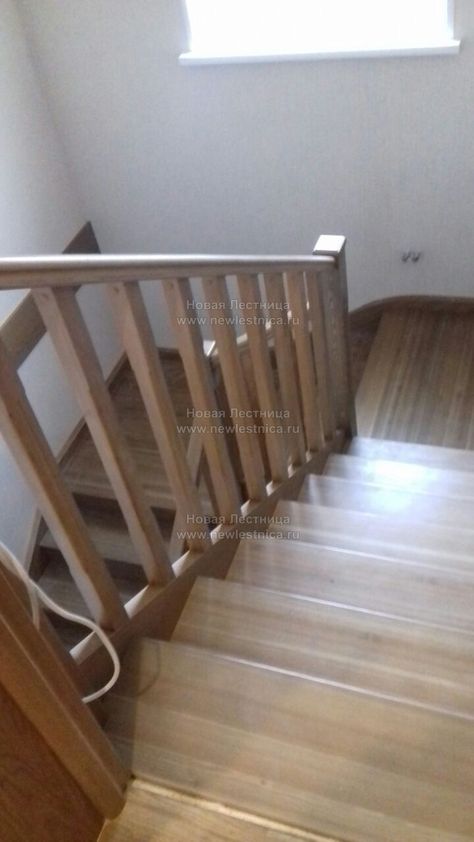

Поворотные ступени с площадкой

Внимание! Среди рассматриваемых приемов, относительно выравнивания поверхности, выступает опускание уровня чистого пола или создание пандуса в виде этажной площадки.

Если принято решение соорудить лестничную конструкцию самостоятельным путем, специалисты рекомендуют сделать предварительный модуль из картона. В выборе опорной балки, можно остановиться на косоуре или тетивы.

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

Расчет габаритов ступеней лестницы

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

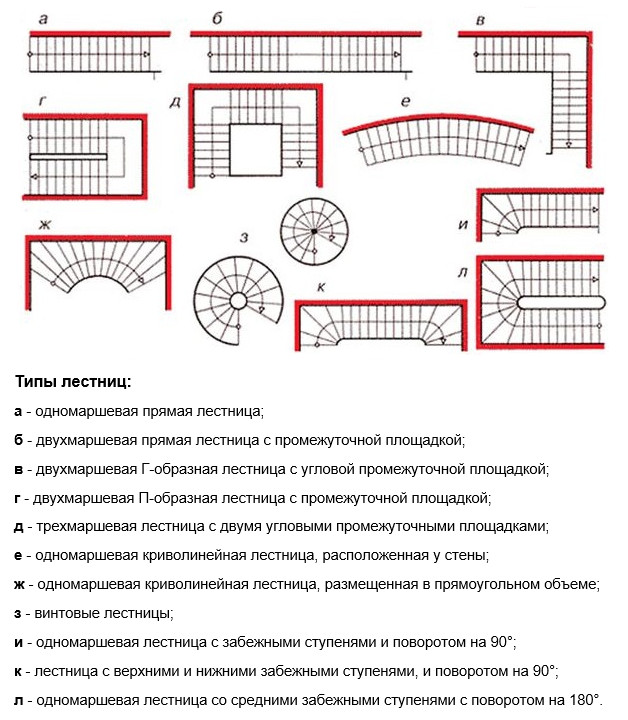

Разновидности лестниц с забежными ступенями

Прежде чем переходить к строительству изделия, следует определиться с типом и материалом лестницы. Выбор вида конструкции зависит от ее расположения, предпочтений заказчика, планировки помещения. В качестве материалов выступают: мрамор, металл, камень, керамика, дерево, оргстекло.

Лестницы классифицируют по типу несущего элемента:

• винтовые лестницы – опорой является стойка;
• маршевые изделия – крепятся на тетивах или косоурах;
• больцевые лестницы – болтами фиксируются к стене;
• комбинированные лестницы – включают в себя несколько типов сразу.

В этом видео вы подробнее узнаете о забежной лестнице: Главным отличием лестницы на косоурах с поворотом на 90 градусов является фиксация ее сверху несущего элемента. Конструкция на тетивах предполагает просверливание отверстий, куда вставляют ступеньки. Маршевые изделия состоят из пары лестничных маршей, которые соединены между собой площадками или забежными ступенями.

Больцевые устройства не имеют каркаса, каждая ступенька с одного края крепится к стене специальными болтами – больцами, а с другого – соединяется с предыдущей ступенькой. Такие изделия имеют вид воздушной, легкой конструкции, однако обладают прочностью и надежностью.

Расчет деталей лестницы

Расчет лестницы заключается в определении количества ступеней, их ширины и высоты при существующих данных о размере места, где должна располагаться конструкция, ее типе и высоте этажа. При этом угол, габариты ступеней и их размеры прохода должны вписываться в рекомендованные стандартами.

Если выделенное пространство не позволяет в доме на второй этаж сделать лестницу «по стандарту», допустимы небольшие изменения:

• устройство фальшступени (расположенная до начала лестничного марша, она помогает «выбрать» лишние 20…30 мм высоты пролета);
• использование накладок на ступени, увеличивающие ширину проступи и образующие свес ступени – при этом подступенок оказывается заглубленным и не мешает нормальному шагу.

Расчет количества ступеней основан на делении высоты этажа на высоту подступенка. При этом, за счет получения не круглых цифр, лучше заранее просчитать два-три варианта. Например, 13/206, 14/192, 15/179, 16/168 (первое число – количество подступенков, второе – их высота в мм). Таким образом появляется возможность маневра.

Расчет забежных ступенек требует профессиональных знаний и навыков в пространственной геометрии. Для людей, не имеющих таких знаний, лучше проектировать простые прямые марши или пользоваться специальными онлайн-калькуляторами. Пример такого расчета приведен на иллюстрации ниже.

В зависимости от полученных параметров онлайн-калькуляторы дают рекомендации по удобству лестницы (в соответствии со стандартами) и изменению начальных параметров, строят чертежи и трехмерные модели конструкции – помогают разобраться, как самому сделать лестницу.

Чтобы правильно сделать лестницу своими руками на второй этаж, для самостоятельного расчета можно воспользоваться также графическим методом. Для этого необходимо в масштабе вычертить на миллиметровке размеры лестничного проема (вид сбоку). Далее определяется количество маршей, соответственно примерное количество ступеней. Вся высота этажа делится на отрезки равного размера (высота будущего подступенка) и лестница размечается в виде сетки. После прорисовки ступеней и определения положения верхней – на уровне пола этажа или ниже – определяется ширина лестничных площадок и точные габариты ступеней.

При расчете лестницы графическим методом важно учитывать точное положение осей стен, их толщину и технические параметры перекрытий, а также положение дверей и окон, других конструктивных элементов.

Выбор типа опор – косоуров, тетив, опорных столбов или пазов в несущих стенах для консольных конструкция – основан на данных о постройке в целом и возможностях монтажа.

Какой сделать навес над лестницей

Козырек над крылечком выполняет как защитную, так и декоративную функцию.

Каркас для навеса делают либо отдельной конструкцией, либо соединяют со стойками крыльца.

В первом варианте его стойки и основные несущие элементы сваривают из профильных труб 40×40 мм, поперечины и ребра жесткости – из стальных уголков.

Готовую раму крепят к стене дома анкерами.

Далее каркас грунтуют и окрашивают под цвет конструкции крыльца.

Кровлю практически можно делать из любого материала.

Видео о монтаже козырька над крыльцом своими руками

Козырек из профнастила

Бюджетным и практичным вариантом является покрытие из профнастила.

Материал не поддается длительное время ржавчине, обладает хорошей прочностью.

Его удобно монтировать на железный каркас.

Цветовая гамма этого типа кровли представлена на рынке достаточно широко и можно легко подобрать вариант, подходящий под цвет крыши дома.

Крыша из поликарбоната

Поликарбонат сегодня стал самым популярным покрытием для навесов.

Прозрачный, легкий и красивый материал способен украсить любую конструкцию входной группы.

Крепление его к стальной раме осуществляют с помощью специальных термошайб. Внешней должна быть сторона, стойкая к ультрафиолетовым лучам и приспособленная к стеканию с поверхности воды.

Предлагаем посмотреть видео об изготовлении каркаса крыльца из металла
