Фундамент мелкозаглубленный: плюсы и минусы, устройство

Преимущества:

1. Сравнительно небольшие затраты. Основание располагается только под капитальными стенами сооружения, благодаря чему на его устройство можно тратить намного меньше времени, сил и материалов, чем на заливку монолитной бетонной плиты.
2. Огромная несущая способность. Лента способна выдерживать даже самые крупные нагрузки, потому она прекрасно подходит для возведения легкого каркасного дома, деревянной дачи или большого кирпичного коттеджа.
3. Высокая скорость строительства. На подготовку траншеи и ее заливку обычно тратится не больше нескольких рабочих дней, но перед дальнейшими монтажными работами приходится ждать, пока конструкция наберет расчетные параметры прочности.
4. Возможность самостоятельного строительства. Подготовить фундамент для небольшого дома можно полностью своими руками, не обращаясь за помощью к профессионалам. Однако квалифицированные работники способны не только существенно ускорить рабочий процесс, но также повысят технические и эксплуатационные характеристики созданной конструкции.

Многообразие исполнений ленточного фундамента

Фундаменты ленточного типа могут быть:

• Монолитным. Имеют вид сплошной армированной бетонной конструкции, заливаемой непосредственно на месте обустройства. Для заливки необходимо вырыть траншею по всему периметру возводимого здания. Затем устанавливается опалубка. На следующем этапе осуществляется армирование ленточного фундамента с использованием стальной толстой проволоки либо стандартной арматуры. После заливки бетона получается цельный массив с армированной структурой. Поэтому ленточный монолитный фундамент способен достаточно хорошо противостоять не только «выталкивающему» воздействию грунта, но и повышенным нагрузкам строения.
• Сборным. В отличие от предыдущей конструкции, в этом случае, «основание» здания набирается из готовых железобетонных блоков. Их «скрепление» осуществляется как с помощью сварки, так и заливкой цементным раствором стыков между ними. Такой ленточный фундамент надежностью значительно уступает монолитному. Но позволяет проводить процесс более оперативно и проще.

Как монтировать фундамент

Свайно-ленточный фундамент: плюсы и минусы. Такой вид фундамента является наиболее мобильный в его возведении, так как глубина его небольшая и строительная технология несложная. Но надежность высокая. Сделать легко можно своими руками.

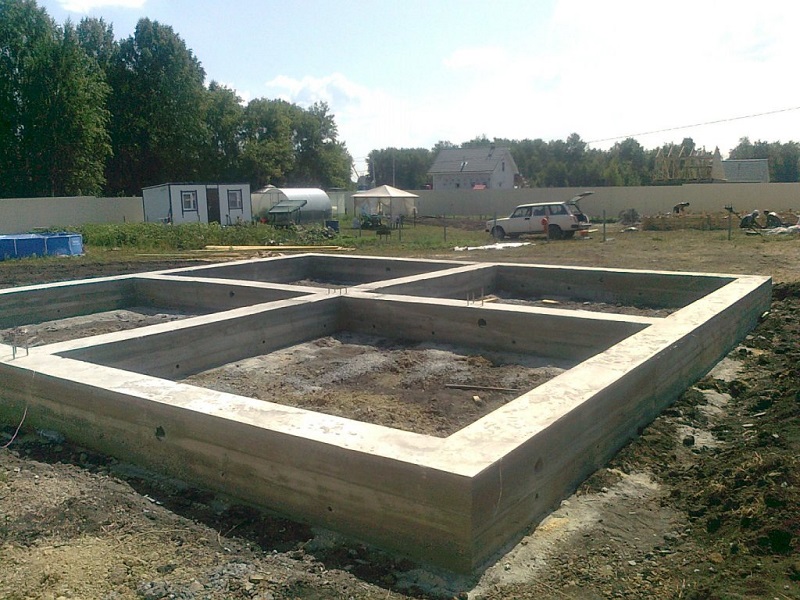

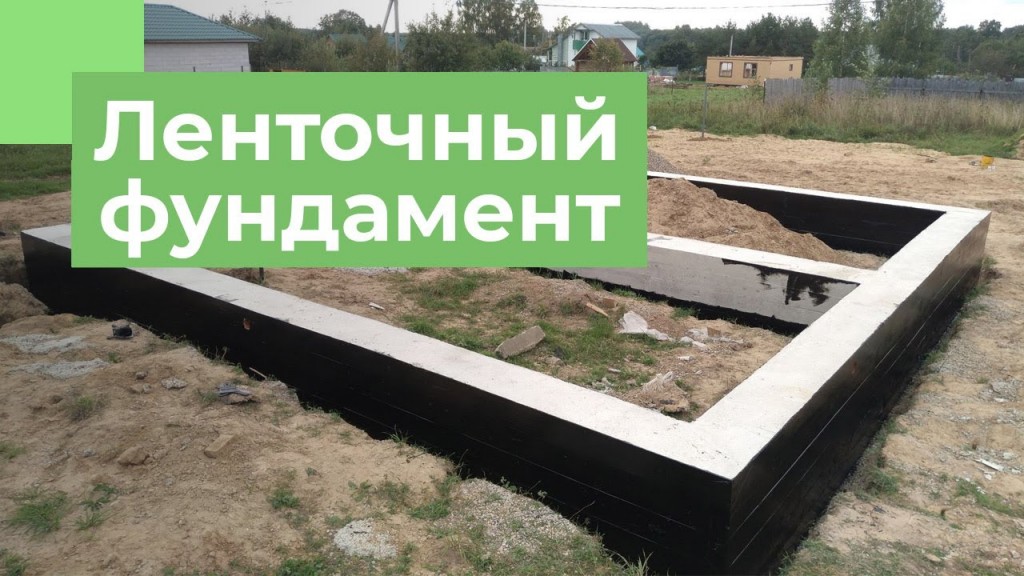

Ленточный фундамент

Почему именно свайно-ленточный фундамент?

Его конструкционное решение по закреплению верхней части фундамента или его ленты, используют когда:

• дом из камня или кирпича, то есть конструкция тяжелая;
• участок под домом имеет повышенную влажность, что значит о наличии близко грунтовых вод;
• структура грунта подвижна;
• имеется пологость местности.

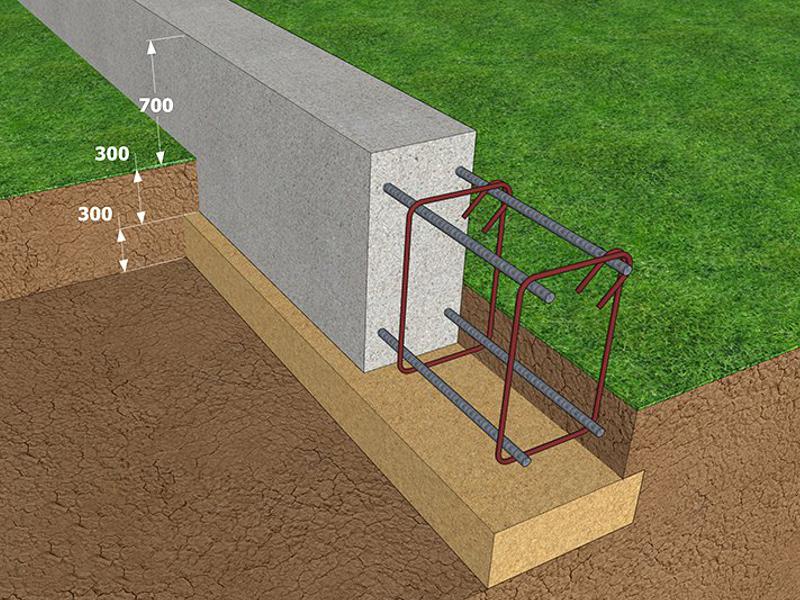

Когда можно строить мелкозаглубленный ленточный фундамент?

Народную любовь данный вид подошвы получил, благодаря идеальному набору полезных характеристик:

• Простота устройства. Глубина мелкозаглубленного ленточного фундамента всего лишь 50-70 см, что позволяет в весьма короткие сроки и без особых хлопот закончить работы нулевого цикла.
• Экономия средств. Это самое дешевое основание для тяжелого здания, так как для строительства подземных лент требуется минимальное количество расходного материала.
• Надежная опора. Несмотря на свою компактность, подошва полностью справляется с поставленной перед ней задачей, то есть построенный дом крепко связан с землей.

Но, надо помнить, что не каждый участок подойдет под устройство мелкозаглубленного ленточного фундамента. Если рядом у соседа благоприятные условия для его строительства, то это еще не означает, что и ваш клочок земли природа одарила таким «выигрышным билетом». Для окончательной диагностики проводят георазведку, и если будет установлено, что на участке:

• однородный песчаный (скальный) тип почвы;
• уровень грунтовых вод ниже уровня промерзания почвы минимум на 40-50 см;

то вам точно повезло. Можете смело строить мелкозаглубленный ленточный фундамент своими руками и не переживать за дальнейшую судьбу здания.

Ленточный фундамент плюсы и минусы

Иметь собственный дом – это прекрасно, но для начала, его не мешало бы построить. Каждое строение начинается с фундамента, являющегося его опорой. Поэтому, при выборе основания, можно остановиться на наиболее популярном ленточном фундаменте, плюсы и минусы которого, мы и рассмотрим.

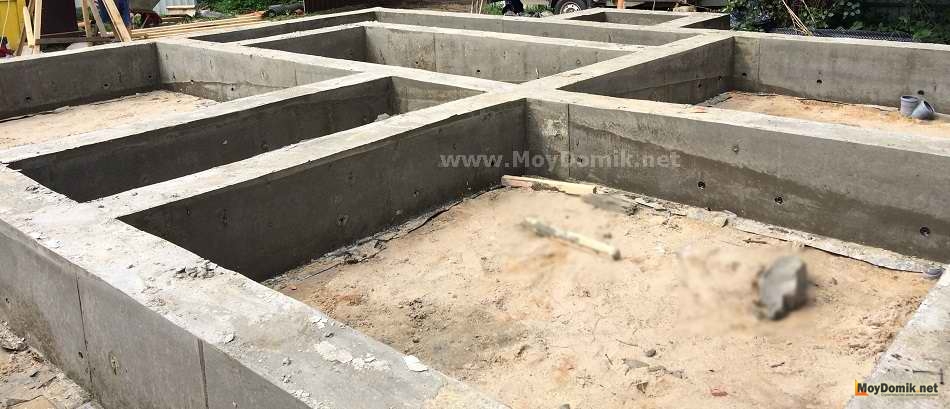

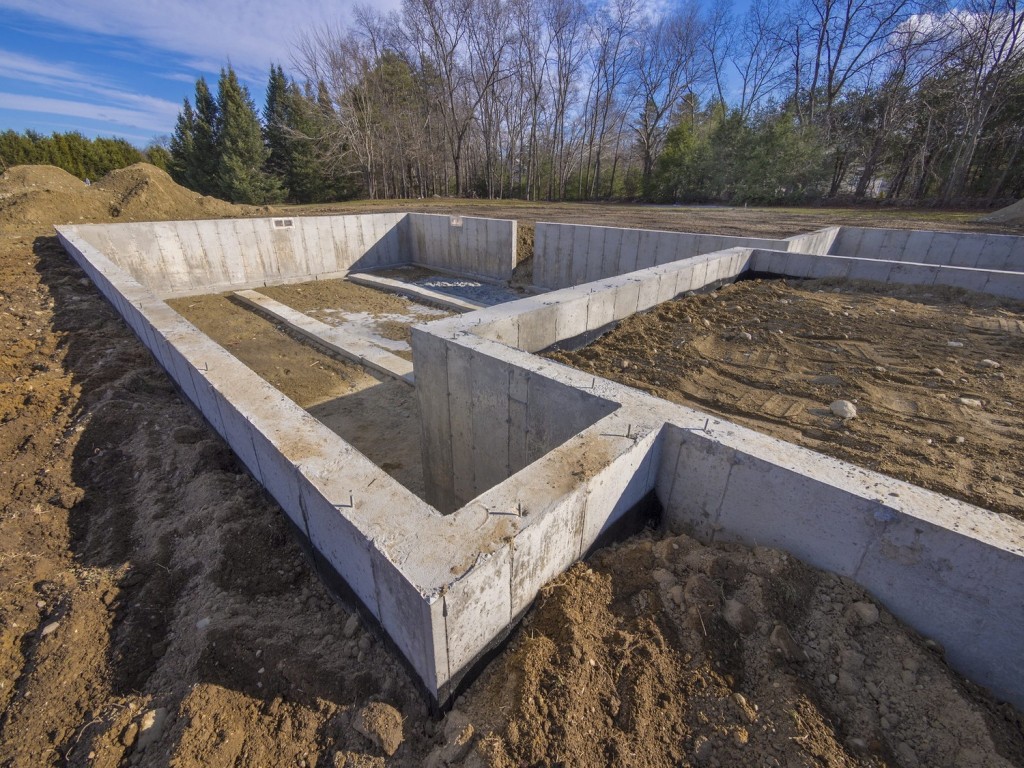

  Монолитный

 Этот тип основания сооружается непосредственно на месте возведения здания. Материалом для него служит бетон и армированные пруты. Раствор заливается в готовую опалубку, а для укрепления, вставляется арматура.

В результате получается своеобразный замкнутый контур, уложенный под основными стенами будущего строения.

Технология сооружения данного основания рассчитана на создание под строением железобетонного каркаса, характеристики которого, отлично подходят к нестабильной почве. На монолитном основании можно соорудить и загородный дом, и ограждение к нему. Плюс.

Довольно легкое возведение, не требующее привлечения специальной техники. Достаточно надежная конструкция, позволяющая соорудить строение любой формы.  Минус. Недостатком является огромная масса подобного фундамента.

Сборный

 Этот ленточныйфундамент плюсы и минусы свои также имеет. Состоящий из блоков железобетона, изготовленных заводами ЖБИ, его собирают на стройплощадке в целое основание, скрепляя цементным раствором. Данный фундамент является весьма распространенным и прекрасно подходит под малоэтажные строения.

Но учитывая некоторые отрицательные качества, Западная Европа от его использования давно отказалась. В сравнении с монолитным, стоимость сборного фундамента незначительно ниже, при абсолютно одинаковой толщине. Поэтому, выбирать основание необходимо руководствуясь его функциональностью и возможностями сооружения. Плюс.

Благодаря легкости сооружения, требуется значительно меньше времени на возведение всего строения. Минус. Основным недостатком данного основания является полное отсутствие целостности конструкции. Она как бы собрана воедино из отдельных составляющих частей, не представляющих монолитом.

Помимо этого, устройство сборного основания возможно только при помощи тяжелой техники.

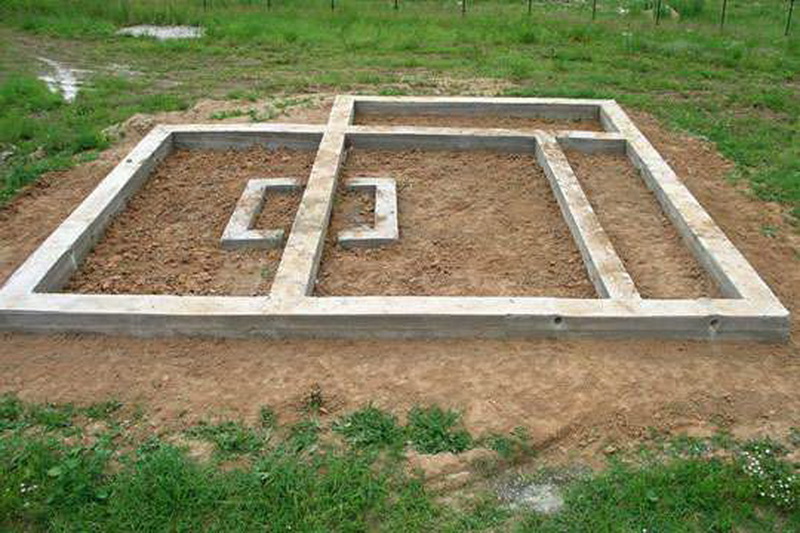

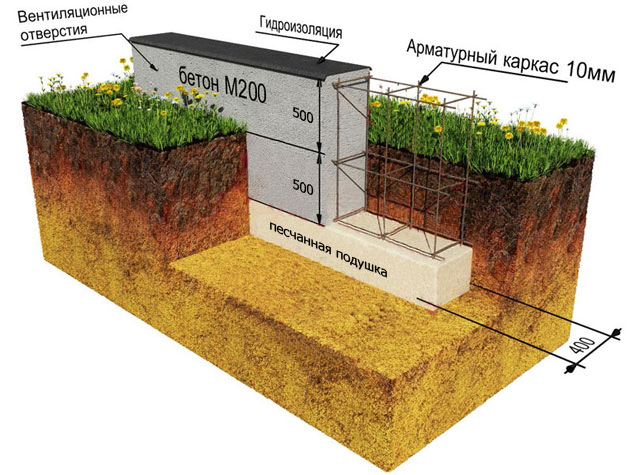

 Мелкозаглубленныйфундамент

 Такой вариант применяется на беспроблемных грунтах для сооружения легких строений. Чаще всего его применяют в качестве основания домов, возведенных из древесины. Особенностью мелкозаглубленного ленточного фундамента, плюсы и минусы которого, мы рассмотрим дальше, является его глубина, находящаяся значительно выше точки промерзания грунтов.

В зимний период, когда промерзшая почва вспучинивается, фундамент, вместе со строением, поднимается, а в период оттепели возвращается на свое место. Создание данного основания требует строгого соблюдения прописанных технологий. Сооружения качественной гидроизоляции, предохраняющей от дождей. Улучшению эксплуатационных характеристик также способствует качественное утепление.

Плюс. Низкая стоимость, однозначно, является основной положительной чертой данного основания. На его создание требуется немного материалов, что позволяет неплохо сэкономить бюджет. Минус. Данное основание применяется, преимущественно, для одноэтажных строений из легких материалов. Недопустимо его использование под здания из камня.

Помимо этого, оно подходит не ко всем видам грунта.

Углубленный фундамент

 В отличие от мелкозаглубленного ленточного фундамента, плюсы и минусы которого мы уже рассмотрели, данное основание сооружается значительно ниже точки промерзания. Благодаря этому, здание не подвержено движению грунтов, а вес возводимого строения равномерно распределяется.

Такое основание способно спокойно выдержать многоэтажное здание, сооруженное из камня. Но, использование его для более легких домов имеет определенные нюансы. Также, при высоко стоящих грунтовых водах, такой фундамент может конкретно подвести, не оправдав надежд.

Так как основание, находящееся в обводненной почве, сложно назвать надежным. Плюс. Возможность возведения больших, тяжелых строений, а также высокая способность к нагрузкам, безупречная надежность являются основными положительными качествами.

Возможность создания подвального помещения, а при желании, цокольного этажа. Минус. Основным недостатком является его огромная стоимость, вызванная большим количеством земляных работ, а также немалым объемом материалов.

Взвесив се плюсы и минусы, вам остается правильно выбрать подходящее основание под будущее строение. При этом необходимо основываться не только материальными и физическими затратами, но и качеством, а также составом почвы.

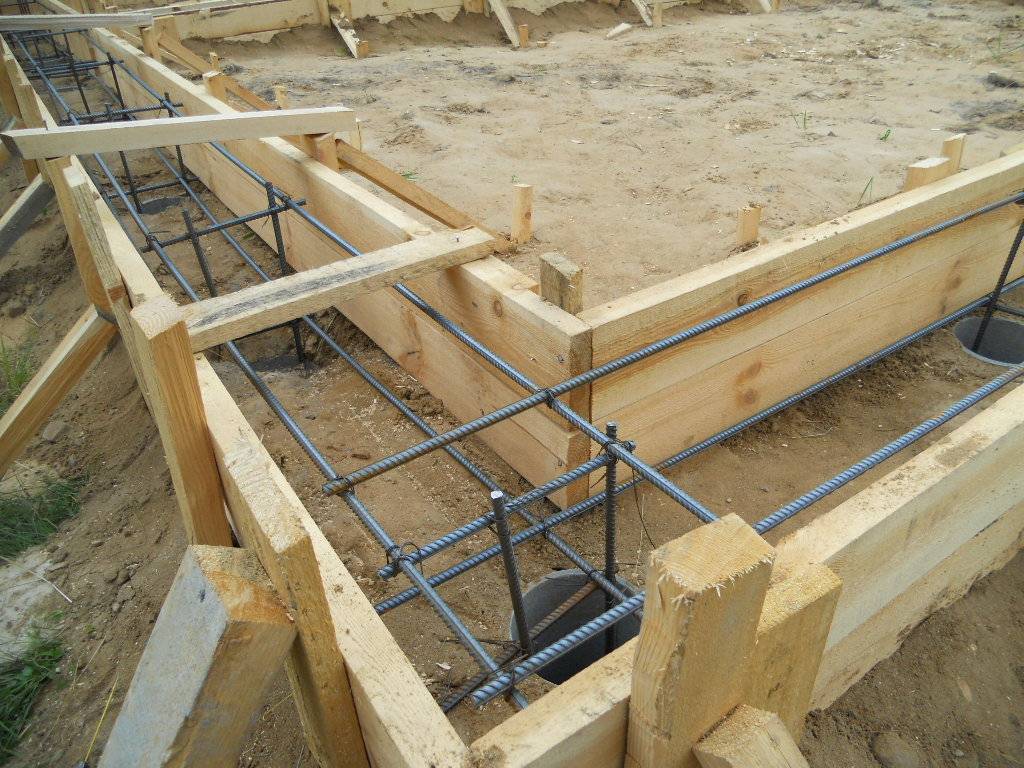

Принципы монтажа свайно-ленточного типа фундамента

Внимание! Нередко в качестве опалубки используют асбестоцементную трубу. В скважине её следует предварительно зафиксировать колышками и направляющими планками.

Армирование внутри должно быть выполнено как в горизонтальном, так и в вертикальном направлениях. Прутья между собой только связывают. Ростверк заливается при помощи традиционной деревянной опалубки. Пруты-опоры должны быть выше уровня скважины, чтобы связаться с горизонтальным армированием ленточной части фундамента.

Внимание! Заливку стоит выполнять без временных пауз, сразу переходя от свай к ростверку. В этом случае конструкция получится максимально монолитной.

Винтовая свайно-ленточная конструкция рассчитывается заранее. Готовые опоры вкручиваются в грунт. Их верхушки имеют подготовленную арматуру для коммутации с ростверком. Процедура выполняется аналогично. Детальнее о нюансах монтажа и эксплуатации фундамента можно узнать из видео инструкции.

Технология самостоятельного обустройства

Закладывая такой свайный фундамент своими руками, легче всего использовать круглые сваи, потому как строительным буром можно выполнять лишь круглые скважины. Скважины с прямоугольным сечением требуют привлечение спецтехники, что влечет лишние расходы.

Этапы возведения:

• Первый этап состоит из нанесения разметки основания, которая должна соответствовать предварительному расчету.
• Далее необходимо прорыть своими руками траншеи, глубина которых составит 40 см. Ширина траншеи определяется по расчетным значениям площади подошвы ленты.
• Следующий этап — бурение скважин по углам ленты и по ее периметру. Расстояние между каждой сваей должно составлять 2 метра, а глубина — превосходить на 50−60 см глубину промерзания грунта. Эта разница позволяет заложить на дно скважины песчаную подушку (с высотой в 30 см) и заполнить остальное пространство железобетоном. Диаметр скважин будет равняться третьей части ширины ленточного основания.

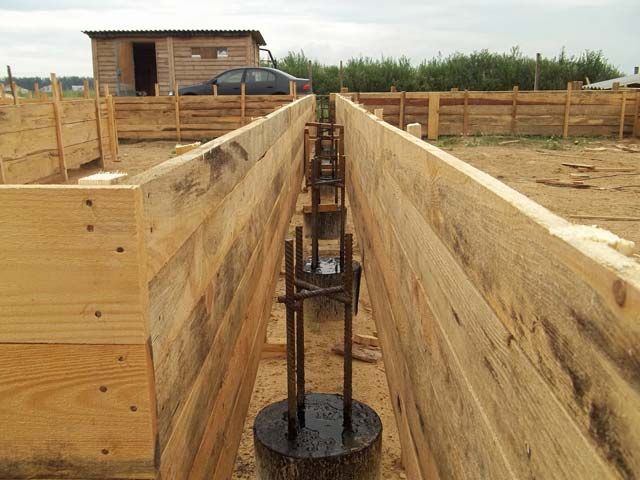

• Когда подготовка отверстий для свай завершена, принимаются за выполнение гидроизоляции фундамента, для этого необходимо свернуть в трубку лист рубероида и засунуть в каждую скважину.
• После этого на дно ленточного основания насыпают 30-сантиметровый слой песка, и возводится опалубка. Ее нужно очень хорошо закрепить, чтобы при заливании бетонной смеси в дальнейшем она не выдавилась.
• Немаловажным этапом технологии обустройства свайного фундамента своими руками является его армирование. Причем необходимо армировать как ленту основания, так и все сваи. Для последних понадобятся стальные прутья диаметром 12 мм. Для создания единой конструкции армированных свай и ленты нужно перевязать их специальной проволокой, предназначенной для этого, или же приварить.
• Тщательно выполнив эти этапы, приступают к заключительной работе по заливке фундамента. Для начала заливают все скважины. Каждый 20-сантиметровый слой раствора утрамбовывается и уплотняется. Это делается для того, чтобы не образовывались пустоты в бетонном массиве. Следовательно, бетонным раствором нужно заполнить опалубку на всю высоту. Заливка ленты и свай должна выполняться с минимальным интервалом времени между этими процедурами.
• По истечении трех дней опалубку аккуратно снимают, а над фундаментом совершают процесс гидроизоляции с помощью листов рубероида. После этого нужно подождать, пока бетон не застынет окончательно.

Свайно-ленточный фундамент — это оптимальное решение для воздвижения надежного и недорогого основания под дом. Если придерживаться технологии при его монтаже, то срок его эксплуатации составит более ста лет.

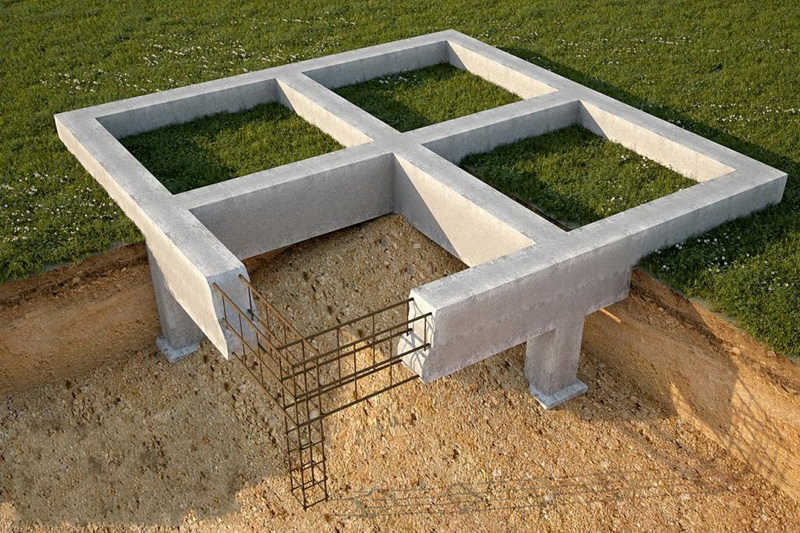

Что такое ленточный фундамент на сваях?

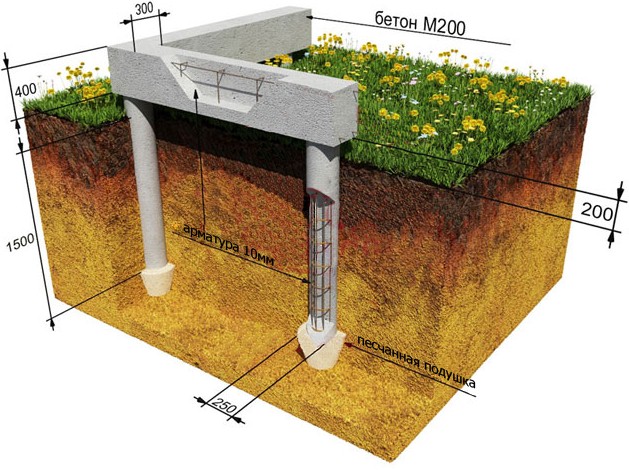

По структуре свайно-ленточный фундамент – это сооружение из свай, вкопанных в землю на глубину ниже точки промерзания, и железобетонного ростверка на них. Он вбирает в себя преимущества двух видов фундаментных конструкций. Ростверковая лента служит для равномерного перераспределения нагрузок. А заглубленное свайное основание играет роль якорей, которые не дают железобетону сверху “уплыть” при пучениях почвы и сильном поднятии грунтовых вод.

Схема: 1-армированный каркас, 2-асбестоцементные сваи, 3-бетонная лента, 4-технические выводы, 5-гидроизоляция, 6-вентиляционные отверстия

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Обычный свайно-винтовой фундамент несколько проигрывает рассматриваемому типу опор для домов в вопросе распределения вертикальных нагрузок. Уложенная на сваях ж/б лента более устойчива к точечным поднятиям или опусканиям одного из опорных столбов. С другой стороны, такая конструкция выигрывает у сугубо ленточного аналога по затратам на строительство, а также по устойчивости на пучинистых и обводненных грунтах.

Руководство по монтажу

Детальные расчеты ленточного фундамента, тем более мелкозаглубленного, лучше доверить специалисту. Многие подготовительные работы идентичны для разных технологий сооружения. При описании остальных этапов – акцент на нюансах возведения монолитного основания, как самого распространенного в малоэтажном строительстве.

1. Осушение сегмента территории.

Даже если монтаж системы дренирования не предусматривается, то будущий мелкозаглубленный фундамент следует обезопасить от непосредственного контакта с жидкостью. Подразумевается вода не дождевая, а та, которая может проникнуть со смежных участков. С этой целью вокруг стройплощадки прорываются отводные каналы.

2. Разметка сегмента и земляные работы.

При возведении оснований с небольшим заглублением это много времени не занимает. Опытные строители рекомендуют приступать к данному этапу только после того, как все необходимые материалы доставлены на участок. Одна из особенностей монтажа – непрерывность технологического процесса.

3. Подготовка траншеи.

Так как речь идет о мелкозаглубленном основании, то его со всех сторон придется обсыпать материалом, который сможет частично компенсировать пучение грунта и предотвратить его налипание на ленту. В противном случае в процессе сезонных подвижек почва начнет ее выталкивать вверх. Особенно актуально для глинистой и болотистой местности. Поэтому после того, как земляные работы выполнены, вся траншея (вместе со стенками) обкладывается геотекстилем. Это полотно выполняет 2 функции – предохраняет «засыпку» от заиливания и защищает от прорастающей корневой системы.

4. Обустройство «подушки».

Главное – тщательно ее утрамбовать, чтобы избежать деформации в дальнейшем. Мелкозаглубленная лента не имеет прочности, как у полноценного аналога. Рекомендуемый слой песка и щебенки (после трамбовки) – порядка 20 см.

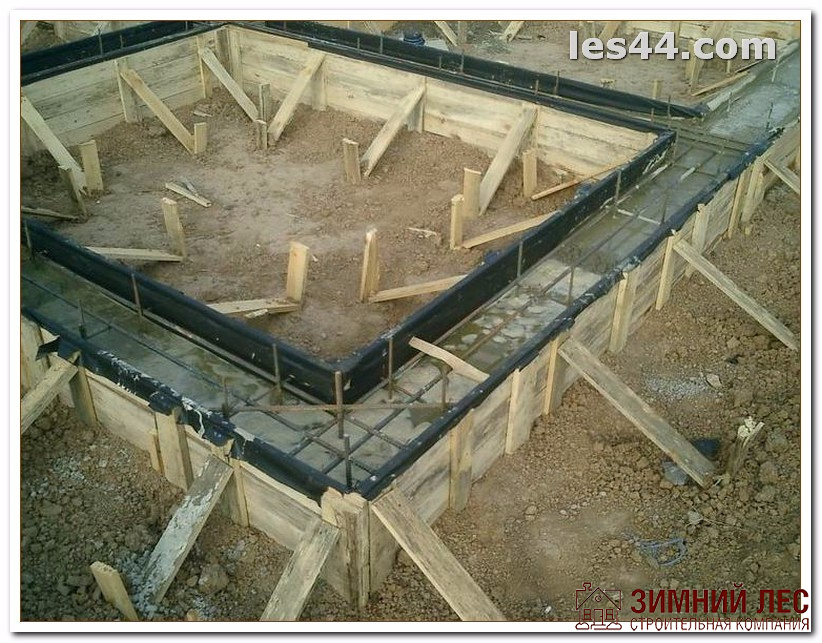

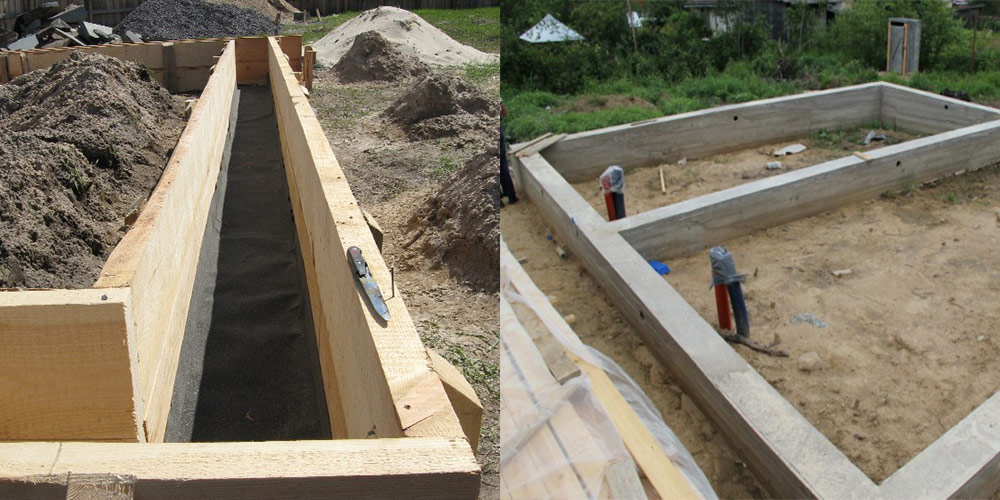

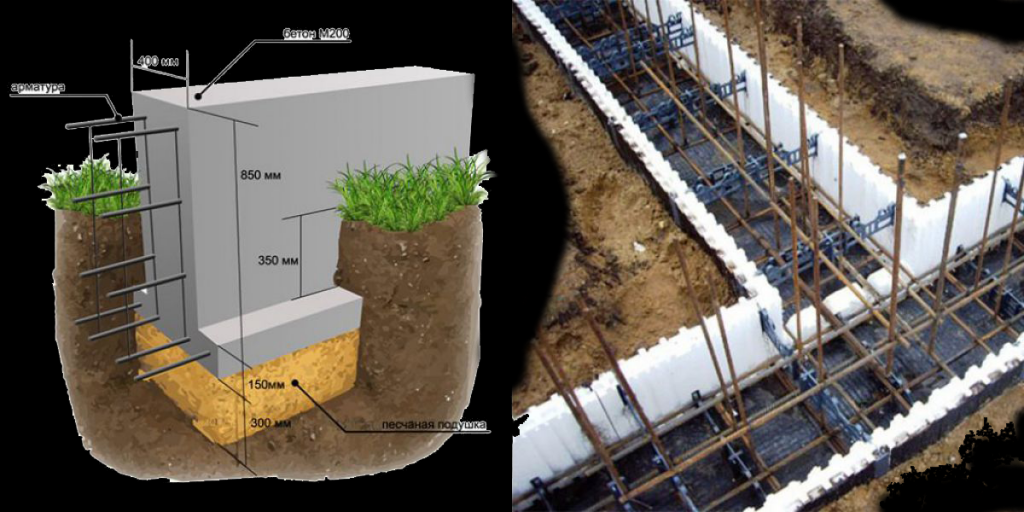

5. Опалубка и армирование.

На этом же этапе производится подвод инженерных коммуникаций.

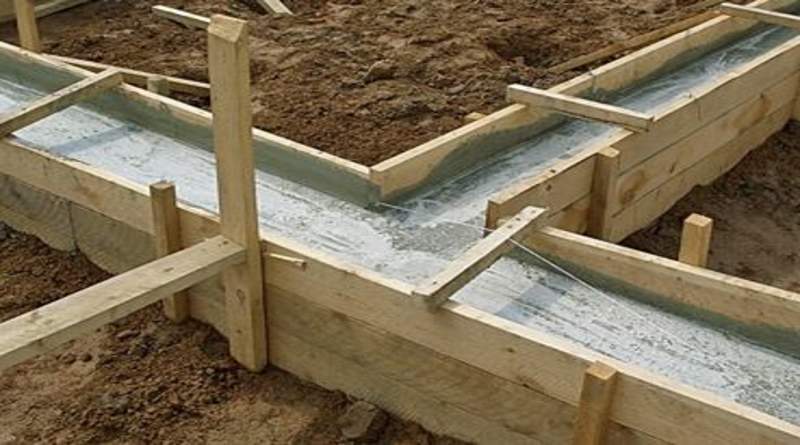

6. Заливка бетона.

С учетом специфики основания (небольшое заглубление) раствор загружается в опалубку сразу по всему контуру, не оставляя часть работы на следующий день.

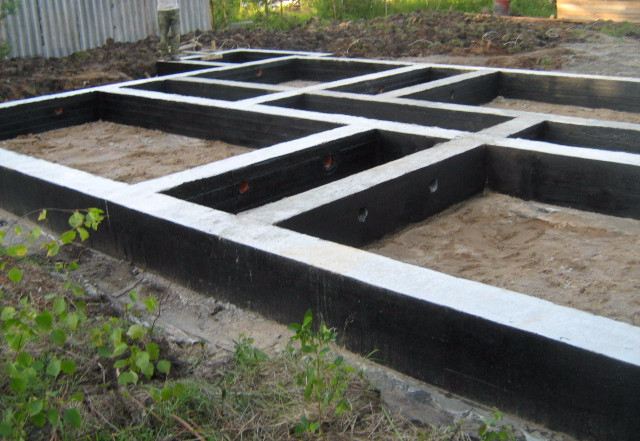

7. Гидроизоляция.

В среднем дней через 6-7 опалубку можно демонтировать. После этого производится укладка защитных слоев – гидро- и теплоизоляции.

8. Обсыпка мелкозаглубленной основы.

9. Отмостка.

Для ленты с небольшим заглублением ее стоит утеплить. Наиболее подходящий материал – Пеноплекс в виде плит.

Типичные ошибки

1. Неправильные расчеты. Это касается, во-первых, параметров контура, во-вторых, специфики участка (грунт, климат и так далее).

2. Возведение ленточного фундамента осенью, а продолжение строительства дома – на следующий год. Ненагруженным основание оставлять на зиму нельзя. Если этого не избежать, то его нужно максимально утеплить. Как вариант – засыпать стружкой, опилками, поверху накрыть пленкой, и ни в коем случае не убирать выпавший снег с этого сегмента территории!

3. Неправильное армирование. Это касается как самой схемы, так и подбора диаметра прутков.

4. Упрощение технологии подготовительных мероприятий. Особенно актуально для фундаментов на пучинистых грунтах с избыточной насыщенностью влагой. Если принято решение возвести основу именно такого типа, то ее необходимо «изолировать» от почвы. При минусовых температурах она легко к нему примерзнет, и в результате монолит начнет смещаться вверх под воздействием сил «пучения». На проблемных участках защита делается комплексной. Это подразумевает не только обсыпку любым непучинистым материалом (как правило, песком), но и обустройство надежной отмостки + качественное утепление.

5. Ошибка в выборе схемы. Например, фундамент на глине делается только монолитным.

6. Копирование соседей, знакомых и так далее. Для каждого участка нужен индивидуальный расчет.

Точные затраты на основание, смонтированное по этой схеме, определить невозможно. Специализированные фирмы, оказывающие услуги по возведению, их стоимость определяют примерно в 3 950 руб/м2 или 3 580 руб/п.м. Самостоятельное строительство обходится дешевле на 1 000 – 1 250 рублей за каждый метр мелкозаглубленной ленты.

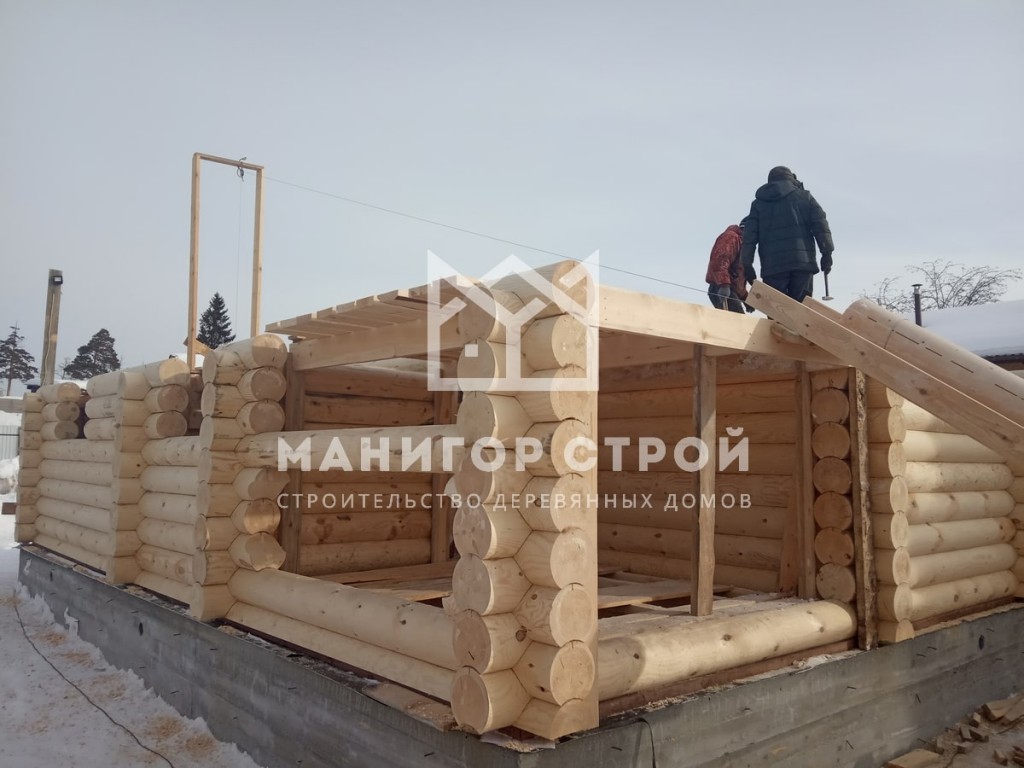

Для каких построек он подходит

Возведение ленточного фундамента допустимо для следующих видов построек:

1. Любые породы дерева;
2. Ячеистые виды бетонов (газо-пеноблоки);
3. Силикатный и керамический кирпич;
4. Легкие бетоны.

Важно обратить внимание, что при строительстве частного дома из бетонных плит, нельзя использовать тяжелые марки бетона, так как основание может пойти трещинами. Многое зависит и от качества грунтов, которые находятся на участке. Если они не обладают высокой стабильностью и однородностью, нельзя использовать тяжелые строительные материалы.

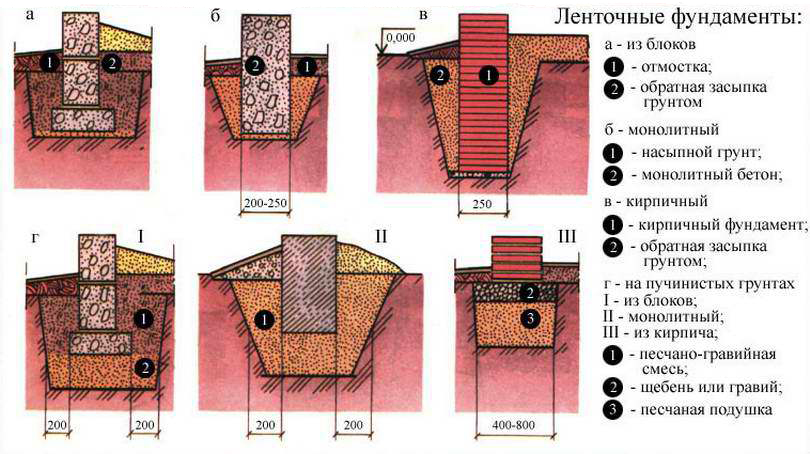

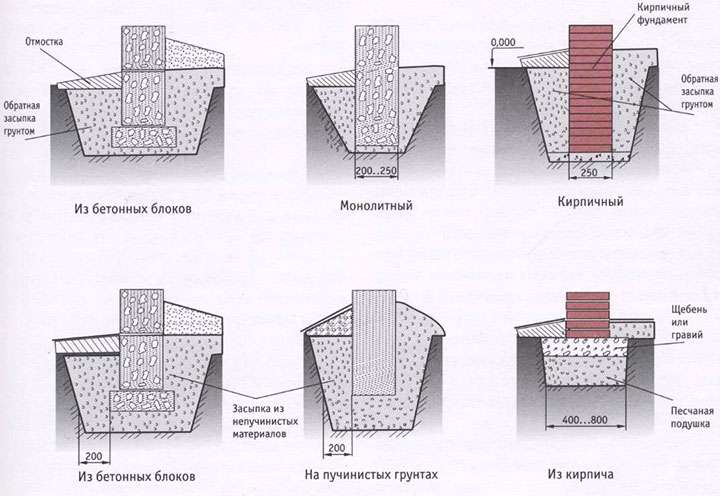

Какой бывает ленточная конструкция

Один из видов фундамента с ростверком

При строительстве ростверкового ленточного фундамента используется несколько видов строительных материалов, что влияет на название готовой конструкции. Отличия заключаются в технологии изготовления основания.

• Монолитный. Работы по созданию конструкции проводятся на строительной площадке. Монолитный фундамент состоит из бетона и армирующей сетки. Для его создания сооружается опалубка в вырытом котловане, затем укладывается арматура. Полученная конструкция заливается бетонной смесью. Преимуществом монолитной основы является долговечность – она способна прослужить 100 и более лет. Использование монолитного ленточного фундамента актуально при строительстве сооружений, запланированных для длительной эксплуатации. Конструкция требует от 4 недель на сборку.
• Сборный бетонный. Конструкция собирается из железобетонных блоков, отливаемых на заводе. Элементы связываются арматурой между собой, образовавшиеся промежутки заливаются бетонным раствором. Сборная ленточная конструкция подходит для каркасных домов. Срок службы основы составляет 50-80 лет. Но его нельзя использовать на просадочных и пучнистых почвах.
• Бутовый. Изготавливается из бутового природного камня. Требуют соблюдения техники укладки элементов, правильного расчета и соединения. Если нарушается технология кладки, то дом может потрескаться. Срок службы бутового фундамента составляет 50-70 лет.
• Кирпичный. Маловостребованный фундамент, требующий проведения трудоемкой и длительной работы. Конструкция сооружается из кирпича или строительных блоков. Фундамент недолговечен: при соблюдении техники укладки срок службы составляет не более 50 лет.

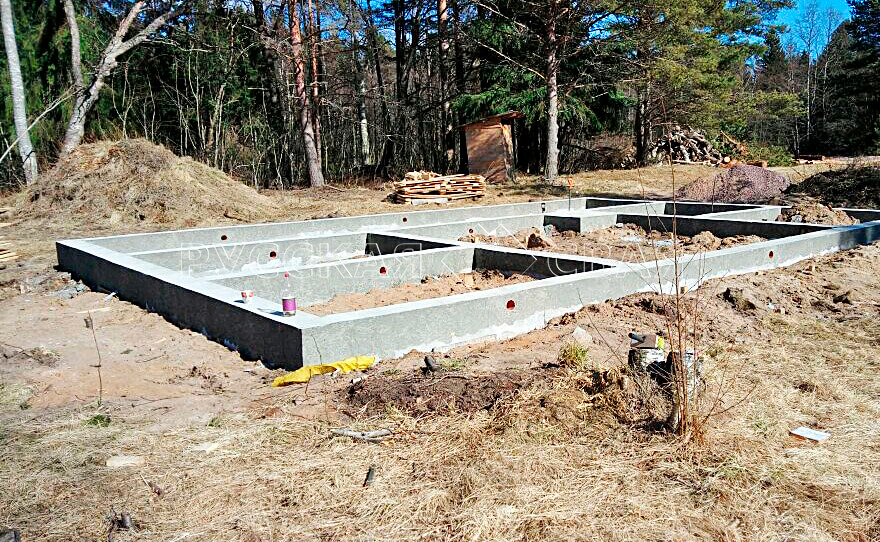

Мелкозаглубленный фундамент: плюсы и минусы

Фундаменты такого типа привлекают своей универсальностью, поскольку с одинаковым успехом могут использоваться при строительстве тяжелых кирпичных и легких пенно-газобетонных малоэтажных домов. По отзывам застройщиков, стоимость такой конструкции обойдется почти в 3 раза меньше.

При заложении основания экономится 60-70% бетонного раствора, более чем вдвое снижается трудоемкость монтажных работ.

Существенный минус таких технологий – это отсутствие подвальных помещений. В какой-то степени он компенсируется возведением пристроек и вспомогательных строений предназначенных для обустройства: саун, кочегарок, гаражей и других хозяйственных служб.

Выводы

Таким образом мы видим, что плитный фундамент «выиграл» это сравнение. И по многим характеристикам превосходит ленточный тип оснований.

Правда, большинство застройщиков так не считают, и предпочитают строить дома по старинке, на «ленте». Главный аргумент: раз все строят ленточный фундамент, значит, он самый лучший, потому что если бы «плита» была лучше, то строили бы только на ней.

Есть и психологический аспект. Домовладельцы, обычно, не любят признаваться в том, что они допустили ошибки при строительстве. А если ошибся профессиональный строитель — то правды тем более не узнать.

Это особенно странно, учитывая возросшую аварийность каменных загородных домов в наше время, так как, в целях экономии, люди все больше стараются строить такие фундаменты своими силами без соблюдения всяких норм.

Напротив, плитный фундамент может построить даже новичок с двумя-тремя такими же помощниками. Главное – выполнить тщательно все этапы работ и не экономить на материалах.

Преимущества и недостатки свайно-ленточного фундамента

При закладке дома строители чаще всего выбирают ленточный тип фундамента, самый простой в укладке и надёжный. Однако использовать его не всегда разумно. На нестабильных грунтах, чтобы надёжнее закрепить строение, применяют свайно-ленточный фундамент. Сваи опираются на надёжные почвенные слои, а лента равномерно распределяет нагрузку между ними. Чтобы понять, нужен ли вам такой фундамент, узнайте для начала о его плюсах, минусах, нюансах обустройства.

Описание и особенности

Свайно-ленточный фундамент позволяет возводить постройки на сложном рельефе. Роль ленты исполняет ж/б основа, которую называют ростверком. Сваи же можно выполнить как из железобетона, так и из металла, чистого бетона, дерева. У свайно-ленточного фундамента есть несколько разновидностей, которые основаны на различиях принципа опоры и материала свай:

• кирпичная;
• монолитная;
• блочная.

Монтаж свай также предполагает два варианта:

1. Винтовой. Металлические опоры с лопастями на конце вкручиваются в землю. Это делается вручную или с помощью спецтехники, в зависимости от глубины. Требуемая длина и ширина металлоконструкций рассчитываются заранее. Перед монтажом сваи следует окрасить в два свайно-ленточного фундамента
2. Буронабивной. Устанавливаются проще, поскольку создаются на месте. Сначала бурят скважину нужной глубины (до точки упорного почвенного слоя). Затем отверстие в земле засыпают подушкой из гравия и песка, армируют, трамбуют и заливают бетоном. В земляной опалубке формируется крепкий столб-свая, который с помощью специальной технологии лучше и прочнее соединяется с ростверком.

Совет. Желательное сечение опор — круглое. Их легче вкручивать, да и скважину пробурить для них проще.

Также столбы отличаются по наполненности. Они могут быть пустотелыми и полнотелыми. Полые меньше весят и стоят, но нуждаются в дополнительном укреплении (армировании) внутри, поэтому они сложнее в установке.

Принципы монтажа свайно-ленточного типа фундамента

Внимание! Нередко в качестве опалубки используют асбестоцементную трубу. В скважине её следует предварительно зафиксировать колышками и направляющими планками.

Армирование внутри должно быть выполнено как в горизонтальном, так и в вертикальном направлениях. Прутья между собой только связывают. Ростверк заливается при помощи традиционной деревянной опалубки. Пруты-опоры должны быть выше уровня скважины, чтобы связаться с горизонтальным армированием ленточной части фундамента.

Внимание! Заливку стоит выполнять без временных пауз, сразу переходя от свай к ростверку. В этом случае конструкция получится максимально монолитной.

Винтовая свайно-ленточная конструкция рассчитывается заранее. Готовые опоры вкручиваются в грунт. Их верхушки имеют подготовленную арматуру для коммутации с ростверком. Процедура выполняется аналогично. Детальнее о нюансах монтажа и эксплуатации фундамента можно узнать из видео инструкции.

Достоинства и недостатки

Преимущества свайно-ленточного фундамента определили сферу его применения:

• если опоры углублены до уровня промерзания поверхности, дому не страшны изменения деформации или вспучивание грунта;
• фундамент может использоваться в местах с повышенным уровнем залегания грунтовых вод;
• применяется при неустойчивости верхнего слоя почвы — ленточная часть может располагаться на слабой сыпучей поверхности;
• на правильной глубине сваи справятся с незначительными смещениями и толчками земли;
• заливка, соединение и полная сборка занимают 2-3 дня;
• к возведению несущих конструкций фундамент будет готов через 1 нед.

Слабый грунт остаётся весьма ненадёжной опорой. Поэтому нередко с годами песчаная подушка под сваями или под ростверком фундамента измельчается или вспучивается от морозов. Точные расчёты и анализ с грунтовыми пробами под силу только специалистам. Без их участия на этапе проектирования результаты работы могут вас не порадовать: фундамент перекосится или пойдёт трещинами.

Среди других сложностей и минусов возведения конструкции:

• в условиях неустойчивого грунта подходит только для малогабаритных одноэтажных зданий;
• земельные работы дороже и масштабнее, чем в случае с ленточным фундаментом;
• необходимо точно соблюдать паспортные марочные параметры по приготовлению бетона и плотности армирования;
• при глубоком промерзании грунта свая может треснуть.

Винтовые сваи надежнее набивных, особенно если их углубить ниже уровня промерзания. Усилит фундамент обвязка швеллером. Буронабивные опоры легче устанавливать, поэтому к ним обращаются чаще.

Нюансы строительства фундамента: видео

↑ Типы винтовых свай

Подразделяют винтовые сваи на несколько типов. Каждый из них обладает особенностями, которые состоят из совокупности технологических и конструктивных характеристик.

Каждый тип свай предназначен для использования в различных условиях, зависящие от особенностей почвы и предполагаемой нагрузки на фундамент. Применение разных типов винтовых свай обеспечивает запас прочности основания и увеличивает эксплуатационный ресурс постройки.

Винтовые сваи подразделены по параметрам:

• по основному назначению;
• по размеру и количеству лопастей;
• по диаметру трубы;
• по типу наконечников;
• по марке и толщине материала (стали);
• по несущей способности;
• по типу антикоррозионной защиты.

Под строительство дома на участке, имеющий конкретный тип почвы, подойдут свайные опоры определённого типа.

↑ Виды свай по области предназначения

На картинке показаны четыре типа свай. Они даже визуально отличаются друг от друга:

↑ Размеры разных типов винтовых свай для основания

При возведении свайного фундамента нужно подбирать правильный диаметр свайного ствола в зависимости от состава почвы и нагрузок на основу. Диаметр имеет диапазоны 57-133 мм. Диаметр лопастей меняется вместе с диаметром трубы. Чем диаметр лопасти выше, тем и несущая способность сваи больше.

В таблице находятся основные размеры разных типов широколопастных свай, имеющие сварной наконечник. СВС означает свая винтовая сварная:

↑ Число лопастей на свае

У винтовых свай может быть одна или несколько лопастей, отсюда и названия: одно- и многолопастные.

Применение однолопастных свай имеет свои особенности. Их используют для создания основания дома на участках с почвами, которые обладают высокой несущей способностью (например, глинистые).

Но, применив этот тип изделий, в особенности со сварными наконечниками, учитывают, что они могут сорваться при достижении критической нагрузки.

Тогда опоры потеряют свою несущую способность, а это не лучшим образом отразится на сохранности обвязки основания.

Многолопастные сваи используют при создании фундаментов на различных грунтах, включая и слабые почвы. Изделия обладают высокой несущей способностью, устойчивостью к большим нагрузкам: выдёргивающим, горизонтальным, вдавливающим.

Большее число лопастей на свайном стволе позволяет применять их с меньшим диаметром трубы, у которой требуемая толщина стенок. Благодаря оптимальному размещению лопастей на свайном стволе достигается высокая эффективность изделия.

Интервал между лопастями, а также угол наклона и шаг, рассчитывают индивидуально, учитывая размещение слоёв почвы и её состав на вашей стройплощадке.

Работа со свайными опорами, естественно, требует квалифицированного подхода. И пускать на самотёк процесс не стоит.

↑ Типы наконечников

Их разделяют на сварные и литые.

Безусловно, с литыми наконечниками сваи надёжнее, так как они почти не деформируются при вкручивании через грунт. Изделия с литыми наконечникам используют для монтажа в многолетние мёрзлые, очень плотные почвы, в грунты с включением камней и других природных элементов. Этот тип наконечника, даже наткнувшись на препятствие, не деформируется, а его разрушает.

Сварные наконечники применяют в слабых грунтах. Но их прочность зависит от стали: её марки и толщины, и, конечно же, от качества производства. Их единственное преимущество по сравнению с литыми наконечниками – более доступная цена.

↑ Толщина и марка металла

Винтовые сваи производят из труб, имеющие разный диаметр стенок. Их подразделяют на:

• тонкостенные: производят из трубы, стенки которой толщиной до 3,5 мм;
• средне стенные – от 3,5 до 6 мм;
• толстостенные – 6 мм и больше.

Выбирают сваи по толщине и марке стали в зависимости от состава грунта на том участке, где планируется их устанавливать, а также от предполагаемой на них нагрузки. Этот параметр должен определяться в момент составления проекта, и основываться на данных, которые получены в результате исследований грунтовых слоёв на коррозийную активность.

Выбирая толщину стали для лопастей свай по этим критериям, помнят, что лопасти, выполненные из металла толщиной до 5 мм, используются лишь для лёгких строений. Если проект на крупное массивное сооружение, то толщина лопастей должна быть больше 6 мм.

После выполненных исследований почвы выбирают и марку стали изделий:

• Ст3 используют при слабой химической агрессивности почвы;
• Ст20 – при средней агрессивности;
• при сильной агрессивности почв для стальных свай используют марки 30ХМА и 09Г2С.

↑ Типа покрытий от коррозии

Так как сваи устанавливаются в агрессивную для стали влажную почвенную среду, то рекомендуется покупать изделия, на которые в заводских условиях нанесён защитный слой.

Также крайне важно антикоррозийное покрытие сохранить в целости при вкручивании свай.

Ведь покрытие защищает не только саму трубу, которая находится в земле, но и участок, размещённый на границе между надземной и подземной частями сваи.

Производителями наносятся на винтовые сваи разные защиты:

• эпоксидное либо полимерное;
• полиуретановое покрытие;
• холодное либо горячее цинкование.

По проведённым испытаниям различных покрытий имеются выводы по эффективности каждого типа в защите металла. Наибольшая эффективность у эпоксидного и полиуретанового покрытия и у метода холодного цинкования. Также эффективны эмали и грунты, которые наносятся по ржавчине без предварительной обработки поверхности сваи.

Горячее цинкование и полимерная обработка высокой прочности не дают.

Если сваи покупаются без покрытия, его наносят самостоятельно. Можно для надземной и подземной части использовать разные материалы.

Важно! Все серьёзные компании-производители обязательно свои изделия обрабатывают антикоррозионной защитой.

Расчет монолитной плиты и армирующего каркаса

Любой фундамент требует расчётов, монолитная плита не исключение, это самый первый и очень важный момент в возведении плиты. Уповать на мнение соседа, который когда-то строил плитный фундамент, не рекомендуется, такие важные расчеты, особенно если планируется строительство дома для проживания, лучше доверить профессионалам. Если собираетесь возводить нежилые сооружения, можно прибегнуть и к самостоятельным расчетам. Основной параметр расчета это толщина плиты. Слишком утолщенный монолит приведет к ненужным расходам, а недостаточная толщина может не выдержать нагрузки.

Первоначально в расчетах необходимо прибегнуть к анализу грунта, этим занимаются специалисты с буровой установкой.

С его помощью можно оценить наличие верхних вод, толщину, состав почвы и в дальнейшем применять данные для расчетов фундамента. Берем за основу оптимальное значение удельного давления на грунт и расчетное значение веса всей конструкции, оно должно быть приближено к оптимальным с вероятными отклонениями не более 25%. Если превысить данный показатель, тогда плита начнет утопать в грунте, если сильно уменьшить, то фундамент будет перекашивать при малейших сезонных изменениях в грунте.

Чтобы провести расчет толщины плиты, необходимо определить нагрузку здания на основание грунта, найти разницу с оптимальным давлением, остаток покрыть массой монолитной плиты, далее с помощью удельной плотности плиты вычисляем объем, берем нашу площадь фундамента и определяем толщину. Имейте в виду, что необходимо оставить выступ плиты от стен здания на расстоянии равное толщине фундамента, либо больше в зависимости от написанного проекта. Для упрощения расчетов можете воспользоваться калькулятором плитного фундамента.

Рассмотрим варианты:

• Самой оптимальной толщиной плитного фундамента считают охват между 200 мм и 300 мм, это золотая середина цены и качества.
• Если толщина монолита больше чем 350 мм, тогда получается слишком дорого и проще положить фундамент другого типа (свайный или ленточный), они намного дешевле и не менее надежны. Либо можно применить к плите ребра жесткости и тем самым уменьшить толщину. В таком случае настоятельно рекомендуется воспользоваться услугами профессиональных строителей.
• При расчете плитного фундамента на онлайн калькуляторе может получиться результат толщины менее 200мм, и даже отрицательное значение. Это означает, что здание, которое вы собираетесь строить, на много тяжелее, чем намеченный для строительства участок. Если нет возможности поменять место застройки, тогда необходимо правильно подобрать надежное основание, это возможно сделать только с помощью высококвалифицированных расчетов группой профессионалов.

Определились с толщиной. Рассчитываем объем – площадь умножить на высоту получаем объем и прибавляем резерв около 10%.

Армирование самой часто применяемой плиты (200-300мм) происходит в два яруса, каждую сетку нужно фиксировать на расстоянии до 50 мм от края плиты. Расстояние между прутьями должно быть от 20 см, можно уплотнить это расстояние, подгоняя прутья под расположение несущих стен, можно и превысить, но превышение не должно быть более 1,5 толщины фундамента. Скреплять прутья сваркой не обязательно, лучше это сделать металлической проволокой. Соединяем каждую арматуру между собой проволокой, верхний уровень с нижним, по всему периметру, скрепляется П-образным хомутом, а по площади фиксируем подставки.

Для более точного расчета количества арматуры можно воспользоваться онлайн калькулятором. Либо посчитать в уме — длину стороны фундамента поделить на шаг монтажа прутьев, учитывая их длину, и получим количество арматуры, также считаем по ширине плиты и умножаем на количество ярусов. Не забываем добавить около 10% запаса.

Технология сооружения

Подготовка

До начала всех работ надо завести на участок необходимые материалы. А это цемент, песок, щебень, металлическая арматура. После чего производится очистка грунта от растительности, камней, мусора и так далее.

Этот этап очень важен, потому что точность габаритов ленточного фундамента его размеров – это точные параметры самой постройки.

Поэтому размеры берутся из проекта и переносятся на грунт с учетом величин углов сопряжения стен.

Добавим, что основное требование к правильно нанесенной разметке ленточного фундамента – чертеж, на котором указаны и величины сторон, и их ширина, и их месторасположение в плоскости участка.

1. Теперь по нанесенной разметке выкапываются траншеи на глубину, которая определена проектом. Дно траншей выравнивается.
2. Делается засыпка из крупнозернистого песка или гравия толщиною 12 — 15 см. Проводится трамбовка засыпанного слоя.
3. Теперь надо провести гидроизоляцию. Ее назначение – это, чтобы из бетонного раствора не уходила вода. Потому что снижения влажности бетона приведет к его растрескиванию. Поэтому на подушку укладывается полиэтиленовая пленка или рубероид, а можно залить на нее тонкую стяжку на основе цемента и песка.
4. Сооружается опалубка. Если на участке грунт глинистый прочный, то опалубку надо собирать по грунту, тем самым определяя только цокольную часть. Если грунт рыхлый, то опалубку устанавливают в траншеи. Изготовление ленточного фундамента по опалубке – единственно возможный вариант. Используются разные виды опалубок, основное к ним требование – прочность и герметичность стыков между ее элементами.

Все эти операции делать сложнее, если сооружается ленточный фундамент на склоне. Неровный рельеф создает трудности правильного определения размера, по которому надо заглубляться в грунт. Поэтому разметку начинают проводить с самой верхней точки, где вбивается колышек. От него строго по плану ленточного фундамента откладываются по сторонам отрезки, равные сторонам будущей конструкции. В нижней точке также вбивается высокий кол, который будет выше верхней точки.

Между колышками натягивается нить точно по горизонтали. При этом в нижней точке нить должна располагаться прямо у грунта. Затем по колышкам вверх откладываются размеры высоты цоколя, куда нить и перемещается. Это и будет полная высота, от которой вниз придется отложить размер заглубления. Ленточный фундамент на участке с уклоном заливается, как и обычный, только часть его опалубки будет располагаться больше на поверхности, чем в траншеях. Поэтому важно хорошо закрепить щиты укосинами, перемычками и подпорками.

Требования к деревянной опалубке

Конструкция монтируется точно по вертикали, каждый элемент устанавливается по отвесу. Через каждые 1 — 1,5 метра производится фиксация распорками. Делается это для того, чтобы не происходило выпячивание досок от давления бетона изнутри. Не забываем установить внутри опалубки трубы, через которые в дом будут проводиться коммуникационные сети.

Арматурный каркас

Соединяют арматуру между собой при помощи электросварки или вязальной проволоки. Но проще заказать и изготовить готовый каркас в любом сварочном цеху, главное – выдать правильно размеры.

Чаще всего армокаркас – это две сетки с квадратными ячейками, стороны которых имеют размеры: 10-25 см с градацией 5 см.

Устанавливаются сетки вертикально и соединяются между собой арматурными перемычками.

Одно из важных условий правильной установки армирующего каркаса – это установить его на подставки, которые укладываются на подушку в траншее.

Все дело в том, что каркас должен располагать внутри тела фундаментной конструкции. В качестве подставок можно использовать цельные кирпичи.

Заливка бетона

Подходить к заливке ленточного фундамента к ее технологии надо с позиции правильно выбранной рецептуры бетонного раствора и качества используемых ингредиентов. К примеру, песок должен быть крупным с размерами частиц 1,2 — 3,5 мм. В нем не должно быть глиняных вкраплений больше 5%. Щебень выбирается средней фракции с размерами гранул от 1 до 8 см.

Многое будет зависеть от марки цемента, чем она выше, тем в меньших количествах его можно использовать. К примеру, если в раствор добавляется цемент М 400, то рецептура бетона имеет соотношение компонентов, как 1:2:4. То есть, одна часть цемента, две песка и четыре щебня. При использовании М 600 соотношение будет 1:3:6.

Внутри раствора находится воздух, который после затвердевания бетона образует внутри воздушные поры. А они снижают качество.

Если вибратора нет, то можно проштыковать раствор лопатами или арматурой. Мастера советуют простукивать и саму опалубку.

Через 7 — 8 дней после заливки опалубку можно снимать. Но нагружать сооружение, как уже отмечалось, можно только через 28 дней.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

• вычислить ширину фундамента, сечение арматуры;
• выполнить чертёж армирования;
• почистить от мусора и спланировать участок;
• вырыть траншеи;
• уложить дренажный слой;
• устроить подбетонку или постелить рубероид;
• выполнить монтаж опалубки;
• уложить и скрепить арматуру;
• вставить отрезки труб для коммуникаций и вентиляции;
• выполнить бетонирование ленты;
• обеспечить уход за бетоном в процессе его схватывания;
• снять опалубку с ленты;
• выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.

При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП ). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подробная информация о расчетах в нашей статье по ссылке.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

На качество МЗЛФ сильно влияет грамотно выполненное армирование. Важно правильно рассчитать диаметр арматуры и количество стержней.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится.

Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Нельзя сокращать сроки готовности бетонной ленты. Чтобы фундамент выполнил своё предназначение, ленте нельзя давать нагрузку преждевременно.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Расчет фундамента перевернутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Техники монтажа данного фундамента

Внимание! Можно использовать и сваи из асбестового цемента, которые имеют долгий эксплуатационный срок и устойчивость к влаге.

Ниже мы опишем самый элементарный способ строительства фундамента, который мы составили исходя из многочисленных источников литературы, видео и советов специалистов.

Делаем траншею

Первый процесс – это подготовка траншеи. Это очень важный этап, ведь именно сваи отвечают за устойчивость здания. Разметка траншей осуществляется, как и при любом другом строительстве, а именно: в углах устанавливаются колы, которые потом обтягиваются проводом по внешнему и внутреннему пространству. Ширина канала должна соответствовать размеру стены здания с небольшим запасом для опалубки.

Этап – скважина

После того, как траншея готова можно приступать к буру скважины для сваи. Глубина скважины должна доставать до неподвижных слоев почвы, то есть ниже уровня промерзания грунтов. Дистанция между ними измеряется в зависимости от массы здания и особенностей грунта участка. Далее скважины наполняются песком, примерно подушкой в 20 см.

Выполняем гидроизоляцию скважины

Следующее действие является гидроизоляция. Для данного действия нам пригодится труба размера отверстия, которую мы делаем из рубероида. Когда рубероид выпрямится, то он растянется по стенкам пространства скважины и защитит от влажности сваю. После проделанной работы мы может приступить у установки сваи.

Устанавливаем сваи

Этот процесс требует повышенной внимательности, так как он играет большую роль в нашем архитектурном проекте. Бетон достаточно быстро высыхает, поэтому нужно успевать вовремя и правильно монтировать сваю.

Необходимо создать подошву сваи. Как это сделать? Опускаем ее в скважину, где уже насыпан песок, далее наливаем часть раствора, который вытекает во все имеющиеся трещины. Данный элемент делает установку более прочной и надежной. Нужно позаботиться об армировании. Опускаем раму с прутьев из металла, ставим опалубку и полностью заливаем цементом.

Внимание! Для того чтоб не получились пустые пространства, нужно бетон шевелить ломом, тогда он будет более плотным.

И напоследок выполняем гидроизоляцию и утепляем основание. Все, свайно-ленточный фундамент готов.
