Фронтон крыши: порядок выполнения расчётных и строительных работ

Фронтоны присутствуют у двускатных, многощипцовых и полувальмовых крыш, а по форме наиболее распространены следующие виды:

• Треугольные. Как правило, треугольник, венчающий стену, имеет правильную форму с одинаковыми боковыми сторонами. У двускатных крыш фронтон лежит в одном плоскости со стеной, у голландских — опирается на трапециевидную полувальму. У несимметричных двускатных крыш фронтон имеет форму неправильного треугольника.

  Отделка фронтона виниловым сайдингом

• Трапециевидные. У двускатной полувальмовой крыши (датской) фронтон имеет форму правильной трапеции, верхняя сторона которой совпадает с карнизом треугольной полувальмы.
• Килевидные. Этот вид заимствован у древнерусского зодчества, и по форме напоминает контур киля корабля или луковицу в разрезе (второе название — «луковичный»). В современном строительстве так часто называют фронтоны двускатных ломаных крыш. И в этом случае килевидный фронтон выглядит как сумма двух простых геометрических фигур: трапеции и треугольника.
• Полукруглые, лучковые, циркульные. Относятся к дугообразным фронтонам разной формы кривизны.
• Самцовые. Используют в деревянных домах из бревна или бруса. Это разновидность треугольных или трапециевидных фронтонов, сложенных (срубленных) как одно целое с торцевой стеной.
• Ступенчатые. Используют в каменных (кирпичных) домах. Контур фронтона выглядит как две лестницы, сходящиеся к одной вершине. Отличие от прочих видов в том, что кровля не «лежит» сверху, а примыкает к фронтону с тыльной стороны.

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Важно! В большинстве случаев оформление фронтона дома в огромной степени влияет на общий вид фасада здания. Для домов со сложной ломаной крышей и дополнительными скатами отделка стен фронтонов должна точно соответствовать общему стилю постройки.

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Что такое фронтон и каким он должен быть?

Начнем с простого: что такое фронтоны и какую именно часть дома правильно ими называть?

Фронтон — это верхняя часть фасада дома, которая получается между двумя скатами кровли. Иногда она также ограничена внизу перекрытием. Чаще всего фронтон имеет треугольную форму, в виде правильного равнобедренного треугольника.

Существуют и другие формы, которые иногда современные архитекторы задействуют для придания особого стиля в строительстве загородного дома. Например:

• Лучковая форма напоминает натянутый лук. Это дугообразный фронтон, который при увеличении сегмента круга уже называется циркульным.
• Килевидный фронтон явственно напоминает перевернутый киль корабля и сегодня встречается редко.
• Полукруглые фронтоны имеют полуциркульное завершение, а вот прерванный встречается вот как раз чаще всего. Одним словом, он имеет горизонтальный карниз, который в дальнейшем используется для вставки окна.
• Также достаточно эффектно и необычно выглядит ступенчатый фронтон, изготовленный в виде ступенек, которые постепенно ближе к коньку уменьшаются в своих размерах.
• Довольно часто сегодня встречается такая форма фронтона, как разорванный. Это происходит тогда, когда сверху фронтон не сходится.
• Если же карниза нет вообще, когда это уже «щит», или, согласно готической архитектуре, «вимперг».
• А вот если концы фронтона опираются на две колонны — это полуфронтон.

Выбор велик и если хочется удивить соседей — присмотритесь к чему-то необычному.

Варианты формирования фронтонного свеса крыши

Свес сформирован первой стропильной парой, опирающейся на коньковый прогон и выступающие мауэрлатные брусья. Чаще всего этот способ используется в срубах и домах из бруса.

Лобовая доска крепится к выступающей за периметр дома обрешетке. Это очень распространенные способ, поскольку прост в реализации, но подходит для небольших и не сильно нагруженных фронтонных свесов.

Более надежное крепление лобовой доски с помощью брусьев, запиленных в крайнюю пару стропил. Саму лобовую доску тоже можно запиливать, как на рисунке. Поверх пойдут контробрешетка и обрешетка.

В предыдущих двух вариантах вместо лобовой доски можно использовать конструкцию из брусков.

Финский способ исполнения фронтонного свеса при строительстве каркасных домов. Следом монтируются контробрешетка и обрешетка.

На своем доме делал, как в последнем варианте, фронтонный свес выступает на 85 см, в живую это выглядело так.

Из приведенных вариантов создания фронтонного свеса сможете выбрать наиболее подходящий для вашего дома, создание этого элемента непременно отразится на внешнем виде всего дома.

Устройство фронтона из профнастила

Отделка фронтона представляет собой не просто крепление обшивочного материала, а устройство «торта» в несколько прослоек. В его состав входит следующее строительное сырьё:

• пароизоляционная плёнка, выступающая в роли слоя, оберегающего «торт» от паров, поднимающихся над потолком дома;
• пласт теплоизоляции, например, базальтовая минеральная вата;
• водонепроницаемое полотно (или жидкий гидроизоляционный продукт), на которое возложена обязанность защищать утеплитель от дождевой и талой воды;
• обшивочный материал, то есть профилированный лист, позволяющий избежать порчи «торта» из-за механических воздействий.

Если чердачное помещение не отапливается, то пароизоляционный слой создавать необязательно. Место для его размещения можно отдать гидроизоляционному материалу.

1 — стеновая основа, 2 — пароизоляция, 3 — утеплитель, 4 — обрешётка, 5 — гидроизоляция, 6 — обшивочный материал

Каркас для фиксации слоёв «торта» сооружают двумя методами: при помощи специальных доборных элементов или посредством простых деревянных брусков, на которые листы прикрепляют, делая нахлёсты.

Монтаж на базе доборов считается дорогостоящим и затруднительным делом, так как требует приобретения элементов той же торговой марки, что и профнастил. В противном случае не получится стыковывать листы правильно, ведь доборы не будут подходить по размерам.

Обрешётка на фронтоне создаётся из брусков, уложенных вертикально

На обрешётку фронтона профнастил может быть уложен как горизонтально, так и вертикально. Но большей популярностью пользуется вертикальный метод монтажа, способствующий плотному соединению профилированных листов.

Вертикальный монтаж профнастила предполагает наложение одной волны на другую

От горизонтальной установки профнастила чаще всего отказываются, принимая её за сложный процесс.

При вертикальном монтаже один профилированный лист накладывают на одну волну другого. А в процессе горизонтального монтажа материал стыкуют кромками по 15 см.

Профнастил можно монтировать горизонтально как на стене, так и на фронтоне

Расчёт площади фронтона

Определение площади фронтона преследует две цели:

• подсчитать объём закупки материалов;
• оценить нагрузку на фундамент (для массивных фронтонов).

Для расчёта нужно определиться с высотой крыши и её конструкцией. Рассмотрим оба пункта подробно.

Высота крыши

Очевидно, высота крыши одновременно является и высотой фронтона. Подбирают её с учётом двух факторов.

1. Требуемый объём пространства под крышей. Если чердак планируется использовать как мансарду, конёк нужно поднимать над чердачным перекрытием на высоту 2,5 м или более. Если же чердак будет нежилым, достаточной будет высота в пределах 1,5 м. Без особых причин «тянуть» крышу вверх не стоит, так как при этом увеличивается её парусность.
2. Внешний вид дома. Крыша — важный элемент архитектуры, поэтому нужно оценить, как при той или иной высоте она будет смотреться на конкретном строении. Нежелательны перегибы и в большую, и в меньшую сторону. В первом случае создаётся впечатление, что гигантская крыша сплющила здание, а во втором весь дом в целом кажется чересчур приземистым.

Если оба эти фактора значения не имеют, во главу угла ставят желаемый уклон скатов. В этом случае высоту определяют по формуле H = 0,5 · B · tg a, где В — ширина дома, то есть длина стены, на которой возводится фронтон, tg a — тангенс угла наклона ската относительно горизонта.

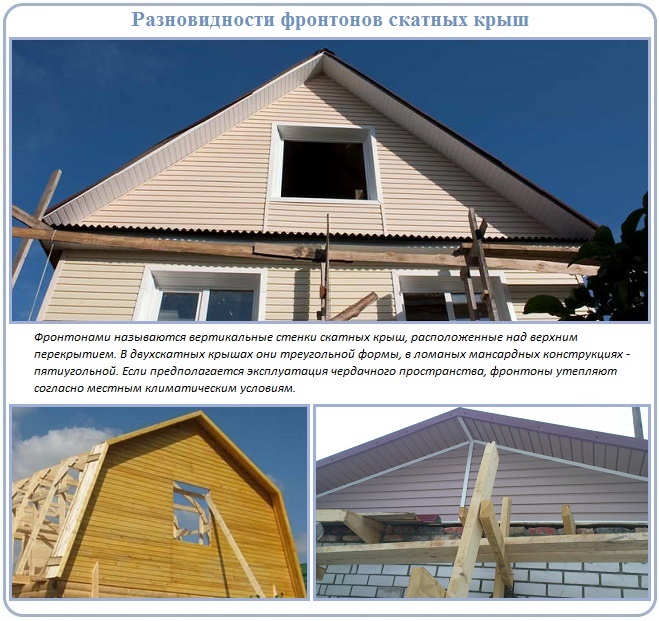

Форма фронтона

Форма фронтона зависит от конструкции крыши. Она может быть треугольной, трапециевидной и пятиугольной.

Треугольная

Треугольная форма имеет место при прямых скатах, сходящихся в коньковом узле. Возможны два варианта:

• симметричная крыша — скаты имеют равные уклон и длину, фронтон имеет форму равнобедренного треугольника;
• асимметричная крыша — конёк смещён в сторону, скаты имеют разный уклон, форма фронтона — треугольник со сторонами разной длины.

В обоих случаях площадь фронтона рассчитывается по формуле S = 0,5 · B · H, где В — ширина дома (длина стены под фронтоном), Н — высота крыши.

Площадь треугольного фронтона зависит от его высоты и ширины постройки

Трапециевидная

Трапециевидные фронтоны строятся на полувальмовой крыше. Их площадь рассчитывается по формуле S = 0,5 · (B + C) · H, где В и Н — ширина дома и высота крыши, а С — ширина вальмы.

Пятиугольная

Крыша с пятиугольным фронтоном называется ломаной. При устройстве мансард такие конструкции возводят чаще всего. Каждый скат состоит из двух частей: верхней пологой и нижней с более крутым уклоном. Для определения площади фронтона выполняют такие действия:

• через точки излома скатов проводят горизонтальную линию, разделяющую фронтон на трапецию и треугольник;
• подсчитывают площадь каждой из фигур по приведённым выше формулам;
• суммируют результат.

Пятиугольный фронтон можно разделить на несколько простых фигур и затем сложить их площади

Подготовка оконного проёма для установки мансардного окна

В видеоинструкции специалист рассказывает, как подготовить оконный проём для установки мансардного окна, если построена крыша и уложено кровельное покрытие.

При проходке паро- и гидроизоляции плёнки разрезаются конвертом (крест-накрест) и заворачиваются внутрь помещения (пароизоляция) и наружу (ветрозащита).

Верхняя и нижняя часть проёма усиливается перемычками (между стропил).

И брусками обрешетки, так чтобы край листа ОСП не висел в воздухе.

Нижний опорный брусок обрешётки обязательно выставляется по уровню, чтобы точно выставить коробку мансардного окна и избежать, заметного на глаз, перепада высот на боковом откосе.

Важно! Если на крыше ещё не уложено ОСП – основание под гибкую черепицу, то сверху проём окантовывается рамкой, сделанной из распиленного на полосы листа OSB или фанеры.

Основные понятия и термины

Фронтоном здания называют пространство между плоскостями двускатной крыши, снизу ограниченное карнизом. Фронтон является завершением фасада и обычно имеет треугольную форму в плоскости. Но в зависимости от формы крыши, он также может быть полукруглым, трапециевидным, ступенчатым. Однако в большинстве современных частных домов эта часть фасада делается традиционно в виде равнобедренного треугольника.

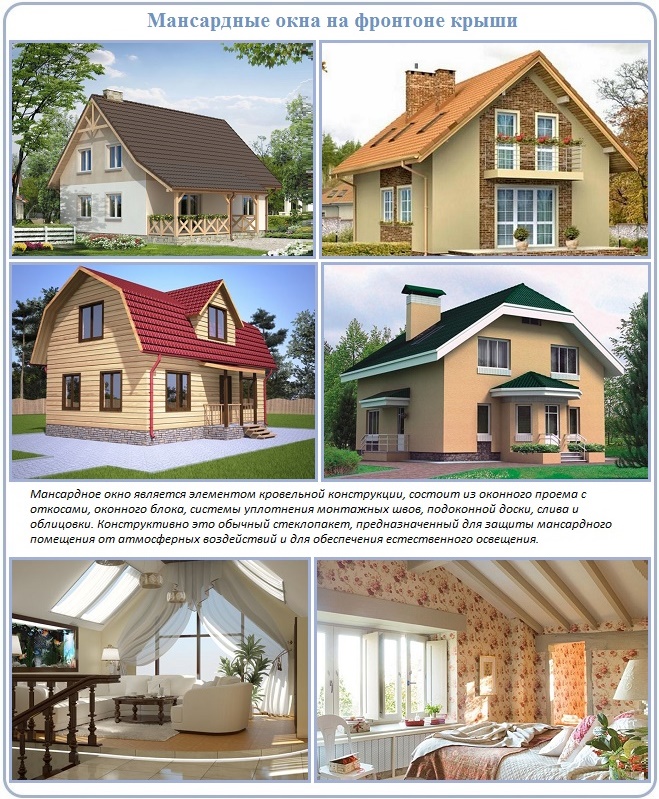

В мансардах фронтоном называют часть между верхним срезом оконного проема и скатами крыши.

Устройство угла фронтона с отливом.

Обычно этот промежуток наглухо зашивается после предварительного утепления и гидроизоляции. Это необходимо сделать, чтобы защитить чердак дома от холода и попадания осадков. Для внутренней отделки используют гипсокартон, доску-вагонку или ОСБ-плиты. Снаружи фронтон можно отделать своими руками тем же ОСБ, а поверх него закрепить сайдинг.

Отлив, как следует из самого названия, предназначен для того, чтобы вода отводилась от фасадной стены. Во время дождя, особенно если он сопровождается сильным ветром, стена обычно сильно намокает. Это становится причиной появления в доме сырости, из-за которой вещи начинают портиться, а обитатели — болеть. Сам же дом с отсыревшими стенами может начать разрушаться.

Отлив делается по всей длине фронтона, чтобы обеспечить максимальную защиту от осадков. Опытные специалисты-строители рекомендуют делать его до того, как начнутся работы по обшивке завершающего участка фасадной стены здания.

Фронтон дома с отливом хорошо видны всем гостям и прохожим, поэтому важно, чтобы они выглядели красиво и аккуратно.

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

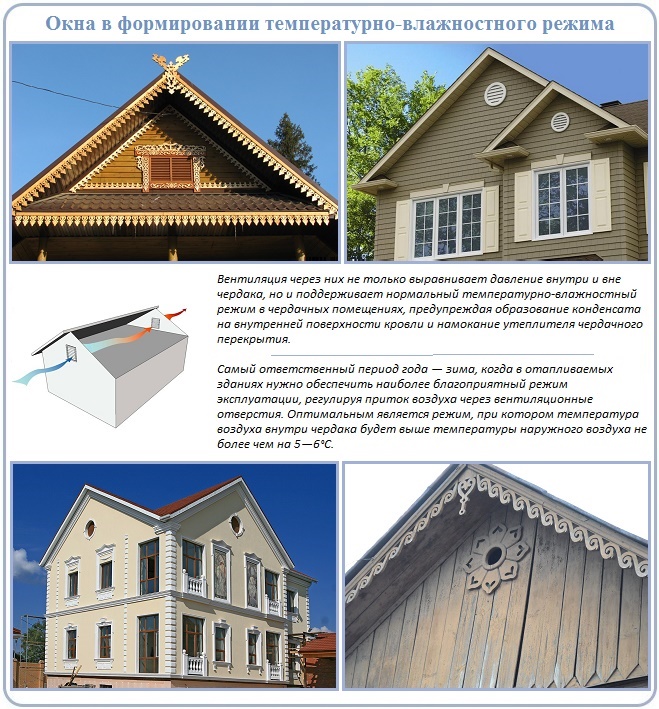

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Крыша над проемом с двумя скатами требует больше затрат на сооружение, чем односкатная конструкция.

Слуховое окно на крыше и его виды, можно ли поставить в подвале круглое окно?

Не следует путать мансардные окна со слуховыми, поскольку их конструкционное решение отличается. Внешне слуховые окна имеют форму домика со стеклянным фасадом и боковыми вертикально расположенными стенками.

• четырехугольным с односкатной кровлей;
• прямоугольным с двухскатной крышей;
• с плоской кровлей;
• треугольным;
• с крышей типа вальмовой;
• панорамным с трапециевидной кровлей;
• полностью прозрачным (зенитный фонарь);
• полукруглым и т.д.

Используют такие окна для следующих целей:

• в качестве выхода на кровлю для осмотра и проведения ремонтных работ;
• для проветривания нежилого чердачного помещения;
• как запасной выход в экстренных случаях, таких как пожар, наводнение и прочее.

Когда площадь чердака используют для проживания, слуховые окна являются источником естественного освещения. В таком случае, по мнению специалистов, предпочтительнее устанавливать мансардные окна в крыше, которые дают больше света, чем слуховые, у которых имеются боковые стенки.

Устройство слуховых окон на кровле в зависимости от их формы отличается. Поэтому выбор основан на его конструкционных особенностях.

Окно с плоской крышей. Его монтаж сопровождается установкой дополнительных желобов для водостока, поэтому кровля над ним должна иметь небольшой уклон, где-то 5 — 15 градусов.

Окно четырехугольное с односкатной или двухскатной крышей. Его конструкция аналогична варианту с плоской кровлей, но уклон скатов в данном случае составляет от 15 градусов и более.

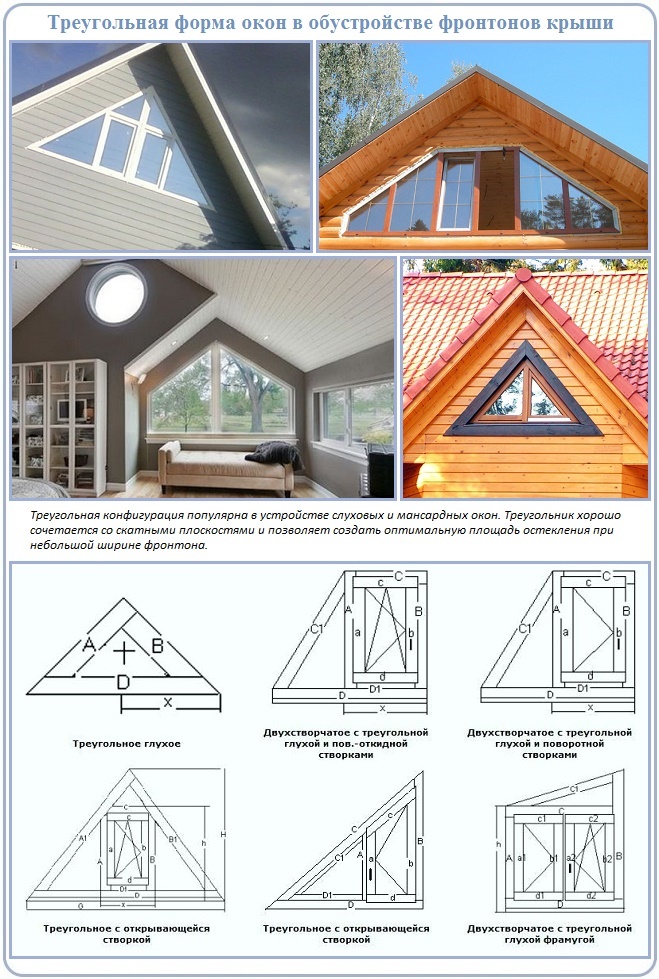

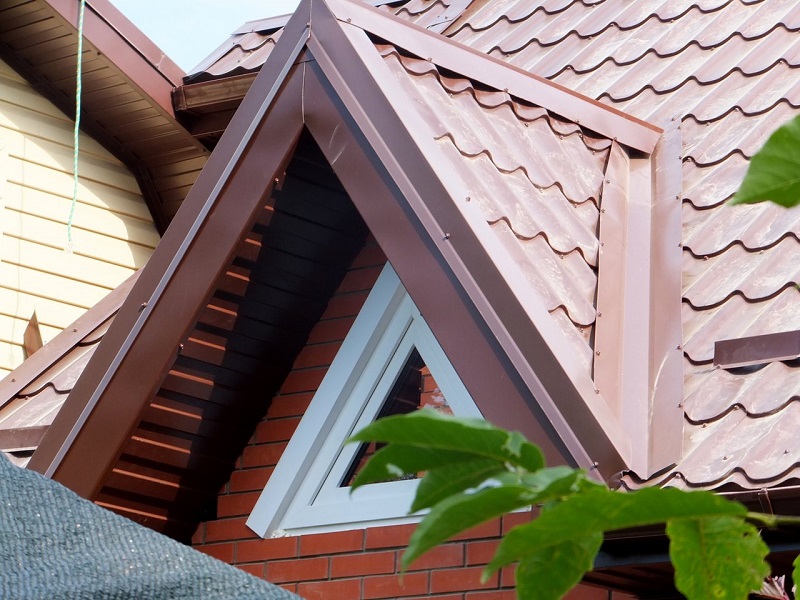

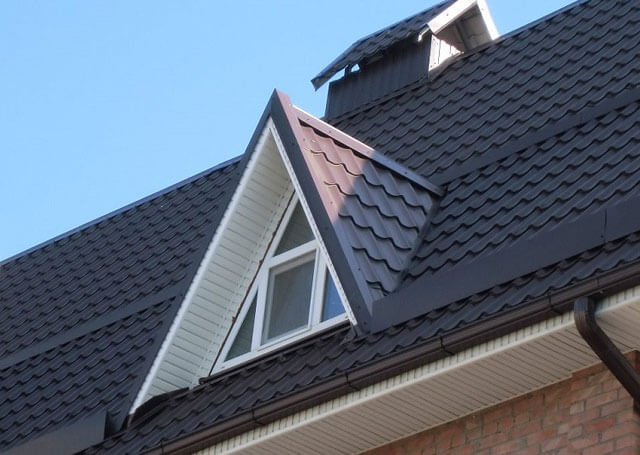

Треугольное окно. Такую форму можно часто встретить на крышах загородных коттеджей и частных домовладений.

В данной конструкции не предусмотрены боковые стенки, поскольку их функции возложены на скаты крыши над окном. Преимущество таких слуховых окон в том, что уменьшается объем гидроизоляционных работ, поскольку снижается количество мест стыков с основной крышей здания. Отрицательный момент заключается в недостаточной степени освещенности помещения на чердаке, если передняя часть окна не вынесена на один уровень с фасадом здания.

Окна с крышами полукруглых форм. Считаются наиболее интересными и необычными в плане дизайнерских решений благодаря плавным изогнутым формам линии крыш. Их часто называют «рот лягушки» или «летучая мышь».

Зенитный фонарь. Самые функциональные слуховые окна для обеспечения освещенности помещения на чердаке. Количество слуховых окон на кровле такой конструкции может быть самым разным.

Жалюзийное окно. Жалюзийные решетки на слуховые окна вместо стекол используют в чердачных нежилых помещениях.

Чтобы сделать слуховое окно своими руками необходимо иметь его чертежи и составить план. Такое окно должно быть функциональным и украшать дом. При этом необходимо соблюдать размеры слухового окна (окон), поскольку их общая ширина должна превысить ½ ширины самой мансарды (прочтите обязательно: «Устройство и размеры мансардных окон»). Каркас окна выполняют одновременно с монтажом стропильной системы – оно имеет собственный конек и если у него двухскатная крыша, то и свою обрешетку и стропила. Можно сделать заключение, что это настоящая кровля, но только в миниатюре.

Когда монтируются слуховые окна нормы следующие: их нижний край необходимо располагать на высоте 90 сантиметров от пола чердачного помещения, а вот верхний край – на отметке 2 метра и более, насколько позволяет потолок. Чем выше располагается подобное окно, тем больше дневного света проникает в комнату. Самостоятельная установка слуховых окон требует, чтобы соблюдались размеры слухового окна – СНиП также определяет, что угол наклона крыши должен составлять не менее 35 градусов (подробнее: «Как сделать слуховое окно – практические навыки мастера чердака»).При возведении для крыши стропильной системы в местах, где будут располагаться слуховые окна, заранее предусматривают проемы. Обрамляющие данные проемы стропила делают двойными или даже тройными, поскольку на них будет оказываться повышенная нагрузка. Согласно СНиП, когда имеется слуховое окно на фронтоне, то его должны поддерживать боковые стены.

На стропильные ноги устанавливают поперечные балки: внизу на уровне внешней стены дома, вверху – согласно проекту окна. На нижнюю балку крепят вертикальные стойки и по верху связываются поперечным бруском. Полученную раму при помощи продольных брусьев соединяют с верхней балкой, которая уложена на усиленные стропила.

В результате получается каркас слухового окна, но без его стропильной системы, которая выполняется аналогично основной кровельной конструкции. Элементы каркаса окна крепятся при помощи металлических деталей (прочтите также статью: «Для чего нужны слуховые окна на чердаке»). Далее приступают к монтажу конькового бруса и стропил крыши окошка, затем на его боковые стенки крепят влагостойкие материалы. На крышу окна кровельный материал укладывают одновременно с его монтажом на основную кровлю. Для исключения протечек в местах стыка используют элементы гидроизоляционных материалов — мембраны, прижимные планки, силиконовые герметики.

Источник : -elementy/

Чем зашить фронтон красиво и недорого?

Домовладельцы уделяют внешнему виду жилища много внимания, стараясь, выделить его среди соседних сооружений. Согласитесь, жить в красивом, гармонично отделанном доме, однако, когда на пороге экономический кризис, по неволе начинаешь искать способы выполнить отделку подешевле.

Особенного внимания заслуживает вопрос выбора материала для обшивки фронтонов, так как он является в прямом смысле лицом дома. Однако, важен не только эстетическая привлекательность этого элемента фасада, но также его эксплуатационные качества.

Эта статья расскажет, как правильно выбрать способ обшивки и выполнить монтаж.

Обшивка фронтона из кровельной черепицыОтделка фронтона дома сайдингом

Обшивка фронтона вагонкой

Если вы располагаете ограниченными финансовыми возможностями, нет лучше варианта для того, чтобы обшить фронтон, чем вагонка. Этот материал обладает богатой фактурой натурального дерева и приятным цветом. Его закрепляют на деревянный каркас из брусков с помощью саморезов или гвоздей. Отделка фронтона крыши с использованием древесины имеет свои особенности:

Вагонка. Обратите внимание на пазы, находящиеся вдоль торца каждого элемента. Они необходимы для соединения досок между собой

• Дерево – натуральный материал, который подвержен воздействую микроорганизмов, являющихся причиной возникновения плесени и грибка.

  Потому обшивка дома из этого материала без дополнительной защиты разрушается.

• Вагонка страдает от избытка влаги. Отделка дома из вагонки нуждается в обработке лакокрасочным покрытием, отталкивающим воду.

• Если обшить щипцовую стену дома материалом из дерева, нужно учитывать пожароопасность этого материала. Огонь быстро поглощает вагонку и перекидывается на остальные части крыши.
• Сложность обслуживания.

  Защитные покрытия, необходимые для защиты вагонки от огня, влаги и микроорганизмов, требуют повторного нанесения раз в 1-2 сезона.

Фронтон, обшитый вагонкой с лессирующим антисептикомОтделка щипцовой стены с помощью окрашенной вагонки

Монтаж деревянной отделки ускоряет процесс строительства благодаря удобному креплению шип-паз. Такая система соединения элементов значительно облегчает установку и демонтаж отделки фронтонной стены. Вагонку окрашивают в любой цвет или покрывают лессирующим антисептиком, чтобы она гармонично сочеталась с оттенком крыши и фасада.

Обратите внимание! Если вы решили обшить фронтон крыши вагонкой с целью сбережения средств, то учтите, что такая экономия будет сиюминутной.

Срок эксплуатации деревянной отделки без обработки защитными составами составляет 5 лет, спустя которые фронтон теряет опрятный вид и разрушается. Если пользоваться антисептиком, красками и антипиреном, можно продлить жизнь вагонки до 15-20 лет.

Однако, обработки приходится повторять почти каждый сезон, поэтому итоговая стоимость такого вида обшивки превышает цену более практичных вариант.

Отделка сайдингом

Профессиональные строители называют самым недорогим и практичным материалом, которым можно обшить фронтон – сайдинг. Сайдингом называют декоративные панели из поливинилхлорида, металла или асбестоцемента. По всей длине они снабжаются замками-крючочками. Чтобы установить сайдинг, на фронтон монтируют каркас из металлического профиля. Этот способ отделки имеет следующие преимущества:

1. Долговечность. Сайдинг сохраняет внешний вид и целостность на протяжении 50 и более лет. Это наиболее долговечный вариант обшивки. Учитывая небольшую стоимость, это наиболее практичный материал.
2. Разнообразная цветовая палитра. Полимерное покрытие, наносимое на поверхность панелей, дает возможность получить любой цвет и даже фактуру. Поэтому он подойдет к оттенку стен или кровельного материала.

   Цветовые решения недорогого сайдинга из поливинилхлорида

3. Устойчивость к влаге. Вода никак не влияет на состояние сайдинга, не портит его и не снижает срок службы этого материала.
4. Защита от биологического разрушения. На поверхности сайдинга не появляется гнили или плесень, благодаря чему она остается привлекательной долгое время.
5. Простота обслуживания. Сайдинг не нуждается в обработке защитными составами и краской. Чтобы обновить внешний вид обшивки, панели каждый сезон моют с помощью мыльного раствора и шланга.
6. Доступная цена. Сайдинг – демократичный вариант отделки фронтонной стены. Наиболее дешевые модели выпускают из пластика. От дорогостоящих они отличаются только более скудной палитрой, но вполне удовлетворяют высоким требованиям.

Схема обшивка фронтона сайдингом с помощью металлического профиляФронтон, отделанный с помощью сайдинга из поливинилхлорида

Важно! Особенность поливинилхлорида в том, что при изменении температуры, размеры панелей слегка изменяются. Из-за температурного расширения они деформируются, лопаются, а между элементами образуются неприятные зазоры.

Выбирая, какой материал использовать для декорирования фронтона, думайте прежде всего о его долговечности и практичности. Ведь обшивка дома, требующая заметы через три сезона, является сомнительной экономией.

-инструкция

Этап 2: Подготовительные работы

Перед тем как приобрести материалы, необходимо составить чертеж будущего навеса, в котором указать точное расположение несущих элементов. Шаг крепления обрешетки для козырька следует брать в зависимости от количества осадков в конкретном регионе и ветрености. В среднем шаг должен составлять 0,5-0,6 метра. После этого рассчитывают необходимое количество материалов и приобретают их.

Схема крепления козырька.

Далее, после составления схемы и приобретения материалов, все деревянные и металлические части следует обработать. Дерево обрабатывается антигрибковыми жидкостями в 2 слоя, грунтовкой и аквастопом. Металлические материалы (если на них отсутствует заводское защитное покрытие) грунтуются в 2 слоя и красятся. Всем материалам необходимо дать время высохнуть, а доски необходимо выдержать несколько суток для того, чтобы они распрямились и не имели внутренних напряжений после транспортировки. После чего происходит их порезка на детали нужных размеров.

Материалы и инструменты для работы

Так как метталосайдинг не требует сложного монтажа и его вполне можно осуществить самостоятельно, для работы потребуется набор простых инструментов:

• ножницы для резки металла;
• плоскогубцы;
• дрель;
• строительный уровень;
• саморезы либо гвозди оцинкованные;
• молоток строительный;
• шуруповерт либо отвертка;
• рулетка, карандаш, угольник.

Для обшивки фронтона также потребуются следующие материалы и комплектующие:

• панели металлического сайдинга;
• J-профиль, устанавливаемый на торцах панелей;
• Н-профиль, соединяющий между собой панели металлосайдинга;
• ветровая доска;
• финишная и стартовая планки;
• углы внутренние и внешние;
• околооконная планка для отделки оконного проема. Ее выбор напрямую зависит от формы окна (круглой или прямоугольной). Если фронтон без окна, данный элемент не приобретается;
• софиты, используемые для подшивки кровли.

Видео описание

Если вы запланировали постройку дома с фронтоном, то для вас будет интересен этот видеоролик об особенностях обшивки сайдингом:

При обустройстве фронтона мансардной крыши доску не расчерчивают с точностью до миллиметров: лишний отрезок следует просто отпилить после установки на своё место. Любые проёмы и отверстия в стенке можно вырезать уже после обустройства конструкции. Но всё же большинство мастеров уверено в том, что лучше сделать это предварительно, до монтажа обшивки. Если конструкция кровли утеплённого типа, то дверные коробки стоит вставлять до заделки каркаса фронтона.

Для того, чтобы атмосферная влага не попадала в стыки досок обшивки, на них делают с двух сторон шипы. При этом наружный шип должен быть развёрнут вниз. Самую лучшую защиту от дождя обеспечивает горизонтальное направление обшивки. Если же используется вагонка или шпунтовая доска, средний шип стоит развернуть вверх.

Горизонтальное направление досок обшивки обеспечивает максимальную защиту от дождя и других атмосферных осадков Источник

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: этапы работ – от осмотра до восстановления кровли.

Проектирование

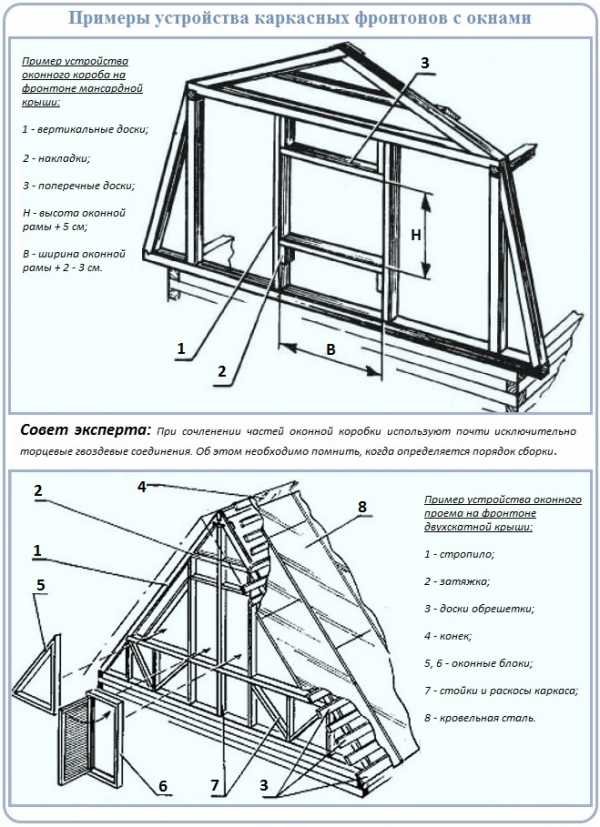

Монтаж каркаса производят по этой схеме

Создание проекта для возведения крыши со слуховыми окнами обязательно. В процессе проектирования необходимо учесть некоторые обязательные нюансы.

Существуют определенные правила размещения конструкций, несоблюдение которых, как показывает практика, ведет к возникновению проблем при эксплуатации кровли:

1. Их нельзя располагать вблизи конька, карниза, а также близко к фронтонам.
2. Если создаются несколько проемов, то расстояние между ними необходимо выдержать не менее 0,8 метра. Это позволит свободно проводить профилактические осмотры крыши, препятствует накапливанию снега на кровле.

Расположение и форма этих элементов выбирается по личному предпочтению владельца недвижимости, выбор может быть обусловлен модными тенденциями на рынке недвижимости, а также основной целью, которая преследуется при создании оконных проемов на крыше – будут они использоваться практически или только в качестве декоративных элементов.

Совет! Этот архитектурный элемент усложняет возведение кровли. Уровень сложности будет зависеть от вида выбранной конструкции окна, материала покрытия кровли. Лучше доверить возведение крыши со слуховыми окнами профессиональным кровельщикам.

Точный чертеж такого элемента должен быть воспроизведен на бумаге. Для этого, тщательно производятся все замеры. Количество и размеры напрямую зависят от площади подкровельного помещения.

Основное правило, которое следует учитывать при расчетах, следующее:

Если суммировать ширину всех оконных проемов, которые создаются на крыше, итоговая сумма должна быть больше, чем длина мансарды, деленная пополам.

Окна могут быть в один или два ряда. Нижний край может быть на расстоянии не менее 0,8 метра от уровня пола мансарды, а расположение верхнего края зависит от высоты в помещении.

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.

Дормеры в современном проекте Источник

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.

Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.

Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Как выбрать мансардное окно

Чтобы при выборе наиболее подходящего варианта не возникло трудностей, следует заранее ответить на несколько вопросов.

Сколько окон необходимо?

При выборе количества окон нужно помнить о том, площадь остекления должна занимать не менее 10% от общей площади помещения (в этом случае уровень освещенности будет вполне приемлемым).

Какой размер должен быть у окон?

Если кровля пологая, то высота окна должна быть достаточно большой (так как это обеспечит более качественный обзор). Расстояние между стропил должно быть примерно на 5 сантиметров больше, чем ширина оконной коробки, так как от этого зависит ширина самого окна. При меньшем расстоянии можно сделать подгонку стропил, что позволит добиться необходимого уровня освещенности.

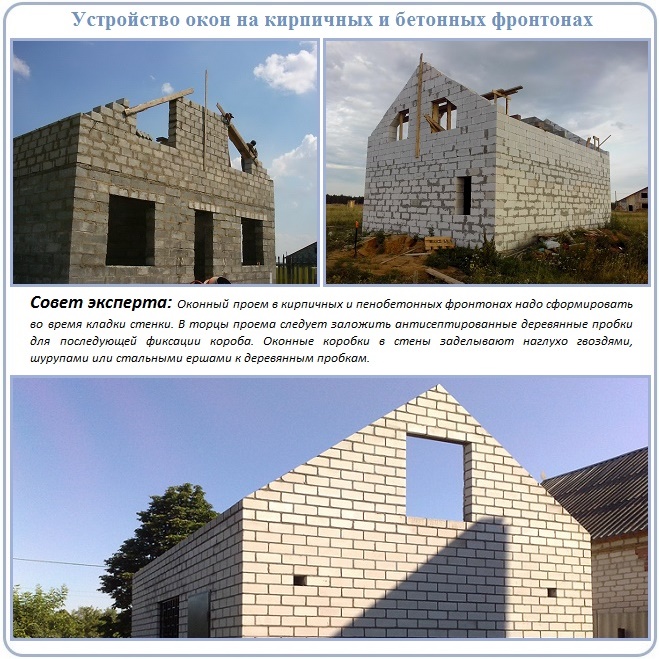

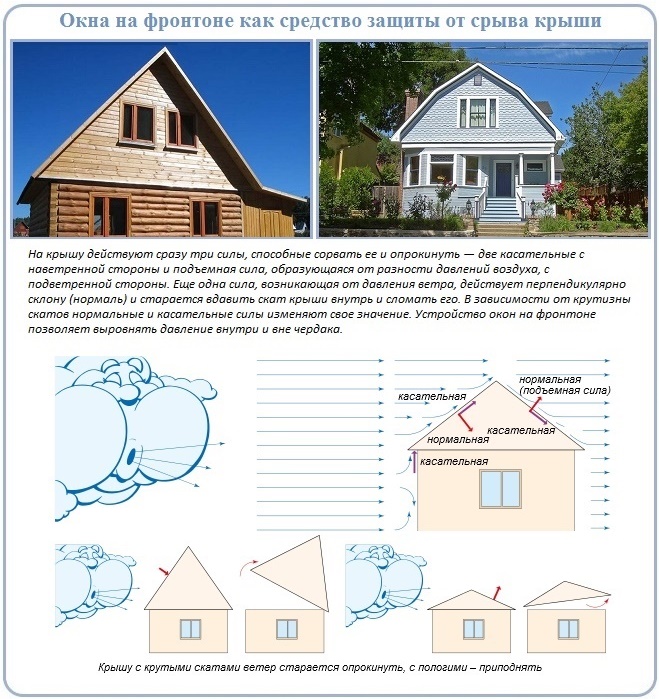

Как самостоятельно сделать фронтон крыши?

Во время строительства будущие домовладельцы незаслуженно обделяют законным вниманием вопрос обустройств фронтона. Так как на возведение крыши они тратят основную массу внимания, финансов и сил, то эта часть стены, заключенная между скатами, строится по остаточному принципу. Конечно, можно поддаться соблазну и сэкономить, собрав фронтон своими руками из остатков материалов, которых во время строительства всегда в избытке. Однако, действуя по такой схеме, можно испортить архитектуру крыши, внешний вид и нажить в будущем проблемы, постоянные ремонты и переделки.

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница. Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов. В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса. Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
3. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
4. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
5. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
6. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Конструктивные решения

Принципиальных схем слуховых окон четыре.

В щипцовой стене

Окно устраивается в щипце (верхней части торцовой стены в форме треугольника, ограниченной скатами крыши) в плоскости фасада. Устройство окна не требует дополнительных конструкций, через него можно легко попасть по наружной лестнице на чердак.

Дормер

Окно полностью расположено над скатом крыши. Устройство такого окна требует усиления конструктивных элементов крыши и тщательную гидроизоляцию. С точки зрения архитектуры, это самый распространенный и самый эффектный вид слуховых окон, имеющий большое количество модификаций.

Схемы некоторых видов слуховых окон типа дормер приведены здесь.

Антидормер

Окно не выступает за пределы ската крыши, является встроенным и поэтому уменьшает полезный объем чердака. Широкого распространения этот тип окон не получил, хотя является более простым в исполнении, чем дормер. Вариант более экономичный по затрате материалов и более простой по устройству гидроизоляции.

Наклонное (мансардное) окно

Оно находится непосредственно в плоскости кровли. В настоящее время разработаны эффективные конструкции мансардных, в частности, металлопластиковых окон различных форм: стандартных прямоугольных, круглых, треугольных.

Зенитный фонарь

Является полностью стеклянным окном, может иметь разные формы. Конструкция дает максимальное освещение. Применяется на крышах производственных и общественных зданий.
