Как сделать четырехскатную крышу для дома своими руками: Пошаговая инструкция +Видео

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет четырехскатная крыша и её стропильная система.

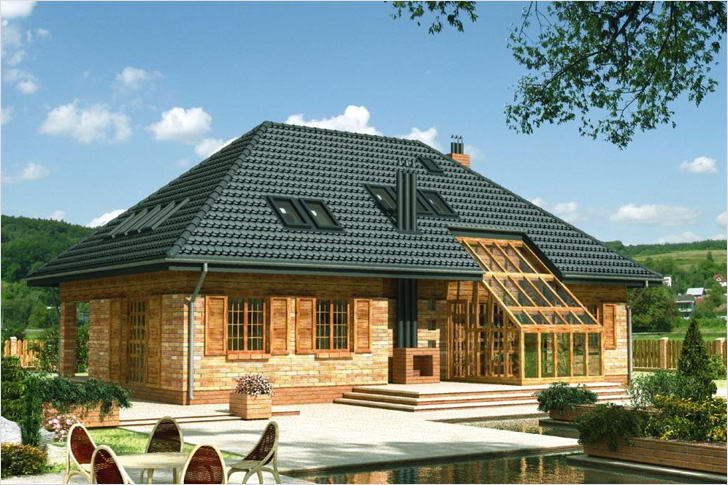

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
• Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Подвиды четырехскатных крыш

В зависимости от конструкции четырехскатные крыши подразделяются на:

• Вальмовые. Два наклоненных ската имеют форму трапеции, другие два ската выполнены в виде треугольников (их еще называют вальмами). Данный подвид не имеет фронтонов, а окна (слуховые или мансардные) монтируются на скатах крыши.

• Полувальмовые. У данного подвида вальмы представляют собой ломаную поверхность, состоящую из верхнего треугольника и нижней трапеции.

• Шатровые. У данного подвида все четыре треугольных ската сходятся в одной точке и образуют четырехугольную пирамиду с основанием в виде квадрата или прямоугольника (в зависимости от формы дома). Данный подвид также не имеет фронтонов.

Профессионалы считают стропильную систему четырехскатных крыш и их подвидов наиболее сложными в части технологии возведения. Несмотря на это, крыша четырехскатная, своими руками изначально спроектированная на бумаге в виде подробных чертежей, вполне может быть вами построена. Но для этого нужно иметь определенные знания, умения и самое главное – желание. Рассмотрим подробнее процесс создания четырехскатной крыши.

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Выбор конструкции и проектирование крыши

Отличием вальмовой крыши является отсутствие фронтонов, роль которых исполняют дополнительные треугольные скаты, монтируемые на торцах. Эта конструкция более сложная в плане возведения, чем двухскатная, но имеет ряд преимуществ:

• Если монтаж выполнен правильно, четырехскатная крыша выдержит даже ветра ураганной силы.
• Благодаря большим свесам, фасад здания защищен от атмосферных осадков.
• Есть возможность обустройства чердака или мансарды.
• Чердачное помещение равномерно прогревается, в нем долго держится тепло.
• Окно чердака можно устроить в скатах кровли, не используя фронтонов.
• Жесткая конструкция исключает деформацию крыши.
• На карнизных срезах маловероятны разрушения.

Возможны следующие типы четырехскатных крыш: классическая, шатровая, полувальмовая, датская, ломаная (мансардная). Недостатком вальмовой крыши является значительный вес конструкции, это увеличивает нагрузку на фундамент, что влечет за собой возведение более мощного основания, а значит, увеличивает стоимость строительства. Через окна в скатах возможно протекание воды, что исключается, если крыша с двумя скатами, так как они размещены во фронтонах.

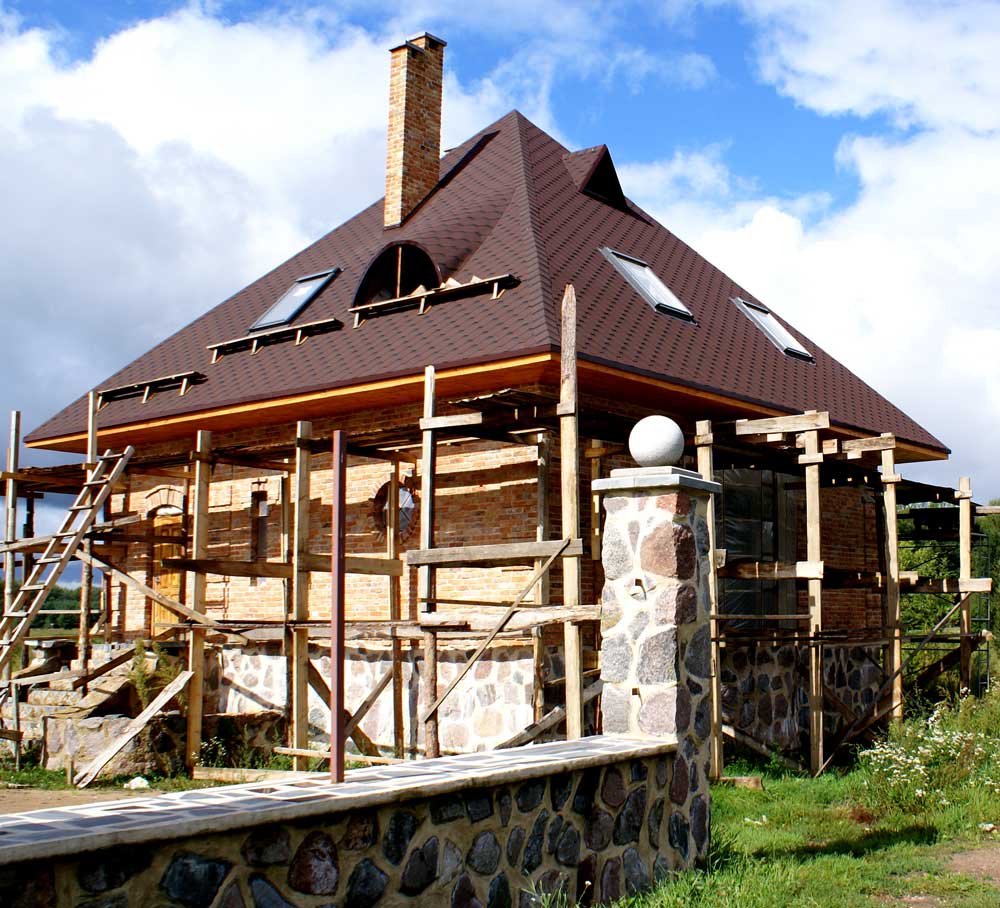

Четырехскатная крыша — это оптимальный вариант для мест с повышенной влажностью и сильными ветрами Рекомендуем

• Крыша дома – особенности устройства разных систем
• Монтаж обрешетки — правильный расчет и технология
• Вальмовая крыша – основные узлы и правила крепления стропил

Первым этапом при возведении крыши является разработка проекта. При проектировании нужно учесть следующие факторы:

1. Климатические условия местности, где расположен дом.
2. Максимальные нагрузки, возможные во время эксплуатации.
3. Назначение чердачного помещения: мансарда или чердак.
4. Используемый кровельный материал.

При проектировании высчитывается угол наклона кровли – уклон трапециевидных скатов, он может варьироваться от 5 до 60 градусов и больше. Угол уклона крыши зависит от дизайна и фасада. Чем он больше, тем сложнее монтаж и больше расход стройматериалов. Если обустраивается мансарда, то угол уклона кровли должен быль больше 45 градусов, пологая крыша уменьшает свободное пространство. На угол наклона влияют атмосферные нагрузки: при выпадении большого количества снега нельзя монтировать крышу с углом меньше 30 градусов, так как это слишком большая нагрузка для стропильной системы, которую она не выдержит.

Когда выполнены необходимые расчеты, составляем чертеж стропильной системы для четырехскатной кровли. В подробной схеме указываем размеры каждого элемента и способы крепления.

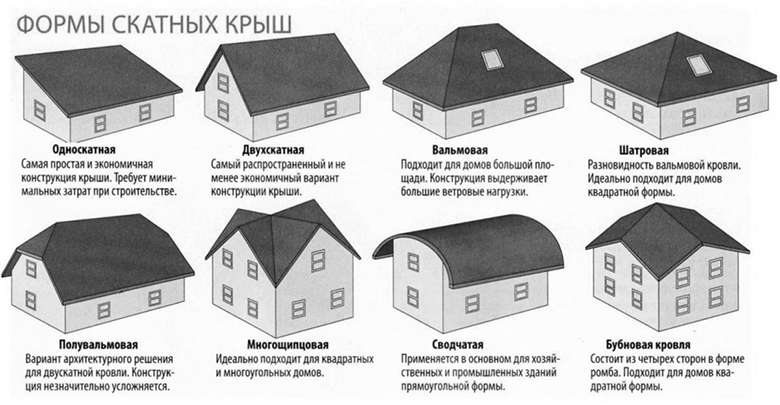

Типы конструкций

Прежде чем узнать о главных принципах работы, разберемся, какой вид крыши выбрать. Их всего 4, и различаются они по внешнему виду.

Односкатная

Такой вид подходит для небольших построек, например, гаражей. Но сейчас он стал популярен и для покрытия загородных домов. Этот тип конструкции – самый простой, ведь чертежи для него можно легко увидеть в интернете. Одно из главных преимуществ такого варианта – это невысокая стоимость.

Двускатная

Этот вид также часто можно встретить на различных постройках. Его можно совместить с любой конструкцией у строения. На сам угол крыши будет влиять размер промежутка между стенами сооружения.

Четырехскатная

Такая разновидность используется редко, так как в работе можно столкнуться со многими трудностями. Также для этого нужен соответствующий опыт. Из плюсов можно выделить эффектный внешний вид и возможность обустроить просторный и теплый чердак.

Комбинированная

Такой вид выглядит креативно и нестандартно. Строить его проще, чем четырехскатную конструкцию. К тому же, это можно делать отдельными частями.

Проект четырехскатной крыши: расчет всех параметров ↑

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.

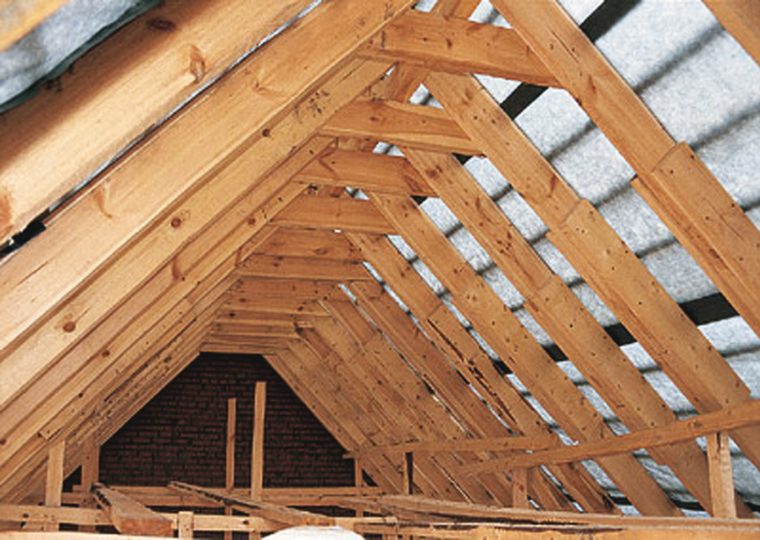

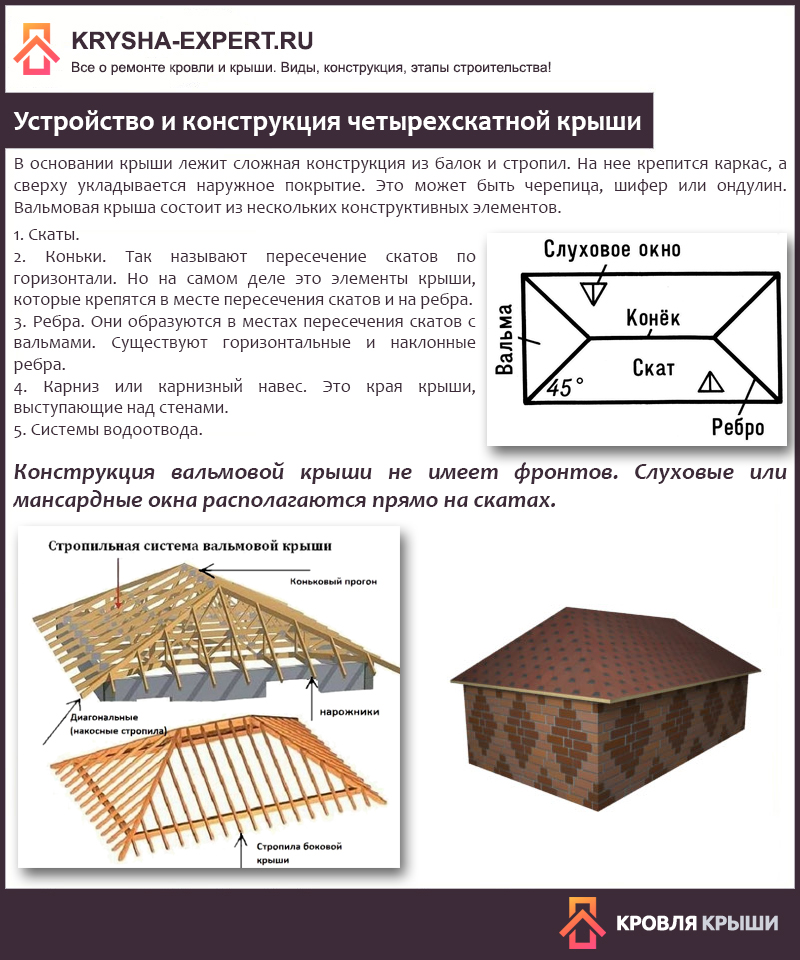

Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Материалы и инструменты для изготовления стропильной системы

• Для конькового бруса и угловых стропил, диагональные стропила изготавливаются из бруса или двойной доски. Необходимость их усиления обусловлена высокой нагрузкой.
• Остальные стропильные ноги изготавливаются из доски, имеющей толщину в 5 см с шириной 15 или 20 см. Для надежного закрепления стропил у основания используют подкосы из той же доски. Во избежание дальнейшего прогиба стропильной системы рекомендуется использовать только сухой материал.
• Конструкция требует четкого следования шаблона, поэтому помимо пилы и карандаша мастеру необходимо иметь: отвес, рулетку, уровень и уголок. Крепление деталей производится с помощью трех гвоздей на каждом участке.

Монтаж четырехскатной крыши: последовательность работ.

1. Строительство четырехскатной крыши своими руками начинается с монтажа мауэрлата по всему периметру здания. Данный элемент предназначен для распределения нагрузки от стропил на стеновую кладку, а закрепляется он проволочными петлями либо при помощи специальных шпилек.
2. После мауэрлата устанавливают на продольной оси здания центральную балку.
3. Далее производят установку стоек подконькового бруса, которые должны быть строго вертикальные (от соблюдения этого условия зависит долговечность и прочность всей конструкции).
4. Крепят подконьковый брус.
5. Следующий этап — монтаж диагональных стропил. Данные стропила делаются спаренным с двумя рядовыми стропилами, так как диагональные стропила превышают в 1,6 раза нагрузку рядовых. Данные стропила подпираются стойками, которые в свою очередь упираются на специальный брус шпренгель. Последний элемент укладывается на смежные стены.
6. Затем крепят рядовые стропила. Стандартный шаг стропил составляет 600 мм.
7. После производят монтаж нарожников, которые представляют собой стропильные ноги, опирающихся на диагональные стропила или мауэрлат. Чтобы нагрузка распределялась равномерно места упора нарожников смежных скатов с диагональными стропилами не должны находиться в одной точке, то есть должны быть разнесены.
8. Устанавливают обрешетку. Размер последней, в основном, — 50*50 см, а вот шаг зависит от выбранного кровельного материала, например вот шаг обрешетки под профнастил.
9. С помощью минеральных плит осуществляют звуко- и теплоизоляцию. Она укладывается между стропилами.
10. Настало время монтажа кровельного материала. Он крепится с помощью саморезов к брускам обрешетки (например, монтаж кровли из металлочерепицы).
11. Пора приступать к установке конька. Он предназначен для перекрытия пустого пространства межу смежными скатами. Кроме верхнего главного конька, устанавливаются еще и боковые, которые закрывают зазор между треугольными торцовыми скатами и главными.
12. Последний этап работ — крепление карнизов и водостоков.

Важно!

1. Перед началом работ все материалы из дерева следует обработать специальными противопожарными составами.
2. В тех местах, где деревянные детали будут соприкасаться с бетоном, каменной и кирпичной кладкой необходимо обязательно подстилать гидроизоляционный материл.

Вальмовая крыша: особенности

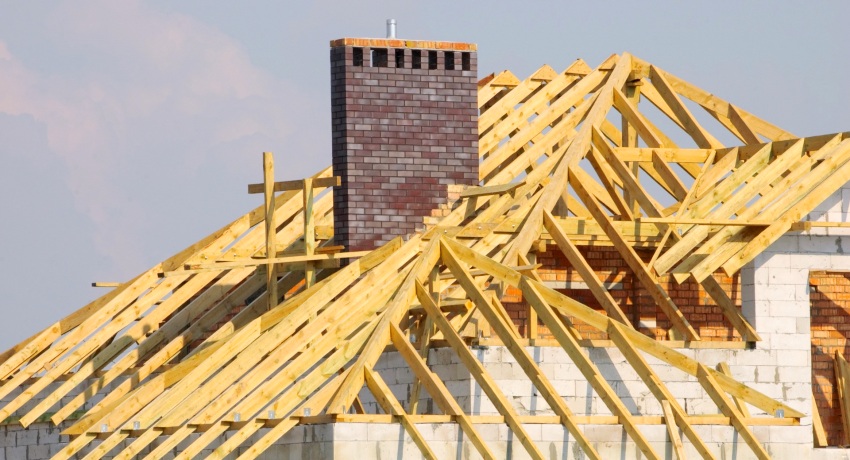

Стропила четырехскатной крыши подразумевают диагональное расположение по направлению к углу строения. Как правило, материалом здесь является брус или двойная доска, так как именно на них придется основная нагрузка. В связи с тем, что длина этих стропил большая, их часто делают из нескольких частей. На месте стыка частей целесообразно возведение опоры для устойчивости.

Особенностью вальмовой конструкции считается потребность в использовании прибавочных стропил, так называемых нарожников. Эти детали опираются на главное стропило, которое идет по диагонали, поэтому длина их меньше.

Каким образом к коньку происходит крепление диагональных стропил:

• соединением через срез под прямым углом в двух местах на прогонные консоли;

• создается основание — шпренгель и стойка, которое поддерживает диагональные стропила;

• к стропилам на скатах нужно прибить короткую доску большой толщины и на нее крепить стропила из бруса.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Монтажные работы

Для строительства стропил используется хвойная древесина с влажностью не более 25%. Причем все элементы будущей конструкции до начала строительства нужно обработать составами с антисептическими свойствами и антипиренами.

Стропила могут быть изготовлены из обрезных досок 5 см в толщину и 15-25 см в ширину либо из бруса. Стропила усиливаются соединенными друг с другом досками.

В вальмовой 4-скатной кровле помимо стропил должны присутствовать следующие элементы:

• Ригели;
• Шпренгели;
• Подкосы;
• Затяжки;
• Иные детали для жесткости и прочности.

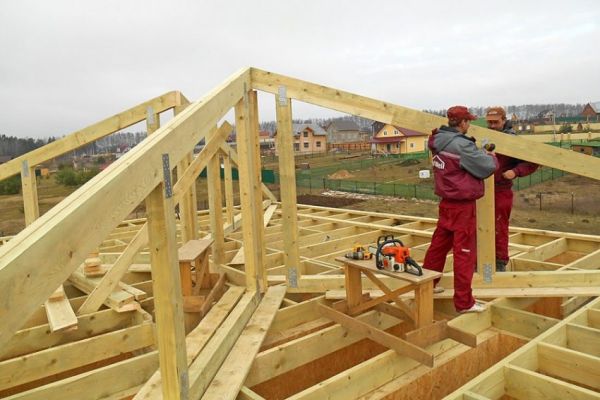

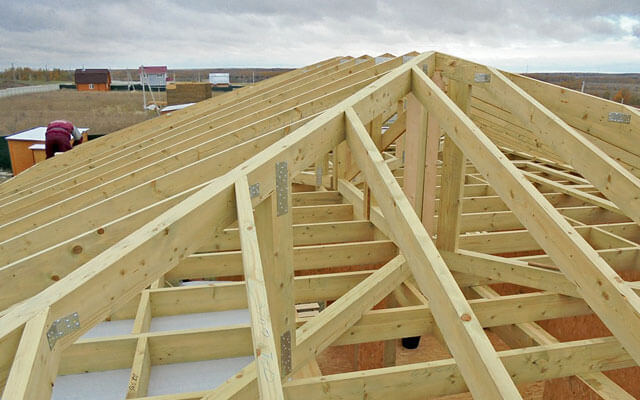

Как же проводится монтаж стропильной системы для четырехскатной крыши? На стены укладывается брус опоры, называемый мауэрлатом. Располагается этот элемент строго в горизонтальной плоскости и предназначен для выдержки геометрии готовой крыши.

Сверху на мауэрлат укладываются потолочные балки. При устройстве вальмовой кровли очень важно правильно установить накосные (диагональные) стропила. Внешне эти элементы напоминают раздвоенный по краям брус, который от конька упирается в углы стен дома.

Поддержка накосных стропил лежит на нарожниках – своеобразных ног конструкции. Если площадь кровли велика, дополнительную нагрузку принимают на себя шпренгельные фермы, установленные на затяжки.

Некоторые мастера крепят фермы прямо на балки, но здесь требуется мастерство и знание особенностей ремесла. Создание жесткого каркаса из подкосов, затяжек, стоек и ригелей принимает на себя львиную долю общей нагрузки на стропила.

Крепление диагональных стропил производится прямо к коньку. Снизу накосные стропила соединяют с мауэрлатом при помощи врезок и врубок, дополнительно укрепленных крепежами из металла.

После установки диагональных стропил переходят к рядовым. Шаг их монтажа зависит от сложности кровельной конструкции и веса покрытия, составляет обычно от 60 до 70 см. связка накосных стропил сверху осуществляется ригелем. Ригель выполняет защитную функцию, сдерживающую порывы ветра.

Прочность всей стропильной конструкции зависит от узлов соединения мауэрлата и стропильных ног.

После установки всех элементов стропильной системы, делается обрешетка, закладываются все слои изоляции и выполняется утепление кровли. Сверху укладывается финальное покрытие – профнастил, мягкая металлочерепица или иной кровельный материал.

Читайте подробней про устройство стропильной системы четырехскатной крыши и про все необходимые расчетные работы. Также рекомендуем провести монтаж водостоков, подробно об этом по ссылке

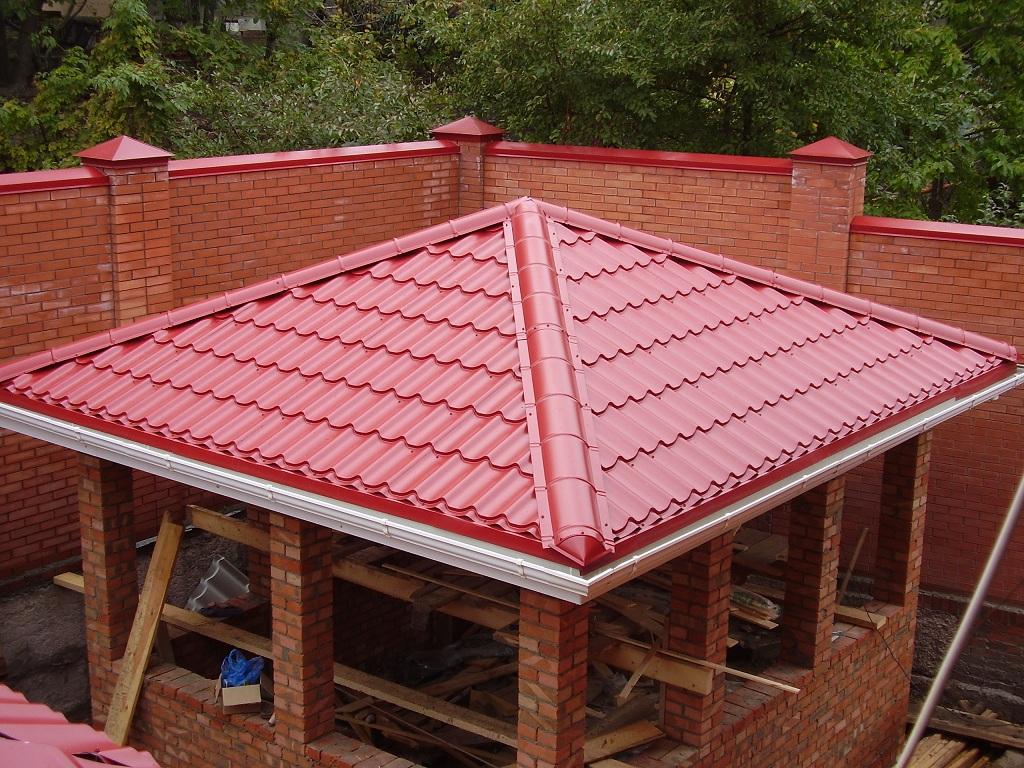

Четырехскатная шатровая крыша на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Четырехскатная шатровая крыша для беседки

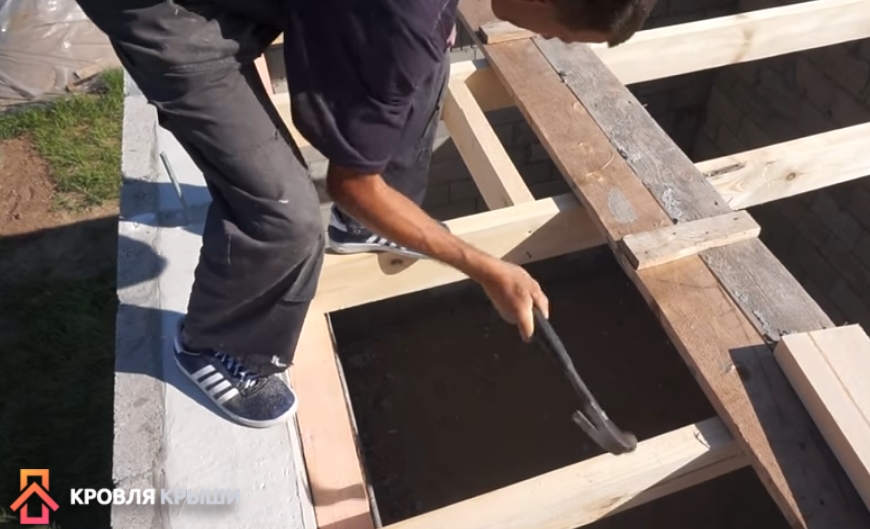

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания крыши прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Continue Reading Следующая страница Как рассчитать угол наклона крыши

Отличительные характеристики системы системы стропил

Рассмотрим, как выполнить четырехскатную кровлю самостоятельно, при этом обеспечив ее прочность и крепость. Подберём простую систему с главной опорой.

Так как только часть стропилин в главном разделе длинной стороны имеют полную длину и сходятся в зоне конька, не вся система стропил может быть перетянута затяжками — в зоне вальм они не заработает так, как в двускатной кровле. Также часто в борьбе за высоту чердачного этажа мауэрлат располагают намного выше поверхности пола и балок (затяжек). И поэтому исходить будем из того, что в нашем случае система стропил четырехскатной кровли не будет применять затяжки как компонент системы. Главную нагрузку в самом центре кровли будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

Обычная система четырехскатной кровли с опорой в зоне конька

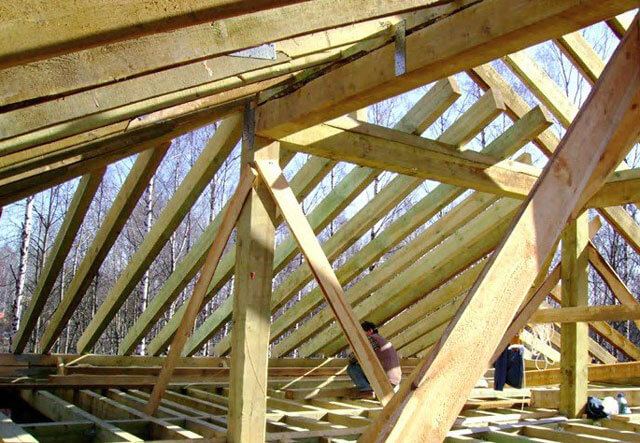

Коньковую опорную балку должны держать стойки. Чтоб воспринимать достаточно солидную нагрузку от них, в идеальном случае снизу обязана находиться внутренняя несущая стена. Если такой нет, балки перекрытия обязаны быть достаточно мощными, чтоб выдерживать вес главной части кровли. Например если цокольный этаж перекрыт сборными плитами из железобетона перекрытия, их несущей способности, в основном, достаточно и опоры стойки можно ставить на панели через горизонтальный брус из дерева.

Не обязательно опора обязана находится в зоне конька. Стойки могут находиться по сторонам от конька, другими словами территорий опирания, размещенных вдоль конька может быть две и больше.

На фотографии заметно, что конек не опирается на стойки.

Опирание конька выполняется по обоим сторонам вдоль конька на стойки. В этом случае стойки держат конкретно стропилины, балка не использовалась. Каждому стропильному бруску подходит собственная стойка. Достаточно крепкое решение.

Четырехскатную кровлю над маленьким строением можно установить без стоек

При маленьких пролетах (до 4 метров) можно обходится без стоек. Но если имеется возможность, хотя бы в территориях пересекания конька с накосами необходимо расположить по одной затяжке и стойке.

Маленькое строение перекрыто без применения стоек или затяжек

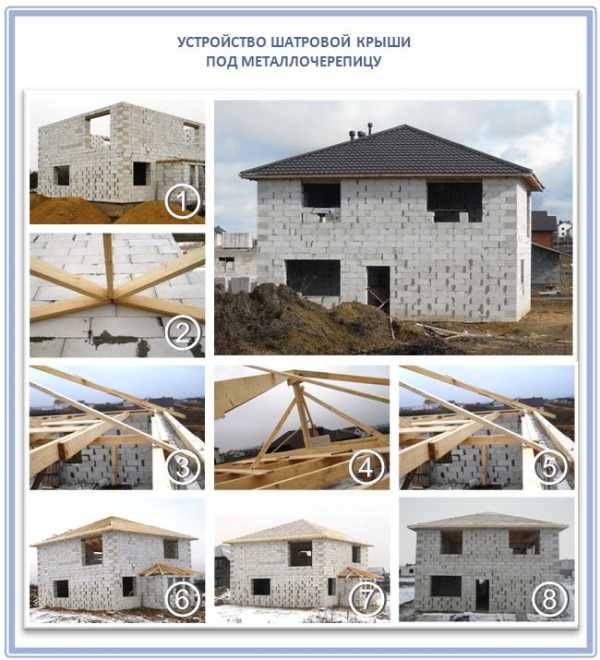

Система стропил шатровой кровли фактически похожа вальмовой четырехскатной. Только взамен конькового бруска рекомендуется установить главную опору. Или устроить закрытый опорный контур из балок и стоек.

Вариации системы стропил шатровой кровли. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно применять для различных типов вальмовых кровель.

Расчеты

Чтобы рассчитать материалы для крыши вальмового типа применяется целый ряд формул и таблиц. Основные данные, на которых базируются расчеты – это параметры постройки и проектные решения самой кровли. Даже в тех случаях, когда требуется самая простая вальмовая крыша для беседки, рассчитать ее должен квалифицированный специалист.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги по строительству малых архитектурных форм: беседки, гриль-домики и т.п. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Стропильная система и монтаж

Создание стропильного каркаса состоит из этапов:

• монтаж мауэрлата;
• укладка слоя гидроизоляции между стенами и основанием;
• установка стропил. При создании следует учитывать углы наклона. Основные стойки должны прикрепляться к мауэрлату.

Необходимо придерживаться, чтоб:

• изготовление стропильной системы происходило по схеме;
• стропила надежно прикреплялись к коньку.

Монтаж обрешетки также трудоемок. Обрешетку четырехскатной мансардной крыши создают из брусьев или досок. Расстояние между досками должно быть по рекомендации изготовителя кровли, устанавливаемой на стропильный каркас.

Для деревянных стропил мастера советуют использовать деревья хвойных пород зимней заготовки.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Вальмовая крыша: зарубежная классика

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

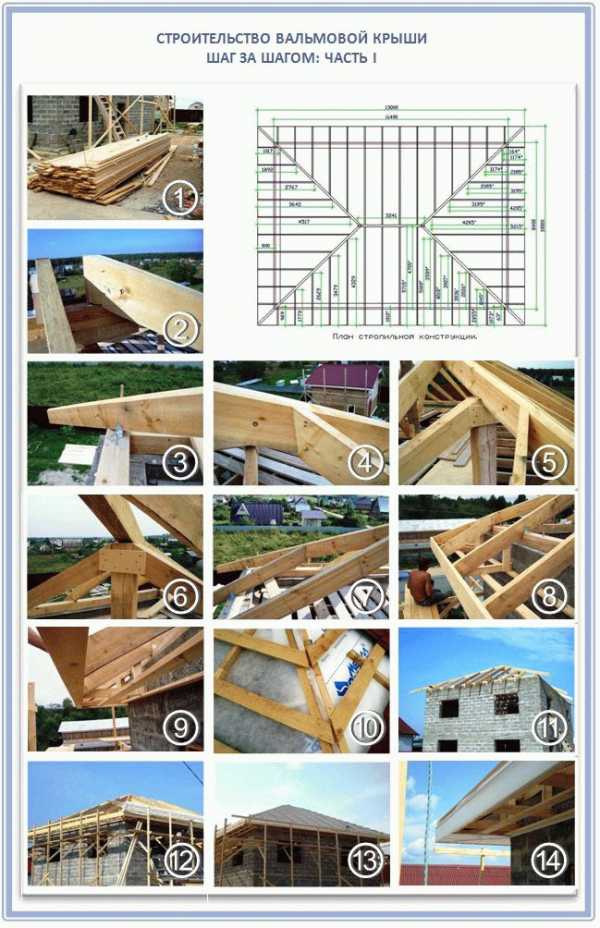

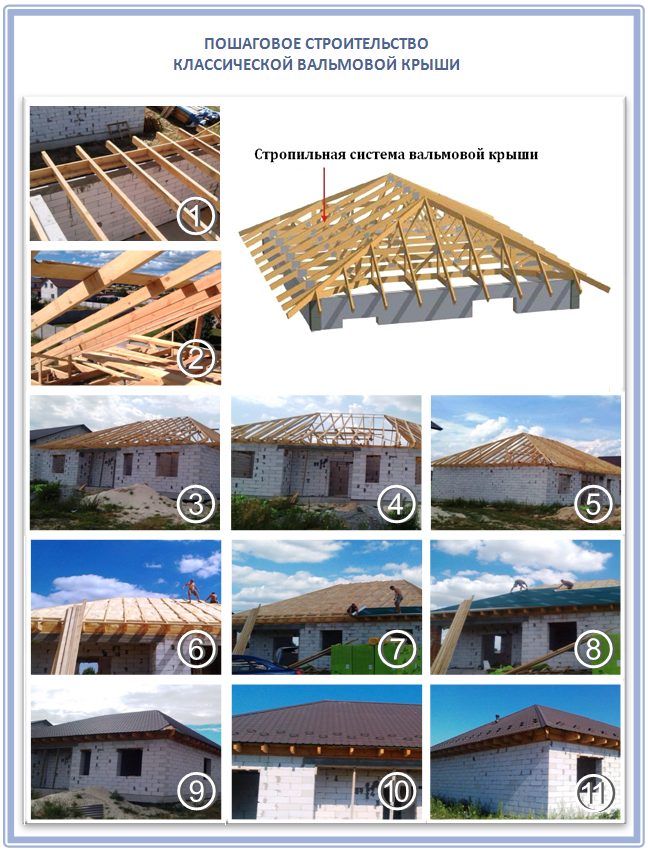

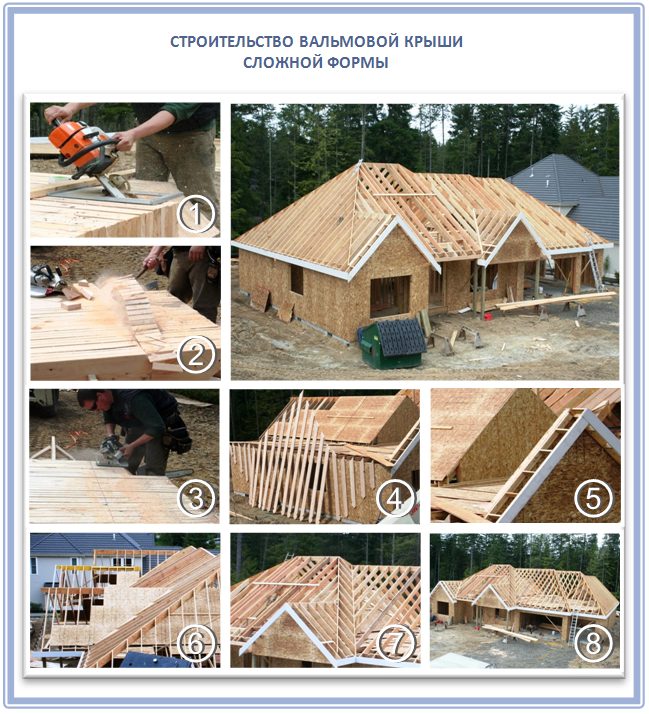

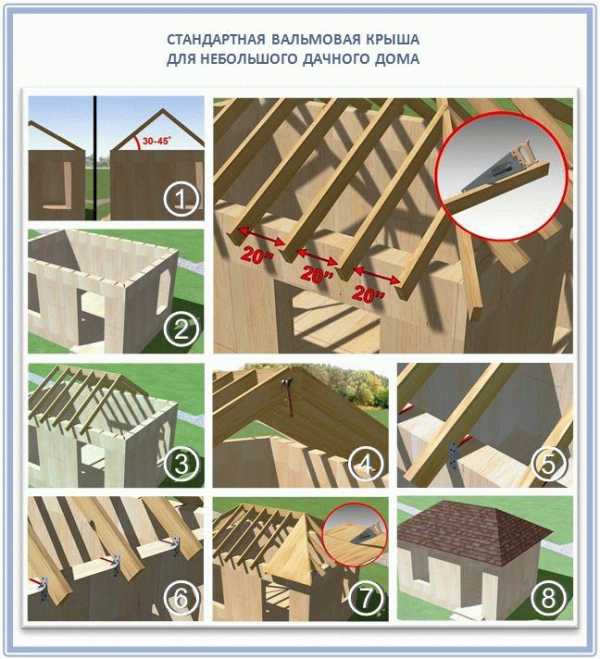

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

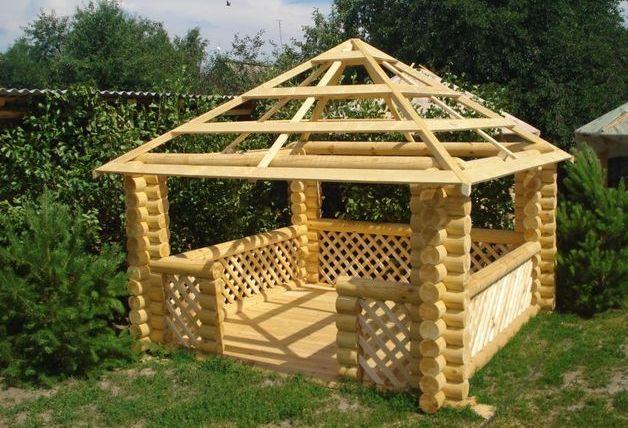

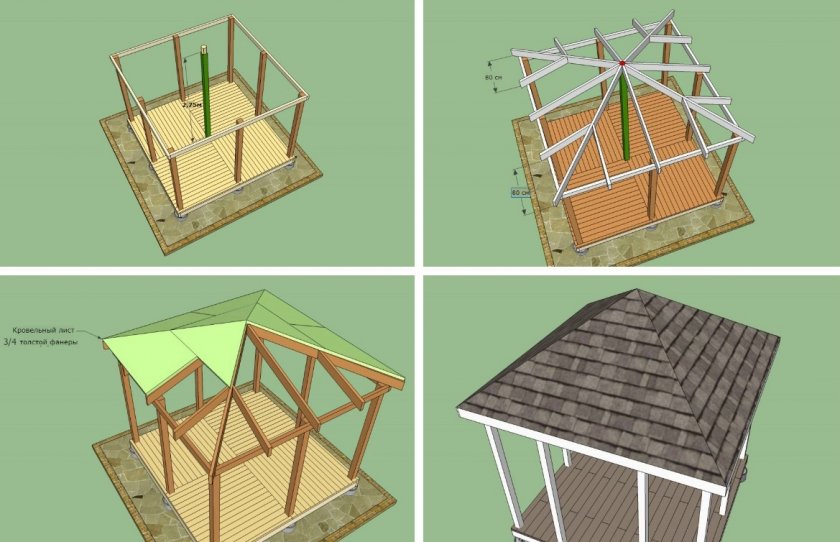

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

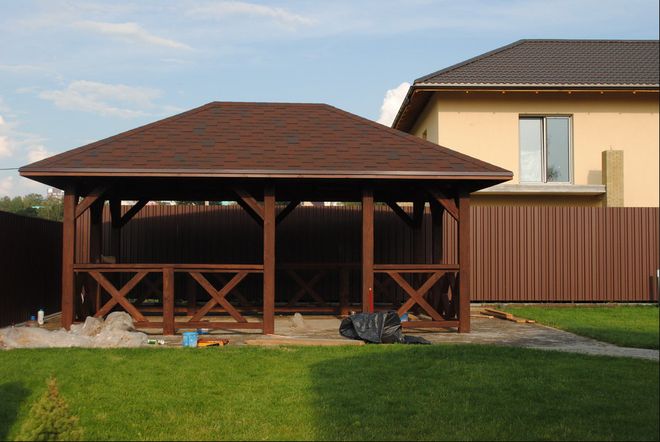

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Преимущества

1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

Стропильная система четырехскатной крыши

Устройство и конструкция четырехскатной крыши

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.
