Двухскатная крыша дома своими руками фото инструкция

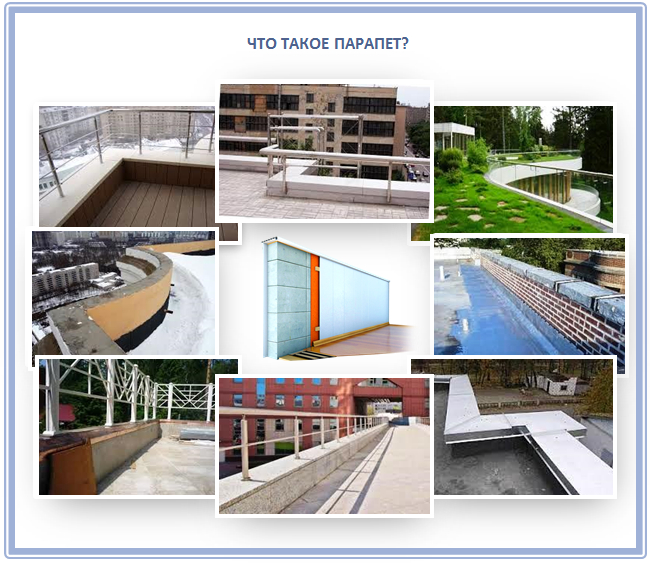

Функциональное предназначение парапета

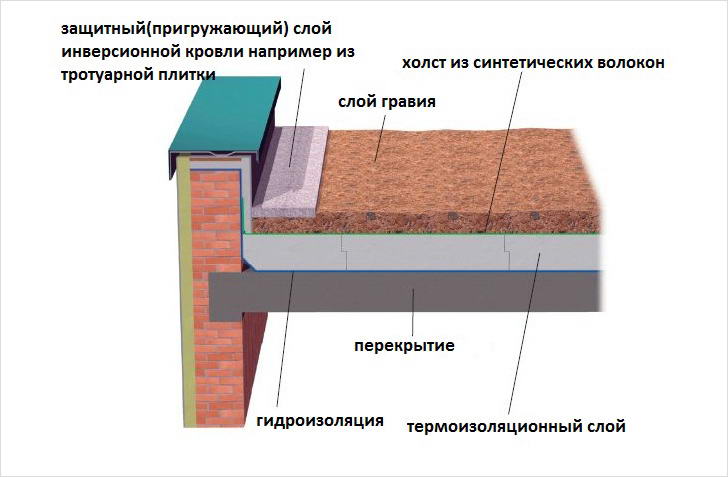

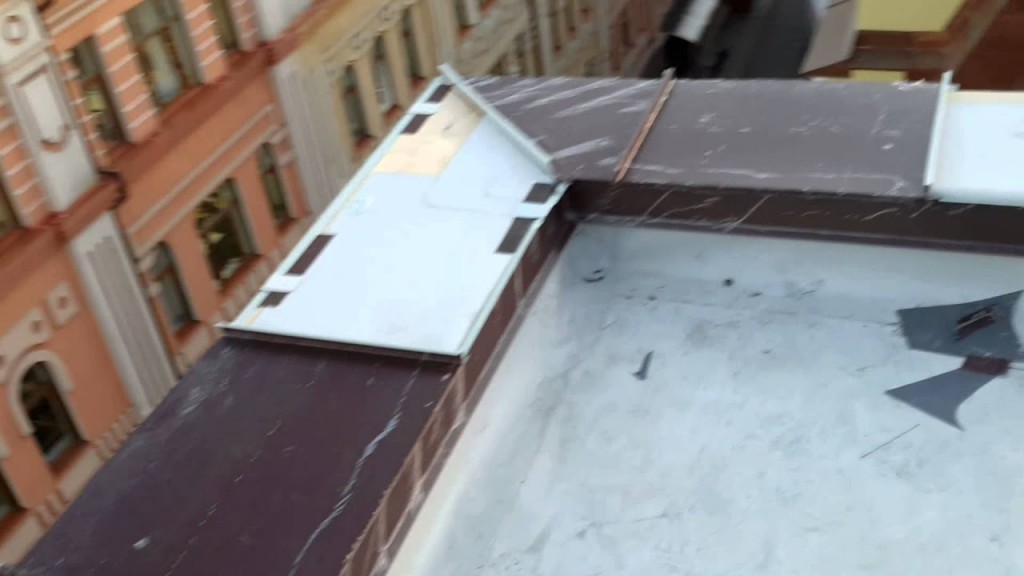

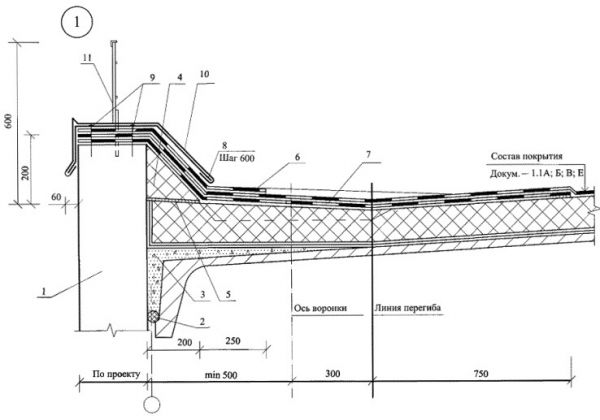

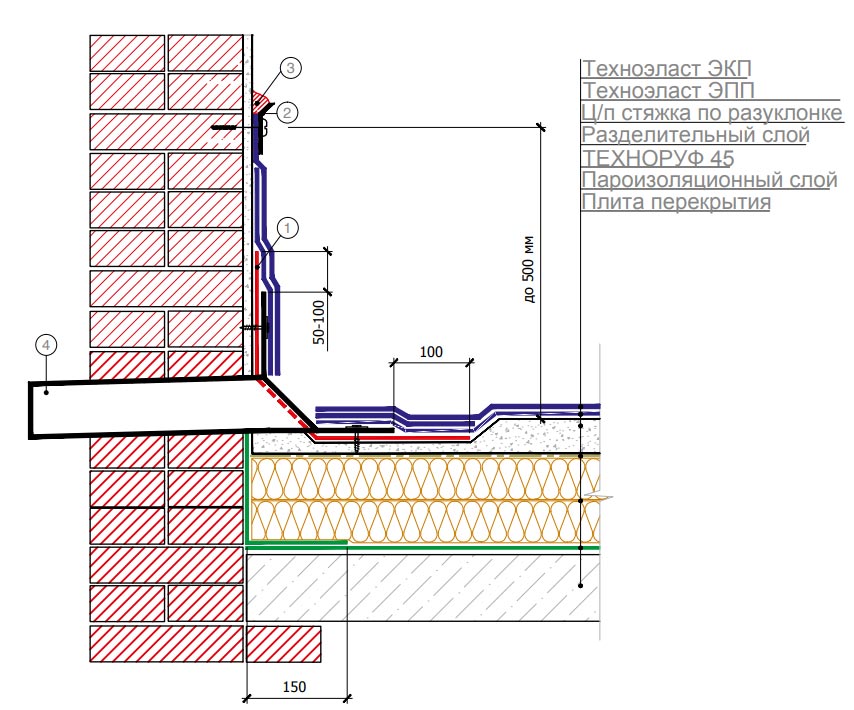

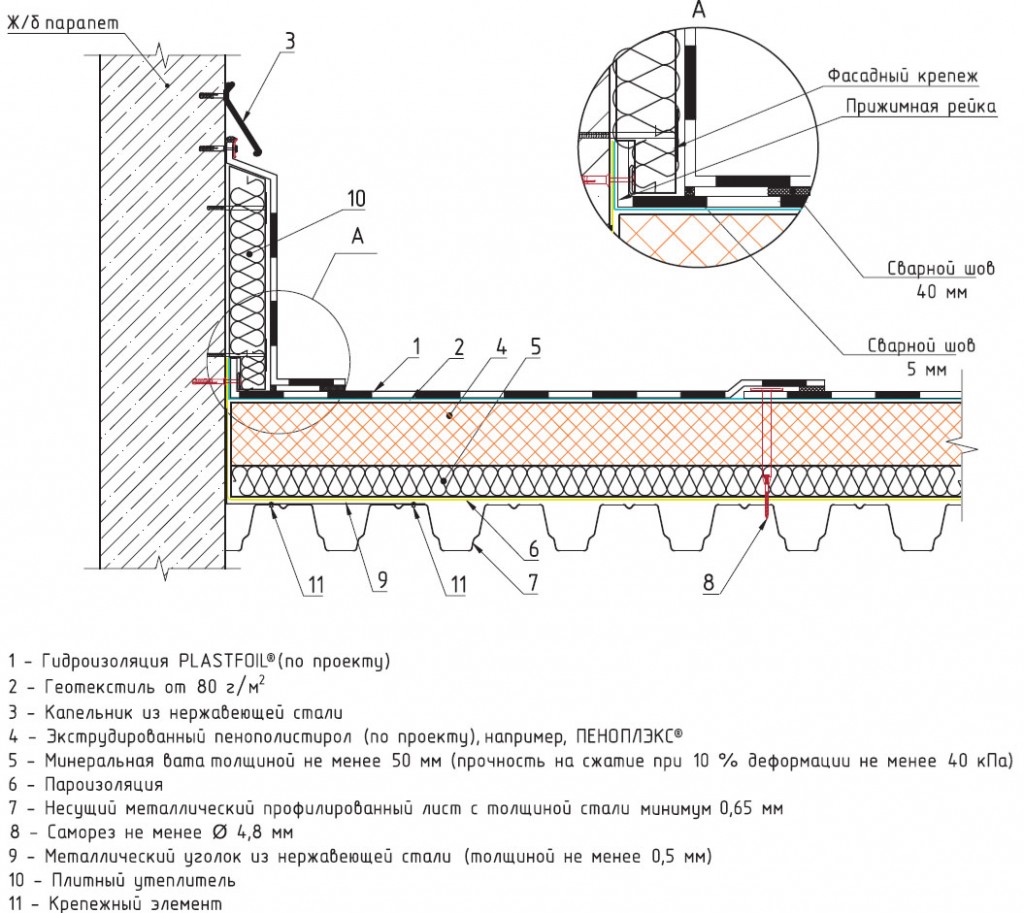

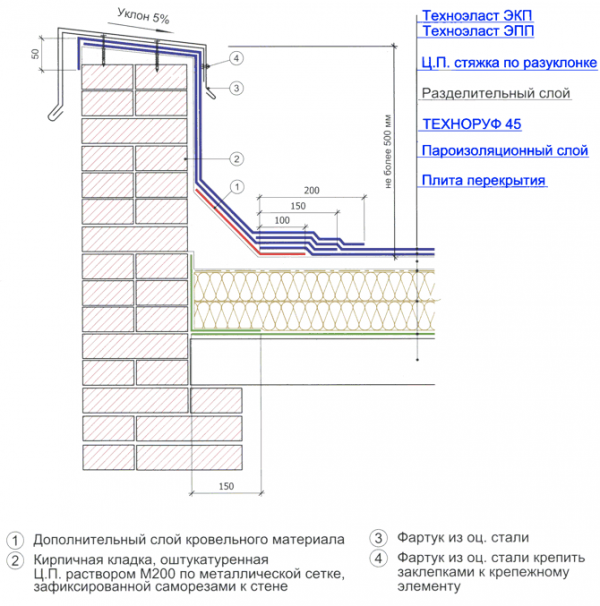

Устройство парапета на плоской кровле позволяет конструкции эффективно сопротивляться с порывами и давлением ветра. Отсутствие парапета способно вызвать отхождение кровельных материалов от конструкции и образования дыр в материале. Возводят данный конструкционный элемент из бетона, кирпича, металла или железного бетона. Специалисты отмечают несколько видов парапета:

• фигурный в виде перил;
• с двумя скатами или простой;
• сложный, с загнутым капельником под козырек;
• простой, где края капельника направлены в разные стороны;
• наличие конька с нижним креплением, который прикрывается козырьком.

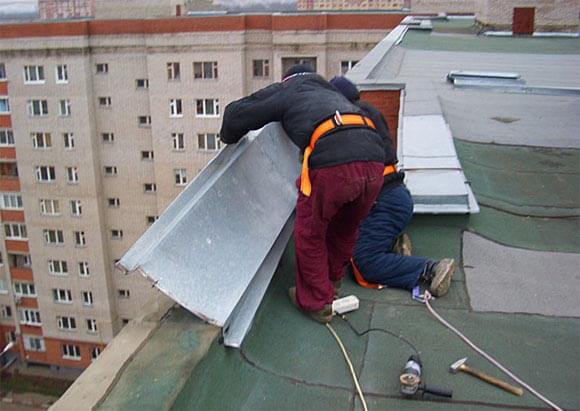

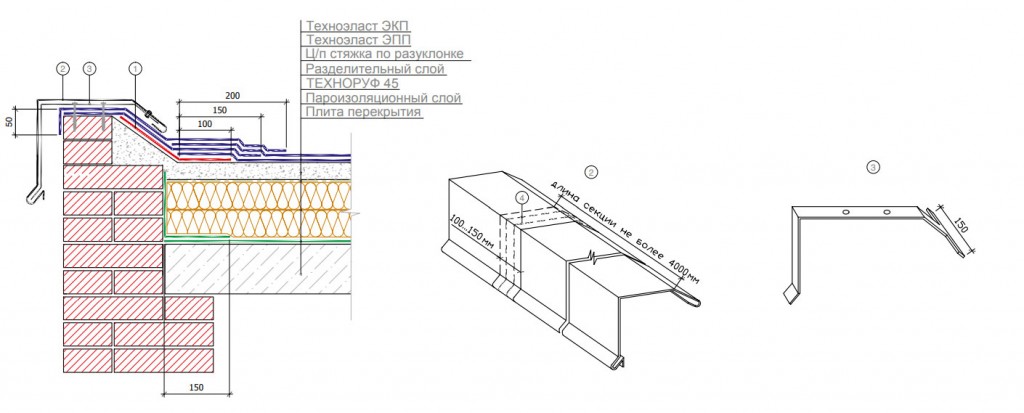

Для информации! В многоэтажных домах применяют оцинкованный лист, металлопрофиль или бетонную плиту, которые выполняют, роль фартука и защищают от снега.

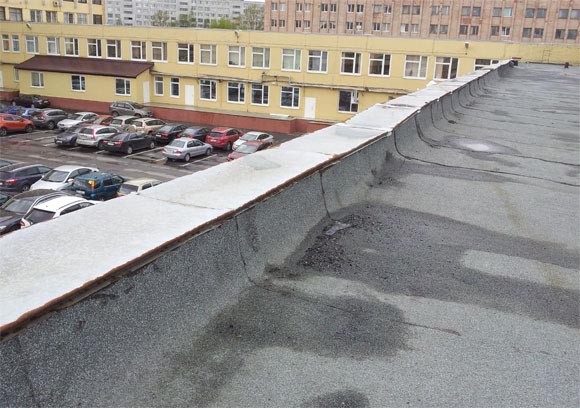

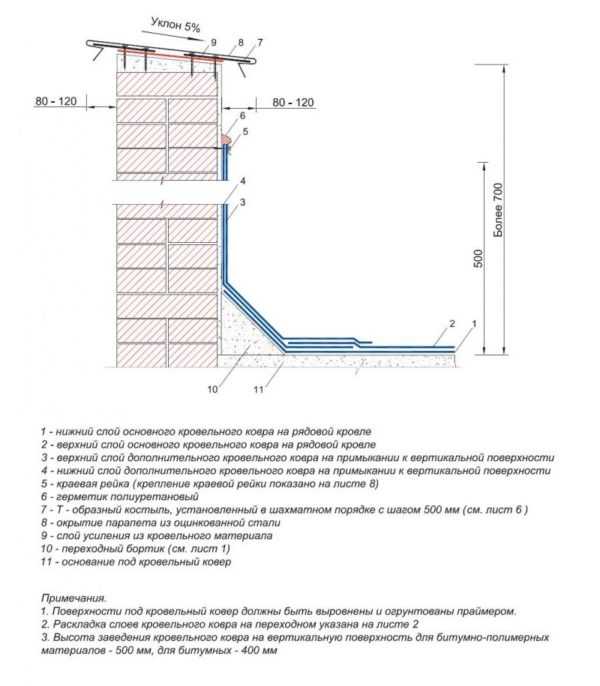

Как правило, кирпичный парапет устанавливают уже после выполнения перекрытий, их высота составляет 0,5 м по его внутренней поверхности, где оставляют специальные канавки, в которые вводят кровельный ковер.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Виды двухскатной крыши

Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.

Выделяют несколько вариантов двухскатных крыш (типы, виды):

Простая двускатная крыша — симметричная

Простая двускатная крыша — симметричнаяНаиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала. Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.

Явный недостаток – невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.

Простая асимметричная двускатная крыша

Простая асимметричная двускатная крышаУстройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.

Ломаная двускатная крыша, с наружным и/или внутренним изломом

Ломаная двускатная крыша, с наружным и/или внутренним изломом Такая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.

Естественно, простая двускатная стропильная крыша отличается от ломаной, не только визуально. Главная трудность таиться в сложности расчетов.

Составные части крыши

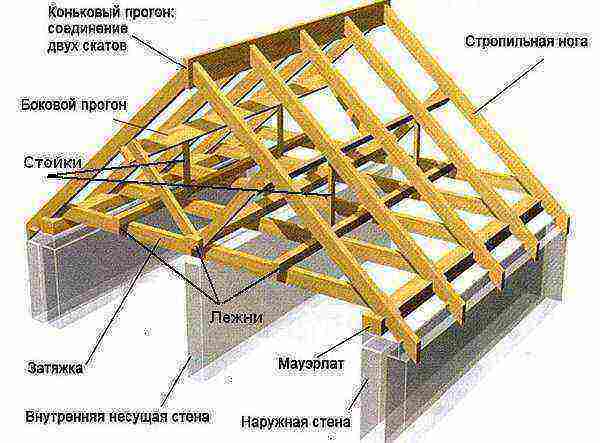

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

• мауэрлата;
• стропильных ног;
• вертикальных стоек;
• подкосов;
• затяжки;
• конька;
• лежня;
• обрешетки.

Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Устройство двухскатной крыши и конструкция стропильной системы

Щипцовая или двускатная крыша — это практичная, не сложная в монтаже и устройстве конструкция. Ее основные элементы имеют прочную защиту от различных негативных явлений. При правильно выполненном устройстве и выборе оптимального угла наклона скатов, чердачное помещение может быть использовано, как жилая комната. В этой статье мы разберем устройство двускатной крыши.

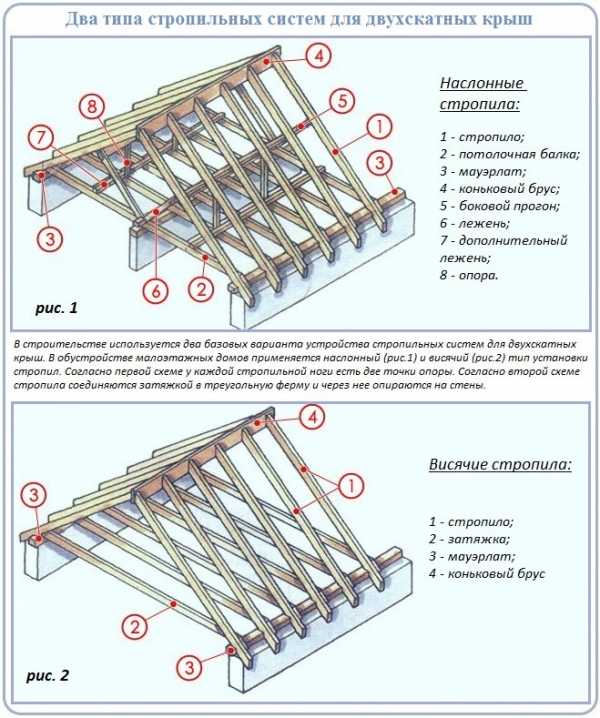

Виды стропильных комплексов

Конструкция стропильной системы двухскатной крыши может быть выполнена с использованием наслонных или висячих стропил. Разберем характеристику стропильной системы.

Наклонная

Наслонный метод — для установки необходимо наличие двух опор для низа и верха каждой стропилиной ноги. Используют такую конструкцию в деревянном доме, где есть мощные колоны или внутренние несущие стены. Данная система имеет свои конструктивные особенности, без которых их установка невозможна. Конструктивные особенности наслонного метода:

• За счет больших размеров перекрытия, конструкция требует дополнительных точек опор. Для достижения прочности используют дополнительные стойки и прогоны;
• При возведении стен из кирпича рекомендуется использовать мауэрлат;
• Установка опоры под коньковый элемент стропильной ноги.

Недостатком наслонного метода является влияние на планировку всего внутреннего пространства чердачного помещения. Если чердачное помещение планируется применять под хранение хозяйственных предметов, наслонный метод идеальный для устройства двускатной крыши.

Висячая

Висячий метод — для его установки необходимо наличие опоры для нижних стропильных ног. Используют в устройстве дома, где нет возможности зафиксировать опору под коньковый прогон. К основным конструктивным особенностям висячего метода относят:

• Стропильные фермы можно использовать для установки на стены готовых треугольников;
• Мауэрлат можно заменить на доску, которую укладывают на двухслойную гидроизоляцию;
• Затяжку выполняют из дерева.

Недостатком такой системы является то, что для ее возведения необходимо выполнить правильный расчет, который позволит грамотно выполнить карнизные узлы.

Стропильная система состоит из нескольких важных элементов:

• коньковый прогон;
• ригели;
• распорки;
• наклонные подкосы;
• стропильные ноги;
• вертикальные стойки.

В качестве материала для изготовления стропил и других элементов конструкции двускатной крыши, используют железо, железобетон и дерево.

Основные элементы и устройство крыши

Устройство стропильной системы двускатной крыши в деревянном доме состоит из двух наклонных скатов, расположенных под наклоном и срединных между собой в коньке. Торцевая сторона скатов напоминает форму треугольника, которая называется фронтоном. Конструкция двускатной крыши включает в себя следующие строительные элементы:

• Мауэрлат — это опорный брус крыши деревянного дома, его укладывают на верхнюю часть строения. Основная задача этой детали — равномерное распределение нагрузки от крыши на стены. В деревянном домике роль мауэрлата выполняет верхний венец сруба.
• Стропильные ноги — необходимы для устройства треугольника конструкции, ими фиксируют по обеим сторонам кровлю и соединяют в районе конька. Такой комплекс называется стропильная система. Стропила выполняют основной контур кровли, шаг установки ног зависит от размеров и формы кровельного покрытия.

• Стойки — представляют собой опоры, которые выполняют поддержку стропильной системы деревянных домов. Монтируют их вертикально в месте конька.
• Затяжка — выполняет задачу скрепления ног, за счет чего весь комплекс прочно фиксируется и не разъезжается.
• Лежни — также выполняют функцию поддержки всей конструкционной системы

• Прогоны — является элементом, поддерживающим конструкцию кровли.
• Подкосы — представляют собой наклонные опоры, которые устанавливают под определенным углом и соединяются в ферме. Такое устройство кровли позволяет возвести жесткую конструкцию, способную вынести абсолютно любые нагрузки.
• Обрешетка — представляет собой собранную систему из досок, сверху которой укладывается кровельное покрытие.
• Кобылки — данная часть устанавливается при условии, что ноги недостаточно длинные, за счет чего невозможно сделать свес. Двускатная крыша включает в себя данный элемент, с помощью которого формируются свесы.
• Свес — конструкционный элемент всей системы, отвечающий за быстрый и беспрепятственный отвод осадков. Свесы защищают стены и несущие части дома от разрушения, растрескивания и трещин.

Более подробно о том, как устроена двускатная кровля и для чего необходимы все конструктивные элементы можно узнать из видеоролика

Двускатная конструкция имеет несложную систему, которую вполне можно выполнить самостоятельно. При устройстве комплекса специалисты рекомендуют уделить особое внимание мауэрлату. Именно этот элемент отвечает за прочность строения и его длительную эксплуатацию.

Что такое стропильная система?

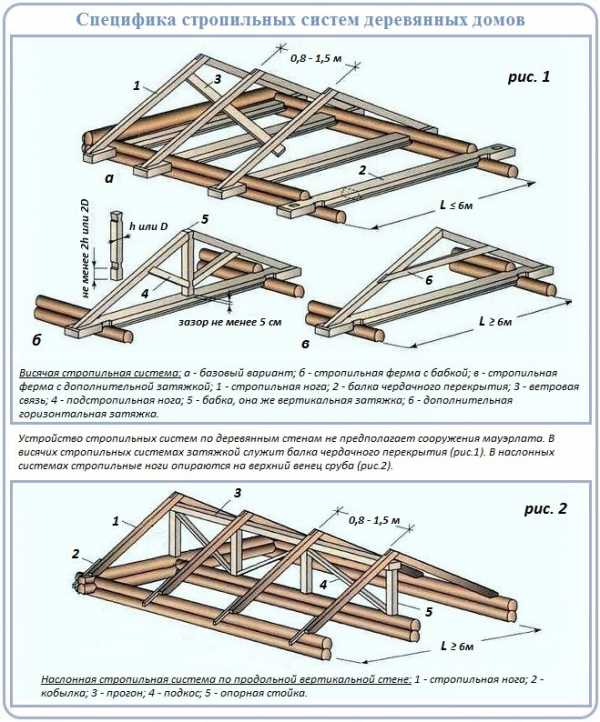

Виды стропильных систем: наслонные и висячие. На крайних опорах в здании расположены висячие стропила, потому что их ноги стропильные работают на сжатие и изгиб. Подобная конструкция создает горизонтальное распирающее усилие, передающееся на стены. Его снижают только при помощи металлической или деревянной затяжки, которая расположена у основания стропил внизу.

В этом случае балкой будет служить перекрытие. Такой вариант используется для постройки крыш с мансардами. Если затяжка устроена высоко, то она, конечно, мощнее и стропильное крепление будет гораздо более прочным.

Наслонные конструкции используются в сооружениях, имеющих среднюю несущую стену либо, когда есть промежуточные столбчатые опоры.

Края стропила опираются своим весом на стены дома. Их часть по средине опирается на внутренние стены и опоры, и значит, их элементы используются как балки – на изгиб. Подобная крыша получается в итоге значительно облегченнее прочих.

При постройке в конструкции используют по очереди висячие и наслонные фермы стропил над несколькими пролетами.

• Висячие стропила устанавливаются в таких местах, в которых нет промежуточных опор. При наличии наслонных, их устанавливают, при условии что расстояние между опорами не более 6,5 метров.
• Ширину стропил увеличивают за счет добавления еще одной опоры. Такая опора перекрывается наслонными стропилами размером до 12-ти метров, если же используются пара опор – то до 15-ти метров.
• В зданиях, построенных из бруса на венцы сверху опираются стропилы. Для упрочнения крепления, стропильные ноги закрепляют при помощи болта, нагеля, скобы.

Так, чтобы соединить вместе все составные части конструкции, применяют зуб, болты и накладки из металла. Карнизный свес, длина которого не менее 550 мм используется в качестве обвязки сверху для защиты от пагубного влияния дождя, снега и климата в целом.

С общей площадью постройки связан напрямую и тип стропил. Монтаж стропил обязательно проводится с соблюдением определенных нюансов. Нужно сначала провести правильный расчет системы стропил. Лучше если это будет делать квалифицированный специалист.

При ошибках в расчете может произойти весьма опасная ситуация – разрушение стропил из-за их неверного сечения. Иногда такие проблемы выявляются в некотором нарушении сочленений системы. Такие ошибки приведут к тому, что данную крышу нельзя будет эксплуатировать. Стропильная система двухскатной крыши, и ее расчет обязательно выполняются исключительно профессионалом.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

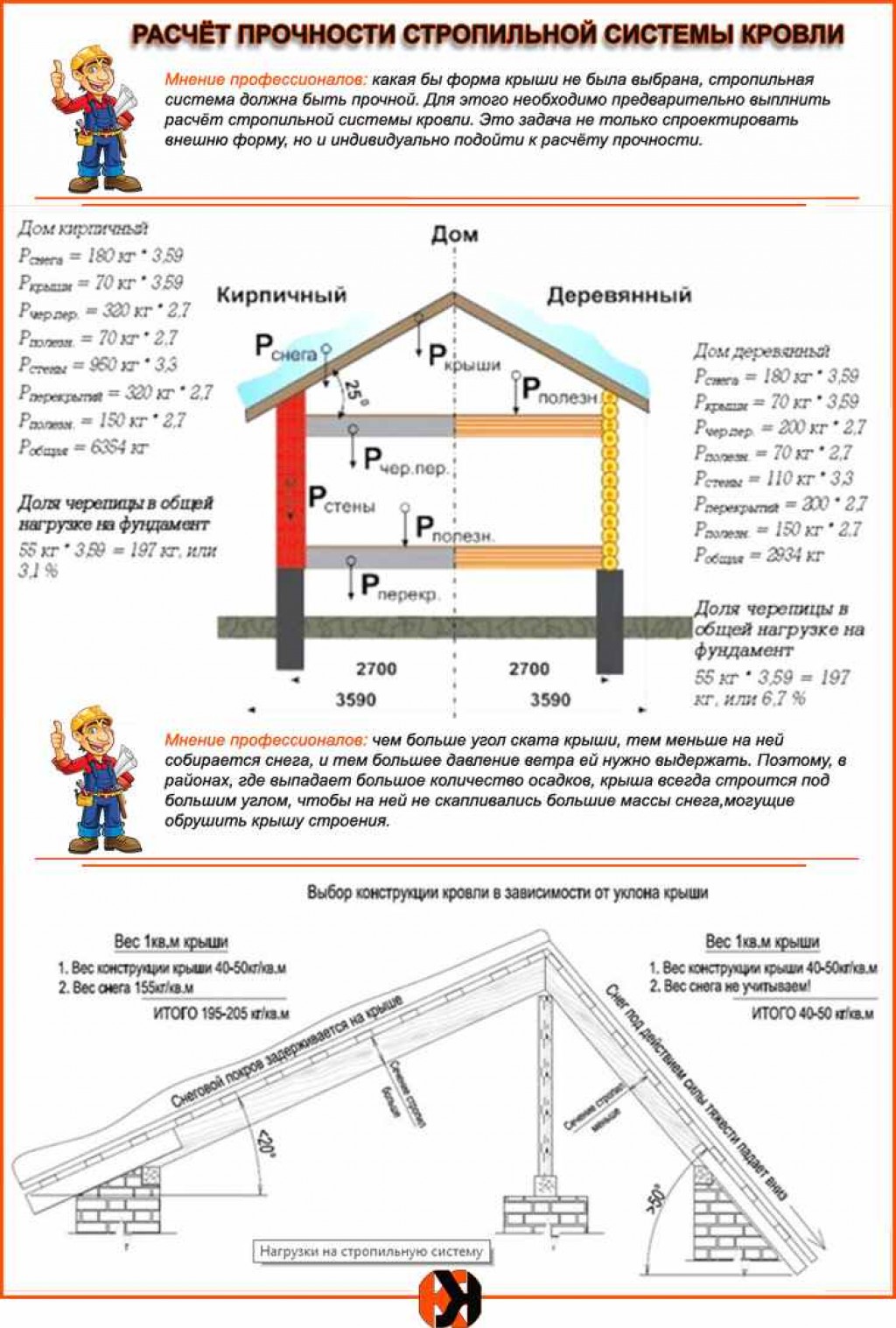

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

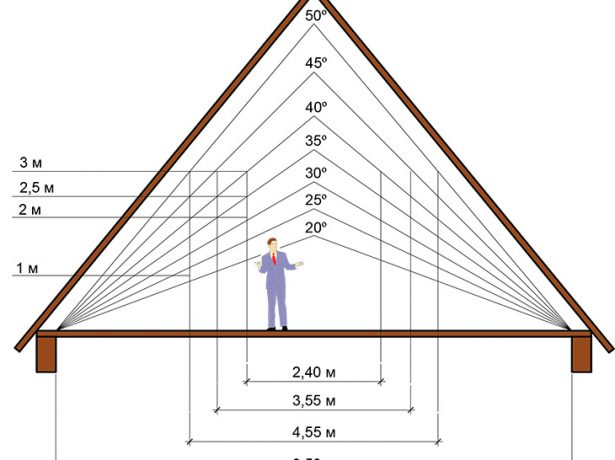

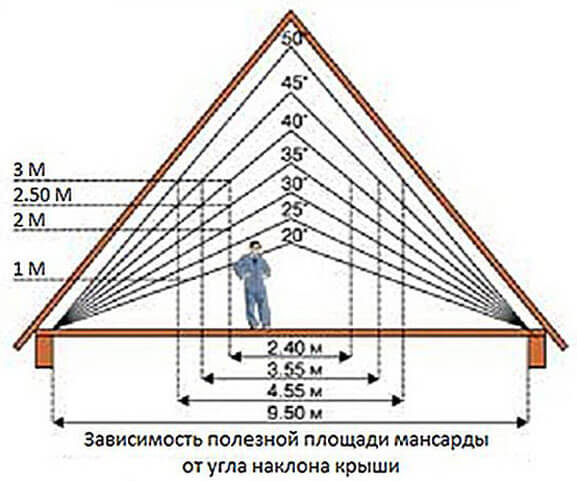

Угол наклона скатов двухскатной крыши

Расчет различных кровельных покрытий

Формулы для расчета площади двухскатной крыши.

Точный расчет площади кровли важен для приобретения оптимального количества материалов. В противном случае придется срочно докупать недостающее покрытие, когда работа по настилу кровли почти закончена, или у вас потратятся лишние средства на ненужные материалы. Следовательно, проведение правильного расчета необходимых материалов сократит лишние затраты на доставку недостающих кровельных материалов, что поможет в оперативном возведении здания. При расчетах следует учитывать то, что кровельные покрытия различаются способами установки, своими параметрами и весом.

Расчет потребности шиферного покрытия

При расчете шиферного покрытия необходимо учитывать и затраты на приобретение материалов на обрешетку крыши. Для обрешетки необходимо будет приобрести следующие материалы: деревянный брус сечением 50 на 50 мм, доски толщиной 30 мм и более. В общий расчет затрат на установку кровли следует также включить крепежные элементы, утеплительный материал, кровельный конек, фронтонные планки, водосточная систему и прочие дополнительные элементы. Также не следует забывать, что при размере восьмиволнового шифера 1750 на 1130 мм перекрываемая им площадь уменьшится за счет нахлеста листов. Верхние листы должны перекрывать лежащие ниже на 100-120 мм, а последующий в ряду должен перекрывать предшествующий на размер одной волны.

При этом данный шифер выпускается различной толщины, а соответственно, и веса, так, при толщине в 5,0 мм его вес будет равен 20 кг. Таким образом, выбирая размер и толщину шиферного покрытия, необходимо учитывать его нагрузку на стропильную систему.

Расчет потребности металлочерепицы

На схеме показана раскладка кровельного материала сразу на кровле.

Вычисление количества металлочерепицы, необходимой для перекрытия двухскатной крыши, имеет свои особенности. В основном характеристики металлочерепицы содержат общую и полезную ширину листа, которая обычно составляет 1,11 м. Таким образом, количество вертикальных рядов в скате определяется делением его ширины на полезную ширину листа. Количество горизонтальных рядов, в зависимости от длины листа, складывается из длины ската, нахлеста листов (150-250 мм) и карнизных свесов. При этом необходимо провести округление полученного результата до целого числа листов в большую сторону как по ширине, так и по длине ската.

Во время укладки кровли неизбежно получение большого количества нетехнологических остатков, которые на сложной конструкции могут доходить до 20 % от общего количества покрытия. Избежать лишних затрат подобного характера можно, если дом еще находится на стадии проектирования, путем изменения параметров ската или угла наклона кровли. В случае если дом уже находится на стадии строительства, то можно воспользоваться услугой, предоставляемой некоторыми фирмами-производителями по нарезке листов под необходимые параметры кровли, что при монтаже сокращает до минимума количество отходов. Расчет количества листов, необходимых для установки кровли, во избежание значительных ошибок следует производить только после уточнения размеров металлочерепицы, предлагаемой производителями.

Схема, показывающая какие размеры необходимо снять для расчета площади кровли.

Расчет необходимых материалов для установки металлочерепицы должен включить в себя и затраты на приобретение дополнительных элементов кровли: утеплителя, конька, снегоуловителей, отливов, ограждений и прочих материалов.

Немаловажными элементами при монтаже металлочерепицы являются ее крепежи. Основное крепежное средство для металлочерепицы – это специальный саморез с резиновой уплотнительной шайбой. Данные саморезы имеют более высокую стоимость по сравнению с обычными саморезами и кровельными гвоздями за счет антикоррозийного покрытия, окраски под цвет используемой металлочерепицы и надежной защиты монтажного отверстия от осадков. Их стоимость может достигать, особенно на сложных крышах, свыше 8 % от стоимости кровельных материалов.

Расчет материалов для мягкой кровли

По сравнению с другими покрытиями, расчет мягкой кровли наиболее прост. Зная общую площадь двухскатной крыши, длину ветровых, карнизных и коньковых элементов, можно легко рассчитать количество необходимых упаковок гибкой черепицы. Так как средняя площадь покрытия в одной упаковке равна 3 кв. м, можно определить, что на площадь стандартной крыши в 260 кв. м потребуется 87 упаковок гибкой черепицы. Крыши с более сложной конфигурацией потребуют приобретения дополнительного количества покрытия на технологические нужды.

Дополнительные элементы кровли рассчитываются, как и при использовании других покрытий. Немного иначе рассчитывается коньковый элемент, так как в данном случае применяются вентилируемые конек и коньковые элементы. Кроме того, при расчете кровельного покрытия необходимо учесть количество ориентированно-стружечной плиты, подкладочного ковра, кровельных гвоздей и дополнительных элементов.

Таким образом, для правильности расчета площади крыши, определения количества необходимого кровельного материала и сокращения расходов на его установку, необходимо еще в процессе проектирования дома определить материал кровли.

Расчет стропильной системы

Чтобы провести расчет основных параметров стропильной системы, пользуются следующим подходом (на рисунке):

• высота крыши равна отношению половины ширины крыши к тангенсу половины угла между скатами. Пример: угол между скатами равен 90º, а ширина крыши (величина АС) равна 4. Высота равняется 0,5·4/tg(90/2)=2;
• длина стропила рассчитывается по теореме Пифагора и равна корню квадратному из суммы квадратов высоты крыши и половины ее ширины. Пример: по значениям из предыдущего примера длина стропила составит корень квадратный из выражения 22+22 и будет равно 2,8 м. К полученной длине следует прибавить 0,3-0,5 м – это расстояние необходимо для козырька;
• площадь крыши рассчитывается как произведение длины стропила и протяженности (ширины) ската, умноженные на 2. Пример: Для предыдущего случая, при ширине ската 5 м, площадь крыши равна 5·(2,8+0,5)·2=33 м2;
• общая длина пиломатериала для обрешетки рассчитывается как произведение ширины ската на количество полос пиломатериала. Последнее значение равно отношению длины стропила, умноженного на 2, к шагу обрешетки. Стандартный шаг обрешетки составляет 0,3 м. Пример: для рассчитанной ранее крыши число погонных метров обрешетки равно (2,8+0,5)·2/0,3=22 м (округляется до большего целого значения).

• Стропильная система вальмовой крыши: расчет конструкции и технология монтажа;
• Как построить дом из дров и глины по технологии Cordwood? Узнайте в этой статье;
• Утепляем пол в частном доме: -uteplit-pol-v-chastnom-dome.

При расчете расхода досок и бруса для остальных элементов стропильной конструкции также используется теорема Пифагора. Шаг между стропилами для расчета числа ферм следует принимать 0,6-1,0 м.

Если дом возводится в ветреной местности, нужно уменьшить шаг между стропилами. Это упрочнит конструкцию и сильнее прижмет ее к основанию стен.

Этапы работ по монтажу

Самостоятельный монтаж стропильной системы довольно сложен, однако может быть выполнен без специальных навыков. Лучше всего к работе приступать втроем – так будет не только легче, но и безопаснее на высотных работах.

Этапы самостоятельного монтажа двухскатной крыши:

1. установка мауэрлата. Чем качественнее провести подгонку бруса, тем меньше будет задувать внутрь здания;
2. фиксация дополнительных (временных) опор, если ширина стен велика и нужно использовать вспомогательные перекрытия;
3. монтаж стропил, которые прибиваются к мауэрлату гвоздями;
4. установка остальных элементов конструкции, придающих ей прочность и жесткость;
5. укладка обрешетки (также на гвозди);
6. выполнение гидроизоляции. Для металлочерепицы необходима диффузионная мембрана, а для шифера достаточно обычного рубероида;
7. покрытие кровельным материалом.

В случае крутой крыши предусмотрите стационарную лестницу в одной из частей дома. Это упростит доступ к крыше для ремонта, чистки труб и пр.

Стропила – технология монтажа и требования к доскам

Особенности выбора досок для стропил заключаются в подборе одинаковых по своим параметрам материалов. Это вызвано требованием обеспечить прочность по всей поверхности крыши и свести к минимуму перекосы, вызванные неравномерным распределением массы.

Отбор досок следует проводить путем визуального осмотра, выявляя трещины, крупные сучки и другие явные дефекты. С однородной древесиной работать будет существенно легче, так как она выдержит любые нагрузки, прикладываемые во время монтажа.

Порядок установки стропил для классических двухскатных крыш:

1. Cоединяем на земле фермы, которые затем войдут в каркас стропильной конструкции (рис. 1). Во время работы контролируем правильность соблюдения углов, поскольку исправление ошибок в процессе работы выльется в значительные временные затраты;
2. Готовим мауэрлат к укладке стропильных «ног» – делаем на брусе углубления под стропила (используем ножовку по дереву и стамеску);
3. Устанавливаем стропила, собранные в фермы, используя отвес.

Во время прибивания стропил используются длинные гвозди (200 мм). Чтобы не расколоть древесину, просверлите по пути следования гвоздя отверстие (диаметр 6-7 мм). Это не уменьшит прочность стропила, однако предупредит раскалывание.

Рекомендуем к просмотру видео, которое поможет разобраться в тонкостях расчета стропильной системы и монтажа крыши:

От прочности и герметичности крыши зависит комфорт людей, проживающих в доме. Собирая двухскатную стропильную систему, следует находить баланс между количеством приобретаемых материалов и стоимостью. Экономить в угоду меньшей прочности крыши не стоит — это особенно актуально в регионах с суровыми погодными условиями.

Факторы, влияющие на проектирование

При большом количестве осадков в регионе крышу лучше делать островерхой

На размеры и пропорции крыши оказывают влияние погодные факторы. Конструкция должна сохранять стабильность при воздействии сильного ветра и осадков. Кроме того, нужно предотвратить протечки и порчу материала, вызываемую влагой.

Количество осадков

Для севера Европы характерны крутые островерхие крыши, что связано с большой влажностью воздуха и значительным среднегодовым количеством осадков. Это помогает дождю и снегу быстрее сходить с поверхности, не создавая добавочной нагрузки на фундамент и уменьшая разрушительное воздействие на покрытие. В регионах с подобным климатом уклон ската должен быть не меньше 45 градусов. Это относится и к тем местностям, где воздух обычно не влажный, но зимой выпадает много снега.

Сила и направление ветра

В регионах с ветреной погодой крыши делают пологими

Если в регионе часто дуют порывистые ветра, конструкцию делают пологой. Делать крутую крышу с углом больше 20 градусов в таких местах опасно – она может деформироваться. В районах с более спокойным движением воздушных масс можно возводить здания с плоской и высокой крышей.

Характер использования помещения

Здания без чердака обычно имеют небольшую массу, не предназначены для постоянного проживания и служат хозяйственными постройками. В таком помещении должен быть сквозной проход 160 см высотой и 120 – длиной. В целом строение не должно быть слишком тесным, его габариты не должны препятствовать техническому обслуживанию. Важно и соблюдение мер пожарной безопасности. Если строится жилое здание, чердачное помещение по правилам должно быть предусмотрено. Пользоваться им или нет, решают уже сами хозяева. На высоту крыши чердак влияет в соответствии с тем, существует ли нужда перемещаться по нему и в какой роли он эксплуатируется – как кладовая или жилая комната.

Если здание имеет небольшой вес и возведено на соответствующем фундаменте, высокая крыша будет создавать дополнительную нагрузку на основание, особенно если она выполнена из тяжелого материала. В этом случае высоту рассчитывают так, чтобы конструкция получилась достаточно легкой. Если фундамент и общий вес дома позволяют, можно монтировать и высокую крышу. При этом нужно представлять себе, насколько ее вид будет вязаться с архитектурным решением самого здания.

Как сделать стропильную систему двухскатной крыши

Прежде чем приступить к монтажу стропильной системы, необходимо проверить уровень несущих стен: расхождение по горизонтали не должно превышать 5 мм. Все углы должны быть прямыми (если иное не предусмотрено проектом). В местах крепления мауэрлата заблаговременно с шагом 1-1,5 м устанавливаются шпильки из стальных прутьев диаметром 10-14 мм. Нижние концы шпилек закладывают кирпичом в три ряда.

Стропильная система двухскатной крыши своими руками: установка мауэрлата

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Установка стропильной системы двухскатной крыши начинается с укладки и крепления мауэрлата. Вашему вниманию – пошаговая инструкция монтажа.

1. В месте укладки мауэрлата настилается 2-3 ряда рубероида – для гидроизоляции.
2. Измеряются расстояния между шпильками, все размеры переносятся на брусья мауэрлата.
3. В древесине высверливаются отверстия в отмеченных местах.
4. Брус сечением 100×100, 150×150 или 200×200 мм укладывается поверх несущих стен на шпильки, которые должны выступать на 30-40 мм. Между мауэрлатом и внешней стороной стен должно быть некоторое расстояние. Этот промежуток может быть заложен кирпичом.
5. На шпильках с помощью шайб большого диаметра и гаек крепятся брусья мауэрлата. Допускается приваривание гаек.

Примечание: в том случае, когда крепление шпильками невозможно, используют привязку мауэрлата проволокой или деревянными скобами. Длинную проволоку диаметром 3-4 мм замуровывают в стену за 3 ряда до окончания кладки. Скобы из дерева применяют в деревянных домах.

Установка стропил: основные правила

На этом этапе важно соблюдать точность расположения деталей и обеспечить надежное их крепление. Для этого используются:

• стальные уголки;
• шпильки с шайбами и гайками;
• кронштейны;
• металлические пластины.

Стропильная система двухскатной крыши предполагает соблюдение следующих правил во время подготовительных работ.

1. Для стропил выбирается хорошо высушенная, вылежанная древесина. Влажность материала не должна превышать 2,5%, в противном случае доски и брусья могут деформироваться.
2. Для подкосов и стоек пригодна древесина 3-го сорта, но необходимо минимизировать количество сучков.
3. Все детали, изготовленные из древесины, следует обработать антипиренами и антисептическими средствами.

Последовательность действий во время монтажа.

1. Подгонка первых стропил выполняется непосредственно на кровле. Это необходимо для того, чтобы не ошибиться в выборках в процессе фиксации к мауэрлату.
2. Соединенную друг с другом пару стропильных ног с выборками опускают на землю. Они послужат шаблоном для изготовления остальных стропил, установки крепежных элементов или выпиливания пазов для крепления на мауэрлате.
3. Определяется середина двух сторон мауэрлата со стороны фронтона, где временно крепятся вертикальные доски.
4. Поднимаются и крепятся крайние стропила. Для надежности их временно крепят к вертикально установленным доскам в центральной части.
5. Обе установленные детали связываются коньковым брусом.
6. Между стропилами натягивается шнур с двух сторон: по нему будет выполняться подгонка остальных элементов конструкции.
7. Поднимаются и временно крепятся остальные стропильные пары. Надежная фиксация выполняется после точной подгонки всех элементов.
8. Установленные стропила укрепляются подкосами и стойками. Если предусмотрено проектом – укладываются лежни и прогоны.
9. В том случае, если длина стропил в свесах не достаточна, они удлиняются кобылками.
10. Крепится обрешетка, шаг которой выбирается в зависимости от кровельного материала.

Некоторые нюансы монтажа обрешетки

Детали обрешетки крепятся саморезами перпендикулярно стропилам. По плотности различают следующие виды обрешетки:

• сплошная: поверх стропил укладываются плиты OSB или влагостойкой фанеры с небольшим компенсационным зазором в местах стыковки (используется для рулонных и других гибких кровельных материалов);
• разреженная: расстояние между брусьями составляет 450 мм и более (например, для шифера);
• стандартная: между элементами обрешетки должно быть 200-400 мм (для черепицы и металлочерепицы).

Важно: крепится обрешетка ко всем стропильным ногам. Выбирается древесина без сучков и углублений. Не допускается «синюшность», наличие гнили и повреждение насекомыми-вредителями.

Стропильная система двухскатной крыши. Фронтон: способы завязывания

1. Закладка кирпичом. Такой способ приемлем в случае возведения толстых стен из прочного материала: бута, кирпича и т.п.
2. Обивка алюминиевыми панелями, стальными оцинкованными листами. Такой материал надежно защитит от ветра и осадков. Недостатком является сравнительно высокая стоимость и теплопроводимость.
3. Блокхаус или деревянная вагонка. Фронтон такой крыши будет выглядеть эстетически привлекательно. Древесина хорошо сочетается с любым материалом, используемым для возведения стен и устройства гидроизоляции, но требует защиты от влаги.
4. Отделка виниловым сайдингом: этот материал практически не увеличивает нагрузку на несущие стены, не требует специальной обработки от влаги. Сайдинг является оптимальным бюджетным решением для завязывания фронтона. Крепят его поверх досок толщиной 20 мм, которые набивают на стропильные ноги, заполняя образованный ими треугольник.

Проект четырехскатной кровли

Помещения получаются комфортными и просторными, они идеально подходят для проживания.

Чертеж плана кровли четырехскатной крыши

Однако расчет и монтаж данной конструкции — непростая задача.

По этой причине довольно сложно сделать самостоятельно план кровли четырехскатной крыши, чертеж которой чаще всего заказывают профессионалам.

Уклон скатов такой крыши может составлять от 5 до 60°, в зависимости от атмосферных нагрузок, назначения чердака, а также типа кровельного материала.

Для районов с сильными и частыми осадками рекомендуют делать его значительным — от 45 до 60°.

Если в регионе дожди редкие, но при этом сильные ветра, наклон выбирают намного меньше.

Высоту кровельного конька рассчитывают при помощи тригонометрического выражения для прямоугольных треугольников.

Сечение стропил определяют, исходя из ожидаемой нагрузки — внешних воздействий и веса конструкции, а также степени наклона крыши.

При этом выясняют, какие стропила целесообразнее использовать, висячие или наслонные, необходимы ли дополнительные элементы — затяжки и раскосы.

Основные типы четырехскатных крыш

Вальмовая конструкция является одной из самых сложных, она образована двумя трапециевидными фасадными плоскостями с торцевыми треугольниками.

Чердачные окна размещают в скатах, фронтоны при этом отсутствуют.

Этот вид кровли наиболее надежен, крепок и обладает прекрасными защитными свойствами.

Он намного экономичнее двухскатной крыши по затратам, однако требует установки особой стропильной системы, дополнительных замеров и подгонки кровельного материала.

Если скаты сделать с разным уровнем наклона, получится силуэт ломаной крыши.

Шатровая конструкция имеет вид пирамиды — четыре треугольных ската соединяются вершинами в одном месте.

У данного типа кровли также отсутствуют фронтоны, а монтаж стропильной системы очень сложен.

Как правило, его возводят на небольших зданиях в форме квадрата или равностороннего многоугольника.

Полувальмовая крыша, ее еще называют датской, отличается от вальмовой наличием фронтона.

Чаще всего ее сооружают в регионах с сильными и частыми ветрами, защита от таких нагрузок обеспечивается при помощи конька, образованного пересечением двух скатов.

Высота парапета на плоской кровле снип

Ранее плоская кровля встречалась нечасто. В основном она использовалась при обустройстве производственных или коммерческих зданий.

Сегодня данная тенденция существенно изменилась, и такой вид крыши можно увидеть на любом сооружении, даже жилом. Объясняется это просто. Во-первых, цена обустройства плоской кровли невысока. Поэтому многие отдают предпочтение именно ей.

Во-вторых, она имеет оригинальный вид и многофункциональна, позволяет использовать пространство крыши для разных целей.

Плоская крыша – это гидроизоляционный материал, который уложен в несколько слоев на специальную основу из битума. При ее обустройстве важным элементом является так называемый парапет.

Он представлен в виде небольшого возвышения, установленного по всему периметру здания. Парапет служит барьером безопасности, который указывает границы крыши. Кроме этого, он ее защищает от ветровых потоков.

Без парапета крышу они могут сорвать или вовсе разрушить.

Также он отвечает за отвод влаги, которая образуется на кровле после дождя или других атмосферных осадков. Если его не соорудить, то вода будет течь по самим стенам.

Со временем избыток жидкости приведет к размыванию, содержащегося в них цемента, и они начнут разрушаться. Парапет направляет ее в специальный приемник, который устанавливается на крыше. По нему вода стекает внизу.

Кроме этого, зимой парапет препятствует образованию сосулек, так как его порог наравне со стенками здания.

Обустройство парапета крайне необходимо и выполняется по установленным правилам. В итоге он должен отвечать определенным требованиям, которые к нему предъявляются. Так, например, показатель высоты парапета прописан в СНиПе.

Парапет на плоской крыше: особенности

При этом его конструкция может быть разной – скатной или ровной. Также желательно использовать ограждения, которые производятся с учетом индивидуальных особенностей здания. Для этого разрабатывается специальный проект. В нем учитываются все требования обустройства парапета.

Парапеты на плоских крышах: варианты обустройства

Ограждения на плоской кровле обустраиваются разными способами. В зависимости от своей конструкции, они бывают:

1. Бетонные или железобетонные. Их можно встретить в высотных домах панельного типа. Обустраивают их в период возведения здания или после того, как сделана крыша.
2. Кирпичные. Они являются продолжением непосредственно стен здания. Процесс их возведение происходит в период главного строительства.
3. Металлические. Они представлены в виде металлических профилей, которые крепятся на специально подготовленные защитные детали. Для этого используются анкеры. В основном в качестве такого паркета используют нержавеющую сталь, поскольку оцинкованная в процессе эксплуатации может разрушиться впоследствии коррозии. Это ухудшит ее внешний вид и снизит срок службы.

Кроме данных вариантов, используют и комбинированные парапеты. Они включают в себя несколько разных материалов. Самый яркий пример такого парапета – это металлические перила, которые прикреплены на основание из кирпича или бетона.

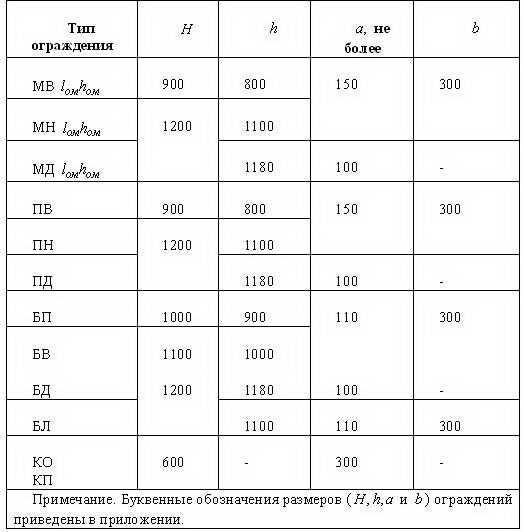

Высота парапета: какие предъявляются требования

Парапет – это сложная конструкция. При ее обустройстве важно учитывать разные нюансы. Высота парапета – это первый и наиболее важный параметр, за которым необходимо следить при обустройстве данной конструкции. Чтобы его узнать, потребуется изучить СНиП. В этой системе приведены все пояснения относительно данного вопроса. Он указывает ограничения высоты парапета для зданий разной высоты.

Так, на постройках с высотой менее десяти метров разрешается не обустраивать защитное сооружение на плоской кровле. А тем, у которых более десяти метров, наличие парапета необходимо. И совершенно не важно, эксплуатируется кровля или нет. В некоторых случаях этот фактор не учитывается.

Ограждение на плоской кровле при использовании крыши с разными целями обязательно. При этом количество этажей или высота здания не учитывается. Если крыша с уклоном, и он составляет одиннадцать и более градусов, то также делается ограждение.

При этом его высота должна быть больше шести метров.

Что касается особенностей возведения парапета, то есть тоже некоторые ограничения. Так, его высота должна находиться в диапазоне от 45 до 120 сантиметров. Но иногда можно встретить конструкцию гораздо выше.

В основном это заранее предусматривается особенностями здания или архитектурными идеями. При этом необходимо использовать дополнительные элементы при сооружении такого парапета.

Так, на него устанавливается защитный фартук.

Верхнюю часть парапета необходимо делать крепкой и прочной, чтобы она надежно была защищена от дождя, ветра, снега и прочего. В противном случае быстро разрушится. Для этого применяют оцинкованную сталь, медь, дополнительный слой бетона или гидроизоляцию рулонного типа. Они повышают ее прочность и стойкость к воздействию различных осадков.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

• Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
• Лиственница долговечна.
• Ель так же прочна, но больше подвержена влиянию влаги.
• Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
• Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
• Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Основные узлы стропильных систем

К основным узлам стропильной системы кровли можно отнести:

• Стропила. Они выполняют функцию скелета, оказывая поддержку внутренних и внешних элементов крыши, а также служат основой для прокладки коммуникаций;
• Мауэрлат. Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Он выполняет важную функцию – равномерное распределение нагрузки всей конструкции;
• Прогон. Предназначен для скрепления между собой стропильных ног и может располагаться как сверху, так и сбоку;
• Затяжка. Служит для фиксации стропил в нижней части конструкции;
• Подкосы и стойки. Обеспечивают максимально устойчивое расположение стропильных балок;
• Конек. Место соединения скатов кровли;
• Кобылки. Это продолжения стропильных ног, которые иногда обустраиваются;
• Ригель. Необходим для качественной и надежной опоры несущих элементов;
• Лежень. Поперечный брус, необходимый для распределения нагрузки.

Кроме перечисленных элементов, в конструкцию входят узлы крепления стропильной системы кровли. При их выполнении необходимо обязательно соблюдать определенные правила.

Важно! Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы.

Следует использовать такие виды креплений:

• С упором на конец перекладины;
• Зубьями в упор;
• Зубьями в шип.

Выбирать количество зубьев следует в зависимости от уклона ската, а дополнительная надежность конструкции может быть создана при помощи уголков из металла.

К основным узлам крепления стропильной конструкции относятся:

• Балочный узел;
• Мауэрлатный узел;
• Коньковый узел.

Балочный узел

При таком узле соединения элементов, в стропило выполняется вставка из зубьев в шип, а в поперечном участке перекладины делается углубление, соответствующее зубьям. Такое углубление или гнездо должно составлять не более 30% толщины бруса. Крепление выполняется специальными метизами с уголками из металла, или древесными брусьями, шипами и накладками.

Внимание! Если кровля выполнена из материалов с незначительным весом, а уклон ее ската не превышает значение 35º, то следует размещать основания опор таким образом, чтобы они упирались в площадь большую, чем сама балка.

Мауэрлатный узел

Такое крепление может быть выполнено как по жесткой технологии, так и по скользящей. Жесткая технология предполагает установку между мауэрлатом и стропилом прочного соединения, предотвращая возможность соскальзывания, прогиба или выскакивания. Для этого используются специальные опорные уголки с брусками. Полученный в результате узел скрепляется проволокой с применением метизов. При этом забивать гвозди следует наискосок, чтобы они входили в древесину наперекрест. Последний гвоздь должен быть вбит по вертикали.

В случае скользящего крепления совмещение выполняется с применением специального механизма, который позволяет передвигать стропильную ногу в необходимом направлении. Для этого выполняется врезка на опорах, на которые потом укладывается мауэрлат. Закрепляется конструкция, как и в предыдущем случае, скрещенными гвоздями. Такой способ обустройства узлов соединения позволяет всем узлам стропильной конструкции смещаться в некоторых пределах.

Внимание! Жесткое крепление при неопытности строителей может привести к повреждению стен постройки.

Коньковый узел

В этом случае крепление также может быть выполнено двумя видами – встык и внахлест. При стыковом соединении верхушка опор обрезается со скосом, как и угла наклона крыши. Они опираются в такие же подрезанные противоположные опоры. Крепление выполняется с использованием гвоздей, в количестве двух штук. Их забивают сверху под определенным углом. Швы, которые образуются между опорами, соединяют металлическими накладками или пластинами. Во втором случае скрепление выполняется стыковкой внахлест, не торцевыми частями, а боковыми участками и закрепляются при помощи болтов.

Примыкание кровли

Когда перекрытия уже возведены, а кровельный пирог уложен, необходимо позаботиться о надежности узлов примыкания. Существует два основных правила, позволяющих выполнить качественное примыкание:

• при высоте ограждения 50 см канавку выполняют размером в 25см, изоляционный материал крепят по уровню высоты канавки и фиксируют его металлической планкой;
• при высоте ограждения менее 50 см, гидроизоляционный ковер укладывают на всю площадь боковой поверхности, а сверху обрабатывают мастикой.

Более подробно об устройстве качественных примыканий плоской кровли можно узнать из видео ролика

Если кровля мягкого типа, то примыкание достаточно сложно выполнить, слабым местом такой конструкции является наличие прямого угла между ограждением и крышей. Для качественного устройства примыкания специалисты рекомендуют уменьшить угол наклона до 45 градусов. Такое действие поможет избежать деформации, растрескивание и промерзание всей кровельной конструкции. Заливка бетонного отлива в 45 градусов выполняется при помощи деревянной планки, которую предварительно обрабатывают антисептиками. На завершающем этапе работ планка и отлив накрывается изоляционным материалом, который укладывается внахлест.

Парапеты выполняют защитную, оградительную и эстетическую функцию. Наличие данного конструкционного элемента эксплуатируемых зданий позволяет не только обезопасить жизнь и здоровье людей, но и минимизировать риски образования разрушений изоляционного материала и несущих элементов строения. При качественно выполненных примыканиях, кровельная плоскость обеспечит надежную защиту от возможных протечек и растрескивания кровельного материала.

Один из важных вопросов возведения строений является обеспечение безопасности при обслуживании и проведении необходимых работ по ремонту крыши. С этой целью еще в процессе возведения здания периметр крыши огораживают соответствующими конструкциями. Конструктивно все крыши делят на скатные и плоские, а среди последних – разделяют эксплуатируемые и, соответственно, неэксплуатируемые.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Основные детали плана крыши

План двускатной кровли — чертеж либо рисунок, где схематически детально изображены конструктивные элементы крыши в нескольких проекциях. Чертеж двухскатной крыши составляется с учетом соблюдения всех этапов работ, согласно которого в будущем и происходит ее возведение. Схема может отображать:

• используемые брусья для обрешётки;
• стропилины и балки;
• схему укладки теплоизоляции и гидроизоляции;
• схема размещения покрытия кровли;
• места дополнительных креплений;
• система вентиляции, дымохода и вентиляции.

Важно! Существенно сократить расходную часть на приобретение строительных и кровельных материалов можно при условии грамотно составленного плана кровли.

В состав чертежа в обязательном порядке должна входить расчетная часть стропильной системы. Такая информация позволит понять способность максимальной нагрузки, которую может выдержать крыша. Помимо расчетов схема кровли должна иметь план:

• ливневой канализации;
• места соединения скатов;
• площадь используемого комплекса;
• схему примыкания крыши к парапету, в том числе без прижимного профиля;

Для информации! Схема конструкции должна четко отображать тип крыши, а также быть понятной и содержать в себе все детали.

Определение угла наклона скатов

На данном этапе можно обойтись без формул, поскольку покатость крыши зависит от того, какой кровельный материал будет на нее настелен. То есть существуют определенные диапазоны углов наклона крыши, допустимые для жесткого или мягкого покрытия, тяжелого или легкого. Также играет роль климатический фактор – чем больше осадков выпадает за год в вашей местности, тем круче должен быть угол скатов, в идеале – в пределах от 45 до 60 градусов. И, напротив, там, где сильные ветры, нужно сделать уклон как можно меньше.

Если вы планируете укладывать на обрешетку профнастил, то с учетом сравнительно небольшого веса материала, максимальный угол стропил можно сделать до 35 градусов. Что касается минимального наклона, нежелательно делать его меньше 12°. Для металлочерепицы максимальный угол крутизны скатов соответствует 27°. Минимальная крутизна поверхности для шифера не должна быть больше 22°. Мягкую кровлю можно уложить с наклоном от 6° до 15°. Лучше всего зависимость углов скатов от материала и соответствие градусов процентам определять по таблицам.

Таблица выбора материала по углу уклона кровли

Минимальный уклон крыши

в соотношении высоты ската к заложению (формула i = H:L)

Кровли из рулонных битумных материалов: 3 и 4 слоя (наплавляемая кровля) Ондулин Волнистые асбоцементные листы (шифер) Керамическая черепица Битумная черепица Металлочерепица Цементно-песчаная черепица Деревянная кровля Примечание. Заложение – длина проекции ската на горизонтальную поверхность

Таблица соотношения градусов и процентов

Следует помнить, что с увеличением угла наклона кровли становится больше и ее площадь, а значит, материалов для укладки на обрешетку понадобится больше.
