Долговечный фундамент из блоков ФБС: как укладывать блоки правильно

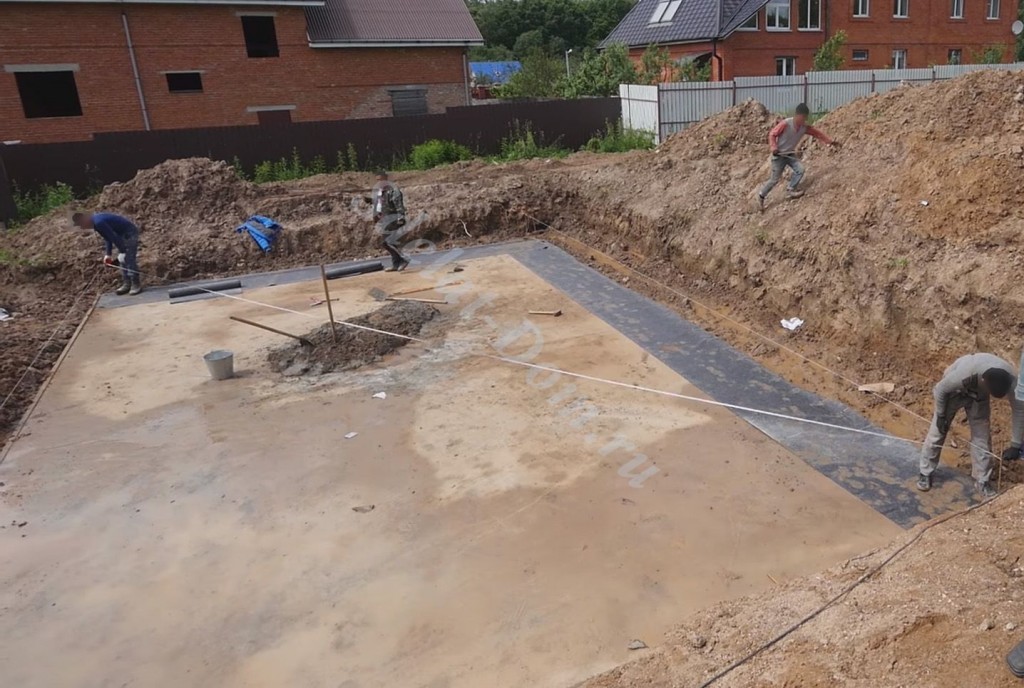

Разметка и подготовка котлована

Ширина траншей делается такой, чтобы в них можно было свободно разместить блоки и выполнить их гидроизоляцию

Прежде чем начать возводить фундамент из блоков, нужно правильно провести геологические исследования для определения глубины залегания нулевого цикла и определения глубины промерзания грунта.

• Следующим этапом готовят участок. Снимают верхний плодородный слой почвы. Выравнивают поверхность и к будущему фундаменту подводят необходимости заранее делают водоотвод под будущую дренажную систему.
• На подготовленном участке нужно сделать разметку под строение с помощью теодолита или колышков, бечёвки и уровня.
• Далее приступают к земляным работам. Роется котлован в форме нескольких траншей, повторяющих расположение несущих стен здания, согласно плану. В случае если ведётся строительство крупного здания, целесообразно нанять экскаватор.

Особенности строений из газобетона, которые необходимо учесть

Выдающимися свойствами газобетона является его малый вес и низкая теплопроводность, которые определяют не только конструкцию и толщину стены, её вес, но и характер работы кладки при неравномерной осадке здания. Газобетонный блок способен выдерживать достаточно значительные сосредоточенные и распределённые сжимающие нагрузки, но практически не противостоит изгибающим усилиям. Однако, именно они начинают воздействовать на стену при неравномерных осадках основания.

Цокольная часть фундамента дома из газобетона.

Дома, сложенные из брёвен и бруса, имеющие стены, созданные по колодцевой технологии, даже кладка из обыкновенного кирпича, гораздо менее чувствительны к подобным воздействиям. Объясняется это как характером материала, длиной элементов и способом их соединения, так и тем, что последствием разрушения газобетонного блока, обычно становится сквозная щель от внешней до внутренней поверхностей стены. Её образование, даже не влияющее на прочность сооружения, значительно ухудшает теплотехнические показатели здания, которые и являются важным мотивом выбора газобетона в качестве стенового ограждения.

Таким образом, обстоятельствами, рассматриваемыми при выборе типа фундамента для дома из легкобетонных блоков, является малая масса стены и очень незначительная её жёсткость. Для увеличения сопротивления конструкции изгибающим нагрузкам рекомендуется устройство армированных поясов на уровне первого ряда блоков и в других сечениях, но нужно понимать, что их возможности не безграничны и лучшим решением будет максимально жёсткое основание.

Виды фундаментов из блоков

Фундамент из блоков фбс возводится в короткие сроки строительства и при условии малоэтажности строения. В их составе произведена замена щебенки из извести на гранитную фракцию.

Поэтому такие блоки с успехом применяют для постройки погребов или подвалов, внутренних стеновых перегородок и др.

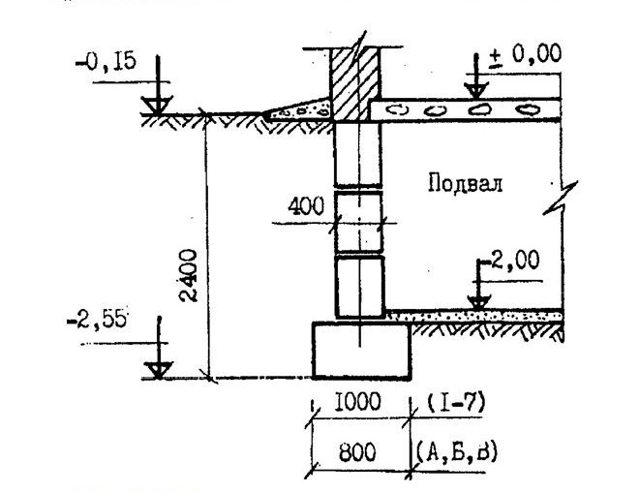

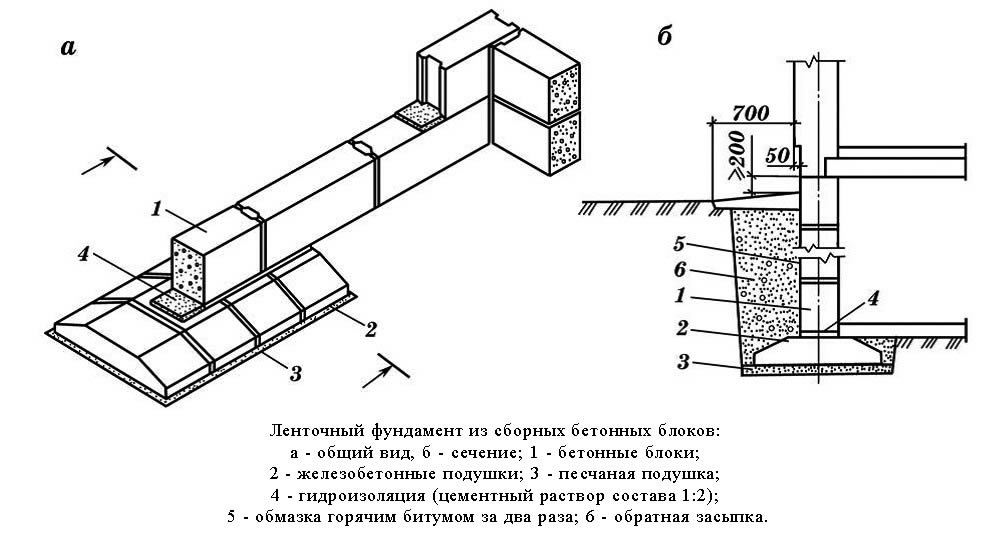

Схема устройства фундамента из блоков

Фундамент из этого материала несложно сделать собственноручно, он имеет достаточно небольшой вес и прост в укладке.

Ленточный фундамент для дома из блоков выполняется в случае постройки зданий из кирпича или шлакоблоков. Он монтируется в виде полос из бетона, которые размещаются вдоль всех несущих элементов конструкции.

Для возведения основы под кирпичный дом преимущественно используются керамзитобетонные блоки.

В последнее время вместо кирпича применяют газосиликатные блоки. Они легче по весу и имеют большие размеры. Для домов, строящихся из этого материала, оптимальным будет ленточный фундамент под газосиликатные блоки.

Ленточный фундамент из блоков – распространённый вид строительства основания. Перед выбором материала для укладки фундамента важно правильно расшифровать аббревиатуру. В ней первая цифра говорит о длине изделия, вторая означает ширину, третья является высотой. Например, можно встретить ФБС 2-2-4. Это значит, что бетонный блок имеет типоразмеры 20х20х40 см. Такое опорно-несущее основание наиболее целесообразно применять при малоэтажном возведении легких зданий или дачных домиков.

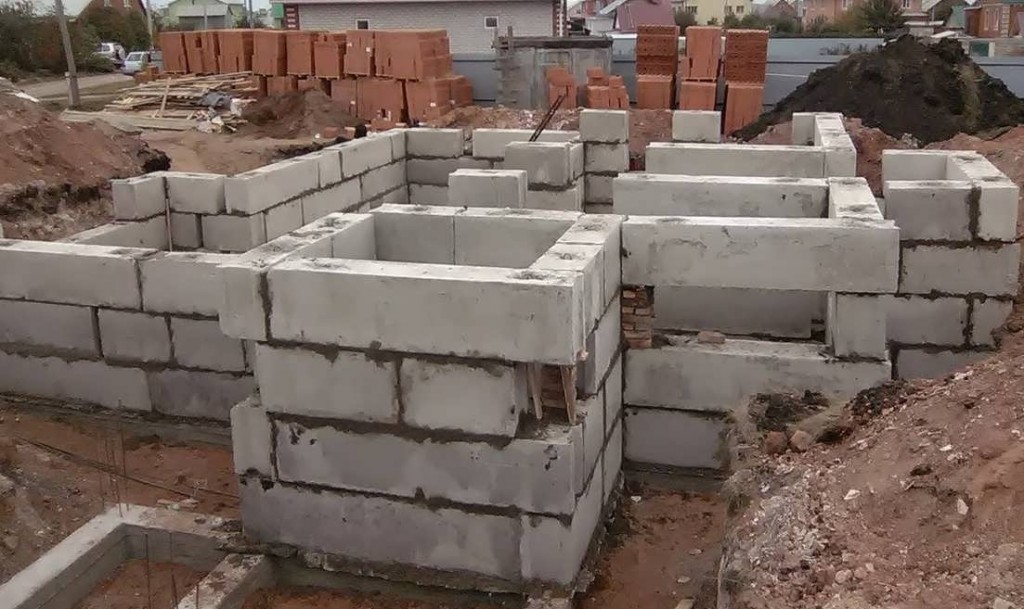

Столбчатый фундамент из блоков применяется при строительстве не тяжелых конструкций с легкими крышами. Такое основание представляет собой вкопанные в землю столбы на пересечении стен в доме и пролетах между ними. Высота каждого блочного столба должна быть около 40 см. Для монтажа фундамента вырываются ямы, засыпаются гравием и слоем песка и трамбуются.

Блоки кладутся на цементную основу. Опорно-столбчатое основание отлично подойдет для возведения на песчаных почвах, а также грунтах с повышенной кислотностью и степенью промерзания. Столбчатый фундамент из блоков является наиболее экономичным основанием.

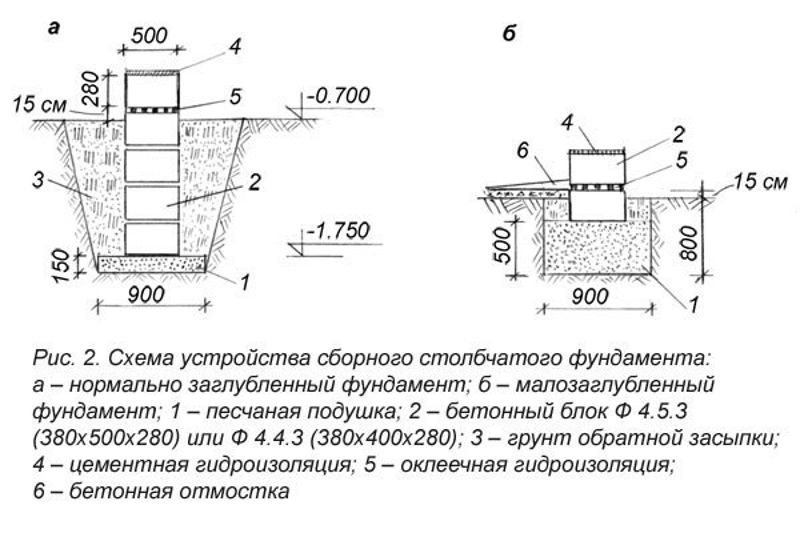

Схема столбчатого фундамента из блоков

Основные этапы

Стандартная пошаговая инструкция по укладке ленточного фундамента включает:

• Подготовительные работы: разметку, копание траншеи.
• Укладку и трамбовку песчаной подушки.
• Обустройство основы: монтаж широких плит ФБС или монолитная бетонная стяжка.
• Укладку фундаментных блоков.
• Гидроизоляцию и при необходимости — утепление.

Возведение столбчатого фундамента из ФБС почти ничем не отличается, за исключением заливки битумной мастики под сваи или тумбы вместо монолита из бетона. Условно все работы можно разделить на два этапа: подготовительный и непосредственно укладку блоков. Схему размещения важно сделать заранее, заполнение щелей кирпичом или бетоном допускается, но это приводит к снижению прочности конструкции. После определения и разметки главных осей, в нужные точки вбивается жесткая арматура, которая проверяется по мере разрытия траншеи на отклонение по вертикали отвесами.

Подушка под основание стандартная: не менее 10 см щебня и 5 песка (для глинистых грунтов она трехслойная, до 60 см, крупнофракционный наполнитель засыпается в качестве среднего слоя). Обязательным условием грамотной подготовки подушки является обильное увлажнение и трамбовка. Стены траншей, вырытых в сыпучих грунтах, нуждаются в защите от осыпания. Далее, на уплотненный песок заливается тонкий слой бетона (2–3 см), выжидается определенный промежуток времени до минимального набора прочности. В виде альтернативы цементной стяжке под фундаментные строительные блоки может использоваться кладочная сетка. Укладывать первый ряд разрешается только после высыхания подушки и бетонной прослойки.

Особенности технологии

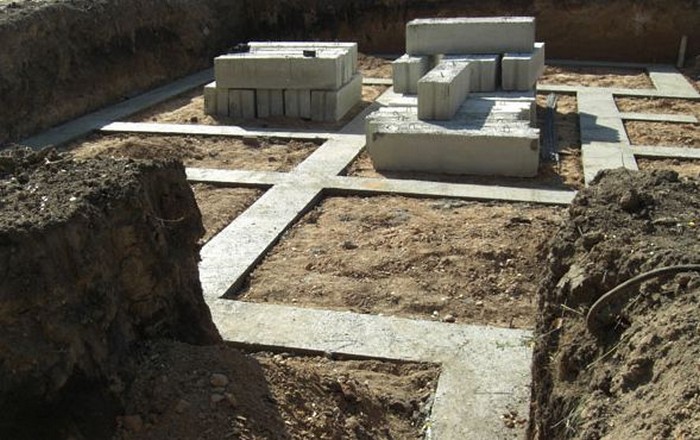

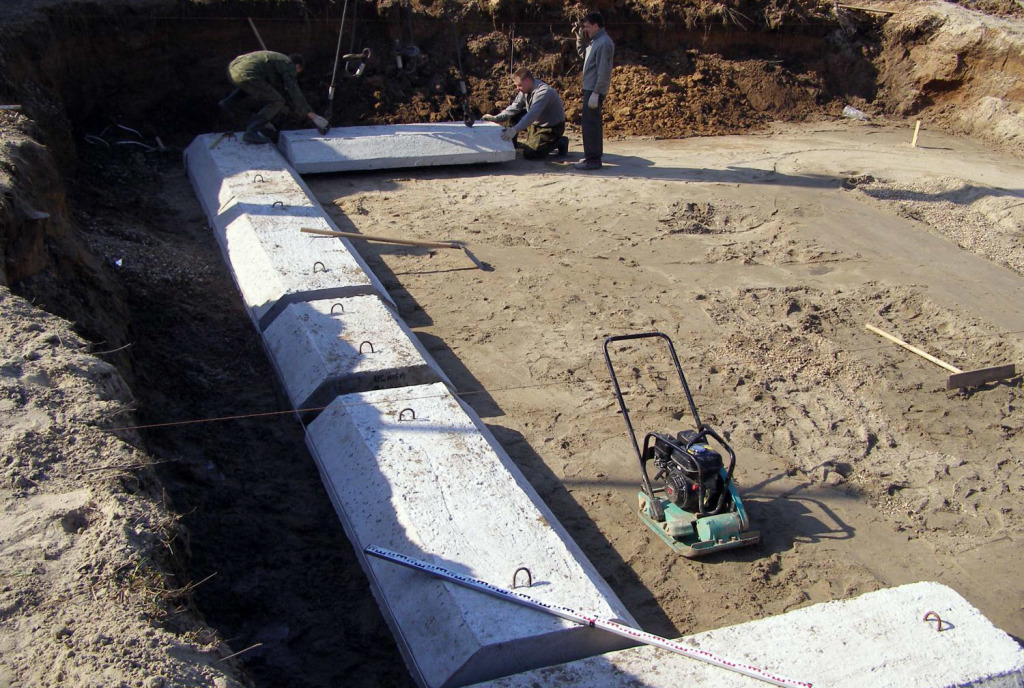

Вначале формируется основание: размещаются более широкие плиты (специально приобретенные плоские или просто перевернутые). Укладывать ФБС начинают с угла и отмеченных арматурой осей. Для скрепления используется качественный цементно-песчаный раствор средней густоты или строительный клей (последний вариант предпочтительнее, но обойдется дороже). Обмазываются все без исключения щели и места соприкосновения, включая вертикальные швы, проверяется горизонтальность уровня. Свободное пространство (если оно остается) заполняется кирпичом или бетоном. Исключение составляют промежутки для труб и коммуникаций, желательно продумать их схему размещения без повреждения стеновых фундаментных блоков.

Каждый последующий ряд необходимо укладывать со смещением, по принципу кирпичной кладки. То есть вертикальный шов верхнего блока располагается строго посредине нижнего, для угловых элементов используется метод перехлеста. Толщина цементного раствора между рядами составляет 1,5 см, при недостаточной перевязке проводится армирование сеткой или прутьями.

Также рекомендуется сделать усиление фундамента из блоков металлом при строительстве на пучинистом грунте. По аналогии с первым рядом каждый последующий проверяется на отклонение уровня по горизонтали и вертикали, все пустоты заполняются раствором (последнее является важнейшим нюансом технологии).

В некоторых случаях разрешается строительство прерывистого основания (при подходящих условиях грунта, облегченной кладке и отсутствии подвала). Но максимально допустимый промежуток между ФБС не должен превышать 70 см. Такой вариант позволяет экономить до 20 % стройматериалов, но его нельзя применять при строительстве здания с числом этажей больше 2.

В идеале выбирают длинные блоки, подходящие по схеме фундамента. После застывания раствора приступают к гидроизоляционным работам, в данном случае обмазочным, верхний ряд закрывается рубероидом. При интенсивном промерзании грунта требуется дополнительное утепление основания, чаще всего пенопластом или экструдированным пенополистиролом, приступать к возведению стен разрешается через 1 месяц.

Как правильно укладывать однорядную конструкцию?

Для легких построек достаточно простого мелкозаглубленного фундамента из ФБС, но при риске смещения (в условиях пучинистого грунта) следует сделать его усиление. С этой целью траншея углубляется на 40 см, на дно засыпается подушка в 30 см из щебня твердых пород и песка. Затем делается заливка бетонной стяжки, толщиной не менее 10 см, с армированием.

Укладывать фундаментные блоки допускается только после застывания раствора, сбоку они обмазываются битумом, сверху проводится монтаж еще одного бетонного монолита с армирующим каркасом. Обязательным условием при строительстве однорядного основания является утепление отмостки.

Распространенные ошибки:

• Покупка у непроверенного производителя.
• Отсутствие обмазочной гидроизоляции.
• Строительство прерывистого фундамента в зданиях с подвалом.
• Возведение конструкции без учета будущих коммуникаций.

Советы и рекомендации

Основное преимущество ФБС связано с высокой скоростью строительства фундамента, использование максимально длинных блоков считается оптимальным (до 2,38 м). В этом случае конструкция становится более монолитной и сокращается время задействования дорогой подъемной техники.

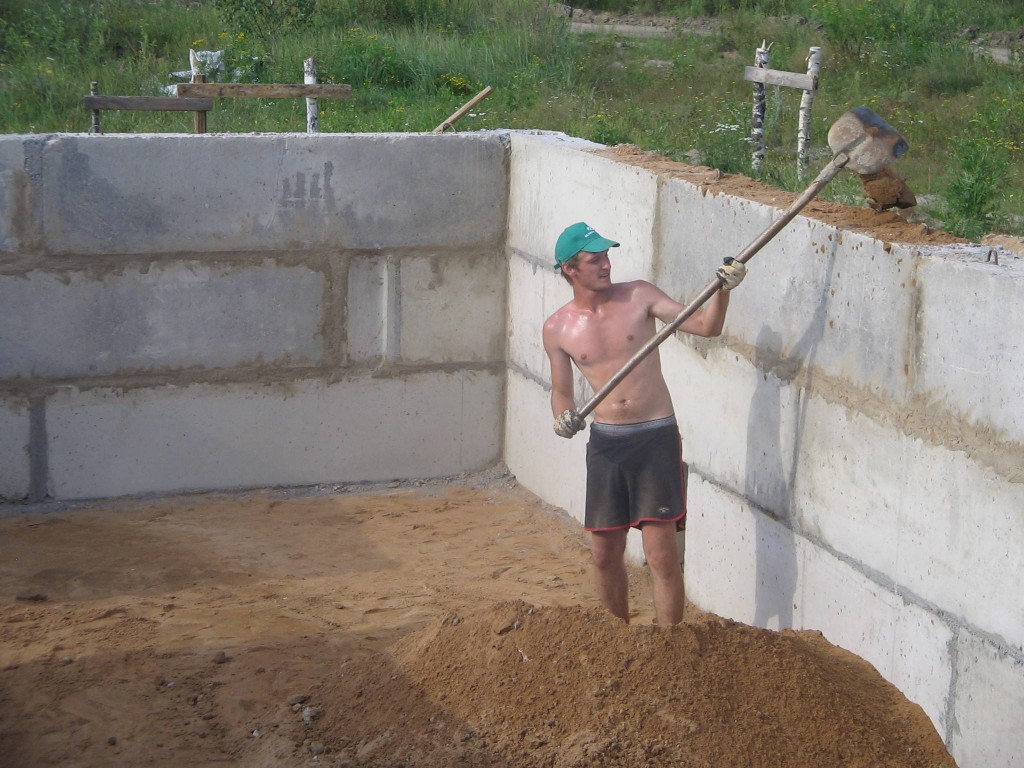

Уплотнять фундамент следует поэтапно, для засыпки хорошо подходит речной песок, каждый слой рекомендуют смачивать и утрамбовывать. На пучинистых грунтах нецелесообразно углублять конструкцию, но всячески усиливают ее теплоизоляционные свойства (путем армирования, утепления основания и отмостки).

Влияние особенностей почвы на строительные работы

При наличии лишних финансовых средств или при нежелании тратить свое время, вы можете обратиться в одну из фирм, проводящих геологические изыскания. С помощью некоторых манипуляций они достаточно точно выявляют все показатели вашего участка, которые необходимо знать при возведении фундамента. Однако если вы хотите сэкономить, вы можете провести изучение почвы самостоятельно. Для этого необходимо сделать срез земли минимум на полтора метра, после чего осмотреть все слои.

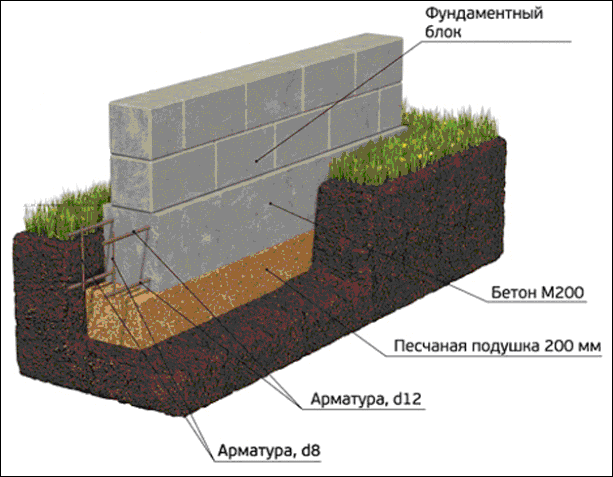

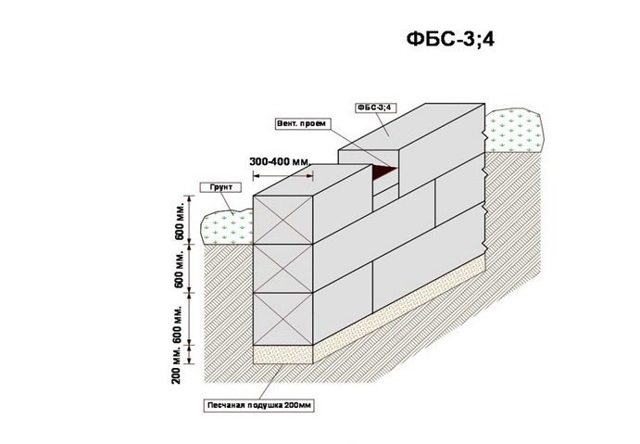

Схема ленточного фундамента

На территории нашей страны встречаются три основных группы почвы.

1. Песчано-каменистые, скальные или гравийные грунты. На срезе видно, что данная почва имеет каменистые вкрапления, песок, и не содержит глину. Камни могут также отсутствовать при наличии крупнопесчаных смесей. Это лучший вариант почв для строительства, практически не дающий вспучивания и усадки.
2. Что касается пылевых и мелкозернистых смесей или песков, то это наихудший вариант. Это крайне нестабильная субстанция, часто находящаяся в движении, подмываемая подводными водами. Также эту почву называют пучинистыми грунтами, так как задерживаемая влага при замерзании приводит к сильнейшему вспучиванию.
3. Глинистые почвы. Как правило, наличие глинистых почв на участке сигнализирует о грунтовых водах, которые увлажняют глину. Такая почва также вспучивается в зимний период, когда влага, содержащаяся в глине, замерзает.

После проведения геологических изысканий, настало время узнать, какой фундамент вам подходит. Однако, обратите внимание на следующие особенности.

1. Срок службы фундамента не должен быть меньше срока службы дома. При этом для небольшой деревянной постройки не обязательно использовать тяжелые и дорогие виды фундаментов. Придерживайтесь правила золотой середины. Лучше остановиться на чем-то среднем, например – на цельном ленточном фундаменте, не сильно широком и глубоком.
2. Если вы выяснили, что на участке близко к поверхности расположены грунтовые воды, подвал всегда будет сырым и периодически может подтапливаться. Поэтому подумайте – так ли нужен ли он вам? Какой от него будет прок?
3. Лучшую пространственную прочность обеспечивают цельные фундаментные плиты, которые рекомендуются для строительства каркасников на сыпучих и плывучих грунтах.
4. Иногда необходимо возводить песчаную подушку под фундамент для каркасного дома, которая не только укрепит почву, но и позволит сэкономить.

Схемы разных фундаментов

Фундамент ленточный из блоков

Фундамент ленточный из блоков в частном строительстве устраивается:

1. для малоэтажного дома с капитальными стенами(кирпич,газоблок) с заложением подошвы фундамента на глубину промерзания грунтов
2. для малоэтажного деревянного дома или бани с подвалом или без подвала с заложением подошвы фундамента на глубину промерзания грунтов
3. для любого одноэтажного строения(дома,бани,гаража) без подвала,как мелкозаглубленный фундамент

При строительстве любой конструкции фундамента необходимо отталкиваться от грунтов.

Фундамент ленточный из блоков ФБС можно сделать при любом виде грунтов,только необходимо будет применить соответствующие конструктивные мероприятия в зависимости от вида грунта и уровня грунтовых вод.

Например, вы хотите построить деревянный дом с баней,да еще с подвалом. Это достаточно большое сооружение.

Если у вас песчаные или скальные(с щебнем,гравием) грунты и уровень грунтовых вод ниже отметки -3м ,то без проблем,конструкция ленточного фундамента из блоков-это ваше наиболее оптимальное решение.

Данные грунты -не пучинистые,то при таких грунтовых условиях возможно устройство полноценного подвального помещения из блоков ФБС, которое всегда будет сухим.

Если у вас глинистые или суглинистые грунты и с высоким уровнем грунтовых вод,например,на отметке 1м ниже уровня земли ,то вам нужно очень хорошо подумать,прежде,чем делать фундаменты из ФБС,так как в подвале придется делать гидроизоляцию от просачивания грунтовых вод. А глинистые грунты являются пучинистыми и поэтому придется делать:

1. монолитные пояса по подошве фундамента и по верху фундамента,чтобы укрепить расположенную в середине между монолитными поясами кладка из ФБС.
2. все пазухи фундамента по периметру здания засыпать среднезернистым песком,который является непучинистым грунтом
3. боковую поверхность фундамента,соприкасающуюся с грунтом обмазать битумом,тем самым уменьшив боковые силы выпучивания
4. в современном строительстве применяется еще такое конструктивное решение,как уменьшение промерзание грунта за счет устройства по периметру сооружения утепленной отмостки

Все эти мероприятия требуют вложения денег,поэтому,есть смысл подумать о необходимости строительства подвала при наличии пучинистых грунтов и высокого уровня грунтовых вод,потому что для таких грунтов есть другая конструкция фундамента,которая может вас вполне устроить: свайный фундамент с ростверком.

Однорядный фундамент

В ряде случаев, когда целью является постройка легкого бытового или хозяйственного домика и место, выбранное под строительство, отличается грунтом с высокими прочностными характеристиками, а уровень грунтовых вод достаточно низок, то допускается возведение фундамента из одного ряда блоков.

Большую опасность для любого фундамента, а тем более для однорядного могут представлять пучинистые грунты. Поэтому прежде чем принимать  решение надо собрать полную информацию о геологии участка отведенного под строительство.

Порядок работ таков:

1. Для устройства однорядного фундамента отрывается траншея глубиной примерно один метр.
2. На дне траншей создается слой из песчано-гравийной смеси толщиной примерно 30 – 40 сантиметров. Он уплотняется трамбовкой.
3. Устраивается из монолитного железобетона подушка толщиной 10 – 15 сантиметров.
4. Подушка является основанием, на которое монтируют фундаментный блок.
5. Для обеспечения долговечности этого фундамента сверху рекомендуется сделать еще один монолитный железобетонный пояс.

Для устройства монолитных конструкций используется арматура класса AII (А300) или  AIII (А400) диаметром 8 мм, а бетон марки не ниже В15.

Инструкция по монтажу

Работы проводятся в четыре этапа:

1. Проектирование2. Земляные работы3. Установка4. Гидроизоляция

Стадию проектирования лучше доверить специалистам. В этом случае есть гарантия получить качественное и надежное основание, с учетом всех нагрузок и при этом подобрать плиты нужных характеристик.

ФБС выпускаются в нескольких модификациях:ФБС – – с пустотами для минимизации нагрузки на – с выемкой под – трапициевидные для установки нижнего ряда. Такая форма позволит немного распределить вес и уменьшить проседание.Для подъема блоков необходим кран

По требованиям ГОСТа блоки имеют маркировку, которая обозначает тип бетона:

Т – тяжелый. Смесь песка, цемента и щебня.П – пористый. Здесь наполнителем выступает керамзитобетон.С – силикатный. С добавлением извести.

На первом этапе проводятся стандартные земляные работы. Для этого роется котлован, глубиной ниже уровня промерзания земли. И насыпается песчаная подушка, толщиной 30-40 см. На этом этапе важно следить чтобы подушка была максимально ровной, чтобы в дальнейшем не получить перекосы при возведении фундамента.

Установка блоков проводится со смещением, чтобы получить связанную кладку.

Так как разделить ФБС практически нереально, пустоты, которые образовались между блоками, заполняют кирпичами и заштукатуривают. Кладку скрепляют цементным раствором не ниже М100.

Установка блока на гидроизоляцию и цементный раствор

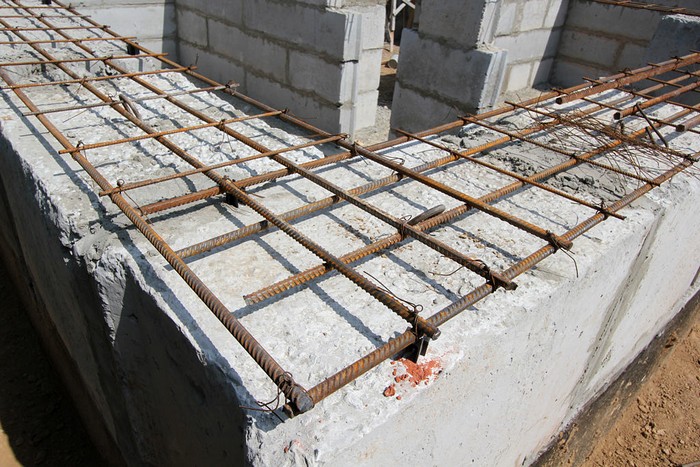

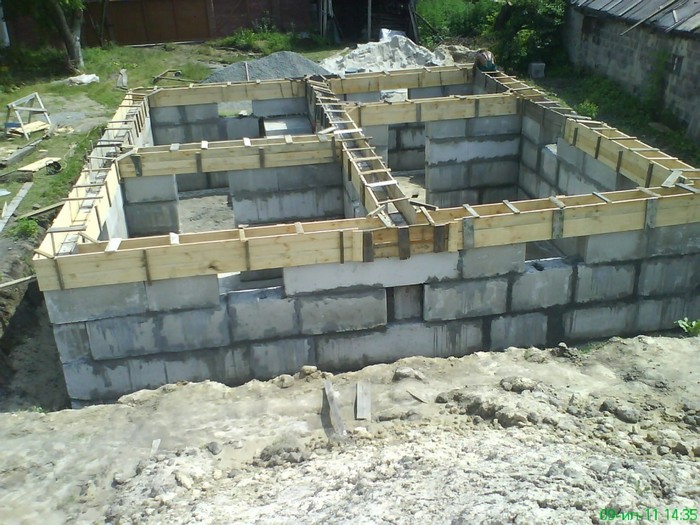

В некоторых случаях сверху проводят армирование по принципу ленточного фундамента. Только в этом случае достаточно одного ряда прутьев.

Установка второго блока

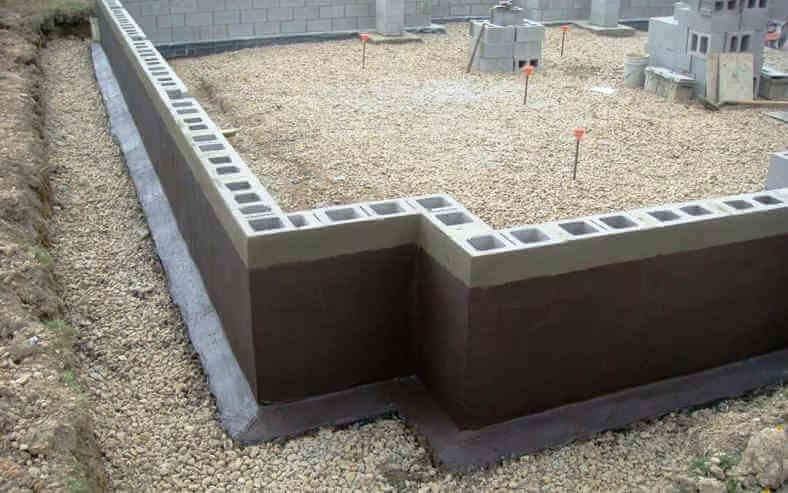

После установки фундамента, получившуюся стену, со всех сторон обрабатывают специальной мастикой. Сверху выкладывают рубероид с напуском или мягкую кровлю для гидроизоляции.

Заключение

В этой статье была рассмотрена тема — что такое ленточный железобетонный фундамент. На основании вышесказанного можно сделать единственно правильный вывод: к устройству сборной конструкции нужно подходить с особой ответственностью.

Следует помнить, что несоответствие ленты проектным условиям конкретного объекта и технологии строительства в целом, может привести к возникновению деформаций и перекосов в конструкциях здания. А в цокольных этажах может происходить накапливание влаги и появление трещин, что сделает его эксплуатацию не то что некомфортной, а попросту невозможной.

Что это такое?

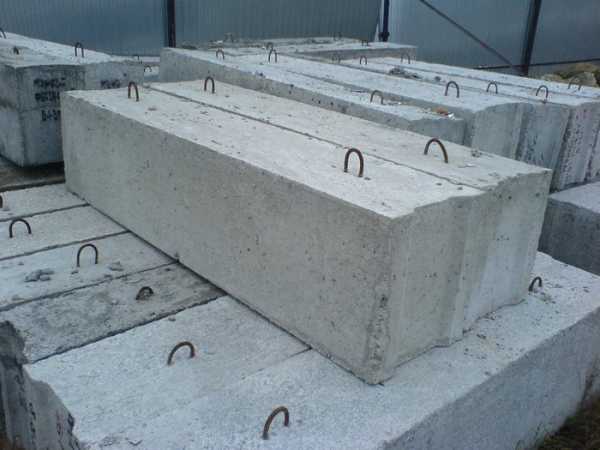

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

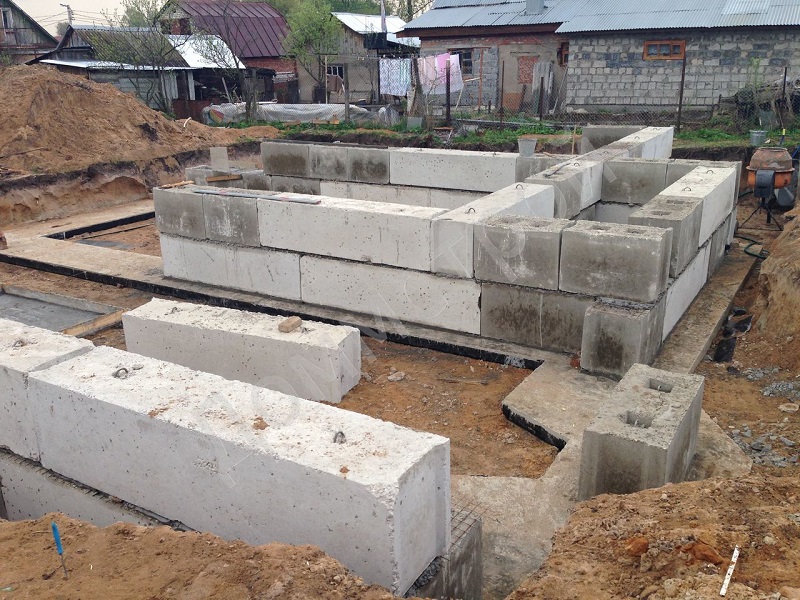

Фундамент из ФБС возводится путем поочередной укладки блоков в траншею (котлован) с последующий формированием сверху армопояса для равномерного распределения нагрузок.

Из этих блоков может строиться фундамент любого типа. Классический вариант – ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

Как правильно сделать фундамент? можно ли заливать фундамент частями за несколько дней?

1.1. Блоки подразделяют на три типа:ФБС – сплошные;ФБВ – сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;ФБП – пустотные (с открытыми вниз пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на и в табл.1.

Блоки шириной 300 мм

Черт.1

Блоки шириной 400, 500 и 600 мм

Черт.1 (продолжение)

Блоки типа ФБВ

Черт.2

Черт.3

Таблица 1

ГОСТ 13579-78

ГОСТ 13579-78

ГОСТ 13579-78

Примечание. Допускается изготовление и применение блоков длиной 780 мм (доборных), принятых в утвержденных до типовых проектах зданий, на время действия этих проектов.

В3,5 – для блоков из тяжелого бетона и керамзитобетона;В12,5 ” ” ” плотного силикатного В условное обозначение блоков из бетона классов по прочности на сжатие, отличающихся от указанных в , должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.

Таблица 2

Примечание. Масса блоков приведена для тяжелого бетона средней плотностью 2400 кг/м.

Таблица 3

Таблица 4

Примечание. Масса блоков, а также монтажных петель приведена для блоков из плотного силикатного бетона средней плотностью 2000 кг/м.

1.5. Расположение монтажных петель в блоках должно соответствовать указанному на Конструкции монтажных петель приведены в устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.

1.4, 1.5. (Измененная редакция, Изм. N 1).

Как делать утепление

Наружное утепление цоколя необходимо в том случае, если в нем планируется жить. Для этого во время строительства цокольного этажа из блоков ФБС его стены покрывают специальными материалами. Но утеплением занимаются не только для сохранения температуры, но и чтобы снизить показатели влажности в помещении и избежать конденсации пара.

Перед утеплением необходимо позаботится о создании специальной песчаной подушки толщиной до 20 см. Она должна прилегать к низу фундамента и будет служить опорой для утеплителя. Песок необходимо хорошо утрамбовать.

Самые распространенные теплоизолирующие материалы, хорошо подходящие для подобных помещений:

• пенополистирол;
• пеноплекс;
• пенопласт.

Это связано с тем, что они имеют форму плит, которые наклеиваются на стены. В зависимости от климатических условий утеплять можно как в один, так и в два слоя. В первом случае важно правильно обработать стыки. Их изолируют с помощью монтажной пены. Во втором же случае листы кладут с нахлестом в 10 см. Особое внимание стоит уделить утеплению углов, которые особенно склонны к потере тепла.

Важно! Дополнительную защиту может обеспечить слой влагостойкого и ветрозащитного материала. На эту роль хорошо годится геотекстиль.

Расчеты и размеры

Этот строительный материал изготавливают на вибростолах, где ставятся опоры, обеспечивающие заданную плотность, ровную поверхность и требуемые размеры. Если изделие нарушает геометрию, то возводить фундамент можно, но будут нарушены нормативы для толщины шва. И их значение (по правилам) не превышает 5 миллиметров, иначе нарушается гидроизоляция.

Именно плотные, ровные и качественные поверхности предотвращают растрескивание и преждевременное разрушение.

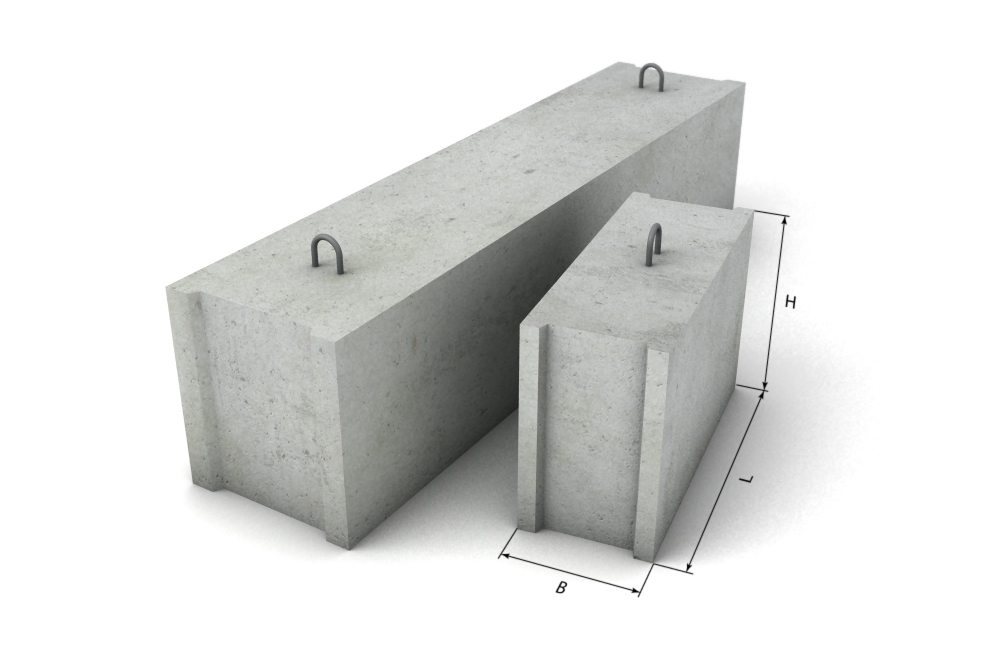

По государственному стандарту на блок ФБС есть установленные длины (мм):

• 880;
• 1180.

Ширина должна варьироваться с 300 и до 600 миллиметров. А высота не более 580 миллиметров, но не менее 280.

К сведению! Блоки, высота которых 280 мм, в современной стройке не применяются. Для основы фундамента их несущая нагрузка слишком слабая.

Для выгодного расчета желательно заранее все проверить на калькуляторе.

Но для наглядности и визуального представления приведем следующую таблицу, чтобы знать стоимость работ:

Устройство и конструктивные особенности

Конструкция железобетонных фундаментов данного типа состоит из нескольких элементов помимо самих блоков ФБС:

• Песчано-гравийная подушка. Располагается на дне траншеи, служит для равномерного распределения нагрузки и качественного дренажа;
• Железобетонная подошва. Сборные конструкции имеют поперечное сечение трапецеидальной формы и увеличенную площадь основания в сравнении с блоками ФБС. Используются для повышения несущей способности фундамента и защиты от просадок.
• Армированный пояс. Представляет собой слой бетона в верхних частях фундамента из ФБС. Непосредственно на армопоясе в дальнейшем возводятся несущие стены здания.
• Тепло- и гидроизоляция. Эти материалы укладывают вдоль боковых частей железобетонных блоков. Их основные функции – предотвратить разрушение конструкций из-за воздействия грунтовых вод, атмосферных осадков и резких перепадов температур.

Плюсы и минусы фундамента из блоков ФБС

У сборного фундамента есть множество неоспоримых плюсов:

• Скорость возведения. Железобетонные блоки позволяют возвести основание дома за одну рабочую смену, а после высыхания раствора производить монтаж перекрытий и возведение стен дома.
• Прочность. Хоть фундаменты из блоков ФБС уступают по прочности монолитным железобетонным, но при этом они позволяют выдерживать значительные нагрузки от тяжелых строений.

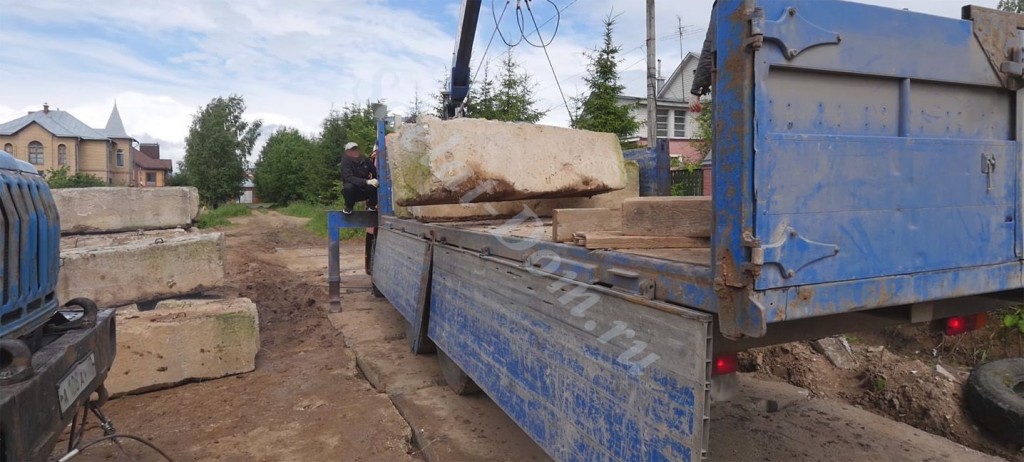

• Возможность использования б/у ФБС Для дачных домов, либо для строений с невысокой нагрузкой часто используют бывшие в употреблении блоки, демонтированные с других фундаментов. Такие блоки, как правило, не теряют свою прочность и геометрию, но стоят при этом гораздо дешевле.
• Простота монтажа. При наличии грамотного проекта монтаж сборного ленточного фундамента не представляется сложной задачей даже для начинающих строителей.

Для создания фундамента из ФБС не придётся делать опалубку, а высокая гибкость и прочность позволят строению прослужить максимально долго. При помощи небольшого крана получится очень быстро и легко расположить все блоки, так как они имеют удобные Одним из недостатков применения ФБС – необходимость применения спецтехники для подъема и укладки блоков. В остальном же, использование такого типа фундамента не требует глубоких знаний в строительстве фундаментов и позволяет производить работы своими руками.

Как просто рассчитать количество фундаментных блоков без специальных навыков строительство

Обычно закладывать фундамент рекомендуется ниже глубины промерзания, а это 1,8-2 метра для нашего климата (Уральский регион). Фундаментные блоки желательно опирать не просто на подготовленную подсыпку из щебня, но и установить специальные фундаментные подушки в виде перевёрнутой буквы «Т». Или отлить монолитную бетонную ленту толщиной 15-30 см.

Прежде чем приступить к возведению фундамента необходим проект дома, нужно определить тип грунта, знать глубину промерзания и уровень грунтовых вод. От этих условий зависит выбор типа и технологии возведения фундамента. Если грунт непучинистый, заглубление фундамента может не зависеть от глубины промерзания. Однако количество рядов при устройстве сборных железобетонных фундаментов всегда как минимум два. Обычно закладывать фундамент рекомендуется ниже глубины промерзания, а это 1,8-2 метра для нашего климата (Уральский регион). Фундаментные блоки желательно опирать не просто на подготовленную подсыпку из щебня, но и установить специальные фундаментные подушки в виде перевёрнутой буквы «Т». Или отлить монолитную бетонную ленту толщиной 15-30 см. ФБС укладывают на раствор с перевязкой вертикальных швов, то есть внахлёст один на другой не меньше ширины блока. Размер самого блока выбирается исходя из ширины будущей несущей стены дома. Толщина растворных швов 2 см. Фундамент под внутренние стены тоже обязательно связывают с наружным путём перевязки блоков. Длина стандартного блока 2,4 м или 1,2 м. При маркировке блоков ФБС используются принятые для ЖБИ изделий обозначения: первая цифра длина в дециметрах, затем ширина и высота (с учётом шва). Например: 24-4-6. Для одного ряда ленты 10х12 м потребуется 18 таких ФБС. Учитывая глубину промерзания грунта и требования по высоте цоколя, потребуется 4-5 рядов, то есть 72 или 90 блоков. При заказе блоков стоит ориентироваться на полную загрузку машины. Нескольким «лишним» ФБС на участке всегда найдётся применение. Да и продать их у себя же в посёлке довольно просто, а вот довозить пару недостающих выйдет дороже.

Расчет фбс на участке

Фундамент из блоков возводится достаточно быстро, в отличие от заливного фундамента. Практически сразу после его сооружения можно начинать кладку стен.

Первоначально необходимо провести разметку участка, отметив положение будущего фундамента. Ширина будущего фундамента должна превышать расчетную толщину стен строения.

В учет также принимается ширина блоков, выбранных для строительных работ. Блоки должны свободно входить в будущую траншею.

Глубина траншеи зависит от: состава почвы, размеров строения.

После окончания расчетов производится снятие верхнего слоя грунта и выкапывание траншеи под фундамент. Попутно нужно подсчитать, сколько нужно блоков на фундамент. В зависимости от размеров блоков определяют количество рядов кладки фундамента.

Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован под фундамент. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить 10 см слоем бетона. Такой шар осуществляет две функции:

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

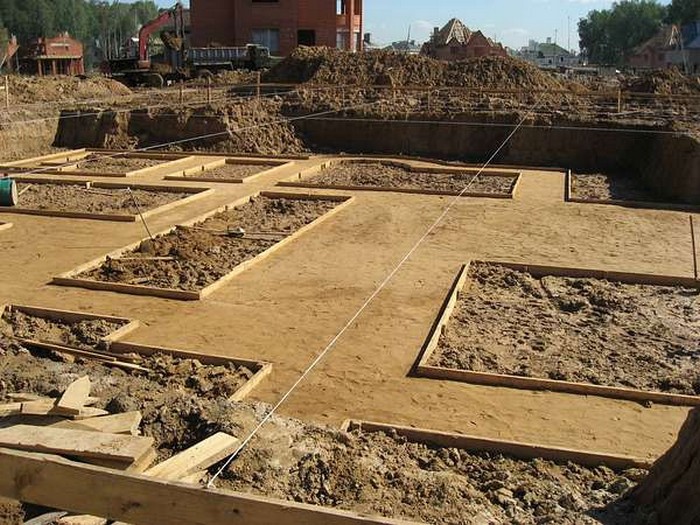

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

• Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
• Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

• когда планируется цокольное или подвальное помещение;
• при укладке плит ФЛ;
• при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

Как расшифровывается маркировка

Название изделия содержит всю информацию о нем, за исключением массы. Например, ФБС 24 6 6 Т расшифровывается так:

• ФБС (или В, или П) – тип блока;
• 24 – длина (округленно);
• 6 – ширина;
• 6 – высота;
• Т – тип бетона (тяжелый).

Кроме Т в конце может стоять П – пористый, т.е. керамзитобетон, или С – силикатный. Выбор последних определяется химическими характеристиками грунта (обводненность, кислотность и т.д.)

Вес фундаментного блока из тяжелого бетона и несущая способность выше, чем у других.

Масса и габаритные характеристики фундаментных блоков ФБС
