Основные элементы, виды лестниц из дерева
- Косоур, тетива — опоры, на которых монтируются ступени. Есть лестницы на моно-, стереокосуре. Как вариант, без несущих балок — с опорой на стальной крепеж (больцы), вмонтированный в стену.
- Ступени, состоящие из проступи и вертикального элемента — подступенка. Поскольку подступенки не несут практической функции, можно делать марши без них. С подступенками — закрытая конструкция, без них — открытая. Рядовые проступи образуют марш. Фризовые — крайние элементы системы, примыкающие к полу на первом и втором этаже. Забежные — с узкой внешней частью и широкой внутренней, используют при проектировании поворотных и винтовых лестниц.
- Перила — ограждения из вертикальных стоек-балясин и горизонтального поручня, укрепленного на них сверху. Устанавливают по внешнему краю марша, как защиту от падения и декоративную деталь.
Основные виды лестниц:
- винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;
- поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
- маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.
- расчеты для лестницы | Деревянная …

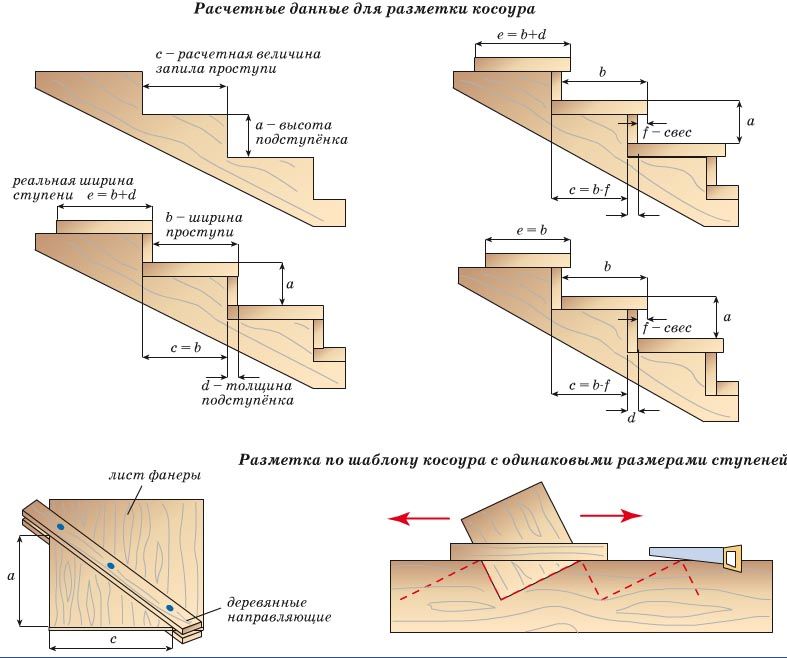

- разметки косоура | Деревянная лестница …
- Деревянная лестница на второй этаж …
Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.
Расчёт лестницы
Перед изготовлением и установкой деревянной лестницы необходимо внимательно отнестись к ответственному этапу — проектированию. При правильности расчетов сам монтаж не отнимет много времени, готовая конструкция будет надежной и ровной. Удобнее всего пользоваться специальным ПО для проектирования и разработки чертежей — «Автокадом» или другой программой. Обязательно нужно учитывать действующие нормативно-технические документы — ГОСТ №23120-78 и №25772-83, СП и так далее. Расчет выполняют поэтапно, начиная с общей высоты лестницы.
Высота
Общую высоту деревянной конструкции определяют, замеряя общее расстояние от готового напольного покрытия на нижнем этаже дома до чистового пола на верхнем этаже. Если здание не достроено или в нем нет чистовой отделки, которая подчас отнимает немало сантиметров, пользуются предположительными отметками. Для точного замера горизонтали и вертикали пользуются строительным уровнем. При расчетах обязательно делают поправку на высоту межэтажного перекрытия и «пирога» чистовой отделки.

Высота подступенка
Этот параметр рассчитывают, чтобы узнать, сколько понадобится ступеней. Для «среднего» по росту и физическим характеристикам человека анатомически удобная высота подступенков — от 15 до 19 см. Если взять меньшую величину, будет сбиваться шаг, большую — лестница станет опасна для передвижения. Стандартно берут 17 см — это оптимальное значение.
Количество и ширина ступеней
По действующим нормам число ступеней не должно превышать 17 штук в одном марше. Чтобы рассчитать их достаточное количество, делят измеренную высоту лестницы на высоту подступенка. Если число получилось дробным, можно:
- оставить «как есть», при условии, что при изготовлении будет соблюдаться высочайшая точность;
- округлить параметр до целого в большую сторону — в этом случае необходимо будет сделать поправку на высоту нижней ступени, уменьшив ее.

Оптимальная высота ступеней — от 15 до 20 см. Ширина проступи, по стандартам, должна в сумме с высотой подступенка составлять не менее 50 см, чтобы стопа удобно и безопасно опиралась на нее. Средняя величина — от 22 до 40 см, оптимально 30 см. Глубина проступей должна быть не меньше 25 см.
Ширина лестницы
Минимально допустимая нормами и достаточная для удобного прохода ширина площадок, проемов и маршей — 80 см. Точное число подбирают, ориентируясь на имеющееся свободное место. Чтобы проходить и поворачивать было удобно, желательно оставлять не менее метра — до 110 см. Для гармоничного и соразмерного вида лестницы стоит сделать параметры ее ширины и ширины проступи кратными друг другу.
Размер проёма в потолке, угол наклона лестницы и прочие параметры
Проем в межэтажном перекрытии рассчитывают по внутренней ширине лестницы. Учитывают и рост самого высокого из хозяев дома — чтобы ему не пришлось наклоняться при подъеме из-за нехватки свободного места. Высота просвета должен быть на уровне от 2 метров, ширина проема — от 1 метра.

По действующим нормам, максимальный угол наклона для внутридомовых систем составляет 45 градусов. Если он превышен, лестница будет относиться к категории приставных. При угле менее 30 градусов ходить будет неудобно из-за чрезмерной пологости. Оптимальная «вилка» — 35-40 градусов. Угол наклона марша определяется, в том числе, количеством ступеней — на таблице ниже указано ориентировочное соотношение:
Для ограждений тоже существует ограничение по безопасности — не менее 90 см в высоту. Просвет между балясинами должен быть больше 20 см, а если в семье есть маленькие дети, животные — 15 см.
Виды лестниц
Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

- маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;
- маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен;
- винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу;
- полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры;
- забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;
- T-образные — два марша, соединяющиеся в один;
- S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками;
- У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами;
- пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.
Одномаршевая деревянная лестница
Деревянная лестница с забежными поворотами
Друзья, мы настоятельно рекомендуем прочитать вам статью про лестницы на второй этаж, она получилось максимально информативной, также мы подготовили материал про металлические лестницы и их особенности.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.
Важно. Конструкцию лестницы выбирают с учетом габаритов комнаты, расположения дверных и оконных проемов, прохождения наиболее удобного трафика.

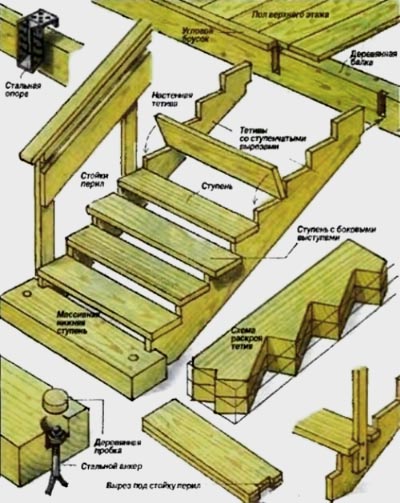

Конструктивные элементы
Деревянные лестницы состоят из несущего каркаса, площадок, ступеней с подступенками, ограждений.

Опорные элементы для маршей из дерева:
Несущие элементы изготавливают из дерева, металла, бетона, камня. Две-три разновидности могут компоноваться в смешанную систему.

Смежные марши соединяются лестничными площадками. Их устанавливают при длинных — свыше 18 ступеней — пролетах или в конструкциях сложных форм.
Горизонтальные детали лестниц — ступени — воспринимают вес человека при ходьбе, испытывают значительные истирающие нагрузки. Минимальная толщина элемента — 40 мм. Дополнительная установка вертикального подступенка усиливает конструкцию, уменьшает прогибы проступи.

Первая ступень — фризовая — часто выполняется шире и длиннее остальных. Называется «пригласительной», предназначена для удобного доступа с разных сторон.
Ограждения обеспечивают безопасность перемещения человека по лестнице и включают:

- балясины — вертикальные или наклонные опорные стойки;
- заполнения — сплошные панели или ригели;
- поручни — закрепленные на стене или установленные на балясины перила.
Ограждения изготавливают из дерева, пластика, стекла, металла или их комбинаций. Декоративное оформление разнообразно — резьба, ковка, окрашивание, плетение из шнуров, вставки из различных материалов.
Требования к лестницам и расчет

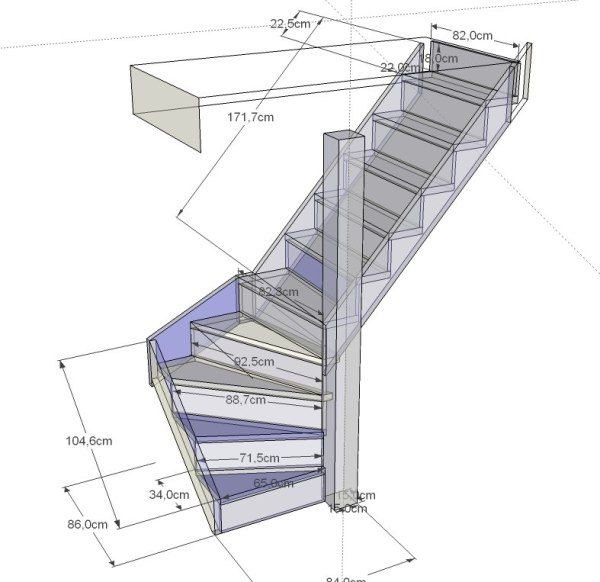

Параметры лестницы с поворотом на градусов
Рис. 1 Общий чертеж лестницы
- Y — высота проёма — как правило определяется высотой этажей Вашего дома
- X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
- C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
- P — нижние ступени — количество ступеней до верхнего пролёта (в сумме с площадкой), зависит от Ваших предпочтений и геометрических характеристик дома

Рис.2 Обозначение ступеней
Функция «Показывать подступенки: H»
Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.
Функция «Верхняя ступень ниже пола 2 этажа: SP»
Рис. 4 Исполнение лестницы с верхней ступеней ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:
- Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
- Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.
Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»
Рис. 5 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:

- Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Функция «Изменить направление подъема: LR»
Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:
- Подъём слева направо;
- Подъём справа налево.
Данная функция позволяет визуализировать оба этих варианта.

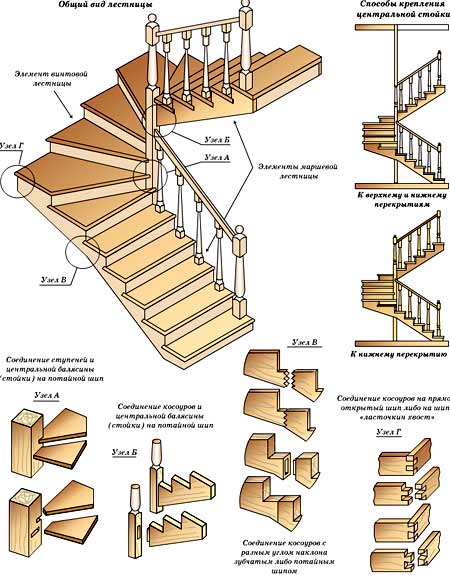

Конструктивные особенности лестниц
В зависимости от способа крепления ступеней маршевые лестницы могут быть на тетивах, косоурах или больцах.
- Лестницы на тетивах имеют две боковые балки, к которым крепятся ступени. Такие белки (тетивы) могут быть изготовлены из металла или дерева. Они могут крепиться к стене или специальным опорам, обеспечивающим высокую прочность всей конструкции.
- Ступени лестниц на косоурах крепятся к балкам, которые располагаются снизу и повторяют геометрию всей конструкции. Такие балки (косоуры) могут быть прямыми или изогнутыми. Прямые косоуры, как правило, имеют зубчатую форму, при этом ступени накладываются на зубцы.
- Лестницы с больцевым соединением ступеней отличаются высокой прочностью, поэтому такая конструкция не требует дополнительных опор и может держаться на двух точках. Ступени крепятся друг к другу при помощи металлических стержней — больцев, что полностью исключает скрип, вызванный трением двух деревянных поверхностей.
Чердачные лестницы: обзор вариантов
Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).
I. Капитальные ступеньки
Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.
Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.
К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.
Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.
Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.
II. Переносные лестницы
Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.
III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.
Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).
Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.
- Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
- Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
- Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.
В общем же большинство лестниц схематично выглядят так:
Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:
- Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
- Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
- Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
- Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
- Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.
Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.
Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.
Параметры лестницы и их расчеты
Следующий этап в пошаговой инструкции – это расчет элементов металлической и деревянной лестницы своими руками. Что нужно знать для самостоятельного изготовления конструкции?
Вы должны владеть информацией о том, какая у нее будет длина, высота, сколько ступеней в ней будет, какую нужно делать ширину проступи и высоту подступенка. Все это рассчитать достаточно легко.
Высота лестницы – это расстояние от пола до потолка, к которому нужно прибавить толщину перекрытия.
Если пол и потолок разделяют 250 см, то общая высота конструкции будет около 280-300 см.
Ширина лестницы – это также важный параметр, который влияет на удобство ее эксплуатации. Но в частном доме ее можно сделать около 90-100 см, так как подниматься и спускаться одновременно будут минимум два человека. Если вы делаете конструкцию лестницы на мансарду своими руками, то ширина ее может быть всего 65-70 см.
Если площадь дома вам позволяет, ширина лестничного марша может быть 125 см.
Для конструкций с шириной в 90 см обязательным условием является наличие опор с обеих ее сторон. С одной стороны опоры можно делать только в том случае, если лестница будет примыкать к стене. Ширина в 70 см может быть выбрана не только для конструкций, ведущих на мансарду, но и в зданиях, не предполагающих проживания хозяев постоянно. Например, в небольшом двухэтажном садовом конструкций в идеале должен варьироваться от 37 до 40 градусов.
Если наклон будет небольшим, лестница займет много места, если наклон, напротив, будет слишком крутым, подниматься по ней будет крайне тяжело.
И все же, основное внимание в пошаговой инструкции уделяется параметрам ступеней, так как от них зависит и длина лестницы, и необходимость или отсутствие таковой в создании маршевой площадки. От ступеней всецело зависит удобство поднятия.
Рассчитать ширину проступи и высоту подступенка можно по специальным формулам. Существует их три вида.
В основе главной лежит параметр величины шага: S=2x+y, где S – это и есть величина шага, х – это величина проступи, у – это высота подступенка. Средняя величина шага, принятая за стандарт, равна 64-66 см.
Другие формулы называются формулами удобства и безопасности.
Если вы хотите своими руками создать безопасную лестницу, рассчитывать параметры элементов ступеней нужно по формуле x+y=45.
Если хотите создать удобную лестницу, рассчитывать ступени нужно по формуле x-y= высоту подступенка, вы может вычислить количество ступеней, которое будет у вас в конструкции. Для этого нужно общую высоту лестницы разделить на высоту подступенка.
Конечно, можно воспользоваться и усредненными значениями параметров. Ширина проступи может варьироваться от 22 до 30 см, а высота подступенка от 12 до 20 см.
При количестве ступеней больше десяти, специалисты рекомендуют делать маршевую площадку.
При устройстве лестницы не следует забывать об опорных конструкциях типа перил. Без них можно обойтись только в том случае, если количество ступеней меньше трех. Высота опорных столбов должна быть около 80-100 см. Ширина между балясинами обычно составляет 15 см. Лестницу нужно делать с тем расчетом, чтобы она выдерживала нагрузку около 230 кг, а перила должны остаться устойчивыми при нагрузке в 100 кг.
Если в доме есть маленькие дети, конструкцию, которую вы собираетесь делать своими руками, нужно учитывать соразмерно и с их физическими возможностями забраться по лестнице.
Так, высоту подступенка лучше всего делать 12 см и 10 см между балясинами.
План здания
Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.
Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.
Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?
- Расположение всех помещений этажа с указанием их размеров.
- Расположение лестничных клеток и маршей.
- Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
- Конструкция здания (включая расположение опор и пролетов перекрытий).
- Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:
- Главный фасад находится внизу плана.
План этажа коттеджа. Фасад находится внизу.
- Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
- На плане указывается направление открывания дверей.
- Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.
Данные для составления чертежей
Для начала определяются с местоположением будущей конструкции и производят следующие замеры:
- Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
- Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
- Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме .

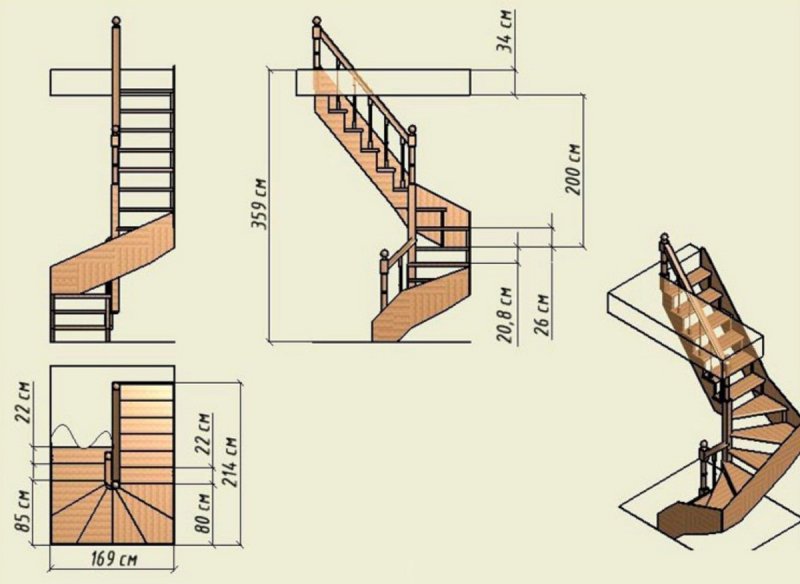

Схема и чертеж лестницы с размерами по высоте и ширине

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:
- Глубина, ширина, высота ступеней по всей длине конструкции не должны меняться. Это обеспечивает удобство и безопасность движения;
- Ширина лестничного проема для прямых маршей должна быть от 900 мм, для винтовых сооружений от 800 мм;
- Высота ограждения 900-1200 мм. Лучше если оно предусмотрено по обеим сторонам лестницы;
Чертеж с размерами высоты перил лестницы


Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

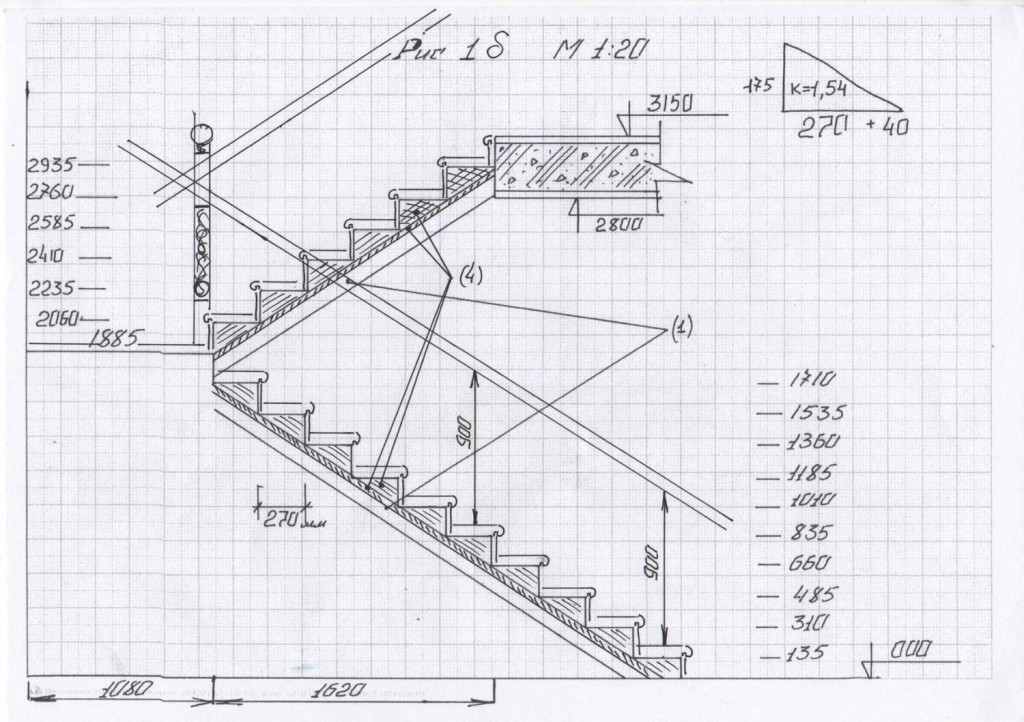

Чертеж лестницы на второй этаж
Формулы для расчетов

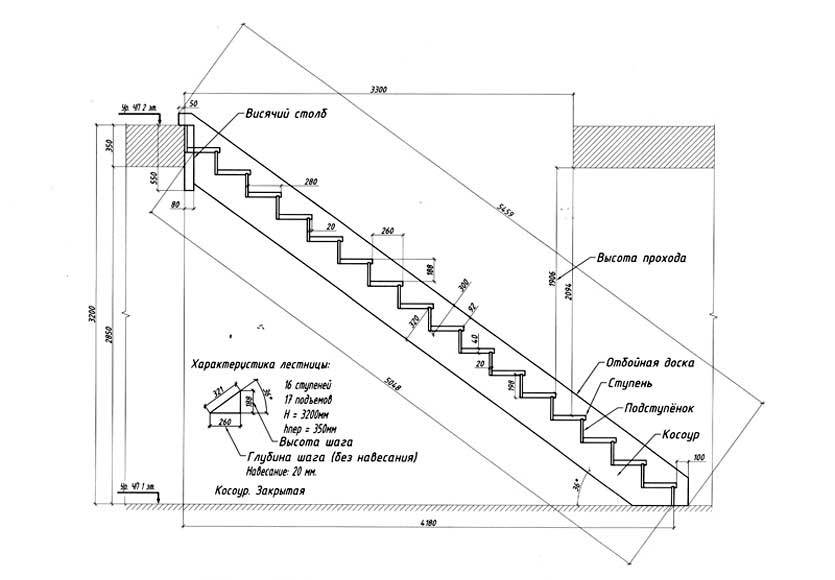

Пример схемы прямой лестницы

Чтобы правильно рассчитать основные параметры, применяются общие формулы:
- Теорема Пифагора (2*а + 2*b = c*2). Используется для определения длины лестничного пролета, где а — высота проема, b — длина проекции лестницы и с — протяженность пролета.
- Количество ступеней: Н/h, где Н — высота проёма, h — высота ступени.
- Показатель комфортного перемещения: 2h + Т, где Т — глубина проступи и h — высота подступенка.
- Длина пролета: К * h, где К – количество, а h – глубина ступени.
- Высота прохода. (Н — 2000)/ h, где Н — высота проема (мм), h — высота подступенка.
Условные обозначения
Чертеж лестницы – это проекция на плоскость. Чтобы схема даровала полноту информации, для каждого проекта составляется план и сечение. На обоих чертежах обязательно указывается направление (куда будут подниматься люди). Нижняя точка конструкции отмечается кружком, верхняя стрелкой.

Для предотвращения путаницы при строительстве в плане обозначаются используемые материалы, согласно ГОСТ 5401-50. Полную информацию можно получить в этом нормативном документе, поэтому расскажем только про наиболее популярные материалы:
- Дерево. На торцевых разрезах обозначается в виде круговых и радиальных штрихов. На продольных схемах в виде продольных линиях.
- Бетон. На любых чертежах обозначается в виде точек и кружков хаотичной формы.
- Металл (любого типа). Обозначается в виде штрихов с диагональными линиями. Если толщина элемента менее 2 мм, используется разметка в виде сплошной заливки.

Условные обозначения строительных материалов по ГОСТ

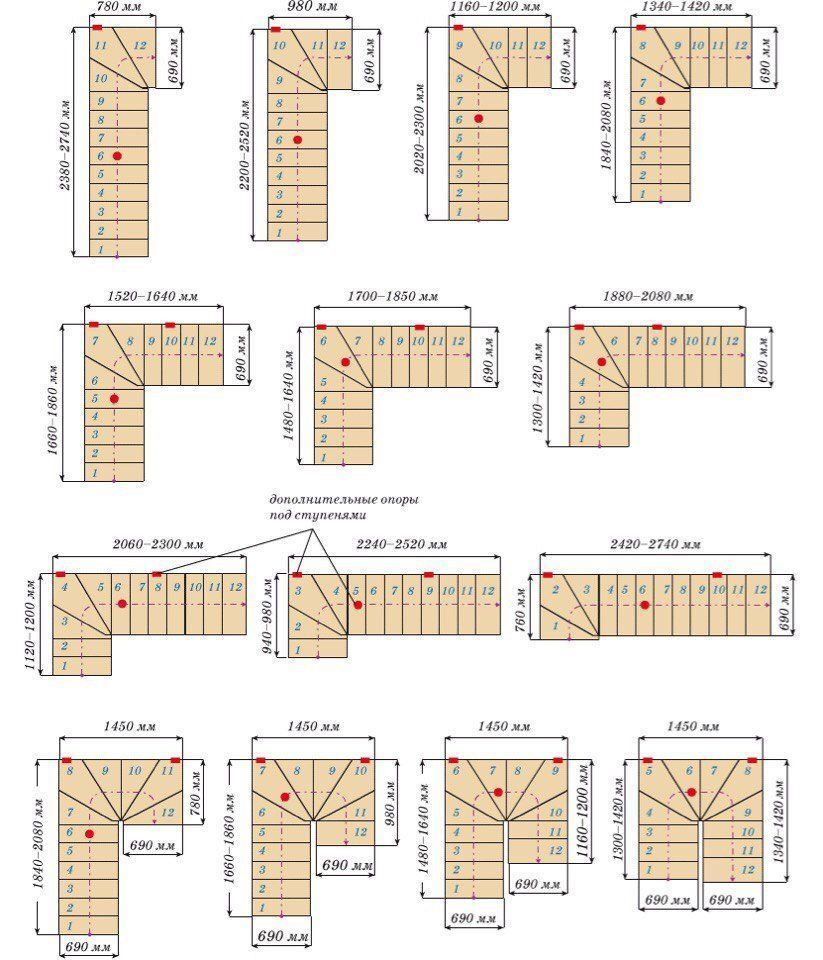

Лестница с поворотом на градусов своими руками
Прямая маршевая конструкция – без сомнений, самый безопасный и удобный для подъема и спуска вариант. Однако далеко не всегда доступный: скромные размеры коридора или прихожей часто сильно ограничивают площадь лестничного пролета. Ну а в зале тратить площадь на лестницу хочется и того меньше. Поэтому часто даже при нормальной высоте второго этаже сооружают варианты с поворотом на 90 или 180 градусов.
Варианты конструкций
Чаще всего своими руками реализуется модификация с углом на 90 градусов: она и сооружается проще и поворот на 90 градусов удобней, чем на 180. Последний же возникает в тех случаях, когда место для лестницы на второй этаж действительно крайне невелико, а винтовой вариант категорически невозможен.
Сделать это можно двумя способами.
Забежные ступени в любом случае менее безопасны и удобны, так как здесь только одна нога получает достаточную опору. Однако в условиях жесткой экономии места, часто другого выхода просто нет.
Создание проекта
Самым сложным является не построить лестницу с поворотом на 180 градусов, а сделать для нее рабочий чертеж.
- Сначала чертят вертикальную проекцию, с помощью которой рассчитывают оптимальные соотношения высоты и ширины ступенек без учета их формы.
- На чертеже, соблюдая масштаб, рисуют горизонтальную проекцию лестницы на второй этаж. Отсекают линией сегмент окружности. Середину линии обозначают точкой А, она же является центром всей окружности.
- На прямых участках откладывают ширину ступеней – до начала изгиба. Можно оставить все эти проступи прямыми, а забежными оставить только те, что оказались в сегменте окружности, но такая лестница будет не слишком удобной Желательно увеличить число забежных ступеней, чтобы подъем был более равномерным.
- По границе между прямыми и забежными ступенями отмечают линию DE от одного до другого края. Через точку А проводят перпендикулярно линию. На пересечении с краем окружности ставят точку В.
- Посередине маршей чертят кривую, обозначающую линию движения.
- От пересечения прямой AB и линии движения влево откладывают отрезок величиной с половину ширины обычной ступеньки. Точку обозначают 1 – это граница центральной забежной ступени. От точки 1 откладывают до пересечения с кривой отрезок, равный полной ширине. Точку обозначают 2 – это граница второй ступени. Операцию повторяют, пока не получат точки для всех трапециевидных проступей.
- Через точку A и точки 1, 2. 3 и так далее проводят прямые. Они и обозначают границы ступеней.
- То же самое проделывают с правой частью лестницы, и получают рабочий чертеж для расчета материалов и строительства лестницы.
Монтаж деревянной конструкции с поворотом на 180 градусов
- Чертеж деревянной лестницы: схема сборки
- konfiguraciya-i-razmery-lestnic …
- Чертеж деревянной лестницы: схема сборки
- Принципиальным отличием поворотной лестницы от обычной является установка опорного столба, к которому и будут закрепляться забежные проступи. Для него выбирают брус сечением не менее 10*10 мм и соответствующей длины.
На чертеже закругление при вычислениях выполняется. Но на практике сделать это довольно сложно. Куда проще соорудить вариант, в котором это закругление остается условным, а забежные ступени достигают границ прямоугольного участка и имеют соответствующую форму.
- Из деревянного бруса нарезают 6 косоуров: режут балки нужной длины, отмечают и выпиливают выступы по ступени.
- Нижние косоуры закрепляют к полу на опорный брус. Верхними концами один фиксируется анкерами к стене, второй либо входит в паз на опорном столбе, либо опирается на него. Третий косоур крепится на стену.
- Два верхних опираются верхними концами на перекрытье на втором этаже, нижними – один на стену, второй на опорный столб. Таким образом можно построить каркас с поворотом на 180 градусов.
- Из доски толщиной не менее 36 мм своими руками вырезают проступи и подступенки, если они нужны. Изделия шлифуют наждачной бумагой или шлифмашинкой.
- Сначала монтируют подступенки – усаживают на клей и фиксируют саморезами. Ступень укладывают сверху таким же образом. Саморез при этом углубляется, чтобы можно было замаскировать отверстие деревянной пробкой.
Возможен монтаж и без саморезов, на шканты. Для этого в косоурах и ступенях предварительно высверливают отверстия и изготавливают сами шканты. Крепеж усиливается клеем.
- На забежных ступенях формируют пазы для стыковки с опорным столбом.
- Устанавливают ограждение. Нижние опорные балясины закрепляет к полу. Остальные вертикальные стойки фиксируют на ступенях саморезами.
Также можно реализовать крепеж на шканты. В этом случае в ступенях и торцах балясин проделывают отверстия нужного диаметра. Шкант, обмазанный клеем, сначала фиксируют в проступи, а затем на него накручивают стойку.
- Последними закрепляются на торцы столбиков перила.
- Готовое сооружение зашкуривают и обрабатывают антисептической грунтовкой. Для отделки изделия используют морилки, краски и лаки.
На видео подробно рассказывается о том, как построить лестницу с углом поворота в 180 градусов своими руками.
Итак, расскажем, как сделать своими руками деревянную стремянку
Устройство самодельной деревянной стремянки понятно из рисунка 2.
Основу стремянки составляет неподвижная лесенка из двух ступенек. Лесенка жестко зафиксирована с верхней ступенькой накладными шпонками и опирается на две складывающиеся прочные ножки. В рабочем положении ножки фиксируются при помощи металлической распорки. Чтобы стремянку было удобно переносить, сбоку закреплена небольшая ручка. В нерабочем (собранном) положении ножки стремянки стопорятся специальной пластинчатой защелкой.

Рис. |
Выбор вида конструкции
Для начала необходимо определиться с видом лестницы, чтобы правильно произвести расчеты. В доме чаще всего используются лестницы из дерева, бетона и металла; по конфигурации они бывают прямыми, поворотными и винтовыми. Существуют и комбинированные конструкции различной сложности.
Изделия из бетона требуют очень прочного основания и много времени на изготовление, но при этом они являются самыми прочными и долговечными. Монтаж металлических конструкций не составит труда для тех, кто умеет пользоваться сваркой, а деревянную лестницу сможет смастерить любой, кто подробно ознакомится с технологией данного процесса.
Прямая маршевая лестница на второй этаж считается самой простой в монтаже; она состоит из небольшого количества деталей, места занимает немного, не требует сложных расчетов. Винтовые конструкции используются там, где мало свободного пространства; выглядят они очень изысканно, но не всегда удобны в эксплуатации. Поднять по таким ступеням что-то габаритное и тяжелое будет проблематично. Сооружения из нескольких пролетов построить сложнее, но они идеально подходят для домов, где большое расстояние между этажами.
Делаем лестницу в частном доме
Лестницы в доме могут вести не только на второй этаж. В данном случае существуют конструкции следующих типов:
- наружные: для подъема на крышу, для выхода на чердак, спуска в подвал или гараж, для восхождение на крыльцо;
- внутренние: перемещение между этажами, спуск на цокольный этаж.
Оптимальный угол наклона для каждого типа лестницы должен быть следующим:
- до 30° — наружные подъемы, целесообразнее организовывать пандусы;
- от 30° до 45° — лестницы внутри дома (на второй этаж) или другие бытовые подъемы;
- от 45° до 75° — приставные конструкции;
- свыше 75° — эвакуационные марши.
Для каждого, конкретного случая устанавливается свой угол наклона, в то же время учитывается то полезное пространство, которое можно безболезненно для дизайна дома потратить на организацию лестницы.
Не прибегая к сложным подсчетам, пользуясь обычной миллиметровой бумагой, зная высоту требуемого подъема и длину комнаты, которая выделена под лестничный марш, можно экспериментально определить уклон. Так в масштабе 1:10 на бумаге по горизонтали откладываем ту длину комнаты, которая отведена под марш. По вертикали – высоту будущего подъема (это расстояние от пола помещения первого этажа до горизонтального перекрытия второго этажа). Две линии должны проходить строго под прямым углом относительно друг друга. Получается прямоугольный треугольник. Длина его гипотенузы будет равняться длине лестничного марша. Угол между гипотенузой и горизонтальным катетом и обозначает уклон марша. Если он лежит в пределах угла «комфортного подъема» для данного типа лестницы, то можно рассчитать количество будущих ступеней. Если подъем слишком крутой, то необходимо подумать по организацию пролетов на лестнице.
Лестница обязательно должна иметь правильный угол наклона
Уклон марша и высота ступени
Определившись с углом наклона для марша, нужно определить длину и ширину ступеньки. Для этого используется формула: 2A+ В=60-64, где:
- A – высота подступенка, см;
- В – ширина ступени (проступи), см,
- 60-64 значение в см длины среднего шага женщины и мужчины.
Нормативная документация указывает на оптимальную высоту ступени А=15 см, но эта величина может варьировать в пределах 14-17 см. Какое значение выбрать подскажет угол наклона конструкции. Допустим, А=15 см. Тогда по вышеуказанной формуле нетрудно рассчитать значение В.
- Забежная лестница своими руками. Г …
- Чертежи лестницы на второй этаж с …
- Чертежи лестниц. Чертежи лестницы на …
B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см,
Далее нужно рассчитать необходимое количество ступеней. Для этого высоту этажа Н (это расстояние между перекрытиями первого и второго этажа) делим на высоту одного подъема, то есть А. Например, высота этажа Н- 270 см, тогда Н/А = 270/15=18 ступеней. Но что делать, когда высота этажа – это число, не кратное трем, например 260 см, тогда количество ступеней не будет целым числом. В таком случае есть два выхода:
- делать последнюю ступень нестандартной величины;
- изменять угол наклона конструкции.
Таблица различных параметров лестницы
Здесь также прибегают к экспериментальным методам и наносят в масштабе 1:10 на миллиметровую бумагу: в виде строго вертикальной линии высоту этажа Н. С верхней точки данного отрезка опускают нужное количество ступеней стандартных размеров. Это будет гипотенузой прямоугольного треугольника. От нижней точки гипотенузы до основания вертикального катета проводят линию. Это будет горизонтальный катет, то есть длина будущего лестничного марша, а угол между гипотенузой и катетом – наклон лестницы. Он определяется транспортиром.
Угол наклона крыши
Разобравшись с лестничным подъемом на верхний этаж дома, нетрудно рассчитать уклон крыши. Данный показатель крыши зависит от ее конструкционного материала и от того, в каких целях будет использоваться чердачное помещение, например организация крыши сопряжена с возведением мансарды (как дополнительный этаж дома).
Уклон крыши определяют по формуле Н конька=L пр.* tg A, где:
- Н конька – это высота будущего чердачного помещения крыши;
- L пр.- половина длины пролета дома;
- tg A – тангенс искомого показателя, то есть искомый наклон крыши.
Например, проектная документация указывает, что дополнительный этаж дома на чердаке должен иметь высоту 1,8 м. Ширину фронтона измеряем пи помощи рулетки, допустил 6 м. L пр = 3 м. Тогда по формуле определяем тангенс угла наклона кровли и по таблице находим значение угла.
Требования безопасности поворотной лестницы с забежными ступенями
Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:
- количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным – психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
- высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
- крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.
