Делаем лестницу на второй этаж своими руками из дерева

Какой должна быть лестница

Для начала, нужно выбрать вид лестницы, которую вы собрались сделать самостоятельно. Лучше всего это делать на этапе планировки вашего дома. Именно тогда можно подобрать необходимый вам вид лестницы без существенных проблем. Потому как в уже построенном доме, вам придется отталкиваться от того пространства, которое у вас уже есть под лестницу. Что весьма сужает круг выбора. Особенно если дом старый и маленький. Потому что главное качество лестницы должно быть удобство! А удобная лестница – это такая лестница, у которой длина и высота ступеней будет укладываться в стандарт. Золотым стандартом считается высота ступени 15 см, с длиной 30 см. К тому же у хорошей удобной лестницы должен быть определенный угол наклона. Таким диапазоном будет угол в 20-45°. Как же подобрать необходимую высоту, длину и угол лестницы? Необходимо сделать расчет лестницы.

Выбираем какую лестницу построить

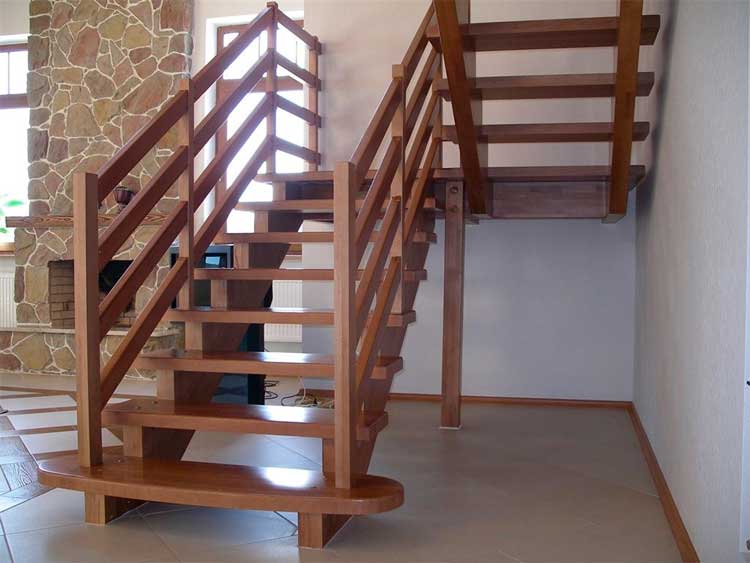

Лестницы могут быть маршевые и винтовые. Конструкция маршевой лестницы достаточно проста и является лучшим выбором, если вы планируете изготовить ее самостоятельно, однако для того, чтобы обеспечить приемлемый уклон и высоту ступенек, требуется немалая площадь. Такая лестница очень удобна в эксплуатации и выдерживает большую нагрузку. По ней можно легко поднимать мебель и прочие крупные предметы на второй этаж, кроме того, она более безопасна, поэтому будет лучшим выбором в том случае, если в доме живут дети или пожилые люди.

Винтовая лестница имеет более сложное устройство. Она используется в условиях ограниченного пространства, когда из-за нехватки площади не получается обеспечить безопасный уклон обыкновенной лестницы. К основным недостаткам можно отнести не слишком удобную конструкцию, которая затрудняет подъем и не позволяет переносить крупногабаритные предметы. Вместе с тем искусно выполненная винтовая лестницы обладает достаточной прочностью и может быть главным элементом интерьера.

Безопасность превыше всего!

Перед тем как приступить к изготовлению лестницы своими руками, необходимо позаботится о ее безопасности. Во-первых, она должна быть прочной и легко выдерживать нагрузку, в несколько раз превышающую вес человека среднего телосложения. Во-вторых, лестница должна быть удобной и эргономичной. В данном случае необходимо уделить большое внимание таким факторам, как высота ступеней, уклон лестницы, а также расположение и форма перил. Ступени должны иметь нескользкое покрытие, а промежутки между балясинами выбираются таким образом, чтобы ребенок не мог протиснуться через них и упасть.

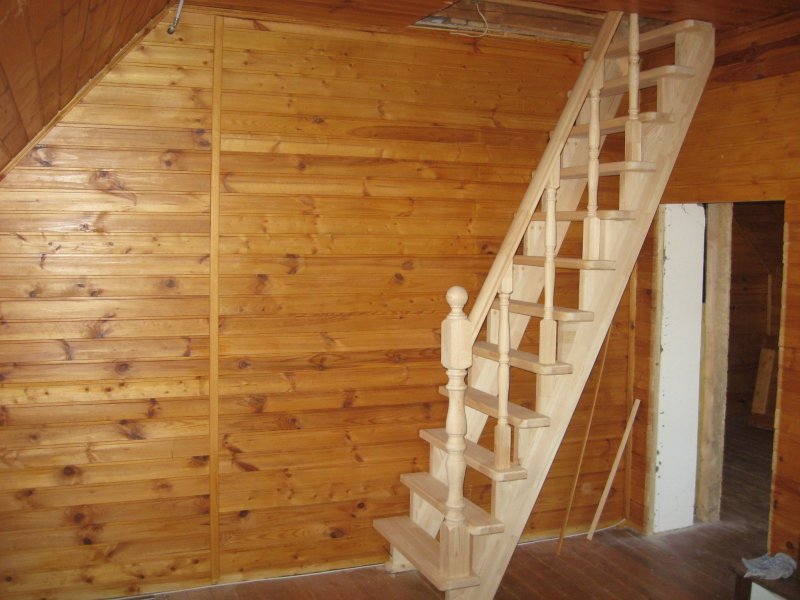

Лестницы для крыльца из дерева

Владельцы частных домов, которые имеют красивую деревянную террасу, знают все преимущества и недостатки этой конструкции.

Профессионалы:

• Экологическая чистота древесины;
• Огромные возможности для украшения деревянной террасы;
• Декоративно;
• Оригинальность.

Минус очки:

• Высокая стоимость;
• Вредные последствия процессов гниения;
• Если деревянная лестница используется в течение длительного периода времени, ступеньки могут накапливаться и затемняться;
• Иногда сами перила (перила) и деревянные лестничные перила необходимо ослабить, отремонтировать или заменить.

Надо сказать, что все недостатки полностью зависят от качества древесины. Если вы выберете подходящий материал, деревянная терраса прослужит очень долго.

Инструменты и материалы

Итак, что нам понадобится (назову основные позиции, нет смысла расписывать все досконально):

• руки, растущие из правильного места;
• терпение;
• трудолюбие;
• куча энтузиазма.

Это основное. Помимо этого:

• предварительно купленная тетива (сколько в метрах зависит от размеров лестницы);
• ступеньки (количество в зависимости от высоты);
• балясины;
• поручни;
• столбы.

Все это продается в магазинах сделанное из клееного бруса. Самому тут, увы, ни как не обойтись. Породы дерева также бывают различные, стоят они соответственно.

Если возводить Вы будете первую лестницу своими руками, не стоит брать такие породы как дуб и красное дерево – очень тяжело обрабатывать, лиственница вполне подойдет.

Из материалов понадобятся:

1. Клей для дерева.
2. Шпаклевка в цвет дерева.
3. Наждачная бумага.

И конечно инструмент:

1. Пилы (желательно иметь ручную циркулярную пилу с регулировкой глубины реза).
2. Лобзик (также электрический).
3. Стамески.
4. Молотки.
5. Киянки.
6. Дрель.
7. Сверла.
8. Коронки и всякие мелочи.

Пошаговая инструкция

1. Для того, чтобы лестница из дерева была успешно смонтирована, нужно просчитать ее уклон, который может составлять от 25 до 40 градусов.

2. Строительство деревянной лестницы предполагает предварительный расчёт её ступеней. Исходя из максимального расстояния между ступенями в 19 см, рассчитывают количество ступеней по высоте конструкции. Ширина проступи должна составлять минимум 25 см.

3. Безопасная установка деревянных лестниц требует, чтобы она была оборудована перилами высотой не меньше 90 см.

5. Разметив места под установку проступей, циркулярной пилой по шаблонам делаются пропилы глубиной 10 мм. При помощи стамески выбирается массив доски между пропилами, готовые тетивы устанавливаются в рабочее положение.

Тетивы прикрепляются саморезами к полу при помощи шуруповёрта и металлических оцинкованных уголков.

6. Из доски шириной минимум 250 мм вырезают циркулярной пилой ступени. Толщина ступеней зависит от ширины пролёта, но не менее 25 мм.

Торцы ступеней для лучшего соединения с тетивой обрабатываются шлифмашинкой.

Соединяют ступени и тетиву при помощи столярного клея, намазывая торцы ступеней и пазы в тетиве.

7. Сборка деревянной лестницы в нашем случае требует, чтобы она была стянута при помощи оцинкованных прутьев с резьбовыми соединениями на концах, на которые накручиваются гайки с широкими прокладками.

8. В приведенном примере, демонстрирующем монтаж деревянной лестницы, расстояние до стены позволяет устроить отличные деревянные полки для вещей и книг, которые подходят по дизайну.

Затем установленные полки шлифуют.

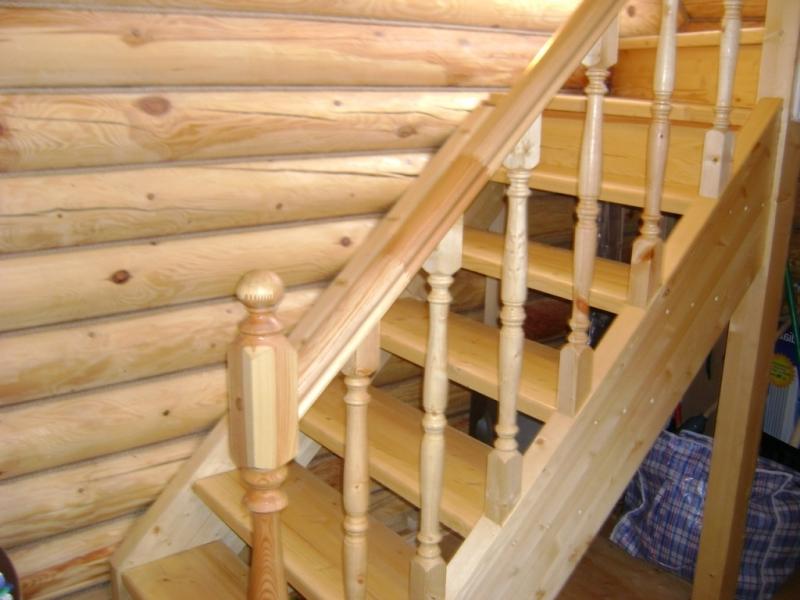

Кроме этого необходимо установить поручень для обеспечения безопасности. Установив стойку, к ней крепятся две доски с высотой верхней относительно ступеней не меньше 90 см.

9. Материал поручней и самой лестницы обрабатывается наждачной бумагой для исключения сколов, зацепов и заноз.

Лестницу нужно обработать специальными грунтовками от гниения и против возгорания, после чего покрыть прозрачным лаком для паркета.

Расчет и чертеж маршевой деревянной лестницы

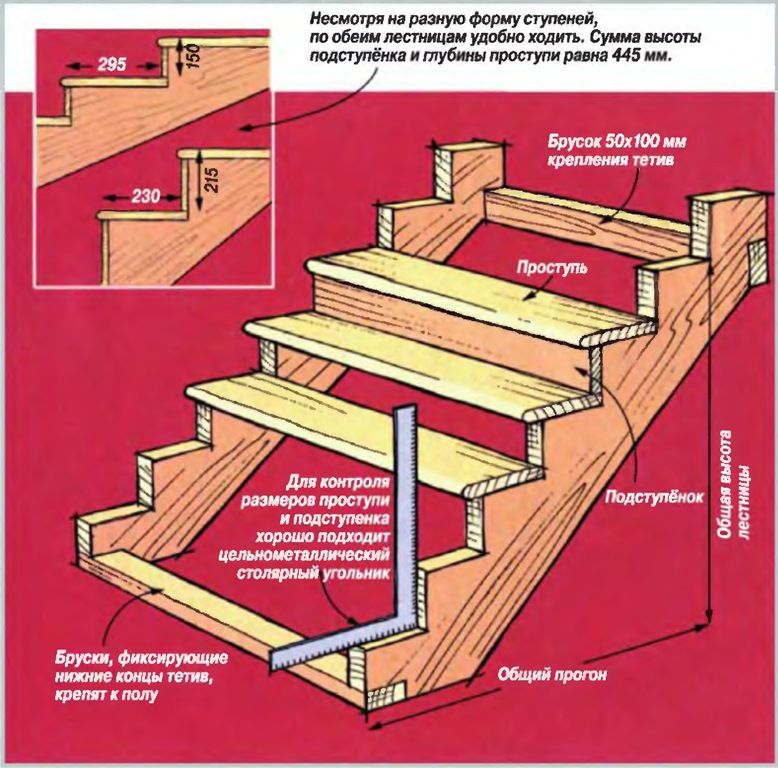

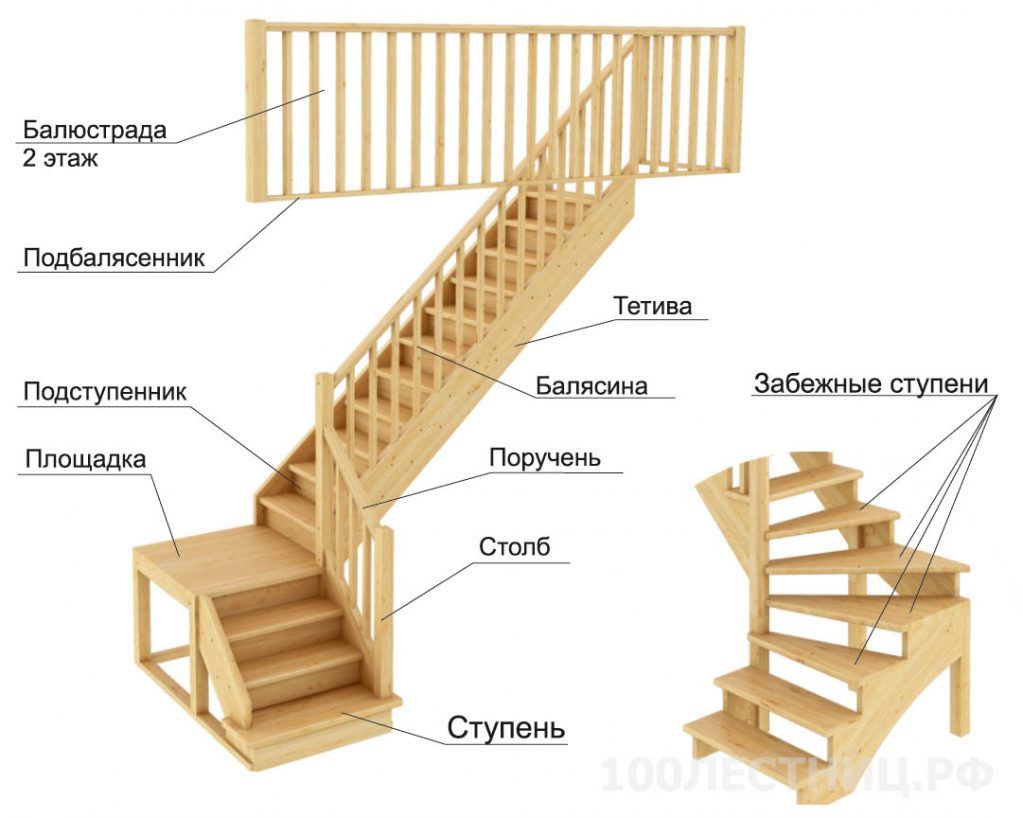

Для начала сделаем краткий обзор по частям лестницы, чтобы лучше понимать, что и как делать. В маршевой лестнице есть ступени – элементы, которые принимают основную нагрузку. Здесь вроде все понятно, теперь идем дальше. Косоур – несущий элемент, своеобразная балка, в которой делают «заусеницы» для установки ступеней и крепления подступенков («подпорки» ступеней). Он напоминает форму пилы, на зубьях которой располагаются ступеньки. В маршевой лестнице может быть 2 косоура или 1. Во втором случае противоположная сторона ступеней крепится непосредственно на стену.

Теперь надо выучить еще одно новое ругательство – тетива. Это большая широкая балка, в которой имеются посадочные места для ступенек. «Ну, а разница то где?» – спросите вы. Да нет ее, просто на косоуре ступеньки крепятся сверху, а здесь как-бы между двух балок, которые периодически стягиваются между собой арматурой или деревянным тягами. Здесь уже выбирать надо по внешнему виду, что кому нравится, поскольку никаких практических отличий нет.

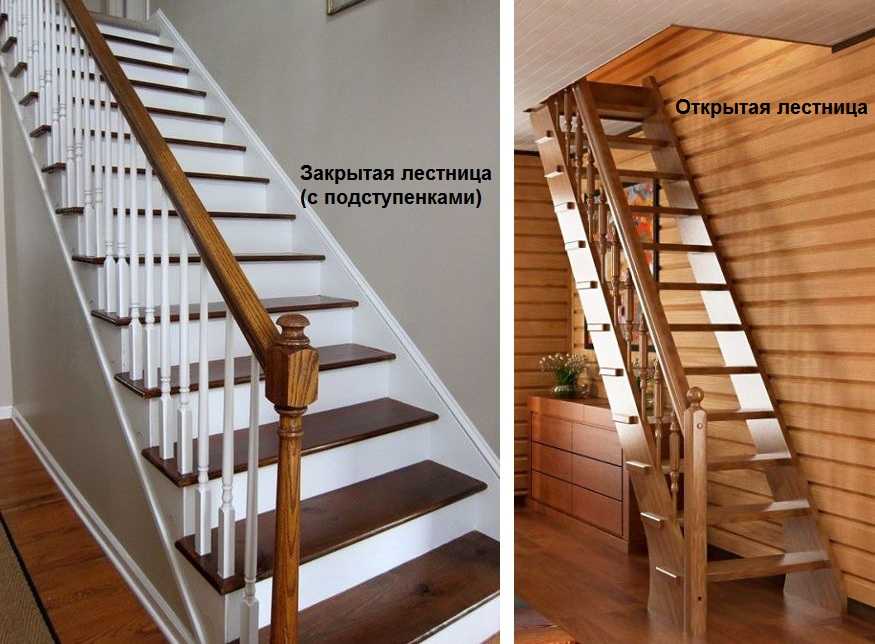

Хотя подступенки и напоминают опорные элементы, они ничего не держат и устанавливаются исключительно в декоративных целях – они скрывают пространство под лестницей. Их можно украсить наклейками, красивыми надписями или выжечь что-то – смотрятся достаточно солидно и оригинально, а затраты минимальные на декорацию.

Конечно же, есть еще перила, их функция и крепление вроде понятны (балясины и поручень сверху). Теперь сделаем размеры маршевой лестницы, нанесем все это сначала на бумагу, а потом сделаем аналогичный перенос на комнату, в которой будет находиться наша конструкция. Рассмотрим инструкцию пошагово, чтобы было максимально понятно и удобно выполнять.

ШАГ 1: рассчитываем количество ступеней и длину лестницы. Допустим, высота потолка вашего дома составляет 250 сантиметров, угол наклона надо выбрать 40 градусов – это оптимальный угол для удобной ходьбы и подъема груза. Длина деревянной балки будет в таком случае 500 сантиметров. Ширина ступеней должна быть примерно 50-60 сантиметров, не менее, чтобы удобно было передвигаться. Высота подъема – 15-20 сантиметров. Это наиболее распространенные параметры маршевых лестниц, которые чаще всего применяются при их строительстве. Угол наклона лестницы более 45о считается небезопасным для перемещения, особенно если в доме дети.

ШАГ 2: расчет маршевой лестницы в масштабе помещения. Мы взяли общую длину лестницы, которая получилась (нашли гипотенузу равнобедренного треугольника, нашли корень от суммы квадратов высоты помещения и длины от основания лестницы до стены, на которую она «опирается»), разделили на высоту подступенков, вышло их количество. Чертим все это на полу и стене, наглядно смотрим, устраивают ли нас такие параметры.

ШАГ 3: собираем полученные записи и отправляемся на лесопильню за необходимой древесиной. Маршевые деревянные лестницы лучше всего делать дубовые – максимальная прочность древесины, минимальная усадка и отличный внешний вид. Но есть один минус – дуб стоит как самолет, поэтому заменим его обычной сосной и разукрасим ее потом «под дуб». И дешево, и похвастаться потом можно будет перед гостями эксклюзивной маршевой лестницей на второй этаж, сделанной своими руками.

Важно: если дом недавно был построен, он может давать небольшую усадку еще, поэтому крайне не рекомендуется устанавливать много жестких креплений лестницы – ее может «повести» со временем. Для начала лучше будет закрепить «черновой» вариант с зазором на 1-2 сантиметра, а потом, если через год или два она останется на этом же месте, закрепить наглухо и вплотную до потолка.

Как самостоятельно начертить схему лестницы для дома

При желании начертить схему своими руками, следует знать некоторые особенности, на которые обязательно стоит обратить внимание. Под рукой нужно иметь:

• Рулетку;
• Фломастер или мел, которым будут делаться отметки на поверхности стены, пола;
• Ручку или карандаш;
• Лист бумаги;
• Линейку;
• Циркуль.

Этих принадлежностей будет вполне достаточно, чтобы сделать нужные чертежи для деревянной лестницы в доме.

Пошаговые действия для нанесения чертежа

Когда дошли руки и человек начинает наносить на лист бумаги чертежи деревянных лестниц на второй этаж, следует действовать пошагово:

1. Для начала следует определиться, какой будет лестница по конструкции. Чертеж с размерами простой лестницы на второй этаж

   Хотя иногда этот процесс полностью завершается после осуществления замеров. Ведь случается, что конструкция не помещается в выбранное пространство. А бывает и наоборот, то, чего никак не ожидал, свершается. Тем не менее, прежде чем рисовать чертеж будущей лестницы, нужно точно понимать, какой она будет.

2. Затем следует определить, каким будет угол наклона лестницы. Оптимальным является 35 градусов.
3. Далее следует измерить расстояние от пола до уровня начала ступеней. В зависимости от того, какая конструкция для установки выбрана, этот показатель может разниться.
4. А также стоит определить, какой ширины будет каждая ступенька. В идеале она должна составлять от 25 до 35 сантиметров, чтобы нога свободно могла разместиться на поверхности.

   Чертежи лестничных ступенек

5. Рулеткой измеряем расстояние от стены до крайней точки балясин и перил лестницы. Тут сложно сказать, какой она должна быть по максимуму, ведь все зависит от дизайна изделия. Но ее расстояние не должно быть менее чем 80 сантиметров. Именно при таком решении, движущиеся в разном направлении люди смогут нормально разминуться.
6. Следует не забыть осуществить замер расстояния от самой высокой ступеньки до потолка. Этот замер крайне важен, и длина должна быть не менее чем человеческий рост. Если в доме есть высокие люди, то данную цифру нужно подстраивать под них. В идеале этот параметр должен быть не менее двух метров.

   Расстояние от ступеней лестницы до потолка

7. Пространство под ступенькой по высоте варьируется от 15 до 20 сантиметров. Все зависит от того, какой конструкции планируется лестница.
8. Следующим этапом является перенесение осуществленных замеров на лист бумаги или ватмана. Тут стоит быть очень внимательным, указывая свой результат. Важно четко прописать цифры, пропорции, высоту и ширину изделия, чтобы не столкнуться со сложностями в процессе установки.
9. Следовательно, после начертания плана будущей лестницы можно приступать к ее непосредственному установлению.

Выполняя действия пошагово, придерживаясь очередности, сделать чертеж деревянной лестницы будет несложно.

На что обратить внимание

При осуществлении замеров обязательно обратить внимание на следующие факторы:

• Высота конструкции должна быть нарисована с учетом высоты и ширины потолка, над которым будет находиться пространство дома. Неправильно подсчитывать расстояние только до начала потолка нижнего яруса помещения;
• В чертеже обязательно точно просчитать количество ступеней, чтобы было возможным подготовиться к установлению конструкции. Сделать это несложно, нужно просто поделить ширину каждой ступени на общую цифру высоты конструкции;
• Для удобства можно расчертить лист бумаги на блоки, указывающие на реальную высоту и ширину пространства. Естественно, данное действие осуществляется в формате масштаба, определяемого самостоятельно в зависимости от размера бумажного носителя, на который переноситься схема будущей лестницы.

  Схематическое изображение крепления лестничных ступеней

Учитывая данные детали, есть вероятность составления максимально точного чертежа лестницы, ведущей на верхний этаж.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

• ширина проступи — не менее 26 см;
• высота ступеньки – не более 20 см;
• уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
• высота перил – от 900 мм;
• минимальная ширина пролета – 90 см.

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

• ширину ступени уменьшить до 26 см;
• высоту увеличить до 18 см;
• выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

Параметры лестницы и их расчеты

Следующий этап в пошаговой инструкции – это расчет элементов металлической и деревянной лестницы своими руками. Что нужно знать для самостоятельного изготовления конструкции?

Вы должны владеть информацией о том, какая у нее будет длина, высота, сколько ступеней в ней будет, какую нужно делать ширину проступи и высоту подступенка. Все это рассчитать достаточно легко.

Высота лестницы – это расстояние от пола до потолка, к которому нужно прибавить толщину перекрытия.

Если пол и потолок разделяют 250 см, то общая высота конструкции будет около 280-300 см.

Ширина лестницы – это также важный параметр, который влияет на удобство ее эксплуатации. Но в частном доме ее можно сделать около 90-100 см, так как подниматься и спускаться одновременно будут минимум два человека. Если вы делаете конструкцию лестницы на мансарду своими руками, то ширина ее может быть всего 65-70 см.

Если площадь дома вам позволяет, ширина лестничного марша может быть 125 см.

Для конструкций с шириной в 90 см обязательным условием является наличие опор с обеих ее сторон. С одной стороны опоры можно делать только в том случае, если лестница будет примыкать к стене. Ширина в 70 см может быть выбрана не только для конструкций, ведущих на мансарду, но и в зданиях, не предполагающих проживания хозяев постоянно. Например, в небольшом двухэтажном садовом конструкций в идеале должен варьироваться от 37 до 40 градусов.

Если наклон будет небольшим, лестница займет много места, если наклон, напротив, будет слишком крутым, подниматься по ней будет крайне тяжело.

И все же, основное внимание в пошаговой инструкции уделяется параметрам ступеней, так как от них зависит и длина лестницы, и необходимость или отсутствие таковой в создании маршевой площадки. От ступеней всецело зависит удобство поднятия.

Рассчитать ширину проступи и высоту подступенка можно по специальным формулам. Существует их три вида.

В основе главной лежит параметр величины шага: S=2x+y, где S – это и есть величина шага, х – это величина проступи, у – это высота подступенка. Средняя величина шага, принятая за стандарт, равна 64-66 см.

Другие формулы называются формулами удобства и безопасности.

Если вы хотите своими руками создать безопасную лестницу, рассчитывать параметры элементов ступеней нужно по формуле x+y=45.

Если хотите создать удобную лестницу, рассчитывать ступени нужно по формуле x-y= высоту подступенка, вы может вычислить количество ступеней, которое будет у вас в конструкции. Для этого нужно общую высоту лестницы разделить на высоту подступенка.

Конечно, можно воспользоваться и усредненными значениями параметров. Ширина проступи может варьироваться от 22 до 30 см, а высота подступенка от 12 до 20 см.

При количестве ступеней больше десяти, специалисты рекомендуют делать маршевую площадку.

При устройстве лестницы не следует забывать об опорных конструкциях типа перил. Без них можно обойтись только в том случае, если количество ступеней меньше трех. Высота опорных столбов должна быть около 80-100 см. Ширина между балясинами обычно составляет 15 см. Лестницу нужно делать с тем расчетом, чтобы она выдерживала нагрузку около 230 кг, а перила должны остаться устойчивыми при нагрузке в 100 кг.

Если в доме есть маленькие дети, конструкцию, которую вы собираетесь делать своими руками, нужно учитывать соразмерно и с их физическими возможностями забраться по лестнице.

Так, высоту подступенка лучше всего делать 12 см и 10 см между балясинами.

Подготовительные мероприятия

Далее все линейные размеры – в см.

Выбор схемы лестницы

Самое простое решение для выполнения отдельных технологических операций своими руками – на косоурах. На возведение такой конструкции много времени не понадобится.

Выбор материалов

Однозначно – все заготовки должны быть из древесины. И не только потому, что строительство ведется своими руками, а с деревом работать значительно проще и удобнее. Устанавливать в домике металлическую лестницу  можно лишь после того, как строение даст усадку, причем полную. А этот процесс менее 5 – 6 лет не длится, хотя производители некоторых пиломатериалов (таких, как брус клееный, бревно оцилиндрованное) это и отрицают, снижая сроки готовности дома.

Если лестница получается сравнительно небольшая, то в дачном домике для изготовления отдельных ее элементов можно использовать и листовые (плитные) изделия – ДСП, ФК, ОСВ и тому подобное. Для тех же ступеней, например.

Отдельно стоит рассмотреть вопрос выбора породы дерева. Что характерно для большинства дачных домов? Ответ простой – в них постоянно никто не проживает, тем более в зимний период. Следовательно, значительные перепады влажности (а то и завышенная сырость внутри) и температуры – явление обычное. Даже качественная обработка пропитками вряд ли надолго защитит материал от гниения и грибка.

Но и здесь нужно подумать. Стоимость ели невысокая, но ее структура отличается повышенной пористостью. А этот параметр любого материала напрямую связан с другой характеристикой – прочностью. Причем зависимость обратная. Поэтому при всей привлекательности ели для лестницы она не подходит. Остается лишь сосна или лиственница, если ориентироваться на приемлемое сочетание таких показателей, как качество и цена. Выбирая изделия листовые или плитные, желательно также приобретать ту продукцию, которая изготовлена на основе именно такой древесины. Также можно выбирать породу дерева исходя из типа напольного покрытия. Как уложить паркетную доску своими руками — вы можете почитать здесь: -samostoyatelno-ulozhit-parketnuju-dosku/

Рекомендуемые параметры пиломатериалов

• Доска – «двадцатка».
• Брус для опор – сечением 10 х 10.

Из чего сделать стойки и перила ограждения, решить несложно. Например, тот же брусок со стороной 5, обработанный соответствующим образом (скругление граней и тому подобное). Своими руками можно сделать как угодно, лишь бы была обеспечена безопасность перемещения.

Расчет параметров лестницы

Он производится индивидуально, исходя из габаритов домика на даче, его планировки и внутреннего наполнения (количество мебели, ее расстановка и так далее).

Расстояние перекрытие — марш

Рассчитывая высоту пролета, нужно ориентироваться на средний рост человека + небольшой запас. Следовательно, между любой ступенькой и потолком – не менее 190. Поэтому придется определить, исходя из крутизны марша и количества ступеней, какой по размерам просвет нужно делать в перекрытии.

Ступени

• Ширина забежных должна быть одинаковой. С точки зрения удобства и безопасности перемещения оптимальные размеры: по центру – 20, узкий край – 10, широкий – 35±5.
• Высота всех: 14 – 18. Для лестниц в частных домах встречаются другие рекомендуемые размеры, но для дачи, с учетом небольших габаритов строения, этого вполне достаточно.
• Проступь – ее край не должен нависать над нижележащей ступенькой более чем на 3 – 4.

Общие формулы расчета

a – глубина ступени

b – высота подступенка

• Для удобства: (a – b) = 12 – 15; 2b + a = 62±2 .
• Для безопасности: (a + b) = 46.

Длина марша

По этому параметру необходимо ориентироваться на крутизну лестницы. С учетом всех требований к ее модификации для дачи угол наклона рекомендуется выбирать в пределах 35 – 400. Более пологая конструкция попросту может не уместиться в домике, и придется менять схему. Например, на двухмаршевую с поворотной площадкой.  Если же выбрать угол более 400, то лестница получится достаточно крутой. Для пожилого человека – не лучший вариант.

Сама длина определяется по правилу треугольника. По сути, сам пролет – это его гипотенуза. Достаточно составить план домика (в масштабе), нанести на него схему лестницы (с учетом высоты и ширины помещения), и произвести арифметические действия. Естественно, что маршевый пролет не будет тянуться буквально от стены к стене. Нужно сделать необходимые отступы как для ее верхней части, так и для нижней, где располагаются забежные ступени.

Ширина лестницы

Рекомендация для дачного домика однозначная – в пределах 100±10, так как речь о конструкции с забежными ступенями. Это обеспечит и удобство перемещения, и компактность лестницы. Вряд ли по маршу будут одновременно подниматься /спускаться 2 и более человек, что нередко происходит в частном жилом строении. Поэтому лестницу на даче целесообразно рассчитывать на одного.

Количество ступеней

Исходные данные – длина маршевого пролета и параметры проступи. Если численное выражение количества ступеней получается дробным, то округление – до целого значения, в большую сторону. Соответственно, чтобы не нарушать геометрии лестницы, высоту последнего подступенка придется занизить.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Как сделать деревянную лестницу на второй этаж?

Весь процесс складывается из планирования, сборки и монтажа.

Подборка комплектации

Одномаршевая деревянная лестница своими руками собирается из деталей и узлов:

1. Ступени. Ширина их подбирается индивидуально, но чаще всего составляет 1 м.
2. Тетива (2 шт) – самая тяжелая часть конструкции.
3. Уголок с оцинкованным покрытием для фиксации ступеней, саморезы (40 мм).
4. Дополнительные части (столбы, балясины, поручни).
5. Отделочные материалы: морилка, лак.

Выполнение расчетов и чертежа

Как сделать лестницу из дерева долговечной и эстетичной? Ключевые моменты в планировании изделия – правильно измерить габариты проема, определить число и и размеры ступеней. Далее требуется просчитать основные размеры будущего изделия и составить чертеж. Вы можете получить необходимые расчеты и советы профессионалов о том, как сделать деревянную лестницу своими руками.

Процесс изготовления

Для решения всех вопросов о том, как сделать деревянную лестницу самостоятельно, внимательно следуйте рекомендациям:

1. Изготовление тетивы – трудоемкий процесс. Наметьте линии распила, прижмите направляющий брус и сделайте эталонную тетиву. По ней сделайте и другие.
2. Оснащение ступенями. По расчетам и чертежам используя уровень, сделайте наметки на одной тетиве, установите ступеньку и обозначьте ее место на другом элементе. Начинать эту операцию лучше снизу-вверх. Проверьте положение последней ступени относительно предыдущих, внесите коррективы при необходимости. На отметках закрепляйте саморезами уголки из металлов из расчета по четыре крепежных элемента на один уголок. Шаг за шагом формируйте лестничный марш.
3. Следующий шаг – установка балясин на деревянную лестницу своими руками. Проще взять комплект готовых элементов, так как выпилить более десятка одинаковых изделий сложно даже профессионалу. Столб с пазом для тетивы фиксируется к полу с помощью метиза. Для точности креплений применяйте промазанные клеем шканты, которые можно заменить стальными стержнями из гвоздей (диаметр – 5 мм, длина – 8 см). В тетиве, в поручне и с двух сторон балясин высверлите выемку, диаметр которой меньше стержней. Монтируйте конструкцию на штыри, крепите саморезами.
4. Для установки поручней приделайте их нижний конец на столб, а верхний – к перегородке. Эти области несут основную нагрузку, крепеж их производите тщательно.
5. Обработайте готовую конструкцию морилкой и покройте двойным слоем лака.

Более подробную пошаговую инструкцию изготовления деревянной лестницы своими руками смотрите в видео:

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Виды лестниц в частном доме

Выбирая вид лестницы, надо опираться на габариты помещения. Для частного дома приемлемы два варианта конструкции – маршевая и винтовая.

• • • • Маршевая лестница – это классический тип конструкции, идеально соответствующий биомеханике движений человека. Сооружение делится на марши, установленные под углом в 30-45°. Оно может быть угловым или прямым. Угол поворота маршей может составлять 90° (четверть оборота) и 180° (пол-оборота). Размер площадки между этажами должен составлять не менее 1 кв. м.

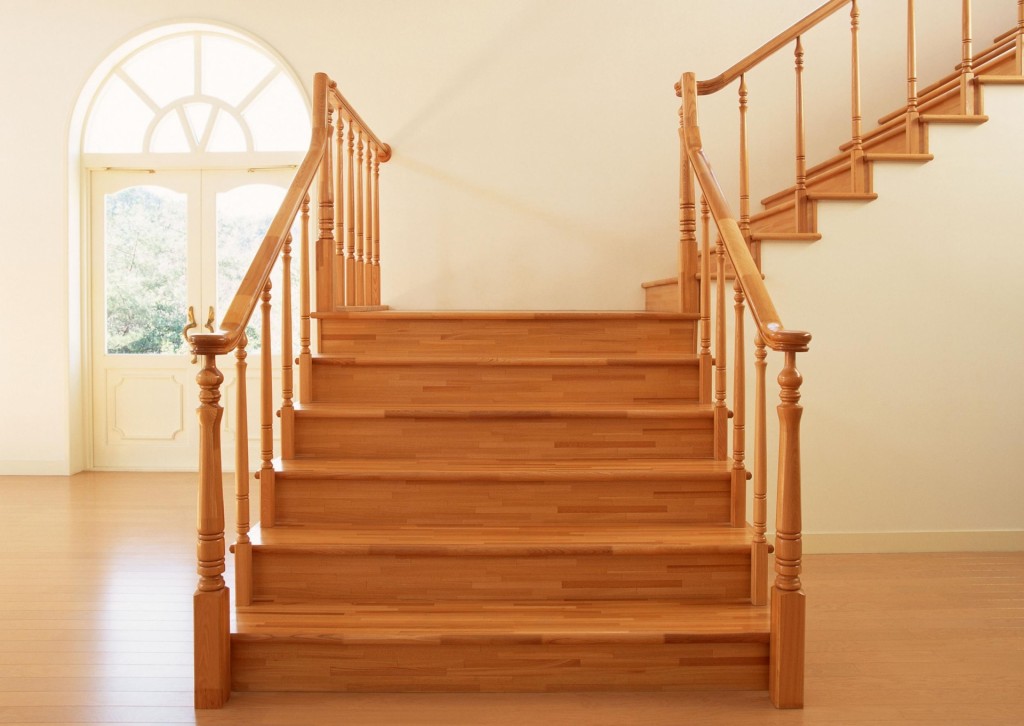

Маршевая лестница с площадкой между этажами

К плюсам маршевой лестницы относится простота изготовления и высочайший уровень безопасности. Если говорить о минусах, то это большой расход материалов и громоздкость конструкции. Очевидно, что такой вид лестницы подходит для просторных помещений.

Маршевая лестница с контрастным сочетанием цветов

• • • • • Винтовая конструкция лестницы выглядит эффектно, но она сложна в возведении. У нее нет деления на марши. Цепочка ступеней нанизывается на одну центральную опору и соединяется между собой перилами. Ступени, как правило, имеют клиновидную форму, при которой узкий конец крепится к балке.

Широкая винтовая лестница

В достоинствах винтовой конструкции – эстетика, малые габариты и доступная цена. К минусам отнесем трудоемкий процесс возведения и повышенную травмоопасность. Однако это хороший вариант для помещения, ограниченного по площади.

Винтовая лестница как арт-объект

Важно! Чем меньше проем винтовой лестницы, тем круче подъем по ней. Учтите, что не каждый член вашей семьи сможет осилить такую конструкцию.

Лестница может быть произведением искусства

Яркая лестница с красивой резьбой

Авангардный дизайн деревянной лестницы

Расчет основных типов лестниц

Самостоятельная установка начинается с предварительного расчета комплектующий, по описанной выше методике, попробуем для примера рассчитать наружную лестницу на второй этаж.

Исходные данные: высота от пола до порога второго этажа 2880 мм.

Просчитаем изготовление лестницы с высотой ступени 180 мм, тогда количество ступеней у нас будет:

2880 / 180 = 16 штук.

Ширину ступени можно брать от 180 до 300 мм, если взять 250, получим:

250 × 16 = 4000 мм будет длина.

Для того чтобы определить длину лестничного марша, вспоминаем школьную программу геометрии, а именно — теорему Пифагора. У нас уже есть длина и высота (катеты прямоугольного треугольника), осталось вычислить гипотенузу:

√2880 ² + 4000 ² = 4929 мм.

Все необходимые расчетные данные теперь у нас есть, нелишним будет и начертить схему для наглядности.

металлическая поворотная лестница на второй этаж дома

Так как количество ступеней у нас менее 17, наличие двух маршей или дополнительных лестничных площадок нецелесообразно, поэтому и конструкцию выбираем соответствующую: прямую одномаршевую лестницу.

При самостоятельном изготовлении лестничной конструкции нелишним будет небольшой обзор распространенных и несложных моделей.

• Прямая лестница представляет собой наиболее удачный и простой вариант наружной конструкции. При этом требуется довольно большая свободная площадь, а расчет производится с учетом вышеприведенных параметров (ширина и высота ступеней). Если общее количество ступеней превышает 17, рекомендуется сделать небольшую площадку.
• Металлическая лестница. Качественные характеристики металла как строительного материала нет нужды рекламировать, прочность и долговечность таких сооружений говорит сама за себя. Главной задачей при проектировании металлической лестницы будет расчет предельной нагрузки на каждую деталь. Нормативной нагрузкой (согласно строительным нормативам) на 1 м² будет примерно 300 кг. Для перил: 50-100 кг/м², следовательно, вид проката и толщину металла выбирают по этим критериям. Немаловажным фактором будет и антикоррозионная защита металла. Для ступеней можно взять листы перфорированного железа, это исключит скольжение и травматизм.
• Деревянная лестница может стать настоящим произведением искусства и главным украшением экстерьера, но также не менее важно обеспечить максимальный комфорт и безопасность такой конструкции. Для ступеней берется доска не менее 30 мм, но более 60 мм брать также не следует. Для подступенков можно взять доску толщиной 25 мм, уличный вариант часто предусматривает изготовление лестницы без подступенков. Косоуры следует делать из бруса с минимальным сечением 60×140 мм.
• Модульная лестница представляет собой своеобразный «конструктор» из повторяющихся блоков-модулей. В магазинах можно приобрести всевозможные готовые модули, а установку провести своими руками. При этом следует учесть некоторые нюансы: при установке модульной лестницы на одну центральную несущую балку (косоур), через каждые четыре ступени устанавливается стойка – опора (крепится к полу) или стойка – кронштейн (крепится к стене); в магазине можно получить подробную консультацию перед покупкой модульных систем. Также можно воспользоваться онлайн – калькулятором для расчета оптимального варианта.
• Винтовые лестницы делятся на четыре типа:

1.  Опора на стены и центральный столб.
2. Закрепленная при помощи консолей на центральном винтовом столбе отдельно стоящая лестница.
3. Без центрального столба с опорой на изогнутые спиралью тетивы: наиболее сложна в исполнении. Самостоятельно такую модель сделать чрезвычайно трудно.
4. Опора на монолитный столб из толстостенной трубы — самая простая конструкция винтовой лестницы.

наружная полуповоротная лестница со сквозными ступенями

При расчете винтовой лестницы также следует учесть некоторые детали:

1. винтовой вариант устанавливается на площади не менее 3 м²;
2. ширина ступени не менее 10 см, оптимальный размер 17 – 25 см;
3. удобная длина 100 – 120 см, минимально допустимая длина 70 см;
4. комфортный угол наклона 30 – 45º.

• .Монолитная лестница представляет собой массивное стационарное сооружение, как правило, из армированного бетона. Усилий возведение такого шедевра потребует немалых, но и служить будет практически вечно. При проектировании монолитных лестниц за основу берутся все те же строительные нормативы, описанные выше. Обычно они проектируются и выполняются вместе с самим зданием. Особенностями монолитных лестниц является увеличение прочности фундамента, который должен с успехом выдерживать и значительный вес самой конструкции. Широким разнообразием отличаются и возможные варианты отделки: от натурального камня до дерева.

Важно! Фундамент под лестницу лучше делать автономно от основного фундамента. Это объясняется разной скоростью усадки здания и лестницы, конструкцию может просто перекосить.

Главным критерием наружной лестницы будет надежность и безопасность конструкции, которая определяется строительными нормативами, приведенными выше. Дополнительное декорирование превратит наружную лестницу в настоящий шедевр архитектурного дизайна и отличное украшение загородного дома.

Конструктивные особенности лестницы с поворотом

Существует три вида конструкции лестниц с поворотом:

• Круговые лестницы устанавливаются около несущей стена, угол оборота имеют 360 градусов. Для лестниц маршевого типа этот вид не подходит, так как конструкция занимает много площади, а высота второго этажа не позволит произвести установку, но для винтового типа идеально подходит;
• Деревянные четвертьоборотные лестницы устанавливаются в углу помещения, угол оборота будет составлять 90 градусов;
• Полуоборотные конструкции устанавливаются возле несущих перегородок, угол оборота 180 градусов.

Самая распространенная конструкция лестницы с поворотом представлена в виде 2-ух маршей и нескольких ступеней в месте разворота. Средняя ступень поворота в большинстве случаях служит точкой преткновения.

Для повышения комфортности передвижения по клиновидным ступеням, требуется произвести специальные расчеты, по уширению пропорционально забежных ступеней за счет площади прямых. Конструкция поворотной лестницы будет осложнена, но значительно повысит комфорт спуска и подъема по ступеням. Для строительства такой деревянной лестницы на второй этаж своими руками потребуется определенный опыт и знания технология монтажа, эту работу лучше доверить специалистам.

Похожие материалы

• Строительство туалета на даче своими руками
• Выгребная яма своими руками без откачки
• Как построить теплицу из поликарбоната своими руками схемы
• Откатные ворота своими руками чертежи и конструкция

Расчет лестницы «гусиный шаг»

Весьма компактные лестницы «гусиный шаг» — называются так благодаря форме ступеней, симметрично установленных относительно линии хода и ассоциируются с гусиным шагом. Они в основном устанавливаются в случае, когда требуется существенно сэкономить место и имеют угол наклона 45-65 градусов. Для комфортного передвижения такие лестницы имеют широкую поверхность проступи только на половине длины ступени. Остальная часть ступени уменьшена до минимума.

При расчете лестниц «гусиный шаг», когда определен угол наклона конструкции и площадь занимаемого ею места, учитывают такие параметры:

• ширина проступи в месте, куда опирается стопа, должна быть приблизительно 30 см. Иногда используют и меньшую ширину в целях придания лестнице компактных размеров;

Компактная лестница со ступенями «гусиный шаг»

• ширина узкой части ступени может определяться исходя из конструктивного решения и материала, используемого для ее изготовления;
• просвет между ступенями в такой лестнице не закрывается;
• рекомендуемая высота ступеней 15 см, хотя зачастую ее увеличивают для экономии пространства, занимаемого лестницей. Однако не стоит делать высоту ступеней слишком высокой — это негативно скажется на безопасности передвижения по лестнице.

Следует отметить, что лестницы «гусиный шаг» могут быть маршевыми с использованием косоуров или тетив, а также винтовыми.

Схема лестницы со ступенями «гусиный шаг»

Порядок изготовления деревянной лестницы

Изготовление лестницы нужно начинать с ее площадок – оснований , которыми она крепится к полу первого и второго этажа. Для крепления верней площадки используются анкерные болты или шипы. Нижнее основание можно зафиксировать, используя деревянный брусок, высота которого немного ниже высоты ступеньки, а ширина равна ширине проема и тетивы.

Далее следует монтаж тетивы с двух сторон марша. – это конструктивный элемент, который соединяет между собой ступени. Ее можно сделать из доски сечением 20х5 см. Для этого на ней делаются отметки мест расположения всех ступеней и с помощью лобзика выпиливаются места упора ступеней. Края вырезанных таким образом ниш округляются и тщательно шлифуются. Также шлифуется и ошкуривается вся тетива, что необходимо для качественной покраски или лакирования ее поверхности. Шероховатая поверхность не будет выглядеть красиво даже после вскрытия лаком. Одна тетива крепится к стене с помощью саморезов, причем каждый зубчик должен быть закреплен отдельно. Вторая тетива крепится к площадкам первого и второго этажа с помощью анкерных болтов, для чего ее концы оснащаются специальными длинными выступами для надежного крепления к основам. Если лестница будет слишком тяжелой из-за большой длины или обилия декоративных элементов, тетива может дополнительно опираться на опорные столбики.

Подступени и ступени вырезаются из деревянных досок по одной согласно выбранным параметрам и чертежу. Для подступеней используются доски толщиной до 3 см, по ширине и высоте отвечающие соответствующим параметрам ступеней. Есть лестничные конструкции, в которых подступени не используются, но для большей прочности и безопасности их лучше установить. Кроме того, в этом случае можно использовать площадь под лестницей.

В качестве материала для ступеней выбираются доски толщиной до 4 см. В случае, когда ступени слегка выходят за пределы подступеней, эти выступы округляются и тщательно шлифуются. Установка подступеней и ступеней идет сразу после монтажа тетивы – сначала подступени, потом ступени. Крепятся они клеем и саморезами.

Специальный клей для дерева поможет не только закрепить элементы, но и защитит лестницу от появления скрипа, а саморезы сделают конструкцию более жесткой и прочной. Шляпки саморезов закрываются специальными заглушками и красятся или вскрываются лаком.

При установке отдельных деревянных деталей , возможно, их нужно будет немного подрезать и подгонять по размерам, чтобы они более плотно прилегали друг к другу.

Балясины, перила и столбики для лестницы проще приобрести готовыми – изготавливать их самостоятельно довольно сложно и долго. Для ограждения лестницы на верхнем этаже балясины устанавливаются на подперила, которые закрепляются на поверхности пола шурупами, а сами балясины крепятся шпильками толщиной 8 мм. Под шпильки в подпериле и балясинах предварительно просверливаются отверстия в 7 мм, а уже потом в них вкручиваются сами шпильки. Шаг между креплениями выбирается в зависимости от размеров балясин. На верхнюю часть балясин тоже устанавливаются подперила с идентичным креплением. Шпильки могут быть просто деревянными или из дерева и металла. Последние более прочные и надежные.

Снизу лестницы устанавливается столбик, а на него и на верхнюю балясину натягивается нитка, определяющая высоту балясин, которые крепятся к ступеням. На каждой ступени может располагаться 1-2 балясины. Перед тем, как окончательно их закрепить, балясины приставляются к месту установки, и по линии нитки обрезается их лишняя часть, после чего они закрепляются окончательно. На балясины сверху монтируются подперила, поэтому так важно, чтобы они имели одну высоту. Подперила крепятся шпильками, а перила – жидкими гвоздями.

Нижнюю «изнаночную» часть лестницы можно подшить легкими отделочными материалами, например деревянными плитами или листами фанеры. Это придаст конструкции более презентабельный вид, что важно в случаях, когда место под лестницей планируется использовать. Отделку нужно крепить к тетивам.

Финишная отделка поверхности лестницы обычно представляет собой вскрытие прозрачным лаком, что сохраняет природный вид древесины и создает защитный слой. Для этого на предварительно отшлифованные и ошкуренные поверхности наносится морилка, а потом два-три слоя водостойкого лака.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Советы по ремонту: Хромированные поручни для лестниц — Всё о лестницах Отделка лестницы ламинатом своими руками — как обшить бетонные или металлические ступени видео Деревянная лестница своими руками — попробуйте свои силы! Конструкция деревянных лестниц

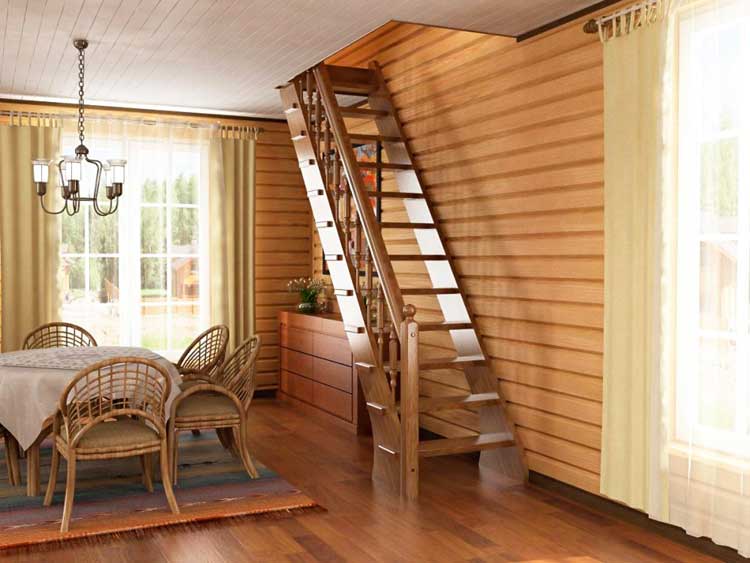

Оригинальная лестница в дачном домике своими руками

Прежде чем осуществлять проектирование и строительство лестницы, надо выбрать место, идеально для нее подходящее.

Самое удобное для нее помещение – холл или прихожая. Если они просторные, можно сконструировать прямую лестницу. Но чаще всего, в дачном доме предпочтительнее установить пристенное сооружение, которое имеет узкие марши и устанавливается в углу помещения.

Еще больше сэкономит пространство поворотная конструкция с пролетами. Выбрав место для лестницы, подготавливают ее чертежи, учитывая размеры всех ее деталей. Наиболее удобный угол наклона пролетов – 23-37ᵒ. Ширина конструкции колеблется от 0,8 м до 1,5 м. Оптимальный вариант – 1,2-1,4 м. Производя изготовление лестницы своими руками, надо следить, чтобы между балясинами быть такое расстояние, которое не позволит ребенку просунуть между ними голову.

И еще:

1. Если лестница состоит более, чем из 3 ступеней, обязательно устанавливаются к ней перила, высота которых – от 90 см. Перила должны быть удобны для опоры на них рукой.
2. По высоте, ступени не должны иметь отклонение более, чем 0,5 см.
3. Конструкция должна выдерживать вес до 220 кг, перила – не меньше 100 кг, чтобы взрослый человек мог без страха на них опереться.

Лестницы, спроектированные с учетом этих требований, будут удобны для пользования и прослужат долгое время.
