Делаем лестницу на второй этаж своими руками из дерева

Выбор схемы лестницы

Применительно к частному дому наиболее распространены две – лестница винтовая и маршевая. Первый вариант довольно сложный, и реализовать его своими руками, не имея практических навыков и опыта в этой сфере, вряд ли получится. Придется делать специфические инженерные расчеты, а значит, без помощи профессионала хотя бы на этом этапе подготовки не обойтись. Ориентироваться лишь на схемы, имеющиеся в интернете, не совсем правильно. Они не учитывают специфику конкретного строения, поэтому их обязательно придется перерабатывать с учетом особенностей его габаритов, планировки и ряда иных факторов. Да и сам монтаж винтовой лестницы, тем более деревянной – процесс далеко не простой.

Для сборки своими руками оптимальное решение – маршевая деревянная лестница . Исходя из высоты помещения первого этажа, пролетов может быть один или два (поворотная конструкция).

А вот в деталях даже совершенно одинаковые лестницы могут сильно отличаться. И это легко объясняется тем, что изготовление своими руками подразумевает элемент творчества. Так как все частные дома разнятся по многим параметрам (габариты, высота потолков, планировка, внутреннее наполнение), то следовать какому-то единому стандарту – дело бесперспективное. Поэтому далее – лишь общие рекомендации, которые помогут грамотно составить чертеж деревянной лестницы с учетом всех особенностей строения, и произвести ее установку по месту.

Какими бывают входные лестницы

Первое, что необходимо узнать при строительстве уличной лестницы и ступеней, это материал, который применяют для данной разновидности работ. Чаще всего используют:

• Дерево. При соответствующей обработке, некоторые породы древесины прослужат действительно долгое время, особенно в качестве ступенек. Конечно, стоимость любого дерева для дома сейчас достаточно высока, но не стоит забывать и о приятном внешнем виде данного материала.

  Стильное сочетание дерева и ковки

• Стильное сочетание дерева и ковки
• Металл. Уличные лестницы из металла требуют проведения сварочных работ, и правильной обработки. Но длительный срок эксплуатации металла очень часто позволяет сделать выбор в сторону данного материала.

  Массивная металлическая конструкция

• Массивная металлическая конструкция и оригинальные бетонные ступени
• Бетон. Материал, который достаточно просто приготовить, а его срок эксплуатации иногда более длительный чем у металлических конструкций. При наличии бетономешалки, бетонную (или сделанную из кирпича) входную лестницу можно залить за несколько дней, но на отделочные работы уйдёт куда больше времени.

  Пример бетонной входной лестницы с отделкой из плиткиПример бетонной входной лестницы с отделкой из плитки

Пример бетонной входной лестницы с отделкой из плитки

Фактически, для строительства наружной лестницы существует достаточное разнообразие строительных материалов (например, кирпич), достаточно выбрать с наиболее оптимальной ценовой политикой и длительным эксплуатационным сроком. Но данная разновидность лестниц также различается по форме своей конструкции. Это могут быть:

• Винтовые. Часто используются в домах с высоким цоколем. Могут иметь классическую форму или же обладать более прямыми углами.
• Прямолинейные. Наиболее распространённые, так как делают один ряд ступеней, на который не требуется большого количества строительных материалов.
• Уличные лестницы с площадкой. Которая монтируется с целью улучшения внешнего вида. Для площадки необходимо делать более пологие ступени.

Конечно, существует большое количество современных решений вблизи дома, но вышеперечисленные примеры являются наиболее распространёнными.

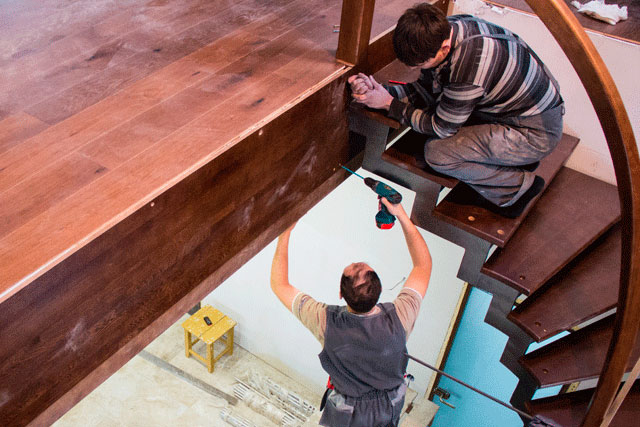

С чего начинается монтаж деревянной лестницы своими руками

Если вы собираетесь устанавливать лестницу, изготовленную самостоятельно, значит, вы уже не полный профан в плотницком деле и вряд ли допустите серьезные ошибки. Установка деревянной лестницы своими руками начинается с крепления косоуров или тетив – к полу и к верхней балке проема, если лестница свободностоящая, или дополнительно анкерными болтами к стене, если лестница пристенная.

Деревянная пристенная лестница на косоурах К-002М/3

Для лестницы винтовой или поворотной дополнительно нужно будет установить центральную опору, к которой будут крепиться забежные ступени. Если лестница маршевая – все ступени закрепляются в предварительно подготовленных пазах или на горизонтальных частях косоура.

Для монтажа лестницы приготовьте:

• клей;
• дрель;
• шуруповерт и саморезы;
• уровень (лучше всего – лазерный).

Инструменты и материалы

Итак, что нам понадобится (назову основные позиции, нет смысла расписывать все досконально):

• руки, растущие из правильного места;
• терпение;
• трудолюбие;
• куча энтузиазма.

Это основное. Помимо этого:

• предварительно купленная тетива (сколько в метрах зависит от размеров лестницы);
• ступеньки (количество в зависимости от высоты);
• балясины;
• поручни;
• столбы.

Все это продается в магазинах сделанное из клееного бруса. Самому тут, увы, ни как не обойтись. Породы дерева также бывают различные, стоят они соответственно.

Если возводить Вы будете первую лестницу своими руками, не стоит брать такие породы как дуб и красное дерево – очень тяжело обрабатывать, лиственница вполне подойдет.

Из материалов понадобятся:

1. Клей для дерева.
2. Шпаклевка в цвет дерева.
3. Наждачная бумага.

И конечно инструмент:

1. Пилы (желательно иметь ручную циркулярную пилу с регулировкой глубины реза).
2. Лобзик (также электрический).
3. Стамески.
4. Молотки.
5. Киянки.
6. Дрель.
7. Сверла.
8. Коронки и всякие мелочи.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

• В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
• Нормальная высота ступенек является 160 — 180 миллиметров.
• Минимально допустимая глубина ступеней составляет 270 миллиметров.
• Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
• Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
• Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

• На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
• На тетиве.
• На больцах.
• Винтовые.

Существуют лестницы:

• одномаршевые и двухпролётные;
• прямые и с поворотом.

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

«Строение» лестницы

наружная деревянная лестница

Даже такая привычная конструкция, как лестница, имеет несколько видов, которые можно кратко охарактеризовать следующим образом:

1. Маршевая лестница — это всем привычный вид лестницы, в зависимости от количества маршев (пролетов), может быть как одномаршевая, так и двух, или многомаршевая.
2. Отличительной чертой винтовой лестницы будут спирально расположенные ступени. Преимуществом такого строения является относительно маленькая занимаемая площадь, что позволит установить ее даже на довольно ограниченном пространстве.
3. Поворотная лестница, как показывает название, криволинейного контура, с возможными дополнительными лестничными площадками. Самостоятельное проектирование таких конструкций довольно затруднительно.

По расположению типы лестниц различают:

• профильные — установленные параллельно зданию;
• фронтальные — перпендикулярно к зданию;
• комбинированные — лестничные пролеты находятся под углом друг к другу.

Также лестницы классифицируют по геометрической форме лестничной площадки: квадратные, прямоугольные, круглые, овальные, граненые. Такое многообразие типов лестничных сооружений дает множество вариантов выполнения.

металлическая лестница на второй этаж загородного дома

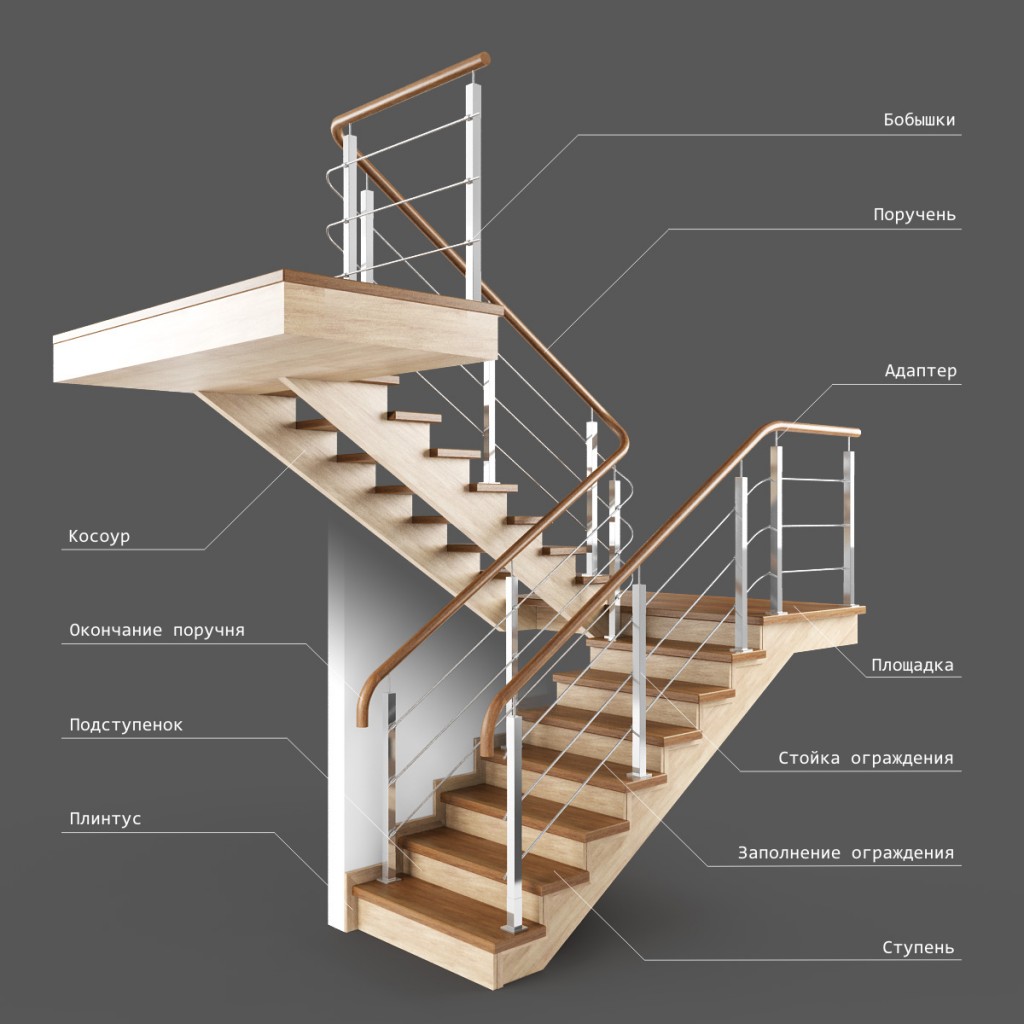

Лестница состоит из нескольких частей:

1. Ступени.
2. Подступенки (вертикальное продолжение ступени).
3. Косоуры — несущая балка, к которой и крепятся ступени и перила.
4. Перила также необходимы для безопасного использования.
5. Балюстрада — вертикальное ограждение, поддерживающее поручень. Очень часто используется для дополнительного декорирования.

Не мало важно стоит упомянуть козырьки и навесы над входом, которые только дополняют внешний вид лестницы. При этом козырьки над крыльцом из металла лучше ставить из одного материала.

Как происходит отделка бетонной лестницы деревом, указано в данной статье.

Как сделать ступени для уличных лестниц, указано в данной статье.

Как сделать автоматическую подсветку лестницы, указано здесь:

Нелишним будет и позаботится о долговечности лестницы: небольшая крыша или навес над конструкцией уберегут от осадков и продлят срок эксплуатации.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

• экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
• экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
• экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

• неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
• сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
• недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек. Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства. Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

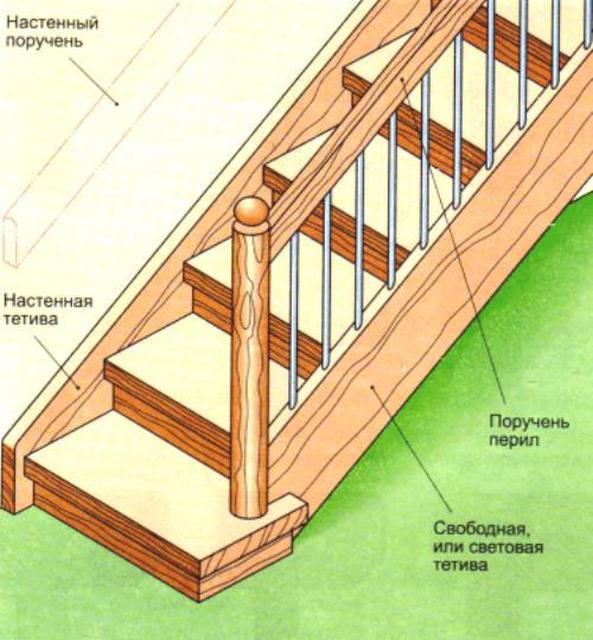

Лестница на тетивах

Большинство лестниц в домах собираются на тетивах. Это опорная конструкция пролета лестницы. Она представляет собой балку с вырезами, сделанными на внутренней ее стороне. В эти вырезы вставляются ступени. Этот способ принято считать классическим. Тетивы могут быть выполнены из разных материалов. Чаще всего для их изготовления берут древесину, металл, железобетон. Из древесных пород используют хвойные и лиственные:

Устройство деревянной лестницы.

• сосна;
• ель;
• кедр;
• пихта;
• дуб;
• лиственница;
• вишня;
• клен;
• бук.

Хвойные породы очень хороши, но выделяют смолу. Она мешает нормально ложиться краске. Предпочтительнее применять лиственные породы древесины.

Габариты готовой тетивы всегда зависят от того, какой длины планируется делать лестничный марш. Для лестницы шириной 90 см рекомендуется делать тетиву из доски 40-50 мм толщиной и 30 см шириной. Выреза для гнезд делаются глубиной примерно 20 мм. Допускается минимальная ширина тетивы 275 мм. Заготовку для тетивы нужно разметить (рис. № 1). Для разметки применяется 2 основных способа:

• с помощью линейки и угольника (рис. № 2);
• с применением специального шаблона.

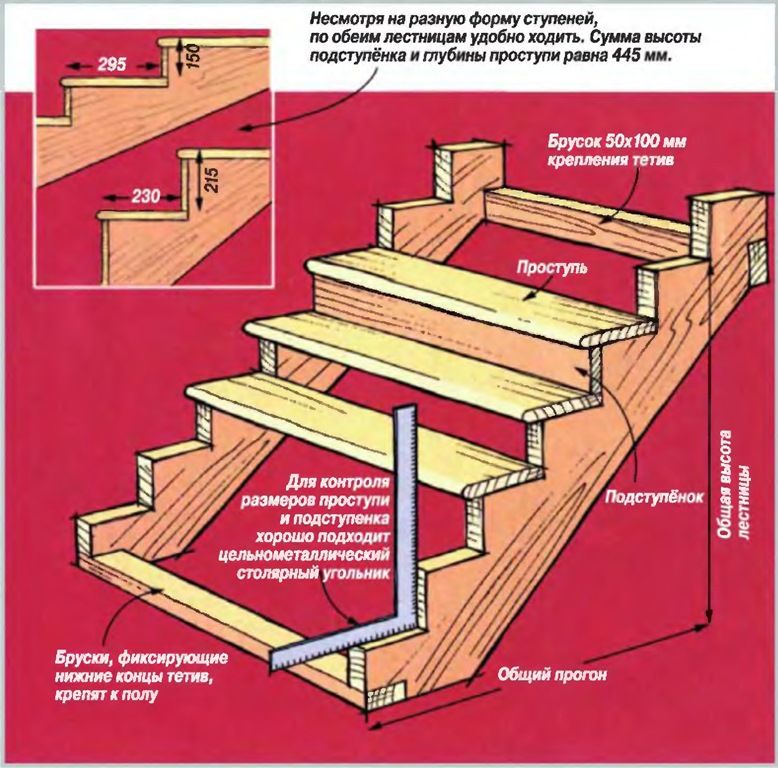

Рисунок 2. Принцип разметки ступеней угольником. Для любого способа рекомендуется провести опорную линию. Ее размечают в 40-50 мм от кромки заготовки. Перед выполнением всех операций по изготовлению тетивы нужно обязательно пропитать деревянную заготовку грунтовкой.

При разметке следует учитывать следующее:

• наклон марша должен составлять 30-40°;
• глубина ступеней — не менее 30 см;
• высота каждой ступени — 15-20 см.

Для изготовления тетив и ступеней нужно приготовить следующее:

• рулетку;
• угольник;
• линейку;
• уровень;
• электрический лобзик;
• дрель;
• фрезерный станок (ручной);
• молоток;
• долото;
• отвертку;
• деревянные рейки или металлические уголки.

Рисунок 3. Варианты крепления ступеней. После разметки ступеней лестницы с помощью фрезерного станка вырезаются пазы. Далее конструкцию крепят к месту нахождения лестницы. Это можно сделать следующими способами:

• установить стойки в отверстия, сделанные в полу;
• прикрепить стойки анкерными болтами.

Далее происходит процесс крепления ступеней к тетиве. Выпиленные по размеру и обработанные ступени и подступенки вставляются в пазы или привинчиваются к деревянным брускам, к металлическим уголкам (рис. № 3). Эти детали нужно делать с большой точностью, иначе готовая конструкция будет расшатываться и скрипеть. Сами тетивы скрепляются друг с другом стяжками через 4-5 ступеней.

Виды и типы конструкций лестниц для частного дома

Выбор лестницы зачастую ограничен рамками имеющегося пространства для ее устройства, и конечно же бюджета. Но, руководствоваться лучше удобством расположения и эстетическими предпочтениями. Среди существующих конструкций деревянных лестниц самыми распространенными являются маршевые и винтовые.

Винтовые лестницы

Винтовая деревянная лестница на второй этаж частного домаВариант удобен когда пространство ограничено. Такую лестницу можно разместить на пяточке в 1,5 метра. Правда использовать ее можно только для перемещения наверх или вниз одного человека. Поднять что-то крупногабаритное, н-р, мебель, уже не получится.

Кроме того, деревянная винтовая лестница имеет сложную конструкцию, и ее строительство требует больше трудозатрат.

Вместе с тем, приходится учитывать множество нюансов: проверить конструкцию на прочность, в первую очередь, надежными должны быть несущие стойки.

Сложность конструкции связана с тем, что основные детали приходится рассчитывать с учетом всех особенностей конструкции.

С такой работой лучше справятся опытные специалисты. Без особых навыков и инструмента сделать своими руками трудно.

Маршевые лестницы

Деревянные лестницы для дома могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми (каждая из них используется в определенных условиях, которые зависят от этажности и площади здания).

Маршевые лестницы по своей направленности подразделяются на прямые и поворотные. Могут располагаться вдоль стены или как самостоятельная конструкция посредине комнаты.

Стоит отметить, что устройство прямой лестницы предполагает наличие достаточного свободного пространства, так как занимает много места. В целом, этот тип конструкции является значительно проще в плане самостоятельной реализации по сравнению с винтовым вариантом.

Прямая маршевая деревянная лестница

Если количество ступеней более 10, лестницу рекомендуется разделить на две части, соединив их между собой промежуточной площадкой. При необходимости и экономии пространства (это зависит от особенностей помещения) от промежуточной площадки лестница может уходить вверх с поворотом, так называемая лестница с поворотными ступенями (трапециевидные ступени, которые еще называют забежными).

Лестница с поворотом на 90 градусов, называется четвертьоборотная. Полуоборотная лестница имеет угол поворота на 180 градусов.

Когда поворот составляет 360 градусов, то это уже вариант круговой или винтовой лестницы. Хотя, в принципе, это обычная маршевая лестница с забежными ступенями и поворотом на * градусов.

Поворотная маршевая лестница из дерева

Комбинированные лестницы

В зависимости от планировки и проекта дома возможно устройство комбинированной лестничной конструкции, которая будет состоять из двух или нескольких типов лестниц. К примеру, маршевая лестница на определенном пролете дополняется винтовым элементом с опорой на тетивах или косоурах. Конечно, такая конструкция весьма сложна и требует точных расчетов.

Виды деревянных лестниц

Прежде чем выбрать ту или иную конструкцию, следует здраво оценить свои возможности. Лучше пусть будет более простая прямая лестница, но надежная и из качественных материалов, чем замысловатая винтовая или комбинированная, на постройку которой может не хватить средств или сил.

Ну и конечно, определяющее значение имеет пространство, чтобы потом не оказалось, что лестница отнимет большую половину дома.

Начните с замеров и расчетов. Нарисуйте чертеж или закажите у специалистов. Даже можно создать 3D модель будущей лестницы и наглядно увидеть расположение именно в вашей планировке.

Расчет винтовой лестницы своими руками — размеры лестничного марша

Чтобы рассчитать винтовую лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

Размеры винтовой лестницы — форма конструкции

• Н — высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (hп);
• Н1 — расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.

  Важно: Н1 не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

• h — высота подступенка — расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
• h1 — глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h1 =  см (1)

• R — внешний радиус лестничного марша;
• R1 — радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса ®. В этом месте ширина проступи должна быть самой удобной;
• r — радиус внутренней опоры;
• ω — угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90см и более.

Как рассчитать винтовую лестницу — наглядный пример

Проектирование винтовых лестниц начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы ® будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м, R = 1,2 м, ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h, 3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ — 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (Lо) по основной линии подъема рассчитывается следующим образом:

Lо = 2πR1, где R1 = 2/3 R, следовательно

Lо = 4/3πR, подставив в формулу значение R = 1,2м, получаем

Lо = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив Lо на количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h1 = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Стандартные размеры ступеней винтовой лестницы — оптимальная форма

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле — внешняя длина лестницы, деленная на количество ступеней.

h1внутр = 10см

h1внеш = Lв / n, где

Lв = 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h1внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

Высота лестничного марша — расстояние до перекрытия

Поднимаясь на каждую ступень, мы приближаемся к перекрытию на высоту подступенка (h). В нашем случае это 18 см . Преодолев 4 ступени, мы поднимемся на 72 см. Если принять толщину перекрытия (hп) за 20 см, то для четвертой ступени:

Н1 = H — 4h — hп = 300 — 72 — 20 = 208 см

Это вполне допустимо, так как данный параметр должен быть не менее 2м.

При подъеме же на пятую ступень, потеря высоты составит уже 90 см и Н1 = 190 см, при таком значении высокий человек может удариться головой.

Исходя из этого, длина площадки верхнего этажа по средней линии в нашем случае не должна превышать глубины четырех проступей, то есть 1,16 м.

Более наглядно это видно на рисунке, на котором изображена круглая лестница, вид сверху. Белым цветом выделена площадка. Пунктиром — ступеньки, которые находятся под ней. Начало лестничного марша совпадает с точкой выхода. Подъем происходит против часовой стрелки.

Данные расчеты носят приблизительный характер и не учитывают толщину материала, из которого будут изготавливаться комплектующие для винтовых лестниц, например, обшивка ступеней и некоторые другие нюансы, которые обязательно надо брать во внимание.

Технические характеристики

При строительстве лестницы важно знать, что имеются технические нормы, которые направлены на то, чтобы этот элемент интерьера был безопасным. Поэтому имеет смысл обратить внимание на некоторые цифры, которые помогут соорудить удобную и безопасную лестницу на второй этаж. И так:

• Угол наклона лестницы должен находиться в пределах от 30 до 50 градусов. Угол наклона в 45 градусов считается наиболее оптимальным. Если угол меньше, то по такой лестнице передвигаться очень удобно, но занимает она намного меньше полезного пространства, а если угол больше, то лестница становится более компактной, хотя пользоваться ею не так удобно.

  Как рассчитать угол лестницы

• Нечетное количество ступенек. Ширина ступенек – в пределах 22-30 см, хотя самая оптимальная ширина – где-то 25 см, поскольку на такую ступеньку человек становится всей ступней.
•  Высота подступенек должна находиться в пределах от 15 до 20 см, что весьма комфортно в случае передвижения по лестнице.
•  Высота перил находится в пределах от 90 до 120 см.
•  Ширина лестницы – от 80 сантиметров. Подсчет количества ступенек делается элементарно, достаточно разделить высоту проектируемой лестницы на высоту подступенка. Если взять высоту помещения в пределах 285 см, а угол наклона порядка 40 градусов, то, обратившись к таблице, можно определить, что высота подступенка составляет 19 сантиметров. Далее берется высота (285 см) и делится на 19, после чего в результате получается 15 ступенек. Если получается четное количество ступенек, то результат придется подкорректировать, чтобы получилось нечетное количество.

Если в результате расчетов одна из ступенек получается меньшей на некоторую величину, то эту величину отбирают у первой ступеньки, а все остальные, в том числе и последняя, должны быть одинаковыми по размерам.

Комфортность выбранной конструкции лестницы достаточно легко проверить, если взять удвоенную высоту подступенка и сложить с выбранной шириной ступеньки. Если результат находится в пределах 60-64 см, то получаются весьма комфортные результаты. По второму варианту суммируются длины ступенек и подступенка. Если в результате получается где-то 45 см, то это так же говорит о правильности расчетов, при этом допустимы отклонения в ту или в другую стороны не больше, чем на пару сантиметров.

Проверка комфортности лестницы

Лучше всего рассчитывать параметры лестницы на второй этаж на этапе проектирования дома. Если дом построен, то размеры лестницы придется вписывать в уже имеющиеся размеры помещения.

Разновидности

Лестницы из профильной трубы могут иметь различное назначение.

Маршевая лестница из профильной трубы

Конструкция может состоять из одного или нескольких пролетов (маршей), для их соединения между собой монтируются забежные ступени или горизонтальные переходные площадки. Переходные площадки, используемые при монтаже лестницы из нескольких маршей, обеспечивают дополнительную прочность каркаса, а забежные ступени позволяют сэкономить площадь, но увеличивают вероятность травматизма.

Одномаршевые конструкции обычно монтируются при возведении крыльца, внутри помещения для обустройства таких конструкций необходима большая площадь. Небольшая одномаршевая лестница внутри дома дает возможность обустройства под ней помещения хозяйственного назначения или шкафа, иногда там монтируют санузел или устраивают уголок для домашнего питомца. Чтобы уменьшить необходимую площадь, ее можно сделать более крутой, однако, это не всегда удобно для обитателей дома.

Винтовая

Это, конечно, интересное интерьерное решение, позволяющее сэкономить площадь в помещении, однако по ней практически невозможно поднять мебель и не очень удобно подниматься или спускаться с занятыми руками. Винтовая лестница изготавливается с использованием трубы в качестве опоры. Ступени вокруг опорного столба монтируются веером. Расчет такой конструкции несколько сложнее, чем маршевой.

Очень красиво смотрится в доме поворотная лестница.

Она отличается большим радиусом поворота и сочетает лучшие качества маршевых и винтовых конструкций, кроме того, такая конструкция значительно более удобна в эксплуатации. Однако самостоятельно изготовить и выполнить ее практически невозможно без специальных знаний и навыков.

Приставная лестница

Это самая простая в изготовлении конструкция из профильной трубы, которая обязательно найдет применение в частном доме. Такая лестница тяжелее деревянной, но гораздо прочнее и долговечнее. Ее не следует делать слишком длинной, смонтировав 2,5-3-метровую конструкцию и надев на ножки лестницы резиновые или пластиковые наконечники, можно получить устойчивую конструкцию, необходимую в саду или при проведении ремонтных работ.

Для данной лестницы хватит 2 опоры

Она изготавливается из двух металлических опор, к которым на расстоянии около 35 см привариваются поперечные ступеньки. Оптимальной является ширина в 40-60 сантиметров.

Стремянка

Устойчивая и прочная лестница-стремянка из профильной трубы позволяет произвести огромное количество хозяйственных работ. Ее легко сделать своими руками. Кроме профильной трубы, в этом случае необходимо наличие специального шарнирного механизма. Стремянку дополнительно можно оборудовать откидной площадкой. В случае монтажа поперечной планки между опорами ее элементов конструкция приобретает форму буквы А и становится более безопасной.

Как осуществить крепление косоуров к элементам лестницы

Лестница на косоурах — распространенный тип устройства интерьерных лестниц.

Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней.

Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах.

Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер.

Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины.

Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней.

В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона.

Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг.

Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов.

Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему.

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками. Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки. Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

Способы закрепления косоура в нижней части

Технология закрепления косоура на верхней и нижней площадке может быть различной.

На это влияет толщина деревянных деталей перекрытия, устройство самого элемента, и прочие технические особенности.

Как уже говорилось выше, нижний конец балки испытывает действие двух сил — вертикально направленной и горизонтальной.

Опора должна принимать нагрузку элемента сверху и предотвращать возможность сдвига его по горизонтали.

Для закрепления нижней части можно применять два способа.

Как закрепить верхнюю часть косоура

На верхнем перекрытии крепление косоура так же может осуществляться путем устройства запилов в элементе и в балке.

Проблемы изготовления запилов те же самые, что и в нижней части: выпилы ослабляют, поэтому поперечное сечение балок должно быть достаточным. Увеличение же толщины перекрытия уменьшает высоту потолка под площадкой.

Частично это нарастание высоты площадки можно решить использованием фризовой (верхней) ступени.

Проблема ослабления вырезами в верхней части еще более актуальна, потому что направление действующих сил вертикально и действует на излом вырезанной части.

Наиболее устойчивым является соединение, при котором вырез делается только в балке перекрытия, причем угол запила совпадает с углом наклона элемента. Возможно крепление и при помощи металлических крепежных элементов — уголков.

В этом случае, косоур опирается на балку только в вертикальной части.

Такой способ более прост и требует меньше времени на изготовление, но не обладает достаточной прочностью, поэтому пригоден для устройства небольших лестниц, испытывающих малые эксплуатационные нагрузки.

Какой бы способ устройства лестницы на косоурах вы не избрали, продуманная конструкция поможет построить лестницу, которая будет верой и правдой служить владельцам, украшая интерьер.

Способы крепления косоура к перекрытию — рассказываем суть

Для начала нам необходимо сделать место крепления косоуров к межэтажному перекрытию. В нашем случае мы рассматриваем вариант когда косоуры сверху крепятся к деревянной балке межэтажного перекрытия, а снизу к промежуточной площадке.

Поэтому для крепления к перекрытию мы можем сделать, например, следующее — установить на верхний скос косоура металлическую пластину из листового железа толщиной не менее 5 мм, в которой сделаем сквозные отверстия и через них, будем крепить косоуры к балке межэтажного перекрытия.

Крепление косоуров к площадке

Прежде чем устанавливать косоур верхнего лестничного марша, рекомендую установить еще одну надставку (В), такую же, как надставки (А и Б), к которым крепили косоуры нижнего лестничного марша, рисунок 3. Такая надставка послужит как дополнительной опорой верхнего косоура, так и в дальнейшем облегчит задачу при выполнении декоративно-отделочных работ.

При установке надставки (В) выдерживаем расстояние между наружными торцами надставок (В и Б) равное 800 мм, от надставки (В) расстояние до стены дома должно быть 50 мм. Теперь переходим к выполнению работ по установке и креплению косоуров верхнего лестничного марша. Для выполнения этой работы нам потребуется как минимум один помощник.

Методика крепления ступеней на шкантах к деревянному косоуру

Крепление ступеней можно осуществлять разными способами. Наиболее эффективный способ работы по дереву — это закрепление элементов с помощью инструментов и приемов столярного производства.

Вам понадобится:

Косоур с кобылками.

• киянка;
• измерительная лента;
• деревянные палочки длиной не менее 50 мм;
• нож;
• столярный клей или клей «Момент» по дереву;
• электродрель;
• ограничитель глубины по дереву;
• отметчики 21 мм.

Изготовление шкантов и правильная их установка часто используется в монтаже внутренних деревянных лестниц, ведущих на второй этаж.

1. Для крепления ступеней к косоуру используют шканты. Для этого требуется просверлить в балке отверстие глубиной в 20 мм, применяя сверло с заточкой по дереву с ограничителем глубины.
2. Для каждой ступени делают по 2-3 отверстия, которые продувают и вставляют в них отметчики, высотой 21 мм.
3. Начинаем накладывать ступени, обстукивая их киянкой так, чтобы отметчики оставили метки для отверстий, в которые будут вставляться шканты.
4. Все отпечатавшиеся на ступенях отметки засверливают на глубину 30 мм.
5. Продувают и очищают отверстия и смазывают их клеем для дерева.
6. Забивают в проделанные отверстия шканты с заостренными концами, длиной 45 мм.
7. Выступающую часть шканта смазывают клеем и набивают на нее ступень.

Излишки клея, который налит в отверстия, выйдут легко, если край шканта будет ступень полностью села на шканты, надо продавить ее, простучать киянкой или положить на нее вес в 200 кг на 10-15 минут. Этого будет достаточно, чтобы при большой нагрузке она не деформировалась.

Установка и крепление правого косоура

Порядок установки косоуров верхнего лестничного марша, такой же, как и при установке косоуров нижнего лестничного марша. Сначала устанавливаем косоур у стены дома, расстояние от стены на основании проведенных расчетов 50 мм. Выдерживаем это расстояние, как в верхней точке, так и в нижней точки крепления косоура.

При креплении косоура к балке перекрытия (В) сначала необходимо установить один крепежный материал (саморез, саморез — «глухарь»), а наш помощник тем временем выравнивает торец (А) косоура, относительно торца (Б) консоли промежуточной площадки (Г).

Угол между торцами должен быть 90°, расстояние от поверхности торца (Д) до поверхности торца (Е) опорного уголка косоура должно составлять 1974 мм.

После того как все размеры выдержаны можно крепить косоур к промежуточной площадке с помощью сварки, далее осуществляем его капитальное крепление к балке потолочного перекрытия.

Примечание: Допустимое отклонение косоура (Б) относительно поверхности промежуточной площадки (В) не более 2 мм (А, выделено красным цветом).

В противном случае, при превышении указанного допуска, угол наклона лестница будет изменен, а так как у нас с вами заготовки опорных уголков косоура уже сделаны под наклон лестницы, который приведен в расчетах, то в этом случае мы получим уклон ступеней более 2 градусов. И, казалось бы, не значительный угол наклона ступеней может вносить дискомфорт в перемещение по таким ступеням.

Способы закрепления косоура в нижней части

Технология закрепления косоура на верхней и нижней площадке может быть различной.

На это влияет толщина деревянных деталей перекрытия, устройство самого элемента, и прочие технические особенности.

Как уже говорилось выше, нижний конец балки испытывает действие двух сил — вертикально направленной и горизонтальной. Опора должна принимать нагрузку элемента сверху и предотвращать возможность сдвига его по горизонтали. Для закрепления нижней части можно применять два способа.

Как закрепить верхнюю часть косоура

На верхнем перекрытии крепление косоура так же может осуществляться путем устройства запилов в элементе и в балке.

Проблемы изготовления запилов те же самые, что и в нижней части: выпилы ослабляют, поэтому поперечное сечение балок должно быть достаточным. Увеличение же толщины перекрытия уменьшает высоту потолка под площадкой.

Частично это нарастание высоты площадки можно решить использованием фризовой (верхней) ступени.

Проблема ослабления вырезами в верхней части еще более актуальна, потому что направление действующих сил вертикально и действует на излом вырезанной части.

Наиболее устойчивым является соединение, при котором вырез делается только в балке перекрытия, причем угол запила совпадает с углом наклона элемента. Возможно крепление и при помощи металлических крепежных элементов — уголков.

В этом случае, косоур опирается на балку только в вертикальной части.

Такой способ более прост и требует меньше времени на изготовление, но не обладает достаточной прочностью, поэтому пригоден для устройства небольших лестниц, испытывающих малые эксплуатационные нагрузки.

Уход: защита и обработка металлических лестниц

Главная проблема металлических изделий – коррозия. Она возникает на поверхностях, незащищенных специальными составами, при высокой влажности. Сразу после сборки конструкция должна быть обработана средствами против образования ржавчины, особенно внимательно надо отнестись к местам стыковки деталей. Лучшие способы защиты – гальванизация, металлизация, покрытие лаком, катодная обработка. В домашних условиях можно использовать только лаковые материалы, остальные варианты будут доступны на специальных предприятиях.

Помимо основной защиты, металлические лестницы требуют систематического ухода. Детали из нержавеющей стали наименее требовательны. Их можно чистить мыльными средствами и мыть водой. Неглубокие царапины заделывают азотной кислотой.

Латунь и бронза склонны к потемнению. Для придания деталям блеска используют муку грубого помола, опилки с чердака, спирт с зубной пастой. Оксидная пленка, образовавшаяся на поверхности со временем, удаляется порошком железного сурика.

Кованые элементы из чугуна и железа не требуют особого ухода. Их достаточно протирать влажной тряпкой. Сложность заключается в большом количестве фигурных деталей, каждый фрагмент которых придется тщательно очищать от забившейся грязи. Для придания блеска такие балясины натирают специальным воском.

Несколько советов

Стоит отметить, что подготовка деталей является важным моментом для монтажа лестницы. От качества заготовок зависит конечный результат. Нередко детали или материал для конструкций заказывается на фирмах-изготовителях. На этом этапе важно обратить внимание на качество и вид древесины. Она должна быть не ниже первого класса (не более одного сучка на погонный метр), просушена, без видимых трещин и дефектов.

Установка крепежных элементов должна осуществляться строго по уровню. Эти мероприятия предотвратят появление скрипа, трещин, перекосов в процессе эксплуатации.

Монтировать капитальный лестничный марш рекомендуется после полной усадки дома. В противном случае из-за перекосов элементов несущей конструкции может падать качество и надежность лестницы.

Схема капитального лестничного марша на второй этаж

Обеспечит безопасное и комфортное перемещение между этажами дома – задача посильная даже для новичков в строительстве. Важным является соблюдение технических норм для элементов лестничных конструкций. Это обеспечит надлежащее качество, надежность, безопасность сооружений.

Сборка лестницы

Прежде чем приступить к сборке лестницы на второй этаж, нужно определиться с местом установки косоуров (несущей конструкции лестничного марша). Монтаж лестницы (в нашем случае, маршевой конструкции) включает в себя несколько этапов:

1. 1. Установка косоуров. Нижнюю часть косоура крепим опорным брусом. Сверху косоур врубаем в балку потолочного перекрытия.

1. 1. установка ступеней и крепление их к косоурам при помощи саморезов.

1. 1. установка балясин и перил (1 балясина на 1 ступень). В нижней части каждой ступени пропиливаются пазы, куда вставляются балясины, поверх которых монтируются перила.

1. шлифовка лестницы, покрытие защитным составом.
2. лакировка и покраска. Для этого используют валик или кисть. Прокрашивать лестницу нужно в 2-3 слоя, каждый следующий слой нужно наносить спустя некоторое время, чтобы предыдущий слой успел высохнуть.

Винтовая

Если говорить за привлекательность и яркий элемент интерьера, то конкурентов винтовой лестнице вряд ли можно найти. При правильном сооружении она прослужит долгие годы. Изготавливать ее можно как из дерева, так и из металла с элементами ковки. Можно выделить 4 основных типа винтовых лестниц:

1. Конструкция с клинообразными ступеньками, которые узкой стороной опираются на опорную центральную колонну, а широкой стороной на стену или изготовленный каркас. В таком случае сооружаются спиральные тетивы на косоурах.
2. Отдельно стоящая конструкция, удаленная от стен с консольно укрепленными ступенями на монолитном столбе, размещенном по центру.
3. Конструкция без центрального опорного столба. Опорой для ступенек служат изогнутые тетивы или косоуры, которые плавно переходят в перила. Этот вариант очень красивый и изысканный. Однако в изготовлении очень сложный.
4. Конструкция с центральным опорным стержнем (в качестве опоры может выступать асбестоцементная или стальная труба Ø50 мм). Этот тип лестницы наиболее распространенный.

Проектирование и расчет

Как показывает практика, максимально удобные винтовые лестницы с пролетом шириной в 0,8–0,9 м. В результате диаметр всей лестничной конструкции будет доходить до 2 м, это с учетом центральной опорной стойки и перил. Если говорить за форму лестницы, то она может быть круглой, квадратной, прямоугольной или овальной.

Если интенсивность движения в вашем доме небольшая, то общий диаметр лестницы достаточно сделать до 1,5 м. В таком случае проступи будут иметь ширину до 0,6 м.

Также необходимо продумать и эргономичность винтовой лестницы. Принцип размера и высоты ступеней такой же, как и на обычных прямых лестницах, выше мы уже говорили о таких измерениях. Но есть некоторые особенности, а именно комфортная высота подъема для человека. Для примера, предлагаем вам рассмотреть вариант винтовой лестницы, высотой 3 м и шириной марша 0,8 м.

Расчеты представлены ниже:

• Общий диаметр лестницы при таких размерах равен двойной ширине марша, а толщина опорной стойки 20 см. В итоге получаем следующее – D = 0,8 × 2 + 0,20 = 1,8 м.
• Радиус подъема равняется половине ширины марша лестницы и опоры: Rn = 0,4 + 0,1 = 0,5 см.
• Теперь разделив длину траектории передвижения на глубину проступи, можно определить количество ступеней в одном витке: L = 2 π : 200 = 2 × 3,14 × 500 : 200 = 17,2. В результате в одном витке лестничного марша может быть 17 ступенек.
• Также необходимо рассчитать эргономичную высоту ступени. Делать это нужно из того учета, чтобы человек во весь рост мог свободно передвигаться. Возьмем для примера рост в 1,8 м, к этому значению добавляем оперативные 20 и делим на количество ступенек, находящихся в одном витке. В итоге получается так: h = 2000 : 17 = 120 мм.

Если винтовая лестница имеет высоту 3 м, то для определения количества ступеней выполняете следующие действия n = 3000 : 120 = 25. В результате получается 25 ступеней, высотой в 12 см.

Чтобы винтовая лестница было долговечной и удобной в эксплуатации, важно соблюдать следующие правила:

1. На винтовой лестнице лучше не устанавливать подступенки. Это увеличит безопасность конструкции, а нога будет хорошо упираться на ступень и не соскальзывать со ступеньки в узком месте.
2. Если высота прохода равна 2 м, то даже высокий человек сможет комфортно передвигаться по лестнице.
3. Для установки опорной стойки выберите место, которое будет удерживать вес всей конструкции и 2–3 людей.

Изготовление ступенек

Для ступеней лучше всего выбрать прочную породу дерева, например, дуб или бук. Хотя намного проще купить ступеньки готовые. Например, приобретаете ступеньку прямоугольной формы, и вырезаете из нее необходимую конфигурацию. Толщина изделия может быть в 40 мм или 30 мм. Если одну ступеньку разделить по диагонали, то в результате получится сразу две ступеньки. Края заготовки необходимо закруглить и отшлифовать шлифмашинкой. Потом можно покрыть их лаком или покрасить. На ступеньку следует закрепить специальную втулку, которая будет удерживать ее на опорной стойке.

Что касается балясин, то их можно сделать из дерева или металла. Также можно дополнить конструкцию лестницы элементами ковки.

Сборка

В первую очередь на опорную стойку одеваете ступени. После этого стойка монтируется в выбранное вами место и закрепляется к полу и потолку.

Предварительно продумайте метод крепления стойки к полу и потолку.

При монтаже ступеней следите за тем, чтобы они перекрывали друг друга на 50–60 мм. Фиксировать их следует больцами. Широкая сторона ступени фиксируется балясинами, а к ним перила. Следуя такой технологии, вам получиться выполнить работу качественно.

Итак, изготовление винтовой лестницы требует особых навыков в строительстве. Здесь очень важно произвести все расчеты и следовать изготовленному чертежу.

Хотим предложить вам ознакомиться с рядом статей, посвященных изготовлению различных лестниц:

• Модульная лестница своими руками.
• Лестница на мансарду своими руками.
• Хотите украсить лестницу? Подумайте о перилах!
• Забежная лестница своими руками.
• Лестница из профильной трубы своими руками.
