Винтовые лестницы из дерева: расчет и устройство своими руками

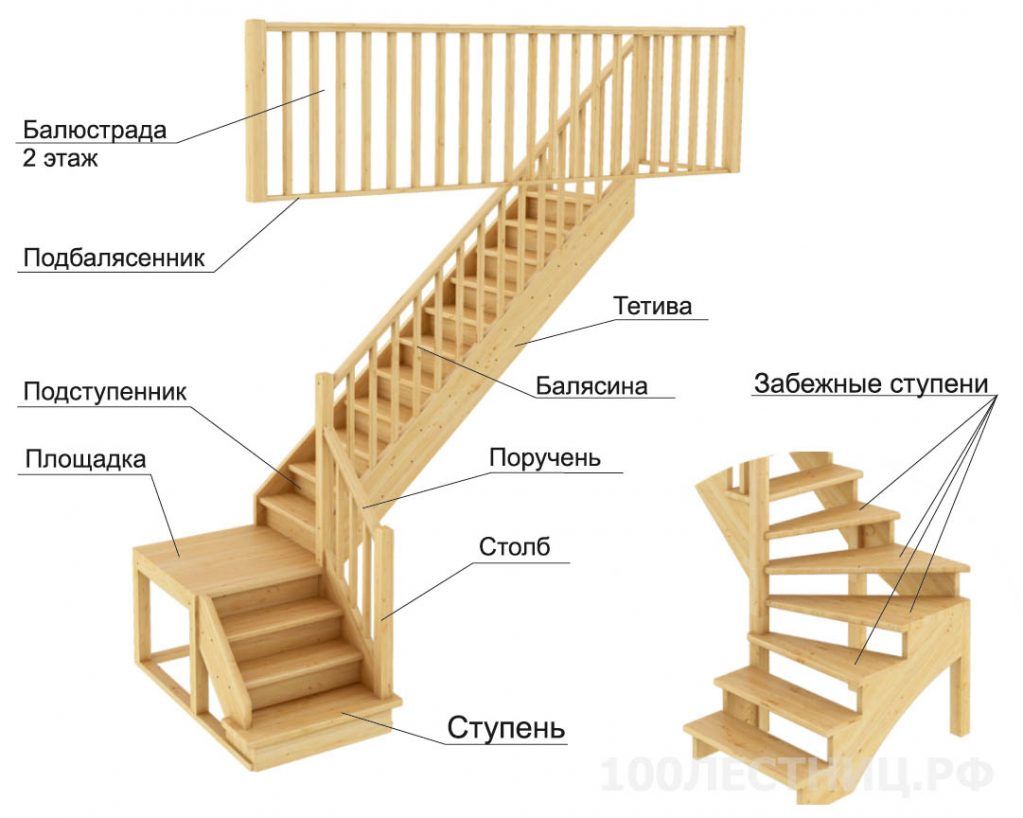

Терминология

Монтаж лестницы на второй этаж своими руками проходит поэтапно: сначала монтируются одни элементы, к ним присоединяются вторые, затем третьи, четвёртые и т. д. Поэтому перед монтажом стоит ознакомиться с названиями деталей лестницы:

• ступеньки – элементы по которым происходит спуск или подъём;
• проступь – горизонтальная часть ступени;
• подступенок – вертикальная деталь ступеньки;
• косоур – несущая балка, на которую ступени устанавливаются сверху;
• тетива – несущий элемент с вырезами для ступеней;
• перила – ограждение лестницы, препятствующее падению;
• балясина – вертикальная составляющая перил (проще говоря – столбик);
• поручень – горизонтальная часть перил;
• площадка – свободное пространство, разделяющее лестницу на второй этаж на 2 или более части;
• опорный брус (т. н. нулевая ступень) – балка или перекладина, в которую упираются несущие элементы;
• стойка – основной несущий элемент винтовой конструкции.

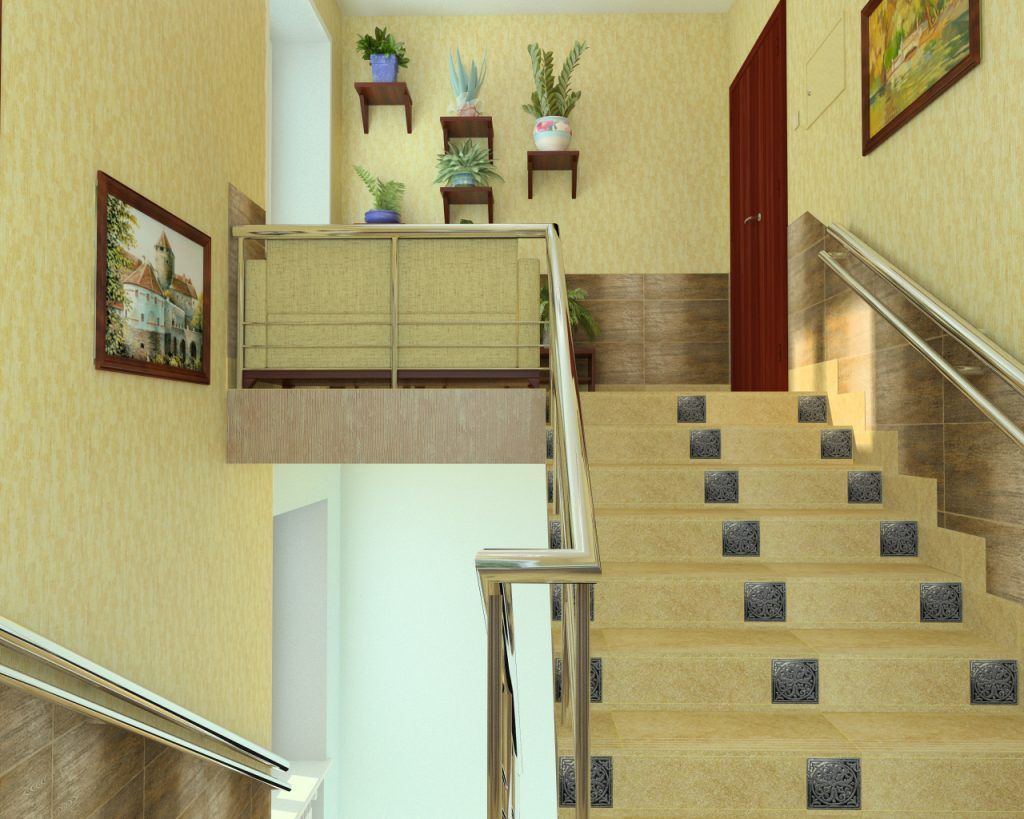

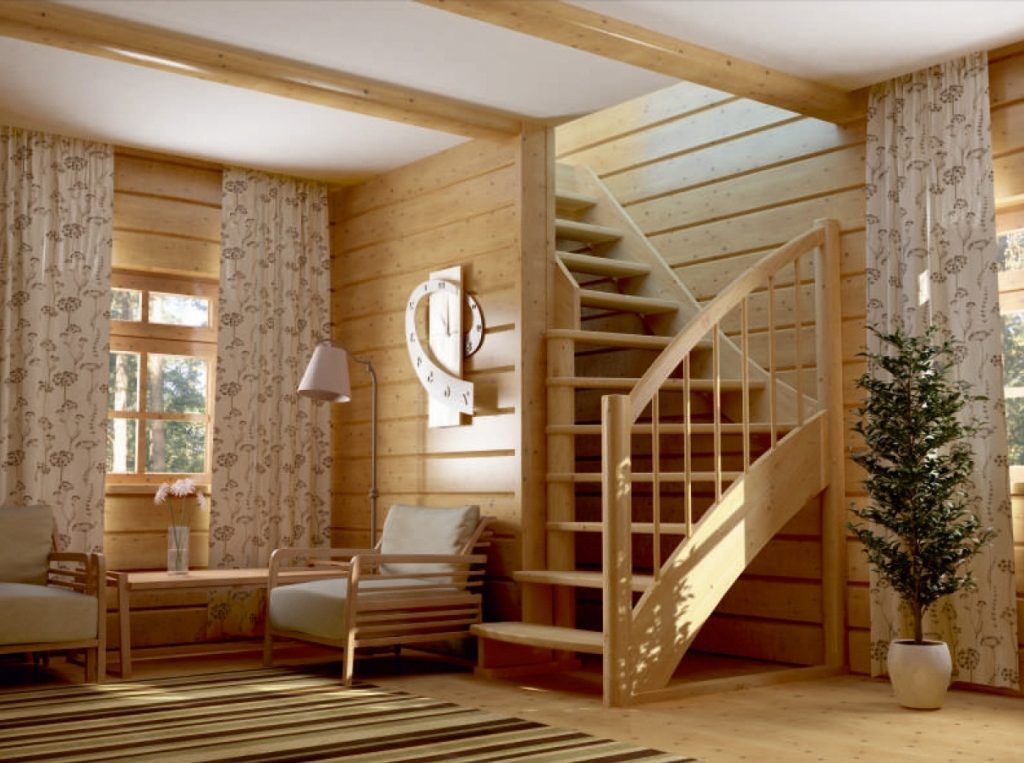

Лестницы с поворотом

Кроме того, что на них возлагается функция подъёма этаж, находящийся выше, эти конструкции являются еще и частью интерьера. Сделав правильный выбор, вы можете усовершенствовать свой интерьер, сделав его стильным, гармоничным и по-настоящему красивым.

Проектирование, а также изготовление лестниц – работа, требующая специальных знаний и умений, которые определяются знаниями о свойствах материалов, технических параметров и конфигурации конструкций. Для начала вам следует разобраться в неких технических нюансах.

Технические характеристики лестниц определяются такими параметрами как:

• шаг подъёма – высота ступени, которая представляет собой вертикальное расстояние между ступеньками;
• общая высота – высота, которая определяет расстояние от нижнего уровня лестницы до верхнего уровня;
• ширина марша – общая пропускная способность лестницы;
• ширина проступи – горизонтальная характеристика расстояния от края ступени до подступеника;
• общая длина конструкции – общий замер расстояния от края нижней ступеньки до верхнего края лестницы.

Лестница состоит из основного набора деталей. К конструктивным элементам относятся:

• основание, которое несёт основную нагрузку и поддерживает всю конструкцию лестницы в неподвижном состоянии; основание бывает на косоурах, больцах, тетивах или обсадной трубе;
• проступь – это горизонтальная планка, на которую ступает человек при подъёме по лестнице, представляет собой прямоугольную, квадратную, овальную или круглую плоскую крнструкцию из основного материала лестницы;
• подступенек – деталь, которая выполняет дополнительную функцию опоры проступи, представляет собой панель, которая закрывает вертикальный зазор между двумя соседними ступенями;
• забежные ступени – это деталь винтовых лестниц, которая представляет проступь форма которой отличается от остальных размером и формой и служит для создания винтовой конструкции для поворота;
• защитное ограждение – деталь, которая присутствует не во всех конструкциях лестниц, призванная создавать опору для перил лестницы;
• перила – сборная деталь, обеспечивающая комфорт передвижения. Они могут быть изготовлены из любого материала в зависимости от дизайна и конструкции. Как правило, перила состоят из вертикальных стоек (балясин) и поручня, пространство между балясинами может быть закрыто пластинами из различного материла, от кованной решётки до стеклянных перегородок. Перила являются одним из декоративных интерьерных украшений.

Размеры ступенек и подступеников, а также высота шага лестницы зависят от общих расчётов проекта лестницы. Как правило, шаг равен 14-18 см, а ширина ступени около 30см.

Из чего состоит лестница

Элементы лестницы Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

• Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
• В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.

Схема разметки косоура Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

   Схема и чертеж лестницы с размерами по высоте и ширине

4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

• Глубина, ширина, высота ступеней по всей длине конструкции не должны меняться. Это обеспечивает удобство и безопасность движения;
• Ширина лестничного проема для прямых маршей должна быть от 900 мм, для винтовых сооружений от 800 мм;
• Высота ограждения 900-1200 мм. Лучше если оно предусмотрено по обеим сторонам лестницы;

  Чертеж с размерами высоты перил лестницы

• Глубина прямых ступеней рекомендуется от 200 до 400 мм (оптимальная от 250 до 320 мм). Для забежных конструкций по узкой части минимум 100 мм, по широкой до 400 мм, посередине 200-250 мм. Разрешается нависание проступей до 50 мм;
• Высота ступеней должна быть в диапазоне 100-180 мм;
• Угол уклона до 45˚;
• Если лестница выходит непосредственно к двери, то оборудуется дополнительная площадка шириной не менее метра;
• Рекомендуемое количество ступеней для одного марша – 18 шт. Для забежных лестниц -16 шт;
• Высота прохода не меньше 1 900-2 000 мм (минимальное расстояние от ступени до перекрытия второго этажа);
• Толщина материала для конструкции.

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этаж

Расчеты и проектирование

Проект лестницы чертеж

Создание проекта лестницы лучше доверить профессиональным конструкторам, ведь это дорогостоящее вложение финансовых средств, которое должно обладать повышенной прочностью и надежностью. Можно подробно изучить предлагаемые варианты в интернете или других информационных источниках. Перед началом работ следует выполнить следующее:

• заранее выбрать материалы для конструкции и определиться с максимальными нагрузками изделия;
• выполнить замеры высоты помещения и рассчитать размеры проема в межэтажном перекрытии;
• самостоятельно или с помощью квалифицированного конструктора начертить чертеж лестницы, в котором детально просчитываются все элементы каркаса, ограждающих элементов и декоративной отделки;
• на основании полученного проекта подсчитывается необходимое количество материала и комплектующих элементов, производится их закупка и подготовка.

Элементы лестничной конструкции

При изготовлении лестниц используются различные материалы. Их комплектация зависит от функционального предназначения сооружения и его месторасположения. Для изготовления наружных конструкций подходят устойчивые к негативным климатическим воздействиям, высокопрочные строительные материалы – металл и бетон. Лестницы для использования внутри зданий возводят из различных пород древесины: дуба, кедра, бука, сосны и других сортов дерева. В настоящее время широко востребованы каркасы из металла: стальных элементов, нержавейки, алюминия, разных сплавов и т.д.

Также большой популярностью пользуются самые разнообразные комбинированные конструкции, а также основания из надежных и долговечных железобетонных каркасов. Для ступеней и ограждений лестниц подбираются материалы с повышенной устойчивостью к истиранию и механическим повреждениям, такие как гранит, керамическая плитка, древесина, натуральный камень и стекло.

Расчет косоура

Материалы приобретаются только у надежных и проверенных поставщиков, которые могут предоставить официальные сертификаты качества и экологической безопасности.

Обратите внимание! При проведении замеров и технологических расчетов обязательно учитывают уровень чистого пола с учетом обустройства теплых систем обогрева пола, прокладки различных инженерных коммуникаций и финишной отделки помещения.

Порядок работы по монтажу лестницы

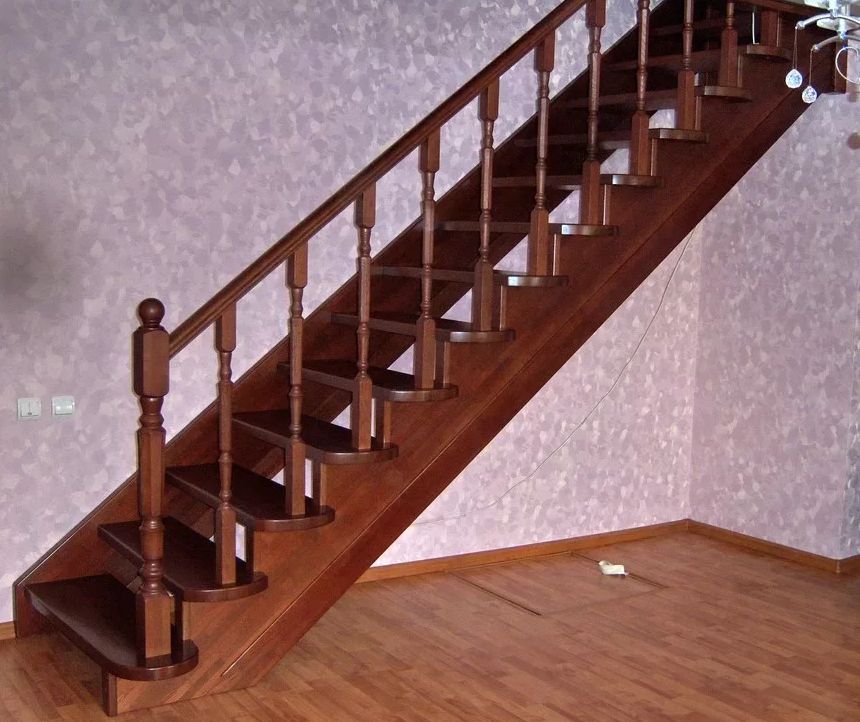

Рассмотрим на самом простом примере – лестницы одномаршевой. Этот вариант можно считать базовым, так как алгоритм действий одинаков, независимо от количества пролетов.

Подготовка конструктивных элементов

• Косоуры. Главное требование – они должны быть абсолютно идентичны. Доска – только цельная, без дефектов, не менее «сороковки». Соответственно, заранее делаются выпилы под ступени.
• Ступени. Края обязательно скругляются, так как острые грани повышают риск травматизма. Доска выбирается абсолютно ровная, тщательно обработанная (отшлифованная). Длина из расчета, чтобы их края выступали за косоуры не более чем на 2 – 4 см. Толщина – в пределах 300 – 400 мм.
• Подступенки. Они не испытывают значительной нагрузки, так как она приходится в основном на опорные балки. Чтобы не увеличивать общий вес пролета, для них достаточно доски на 15.

Совет — для частного дома подступенки лучше не устанавливать, так как на лестнице такого (закрытого) типа уборку производить значительно сложнее.

• Поручни, балясины. Самостоятельно изготовить их так, чтобы лестница стала не только средством передвижения, но и украшением дома, вряд ли получится. Поэтому эти конструктивные элементы стоит или приобрести в магазине, или заказать в мастерской.

Сборка лестницы

Разметка стены

В соответствии со схемой установки и чертежом.

Крепление опорных балок (косоуров)

Фиксация верхней части марша производится по-разному (как удобнее). Вариант №1 – в балке перекрытия делаются выпилы. Вариант №2 – используются металлические упоры, которые закрепляются на балке анкерами. В любом случае место соединения конструктивных элементов должно быть максимально надежным.

Для крепления низа косоуров на полу монтируется опорный брус. К стене – фиксация на анкерных болтах.

Установка подступенков

Если они монтируются, то прикручиваются к косоурам.

Укладка поступей

Они фиксируются как на опорных балках, так и на подступенках (хотя бы в одной точке, по центру).

Для удобства работы монтаж ступеней начинается с нижней. Варианты показаны на схеме.

Установка балясин

В первую очередь закрепляются крайние – сверху и снизу марша. Между ними натягивается «тетива», ориентируясь на которую, можно монтировать остальные стойки.

Установка поручней

Они фиксируются на каждой из стоек, которые располагаются на марше. Их можно сделать практически из любого материала – металл, пластик, а не только дерево.

Обработка

• Шлифовка всех конструктивных элементов. Особое внимание – местам соединений, стыкам, торцам и так далее.
• Пропитка спец/средствами (антисептик + антипирен).
• После качественного просыхания древесины на нее наносится выбранный состав – лак или раствор на основе воска. Окрашивать лестницу в частном доме вряд ли целесообразно. При желании производится тонирование древесины, например, морилкой.

В статье изложен лишь общий порядок действий и даны основные рекомендации. Определившись с конкретной конструкцией лестницы, следует изучить весь имеющийся в доступе материал на эту тему, так как для разных моделей существуют свои нюансы и монтажа, и расчетов отдельных составных частей. Например, поворотных ступеней, которые могут быть или прямоугольными, или сегментными.

Можете посмотреть видео-инструкцию по изготовлению деревянной лестницы:

Успехов!

Самостоятельное возведение деревянной конструкции

Теперь давайте рассмотрим, как пошагово сделать лестницу на второй этаж своими руками из дерева, естественно, удобную. Если же вас интересует, как залить лестницу на второй этаж, то обязательно просмотрите видео в этой статье.

Проектирование и начало сборки

Построить своими руками лестницу на второй этаж без чертежа очень сложно

Начинаем с того, что определяемся с тем, где расположить лестницу на второй этаж. В нашем случае это небольшой закуток, размером 2 на 2 метра. Как понимаете, вместить конструкцию правильной формы в такое пространство очень сложно.

Как подобрать лестницу на второй этаж

• Неоспоримым преимуществом самостоятельного изготовления является возможность подогнать конструкцию под нужные габариты.
• Для этого необходимо снять точные размеры помещения, включая высоту пролета, и на основании полученных данных сделать чертеж.
• Для этого можно нанять профессионального архитектора, который в кротчайшие сроки сделает точную 3D модель конструкции, или попробовать свои силы, воспользовавшись множеством интернет калькуляторов, которые выдают вполне точные результаты.
• Если это для вас кажется сложным или дорогим решение, выполните чертежи на обычной бумаге, сразу в нескольких плоскостях.
• Естественно, во время разработки чертежей нужно учитывать все параметры, которые сделают лестницу удобной.

Разметка деталей согласно разработанному проекту

• По результатам работы можно приступать к изготовлению деталей лестницы. Основу нашей конструкции будут составлять косоуры – свободностоящие и прикрепленные к стенам.
• Косоур выпиливается из доски, габариты которой позволяют выдерживать все будущие нагрузки. Толщина этого элемента берется 40-50 миллиметров, а толщина – 25-30 сантиметров. В любом случае, после вырезания ступеней в массиве, расстояние от внутреннего угла, до второй грани косоура (нижней) не должно быть меньше 10 сантиметров.
• Доска укладывается на ровную горизонтальную поверхность на комфортной высоте, после чего при помощи столярного угольника или заготовленного шаблона производится ее разметка.

Как строить лестницу на второй этаж: торец косоура подпиливается под нужным углом

• Попутно определяется длина деталей и выполняется их подрезка. Торцы косоуров необходимо запилить под углами так, чтобы в установленном положении они образовывали прямой угол друг относительно друга, плотно примыкая к верхнему и нижнему основанию.

Как самостоятельно сделать лестницу на второй этаж: вырезание пазов под ступени

• Далее при помощи дисковой циркулярной пилы вырезаются в доске выемки под ступени.

Дорезка пазов

• Физическая особенность данного инструмента не позволяет делать прорези четко до угла, поэтому косоур переворачивается и все дорезается с обратной стороны ножовкой. Будьте аккуратны и не вылезайте за разметку, иначе все это дело не будет смотреться. Если пара мест все-таки вышла неудачными, то ставьте менее красивые косоуры к стене, так как их совершенно не будет видно после обшивки подлестничного пространства или установки там систем хранения.

Как закрепить лестницу на второй этаж: установки пристенного косоураКак собрать лестницу на 2 этаж: монтаж на самонарезающие винты к деревянному основанию

Дальнейшая сборка

При выставлении лестницы очень пригодится лазерный уровень, который поможет, не отвлекаясь, сориентировать детали четко по горизонтальному уровню.

Как построить лестницу на второй этаж своими руками: выставление столба и его разметка

• Закрепив по периметру пристенные косоуры, выставляем опорные столбы. Их у нас будет 2 штуки, по одному на каждый разворот.
• Лазерным уровнем переносим на столб уровень финишной ступени нижнего косоура. В отсутствии этого инструменты пользуйтесь водяными аналогами, хотя это и не так удобно.

Как правильно построить лестницу на второй этаж: все соединения выполняются на клей

• От полученной метки отмеряем положение торца внешнего нижнего косоура, и фрезером выбираем прямоугольный паз, внутрь которого наносится слой клея.

Стыковка элементов

• Детали плотно стыкуются и подбиваются резиновой киянкой. В качестве основной фиксации будут выступать саморезы, которые закручиваются с обратной стороны в торец. Под них лучше предварительно просверлить отверстия, чтобы доски и брусья не трескались.

Делаем своими руками лестницу на второй этаж: установка промежуточной части косоура

• В верхней части столба делается точно такой же пропил под следующий уровень косоуров, то есть прямоугольная опора позволяет нам развернуться на 90 градусов. Крепеж выполняется аналогично.

Как установить лестницу на второй этаж своими руками: монтаж второй опоры

• Если места для конструкции мало, как в нашем случае, развернуть подъем понадобится на 180 градусов. Естественно, для этого и нужна вторая опора. Крепится она также как и первая, с четким вымерением уровней примыкающих ступеней.

Установка верхнего косоураПодлестничное пространство закрывается обшивкой из вагонки

• По внутренней части косоура и столба, а также на полу, крутятся рейки, которые сформируют каркас под внешнюю обшивку. Как видите, мастер решил использовать деревянную вагонку.
• Смысла использовать это пространство под ящики нет, так как добраться до него будет очень сложно, а вот сделать там закрытое место хранение вполне возможно.

Как установить лестницу на второй этаж видео: покажет, как выполняется установка ступеней

• Далее происходит установка прямых ступеней конструкции. Делаем это также на клей и саморезы, при этом саморезы утапливаются в потай, после чего отверстия закрываются заглушками.
• В первую очередь ставятся подступенки (вертикальная часть), а затем проступи (горизонтальная).

Совет! Вместо клея все стыки можно промазывать парафином, который хоть и не будет никак держать, но не допустит скрипов во время эксплуатации конструкции.

Как построить на второй этаж лестницу: монтаж забежных ступеней

Впрочем, запилы можно делать не только в столбах, но и подступенках, так как эти элементы не несут нагрузок.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых условий и требований:

1. Надо учесть то, где она будет установлена;
2. То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
3. Будет ли необходимость переносить по ней что-то очень тяжёлое;
4. Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
5. Минимальная ширина должна составлять 80 см и не меньше;
6. Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
7. Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
8. Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 см;
9. Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 см.

Конструкция лестницы в частном доме

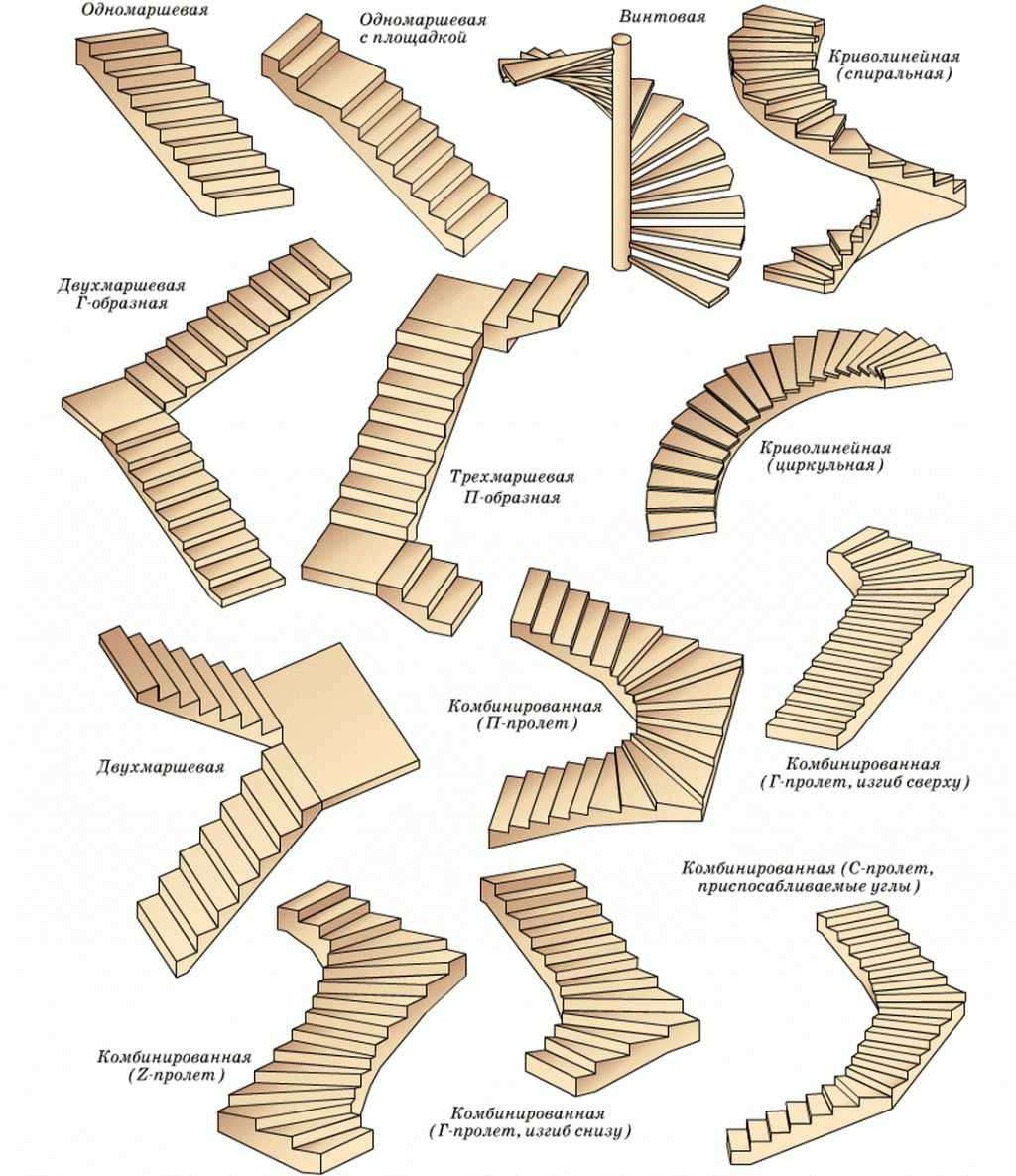

Помимо отличий по кривизне лестничного марша, лестницы различаются и по способу монтажа.

На сегодня, существуют такие виды конструкций:

1. На косоурах и тетивах. Косоуров может быть, как два, так и один. Кроме того, существуют и шарнирные косоуры, которые позволяют легко менять направление конструкции.

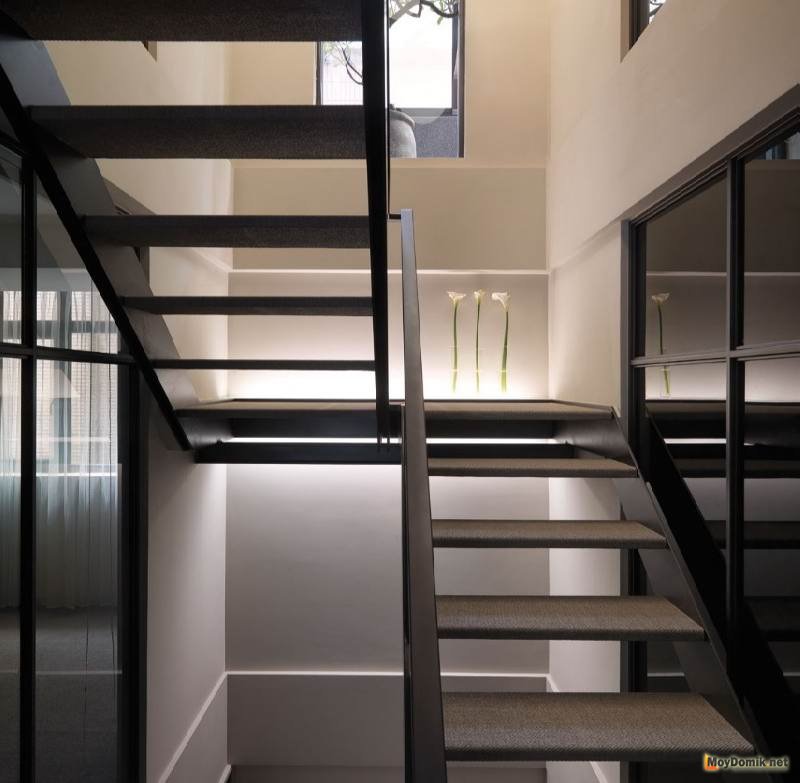

2. На больцах. Устройство такой лестницы предполагает установку стальных болтов в смежные с конструкцией стены и размещение на них проступей.
3. С применением центральной стойки. На центральных опорах зачастую располагают криволинейные лестницы. Стойка, в это случае, является единственным элементом крепления для ступеней.
4. Комбинированные. К этим конструкциям можно отнести двухмаршевые лестницы, устройство которых предполагает наличие одного или двух косоуров и опорной стойки.

Косоуры, тетивы и центральная стойка могут быть выполнены как из металла, так и дерева.

Угол наклона лестницы стоит делать таким, чтобы по ней легко смогли подниматься дети и люди пожилого возраста

Кроме того, отдельно выделяют модульные лестницы, которые не требуют расчетов и резки материала, прочные, выглядят стильно, устанавливаются самостоятельно (без привлечения посторонних лиц) за 3-4 часа.

Пошаговая инструкция монтажа

В данной статье рассмотрим пошаговую инструкцию по монтажу деревянной лестницы с поворотом 180°. Перед началом строительства у вас должен быть готов чертеж деревянной лестницы на второй этаж, из которого вы можете узнать, какого размера должны быть элементы лестницы и их количество.

Рассмотрим два варианта монтажа: на тетиве и на косоуре. Различие между ними заключается только в способе крепления ступеней.

Крепление на тетиве: ступени расположены между направляющими и врезаются в них, как представлено на рисунке.

Крепление на косоуре отличается тем, что направляющим придается ступенчатая форма, на которой в дальнейшем располагаются ступени. Изготовление косоура представлено на рисунке.

Косоуры изготавливаются исходя из расчета размеров ступеней. Если поворотная лестница имеет забежные ступени, то косоуры на повороте должны отличаться от косоуров на прямом марше из-за специфики размеров ступеней.

Подготовив основные элементы, переходим к сбору конструкции:

• Устанавливаем опорные столбы.
• В опорных столбах в местах соединения с косоуром необходимо сделать выемку, аналогичную подготовленному выступу на косоуре (узел Б на рисунке).

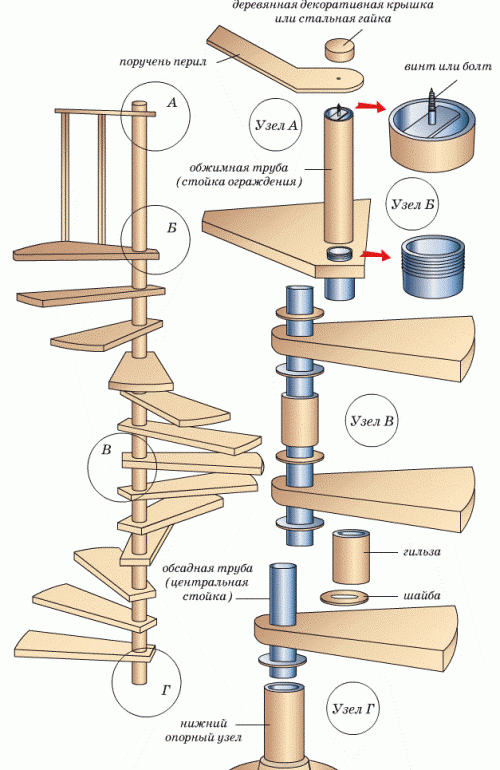

• На узлах В и Г указаны способы соединения косоуров в местах поворота конструкции.
• После того как закреплен весь каркас, переходим к монтажу ступеней. Монтаж ступеней нужно начинать с нижней ступени и постепенно подниматься вверх (на рисунке представлены способы крепления ступеней).

• Дойдя до угла поворота лестницы, приступаем к креплению поворотных ступеней. Для этого в главной опорной балясине, вокруг которой осуществляется поворот, необходимо подготовить запилы, в которые будут вставляться поворотные ступени, как указано на рисунке узел А.
• По завершению монтажа ступеней переходим к монтажу перил и покраске лестницы.

Устройство деревянной лестницы своими руками

Если есть некоторые навыки работы руками, то изготовить лестницу из дерева нетрудно.

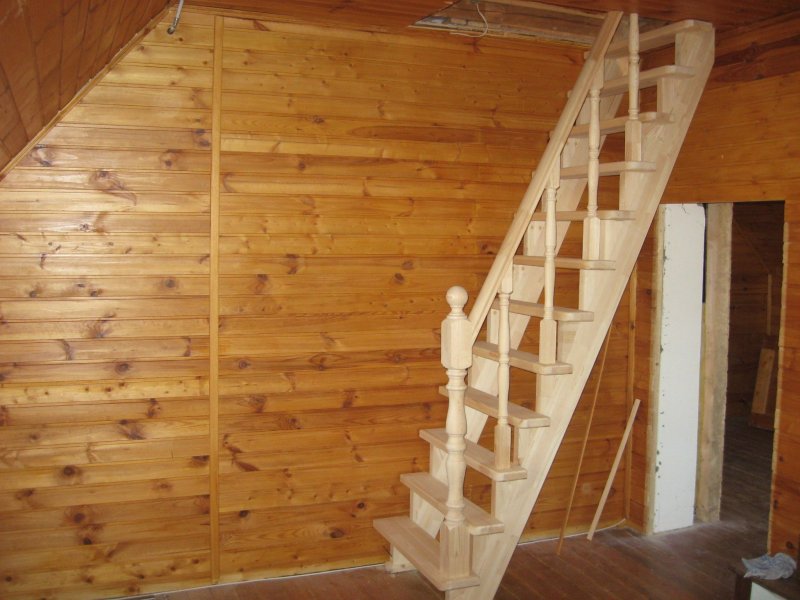

В случае когда опыт изготовления изделий небольшой, лучше выбрать прямую маршевую конструкцию, чтобы получилась прямая лестница на второй этаж. Изготовление поворотных ступеней и винтовых лестниц – задача более сложная.

Материал для работы подбирают исходя из своих финансовых возможностей. Наиболее твердыми являются бук, дуб, лиственница. Более бюджетный вариант – это сосна. При хорошей обработке современными пропитками она простоит долго.

Выбор схемы лестницы

Если площадь помещения позволяет, то лучше сделать широкие маршевые лестницы (прямые или ломаные) – они обладают хорошей прочностью и устойчивостью, несложные в изготовлении. Пространство под простой одномаршевой конструкцией может быть использовано для хранения инструмента, других нужных в хозяйстве предметов.

Единственный недостаток – они занимают больше всего места. Положение 2 маршей может быть под углом 90 или 180°. За счет общей длины они помогают уменьшить наклон конструкции, получится не такая крутая лестница на второй этаж.

Винтовая лестница с таким же количеством ступенек позволит дополнительно сэкономить пространство. К тому же она требует меньшего размера проема в потолке. В ширину последнего входит также величина балясин и перил.

Подготовка материалов, фурнитуры и крепежных элементов

Материал для деревянной лестницы:

1. Бруски шириной минимум 50 мм и длиной, равной размеру всего марша,- для изготовления косоуров или тетив.
2. Для проступей понадобятся доски шириной от 40 мм.
3. В качестве подступов можно использовать дерево тоньше, например 3 см.
4. Более привлекательной конструкция будет выглядеть, если купить готовые балясины и перила. Самостоятельное их изготовление без токарного станка представляет некоторую сложность.

Чтобы скрепить детали между собой, нужны саморезы, шурупы, болты анкерного типа.

Подготовка нужных инструментов

Также в хозяйстве должен иметься инструмент:

• рубанок;
• бумага наждачная;
• молоток;
• шуроповерт или дрель с различными приспособлениями;
• выбор отверток;
• временная лестница;
• электрический лобзик или ножовка.

Пригодятся нужные мелочи: строительная линейка, уголок, рулетка, карандаш.

Сборка каркаса

Несущие детали у лестницы – это тетива или косоур. Если ступени крепятся с внутренней стороны, то используется тетива. Если кладутся сверху на конструкцию, то косоур.

Чтобы сделать конструкцию более жесткой, применяют центральный косоур с двумя боковыми. Лестница с тетивами будет занимать больше места при одинаковой ширине ступеней. Она выглядит элегантнее и дороже. Порядок сборки:

1. Для начала нужно изготовить трафарет из фанеры, на котором нанести ширину проступи и высоту подступенка, и вырезать его.
2. С помощью шаблона легко нанести разметку на косоуры или тетивы.
3. Электролобзиком выпиливаем требуемые элементы и прорези.
4. Предварительно обрабатываем заготовки.

При креплении к косоуру нужно периодически проверять, чтобы горизонты совпадали. Для этого пользуются строительным уровнем. Ступени к косоуру крепят с помощью саморезов.

Монтаж составных частей

На лестничном марше (в начале и конце) устанавливаются концевые балясины. Опорами для них является пол 1 и 2 этажей. Дальше натягивают шнур и к ступеням лестничного марша крепят остальные промежуточное балясины.

Украшением готового изделия могут стать поручни. После окончательной отделки они будут выглядеть завершенно, с выделенной натуральной фактурой.

Прочная конструкция получится, если в поручнях сделать специальные пазы, куда можно будет вставить балясины. Чтобы вся конструкция выглядела цельной и гармоничной, углы лестничной системы нужно ровно подпилить.

Готовую поверхность следует очистить от грязи, которая скопилась на этапе строительства.

Финишная обработка

На окончательном этапе зазоры и трещины шпаклюются. После высыхания шпаклевки производят финишную отделку.

Для защиты от воздействия внешних факторов и чтобы подчеркнуть естественную фактуру материала, дерево обрабатывают морилкой, цвет которой сочетается по интерьеру с общим тоном, и покрывают лаком для паркета.

Чтобы сделать лакировку и полировку правильно, нужно знать некоторые нюансы:

1. Собирать пыль лучше всего с помощью безворсовой ветоши.
2. Промежуточные слои и сухое покрытие шлифуют предварительно шкуркой.
3. Чтобы создать блеск изделия и придать ему матовый эффект, применяют известняковые порошки с добавлением пемзы.
4. Защитить дерево от воды и навести глянец поможет восковая паста для отделки.
5. Распределить равномерно и быстро по поверхности масла для пропитки можно с помощью поролоновых валиков.
6. Лак на финишном этапе наносят с помощью хлопчатобумажных тампонов без швов.

Масла на минеральной основе – тунговое, ореховое, льняное – подходят для отделки деревянных поверхностей. Они используются для того, чтобы сделать внешнюю структуру лестницы в деревянном доме более четкой и являются экологически чистым материалом.

Кроме этого, можно использовать «датское масло». Это смесь из лака и масел с содержанием спирта и с добавлением специальных составов, называемых сиккативами, которые сокращают срок просушки изделия.

Хорошо характеризуются современные лаки на водной основе. Их коэффициент прозрачности превосходит минеральные вещества. Перед тем как наносить покрытие на лестницу, лучше потренироваться основам технологии на куске подходящей доски.

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Далее все линейные размеры – в см.

Ширина

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

• Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.

• Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.

• Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

• Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
• Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

• Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
• Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Монтаж деревянной лестницы своими руками

Пошаговая инструкция по установке деревянной лестницы своими руками:

• На первом этапе балки для косоуров обрезаются сверху и снизу по длине лестницы; Для ступеней делаются в балке проемы. Для этого отмечается ширина проступи на угольнике и минус 2 см высота подступени. Полученная разметка переносится карандашом на внутреннюю поверхность балки. Используя электрический лобзик, удаляются лишние части;
• Косоур устанавливается на свое месторасположение, при правильной установке его верхняя часть будет касаться перекрытия, а в полы нижнего этажа должен упираться нижний конец. Количество косоуров в стандартной лестнице два, но при больших нагрузках их число может быть и больше;
• Здесь происходит крепление всех деталей;
• Между собой крепятся косоуры с помощью анкерных болтов к балке. Если предоставляется произвести крепление к стене, то это необходимо сделать, также анкерными болтами;
• После распиливается балка на необходимое количество подступеней, зашкуриваются и выравниваются. С лицевой стороны происходит крепление косоуров с помощью саморезов. Шляпки, которые остались на виду можно зашпаклевать;
• В процессе установки проступей, необходимо на количество ступеней распилит балку, а после, происходит их крепление саморезами;
• На последнем этапе устанавливаются на конструкцию балясины, крепление деталей происходит с помощью шпилек, а для перил применяют саморезы.

Сборка деревянной лестницы своими руками завершена, все, что остается сделать, это обработать дерево пропитками от насекомых и окружающих воздействий, а потом можно покрасить конструкцию.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

Делаем лестницу на второй этаж своими руками из дерева

В данной статье речь пойдет о том, как можно своими руками возвести лестничный марш в загородном доме или на даче. Будем строить лестницу на второй этаж своими руками из дерева.

Причем не те выкидыши, которые предлагают собрать различные конторы за один день и меньше, а нормальную, прочную и не скрипучую лестницу. Основные ее отличия в том, что в качестве крепежа используются не саморезы, а само дерево.

Сборка такой лестницы значительно сложнее и трудозатраты больше, зато результат вас порадует.

Инструменты и материалы

Итак, что нам понадобится (назову основные позиции, нет смысла расписывать все досконально):

• руки, растущие из правильного места;
• терпение;
• трудолюбие;
• куча энтузиазма.

Это основное. Помимо этого:

• предварительно купленная тетива (сколько в метрах зависит от размеров лестницы);
• ступеньки (количество в зависимости от высоты);
• балясины;
• поручни;
• столбы.

Все это продается в магазинах сделанное из клееного бруса. Самому тут, увы, ни как не обойтись. Породы дерева также бывают различные, стоят они соответственно.

Если возводить Вы будете первую лестницу своими руками, не стоит брать такие породы как дуб и красное дерево – очень тяжело обрабатывать, лиственница вполне подойдет.

Из материалов понадобятся:

1. Клей для дерева.
2. Шпаклевка в цвет дерева.
3. Наждачная бумага.

И конечно инструмент:

1. Пилы (желательно иметь ручную циркулярную пилу с регулировкой глубины реза).
2. Лобзик (также электрический).
3. Стамески.
4. Молотки.
5. Киянки.
6. Дрель.
7. Сверла.
8. Коронки и всякие мелочи.

Первым этапом в постройке лестницы на второй этаж будет планирование и измерение

Что нам нужно знать о будущей лестнице? Основное – это высота между этажами.

И главное правило строения лестницы для удобства будущей эксплуатации – длинна ступеньки должна быть 30 см, высота 20 см. Если эти правила соблюсти, то ходить будет удобно.

Для оригиналов, которые хотят сделать ступеньку покороче или повыше говорю сразу – переломаете ноги. Для ясности разберем на простом примере.

Допустим высота между этажами 3 м. (H1). Делим высоту этажа на высоту ступеньки 0.2 м. (H2) получаем 15 ступеней. То есть в магазине продавцу надо будет сказать, что вам нужно 15 штук ступеней.

Важно

Затем умножаем число ступеней (N) на их длину 0.3 м. (L) получаем 4.5 м. длинна всей лестницы (L1).

Четыре с половиной метра конечно очень много и следовало бы нашу лестницу сделать из двух маршей с площадкой в середине, но сейчас так усложнять не будем, пока говорим об основах.

Теперь рассчитываем длину тетивы. Тут на помощь «лестницеделу» придет всеми нами любимая еще со школы великая наука геометрия. Как в первоисточнике «квадрат гипотенузы равен сумме квадратов катетов». То есть длинна тетивы (Q) в квадрате равна H1 в квадрате + L1 в квадрате = примерно 5.5 м. На схеме все наглядно видно.

После расчетов переходим к практике. Первое что нам надо будет сделать – это взять две тетивы и отрезать их по размерам рассчитанным ранее. Соответственно необходимо нижний край обрезать под острым углом, чтобы тетива плотно прилегала к полу. Углы лучше всего вымерять строительной малкой (в магазинах продается). На второй этаж тетива лучше всего крепится на зуб.

Зуб на тетиве лестницы, на фотографии цифра 1.

Второй этап — выбираем пазы на тетиве

Размечаем на тетиве карандашом пазы, в которые будут вставляться ступеньки. Не забываем о высоте и длине ступеней. Также следует учесть, что для красоты лучше, чтобы одна ступенька на один два сантиметра как бы нависала над другой.

К разметке нужно подойти очень серьезно, от этого будет зависеть, насколько ровная и красивая у вас получится лестница.

Так как ступени будут вставляться в две тетивы с обеих сторон, нужно чтобы разметка на одной тетиве строго соответствовала разметке на противоположной тетиве.

После того как обе тетивы размечены по разметке вырезаем пазы. Для этого удобнее всего использовать циркулярную пилу. Причем пазы вырезаем чуть уже, чем толщина ступенек! Это нужно чтобы в последующем не было зазоров и скрипов! Прорезав циркулярной пилой пазы, выдалбливаем их стамеской.

Внутренность паза не обязательно делать идеально ровной, главное чтобы были ровными края. Но это еще не все с пазами. После того как они уже готовы нужно стамеской их «занутрить», то есть сделать так чтобы край паза был уже, а внутри он был чуть шире.

Тогда ступеньки войдут очень плотно, но в то же время без излишних усилий.

Сборка лестницы

Третий этап довольно легкий, но нужна будет определенная сноровка. Этот этап покажет, насколько точно и аккуратно сделано все до этого, и если все было точно, то проблем не будет.

Но если нет, то я вам не завидую, крепитесь. Теперь берем клей, заливаем им наши аккуратные пазы и даем немного подсохнуть (немного это пять десять минут).

Совет

После чего вставляем ступени в пазы на одной тетиве и сверху на них одеваем вторую. Киянку вам в помощь.

Установка и крепление деревянной лестницы на второй этаж

Лестничный марш готов! Ура товарищи, осталось последнее усилие. Для того чтобы по прочности лестница напоминала железобетонную конструкцию можно крепеж усилить саморезами.

Крепление ступеней саморезами. Саморезы только для усиления, если ваша лестница только на них и держится, то спуститься по ней бесшумно не получится, скрипы и общая шаткость вскоре появятся.

Чтобы саморезы не портили вид их нужно закручивать снизу ступенек под углом, так чтобы саморез закрутился в ступеньку, а потом в тетиву и при этом еще и не вылез наружу. Лучше всего предварительно просверлить маленькое углубление под ступенькой, в которое спрячется шляпка самореза. Потом это углубление аккуратно замазать шпатлевкой.

Все марш готов. Теперь осталось только закрепить его между этажами. Сверху на зуб как описано выше, внизу тетиву лучше всего будет закрепить в углублении. То есть предварительно в полу делаем углубление примерно пол сантиметра и в это углубление крепим тетиву.

Оформление и освещение

Стили оформления

Основными качествами интерьера гостиной с лестницей должны стать гармоничность и естественность. Поэтому лестничная конструкция должна идеально вписываться в общий дизайн дома или квартиры. Цвет исполнения должен быть приближен к основной палитре дизайнерского решения комнаты. Дополнительные элементы декора на ней и необычные формы ступеней и поручней выгодно выделят лестницу из общего фона и придадут ей уникальный вид.

Классика накладывает свои правила в разработке дизайна. Строгие однотонные тона, отсутствие декоративной мишуры — основные постулаты этого стиля. Главным материалом в данном случае должны выступать качественные породы древесины. В качестве цветовых решений подойдут мягкие и теплые оттенки или натуральная текстура материала.

Ренессанс. Второе название этого стиля — роскошь. В случае выбора этого стиля, лестница должна стать бриллиантом в огранке комнаты. И неважно какой формы будет лестничная конструкция. В интерьере основной упор делается на материалы природного происхождения. Это относится и к лестнице. Оформление должно быть вызывающе роскошным, поэтому оправданы различные украшения и сверкающие вставки, резьба по дереву на перилах и стойках, детали из начищенной бронзы и элементы из кованного железа. Все это превратит лестницу в произведение искусства.

Если стиль оформления — современный, то основными определениями будут: лаконичность и плавность линий. Они лишены помпезности и строгости. В производстве и отделке используются современные материалы и стекло. Помещения кажутся свободными и просторными, несмотря ни на присутствие лестничной конструкции, ни на какие другие дополнительные элементы.

Существует еще много стилей и каждый из них накладывает собственные правила на дизайн гостиной с лестницей, а также требования к материалам при изготовлении и отделке лестничных конструкций.

Освещение важный и неотъемлемый пункт при выборе лестничной конструкции. Его выбор зависит от целей его использования и по этому признаку разделяется на два типа:

Важно! Желательно использовать «теплый» свет, т.е. наиболее близкий к дневному. Он не будет раздражать глаза, что позволит избежать неприятных случаев.

Интерьер гостиной с лестницей — смелое решение современных людей. Сделайте свое жилище немного уютнее при помощи данного элемента декора.

черная винтовая лестница на второй этаж

металлическая лестница на второй этаж

большая белая лестница на второй этаж в частном доме
