Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

• мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

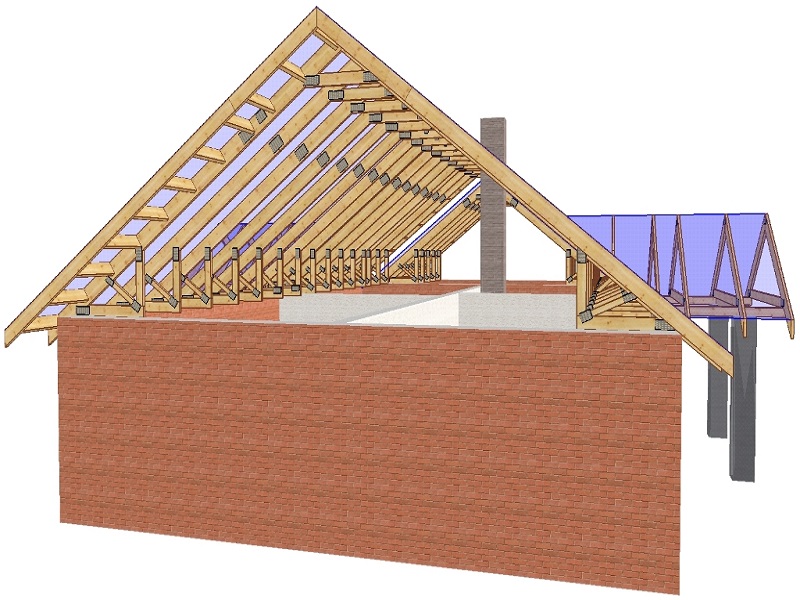

Монтаж стропил на кирпичном доме

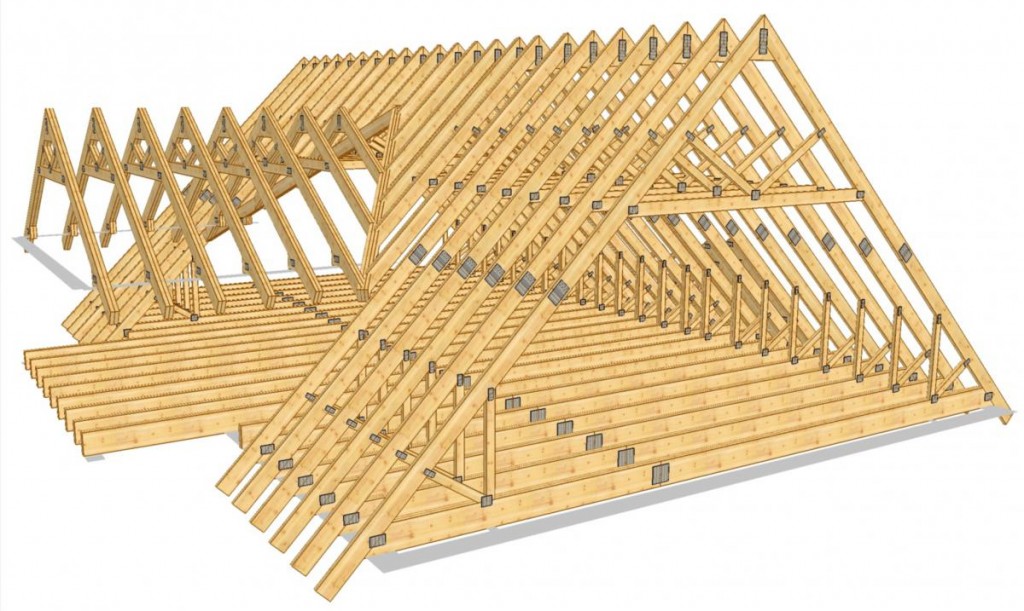

На чертеже показаны наслонные стропила которые внешними краями опираются на мауэрлаты, в то время как затяжка лежит на промежуточной стене

В качестве примера рассмотрим, как самостоятельно установить стропильную систему на двухскатную крышу для загородного кирпичного дома. Особенность этой кровли в том, что на чердаке можно своими руками устроить мансарду.

Фасадные стены переходят во фронтоны, выложенные из того же стенового материала. Этот факт упростит задачу, так как кровельный каркас будет строиться между фронтонами. Кроме того, кровля, построенная между кирпичными фронтонами, более устойчивая в плане ветровой нагрузки.

Заметили, что на чертеже нет размеров? Я их не даю специально, так как длина стропил подбирается с учетом габаритов вашего дома

Особенность этого кровельного каркаса в том, что он будет строиться без бруса, а только из досок. Проблема отсутствия бруса будет решена продольным соединением двух досок, например, это будет сделано при устройстве лежня. Такой подход обусловлен экономией денег, так как две балки 200×50 мм будут стоить дешевле бруса 200×100 мм.

Технология строительства

Стропильная система двухскатной крыши своими руками

Выбор конструкции двускатной крыши — наиболее важная часть подготовки. Прочность каркаса определяет не только ее устойчивость к весу снега и напору ветра, но и влияет на долговечность кровельных материалов.

Крыша своими руками — выбираем угол наклона

Крутая крыша

Чем круче наклон ската – тем больше свободного пространства будет иметь чердачное или мансардное помещение. К тому же, при наклоне больше 50°, снег на крыше не будет залеживаться.

Соответственно, прочность стропил может быть меньше, а это позволит неплохо сэкономить на объеме используемых пиломатериалов. С другой стороны, слишком высокая крыша испытывает большое давление ветра, и может быть разрушена во время урагана.

Пологая крыша своими руками

Низкая двускатная крыша легко переносит сильный ветер, но имеет уменьшенную нагрузочную способность и критична к большому весу толстого слоя мокрого снега. Наиболее идеальным принято считать наклон ската 30°. Именно такой угол обеспечивает:

• достаточную прочность,
• баланс между давлением и подъемной силой ветра,
• хорошее освещение плоскости крыши в зимнее время года.

Подбор угла наклона с учетом веса кровли

Вес кровли может составлять значительную часть общего веса крыши. Поэтому при проектировании конструкции каркаса учитываем также вес материала крыши.

Как сделать крышу дома своими руками: подбор угла наклона с учетом веса кровли

Преимущества использования современных кровельных материалов

Планируя, как построить крышу дома своими руками, следует иметь в виду, что современная двускатная кровля отличается облегченным весом и простотой монтажа. Покрывать крышу металлочерепицей не в пример легче и быстрее, чем делать то же самое с устаревшим шифером. А укладка самоклеющейся мягкой рулонной битумной черепицы не только в разы быстрее, но и под силу самому неопытному человеку. К тому же, она очень эффективно глушит шум падающего дождя и града.

Как сделать крышу дома своими руками: выбор материала

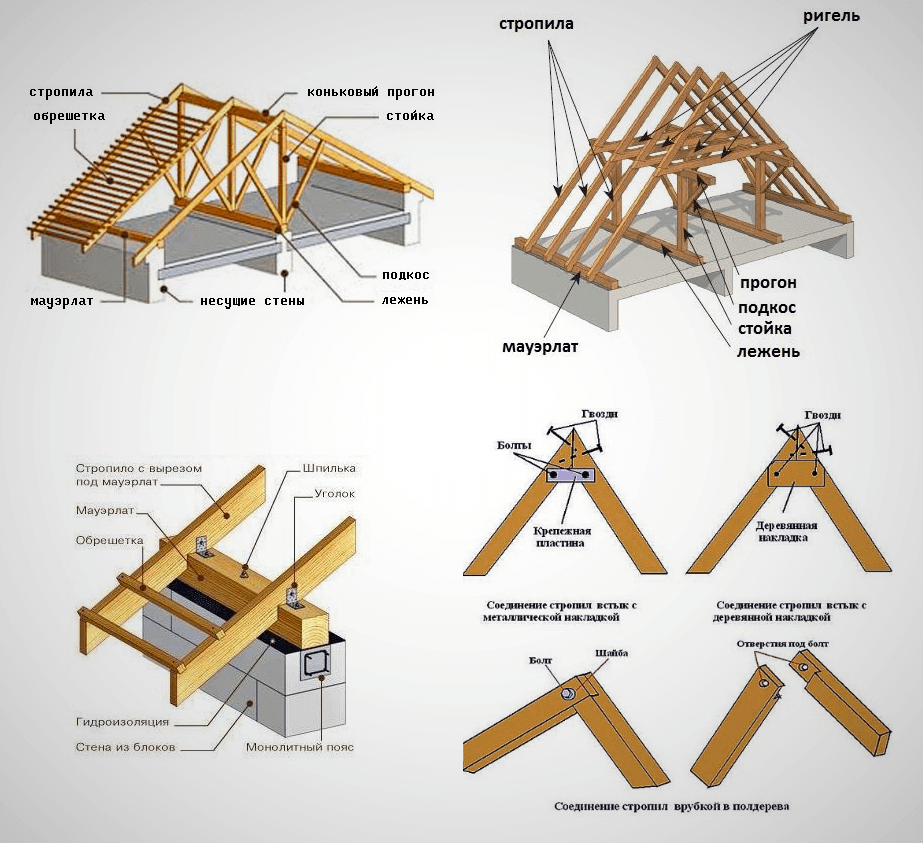

Основные элементы для установки стропил двухскатной крыши

Рассмотрим основные элементы для стропильной системы:

1. Мауэрлат: представляет собой специализированный брус (фиксированные параметры которого 150мм на 150мм или же 200х200), установленный и закрепленный по периметру стенок, как низ конструкции. Предназначение его в соединении стропил здания, что позволяет распределить нагрузку на каждую из них равномерно.
2. Конек: это навершие кровли. Он как точка сосредоточения всех стропильных ног, а его продольная балка удерживает конструкцию при ветреной нагрузке.
3. Стропила: совокупность стропил представляет собой различные доски с размером примерно 70 на 150. Это одна из важнейших деталей, поскольку сдерживает вес всей конструкции. При этом сюда же следует добавить стропильные ноги. Они складываются из стропил, что закреплены между собой на расстоянии не меньше полуметра. Часто применяются висячие.
4. Лежень: брус, что уложен в параллель коньку. У него такие же размеры, что и у мауэрлата. Предназначен в качестве опор под стойку и другие элементы.
5. Стойка: брусок, поставленный вертикально и поддерживающий коньковые прогоны.
6. Затяжка: их обычно несколько и представляют собой маленькие дощечки, которые уложен меж стропилами для скрепления и создания стропильных ног.
7. Свес: висячий элемент стропильной части, что свисает за границу стен дома. Он предназначен для отведения осадков.
8. Подкос: предназначается для закрепления стропил для создания более прочной конструкции.
9. Обрешетка: классический конструктивный элемент, призванный связывать между собой стропила для поддержания прочности и надежности крыши.
10. Кобылка: если в процессе укладки не хватило длины стропил на висячие детали (свесы), то устанавливается кобылка.

Конструкционные составляющие системы

Важно знать, из каких частей состоит стропильная конструкций. Она создается из нескольких элементов, причем каждый из них обладает своим назначением и справляется с определенными функциями и задачами.

• Мауэрлат. Он выступает в качестве основания для крыши. Он фиксируется по всему периметру стен сооружения. Именно он обеспечивает равномерное распределение всех нагрузок от крыши к стенам строения и к его фундаменту. Благодаря мауэрлату никогда не сможет возникнуть опрокидывание всего дома. Он формируется обычно с применением качественного и правильно высушенного бруса, но если возводится деревянное строение, то верхняя его обвязка может быть мауэрлатом.
• Стропила. Они являются элементами, которые удерживают массу от подкровельного пирога. Между ними обязательно должны укладываться плиты теплоизоляционного материала. Сверху них производится установка обрешетки для монтажа кровельного покрытия.
• Прогоны. Они создаются из брусьев, которые устанавливаются вдоль всей кровли в горизонтальном положении. Они являются опорой для стропил, причем они могут быть коньковыми или боковыми.
• Стойки. Являются дополнительными и надежными упорами, предназначенными для стропил и конька крыши.
• Подкосы. Представлены брусьями, установленными с определенным наклоном. Они подпирают стропила и обеспечивают повышение прочности и жесткости всей стропильной конструкции.

Мауэрлат схема

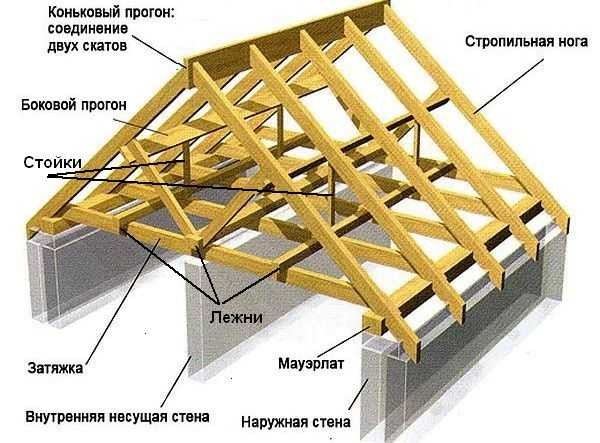

Стойки и прогоны стропильной системы

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

• жесткий;
• наслонный;
• скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

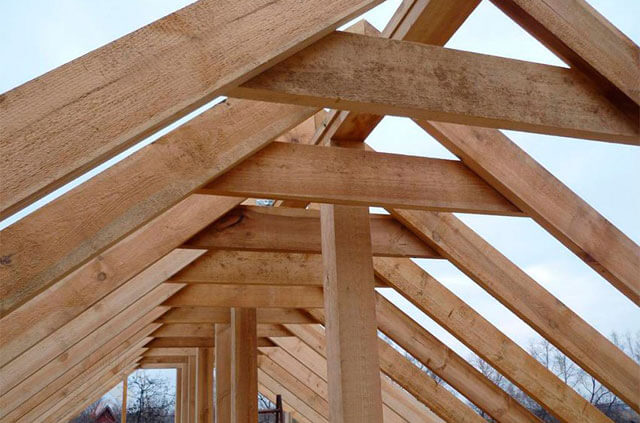

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

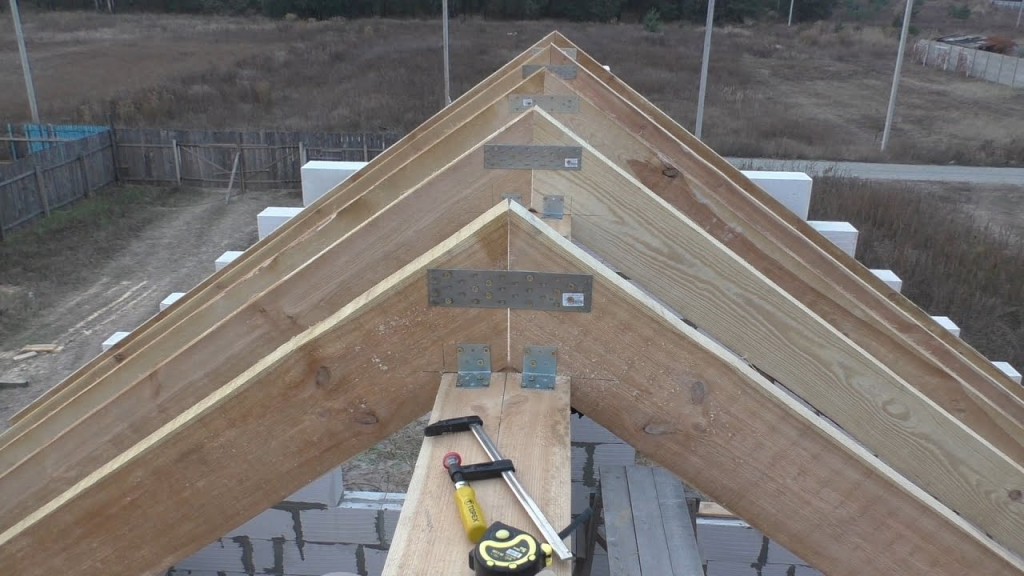

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к конькуСпособы крепления стропильных ног к мауэрлату

Подбираем материал для стропил

Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:

• Древесина. Массив, доски или клееный брус.
• Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
• Черный металл. Это двутавры и стальные швеллера.
• Тяжелые железобетонные конструкции для промышленного строительства.

Сухая доска: экономичный вариант

Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением. А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными. Вот и вся разница.

Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.

Для крыши каркасного дома это действительно один из самых лучших вариантов!

А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым. Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им. Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши. Одним словом, проблем не оберетесь!

Зато из обычной доски удобнее всего сращивать стропила по длине:

Прочный металл: противостояние сырости

И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.

А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными – смотрите сами:

Брусья: преимущества качественной древесины

Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.

Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:

• Влажность не более 18%, измеренная влагометром.
• Трещины, которые не сквозные и не превышают половины длины доски.
• На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.

А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.

Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.

И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.

В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.

Комплексная изоляция

Данный способ изоляции для готовой постройки рассматривается в контексте отсутствия необходимости демонтажа покрытия. Создание изоляционной системы весьма схоже с обустройством вентфасада. Этот простой вариант не требует больших финансовых трат.

Статья по теме: Как сделать сложную крышу своими руками

Итак, с особым вниманием нужно отнестись к слоям гидроизоляции и пароизоляции. Первой прослойкой является гидроизоляция. Иногда она присутствует, поскольку изначально входила в конструкцию кровли. Если ее нет, то нужно проложить между стропилами и кровлей плёнку гидробарьерного типа: она прекрасно удерживает влагу и пропускает пар. Пленкой полностью покрывают стропильные составляющие, укрепляя ее строительным степлером.

После гидроизоляции укладывается непосредственно утеплительный материал. В качестве материала стоит обратить внимание на минеральную вату, которая может быть в виде рулонов и плит с минимальной толщиной в 10 см. Важно, чтобы прослойка не превышала толщину стропил.

Укладка материала между стропилами должна быть плотной, без зазоров. Дополнительное крепление утеплителю придаст натянутый шнур из капрона или рейки из дерева, которые прибиваются перпендикулярно стропилам.

Расчет стропильной системы

По факту, стропильная система – это соединенные воедино треугольные элементы, отличающиеся максимальной жесткостью. Если двухскатная крыша обладает ломаной конструкцией, неправильные прямоугольники нуждаются в разбивке на отдельные составляющие с последующим расчетом нагрузок по каждой части. На заключительном этапе данные суммируют.

Определение постоянных и временных нагрузок

Неотъемлемое условие установки стропил – определение нагрузок на двухскатную крышу. Их разделяют на постоянные, переменные и особые. Составляющие величины постоянных нагрузок – вес обрешетки, отделочных материалов мансарды, утеплителя и прочих элементов, в целом формирующих вес кровли. В среднем этот показатель нагрузки на стропила составляет 40-45 кг м2.

Совет! Расчет прочности двухскатной конструкции предусматривает 10% запас.

Ориентируясь на показатели таблицы с указанием веса отдельных материалов для покрытия кровли, следует придерживаться максимального показателя нагрузки 50 кг на 1 м2 площади крыши.

Само название переменных нагрузок говорит об их непостоянном действии. Сюда относят силу ветра, действие снежного покрова и другие виды интенсивного влияния погодных условий. Двухскатная крыша подобна парусу, неправильно рассчитанный угол наклона способен спровоцировать ее разрушение под воздействием сильного ветра. Для расчета этого параметра обращаются к показателям, указанных в СНиПе «Нагрузки и воздействия», учитывая сопутствующие факторы (местоположение дома на открытом пространстве или среди многоэтажек). Определение влияния снежного покрова на двухскатную крышу представляет произведение веса снега и поправочного коэффициента, который учитывает аэродинамические воздействия. Согласно СНиП, вес снега колеблется в пределах 80-560 кг/м2. Зависимость коэффициентов от угла наклона крыши представлены на следующем рисунке:

Если угол превышает 60о, этот параметр не учитывается ввиду невозможности задержки снежного покрова на двухскатной конструкции. Особые нагрузки предусматриваются в регионах с повышенной сейсмической активностью, при возможных штормовых ветрах или торнадо, что не характерно для большинства территорий.

Вычисление технических параметров стропил

Установка стропил отталкивается от формы двухскатной крыши, чем она сложнее, тем больше подстропильных элементов включает система. При использовании мягкой кровли, угол наклона крыши не превышает 20о, более крутые конструкции предполагают установку ондулина, металлочерепицы или стандартного шифера.

Выбор шага стропил зависит от примененного материала для кровли и веса двухскатной конструкции, он варьируется в пределах 0,6-1,0 м. Количество ног определяется делением длины крыши на промежуток между стропильными парами с последующим добавлением 1. Полученный результат показывает количество ног на одну сторону крыши, для определения общего показателя цифру удваивают.

Установка стропил не обойдется без определения их длины, для чего применяют теорему Пифагора (с2=а2+ b2), где:

• Высота крыши (а) выбирается исходя из возможности дальнейшей эксплуатации чердачного помещения.
• Половина ширины дома обозначим b.
• Гипотенуза (с) представляет искомую величину – длину стропил.

Замечание! Полученный результат следует увеличить на 0,6-0,7 м для запилов и выноса элемента стропил за стену.

Если для установки стропильной ноги не хватает максимально длины бруса 6 пм, применяют его сращивание путем стыковки или наращивания.

Определяя сечение стропил, учитывают следующие факторы:

• постоянные и переменные нагрузки:
• установка какого кровельного материала будет производиться;
• вид используемой древесины;
• длина стропильных ног и шаг между ними.

Таблица, приведенная ниже, поможет определить искомый параметр:

Анализируя данные, выявляется закономерность: увеличение шага установки стропил пропорционально увеличивает нагрузку на каждую ногу, следовательно, ее сечение должно расти.

Примерные сечения отдельных элементов стропильной системы двухскатной крыши приведены ниже:

Стропильная система ломаной двухскатной крыши

Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

1. В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
2. Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
3. Укладывают боковые прогоны.
4. Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
5. Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
6. В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
7. Устанавливают коньковый брус.
8. Крепят наслонные стропильные ноги.
9. Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.

В завершение статьи о том, как создается стропильная система двухскатной крыши, видео с комментариями специалиста.

Общие сведения

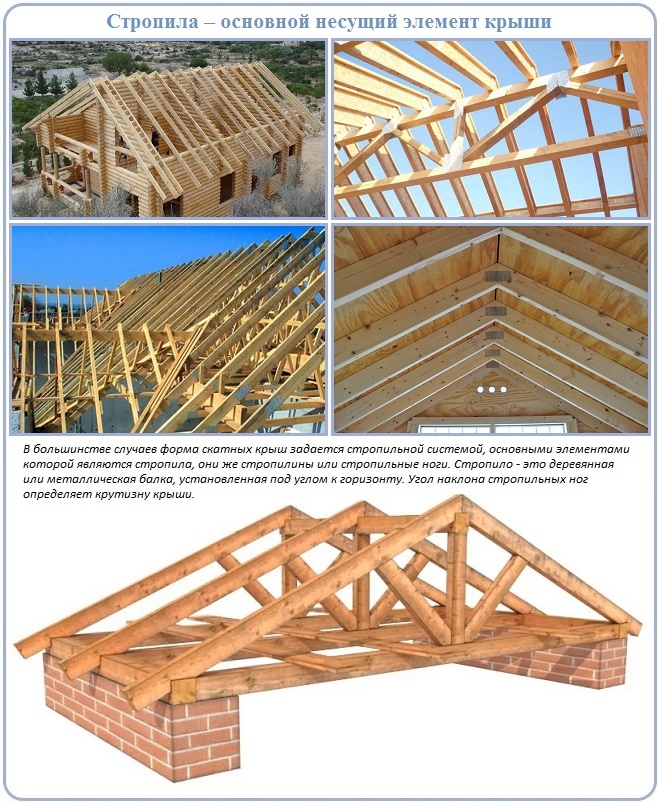

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Металлическая стропильная система Источник

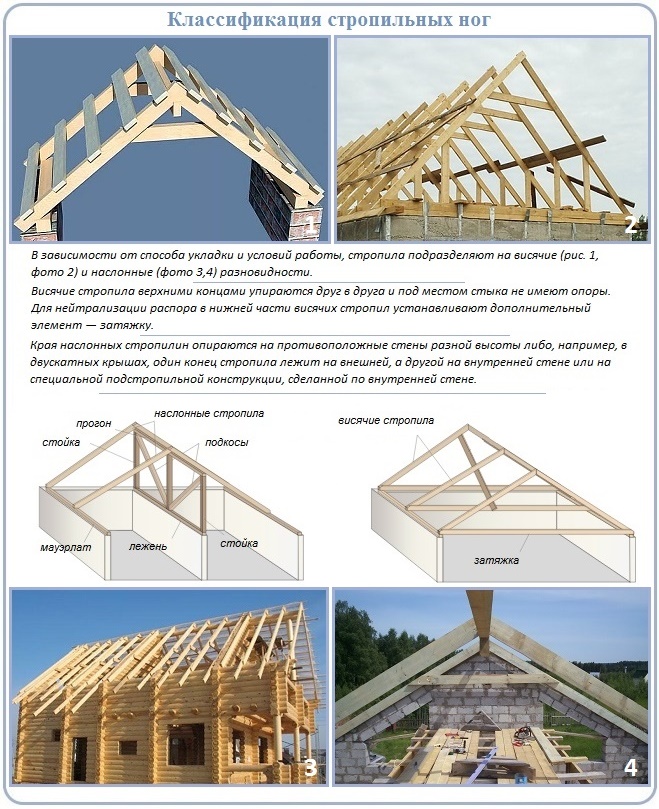

Конструктивно стропила подразделяются на висячие и наслонные:

• Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

Дополнительная затяжка увеличивает пролёт до 8 метров, а упирающиеся в затяжку подкосы – до 10 метров Источник

• Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене. Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.

В этом случае затяжка не нужна вследствие отсутствия растягивающих нагрузок Источник

Технология выполнения наслонных стропил

1. До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
2. Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
3. Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
4. В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
5. После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.
6. Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
7. Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
8. Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.
9. После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.
10. Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.
