Делаем косоуры для лестниц своими руками

Размеры

По длине тетива может различаться. Тут все будет зависеть от конфигурации лестницы: высота объекта, количество маршей, наклон, количество ступеней и прочее. Но если говорить о деревянной лестнице, то есть фиксированные параметры ширины и толщины балки, то ширина доски не должна быть меньше 30 см, а толщина – не менее 5 см. Длина тетивы может варьироваться от 1500 мм до 6000 мм.

Приводим стандартные размеры тетивы:

• 50х300х1500 мм;
• 50х300х2000 мм;
• 50х300х2500 мм;

• 50х300х3000 мм;
• 50х300х3500 мм;
• 50х300х4000 мм;
• 50х300х4500 мм;
• 50х300х5000 мм;
• 50х300х6000 мм.

Обращаем внимание, что для каждого помещения этот параметр рассчитывается в индивидуальном порядке. .

Расчет прямой лестницы с косоурами

Главный результат работы данного калькулятора:

1. Чертёж косоура
2. Чертёж ступени

По этим чертежам изготавливаются детали, из которых собирается конструкция.

Рис. 6 Чертежи косоура и ступени

Все остальные чертежи показывают конечный вид конструкции: после состыковки косоуров и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Онлайн расчет прямой лестницы на косоурах позволяет оценить, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

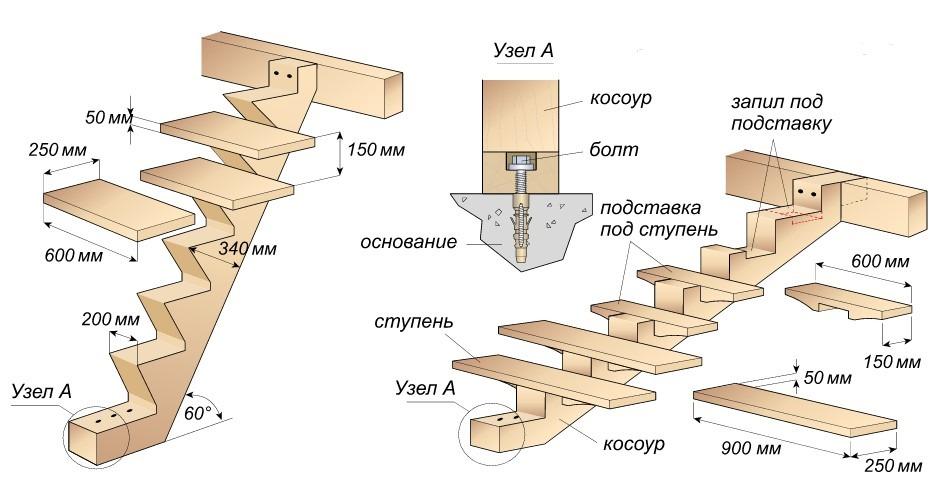

Лестница с центральным косоуром

Такая конструкция не загромождает комнату. В ней необходимо установить косоур размером 340×200 мм. Сделать косоур можно, склеив несколько досок. Если лестница вспомогательная, то она может быть установлена круто, нижняя ее часть крепится к полу, а верхняя при помощи болтов к балке. Крепление такой конструкции похоже на крепление приставной конструкции, главное, чтобы низ не мог сползать, а верх – заваливаться в сторону.

Если лестница вспомогательная, то можно использовать ступени «утиный шаг». Их делают из досок, размечают и при помощи 4 болтов с шайбами крепят к косоуру или поперечной балке, которая соединяется с несущей балкой в полдерева.

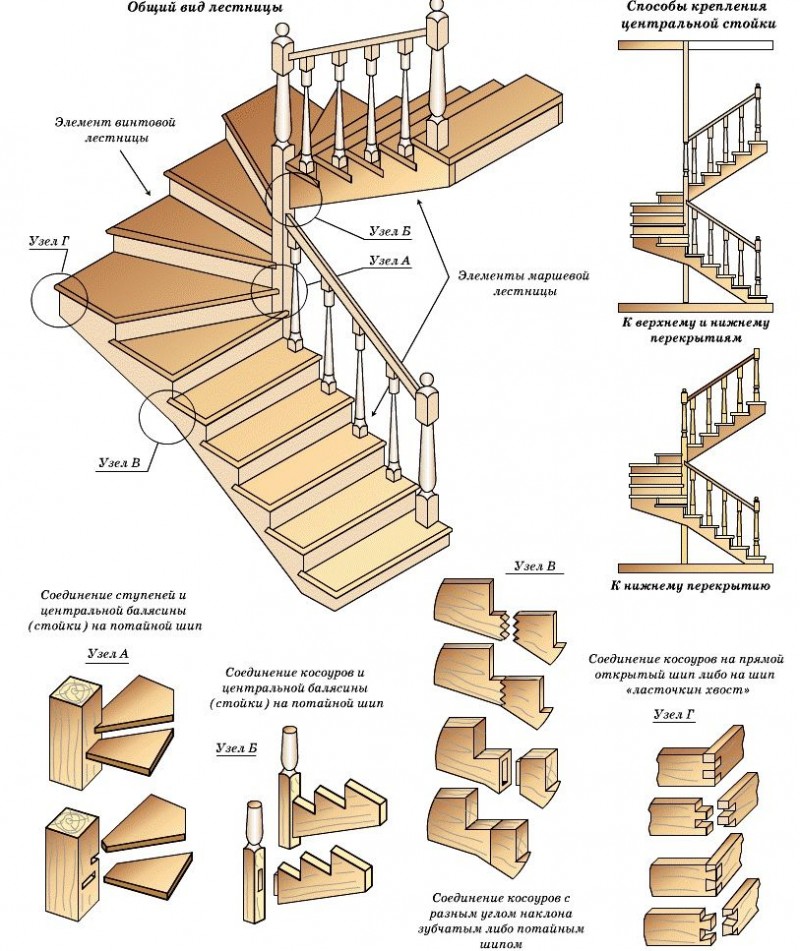

Если площадь, выделенная для лестницы, недостаточна, то можно изготовить забежные поворотные ступени. Следует отметить, что такую конструкцию возводить намного сложнее. Получается гибрид прямой одномаршевой и винтовой конструкции.

Центральная опора одновременно является и балясиной, но большего размера, так как в нее узким концомврезают ступени и внутренние косоуры. Внешние косоуры прямой и винтовой лестницы соединяют на зубчатый или потайной шип. На всех соединениях для увеличения их прочности обязательно используют клей.

Последним этапом строительства является установка поручня, он не только облегчает спуск и подъем, но и обеспечивает безопасное передвижение по лестнице.

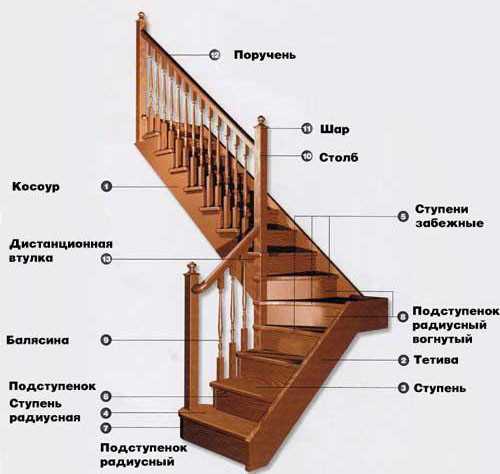

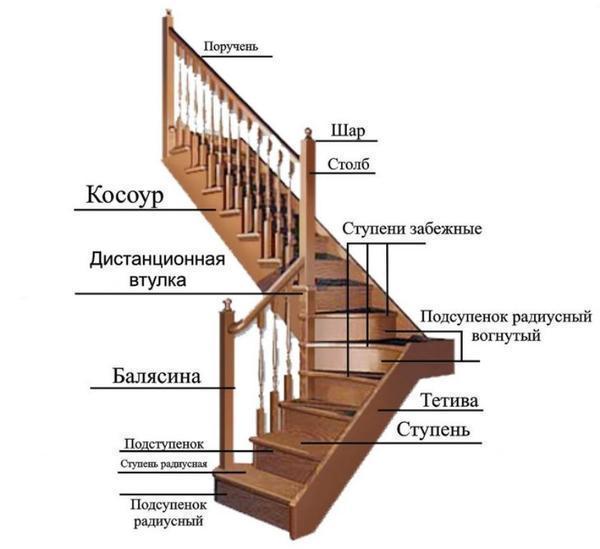

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

• Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
• Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
• Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

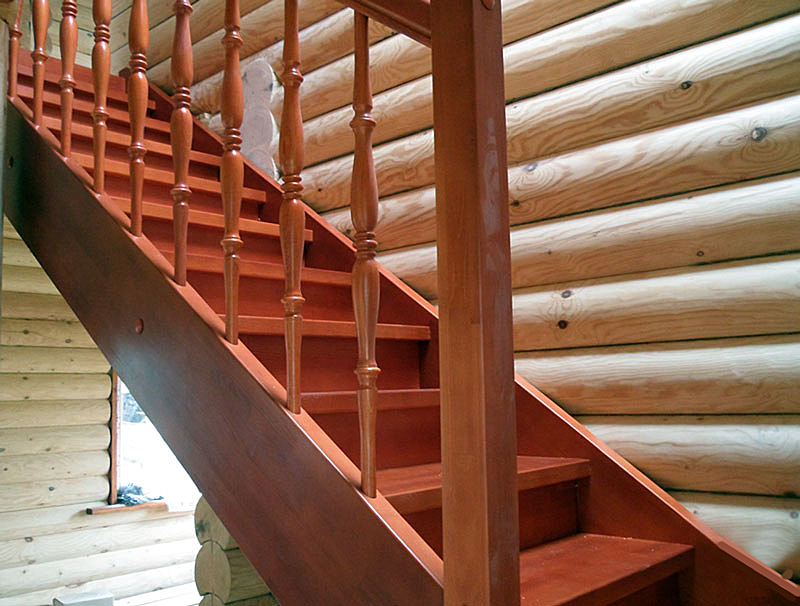

Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

• Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
• Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

Изготовление изделия

Изготовление лестницы на одном косоуре.

Как сделать косоур для деревянной лестницы? Несложная деревянная лестница на косоурах своими силами изготавливается достаточно быстро. Зачастую самая обыкновенная деревянная конструкция для коттеджа состоит из таких элементов, как:

• две балки;
• ступени;
• подступенки;
• перила.

Для такой лестницы на косоурах можно приобрести уже готовые ступени и перила, а вот балки вполне можно сделать собственноручно. Помимо материала, понадобятся инструменты:

• пила;
• молоток;
• шуруповерт;
• дрель;
• шлифовальная машинка;
• рулетка;
• уровень;
• дюбеля, саморезы;
• карандаш и угольник.

Видео об изготовлении винтовой лестницы на косоуре:

Для изготовления балок нужно запастись досками толщиной не менее 6 см и шириной 25-30 см. Помимо размеров, следует обратить внимание на качество древесины. Чаще всего используют дуб, клен сосну или бук, тщательно проверив доски на трещины и другие повреждения, которые могут снизить прочность сооружения. Найти качественный материал может оказаться нелегко, поэтому вполне можно использовать клееную доску.

Видео об изготовлении лестницы на ломаном косоуре:

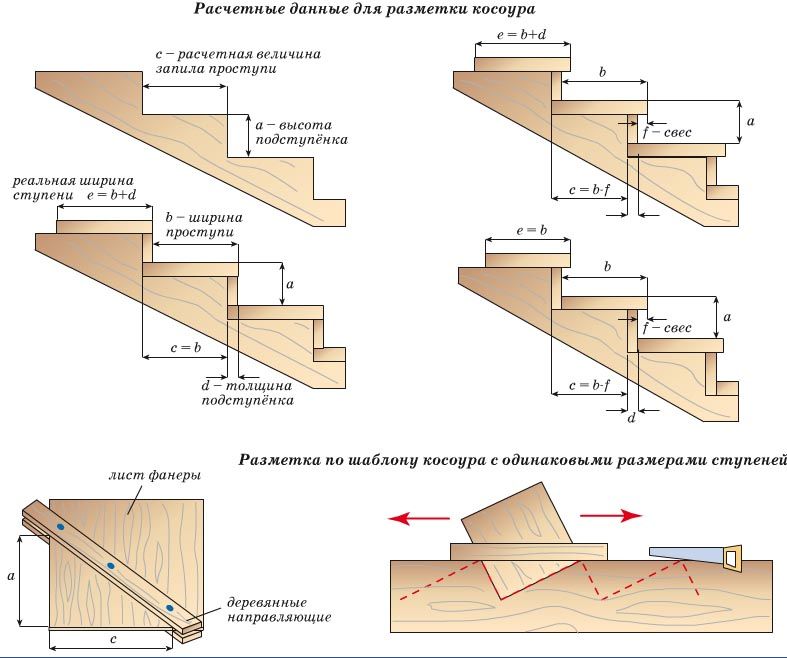

Отобрав доски, их нужно разметить соответственно произведенным заранее расчетам. С помощью уголка наносим карандашом разметку мест, где будут сделаны выпилы под ступени. На концах отмечаем места, в которых будут пазы для поперечной доски, которая крепится к обеим балкам. Ее длина обычно равна ширине лестницы. Так же точно делаем второй косоур для лестницы.

Когда нанесена разметка всех ступеней, пилой в доске делаем необходимые пропилы строго по карандашу. Нижний конец балки, который будет закреплен на полу, срезается параллельно местам крепления ступеней. Верхняя часть балок срезается под нужным углом в зависимости от способа крепежа конструкции. После того как сделаны все необходимые пропилы, нужно отшлифовать готовые балки. Теперь остается закрепить все детали (балки, ступени, перила, подступенки) на свои места, и лестница на косоурах будет готова.

Особенности и виды конструкции

Перед тем как решиться сделать косоур для лестницы своими руками, нужно разобраться подробнее в особенностях этой детали. По сути это опорный элемент лестницы, который служит поддержкой для ступеней.

Прямые косоуры применяются чаще всего

На расчет материалов для лестницы на косоурах во многом влияет тип изделия. Косоуры могут изготавливаться из дерева, металла, бетона, а также сочетать оба этих материала. По форме различают такие элементы:

• прямые;
• ломаные;
• винтовые.

Простейший вариант для большинства лестниц – прямой. Именно его и стоит рассмотреть более подробно.

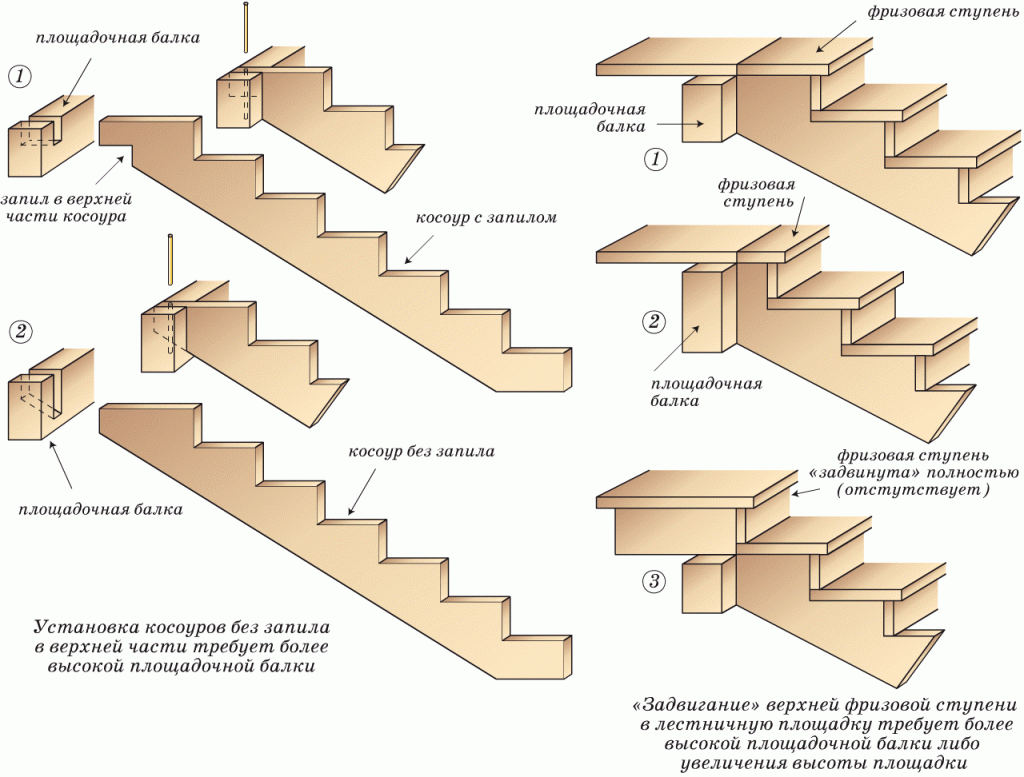

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

• Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
• Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
• Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
• Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

Где их покупают?

В салонах лестниц вас поразит разнообразие моделей, стилей, расцветок и дизайнерских находок. Винтовая лестница с креплением в стену, лестничные стойки из стекла, винтовая восьмиугольная лестница, вертикальная прямая, вертикальная со ступенями разной формы, комбинированная – с мраморной облицовкой ступеней и деревянными балясинами и перилами… Всего и не перечислишь!

Фирм, предлагающих свои услуги желающим приобрести лестницу, в Москве немало. Но лучше всего, конечно, пойти туда, где есть наибольший выбор, и туда, где вам предлагают превосходное качество и эксклюзивный дизайн (как, например, в московских фирмах «СМ-Квадрат», «Масштаб 1:1» и «Ли-Эль Дизайн»). Во всяком случае, нам очень понравились лестницы, которые мы там увидели.

Фирма «СМ-Квадрат» предлагает лестницы бельгийского, итальянского, германского и российского производства. Здесь вы найдете все типы лестниц из дуба, сосны, вишни, клена, бука, ясеня, красного дерева; из оцинкованного алюминия и стали, чугуна (ковка) и меди; из мрамора и гранита; латуни, стекла, бетона.

Если вы убежденный приверженец европейского стиля, фирма «Ли-Эль Дизайн» предлагает вашему вниманию великолепные итальянские лестницы (фирмы Alfa Scale, Scale, «Грана Энцо», «Градини»). Познакомившись с каталогами фирм-производителей, вы можете выбрать любую модель и конфигурацию. Более того, по вашему желанию модели могут скомбинировать: перила и балясины возьмут от одной, косоур со ступенями – от другой, а лестничную площадку – от третьей. Лестница может быть выполнена из дерева, металла, стекла, мрамора или бетона.

В недавно открывшемся интерьерном салоне «Масштаб 1:1» с октября представлена коллекция лестниц итальянской фабрики Alfa Scale – победителя европейского тендера «Идеальный дом». В ряду классических и современных моделей особенно выделяются лестницы, в которых опорная стойка и ограждения выполнены из оригинально выгнутого массива дерева. Это придает изделию изящество и легкость.

Цены и сроки исполнения заказов разные. Реальный срок полного выполнения заказа – от 2 до 4 месяцев. Импортная лестница в фирме «СМ-Квадрат» будет готова через два месяца, а российская – через месяц.

Разумеется, интересно узнать, как фирмы работают с клиентами. Надо сказать, что все хорошо продумано и к вам (и естественно, к вашим желаниям и требованиям) отнесутся очень внимательно. Сначала вы выбираете в демонстрационном зале или по каталогу понравившуюся модель. Затем начинается расчет проекта, о котором мы говорили выше. Замерщики из фирмы выезжают к клиенту, чтобы снять необходимые размеры. После утверждения проекта его пересылают на фабрику, где изготавливают лестницу с учетом всех нюансов. Заключительный этап – монтажники устанавливают лестницу дома у заказчика.

Цена лестницы обычно рассчитывается на 1 м высоты. Так что в беседе с продавцами учитывайте этот момент. По самым скромным подсчетам, лестница средних размеров, с хорошим дизайном, если вы заказываете ее в фирме, обойдется примерно в 7000$. Все остальное зависит от ваших пожеланий. Но с другой стороны, согласитесь, хорошая лестница – произведение искусства. И, как любой шедевр, может стоить дорого, иной раз свыше 20000$.

Подводя итоги, рекомендуем не торопиться и тщательно обдумать все мелочи. И еще один нюанс: лестницу в доме устанавливают уже после того, как завершены все строительные и отделочные работы. Это завершающий штрих. Но, возможно, самый важный.

Как точно рассчитать косоур для лестницы

Из какого бы материала ни изготавливалась лестница, для её расчёта необходимо учитывать основные параметры:

• высота конструкции;
• размеры проекции лестничного марша на полу;
• внутренние параметры лестницы, то есть ширина и высота проёма;
• глубина монтирования и количество проступей в том числе и забежных;
• высота подступенка.

Из дерева

Перед тем как приступить к расчётам лестницы на косоурах, необходимо установить некоторые параметры. Для определения высоты общей конструкции необходимо выполнить замеры расстояния от уровня пола на первом этаже до такого же положения на втором. По нормам этот параметр должен быть не менее 2 м. Длина проекции на полу определяется габаритами помещения. Поэтому проект деревянной лестницы на косоурах необходимо продумывать ещё на этапе подготовки плана дома.

Расчёт длины

Длина косоура устанавливается геометрическим путём. Необходимо вспомнить школьный курс геометрии и применить теорему Пифагора. К квадрату высоты лестничной конструкции прибавляют квадрат проекции пола: H²+L²=P², где Р – длина лестницы. Из полученного результата извлекают квадратный корень и получают длину опоры. К примеру, при высоте 3 м и проекции в 4,2 м, производят вычисления 3²+4,2²=26,64 – это Р², получают длину косоура, которая равна 5 м 16 см.

Расчёт количества ступеней

Перед тем как сделать косоур для лестницы своими руками, приступают к вычислению количества проступей, которое, соответственно, равно числу ступеней. Для этого длину опоры делят на глубину ступени. В конкретном примере параметр глубины составляет 280 мм. Соответственно 5016 мм делим на 280 мм и получаем почти 18 ступеней. Теперь определяемся с высотой подступенка. Высоту конструкции в 3000 мм делят на 18 ступеней и в результате получают округленный параметр равный 167 мм.

Для комфортной эксплуатации конструкции следует придерживаться норм, по которым высота подступенка не должна превышать 220 мм.

Расчёт ломаного косоура

Косоур ломаного типа с забежными ступенями рассчитывается по аналогичной технологии, но по каждому маршу отдельно. Для этого необходимо определить, на какой высоте будут изменения направления марша.

На видео: как рассчитать лестницу (ступени и косоур).

Из металла

Вариантов устройства лестницы на металлических опорах довольно много, но к самым востребованным относят ломанный косоур. Собрать его своими руками вполне можно, необходимо правильно произвести расчёты и подобрать хорошее оборудование для сварочных работ. Если при расчетах возникают затруднения, можно использовать онлайн-калькулятор.

Расчёт количества ступеней

Чтобы определить количество ступеней для лестницы на металлическом косоуре, необходимо вначале вычислить длину гипотенузы прямоугольного треугольника, катетами которого выступают высота лестницы и проекция пола. Полученный результат делят на глубину ступени. В результате получают количество ступеней для лестницы на косоуре из металла.

Расчёт длины

Особенностью лестницы на металлическом косоуре является наличие каркаса, состоящего из отдельных элементов, которые свариваются между собой. Для того чтобы получить нужную длину, необходимо правильно рассчитывать число ступеней, глубину ступеней и высоту подступенков.

Эти параметры определяют габариты элементов, из которых сваривается железный каркас лесенки. Одни из них играют роль проступи, другие – подступенка. В этом плане главная задача определить их размеры.

Габариты заготовок для проступи соответствуют глубине ступени плюс ширина металлического профиля.

Для определения размеров подступенка, к его высоте добавляют ту же ширину профиля. С той стороны, в которой заготовки будут свариваться между собой, необходимо сделать срез под углом 45. Таким способом устанавливается лестница на двух металлических косоурах.

Статья по теме: Как сделать винтовую лестницу своими руками: подготовка, проектирование и монтаж

На видео: изготовление металлического ломанного косоура для лестницы.

Металлический косоур

Металлический косоур для лестницы можно достаточно просто сделать своими руками. Конструкция из металла более сложная в исполнении, но она и более надежная. В качестве несущих металлических элементов можно использовать П-образный профиль или трубу. Для изготовления косынок (аналог кобылок) можно использовать уголок. Металлический несущий элемент обычно расположен по центру. Различают два типа подобных лестниц:

1. Ленточный – изготавливается из цельных листов металла. Листы распиливают на элементы, которые впоследствии сваривают в единое целое. После отшлифовки швов к несущей балке прикрепляются проступи. Обычно в таких лестничных маршах не используются подступенки.

1. Сварные изготавливаются из металлического профиля или стали. Этот вид косоуров наиболее распространен.

Размер косынки определяется как высота шага и глубина проступи. Детали уголка привариваются друг к другу под углом 90 градусов. На профиль наносится разметка при помощи треугольника с отмеченными величинами. На эти метки затем привариваются косынки.

Важно! Рекомендуется тщательно производить сварку элементов косоура, ведь от её качества зависит и прочность всей лестничной конструкции.

Для придания конструкции дополнительной жёсткости, к косоуру в нескольких местах приваривается уголок, размер которого равен ширине проема. Затем привариваются кронштейны к косынке для крепления проступей. Создание лестницы на металлических косоурах

Классификация и виды косоуров

По форме косоуры могут быть:

• прямыми;
• ломаными;
• винтовыми.

Прямые марши наиболее простые в исполнении, их можно изготовить самостоятельно.

Ломаные пролеты применяются для конструкций, состоящих из нескольких маршей и располагающиеся перпендикулярно друг другу.

Винтовые марши используются для закруглённых лестничных конструкций.

По месторасположению косоура, конструкции можно разделить на:

Если ширина проема свыше 1,5 метров, необходимо совместить два типа расположения, и использовать 3 косоура: в центре и по бокам.

Важно!

При самостоятельном конструировании лестницы на одном косоуре, необходимо помнить, что возведение таких конструкций требует предварительного согласования в органах строительного контроля.

Центральный косоур применяется для легких, невесомых, почти прозрачных лестничных конструкций. Для более же надежной конструкции необходимо применять две несущие балки.

Именно второй вариант наиболее популярный и чаще применяемый на практике.

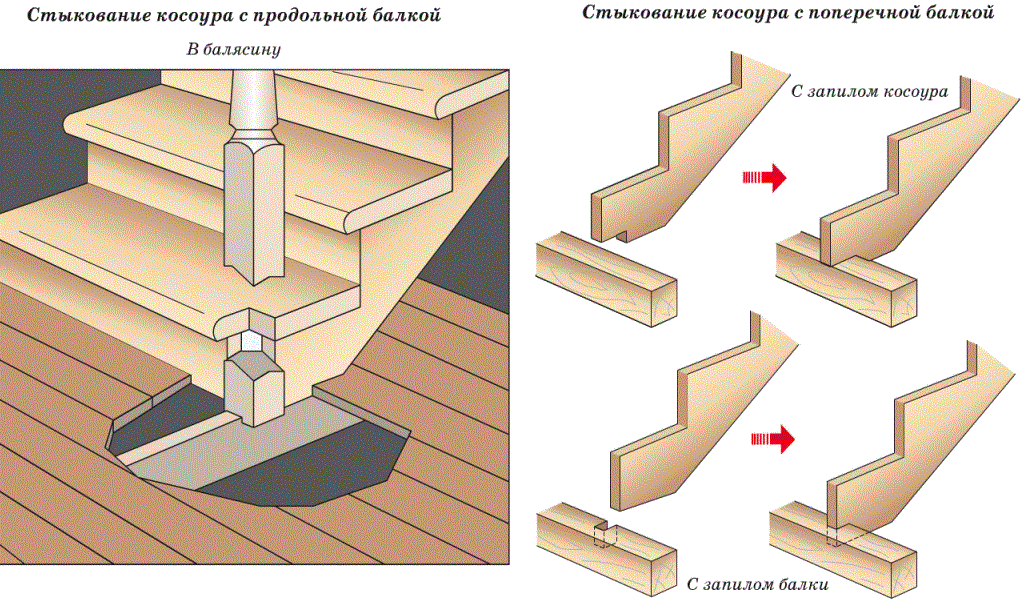

Понижение косоура

Теперь вам надо подогнать нижнюю часть косоура, чтобы нижний подъем был той же высоты, что и другие. Это называется понизить косоур, и это делается вычитанием толщины ступени из высоты подъема. часто это будет фанера толщиной 18 мм; если так, то вычтите 18 мм. Если ступень будет из строганной доски 38 мм, то вычтите 38 мм. Но также учтите каким чистовым материалом будет покрыт пол у основания лестницы; если он будет такой же толщины, как и ступени, например, то понижать косоур не нужно.

Когда косоур поставлен на место, ступени выпилены горизонтально и подъем вертикально. Они встречаются в наружной точке, называемой носком ступени, и формируют прямой угол. Некоторые строители это меняют, делая подъем

Чтобы закрепить низ лестницы, разметьте врубку для доски 5х10 в нижней передней части подъема. Просто возьмите обрезок доски 5х10, держите его вровень с наружным углом первого подъема и обведите карандашом вокруг него. Эта врубка сядет на упор из доски 5х, который будет прибит к полу.

Выбор материала для элементов конструкции

Большое значение при изготовлении строительных конструкций имеет материал. Одним из самых технологичных и простых в обработке является древесина. Она обладает невысоким удельным весом, большой механической прочностью и очень интересной фактурой. Деревянная лестница на косоурах имеет достойный вид и способна украсить квартиру или дом с авторским оформлением в классическом английском стиле.

Этот материал хорошо поддается шлифовке и полировке. Применение современных грунтовок и лаков делает его невосприимчивым к воздействию влаги. Деревянные лестницы на косоурах могут быть изготовлены самостоятельно в домашней мастерской.

Для выпиливания заготовок и черновой обработки не нужны узкоспециализированные инструменты. Доводка деталей осуществляется шлифовальными машинками и наждачной бумагой разной зернистости.

Полезный совет! Для придания лестнице из дерева необычного вида может быть использована новейшая технология ультрафиолетовой полимеризации защитного декоративного покрытия. Суть ее состоит в том, что на подготовленную поверхность наноситься специальное масло. Оно подвергается кратковременному облучению, в результате которого образуется прочная и красивая пленка. Это покрытие обладает высокой стойкостью и сразу готово к использованию по назначению.

Процесс ультрафиолетовой полимеризации

Как происходит производство деревянных элементов

Нельзя не отметить отвечая на вопрос: «Косоур — что это такое?» Различают два варианта производства.

Принимая во внимание длину марша, необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоуров, не должны быть слишком большими Кроме этого, создается треугольная форма гребенки (это место, на котором происходит фиксация ступеней). Ее размеры следует подбирать в зависимости от шага подъема. Надо также учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в такой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах посредством использования клея. В результате всех этих действий будет получена красивая лестница с элегантными косоурами. Такая технология позволяет сэкономить на приобретении дорогостоящего материала. В этом случае ширина заготовки должна превышать габаритную ширину самого косоура. Ее длина же должна соответствовать длине всего марша в целом, а толщина быть равной толщине будущего косоура

Поэтому важно в такой ситуации заранее разобраться, какой размер должен быть у конечного изделия. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезерование

Данная технология от первой отличается более высокой скоростью производства.
