Высота ограждений лестниц в общественных зданиях

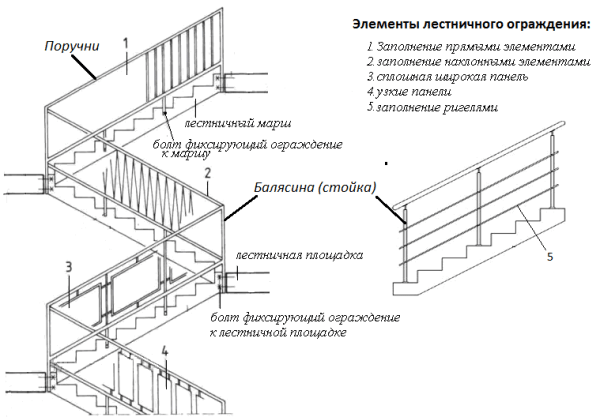

Требования к ограждениям

К общим стандартам ограждений, находящихся в коммерческих зданиях или на промышленных объектах, относятся:

• обязательное условие установки перил на пролетах;
• соблюдение количества ступеней (от трех и более).

Для детских дошкольный учреждений: СНиП 21-01-97, СНиП Регламентированными нормами обозначены высота перил на лестничных площадках, которые используются детьми. Минимальный показатель 120 см. Отдельные требования предъявляются к перилам в дошкольных учреждениях для детей с нарушением умственного развития — не мене 150 см. В первом случае устанавливается высота поручня 90 см, во втором 50 см.

Для административных и жилых объектов не более трех этажей: Для каждого типа сооружений предусмотрены различные стандарты. Минимальные размеры для лестничных маршей: Ширина измеряется по нижней части поверхности ограждения и не должна быть меньше одного метра, а высота перил на лестничном пролете должна быть 95 см.

Для уличных лестниц: Для уличных лестниц устанавливают перила на высоте 130 см. Если ширина лестничной площадки в пределах 120-ти см, то устанавливаются перила с двух сторон лестничного прохода. Обычно высота ограждений не превышает одного метра. Эта норма была разработана с учетом среднестатистического роста взрослого гражданина. Однако для частного строительства делается исключение.

Для пандусов: если пандус имеет подъём более более 15 см и длину пролёта более 180 см, то перила должны быть установлены в обязательном порядке. При этом, перила должны быть длиннее дорожки минимум на 30 см. Высота ограждения для взрослых должна иметь два уровня – 60 и 80 см, для детских — 50 см. В нижней части пролета также устанавливается ограждение – бортик или бордюр, для предотвращения выкатывания коляски за пределы пандуса.

Пожарные нормы по ограждениям

Пожарно-техническая классификация зданий

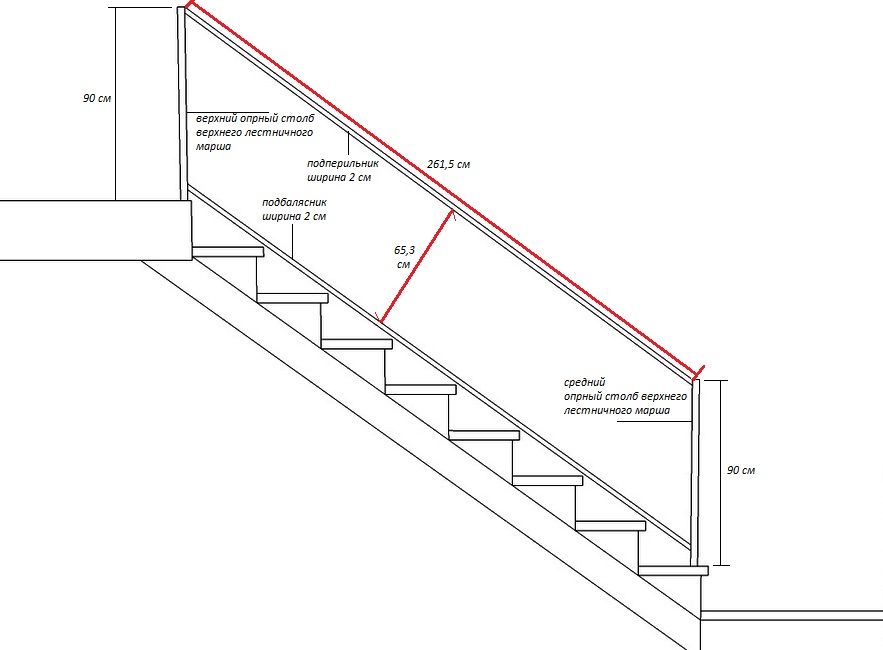

Высота ограждений

Поручни и ограждения в зданиях классов Ф1.1 и Ф4.1 должны отвечать следующим требованиям:

• высота ограждений лестниц, используемых детьми должна быть не менее 1.2 м, а в дошкольных учреждениях для детей с нарушением умственного развития — 1,8 или 1,5 м при сплошном ограждении сеткой.
• в ограждении лестниц вертикальные элементы должны иметь просвет не более 0,1 м(горизонтальное членение в ограждениях не допускаются);
• высота ограждения крылец при подъеме на три и более ступеньки должна быть 0,8м.

В зданиях классов Ф2.1 и Ф2.3 при расчетной ширине лестниц, проходов или люков более 2,5 м следует предусматривать разделительные поручни на высоте не менее 0,9 м. При расчетной ширине люка или лестницы до 2,5 м для люков и лестниц шириной более 2,5 м устройство разделительных поручней не требуется.

Нормативы нагрузок

Российские нормативные значения горизонтальных нагрузок на поручни перил лестниц и балконов следует принимать равными:

• для жилых зданий, дошкольных учреждений, больниц и других лечебных учреждений 0,3 кН/м (30 кгс/м)
• для трибун спортивных залов 1,5кН/м (150 кгс/м)
• для других зданий и помещений при отсутствии специальных требований 0,8 кН/м (80 кгс/м)

1 кгс/м — это сила в 1кг приложенная к поручню высотой в 1 метр.

Процесс монтажа ограждения

Перед проведением работ:

Принять лестничные марши и площадки на предмет целостности облицовочного материала, наличие пустот под плиткой, а также обратить внимание на отделку стен, потолков. Составить список замечаний и предоставить заказчику. Пустота под плиткой определяется характерным звонким звуком при простукивании.

Разметку проводить по разметочному шнуру по центру ступени с учётом минимальной ширины марша (расстояние от ограждения до стены или от ограждения до другого ограждения определяются по чертежам с учетом пожарных норм изложенных выше).

Сверление производится в плитке с использованием перфоратора в режиме «СВЕРЛЕНИЕ БЕЗ УДАРА» буром ?5мм. При креплении сбоку размер сверла подбирается с учетом размера анкера

Креплении сбоку: в полученные отверстия вставляется анкеры(подбирается в зависимости от материала лестничного марша), одеваются шайбы для выравнивания стойки по вертикали. Затем декоративными болтиками фиксируем стойку.

Влияет ли материал перил на высоту монтажа

Да, поскольку материалы имеют разную прочность, способность выдерживать несущую нагрузку.

В жилых домах средним рекомендуемым показателем высоты поручней на деревянной лестнице считается 90 см, поскольку дерево не рассчитано на высокие нагрузки и быстро изнашивается при постоянной эксплуатации.

Высота поручня из металла может достигать 1,2 м. При этом ширина пролета составляет 1,25 м и более, что позволяет ставить конструкцию в коридорах офисов, на производстве.

Вывод

Проектируя и строя внутренние лестничные конструкции, не упускайте из виду ни одной мелочи, каждый свой шаг сверяйте с нормативными документами. Это относится к таким параметрам, как высота ограждений на лестнице, размеры ступенек, конструкция ограждения. Помните, что выполнение требований ГОСТов и СНиПов приведет вас непросто к лестничной конструкции, приносящей вам комфорт, но и к безопасности всей вашей семьи.

Барсуков Виктор Иванович

• Ограждение для кровли обязательно, если высота здания более 10 м, а уклон крыши 12 и менее градусов. При большем угле и высоте здания от 7 метров ограда также обязательна. На балконах, лоджиях, лестничных маршах ограждения вне зависимости от высоты обязательны. (ФЗ №123).
• Парапет считается полноценным ограждением в зданиях, имеющих внутренний водосток. Минимум его высоты – 60 см. Если парапет не укладывается в это значение, то его заменяют решетчатой оградой. (СНиП 31-03-2001).

• Экстренные выходы с мансарды в многоэтажных домах в обязательном порядке оборудуются площадками и переходными участками, которые должны иметь ограды. Все потенциально опасные крыши и лестницы также заграждаются.

  Высота ограды начинается от 1,2 м. Существует ещё несколько важных требований относительно ограждений (СНиП 31-03-2003):

• Они не должны содержать разрывов.
• Они должны оканчиваться поручнями.
• Ограждение должно выносить нагрузку в 300 кг на 1 м2.
• В административных общественных местах по нормам все опасные зоны должны иметь ограды от 90 см высотой, способные предупредить несчастное падение.

  Их высотность меньше, так как они рассчитаны на детей. Требование наличия поручней и способности выдержать не менее 300 кг на 1 м2 остается. (СНиП 31-05-2003).

• Для общественных зданий к перилам и ограждениям предъявляются следующие требования: при высоте кровли более 10 метров требуется стальное ограждение, соответствующее ГОСТу 25772, при ситуации, когда в одном помещении имеются перепады высоты свыше 1 метра, по периметру возвышения устанавливаются ограждения высотой 90 см или 1,1 м, если помещение посещают дети. (СНиП 31-06-2009).

Какие нормы прописаны в ГОСТ и СНиП?

Используя многолетний опыт строительства и проектирования лестниц. были созданы правила, выполнение которых гарантировало безопасность конструкции. Основным условием этих требований является: подбор определённого расстояния между ступенями для комфортного и свободного перемещения вниз и вверх. Существует определённая формула расчёта: 2-х+у=66–60 см. В этой формуле содержится формула безопасности: х+у=46, удобства – у-х= 12. В этих формулах значение х – расстояние по вертикали между поверхностями смежных ступеней, у- расстояние между их краями.

Современные строительные технологии позволяют шагнуть намного дальше в вопросах личной безопасности. Поэтому в планировании, монтаже лестничных проходов и ступеней, многие рекомендуют пользоваться нормами СНиП и ГОСТ.

Ниже приведены основные требования, при соблюдении которых не должно возникнуть травмоопасных ситуаций и проблем, при эксплуатации лестницы.

1. В здании, где имеет более 2 этажей, лестничный пролёт должен быть только один.
2. Разборные лестницы или трансформеры могут применяться только для чердачных или подвальных помещений.
3. Существуют определённые требования к ширине лестничного пролёта, она должна быть в пределах 80 см – 1,2 м. Это позволит свободно передвигаться одному человеку. Одним из основных требований остаётся равномерная ширина лестницы на всей её протяжённости.
4. В одном марше должно быть от 3 до 18 ступеней, если здание имеет общественное значение, то максимальное количество – 16 ступеней. Многие специалисты утверждают, то ступеней в пролёте должно быть нечётное количество. Это даёт возможность начинать и заканчивать подъем или спуск с одной и той же ноги.
5. Уклон, при подъёме, не должен быть меньше 4 градусов, и превышать 18 градусов.
6. Оптимальными параметрами высоты ступеней считаются 150–200 мм. Допускается разница в 5 мм. Это высота, на которую удобно поднимать ногу и пожилому человеку и маленькому ребёнку.
7. Ширина ступеней не должна быть более 250 мм, на чердачные и подвальные помещения – более 200 мм.
8. Согласно нормам СНиП и ГОСТа лестничные пролёты должны по ширине быть такими, как марши. Первая ступень от двери должна находиться на расстоянии не менее 1 метра.

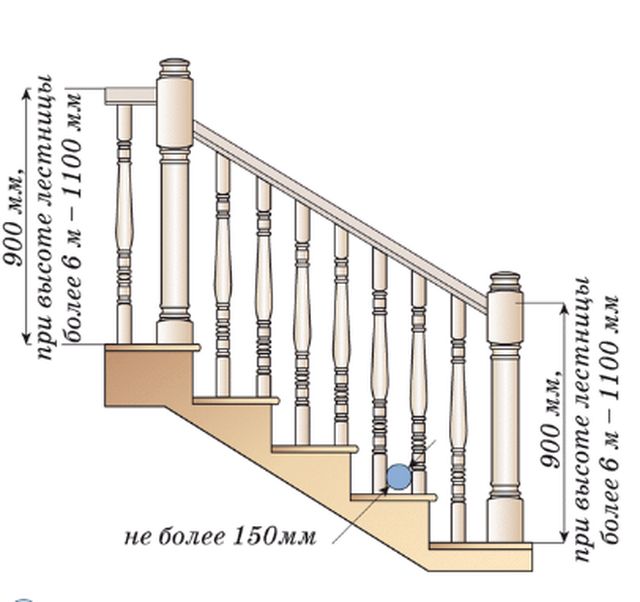

9. Высота перил около 900 мм, допускаются 1100 мм. Обязательно необходимо предусмотреть наличие балясин, они должны устанавливаться в промежутках 100–150 мм. Это очень важно в домах, где проживают дети.

Виды перил

Различаются такие элементы конструкций лестниц в основном только по виду использованного для изготовления материала. Собираться перила могут из:

• дерева;

• металла;

• бетона;

• пластика.

Металлические перила лестниц, в свою очередь, могут быть выполнены из нержавеющей или обычной стали либо алюминия. Существуют также комбинированные варианты подобных конструкций. К примеру, поручень у перил может быть выполнен из дерева, а балясины или ригели — из металла. В алюминиевых конструкциях, а также изготовленных из нержавейки опорные элементы часто заменяют стеклом или прозрачным пластиком.

Предназначенные для подъема и спуска конструкции в разного рода общественных учреждениях и многоквартирных домах обычно имеют стандартные размеры. Высота перил лестниц в таких зданиях также в большинстве случаев фиксирована. Это обеспечивает в том числе и привыкание людей к их конструкции, а следовательно, и повышает безопасность пользования маршами в общественных местах.

Испытания

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

• во время сдачи зданий, сооружений в эксплуатацию;
• не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
• не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.

ГОСТ Р 51261-«Устройства опорные стационарные реабилитационные. Типы и технические требования»

Описанные здесь стандарты относятся к стационарным конструкциям, возведенным в зданиях и домах общего пользования. Эти требования направлены на поддержание удобства и обеспечение безопасности людей с особыми потребностями. ГОСТ регламентирует виды ограждений, а также их технические характеристики.

Отталкиваясь от стандарта, опорные конструкции могут быть выполнены в следующих вариантах:

• Модульные. Состоят из отдельных разборных элементов.
• Неразъемные. Представляют собой монолитную конструкцию.

А также содержать следующие элементы:

• Перила.
• Ручки.
• Стойки.
• Поручни.

Этим же стандартом поручни и перила разделяются на отдельные виды:

1. По возрасту пользователей:

• Ориентированы лишь на взрослых людей (одиночные).
• Предназначены для детей младше 16 лет (одиночные).
• Сдвоенными или комбинированными – предусмотрено несколько рядов на разной высоте, для удобства использования разными возрастными группами людей.

1. По месту крепления опорной конструкции:

• К пандусам.
• К стенам.
• К полу.

1. По конфигурации:

• Прямая.
• Угловая.
• Смешанная.

Пример расположения поручней пандуса

Основные СНиПы и ГОСТы на лестницы в жилых и общественных зданиях

Где бы ни располагалась лестница, к какому бы типу не принадлежала и из каких бы материалов не была изготовлена, одно остается неизменным – конструкция должна строго соответствовать существующим нормам и требованиям СНиП и ГОСТ.

Именно от соблюдения данных стандартов зависит безопасность ступенчатой системы, ее комфорт, удобство и функциональность. О том какие требования предъявляются сегодня к деревянным, металлическим, пожарным и другим лестницам, расположенным в частных жилых домах (квартирах) и общественных зданиях, и поговорим далее.

Красивую, удобную и безопасную лестницу невозможно построить без соблюдения норм СНиП

Нормативные документы

Возведение лестничных систем регламентируется требованиями и стандартами, записанными в таких нормативных законодательных актах, как ГОСТ и СНиП. Разберем данные стандарты относительно:

1. Лестниц для жилых помещений.
2. Лестниц в общественных зданиях.

Перед сооружением любой лестничной конструкции для ее безопасности и удобства обязательно изучите все существующие требования, предъявляемые к данным системам

Лестницы в жилых домах

От того, насколько полностью и точно соблюдены все нормативные требования СНиП и ГОСТ, зависит безопасность лестничных систем, расположенных внутри жилого дома.

Лестницы в жилых помещениях могут быть самого разнообразного типа, единственное что их объединяет — это нормативы СНиП и ГОСТ

Как известно, по материалу изготовления конструкции подразделяются на:

• Деревянные.
• Металлические.
• Пожарные.
• Железобетонные.
• Каменные.
• Комбинированные.
• Прочие системы.

Все элементы конструкции должны быть тщательнейшим образом просчитаны в соответствии с нормативной документацией

Поскольку наиболее распространенными являются первые три варианта, рассмотрим нормативные требования к ним более подробно.

Нормы СНиП для деревянных систем

Для деревянных лестниц в жилых домах предусмотрено два основных нормативных документа, касающихся требованиям к их возведению – это:

• СНиП II-25-80 – непосредственно регламентирует изготовление конструкций из дерева.
• Санитарные нормы № – устанавливают общие правила для возведения жилых помещений.

Самыми популярными в частных домах являются деревянные системы, но и их сооружение должно осуществляться при строгом соблюдении установленных норм

Рассмотрим наиболее значимые положения данных актов:

• Площадки деревянных систем должны быть оборудованы таким образом, чтобы на конструкцию попадал естественный свет.
• Число ступенек в одном марше – от 3 до 18.
• Ширина марша – не менее 0, 9 метра.
• Высота ограждения – не менее 90 см.
• Уклон должен быть не круче 40 градусов.
• Для лестниц из дерева рекомендовано применение хвойных пород древа.
• Применяемые в строительстве лестницы доски, должны быть ровные, без сучков и заусенец, с максимальной влажностью 12%.

Согласно существующим требованиям, самыми лучшими породами для изготовления лестницы для дома являются ель, и сосна

Кроме вышеперечисленных требований, применяемая для строительства лестницы древесина, во избежание гниения должна быть обработана специальным антисептическим раствором.

СНиП к металлическим конструкциям

СНиП на лестничные системы, возводимые в жилых домах, был утвержден еще в 1981 году, его номер II-23-81. Рассмотрим основные положения данного нормативного акта:

• Соединение отдельных составляющих металлических конструкций должно осуществляться двумя способами – при помощи сварки и болтами.

  Все элементы металлических ступенчатых систем, в соответствии со СНиП, должны быть соединены либо болтами либо при помощи сварки

• Опорные части металлической лестницы должны быть изготовлены из углеродистых сталей или чугуна.
• Все элементы конструкции необходимо обработать специальным антикоррозийным средством либо краской для защищены изделия от поражения ржавчиной.

Конструкцию из металла обязательно необходимо покрасить либо обработать антикоррозийной смесью

Также в СНиП описаны методики расчета крепости конструкций и даны советы по применению марок стали и чугуна в разных климатических зонах.

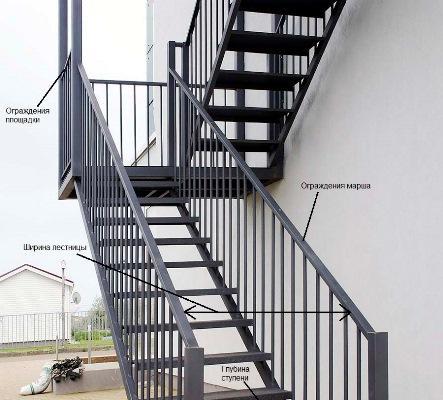

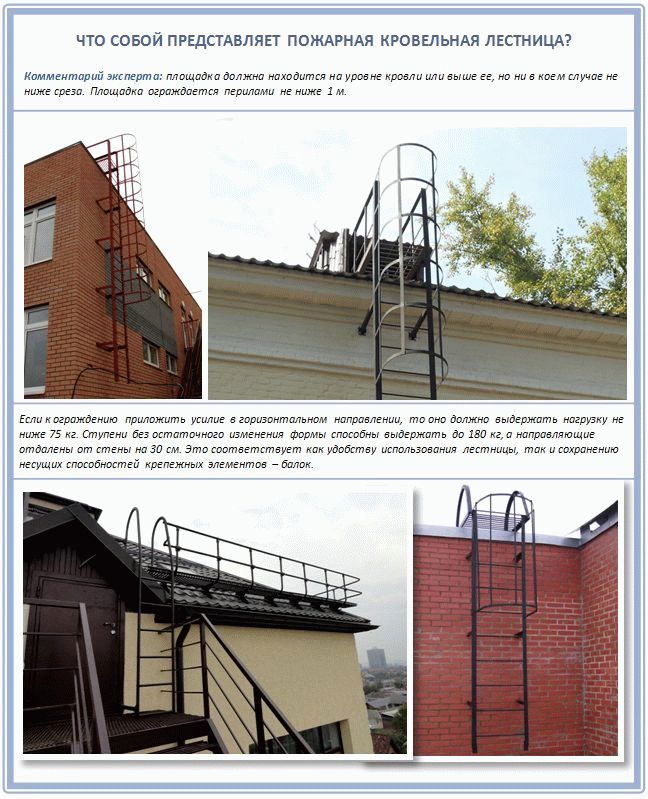

Требования к пожарным лестницам

Все общественные здания по инструкции должны быть оснащены специальными пожарными лестницами для эвакуации людей в случае возникновения огнеопасной ситуации.

Ни один многоквартирный дом либо общественное здание не допустят к эксплуатации, если они не имеют пожарной эвакуационной лестницы

СНиП на данные системы не регламентирует их размещение, объемы и другие свойства. Все эти моменты обозначены в другом нормативном документе – ГОСТ Р 53254-2009. Именно в нем описаны стационарные внешние пожарные лестницы и требования, к ним предъявляемые.

Строительство пожарных конструкций должно осуществляться при строгом соблюдении ГОСТ Р 53254-2009

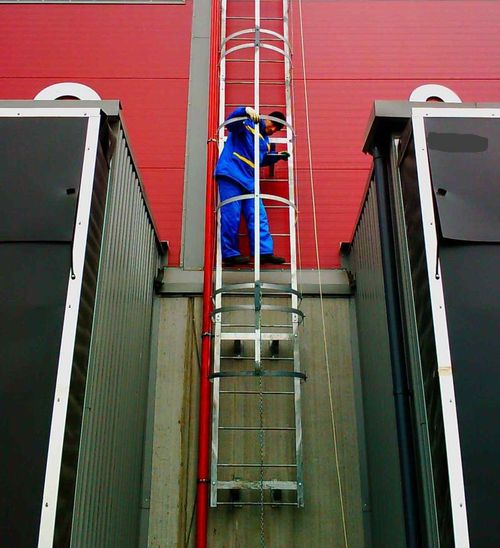

• Пожарные ступенчатые конструкции подразделяются на маршевые и вертикальные.

  Для маршевых обязательно должно быть предусмотрено специальное ограждение, для вертикальных же систем оно нужно только при высоте лестницы 6 метров и более.

• Ежели строение имеет высоту более 20 метров, применяются исключительно маршевые изделия.

• Материалом для изготовления пожарных лестниц в общественных зданиях должен быть исключительно металл.

  Пожарная лестница — необходимый атрибут любого здания, магазина, офиса, склада, производственного помещения и так далее

• Ступеньки системы обязаны выдерживать вертикальную нагрузку около 180 кг и горизонтальную – более 54 кг.
• Ржавчина, перекосы, трещины и заусенцы в конструкции недопустимы.
• Ширина вертикальной лестницы с огораживанием не должна быть меньше 0, 8 метров, а без огораживания – 0, 6 метров.
• Маршевая конструкция не должна быть уже 60 сантиметров.
• Ограждение маршевой пожарной лестницы должно составлять 1 метр.

Нормативные требования к маршам и клеткам

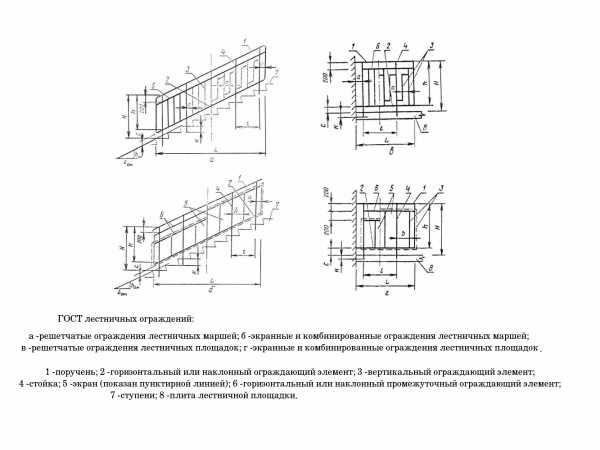

Требования к ограждениям по ГОСТ 83

Данный стандарт устанавливает нормативы обустройства лестничных ограждений для маршей, оборудованных более чем тремя ступенями. Он распространяется на балконные лестницы и ограждения крыш.

При установке железных ограждений данного типа следует придерживаться правил:

• Стойкость ограждения к нагрузкам должна составлять не менее 40 кгс при приложении усилий в любом направлении;
• Прогиб используемого металлопроката при указанной нагрузке не должен превышать 50 мм;
• Наружные опоры изделия обрабатываются специальными составами, исключающими возможность скольжения;
• При организации парных ограждений лестниц, пролет между правой и левой тетивой не должен быть менее 400 мм и более 800 мм;
• Проступок рекомендуется выполнять в пределах 300-340 мм;
• Пролет от площадки, с которой выполняется подъем, до крайней ступени предусматривается до 0,4 м;

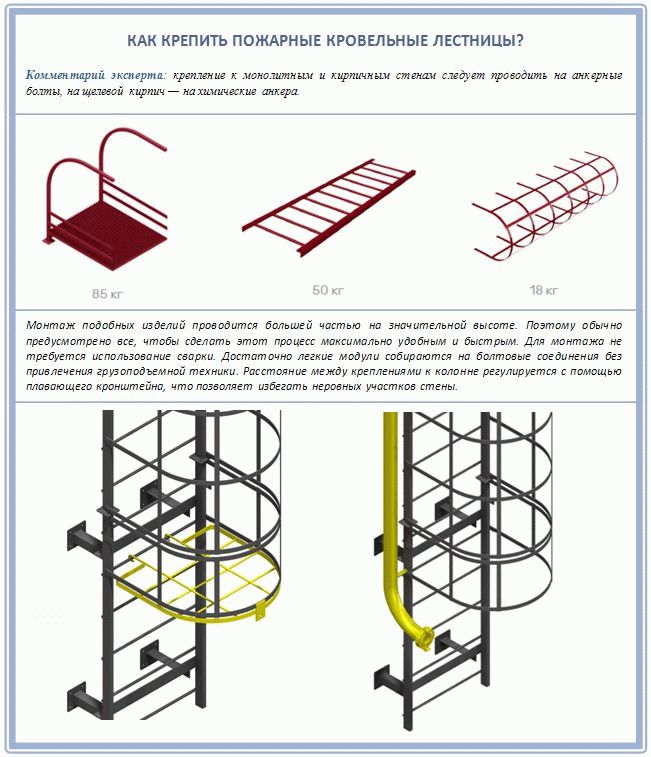

• При организации вертикальных лестниц высотой более 5 м, необходимо устраивать полукруглое заднее ограждение или предусмотреть крепление троса, для присоединения страховочного пояса;
• Расстояние между дугами полукруглого ограждения возможно до 800 мм. Для усиления данной конструкции требуется использование трех вертикальных связей. Расстояние от крайней точки дуги до внутренней поверхности марша варьируется от 700 до 800 мм;
• Обслуживание стальных ограждений производится один раз в год. При испытаниях под нагрузкой, жесткость конструкции должна быть выше норматива на 20%.

Варианты исполнения поверхности ступеней. Соответствие ограждений и лестниц СНИП и ГОСТ позволяет добиться безопасной инфраструктуры в жилых и производственных помещениях.
