Cоздание приставной лестницы для дома

Особенности конструкции деревянной приставной лестницы

Давайте для начала выберем тип лестницы, который нам надо сделать и рассмотрим, откуда растут «ноги» у сего изделия. По сути, это самый простой тип изделия, который только существует, никаких шарнирных соединений или выдвижных конструкций не будет. Лестница состоит из струн (две большие боковые балки, на которые крепятся ступеньки), усилений (стягивающие элементы) и ступенек. Также можно прибить противоскользящие накладки на подошву (нижняя часть) лестницы или колышки, если она используется на земле. Угол приставной лестницы может быть разным, но рекомендуют работать при угле не более 70 градусов (при угле установки лестницы в 75 градусов надо использовать страховочные крепления). Это  сделает работу безопасной.

Алюминиевые и стальные детали мы не будем применять в этом типе изделия, поскольку наша основная цель сейчас – рассмотреть, как сделать приставную деревянную лестницу с минимальным бюджетом и подручными средствами, без использования сварочного аппарата или электросети вообще. Для этого нам надо будет рассчитать примерное количество деревянных брусьев, которые надо предварительно закупить и длину струн.

Что касается боковых балок (струн), здесь все просто: надо определиться, какая длина приставной лестницы вам необходима и добавить 40 сантиметров – это и есть длина струн лестницы. Для них лучше использовать деревянный брус с размерами 70 на 40 миллиметров, дабы с запасом хватило, а лестница выдержала солидного русского мужика на 120-130 кг. Теперь ступеньки. В большинстве случаев для удобства шага нужно расстояние  30 сантиметров. Берем общую длину лестницы и делим на 30 – получается количество  ступеней. Теперь нам потребуется еще 2 стальные шпильки М10 («стяжки») длинной по 60 сантиметров (это по желанию, без них лестница тоже будет держаться хорошо).

Виды лестниц на второй этаж в частном доме

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

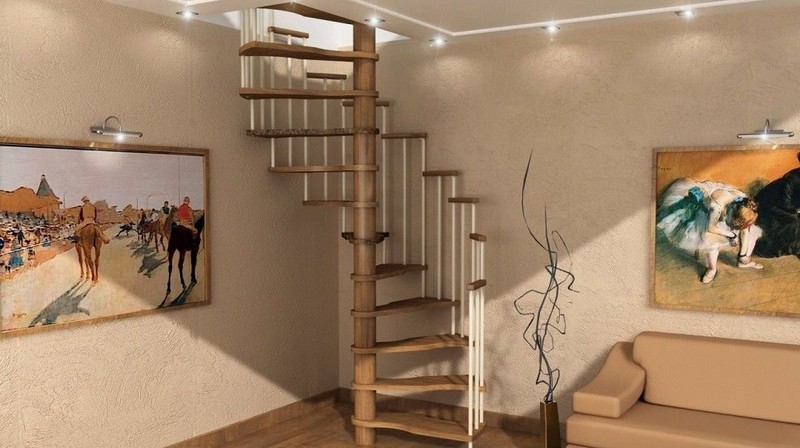

• Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.

  Самые компактные межэтажные лестницы

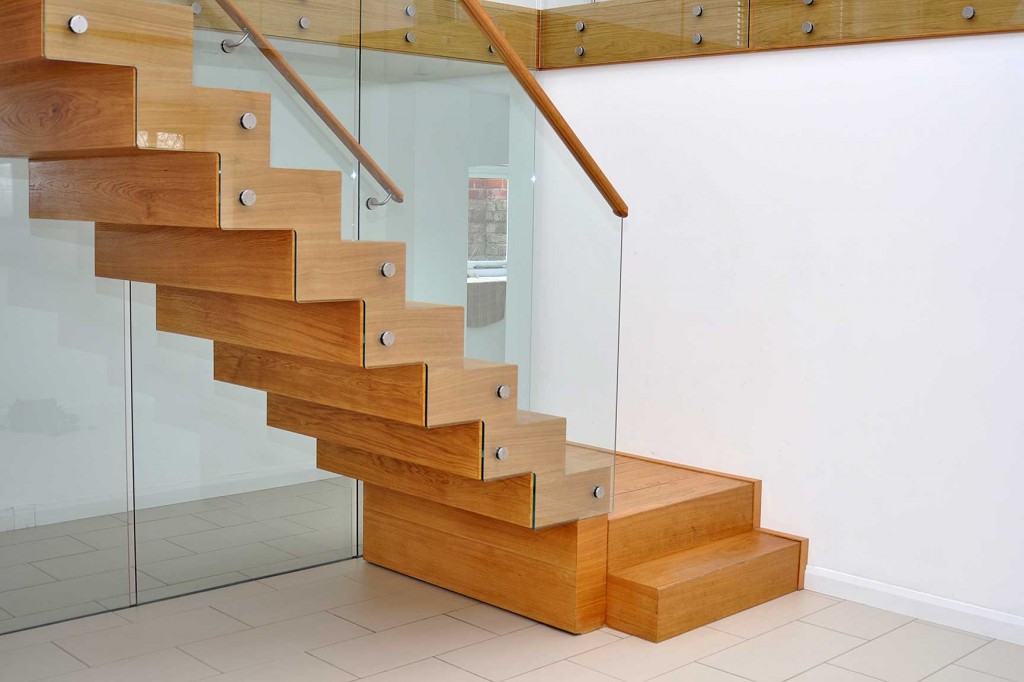

• На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким.

  Лестницы на больцах — очень интересно выглядят

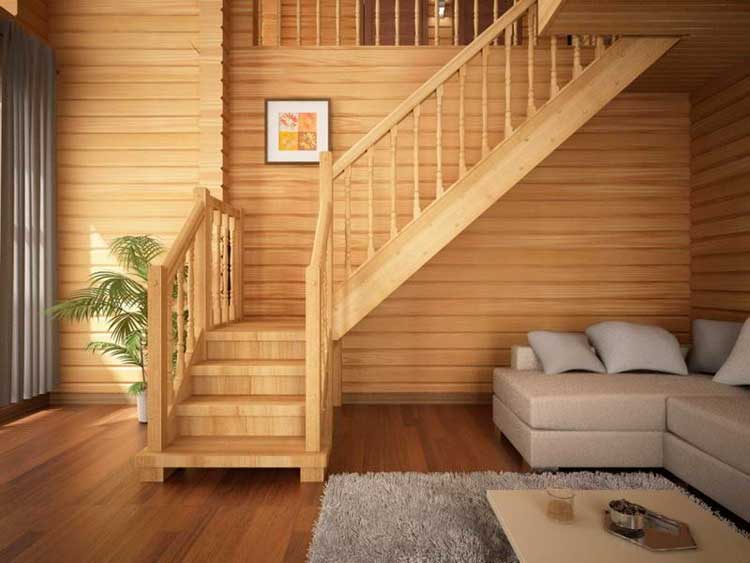

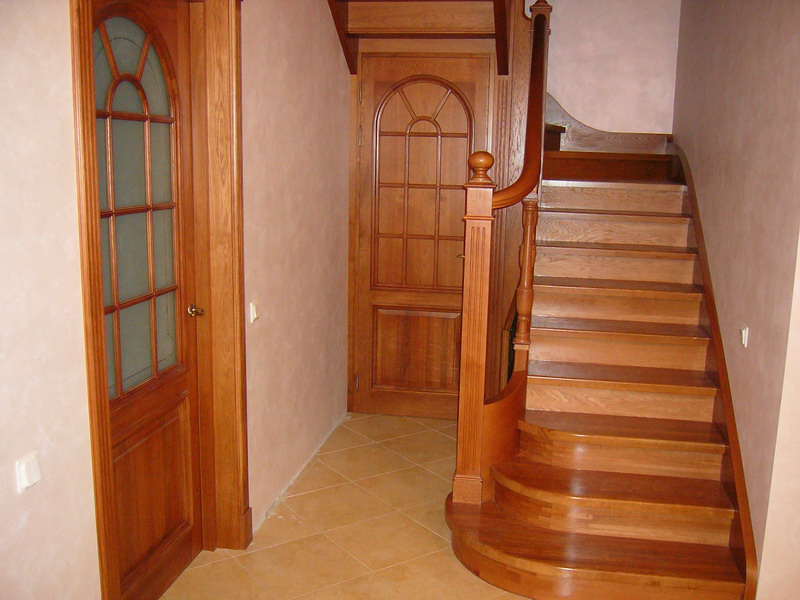

• Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

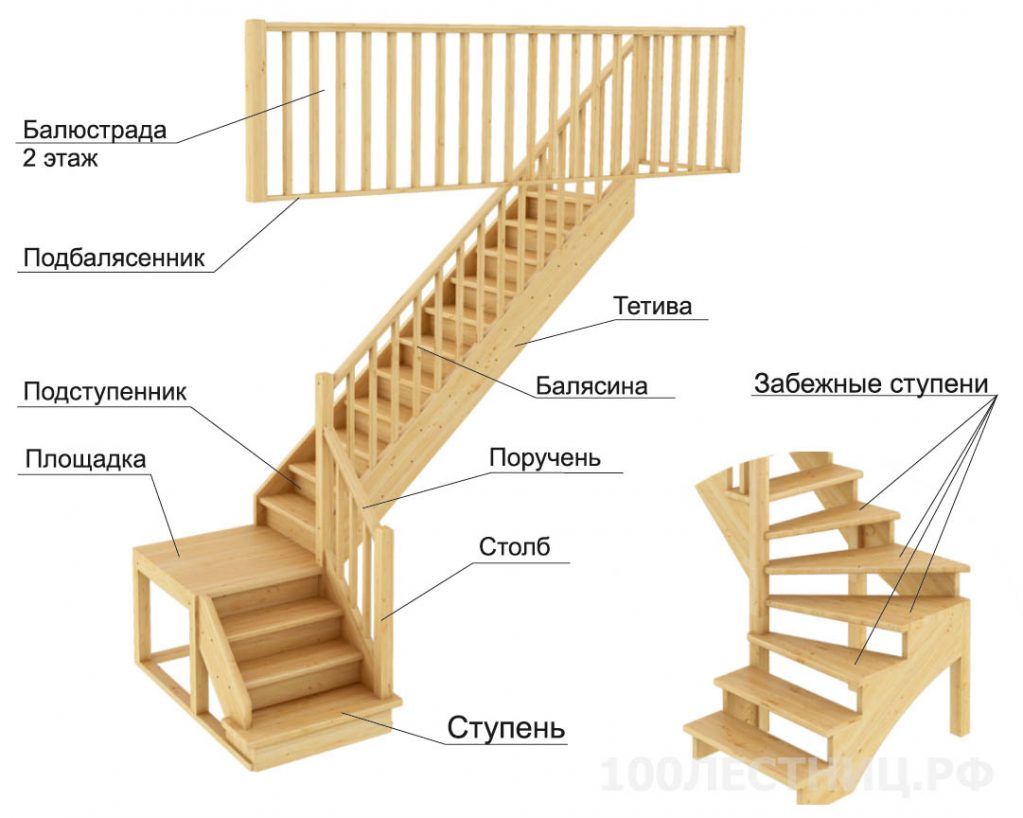

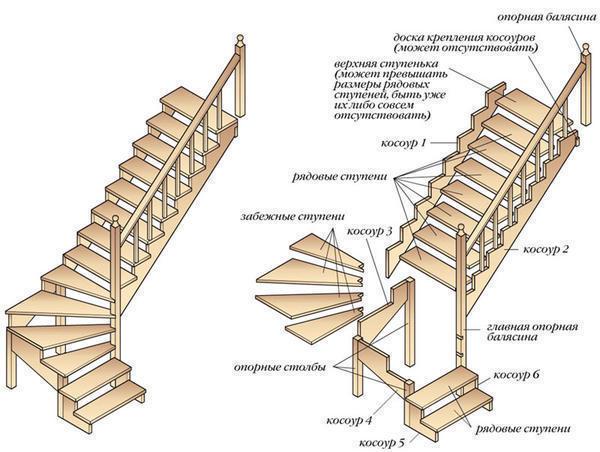

  Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

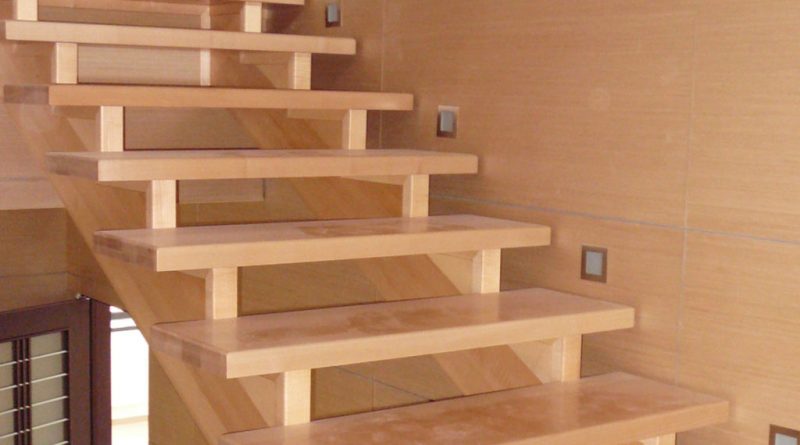

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Требования к приставной лестнице

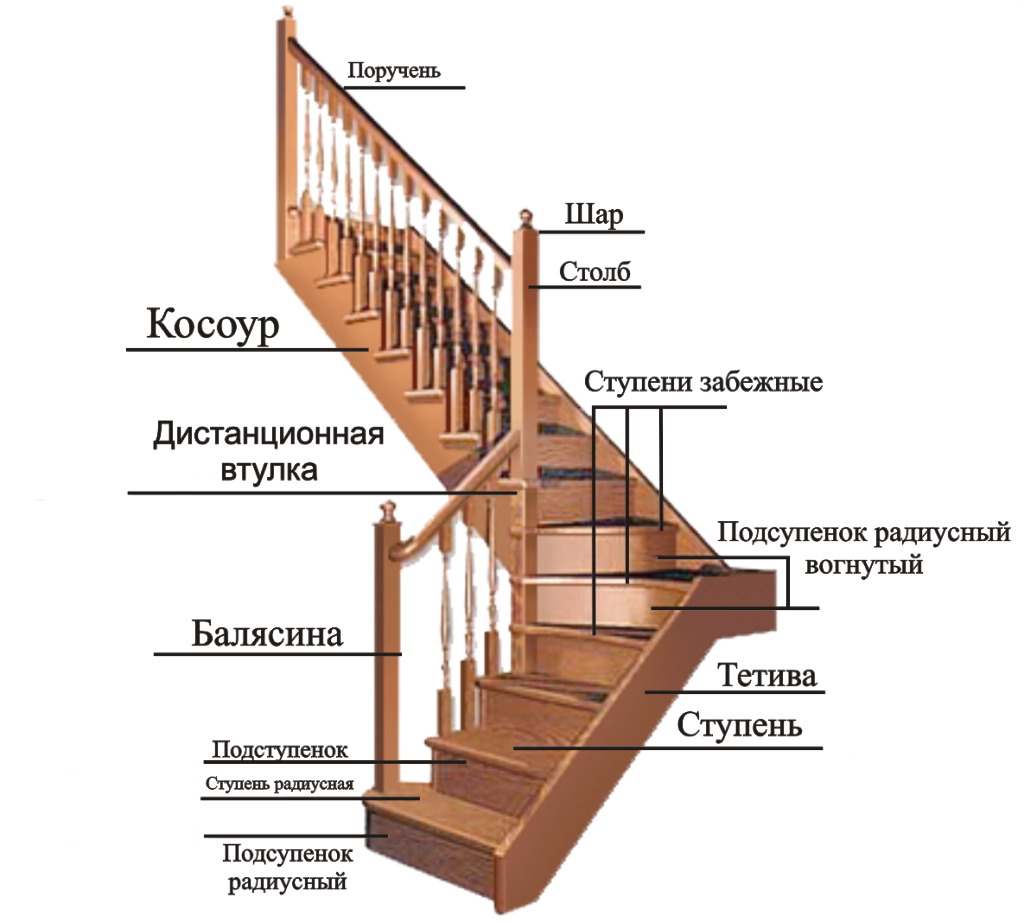

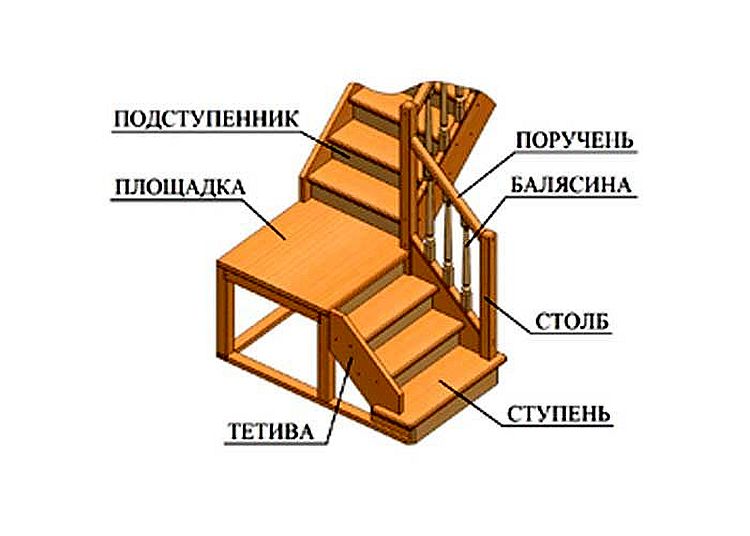

Это нехитрое устройство состоит из несложных деталей. У каждой из них есть свое название. Составных частей всего 2:

• Перекладина. На нее мы опираемся ногами при поднятии наверх или спуске вниз. Она называется ступенью.
• Длинные брусья. На них крепятся ступени. На профессиональном сленге они называются «тетивы».

Важно помнить, что взбираться по такой лестнице нужно, держась за тетивы, а не за ступени. У человека, который взбирается по лестнице и держится за тетивы, больше шансов не сорваться вниз при экстренной ситуации, например – внезапная поломка одной из ступеней.

К лестнице выдвигаются целый ряд требований: по материалам, конструкции и безопасности. Рассмотрим более подробно каждое из них.

Материалы

Материалы должны быть хорошего качества, без видимых дефектов. Лучше приобретать их в специализированных магазинах с хорошими отзывами. При этом нужно учитывать требования, которые выдвигаются к материалам:

• Прочность. Тетивы и ступени лестницы должны быть «выносливыми». Они спокойно выдерживают вес до 120 кг.
• Древесина. Части лестниц делаются из сосны. В качестве исключения можно смастерить ступени из твёрдых пород – ясень, дуб, бук, береза.
• Наклон волокон. Нельзя выбирать для работ древесину с наклоном волокон менее 7%.
• Структура древесины. При покупке материала необходимо проверить, нет ли в древесине дефектов. Завитки, трещины, сучки, смоляные карманы – все эти изъяны ухудшают характеристики прочности готового изделия. Проверьте тетивы: в них не должно быть трубок сердцевины.
• Внешняя обработка. Поверхность древесины должна быть гладкой, отциклеванной, без сколов и неровностей.

Необходимо помнить, что элементы лестницы должны быть изготовлены из цельных частей дерева. Возможен вариант клееного бруса – планок, склеенных по всей длине. Но при выборе следует обращать внимание на качество такого материала. Он не должен расслаиваться и вздуваться на стыках.

Конструкция

Качественная приставная лестница на 100% соответствует параметрам безопасности. Лучше заранее начертить макет будущего изделия на листе бумаги, рассчитав высоту лестницы, ширину и высоту ступенек. Требования к конструкции следующие:

• Высота. Максимально возможная высота приставной лестницы – 5 метров.
• Расстояние между ступенями. Оптимальное расстояние между перекладинами – 30-35 см. Первая ступень должна находится на расстоянии 40 см от пола.
• Сечение ступеней. Минимально допустимое сечение ступеней – 2х4 см.

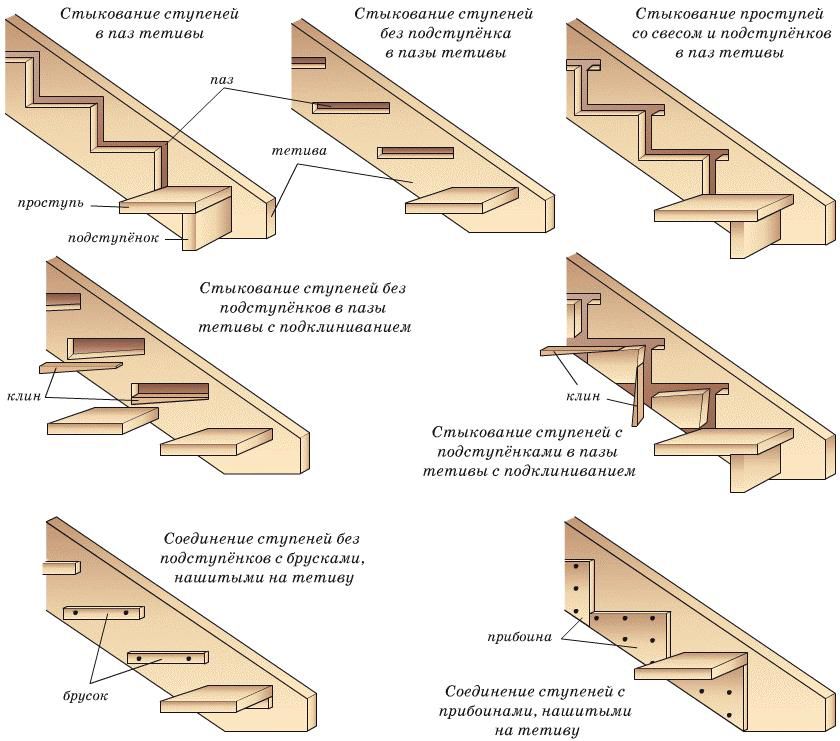

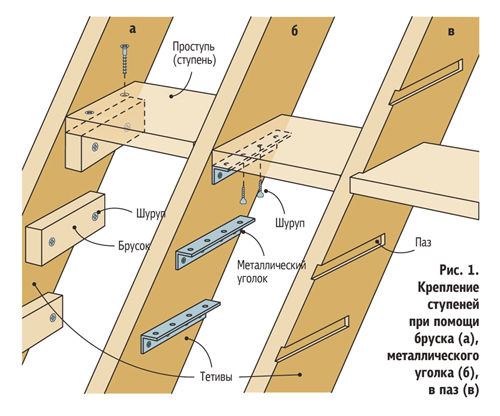

• Пазы. Для крепления перекладин на тетивах делаются пазы. Их размеры зависят от ширины ступеней. Через каждые 2 метра ступени должны быть дополнительно укреплены стяжными болтами, диаметром не меньше 8 мм.

Безопасность

Работа на лестнице всегда связан с риском получения травм. Чтобы избежать их, необходимо соблюдать меры безопасности:

• Все элементы углубляются заподлицо. В конструкции не должно быть никаких выступающих частей.
• Если планируется применять лестницу для работ на гладких поверхностях, то нижние части должны быть «одеты» в резиновые «башмаки» для исключения скольжения.
• В случае использования для садовых работ тетивы снизу должны быть снабжены оковкой с металлическими шипами. Она предотвратит неустойчивое положение лестницы на грунте.
• Когда планируется установка лестницы под углом более 75° или есть необходимость зацепить ее за трубы вверху, она оборудуется съемными крюками сверху. Они предотвратят скольжение или опрокидывание конструкции.

Конфигурации лестничных конструкций

При наличии свободного пространства на первом этаже самым простым вариантом устройства конструкции своими руками будет обычная маршевая лестница. Именно ее сделать легче всего, так как она не требует кропотливых расчетов.

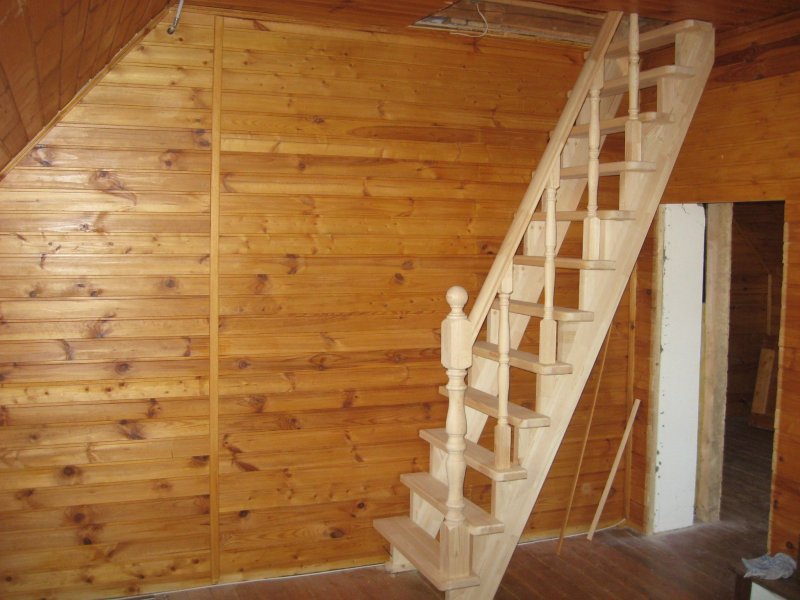

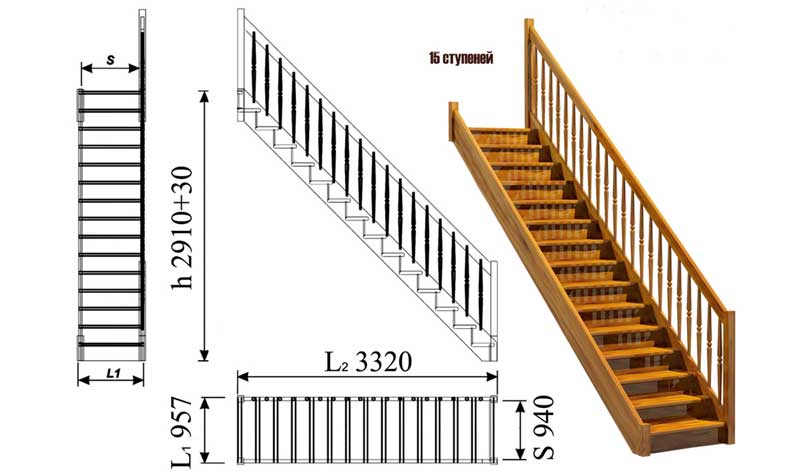

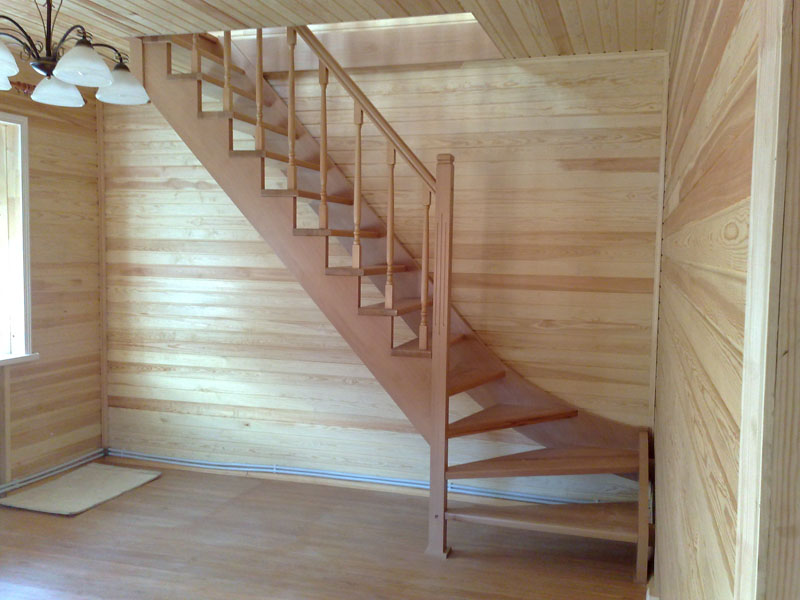

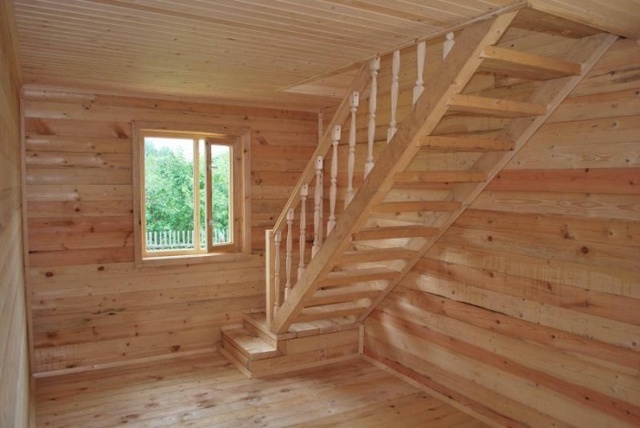

Маршевая лестница – это конструкция, состоящая из ряда прямых ступеней.

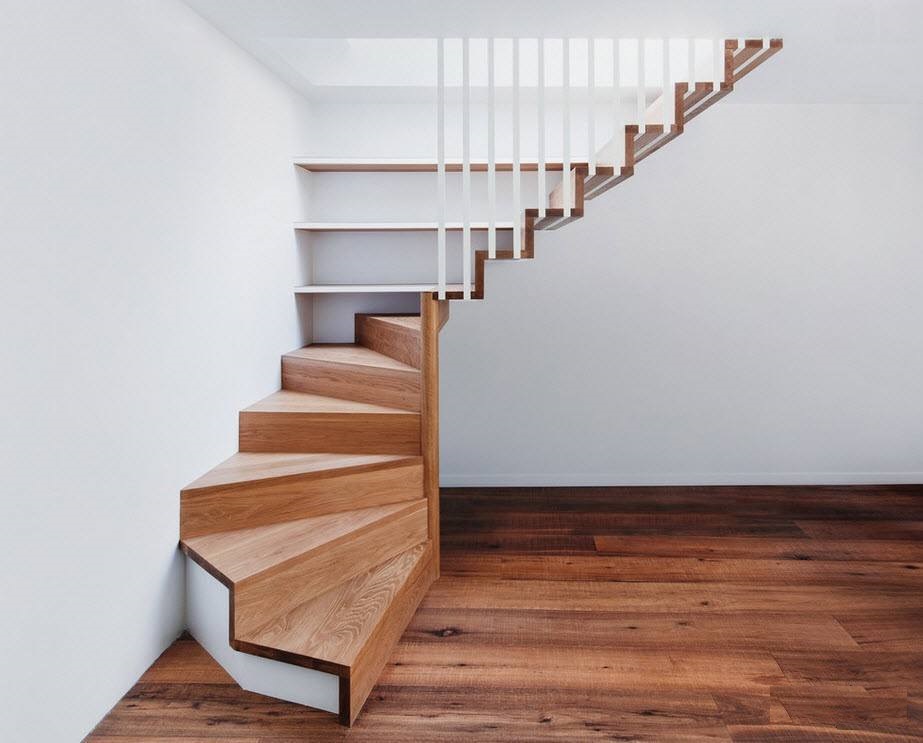

Отдельным видом ее является прямая лестница с поворотом на 90 градусов, иными словами, Г-образная конструкция. Такую лестницу на второй этаж можно делать при недостатке свободного пространства для обычной прямой конструкции.

Винтовая лестница для сооружения своими руками представляет довольно сложный вариант. Пошаговая инструкция ее создания включает расчет забежных клиновидных ступеней и радиуса, который и ляжет в основу спиралевидной формы лестницы.

Когда вы решили, где именно будет стоять ваша лестница на второй этаж, определитесь с материалом. Это второй этап в пошаговой инструкции, который определит стоимость конструкции и саму возможность создания лестницы своими руками.

Вы можете выбрать дерево, металл или камень.

Бетонные конструкции на второй этаж рассматривать смысла не имеет, потому как смотрятся они не лучшим образом и достаточно трудно изготавливаются своими руками.

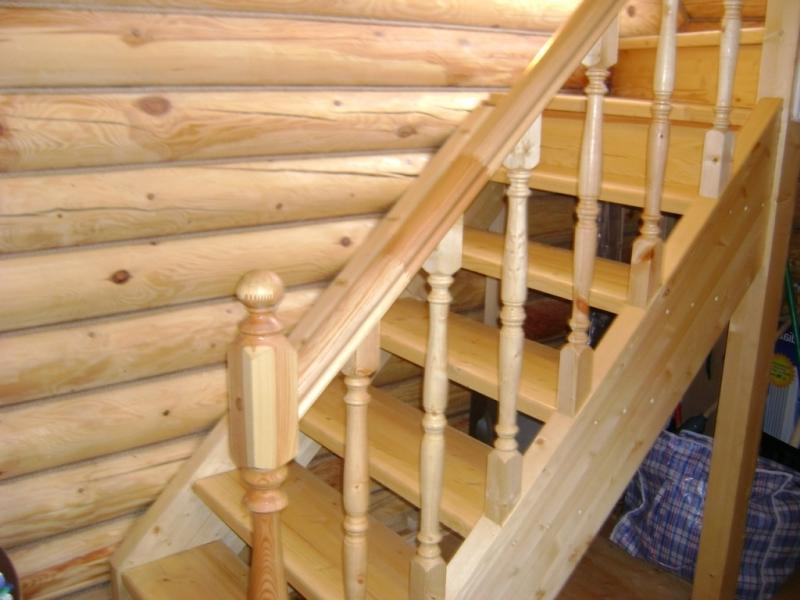

Создание деревянной лестницы своими руками проще всего. Во-первых, материал просто найти и приобрести. Во-вторых, он легко поддается обработке. В-третьих, хорошо сочетается практически с любым интерьером.

Металл также может вполне гармонично сочетаться с внутренним убранством дома, особенно, когда лестница имеет кованые элементы. Но сам материал поддается обработке чуть хуже, чем дерево. Если в первом случае вы абсолютно самостоятельно можете создать любую деталь, то во втором случае, для того чтобы сделать подъемную конструкцию своими руками, вам придется владеть навыками сварки.

Популярными вариантами лестниц являются комбинированные виды, в которых используются оба материала – и металл, и дерево. В таком случае каркас может быть металлическим, а обшивка деревянной. Сверху дерево можно обложить плиткой из натурального или искусственного камня.

Если говорить о выборе дерева, то предпочтение лучше отдавать лиственнице, дубу или буку. Сосна и ель хоть и дешевы, но менее удобны и при строительстве, и в процессе эксплуатации. Не советуют использовать деревья, которые через некоторое время начинают активно выделять смолы.

Следующий этап пошаговой инструкции – определить, каким будет каркас по типу.

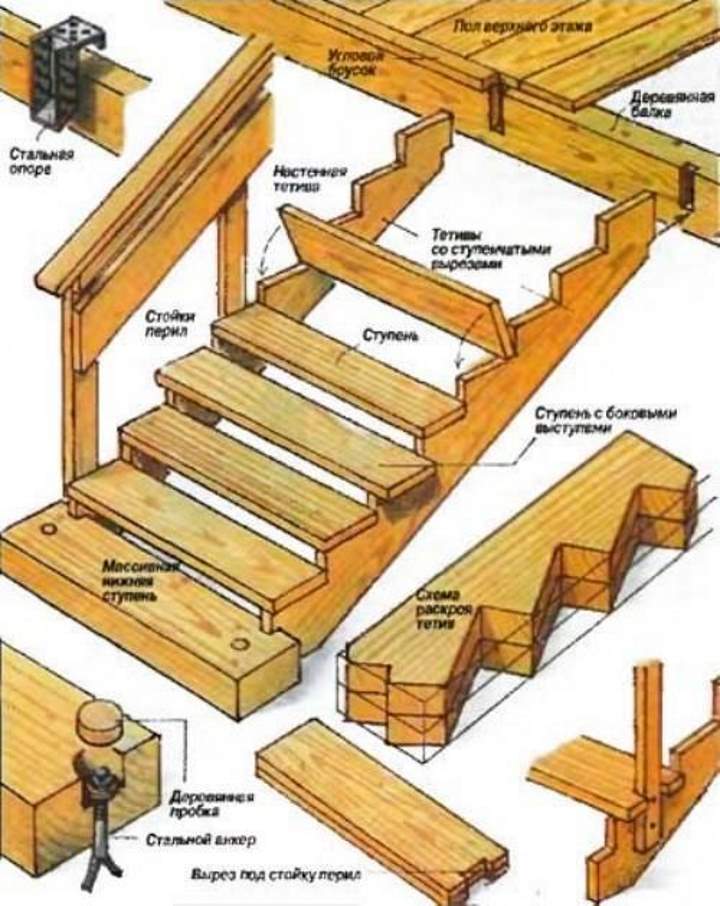

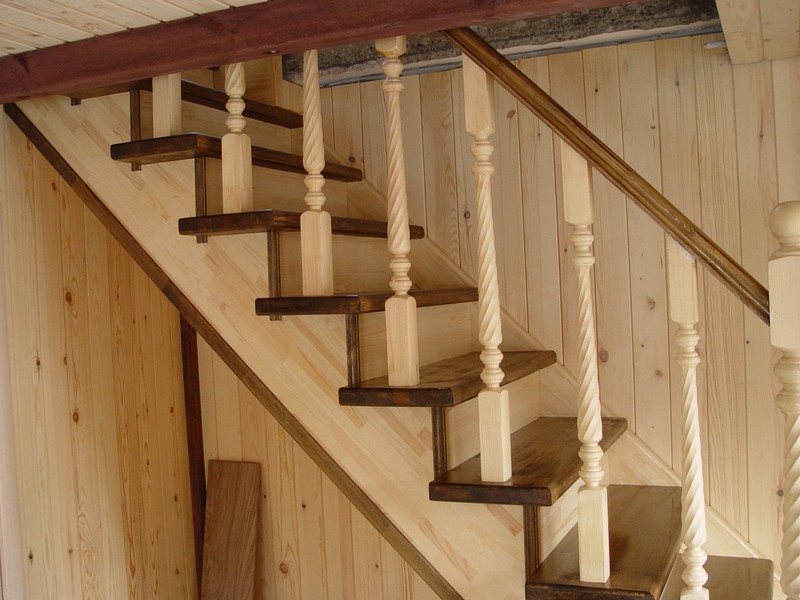

Лестница может быть либо на косоурах, либо на тетивах, либо на деревянной лестницы на косоурах потребует конструирования двух опорных балок с вырезами под ступени, на которые последние и будут устанавливаться. Возможна установка и на одном центральном косоуре. Обычно такие конструкции делают на металлическом каркасе, но придают особое значение креплению.

Тетивы – это опоры ступеней, в которых для последних вырезы сделаны внутри. Таким образом, ступень как бы вставляется в тетиву.

Больца – это штыри, которыми ступени скрепляются друг с другом. Данный вариант металлической или деревянной лестницы может быть выполнен без косоуров или тетив, или только с одной опорой. Обычно лестницу на больцах устанавливают у стены, к которой и крепятся ступени.

Конструкция хороша тем, что не занимает много свободного пространства и идеально впишется в интерьер в стиле минимализм или хай-тек.

Инструменты и материалы

Специальное оборудование для обработки дерева не требуется. При необходимости может потребоваться лишь фрезерный станок, но только если захочется самостоятельно изготовить фигурные балясины и стойки. В других случаях подойдут обычные инструменты:

• электрические дрель, лобзик и шуруповерт;
• рубанок, пила по дереву, стамески;
• молоток, наждачная бумага;
• линейка, рулетка и карандаш для нанесения разметки.

Деревянную лестницу можно полностью изготовить самостоятельно, вплоть до перил. Для этого нужно немножко терпения и много времени. Однако можно пойти простым путем, и приобрести все в магазине либо заказать специально выпиленные в мастерской части по индивидуальному заказу. Здесь все будет выполнено на профессиональном оборудовании.

Инструменты и материал

В процессе строительства лестницы используют древесину хвойных пород, за счет низкой стоимости и легкой обработки.

Необходимый материал

• По проекту конструкции лестницы приобретаются доски необходимых размеров;
• Брус для ступеней более 40 мм толщиной;
• Брус для косоуров 5х25 см;
• Балки для подступени более 30 мм;
• Балки для проступи более 30 мм;

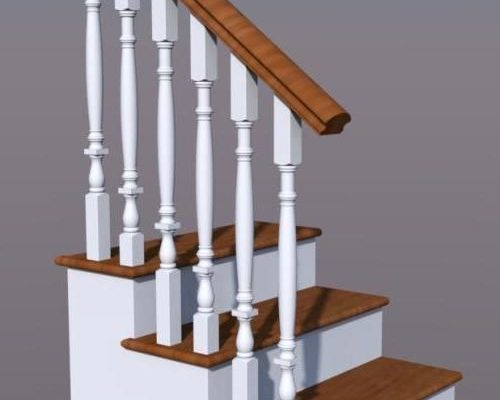

• Поручни, балясины, перила;
• Саморезы, шурупы и анкерные болты.

Необходимый инструмент для строительства

• Карандаш, линейка, рулетка;
• Электродрель;
• Ножовка по дереву и металлу;
• Молоток;
• Шуруповерт;
• Рубанок и стамеска;
• Наждачная бумага с разной зернистостью.

Материалы и инструменты для изготовления приставной лестницы

Много всего не потребуется и можно ограничиться только молотком, гвоздями и пилой, но мы решили сделать струны и ступени приставной лестницы красивыми, хорошо отшлифованными и защищенными от коррозии, поэтому список инструментов будет немного больше.

Молоток.

Можно взять небольшой, с головой граммов на 200-250 – этого будет вполне достаточно для забивки Она должна быть удобной, поскольку пилить придется много (минимум все ступени отрезать и делать запилы на струнах и подошве).Топор. Это у нас будет заменитель стамески, поскольку он есть почти у каждого, а вот специальный инструмент для обработки дерева может и кисточка.

Лучше использовать глубокие пропитки, чтобы защитить дерево от коррозии, кисточка на ваше усмотрение (и валиком можно покрасить при желании).Гвозди. 80-90 мм будет вполне достаточно, некоторые используют шурупы, но мы сделаем лестницу на гвоздях – так же надежно и так же прочно получается, проверено бумага или любое средство для черновой шлифовки или линейка с карандашом. Особенно актуально для тех, у кого глазомер дает постоянные сбои.

Собственно, больше ничего не нужно чтобы сделать струны и прибить на них ступени приставной лестницы. Если вы будете использовать металлические шпильки для стяжки струн, тогда надо будет еще несколько гаек и ключ, которым все это жестко стянуть.

Как произвести точный расчет

• Определите необходимое количество ступенек и высоту подступенка. Чтобы это сделать, выясните высоту будущей лестницы. Для этого замерьте расстояние от нижней точки на первом этаже до верхней точки на втором этаже.

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

К примеру, высота от пола до потолка 250 см. Межэтажное покрытие (толщина пола на втором этаже) составляет 35 см. Итого: 250+35=285 см.

Производить расчеты следует, исходя из высоту подступенка. Как правило, это стандартный размер, составляющий 15,2-19,7 см. Средний показатель 17 см.

Простая формула для расчета:

Высота лестницы / размер подступенка = количество ступеней;

285/17=16,76.

Так как результат получился не целым, округлите его в большую сторону.

Итого: 17 ступеней.

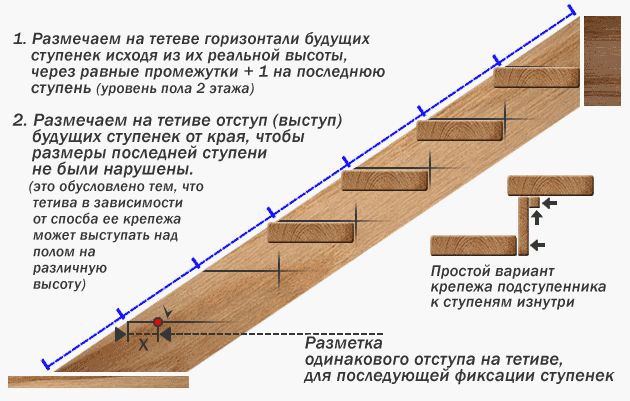

Чтобы подступенки были ровные по всей длине лестницы, разделите высоту лестницы на количество ступеней:

285/17=16,76 см.

В результате получилось 17 идентичных ступеней с подступенком в 16,7 см.

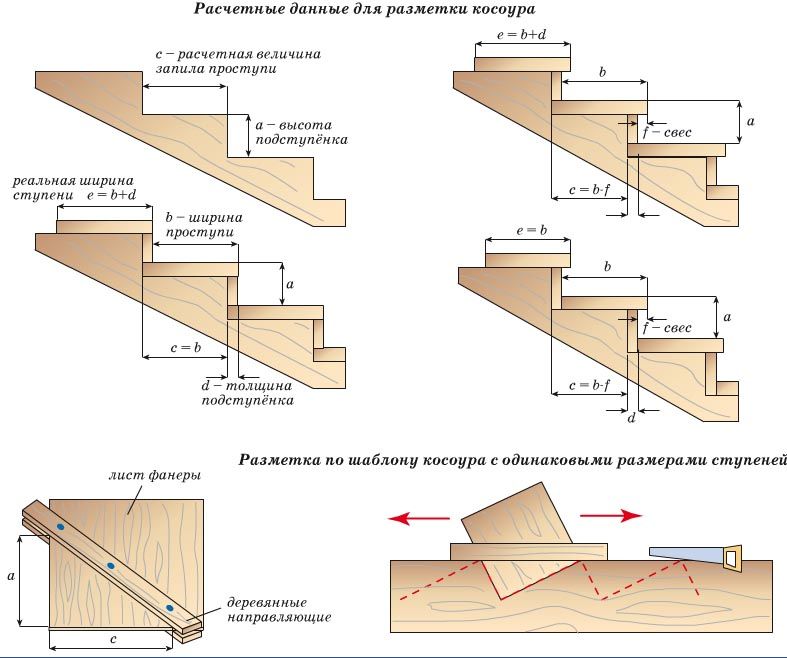

•  Определите ширину проступи. Стандартные параметры для этого элемента от 22 см до 40 см. Для точного расчета применяется несколько формул:

2a + b = 64 см;

a + b = 47 см;

а – размер подступенка;

b – проступь.

Расчеты по первой формуле:

2a + 16,7 = 64

64-16,7=47,3

47,3/2=23,65

23,65 см может быть слишком мало для проступи, поэтому можно произвести расчеты по второй формуле:

47-16,7= 30,3

30,3 см вполне подходит для комфортной и надежной проступи. Округлите показатель до 30 см для большего удобства.

• Определите ширину марша будущей лестницы. Для этого показателя нет строгих критериев, но количество пролетов напрямую зависит от места расположения лестницы. Условно допустимый комфортный минимум для ширины марша составляет 80 см. Но оптимальный вариант от 100 см до 140 см. Существует небольшая подсказка, воспользовавшись которой можно построить гармоничную и красивую конструкцию – ширина лестничного марша кратна ширине проступи. Для лестницы из данного примера это будет 60, 90, 120, 160.

• Рассчитайте длину лестницы по формуле:

Количество ступеней * ширина проступи = длина лестницы

30*16=480

Почему 16, а не 17 ступеней – последнюю ступень не нужно брать в расчет, т.к. она будет сливаться с полом второго этажа.

4,8 м – внушительная длина, которая займет много места. Поэтому если пространство не позволяет построить прямую лестницу с одним маршем, придется согласиться на изготовление деревянной лестницы с несколькими маршами и поворотом. Для расчета замеров такой лестницы лучше воспользоваться компьютерной программой или услугами специалиста.

•  Вычислите высоту просвета над ступеньками. При расчетах придерживайтесь главного правила – расстояние от каждой ступеньки до потолка должно быть не меньше 195 см.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Необходимые материалы

Для изготовления крыльца из дерева потребуется подобрать следующий строительный материал:

• Брус сечением 10×20 см для опор. Хотя в большинстве случаев размер опорного бруса подбирается индивидуально. Выбор зависит от степени нагрузки на сооружение. Что касается самой древесины, то предпочтительней выбирать лиственницу или сосну. В них содержатся смолы, которые позволяют древесине выдерживать неблагоприятные условия внешней среды.
• Доски толщиной 3–5 см для настила площадки.
• Заготовки балясин и перил. Если таковых нет, тогда следует приобрести брус/рейку для их изготовления. Размеры зависят от параметров конструкции.
• Пропитки, растворы и специальные составы для пропитки древесины.
• Бетон для заливки опор.

Расчет параметров и размеров

После того, как с видом деревянной лестницы и ее составляющими определились, стоит подготовить весь необходимый материал. Но для этого нужно проделать расчеты будущей конструкции и ее чертеж. Вначале высчитываем все показатели. А именно:

• делаем расчет высоты всей деревянной лестницы. Этот показатель определяется как расстояние между чистовым полом первого этажа и чистовым полом второго этажа.
• высота и число ступенек. Согласно некоторым нормам в строительстве высота ступенек берется в диапазоне от 15 до 20 см. Как правило, берется среднее значение в 17 см. Количество ступенек определяется как частное от деления высоты всей лестницы на высоту каждой ступеньки. Если в результате получается неровное число, то можно уменьшить высоту нижней ступеньки.
• ширина проступи (верх ступени). Тут также существуют некоторые нормы. Этот показатель должен лежать в пределах от 22 до 40 см .
• делаем расчет ширины самой деревянной лестницы. Тут определенных правил нет. Этот показатель определяется в зависимости от наличия свободного пространства и необходимости.
• длина самой лестницы определяется умножением ширины проступи и количества ступеней. Иногда такой показатель может быть слишком большим и не помещаться в отведенное пространство. В этом случае можно либо уменьшить ширину проступи, либо сделать лестницу из двух маршей.

Также стоит продумать ширину просвета над лестницей. Когда вы будете подниматься по ступенькам, то над головой должно быть свободно, чтобы вы не ударились. Также рассчитывается длина косоура или тетивы.

Доводим лестницу до идеального состояния

После сборки приставного сооружения рекомендуется немного потрудиться над его опорными кромками. Изначально они будут иметь вид квадратных ровных сечений. Такая форма не гарантирует хорошего соприкосновения конструкции с землей или напольной поверхностью в доме. Большую надежность лестница получит тогда, когда вы обрежете под небольшим углом квадратные кромки.

Еще пара советов:

• Установите на нижние торцы тетивы шипы из стали, если лестница будет часто использоваться на улице. Такие металлические добавки хорошо входят в землю и великолепно фиксируют сооружение.
• При частом использовании приставной лесенки в доме набейте на торцы накладки из резины. Тогда конструкция не поцарапает полы в вашем жилище, а также будет намного меньше скользить.

Покрываем древесину олифой

Нам осталось довести до ума конструкцию, сделанную своими руками. Обработайте готовую лестницу 2–3 слоями олифы, после чего нанесите на нее лак (лучше использовать бесцветные составы). Подобные мероприятия защитят приставное изделие для работ на высоте от коробления и набухания при попадании его под дождь. Окрашивать лестницы нежелательно, так как их перекладины становятся очень скользкими, что увеличивает риск получения травмы при эксплуатации конструкции.

И последнее. Если вам нужна длинная лестница из древесины, изготовьте 2–3 конструкции стандартной протяженности по описанной методике. А затем соедините их в одно сооружение при помощи муфт, которые представляют собой специальные изделия с гнездом для подсоединения дополнительных сегментов. К первой части лесенки муфта крепится клеем, обматывается скотчем, а потом еще и капроновым шнуром для надежности. Последующие сегменты вставляются в гнездо.

Как правильно собрать лестницу

В домах с высокими потолками, со сложной геометрией спуска лестницы должны строить специалисты. Для помещений со стандартной планировкой рекомендуем подобрать готовые деревянные элементы и самостоятельно смастерить из них небольшую лестницу на второй этаж.

Проще всего сколотить марш на опоре, без крепления к стенам. Верхняя часть конструкции монтируется к перекрытию, поэтому балка должна быть прочной и надежной.

Далее пошагово:

1. Рассчитаем количество ступеней — высоту от пола до пола делим на удобный шаг. Допустим, высота — 2 м, удобная высота подступенка — 20 см. 2 м/0,2 м = 10 ступеней.
2. Вычислим длину марша. Лестница должна вписаться в существующий проем. Размер проема 2*2 метра, размер промежуточной площадки — метр на метр минус свес 5 см = 95 см. Длина марша — 2 м – 0,95 м = 1,05 м.
3. Количество ступеней в одном пролете — длину 1050 см делим на глубину проступи 25 см = 4, то есть, в длину проема, кроме площадки, помещается 4 ступени.
4. Получился марш с площадкой на высоте 1 м от пола. В оставшемся пролете равномерно, по всей длине 1,05 м размещаем еще 4 ступени.
5. Сколачиваем основу под площадку. Прежде, чем окончательно скрепить элементы, проверяйте диагональ, точность углов — от этого зависит надежность конструкции.
6. Крепим площадку.
7. К опорным балкам винтами прикрепляем тетиву.
8. Ставим верхний и нижний опорный столб для ограждений.
9. Делаем разметку на тетиве для установки ступеней с шагом 20 см и крепим их с помощью металлического уголка.
10. На столбы опор устанавливаем поручень так, чтобы он шел параллельно ступеням. Расстояние от его верхней части до проступи должно быть одинаковым по всей длине марша.
11. Размечаем расположение балясин, ровняем их и сколачиваем с тетивой.

На удобство и надежность лестницы ключевое влияние оказывает качество сборки. Например, если неправильно соединить проступь с подступенком, система будет скрипеть и расшатываться. Чтобы избежать такой проблемы, специалисты рекомендуют оставлять зазор 2-3 мм между верхней частью подступенка.

В качестве крепежа используйте шурупы или винты. Гвозди со временем разбивают места крепления и плохо держат детали.

Если хотите сделать лестницу из досок, учитывайте, что они будут выгибаться в ту сторону, где рисунок колец гуще (внутренняя пласть). Поэтому укладывайте пиломатериал внутренней пластью в сторону, противоположную направлению нагрузки. На тетивах и проступях — внутренней пластью наружу. Чтобы избежать деформации лучше для ступеней использовать клееные щиты.

Выбирайте сухое дерево без трещин, выпавших сучков. Доску с сучками диаметром не более 1 см нельзя пускать на подступенки и проступи.

Для придания конструкции большей прочности места соединения ступеней с тетивами посадите на клей, дополнительно стяните винтами. Внизу и вверху марш нужно закрепить в межэтажных перекрытиях.

Если лестница стоит возле стены, лучше закрепить несущие балки в ее основание. В стене делают отверстие, забивают его деревянной пробкой или костылем, а в них вкручивают шурупы.

Не забывайте обрабатывать дерево внутри и снаружи защитными составами от загнивания, жучков-древоточцев.

Создайте сами лестницу мечты!

Поворотная лестница из сосны с забежными ступеньками

Для любого частного дома, имеющего несколько этажей, лестница является обязательным элементом. Но помимо утилитарной функции, этот элемент имеет еще и важное эстетическое значение.

А если изготовлена деревянная лестница своими руками, это еще и лишний аргумент в пользу талантов и прекрасного вкуса хозяев жилища.

Это же можно отнести и к красивому крыльцу, работать над которым еще проще и быстрее.

В этой статье мы коротко познакомим вас с тем, как самостоятельно и экономно можно пройти все этапы от чертежей и расчетов и получить оригинальную лестницу или крыльцо в вашем доме.

Конструкция с пригласительной ступенью

Почему именно деревянная?

«Глухая» винтовая деревянная лестница

Если сравнивать дерево с другими материалами для строительства, то его преимущества сразу очевидны.

Этот материал относительно недорогой, достаточно легкий в обработке даже для новичка и позволяет хорошо варьировать как конструктивные особенности крыльца или межэтажной лестницы, так и их цветовую гамму.

Эконом-вариантом в домашнем строительстве обычно является сосна. Ее относят к сортам недорогой мягкой древесины. Если вы решили сделать деревянную лестницу своими руками именно из этой древесины, учтите, что у нее есть и недостатки:

• она быстро теряет устойчивость текстуры, из-за чего ступени при эксплуатации будут постоянно поскрипывать;
• она темнеет и частично теряет эстетический вид.

Для парадного пролета принято использовать более дорогие сорта древесины – дуб/бук и лиственницу. Первые придадут конструкции прочность и солидность, а вторая отличается повышенной влагостойкостью. Цена такой древесины легко окупится ее долговечностью.

Высокое крыльцо на фундаменте

Что понадобится для лестницы?

Прежде всего вам следует создать саму концепцию будущей конструкции. Любое строительство деревянных лестниц своими руками сводится к 2 технологическим вариантам:

Определившись с моделью, останется только запастись материалами и необходимым столярным инструментом, в комплекте которого обязательно должен присутствовать шуруповерт.

Четвертьповоротная лестница из бука

Основные этапы строительства

Для наглядности мы составили список основных шагов для успешного создания лестничного марша.

Проведение расчетов

Точные расчеты, позволяющие определить размеры лестницы или крыльца, их местоположение, количество стройматериала, и правильные чертежи– это уже 80% успешного результата в лестничном деле! Здесь есть свои прописные истины, которых всегда следует придерживаться:

Чертеж 2-маршевого пролета

• наклон лестницы для удобного подъема не должен превышать 45 градусов;
• площадку следует обустраивать только в случае, если количество ступней пролета больше 10;
• стандартная проступь (ширина ступени) составляет от 25 до 35 см;
• высота подступенка не должна превышать 16-18 см;
• удобная ширина марша – 1,2 м;
• безопасная высота перил составляет около метра.

В изготовлении деревянных лестниц своими руками расчеты провести намного легче, если использовать специальные компьютерные программы из категории «строительных калькуляторов», гарантирующие точность вычислений.

Разметка и изготовление конструктивных элементов

Работу с заготовками межэтажной лестницы или крыльца следует начать с нанесения на них разметки при помощи линейки и специального уголка. К этой процедуре следует подойти очень ответственно, ведь даже небольшое искажение расчетов может испортить ступени, перила или балясины.

После можно перейти к выпиливанию ступеней и подступенков. Сделать это качественно и быстро лучше всего специальной электропилой с регулировкой углов и глубины пропила. Упростить процедуру поможет ступенька-эталон, которая заменит трафарет.

Толщина доски для проступи и подступенков не должна быть меньше 40 мм. Не забывайте и о достаточной ширине и хорошем запасе прочности, которым должны обладать ступени крыльца.

 Если ступени готовы, можно заняться косоурами или тетивами, для которых используют брус толщиной не менее 50 мм.

Простая конструкция без подступенков

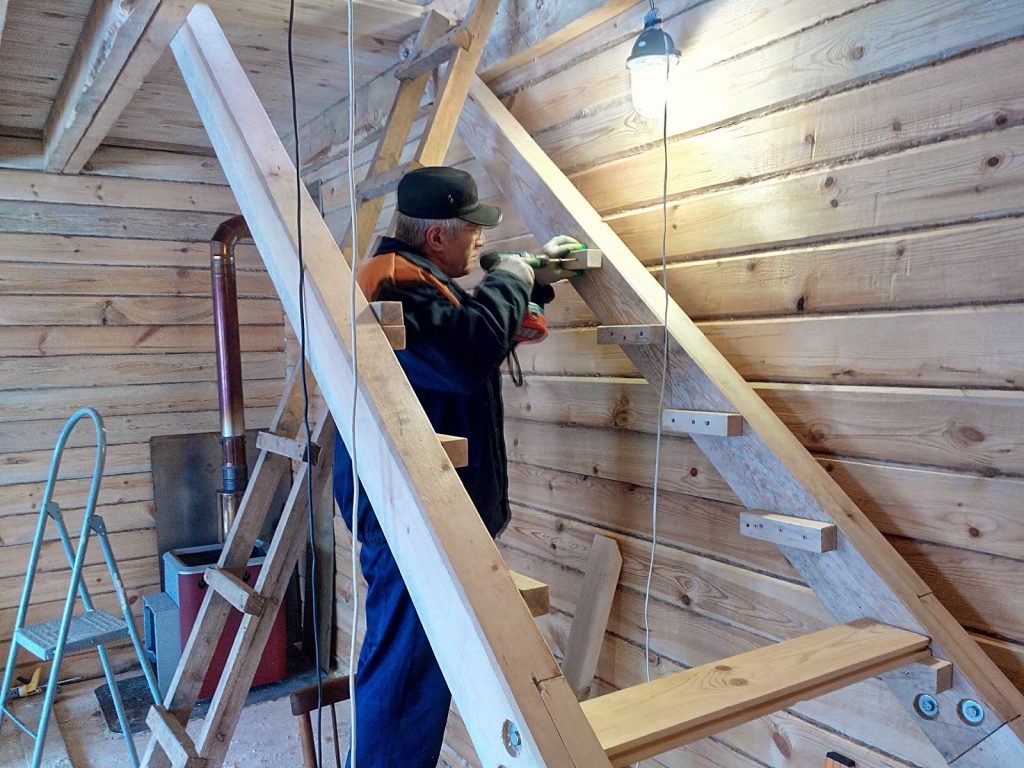

Сборка и установка лестницы

После того, как все элементы готовы, косоуры крепятся к полу и перекрытиям и для прочности (в зависимости от расположения лестницы) могут дополнительно фиксироваться к стене или укрепляться доской в районе каждой третьей ступени.

Затем по разметке к брусьям крепятся ступени и подступенки. Здесь необходимо точно под 90 градусов выровнять все горизонтальные и вертикальные углы.

Закрепляют детали с помощью столярного клея и саморезов из нержавеющей стали, при этом качественное проклеивание всех стыков не позволит лестнице скрипеть.

Завершая часть монтажа – установка перил и балясин. Тут можно немного схитрить и приобрести готовые изделия в магазине по той простой причине, что изготовить эти элементы идеально симметрично и качественно без специального станка дома невозможно. С целью безопасности особое внимание следует уделить прочности и надежности крепления этих опорных деталей.

Балясины с металлическим штырем

Обработка изделия

Для ступеней крыльца хорошо использовать обработку олифой и краской в несколько слоев.

Также для предотвращения их износа и продления срока эксплуатации дерево желательно защитить специальным устойчивым к влаге и истиранию нескользящим покрытием.

Надеемся, представленный материал убедил вас, что самостоятельное изготовление деревянных лестниц – не такой уж и сложный процесс. Если же статья заинтересовала вас, просим оценить или прокомментировать ее в полях, расположенных ниже.

Переносная лестница: требования согласно ГОСТ, используемые материалы. Сборка деталей и монтаж лестницы

Несмотря на всю свою простоту, переносные лестницы и стремянки используются практически повсеместно. Эти конструкции из дерева или металлического профиля применяются как в быту, так и на производстве. Во втором случае, конечно же, в отношении их габаритов и комплектации действуют достаточно жесткие ограничения, но общая схема устройства остается неизменной.

Изготовить переносную стремянку или приставную лестницу своими руками довольно просто. Главное – подобрать подходящий материал и соблюсти ряд требований. Именно этим вопросам и будет посвящена наша статья.

Даже простую конструкцию нужно изготовить правильно!

Требования согласно ГОСТ

Переносная деревянная или металлическая лестница – достаточно простое устройство. Основу его составляют два деревянных бруса – тетивы, к которым крепятся горизонтальные ступени. Впрочем, если такую конструкцию необходимо применять в строительстве или на производстве, все ее детали должны соответствовать ряду требований.

Габариты и эксплуатационные характеристики переносных лестниц регламентируются ГОСТ 26887-86 «Лестницы, применяемые для строительных работ».

Кроме того, от состояния подъемов во многом зависит безопасность рабочих, а потому некоторые требования к лестницам изложены в таких документах:

• Межотраслевые правила охраны труда при работе на высоте (ПОТ РМ-012-2000).
• Общие положения охраны труда в строительстве (СНиП 12- 03 -2001).

Конечно, если вы собираетесь использовать конструкцию на частом подворье, строго следовать требования не обязательно, но все же знать их стоит.

Какие же ограничения на габариты и эксплуатационные характеристики накладывают упомянутые нормативы?

• Максимально допустимая общая длина конструкции – 5 метров. Это касается как приставных, так и секционных моделей.
• Несущая способность лестницы – не менее 150 кг.
• Ступени должны быть изготовлены из ровного и крепкого деревянного бруса сечением не менее 30 мм по меньшей стороне. Крепление ступени к тетиве допускается только по схеме «шип в паз».
• Расстояние между ступенями – от 300 до 340 мм.
• Тетивы дополнительно соединяются стяжными металлическими элементами. Металлические стяжки обязательно устанавливаются под первой и под последней ступенью, а также – через каждые 2 м длины конструкции.
• Для обеспечения устойчивости на нижние опоры устанавливаются стальные остроконечные башмаки. Если предполагается эксплуатация лестницы на плотных покрытиях (асфальт, бетон и т.д.), то вместо металлических башмаков используются пластиковые или резиновые рифленые накладки.

Технология испытания приставной лестницы

Что касается стремянок, то требования к их конструкции описываются ГОСТ 24258-88:

• Начиная с высоты 2 метров от уровня грунта на лестницах необходимо монтировать дуговые ограждения.
• Максимальный прогиб поручня под весом в 150 кг не может превышать 5 мм.
• В разложенном состоянии детали лестниц должны обеспечивать достаточную прочность и устойчивость.
• Конструкции следует оборудовать замками, исключающими самопроизвольное открытие.

Согласно требованиям всех упомянутых в разделе документов, испытание переносных лестниц и стремянок должно проводиться не реже, чем один раз в полгода. Результаты контроля записываются в журнал учета, а на саму лестницу наносится информация о дате и результатах проверки.

Используемые материалы

Цена большинства лестниц промышленного производства, представленных в торговой сети, достаточно невелика. И все же многие предпочитают изготавливать такие конструкции самостоятельно. Такой подход вполне оправдан, особенно в условиях относительной доступности дешевого пиломатериала.

Самодельная деревянная конструкция

В этом разделе мы расскажем, как можно достаточно быстро и просто изготовить переносную лестницу с достаточной несущей способностью.

Конечно, если вы ищете, как перенести пианино по лестнице, предложенная конструкция вам точно не подойдет, но вот для большинства бытовых нужд запаса прочности хватит. (см.

также статью Лестница-трансформер 4х4 – удобная и универсальная конструкция)

Совет!Приставные и раскладные модели предназначены в первую очередь для перемещения людей.

Для транспортировки грузов, а тем более таких тяжелых, как упомянутое выше пианино, стоит рассмотреть другие варианты вроде тельфера или стационарных лестниц.

Завершающий этап

После проверки симметрии конструкции, надежности всех соединений проводится ряд мероприятий:

• Шлифовка всех конструктивных частей.
• Пропитка спец/составами (от возгорания, гнили, насекомых-древоточцев).
• Поверхностное оформление. Вариант покраски – не для частного дома. Целесообразно обработать лестницу тонирующим составом, а поверху покрыть древесину лаком или воскосодержащим раствором. Но это уже на усмотрение хозяина, в зависимости от общего стиля отделки помещения.

Естественно, что давать подробные рекомендации «на все случаи» бессмысленно.

Из металла

Лестница, изготовленная из металла, требует больших трудозатрат, плюс ко всему далеко не каждый владеет навыками работы со сварочным аппаратом. И все же если вы готовы выполнить работы такого плана, то вам необходимо подготовить такой набор инструмента:

• Сварочный аппарат и электроды для постоянного тока Ø3,2 и 1,6 мм.
• Защитная маска сварщика.
• Рукавицы.
• Болгарка и отрезные диски 125×1,6 мм.
• Шлифовальный диск 125 мм.
• Дрель и комплект сверл по металлу.
• Металлический стол.
• Струбцина, которую можно регулировать на высоте от 0 до 800 мм.
• Тиски.
• Карандаш.
• Угольник.
• Рулетка.
• Краска по металлу.
• Уайт-спирит.
• Грунтовка.

При наличии всего этого, а также подходящего материала можно приступать к монтажным работам. Что касается подборки материала, то это можно сделать согласно выполненному чертежу. Предлагаем вам ознакомиться с принципом изготовления металлической лестницы на двух косоурах.

Стоит сразу заметить, что весь процесс состоит из следующих поэтапных действий:

1. Изготовление заготовок.
2. Изготовление кобылок, т.е. узлов крепления ступенек.
3. Сварка опорного уголка.
4. Установка косоура.
5. Приваривание ступенек и перил.
6. Шлифовка и грунтовка/покраска.

Пошаговая инструкция

Вся работа должна выполняться не спеша, строго придерживаясь всех размеров чертежа. В противном случае любой небольшой перекос будет проблематично исправить, более того, он испортит внешний вид готовой конструкции. Итак, работы проводятся следующим образом:

• Из уголков необходимо сделать крепления для ступенек (кобылки). По соотношению друг к другу они должны быть зеркальными.
• Сделать кобылки можно из уголка. Для этого вырежьте выборки и состыкуйте уголки между собой. В результате должны получиться Г-образные заготовки с полками вниз и внутрь. В зависимости от количества ступеней изготавливаете парное количество кобылок. Одна из них будет левой, друга правой.
• Между каждой парой уголка привариваете кронштейны для крепления ступени и поперечины. Поперечина аналогично изготавливается из уголка.
• Для увеличения прочности можно установить снизу ступени небольшие косынки по направлению к косоуру.
• Теперь возьмите квадратную профильную трубу и выполните на ней разметку, вернее, на ее ребре. По ней вы сможете приварить кобылки к косоуру. Точно такую же разметку переносите на другой косоур. В результате получится достичь геометрии всей конструкции.

Если металлическая лестница имеет ширину больше 1,2 м, то потребуется установить дополнительный косоур.

Дальше необходимо произвести крепление косоура. Внизу он приваривается к опорной платформе, а вверху закрепляется к плите перекрытия или к стене анкерами. В каждом отдельном случае, метод крепления может отличаться. Поэтому ориентируйтесь от особенностей вашего проема. Во время этого процесса, важно придерживаться уровня. Более того, два косоура должны быть строго на одном уровне. В заключение остается приварить ступеньки к кобылкам. Как вариант можно установить деревянные ступеньки на кобылки. Но для этого необходимо использовать болты крепления.

Самая верхняя ступенька должна быть установлена максимально близко к стене (в том случае если косоуры закреплены анкерами к стене). Далее привариваете ограждение. При этом устанавливайте его сбоку, чтобы не уменьшать ширину ступенек.

При обустройстве перил можно использовать ковку или приобрести заготовленные элементы. Здесь опять же, все зависит от вашего личного вкуса и видения конечного результата.

Когда все сварочные работы завершены, пришло время шлифовки всех сварочных стыков. Также необходимо устранить все заусеницы и зазубрины. Используя металлическую щетку, сметите все частицы. После этого осуществляется грунтовка поверхности лестницы и окраска в нужный цвет.

Если ступеньки будут деревянные, то их установка выполняется после того, как краска высохла.

В завершение можно произвести декорирование лестницы. Например, выполнить обшивку ступеней с нижний стороны деревом. Также можно выполнить ограждения из нержавеющей стали. Ступеньки выложить керамической плиткой. За счет этого, небрежная, казалось бы, и громоздкая конструкция приобретет красивые очертания и будет отличным дополнением интерьера дома.

Хотя может показаться что весь этот процесс не представляет никаких сложностей, работа с металлом очень утомительна. В отличие от работы с деревом, когда исправить дефекты при недочетах легко, с металлом гораздо проблематичней. Однако срок эксплуатации всей конструкции значительно превышает ее аналог из дерева.

Винтовая лестница в доме

Если все-таки хочется сделать в доме именно винтовую лестницу, то можно попробовать самый простой вариант установки. Достоинство такой конструкции в том, что она существенно экономит пространство.

При строительстве важно учесть, чтобы лестница не оказалась слишком крутой. Если в доме есть пожилые люди и маленькие дети, то разумнее отказаться от такой конструкции, потому что она может быть опасна.

Самый простой способ установить винтовую лестницу — это купить готовый, уже вымеренный комплект, и просто смонтировать его. Экономия на монтаже тоже принесет существенную выгоду.

Конструкция винтовой лестницы состоит из трех основных элементов: стойки, перил и ступеней. Ступени лучше выбирать дубовые. Они не только одни из самых прочных, но еще и отличаются высокими эстетическими характеристиками. Мореный и термо-дуб тоже выглядят очень хорошо.

Перед покупкой надо вымерить размеры будущей лестницы, чтобы подобрать конструкцию точно под свой дом. Более дорогостоящий вариант — нанять специалиста, который сам все замерит, а потом сделать заказ на конструкцию. Если есть навыки работы в строительстве, можно сделать ступени самостоятельно, заказав только стойку и перила. Чаще всего стойки с перилами бывают металлическими, однако есть и деревянные разновидности.

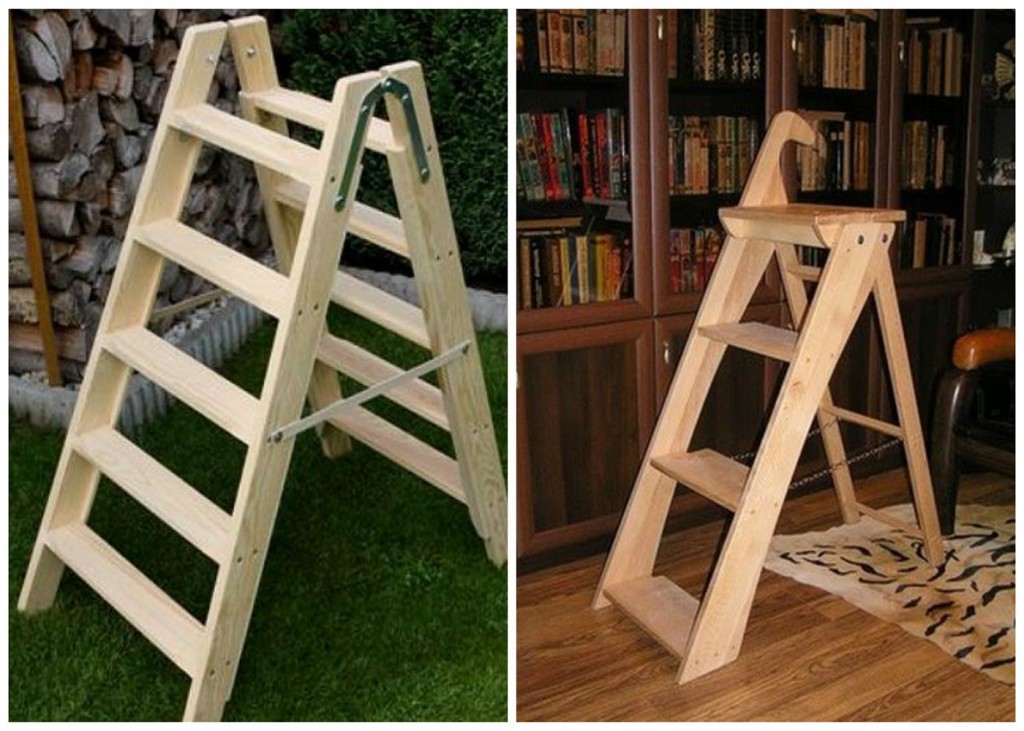

Стремянка из бруса

Стремянка из бруса с односторонним восхождением является достаточно простой конструкцией, чтобы её мог сделать и непрофессионал. Она будет состоять из двух частей — основной (лестница) и подпорки.

Схема стремянки

Распилим имеющийся брус на нужное нам количество частей необходимой длины, а именно:

• 200 см для опорных ножек — 4 штуки;
• 59 см — 2 штуки;
• 54,5 см — 1 штука;
• 50,0 см — 1 штука;
• 45,5 см — 1 штука;
• 41 см — 3 штуки.

Полученные куски брусьев следует зашлифовать.

Важно! Если подобная лестница будет использоваться на улице, то лучше провести обработку антисептиком.

Сборка основной части

Берём две двухметровые опорные ножки и делаем на них одинаковую разметку для пяти ступенек нашей лестницы. Нижняя ступенька должна находиться на расстоянии не менее 10 см от концов ножек. Дальнейшее расстояние между ступенями — 40 см.

Делаем в местах разметки стамеской пазы глубиной 1,5-2 см и размерами 5х2,5 см. Затем на концах брусков для ступенек также стамеской делаем сужения такого же размера, которые войдут в эти пазы.

Так как наша лестница имеет сужение к верху, то все торцы ступенек немного скашивают на пару миллиметров. Ступеньки забивают в пазы при помощи молотка или киянки. Немного выше верхней ступеньки накладывают и прибивают дополнительную перекладину

Ступени вкладывают в пазы и скрепляют саморезами. Расстояние между верхними концами 40 см, а между нижними — 60 см.

Сборка подпорки

Подпорка делается из оставшихся двухметровых ножек, только на них набиваются верхняя (41 см) и нижняя (59 см) перекладины. Перекладины подпорки и дополнительная перекладина лестницы делаются накладным, а не врезным способом, чтобы не мешать конструкции собираться.

Важно! Расстояние между нижними концами такое же, как и у основной части — 60 см. А между верхними несколько меньше — 30 см. Поэтому верхняя ступенька несколько укорачивается, по сравнению с верхней ступенькой основной части (лестницы).

Между верхней и нижней перекладиной устанавливается укосина, которая сначала замеряется и вырезается из бруска.

Для обустройства дачного участка, узнайте, как своими руками утеплить цоколь фундамента, как построить бассейн для дачи, как выбрать садовые скульптуры, как сделать отмостку дома, бетонные дорожки, декоративный водопад, фонтан, клумбу из камней, рокарий, сухой ручей.

Стяжки

Для соединения двух частей конструкции следует в верхних частях опорных ножек, отступив от концов верха не менее 10 см, просверлить отверстия 8-10 мм (зависит от толщины шпильки).

Соединить обе части шпилькой, надеть шайбы и закрутить гайки с внутренних сторон опор. Выберите нужное фиксированное положение двух половинок и для лучшей фиксации добавьте контргайки.

Для удобства пользования можно дополнить такую стремянку крючками, на которые можно повесить инструменты или ведёрко.

Украшаем участок. Цветочные грядки на склоне.

Цветник на склоне будет смотреться особенно эффектно. Посадка цветочных грядок не очень отличается от посадки грядок овощных. На пологом склоне цветочную грядку можно разбить так, как будто участок абсолютно ровный. Однако, если склон немного круче, стоит укрепить грунт металлической сеткой. Если клумба достаточно большая, а участок особенно крут, необходимо сделать террасу. Ее стенки можно выполнить просто из досок. В этом случае клумба будет особенно хорошо смотреться.
