Правильный каркасный дом. Часть 1

Обустройство цокольного перекрытия

Для того чтобы цокольное перекрытие и карнизные узлы не промерзали зимой, нужно их правильно утеплить. Для этого устанавливают утеплитель в цоколь и оборудуют специальный утепленный фризовый пояс возле карниза. Изолируют объекты от влаги с помощью пароизоляционных материалов.

Подполье под цокольным перекрытием не утепляют. Эта часть каркасно-щитового дома должна свободно вентилироваться, содержаться в прохладе. В то же время все, что над подпольем, должно быть хорошо утеплено, а утеплитель – защищен пароизоляцией

Чтобы дом не промерзал со стороны цокольного перекрытия, важно снаружи сделать утепленный пояс

Но деревянные дома необходимо защитить не только от холода и влаги, но и от огня и гниения. Поэтому весь деревянный каркас не только утепляют минеральными материалами, но и пропитывают антисептиками и огнеупорными веществами.

Можно ли скачать чертежи каркасных домов

Посмотрев стоимость жилья в многоэтажных домах, невольно задумываешься о строительстве собственного дома. Особенно это актуально для небольших областных центров, где район частного сектора расположен в 15-25 минутах езды от центра города. Учитывая развитие технологий в строительстве, постройка в этом районе собственного дома обойдется не дороже (или ненамного дороже), чем покупка квартиры.

Чертеж лицевой стороны каркасного дома.

Один из подходов при строительстве малобюджетного жилья – это возведение каркасного дома. Его относительно малая стоимость и беспрецедентная скорость возведения здания с точки зрения усилий одной семьи заставляет останавливать выбор на данном типе конструкций.

Определившись с типом конструкции, остановив свой выбор на возведении каркасного дома, прочитав в каком-либо источнике (и не в одном), что построить такой дом может любой, даже тот, кто ничего не понимает в строительстве, застройщик с энтузиазмом начинает скачивать чертежи каркасных домов и руководства по строительству. А сколько неподдельной радости он испытывает, после того, как приобретет еще и видеоруководство? Остается только вслед за видеоинструкцией или печатным руководством пошагово выполнить все предлагаемые действия, и дом готов. Правильно?

Схема сборки каркаса стен.

Нет, не правильно. И вот почему. Речь идет о проблеме создания чертежей каркасных домов. Многие покупаются именно на мнимую простоту конструкции. Но эта простота справедлива для специалистов, которые закончили соответствующие учебные заведения и имеют должную практику. Если вы таковым не являетесь, то самый элементарный расчет, который будет отображен в чертежах, потребует от вас немалых усилий, а конечный результат будет оставлять желать лучшего.

Необходимо учитывать и отсутствие гарантий того, что скачанный проект не является просто баловством или мыслями на досуге горе-архитекторов, которые делали это для наполнения контентом сайта. А вероятность, что вы наткнетесь на такой чертеж очень велика, поскольку до 90% подобных бесплатных проектов являются фальшивками.

Интерьеры

Каркасные дома не в последнюю очередь выбирают с целью экономии на строительстве. Поэтому наибольшей популярностью пользуются стили интерьера, не требующие дорогостоящих материалов для отделки и обустройства.

На пике популярности:

• скандинавский;
• шведский;
• классика североамериканских интерьеров;
• уютный дизайн охотничьих шале;
• минимализм;
• лофт.

Каркасный дом в скандинавском и шведском стилях характеризуется окрашенными белыми стенами, темным полом из натурального дерева и балками на потолке. Интерьеру присущ минимализм и максимально функциональная простая мебель.

Североамериканскому стилю интерьера также свойственен минимализм, но он немного отличается в видах отделки и мебели. Здесь используется меньше натурального дерева, полы зачастую застилаются линолеумом, а мебель ориентирована на создание максимально комфортной и уютной обстановки.

В России очень востребован классический стиль и это вызвано по большей части привычкой, которую человек неосознанно распространяет и на дом.

10. Проект Лаваль

Интересный проект для тех, кто мечтает организовать эффектную обеденную зону, расположить стол около большого окна и любоваться открывающимся пейзажем. Большая гостиная-столовая – основной козырь этого дома. Обеденный стол лучше всего расположить в специальном выступе – это самое выгодное решение с точки зрения зонирования и эстетики. Кухонная зона совмещена с гостиной, а через расположенный в обеденной зоне тамбур можно быстро попасть на террасу. Ее площадь более 24 м2, поэтому все необходимое для обеда на свежем воздухе там легко поместится. На первом этаже архитекторы также расположили относительно большую прихожую, спальню, санузел и бойлерную.

Интересно поступили с лестницей – она не будет мешать обустраивать комнаты и зрительно делить их на части. Второй этаж – это три спальни, кабинет, санузел и просторная гардеробная. В таком доме может комфортно проживать семья с 3-4 детьми – всем найдется место. Общая площадь – 181 м2.

Распространенные вопросы и ответы на них

В: Какие параметры лучше указывать в поисковике для получения конкретных материалов?

О: Если у вас есть точное представление о том, каким должен быть будущий дом, как и когда вы будете его использовать — вводите в поисковик точные параметры. Наличие гаража и мансарды, цоколя, подвала, нескольких этажей; общее количество комнат, толщина стен — все это может быть указано в поисковой системе.

Если цена не является проблемой и необходимо найти конкретный дизайн для дома — необычную планировку, особенное расположение комнат, etc – лучше выбирать дом по внешнему виду. Необходимо немного сузить список для выбора: убрать ненужные для вас параметры и вручную искать, опираясь на общий дизайн.

В: Как выбрать более дешевый вариант дома для всей семьи?

О: При первом расчете стоимости необходимо знать несколько особенностей строительства каркасных домов:

Площадь должна учитывать личное пространство для каждого из жильцов, квадратуру общих комнат (гостиная) а так же площадь хозяйственных комнат (кухня, санузел, ванная);

Простая квадратная форма здания удешевляет строительство за счет экономии материалов. Наличие второго этажа, колонн, фундамента сложной формы, утяжеленной крыши увеличивает стоимость строительства в разы;

Наличие цокольного этажа и мансарды увеличивает базовую цену строительства на 20-60 %;

Гараж может заметно удешевить строительство, если он пристроен к зданию с одной из сторон;

Для семьи из трех человек предпочтителен проект одноэтажного здания с двускатной крышей, гаражом, двумя спальнями общей квадратурой до 90м2.

Примеры планировок можно найти в соответствующем альбоме на нашем сайте.

В: На что обращать внимание при выборе материалов для строительства?

О: Каждый конкретный проект имеет свои требования к выбору материалов для строительства. Изменение породы дерева, степени просушки древесины, ее габаритов станет серьезным препятствием при процессе сборки. Собственноручно менять тип материалов нельзя — даже при переходе на первый взгляд, лучшие материалы, можно серьезно ошибиться со стоимостью монтажа, доставки, т. д.

Сборочный чертеж — это завершенный документ, изменять который не стоит, если это не разрешит дипломированный архитектор или опытный прораб.

Определение типа грунта

Каждый дом стоит на фундаменте, который опирается на грунт. На большой части территории нашей страны – глинистые почвы, обладающие пучинистостью – свойством увеличиваться в объеме при зимнем замерзании.

Пучинистость характерна для глинистых, суглинистых и супесчаных грунтов, а также гравелистых песков и крупнообломочных пород с содержанием глины от 10 %.

В большой степени морозное пучение зависит от влажности почвы. При высоком УГВ вода по мельчайшим капиллярам поднимается к поверхности земли, где зимой превращается в лед.

Поверхностные талые и дождевые воды также насыщают грунта влагой. Они способны при замерзании выдавить из земли фундамент или его часть. В конструкциях появляются трещины и деформации, что приводит к преждевременному разрушению строения.

Каркасный дом намного легче кирпичного или бетонного. Он не требует возведения мощных фундаментов, опирающихся на глубокие плотные слои земли ниже уровня промерзания. Но противостоять силам пучения, создавая встречное давление большой массой, он не может.

Чтобы построить каркасный легкий дом 6 на 6 своими руками и избежать его преждевременного разрушения, на этапе проектирования, возведения и эксплуатации применяют методы борьбы с пучением:

Конструкция фундамента должна обеспечивать подвижку строения вместе с сезонными колебаниями грунта или не реагировать на них. В первом случае это плита, во втором – винтовые сваи;

Не допускать переувлажнения подстилающих слоев почвы. Это достигается дренажом, устроенным под подошвой фундамента, отмосткой вокруг строения, отведением дождевых вод и стоков с помощью ливневки;

Утепление отмостки, цоколя и фундамента поможет избежать замерзания воды в прилегающих слоях земли;

Как выбрать домокомплект

Выбирая домокомплект для себя и материалы, из которых он будет произведен, нужно учитывать следующие факторы:

• Климатические условия, в которых будет возводиться дом. Чем в более суровых условиях эксплуатируется строение, тем толще должны быть стены и слой утеплителя. В местностях с повышенной влажностью делают более усиленную гидроизоляцию.
• Сейсмическая активность. В зонах, где она повышена, делают более прочную конструкцию фундамента и по-особому закрепляют стены.
• Тип грунта определяет, каким будет фундамент.
• Глубина протекания грунтовых вод. От этого зависит способ обустройства подвалов, особенности возведения фундаментов, сложность системы водоотведения и гидроизоляции.
• Требования к дизайну. Они определяют внешний вид здания, выбор материалов для отделки дома, внутреннее расположение стен.
• Отзывы людей. Стоит учитывать опыт жильцов, которые проживают по соседству и дают определенные рекомендации к строительству каркасных домов.
• Личные строительные умения. Если приобретается комплект для самостоятельной сборки, неопытным людям лучше выбирать более простые проекты, чтобы было реально их самому построить.

Обычно все домокомплекты можно разделить на четыре типа, в зависимости от комплектации:

1. Малобюджетный. Комплект включает в себя исключительно элементы для основного каркаса, которые закрепляются замками шип-паз. Пиломатериал высушен атмосферным способом, погонаж имеет четкие размеры. В комплект не входит утеплитель и отделочные материалы.
2. Эконом. Комплект включает необходимые детали для сборки дома, а также щиты с утеплителем. Для перекрытий используется брус, а деревянный каркас собирается из щитов. Стены поставляются без обшивки и утеплителя. Также нет материалов для отделки дома внутри и снаружи.
3. Стандарт. Комплект включает в себя все элементы для возведения здания и отделочные материалы.
4. Люкс. В комплекте все детали модульного типа. Перекрытия выполнены из панелей с наполнением. Все конструкции имеют повышенную защиту от влажности и большую жесткость. Готовый домокомплект включает также все коммуникации.

Указанные комплектации не являются окончательными и могут комбинироваться между собой.

В зависимости от типа панелей, каркасные дома бывают следующих видов:

• Мелкопанельные – даже самые крупные части домокомплекта настолько легкие и мелкие, что их можно поднимать и закреплять вручную. Для строительства такого дома достаточно команды из 2-3 человек.
• Крупнопанельные – дом состоит из крупных блоков, поэтому он быстро собирается. Но на участке необходимо задействовать подъемный кран и большую строительную бригаду.

Как только вы определитесь, какой домокомплект купить, желательно побывать на заводе-изготовителе, проконсультироваться со специалистами, решить вопрос доставки элементов на участок и определиться с проектом дома.

Лесоматериалы для строительства

Основой любого каркасного строения (как видно по названию) является каркас. Его изготовляют из бруса и доски. Количество лесоматериала и размеры отдельных частей полностью зависят от выбранной технологии строительства и проекта дома. Таким образом, для экономии на этом этапе следует тщательно выбирать эргономичный проект и способ возведения дома.

Материалы для возведения каркаса

Для строительства каркаса дома можно выбрать разные материалы. В зависимости от этого выбора зависит технология строительства, а значит, эксплуатационные показатели готового жилища и объем бюджета.

Непрофилированный строганный брус. Этот материал для строительства каркасного дома используют чаще всего. Непрофилированный строганный брус представляет собой бруски с прямоугольной или квадратной формой, прошедшие принудительную сушку.

Размеры сторон бруска – 100*100 мм. Связку брусков между собой выполняют с применением доски. Как правило, покупатель получает домокомплект с уже готовым брусом. Для облегчения сборки каркаса все бруски, доски и узлы на заводе маркируют.

Брус профилированный. Этот вид бруса имеет одну отличительную деталь — пазы и шипы, расположенные с обеих сторон. Две другие стороны остаются строганными. Благодаря такой особенности, скорость монтажа заметно возрастает.

Выбирать этот вид строительного материала стоит и тем, кто хочет существенно сэкономить. Брус выступает здесь и в роли несущей конструкции, и в виде стен. Дополнительная внутренняя отделка тоже необязательна — строганые стороны бруса составляют эстетичное и надежное полотно.

Клееный брус. Бруски этого типа составлены из отрезков бруса (досок), склеенных между собой. Все элементы отличаются направлением волокон. Такой вариант обеспечивает высокую скорость сборки и большую прочность на прогиб.

Материалы для обшивки каркаса

Фанера водостойкая. Готовый каркас может обшиваться водостойкой фанерой. При этом, выбирая материал, не стоит его путать с фанерой влагостойкой. Последняя имеет определенную чувствительность к влаге (в отличие от водостойкой). Водостойкая фанера производится из хвойного или березового шпона. Шпон скрепляется специальный клеевым составом.

OSB (часто называют ориентированно стружечной плитой). Основным сырьем для производства этого строительного материала являются щепки, склеенные особым клеем. Верхний стой плиты составляют щепки в продольном направлении, а во внутреннем слое щепки склеены в поперечном направлении. Благодаря повышенной влагостойкости этот материал можно применять как для обшивки внутренних, так и для внешних стен.

СИП-панели

Наиболее удобный и экономичный вариант. Расчет материалов для строительства каркасного дома в этом случае полностью происходит на заводе производителя. Сип-панель имеет вид «пирога», где между двух OSB плитами расположены калиброванный брус (для каркаса) и пенополистерол (для утепления).

Использование сип-панелей заметно сокращает время на строительство, а также помогает экономить на сооружении каркаса. Жесткость панелей позволяет строить дом вообще без каркаса.

Видео: самостоятельный расчет стройматериалов

Рассчитать требуемое количество материалов для стен проще всего при помощи программ. Как это сделать, смотрите в видео.

Этапы возведения каркасного дома

Каркасный дом можно построить в соответствии с канадской либо финской технологией. Вне зависимости от выбранного варианта и дополнительных условий порядок возведения рассматриваемых сооружений остается одинаковым.

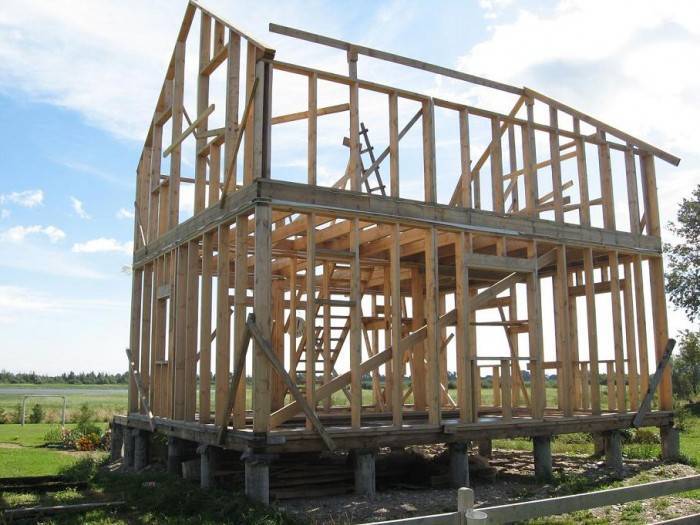

Возведение каркаса

Такие дома собираются из каркасов. Лучший вариант – заказать изготовление каркасных элементов необходимых размеров специализированной компании, а затем попросту собрать все части в единую конструкцию. Скрепление элементов лучше всего выполнять при помощи деревянных нагелей.

Первый шаг. Выполните гидроизоляцию фундамента. Обычно для этого используется рубероид, лучше – в два слоя. Для крепления рубероида используйте любой удобный способ, самый популярный вариант – крепление с помощью расплавленной смолы.

Три стены

Второй шаг. Уложите опорный обвязочный брус по периметру дома, а также в местах размещения будущих стен и перегородок. Эти элементы тоже лучше купить в готовом виде.

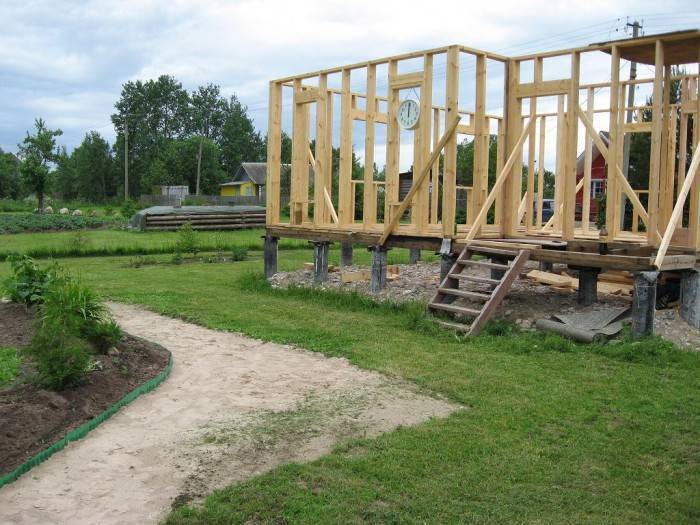

Стены первого этажа

Стены первого этажа

Третий шаг. Приступайте к обустройству чернового пола. Для этого разместите по периметру площадки лаги, прикрепите их к основанию удобным способом и заполните промежутки между лагами утеплителем. Традиционно применяется минвата, можно использовать керамзитовую засыпку или другие удобные материалы. Все деревянные элементы перед укладкой пропитайте антисептическим средством.

Четвертый шаг. Уложите на лаги доски чернового пола. Используйте необрезанную доску – это самый бюджетный вариант, большего для чернового пола не нужно.

Перекрытия

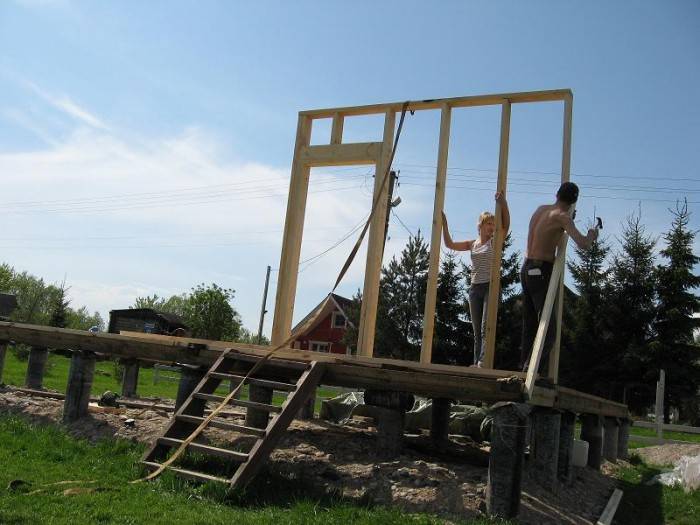

Пятый шаг. Приступайте к монтажу каркаса стен. Обычно все элементы поставляются в готовом виде и попросту собираются на строительной площадке подобно конструктору.

Перекрытия

Установите дополнительные вертикальные опоры для стен и прикрепите к ним элементы каркаса. Также каркас крепится к нижнему обвязочному брусу.

При возведении каркаса не забывайте оставлять промежутки для дверей и окон.

Шестой шаг. Обшейте каркас досками либо щитами.

Каркас

Седьмой шаг. Приступайте к обустройству крыши. Для этого поверх каркасных стен уложите опорный брус – мауэрлат. Зафиксируйте опорные балки, установите стропила. Элементы стропильной системы также удобнее собирать внизу, на земле. Конфигурацию системы подбирайте индивидуально в соответствии с особенностями будущей кровли.

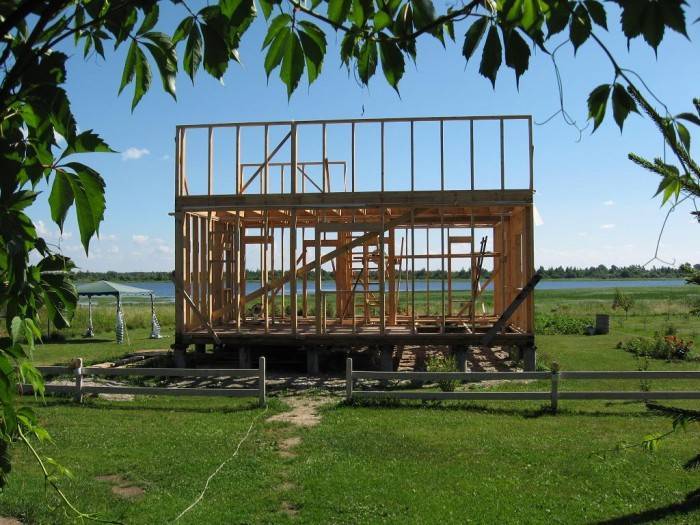

Постройка стен второго этажа

Зафиксируйте паро-, тепло- и гидроизоляционные материалы. Прибейте к обрешетке рейки контрообрешетки и уложите выбранный кровельный материал.

Постройка стен второго этажа

Восьмой шаг. Установите окна. В соответствии с правилами общая площадь окон должна составлять не более 20% площади стены, на которой данные окна установлены. Стеклопакеты выбирайте на свое усмотрение.

Постройка стен второго этажа

Девятый шаг. Установите входные двери.

Десятый шаг. Приступайте к декоративной отделке. Уложите чистовое напольное покрытие на свое усмотрение. Изнутри стены обычно обшивают вагонкой либо гипсокартоном, снаружи – сэндвич-панелями, ПВХ (сайдингом), вагонкой и пр. Отделку потолка также выбирайте на свое усмотрение.

Обшивка

Обшивка

Обшивка

Прежде чем приступать к финишным работам, обязательно ознакомьтесь с нюансами тепло- и пароизоляции дома и выполните необходимые мероприятия.

Конструкция кровли каркасного дома в общем виде

Начальный этап возведения стен сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Что нужно предусмотреть в чертеже для стен каркасного дома

Для строительства стен чертеж каркасных домов должен содержать планировку дома. Исходя из этого, спланируйте на чертежах ограждающие конструкции дверных и оконных проемов, которые можно предусмотреть в виде отдельных блоков, что даст максимальный эффект экономии. Указав в схеме в качестве монтажных зазоров 10 мм в проемах под эти блоки, вы облегчите, удешевите и ускорите строительные работы.

https://youtube.com/watch?v=3Wlr21qKUsc

Сам каркас состоит из стоек, которые определяют высоту помещений. В чертеж необходимо внести данные о размерах стоек, которые находятся с двух сторон. Учитывайте в чертеже проверочные размеры между ними, укажите в схеме те места, где будут устанавливаться раскосины. Определите размеры окон, а также где с наружной стороны и в какой последовательности будут устанавливаться листы ОСП. Все эти данные в схемах должны содержать описание соединений стоек на углах и их технологию.

Что касается фронтона строения, которое вы собрались возводить, используя каркасную технологию, то его чертеж должен содержать данные по размерам до начала обрешетки крыши и стоек, их высоту, не забыв упомянуть данные по размерам между ними. Вместе с этим в чертеже должны быть указаны те места, где будут устанавливаться окна, их размеры и усиления.

https://youtube.com/watch?v=3BdtkenLjYM

Как и в схемах стен каркасного дома, во фронтоне необходимо указать, где с наружной стороны и в какой последовательности будут устанавливаться листы ОСП. В схеме должны быть указаны технология раскладки свесов и устройства ветро- и парозащиты кровельного пирога, указаны комментарии к ним. Такие же требования предъявляются к раскладке крепления Ондулина, обрешетки, по которому в чертеже должны присутствовать комментарии и описание технологического процесса.

8. Проект Айова

Дом, построенный по данному проекту, станет отличным местом отдыха. Архитекторы и дизайнеры продумали все до мелочей, чтобы с максимальной пользой использовать каждый из 124 квадратных метров. Центральное место первого этажа отведено гостиной, совмещенной с кухней-столовой. Украшением гостиной станет камин – идеальное место для зимнего отдыха. Летом же можно устраивать пикники на террасе, куда можно попасть прямо из кухни – ничего даже остыть не успеет. Площади на террасе достаточно для размещения стола и зоны для приготовления шашлыка. Кроме того, проект предусматривает еще и организацию патио как дополнение террасе, так что места хватит даже для большой компании.

Прихожая на первом этаже небольшая, но планировка позволяет расположить там вместительный шкаф-купе. Около кухни есть туалетная комната. Также на первом этаже присутствует спальня с собственным просторным санузлом, в котором легко поместится самая большая ванна. Для технических нужд в проекте также предусмотрено отдельное помещение. Второй этаж – это еще две спальни, одна из них с выходом на террасу, отдельная гардеробная комната и, конечно же, санузел. В итоге получаем продуманный проект, который сможет превратиться в шикарный и уютный дом.

Состав проекта при каркасном строительстве

По каркасной технологии можно строить даже дома с несколькими этажами. Эти здания пригодны для постоянного проживания или коммерческих нужд. Их можно использовать круглый год или сезонно. Определяют предназначение строения заранее, отображая эту информацию в проекте.

Чертежи каркасных домов

В проектно-сметной документации содержится как текстовая, так и графическая составляющая. Первая часть включает подробное описание работ, перечень деталей, их спецификации.

Также в текстовую часть включены нормативные акты, регулирующие проведение расчетов для здания. Эта составляющая подразумевает указание стоимости каждого элемента и строительства в целом. Спецификация позволяет узнать об общей площади каркасного дома, а также о количестве необходимых материалов.

Важно! Графическая часть проекта включает множество схем, чертежей, эскизов и планов дома. Чертежи различают по степени детализации, в зависимости от требований заказчика

Чертежи каркасных домов для постоянного проживания содержат следующую информацию:

• схему распределения участка земли;
• детальную поэтажную схему размещения помещений внутри здания или план каркасного дома (объемно-планировочное решение);
• архитектурный проект или трехмерное изображение будущего дома на бумаге;
• схему установки кровли;
• поперечный и продольный разрез дома;
• схемы различных коммуникаций внутри дома – газоснабжения, электричества, вентиляции,
• водоснабжения и канализации, отопления.

Рабочая часть проекта

Любой проект включает эскизную и рабочую части. Последняя имеет три раздела:

• конструктивный;
• архитектурный
• инженерно-технический.

Конструктивный раздел включает список необходимых строительных работ и спецификацию всех материалов. В нем содержится подробный план фундамента, стен, перекрытий, кровли и других элементов.

Инженерно-технический раздел включает все данные относительно проведения различных коммуникаций.

Любой типовой проект не подразумевает привязку к местности, а является универсальным. Поэтому его необходимо адаптировать к конкретному участку. Это делают при помощи рекогносцировки местности, анализа рельефа, глубины залегания грунтовых вод, анализа почвы и других тестов.

Самой большой частью проекта является архитектурный раздел, включающий план участка, подробное описание и эскиз фасада, детальный план этажей с указанием точных размеров, указание всех лестниц, перегородок, окон, дверей, стен и т. д.

Весь проект и другие документы может создать и подготовить только специально образованный человек с наличием соответствующих разрешений на подобную работу. Можно обратиться как в строительную фирму, так и к частному лицу.

Тот, кто составляет проект, отвечает за его качество и правильность написания. Грамотно составленный проект сможет реализовать даже непрофессионал.

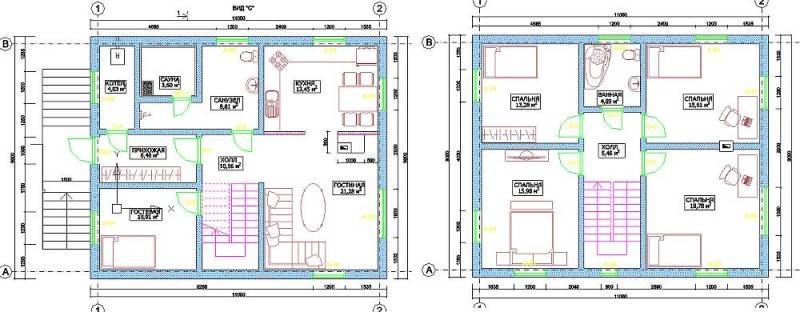

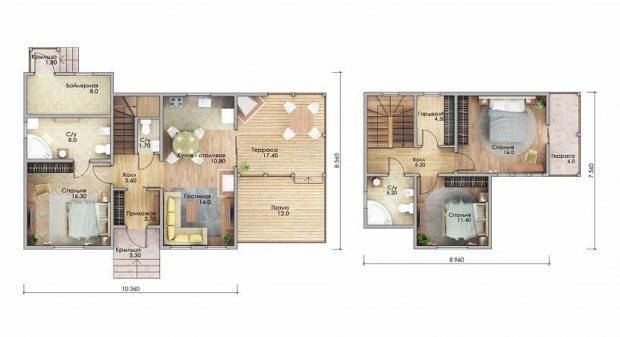

План типичного каркасного дома

Можно построить здание любых размеров, в зависимости от потребностей семьи, и выбрать любую из типичных планировок комнат внутри каркасного дома. Но в стандартном доме для семьи всегда есть коридор, кухня, гостиная, кладовая, гардероб, санузел, а также несколько спален.

Согласно современным строительным требованиям, для каждого человека в семье должно быть 20-23 кв. м. Это значит, что для стандартной семьи на 3-4 человека нужен дом площадью от 90 кв. м.

Наиболее оптимальное распределение площади:

• кухня – 20-30 кв. м;
• гостиная – 20-30 кв. м;
• спальня – 5-8 кв. м;
• коридор и санузел – по 2-4 кв. м;
• кладовая – 1-2 кв. м.

Конечно, это ориентировочное распределение внутренней площади, и каждый может поменять его под себя, но это нужно делать на этапе проектирования.

Важно учесть, насколько удобно будет подводить инженерные коммуникации в ту или иную комнату, где лучше всего расположить кухню и санузел, как будет проходить водопровод и канализация. Это все нужно решить до заливки фундамента

Каркасные дома хороши тем, что их легко можно перепланировать, в отличие от бетонных и кирпичных. Перегородки, не имеющие несущих функций, легко разбираются и переносятся в другое место. Благодаря этому планировку комнат можно менять, за исключением кухни и санузла, для которых требуются дополнительные коммуникации.
