Виды ленточных фундаментов и технология их устройства

Преимущества бутового фундамента

Среди достоинств бутового фундамента хотелось бы обозначить:

• Прекрасную стойкость к воздействию факторов внешней среды. Грамотно созданная конструкция позволяет максимально эффективно справляться в различным негативным влиянием. Такая основа способна выдерживать даже очень тяжёлое строение, а также адаптироваться к силам пучения со стороны замёрзшей почвы.
• Устойчивость к подземным водам (высокому уровню грунтовых вод). Бутовое основание не подвержено разрушающему влиянию грунтовых вод так, как бетонный фундамент.
• Длительный срок службы. Бутовое основание даже в самых непростых условиях прослужит вам не меньше века, что гораздо больше, чем эксплуатационный период иных типов фундаментов.
• Прекрасные несущие параметры всей конструкции. Это связано с высоким уровнем прочности камня.
• На сегодняшний день бутовый камень присутствует во многих регионах.

Технология изготовления фундамента из бутового камня

Рубрики :Статьи

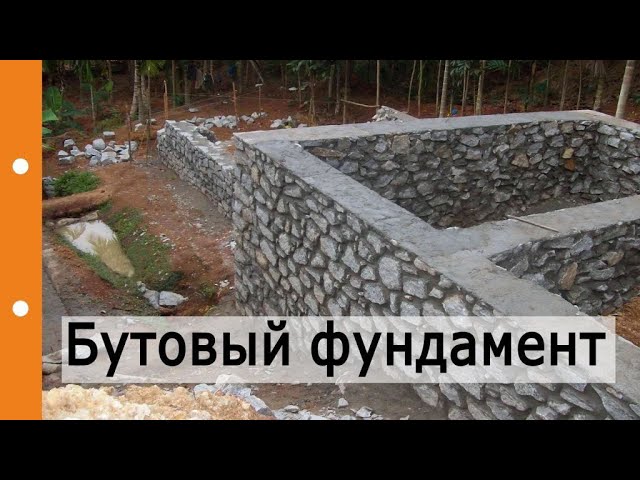

Что такое бутовый фундамент

Фундамент из бута – древнейшее изобретение. Он используется в строительстве более 4000 лет и до сих пор не потерял своей актуальности.

Практически все городские исторические здания, церкви, древние замки по сей день стоят на таких основаниях. Из камня можно выполнять как ленточные, так и столбчатые конструкции. Ленточный фундамент может быть только из бута или бутобетонный.

Количество камней в бутобетонных конструкциях принимают 40-50% всего объема. Остальное – бетон. Для обеспечения хорошего сцепления бута и бетонной смеси, его очищают от грязи и увлажняют.

Способы заливки фундамента

Заливку делают одним из двух способов: прямым и обратным. Прямой вариант – сначала расстилается слой раствора такой толщины, чтобы бут был утоплен в нем на ½ своей высоты. При обратном способе первый слой бута заливают раствором, который полностью закрывает камень. Затем на него кладут новый ряд.

Следует отметить, что прямой способ лучше обратного. При нем образуется меньше воздушных полостей, снижающих прочность фундамента.

В проблемных грунтах нужно сделать усиление бутового фундамента горизонтальным поясом арматуры из 4-6 стержней сечением 14-18 мм. Их укладывают на дно траншеи, утапливая в слой раствора толщиной 5-7 см. После затвердевания через двое суток начинают кладку. Объемный арматурный каркас для бутового фундамента не подходит, поскольку не дает возможности плотно укладывать камень.

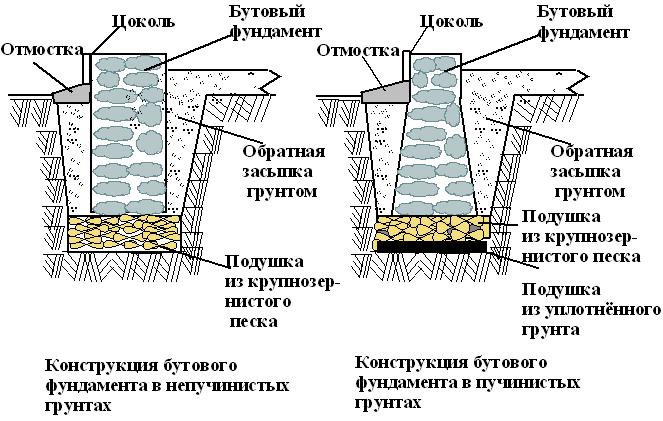

Другим способом обезопасить бутовый фундамент от колебаний грунта является уширенная подошва. Для этого ширина траншеи должна быть равна ширине опорной подошвы. Ее кладут точно так же, как и основную часть фундамента. После завершения работ выполняют обратную засыпку боковых пазух, уплотняя послойно грунт.

Для того, чтобы сделать бутобетонный фундамент идеально ровным под кладку стен, по верху заливают растворную или бетонную стяжку толщиной 5-10 см. Она скрывает выступающие части камня и укрепляет фундамент. Если есть сомнения в прочности и стабильности почвы, верхнюю стяжку следует усилить армированием. Это погасит растягивающие напряжения от подъема грунта и защитит фундамент от трещин.

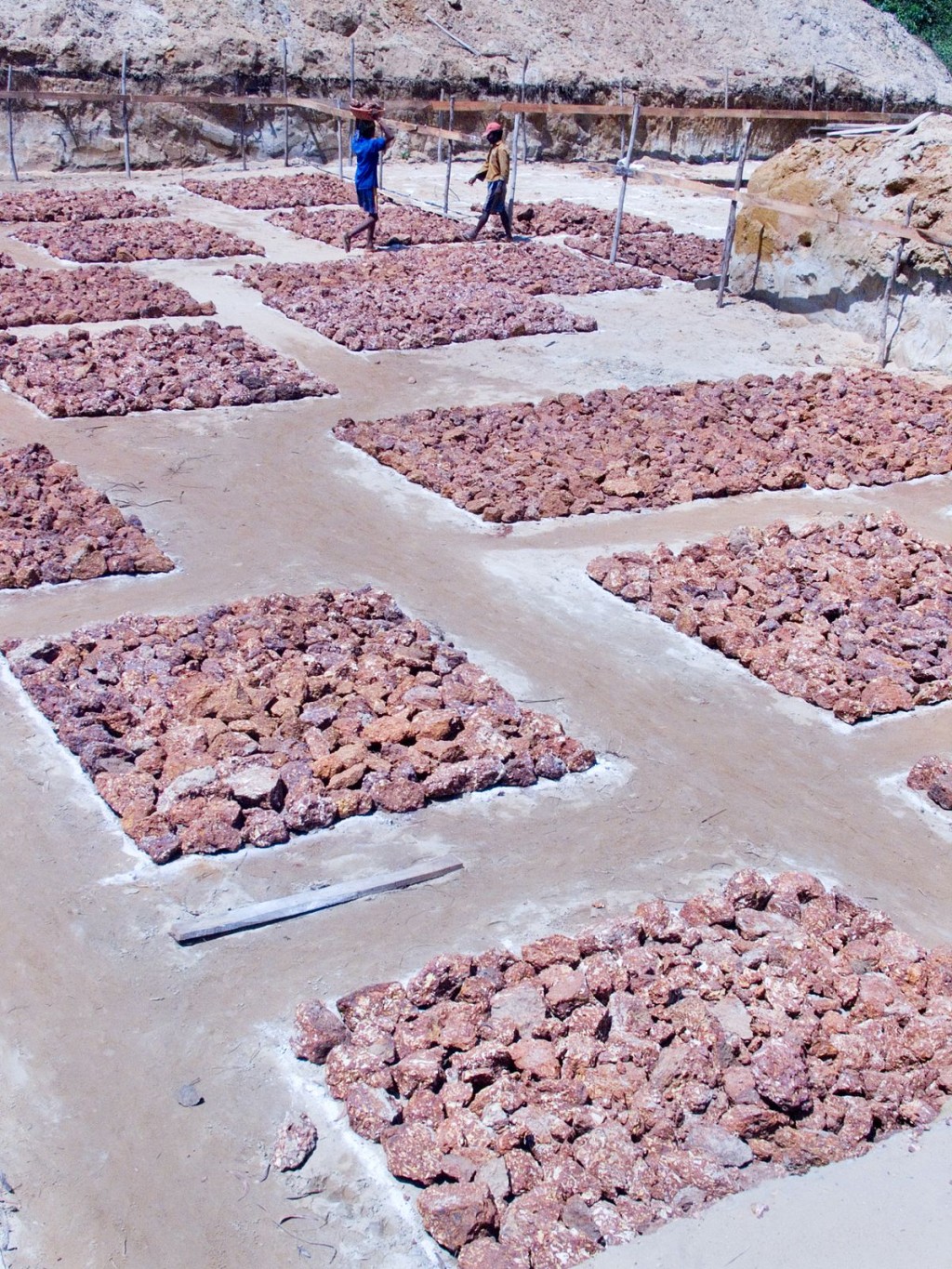

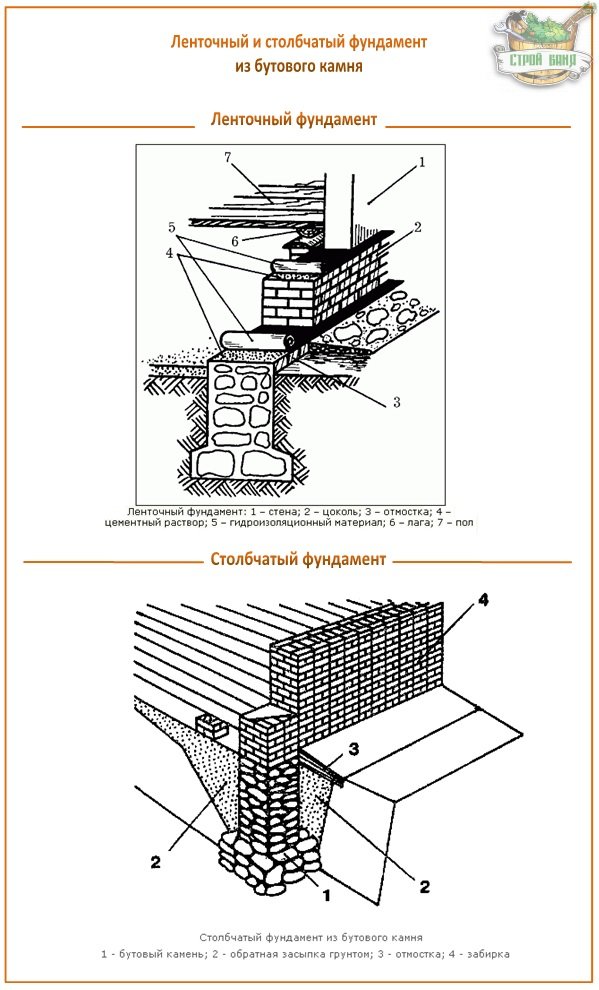

Следует сказать о том, что бутобетон – хороший материал не только для ленточного, но и для столбчатого основания под здание. Намного проще и легче выкопать несколько ям по периметру дома ниже отметки промерзания грунта, чем заглублять в него сплошную ленту и бутить ее камнем.

Несущая способность бутовых столбов ничуть не меньше, а затраты труда существенно ниже. Залив столбчатые опоры на 10-15 см выше поверхности земли, по ним делают связующий ростверк из армированного бетона и кладут стены.

Бутовый камень практически не впитывает влагу, но вода из грунта поднимается по растворным швам. Поэтому фундамент в любом случае нужно качественно гидроизолировать 2 слоями рубероида или обмазать битумной мастикой по верхнему срезу.

Бетонная отмостка – важная часть общей системы защиты фундамента от атмосферных осадков. Ее ширина должна быть не меньше 80 сантиметров при толщине от 12 до 8 см.

Достоинства и недостатки

Еще до принятия решения по сооружению бутового фундамента желательно рассмотреть все его качества. Положительные параметры:

• конструкция прочная, выдерживает 3 этажа больших площадей;
• материал — природное сырье, совершенно безвредное для окружающей среды и людей;
• полученный фундамент долговечен;
• высокая износостойкость;
• основание позволяет сооружать строение любого размера и формы;
• нет необходимости выполнять дополнительное усиление конструкции;
• фундамент влагостойкий;
• имеет эстетичный вид;
• позволяет комбинировать варианты оснований;
• не промерзает;
• отсутствует необходимость выполнять ремонтные действия.

Отрицательные качества:

• высокая стоимость;
• необходимо иметь определенные навыки работы;
• укладка только ручная;
• при неровных камнях необходимы дополнительные усилия;
• при проектной ошибке на прочность требуется организовывать дополнительное усиление.

Кладка «под лопатку»

Данная разновидность кладки выполняется горизонтальными рядами, толщина коих составляет не больше 25 см. Вначале проводят приколку камня. Пустоты заполняют раствором с щебнем (так называемая расщебенка), выполняют перевязку швов.

Толщина швов по всей длине ряда должна быть одинаковой и составлять не больше 15 мм. Однако сами ряды могут обладать разной толщиной.

Самый нижний ряд выполняют насухо, без раствора. Камни при этом используют крупные и направленные постелью вниз. Во втором и последующих рядах камень кладут в свежеуложенный раствор, осаживая его посредством трамбовки.

Пустоты между бутом заполняют мелким щебнем, которые потом заливают раствором – это позволяет целиком заполнить в кладке все пустоты. Используя пластичный раствор, продолжают вести кладку порядно с перевязкой швов.

Технология строительства ленточного бутобетонного фундамента

Процесс работы состоит из нескольких последовательных этапов:

• Нулевой цикл. В этом случае осуществляется расчистка земельного участка. Также оценивается состояние грунта. Измеряется уровень залегания грунтовых вод в местности. Только после получения этих данных можно приступать к следующему этапу.
• Подготовка строительной площадки. Удаляется верхний плодородный слой почвы, обычно толщиной до 50 мм. При помощи деревянных колышек и бечевки выполняется разметка, где будут выкапываться траншеи.
• Земельные работы. Поднятую землю из траншеи можно использовать для выравнивания участка. Если такой потребности нет, ее следует сразу вывезти.
• Сооружение подушки под фундамент. Для этого на дно траншеи выкладывается слой щебня и песка. Каждый слой хорошо утрамбовывается. Далее стелиться гидроизоляционный слой внахлест. За счет этого из раствора не будет уходить влага.
• После осуществляется заливка раствора, толщиной слоя до 150 мм. Этот слой должен полностью затвердеть. Благодаря этому уложенные сверху бутовые камни не будут вдавливаться. Плюс ко всему, камни между собой не должны касаться друг друга.
• Далее производится установка опалубки. Учитывая массу основания, установку укрепляющих балок необходимо устанавливать часто.
• Далее можно залить раствор слоем до 2500 мм. В него выкладывается бутовый камень. Он должен выглядывать ровно наполовину. Друг от друга они должны быть расположены с интервалом около 50 мм.

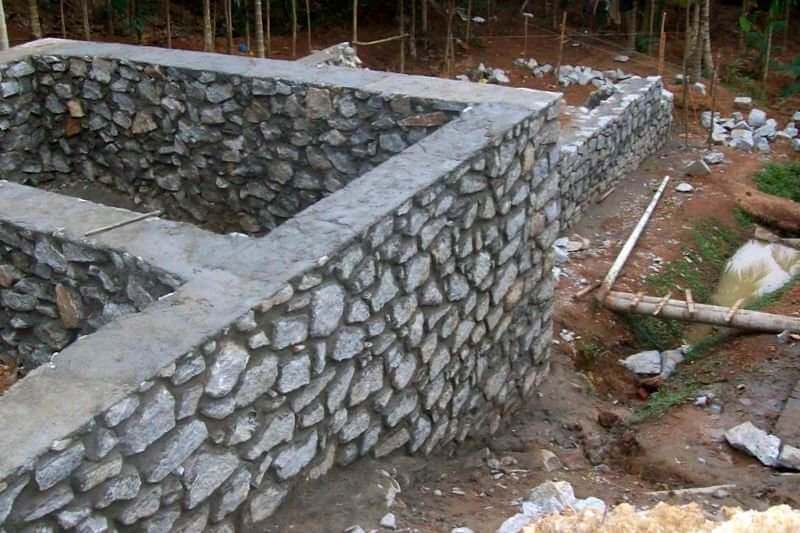

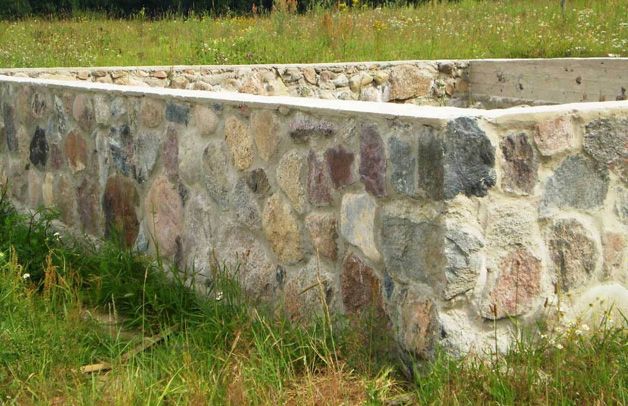

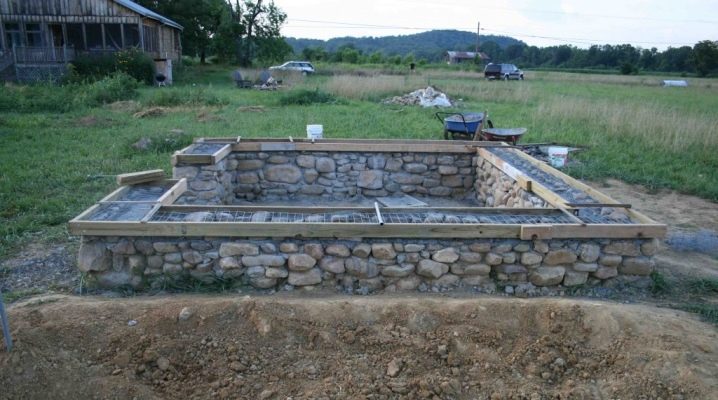

Рис 1.3: Готовый бутобетонный фундамент с выровненной поверхностью, полностью готовой к кладке стен

Совет эксперта! В первом ряде недопустимо выкладывать булыжники, имеющие острые концы, которые способны повредить гидроизоляционный слой.

• Швы между собой перевязываться не должны, поэтому кладка осуществляется в вертикальном направлении, при этом должна сохраняться горизонтальная линия.
• Далее заливается очередной слой раствора и таким же образом устанавливаются булыжники.

Весь этот процесс повторяется до тех пор, пока ленточный фундамент не достигает необходимой высоты. Самый верхний ряд должен быть полностью покрыт раствором и формируется ровная площадка для возведения несущих стен здания.

Основание из бута: плюсы и минусы

Стоит заметить, рассматривая фундамент бутовый ленточный, что это наиболее оптимальный вариант выполнения основания для самых разных домов. Для начала нужно изучить основные преимущества и недостатки конструкции.

Ленточный фундамент из булыжников – плюсы:

• Прекрасные показатели прочности – любые горные породы по показателю износостойкости дадут фору другим строительным материалам
• Стойкость ко влаге – камень, из которого строится фундамент, в природе постоянно испытывает влияние влаги и воды, но сохраняет свои свойства и физические характеристики
• Экологичность – чем не могут похвастать многие виды других строительных материалов (особенно современных)
• Длительный срок эксплуатации, равный примерно 150 годам

Основание из булыжников – минусы:

Особенности работы с бутовым основанием

Создавая бутовые фундаменты, нужно помнить об определенных нюансах. Так, первый слой бута выкладывают из камня только правильной формы, булыжники корректируют стамеской и молотком. Ленточное основание с бутом монтируют с усилением по углам из камней правильной формы. Поэтому количество булыжников с параллельными гранями изначально нужно закупить большое.

Если основание кладется раствором из цемента и щебенки, кладка обязательно должна выполняться слоями: каждый слой камня проливается цементной прослойкой, шаги желательно делать параллельными. Когда закладывается фундамент ленточный комбинированный (одновременно с бутом используются блоки или кирпич), нельзя игнорировать необходимость армирования проволокой сечением 12 миллиметров.

В процессе проектирования фундамента обязательно нужно точно рассчитать и продумать расположение вентиляционных каналов, правильно их смонтировать.

Правила укладки бута

Добывают бут посредством специального рода взрывов. Для работ с фундаментом следует отобрать те элементы, у которых есть две плоские стороны.

Кладка фундамента из бутового камня выполняется с применением раствора цемента принципом «под лопатку». Толщина шва между каждым из камней должна быть не меньше полутора сантиметров. Больше делать не рекомендуется, поскольку бут осядет, а само строение разрушится.

Укладка бутового камня

Камни перед закладкой необходимо почистить от разного рода загрязнений и немного намочить. Швы с минимальными размерами, а также прочность перевязки деталей фундамента будут способствовать задействованию фрагментов с разными размерами.

Вся работа по укладке бутового фундамента выполняется своими руками.

Снизу и по углам обычно располагают самые большие камни. За их счет добиваются устойчивости конструкции. Это порой бывает очень сложно, поскольку иногда нужно перевернуть бут не один раз, прежде чем найдется самый оптимальный вариант его расположения.

Чтобы увеличить несущую способность фундамента данного типа, под первый ряд камня заливают раствор цементной смеси. Та область, где бут будет отсутствовать, засыпается небольшими камешками. В последствие их можно будет использовать в качестве клиньев.

Все последующие ряды кладки выполняются с использованием более густого раствора.

Здесь уже используют камни толщиной не больше чем 30 сантиметров. Все элементы бутового фундамента укладываются так, что они с максимальной плотностью располагаются друг к другу и расход бетона при этом минимальный. Верхний ряд кладки должен перекрыть вертикальные швы нижнего ряда.

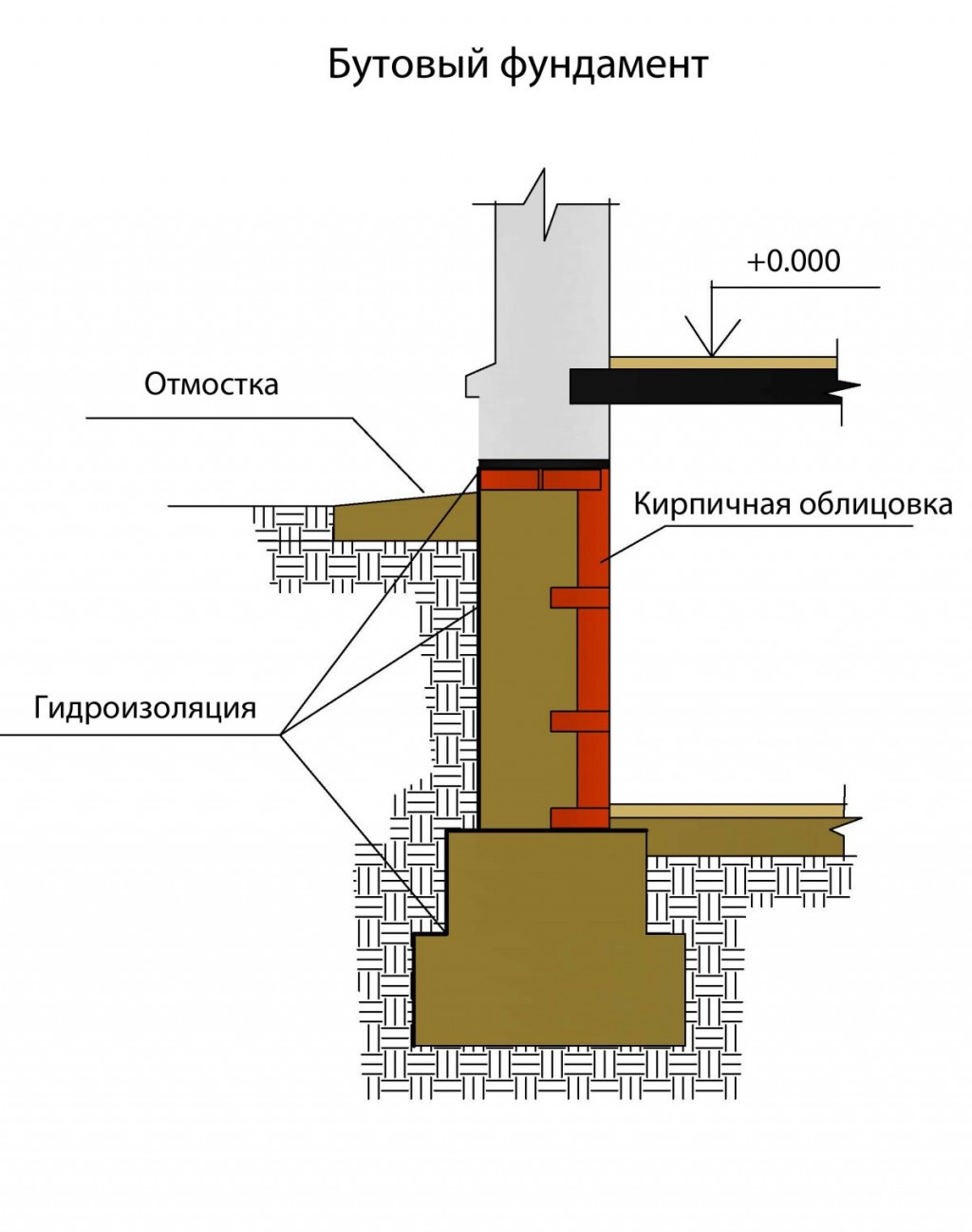

Расширить бутовую основу можно обустроив уступы, состоящие не менее чем из двух рядов. Связующие детали будущей конструкции должны быть правильно «перевязаны» верхней кладкой. И помните, что в некоторых местах недопустима чрезмерная нагрузка, поскольку за этим может последовать сдвиг камней и полное разрушение уложенных слоев.

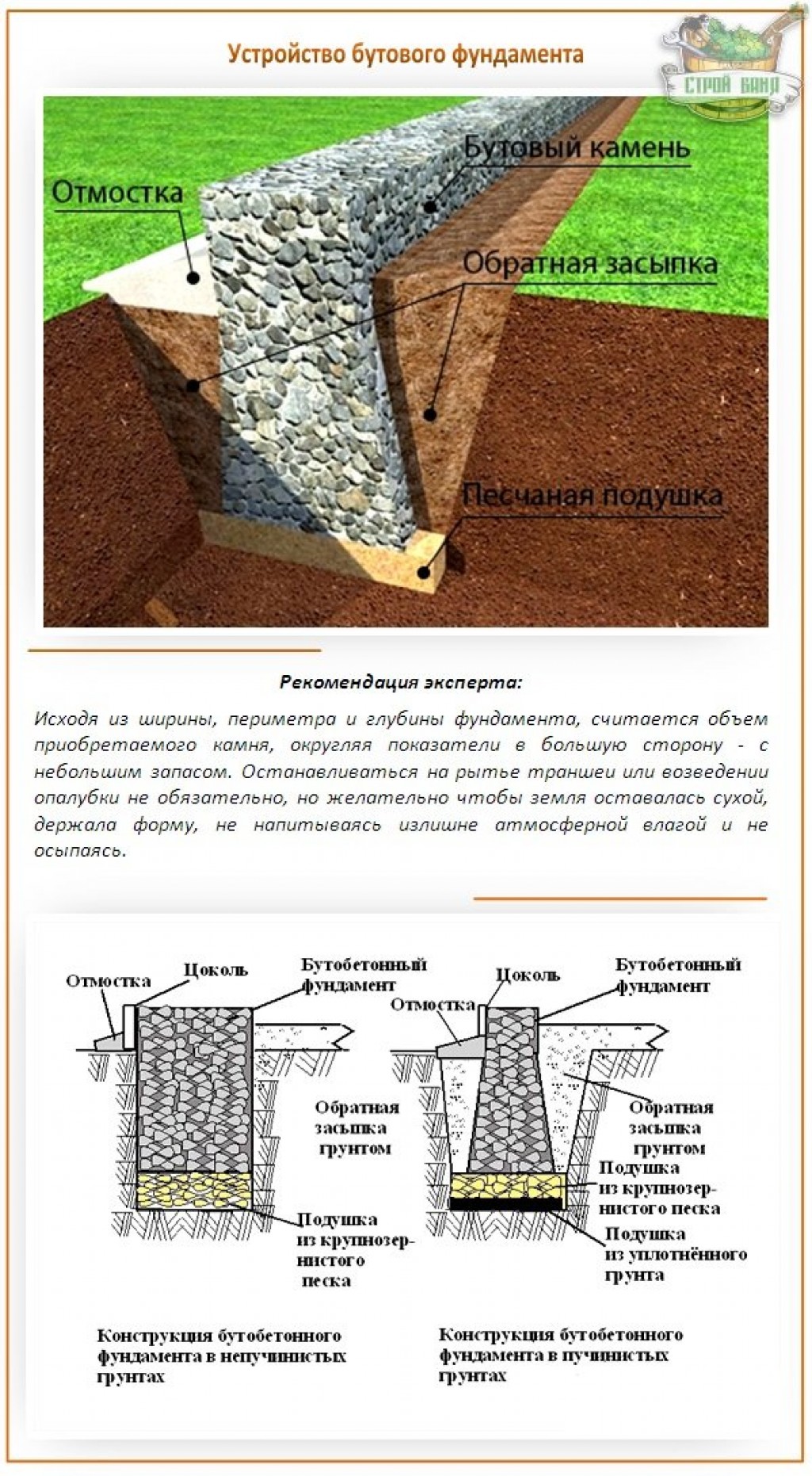

Устройство и виды ленточного фундамента

Фундамент – это то основание, которое призвано надежно поддерживать жилой дом или другое строение от обвала и разрушения. Для различных видов строений предусмотрены разные типы оснований, они рассчитываются с учетом веса здания и плотности грунта. Сегодня на сайте stroisovety.

org мы рассмотрим устройство ленточного фундамента, который является универсальным и применяется как при возведении зданий с достаточно большим весом, например, при строительстве многоэтажных домов, так и при строительстве коттеджей, гаражей, хозяйственных построек и других подсобных строений, так необходимых для нашей повседневной жизни.

Специалисты обращают внимание на то, что каждый проект является индивидуальным, поэтому технология ленточного фундамента предусматривает различную ширину и глубину. Для его заложения не требуется какая-то особая строительная квалификация, и все же от точного выбора конструкции фундамента, тщательного подбора материалов и правильного техничного исполнения работ зависит прочность и долговечность возводимого дома, коттеджа или любого другого строения. Из этого следует, что отношение к закладке фундамента должно быть однозначно серьезным.

Виды ленточного фундамента

Разновидности ленточного фундамента

Ленточный фундамент традиционно закладывают под здания с тяжелыми каменными, кирпичными или бетонными стенами, он может быть мелко-заглубленным и глубоким, при этом мелко-заглубленный ленточный фундамент менее трудоемкий, так как не требует рытья глубокого котлована и рассчитан на траншею глубиной 50-70 см в зависимости от плотности грунта.

Ленточные фундаменты надежны и прочны, но для их устройства требуется много материала, из-за чего они считаются дорогими, поэтому экономически целесообразно устраивать их на сухих, не пучинистых грунтах, то есть не подвергающихся замерзанию.

Даже если здание строится из более легких материалов, такой фундамент может играть роль заглубленного цоколя и служить одновременно основанием подвала или утепленного подполья.

Традиционное устройство ленточного монолитного фундамента предусматривает заливку бетона, заполняя одновременно всю опалубку, в результате чего получают цельную монолитную конструкцию из армированного бетона по всему периметру.

Такой вид фундамента считается универсальным и может применяться в различных климатических зонах под строительство малоэтажных зданий. А при более глубокой заливке и усилении армированного пояса фундамент способен выдерживать и большие нагрузки, что позволяет увеличивать этажность здания при строительстве на плотных грунтах.

Ленточный монолитный фундамент

Усиление основания ленточного фундамента

Вопрос, как увеличить прочность и одновременно уменьшить расходы, позволяет решить устройство свайно-ленточного или так называемого столбчатого фундамента. Это наиболее распространенный и в то же время дешевый вид основания.

Свайно ленточный фундамент

По затратам труда и расходу материалов он намного выгоднее экономически, особенно при глубоком заложении в пучинистых грунтах и при необходимости заливки ниже уровня замерзания. В таких случаях сверлятся шахты на необходимую глубину, армируются и заливаются бетоном. После чего поверх этих свай (или столбов) устанавливается опалубка и армируется в связке со сваями, в результате чего получают глубоко-заглубленный прочный фундамент.

Еще один вид основания из этой серии монтируется из отдельных элементов, бетонных блоков и подушек под них. Такой сборный ленточный фундамент может быть как мелко-заглубленным, так и глубоким. Он применяется в местностях с наличием грунтовых вод, при этом нижняя часть траншеи выравнивается подушкой из крупнозернистого песка.

Песок трамбуется, и на него укладывают бетонные подушки, которые имеют широкую пяту у основания и сужаются к верху под размер блока. Соединяются они цементным раствором, и после того как блоки выкладывают по всему периметру, устанавливается опалубка, укладывается арматура, затем заливается бетон, создавая монолитный армированный пояс.

Устройство опалубки

Надежная опалубка для ленточного фундамента обеспечивает правильную геометрию закладываемого основания. Монтаж таких конструкций требует внимательного и ответственного отношения со стороны исполнителя. Даже при том, что нижняя часть фундамента всегда неровная, нужно собрать опалубку таким образом, чтобы верхняя ее часть была горизонтально ровной.

Для этого траншея копается шире заданного размера для установки в нее деревянных щитов. Внутри ставятся распорки необходимой ширины, а верхняя часть выравнивается и скрепляется перемычками.

При закладке мелко-заглубленного фундамента важно помнить, что чернозем не может служить несущим основанием, поэтому глубина ленточного фундамента должна быть, как минимум, ниже этого слоя грунта. А заглубленный фундамент, в основном, используется при строительстве зданий, имеющих подземные гаражи или подвальные помещения, в местах с большими перепадами высоты почвы, а также на песчаных грунтах. В остальных случаях применяются более дешевые варианты, которые предусмотрены каждым отдельно взятым проектом.

Несмотря на то, что устройство ленточного фундамента не предусматривает специальной квалификации, эта часть строительных работ является самой важной в плане надежности. Полная расчетная нагрузка на основание будет достигнута только по завершении всех работ, а иногда и после заселения людей, поэтому при монтаже самого фундамента очень важно выдерживать все технические нормы, предусмотренные проектом: количество, диаметр и схемы укладки арматуры, а также соответствие марки бетона.

Раствор для фундамента из бутового камня

Оптимальные условия для устройства фундамента из бутового камня – положительная температура до +25 °С и влажность не менее 50 %. Для замешивания раствора подходит портландцемент марок М300, М400 или М500. Песок должен быть без примесей. Они снижают прочность раствора.

Песок с цементом смешиваются в пропорциях 3:1. При устройстве бутобетонного фундамента в раствор можно добавить 3 части щебня. Его фракция должна быть не крупнее 5 × 20 мм. При добавлении воды необходимо следить, чтобы смесь не получилась слишком густой. В этом случае снизится ее текучесть и она не заполнит полностью пустоты между камнями. Кроме того, при заливке в растворе могут образоваться пузырьки воздуха, которые приведут в дальнейшем к разрушению участка шва и ослаблению прочности конструкции.

Основные характеристики

Бутовая конструкция

Бутовый и бутобетонный ленточный фундамент относятся к разряду конструкций мелкого заложения и используются в основном для индивидуального строительства малоэтажных зданий (1–2 эт.) своими руками. Сооружения данного типа весьма эффективны для возведения частного дома на пучинистых основаниях, и в условиях высокого расположения грунтовых вод.

Виды оснований из природного камня

Фундаменты бутобетонные позволяют в полной мере применить строительные материалы, распространенные в данной местности, что значительно повышает экономическую выгоду от использования такого типа конструкций.

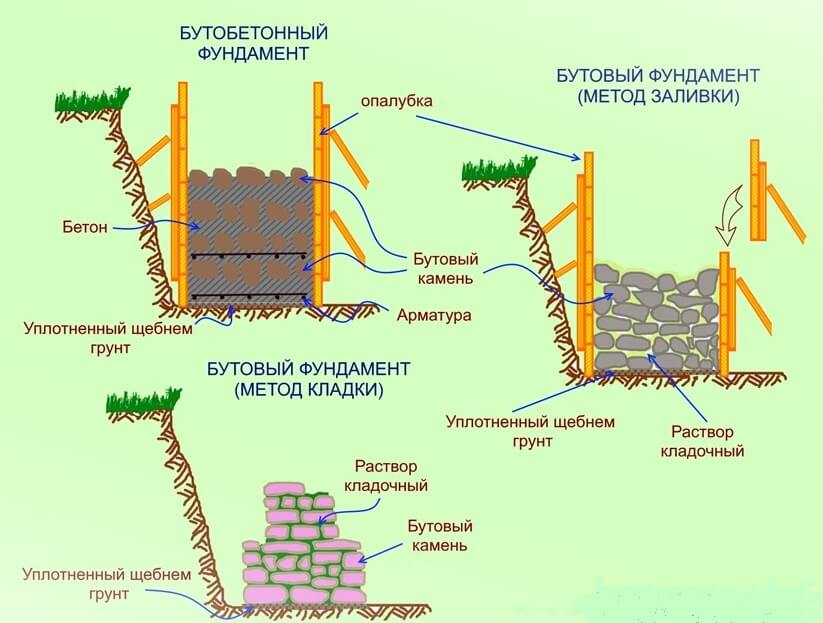

Виды кладки

В зависимости от характеристик грунтового основания, бутовые и бутобетонные ленточные фундаменты могут выполняться двумя способами:

• в опалубке — для слабых грунтов (песчаные, супесчаные);
• в плотных грунтах — без опалубки: кладку ведут враспор по стенкам траншеи;

В роли опалубки выступают щиты, сколоченные из обрезной доски толщиной 40 мм, а также могут использоваться отходы ДСП или плоского шифера.

Бутовые

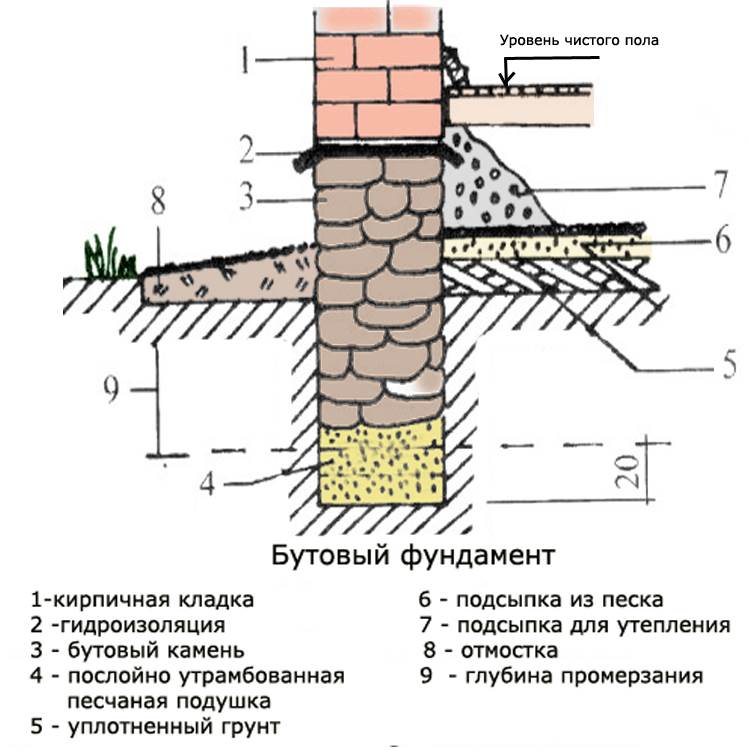

Бутовый фундамент — это сооружение из природных камней имеющих неправильную форму в виде двух примерно параллельных поверхностей (постелей).

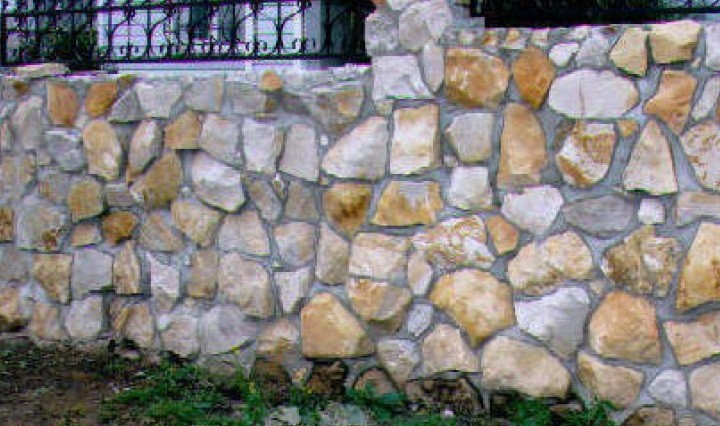

Бутовая кладка

В качестве материалов для бутовых сооружений используют камни горных пород:

• известняк;
• туф;
• гранит;
• песчаник;
• булыжный камень и другие подобные материалы.

Применяемые для кладки камни обычно имеют калиброванные размеры 20×30 см, массой до 30 кг. Если бут большей величины, то его предварительно готовят — раскалывают на нужные фракции, подгоняя при этом его геометрические параметры под форму параллелепипеда. Такой вид работ носит название — плинтовка.

Кувалда

Для плинтовки кладочных камней обычно используют кувалду весом 4,8 кг, а для более точной обработки применяют кулачок — это заостренный молоток массой 2,3 кг. Этим же инструментом расщебенивают или осаживают камень при бутовой кладке.

Молоток-кулачок

Кроме названных приспособлений, в процессе возведения конструкций используют те же инструменты, что и при выполнении кирпичной кладки. Бутовая кладка рекомендована для конструкций, не подвергающихся значительным растягивающим напряжениям, а также при наличии дешевого местного материала (бута) и малых объемах сооружения.

Для ведения кладки используют растворы, марки которых должны соответствовать параметрам, указанным в таблице ниже.

Рекомендуемые марки растворов

Бутобетонные

Ленточный бутобетонный фундамент состоит из бетонной подвижной смеси, в которую равномерно горизонтальными рядами вдавливают бутовые камни. Количество природного камня должно соответствовать половине общего объема конструкции.

Бутобетон

Для бутобетонного сооружения применяются те же стандарты что и для бутовой кладки, кроме одного отличия —камни допускается применять не расколотыми. Однако, геометрический размер используемого бута не должен быть больше 1/3 ширины сооружаемой конструкции.

Еще один важный момент — бетоннобутовый фундамент, независимо от состояния грунтов, всегда возводится с применением щитовой съемной опалубки. Из положительных свойств — цена возведения бутобетонных конструкций ниже, чем стоимость аналогичных по объему бутовых, и приравнивается к затратам по устройству монолитных ленточных конструкций.

Зачем нужна подушка под фундамент дома

Зачем нужна противопучинная подушка под фундамент при строительстве дома?

Противопучинные подушки под фундамент дома рекомендуется применять при высоком уровне грунтовых вод, на пониженных участках и участках, имеющих значительный уклон там, где отсыпкой грунта целесообразно повышение уровня планировочной поверхности площадки дома. Вокруг фундаментов отсыпка производится непучинистым грунтом. Такое поднятие уровня планировочной поверхности в ряде случаев имеет существенное значение для обеспечения надежности и экономичности фундаментов.

На пониженных участках отсыпкой, последующей планировкой и устройством ливнестоковой системы обеспечивается отвод ливневых и паводковых вод от дома на периферию участка. На участках с уклоном отсыпкой обеспечивается одинаковая глубина промерзания пучинистых грунтов под фундаментами в разных частях дома. Уменьшается глубина промерзания пучинистого грунта и, следовательно, понижается степень пучинистости промерзающего основания.

При высоком уровне грунтовых вод отсыпкой достигается понижение их уровня от планировочной поверхности. Становятся более благоприятными условия для устройства цокольного этажа, технического подполья, погреба. Уменьшается объем вынимаемого грунта, в бесподвальном варианте он может сводиться к снятию плодородного слоя грунта в местах расположения фундаментов и дернового слоя под отмосткой.

Невентилируемые канализационные стояки

Отвод сточных вод предусматривается по закрытым самотечным трубопроводам. Участки сети прокладывают прямолинейно. Изменение направлений прокладки трубопроводов и присоединение приборов производят с помощью фасонных частей. При этом нельзя допускать изменения уклона прокладки на участке отводного (горизонтального) трубопровода.

В домах небольшой этажности канализационный стояк можно устраивать и без вытяжки. В этом случае стояк должен заканчиваться прочисткой, которая устанавливается в раструб прямого отростка крестовины или тройника на уровне присоединения к этому стояку наиболее высоко расположенных приборов.
