Бетонные водостоки — плюсы и минусы 6 видов водоотводных лотков

Какие есть виды лотков?

Лоток из бетона — по виду несложная конструкция, состоящая из половины желоба, который накрыт решеткой. Возможен выпуск в форме полукруга, полуквадрата — в зависимости от места установки и назначения. Лотки бывают таких видов:

• Прикормочные. Применяются там, где будут проходить небольшие потоки жидкости: у дорог, для дренажной системы у дома, на трассе. Имеют наименьший диаметр стока.
• Гаражные. Имеют большую высоту — до 10 см и хорошую проходимость — при попадании внутрь песка либо других мелких частиц не забиваются. Используются на участках, где не нужно поглощать много воды.
• Коттеджные. Глубиной более 15 см. Могут отводить больше жидкости, чем гаражные. Для защиты от повреждений накрываются крышкой.
• Дорожные. Глубиной более 19 см, в ширину — до 16 см. Эффективны при таянии снега, ливнях и прорывах. Водостоки применяются при постоянных нагрузках, при большом количестве жидкости сгибаются только в одном месте, что является преимуществом.
• Канальные. Применяются на проблемных участках железной дороги, болотистых почвах. Глубина желоба достигает 60 см, ширина — в два раза меньше. Нет гнезда для решетки.
• Телескопические. Используются для отлива воды на участках, расположенных под уклоном.

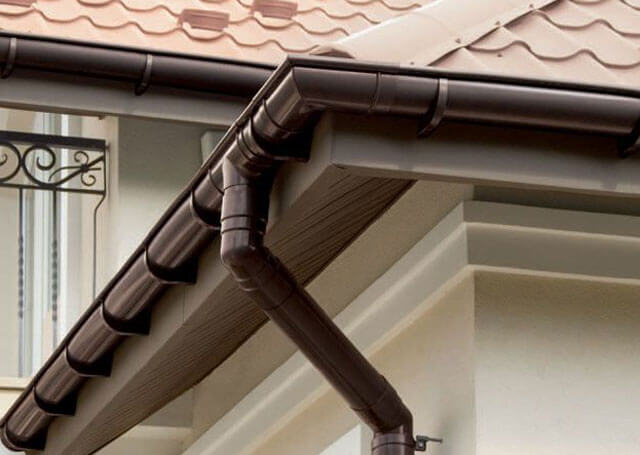

Что такое водосток и почему так важно правильно его организовать

Крыша считается законченой только после того, как будет монтировать водосток. Он выполняет очень важные функции:

1. Защита. Эта система отводит воду от стен и фундамента здания. При отсутствии водостока повышенная влажность из-за стекающей с крыши воды является причиной разрушения цоколя, причём появится эта проблема может уже после 5–10 лет эксплуатации дома. А всё из-за того, что вода, стекая с крыши, по фундаменту проникает в грунт, который размывается.
2. Сбор воды с крыши, как дождевой, так и талой. Этой водой в дальнейшем можно успешно пользоваться для полива цветов и огорода. Для сбора достаточно желоба водостока направить в бочку или другую ёмкость.
3. Декор экстерьера дома. Если сделать водоотлив своими руками, например, из подручных материалов, его можно выполнить в стиле экстерьера дома, а также весьма необычных форм.

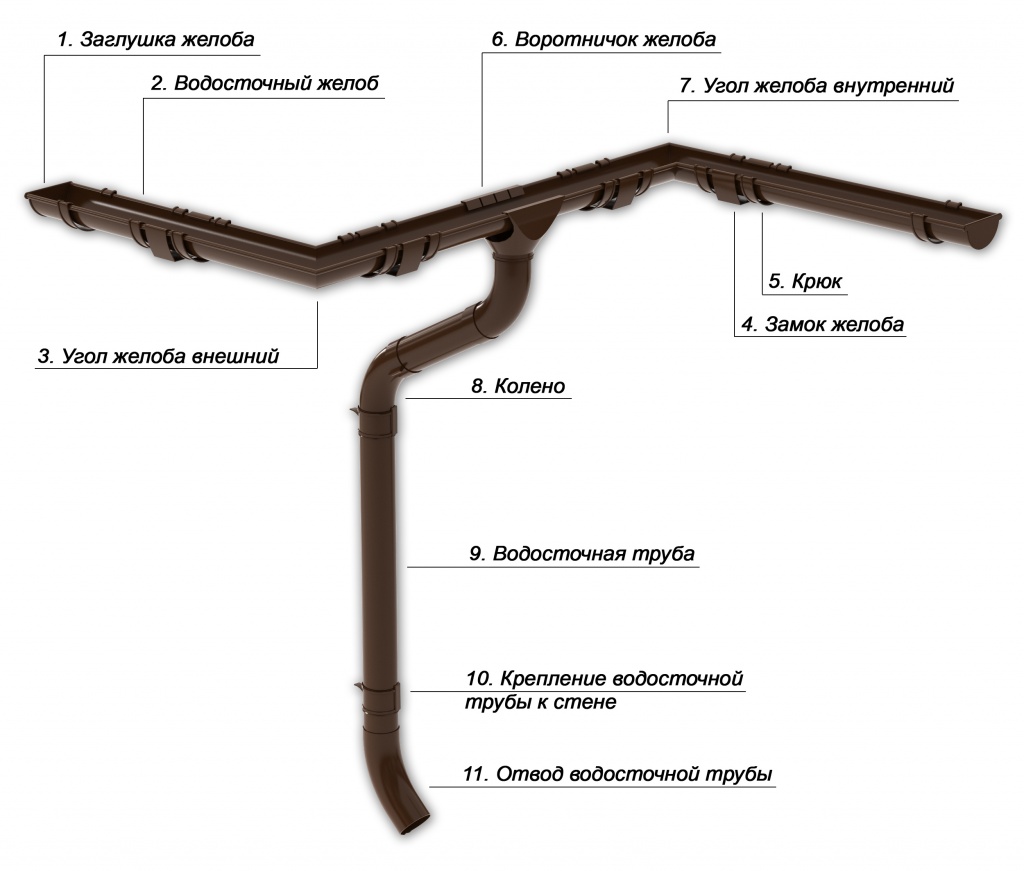

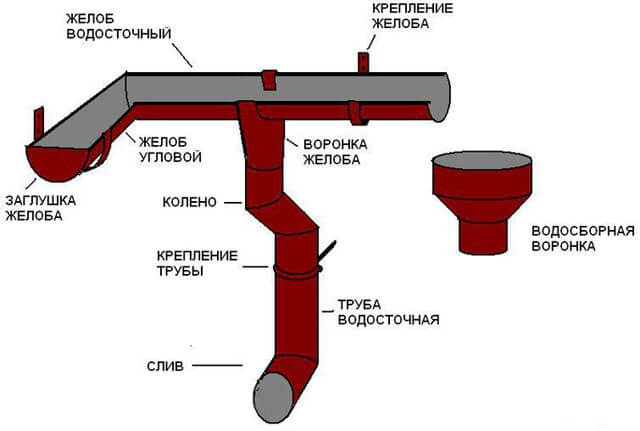

Водосток состоит из:

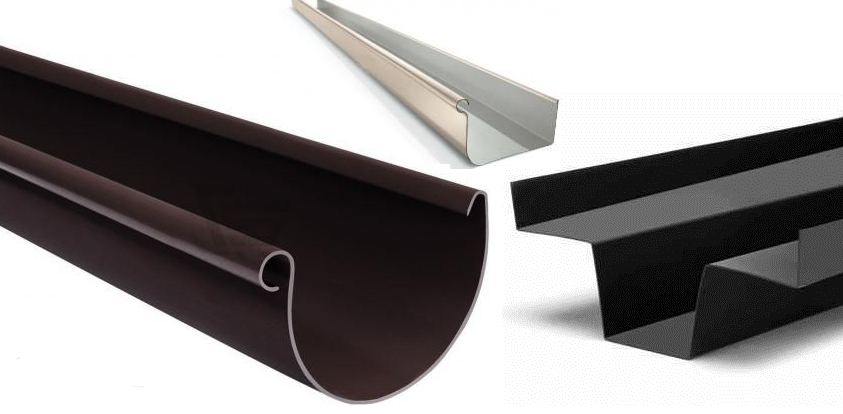

• желоба — собирает воду со скатов крыши и направляет её в трубы;

  Жёлоб водостока собирает воду с крыши

• воронки или ливнеприёмника — является соединительным элементом между жёлобом и трубой;

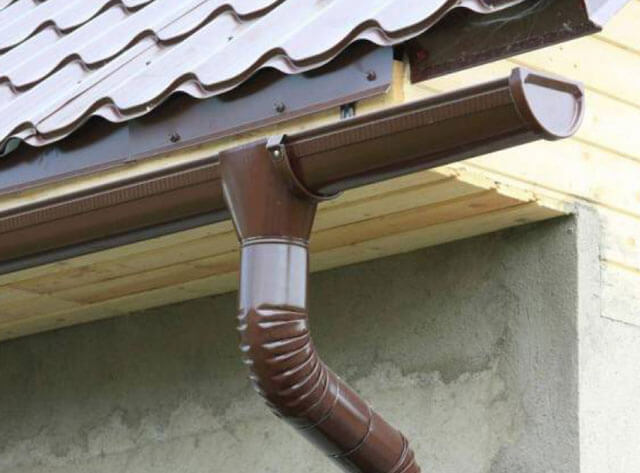

  Через воронку водостока вода попадает в трубу

• водосточной трубы — отводит воду в дренажную систему или водосборник;

  Водосточная труба отводит воду от стен

• углов и поворотов — позволяют монтировать цельную водосточную систему крыши, обойти все выступающие элементы;
• заглушек — устанавливаются в тех местах, где не предусмотрены воронки, желательно располагать их в самой высокой точке системы;

  Заглушки устанавливают с целью запретить воде вытекать не через воронку

• крепёжных элементов.

Все элементы водосточной системы обязательны к использованию

Общие понятия о водоотведении

Водоотвод на даче – это целый комплекс различных сооружений, которые призваны отводить воду из жилых и хозяйственных строений. Для правильного проектирования и устройства канализации нужно знать, какие системы водоотведения существуют, для чего они предназначены и чем отличаются друг от друга.

Принципы классификации систем водоотведения

Все системы можно разделить на три больших типа:

1. Промышленная канализация (в данном случае рассматриваться не будет),
2. Ливневая канализация,
3. Хозяйственно-бытовая.

Последняя делится еще на два типа: централизованная и автономная. Централизованную канализацию устраивают в населенных пунктах. А вот для частных домовладений применяется автономная система водоотведения.

Кроме того, канализация делится на внутреннюю и наружную. Внутренняя включает в себя все оборудование для водоотведения, которое смонтировано внутри помещения: сантехника, трубопроводы, фильтры. Наружная система состоит из труб, очистных сооружений, насосных станций (если они есть), смонтированных на улице.

Наружное водоотведение (канализация) бывает разной по своему устройству.

• Общая (общесплавная) канализация. Все виды сточных вод (бытовые, ливневые) удаляются вместе. Преимущество такого устройства заключается в том, что упрощается обслуживание, а также снижаются затраты на строительство водоотвода.
• Раздельная канализация. Бытовые сточные воды удаляются отдельно от ливневых.
• Полураздельная канализация. Воды отводятся по разным путям, но в итоге соединяются в одном коллекторе.

Для дачи чаще всего используется полураздельная система. В этом случае все бытовые сточные воды удаляются по трубам, а ливневые воды по большей части поступают в лотки для водоотвода. Реже встречаются раздельные системы. Они устраиваются с тем, чтобы собирать ливневые воды в отдельные емкости и в дальнейшем использовать либо для бытовых нужд, либо для полива.

Бетонные водосточные желоба – особенности, преимущества и этапы укладки

Любой приусадебный участок нуждается в системе поверхностного водоотвода, вне зависимости от глубины залегания подземных вод. Иначе во время продолжительного дождя или в период таяния снега повсюду будет грязь, слякоть и многочисленные лужи, постепенно превращающиеся в болота.

Даже песчаный грунт не в состоянии постоянно впитывать влагу, а о глинистой почве и говорить не стоит. Чтобы избежать подобных ситуаций, вдоль строений, дорожек, въездов и бассейнов укладывают пластиковые или бетонные водосточные желоба, которые являются основной частью линейных водоотводов.

Подобные конструкции встречаются на парковках, улицах города, спортивных площадках, возле складов и гаражей.

Особенности бетонного водостока

Основным предназначением водостока является отвод дождевой или талой воды к дренажному колодцу или дождеприемнику, а в упрощенном варианте – к месту сброса. Бетонные водостоки состоят из отдельных готовых желобов, а по форме они различаются:

• на мелкие – открытые полукруглые желоба;
• на углубленные – имеющие в поперечном сечении форму четырехугольника и закрывающиеся сверху решеткой.

Открытые водостоки достаточно безопасны и удобны в обслуживании, но в случае сильного ливня они не справляются с потоками воды. Углубленные бетонные желоба прикрываются металлическими защитными решетками во избежание травм и для возможности беспрепятственного проезда транспортных средств.

Решетки предохраняют водостоки от попадания внутрь крупного мусора, но чистить лотки требуется периодически.

Бетонный желоб может выполнять дополнительную функцию – декоративную. Часто при укладке тротуаров используют разные виды, формы и цвета плитки. Водосток, в этом случае, может стать своеобразным разделителем.

Как делаются бетонные желоба

В заводских условиях водосточные желоба из бетона изготавливают двумя способами:

• вибропрессованием;
• вибролитьем.

Метод вибропрессования является наиболее прогрессивным, а изделия, в этом случае, получают наилучшие эксплуатационные характеристики:

• надежность – высокую устойчивость к воздействию воды, агрессивным средам и механическим ударам;
• экономичность – бетонные желоба являются наиболее бюджетным вариантом при организации водостока;
• универсальность – возможность использования в различных местах, от загородного участка до грузовых терминалов;
• самоочищаемость – гладкие стенки практически не покрываются наслоениями из грязи и не забивают систему, хотя время от времени ее необходимо прочищать;
• влагостойкость – при вибропрессовании из бетонной смеси максимально удаляются пузырьки воздуха, что делает готовые изделия прочными и плотными. В результате – влага не впитывается, поэтому бетонные желоба не разрушаются при отрицательных температурах.

При изготовлении желобов используют прочные виды бетонов. Укрепляют конструкции армированием с помощью стальных каркасов. Некоторые производители для своей продукции используют фибробетон. В качестве армирования здесь используется фибра, представляющая собой:

• обрезки тонкой проволоки;
• металлические волокна;
• полимеры;
• отходы, остающиеся при производстве гвоздей и др.

Изделия из фибробетона получаются легче железобетонных, материал обладает повышенной трещиностойкостью и пониженной деформативностью.

Купить бетонный водосточный желоб можно в крупных торговых точках, специализирующихся на продаже стройматериалов, или непосредственно на производственных складах компаний-производителей. Стоимость продукции зависит, в основном, от конфигурации и размеров лотка. Мелкий желоб будет стоить дешевле более глубокого, так как материала на него пойдет меньше.

Монтаж бетонного желоба

Основным условием при устройстве водостока является правильная организация его уклона, оптимальный размер которого должен находиться в пределах 0,1-0,2 процента. При меньшем уклоне вода будет просто застаиваться.

Добиться требуемого уклона можно одним из способов:

• за счет естественного перепада высот;
• устанавливая бетонные желоба, имеющие разную глубину;
• используя специальные лотки с внутренним уклоном.

Все желоба должны иметь прочное соединение с основанием и между собой, во избежание каких-либо сдвигов вследствие воздействия водных потоков.

На начальном этапе выкапывают траншею с необходимым уклоном, шириной вдвое большей бетонного желоба. Ее глубина складывается из нескольких величин:

• толщины защитно-декоративной решетки;
• высоты лотка;
• толщины бетонного основания;
• размеров щебеночной и песчаной подушки.

Следует заметить, что правильное расположение верхней поверхности решетки должно находиться на расстоянии 3-5мм ниже уровня основного покрытия (плитки, асфальта, бетона).

Дно траншеи выравнивают песчаной подушкой, толщина которой зависит от организации уклона водостока. Сверху насыпают слой щебня и заливают дно тощим бетоном марки М50 или М75 на высоту 10см. Сверху устанавливают заранее соединенные желоба (они имеют с одной стороны шпунт, а с другой – паз), фиксируют их, а пазухи заливают тем же бетонным раствором. На конечном этапе лотки закрывают защитными решетками, в зависимости от конструкции водостока.

Специалисты рекомендуют перед началом монтажа бетонных желобов натянуть шнур, чтобы определиться с верхним уровнем укладки.

Правильно спроектированная и смонтированная водосточная система из бетонных желобов поможет сохранить любые строения и продлит срок их службы.

Специфика установки водостоков и необходимые инструменты

Во время установки водостоков для крыши рекомендуется обратить особое внимание на монтаж кронштейнов. Монтаж этих крепёжных элементов выполняется с учётом одного правила: желоба должны располагаться под определённым уклоном в сторону воронок. Уклон желобов влияет на скорость удаления стоков и может варьировать от 3 до 10 мм.

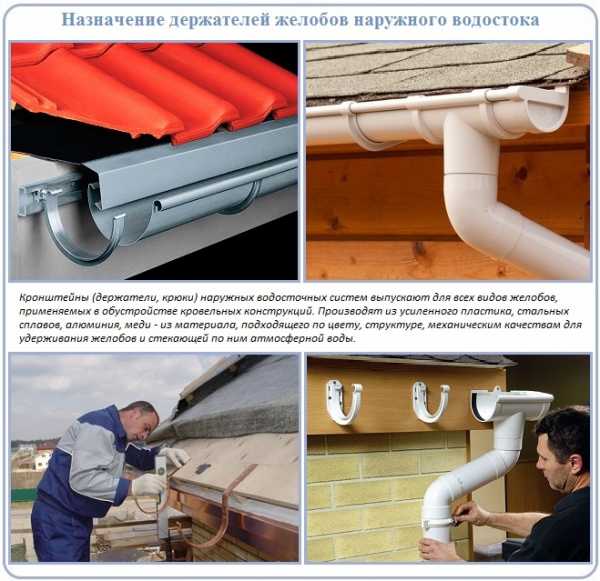

Крепления для желобов должны быть надежными и располагаться равномерно по всей длине конструкции

В случае если длина фронтона кровли меньше 10 м, то тогда наклон производится в одну из сторон. Когда длина фронтона превышает 10 м — в середине располагают дополнительную воронку и водосточную трубу.

Монтаж водостоков для крыши своими руками требует точного расположения кронштейнов. Как правило, для организации уклона один из кронштейнов крепят к самой высокой точке. Далее, производится монтаж нижнего фиксаторного элемента (с учётом необходимого уклона). После установки верхнего и нижнего кронштейнов, между ними натягивается шпагат, по которому производится монтаж остальных крепёжных элементов.

Специалисты рекомендуют перед началом работ по организации уклона проверить линию, на которую вы ориентируетесь. В большинстве случаев такой линией является ветровая доска, которая не всегда располагается ровно по уровню.

В зависимости от габаритов свеса кровли производится подбор точек для стока атмосферных осадков. Если свес крыши имеет длину менее 10 метров, то тогда монтируется 1 сток. Если длина свеса превышает десятиметровый показатель, то тогда необходимо организовать 2 стока.

Для установки водоотводной коммуникации необходимо иметь в наличие следующие инструменты:

• уровень (гидравлического типа);
• специальное приспособление для изгибания крюков;
• верёвка;
• измерительная рулетка;
• маркер (для разметки);
• ножовка (по металлу);
• заклёпочные клещи;
• дрель;
• молоток;
• клещи;
• ножницы по металлу.

Выбор крепежных элементов зависит от типа водостока и материала, из которого он изготовлен

Некоторые правила монтажа

Устройство такой системы, как водосток, предполагает наличие некой технологии, то есть последовательности действий. Кроме того, имеет такая работа и ряд особенностей, которые можно описать следующими основными правилами:

• Монтаж трубы своими руками должен быть осуществлен на минимальном расстоянии от стены здания в 5 см. Если прикрепить трубу вплотную к стене, то она будет постоянно влажной;
• Водосток должен иметь некий уклон. Прежде всего, это касается желобов. Уклон следует сделать в сторону воронок. Это не позволит жидкости скапливаться и переливаться через края желобов;
• Все стыки и места крепления необходимо герметизировать. Для водостоков применяется и специальный клей, и метод холодной сварки, и резиновые уплотнители.

Крепление водостока

Надо сказать, что каждый из перечисленных вариантов герметизации имеет свои положительные и отрицательные стороны:

• Резиновые части отлично переносят даже сильные механические воздействия, хорошо предохраняют системы водостоков от протекания. Однако они очень чувствительны к высоким и низким температурам, а нормально функционировать могут только при не очень высоких положительных показателях;
• Клеевое соединение способно обеспечить надежное соединение и полную герметизацию, но разобрать такой вид водостоков уже не удастся;
• Холодная сварка обеспечивает самое надежное соединение и самую высокую степень герметизации. Однако при изменении линейных размеров элементов водостоков, они просто растрескиваются.

В итоге, какое крепление сделать своими руками, решать каждому самостоятельно.

Принцип действия ливневки

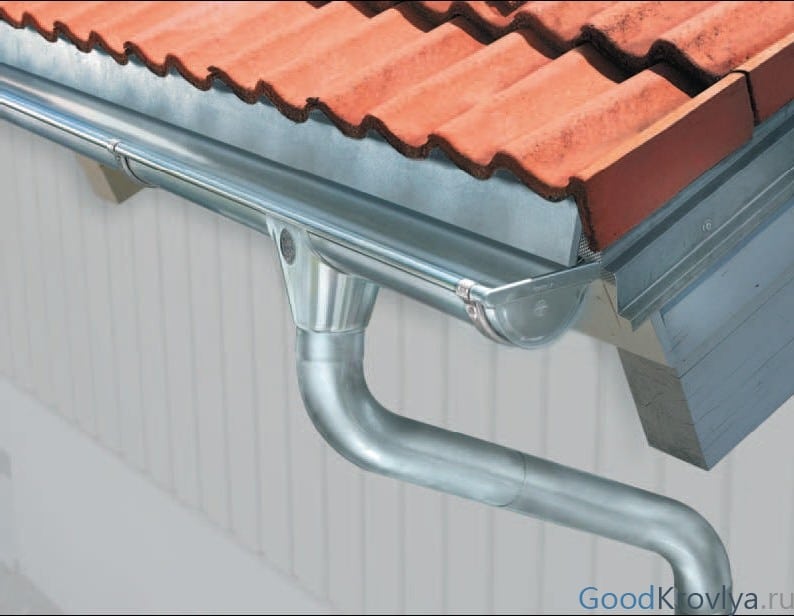

На крыше дома располагаются все основные желоба, куда стекаются природные осадки с кровли, а также воронки и трубы, вся система в комплексе отвечает за сбор воды на поверхности крыши. Кроме этого, на крыше должны быть установлены дождеприемники и колодцы водосбора, а также трубы, проложенные в земле, которые отнесут воду в коллектор. Также применяются фильтры, заглушки, сифоны, они должны способствовать лучшей работе всей системы в целом.

Стекающая с крыши вода попадает в желоб, после этого в воронки и систему отводных труб, затем водный поток поступает в дождеприемник и в трубы под землей и уже оттуда в коллектор. Вся система должна быть выполнена правильно, иметь нужный угол наклона, чтобы вода без проблем могла попасть в конечный пункт водосбора. Если кровля неплоская, то это упрощает систему сбора и отвода воды.

На плоской крыше сделать систему непросто, здесь нужно делать уклон в конструкции кровли, чтобы вода могла попасть к приемным воронкам. Водосточные трубы с такими кровлями располагаются внутри здания на небольшом расстоянии от его стен. Вода поступает в наружную ливневую канализационную систему, обходя общую домовую.

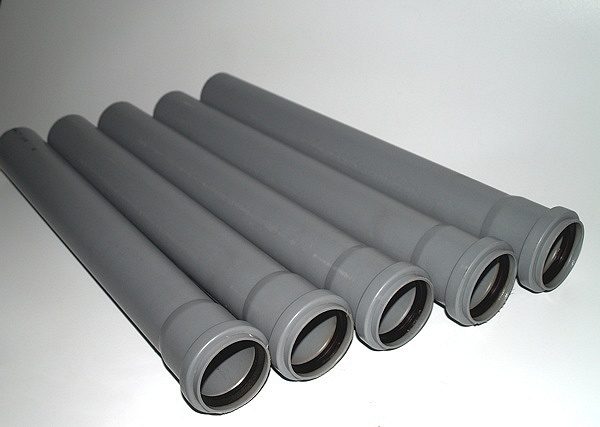

Систему водостоков можно выполнить из нескольких видов материалов — ПВХ, металла, бетона. Если выбирать желоба из пластика, то они не настолько прочны как металлические, но они не подвержены коррозии. Конструкция в целом получается легкой и удобной для монтажа. Грязь на пластиковых водостоках не оседает, а это не препятствует свободному току воды. Пластиковые желоба не издают шума, но боятся морозов.

Бетонные желоба можно назвать самыми надежными и долговечными, они не подвержены коррозии. Их хорошо устанавливать для водостока по периметру отмостки дома, они смогут обеспечить качественный дренаж и сохранить в целости фундамент строения. Отличные качественные характеристики, невысокие цены делают бетонные желоба для дренажа очень выгодными, поэтому они пользуются большим спросом.

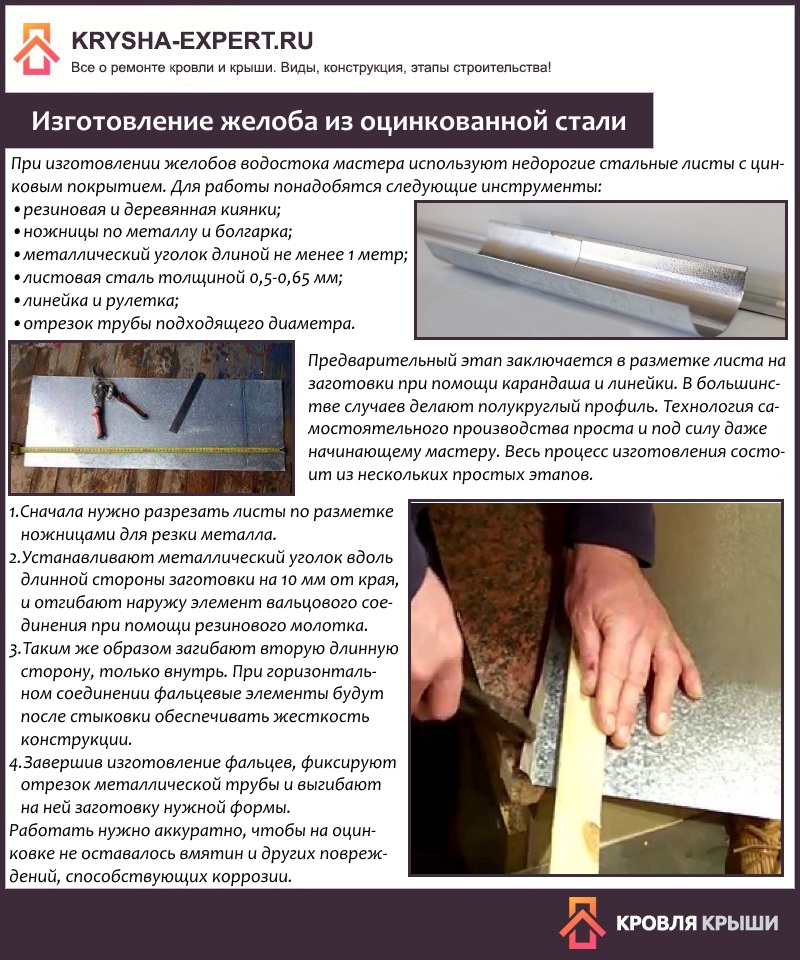

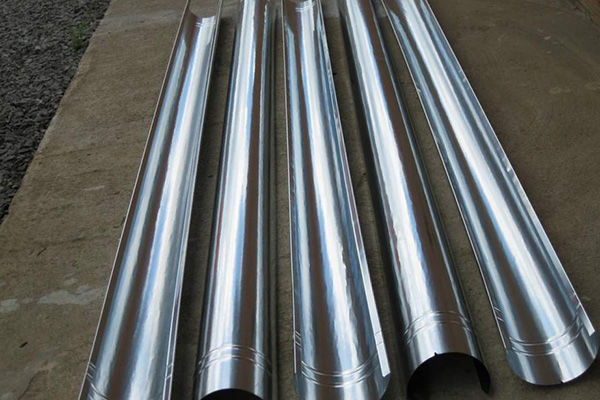

Металлические желоба делаются из стали, меди, алюминия, они также могут иметь одностороннее или двухстороннее покрытие из полимера, которое будет в дальнейшем служить ему защитой от коррозии. Недорогим вариантом является оцинкованная сталь, ее можно дополнительно окрасить.

Есть изделия из горячей оцинкованной стали, которую покрывают полимерным покрытием или грунтовкой. За счет этого фасад дома всегда выглядит привлекательно, покрытие также помогает продлить срок службы желобам.

Линейный водоотвод представляет собой систему из углубленных лотков – водосборных каналов и желобов. Система соединяется с ливневкой, которая может быть изготовлена из различных материалов. Цена изделия будет зависеть от материала, из которого выполняются элементы для стока талой и дождевой воды. Ниже приведены примерные цены на стандартные металлические изделия для устройства водосточной системы.

• Желоб водосточный — в него поступает вода, перед тем как попасть в водоотвод и водосточную трубу – 286 рублей за 2 метра.
• Угол желоба — используется для изменения направления водного движения – 294 рубля.
• Канадка — используется для отвода воды из водостока в трубу – 206 рублей.
• Труба водосточная — по ней стекает вода вдоль фасада здания, ее цена за 2 метра 440 рублей.
• Тройник — служит соединением для труб, которые собирают воду из разных сторон в один сток, цена изделия 658 рублей.
• Воронка выпускная — важный составной элемент, с ее помощью вода из желоба поступает в водосточную трубу, стоимость 165 рублей.
• Колено нижнее — крепится у отмостки здания, чтобы вода не попадала на фундамент, цена 123 рубля.
• Колено универсальное — предназначено для изменения направления потока воды в водосточном стояке, цена 123 рубля.
• Воронка водосборная — в нее поступает вода, перед тем как попадет в водосточный стояк, стоимость 290 рублей.

Как сделать оригинальные водостоки своими руками из подручных материалов

Здравствуйте, дорогие читатели блога.

Сегодня мы поговорим о такой интересной теме, как сделать оригинальные водостоки своими руками из подручных материалов. Возможно, что большинство из Вас решит поручить эту работу профессионалам, а можно просто заказать в одном из многочисленных магазинах. Но как сделать водосток именно так, как Вам хочется, чтобы потом ни о чём не сожалеть и не переживать «эх, надо было вот это немного иначе соорудить»?

Такой проект можно и нужно сделать самостоятельно. Это легко! В этой статье я расскажу о том, как сделать водосток из подручных материалов. Речь пойдёт об обычных пластиковых бутылках, которые мы привыкли выбрасывать. Тем более, что трубы для водослива из оцинкованной стали, всё реже выбираются современными домовладельцами по целому ряду причин.

Что нам понадобится?

В первую очередь запаситесь пластиковыми бутылками, они сейчас не дефицитны, у каждой семьи за короткое время скапливается их избыточное количество, если их не выкидывать. И чем больше их будет, тем длиннее получится ваш водослив. Лучше всего использовать стандартные на 1,5 л. Но обратите внимание на их форму: изогнутые и фигуристые нам не подойдут, необходимо выбрать ровные цилиндры. Это очень важно весной, когда лёд может застревать в выемках.

Выбирайте коричневые бутылки, они будут смотреться гармоничнее на природе и скрывать мелкий мусор.

Пластиковые бутылки – наш основной материал, но также нам потребуется проволока для крепежа, алюминиевая или металлическая с оцинковкой во избежание коррозии, а также кронштейны для крепежа к стенам здания, если Вы не будете прикреплять лёгкую конструкцию прямо к крыше, но об этом позже.

Инструментарий для создания наших водосточных систем

В первую очередь запаситесь острыми ножницами или канцелярским ножом, они необходимы для разделения бутылки на функциональные части. Серединка длиною в 15-20 сантиметров составит основную конструкцию трубы для слива с крыши.

В качестве заглушек применяют донышки пластиковых бутылок, так что не торопитесь их выкидывать, когда разделаете бутылку. Такие донышки не дают пройти воде там, где вам этого не надо, ведь наверняка ваша конструкция получится довольно сложной, повторяя изгибы дома.

Второй важный инструмент – мебельный степлер. Пластик бутылок довольно тонок, поэтому даже если у вас нет специального мебельного или строительного степлера, попробуйте взять надежный канцелярский. К степлеру надо не забыть скобки, фиксирующие соединения внахлест, ширина его должна составить 10-12 мм.

Независимо от того, как установить систему – подвесить прямо к крыше или закрепить на стене, Вам необходима дрель, а лучше – шуруповёрт. При подвешивании трубы для слива прямо к крыше сверло достаточно взять тоненькое (2-3 мм.), лишь бы прошла проволока. Также этим же сверлом мы сделаем отверстия в пластике.

Как же изготовить водосток из бутылок?

Весь наш грандиозный проект осуществляется часов за пять-шесть. Хотя, у кого, как… Трудозатраты минимальны. Стоимость… ах, да, нам пришлось включать дрель и потратить электроэнергию, но это же ерунда, не так ли? Такая водосточная система проработает минимум год.

Преимущества бутылочного водостока

Надеюсь, у Вас всё получилось, но Вам конструкция показалась несерьезной? Это обманчивое впечатление, поверьте! Вам приходилось поставить пластиковую бутылку в морозилку для охлаждения, а потом её забыть надолго? Стенки бутылки ни разу не были разорваны льдом. И ваш водосток, несомненно, сохранил все эти качества. Ему не страшен лёд. А когда лёд начнёт таять во время первого же потепления, то вода вмиг стечёт вниз, благодаря пластиковой поверхности, что несвойственно для труб из металла.

Если Вы сплоховали или у Вас не хватило сил и сноровки хорошо закрепить свой уникальный проект, и он в один прекрасный момент грохнулся вниз, то вряд ли Вы получите травму от такого невесомого объекта. Представьте теперь, если на Вас свалилась труба из стали (которые делали раньше в советское время)…

Слон из бутылокВ пустынеБеседка из пластикаПальмы

Надеюсь, что Вам понравилась идея, оставайтесь на связи! До встречи на следующих страницах блога!

Цитата мудрости: Мир скучен для скучных людей.

Инструкция по монтажу водосточной системы

Шаг за шагом рассмотрим, как производить монтаж водостоков.

Этап 1. Крепление кронштейнов

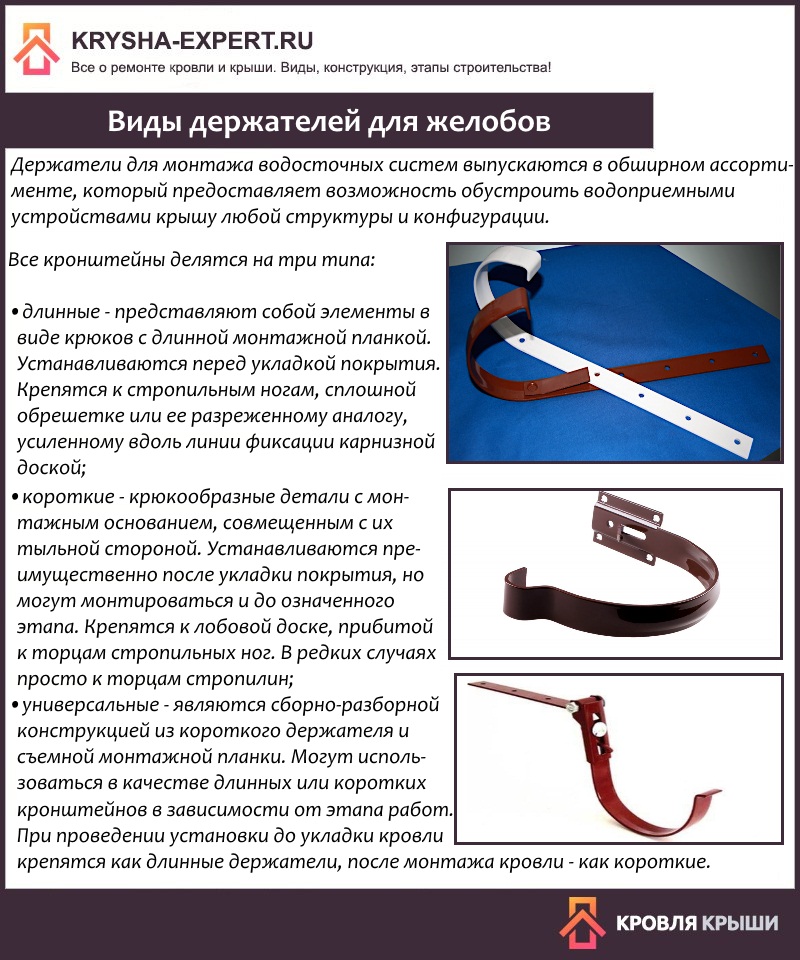

Мы можем использовать кронштейны из металла и пластика. Выбор определяется тем, к чему крепится желоб.

Металлические кронштейны — если желоба крепятся к стропилам.

Как их монтировать? Сначала устанавливаем крайние элементы в 15 см от торца. Между лобовой доской и кронштейном нужно предусмотреть зазор не менее 2 см.

Между установленными кронштейнами натягиваем шнур. По нему, на удалении 60 см друг от друга, закрепляем все остальные кронштейны. Важно: в сторону слива должен быть легкий уклон. Оптимально, если он будет составлять 3-4 мм на 1 погонный метр.

!

Оптимальный уклон желоба: 3-4 мм на 1 погонный метр. Это обеспечивает свободное движение воды в сторону слива.

Кронштейны из пластика можно использовать, если желоб крепится на лобовую доску. Но предварительно проверяем, что она установлена вертикально, ровно, без искривлений. Точно так же нужно перепроверять кронштейны, которые будут к ней крепиться. От этого зависит качество всей системы.

Как и металлические, сначала пластиковые кронштейны закрепляем приблизительно в 15 см от торца желоба. Натягиваем шпагат, по которому при помощи саморезов монтируем все прочие кронштейны с шагом 60 см. Важно также обеспечить уклон для естественного движения воды по направлению к трубе.

Этап 2. Установка желобов

Поочередно вставляем желоб в кронштейны. При этом нужно надавить до щелчка.

Этап 3. Крепление воронки

Отверстие под воронку нужно вырезать в цельном желобе (не допускается монтаж воронки в фрагменте желоба).

Воронка устанавливается в нужном месте. Карандашом отмечаем ее размеры. Затем вырезаем соответствующее отверстие в желобе. Для этого удобно использовать биметаллическую коронку. Работать нужно на малых оборотах.

Удаляем заусенцы на кромке. Кромку цепляем за задний край желоба и заводим за передний. При этом будет слышен характерный щелчок.

Место, где устанавливается воронка, с обеих сторон нужно укрепить кронштейнами.

Этап 4. Установка металлической сетки

Сетка устанавливается в отверстие воронки. Это опционный, необязательный шаг.

Этап 5. Монтаж муфт желобов

При смене температуры пластиковые элементы расширяются и сужаются. Поэтому их нельзя соединять слишком плотно. На оборотной стороне муфты «Альта-Профиль» для этого предусмотрено специальное ограничение с надписью «Stop».

Кромку муфты цепляем за задний край желоба. Потом заводим передний край за кромку спереди. Раздастся характерный щелчок.

Чтобы придать системе прочность, с обеих сторон муфты устанавливаем дополнительные кронштейны.

Этап 6. Монтаж угла желоба

Устанавливаем кронштейны как можно ближе к углам. В угловой элемент вставляем край одного желоба, затем второго — до щелчка.

!

Если угол превышает 90 градусов, можно применить следующее решение. В одном из желобов делаем отверстие. Под нужным углом вставляем второй желоб, а торец закрываем заглушкой.

Альтернативный вариант — использовать регулируемый угол желоба. Способ применения аналогичен тому, как мы использовали универсальный угол 90 градусов. Сначала вставляем желоб, потом настраиваем необходимый угол и вставляем второй желоб, до щелчка, но не далее, чем до ограничивающей отметки с надписью «Stop».

Этап 7. Крепление заглушки

Внутри заглушки есть специальные усики, которые прочно фиксируют ее на желобе. С их помощью закрепляем заглушку.

Этап 8. Монтаж колена трубы

Колена трубы устанавливаем по направлению стока, таким образом, чтобы угол уклона отличался от вертикального положения.

Этап 9. Монтаж трубы

Верхний край трубы вставляем в раструб колена. Закрепляем трубу на стене с помощью хомутов, которые располагаем в 180 см (или менее) друг от друга.

Чтобы трубы были расположены вертикально, нужно убедиться, что кронштейны, которые держат желоба, также установлены вертикально, без отклонений.

Лишь в нижней части труба может немного отклоняться от вертикали, но в сторону, противоположную стене дома.

Этап 10. Монтаж хомутов

Верхний хомут устанавливаем под коленом водосточной трубы.

Для этого отгибаем часть хомута и таким образом открываем его. Вставляем трубу до характерного щелчка и фиксируем. Защелкиваем хомут и закрепляем саморезом.

Этап 11. Монтаж муфты трубы

Чтобы соединить две трубы по длине, используем муфту.

Этап 12. Установка слива

Слив устанавливаем в нижней части трубы. Закрепляем саморезами.

Работа завершена. Теперь вы знаете, как монтировать водосток из пластика. Металлическая водосточная система устанавливается аналогично, но с некоторыми нюансами.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b – расстояние по горизонтали от карнизного свеса до конька крыши; h – высота крыши; с – длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м2, то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м2, диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м2. Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений. Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах. Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно. При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры. Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Особенности монтажа

Пластиковая водосточная система зимой испытывает очень большую нагрузку, поэтому кронштейны и хомуты надежно закрепляют. Кронштейны лучше крепить к стропилам или кобылкам – это более прочная конструкция, чем обрешетка кровли или карнизная доска. Соединять между собой пластиковые водосточные элементы можно при помощи клея или прокладок. При помощи прокладок предпочтительней – соединение всегда можно разобрать и заменить любой фрагмент системы. При склейке пластиковых элементов получается неразборное соединение, и любой ремонт вызовет дополнительные сложности.

Кроме того, монтаж водосточной системы на клей требует сборки специальных компенсаторных элементов для компенсации температурного расширения. Прокладки из ЕDРМ имеют срок эксплуатации, примерно равный сроку службы пластиковых изделий из ПВХ.

Порядок установки водостоков на крыше

Сначала размечают расположение кронштейнов для желобов с учетом необходимого уклона – 2,5-3 мм на метр. Затем крепят кронштейны. Их прикручивают либо к ровной и прочно закрепленной карнизной доске, либо к нижней части стропил (чаще всего это кобылки), либо к кровельной доске (кровельному настилу).

Водосточный желоб должен располагаться так, чтобы край кровельного покрытия приходился примерно на его середину. К кровельной доске кронштейны прикручивают до устройства кровельного покрытия. К настилу из ОСП крепить кронштейны нежелательно. Расстояние между кронштейнами для пластикового водостока – 500-600 мм. Кронштейны необходимы по обе стороны от поворотных элементов и воронок.

Затем собирают и монтируют желоб с применением прокладок и герметика. Торцы желобов закрывают заглушками. Желательно к самому краю кровли прибить капельник (к кровельной доске). Желоб не должен выступать за прямую, проведенную по скату, иначе в него будет падать снег при сходе пластов снега со ската.

Вторым этапом монтируют водосточную сливную трубу. Она должна располагаться не вплотную к стене дома, а на расстоянии 5-8 см, иначе в дождь, после него этот участок стены будет всегда подмокать. Расстояние между кронштейнами не меньше 1 м, располагать их рекомендуется под местом соединения труб или соединением с воронкой. Трубы соединяют между собой аналогично канализационным – промазывают герметиком прокладку и место стыка, вставляют одну трубу в другую. Затем собранные водосточные элементы вставляют в хомуты, стягивают болтами или защелкивают замки. В последнюю очередь монтируют наконечник.

Пластиковые желоба и трубы очень легко режутся ножовкой или болгаркой. Необходимо тщательно зачистить заусенцы.

Все подробности монтажа водостока из пластика показаны на видео.

Водосток из пластиковых бутылок

В финансово сложной ситуации можно сделать временную водосточную систему для небольшой крыши из пластиковых бутылок. Долго он не прослужит, но год отстоит (если не будет экстремальных ливней, потопов и снегопадов). Для монтажа водостока понадобится много ровных бутылок большого диаметра (1,5 или 2 л). Бутылки обрезают, чтобы получились цилиндры.

Пластиковые цилиндры вставляют один в другой с нахлестом 2 см, скрепляют мебельным степлером. Вертикальный слив крепят к стене при помощи хомутов из проволоки, обрезков жести или упаковочной ленты.

Горизонтальную часть собирают из полуцилиндров. Скрепляют степлером, стыки промазывают герметиком. Желоб без герметика будет протекать. Пластиковые бутылки гибкие, и подвесить желоб на хомутах не получится. К конструкциям здания крепят горизонтальную доску, на нее укладывают желоб и прикручивают проволокой, иначе его смоет.

Вертикальный слив желательно делать чаще – через 3-5 м. Стыкуют вертикальную и горизонтальную часть конструкции также при помощи герметика.

Коричневые пластиковые бутылки выглядят эстетичнее – в них не видна грязь, смываемая с крыши.

Габариты бетонных водостоков

Стандартный размер одного желоба равен 1 м. Но, как и в любом случае, длина может быть больше. Все зависит от массы и ширины желоба. Что касается ширины, то для разных целей она может меняться. Минимальный размер 14 см, максимальный – 4 м. Если говорить о высоте изделий, то минимальный показатель 6 см, максимальный – 1,68 м.

Важный момент – объем лотка. Чаще всего можно встретить три вида:

1. Л-1-7 и Л-2-7, вместительность которых 0,07 куб.
2. Л-3-8, вместительностью в 0,14 куб.
3. Л-300, которые вмещают 0,3 куба.

Вариант №Монтаж отливов на лобовую доску

О том, как правильно установить отлив относительно кровли мы уже говорили выше, поэтому начнем сразу с момента монтажа подвесов.

Установка кронштейнов

В данном случае полосогиб вам не пригодиться, подвесы прикручиваются к лобовой доске обычными саморезами с пресс-шайбой.

• Определяетесь, где у вас будет стоять дальний (высокий) подвес. Не забудьте оставить допуск в 150 мм от дальнего края желоба, до подвеса.
• Теперь нужно определить местоположение ближнего к воронке подвеса, он устанавливается с учетом наклона желоба.
• Дальше натягиваете между кронштейнами шнур-ориентир и прикручиваете к лобовой доске промежуточные кронштейны.

Совет! При установке крайних подвесов на лобовую доску удобно пользоваться простейшим гидроуровнем, стоит он копейки, зато вам не придется вымерять всё при помощи шнуров и линеек.

Кронштейны на лобовой доске проще устанавливать по гидроуровню

Сборка и монтаж желобов

Пластиковые водоотливы для крыши при перепадах температур меняют свои линейные размеры. Так сборная секция желоба длиной в 10 м колеблется в пределах 35 мм, что составляет порядка 3 – 7 мм на погонный метр.

Пластиковые желоба при перепадах температур меняют свои линейные размеры

Чтобы нивелировать эти колебания, придуманы специальные узлы-компенсаторы. Они представляют собой подвижную секцию желоба с температурной градуировкой внутри. Градуировка выставляется по температуре воздуха на момент монтажа отлива.

То есть, если температура, к примеру 20ºС, вы выставляете узел на соответствующее деление и с обеих сторон приклеиваете к нему желоба. Такая же градуировка есть и на пластиковых сливных воронках.

Градуировка на компенсирующей вставке или воронке выставляется по температуре воздуха на момент установки отлива

Пластиковые желоба обычно продают секциями по 3 м, для их стыковки есть специальные вставки с пазами. Вам нудно смазать вставку клеем и завести в эти пазы смежные края желобов. Кстати, тупиковые заглушки, а также наружные и внутренние углы монтируются по аналогичной схеме, они просто садятся на клей.

Известные торговые марки выпускают для своей продукции специальные виды клея, но, в крайнем случае, можно взять любой полимерный клей для пластика, к примеру «Момент монтаж»

Важно! Имейте в виду – соединительные вставки, узлы-компенсаторы и воронки должны находиться на расстоянии не менее 90 мм от ближайшего подвеса.

Стык между секциями желоба нельзя монтировать ближе 90 мм от подвеса, компенсатора или воронки

Вставить желоба в подвесы несложно, для этого там есть фиксаторы. Цепляете внутренний край желоба за ближний к лобовой доске фиксатор и слегка нажимаете на желоб, чтобы он со щелчком зашел в наружный фиксатор.

Как пластиковые водоотливы для крыши фиксируются на подвесных кронштейнах

Важно! Пластиковые желоба категорически нельзя приклеивать к подвесным кронштейнам. В противном случае, при изменении температуры воздуха систему начнет коробить и желоб пойдет волной.

Как правильно установить трубу?

Водосточная труба подводится к желобу через сливную воронку. Она, в свою очередь, соединяется с отверстием в нем. Закрепляется воронка с помощью держателей с двух сторон. Сама водосточная труба может непосредственно стыковаться с воронкой или присоединяться с помощью колена в зависимости от расстояния от оси воронки до поверхности стены.

Труба монтируется вертикально, а ее нижний конец находится на высоте 25 см от земли или 15 см от отмостки. Для крепления к стене с помощью дюбелей устанавливаются держатели (кронштейны). Аккуратный охват и удержание трубы обеспечивают хомуты. Шаг крепления обычно составляет 1 м. При необходимости стыка двух труб применяются соединительные муфты. В месте стыка монтируется два держателя. Хомуты затягиваются плотно, но не деформируют трубу.

Если на стене расположены выступы, то для их огибания используются колена на 135, 90 или 60 градусов.

При креплении держателя используются дюбели разной длины. Например, в случае кирпичной кладки подойдут дюбели длиной 10, 16 или 22 см. Для деревянной стены применяются металлические скобы, закрепляемые винтами.

Как собрать и монтировать водосток на крыше

После того, как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.

Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.

В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.

Сам процесс установки водосточной конструкции состоит из следующих этапов:

1. Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов. Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.
2. Производится укладка желоба, на поднятый край которого ставится заглушка.
3. Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
4. Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.
5. Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.

Какие бывают водоотводные лотки. Способ и место установки конструкции

Всем известно, что такое ливневые канализации и для каких целей они обустраиваются. Спешим сообщить, что подобные системы могут размещаться не только в общественных местах: на парковках, площадках и аэропортах, но и в домашних условиях. Для того чтобы сконструировать подобные системы потребуются водоотводные лотки. В каждом случае применяются различные их типы.

Само изделие характеризуется прочностью и отличными свойствами к воздействию химических веществ. Их производят из надежных полимерных материалов с добавлением бетона. Все эти конструкции проходят вибрационную обработку, в следствие чего и являются устойчивыми к многим воздействиям.

Конструкционные особенности агрегатов

Для домашнего обустройства не разумно использовать водоотводные стоки внушительных габаритов и слишком прочных качеств. Это будет бессмысленной тратой финансовых средств, в то время, когда в условиях постоянного движения транспортных средств хрупкие конструкции являются недопустимыми.

Лоток водоотводный имеет не сложную конструкцию. Чаще всего изготовлен в П-образной форме квадратного или удлиненного прямоугольного типа. Верхняя часть представляет собой пластиковые или чугунные решетки. Некоторые бетонные лотки оснащены решетками из алюминия и или сплава, не поддающемуся коррозии.

Важно! Процесс установки этих конструкций для домашних и общественных условий достаточно кропотливый, поэтому важно учитывать их размеры, конструкционные особенности, а также существующие типы, о которых и поговорим в последующем разделе.

Типы лотков для стоков и их размеры

Все водоотводные лотки принято делить на четыре классификации. Эти установки бывают пластиковые, металлические и бетонные. При этом конструкции имеют различный вес, что и поможет определиться с выбором ее для конкретного назначения.

Бетонные водоотводные лотки для дренажа

1. Первый тип представляет собой бетонный лоток прямолинейного типа. Иногда он бывает пластиковый, но произведен из очень прочного полимерного материала. Такие установки часто ставятся вблизи бордюров и на тротуарных дорожках. Сверху оснащаются металлическими антикоррозийными решетками. В свою очередь пластиковые и бетонные лотки подразделяют на установки с требованием монтировать фундамент, и на те, которые способны функционировать без дополнительной основы.
2. Коробчатый дренажный лоток удобное устройство. Предмет для системы стоков может быть пластиковый и бетонный, но верхняя его часть в любом случае оснащается металлическими решетками.
3. Щелевая установка для стоков представляет собой бетонную конструкцию с внутренним окружным оформлением. Это позволяет влаге не задерживаться внутри и проходить одновременно через всю систему. Такие же приспособления пластиковые доступны для использования в ландшафтном дизайне, где отсутствует риск повреждения хрупкой конструкции.
4. Бордюрные щелевые бетонные лотки имеет Г-образный выход в корпусе, который прикрывает основную щель.

Типовые размеры каждой из этих конструкций могут варьироваться от 1 до 1,5 метров длиной с высотой 10 см и более, шириной 15-20 см. Все зависит от типа выбранной конструкции.

Чугунные водоотводные лотки

Внимание! Выбирая по назначению бетонные лотки ливневые, обязательно проследите за конструкцией их решетки.

Не стоит отдавать предпочтение вариантам с более крупными отверстиями, так как есть опасность проникновения в стоки листвы, мусора и палок, что в скором времени потребует прочистки.

На самом деле особых правил, чтобы обустроить ливневые водоотводные лотки не существует.

Единственное требование ко всем новичкам — установка должна быть внимательной. А чтобы ничего не пропустить целесообразно предварительно разработать схему, по которой будет производится дальнейшая работа.

Сразу следует оспорить несколько моментов. Например, многие хозяева считают, что пластиковые конструкции не могут быть практичными даже в условиях домашнего ландшафтного дизайна. Однако, это не так как правильная их установка и является фактором, влияющим на прочность.

Весь процесс монтажа требует подготовки материалов и нужного инвентаря.

Чтобы ливневые стоки были надежными приобретите непосредственно бетонные лотки с решеткой нужной длины, фиксирующий материал (щебенка, песок, гравий), понадобится пила с алмазным диском, лопата и герметик.

Приступим к процессу монтажа конструкции, при этом не забывайте, что также могут быть обустроены и пластиковые короба для сточных систем:

Монтаж водоотводных лотков к придомовой дорожке

• выбираем расположение, где будет находится сточная установка. На приусадебных участках их монтируют непосредственно под бордюрами и придомовыми дорожками;
• выкапываем отверстие соответственно высоте, длине и ширине приобретенных лотков. Желательно сделать их немного глубже, так как еще необходимо уложить укрепляющую подушку из материала;
• потом, подсыпаем по небольшому слою щебня и песка, сверху устанавливаем лотки и проверяем их по уровню. Всю должно быть строго параллельно бордюрами, никаких уклонов не допускается. Подушка из щебня делается для того, чтобы укрепить ливневые системы;
• далее, когда установка в грунт выполнена, еще раз проверяем по уровню, если все нормально, подсыпаем остатками грунта по бокам конструкции. Следом надевается решетка на лотки. Помните, что приспособление должно быть уложено так, чтобы вы не боялись на него наступить;
• верхнюю часть лучше прикрепить к лоткам при помощи специальных герметиков. В случае, когда монтируются пластиковые лотки, можно сделать бетонную стяжку в качестве основания, но не все модели этого требуют. Пластиковые водоотводные лотки

После всех работ относительно систем ливневой канализации во дворе, можно приступать к облагораживанию места. Здесь можно расположить газон, некоторые декорации, заборчик или продолжить тротуарную кладку.

Важно! Подчеркиваем, что монтировать все конструкции (в том числе пластиковые и металлические) необходимо с учетом все правил, а соблюдая нашу инструкцию, установка осуществится без труда.

Выбираем материал для водостоков ↑

Пластиковые ↑

Они отличаются устойчивостью к коррозии, УФ-лучам, внешним факторам и химическим воздействиям, отличным шумопоглощением. Следует отметить также их относительную дешевизну, простоту установки – детали обычно соединяют клеевым способом, меньшую подверженность загрязнениям. «Похвастаться» особой долговечностью такой водосток, к сожалению, не может.

При колебаниях температуры размеры системы из ПВХ могут изменяться, поэтому рекомендуется при установке строго следовать инструкции фирмы-производителя.

Оцинкованные системы с полимерным покрытием ↑

Для их производства используют горячеоцинкованную 0,5-0,7–миллиметровую сталь. В качестве двухстороннего полимерного покрытия – пурал и пластизол, которые обеспечивают устойчивость к резким температурным колебаниям, высокую морозоустойчивость Это дает возможность использовать их в регионах с суровым климатом. Стальные водостоки отличают высокая степень прочности и устойчивость к механическим нагрузкам, что особенно важно для систем, работающих под значительной нагрузкой, например, снега или льда. Срок эксплуатации может варьироваться от 25 до 100 лет.

Медные – характеризуются элегантным видом, большим эксплуатационным сроком (до 150 лет), высокой прочностью, экологичностью, однако стоят они гораздо больше, чем другие виды водостоков.

Алюминиевый вариант абсолютно не подвержен коррозии, относительно дешев, но прочность к деформации у него не очень высокая.
