Бетонные ступени: особенности монтажа и нормативные

Виды конструктивных решений

Лестничная клетка может быть выполнена из крупно- и мелкоразмерных составляющих.

В таблице представлены наиболее распространенные варианты:

Лестничные марши и площадки от завода ЖБИ-4

Железобетонные конструкции серий ЛМ и ЛМП, представляемые заводом ЖБИ-4, полностью соответствуют требованиям ГОСТа 9818-85 «Марши и площадки лестниц железобетонные». Соответствие строительным нормативам позволяет использовать данные ЖБИ при возведении высотных зданий с лестницами в любом регионе нашей страны, в том числе и в Москве.

Цельная конструкция существенно упрощает и ускоряет монтаж лестницы, придавая ей прочность и гарантируя устойчивость к нагрузкам высокой интенсивности. Наличие площадки устраняет необходимость отдельно подбирать и подгонять данный элемент, как в случае с лестничными маршами без площадок. Такая единая конструкция отличается особыми прочностными характеристиками.

Контроль качества по производству данных ЖБИ ведется на всех стадиях, от получения бетона до сдачи на склад готовой продукции изделий ЛМ или ЛМП.

Само название этих ЖБИ означает:

• ЛМ – плоские лестничные марши без фризовых ступеней,

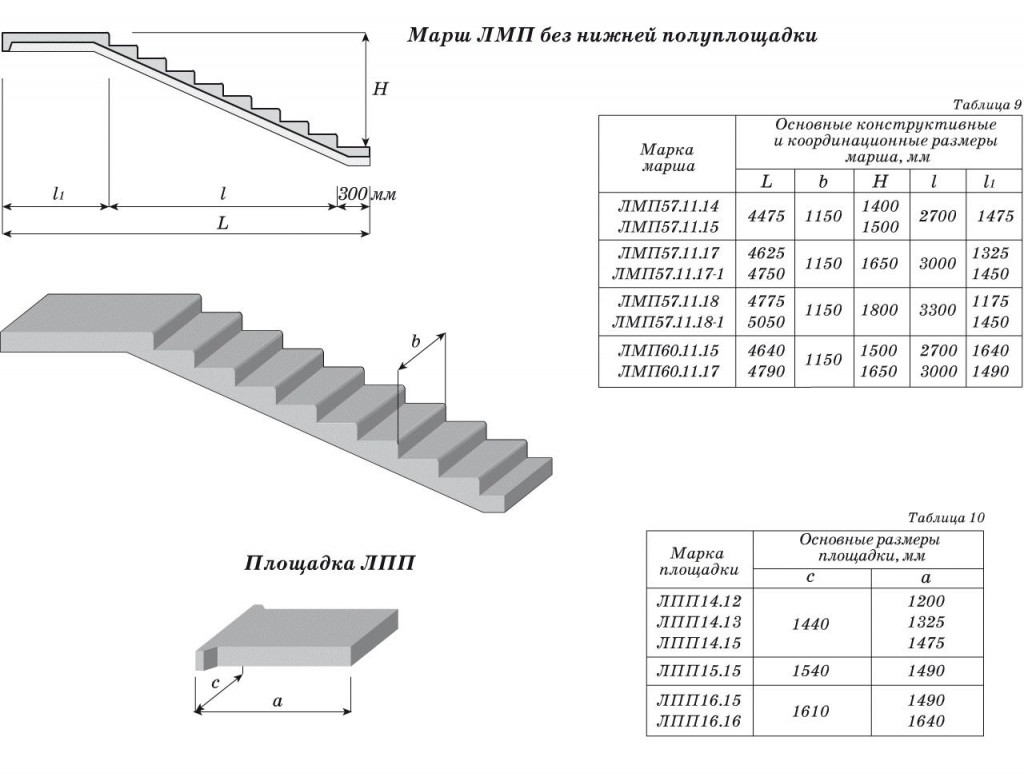

• ЛМП – ребристые лестничные марши с двумя полуплощадками либо только одной верхней.

Название каждой позиции отражает данные о ее габаритах. Например, ЛМП предполагает длину лестничного марша в 565 см, ширину 115 см, высоту вертикальной проекции 140 см, под расчетную нагрузку 4,7 кПа (480 кгс/м2).

Описание и применение лестничных маршей

Одним из важнейших компонентов любого многоэтажного здания являются лестничные марши. Они используются не только в постройках с большим количеством этажей, но и в малоэтажных сооружениях, домах загородного типа. Благодаря применению этих конструкций значительно ускоряется процедура возведения зданий жилого и коммерческого типа. Установка лестничных маршей занимает много времени и сил, ведь требует точности, опыта и знаний.

Разновидность, параметры и размеры лестничных площадок, маршей определяются в процессе создания проекта будущей постройки. От правильности монтажа конструкций и учета особенностей лестничных маршей зависит общее планирование прочих помещений.

Наша компания предлагает застройщикам готовые лестничным марши или изготавливает конструкции по чертежам заказчика. Помимо производства, наши специалисты выполняют монтаж лестничных площадок и маршей из бетона. Стоимость работы варьируется по сложности конструкции и условий монтажа. На цену также влияет вид используемого материала и размеры самих конструкций. Все изделия нашего комбината разработаны и выпущены с четким соответствием нормативов, установленных в ГОСТ.

Общие требования к лестничным маршам

К этим сложным конструкциям прилагаются повышенные требования, ведь от них во многом зависит безопасность здания и проживающих в нем людей. Лестницы маршевого типа существуют в нескольких вариациях: одно-, двух-, многомаршевые.

Наиболее востребованным видом выступают одномаршевые лестницы, которые применяются для зданий в несколько этажей. При подборе лестницы используется простое правило: если число ступенек не превышает 16 штук, здесь уместнее использовать одномаршевую лестницу.

В ситуации с превышением этого порога ступеней, правильнее создавать конструкцию, включающую несколько маршей. Такие строительные операции будут требовать больших капиталовложений и выступают более сложными в плане возведения. Эти многомаршевые лестницы собираются из определенного числа маршей, разделенных лестничными площадками.

На сегодня монтаж и возведение маршевых лестниц строго контролируются определенными нормами. Лестничный марш – это конструкция, установленная в горизонтальном положении или по диагонали. Такие изделия включают минимально три ступеньки. Максимальный показатель ступенек достигает отметки в 16 штук.

Минимальная ширина марша – 60 см. Такая лестничная конструкция комфортна для одного человека. Она должна оснащаться дополнительными заграждениями и перилами, расположенными по обеим сторонам.

А лестничная площадка – это горизонтальная конструкция, размещенная между лестничными маршами. В процессе планировки размеров площадки и формы этой конструкции рассчитывается средняя длина человеческого шага.

Рассмотрим прочие требования к лестничным площадкам:

1. Одинаковая ширина лестницы и площадки.
2. Длинной площадки выступает показатель длины лестничного пролета.
3. Установка прямоугольной или округлой формы площадки при параллельном монтаже маршевых лестниц. В случае перпендикулярного монтажа – используется квадратная форма площадки.

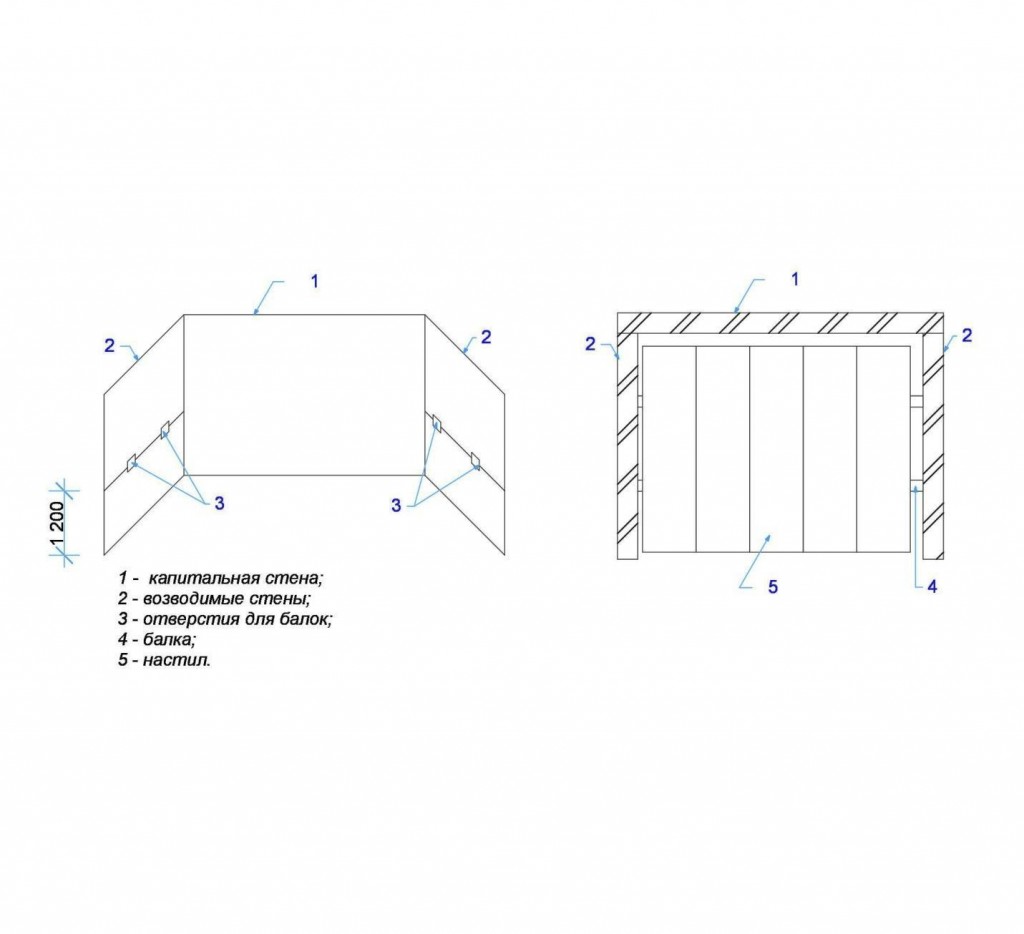

Подготовка перед монтажом

Изначально подготавливается рабочее пространство, в котором будут проводиться работы по установке. До начала монтажа подготавливаются специальные конструкции – опоры. Они способствуют успешному закреплению пола этажей и площадок, которые разделяют лестничные марши. Правильная установка опор позволяет рационально распределить нагрузку на сложные лестничные конструкции.

Монтаж площадки

Изначально необходимо подготовить основание с использованием бетонного раствора, укладываемого необходимой толщиной в опалубку. После возведения основания подается площадка с применением специальных установочных механизмов. Площадка заводится опорными концами в отверстия, которые были заранее подготовлены на стеновых блоках. После этого она укладывается на бетон. При установке площадки в горизонтальном положении выполняется тестирование установленных обозначений по проекту. При несовпадении всех отметок, монтажные операции проводятся повторно.

Установка лестничных маршей

После того, как площадки установлены, мастера нашей компании начинают выполнять монтаж маршей. Очень важно следить за тем, чтобы лестничные марши в процессе установки опирались на площадку. Для этого один мастер бригады остается возле нижних опор, а другой возле перекрытия. Лестничный марш поднимается краном, а затем устанавливается на лестничной клетке на расстоянии в 15 см от нижней основы. Далее необходимо очень медленно устанавливать лестничный марш в необходимое место. При совпадении всех отметок и стыков, выполняется замоноличивание.

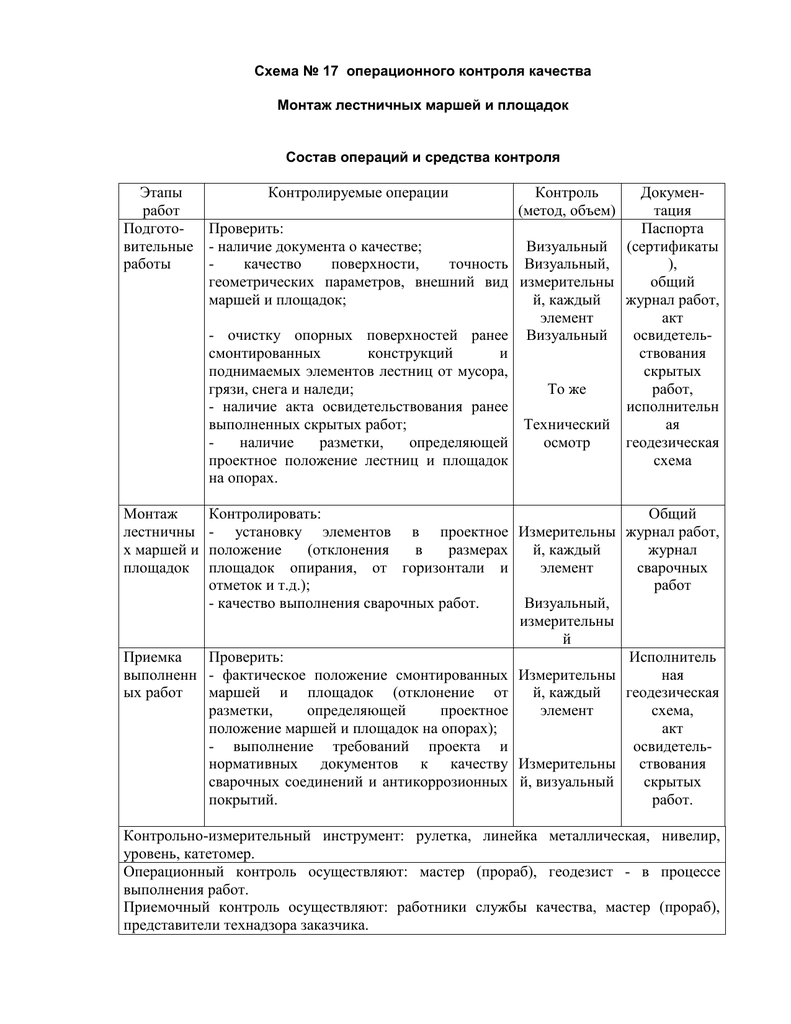

В процессе выполнения монтажных операций наши высококвалифицированные сотрудники постоянно проверяют правильность монтажа конструкций с применением профессиональных уровней. Таким образом получается избежать перекосов и неправильных положений лестничных маршей. Чтобы проверить правильность расстояния, используется ранее возведенный деревянный шаблон. После многочисленных проверок устанавливаются пролеты на перекрытиях между этажами.

Работы по монтажу лестничных маршей требуют профессиональности и максимальной концентрации. Даже если вы планируете установить лестничные марши на небольших постройках, важно учитывать все факторы и не выполнять такую сложную работу без должной подготовки. Использовав услугу монтажа ТД «Железобетон», вы не только ускорите процесс установки, но и убережете себя от непредвиденных ситуаций. А мы предложим выгодную цену, которая устроит ваш бюджет.

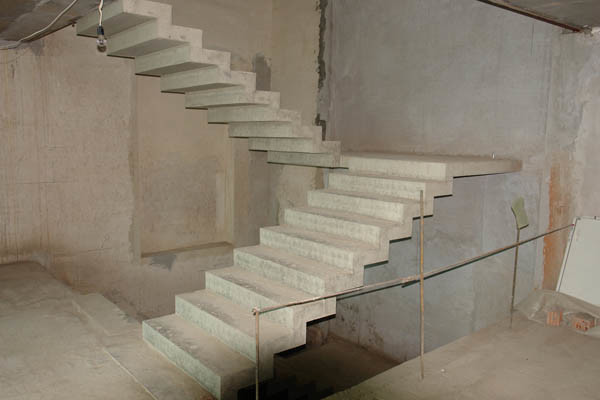

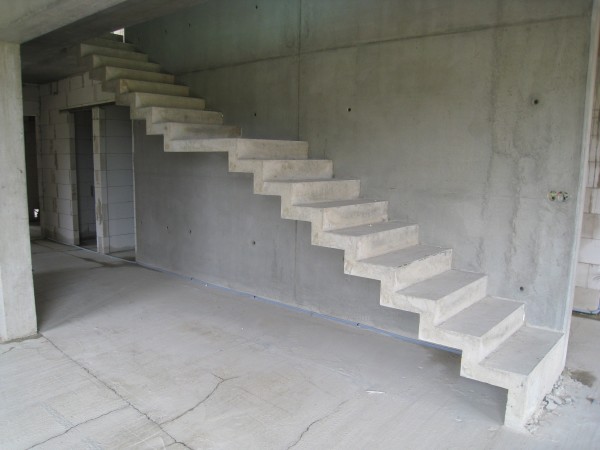

Монтаж бетонных лестниц

Предисловие

Монтаж бетонных лестниц востребован в массивных тяжелых зданиях, где легкие деревянные лесенки выглядят недостаточно солидно или не могут справиться с возлагаемой на них нагрузкой.

Необходимые инструменты и материалы

Арматура Бетономешалка Брус Ведро Вода Гвозди Гвоздодер Доска строганная Дрель Карандаш Мастерок Песок Удлинитель Уровень Цемент

Развернуть

Монтаж бетонных лестниц востребован в массивных тяжелых зданиях, где легкие деревянные лесенки выглядят недостаточно солидно или не могут справиться с возлагаемой на них нагрузкой. Предлагаем вам материал, в котором рассказано и показано на виде, как провидится монтаж бетонных маршей и лестниц.

Крыльцо и лестничный марш можно изготовить собственными силами, используя бетон. Однако учтите, что такой вид лестниц не рекомендуется устанавливать на мягких, оползневых, песчаных и заболоченных грунтах.

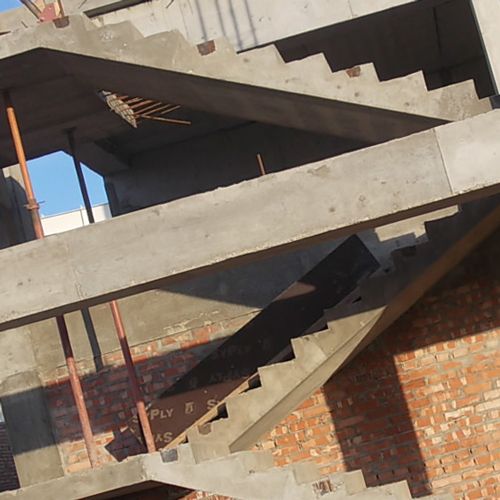

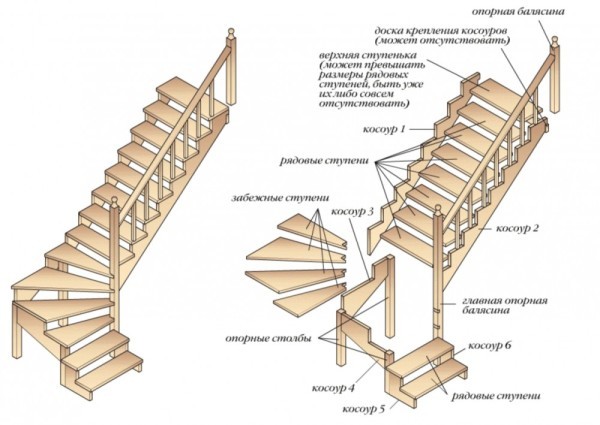

Монтаж бетонных маршей на косоурах

Выполняется монтаж бетонных маршей только профессионалами с привлечением специальной техники. Сначала заливаются «башмаки» по углам лестничного марша. В их полости устанавливаются соответствующие опоры, которые укрепляются бетоном.

После высыхания раствора сваркой по закладным монтируются косоуры и ступени. В зависимости от сопряжения с уровнем земли или с нижней площадкой первая ступень может иметь различную конфигурацию.

Вместо бетонного косоура допустимо использовать швеллер или двутавр высотой 150-200 мм.

Возможно и другое устройство лестничного марша. Монтаж цельнолитых железобетонных лестничных маршей выполняется тремя способами. Первый способ полностью идентичен монтажу на косоурах, где лестничный марш устанавливается на бетонные или металлические балки.

При втором способе на заранее подготовленный фундамент по уклону и по периметру лестничного марша укладывают из кирпича подпорные стены или заливают их из бетона. Третий способ заключается в установке лестничного марша на земляную насыпь, имеющую соответствующий уклон.

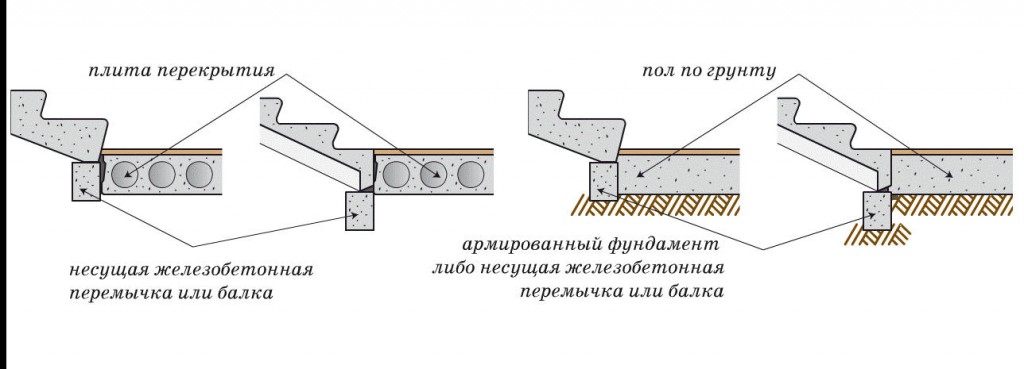

В этом случае нижний конец марша посредством сварки анкеров и закладных жестко крепится к заранее залитому фундаменту, а верхний — к заливке верхней площадки.

Установка лестничного марша

Заливка и установка лестничного марша на грунт проводится с использованием различных технологий. Конструкция, используемая в этом методе, полностью соответствует конструкции из третьего способа для предыдущего варианта, но отличается единой монолитной структурой марша с нижней и верхней площадками.

Такой тип лестниц можно заливать только на участках с естественным уклоном, требующим небольшой планировки грунта.

Размер ступеней лестничного марша

Таблица. Рекомендуемый размер ступеней по крутизне лестничного марша.

Также стоит учитывать размер ступеней лестничного марша. Контур лестничного марша, а также верхней и нижней площадок формируют с учетом рельефа участка и значений из таблицы выше.

У подножия нижней ступени роют траншею шириной и глубиной 40 см, армируют ее и выпускают концы проволоки в траншею, перевязав арматуру в шахматном порядке.

Затем по всей площади планируемого крыльца настилают сетку МАК, которую приподнимают над уровнем земли на 50 мм. Для этого под перекрестия сетки подкладывают небольшие камни, обломки кирпича и т. п. Концы арматуры привязывают проволокой к фрагментам сетки.

На последнем этапе по ширине лестничного марша и по форме ступеней устанавливают опалубку, которую заливают бетоном.

Заливка лестничных маршей и бетонные лестницы на видео

Колодцевую заливку рекомендуется закладывать для лестничных маршей с шириной ступеней более 300 мм. Такая заливка лестничных маршей подходит для участков, как с пологим рельефом, так и с идеально плоской поверхностью.

Технология заливки, включая верхнюю площадку, сводится к установке опалубки по форме колодца на каждую ступень. Ширина каждой стенки составляет 150 мм. По внешнему периметру крыльца и ступеней устанавливается сетка МАК на расстоянии 50 мм от внешней стенки и по всей ее площади.

Конструкция сооружается на гидроизолирующей платформе, а внешние и внутренние поверхности готовых стенок окрашиваются влагостойкими составами. После этого внутрь образовавшихся колодцев засыпают щебень, гравий или керамзит. На заключительном этапе поверх ступеней укладывают цементно-песчаную стяжку.

Предлагаем посмотреть бетонные лестницы на видео:

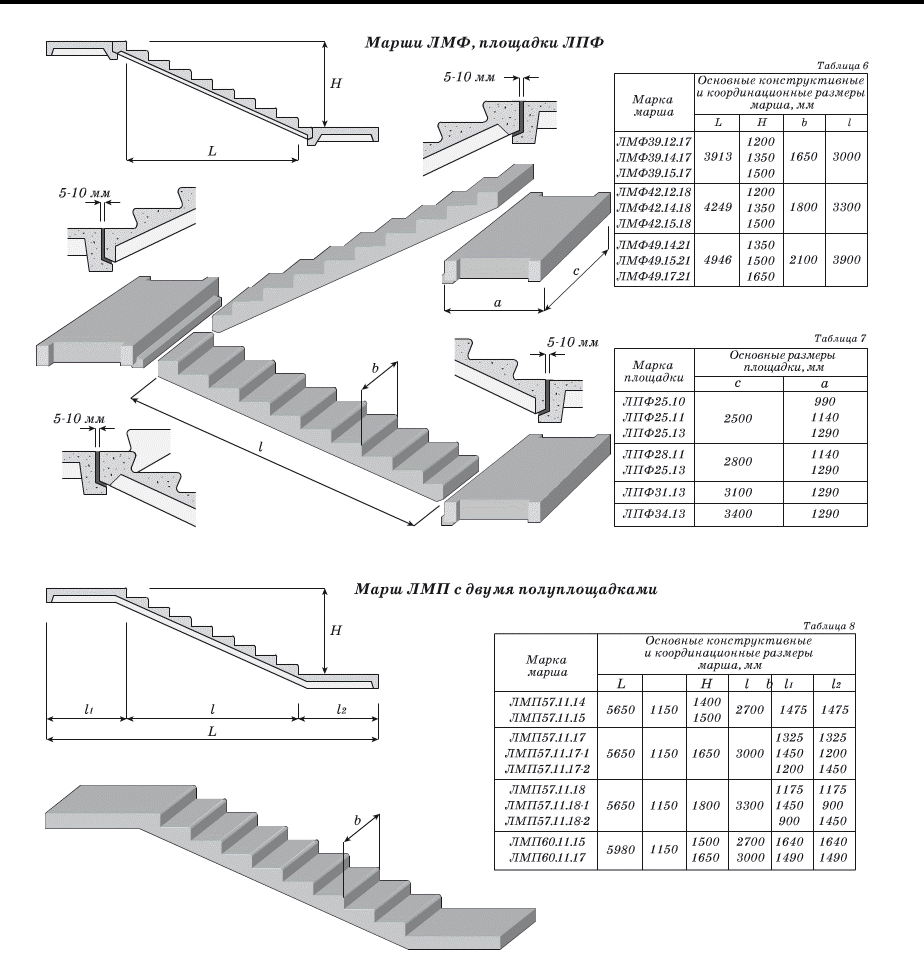

Виды и размеры продукции в соответствии с нормативом

Производители предлагают следующие типы этих ЖБИ:

• ЛМ – функции основы выполняет прямая ЖБ плита.
• ЛМФ – ребристые с фризовыми ступенями.
• ЛМП – маршевые изделия, совмещенные с одной или двумя встроенными площадками.

Виды покрытий ЖБИ:

• бетонное толщиной 15 мм;
• глянцевое (или мозаичное) шлифованное покрытие, для повышения декоративных характеристик при приготовлении смеси используют белый или цветной цемент, мраморную крошку;
• керамическая плитка, специально предназначенная для этой цели.

Допустимые размеры ЖБИ в соответствии с ГОСТом:

• минимальное число ступеней – 3, максимальное – 18;
• минимальная ширина лестничного марша – 900 мм, она необходима для обеспечения нормальных условий при эвакуации;
• высота ступени – 15-16 см.

Длина типовых лестничных маршей – 2,7-4,9 м, ЖБИ с маршами – 4,5-6,0 м, высота вертикальной проекции – 250-2400 мм, угол наклона для жилых зданий – 25-40°, производственных – 45-70°.

Монтаж

Как монтируются бетонные лестничные марши, прочие элементы и наборные ступени лестниц? Ясно, что эта работа редко выполняется своими руками неподготовленным человеком; ясно да и то, что опытному строителю чуть ли потребуется инструкция по проведению монтажных работ.

Раз так — уделить время только главным моментам.

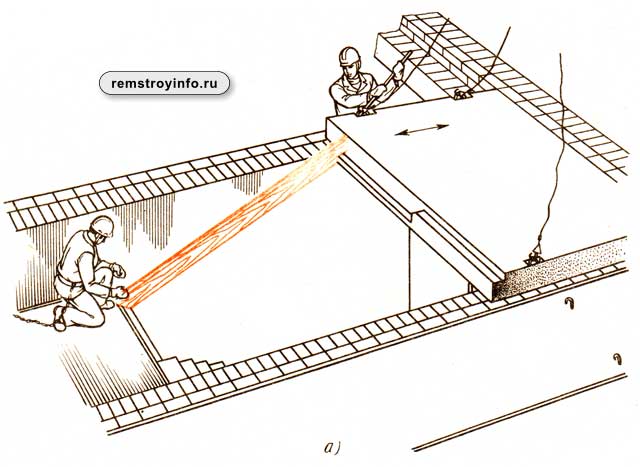

• Для выверки положения маршей употребляются древесные шаблоны.

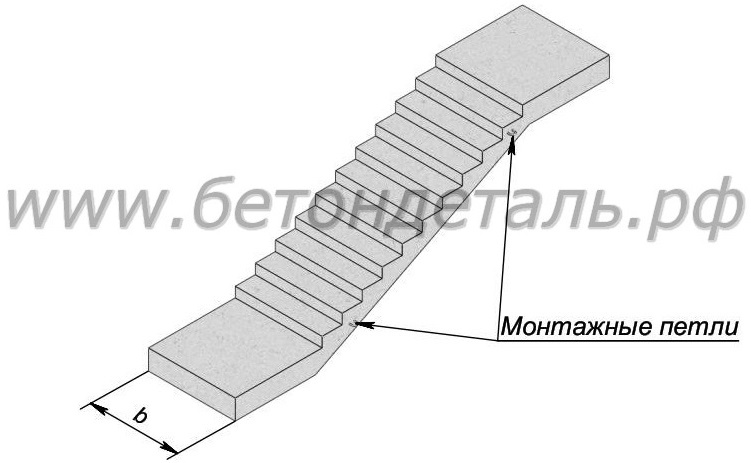

• Монтаж площадок и маршей производится посредством подъемного крана. Стропы цепляются за монтажные петли; при их отсутствия употребляются металлические захваты из профилированной трубы.

• Доводка до нужного положения осуществляется вручную, ломами. Марш сначала устанавливается краем на нижнюю площадку; верхний край выставляется в необходимое положение и осаживается на подушку из цементного раствора.
• Ступени смогут устанавливаться на косоуры как посредством тяжелой техники, так и вручную.

Уточним: ясно, что вручную возможно смонтировать только ступени весом до 80-100 кг. установка и Переноска ступеней весом 150-180 кг не только проблематична, но и страшна.

• Ступени укладываются на протяжении марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, по окончании чего сверху устанавливается следующий элемент лестницы. Проступи на раствор.

• Чтобы выполнить непредусмотренные при изготовлении элементов монтажные отверстия, употребляется абразивная резка железобетона — бетона алмазными кругами, арматуры — простыми режущими кругами по металлу либо газовым резаком.

Наряду с этим необходимо учитывать, что нарушение арматуры быстро ослабляет конструкцию: при постройке многоэтажных зданий такая доработка запрещена. Алмазное бурение отверстий бетоне наровне с простыми победитовыми бурами употребляется чтобы выполнить дополнительные гнезда при установке ограждений.

Требования к перильным ограждениям

Требования к перилам.

На завершающей стадии строительства подъемника занимаются монтажом защитного ограждения. Перильные конструкции играют роль надежной опоры, облегчая перемещение по пролетам.

В систему стандартного перильного ограждения входят опорные столбики, сами перила и заполнение. При размещении марша вдоль стеновой перегородки его оборудуют перилами с одной стороны.

Высота крепления поручня должна быть комфортной для человека среднего роста. Такое решение оправдано, если ширина пролета превышает 850 мм.

При установке лестниц, ширина которых колеблется от 2 до 2,5 м, в центральной части конструкции монтируют дополнительный поручень. Также рекомендуется обустроить еще одну перекладину для детей. Расстояние от нее до поверхности проступи составляет 0,5 м.

Штатные габариты высоты обустройства поручня — 0,9-1 м. Этот показатель оптимален для удобного передвижения большинства людей по лестничным маршам. Перильные элементы должны размещаться, не прерываясь на всем протяжении подъемника, острые углы и выступы исключаются. Поверхность перил должна делаться гладкой, а вся конструкция обустраиваться согласно нормативам ГОСТ.

Игнорирование и нарушение требований Госстандартов для выпуска и эксплуатации лестничных конструкций чревато наказаниями в соответствии с действующим законодательными и нормативными положениями. Гарантийный срок использования лестниц и площадок — 12 месяцев с начала эксплуатации.

При этом потребители должны соблюдать правила пользования, транспортировки и хранения указанных конструкций, которые предписаны нормативными документами. Это важно не только для обеспечения безопасной перевозки и установки маршей, но и для жизни и здоровья людей, которые будут их использовать.

Маркировка элементов для строительства лестниц

В соответствии с положениями ГОСТ 26887-86 года на площадки и пролеты со ступенями предусмотрена маркировка строительных элементов в виде набора определенных букв и цифр:

• Первая часть символов характеризует тип детали и значения его параметров трехмерного разрешения, выраженных в дециметрах.
• Вторая часть маркировки обозначает нагрузку на детали лестниц, а также ориентирование в пространстве проступей (левое или правое), а также способ и тип отделки их поверхности.
• В третьей заключительной части находятся символы, обозначающие опорные консоли, мусоропровод, усиленные маршевые участки.

В маркировке строительных деталей для монтажа конструкций, расположенных в зданиях с воздействием факторов агрессивной среды, дополнительно используют значение проницаемости бетона.
