Бетонные ступени на металлических косоурах

Количество балясин и опорных столбов

Прежде всего надо определиться с тем, одна балясина будет на ступеньке или две. Приемлемы оба варианта. Второй момент: надо решить где и с какой частотой будут стоять опорные столбы. Есть несколько вариантов:

• В начале и в конце пролета.
• Через ступень.

  Чаще всего опорные столбы располагают вначале и в конце лестничного пролета

• Через две ступени.
• Через три ступени.

Большое количество столбов на лестнице необходимо, если балясины делают тонкие или заполнение — не вертикальные, а продольные «нитки», которые нагрузку не несут, а выполняют защитные и/или декоративные функции.

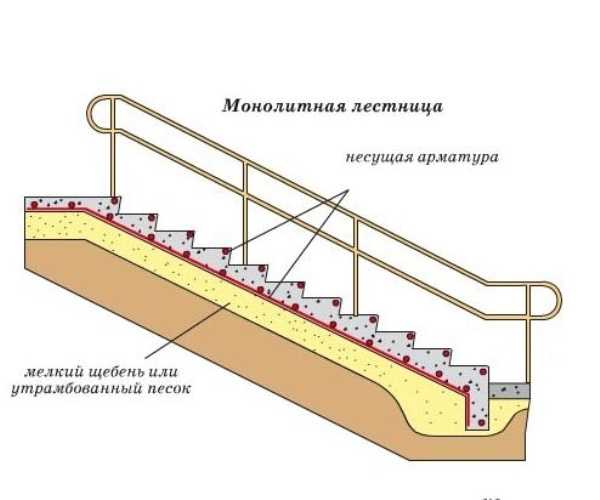

Армирование монолитной лестницы из бетона

Материал сам по себе прочный, хорошо противостоит сжатию, но боится изгибов и растяжений. Он выдерживает нагрузку до какой-то степени, дальше начинает разрушаться. Чтобы предотвратить нежелательные последствия, бетон усиливают арматурой.

Она образует каркас, который обеспечивает прочностные характеристики конструкции:

• предотвращает появление трещин;
• создает безопасные условия эксплуатации;
• обеспечивает долговечность изделия;
• позволяет создавать элементы конструкции, монтировать по отдельности, перевозить.

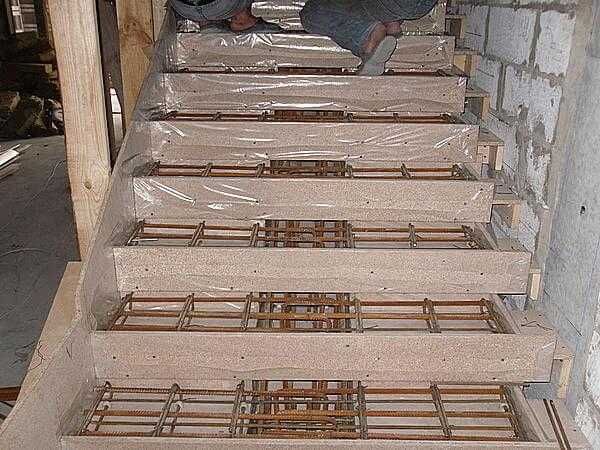

С помощью арматуры в опалубке также создают нестандартные конфигурации сооружений.

Изготовление лестницы по металлическому каркасу

В зависимости от конструктивных решений и планировки дома лестницы могут быть одно и двухмаршевыми.

В тех случаях, когда лестничный марш рассчитан на большое количество ступеней (более 10 в одном марше) передвижение по лестнице становится затруднительным и неудобным.

Поэтому марши делят на два и более пролёта и отделяют друг от друга лестничными промежуточными площадками.

Устройство лестниц начинают в следующем порядке:

• устанавливают подмости из инвентарных элементов
• с помощью рулетки и уровня размечают расположение гнёзд под опорные балки;
• пробивают гнёзда отбойными молотками (размеры гнёзд принимают соответственно площади сечения стальных балок с учётом требуемой глубины заделки 200…250 мм и предусмотренным проектом анкеровки);
• одно гнездо из каждой пары пробивают на глубину, вдвое превышающую глубину заделки;
• укладывают стальные балки (рис.1 поз.1) — при укладке балку вначале вводят одним концом в глубокое гнездо до упора, а затем заводят в противоположное гнездо;
• при массе балки до 200 кг монтаж допускается осуществлять вручную;
• уложенную балку выверяют с подливкой цементным раствором на опорах;
• нижние полки балок обёртывают металлической тканой сеткой;
• гнёзда заделывают кирпичом на цементном растворе, тщательно заклинивая все пустоты;
• укладывают стальные балки косоуров, с креплением в размеченных заранее местах (рис.2);
• по полкам балок укладывают плоские ж/б плиты лестничных площадок (рис.4);

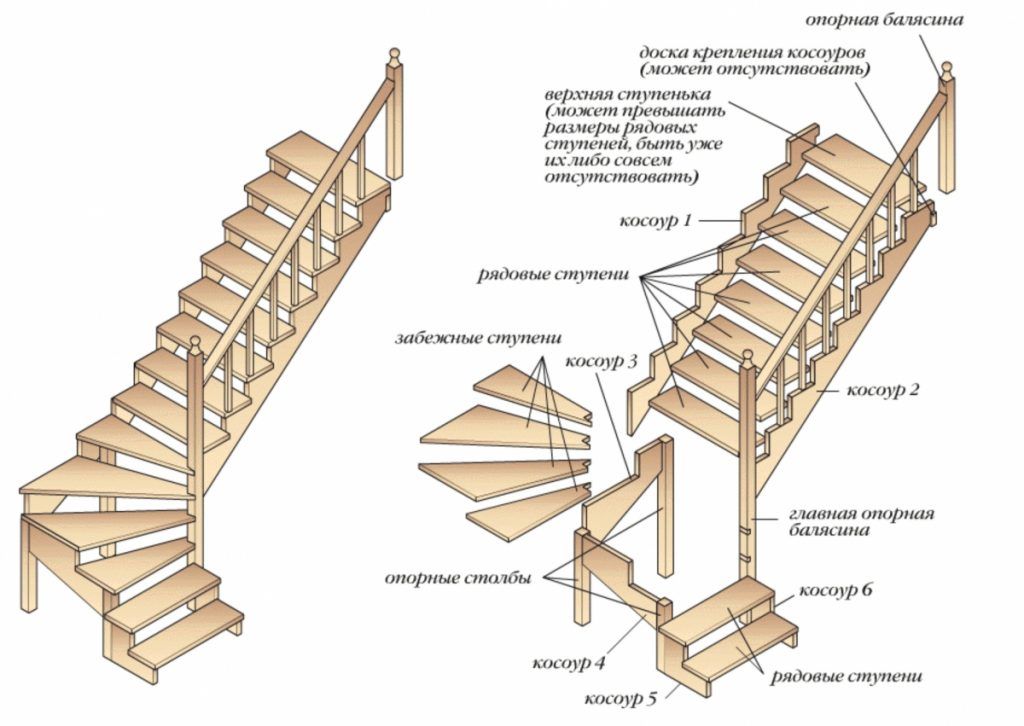

Виды косоуров, классификация

Косоуры являются опорой будущих ступеней лестницы, при этом дублируют их шаг и промежутки. Дублирование позиций заключается в параллельном расположении опорных элементов или в расположении соответствующих точек (гнезд). Конструктивно балки опоры подразделяются на:

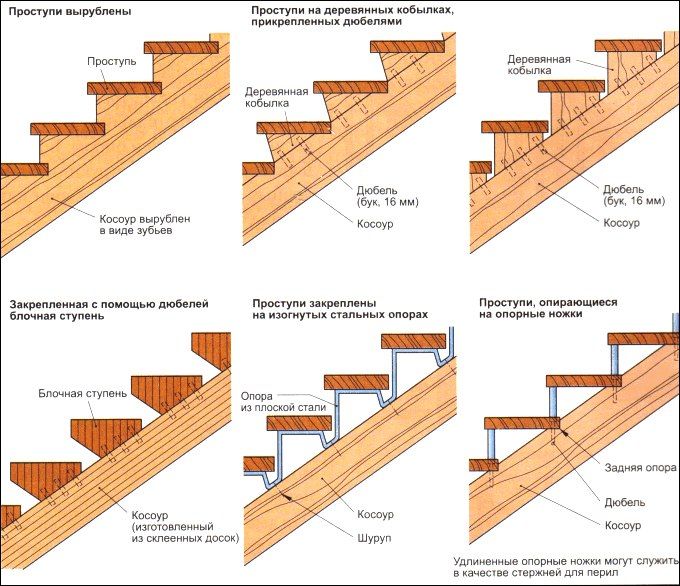

1. Прямые – односоставные ровные с накладками (вырезами) для ступеней.
2. Ломаные – состоят из элементов, подобных прямым, но имеют повороты, как правило под 90 градусов, с выведением площадок и без.
3. Винтовые — выполняются в спиралеобразной форме. Физическая привязка идет к единой оси, которой может являться центральный опорный столб. В отдельных конструкциях при должном усилении эта ось условная.

Под площадками понимается широкая горизонтальная поверхность, позволяющая обыграть лестничный поворот так, чтобы следующий лестничный марш смог выйти на заданную точку сверху (пол второго этажа, новая площадка), сохранив пропорции и параметры вертикального угла наклона. Их основу также поддерживают балки, нередко усиленные стенными упорами, подвешивающими элементами или привязкой к жесткой вертикали (рис.2).

Рисунок №2: Лестница на спаренных косоурах с усиленной опорой площадки.

Материалы, используемые для создания косоура, подбираются исходя из предполагаемой нагрузки лестницы и стилистических предпочтений. Варианты:

• цельное дерево (бревно, доска, брус);
• металл (двутавр, металлопрофиль, профилированная прямоугольная труба);
• плотные полимерные материалы (металлопластик, композитные пластики с содержанием древесного волокна);
• железобетон (фабричные и самодельные элементы);
• композитные материалы (полимер/металл, дерево/металл, др.).

Чаще используются элементы из дерева или металла ввиду соотношения дешевизны и надежности. Комбинирование материалов применяется в сложных сборках, оно необходимо для решения визуализации нестандартного проекта лестницы.

Рисунок №3: Лестница на железобетонном винтовом косоуре.

Размеры

По длине тетива может различаться. Тут все будет зависеть от конфигурации лестницы: высота объекта, количество маршей, наклон, количество ступеней и прочее. Но если говорить о деревянной лестнице, то есть фиксированные параметры ширины и толщины балки, то ширина доски не должна быть меньше 30 см, а толщина – не менее 5 см. Длина тетивы может варьироваться от 1500 мм до 6000 мм.

Приводим стандартные размеры тетивы:

• 50х300х1500 мм;
• 50х300х2000 мм;
• 50х300х2500 мм;

• 50х300х3000 мм;
• 50х300х3500 мм;
• 50х300х4000 мм;
• 50х300х4500 мм;
• 50х300х5000 мм;
• 50х300х6000 мм.

Обращаем внимание, что для каждого помещения этот параметр рассчитывается в индивидуальном порядке. .

Общие сведения

Скрытая конструкция

Скрытый способ установки подразумевает использование тех вариантов конструкции каркаса, к чьему внешнему виду не предъявляется особых требований, так как предусмотрено, что в последующем все видимые части будут закрыты. Металлический каркас, который установлен, следует облицовывать желательно декоративным материалом так, чтобы все подходило под ваш интерьер, и не был нарушен общий стиль дома.

В качестве материала изготовления можно использовать относительно недорогие швеллера или балки (двутавровые) с уголками разных размеров, к которым и будет выполнено закрепление подступеней и ступеней. Сама же балка из швеллера в будущем будет закрыта гипсокартонном или панелями из дерева.

Важно! Ни в коем случае нельзя пренебрегать расчетом каркаса лестницы из металла, так как нужно будет обязательно знать нагрузку на несущие элементы, чтобы была исключена возможность излома конструкции при использовании.

Открытая конструкция

Открытый каркас представляет собой видимую часть конструкции лестницы, которая требует особой обработки и покрытия ЛКМ. Данный вариант визуально воспринимается лучше, а при правильном подходе и вовсе идеально впишется в лестничную конструкцию. По типу изготовления, открытые типы кнструкции можно разделить на каркасные:

• С 1 косоуром.
• С 2 косоурами.

Каркас открытого типа на одном косоуре – это когда по центру лестничной конструкции установлена несущая балка, на которую устанавливают косынки или площадки, чтобы закреплять ступени. Полступени в таком типе конструкции каркаса не устанавливают. Визуально этот вид конструкции кажется парящим, воздушным и легким. Если вы планируете установку широких маршей, то для исключения прогиба ступеней по краю советуем приваривать по бокам дополнительные элементы, а именно консоли.

Каркас открытого типа на двух косоурах – чем-то система установки схожа с одним косоуром, но в этом случае балки расположены не по центру, а по краю ступеней. Для того, чтобы закрепить ступени на балки, устанавливают кобылки (косынки), а сами ступени закрепляют с внутренней стороны, чтобы целостность проступи не была нарушена. Такой вид каркаса самый надежный и предназначается даже для широких маршей.

Для того, чтобы сделать косоуры, используют металлический профиль прямоугольной формы. По форме его делают в виде лесенки или прямой несущей балки. Открытая лестница на металлическом каркасе своими руками требует, чтобы ее тщательно обработали, а также,  чтобы сварочный шов был красивым, и было высококачественное покрытие лаком или краской (без потеков), чтобы общий вид лестничной конструкции не был испорчен.

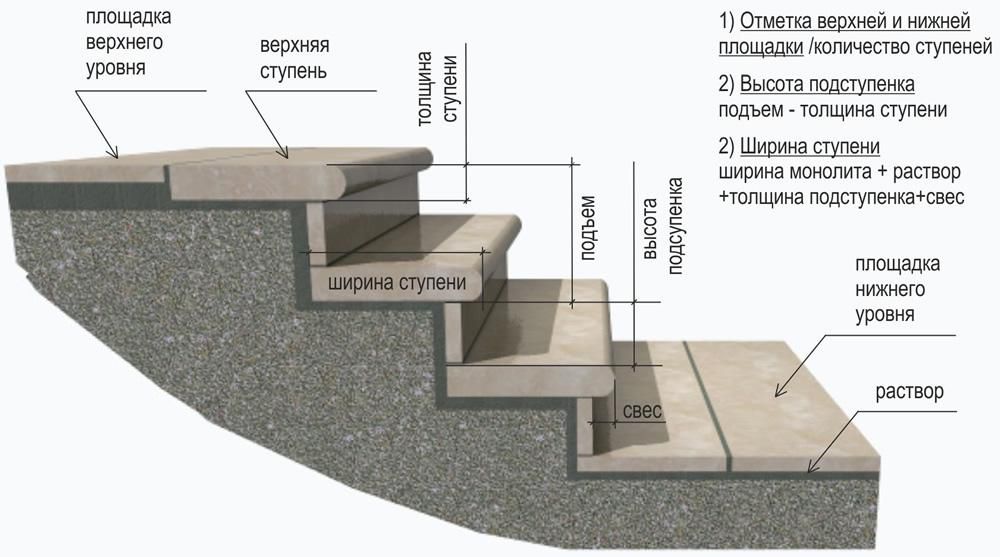

Расчет размеров и последовательность изготовления

Перед тем, как начать создавать каркасную конструкции, следует определиться с типажом конструкции, а также высчитать, сколько вам требуется материалов и выполнить замеры. Расчет требуемых параметров:

• Замер высоты между полом второго и первого этажа.
• Ширина проступи, должна быть от 0.2 до 0.3 метра.
• Высота подступенка, от до 0.2 метра.
• Лестничный марш должен иметь ширину не меньше, чем 0.9 метра.
• Угол наклона лестницы, допустимое значение от 30 до 45 градусов.

Все описанные выше пределы интервалов при расчете ступеней требуются для удобства передвижения по конструкции.

Формулы для этих расчетов:

1. Формула удобства равна: е – j= 12 см.
2. Формула безопасности равна: е + j= 12 см.
3. Формула шага равна: е +2 j= 62(60-64) см.

Причем размер проступи обозначен как «е», а размер подступенка «j», «а».

Планируем этапы работ

При выполнении данных расчетов будет не лишним сразу же определиться с этапами выполнения работ:

1. Подготовьте проем требуемого размера.
2. Изготовьте каркас лестницы из металла на второй этаж на основании совершенных расчетов.
3. Соберите всю конструкцию по месту установки.

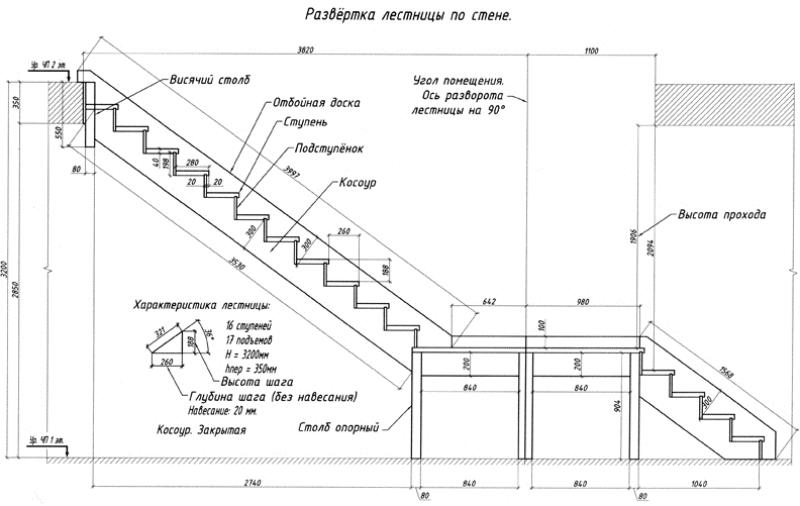

Параметры и размеры косоуров

Для расчета параметров лестницы, в первую очередь необходимо остановиться на основных величинах:

• высота лестничной конструкции;
• длина проекции по полу;
• высота и ширина проема;
• глубина проступей;
• высота подступенка;
• количество проступей.

При определении высоты всей конструкции нужно измерить расстояние от пола 1 этажа до пола 2 этажа. Общая высота лестничной конструкции не может быть ниже двух метров. Длина проекции по полу определяется исходя из размеров отведенного под лестницу места в помещении. Высота и ширина проема определяется опытным путем по месту установки. Глубина ступени выбирается из личных предпочтений, но должна соответствовать эргономическим требованиям. Наиболее часто применяют размер глубины в 250-300мм. Высота подступенка не должна превышать 220мм.

Количество проступей определяется исходя из длины косоура и высоты подступенка. Предположим,

• высота конструкции 2500мм;
• длина 4000мм;
• глубина проступи 280мм;

Длину лестницы делим на глубину ступени и получаем количество ступенек – 14 штук. Аналогично вычисляем высоту подступенка. Высоту делим на количество проступей и получаем 180мм. Длина несущего элемента определяется при помощи теоремы Пифагора: К квадрату длины прибавим квадрат высоты и получим длину косоура, то есть 4700м.

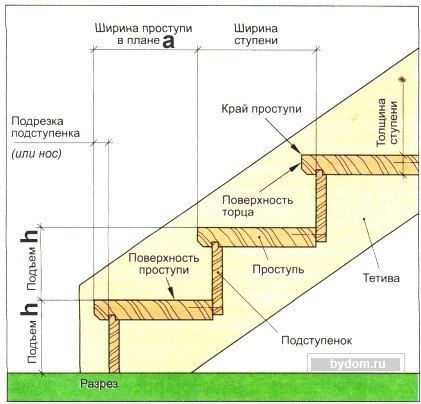

Тетива

Лестница является неотъемлемой частью дома, состоящего более чем из одного этажа. Объединение двух этажей дома возможно при использовании следующих конструкций: винтовых, на больцах или маршевых. Особо частым вариантом выбора становятся именно маршевые лестницы. Они, скорее всего, лучше подойдут вам в экономическом плане, учитывая поставленные цели, а также они довольно просто монтируются и надёжны. Пролёты маршевых лестниц между этажами могут монтироваться тетивах.

Что такое тетива?

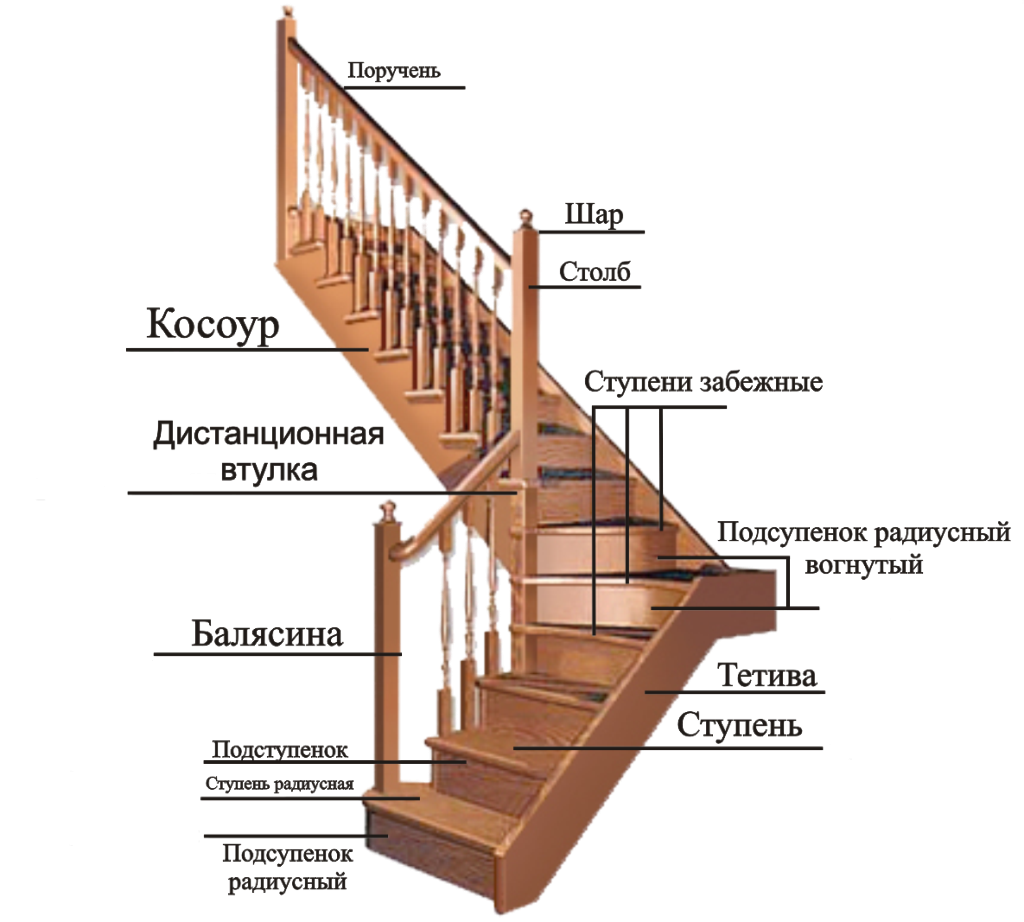

Тетива является несущей частью лестничного марша, такую же роль играет и косоур. Найти отличие между этими способами крепления ступеней достаточно легко. Нужно лишь обратить своё внимание на вид конструкции сбоку. Если вы видите торцы ступеней, то это косоур. У лестницы на тетиве ступени расположены внутри, поэтому торцы не видны.

Центральная функция тетивы – опорная. Проступи и подступени крепятся непосредственно на нее. От расчёта параметров тетивы будет зависеть функционал и надёжность всей конструкции. Тип тетивы выбирается с учётом возможной нагрузки, частоты пользования лестницей, дизайна помещения.

Для чего нужна тетива?

Центральным элементом опоры для лестничного марша служит тетива, в которую ступеньки врезают сбоку, а не накладывают сверху, как у косоура. Опорной балке необходимо иметь высокие параметры прочности, по этой причине для её создания берут цельный древесный массив или металлические профиля. Отличительной чертой крепления ступеней в тетиве является выпиливание во внутренних поверхностях пазов или прикрепление опорных брусков — щёк. В результате лицевая сторона у тетивы более привлекательна, чем у косоура.

Именно утонченный и привлекательный вид является важным критерием в выборе лестницы на тетиве. Они также могут быть маршевыми прямыми, с площадками или забежными ступенями, винтовыми.

Изготовление тетивы

Выше уже упоминался основной способ изготовления тетивы — выборка пазов для установки и фиксации ступеней. В этом случае толщины 40 мм для тетивы, в отличии от косоура, уже недостаточно, так как необходимо обеспечить достаточную опору. По этой причине деревянные версии тетивы имеют толщину от 50 мм, а чаще происходит отказ от дерева в пользу металла, что позволяет визуально облегчать конструкцию.

Изготовление тетивы

В тоже время при изготовлении лестницы с тетивой необходимо обеспечить жесткость конструкции, чтобы параллельные балки тетивы не расходились. Для этого их стягивают между собой или фиксируют за счет степени и подступени.

При самостоятельном изготовлении от варианта лестницы на тетиве глубину паза часто уменьшают, но для увеличения опоры внутри тетивы крепят опорные бруски (50-60 мм) или сплошные щеки от ступени до ступени. Такая лестница оказывается массивнее варианта на косоуре.

Варианты крепления проступей тетивы

Преимущества использования тетивы в лестничной конструкции

Тетива является центральной опорой всего марша. Улучшить прочность конструкции можно использовав твёрдую несрощенную древесину и затяжки из металла. Преимуществами такого обустройства лестницы эксперты считают ряд причин таких как:

• независимость в креплении балясин, которые крепятся на тетивы, а не на ступень;
• надежность конструкции;
• лёгкость в установке и ремонте изделия. Так при замене пролета имеется возможность, как удаления всего марша, так и его части;
• износоустойчивость;
• устойчивость к высоким нагрузкам, до 250 кг;
• дополнительная защита стен от пыли и грязи;
• при необходимости имеется возможность монтировать прямые и винтовые конструкции, с поворотом или закруглением.

При выборе основы лестницы необходимо определить важные моменты: самостоятельность изготовления, массивность, декоративность, просматриваемость ступеней. Варианты на металлическом каркасе с косоуром и тетивой практически равнозначны, а вот в деревянной реализации существенно различаются по внешнему виду, занимаемому месту и сложности изготовления.

Самостоятельно проще изготовить вариант с косоуром, но вариант с тетивой будет надежнее. Поэтому как обычно выбор за вами. В любом случае всегда можно обратиться за профессиональным изготовлением лестниц.

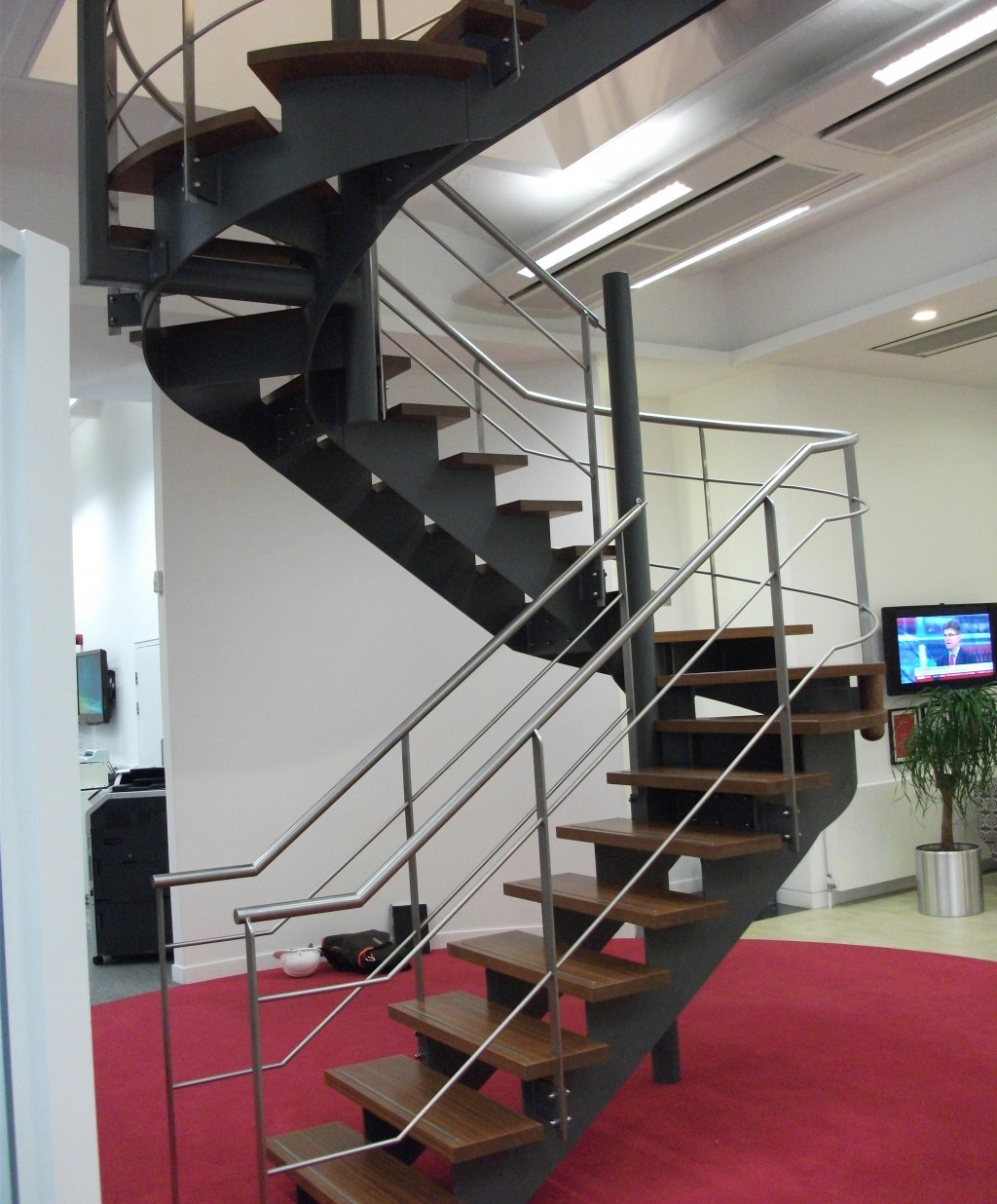

Винтовые лестницы с металлическим каркасом

Винтовая лестница сама по себе сложна в изготовлении, однако эстетическими достоинствами и возможностями использования в любом интерьере оправдывает свое применение.

На приводится конструкция винтовой лестницы на металлическом каркасе для высоты этажа 2,75 м. По расчету она имеет 12 ступеней высотой 23 см.

Конструкция винтовой лестницы на металлическом каркасе (цифры в кружках обозначают номера ступеней)

Основой лестницы служит центральная стойка из стальной трубы, которая с помощью фланцев закреплена к полу над балкой перекрытия и к потолку второго этажа под балкой перекрытия. Стойка может быть короче с закреплением к полу второго этажа.

Деревянные ступени из шпунтованных досок закреплены одним концом с помощью шурупов к отрезкам стальных уголков, приваренных к центральной стойке. Другие концы ступеней с помощью деревянных планок или стальных уголков крепятся непосредственно к стенам или стойкам ограждения. Поручень выполняется из стальной трубы Ш 30 мм или стальной полосы 30×3 мм. Ограждение лестницы выполняется индивидуально.

Другая конструкция винтовой лестницы для высоты этажа 3,0 м приведена на В ней 13 ступеней высотой 23 см.

Конструкция винтовой лестницы с металлическим каркасом (дизайн-класс РААИ)

Основой этой лестницы также служит стальная труба Ш 200 мм. К ней привариваются кронштейны Т — образного профиля, выполненные из листовой стали толщиной 10 мм. К кронштейнам крепятся на шурупах деревянные ступени из досок толщиной 40 мм.

Поручень выполнен из гнутой хромированной трубы Ш 50 мм. Стойки поручня в виде металлических стержней Ш 18-20 мм закреплены к каждой ступени лестницы.

Принципиально говоря, во всех винтовых лестницах с центральной стойкой используют в качестве центральной стойки металлическую трубу, поэтому в этом разделе приводятся и другие конструктивные решения таких лестниц (, 18).

Винтовая лестница с деревянными ступенями:

1 — опорный фланец;

2 — втулка между ступенями;

3 — центральный стержень,

4 — перила,

5 — стойки перил

Они изготовляются в виде комплекта деталей и состоят из центрального стержня, установленного на опорный фланец, и ступеней, «нанизанных» на стержень. Внешние края ступенек поддерживаются стойками перил. Соединяет стойки перил спиральный поручень.

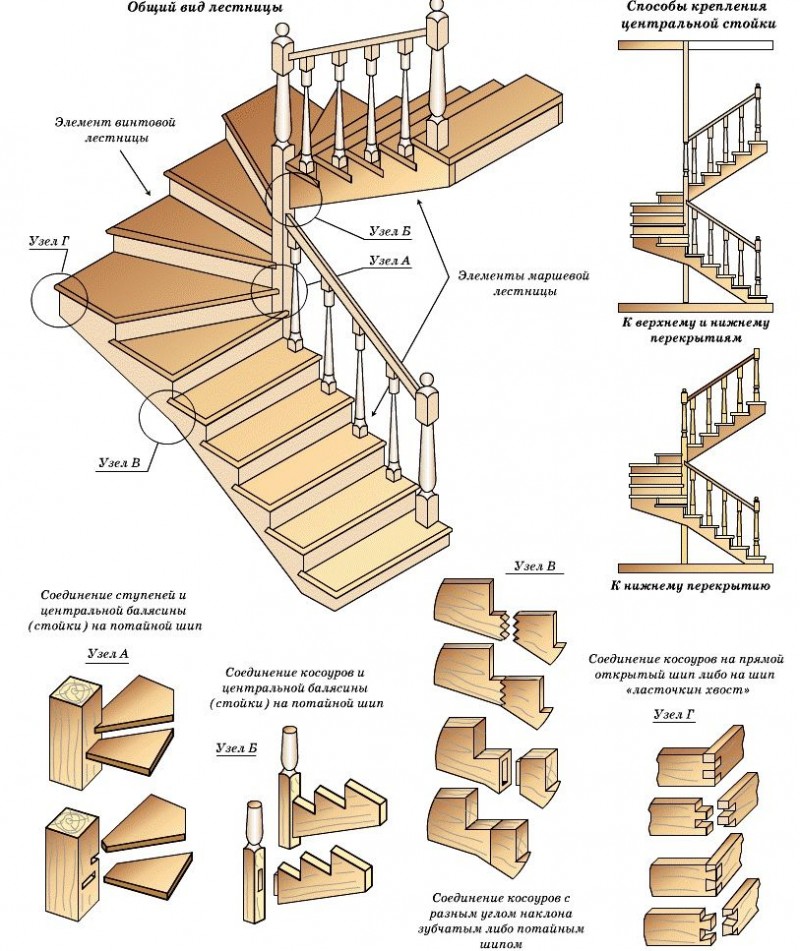

Деталировка винтовой лестницы

Такие лестницы удобны и легки в сборке, как правило, имеют эстетический вид, безопасны в эксплуатации.

Наиболее удобными в эксплуатации являются лестницы с диаметром 220 см. Высота ступеней винтовой лестницы обычно не менее 18 см и чаще всего находится в пределах 18-20 см. Она регулируется выбором высоты промежуточных втулок. Ширина ступеней по средней линии не должна быть меньше 20 см.

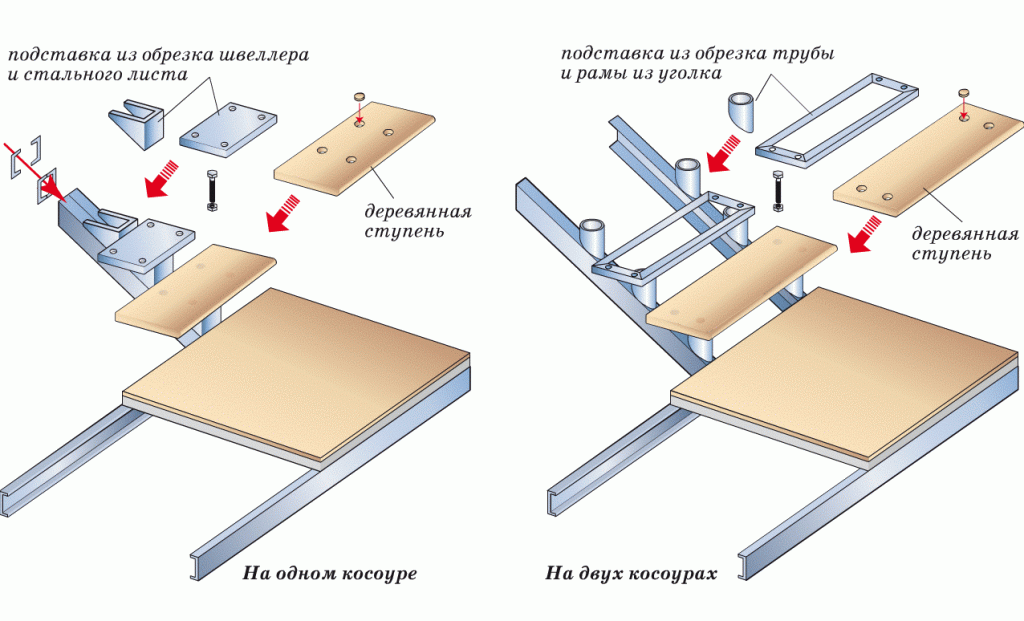

Как выполняется крепление ступеней к металлическому каркасу

Ступени должны надежно держаться на каркасе

Если вы не знаете, как быстро и правильно произвести крепление ступеней к металлическому каркасу, то этот обзор расскажет про целых два варианта проведения работ. Каждый из них имеет свои особенности, поэтому выберите то, что удобнее вам и повторите все действия, описанные в соответствующем разделе.

Процесс монтажа не отличается сложностью, и при желании вы справитесь с ним и без посторонней помощи.

статьи

• Как крепить элементы
• Вывод

Как крепить элементы

Крепление деревянных ступеней к металлическому каркасу — процесс непростой. Сложностей много: разные материалы, металлическая конструкция плохо поддается обработке, нужно делать не только надежно, но и аккуратно.

Но если вы знаете все нюансы технологии, то работа пройдет без проблем. Конечно, придется приложить определенные усилия и потратить свое время, но результат того стоит. К тому же, выполнение работы своими руками поможет сэкономить немалые средства, так как цена этой услуги у мастеров высока.

Вариант №1

В этом случае мы имеем каркас лестницы с забежными ступенями, который сварен из профильной трубы. Это очень надежное основание, нам остается только закрепить ступени на металлокаркасе.

Инструкция по проведению работ состоит из таких этапов:

Вариант №2

Если вам первый вариант кажется слишком сложным, или доступ к нижней части ограничен, например, если нужно обшить металлический каркас ступеней для крыльца, то можно использовать второй вариант.

Тут работы выполняются следующим образом:

Вывод

Теперь вы знаете, как закрепить ступени на металлокаркасе двумя вариантами. Выберите более подходящее решение, и проведите работы в соответствии с рекомендациями из обзора. в этой статье поможет разобраться в теме еще лучше и наглядно покажет некоторые важные моменты.

Сборные ступени по металлическим косоурам – Сборная бетонная лестница из наборных ступеней по металлическим косоурам

статьи:

В тех местах, где по разным причинам не помещается цельный лестничный марш из бетона, устанавливаются сборные ступени железобетонные по металлическим косоурам. Такие конструкции можно встретить в зданиях любого назначения, но чаще всего они используются в промышленных строениях либо домах из монолитного железобетона, где изделия стандартных размеров применить невозможно.

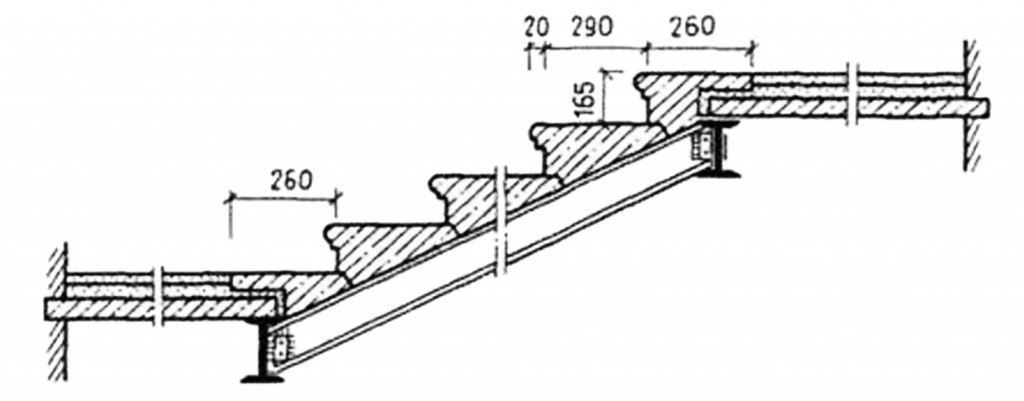

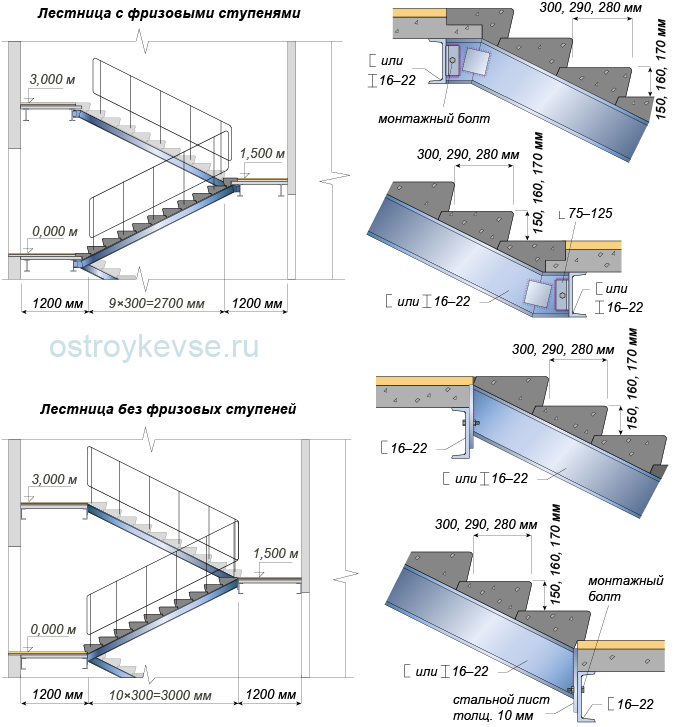

Лестница со сборными ступенями по металлическим косоурам

Очень часто при строительстве жилых домов выбирают вариант устройства лестницы из сборных ступеней по металлическим косоурам. В такой лестнице несущими элементами (косоурами) служат прокатные швеллеры (реже – двутавры), опирающиеся либо на кладку стены, либо на перпендикулярные балки, называемые лобовыми.

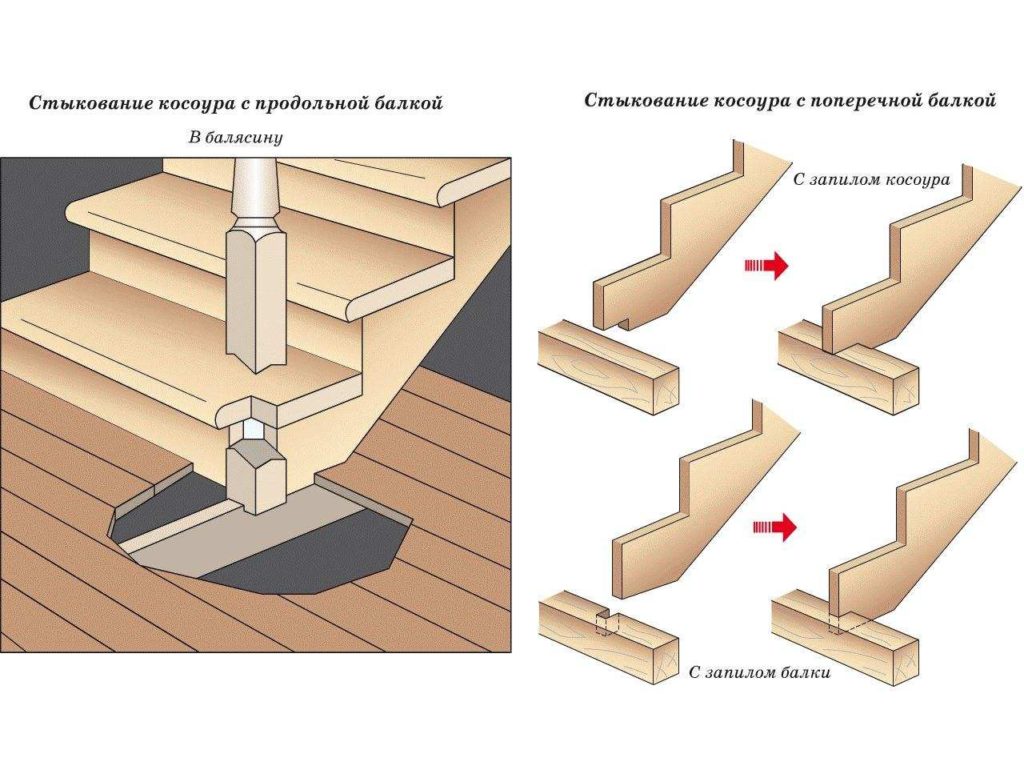

Косоур, опирающийся на кладку стен, изготавливают из цельного швеллера (двутавра). В нужных местах выполняют подрезку, гнут швеллер и сваривают с накладками. Глубина опирания швеллера на стену 250 мм. В месте опирания косоура на стену к швеллеру приваривается пластина 200х250 мм толщиной 6-8 мм, которая служит распределительной подушкой и препятствует смятию кладки под сосредоточенной нагрузкой от косоура.

В случае опирания косоура на лобовые балки, косоуры либо крепятся к лобовым балкам болтами, либо – сваркой с накладками. Лобовые балки располагаются перпендикулярно косоурам и опираются на стены. Глубина опирания балок – 250 мм. К балкам в данном случае также привариваются пластины для распределения нагрузки на стену.

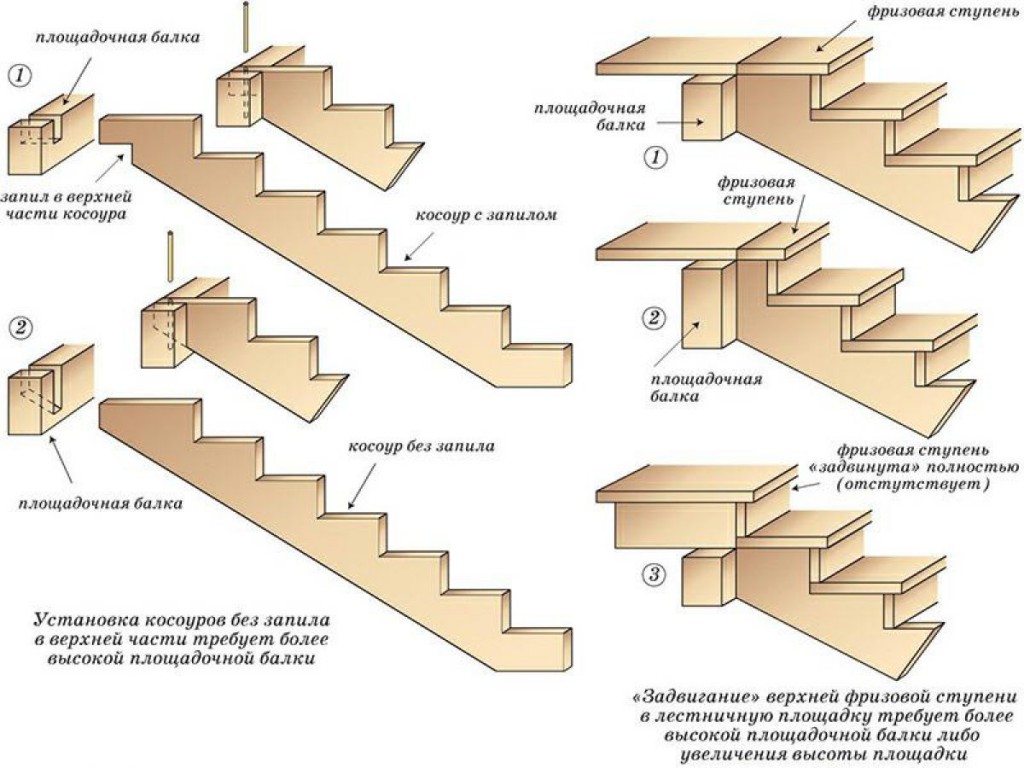

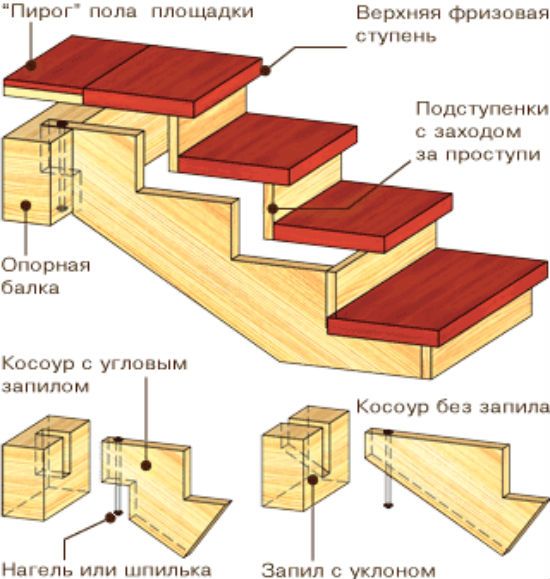

На лобовые балки также опираются лестничные площадки – сборные или монолитные. Можно выбрать один из двух вариантов: первый – лестничная площадка опирается на две балки, второй – площадка одним краем опирается на балку, к которой крепится косоур, а вторым краем опирается на стену.

Глубина опирания площадки на стену – не менее 100 мм.

Разобраться с расчетом косоура вам поможет статья «Расчет металлического косоура лестницы.»

О монолитной лестнице в частном доме можно узнать из статьи «Монолитная лестница в частном доме.»

Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

Косоур лестницы: как рассчитать и сделать своими руками

Косоур лестницы представляет собой наклонную балку, служащую опорой лестничной конструкции.

Ступени на нее накладываются сверху, тогда как в случае использования тетивы, крепление ступеней осуществляется изнутри — в специальные гнезда или пазы.

Об особенностях расчета косоура и о самостоятельном изготовлении этого важного элемента лестничной конструкции пойдет речь ниже.

Виды косоуров

Существует классификация и в зависимости от расположения:

Лестница «Элегант» на 2 боковых косоурах

Материалом для изготовления этих элементов лестничной конструкции может быть:

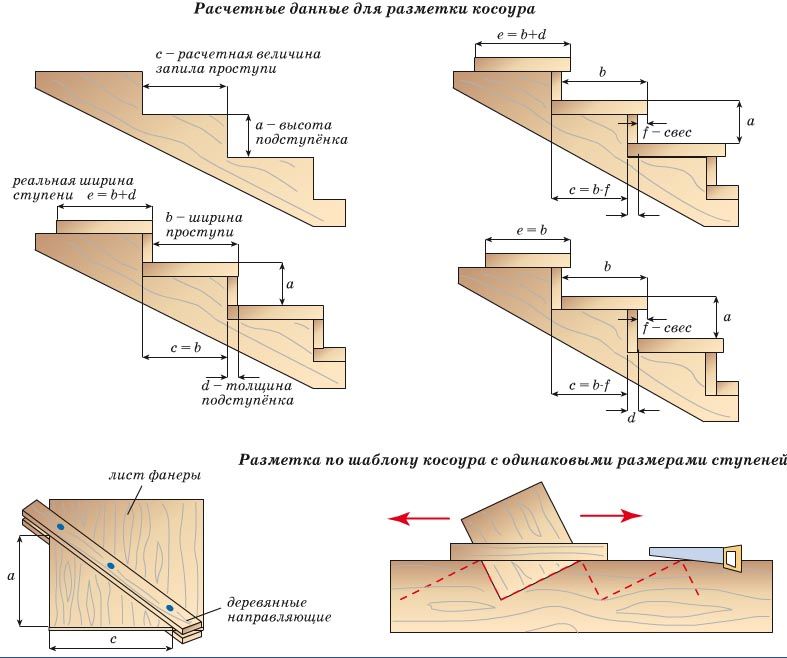

Расчет размеров косоура

Косоур несет на себе огромную нагрузку, от него зависит долговечность, устойчивость всей лестничной конструкции, поэтому так важно рассчитать все его параметры правильно.

Существуют свои особенности расчета размеров для изделий из разных материалов. Рассмотрим каждый вариант отдельно.

Расчет косоура из дерева

Самым простым является расчет для одномаршевой лестницы, хотя если маршей больше, то методика расчета та же, только каждый пролет рассчитывают отдельно.

Расчет косоура для одномаршевой лестницы самый простой: достаточно извлечь корень квадратный из суммы квадратов высоты и проекции длины лестничной конструкции

Обязательным условием является соблюдение одинакового наклона всех участков конструкции.

Для расчета потребуются следующие данные:

1. Расстояние между чистым полом 1 и 2 этажей — высота лестничной конструкции.
2. Длина марша. Если известно количество ступеней и ширина проступи, то длину конструкции можно получить путем умножения этих двух величин. Существует и другой путь: при помощи отвеса размечают проекцию проема 2 этажа и измеряют расстояние между его началом и первой ступенью лестницы.

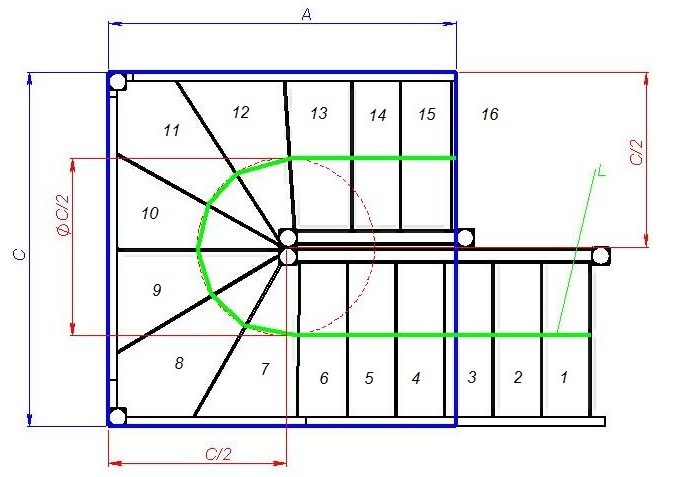

Расчет косоура для разворотной лестницы «Модерн» более сложный. Здесь придется рассчитывать отдельно каждый участок.

Определяя длину марша, не следует учитывать последнюю ступеньку, т.к. она является продолжением пола второго этажа.

Неточная разметка пары косоуров приведет к тому, что ступени будут перекошены, а лестница со временем начнет скрипеть

При наличии необходимых данных, длину косоура просто определить с применением теоремы Пифагора:

H2 + L2 = C2, гдеH — высота;L — длина марша;

С — длина косоура.

Искомый параметр находят путем извлечения квадрата из суммы квадратов высоты лестничной конструкции и длины марша:C = √( H2+ L2).

Намного проще рассчитать косоур с помощью онлайн-калькулятора, подставив желаемые параметры будущей лестничной конструкции.

В зависимости от размеров лестницы, ступени крепят на 1,2, а иногда, если ширина конструкции превышает 150 см, то и на 3 косоура.

Онлайн-калькулятор очень упростит ваши расчеты

При сооружении лестницы для дома своими руками выбирать крепление на 1 косоур опасно, нужны серьезные расчеты и лучше, если их, а затем и установку, выполнят профессионалы. Если все же решили справиться с этим самостоятельно, посмотрите видео:

Особенности расчета металлического косоура

Для того, чтобы выбрать профиль, из которого будет изготовлена конструкция, необходимо рассчитать нагрузку на косоур. Возьмем для примера следующие данные:

• высота — 270 см;
• длина марша — 450 см;
• количество ступеней — 15 шт;
• масса ступени — 9 кг;
• нагрузка на лестницу, создаваемая весом людей, одновременно находящихся на ней — 400 кг;
• ширина ступеньки — 80 см;
• модуль упругости — 2 100 000 кг на 1 кв. см для стали.

Выполняем вычисления:

1. Определим нагрузку на косоур15 х 9 х 1,1 + 400 х 1,4 = 708,5 кг.
2. Узнаем длину косоураC = √( H2+ L2) = √2702 + 4502 = 530 см.
3. Рассчитываем момент инерции(5,2 х 80 х708,5 х 530)/ 2 100 000 = 74,39 см4.

Выбираем подходящий профиль по таблице сортамента:

Таблица сортамента для труб из стали позволит выбрать подходящий профиль.

Найденному моменту инерции соответствует профиль 140х60х3 мм

Масса ступени и нагрузка от веса людей определены с учетом коэффициента надежности, равного 1,1 и 1,4 соответственно.

Косоур из дерева своими руками: 4 этапа изготовления

Ступени фиксируют двумя способами: в вырезах треугольной формы непосредственно в косоурах или на кобылках — дополнительных элементах в виде клиньев в форме прямоугольного треугольника. Они крепятся к несущей конструкции посредством шкантов.

Крепление ступеней может быть разным, главное, чтобы оно соответствовало требованиям безопасности

Металлический косоур своими руками

Чтобы своими руками сделать металлический косоур, следует знать, что они бывают:

Лестница на металлических косоурах, обладает высолкой несущей способностью. Здесь часто отсутствуют дополнительные опоры

Изготавливают косоур по следующей технологии:

1. Предварительно швеллер размечают, нанося метки на места крепления кобылок. Проще это делать при помощи треугольника с соответствующими отметками на катетах.
2. К горизонтальному отрезку профиля приваривают кронштейны для крепления ступеней. Для упрочнения конструкции иногда создают дополнительные ребра жесткости.
3. Если конструкцией лестницы предусмотрено наличие 2 косоуров, то их соединяют между собой уголком, по длине равным ширине лестницы, что придает дополнительную жесткость сооружению. Чтобы выдержать предельную точность при изготовлении косоура лестницы своими руками, следует наварить отрезки профиля на один швеллер, а затем наложив его на второй, отметить места крепления.

   Способы крепления косоура к перекрытию

Самостоятельно можно сделать простую модель, но имея  небольшой опыт, красивую, презентабельную и надежную конструкцию вряд ли удастся создать. Для этого существуют специалисты.

Лестница на 1 косоуре выглядит почти невесомой. Такая конструкция не под силу любителю.

Пусть ее изготовлением займутся профессионалы

Компания, кроме готовых лестничных конструкций, предлагает и косоуры из дерева, металла.

Это ключевые элементы, поэтому приобретать их стоит у надежных производителей.

Профессионализм наших специалистов, высокое качество в сочетании с демократичной ценой, делают продукцию, выпускаемую нашей компанией, востребованной.

Классификация и виды косоуров

По форме косоуры могут быть:

• прямыми;
• ломаными;
• винтовыми.

Прямые марши наиболее простые в исполнении, их можно изготовить самостоятельно.

Ломаные пролеты применяются для конструкций, состоящих из нескольких маршей и располагающиеся перпендикулярно друг другу.

Винтовые марши используются для закруглённых лестничных конструкций.

По месторасположению косоура, конструкции можно разделить на:

Если ширина проема свыше 1,5 метров, необходимо совместить два типа расположения, и использовать 3 косоура: в центре и по бокам.

Важно!

При самостоятельном конструировании лестницы на одном косоуре, необходимо помнить, что возведение таких конструкций требует предварительного согласования в органах строительного контроля.

Центральный косоур применяется для легких, невесомых, почти прозрачных лестничных конструкций. Для более же надежной конструкции необходимо применять две несущие балки.

Именно второй вариант наиболее популярный и чаще применяемый на практике.

Установка лестницы в доме на второй этаж металлокаркас и его сборка

Металл – это отличный материал для создания подъемного элемента с высоким уровнем грузоподъемности, длительным сроком эксплуатации. На металлокаркас может быть установлена лестница любой конструкции: от простой (на одном или двух косоурах и балках), до консольной.

Сборка типовой лестницы на металлокаркасе предполагает следующую последовательность:

1. Раскрой материалов по рассчитанному проекту.
2. Установка каркаса переходной площадки. Сварка оснований и прямоугольной рамы.
3. Монтаж косоуров. Для прочности косоуры могут быть соединены кронштейнами со смежными с лестницей стенами.
4. Изготовление и сварка кобылок на равном расстоянии друг от друга.
5. Монтаж на уголки перекладин и кронштейнов для установки ступеней.
6. Зашкуривание и прогрунтовка металла, при необходимости – окраска.
7. Установка проступей и подступенков (если конструкция закрытая).
8. Установка балясин и перил.
9. Покраска конструкции в нужный цвет или покрытие деревянных ступеней лаком.

Металлокаркасная лестница обладает высоким уровнем грузоподъемности и длительным сроком эксплуатации.

Для обшивки металлокаркаса в домашних условиях чаще всего используют гипсокартон, дерево. Кроме того, металлическую лестницу можно сделать со стеклянными ступенями и ограждениями. Для неординарных современных интерьеров можно выбрать в качестве материала для ступень – металлическую сетку.

Лестницы на больцах

Больц – это приспособление, с помощью которого достигается эффект «подвешивания» лестницы. Больцы (узлы из болта, гайки и втулки) соединяют ступени между собой и обеспечивают жесткость марша. Несущая стена должна быть прочной и выполненной из дерева, кирпича, бетона. Если стена не достаточно прочная, больцевая лестница сначала крепится к тетиве и к укрепленному (введенному) в стену закладному элементу.

Главная конструктивная особенность лестниц на больцах – отсутствие каркаса. Больцы несут большие нагрузки. От прочности опорных узлов зависит надежность лестницы и ее внешний вид. Поэтому больцы изготавливаются только на специализированном производстве из особых сортов стали. Узлы не должны самопроизвольно раскручиваться; еще одно обязательное условие – возможность регулировки по высоте.

Особенности лестницы на больцах

• Возможность установки в ограниченном пространстве.
• «Воздушный» внешний вид.
• Специальные требования к помещениям, в которых из будут устанавливать.
• Сравнительно высокая стоимость монтажа лестницы по сравнению с другими способами.

Покраска лестниц Почему скрипят лестницы Металлические лестницы Винтовые лестницы Породы дерева Деревянные поручни Балясины

Преимущества однокосоурных металлических лестниц

У такого рода конструкций можно найти множество преимуществ:

• Стальные несущие балки гораздо надежнее деревянных или бетонных. Они не рассыхаются со временем, на них не появляются трещины, а при качественной наружной отделке даже наружные лестницы не ржавеют.
• Сечение металлических косоуров меньше при равной прочности аналогов из древесины и железобетона. Это значит, что вся конструкция будет выглядеть легче и изящнее.
• Оригинальный внешний вид также можно отнести к достоинствам таких лестниц. Как и то, что они визуально не загромождают пространство. Для небольших помещений это огромный плюс.

Прозрачная конструкция совершенно не мешает воспринимать пространство целиком

• В отличие от полностью деревянных лестниц, модели на стальном каркасе не скрипят.
• Цена монокосоурных лестниц ниже за счет меньшего расхода материала. Хотя стоимость, конечно, зависит ещё и от дизайна и материала ступеней и поручней.
• Отремонтировать стальную конструкцию проще, чем деревянную. Обычно ремонт заключается только в замене ступеней.
