Бетонная винтовая лестница на второй этаж своими руками

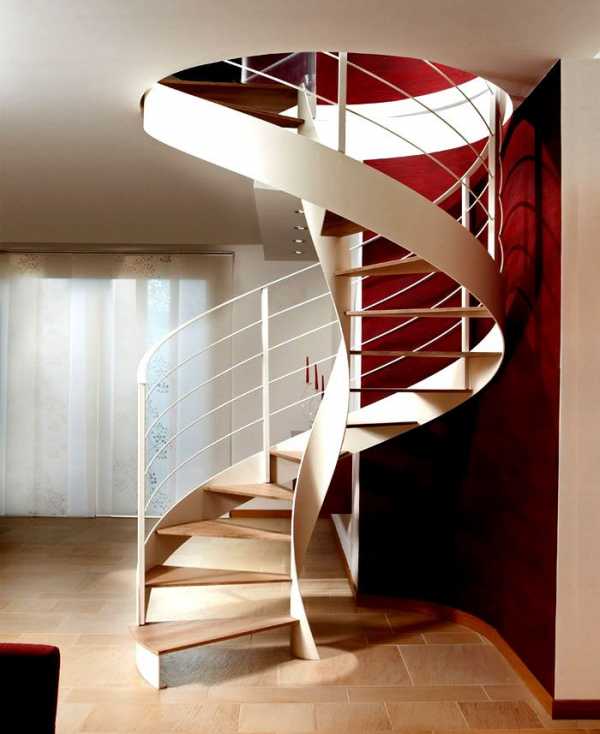

Винтовая лестница сверху

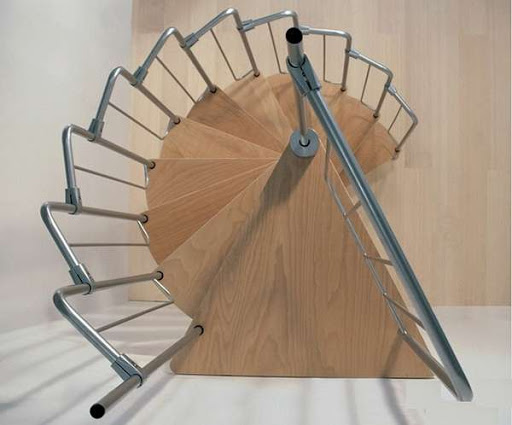

Винтовая лестница сбоку

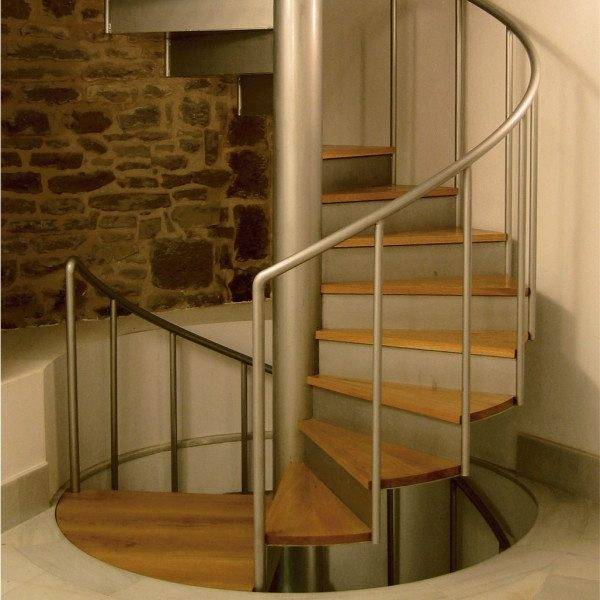

Винтовая лестница с деревянными ступеньками

Преимущества

Металлические винтовые конструкции выделяются своими прекрасными эксплуатационными характеристиками:

• высоким уровнем прочности;
• износостойкости;
• устойчивостью к повышенным нагрузкам;
• стойкостью к перепадам температур;
• долгим сроком службы;
• малыми габаритами.

Недостатки

Минусы винтовых лестниц, также как и достоинства, выплывают из особенностей их конструкции. Учитывая трапециевидную форму ступеней, их меняющейся ширины не всегда достаточно для уверенного передвижения по ней. Дополнительную опасность представляет собой отсутствие подступенков, которые практически не используются в таких видах, как видно с чертежей. Такие предостережения особенно актуальны для пожилых людей и маленьких детей. Кроме того, по винтовым устройствам очень неудобно поднимать или опускать габаритные или тяжелые грузы.

Подведем итоги

Металлические винтовые лестницы являются прекрасным решением для помещений с небольшими габаритами. Такие лестницы, в сочетании с деревянными или стеклянными ступеньками придадут любому интерьеру изысканности и стиля.

Виды и элементы

Рассмотрим более детально виды и элементы.

Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать собственными силами. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина.

_Лестница — подмащ. конструкция, предназначенная для перемещения людей по высоте и создания кратковременных рабочих мест. (ГОСТ 24258-88)

Лестницы винтового типа имеют четыре основных вида с учетом способа крепления ступеней.

• Консольное крепление. На нее крепятся ступени с помощью консолей. Главным действующим лицом по-прежнему остается центральная ось – широкая может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления, стены помещения в этом не участвуют.
• Ось + стены. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом либо просто даже соединительные элементы ступеней, для этой конструкции вначале устанавливается центральная ось – столб. Таким образом как видим, основная нагрузка конструкции ложится на центральный столб и стены помещения.

_Помещение — единица комплекса недвижимого имущества (часть жилого здания, иной связанный с жилым зданием объект недвижимости), выделенная в натуре, предназначенная для самостоятельного использования для жилых, нежилых или иных целей, находящаяся в собственности граждан или юридических лиц, а также Российской Федерации, субъектов Российской Федерации и муниципальных образований. ; — пространство внутри здания, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 10-01-94); — пространство внутри дома, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 31-02-2001)

• Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены либо какую-либо другую дополнительную опору.
• Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, чаще всего, создают иллюзию парения в воздухе.В тоже время остается довольно прочной и безопасной, в конечном счете лестница с этим видом крепления имеет повышенную сложность установки. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Здесь нет центральной оси, на которую могли бы опереться ступени. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила. или к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.

_Ограждение — банк. устойчивое к взлому пулестойкое средство защиты банковское (СЗБ), предназначенное для обеспечения безопасности персонала банка и предотвращения несанкционированного доступа на территорию банка и непосредственно к месту хранения ценностей. (ГОСТ Р 51110-97)Опоры — специальные, отдельно стоящие конструкции для закрепления поддерживающих устройств контактной сети, питающих и усиливающих линий, сетей другого назначения. (СНиП )Счета — расчетные (текущие) и иные счета в банках, открытые на основании договора банковского счета, на которые зачисляются и с которых могут расходоваться денежные средства организаций и индивидуальных — энерг. условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи. (ГОСТ )

Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию. Каскадная вереница ступеней как правило спускается по ровной окружности с минимальным увидеть рисунок лестницы, в случае если взглянуть на нее готовую с высоты второго лестница опирается на центровую ось и стены помещения, иногда можно лицезреть фигуру многоугольника.

_Эксплуатация — стадия жизненного цикла объекта, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние). (ГОСТ Р 51617-2000)

Только с небольшим витком, оригинальная модульная лестница представляет из себя такую же винтовую конструкцию. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Впрочем такие лестницы как правило используются там, где приходится нечасто подниматься наверх.

_Опора — оснаст. элемент конструкции, специальные приспособления, страховочные канаты и др., к которым закрепляется человек карабином пояса. (ГОСТ Р 50849-96)

Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

• столб для установки перил;
• непосредственно перила;
• центровой столб – ось конструкции;
• ступени;
• стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
• верхняя площадка;
• ограждение второго этажа.

_Площадка — одноярусное сооружение (без стен), размещенное в здании или вне его, опирающееся на самостоятельные опоры, конструкции здания или оборудования и предназначенное для установки, обслуживания или ремонта оборудования. (СНиП 31-03-01); — навесная конструкция, предназначенная для образования рабочего места непосредственно в зоне производства работ. (ГОСТ 24258-88)Стойки — специальные, отдельно стоящие конструкции для закрепления поддерживающих устройств контактной сети, питающих и усиливающих линий, сетей другого назначения. (СНиП )

Основные моменты сборки обозначены четырьмя узлами. Мини-схема по наборной комплектации винтовых лестниц выглядит так:

• узел Б – центровая труба соединяется с консолью ступени;
• узел Г – объединение нижнего опорного центра с основной трубой.
• узел А – крепление осевой трубы к перилам второго этажа;
• узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;

Спиральные лестницы на второй этаж – стильный интерьерный компонент

Винтовые лестницы могут быть оформлены в любом стиле: классика, хай-тек, арт-деко, модерн и т.д. Но какой бы стиль интерьера вы не выбрали, такая лестница будет выделяться в любом помещении и, благодаря своей конструкции, станет украшением дома. Кроме того, она весьма функциональна и практична в применении. Винтовая лестница на второй этаж сэкономит место и позволит использовать вертикальное пространство максимально эффективно. Она подходит как для небольших помещений, так и для просторных залов. Спиральные конструкции менялись с течением времени и своим внешним видом отображали сущность эпохи. Легкие и прочные лестницы, выполненные из новейших материалов, пришли на смену классическим деревянным и каменным средневековым.

Виды лестниц для частного дома, особенности их конструкций

По типу конструкций различают такие виды лестниц для установки в доме:

• Спиральные, либо винтовые;
• Маршевые;
• Конструкции на больцах.

При этом обязательными элементами каждой лестницы являются:

• Ступени. В большинстве случаев они состоят из проступи и подступенка. Проступь устанавливается горизонтально и является основной опорой ног при передвижении по лестнице. Подступенок, при его наличии, размещается между проступями, соединяя их между собой;
• Тетива, либо косоурная балка. Этот элемент конструкции представляет собой боковой опорный бортик в виде балки. По всей его длине с внутренней стороны имеются прорези, в которые вставляются края ступеней. Благодаря тетиве проступи надежно фиксируются на необходимом уровне, а с боков ступеней не видно их торцевой части;
• Больца. Это крепежный элемент конструкции. В большинстве случаев он используется для закрепления проступи со стороны стены;
• Ограждения. Это могут быть перила, стойки или поручни. Они обеспечивают защиту от падения при перемещении лестницей, а также выступают в качестве дополнительной опоры для человека во время движения.

В зависимости от типа конструкции, используемых для подъема на второй этаж, отдельные виды лестниц могут не иметь подступенков, тетивы и даже ограждений. Но независимо от того, как выглядит конструкция, и в каком месте дома она устанавливается, лестница обязательно должна быть крепкой и удобной в эксплуатации.

Винтовая лестница на второй этаж

Деревянные лестницы

Дерево – доступный и легкий в обработке материал. Наиболее распространенным сортом в России является сосна. Чтобы впоследствии лестницы деревянные не начинали темнеть, их мягкая текстура из сосны должна пройти необходимую подготовку.

Относительно дорогие сорта – лиственница, дуб, бук – дают возможность сделать сделать деревянную лестницу более долговечной, красивой и надежной. Плотная структура этих пород обладает повышенной стойкостью к износу.

Технические требования к деревянной лестнице на второй этаж

Чтобы снизить риск передвижения по лестнице, необходимо при проектировании следовать строительным нормам:

1. Ширина любого подъема может быть не менее 0,6 м – это вызвано тем, что линия хода по ломаным или криволинейным маршам расположена в среднем на 30 см от края.
2. Для одного марша даже необычные лестницы должны иметь не более 16 и не менее 3 ступенек.
3. Не допускается наличие ступеней с разной высотой.
4. Лестничную площадку нельзя сделать меньше 1 м и уже, чем сам марш.
5. Ограждение должны выдерживать нагрузку более 0,3 кН/м и быть выше 0,9 м.
6. Первая и последняя ступени требуют хорошего освещения. Они являются наиболее травмоопасными из-за возможности соскальзывания ноги.
7. Нужно учитывать, что винтовые лестницы затрудняют эвакуацию.
8. Лестница в доме, имеющая большой уклон, занимает меньше места, но она и наименее удобна в эксплуатации.
9. 1 м ширины и 25-35° угла наклона – наиболее комфортные параметры для маршевой лестницы.
10. Ширина проступи и удвоенная высота подступенков вместе должны быть около 60-65 см – это принятая в строительстве длина шага человека.

Для каждого типа помещения нужно подобрать наиболее подходящую форму лестницы на второй этаж. Их разделяют на следующие виды деревянных лестниц:

• прямые;
• винтообразные;
• П-образные;
• модульные;
• Г-образные.

Простая лестница с прямыми маршами занимает наибольший объем, но лучше подходит пожилым людям и детям. Винтовые лестницы более компактны, но громоздкие вещи и мебель переносить по ним невозможно.

К тому же нужно правильно рассчитать градус для поворотных элементов, длину марша, размер и количество ступеней, толщину подступенков и их высоту, ширину лестницы.

Реализация в каркасных постройках

Каркасные дома за последние десятилетия стали пользоваться огромным спросом и распространением по всей территории нашей страны. Такие здания зачастую строятся по индивидуальным проектам с использованием канадских или финских технологий.

В них используются новейшие технологии и стройматериалы, позволяющие в самые короткие сроки сооружать прочные конструкции, способные выдержать даже самые суровые морозы и частые перепады температуры.

Будучи вариантом доступным, недорогим и хорошо себя зарекомендовавшим, каркасные дома относятся к малоэтажному строительству, и, как правило, имеют один – два этажа с жилой мансардой. Читайте дальше про возведение мансардной крыши своими руками и про особенности планировки. Вот здесь можно посмотреть разновидности мансарды.

Как вариант лестницы на второй этаж или мансарду в таком здании используют винтовые лестницы, так как они позволяют значительно экономить пространство, отличаются внешней легкостью, но в тоже время прочны и максимально устойчивы.

Винтовые лестницы в каркасных домах – наиболее часто встречающееся решение. При этом, в зависимости от интерьера внутреннего помещения и декоративных элементов архитектуры, такая лестница может быть совершенно разной формы, например:

• квадратной;
• круглой;
• восьмиугольной.

Винтовые лестницы на второй этаж в каркасном доме могут быть сделаны не только из легированной стали, алюминия, латуни с обработанной поверхностью или нержавеющей полированной стали.

Выполняя не только полезные функции, но и являясь зачастую главным украшением первого этажа, винтовая лестница на второй этаж может быть выполнена из дерева, обеспечивая пространству целостную картину (например, при акценте на стиль кантри) и особый колорит.

Дерево в руках искусного мастера – это тот материал, который не нуждается в дополнительном декоре, так как сам является источником своеобразного микроклимата тепла, покоя, естественной красоты и умиротворения.

Бетонная винтовая лестница на второй этаж своими руками

Бетонная лестница относительно своих «собратьев», то есть относительно других вариантов лестниц, имеет свои преимущества. Во-первых, это одна из самых прочных лестниц, если ее сделать правильно. Во-вторых, она будет являться достойной связкой между уровнями этажей и стенами, если будет подходить к ним, то есть своего рода такой усиливающий каркас. В-третьих, ее вполне можно выполнить своими руками. Здесь не потребуются какие-то особые материалы и умения. Даже наоборот, все по накатной. Вот наш конкретный вариант исполнения лестницы, пока только «на листе» и в проекте.

Именно такую винтовую лестницу необходимо смонтировать в эркер здания.

Первоначально надо четко разметить каков будет угол подъема лестницы, и какие материалы вам будут необходимы для ее возведения. Так для опалубки понадобятся доски, из которых будет сделан каркас. Здесь лучше не экономить на опалубке, чтобы не испытать фиаско в связи с обвалом еще не застывшего бетона в ней. Первоначально выполняем как раз опалубку из досок…

А затем застилаем доски фанерой. Эти кусочки фанеры будут фактически являться плоскостью дл формирования бетонной лестницы снизу. Здесь использованы кусочки, так как именно с ними проще работать и закрыть всю площадь сложной поверхности. Закрепить их к доскам можно с помощью саморезов, гвоздей или скоб, это не принципиально.

Далее приступаем к монтажу стержней для опалубки. Фактически это жесткая проволока, связанная между собой другой такой проволокой. О технологии изготовления арматуры для опалубки можно узнать из статьи «Армирование фундамента». Здесь в принципе все также. Арматура крепится между собой к стенам и перекрытиям.

Теперь необходимо выставить верхнюю часть опалубки, то есть фактически воссоздать поверхности которые будут ограничивать ступеньки лестницы. Выполнить их можно также из фанеры и досок.

Сейчас можно и залить бетон. Заливать бетон лучше одним объемом, то есть всю лестницу разом. Это обеспечит ее целостность, прочность, а значит и безотказность во время эксплуатации.

Для заливки раствора лучше выбирать цемент марки Ц400 и выше. Подробнее о марках цемента в статье «Марки цемента расшифровка». Также о соотношении компонентов в раствор можно узнать из статьи «Приготовление раствора для стяжки пола». Ну и последнее, если вы вдруг будете заливать лестницу в холодный период года или захотите несколько улучшить свойства раствора, то прочитайте статью «Пластификаторы для растворов».Теперь выжидаем пока застынет бетон. Если вы никуда не торопитесь, то не спешите разгружать лестницу. Можно даже оставить опалубку на неделю. А ходить по лестницу можно будет уже на второй день.

В конце концов, подходит время разборки опалубки. Когда вы все снимите, то будет примерно нечто такое…

Конечно это еще не готовая к эксплуатации лестница. На ней будут перепады (ступеньки) от опалубки. Она потребует штукатурки, где-то дополнительно доливки, установки перил. Ее надо будет облагородить плиткой, ковкой, мрамором или еще чем-то. В общем, это уже будет относиться не к ремонту, а к отделке.

Как сделать лестницу из профильной трубы своими руками

В отличие от давних времен, когда любые металлические изделия изготавливались только методом ковки, сейчас активно пользуются сваркой для соединения отдельных компонентов, как, например, уголки, швеллеры и профилированные трубы. О том, как сварить лестницу из профильной трубы, а также, какие разновидности этих изделий могут быть, расскажет в данном материале.

Безусловно, не стоит сбрасывать со счетов профессиональных кузнецов, работы которых отличаются высоким качеством и эстетической красотой. Однако это изделия, скорее, штучные, да и стоят они достаточно дорого. А вот создать лестницу из профтрубы сможет практически каждый, если только он умеет обращаться со сварочным аппаратом и заготовил все необходимые материалы.

Технические характеристики и особенности установки

Самая маленькая винтовая лестница имеет длину ступеней 50 см и общий диаметр около 1 м. При этом максимальные размеры могут быть следующими: 120 см — ступени и 2,4 м  — диаметр. И даже в этом случае «спираль» остается достаточно компактной.

Самостоятельная установка начинается с точных расчетов и создания проекта. Чтобы сделать все замеры, нужно подготовить проем на второй этаж. Общий диаметр проектируемого сооружения должен быть меньше диаметра проема на 20 см, т. е. нужно оставлять зазор в 10 см по всей окружности. Оптимальная длина ступеньки определяется путем вычитания из радиуса проема внешнего радиуса опоры. Подъем ступеньки должен быть 15-20 см, а ширина проступи — 20-30 см.

Цена на винтовые лестницы определяется материалом ее элементов, типом конструкции и видом опоры. Самый низкий ценовой сегмент начинается от 25-30 тыс. рублей. В качестве материала здесь применяют в основном сосну. Среди эконом-класса большой популярностью пользуется модульная конструкция, сборка которой может выполняться и самостоятельно.

Лестница на второй этаж в частном доме — как сделать своими руками, пошаговая инструкция, сборка

Главная / Лестницы /

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.
3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции. Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

Лестницы по материалу изготовления

Материал из которого изготавливаются несущая конструкция и ступеньки должен выдерживать расчетные нагрузки. Далее рассмотрим наиболее распространенные материалы из которых изготавливают лестницы.

Деревянные лестницы

Дерево — самый древний материал, а в частном домостроительстве самый распространенный. Она безопасно, экологично, а при надлежащем уходе долговечно. Работать с деревом легко, что позволяет изготовить любую лестницу. Готовое изделие отшлифовывают и покрывают лаком, маслом или тонирующими пропитками.

Для изготовления лестниц чаще всего используют твердые сорта древесины дуб, ясень и т. д. Встречаются и комбинированные варианты, когда балясины и другие элементы не несущие высокой нагрузки, выполняются из менее ценных пород древесины, а остальные элементы из дуба.

Из недостатков следует отметить, что дерево требует периодического ухода, а при недостатках в конструкции, со временем, деревянные лестницы начинают скрипеть.

Деревянная лестница.

Металлические лестницы

Металл — прочный и долговечный материал. Чаще всего его используют для изготовления силового каркаса, реже для изготовления ступеней и перил. Применяют конструкции из гнутого, кованного или сварного металла. Металл хорошо сочетается с декором из стекла, камня, дерева. Основной минус металлических лестниц — сложность изготовления.

Металлическая лестница.

Стеклянные лестницы

Стеклянные элементы делают конструкцию легкой и воздушной. Такие конструкции впишутся не в каждый интерьер, а у впечатлительных людей при спуске по стеклянным ступеням возникает чувство дискомфорта.

Из недостатков следует отметить сложность монтажа и обработки, а также то, что со временем на элементах появляются сколы и царапины.

Стеклянная лестница.

Лестницы из натурального камня

Каменные лестницы изготавливаются из:

• мрамора;
• гранита;
• искусственного камня.

Такие конструкции требуют мощный силовой каркас, обычно имеют большие размеры и уместны не в любом доме.

Лестница из камня.

Железобетонные

Лестницы из железобетона распространены в многоэтажном жилом строительстве, а также в общественных, промышленных помещениях. Монтаж в частном доме возможен только на этапе строительства.

Бетонная лестница.

Комбинированные

В комбинированных лестницах — силовой каркас выполнен из одного материала, а ступеньки и декор — из другого.

Комбинированная лестница из металла и дерева.

Бетонные лестницы: преимущества и особенности монтажа

В доме часто устанавливают бетонные лестницы, а о том, как это сделать правильно, вы узнаете, пройдя по этой ссылке: -i-montazh-betonnoj-lestnicy/. Монтаж начинается с подготовки территории (копка и планирование), после чего поверхность засыпается песком и гравием, готовится под заливку. Обеспечить необходимую форму лестнице можно, изготовив правильно опалубку, а гарантией прочности ступенчатой конструкции является профессиональное армирование с использованием арматуры, связанной в целостную конструкцию при помощи вязальной проволоки или сварки.

Заливку лестницы можно делать вручную или при помощи миксера. При этом второй вариант более надежный, так качество железобетона на производств проходит соответствующий контроль. Заливать бетон желательно в один проход — еще один довод в пользу бетона, изготовленного производственным способом.

На заключительном этапе монтажа необходимо установить облицовку ступеней лестницы. Это крайне необходимо, потому что даже самый прочный бетон не прослужит долго без защиты от вредных воздействий. Вариантов отделки ступеней множество, но специалисты все чаще останавливают свой выбор на технологии C3, имеющей целый ряд преимуществ.

Видео описание

Примеры лестниц в видео:

Выбор материала для лестницы

В зависимости от выбранного стиля и финансовых возможностей выбирается и материал:

• Металл: лестница долговечна, при выборе нержавеющей стали, неподвластная коррозии. Хромированная или окрашенная нуждается в реставрации примерно через 6 лет пользования. Пластичность металла позволяет выбирать формы. Иногда используют перфорацию листов металла узором или кованые элементы. Комбинируется со всеми другими материалами.

Металлическая конструкция прослужит долго

• Бетон: надежность, способность выдерживать очень большие нагрузки, высокой эксплуатационной устойчивости, низкой стоимости, подлежит декорированию.

Бетонные лестницы надежные, но делать их не просто

• Камень – это натуральность, глубина текстуры, дорогой вид. Мрамор быстро изнашивается. Гранит, кварцит высокой износоустойчивостью. Искусственные аналоги гораздо дешевле. Красивы комбинации камня с металлом.

Дорогое убранство, но оно того стоит

• Стекло – материал для ступеней винтового типа лестниц или если ступени крепятся на больцах. Внешне хрупко, но надежно. Используют стекла ламинированные, закаленные, акриловые. При эксплуатации стеклянных ступеней появляются царапины и трещины.

Для современных стилей

Монтаж винтовой лестницы своими руками

Теперь приступим к практическому решению вопроса как сделать винтовую лестницу своими руками. Работы производим в такой последовательности:

1. Установка и крепление центральной стойки;2. Монтаж ступенек и распорных втулок;3. Крепление верхней части лестницы;4. Монтаж перил и поручней (подробнее об устройстве перил своими руками, Вы можете узнать из соответствующих материалов на сайте).

Рассмотрим монтаж на примере одной из достаточно простых лестниц: деревянная винтовая лестница с консольным защемлением ступенек на центральной стойке. Материал — бук. Все составляющие элементы посильно сделать своими руками с помощью токарного станка по дереву и ручного электроинструмента, или заказать (полностью или частично). Крепления и мелкие составляющие детали приобретаются в магазинах стройматериалов.

1. С помощью отвеса переносим точку угла проёма в потолке на пол. Это начальная точка для расчёта положения центральной опоры.

2. Чертим на полу линию, параллельно линии проёма в потолке. Прикладываем к ней верхнюю опорную площадку и определяем положение опоры лестницы. Закрепляем основание опорной стойки лестницы.

3. На металлический сердечник центральной опоры винтовой лестницы надеваем цилиндрический деревянный элемент и первую ступеньку. Аналогично устанавливаем остальные элементы. Поскольку лестница на данном этапе монтажа не имеет верхней точки крепления, для устойчивости (равновесия) конструкции следует временно развести ступеньки в противоположные стороны.

4. Собрав центральную стойку и ступеньки, закрепляем верхнюю площадку. Она служит креплением вертикальной стойки лестницы и придаёт жёсткость всей конструкции.

5. Монтируем стойки перил. Визуально стойка опирается на ступеньку, пронизывает ступеньку выше и поддерживает перила. На самом деле стойка составная. Металлический болт-сердечник проходит снизу через две ступеньки и заканчивается чуть выше верхней ступеньки. Дальше навинчивается стойка. Между ступеньками на болт надевается деревянный цилиндр-распорка. Такое конструктивное решение обеспечивает хорошую пространственную жёсткость конструкции.

6. На верхней площадке устанавливаем верхнюю крайнюю стойку перил лестницы и крайнюю стойку ограждения второго этажа. Аналогичную стойку устанавливаем внизу лестницы. Стойка ограждения второго этажа расположена по одной оси с опорной стойкой лестницы.

7. Устанавливаем ограждение и дополнительные стойки перил.

8. Монтируем нижнюю крайнюю стойку и поручни. Поручни так же составные и монтируются из нескольких частей.

Расчет параметров винтовой лестницы

Процесс производства, составляющих частей изделия, как правило, начинается с расчетов. Точность их проведения, как показывает практика, прямо пропорциональна, уровню безопасности, лестничного сооружения, в целом.

Для того, чтобы разобраться и понять, как правильно выполняются расчеты, возьмем для примера, конкретные среднестатистические параметры. Допустим, что ширина лестничного прохода, составляет 90 см. Как показывает практика, размеры ширины прохода, в основном, варьируются от 70 до 100 см. Высота конструкции – 270 см, а диаметр опоры – 30 см.

Как производятся расчеты винтовой лестницы

Теперь, произведем самостоятельно, расчеты винтовой лестницы, по следующей схеме:

1. Определим диаметр винтовой лестницы, то-беж, вид сверху в проекции. Для этих целей, ширину лестничного прохода увеличим в два раза и прибавим, к полученной цифре, диаметр центральной стойки: (90×2)+30=210 см.
2. Далее, делаем рисунок будущей, лестничной конструкции. Правильно сделанный чертеж, винтовой лестницы из дерева – гарантия приемлемого результата.
3. Для этого, на ватманом листе, чертим окружность, диаметр которой, получили ранее: 210 см. Для большего удобства, рекомендуем применить масштаб 1:10. То-беж, на чертеже, диаметр окружности будет 21 см.
4. Чтобы на рисунке, отобразить траекторию перемещения, по лестничному сооружению, внутри чертим еще одну окружность. Радиус окружности, как правило, равняется сумме радиуса опоры и лестничной ширины, деленной на 2: (90+15)/2=52.5 см.
5. Теперь, рассчитаем оптимальное число ступеней, в каждом витке. Для этого, необходимо определить среднюю ширину ступени. В основном, обычная ширина этой части конструкции, составляет, у внешнего ограждения, 40–45 см, то для расчета траектории перемещения человека, берем среднюю, 25 см.
6. Для определения точного количества, восходящих ступеней, нужно разделить длину окружности, которая отражает траекторию движения, на среднюю ширину ступеньки: (2×3,14×52,5)/25=13,18. Округляем и получаем, 13 штук.
7. Определяем оптимальную высоту ступеней. Для этого, делим первую окружность на 15 частей, одинакового размера. При этом, следует обязательно учесть, что расстояние промеж первой и последней ступни, в среднем, равняется росту высокого человека,  около 1,9 м. Далее, к этому размеру, добавляем сверху 10 см резерва и толщину ступени 3 см: 190+10+3=203 см.
8. Теперь, определим высоту, каждой ступени. Чтобы это сделать, нужно высоту витка, разделить на количество ступеней: 203/13=15,61.
9. Для определения общего количества ступенек, в лестничной конструкции, нужно всю высоту лестницы, разделить на высоту ступени: 270/15=18.
10. Исходя из полученных расчетов, можно точно рассчитать, общее количество оборотов, которое совершает лестничное сооружение, за весь подъем: 18/13=1,38.

Важные нюансы при расчетах и монтаже

Даже, самые мизерные погрешности, допущенные при расчетах, производстве или монтаже, могут сильно уменьшить безопасность лестницы, которая предполагается при подъеме и спуске. Поэтому, в процессе строительной работы, не следует пренебрегать основными нормами и правилами, а также советам, настоящих профессионалов.

1. Середина ступени – место, куда обычно ступает нога, при подъеме и спуске:

• Для безопасного шага, ширина ее должна быть, минимум 20 см;
• диаметр опоры, должен равен быть, минимум 5 см.

2. Винтовая лестница и подступенки, как показывает практика, не лучшее сочетание. Они, как правило, очень мешают хорошо, полностью ставить стопу. Это может спровоцировать соскальзывание ноги и получение различных травм.

3. В одном лестничном витке должно быть минимум 11 ступеней. Высота витка, в основном, определяется исходя из роста, самого высокого члена семьи, плюс запас до 20 см. Если проигнорировать эту рекомендацию, то при подъеме или спуске, чтобы не получить травму головы, в определенных местах, придется немного пригибаться.

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов —

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить: чертеж лестницы; длину верхней тетивы; угол наклона конструкции; величину шага между запилами под ступени на тетиве; высоту и глубину ступеней; высоту подтупенка; рекомендации по изменению параметров для повышения комфортности лестницы.

Параметры лестницы, необходимые для расчета на калькуляторе

Еще один бесплатный онлайн калькулятор С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

Эскиз к расчету лестницы с поворотом

Расчетные размеры тетивы лестницы

Хороший калькулятор лестниц

Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Калькулятор расчета лестницы

Калькулятор быстро рассчитает прямую лестницу

Основные виды лестниц для дома: разнообразие форм и конструкций

О том, какой будет лестница в доме, необходимо задуматься на этапе проектирования или хотя бы во время строительства дома.

При этом важно уделить внимание ее конструктивным особенностям с учетом планировки дома, функционального зонирования пространства и, естественно, с соблюдением всех соответствующих строительных норм.

Классифицировать лестницы для дома можно по нескольким критериям:

• по типу конструкции лестницы;
• по материалу, используемому для их изготовления;
• по типу конструкции несущих элементов;
• по крутизне подъема и другим.

Отдельно можно выделить разделение лестниц на открытые и закрытые: первые отличаются отсутствием подступенка и довольно популярны в домах, так как позволяют визуально облегчить конструкцию, пропуская при этом максимальное количество света.

Конструктивно лестница на второй этаж может быть:

• маршевой;

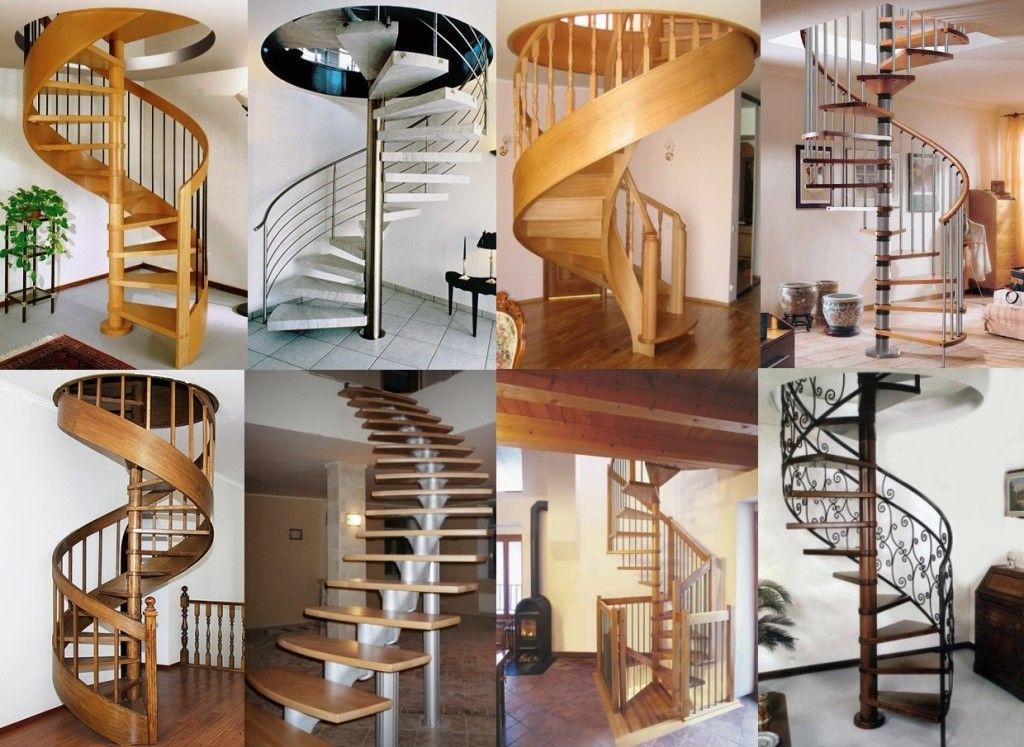

• винтовой;

• на больцах;

• консольной.

И если вторая и третья не отличаются особым многообразием, то наиболее удобными для эксплуатации, но «прожорливыми» в плане уничтожения полезного пространства в доме являются маршевые лестницы, которые отличаются большим разнообразием внутри своего вида и могут быть:

• одномаршевыми;
• прямыми;
• поворотными (с поворотом направления на 90° – четвертьоборотные, а на 180° – полуоборотные, на 360° – полнооборотные);

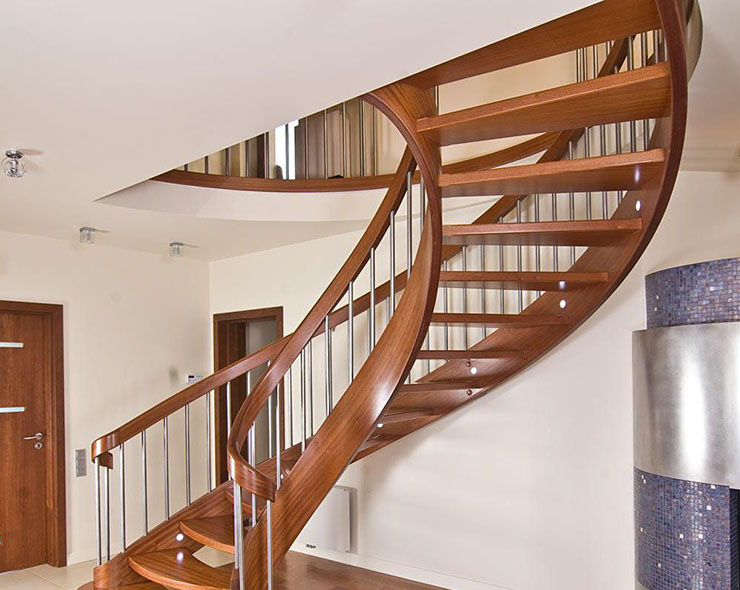

• криволинейными, которые могут возводиться с устройством площадок или без них, с использованием забежных ступеней.

Кроме трех основных видов для перемещения между этажами может использоваться и лестница-трансформер, которая популярна для мансард.

Их установка оправдана в том случае, если помещение отличается небольшими размерами или актуальность использования мансарды имеет сезонность – в этом случае такой выбор оправдан, так как такая лестница в собранном состоянии практически не занимает места, а при необходимости раскладывается одним движением руки.

Правила установки

Металлические перила довольно сложно устанавливать. Нужно учитывать много важных факторов, иначе будут нарушены правила безопасности:

• Кованые элементы обладают большим весом, поэтому установить их своими руками в одиночку невозможно. Работа в команде как минимум из двух человек будет и безопасной, и довольно быстрой.
• В процессе установки вибрационные и ударные нагрузки могут деформировать настенное покрытие. Кроме того, в воздухе появляется металлическая пыль и взвешенные частицы. Поэтому мастера советуют устанавливать ограждения до этапа отделочных работ.

• Обычно на готовых столбах ограждения заранее предусмотрены штыри. В этом случае нужно всего лишь сделать разметку, просверлить отверстия и воспользоваться дюбелями с саморезами.
• Если штыри не заготовлены, то специалисты-сварщики могут приварить их прямо на месте. Стоит помнить, что во время сварочных работ металл разогревается до высоких температур. Рядом не должны присутствовать материалы с низкой температурой плавления.
• Крепление к стене осуществляется на декоративных хомутах и кронштейнах. Они крепятся посредством анкерных болтов.

Отделка готовой лестницы

После окончания монтажа винтовой лестницы можно приступать к отделочным работам. Всевозможные покрытия выполняют декоративную и защитную функцию. Грамотный выбор материалов сделает конструкцию достойным украшением интерьера, обеспечит ей долговечность.

В современном ассортименте несложно найти средства для обработки любых поверхностей. Металлические элементы лестницы необходимо защитить от ржавчины, если они не изготовлены из нержавеющей, хромированной стали. Можно использовать прочные, долговечные порошковые красители. Эти материалы выпускаются в широкой гамме цветов, несложно подобрать вариант с учетом специфики интерьера.

Окрашивание лестница носит декоративную и защитную функцию

В окрашивании металлических элементов можно использовать и обычные краски. Эти материалы не требуют применения профессионального оборудования. Справиться с окрашиванием может даже человек, не имеющий навыка, опыта. Большой ассортимент средств гарантирует отличный выбор.

Маскировать уникальную текстуру древесины не стоит. Это главное достоинство материала. Несмотря на пропитку деревянных деталей, им требуется дополнительная защита от влаги, негативных воздействий сухого воздуха. Для этого используются лаки, которые наносятся в несколько слоев. Лакирование не только защитит дерево, но и придаст лестнице благородный, респектабельный вид.

Лакирование защитит деревянную поверхность лестницы

к оглавлению ↑
