Консольная лестница – теория, практика от пользователя портала

Работа с выдвижной конструкцией

Все работы с выдвижной модификацией проводят два человека. Чтобы выдвинуть сегменты, один человек поддерживает ее, а второй тянет канат, перебирая его обеими руками до тех пор, пока установка не обретет нужную длину. Затем ближайшую перекладину второго звена сажают на крюки останова, чтобы зафиксировать ее положение. При выполнении этих операций первый сегмент автоматически поднимается вверх и удерживается на стальном тросе. Когда лестница раздвинута, остается прислонить ее к стене.

Одно из требований, предъявляемых к конструкции, – в местах перехода между сегментами шаг ступеней должен оставаться неизменным.

Сдвигание установки происходит в обратном порядке. Сначала слегка натягивают канат, чтобы перекладина второго звена приподнялась и соскочила с крюков останова. Затем, не отпуская канат, натяжение ослабляют и осторожно опускают сегменты до полного сложения. Даже при внезапном обрыве каната во время складывания происходит срабатывание останова. Устройство удерживает второй сегмент за одну из перекладин и фиксирует его.

Предъявляемые к пожарным лестницам требования

Предъявляются определенные требования к тому, как должны выдвигаться сегменты. Движение колен должно быть ровным, а складываться они должны в результате действия своего веса. Необходимо наличие останова и специальных механизмов, фиксирующих при выдвижении позиции звеньев. Что касается ресурса изделия, данный параметр составляет как минимум 3000 циклов раздвигания установки.

Пожарные лестницы должны отвечать определенным требованиям качества и обладать установленными техническими характеристиками. Применяют их как при пожаротушении, так и на учебно-тренировочных мероприятиях. Поделитесь своим опытом работы с пожарными лестницами, написав комментарий.

Нормы ГОСТ Р 53254–2009

Данный норматив регулирует производство и размещение в местах установки лестниц из металла для организации эвакуационных и аварийных спусков в промышленных и гражданских зданиях, а также для обустройства переносных конструкций.

При изготовлении металлических лестниц Госстандарт предусматривает следующие требования:

• глубина проступи не должна превышать 250 мм;
• ширина каждой ступеньки должна составлять не менее 900 мм;
• высота ограждения — не менее 1200 мм;
• если высота лестничного пролета превышает 20 м, требуется использовать исключительно маршевые изделия;
• при высоте подъема менее 20 м возможно применение вертикальных изделий;
• если два лестничных пролета располагаются в непосредственной близости, между ними необходимо соблюсти проем от 750 мм;
• пожарные лестницы в обязательном порядке защищают антикоррозийными красками или лаками.

Размеры ступеней.

(function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { ({ blockId: “R-A-510923-1”, renderTo: “yandex_rtb_R-A-510923-1”, async: true }); }); t = (“script”)[0]; s = (“script”); = “text/javascript”; = “//”; = true; (s, t); })(this, , “yandexContextAsyncCallbacks”);

ГОСТ на лестницы металлические вертикальные предписывает следующие нормы:

• для обеспечения безопасности, нижний пролет стационарной лестницы обязан быть выдвижным;
• в местах монтажа закладных деталей для установки вертикальной лестницы не должно быть трещин и сколов, нарушающих целостность поверхности;
• крепление пожарных лестниц обязано обеспечивать безопасный спуск взрослого человека;
• каждая ступень обязана выдерживать вертикальную нагрузку в 180 кгс, примененную к центральной точке конструктивного элемента;
• степень нагрузки для ограждения конструкции обязана составлять 54 кгс и более;
• расстояние между крайними точками ступенек по вертикали ограничено 350 мм;
• отступ от опорной поверхности до края конструкции — от 300 мм;
• расстояние от нижней точки крайней ступени до поверхности земли ограничено 1500 мм;
• размер ступеней по ширине допускается от 600 мм для конструкций без ограждения, и не менее 800 мм для изделий с ограждением;
• обслуживание стационарных лестниц по строительным нормам производится не реже, чем раз в 5 лет.

Размеры вертикальных лестниц.

Консольная лестница из металла от sergpn

sergpn

Решил поделиться своей лесенкой-чудесенкой – без всяких изысков, вполне повторяемая любым человеком, гуманная по материалам и стоимости. Ступени представляют собой две параллельные профильные трубы, сверху лист метала, с одного торца – заглушка, с другого – упорная пластина. После финишной отделки на ступени будут одеты деревянные футляры.

Проект

Дом у топикстартера построен по монолитной технологии, а так как консольную лестницу он задумал изначально, то одна из диафрагм жесткости металлического каркаса и была задействована под конструкцию. Недостающий фрагмент дополнили швеллером.

Все расчеты и сам проект sergpn заказал у профессионалов. Учтена и несущая способность, и устойчивость к динамическим нагрузкам. Наш умелец считает, что проект обязателен.

sergpn

Все моменты учтены на этапе проектировки, я сознательно выделил расходы на расчет отдельной строкой, а не написал, что «идем в сарай, смотрим, чего из металлолома осталось, и варим из этого лестницу примерно вот такой формы». Учитывая патологическое неприятие большей части форумчан каких-либо расходов на проектантов и желание строить по интуиции, я хочу донести до них, что проект и расчет – это экономия, а не расходы.

Чертежи своей лестницы sergpn выложил для всех заинтересованных.

Материалы и инструменты

Использованные материалы:

• профильная труба 60×60×5 мм – каркас ступеней;
• листовой металл, толщиной 10 мм – опорные пластины и «косынки»;
• листовой металл, толщиной 4 мм – накрывные и торцевые планки;
• швеллер 270×6 мм – недостающая часть опоры под четыре ступеньки;
• химические анкера, шпильки – для крепления к стене опорных пластин и швеллера.

Вместо того, чтобы заморачиваться с резкой такого толстого металла болгаркой, отдал все в мастерскую на плазменную резку, для сварки использовался инверторный сварочник и профессиональные сварщики 5-го разряда.

Исполнение

Первым этапом по разметке высверлили отверстия под шпильки и зафиксировали их в стене, следующими смонтировали на них опорные пластины под ступени и швеллер. Химические анкера умелец предпочел обычным, чтобы избежать в дальнейшем образования люфта.

Далее приварили к швеллеру первые ступени.

В силу определенных сложностей алгоритм исполнения ступеней получился следующим:

• трубы «прихватками» к опорной пластине;
• косынки;
• накрывной лист;
• торцевая планка.

Именно такая последовательность обусловлена тем, что при других вариантах выдержать плоскость идеальной не представлялось возможным.

sergpn

Варили поочередно, что несколько сложнее, из-за невозможности прикрепить упорные пластины ровно (где-то арматура, где-то еще какая-то неприятность). Поэтому каждая ступенька делается индивидуально. Каркас из профтрубы варить проще, но на изгиб эта конструкция работает хуже, чем полностью зашитые сверху накрывающей пластиной параллельные трубы. Но, с другой стороны, зашивка листом сверху возможна (как показала практика) только для труб, которые уже приварены к пластине, иначе трудно соблюсти параллельность (лист ведет). Вот, собственно, из-за этого и был выбран такой способ сборки.

Некоторых участников темы интересовал вопрос, не проще ли было использовать сквозной крепеж. Как ответил умелец, ввиду нагрузки сделать болты впотай нельзя. А делать двойную работу по креплению пластин с другой стороны и после еще придумывать, как их закрыть, слишком проблематично. Других смутили косынки, так как множество примеров монтажа ступеней — без этого узла. Оказалось, косынки не только необходимы, но и полезны.

sergpn

Косынки для моего способа отделки стены — не проблема: декоративный слой будет около 4-5 см (штукатурка плюс клинкерная плитка), оставшаяся часть косынки (2-3 см) идеально подходит для размещения подсветки и датчиков движения, сверху закрою плашками из акрила. Плюс критичность – по расчету они нужны. Если смущают, можно попробовать заказать расчет конструкции, в которой будут исключены косынки, возможно, предложат иной вариант.

Так как по финансовым соображениям в обозримом будущем декоративных деревянных футляров не предвидится, умелец щедро обработал готовую конструкцию грунтовкой и на этом пока остановился.

Как рекомендовано проектом, после окончания монтажных работ лестницу проверили на несущую способность «классическим» методом – нагрузили на ступеньку мешки с цементом на 250 кг. Прогиб составил менее 1 мм, что вполне удовлетворительно, учитывая, что вес домочадцев значительно меньше, а прыгать на консолях никто не планирует.

С учетом всех трат лестница обошлась в 45 тысяч рублей:

• проект – 5 тысяч;
• металл (с резкой) – 15 тысяч;
• монтаж (сварка/резка на месте) – 20 тысяч;
• расходники и комплектующие (анкера, шпильки, электроды, грунтовка) – 5 тысяч.

На изготовление лестницы ушло всего четыре дня. Как отдельно подчеркивает sergpn, компании, предлагающие готовые конструкции такого плана, называли ценник от 100 тысяч рублей и срок в две недели. Поэтому даже при отказе от самостоятельного изготовления в пользу профессионального, реально сократить затраты в два раза. Если же имеются соответствующие навыки и оборудование, то затраты на материалы и вовсе по нашим временам минимальные.

Проследить за дальнейшим развитием событий можно в теме автора, подробнее о разных видах лестниц, в том числе и консольных – в статье о металлических лестницах, как обеспечить своими силами доступ на холодный чердак – в материале о самодельной складной лестнице. Пример очень необычной лестницы – в одном из наших видео.

Обзор ручных пожарных лестниц: ГОСТ, характеристики и назначение

Ручные лестницы применяются в качестве дополнительного инвентаря при проведении спасательных работ нарядами пожарных частей.

Преимуществом ручных подъемных приспособлений является независимость от источников механической, электрической или иной энергии.

Автономность позволяет команде спасателей по прибытии на место происшествия незамедлительно приступить к эвакуационным мероприятиям не затрачивая драгоценное время на поиски и подключение к источнику электроэнергии.

Типы ручных лестниц

Классификация ручных пожарных лестниц подразделяет их на три основных категории:

Лестница-палка, или ЛП

Служит для захода пожарной команды на первый этаж здания через окна для подъема пожарных на первый этаж.

Возможно использование в качестве носилок для эвакуации пострадавших, которые лишены возможности самостоятельного передвижения.

В сложенном положении представляет из себя палку, и применяется при проведении расчистки помещений или для выбивания дверных проемов, наподобие тарана.

Конструктивно состоит из двух тетив и ступеней в количестве восьми штук, закрепленных посредством шарнирного механизма, за счет которого происходит сборка лестницы в походное положение.

Лестница-штурмовка, или ЛШ

Служит для захода наряда пожарников на верхние этажи, работы на крутых крышах с большим уклоном при демонтаже кровельного покрытия. Крюк, являющийся элементом конструкции, позволяет произвести зацеп за подоконники или иные части сооружений.

Конструкция схожа с ЛП, но есть небольшие отличия – две тетивы, тринадцать ступеней и, как уже упоминалось, зацепной крюк. Прочность обеспечивается дополнительными стягивающими приспособлениями в количестве трех штук, распределенными равномерно по всей длине лестницы. Используется в качестве спортивного снаряда при подготовке пожарных расчетов.

Выдвижная трехколенная лестница Л-60

Предназначена для доступа пожарников на третий этаж сквозь оконные проемы, на крышу дома из двух этажей, или доставки оборудования. Состоит из трех однотипных лестниц и механизма, отвечающего за выдвигание.

Каждое из трех колен собрано в единое целое двумя тетивами и двенадцатью ступеньками, которые развальцованы в посадочных гнездах. Тетивы имеют особый профиль поперечного сечения вследствие особенности конструкции – каждая из трех частей скользят одна внутри другой.

Перевод в рабочее положение производится натягиванием веревки, заведенное в систему выдвижения через специальные блоки. Верхний и нижний концы лестницы оснащены упорами.

Основные характеристики

В таблице ниже приведены технические характеристики ручных пожарных лестниц наиболее широко распространённых моделей.

Требования и нормы

Правила эксплуатации ручных пожарных лестниц предусматривают определенный объем испытаний и периодичность их проведения.

• Лестница ЛП. Испытывается раз в год и после любого ремонта. При использовании на состязаниях в качестве спортинвентаря комиссии обязательно предъявляют акт испытаний. Лестницы с неисправностями, повреждениями основной части, не прошедшие испытание использовать строго запрещено. При испытаниях ЛП осматривают, раскладывают и размещают на твердой поверхности под углом семьдесят пять градусов. К средней части ступеньки, расположенной посередине лестницы прикладывают испытательное усилие 1,2±0,05 кН 120 ± 5 кгс — для деревянных ЛП и 2,0±0,1 кН 200±10 кгс — для металлических. Время до снятия воздействия отсчитывается из расчета 130±10 с. После освобождения от груза ЛП должна легко разбираться и уверенно складываться, деформации не допускаются. Результаты проверки оформляются записью в журнал учета пожарного инвентаря.
• Лестница ЛШ. Испытывается раз в год и после любого ремонта. При использовании на состязаниях в качестве спортинвентаря комиссии обязательно предъявляют акт испытаний. Лестницы с неисправностями, повреждениями основной части, не прошедшие испытание использовать строго запрещено. Испытания ЛШ проводятся в два этапа:
  • Испытание тетив. Лестница закрепляют на 2-3 зуба, которые находятся ближе к тетивам. К средней части ступеньки, расположенной посередине лестницы прикладывают испытательное усилие 2,0±0,1 кН 200±10 кгс. Время до снятия воздействия отсчитывается из расчета 130±10 с.
  • Испытание крюка. Лестницу зацепляют за большой зуб на высоте второй ступени снизу прикладывается усилие 1,6±0,05 кН 160±5 кгс. Время до снятия воздействия отсчитывается из расчета 130±10 с.
  • После освобождения от груза ЛШ должна легко разбираться и уверенно складываться, деформации не допускаются. Результаты проверки оформляются записью в журнал учета пожарного инвентаря.

• Лестница Л60. Периодичность испытаний – раз в год. Первоначально выполняют визуальный осмотр и проверку работоспособности, за которыми следуют нагрузочные тесты:
  • Одновременное тестирование нагрузкой 1,0±0,05 кН 100±5 кгс, приложенной к середине ступени посередине каждого пролета.
  • Тест усилием 2,0±0,05 кН 200±10 кгс, приложенным к середине ступени посередине второго пролета.

Время до снятия воздействия отсчитывается из расчета 130±10 с. После освобождения от груза Л60 должна легко разбираться и уверенно складываться, деформации не допускаются. Результаты проверки оформляются записью в журнал учета пожарного инвентаря.

Методика испытаний и требования, предъявляемые к лестницам из дерева, регулируется «ГОСТ 8556-72 лестницы пожарные ручные деревянные».

Советы и рекомендации

• Рекомендуется использование металлических изделий ввиду более высокой надежности и универсальности конструкции.
• Не стоит хранить пожарный инвентарь в помещениях с агрессивной средой и под открытым небом. Для этого существуют специально отведенные места.
• Проводите визуальный осмотр используемых средств непосредственно перед каждым применением – это может сберечь здоровье или даже сохранить жизнь.

Испытания ручных пожарных лестниц

Какой именно будет проводиться метод исследований напрямую зависит от разновидности испытания подвергаемой конструкции. Подъемные устройства проходят тестирование на предмет соответствия установленным нормативам еще на этапе разработки, и в ходе совершенствования модели. При сходе с конвейера, изделие еще раз проходит контрольное тестирование.

Периодическим испытаниям оборудование подвергается и в местах эксплуатации. Все элементы подъёмного оборудования подлежат детальному осмотру и воздействию различных статических нагрузок. Ручные пожарные лестницы обязаны проходить следующие испытания:

• внешний осмотр – подъемное приспособление осматривают на целостность всех имеющихся элементов устройства, места соединения, проверяют соответствуют ли ручные пожарные лестницы параметрам, прописанным в документации;
• оборудование замеряют и сравнивают с допусками согласно нормативной документации;
• опорный каркас проверяют на прочность;
• проводится статическое взвешивание;
• вертикальные стойки изделия подвергаются методу кручения;
• поперечные ступени испытывают на предмет изгиба, среза;
• коленное устройство выдвижной установки проходит проверку на прочность;
• вычисляют усилия раскладки ЛП;
• контролю на прочность подвергается и крюк лестницы-штурмовки;
• проверяется стабильность работы и возможности выдвижной подъемной установки.

Последний пункт является исключением из правил. При проверке на стабильность работы и потенциал выдвижного устройства, испытания проводят 1 раз в 3 года. Эти сроки относятся к изделиям российского производства. Полученные результаты заносят в специальный журнал испытаний установок пожарного подразделения.

Лестница штурмовка: испытание, характеристики

• 1 Устройство
• 2 Требования
• 3 Охрана труда
• 4 Испытание

Штурмовая лестница — специальное устройство, являющееся частью пожарно-технического оборудования. Лестницу-штурмовку используют пожарные и спасатели. Подъём по штурмовой лестнице дает возможность пожарному попасть на верхний этаж здания, а также перемещаться по крыше.

В данное время она используется достаточно редко. По большей части ее применяют на состязаниях по пожарно-прикладному спорту. Лестница-штурмовка не предназначена для того, чтобы спасать человека из горящего помещения, исключение составляют сложные экстренные случаи.

Устройство

Лестница-штурмовка  представляет собой 2 тетивы, которые соединены между собой с помощью опорных ступенек. В ее составе также имеется крюк,  предназначенный для подвешивания всей конструкции за опорную поверхность.  Для удобства подъема по штурмовой лестнице  крепежи ступеней дополнительно усиленны металлическими стяжками. Такая конструкция должна быть очень прочной.

Лестница-штурмовка может быть изготовлена из металла либо дерева. На деревянных конструкциях ступеньки дополнительно закрепляются стальными стяжками, а внутри них прокладываются специальные тросики, углублённые в пазы.

Внизу на вертикальных элементах установлены нескользящие башмаки, а сверху они завершаются наконечниками. Вес лестницы-штурмовки обычно не превышает 10 кг. Металлические конструкции изготавливают из сплавов алюминия.

Каждое изделие с внешней стороны  снабжено специальной маркировкой, в которой имеется указание товарного знака производителя, обозначения лестничной конструкции, номера по системе изготовителя, а также даты производства. Эту маркировку необходимо сохранять на штурмовой лестнице  на протяжении всего периода ее использования. Данные должны быть изложены на русском языке.

Требования

Чтобы подъём по штурмовой лестнице был удобным и безопасным, к данным конструкциям применяются некоторые требования:

• При горизонтальном расположении штурмовой лестницы под воздействием на неё нагрузки, равной 160кгс, норма на остаточную деформацию тетивы составляет не более 1 % от общей длины конструкции.
• При расположении лестницы на ребре под нагрузкой, равный 60кгс, в середине нижней тетивы норма на остаточную деформацию составляет не более 1%.
• Эта же норма распространяется на остаточную деформацию свободного конца тетивы при горизонтальном расположении штурмовой лестницы и условии, что на середину неопорной тетивы оказывается статическая нагрузка, равная 30кгс.
• Норма остаточной деформации для середины ступени изделия под нагрузкой, равной 360кг, составляет не больше 2% от ширины конструкции.
• Одна ступень изделия должна быть способной выдержать воздействие 360кг, не деформируясь.
• Каждая из проступей лестницы-штурмовки, по нормативу, выдерживает воздействие циклического крутящего момента не меньше 50Нм.
• В положении подвешивания за крюк изделие должно быть способно выдержать не меньше 160кгс.

Охрана труда

При использовании такой лестницы важно соблюдать несколько правил:

• Подвешивание ее осуществляется на полный крюк.
• Подвешивая лестницу-штурмовку на верхнем этаже, садиться на подоконник необходимо так, чтобы крюк лестницы был в поле зрения.
• Перемещаясь с лестницы-штурмовки в проем окна, нельзя ставить ноги на подоконник, а также не следует опускать конструкцию вниз способом соскальзывания тетив по рукам. Нарушение этого пункта может повлечь за собой получение травм или падение лестницы-штурмовки.

• Подъём по лестнице-штурмовке более чем одному человеку запрещён.
• Перед установкой штурмовой лестницы на металлическую кровлю необходимо убедиться в невозможности соприкосновения с кровлей электрического провода.
• Если на штурмовой лестнице необходимо находиться с дополнительным оборудованием и инструментами, человек обязательно должен быть закреплен за перекладины карабином.
• Осуществляя подъём по штурмовой лестнице с дополнительным оборудованием, необходимо принять меры, предотвращающие его падение.

Испытание

Испытание штурмовой лестницы производят ежегодно, а кроме того каждый раз после выполнения ремонтных работ. Нельзя эксплуатировать  изделие, имеющее повреждение или неисправность.

В первую очередь проводится внешний осмотр лестницы-штурмовки на предмет отсутствия повреждений конструкции.

Следующий этап испытания лестницы-штурмовки предполагает проверку надежности каждой тетивы. Изделие подвешивают на ближайших к тетиве зубцах крюка. На центр проступи оказывается нагрузка, равная примерно 200кгс. В таком состоянии конструкцию оставляют на 130 секунд.

Проверяя крюк изделия на прочность, лестницу вешают за большой зубец. На вертикальные элементы на уровне второй перекладины внизу прикладывают нагрузку, равную 160кг. В таком состоянии конструкцию оставляют на 130 секунд.

Далее штурмовая лестница вешается в свободном состоянии за конец крючка и нагружается внизу весом около 80 кг со стороны каждой тетивы на уровне второй перекладины. В таком состоянии конструкция остаётся в течение 2 мин. После испытания конструкция не должна иметь повреждения или быть деформированной.

Только соблюдение всех данных правил может гарантировать безопасный подъём по штурмовой лестнице.

Лестница штурмовка: испытание, характеристики Ссылка на основную публикацию

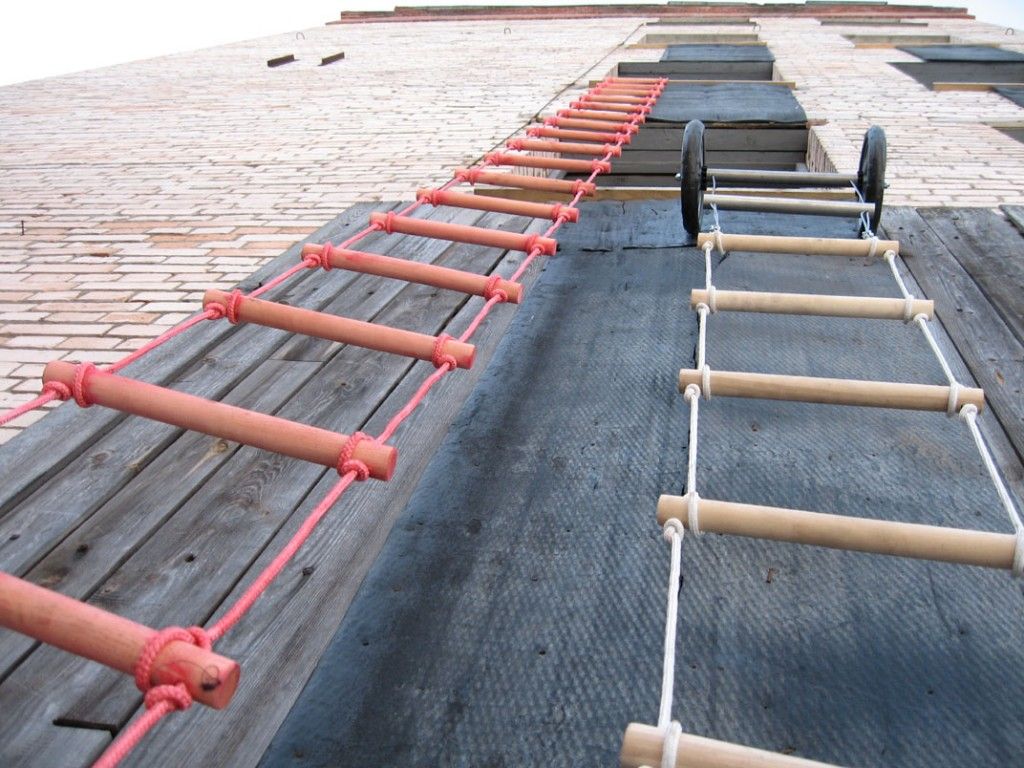

Виды лестниц с веревочной тетивой

Простая веревочная лестница, известная по игре «Клондайк», имеет широкую область применения. Приспособление это используют во время эвакуации, а также когда проводится спасательная операция или выполняются разные виды высотных работ.

Универсальная канатная лесенка длиной 6 м

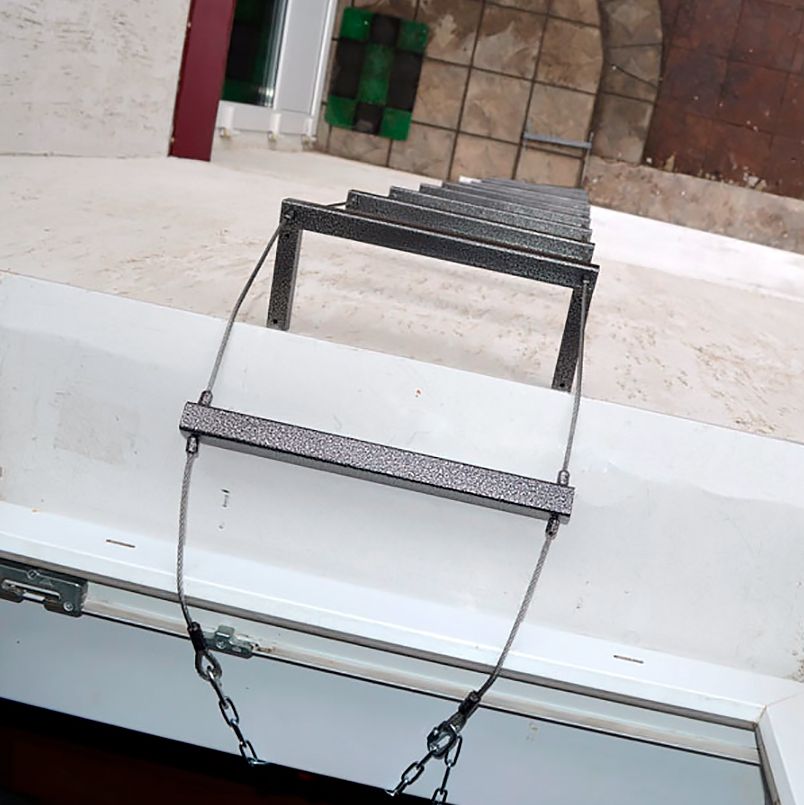

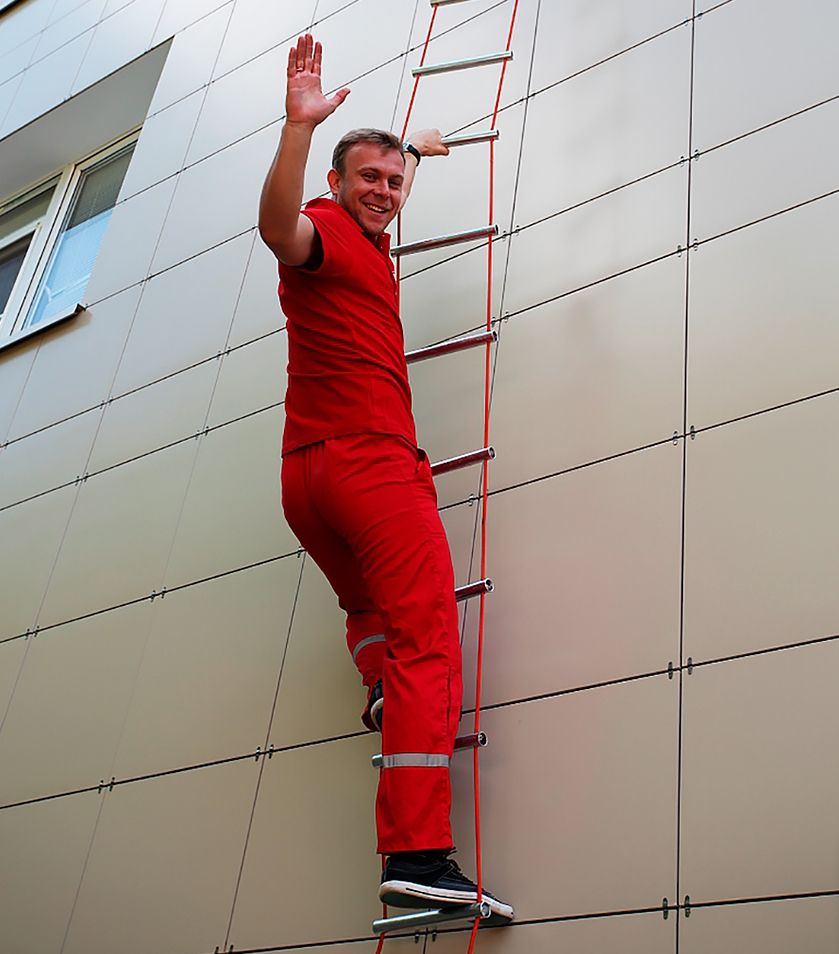

Спасательная лестница для эвакуации

Веревочная разновидность конструкции удобна за счет компактных размеров и малого веса. Благодаря этому можно легко менять место эвакуации. Спасательная лестница имеет вид длинной веревки без перекладин и карабина, предназначенного для фиксации. Крепление ее руками не требует наличия специфических навыков.

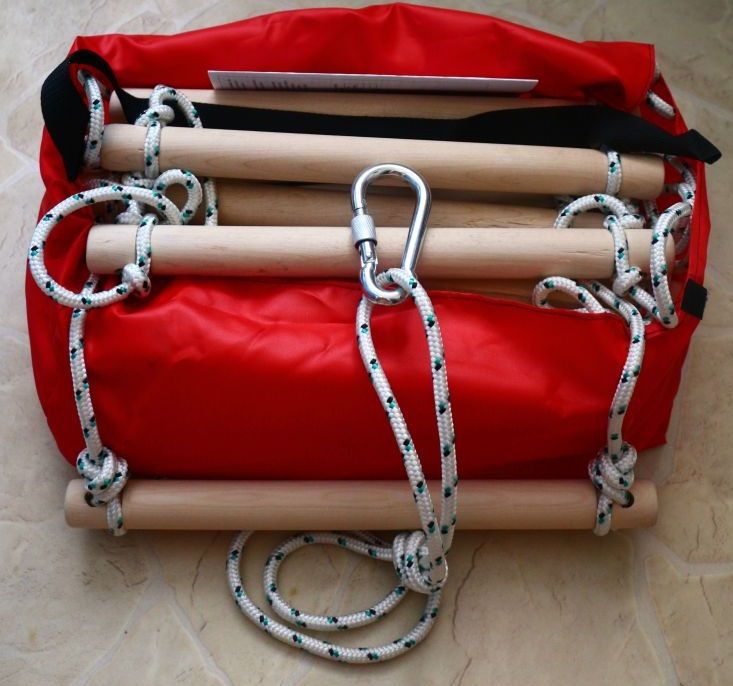

Лесенки для эвакуации

Спасательная лестница с деревянными перекладинами имеет особую пропитку огнезащитным составом. Ступени для нее изготавливают из твердых лиственных сортов древесины.

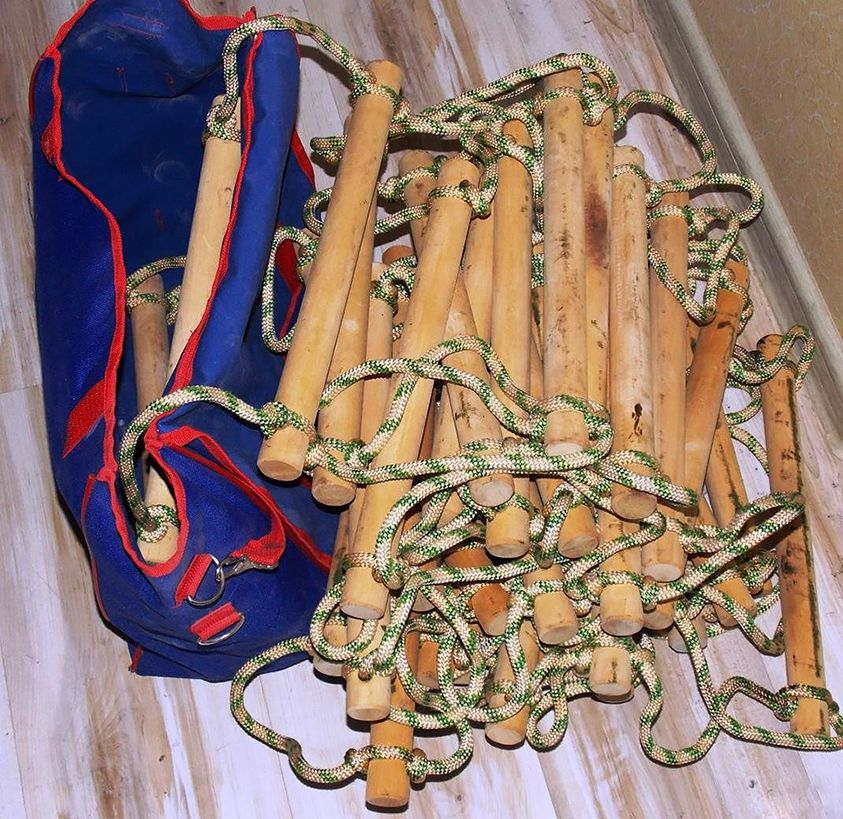

Набор спасателя

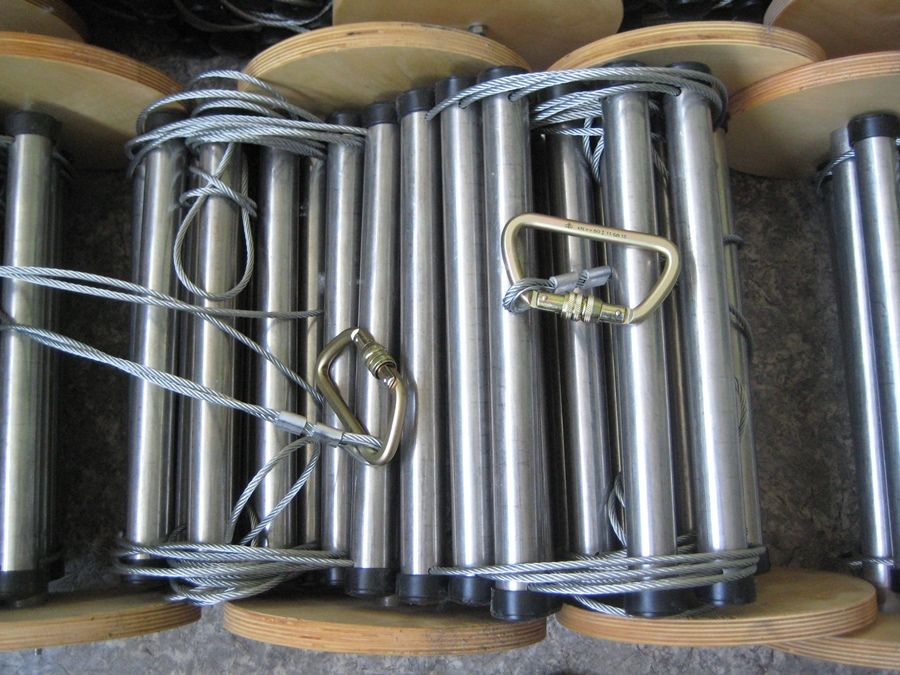

Одна из моделей, которая применяется как веревочная спасательная, имеет маркировку ЛВС 10. Она применяется также в строительстве и для бытовых целей. Ее длина составляет 10 метров. Вообще, не только ЛВС 10, но и любая веревочная лестница должна соответствовать ряду норм:

• максимальная длина – 15 м;
• минимальная ширина – 0,25 м;
• расстояние между ступенями – до 0,35 м;
• форма перекладин должна обеспечивать удобное перемещение;
• наличие упоров длиной от 0,11 м;
• максимальный вес – 20 кг.

Канатная лестница используется для эвакуации лежачих больных. С ее помощью пациенту легче принять сидячее положение, ухватившись за нее руками, а затем вернуться в исходное. Отличие приспособления для эвакуации больных от ЛВС 10 – наличие 4-5 перекладин из дерева и использование для их изготовления нерастягивающейся веревки, рассчитанной на вес 130 кг и выше.

Детская лестница и применение изделий из веревки в быту

Веревочная модель может стать для малыша отличным тренажером. Ей нередко комплектуют детские спортивные уголки. Такие занятия способствуют развитию у ребенка координации. Если детская лестница вешается вертикально, ее нижний конец нужно сделать неподвижным – зафиксировать.

Изделия для детей должны быть совершенно безопасны

Очень удобны лестницы, как в «Клондайк», в быту: для подъема на чердак или чистки колодцев. Так как в сложенном состоянии они занимают минимум пространства, в доме им нетрудно найти место для хранения. Для обслуживания колодцев может быть изготовлена веревочная лестница своими руками из доступных по цене материалов.

Перекладины лестницы можно сделать не только из дерева, но и из легких сплавов металлов, пластика или той же веревки, что и тетива.

Материалы для изготовления лестницы своими руками

Вначале потребуется заготовить веревку. Для лестницы бытового назначения по типу ЛВС длиной 10 м веревочная тетива может быть выполнена из синтетического каната. Он включает в себя капрон или лавсан. Такая надежная веревочная тетива применяется при производстве спасательных моделей ЛВС, дополнительное ее преимущество – устойчивость к растворителям и бензину.

Разные типы узлов из веревки

Если планируется выполнить изделие, как в «Клондайк», для ребенка, предпочтительно взять канат на основе хлопчатобумажных волокон. Еще одна подходящая разновидность веревок – сизалевые, они выполняются полностью из обработанных растительных волокон. Эти виды канатов применяются в самых разных сферах. Однако стоят они дороже синтетических аналогов.

Нетрудно рассчитать, что для лестницы длиной в 10 метров потребуется примерно 10 × 2 метров веревки.

Для ступенек можно сделать перекладины из дерева. При этом их тщательно шлифуют, чтобы не оставалось сучков и прочих неровностей. Это необходимо, чтобы предотвратить получение травм.

Если веревочная лестница, своими руками сделанная, станет частью игрового детского комплекса, перекладины можно соорудить руками из самого каната (в таком случае может быть не один, а несколько рядов) или приобрести готовые пластиковые заготовки. Другой вариант – перекладины из сплава алюминия.

Как завязать узел «констриктор» своими руками

Простой алгоритм работы

Когда веревочная тетива и другие материалы готовы, можно посмотреть видео, а затем приступать к практике. Есть несколько вариантов, как сделать веревочную лестницу, далее приведен простой алгоритм одного из них:

Посмотрев обучающее видео, разновидность ЛВС в 10 метров или чуть больше для использования в быту нетрудно сделать своими руками. Поделитесь своими находками, как самостоятельно связать лестницу с веревочными тетивами.

Использование трехколенной лестницы

Выдвижная конструкция для доставки к месту и раскладывания требует наличия двух операторов. В одиночку раздвинуть лестницу крайне затруднительно. Алгоритм установки следующий.

• Один человек держит лестницу за третьего колена. Второй тянет за канат вниз, выдвигая конструкцию до требуемой высоты.
• Второе колено зацепляется за стопорные крюки одной из ступеней. Для этого канат ослабляется.
• Разложенное второе звено автоматически выталкивает первое колено, которое повисает на стальном тросе.

В разложенном состоянии лестница опирается на стену здания в нужном месте. Процесс складывания заключается в тех же действиях, производимых в обратном порядке.

Во время эксплуатации раздвижной лестницы нужно также соблюдать определенные правила. При съеме оборудования с пожарной машины принимать ее положено на выпрямленные руки, не допуская удара об асфальт или землю.

При подъеме пожарных по лестнице они должны смотреть перед собой, не задирая голову вверх – это раскачивает конструкцию, ослабляя болтовые крепления и расшатывая в пазах ступеньки.

Хранить трехколенную лестницу следует вдали как от источников питания, так и от электрических проводов.

Общие требования

5.1. Продукция, изготавливаемая отечественными предприятиями, допускается к проведению сертификационных испытаний в области пожарной безопасности, если она в установленном порядке прошла все стадии и этапы разработки, предусмотренные ГОСТ , ГОСТ , все виды испытаний (включая межведомственные приемочные), имеет полный комплект конструкторской документации на серийное производство с присвоенной в установленном порядке литерой «А», согласованной с государственным заказчиком пожарно-технической продукции.

Продукция, импортируемая российским потребителям, допускается к проведению сертификационных испытаний в области пожарной безопасности, если она сопровождается эксплуатационной документацией, которая должна быть оформлена на русском языке по ГОСТ и одобрена государственным заказчиком пожарно-технической продукции.

Экспертиза конструкторской документации обязательна при организации и проведении сертификационных испытаний в области пожарной безопасности.

(Измененная редакция. Изм. № 2).

5.2. Предприятия, изготавливающие лестницы ручные пожарные, должны иметь лицензию на их производство, выданную ГУГПС МВД России.

5.3. Шаг ступенек лестницы должен быть не более 355 мм.

5.4. Отношение массы лестницы к ее длине не должно превышать:

для выдвижных лестниц — 4,5 кг/м;

для лестниц-палок — 3,1 кг/м;

для штурмовых лестниц — 2,65 кг/м.

(Измененная редакция. Изм. № 3).

5.5. Ширина лестниц в свету должна быть не менее 250 мм.

5.6. Нижние торцы тетив лестниц, за исключением штурмовых лестниц, должны быть оборудованы заостренными шпорами или накладками для предотвращения скольжения лестниц по опорной поверхности.

5.7. Каждая лестница на внешней стороне тетивы должна иметь маркировку, содержащую следующие данные:

товарный знак предприятия-изготовителя;

обозначение лестницы;

порядковый номер по системе нумерации предприятия-изготовителя;

месяц и год изготовления.

Маркировка должна сохраняться в течение всего срока эксплуатации изделия.

Сведения о продукции, отражаемые на изделии и поясняющие порядок его применения, правила безопасности и назначение функциональных деталей, должны быть исполнены на русском языке.

(Измененная редакция. Изм. № 2)

5.8. В конструкции лестниц не должны применяться металлы, взаимодействие которых приводит к контактной коррозии.

5.9. Лестницы должны изготавливаться в климатическом исполнении УХЛ для категории размещения 1 по ГОСТ 15150.
