Плитный фундамент или свайный: как сделать выбор?

А есть ли выбор?

Существует ряд ситуаций, когда выбора между плитным фундаментом и свайным просто нет и быть не может. В силу их конструктивных особенностей. К примеру, все дома из кирпича, бетона и блоков по причине большого веса здания требуют более надежного и прочного основания, нежели сваи. В таких случаях обычно речь идет об использовании плитного фундамента (монолитного или блочного), размышляют о толщине плиты, уровне ее заглубления, о замене на более легкую «ленту» или, напротив, усилении с помощью свай и ростверка. Конкретные параметры плиты зависят от грунта и этажности дома.

Есть и обратная ситуация, когда безальтернативным вариантом выступает свайный фундамент. Речь идет о строительстве на заболоченных участках и на грунтах с низкой несущей способностью (каких, к примеру, в Ленинградской области и других регионах России достаточно). Плиту в таких местах не соорудить, а установленные на определенную глубину (от 3 до 7 м) сваи упираются в прочный грунт и создают надежную основу для монолитной железобетонной конструкции, называемой ростверком, который равномерно распределяет нагрузки на сваи. В этом случае особенно важны точные конструкторские расчеты.

Когда же вы собираетесь строить деревянный или каркасный дом, вот тут появляется возможность как плиту соорудить, так и сваи применить – выбор за вами.

Свайный фундамент из металлических свай

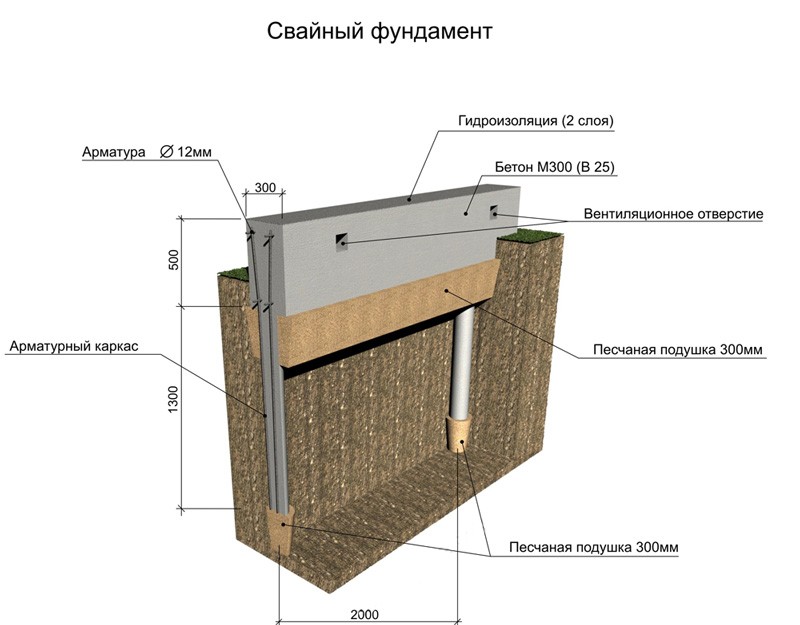

Вот картинка из интернета со схемой фундамента в разрезе. А вот так это выглядит уже готовой фундамент

Дальше собирается деревянный ростверк из бруса и перекрытие, а далее стены и так далее. И в конце строительства пространство от ростверка до земли закрываются декоративным сайдингом под камень и делается отмостка. На первый взгляд не отличить от обычного дома с ленточным фундаментом.

Плюсы такого фундамента для строителей очень существенные:

1. сваи можно купить, можно сделать и продать их втридорога;
2. закручиваются сваи руками строителей и за день легко вкручивают все свайное поле;
3. один сварщик за день ставит все оголовки и сваривает профильной трубой весь фундамент;
4. есть доступ под дом для последующей прокладки коммуникаций.

И за все это берется около 100 000 рублей, что в 2-3 раза дешевле для заказчика, а значит и больше шансов взять подряд.

Свайно-винтовой фундамент с ростверком из монолитной плиты

/ Советы покупателю / Свайно-винтовой фундамент с ростверком из монолитной плиты

нашей работы по монтажу комбинированного фундамента – ж/б плиты на винтовых сваях:

По устройству фундамент с ростверком из монолитной плиты подобен плитному фундаменту, который выбирают для строительства на слабых грунтах. Такой фундамент не разрушается от неравномерной осадки грунта благодаря своей жесткости.

Часто в местностях, где грунтовые воды расположены высоко или бывают наводнения, на слабых грунтах, грунтах подверженных морозному пучению часто используется именно свайно-винтовой фундамент, который позволяет в сложных условиях участка надежно, быстро и, сохранив бюджет, построить прочный фундамент. Нижние концы свай заглубляются в землю ниже глубины промерзания, верхние связываются в прочную конструкцию, которая и позволяет распределить вес здания.

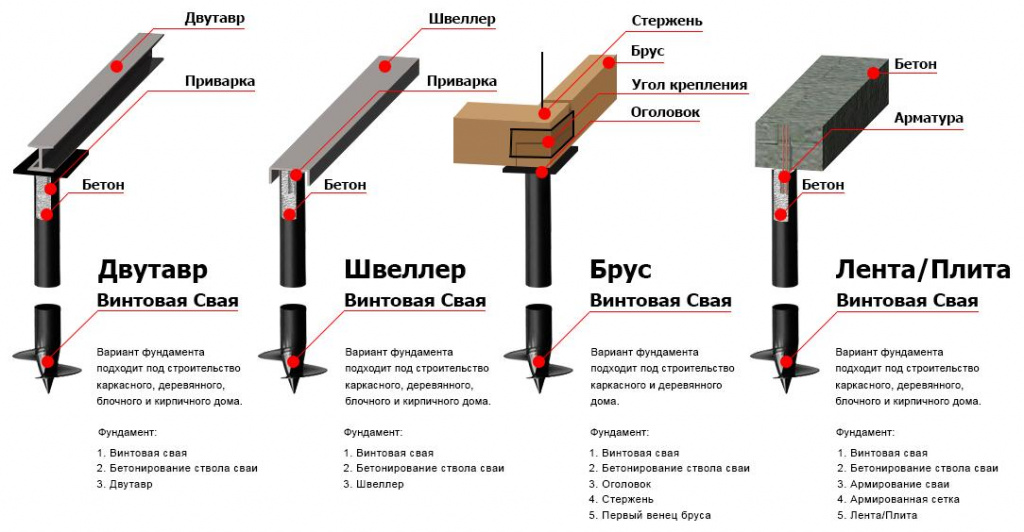

Одним из видов материалов для обвязки свайно-винтового фундамента используется железобетон – идеальное решение для любого типа зданий. Такое основание способно выдерживать большие нагрузки.

Как сделать дом на свайном фундаменте с ж/б плитой, узнать цены по СПб, заказать проект под ключ – все вопросы можно решить в нашей компании СВ-фундамент. Для этого достаточно позвонить по телефону или заказать обратный звонок.

Этапы возведения свайного фундамента с монолитным ростверком

1. Первый этап – нанесение разметки будущего свайного фундамента с ростверком.

2. Затем следует стандартная процедура вкручивания свай необходимого диаметра и длины, обрезка свай и их бетонирование (заполнение цементно-песчаным раствором).

3. На сваи кладется швеллер, для создания ровной площадки для железобетонной плиты. Далее швеллер приваривается в местах соединения со сваями и в местах стыка. Швы чистятся и покрываются краской.

4. После того, как проверили все размеры дома на соответствие, можно приступать к опалубке монолитного железобетонного ростверка.

5. В качестве опалубки будет выступать швеллер, который кладется на ребро на обвязку винтовых свай. Углы швеллера запиливаются и привариваются.

   С внутренней стороны угол приварен к швеллеру, далее через полметра шов 5-7 мм, затем снова полметра и шов 5-7 см. и так далее.

   С внешней стороны приваривание происходит по такому же принципу, только в шахматном порядке. Чтобы швеллер не гулял, устанавливаются косынки (ребра жесткости).

6. Сверху на швеллер кладутся профильные листы внахлест, далее – арматура.

7. Арматура выполняется в три яруса.

8. Первый ярус кладется на пластиковые фиксаторы, высотой 3 мм, параллельно волнам. Второй ярус укладывается перпендикулярно первому, третий – поперек второму. Все ярусы связываются специальной проволокой. Таким образом, получаются ячейки;

9. Зная, где будут коммуникации, на этом этапе подготавливаются вводы (специальные отверстия в профильном листе) и гильзы.

10. Чтобы бетон не убежал через щели между опалубкой и профильным листом, эти щели заполняются монтажной пеной.

11. На последнем этапе заливается бетон. С помощью глубинного вибратора параллельно удаляется воздух из бетона, и заполняются все пустоты. После чего площадка выравнивается.

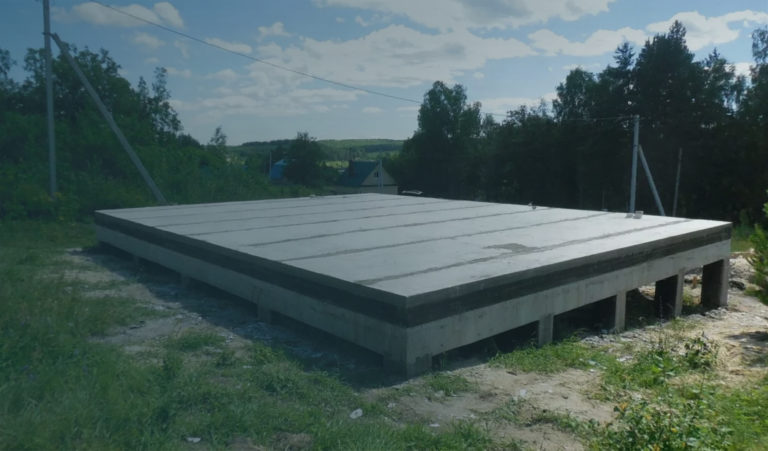

После того, как бетон застынет – бетонная плита на свайном фундаменте будет готова.

Что важно знать при устройстве монолитного железобетонного ростверка

1. Для доставки бетона вам понадобится автобетонный нанос, который заказывается в сторонней компании. Для этой машины необходимо подготовить площадку, размер площадки будет зависеть от задач, которые стоят перед строителями, а также длины стрелы автобетонного насоса.

2. При заказе машины с бетоном оператору сообщается интервал, с которым должны прибывать машины на объект. В данном случае интервал не нужен, так как бетон не должен высыхать, а бетонная масса должна быть однородной.

3. Если на объект привезли бетона больше, чем требовалось, понадобится место, куда бетон нужно будет слить. Такое место необходимо подготовить на объекте заранее.

4. Любую технику, производящую перевозку бетона, необходимо промыть после завершения работ. На участке понадобится 100-200 л воды и место, где данную процедуру можно проделать, к этому нужно быть готовыми.

На свайно-винтовом фундаменте с монолитной плитой можно строить не только легкие каркасные дома и дома из бруса, но и дома средней тяжести – пенобетон, газобетон и другие блочные материалы.

Но к проектированию нужно подойти более основательно. Понадобится рассчитать изменения толщины материалов и их количество, возможно, понадобится увеличивать сечение и рядность арматуры.

Поэтому важно подобрать грамотного подрядчика, который выполнит все работы с точностью.

Проектировщики компании СВ-фундамент смогут качественно подготовить проект фундаментальной плиты на винтовых сваях под ваш дом, а монтажная бригада произведет все необходимые работы на вашем участке.

Вы всегда можете получить квалифицированную консультацию по всем вариантам свайно-винтового фундамента.

Возврат к списку

Почему монолитная фундаментная плита выгоднее других фундаментов — Статьи

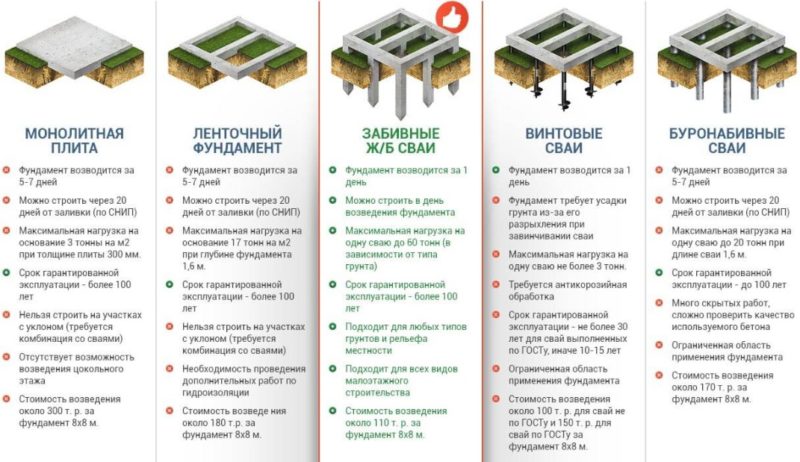

Существует много видов фундамента, для каждого характерны свои особенности. Однако самым выигрышным вариантом остается монолитная фундаментная плита. Среди распространенных вариантов можно выделить:

• Монолитная фундаментная плита (широко применяемая при строительстве сооружений, предъявляющих высокие требования к несущей способности основания);
• Заглубленная лента;
• Свайно-ростверковый фундамент.

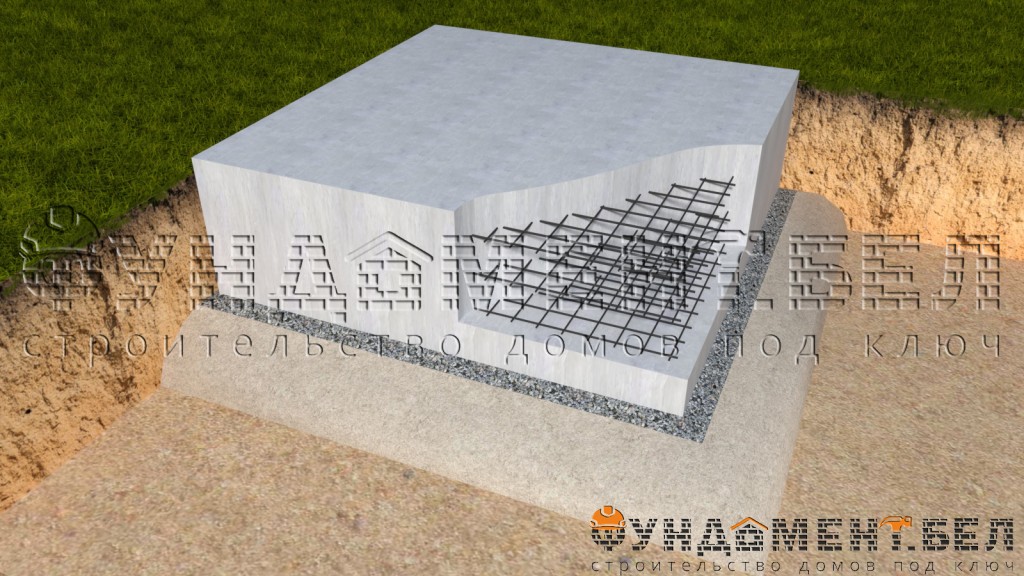

Монолитная фундаментная плита

Монолитная фундаментная плита признана одной из наиболее популярных и надежных разновидностей фундамента. Конструкция представляет собой бетонную плиту, которая имеет ребристую или плоскую форму. Благодаря монолитности сооружения при движении грунта происходит равномерное поднятие и опускание плиты, что обеспечивает целостность всего здания.

По этой причине такой вид основания называют «плавающим».

Строительство фундаментной плиты является идеальным вариантом для всех типов грунтов, включая грунты с высоким уровнем воды.

В свою очередь, для заглубленной ленты и свайно-ростверкового фундамента существуют ограничения для некоторых типов грунтов, например, при высоком уровне грунтовых вод устройство данных оснований невозможно.

Особенности конструкции монолитного фундаментного основания

Строительная компания Западный Дом осуществляет возведение монолитного фундамента при строгом соблюдении технологии, что обеспечивает высокую надежность, долговечность конструкции. Цельный элемент намного прочнее сборных конструкций.

Во время заливки фундамента производят армирование в виде металлических прутов разного диаметра для увеличения прочностных показателей. Одной из отличительных характеристик монолитной плиты является равномерная нагрузка по всей площади, минимизирующая давление на почву.

Устройство монолитной конструкции осуществляется строительной компанией Западный Дом в сжатые сроки, что представляет ее в выгодном положении по сравнению с остальными видами фундамента.

Заглубленная лента.

Заглубленная лента — хорошее решение, реализуемое для случаев, когда проектом дома предусмотрен цокольный этаж, для тяжеловесных строений из камня, кирпича, бетона. Конструкция представляет замкнутый железобетонный контур в виде ленты, который проходит под несущими стенами. Он должен быть расположен ниже точки промерзания грунта (например, величина промерзания грунта в Москве и МО составляет 1,4-1,5 м).

В зависимости от конструктивных особенностей выделяют:

• Монолитный ленточный фундамент (сплошное железобетонное основание);
• Сборный ленточный фундамент (состоит из отдельных элементов — железобетонных плит, блоков).

При сравнивании заглубленной ленты с монолитной фундаментной плитой можно отметить, что ленточный вариант ощутимо дороже по финансам, отличается значительными временными затратами и сложностью возведения. Большой срок строительство (до 1,5 месяцев) становится значимым недостатком при ограниченных сроках, в свою очередь, фундаментная плита возводится быстро — в течение 3-х недель (что становится весомым ее преимуществом).

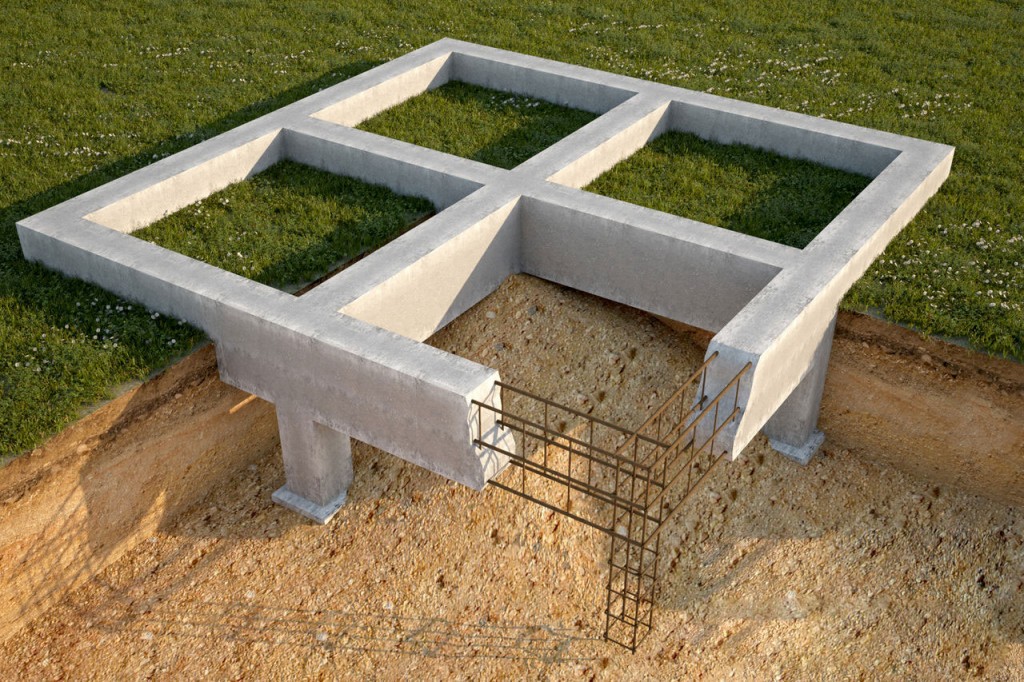

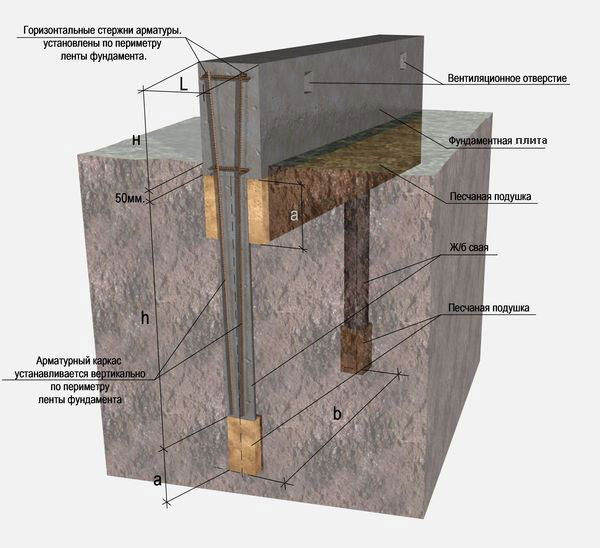

Свайно-ростверковый фундамент.

Свайно-ростверковое основание — система свай, заглубленных в грунт ниже отметки промерзания. Их устанавливают под несущими стенами, соблюдая шаг в 1,2-1,5 м. Жесткость и прочность конструкции обеспечивается объединением верхней части свай ростверком. Ростверк — балки, плиты, связываемые между собой над уровнем поверхности земли. Сооружение хорошо подходит для легких, каркасных строений, для кирпичных тяжелых домов его использование неприемлемо.

Свайно-ростверковый вариант уступает монолитной фундаментной плите не только по выгодности устройства, но и по своей не универсальности. Такой вид основания требует точного расчета проектировщиком нагрузок на фундамент, количества свай, что приводит к удорожанию проектирования и затягиванию разработки всего проекта в целом. Возведение фундамента — один из важнейших этапов при строительстве дома, от качественного и грамотного, выполнения которого зависит прочность, надежность всего здания.

Монолитная фундаментная плита является наиболее выгодным вариантом и по финансовым вложениям, и по сложности, скорости процесса. В отличие от свайно-ростверкового основания и заглубленной ленты для монолитной фундаментной плиты нет необходимости проводить геологические изыскания на участке, что является одним из ее многочисленных преимуществ.

Строительная компания Западный Дом составит проект фундамента и осуществит качественное устройство монолитной фундаментной конструкции, что позволит избежать серьезных ошибок на начальном этапе строительства.

Ответили на все вопросы — можно выбирать тип фундамента

Свайный фундамент

Его еще называют свайно-винтовым. Довольно часто его используется в частном строительстве. В грунт завинчивают нужное количество свай, а затем соединяют их ростверком.

Плюсы свайного фундамента:

• Можно сделать почти на любом грунте, даже проблемном: глина, грунт с неравномерной плотностью, торфяники;
• Подходит для участков с перепадами высот;
• Не впитывает воду из земли, а значит полы гарантированно будут сухими;
• Быстрый. Фундамент монтируют за 3-4 дня, и сразу же можно браться за возведение стен;
• Дешевле бетонных оснований. Сами материалы и работа строителей строят меньше, аренда спецтехники обычно не нужна.

Минусы свайного фундамента:

• Подвал с таким фундаментом вам не светит;
• Под домом получается хоть и небольшое, но пустое пространство. Оттуда может задувать в дом, поэтому полу надо утеплять.

Ленточный фундамент

Это фундамент по всему периметру здания. Своего рода, стены дома, только в земле. Толщина стенок зависит от материала дома. Ленточный фундамент делают монолитным, из армированного бетона, или сборным, из железобетонных блоков.

ручной вибратор Спец ВЭ-800

Плюсы ленточного фундамента:

Минусы ленточного фундамента:

• Заливать ленту фундамента лучше за один раз, чтобы не появились холодные швы;
• Не подходит для заболоченной почвы и подвижного грунта. Когда почва будет двигаться, лента будет испытывать разное давление, могут пойти трещины.

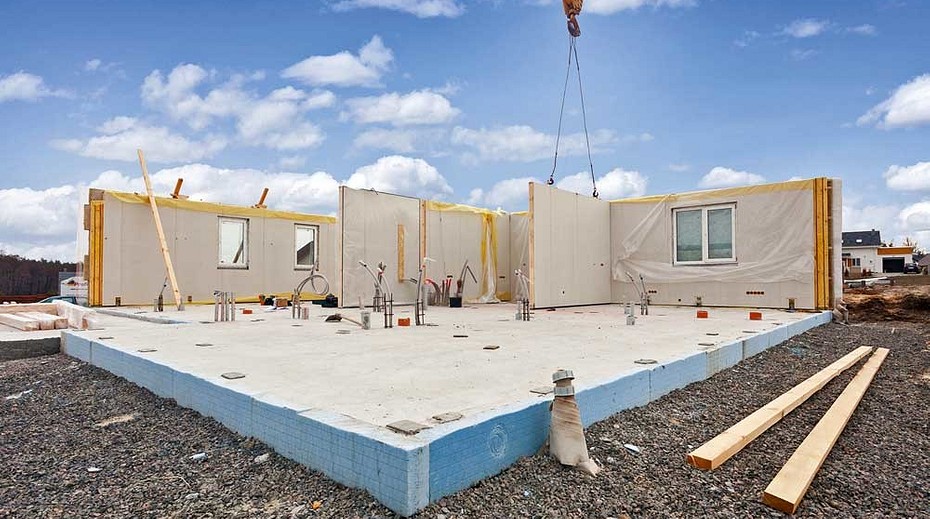

Плитный фундамент

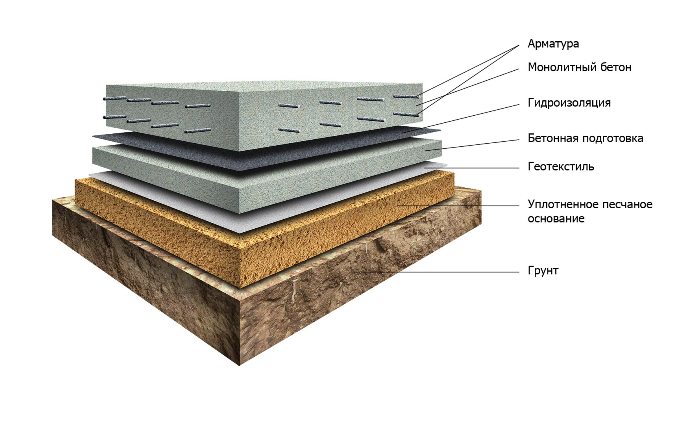

Одна большая цельная плита, которая опирается на подушку из гравия и песка и равномерно распределяет нагрузку строения на почву. Плита компенсирует движения грунта, поэтому такой фундамент еще называют плавающим.

Плюсы плитного фундамента:

• Большая площадь опоры на грунт. Подходит для сыпучих и слабонесущих грунтов;
• Все части здания испытывают равномерную нагрузку. Снижается риск появления трещин в доме;
• На плите можно строить дом из любого материала;
• Фундамент можно не закладывать очень глубоко;
• Служит одновременно черновым полом здания.

Минусы плитного фундамента:

• Самый дорогой из перечисленных вариантов;
• Много «мокрых» работ. Долгий процесс заливки и долгое ожидание, пока весь бетон схватится и затвердеет;

Cemmix СemFix

• Не подходит для участков с перепадами высот.

Какой можно сделать вывод?

Универсального решения для фундамента не бывает. Но если вы знаете достоинства и недостатки каждого типа основания, вам легче сделать правильный выбор.

Интересно, есть среди наших подписчиков те, кто живет в своем доме? Вы знаете, какой у вас фундамент? Выясним самый востребованный тип.

Технология сооружения

Часты случаи, когда СПФ путают по незнанию с комбинированным свайно плитным фундаментом (КСПФ). Отличие заключается в том, что изначально выливается свайно-ростверковая основа, а после неё уже плитный фундамент.

Заливка плиты сложный из этапов и далеко не дешёвый. Для монтажа потребуется заглубление. Монолитная плита одновременно и пол и основание фундамента. Чтобы обеспечить должный уровень гидроизоляции, подсыпают на землю слой глины или песка, толщиной не более 100мм. Для утепления используем пеноплекс, что позволит снизить потери тепла и затраты на обогрев. Во время армирования плиты нужно в обязательном порядке связать металлические прутья с выступами из асбестовых плит, которые заранее подготовили.

В процессе заливки использовать щебень только мелкой или средней фракции. Крупная категорически запрещена строительными нормами. Заливка осуществляется по площади поверхности. Запрещено оставлять не залитые бетонной смесью участки «на завтра». Если не получается полноценно залить площадь, то нужно снизить толщину платформы до такого уровня, чтобы хватило для заливки.

На что обратить внимание перед заливкой фундамента

При выборе фундамента нужно принимать в расчет сразу несколько факторов.

Масса будущего дома. Одно дело, если нужно возвести легкий каркасный дом, который вряд ли весит больше 100 тонн, другое — если вы строите здание с кирпичными стенами и железобетонными перекрытиями. Для второго варианта понадобится более мощный фундамент, например полнозаглубленная лента.

Сколько весит дом, могут посчитать специалисты на этапе проектирования. Но этот показатель можно вычислить и самому, воспользовавшись усредненными справочными данными, а затем для перестраховки добавить к результату 10—15%.

/building/ Как я строил загородный дом под Петербургом

1. каменистой — это наиболее прочное основание;
2. хрящеватой — когда вперемежку идут земля, глина и щебень;
3. песчаной — такая легко трамбуется и не задерживает влагу;
4. глиняной — она держит воду и подвержена пучению;
5. супесью — смесью глины и песка в той или иной пропорции;
6. торфяной или болотистой.

На моем участке преобладают песок и супесь, что в принципе неплохо.

/uchastok/ Как выбрать участок для строительства

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

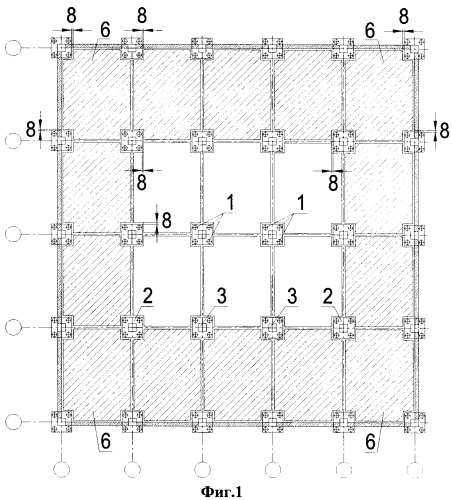

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Во всех случаях, кроме висячего ростверка, понадобится обустройство щебневой или песочной подушки и утепленный отмосток.

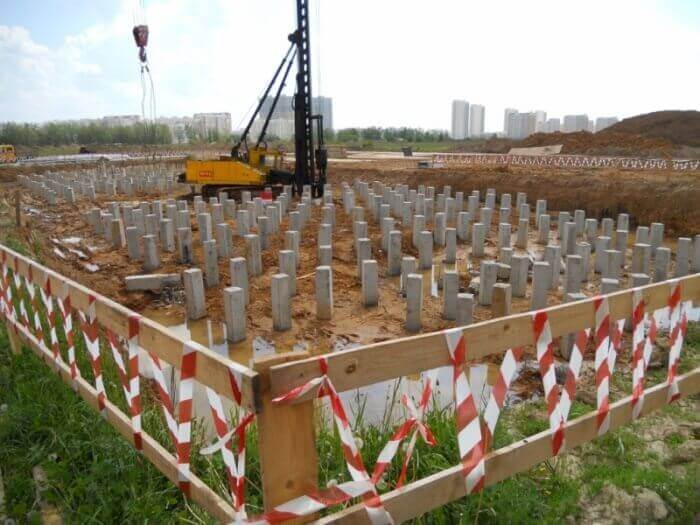

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров. Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

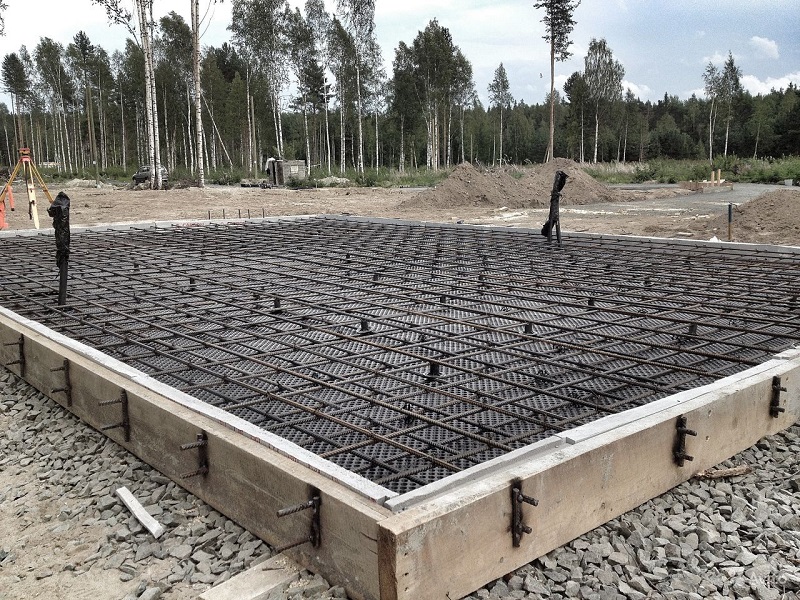

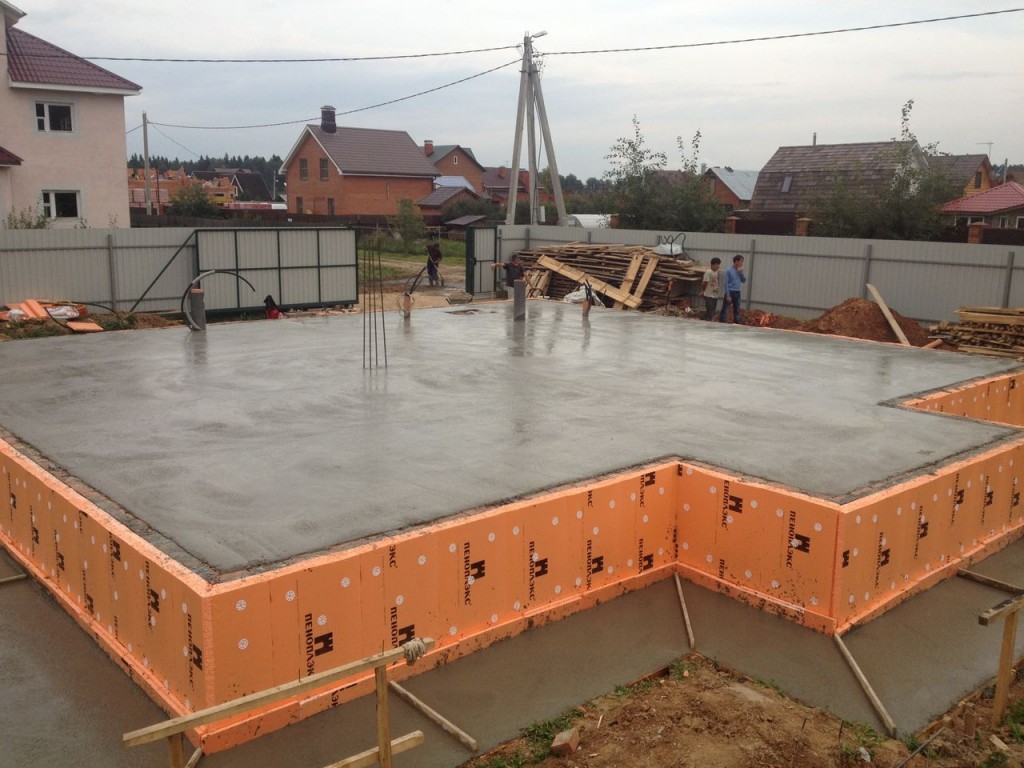

Монтаж плиты

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

Обзор плитных фундаментов.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

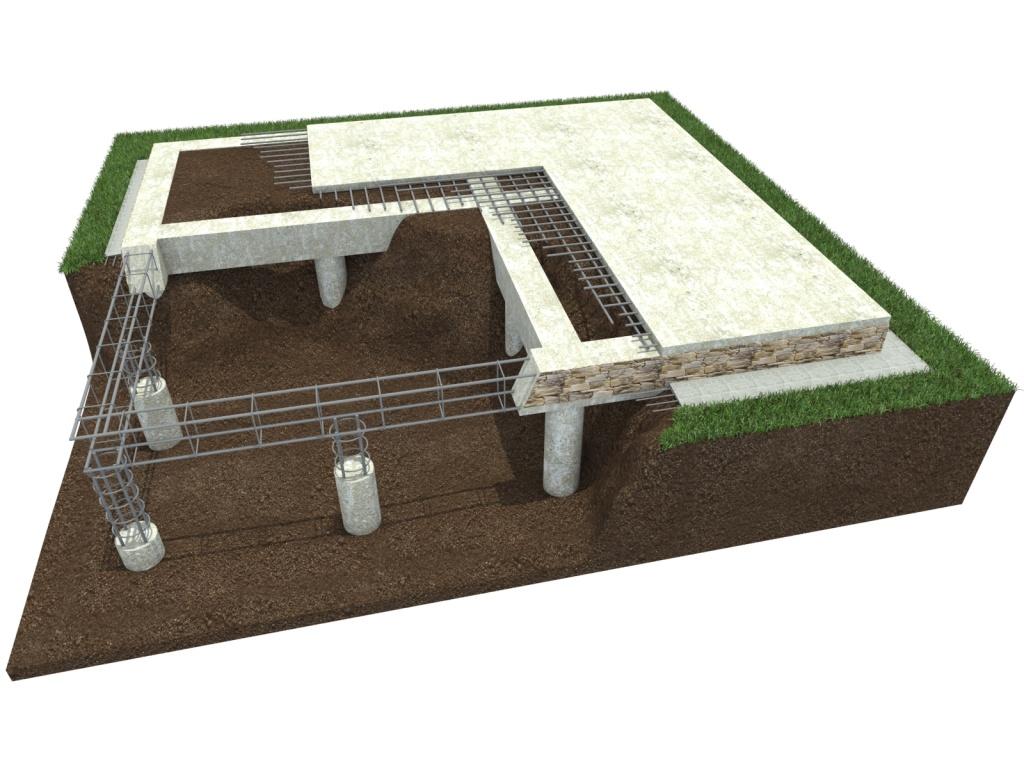

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

При использовании несъемной опалубки процесс выполняется аналогично с . Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Факторы, определяющие толщину монолитной плиты

В конце концов цена фундамента из монолитной плиты под ключ за 1 м2 определяется, прежде всего, ее толщиной. А толщина зависит от следующих факторов:

• размеров дома;
• материалов, из которых он строится;
• веса инженерного оборудования и коммуникаций;
• массы внутренней обстановки в доме (мебель, бытовая техника);
• давления снега и ветра.

Чтобы упростить задачу, толщина плиты фундамента и соответственно ее цена под ключ рассчитывается, исходя из того, что армирующий каркас должен состоять из двух слоев и иметь высоту от 70 мм. При этом расстояние между слоями каркаса и поверхностью основания для частного дома должно быть не менее 50 мм. Учитывают и толщину самой арматуры в 12-16 мм.

Следуя этим расчетам, заливать плитный фундамент под дом необходимо толщиной от 200 мм. Прайс на заливку бетонного фундамента нашей компании содержит различные типы основания толщиной от 200 до 400 мм.

Расчет свайной части фундамента

Расчет этой части основания дома не менее важно. Если допустить ошибку, срок службы строения сократится на несколько десятков лет.

При наличии на территории строительной площадки есть усложненные рельефы или слабые грунты, без свай не обойтись. Но их тоже следует рассчитать.

Если участок имеет алую несущую способность, то произведя правильный расчет свайной части фундамента, можно избежать рытья глубокого котлована для плиты и большой толщины самой плиты. Это облегчит массу постройки.

Для правильного расчета нужно определить глубину промерзания грунта, после чего прибавить к указанной глубине 20-25 см. Это будет глубина заложения свай. Далее, нужно установить высоту расположения грунтовых вод. Этот фактор повлияет на количество свай. Нужно также брать в расчеты следующие данные:

• насколько прочен используемый материал;
• какова несущая способность грунта;
• какие сваи будут использованы;
• есть ли перепады грунта;
• на какую глубину будут усаживаться сваи под действием плиты и дома;
• какие сезонные нагрузки будут действовать на строение.

Скриншот процесса планировки в PLAXIS 3D

Свайно-плитный фундамент должен возводиться строго по рабочему плану. По этой причине лучше будет, если рассчитывать и возводить такой фундамент будет профессионал.

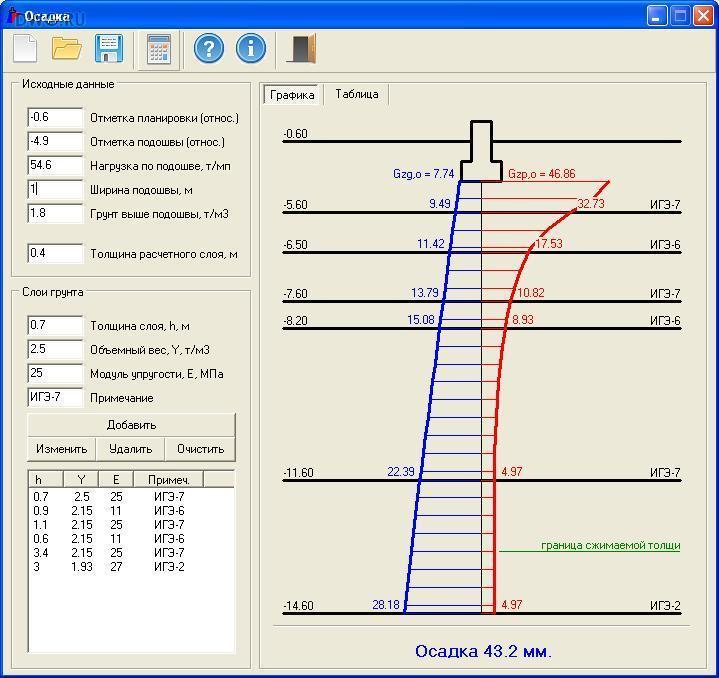

К расчету усадки данного фундамента, необходимо добавить осадку «продавливания» отдельной сваи. Для подсчета такой усадки можно выделить часть грунта в форме цилиндра, поперечное сечение которого равно сечению сваи.

Затем производится два вида расчетов:

• когда сверху цилиндра находится свая и грунт;
• когда там же расположен кусочек условного материала.

Такие расчеты выполняет программа PLAXIS или специальная программа нелинейных подсчетов. Такую программу используют архитекторы для расчетов нагрузки на свайно-плитный тип фундамента.

Расчет стоимости фундаментного основания

После подсчета необходимого для строительства количества материалов, можно без труда составить и стоимость всего строительства.

Кроме чистой стоимости нужного количества материалов, следует также учесть расходы на их доставку.

Также в стоимость входит оплата техники на участке.

Аренда строительного миксера, электромешалки бетона и другой техники.

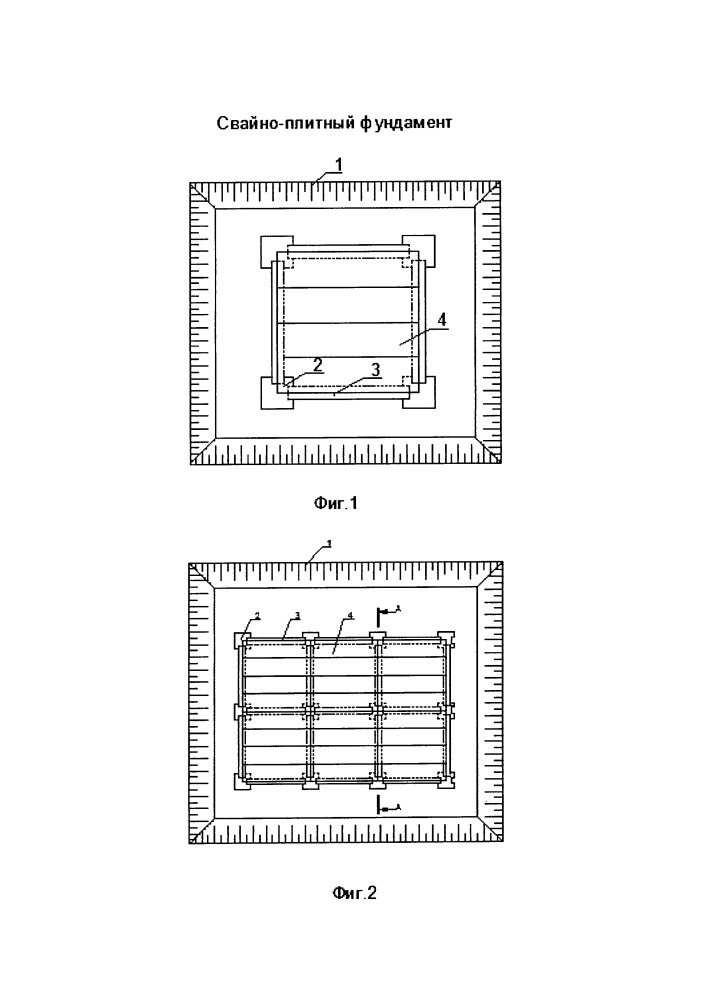

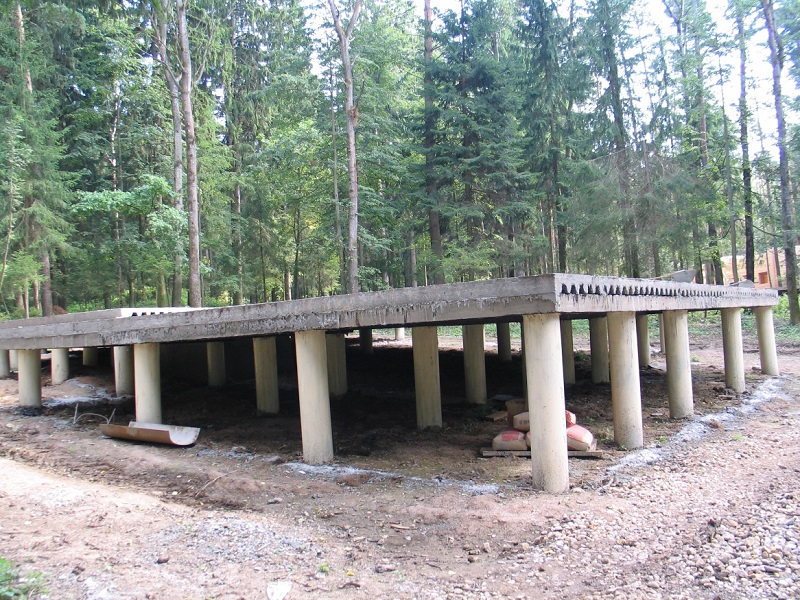

Свайно-плитный фундамент (СПФ) — уникальное изобретение, уже повсеместно используемое в нашей стране. Такое основание стало прогрессивным открытием, предоставившим новые возможности в многоэтажном строительстве и возведении нежилых зданий. Со временем подобные конструкции стали повсеместно использоваться и в частной застройке. Закладка СПФ совмещает особенности и преимущества плит и свай. В конструкции около 85% нагрузки принимают сваи, оставшаяся распределяется на фундаментной плите. Это своевременное инновационное решение для сейсмически опасных регионов, неравномерных, неустойчивых или плохо изученных грунтов.

Особенности СПФ

Конкретный тип фундамента отличается, в первую очередь, высоким уровнем прочности и безопасности, именно поэтому такие здания выдерживают неблагоприятные природные явления (их строят в сложных, опасных районах). В тех областях, где наблюдается повышенный уровень сейсмичности, несомненно, рекомендуют возводить здания конкретно этого типа фундамента. Такие сооружения, в первую очередь, обеспечивают отличную защиту от создаваемых вибраций.

Возведение свайно-плитного основания

Нужно заострить свой любопытный взгляд на том, что главной отличительной чертой ПСФ (плитно-свайного фундамента) оказывается не столько наличие двух важных составляющих, а то, что они являются несущими элементами надежной, качественной по всем нормам основы. Все это обеспечивает передачу нагрузки от конструкции, находящейся над фундаментом, непосредственно на грунт крепкого, сильного основания (плита всей подошвой, а сваи боковой поверхностью).

Необходимо рассмотреть конкретные примеры тех пространств, местностей, где применение ПСФ жизненно важно и обязательно.

1. Слабые, насыпные грунты. В опорных зонах существующих колонн ставятся подкрепляющие сваи.
2. Плотное примыкание к уже существующим основаниям.
3. Сжимаемость основания, которая происходит достаточно неравномерно. Подкрепляющие сваи – это инструмент, который служит для выравнивания неравномерных осадок определенной плиты.
4. Существует один из методов «отложенного решения» — это происходит в том исключительном случае, когда нет верных данных о главных особенностях грунта.

Технология возведения

Обустройство свайно-плитных фундаментов должно выполняться только квалифицированными строителями в определенной последовательности. Подробнее о свайно-плитном фундаменте смотрите в этом полезном видео:

Подготовительные работы

На участке застройки необходимо провести корчевку зеленых насаждений, убрать мусор, спланировать территорию.

Если на отведенном участке есть глубокие ямы, их необходимо засыпать грунтом, кучи земли – сровнять.

Сначала проводится разметка мест погружения свай в соответствии с проектом устройства свайного поля. Одновременно могут быть отмечены контуры по периметру плиты на свайном фундаменте.

Сваи погружают в грунт ударами молота

Железобетонные опоры с помощью грузоподъемной техники подают к месту погружения, сначала раскладывают элементы по периметру наружных стен.

На строительном участке устанавливается копр для забивки свай, с помощью этой установки происходит монтаж и погружение опорных стоек. Каждая свая выставляется в точку погружения с помощью стропальщиков, после чего она выравнивается и погружается в грунт под ударами молота до наступления проектного отказа. Копровая установка передвигается по свайному полю к следующей точке погружения, пока все сваи не будут забиты в грунт.

Оголовки свай выравниваются по нулевому уровню, излишки срезаются специальным приспособлением (сваерезкой). Над оголовками остаются выпуски арматуры, которые впоследствии будут увязаны в единый арматурный каркас плиты.

Преимущества и недостатки свайно-плитных фундаментов

Основное преимущество технологии СПФ — возможность устанавливать самые надежные и прочные фундаменты для сооружений в сейсмоопасных зонах, для конструкций, боящихся вибрационных нагрузок. Это также наилучший вариант так называемого «отложенного решения» — когда грунты, уровень залегания подземных вод и другие характеристики недостаточно изучены. Благодаря специальной технологии не требуется значительного забора грунта, а по окончании работ остается минимальное количество мусора и отходов.

Типичный свайно-плитный фундамент.

К недостаткам следует отнести стоимость и трудоемкость. По сравнению со свайно-винтовым решением в малоэтажном строительстве такой вариант проигрывает в цене и легкости монтажа. Для установки плиты понадобится использование специальной техники. Необходимо привлечение специалистов к работе или наличие собственных значительных навыков в выполнении подобной работы.

Читайте о всех плюсах и минусах свайных фундаментов в отдельной статье:

Плюсы и минусы свайных фундаментов.

Поэтапное выполнение работ

Фундамент плита на сваях, технология строительства которого требует поэтапного выполнения работ, создается путем последовательного создания свайного поля и заливки бетонной плиты. Рассмотрим создание СПФ на буронабивных сваях, один из наиболее сложных и трудоемких вариантов.

Порядок действий:

Подготовка

Подготовительные работы начинаются с освобождения участка от растений, посторонних предметов, демонтажа ненужных сооружений и элементов благоустройства. Затем производится выравнивание поверхности (планировка). Если проектом предусмотрено создание заглубленной утепленной плиты, то под нее следует выкопать котлован соответствующих размеров.

Следующим действием станет разметка свайного поля. Для этого используются натянутые шнуры и колышки. Обозначаются границы участка, согласно схемы вбиваются колышки по осям будущих скважин. В процессе разметки необходимо постоянно контролировать правильность установки кольев, проверять параллельность линий и точность прямых углов.

Одним из верных способов определения точности разметки является сравнение длины диагоналей прямоугольников — если они одинаковы, разметка выполнена корректно.

Изготовление свай

После окончания разметки приступают к бурению скважин. Они имеют определенную глубину и диаметр, обеспечивающие расчетные параметры свай. В готовую скважину опускают гильзу (обсадную трубу, несъемную опалубку) — трубу из пластика или свернутой полосы рубероида. Гильза обеспечит необходимый режим застывания бетона и предотвратит преждевременный выход воды из раствора в грунт. Кроме того, гильза впоследствии будет выполнять функции гидрозащитной оболочки для сваи, предотвращать капиллярное пропитывание бетона почвенной влагой.

Следующим действием станет изготовление арматурного каркаса. Для него используют металлическую или стеклопластиковую арматуру, собранную в пространственную решетку. Ее размеры в сечении на 5 см меньше диаметра гильзы, а высота превышает глубину скважины для последующего объединения с армпоясом плиты. Готовый каркас опускают в скважину и фиксируют положение в неподвижном состоянии.

После того, как все скважины подготовлены, начинают заливку бетона. Для нее используют материал марки М400. Можно изготавливать его непосредственно на площадке, но, для ускорения работ и получения бетона максимально высокого качества, лучше заказать готовый материал с доставкой прямо на стройплощадку. Заливку производят с одновременным штыкованием для удаления пузырьков воздуха и уплотнения ствола сваи. После заполнения гильзы верхушку накрывают мешковиной и выдерживают необходимое время (2-3 недели) для набора конструкционной прочности. Вынужденную паузу обычно тратят на создание опалубки для плиты.

Преимущества свайных фундаментов с монолитным ростверком

Всегда требуется найти компромисс между эффективностью и стоимостью используемого решения. В этом случае преимущества конструкции, в которой используются свайные опоры и армированная плита, очевидны:

• Затраты на обустройство монолитного ростверка, даже в усиленном варианте, почти вдвое меньше стоимости отливки полноценного плитного фундамента или классического ленточного варианта на уровень промерзания грунта;
• Поперечная жесткость к изгибающим нагрузкам лишь немногим уступает плитному в центральной части фундаментной системы и превосходит классическую плиту в краевой зоне, где установлена большая часть свайных опор;
• За счет усиленной цокольной части и заглубленных опор свайные фундаменты с монолитным ростверком способны стоять практически на любом рельефе местности, при условии, что сваи заглублены до уровня плотных пород, ниже точки промерзания.

Свайные фундаменты, даже при большой толщине ленточного ростверка, могли обеспечить необходимую жесткость в горизонтальной плоскости только за счет очень большой глубины и прочности опор. Любые подвижки грунта приводили к деформации коробки здания, особенно, если это брус или газобетонный блок. Армированная прутком монолитная плита свайного фундамента позволяет исключить даже намек на подобную ситуацию.

Как построить баню на «плавающей» плите?

Стандартное устройство плавающего фундамента-плиты достаточно простое – это монолитный железобетонный фундамент, который располагается сразу под всей площадью здания. Его делают заглубленным на нормальной грунте и мелкозаглубленным там, где под ногами – сплошной песок.

Итак, вот вы можете построить плавающий фундамент своими руками для своей бани:

Этап I. Снимается весь слой растительности – там, где будет строиться баня, плюс один метр для отмостки. Снятый слой переносим в сад. Копается котлован – под проектную отметку. Для этого лучше нанять экскаватор. Главное – не перекопать, иначе на месте перекопа фундамент потом может попросту лопнуть. Это очень серьезная ошибка. Чтобы края котлована не осыпались, их лучше рыть с небольшим уклоном.

Этап II. Засыпаем слой щебня – 10 см, укладывая его в несколько этапов и хорошо трамбуя (например, бревном с ручкой). Затем – слой песка, который зафиксирует щебень и не позволит ему «гулять». А устойчивость его к морозу поможет новому фундаменту противостоять холодам.

Этап III. Укладывается гидроизоляционный слой – обычно плотная дорогая полиэтиленовая пленка. Она нужна для того, чтобы влага потом не просачивалась в фундамент и, с другой стороны, ценное бетонное «молочко» не протекало во время заливки раствора. Теперь заливаем тонкий слой подбетонки – М-100.

Этап IV. Строим опалубку. Если фундамент погружали в грунт – тогда эту роль могут выполнить и стены ямы, но их нужно тоже гидроизолировать. А для опалубки хорошо подойдут доски по 25 мм толщиной и 50-100 мм больше той высоты, что будет фундамент. По верхнему краю опалубки прокладываем контрольный шнур, в котором фиксируем только одну его сторону, а вторая с привязанным грузом опускаем с другой стороны. Когда будет заливаться раствор, шнур можно будет убрать.

Этап V. Укладываем арматуру – это самый ответственный этап. Металлические прутья будут торчать из фундамента в местах возведения стен – это необходимо для достижения неразрывной связи их и основания. Но такую арматуру нельзя варить – только связывать мягкой проволокой. В углах прутья замыкаем полукругом, а концы заводим в боковые стенки фундамента – получается гибкая цельная конструкция.

Этап VI. На этом этапе производится бетонирование основания: раствор укладывают слоями до 15 см, тщательно разравнивают и трамбуют путем штыкования.

Заливать бетон нужно в один прием, для чего лучше использовать бетономешалку. А рецепт лучше использовать такой: на одну часть цемента – по одной части воды и песка. Трамбовать бетон нужно до тех пор, пока на поверхности не появится влажный слой. После этого берем деревянную рейку и выравниваем все.

В первый день фундамент смачиваем каждые 4-5 часов и накрываем пленкой – чтобы не появились трещины. На следующий день смачиваем уже только три раза, а затем – лишь утром и вечером. Когда высохнет – снимаем опалубку, и через месяц можно продолжать строительство бани, еще лучше – через год.

Расчет свайной части фундамента

Расчет этой части основания дома не менее важно. Если допустить ошибку, срок службы строения сократится на несколько десятков лет.

При наличии на территории строительной площадки есть усложненные рельефы или слабые грунты, без свай не обойтись. Но их тоже следует рассчитать.

Если участок имеет алую несущую способность, то произведя правильный расчет свайной части фундамента, можно избежать рытья глубокого котлована для плиты и большой толщины самой плиты. Это облегчит массу постройки.

Для правильного расчета нужно определить глубину промерзания грунта, после чего прибавить к указанной глубине 20-25 см. Это будет глубина заложения свай. Далее, нужно установить высоту расположения грунтовых вод. Этот фактор повлияет на количество свай. Нужно также брать в расчеты следующие данные:

• насколько прочен используемый материал;
• какова несущая способность грунта;
• какие сваи будут использованы;
• есть ли перепады грунта;
• на какую глубину будут усаживаться сваи под действием плиты и дома;
• какие сезонные нагрузки будут действовать на строение.

Свайно-плитный фундамент должен возводиться строго по рабочему плану. По этой причине лучше будет, если рассчитывать и возводить такой фундамент будет профессионал.

К расчету усадки данного фундамента, необходимо добавить осадку «продавливания» отдельной сваи. Для подсчета такой усадки можно выделить часть грунта в форме цилиндра, поперечное сечение которого равно сечению сваи.

Затем производится два вида расчетов:

• когда сверху цилиндра находится свая и грунт;
• когда там же расположен кусочек условного материала.

Такие расчеты выполняет программа PLAXIS или специальная программа нелинейных подсчетов. Такую программу используют архитекторы для расчетов нагрузки на свайно-плитный тип фундамента.

Расчет стоимости фундаментного основания

После подсчета необходимого для строительства количества материалов, можно без труда составить и стоимость всего строительства.

Кроме чистой стоимости нужного количества материалов, следует также учесть расходы на их доставку.

Также в стоимость входит оплата техники на участке.

Аренда строительного миксера, электромешалки бетона и другой техники.

Фундамент монолитная плита на бетонных сваях достаточно редкий тип фундамента. Применяется в основном на участка имеющих склоны под пятном застройки, с целью уменьшения затрат на монолитные работы.

За счет использования свайного поля данный тип фундамента можно применить на грунтах с непрочными основаниями, так как сваями удается опереться на прочные грунты, что позволяет избежать проседания фундамента. Обвязка свайного поля монолитной плитой позволяет возводить на таком фундаменте дома с тяжелыми стенами.

Некоторые нюансы

Инструкция – это важная часть, к которой следует обратиться заранее, перед непосредственным выполнением своей прямой цели. СПФ отличается тем, что в его основе лежит свайный фундамент, но с ростверками в виде отличного качества плиты.

1. Ростверк должен находиться, приблизительно, на уровне 15 см. от грунта.
2. Между сваями (перед ростверком) создается песчано-гравийная подушка, непосредственно на нее устанавливается опалубка, арматурный каркас , а затем происходит процедура бетонирования.
3. Для того чтобы выполнить плитный ростверк , прежде всего, срубают головки свай нужного размера и тщательным образом очищают их от грязи.
4. Затем, прилагая максимум физических усилий, возводят опалубку.
5. Если опалубка окажется в данном случае съемной, то, в первую очередь, ее нужно защитить от взаимодействия с бетоном.
6. Только после всех вышеперечисленных процессов переходят к непосредственной заливки бетонной смеси.
7. Поверхность ростверка аккуратно выравнивают (должна хорошо высохнуть в течение целого месяца).

Некоторых людей волнует один вопрос, можно ли заливать основу, к примеру, в осенний период времени. Специалисты отвечают утвердительно на это. В этом случае вы просто соблюдаете несколько основных правил. Добавляете противоморозные средства, которые не дают замерзнуть бетону в холодные дни. Укрываете свое создание имеющимися для этой цели материалами (опилки, пленка). Производство термоопалубки – это еще один из вариантов, но он достаточно затратный.

Таким образом, свайно-плитный фундамент – это превосходное решение и уникальное изобретение в сфере строительного дела. Все стремятся создать свой объект прочным, надежным, а самое главное устойчивым. Все эти задачи выполняются, если вы выбираете для себя СПФ. Особенно отлично он подходит для возведения многоэтажных, высотных домов, так как нагрузка в этом случае на фундамент достаточно велика и только проверенное, прочное изобретение может с этим без проблем и затруднений справиться.

Влияние опорного слоя

Установка дома на винтовые, буронабивные, забивные столбы преследует цель, кроме распределения нагрузки, достичь более плотных слоев, на которые можно опереться. Самостоятельно можно вырыть пробные шахты на участке для определения глубины их залегания. Количество – не менее 2. Если пласт наклонный, уступами, надо больше для ясности картины.

Характеристики почв при расчете по нагрузке берут в справочнике. При сложном сочетании условий выполняют анализ контрольной сваи.

Тип и способ установки влияют на количество точек опоры фундамента площадью распределения нагрузки. Висячие элементы работают по боковой поверхности. Винтовые трубы создают уплотнение материала под собой. Буронабивные опоры имеют подошву шире колонны.

Проектирование свайных фундаментов, в грунтовых условиях II типа по просадочности, должно выполняться специализированными организациями.

Все они проходят ниже уровня промерзания, чтобы создать устойчивость к движению верхних слоев земли при пучении.

Преимущества железобетонных свай

Обустройство фундамента на железобетонных сваях возможно на самых разных грунтах:

• с повышенной подвижность (расположенные в сейсмически активных зонах);
• пучинистых;
• глинистых;
• в заболоченных местах;
• на средних и слабых грунтах;
• в условиях высокой влажности.

Все виды оснований, возведенных на железобетонных сваях, отличаются длительным сроком эксплуатации и высокой надежностью. ЖБ конструкции имеют множество неоспоримых преимуществ, в число которых входят не только износостойкость, прочность и надежность, это еще и высокая несущая способность, широкая область использования, неподверженность воздействию агрессивных сред. Посмотрите видео, как монтируют железобетонные сваи.

ЖБ сваи для железобетонного свайного фундамента плотно погружаются в грунт и обеспечивают его надежное удержание. Монтаж фундамента на железобетонных сваях выполняется довольно быстро независимо от региона, климатических условий и особенностей почвы. ЖБ сваи являются эффективной защитой котлована от разрушающего действия грунтовых вод.

Использование свай различной длины позволяет возвести фундамент здания даже на участке со сложным рельефом почвы. Вбитый на большую глубину железобетонный стержень опирается на грунт высокой несущей способности, и возведенный на таких сваях фундамент становится надежным основанием даже для многоэтажных панельных зданий.
