Бетон в буронабивную сваю: какой обьем и расход при устройстве

Выбираем необходимое количество забивных свай.

Прежде чем определить минимальное расстояние между забивными сваями, следует определить их количество в зависимости от нагрузки и площади будущего сооружения.

Расчет площади подошвы основания дома происходит по формуле:

S=M/N

где

• M (кг) – общая масса конструкции дома с учетом строительных материалов, внутреннего обустройства и веса снежного покрова на крыше.
• N (кг/см²) – несущая способность грунта. Значение определяется путем анализа пробы или установкой контрольной сваи. Самостоятельно получить ориентировочные данные можно из специальных таблиц по типу грунта.

Для примера возьмем массу дома в 150 тн, а несущую способность грунта – 15 кг/см². Площадь основания подошвы составит 150 000 / 15 = 10 000 см².

Количество и расстояние между забивными сваями определяется на основе их типа и площади нижней части. Приведем примеры площади торца в зависимости от типа забивной сваи:

• Буронабивная цилиндрическая опора – 1256 см²;
• Расширенная опора ТИСЭ – 1960 см².

Для нашего примера используем ж/б сваи марки ТИСЭ. Соответственно для дома потребуется 10 000 / 1960 ≈ 5 штук. Для каждого индивидуального проекта полученное значение умножается на коэффициенты запаса. Среднее значение составляет х1.5. Поэтому вместо 5 опор распределяют нагрузку на 7-8 свай.

Расположение выбирается индивидуально в зависимости от особенностей конструкции и распределения нагрузки. На практике применяются схемы расположения в шахматном или симметричном порядке.

Как рассчитать свайное поле для забивного фундамента? Выбираем оптимальное расстояние

Минимальное расстояние зависит от толщины уплотнения грунта, которое образуется вследствие монтажа опоры. При забивании сваи в землю, пространство вокруг этой точки уплотняется.

Чтобы произвести надежную установку, в строительной практике принято брать минимальное расстояние между жб сваями как сумму трех диаметров выбранной опоры. В общепринятой классификации берется обозначение 3d (где d – диаметр опоры). Среднее значение для большинства типов забивных свай составляет 1.2 – 2.4 метра.

Максимально допустимое расстояние находится в интервале 5d-8d и зависит от условий при которых выполняется монтаж. Профессиональные компании обязательно учитывают устойчивость почвы и коэффициенты сопротивления.

Если вы решили строить дом на забивных сваях – получите бесплатные консультации у строительных экспертов компании Эндбери. Мы произведем инженерные расчеты и выполним комплекс работ «под ключ». Первым этапом станет перенос проекта в реальные масштабы. Как происходит разметка свайного поля:

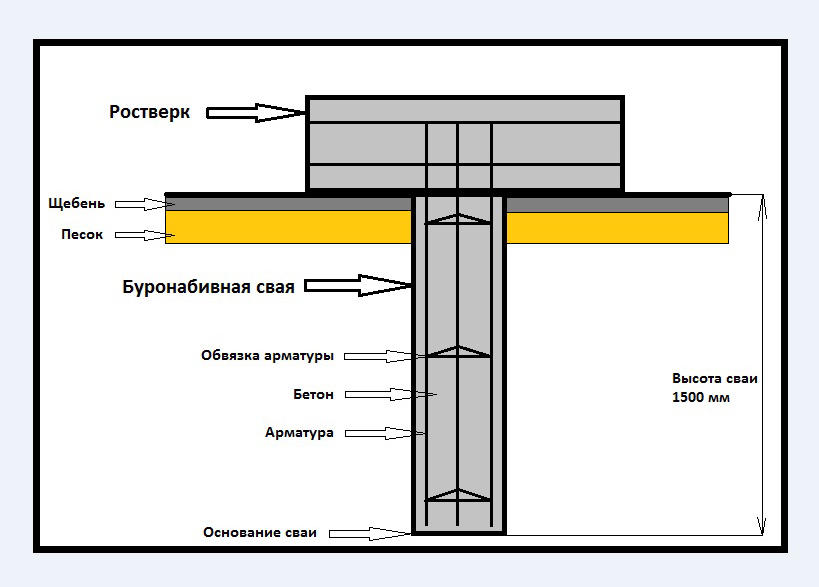

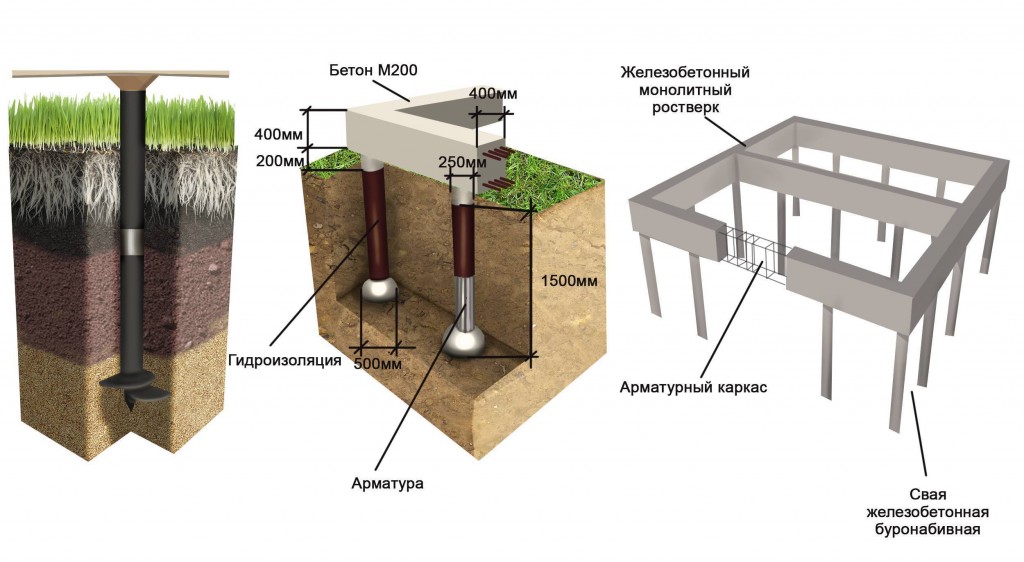

Технология буронабивного фундамента

1. Разметка участка в соответствии с проектной схемой.

2. Бурение скважин. Их помещают под несущими стенами, пересечениями стен и углами дома. Диаметр больше диаметра сваи на 10 см минимум (для установки опалубки).

Скважина под буронабивную сваю

3. Погружение трубы (или опалубки из рубероида).

Опалубка из рубероида

4. Если планируется свая с «башмаком», в скважину заливают бетон в достаточном количестве, чтобы заполнить полость в нижней части. Трубу после этого приподнимают, чтобы бетон растекся.

5. Помещают в трубу армирующие прутья, предварительно связав их в пучок проволокой не более 8 мм.

Армирующая заготовка

6. Заливают бетон.

Буронабивные сваи

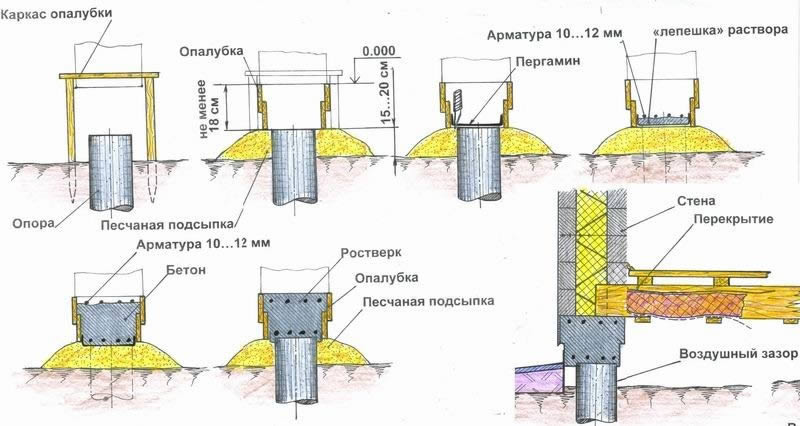

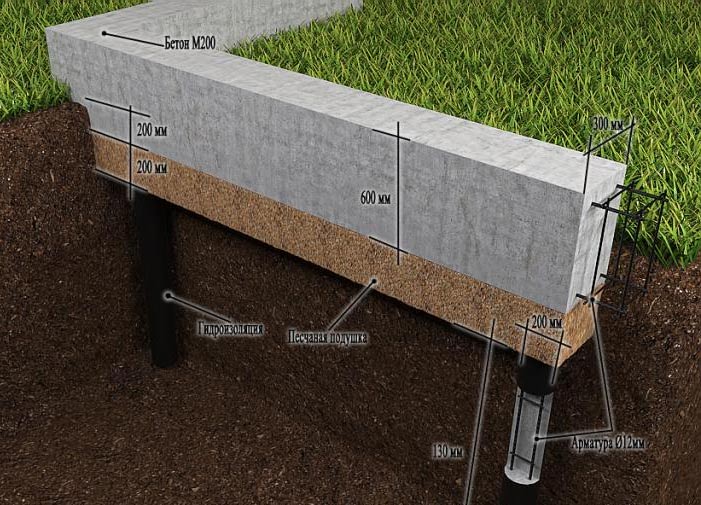

После застывания можно устанавливать горизонтальную опалубку, армировать и заливать ростверк.

Обновлено:

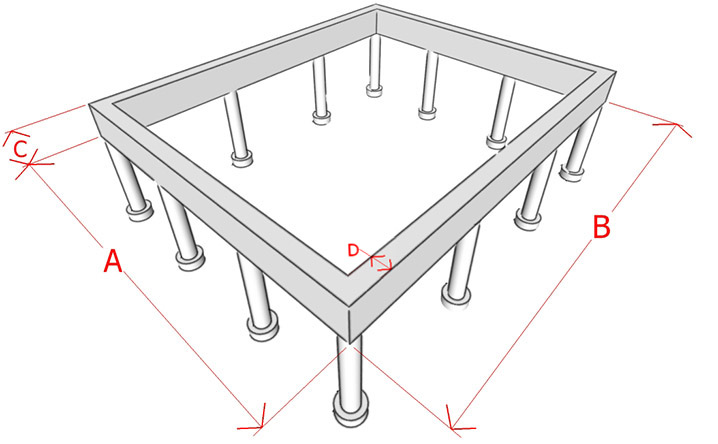

Онлайн калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания.

В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом.

Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка.

В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты.

Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

• Общая длина ростверка

– Периметр фундамента, с учетом длины внутренних перегородок.

• Площадь подошвы ростверка

– Соответствует размерам необходимой гидроизоляции.

• Площадь внешней боковой поверхности ростверка

– Соответствует площади необходимого утеплителя для внешней стороны фундамента.

• Общий Объем бетона для ростверка и столбов

– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

• Вес бетона

– Указан примерный вес бетона по средней плотности.

• Нагрузка на почву от фундамента в местах основания столбов

– Нагрузка на почву от веса фундамента в местах основания столбов/свай.

• Минимальный диаметр продольных стержней арматуры

– Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

• Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах

– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

• Минимальный диаметр поперечных стержней арматуры (хомутов)

– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

• Минимальное кол-во вертикальных стержней арматуры для столбов

– Количество вертикальных стержней арматуры на каждый столб/сваю.

• Минимальный диаметр арматуры столбов

– Минимальный диаметр вертикальных стержней для столбов/свай.

• Шаг поперечных стержней арматуры (хомутов) для ростверка

– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

• Величина нахлеста арматуры

– При креплении отрезков стержней внахлест.

• Общая длина арматуры

– Длина всей арматуры для вязки каркаса с учетом нахлеста.

• Общий вес арматуры

– Вес арматурного каркаса.

• Толщина доски опалубки

– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

• Кол-во досок для опалубки

– Количество материала для опалубки заданного размера.

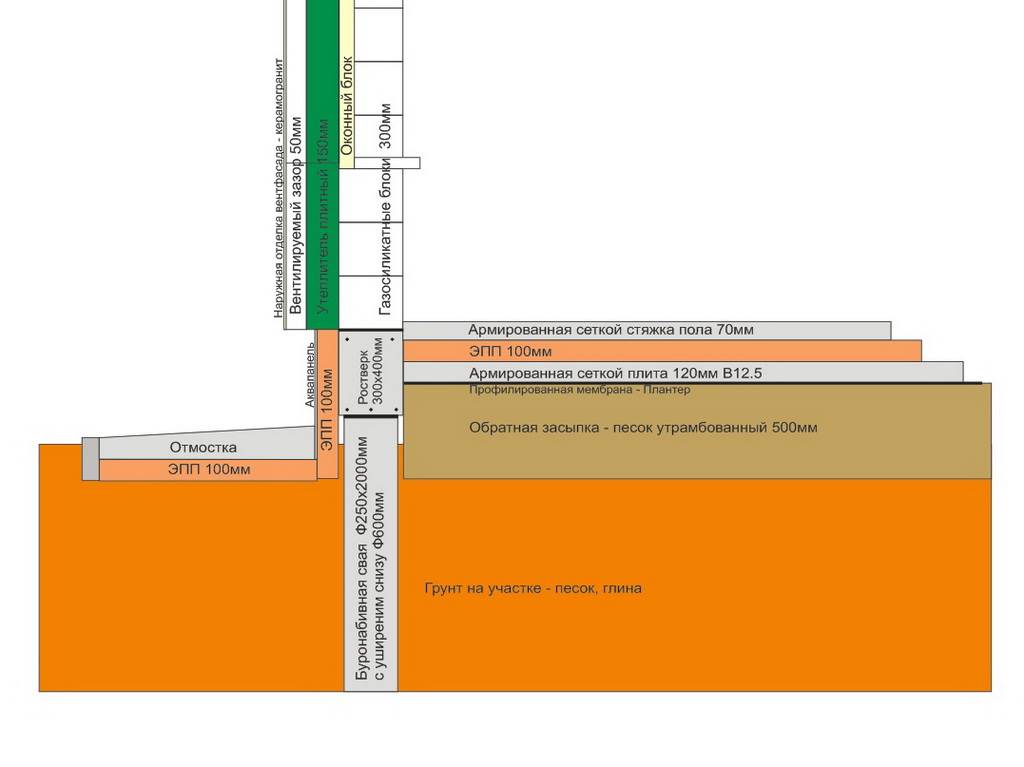

СТРОИТЕЛЬСТВО ФУНДАМЕНТА НА БУРОНАБИВНЫХ СВАЯХ В УСЛОВИЯХ ВЕЧНОЙ МЕРЗЛОТЫ

Общие положения регламентируют применение фундамента на висячих буронабивных сваях на территории незасоленных вечномерзлых грунтов

Общие положения регламентируют применение фундамента на висячих буронабивных сваях на территории незасоленных вечномерзлых грунтов, имеющих показатели по льдистости ниже 0,4, вне зависимости от температурных измерений ГОСТ 25100-82, СНиП Под висячими сваями сечения сплошного типа понимаются элементы, изготовленные буронабивным способом на всю проектную длину и передающие нагрузки на грунт боковым ребром и нижним концом.

Важно! Допустимо применение комбинированных висячих свай, нижняя часть которых состоит из монолитного бетона, верхняя – железобетонные сваи промышленного изготовления. Также допускается применение свай-стоек, передающих нагрузку на нижний конец, упираемый в грунты несжимаемого типа.

Рекомендованные условия: работы проводятся круглогодично, посредством устройства свайных фундаментов в предварительно пробуренные скважины путем выкладки бетона и его затвердения методом термоса в контакте с грунтом. ГОСТ 24546-81 регламентирует предварительные проведения контрольных испытаний на уровень статистическую и выдерживающую нагрузку. Показано применение механизмов ударного действия, функции которых не имеют ограничений по мерзлотно-грунтовым условиям и дайне скважин. Для облегчения прохода грунтов с малым содержанием крупноскелетных фракций (до 20 мм диаметра включительно), обязательно использование приборов вращательного бурения.

Как сделать буронабивные сваи в вечномерзлых грунтах:

–Подготовка строительной площадки подразумевает подсыпку гравийно-щебеночного состава для передвижения тяжелой специальной техники. До начала свайно-буровых процессов должны быть закончены все планировочные и земляные работы, произведена разметка свайного поля в соответствии с проектной документацией: оси будущих скважин отмечаются штырями, забиваемыми в грунт. Высота свободной надземной части штыря не допустима менее 15 см от высоты максимальной величины снежного заноса.

–Покрытие подполья строений выполняется из шлама бурового, предварительно обезвоженного, асфальтобетона, железобетона и прочих гидроизолирующих материалов для минимизации риска проникновения влаги из коммуникаций в грунт, засоления свайных элементов и последующей их деструкции.

–Проводимые работы по строительству монолитного плитного покрытия выполняются арматурщиками и бетонщиками типом захватки, при этом обязательно оставлять «гнездо» для пробуривания скважины. Рекомендовано ограждать место бурения деревянным коробом. Обязательным шагом является раскладка арматуры пакетами по направлению хода работ.

–Выкладка бетонной смеси в пробуренную скважину выполняется порционно с обязательным уплотнением.

В периоды зимних морозов в смесь бетона добавляются противоморозные добавки, осуществляется прогрев бетонного состава, а место выкладки бетона утепляется плитными утеплителями.

–Покрытие из бурового обезвоженного шлама производится одновременно с процессом бурения скважин. Равномерное распределение покрытия обеспечит дальнейшее обезвоживание шлама, в результате чего материал приобретет прочность, требуемую для передвижения. В некоторых случаях допускается добавка в шлам сухого цемента.

Важно! Покрытие подпольев сооружений выполняется после окончания работ по строительству фундамента, но до начала монтажа всего сооружения. Для приготовления смеси бетона рекомендовано применять высокоактивные и быстротвердеющие марки портланцемента марки М400 т выше, имеющие густоту теста до 28% (ГОСТ 10178-85).

Таблица классификации грунтов с коэффициентом крепости:

Ориентируясь на данные в таблице, застройщик определиться по принимаемому коэффициенту крепости, в зависимости от типа грунтовых масс, что облегчит расчет несущей способности фундамента на буронабивных сваях.

Поделиться:

• Facebook
• Telegram
• Twitter
• Pinterest

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

• Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

• Высокая скорость и предельная простота работ при самостоятельном их выполнении;

• Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

• Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

• Сложность проведения расчетов при проектировании;

• Возможность применения только для легких зданий;

• Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

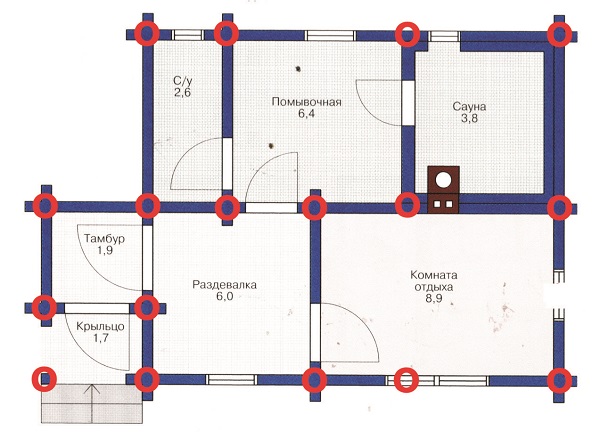

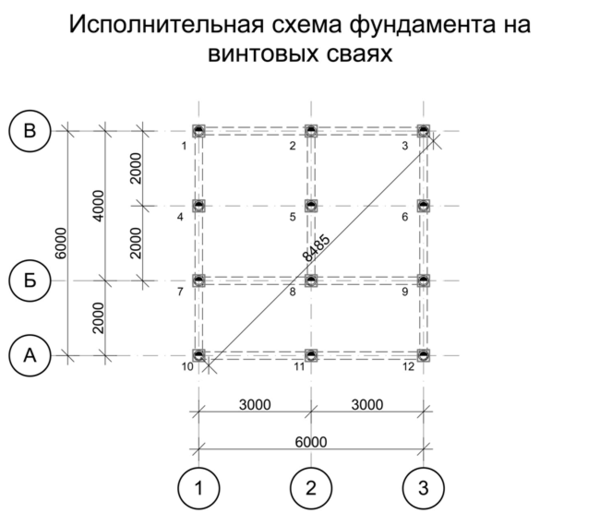

Определение количества опор фундамента и их конфигурации

Длину внутренних простенков прибавляют к общей величине протяженности фундамента. Впоследствии на базе этой величины будут определены интервалы между осями опор. Вычисления трудоемки, но их можно доверить компьютеру: машина точно рассчитает параметры фундамента.

Минимальное количество опор определено нормативной документацией: их необходимо обязательно установить в углах здания и в точках пересечения несущих стен.

Онлайн калькулятор позволит:

• произвести расчет параметров ростверка;
• определить необходимый объем бетона;
• задать нагрузку, которую может выдержать одна свая;
• установить диаметр, глубину залегания и количество опор для фундамента.

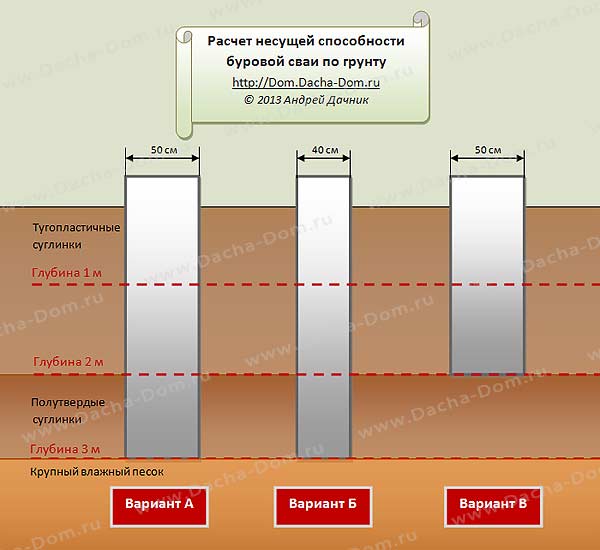

Пример: Определение сопротивляемости буронабивной сваи по материалу и по грунту

1) По материалу (Рмат):

Рмат = Кур*Sосн*Rм; (3)

Кур – индекс однородности грунтов (справочно равен 0,6);

Sосн – площадь основания опоры, м2 (определяется расчетным путем – 3,14 * r2); Площадь основания сваи диаметром полметра равна 0,196 м2;

Rм – величина сопротивления бетона (табличная); Для бетона эта величина равна 400 кг/м2.

Подставляя значения в формулу, получаем: Рмат = 47 тонн.

2) По грунту (Ргр):

Ргр = Ког*Кур*(Rгосн*Sосн*p + Кду* Rгбок*h); (4)

Ког – индекс однородности грунта (справочно равен 0,7);

Кур – индекс условий работы (принимается за 1);

p – периметр (для трехметровой сваи с диаметром 0,5 м периметр равен 0,157 м);

Rгосн – сопротивление грунта, приведено в таблице 2; Для глины составляет 90 т/м2;

Sосн – площадь основания опоры, м2 (определена ранее – 0,196 м2);

Rгрп – величина сопротивления грунта под пяткой опоры (табличная); Для твердой глины это – 90 т/м2;

Кду – дополнительный индекс условий – 0,8;

Rгбок – значение несущей способности грунтов сбоку. Определяется как средняя взвешенная для каждой точки поверхности с интервалом в 1 метр. В нашем случае равно 3,85 тонн/м2.

h – толщина первого слоя грунта, прилегающего к фундаменту. Ее расчетное значение составит 2,3м.

Подставляя цифровые величины в формулу (2), получаем сопротивление сваи по грунту – 26,5 тонн. Эта величина – меньше, чем прочность материала. Ее и берут в качестве исходной для определения количества свай.

Пример: Расчет количества опор. Алгоритм вычислений

1) Определяем весовую нагрузку на 1 м ростверка (Нпм). Для этого полную массу дома относим к общему периметру ростверка.

2) Вычисляем межосевое расстояние между опорами: находим отношение значения несущей способность сваи к нагрузке на погонный метр фундамента.

В нашем случае опора способна выдержать вес в 26 тонн. Значит, на каждый метр ростверка, при соблюдении минимального интервала размещения свай в 3 метра, может прийтись до 8,33 тонн. На практике удельное давление, оказываемое обычным одноэтажным строением на фундамент, составляет 5,5–7 тонн.

Этот расчет буронабивных свай показал: мы можем выбрать более легкую конструкцию фундамента.

Принцип установки свай: поэтапная инструкция

Подготовка

Необходимо подготовить площадку для монтажа бетонного фундамента – убрать мусор, снять почву с растительностью. Разметить территорию, места, где требуется установить сваи. Установить вешки. Чтобы разметка была более точной, нужно использовать шнурку.

Шнуровка

Пробуривание скважины

Монтаж скважин необходимо проводить в местах, где установлены вешки. Когда бур достигнет необходимой глубины, вытаскивают, удаляют землю. Проводится трамбовка, засыпается песчаная подушка. Слой песка — 30-50 см.

Как установить обсадную трубу

Монтаж обсадной трубы необходим в местах, где почва имеет песчаный характер, болотистая местность. На грунтах с глинистым, суглинистым основанием, установка труб не обязательна. Процесс армирования проходит намного проще.

Пластиковые, металлические, асбестоцементные изделия можно использовать в качестве обсадной трубы. Можно купить трубы, предназначенные для скважин. Установленные элементы должны располагаться строго вертикально.

Монтаж арматуры

Чтобы провести армирование свай, необходим металлический рифленый прут, диаметром 12мм. Для возведения небольших строений достаточно 4-6 вертикально расположенных прутов. Для обвязки потребуется стержень, диаметром 4 мм.

Цилиндрическая конструкция должна быть меньше размеров скважины на 3-5 см. Обвязка стержней проводится вязальной проволокой, пластиковыми хомутами. Армирующий каркас должен возвышаться над землей, примерно на 30 см. Сборка производится на поверхности земли, каркас спускается в скважину, огражденную обсадной трубой.

Пример армирования

Заливка бетонной смеси

Лучший вариант для заливки свайных сооружений — бетон марки В12.5, В15. Для удобства заливки раствора вручную, можно использовать воронку с большим горловищем. После каждых 25-30 сантиметров бетонного раствора, рекомендуется проводить усадку, можно металлическим прутом. Позволит избавиться от пустот в фундаменте, заполнить ниши. После заливки, оставляют на 5-7 дней.

Какая максимальная возможность одной сваи

После того, как стали понятны все нюансы процесса вычисления несущей способности для винтовой опоры, можно понять максимально возможную величину нагрузки, которую способен выдержать один элемент. Для этих целей необходимо воспользоваться такими сведениями:

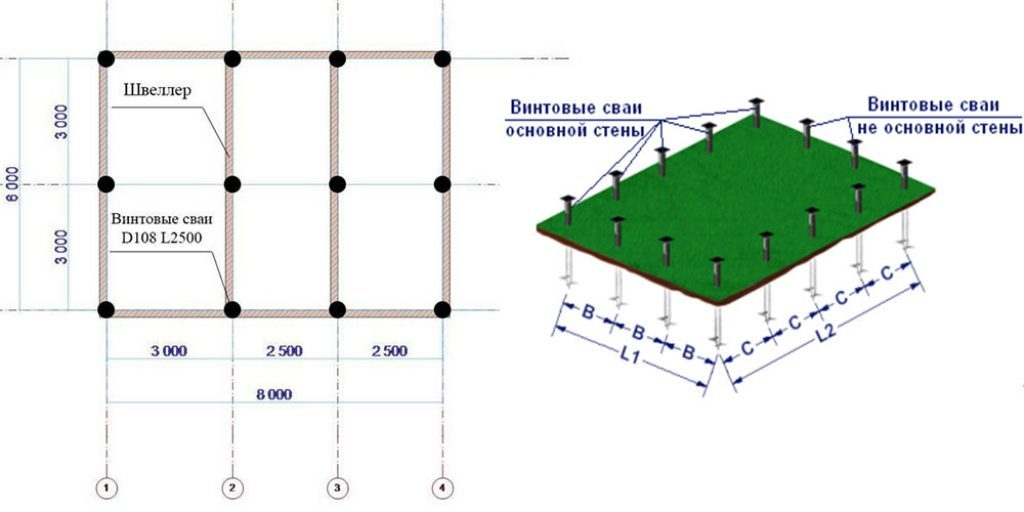

1. Вид грунта в данном случае пуст будет обычный песок, его максимальная несущая возможность будет составлять 15 кг/см2.
2. Для опоры можно использовать сваи 219. Диаметр лепестков у подобного изделия будет составлять 600 мм.
3. Для коэффициента надежности стоит взять значение 1,75. В этом случае речь идет о точном определении числа свай не более 5 штук.

На видео – несущая способность винтовых свай 108:

В результате для определения максимальной несущей способности винновой сваи необходимо воспользоваться таким алгоритмом:

1. Определить площадь лепестковой опоры. В данном случае она будет составлять 2826 см2.
2. После этого можно определить неоптимизированное значение опорной возможности. Для этого стоит умножить площадь лепестковой опоры на несущую способность грунта: 2826х15=42,4.
3. Для вычисления точной несущей возможности необходимо полученное значение поделить на коэффициент надежности: 42,4/1,75 = 24,23 т.

Какой бетон нужен для фундамента двухэтажного дома можно узнать из данной статьи.

На основании представленного расчета можно сделать вывод, что одна опора, радиус лепестка у которой 30 см, и она углублена в плотный песок, способна выдерживать нагрузку в 24 тонны. Благодаря тому, что винтовые основания способны выдерживать такие большие нагрузки, они и получили сегодня такую широкую востребованность.

Как залить фундамент для дома из газобетона можно узнать из статьи.

Как пробурить углубления для свай?

Сегодня в сфере строительства применяется три основных способа бурения скважин под свайный фундамент:

1. Бурение собственными руками. Для осуществления данного процесса понадобится лишь ручной бур и физическая сила. Плюсом данного вида бурения является дешевизна метода, так как в данном случае не требуется аренда дорогостоящей техники. Однако, есть и недостатки у работы вручную. В первую очередь, это невозможность самостоятельно пробурить отверстие в твердых грунтах. Кроме того, не всегда ручным методом можно достичь нужной глубины для обустройства буронабивного фундамента. Посмотреть, как именно осуществляется процесс ручного бурения, в качестве примера, можно на видео.
2. Бурение с использованием ручного бензинового бура. В данном случае обустройство буронабивного фундамента будет идти быстрее. Кроме того, появляется возможность рассчитать примерное время, которое будет потрачено на бурение одной скважины, и определить сроки возведения фундамента в целом, что для процесса строительства важно.
3. Бурение при помощи специальной техники. В данном случае появляется возможность пробурить все скважины для буронабивного фундамента за один день. Разновидностей техники для бурения сегодня существует большое количество, каждая имеет свои плюсы и минусы.

Процесс строительства фундамента на буронабивных сваях имеет большое количество особенностей и нюансов, описать их все просто невозможно, так как они зависят от конкретных условий местности, климата, грунта и задач строительства.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай;
• длина сваи до края ростверка;
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 R S) + (u 0,8 fin li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая;
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Быстрый результат

На строительных сайтах можно рассчитать свайный фундамент для своего дома при помощи программы — онлайн калькулятора.

Выглядеть она будет приблизительно так:

Расчеты такого калькулятора проводятся по СНиПу , СНиПу 52-01-2003, а также ГОСТу Р 52086-2003.

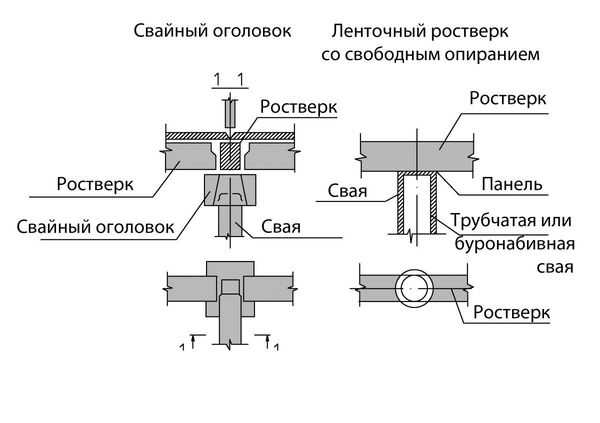

Большинство параметров свайно-ростверкового фундамента изменяют свое значение в каждом конкретном случае. К ним относятся: форма и материал изделия, способы воздействия на грунты, вид монтажа, геометрия ростверка. Для точного учета всех составляющих надежного решения надо произвести все необходимые замеры и дополнительные расчёты, поэтому в сложных случаях лучше пригласить квалифицированных специалистов.

Порядок установки

Бывает, что грунт под фундамент не осложнён плывуном или скальными породами.

В таких случаях установка винтового основания свайного типа вполне доступна для непрофессионала:

1. Самая трудоёмкая и ответственная часть — сделать расчёты.
2. Готовят необходимый материал и инструменты.
3. По схеме разметки строительной площадки устанавливают винтовые сваи с помощью ручного ворота (желательно это делать вдвоём).
4. Концы стволов выравнивают над землёй по уровню, излишки срезают.
5. В нестабильных грунтах прочность свайного основания усиливают металлической обвязкой на уровне цоколя (уголком или швеллером).
6. Устанавливают ростверк.

Общие строительные навыки, пытливый ум и целеустремлённость — вот условия успешной работы по установке фундамента данного типа.

Виды опалубки для свай

Поскольку свая представляет собой бетонный столб, то опалубка должна иметь такую же форму. Труба для опалубки может быть изготовлена из разных материалов. Самый простой вариант – рулон, свернутый из рубероида.

Но, несмотря на простоту, этот вариант довольно часто используется, так как рубероид является гидроизоляционным материалом. То есть, его использование исключает впитывание грунтом влаги из раствора, а это способствует нормальному набору прочности бетона. Но есть и другие варианты.

Несъемная

Упростить работу по строительству помогает применение несъемной опалубки для свай. Простым вариантом стационарной формы является картонная опалубка. По сути, это труба из полимерного материала, обвитая по спирали плотным картоном. Недостатком картонных форм является их способность впитывать влагу.

Чтобы исключить этот недостаток, необходимо использовать формы, в которых картон покрыт слоем полимерного клея с водоотталкивающими свойствами. Картонные формы выпускают в широком ассортименте:

• диаметр форм может варьироваться в пределах 0,15-1,25 метра;
• сечение может быть круглым, квадратным или прямоугольным;
• толщина стенки формы зависит от диаметра и может составлять 3-15 мм;

• длина формы может достигать 11 метров;
• масса форм также зависит от диаметра и составляет от 1,8 до 9 кг/метр погонный.

Съемная

Для постройки фундамента может быть применен и съемный вариант опалубки. В качестве форм часто применяются трубы из пластика или стали. Технология использования проста:

• в скважины устанавливается труба;
• заливается раствор;
• через 2-3 часа после заливки форма вынимается.

Основные этапы работы

Рассмотрим основные этапы возведения буронабивного свайного основания

Начальная

Сначала перед активной фазой, необходимо очистить участок от мусора, его выровнять. Далее с помощью обноски и шнуров проводиться разметка территории – отмечаются месторасположение осей, ширина ленты, места установки свай.

Земляные работы

Фундамент ленточный с буронабивными сваями в процессе заливки После разметки можно приступать к непосредственному копанию траншеи. Ее глубина зависит от типа грунта, но, как правило, не более 40 см. Относительно ширины – то она должна соответствовать ширине монолитной ленты.

Далее, по углам и всему периметру площади бурят скважины, при этом рекомендуется, чтобы шаг между ними был не более 2 метров.

Относительно их глубины, то все зависит от типа грунта – каждая скважины должна входить в твердый горизонт не менее, чем на 60 см.

Согласно информации строителей среднестатистическая глубина скважины составляет от 1,6 до 1,8 м. Диаметр ее отверстия должен соответствовать трети ширины траншеи.

Подготовительные работы

На этом этапе нужно провести гидроизоляцию будущих свай, чтобы улучшить эксплуатационные характеристики и повысить их срок службы. Для этого необходимо просто разместить в отверстиях слои рубероида или другого гидроизоляционного материала.

Можно также использовать асбоцементные или пластиковые трубы, но тогда нужно учитывать их диаметр. Затем площадь будущего фундамента с ростверком засыпается песком на высоту около 30 см и подготавливается опалубка.

Армирование

Чтобы создать монолитное бетонное сооружение армировать необходимо не только ленту, но и все сваи. В качестве армирующего пояса используют 12-15 мм прутья.

Для свай рекомендуется применять не менее 4 кусков арматуры. Все прутья арматуры между собой скручиваются с помощью проволоки и свариваются.

Заливка

Буронабивной с верхним ростверком Заливку бетона начинают со скважин. Во время этого процесса необходимо снизить риск возникновения пустот.

Для этого через каждые 20-30 см заливки бетона, проводят его утрамбовку.

После заполнения всех скважин проводиться непосредственно заливка фундамента с ростверком.

Через несколько дней после того, как конструкция высохнет опалубку можно снять.
