Закладка коммуникаций при устройстве фундамента

Особенности прокладки канализации под фундамент

Канализационная труба через фундамент выходит из дома на улицу прямо в траншею для канализационного трубопровода. Отвод соединяется с наружной трубой способом «в раструб» или при помощи фитингов. Здесь важную роль играет материал, из которого изготовлены трубы. Элементы трубопровода должны быть надёжными, стойкими к значительным механическим воздействиям. Следует учитывать, что на трубы будет действовать не только земля, но и бетонное основание дома. В результате проседания фундамента трубопровод может повредиться, а канализационная система прекратит своё функционирование.

Для прокладки канализации под фундамент используют такие трубы:

• Стальные. Их минус — сильная подверженность коррозии, дороговизна, тяжёлый вес. Но изделия отличаются прочность и надёжностью, способны выдерживать значительные физические нагрузки.
• Чугунные. Применяются чаще, чем стальные, однако, также подвергаются коррозии, дорого стоят, их невозможно установить без применения специальной техники.
• Пластиковые. Используются только изделия с плотной структурой и улучшенными техническими характеристиками. Обычные пластиковые трубы не могут выдержать вес бетонного основания.

Обратите внимание! Канализационная труба в фундаменте не прокладывается, если основание слишком глубокое, например, когда под домом есть подвал. Также от подобного решения отказываются, если у дома толстые стены. В этих случаях выполняют глубокий подкоп под основание дома.

Для эффективного функционирования канализационного трубопровода, уложенного в фундаменте, обязательно следует сделать наклон 2-5%.

Подготовка

Лучше всего, даже если работы проводятся собственными силами, составить хотя бы простейший проект проводимой канализации. Он позволит учесть все аспекты и нюансы, и в процессе работы существенно сэкономит время. Все расчеты: расстояние от канализации до фундамента, диаметры используемых труб, расстояние до септика, угол уклона, наличие теплоизоляции необходимо проводить с учетом стандартов, установленных государственными нормативными документами.

Какие трубы выбрать?

Как сделать разводку?

Ознакомившись с особенностями строения фундамента, необходимо решить, как сделать разводку канализации на фундаментной плите, если же такой возможности нет, и доступна лишь прокладка канализации под фундаментной плитой, спланировать работы соответствующим образом. Прокладка под плитой предполагает сложности с дальнейшим обслуживанием системы, особенно если тракт подключен к локальной системе утилизации сточных отходов, а не централизованной канализации. В то же время, высокое расположение канализационного тракта может сопровождаться риском невозможности соблюдения необходимого уклона или замораживания в холодное время года.

Если есть возможность подключения к центральной системе канализации, это существенно упрощает задачу, стоящую перед хозяином участка. Если вывод будет осуществляться в септик, то следует учитывать, что септик должен быть отдален, как минимум, на пять метров от точки выпуска магистрали из фундамента.

Особенности автономной канализации

Сегодня практически в каждом домовладении имеется необходимый набор удобств для комфортного проживания: умывальник, мойка, туалет, душ или полноценная ванна, стиральная машинка и прочие блага цивилизации. Многие дома оборудованы не одним, а несколькими санузлами и ванными комнатами.

Все это хозяйство при полноценной работе выдает в сутки большое количество отходов и сточных вод. По нормативам количество жидких отходов в сутки на человека составляет от 5.4 до 9.5 л, которые должны куда-то сливаться.

Как правило, загородные дома, где люди проживают постоянно, имеют множество различных сантехнических устройств, что вызывает необходимость оборудовать автономную канализационную систему

Поэтому система водоотведения является обязательной частью инженерных коммуникаций индивидуального дома. Она состоит из внутренней канализации, выпуска из жилого строения и наружной канализационной сети, проложенной на участке.

Многие владельцы частных домов, уделяя особое внимание внутридомовой системе, почему-то не всегда должным образом относятся к обустройству наружных сетей.

Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей.

Но это только на первый взгляд. На самом деле в этой, также как и в любой другой работе, существует множество нюансов, которые нужно обязательно учитывать. Несоблюдение технологических нормативов и неправильная укладка трубопровода может в будущем привести к его заиливанию и другим немалым проблемам.

Чтобы канализационная система исправно и долго функционировала, при ее устройстве необходимо придерживаться строительных и технологических нормативов (+)

Система водоотведения должна обеспечить отвод всех сточных вод, исключить возможность затопления строения при возникновении аварийных ситуаций, гарантировать очистку стоков при сбросе их в водоем.

При обустройстве системы необходимо учитывать такие параметры, как материал изготовления и диаметр труб, тип грунта в местности, глубину прокладки канализационных труб, определенный угол уклона.

Автономная канализация частных домовладений может быть выполнена в виде раздельного или совместного отвода и очистки. В первом случае для сточных вод от умывальников, ванн и моек и для фекальных масс из туалета изготавливаются два отдельных трубопровода.

Во втором случае все жидкие и твердые отходы объединяются в один общий поток и поступают в септик, где проходят процесс очистки, а затем вывозятся.

Реальный пример проведения инженерных коммуникаций

Канал FORUMHOUSE снял видео, в котором хозяин частного дома рассказал, как ему пришлось проводить инженерные коммуникации уже после того, как дом был готов. В этом доме живем с 29 августа 2015 года. Прошло чуть больше года, перезимовали. Переезжая в дом, подготавливая для проживания необходимо сделать все инженерные, коммуникационные выводы. Было выполнено все в последнюю очередь, потому что не было времени, был занят.

Посмотрите товары для изобретателей. Ссылка на магазин.

Самое главное, проложил всю электрику. Хотя не знал, что это. Провел канализационные выводы.

Перешли к теплым полам и, как заехали, за 3 дня на скорую руку спаял котельную, чтобы была горячая вода от котла, отопление.

Коммуникации вводили уже, когда частный дом был построен. Уже стоял фундамент. Это был первый опыт. Прошляпил момент, поэтому коммуникации ввели в финале строительства. Рыли траншею на 1,8 м, закладывали воду, закладывали канализационную трубу. Все коммуникации централизованные. Подача воды, канализация централизованы, поэтому проблемы с вкапыванием септика не стояло. А так как фундамент ростверк, зайти в дом подкопаться было не проблема. Подкопались спокойно, ввели воду, канализацию, все это закопали, следы, шрам на земле от траншеи, его видно.

За спиной находится центральная канализация, 2 колодца. Один на подачу воды, один на слив канализационный.

Электроника для самоделок в китайском магазине.

В одной из комнат будущий кабинет.

В отдельной комнате вся электрика, щитки. Последние разделил на 2 этажа. Все вывел, но обсчитался, придется дорезать еще один щиток, вставлять сюда, это будет чисто кухня. Потому что на кухне будет много приборов, по рекомендации электриков сделал так, что на каждый прибор отдельный кабель, поэтому получилось много автоматов, чтобы уже знал, что что-то выключается, не как в советское время, а современно.

Электрику прокладывал в гофре по рекомендациям, по снипам, пуэ, но серый гофр не понравился. Предпочтительней черный, как более надежный и плотный, не рвется так, как рвется серый. Вся электрика в гофре, но по пуэ в деревянных каркасных домах (здесь дом не деревянный) должна быть в железной гофре. Так как не было финансов больших, купил простую, потому что было все временно, но так, осталось. Кабель хороший использовал – нум, поэтому, проблем не должно быть.

В данный момент находимся в котельной, все сделано на скорую руку.

Как переехали в дом, стал вопрос, чем отапливаться. В то время в поселке свет стоил почти 5 руб кВт. Дом до конца не отделан, не обшит изнутри, поэтому большинство тепла уходило через ватный утеплитель наружу. Там вентилируемых фасад. Все выносилось. Сосед подарил за небольшие деньги дизельный котел. Он в полуразобранном состоянии, потому что недавно обслуживал его, еще не закрыл крышкой. Солярка на дизеле. Расход зимой доходил до катастрофических показаний, до 20 литров в 3 дня. Бывало, что, в день 20 литров, но это зависит от того, сколько пользуются горячей водой. Все уходит на нее. Висел один радиатор. Уже целых 3 радиатора. В ближайшее время будем оснащать все помещения радиаторами, также будем делать теплые полы.

Здесь будет закупаться оборудование уже с расходомерами для теплых полов, грамотно коллекторная система. Отрезано с запасом, потому что неизвестно, где что будет расположено, все с запасом. Далее с 5 минуты на видео про то, как проводить коммуникации в доме, который уже построен.

Еще в одной публикации посмотрите отзыв на такой дом.

Проход канализации через фундамент. Что важно знать и сделать перед монтажом?

Добрый день, уважаемые гости и подписчики моего канала!

Каждый владелец будущего дома сталкивается с вопросом организации ввода коммуникаций в дом и тема сегодняшней статьи — организация отвода стоков в случаях, когда канализационная труба прокладывается через фундамент в предварительно выполненное в нем отверстие.

Важно понимать, что стоки — это жидкая масса, которая в случае протечки трубы, может нанести вред строению, подмыв или переувлажнив основание под фундаментом коттеджа.

Самое главное правило, которое и продиктовано СНиПом (СНиП *), что жесткий стык трубопровода и фундамента не допускается, а это значит, что между трубой и стенками железобетона должен быть зазор с заделкой сальниками и пр. эластичными негорючими материалами. Для сейсмических зон, расстояние от трубы до стенок отверстия в фундаменте должно составлять не менее 200 мм.

Почему должен быть зазор?

Строительные нормы в обязательном порядке учитывают с запасом возможность неравномерной осадки фундамента и канализационной трубы. В связи с чем, данный зазор уплотняется именно эластичным материалом, чтобы была возможность незначительных смещений трубы относительно дома.

Ниже, на иллюстрации изображен жесткий стык без каких-либо зазоров:

Далее, представлены два варианта развития событий при осадке фундамента.

Первый случай показывает ситуацию, когда фундамент имеет незначительную осадку и труба даже при смещении строения в глубину на 1-2 см. неминуемо образует контр-уклон в сторону дома, что чревато постоянным застоем воды и частыми засорами.

Во втором случае, дом дает усадку более, чем на 2 см., тогда труба работает на срез между фундаментом и грунтом, соответственно, она не выдерживает сопротивления и лопается, в результате чего получаем переувлажнение основания под домом, что неминуемо приведет к деформации строения.

Рекомендации

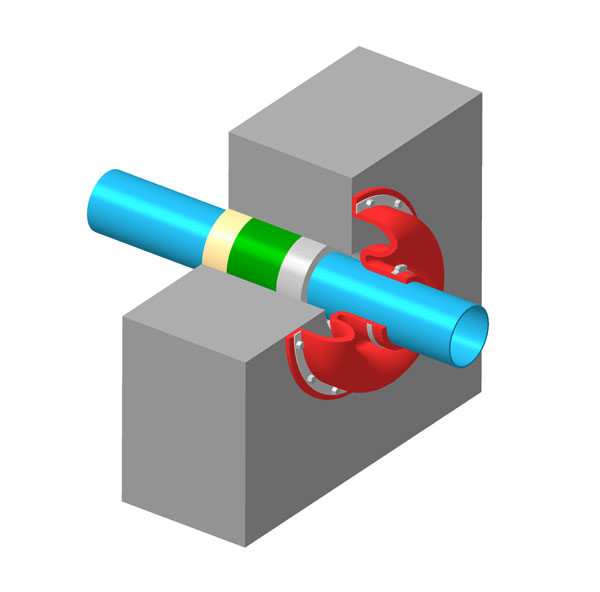

Гильзование или помещение трубопровода в футляр.

Не нужно делать футляр на всю протяженность канализации, а достаточно сделать его выпуски на 1 м. в каждую сторону: внутрь и наружу дома.

Длинная гильза позволяет подстраховать хозяина и предотвратить утечку воды под фундамент даже в случае какой-либо протечки на раструбе (стыке двух труб) и вывести воду на безопасное расстояние от строения.

За счет пространства между основной трубой для отвода стоков и гильзы, осадка дома также не страшна. Дополнительно ко всему, вы получаете конструкцию, при которой капитальный ремонт системы канализации будет проходить значительно легче в отличие от прокладки без футляров.

От автора

В заключение, хочу отметить, гильза — это не что иное, как обычная канализационная труба, только большего диаметра, к примеру 160 или 200 мм. Ее стоимость не на много выше, чем у труб 110 мм. Поэтому, советую не пожалеть 1500 рублей и более ответственно отнестись к пересечению коммуникаций с вертикальными подземными конструкциями.

Надеюсь, статья была для Вас полезной. Спасибо за внимание!

Источник

Что представляют собой инженерные коммуникации в частном доме

Для каждого человека понятие пусть не идеального, но хорошего частного дома своё. Кому-то хватает обычного набора удобств: электричества, отопления, теплого санузла и, желательно, газа. Добавится кондиционер – еще лучше. В общем, перечень современных коммуникаций в доме на сегодня выглядит примерно так:

• водопровод;

• отопление;

• канализация;

• электричество;

• вентиляция;

• газ.

Отопление в частном доме

Отопление – практически самая востребованная из услуг, особенно на севере России. С развитием новых технологий, вариантов отопления дома сейчас не так уж и мало. Взять, например, теплые полы или давно зарекомендовавшее себя газовое отопление.

Как работает отопление? Основной элемент тут – котел, который нагревает теплоноситель. Котлы могут работать на самом разном топливе: мазуте, узле, древесных пеллетах. Тепло также передается с помощью различных систем в зависимости от вида теплоносителя.

Большинство нынешних коммуникаций отопления работают в автоматическом или минимум в полуавтоматическом режиме. Не удивляйтесь, но даже котлы на дровах в большинстве случаев модернизированы до такой же степени, что не может не радовать владельца частного дома.

А вот радиаторы и трубы, если еще и не совсем отошли в прошлое, то, во всяком случае, иногда вовсе необязательны. Многие отопительные коммуникации прекрасно обходятся и без них. Скажем, те же «теплые» полы, о которых упоминалось ранее.

Тёплая и холодная вода в частном доме

К сожалению, до сих пор в нашей стране не у каждого имеется центральное водоснабжение. А потому зачастую приходится использовать другие способы «доставки» воды в частный дом. Колодец или водоем рядом с домом плюс насос – и тогда никаких проблем. Правда, тут ни в коем случае нельзя забывать об очистке используемой вами воды: кто знает, сколько в ней бактерий или вредной химии. Здесь могут помочь различные системы фильтрации.

Канализация в частном доме

Здесь по аналогии с предыдущим вариантом. Самое лучшее – когда присутствует центральная канализация. А если нет возможности провести ее в частный дом? Тогда можно предложить на рассмотрение такие варианты выхода из ситуации:

• кто из дачников не слышал о простейшей выгребной яме? Выкопать несложно, но есть и минусы: не так уж и долго она служит. А уж про неудобства использования и говорить нечего;

• несколько более «продвинутый» вариант – целая система камер для очистки отходов жизнедеятельности;

• и третий, намного более дорогой способ – станция биологической очистки. Но зачастую она того стоит: и гарантировано работает более полувека, и большие объемы отходов для данной коммуникации – не проблема.

Электроснабжение частного дома

Если верить чиновникам, электричество доступно сейчас в любом месте страны. Это, конечно, не совсем правда, но дело не в этом. Просто даже в самых обустроенных районах могут возникнуть проблемы с электричеством. Но здесь как раз выход прост и давно известен. В качестве подстраховки можно использовать генераторы, работающие на различном топливе: бензине, энергии солнца или даже от ветра. Тут главное – вычислить, какое именно количество энергии вам может понадобиться: киловатт для бытовки или 10 для частного дома. Ну и самое главное – абсолютно все работы по электрификации вашего частного дома вплоть до установки розеток на кухне доверяйте только профессионалам! Иначе никто не застрахован от различного рода неприятностей.

Система вентиляции в частном доме

Проектирование вентиляционной системы осуществляется одновременно с разработкой проекта дома. Существует три вида организации вентиляции дома: естественная, принудительная и смешанная. Все виды предполагают систему каналов. Принудительная вентиляция подразумевает установку специального оборудования – вентиляторов – для обеспечения циркуляции воздуха.

Газоснабжение частного дома

Газ сейчас – один из самых дешевых видов топлива, а потому и весьма выгоден владельцам частных домов. Ведь газоснабжение – это не только возможность приготовить на плите кролика, но и многое другое. Например, то же отопление с помощью газа совсем не разорительно даже для людей со средним достатком. В последнее время входит в моду наличие в частном доме газового камина. Использовать в быту газ можно разными способами. Самый простой – подключение к центральному газопроводу. Если же такой возможности нет, поможет сжиженный газ. Разумеется, вместе с установкой специального резервуара для его хранения.

Как говорится, «до чего дошел прогресс», а именно: уютный частный домик себе можно построить практически в любом месте – хоть под Москвой, хоть где-нибудь в Сибири, за тридевять земель от областного центра.

Читайте материал по теме: Сантехника в частном доме: устройство, прокладка, особенности монтажа

Перечень инженерных коммуникаций частного дома

Каждый человек вкладывает в понятие комфортного собственного дома свои личные представления. Для некоторых достаточно простых удобств в виде отопления, электроснабжения, газа и обогреваемого санузла. Наличие кондиционера уже воспринимается как небольшая привилегия.

Существует 6 основных систем инженерных коммуникаций в современном частном доме, без которых никак не обойтись.

• Отопление

Услуга по снабжению дома тепловой энергией является самой востребованной. Особенную актуальность отопление приобретает в северных регионах страны. Технологический прогресс сделал доступными для владельцев частных домов массу способов обогрева. Это как традиционное отопление газовыми котлами, так и теплые полы и прочее.

Принцип работы отопления следующий. В основе всего теплогенератор – котел, в котором происходит нагрев теплоносителя. Топливо для получения энергии может быть различным: дрова, уголь, топливные пеллеты, мазут, газ. Вид теплоносителя определяет устройство системы, передающей тепло.

Современные отопительные системы характеризуются высокой степенью автоматизации, что позволяет им работать с минимальным участием человека или почти вовсе без него. Вышесказанное справедливо даже для дровяных котлов, и это обстоятельство весьма обнадеживающее для владельцев собственных домов.

Конечно, говорить о том, что радиаторы отопления и трубы – это прошлый век, еще преждевременно. Однако современные отопительные системы нередко обходятся без трубопроводов. Примером может служить теплый пол.

• Водопровод

Как ни печально это звучит, в настоящее время не каждый житель частного дома в РФ может похвастаться наличием центрального водоснабжения. В таком случае приходится решать проблему своими силами, используя различные технологии для доставки воды. Прежде всего нужен источник – будь то колодец или водоем. Вода подается в дом с помощью насоса.

Немаловажный фактор – очистка воды от бактерий и примесей. Эту функцию выполняют многочисленные фильтрационные системы.

Для подведения воды в дом нужно проложить целую систему труб и потратиться на разнообразную сантехнику. Все эти составляющие должны быть надежными. Очень хорошо, что ассортимент продаваемой сегодня сантехнической продукции весьма обширный, и каждый сможет выбрать себе что-то подходящее.

• Канализация

Канализация, как и водоснабжение, лучше всего централизованного типа. Если же подключить дом к сети нет возможности, то применяется один из нижеперечисленных вариантов:

• Всем знаком простейший деревенский туалет – выгребная яма. Выкопать и оборудовать ее не составит труда. Однако и срок службы у ямы небольшой. Комфортным данный вид туалета и вовсе не назовешь.
• Более технологически совершенный вариант представляет собой несколько соединенных камер, в которых продукты жизнедеятельности обезвреживаются и разлагаются.
• Самый дорогой способ – станция биологической очистки. Однако это в высшей мере адекватные расходы, так как устройство сохраняет свою работоспособность на протяжении более 50 лет и может справиться с большим объемом выбросов.

• Электричество

По заверениям властей, электроэнергия сейчас доступна в любой географической точке родины. Утверждение верно не на 100 %. Однако речь сейчас не об этом. Дело в том, что никто не застрахован от перебоев с электроэнергией. Ситуация преодолима давно известным и простым методом.

Хорошей страховкой при нестабильном электроснабжении служит генератор. Такие устройства могут быть бензиновыми, солнечными или ветряными. Самая главная задача перед выбором генератора – определиться с требуемой мощностью устройства. Ведь для обычной бытовки достаточно и 1 кВт, тогда как для обеспечения дома может потребоваться все 10.

Очень важный принцип при электрификации частного дома состоит в делегировании работы профессиональным электрикам. Даже если дело касается установки розеток. В противном случае вероятны всевозможные проблемы.

• Система вентиляции

Система вентиляции проектируется вместе с основным проектом дома. Вентиляция для частных домов бывает трех видов: естественная, принудительная и смешанная. Каждая из систем предполагает наличие сети каналов. В случае принудительной вентиляции устанавливаются также вентиляторы, которые и осуществляют перемещение воздуха.

• Газоснабжение

Природный газ сегодня бьет все рекорды по доступности, ведь цена на него совсем невысокая. Поэтому голубое топливо пользуется популярностью в частных домах. И это касается не только приготовления пищи. Очень часто газ используется для отопления дома. Даже люди со средним заработком могут позволить себе обогревать дом с его помощью.

Современная тенденция в загородных домах – обустройство камина с газом в качестве источника энергии. Чтобы использовать голубое топливо для бытовых нужд, лучше всего подключиться к газопроводной сети. В случае отсутствия таковой придется использовать сжиженный газ, оборудовав участок необходимой для его хранения емкостью.

Таким образом, современные технологии сделали возможным строительство инженерных коммуникаций в частном доме даже в такой географической местности, где нет централизованных сетей, на большом удалении от крупных населенных пунктов и так далее.

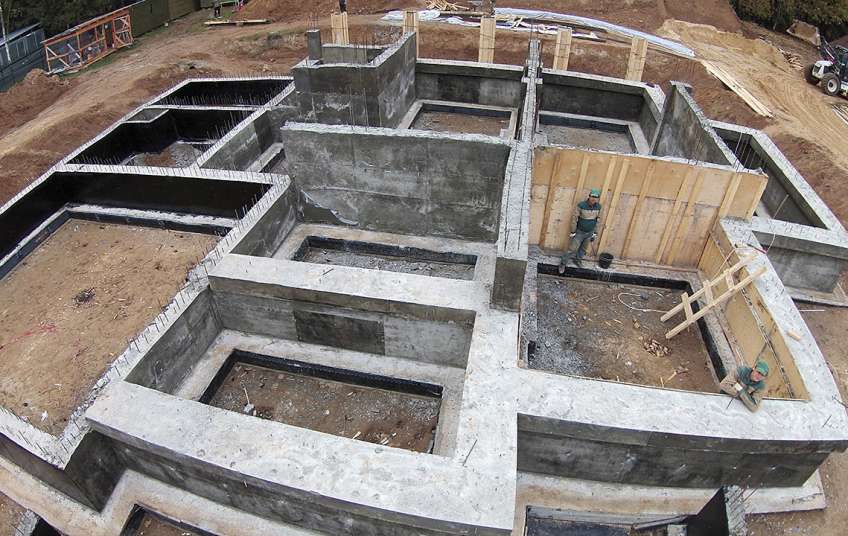

Закладка коммуникаций при устройстве фундамента

Обустройство коммуникаций в ленточных фундаментах

Редко можно встретить дом, который смог бы существовать без коммуникаций.

Они бывают различны по функциональному назначению и характеристикам, но прокладывать их нужно непосредственно перед заливкой фундамента.

Уже на стадии проектирования любого здания изначально предусматриваются трубные точки ввода водоснабжения, канализации, реже силовой проводки.

И это отличный вариант, ведь в таких случаях ничто не мешает качественно сделать трубный ввод, установить необходимые гильзы и изолировать ввод через стенки будущего ленточного фундамента.

Существует также ситуация, к примеру, когда был куплен старый дом, и есть необходимость модернизировать существующие коммуникации, проложив новые или усилив старые. В таких случаях ввод делать уже сложнее, и в данном случае иногда приходится использовать строительную технику и специальный инструмент.

Учитывая высоту расположения трубных вводов, по строительным нормативам единственные сети, которые можно провести через основание – это газовые трубы или силовой кабель. А вот канализацию, вентиляцию и водоснабжение нужно прокладывать на глубине от 40 см ниже границы промерзания почвы, а ленточные фундаменты на такой глубине практически не встречаются. Поэтому, для частного дома все коммуникации предусматривают как можно ниже нулевого уровня, а трубы прокладывают ниже подошвы фундамента.

Требования по прокладке систем водоснабжения (СП )

Схема коммуникаций в фундаменте

В данном случае гильзы необходимо устанавливать непосредственно в опалубку перед заливкой бетоном, разбивать конструкции ударным методом не рекомендуется в связи с возможностью деформации. При проектировании узлов ввода нужно учитывать:

Нормативы по канализации (СП ):

• минимальная глубина установки гильзы в ленточном фундаменте от 0,7 метра от уровня отмостки. Такая глубина защитит трубы от механических повреждений и вибрации;
• рекомендуется предусмотреть утепление труб;
• угол наклона должен составлять 4−7 градусов для обеспечения самотека;
• расстояние от ввода труб водоснабжения должно составлять не менее 1,5 метра;

Рекомендовано трубы проложить на глубине ниже зоны промерзания.

Правила прокладки коммуникаций в заглубленном ленточном фундаменте

Уже на стадии проектирования и подготовки траншеи под установку опалубки предусматриваются места с гильзами для трубных коммуникаций. Для частного дома, кроме учета нормативных строительных требований, существуют еще и экономические:

1. Изначально нужно проектировать кратчайший маршрут от водозабора до точек основных водяных потребителей. Оптимально будет установить водяной расширительный бак в доме, а в него подвод сделать с помощью насоса. Тогда коммуникации можно проложить относительно глубоко, вплоть до глубины 2,7 метра.
2. В монолитных лентах нужно вводы делать непосредственно перед обустройством арматурного каркаса до заливки. После заливки бетоном разбивать фундамент запрещено, тут поможет только коронка с алмазным напылением.
3. Если уровень грунтовых вод довольно высокий и составляет до 1 метра ниже подошвы ленточного фундамента, ввод через стенку нужно дополнительно герметизировать водостойкими полимерами.

Для труб канализационных сетей особенных требований не предусматривается, ведь они изначально подаются в окружающую среду комнатной температуры. Таким образом, теплоизоляционный слой будет меньшим, а финансовые затраты на обогрев труб минимальным.

В случае прокладки коммуникаций при ленточных мелкозаглубленных и незаглубленных фундаментах все трубы прокладывают ниже подошвы фундамента. При этом, если уровень грунтовых вод довольно высокий, то проектируется специальный трубный кольцевой дренаж.

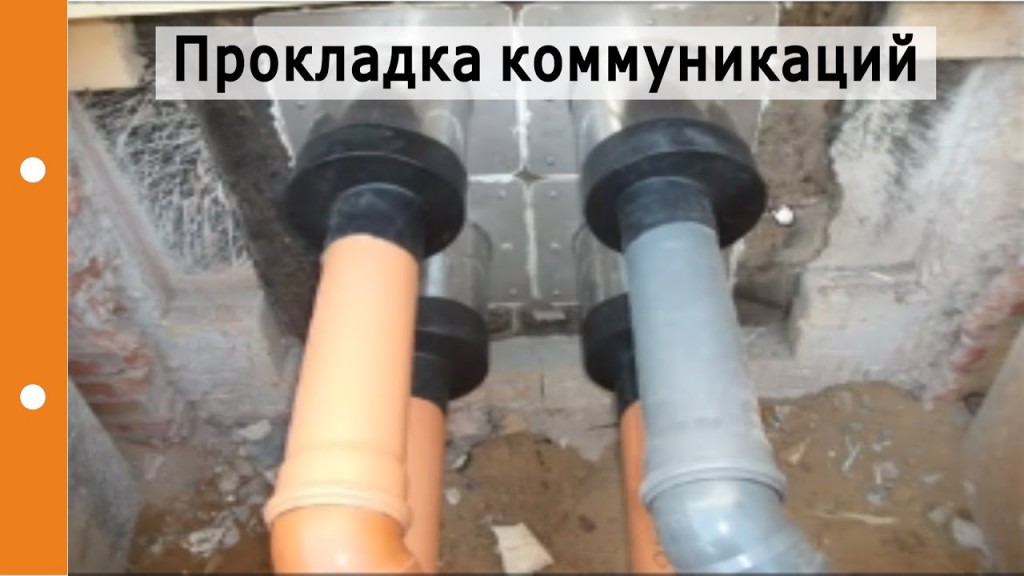

Классическая технология прокладки коммуникаций

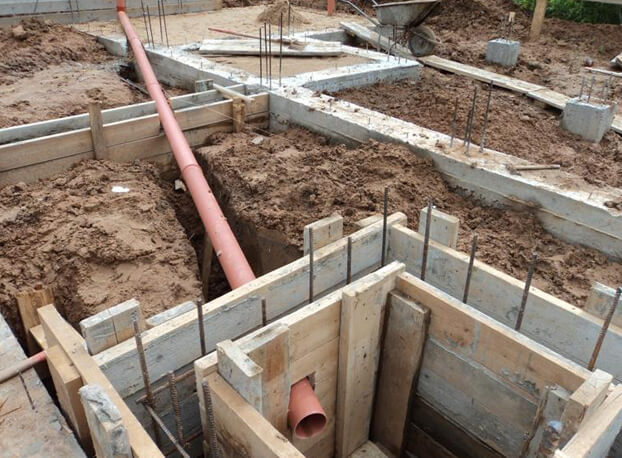

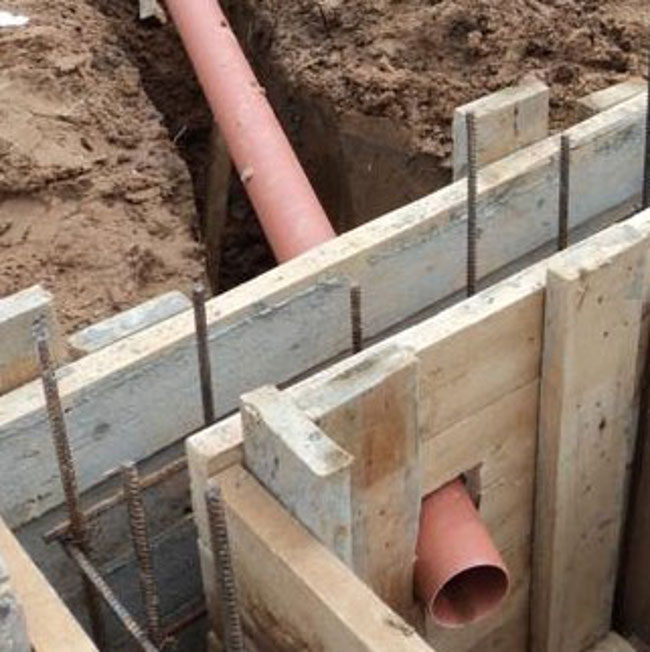

Обустройство гильзы в опалубке

Если ленточный фундамент на этапе возведения, то технология обустройства коммуникаций довольно простая:

Иногда ленточный фундамент проектируется с промежуточными бетонными полами. Так делают подвалы или технические подпольные этажи.

В таких случаях трубы выводятся вертикально на заданную высоту, а все соединения оставляют внутри будущей плиты.

Учитывая техническую невозможность ремонта трубных соединений, коммуникации сваривают или паяют, затем проверяют все соединения под большим давлением или ультразвуком.

Что делать, если уже возведен ленточный фундамент?

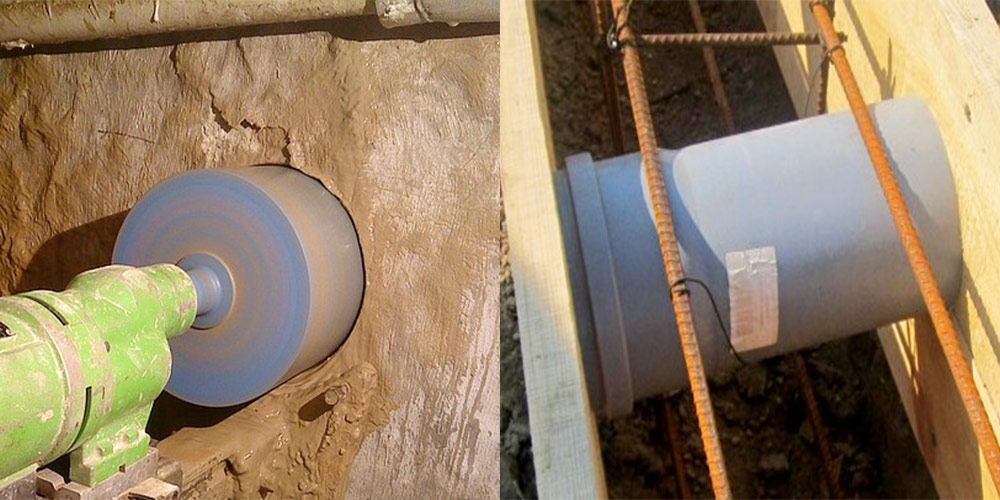

Алмазное бурение для прокладки коммуникаций в ленточном основании

Иногда приходится делать реконструкцию существующих трубных сетей или прокладывать новые системы.

Если фундамент мелкого заложения, тогда провести новые трубы не составит большого труда. Здесь достаточно раскопать фундамент до глубины подошвы в месте подвода труб, и уже под ним уложить трубы.

Но такой вариант допустим, если используется мелкозаглубленный ленточный фундамент. А вот при глубоком залегании подошвы, вплоть до границы промерзания почвы, раскапывание будет достаточно затратным удовольствием.

В таких случаях есть следующие способы прокладки в стенках фундамента новых трубных вводов:

1. Бурение шурфов под основанием, закладка внутри гильз с дальнейшей их герметизацией. Метод дорогой и оправдывает себя при прокладке новых канализационных систем. При вводе водоснабжения нужно дополнительно покупать мощный насос, чтобы нейтрализовать сопротивление в зоне изгибов.
2. Пробивание отверстия в фундаменте с помощью алмазной коронки. Делать это долго, но коронка сделает идеально ровное отверстие с гладкими краями и одновременно срежет арматурный пояс.
3. Можно длинными сверлами по бетону малого диаметра наметить по кругу отверстия и затем ударником удалить бетон. Это также длительная процедура, но ее легко сделать своими руками с минимумом финансовых затрат.

↑ Система водоснабжения

При наличии централизованного водопровода обеспечение дома чистой водой не представляет особой сложности. При отсутствии вблизи водных магистралей создаётся автономная водопроводная система.

Полезно знать: водоснабжение частного дома от А до Я для начинающих и не только

Для подачи воды из водоносных слоёв почвы сооружается:

• Колодец. Этот способ индивидуального водоснабжения менее сложный и затратный. Для его строительства необходимо, чтобы грунтовые воды располагались не глубже 30 м от поверхности почвы. В выкопанную яму устанавливаются бетонные кольца, предохраняющие стенки от осыпания и разрушения. В готовый колодец опускается насос, очистка воды производится фильтром.
• Водозаборная скважина. Может быть песчаной и артезианской. Первый тип сооружения имеет глубину не более 40 м, устраивается при нерегулярном проживании в доме. Протяжённость артезианской скважины, достигающей известнякового водоносного слоя, составляет 200 м. Содержащейся в ней воды достаточно для водоснабжения небольшого населённого пункта. Для бурения артезианской скважины необходимо наличие лицензии.

Важно ещё до начала строительства правильно спроектировать место ввода труб в дом, размещение помещений, в которые будет подведена вода (кухня, ванная, санузел, сауна), систему канализации. Это убережёт от появления проблем при использовании и обслуживании систем в дальнейшем. Необходимо приобретать для монтажа водопровода качественные трубы и фитинги. Раньше на дачах подвода горячей воды в душ или кухню не было, её нагревали на плитах в кастрюле или ведре. Сейчас монтаж системы горячего водоснабжения загородного дома не представляет никаких трудностей, достаточно установить электрический или газовый водонагреватель.

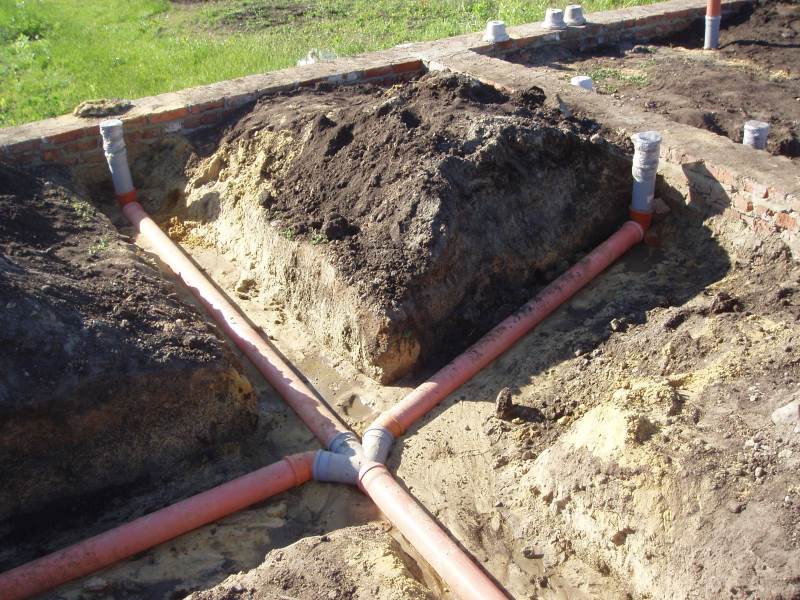

Прокладка канализации под фундамент

«Соблюдение технологии производства — дороже любых материалов!»

Прокладка канализационных труб — важнейший этап при строительстве дома, производится после разработки котлована. Трубы прокладываются в грунте или песчано-гравийной подушке под фундамент.

Теоретически, в частном доме можно проложить канализацию под фундаментом и после возведения дома, но это может нарушить целостность и геометрию всей конструкции или попросту не получиться из-за толстых стен или глубины, поэтому рекомендуется делать прокладку коммуникаций на этапе строительства. Не говоря уже о том, что сверлить готовую плиту сложно, затратно и долго.

Важно: канализацию и коммуникации рационально прокладывать и испытывать на начальном этапе строительства дома, чтобы избежать неприятных последствий и лишних трат.

Канализацию прокладывают двумя способами:

1. Через фундамент — для цокольных этажей с большим заглублением;
2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Как грамотно проложить трубы под фундаментом?

Правильно проложить канализацию под фундаментом – непростая задача даже для квалифицированных строителей, не говоря уже о дилетантах и непрофессионалах. Это сложный процесс, который требует предельного внимания и профессионального подхода на каждом этапе и строгого следования технологиям: соблюдение уклона, соединения отводов, установка ревизий и так далее.

• В соответствии со всем вышеперечисленным, определяется масштаб работ и составляется чертеж, где указываются расположение канализационных стояков, места сочленения труб и их повороты, место установки септика или выгребной ямы;
• Плюс ко всему необходимо просчитать диаметр трубы в зависимости от предполагаемого объема проходимой жидкости (чаще всего 110 см), а также угол наклона для отвода сточных вод;
• Очень важно, чтобы уклон попадал в диапазон от 1 до 4 см на метр, т.к. маленький угол наклона станет причиной застоя, а при слишком большом наклоне жидкость будет уходить быстрее и не очищаться, что вызовет засор.

Также есть еще огромное количество моментов, о которых простой обыватель даже и не догадывается.

Если вы планируете проложить канализацию в фундаменте дома самостоятельно, то вам придется освоить инженерные азы, составить план/чертеж, и при этом не забыть соблюсти все санитарные требования и нормы. На все это уйдет много времени, сил и средств, чтобы устранить неизбежные ошибки и просчеты.

Важно: учитывая все нюансы, грамотно проложить систему канализации под/через фундамент могут только профессионалы, которые владеют технологией и располагают полным спектром необходимых инструментов и техники.

Как мы делаем канализацию при возведении фундамента?

• В зависимости от назначения будущей постройки инженер составляет подробный план и чертеж системы, выбирает способ прокладки;
• Непосредственно прокладкой коммуникаций занимается бригада под руководством прораба, имеющего высшее строительное образование;
• Проводим испытания системы канализации методом пролива;
• На всех тапах мы соблюдаем нормы СП «Канализация. Наружные сети и сооружения».

Основные правила прокладки канализации:

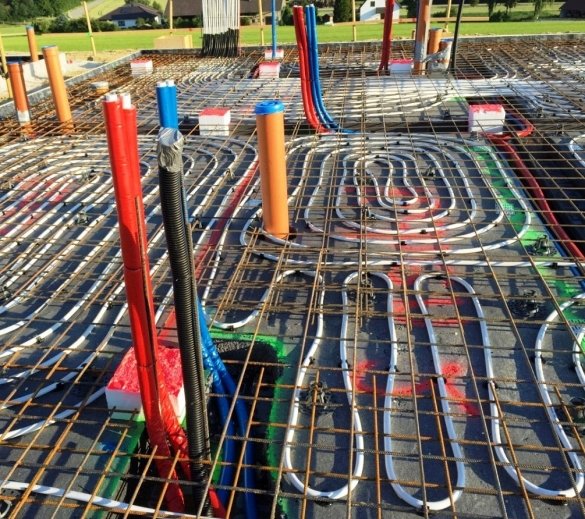

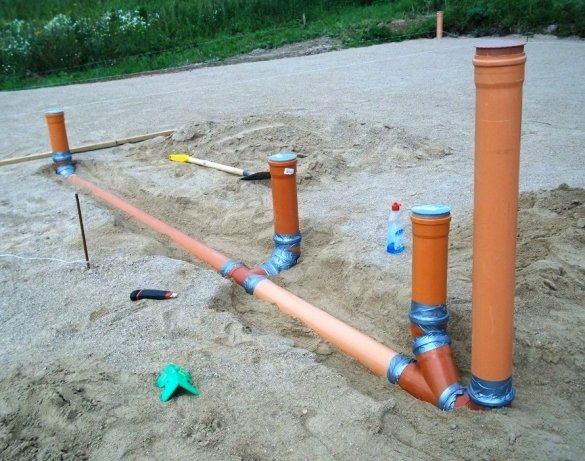

• Канализация под монолитной плитой располагается в заранее вырытые траншеи;
• Под плитный фундамент укладываются трубы из современных полимерных материалов, гарантированный срок службы которых превышает 50 лет;
• Трубы вне здания должны пролегать на 70 см ниже уровня грунта либо иметь теплоизоляцию;

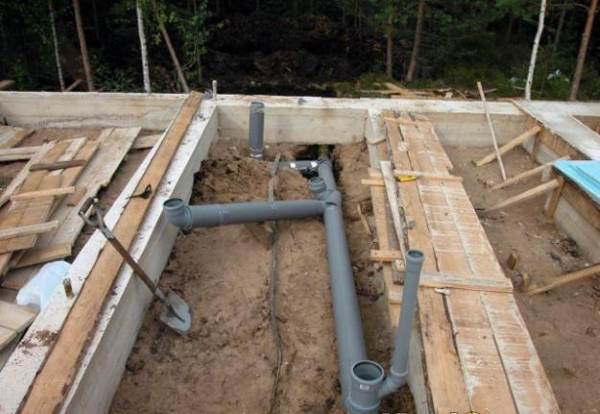

• При ленточном фундаменте трубы укладывают после монтажа опалубки, чтобы не промахнуться с местоположением гильз или самих труб;
• При заглубленном ленточном основании сначала в опалубку вставляются гильзы, затем фундамент заливается бетоном и только после этого в отверстия гильз вставляют трубы;
• При мелкозаглубленном фундаменте ленточного типа трубы канализации прокладываются в траншеи ниже уровня самой «ленты»;
• Зазоры между фундаментом, гильзами и трубами заполняются герметиком, при этом диаметр гильзы должен быть на 5 см больше диаметра самой трубы, чтобы при усадке труба не погнулась;
• Перед бетонированием проводятся испытания путем пролива и сбора воды, чтобы определить, есть ли места проседания трубопроводов, которые могут привести к засорам системы канализации.

Это стандартный список работ и требований по проведению канализации во время строительства фундамента. Однако полный перечень работ определяется индивидуально для каждого случая и зависит от масштаба работы, типа постройки, сезона, климата и пр.

Как мы работаем

Консультация

Прокладка труб канализации входит в общее обустройство фундамента от компании «Архитектурно-строительное производство». Однако вы можете составить смету работ и материалов отдельно, обратившись к нашим менеджерам. Стоит обратить внимание, что точная цена станет известна только после составления чертежа, плана разводки, оценки масштаба работ и прочих индивидуальных факторов.

Прокладка канализации под фундамент

«Соблюдение технологии производства – дороже любых материалов!»

Прокладка канализационных труб – важнейший этап при строительстве дома, производится после разработки котлована. Трубы прокладываются в грунте или песчано-гравийной подушке под фундамент.

Теоретически, в частном доме можно проложить канализацию под фундаментом и после возведения дома, но это может нарушить целостность и геометрию всей конструкции или попросту не получиться из-за толстых стен или глубины, поэтому рекомендуется делать прокладку коммуникаций на этапе строительства. Не говоря уже о том, что сверлить готовую плиту сложно, затратно и долго.

Важно: канализацию и коммуникации рационально прокладывать и испытывать на начальном этапе строительства дома, чтобы избежать неприятных последствий и лишних трат.

Канализацию прокладывают двумя способами:

1. Через фундамент – для цокольных этажей с большим заглублением;
2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Как грамотно проложить трубы под фундаментом?

Правильно проложить канализацию под фундаментом – непростая задача даже для квалифицированных строителей, не говоря уже о дилетантах и непрофессионалах. Это сложный процесс, который требует предельного внимания и профессионального подхода на каждом этапе и строгого следования технологиям: соблюдение уклона, соединения отводов, установка ревизий и так далее.

• В соответствии со всем вышеперечисленным, определяется масштаб работ и составляется чертеж, где указываются расположение канализационных стояков, места сочленения труб и их повороты, место установки септика или выгребной ямы;
• Плюс ко всему необходимо просчитать диаметр трубы в зависимости от предполагаемого объема проходимой жидкости (чаще всего 110 см), а также угол наклона для отвода сточных вод;
• Очень важно, чтобы уклон попадал в диапазон от 1 до 4 см на метр, т.к. маленький угол наклона станет причиной застоя, а при слишком большом наклоне жидкость будет уходить быстрее и не очищаться, что вызовет засор.

Также есть еще огромное количество моментов, о которых простой обыватель даже и не догадывается.

Если вы планируете проложить канализацию в фундаменте дома самостоятельно, то вам придется освоить инженерные азы, составить план/чертеж, и при этом не забыть соблюсти все санитарные требования и нормы. На все это уйдет много времени, сил и средств, чтобы устранить неизбежные ошибки и просчеты.

Важно: учитывая все нюансы, грамотно проложить систему канализации под/через фундамент могут только профессионалы, которые владеют технологией и располагают полным спектром необходимых инструментов и техники.

Как мы делаем канализацию при возведении фундамента?

• В зависимости от назначения будущей постройки инженер составляет подробный план и чертеж системы, выбирает способ прокладки;
• Непосредственно прокладкой коммуникаций занимается бригада под руководством прораба, имеющего высшее строительное образование;
• Проводим испытания системы канализации методом пролива;
• На всех тапах мы соблюдаем нормы СП «Канализация. Наружные сети и сооружения».

Основные правила прокладки канализации:

• Канализация под монолитной плитой располагается в заранее вырытые траншеи;
• Под плитный фундамент укладываются трубы из современных полимерных материалов, гарантированный срок службы которых превышает 50 лет;
• Трубы вне здания должны пролегать на 70 см ниже уровня грунта либо иметь теплоизоляцию;
• При ленточном фундаменте трубы укладывают после монтажа опалубки, чтобы не промахнуться с местоположением гильз или самих труб;
• При заглубленном ленточном основании сначала в опалубку вставляются гильзы, затем фундамент заливается бетоном и только после этого в отверстия гильз вставляют трубы;
• При мелкозаглубленном фундаменте ленточного типа трубы канализации прокладываются в траншеи ниже уровня самой «ленты»;
• Зазоры между фундаментом, гильзами и трубами заполняются герметиком, при этом диаметр гильзы должен быть на 5 см больше диаметра самой трубы, чтобы при усадке труба не погнулась;
• Перед бетонированием проводятся испытания путем пролива и сбора воды, чтобы определить, есть ли места проседания трубопроводов, которые могут привести к засорам системы канализации.

Это стандартный список работ и требований по проведению канализации во время строительства фундамента. Однако полный перечень работ определяется индивидуально для каждого случая и зависит от масштаба работы, типа постройки, сезона, климата и пр.

Как мы работаем

Консультация

Прокладка труб канализации входит в общее обустройство фундамента от компании «Архитектурно-строительное производство».

Однако вы можете составить смету работ и материалов отдельно, обратившись к нашим менеджерам.

Стоит обратить внимание, что точная цена станет известна только после составления чертежа, плана разводки, оценки масштаба работ и прочих индивидуальных факторов.

Расчет толщины плиты и армирующего каркаса

При устройстве плитного фундамента своими руками важно правильно рассчитать толщину плиты. Слишком тонкое основание не выдержит нагрузок. Заливка чрезмерно толстой плиты приведет к лишним финансовым расходам.

Обратите внимание: каждый сантиметр толщины плиты – это 1 кубометр бетонной смеси на 10 кв. м площади.

Расчет следует доверить профессионалам или использовать специальную программу. Значение вычисляется исходя из типа грунта и нагрузок на фундамент. Следовательно, необходимо иметь данные геологоразведки на участке и готовый проект постройки. Стандартная толщина плитного фундамента – 200-300 мм.

Армирующий каркас для плит толщиной до 150 мм выполняют из одного слоя сетки, располагающегося по центральной горизонтальной оси. Для плит 200-300 мм требуется два параллельных слоя сетки, установленных с отступом 30-50 мм от низа и верха будущей плиты. Диаметр арматуры – 12-16 мм, шаг установки прутьев – 200-300 мм.

Под несущими стенами шаг установки прутьев уменьшают за счет более разрежнного расположения элементов в центральной части плиты.

Количество арматурных стержней и хомутов для их крепления удобнее всего рассчитывать, используя специализированный калькулятор.

Особенности проектирования

Правильная прокладка коммуникаций в фундаменте

На этапе нулевого цикла в плитном и ленточном фундаменте следует предусмотреть узлы ввода коммуникаций. Под землей обычно проходят две инженерные системы – водоснабжение и водоотведение. Поэтому необходимо заложить гильзу под канализацию и трубу для водопровода.

Узел ввода газопровода обычно расположен на высоте 1,2 – 1,8 м от уровня отмостки, поэтому при проектировании фундаментов не рассматривается. Ввод электроэнергии в коттедж может осуществляться как по воздуху, так и под землей. В последнем случае глубина заложения кабеля составляет 0,7 м минимум, поэтому гильзу для его прохождения необходимо заложить перед бетонированием ленты или плиты.

Монтаж внутри и снаружи

Также хотелось бы сказать несколько слов о проведении канализации внутри и снаружи дома. Эти советы помогут проделать всю работу максимально правильно.

Монтаж канализации внутри и снаружи дома:

1. Внутри дома необходимо монтировать все трубы так, чтобы стоки направлялись к месту вывода. При этом в итоге они должны соединяться в один стояк диаметром 10 сантиметров. Он, в свою очередь, должен соединяться с канализационной трубой, ведущей наружу. Место соединения нужно оборудовать ревизионным колодцем.
2. В траншею снаружи необходимо укладывать трубы на подушку из песка и гравия. Также необходимо позаботиться об их утеплении.

Наклон всего трубопровода обеспечит самотечность системе. Однако если это невозможно сделать, то можно оборудовать напорную канализацию.

Прокладка канализации уже под готовым фундаментом – это трудоемкий процесс, снижающий качество основы дома. Поэтому лучше запланировать ввод и вывод всех коммуникаций еще на этапе создания опалубки.

Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

• Прокладка трубопровода под фундаментом;
• Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.

Основные положения санитарных норм и правил

В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем.

В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.

Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.

Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:

• В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
• Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.

Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец.

Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.

Имеется еще правило, касающееся укладки труб для канализационной конструкции в землю. Оно гласит, что на дно траншеи нужно насыпать слой песка толщиной минимум 15 сантиметров, благодаря чему будет обеспечена устойчивость системы и удобная ее эксплуатация.

Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.
