Бетон в буронабивную сваю: какой обьем и расход при устройстве

Буронабивные или винтовые сваи: что лучше?

При строительстве на просадочных, болотистых и мягких почвах используются как буронабивные, так и винтовые фундаменты. Однозначно ответить на вопрос, что лучшее, сложно.

Считается, что винтовые сваи являются более надежной конструкцией, выдерживающей высокую проектную нагрузку. Их установка производится быстрее, чем монтаж буронабивных свай, они сразу готовы нести полноценную нагрузку, не нужно дополнительное время на застывание раствора.

Буронабивные сваи.

Винтовые сваи подлежат ремонту, но его процесс считается несложным. Также в случае необходимости их можно использовать повторно. Но в то же время они обладают существенным недостатком по сравнению с буронабивным фундаментом — стоят дороже.

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

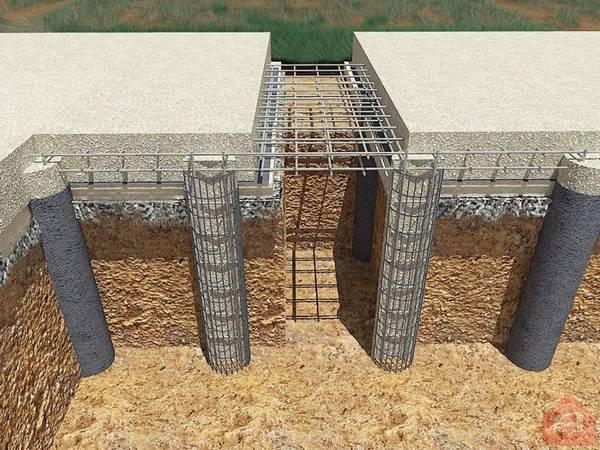

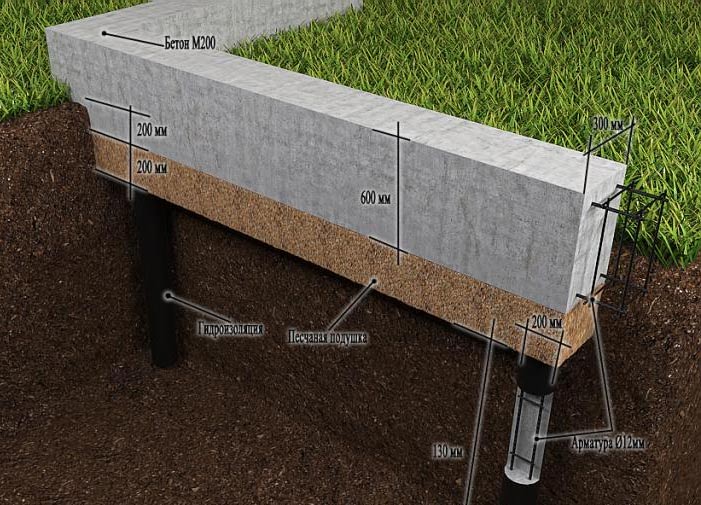

Схема одного из видов с подземным ростверком

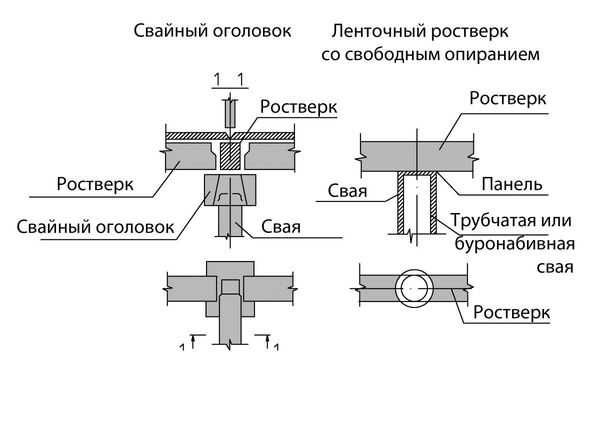

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Расчет свай с ростверком

По периметру будущего здания устанавливают фундамент. На толщину монтируемых буронабивных сооружений влияет нагрузка, оказываемая выстроенным частным домом на общий периметр основания.

От марки бетона зависит несущая способность одной единицы свайного сооружения. Раствор М100 может выдерживать нагрузку 100кг/см2. Чем выше марка, тем большей несущей способностью обладает бетонное сооружение.

Помимо расчета несущих способностей свайных сооружений, нужно знать количество для удержания здания, шаг, глубину посадки.

Примерные показатели

Конец свайного сооружения располагается в земле, должен быть установлен ниже глубины промерзания. Исключит подвижки свай, придаст зданию большую устойчивость.

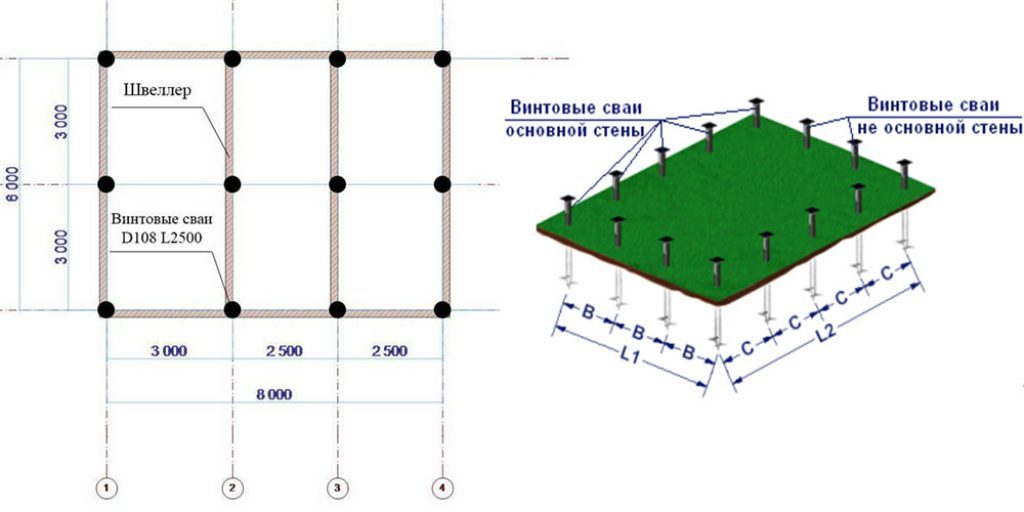

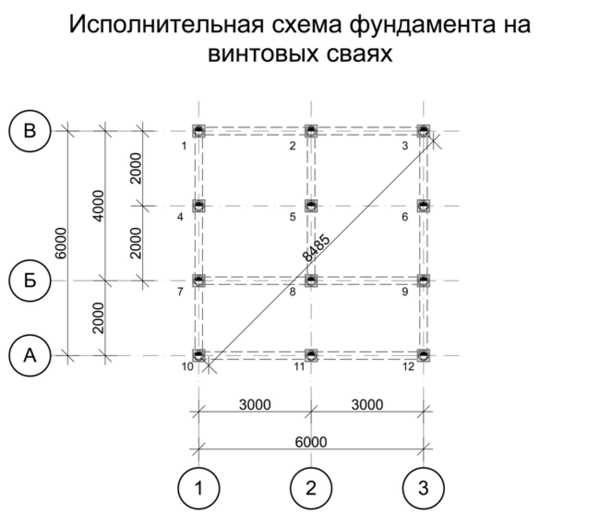

Винтовые сваи: качества, особенности, тонкости монтажа

Всем известно, что классические опоры следует заливать бетоном, а винты в этом не нуждаются – это существенно сокращает стоимость основания.

Толщина стенки опоры зачастую составляет от 4 мм до 7 мм. В ассортименте строительных магазинов можно отыскать опоры самой разной длины. Минимальная длина элемента достигает 1 м.

Существует два вида монтажа опор, каждый из которых обусловлен габаритами свай и размерами будущего здания. Винты могут устанавливаться:

• Без привлечения специальной техники (вручную);
• С помощью гидравлического оборудования.

Статья по теме: Свайные допуски

Вариант устройства базисной конструкции не влияет на несущую мощность свай. Оба варианта возведения фундамента выполняются по принципу вкручивания опор в почву. В особых случаях, для защиты несущей способности винтов, монтаж выполняют по видоизмененной технологии:

• Если опора монтируется в промерзший грунт или в почву, в составе которой есть пласты твердокаменных пород, выполняется бурение лидерного отверстия. Далее сваю вкручивают в подготовленную скважину;
• Опоры, заглубляемые в заводненные грунты, предварительно обрабатываются, а их внутреннее пространство заливается бетонной смесью. Это защищает сваи от коррозии с внутренней стороны, добавляя им единицы несущей мощности;
• Для повышения несущей силы опоры, длина которой превышает 2 м, выполняется ее вспомогательное армирование.

Выбираем необходимое количество забивных свай.

Прежде чем определить минимальное расстояние между забивными сваями, следует определить их количество в зависимости от нагрузки и площади будущего сооружения.

Расчет площади подошвы основания дома происходит по формуле:

S=M/N

где

• M (кг) – общая масса конструкции дома с учетом строительных материалов, внутреннего обустройства и веса снежного покрова на крыше.
• N (кг/см²) – несущая способность грунта. Значение определяется путем анализа пробы или установкой контрольной сваи. Самостоятельно получить ориентировочные данные можно из специальных таблиц по типу грунта.

Для примера возьмем массу дома в 150 тн, а несущую способность грунта – 15 кг/см². Площадь основания подошвы составит 150 000 / 15 = 10 000 см².

Количество и расстояние между забивными сваями определяется на основе их типа и площади нижней части. Приведем примеры площади торца в зависимости от типа забивной сваи:

• Буронабивная цилиндрическая опора – 1256 см²;
• Расширенная опора ТИСЭ – 1960 см².

Для нашего примера используем ж/б сваи марки ТИСЭ. Соответственно для дома потребуется 10 000 / 1960 ≈ 5 штук. Для каждого индивидуального проекта полученное значение умножается на коэффициенты запаса. Среднее значение составляет х1.5. Поэтому вместо 5 опор распределяют нагрузку на 7-8 свай.

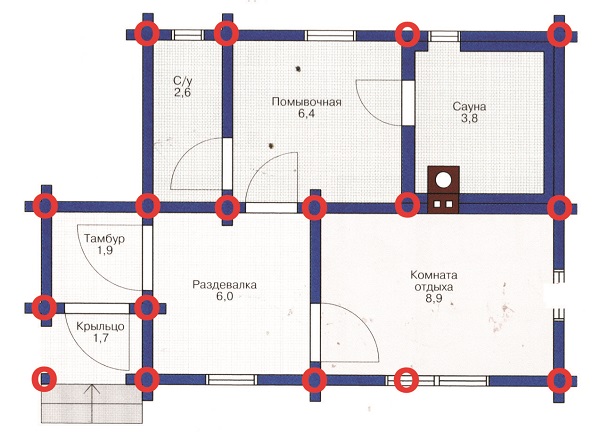

Расположение выбирается индивидуально в зависимости от особенностей конструкции и распределения нагрузки. На практике применяются схемы расположения в шахматном или симметричном порядке.

Как рассчитать свайное поле для забивного фундамента? Выбираем оптимальное расстояние

Минимальное расстояние зависит от толщины уплотнения грунта, которое образуется вследствие монтажа опоры. При забивании сваи в землю, пространство вокруг этой точки уплотняется.

Чтобы произвести надежную установку, в строительной практике принято брать минимальное расстояние между жб сваями как сумму трех диаметров выбранной опоры. В общепринятой классификации берется обозначение 3d (где d – диаметр опоры). Среднее значение для большинства типов забивных свай составляет 1.2 – 2.4 метра.

Максимально допустимое расстояние находится в интервале 5d-8d и зависит от условий при которых выполняется монтаж. Профессиональные компании обязательно учитывают устойчивость почвы и коэффициенты сопротивления.

Если вы решили строить дом на забивных сваях – получите бесплатные консультации у строительных экспертов компании Эндбери. Мы произведем инженерные расчеты и выполним комплекс работ «под ключ». Первым этапом станет перенос проекта в реальные масштабы. Как происходит разметка свайного поля:

Методы определения несущей способности грунта

Несущая способность почвы — один из важнейших параметров, учитываемых во время проектирования свайных оснований.

Данная величина демонстрирует, какую нагрузку из вне способна переносить условная площадь грунта (она, как правило, существенно ниже несущей способности самой сваи). Несущая способность почвы рассчитывается в двух показателях — тонн/м2 либо кг/см2.

На несущую способность грунта оказывают непосредственное влияние следующие факторы:

• Тип почвы;
• Насыщенность влагой;
• Плотность.

Совет эксперта! Почва, чрезмерно насыщенная влагой, относится к категории проблемных грунтов, поскольку чем большее количество влаги она содержит, тем меньшими будут ее несущие характеристики.

Чтобы определить несущие свойства грунта необходимо проводить геодезические изыскания — для этого выполняется бурение пробной скважины, из которой берутся пробы разных слоев почвы. Все исследования и расчеты проводятся в строительно-испытательных лабораториях с применением специального оборудования.

Представляем вашему вниманию таблицу несущей способности основных типов грунтов:

Таблица 1.1: Несущая способность разных видов грунтов

При отсутствии возможности провести геодезические исследования вы можете самостоятельно определить ориентировочную несущую способность грунта, для этого с помощью ручного бура создайте скважину (до двух метров), опознайте тип почвы и сопоставьте ее с табличными данными.

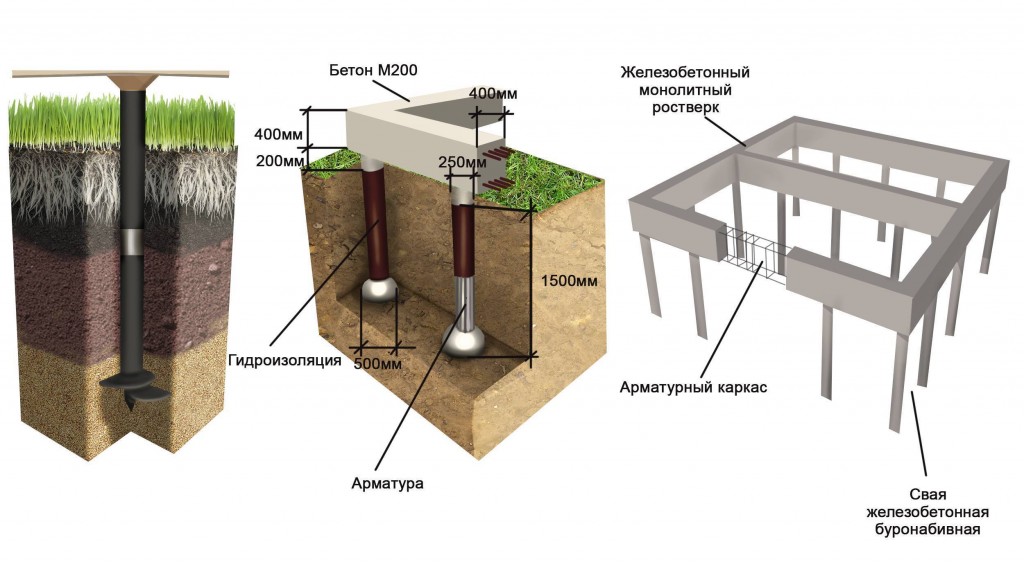

Технология буронабивного фундамента

1. Разметка участка в соответствии с проектной схемой.

2. Бурение скважин. Их помещают под несущими стенами, пересечениями стен и углами дома. Диаметр больше диаметра сваи на 10 см минимум (для установки опалубки).

Скважина под буронабивную сваю

3. Погружение трубы (или опалубки из рубероида).

Опалубка из рубероида

4. Если планируется свая с «башмаком», в скважину заливают бетон в достаточном количестве, чтобы заполнить полость в нижней части. Трубу после этого приподнимают, чтобы бетон растекся.

5. Помещают в трубу армирующие прутья, предварительно связав их в пучок проволокой не более 8 мм.

Армирующая заготовка

6. Заливают бетон.

Буронабивные сваи

После застывания можно устанавливать горизонтальную опалубку, армировать и заливать ростверк.

Обновлено:

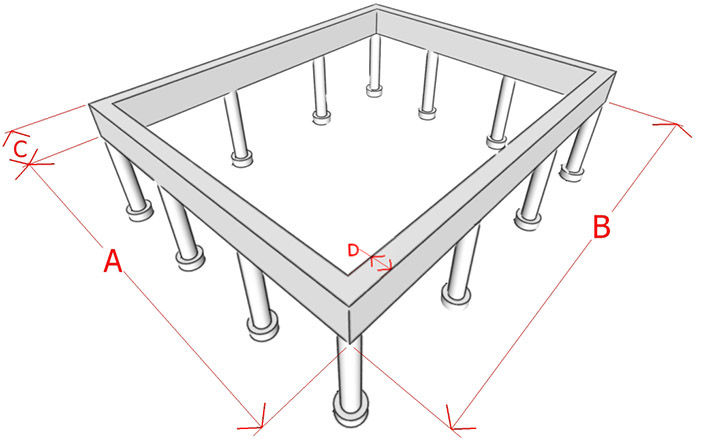

Онлайн калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания.

В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом.

Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка.

В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты.

Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

• Общая длина ростверка

– Периметр фундамента, с учетом длины внутренних перегородок.

• Площадь подошвы ростверка

– Соответствует размерам необходимой гидроизоляции.

• Площадь внешней боковой поверхности ростверка

– Соответствует площади необходимого утеплителя для внешней стороны фундамента.

• Общий Объем бетона для ростверка и столбов

– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

• Вес бетона

– Указан примерный вес бетона по средней плотности.

• Нагрузка на почву от фундамента в местах основания столбов

– Нагрузка на почву от веса фундамента в местах основания столбов/свай.

• Минимальный диаметр продольных стержней арматуры

– Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

• Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах

– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

• Минимальный диаметр поперечных стержней арматуры (хомутов)

– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

• Минимальное кол-во вертикальных стержней арматуры для столбов

– Количество вертикальных стержней арматуры на каждый столб/сваю.

• Минимальный диаметр арматуры столбов

– Минимальный диаметр вертикальных стержней для столбов/свай.

• Шаг поперечных стержней арматуры (хомутов) для ростверка

– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

• Величина нахлеста арматуры

– При креплении отрезков стержней внахлест.

• Общая длина арматуры

– Длина всей арматуры для вязки каркаса с учетом нахлеста.

• Общий вес арматуры

– Вес арматурного каркаса.

• Толщина доски опалубки

– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

• Кол-во досок для опалубки

– Количество материала для опалубки заданного размера.

СТРОИТЕЛЬСТВО ФУНДАМЕНТА НА БУРОНАБИВНЫХ СВАЯХ В УСЛОВИЯХ ВЕЧНОЙ МЕРЗЛОТЫ

Общие положения регламентируют применение фундамента на висячих буронабивных сваях на территории незасоленных вечномерзлых грунтов

Общие положения регламентируют применение фундамента на висячих буронабивных сваях на территории незасоленных вечномерзлых грунтов, имеющих показатели по льдистости ниже 0,4, вне зависимости от температурных измерений ГОСТ 25100-82, СНиП Под висячими сваями сечения сплошного типа понимаются элементы, изготовленные буронабивным способом на всю проектную длину и передающие нагрузки на грунт боковым ребром и нижним концом.

Важно! Допустимо применение комбинированных висячих свай, нижняя часть которых состоит из монолитного бетона, верхняя – железобетонные сваи промышленного изготовления. Также допускается применение свай-стоек, передающих нагрузку на нижний конец, упираемый в грунты несжимаемого типа.

Рекомендованные условия: работы проводятся круглогодично, посредством устройства свайных фундаментов в предварительно пробуренные скважины путем выкладки бетона и его затвердения методом термоса в контакте с грунтом. ГОСТ 24546-81 регламентирует предварительные проведения контрольных испытаний на уровень статистическую и выдерживающую нагрузку. Показано применение механизмов ударного действия, функции которых не имеют ограничений по мерзлотно-грунтовым условиям и дайне скважин. Для облегчения прохода грунтов с малым содержанием крупноскелетных фракций (до 20 мм диаметра включительно), обязательно использование приборов вращательного бурения.

Как сделать буронабивные сваи в вечномерзлых грунтах:

–Подготовка строительной площадки подразумевает подсыпку гравийно-щебеночного состава для передвижения тяжелой специальной техники. До начала свайно-буровых процессов должны быть закончены все планировочные и земляные работы, произведена разметка свайного поля в соответствии с проектной документацией: оси будущих скважин отмечаются штырями, забиваемыми в грунт. Высота свободной надземной части штыря не допустима менее 15 см от высоты максимальной величины снежного заноса.

–Покрытие подполья строений выполняется из шлама бурового, предварительно обезвоженного, асфальтобетона, железобетона и прочих гидроизолирующих материалов для минимизации риска проникновения влаги из коммуникаций в грунт, засоления свайных элементов и последующей их деструкции.

–Проводимые работы по строительству монолитного плитного покрытия выполняются арматурщиками и бетонщиками типом захватки, при этом обязательно оставлять «гнездо» для пробуривания скважины. Рекомендовано ограждать место бурения деревянным коробом. Обязательным шагом является раскладка арматуры пакетами по направлению хода работ.

–Выкладка бетонной смеси в пробуренную скважину выполняется порционно с обязательным уплотнением.

В периоды зимних морозов в смесь бетона добавляются противоморозные добавки, осуществляется прогрев бетонного состава, а место выкладки бетона утепляется плитными утеплителями.

–Покрытие из бурового обезвоженного шлама производится одновременно с процессом бурения скважин. Равномерное распределение покрытия обеспечит дальнейшее обезвоживание шлама, в результате чего материал приобретет прочность, требуемую для передвижения. В некоторых случаях допускается добавка в шлам сухого цемента.

Важно! Покрытие подпольев сооружений выполняется после окончания работ по строительству фундамента, но до начала монтажа всего сооружения. Для приготовления смеси бетона рекомендовано применять высокоактивные и быстротвердеющие марки портланцемента марки М400 т выше, имеющие густоту теста до 28% (ГОСТ 10178-85).

Таблица классификации грунтов с коэффициентом крепости:

Ориентируясь на данные в таблице, застройщик определиться по принимаемому коэффициенту крепости, в зависимости от типа грунтовых масс, что облегчит расчет несущей способности фундамента на буронабивных сваях.

Поделиться:

• Facebook
• Telegram
• Twitter
• Pinterest

Технология строительства свайного фундамента

Руководство по созданию буронабивного свайного фундамента заключается в бурении скважины, установке арматуры с последующей заливкой бетонного раствора. Этот процесс можно выполнить самостоятельно, изучив описание технологии.

Изготовление скважины

Вычисляя количество необходимых скважин, не стоит забывать, что максимальный диаметр ручного бура составляет 30 см с возможностью регулировки длины штанги более 5 метров.

В процессе работы лопасти бура должны располагаться так, чтобы для изготовления скважины требовалось прикладывать минимум усилий. На строительном рынке можно найти оборудование, которое позволяет делать скважины с расширенным основанием. Такая форма позволяет установить пяту сваи, тем самым экономя на количестве опор и растворе. Если в процессе монтажа необходимо бурить скважины размером 50-60 см целесообразно использовать бур, работающий от электрической сети или мотора.

Приступая к бурению скважин по заранее сделанным отметкам, стоит проверить грунт на глубине расположения отверстий. При наличии препятствий в виде корней или камней, их необходимо удалить, в противном случае – перенести точки бурения. Глубина скважин должна быть ниже глубины промерзания грунта в вашем регионе.

Установка арматуры и заливка бетона

Закончив с изготовлением скважины, можно приступать к монтажу свай:

1. В скважину установить трубу, подходящую по диаметру. Можно изготовить ее из рубероида таким образом: свернуть материал в трубку и поместить в яму так, чтобы она превышала высоту отверстия на 25 см. Верхнюю часть необходимо делать и нескольких слоев, скрепив ее проволокой;
2. Если в скважине есть вода, заполняющая ее более чем на 25%, необходимо предварительно откачать ее;
3. Для придания жесткости столбам, необходимо в углубление разместить три рифленой арматуры диаметром 10 мм. на расстоянии 5 см друг от друга и скрепить между собой поперечинами — проволкой 4мм. Их высота должна быть меньше высоты ростверков на 2 см;
4. Закончив с каркасом, можно приступать к заливке бетонного раствора маркой не ниже М-300. После заливки слоя в 50 см, утрамбовать смесь вибратором.

Поэтапная установка свай обеспечит максимальную плотность и надежность будущей конструкции.

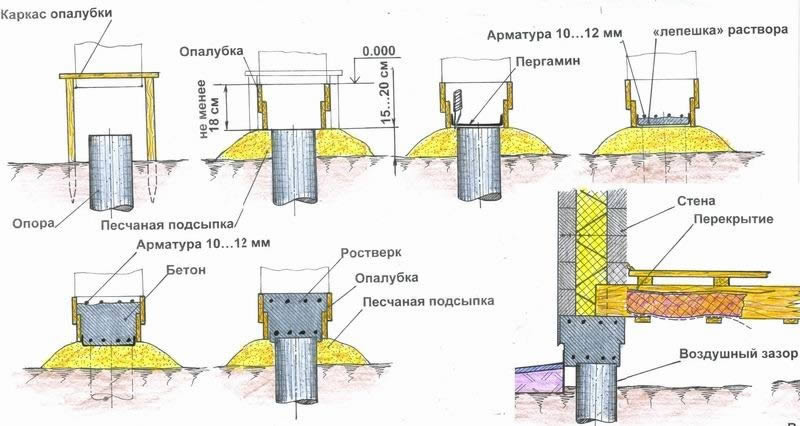

Монтаж ростверка

Установка ростверка осуществляется поэтапно:

Изготовление опалубки для надземного ростверка. Ее поднимают на подпорках и выстилают дно из досок или шебня, утрамбованной почны и полиэтиленовой пленки. Приступать к установке можно не ранее чем через 7 дней после заливки бетона в скважины;

К дальнейшим работам с фундаментом можно приступать через месяц и выполнить гидроизоляция. Для этого поверхность покрывают слоем битумной мастики, сверху фиксируют рубероид, затем опять мастику и рубероид. На этом изготовление считается законченным.

Видео: Буронабивные сваи. Монтаж. Технология. Устройство

Перед тем, как закрыть снаружи свайный фундамент забиркой, необходимо возвести стены. Забирка представляет собой конструкцию, предназначенную для перекрытия пространства между сваями под ростверком. Монтаж забирки значительно повышает уровня тепла в доме, предотвращает проникновение снега и влаги под дом и делает строение визуально более привлекательным. Для этих целей можно использовать кирпич, бетонные плиты, камень, дерево или цокольный сайдинг.

Оптимальным соотношением по цене и качеству являются обрезные доски толщиной 2,5 см. Их крепят либо горизонтально к столбам с помощью дюбелей, либо вертикально. Во втором варианте необходимо предварительно выкопать неглубокую траншею по периметру, в нее засыпать песок, с уложенным сверху брусом с сечением 5*5 см с продольным пазом для досок. Брус необходимо закрепить с помощью металлического уголка к столбу. Перед началом монтажа все элементы из дерева необходимо обработать специальным составом-антисептиком. Отмостка при данном типе фундамента не обязательна, но в декоративных целях и для удобства, можно по периметру выложить тротуарную плитку.

Расчет монолитного ростверка

После бурения скважин и замоноличивания фундаментных колонн, на устроенные выпуски арматуры вяжут каркас для ростверка, предварительно соорудив опалубку. Таким образом обеспечивается целостность работы надземной и подземной частей будущего фундамента. В качестве опалубки обычно используют деревянные сборные конструкции или готовые металлические или пластиковые несъемные опалубочные желоба. Геометрические характеристики ростверка не столь критичны, главное, чтобы обрез фундамента соответствовал ширине будущей стеновой конструкции, а высота не была меньше рабочего слоя бетона с учетом расположенной арматуры и защитного слоя. Посмотрите видео, как рассчитать ростверк.

При устройстве монолитных конструкций очень важно соблюдать поточность производства – образованные длительным перерывом в монтаже так называемые холодные швы станут слабыми местами бетонного камня и могут привести к внезапному разрушению конструкции. Поэтому рекомендуется устраивать колонны и ростверк поэтапно, чтобы разделить объем.

Объем бетона, необходимого для устройства ростверка, рассчитывается в соответствии с геометрическими характеристиками будущего железобетонного пояса. Также следует учитывать коэффициент усадки бетона и добавлять 5% к расчетному объему, заказывая материалы. Вполне реальна и повсеместно используется технология приготовления бетонной смеси на месте с помощью бетоносмесителя, но рациональнее заказывать доставку готовой смеси с предприятия ЖБИ или ближайшего бетонно-растворного узла. Это позволит дополнительно ускорить процесс устройства фундамента.

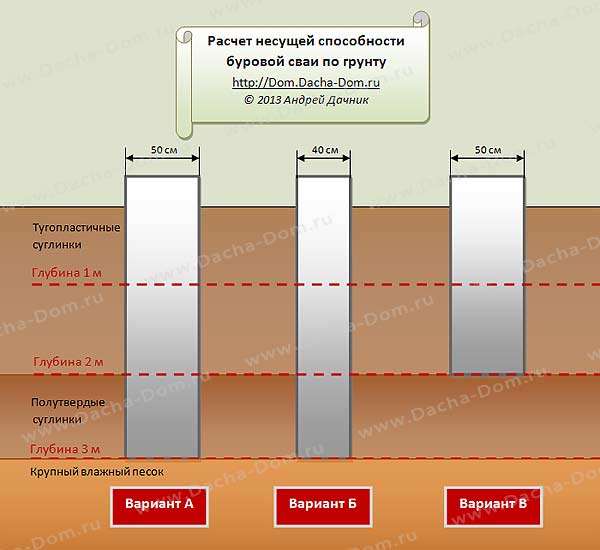

Расчет несущей способности сваи в конкретных условиях.

Перед началом строительства дома из пеноблоков были проведены исследования грунта на глубине 3 метров. Результаты показали следующее распределение почв:

• 0-2 метра – суглинистые почвы;
• 2-3 метра – глинистые почвы.

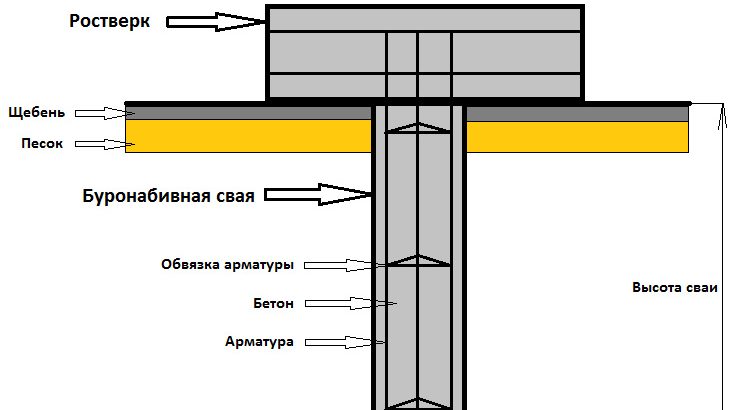

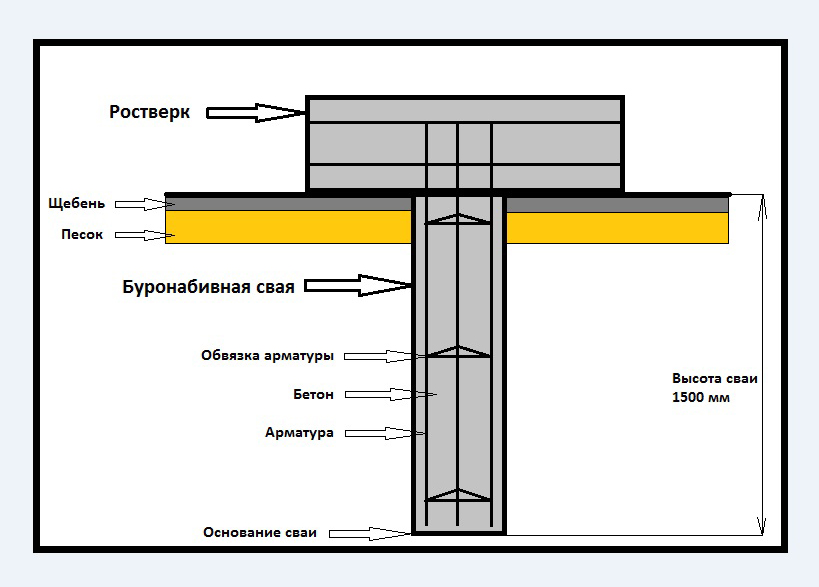

Расчет несущей способности сваи по грунту зависит от параметров самой опоры. В соответствии со Строительными правилами «Свайные фундаменты» предположим первоначально ее длину 3 метра. Минимальный рекомендуемый диаметр для таких опор составляет 300 мм.

Исходя их геометрии и почвенных условий, можно рассчитать несущую способность сваи по ее торцевой части и боковой поверхности. Для этого высчитаем площадь нижнего конца опоры:

Sторца=3,14D 2 /4=3,13*0,3*0,3/4=0,07,

где D – диаметр круга. Следующий параметр, необходимый для определения несущей способности свай – периметр опоры:

Исходя из перечисленного, несущая способность буронабивной сваи по грунту будет определяться по следующей формуле:

где Pтор – несущая способность по торцу сваи, 0,7 – общепринятый коэффициент по грунту, Pнорм – нормативная несущая способность (табличная величина из соответствующих справочников), S – площадь основания. Аналогично рассчитаем несущую способность буронабивной сваи по ее боковой поверхности:

где Pбок – несущая способность по боковой поверхности сваи, 0,8 – коэффициент по условиям работы сваи в почве, U – периметр боковой поверхности, fiн – сопротивление грунта воль боковой поверхности (также табличная величина, зависящая от вида грунта и глубины его расположения), h – высота того или иного слоя грунта, через который проходит свая. Подставляя известные и рассчитанные величины получим:

Pбок=0,8* (2,8*2 + 4,8*1)*0,942=7,8т.

Исходя из проведенных вычислений, можем выполнить определение несущей способности свай. Для этого достаточно суммировать Рбок и Ртор:

То есть каждая свая с указанными выше параметрами в том грунте, который располагается в зоне строительства согласно нашему примеру, способна выдержать нагрузку в 12 тонн 210 кг. Исходя из этой величины, необходимо рассчитать необходимое и достаточное количество опор буронабивного фундамента. Для этого определим общую массу строения.

Пример расчета несущей способности свай

Вес дома определяется как сумма веса всех входящих в него частей – перекрытий, перегородок, стен, стропильной системы, кровельного материала, переменной нагрузка от снега и ветра, массы отделки снаружи и внутри строения, а также предполагаемой к установке в доме мебели и бытовой техники. Предположим, что посчитав все искомые величины, получили общую массу строения, равную 124 тонны.

Следующий необходимый параметр – длина стен и перегородок, под которыми предполагается установка свай. Данная величина позволит распределить опоры дома равномерно с равным шагом. Предположим, что длина стен составила 29 метров. Тогда нагрузка на 1 п.м. будет определяться по формуле:

Статья по теме: Разборка строительных конструкций

Шаг установки опор определим как отношение несущей способности сваи на величину Q:

Используя полученные данные, рассчитаем и количество опор буронабивного свайного фундамента через отношение периметра стен к шагу установки опор:

Принимаем ближайшее большее количества для получения определенного запаса прочности фундамента.

Таким образом, даже не обладая необходимым инженерным строительным образованием можно самостоятельно рассчитать несущую способность свай фундаментов того или иного вида, а также шаг установки опор и их количество. Необходимо это и для контроля работ, проводимых нанятой строительной бригадой, и для предварительного экономического расчета расходов на строительство основания дома.

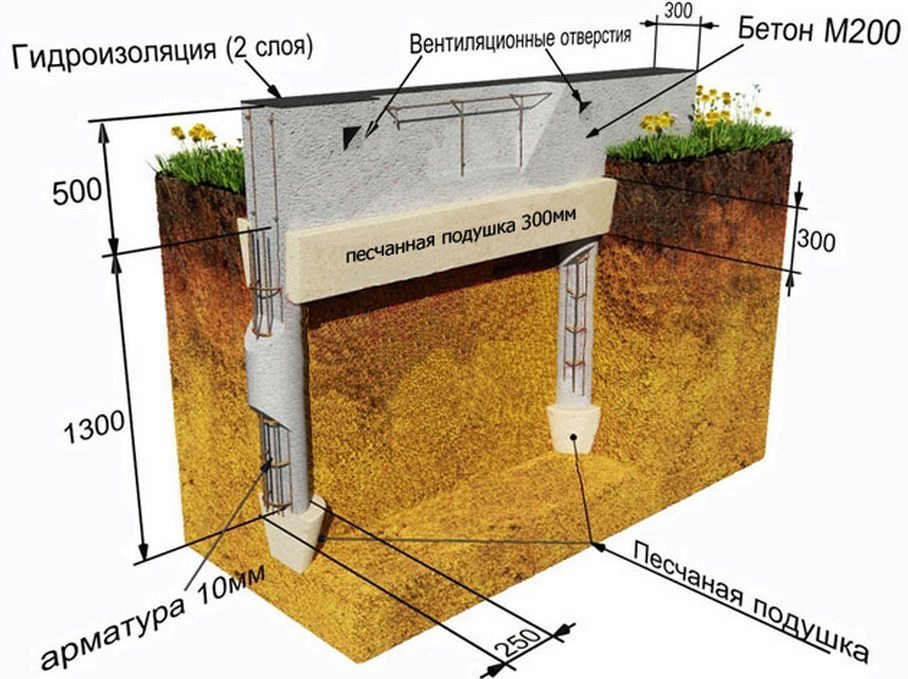

Монтаж буронабивного фундамента с ростверком

Технология выполнения описывается в СНиП (раньше СНиП II-17-77). Согласно документы буронабивные сваи по технологии монтажа бывают:

1. сплошного сечения — являются универсальными, подходят для любых грунтов;
2. полого сечения с многосекционным сердечником — сложный вариант, не используемый в частном строительстве;
3. с уплотненным забоем — применяются для домов массой более 500 тонн;
4. с пятой — технология включает взрывные работы.

Как видно из классификации единственно возможным вариантом для строительства коттеджа является устройство основания на буронабивных сваях сплошного сечения, которые имеют простую конструкцию и l-форму.

Для монтажа фундамента своими руками потребуются следующие материалы и инструменты:

• ручной бур;
• обсадные трубы;
• рифленая арматура 12 мм;
• бетонная смесь;
• проволока для вязки арматуры сечением 1,2-1,4 мм;
• гидроизоляция;
• утеплитель для ростверка;
• доски для опалубки.

Кроме этого понадобится стандартный набор инструментов: рулетка, лазерный или обычный строительный уровень, виброоборудование для уплотнения бетона и пр. Бетон для заливки скважин можно замесить самостоятельно или заказать на бетонном заводе.

Полезное видео

В данном разделе вы сможете ознакомиться с пособием по расчету свайно-ростверкового, плитно-свайного, а также свайно-ленточного фундамента:

Кол-во блоков: 27 | Общее кол-во символов: 25861Количество использованных доноров: 7Информация по каждому донору:

1. : использовано 5 блоков из 11, кол-во символов 4537 (18%)
2. : использовано 2 блоков из 6, кол-во символов 3962 (15%)
3. : использовано 2 блоков из 4, кол-во символов 2179 (8%)
4. -f/: использовано 7 блоков из 14, кол-во символов 6238 (24%)
5. -voprosy/: использовано 2 блоков из 4, кол-во символов 2779 (11%)
6. -svayi/: использовано 2 блоков из 3, кол-во символов 2387 (9%)
7. : использовано 3 блоков из 6, кол-во символов 3779 (15%)
