Фундамент сборный стаканного типа: особенности и область применения

Назначение и особенности

Столбчатые фундаменты под колонны стаканного типа (или столбчатый каркас — еще одно распространенное название технологии) используют в основном при строительстве малоэтажных зданий, промышленных площадей. В большинстве случаев таковыми являются различного рода постройки в сельскохозяйственной отрасли или малых промышленных предприятий. Еще пример подобных решений активно применяют тогда, когда делают монтаж каркасов в подвальных помещениях зданий.

Столбчатый фундамент для колонн устанавливают на устойчивых грунтах, при этом стоящие конструкции позволяют выдерживать большую нагрузку на опирание.

Пример их применения хорош еще тем, что они имеют низкую степень водопроницаемости. Эти параметры контролируются по ГОСТ и ГОСТ (эти же стандарты нормируют и армирование металлических сеток, и ряд других качественных промышленных характеристик).

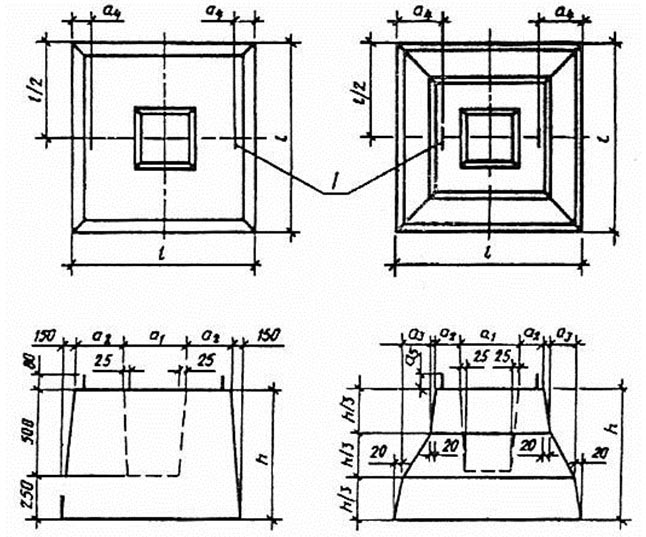

Сам стакан такого основания(или еще пример — «башмак», как его называют), представляет собой ступенчатый квадрат на который происходит опирание, который имеет суженную верхнюю часть и более расширенную нижнюю. Размеры стаканов изготавливаются по ГОСТ 24476-80. При этом их минимальные размеры равны 1200 мм, а максимальные — 2100 мм.

Для таких конструкций берутся железобетонные колонны, которые имеют поперечное сечение 300×300 и 400×400 мм.

Пример того, что фундамент стаканного типа включает в себя:

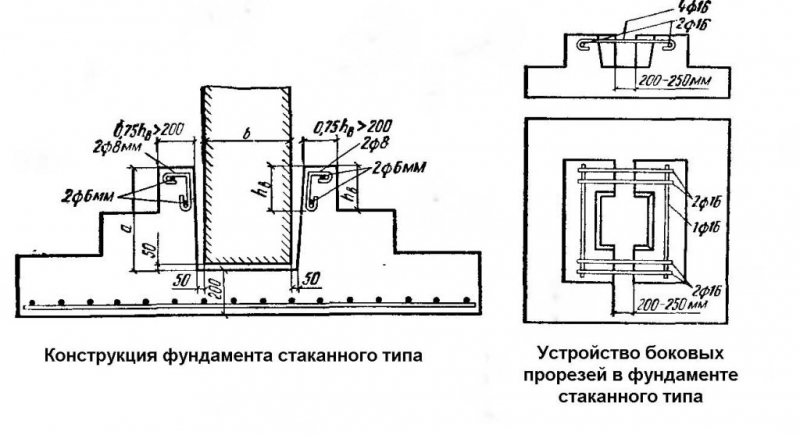

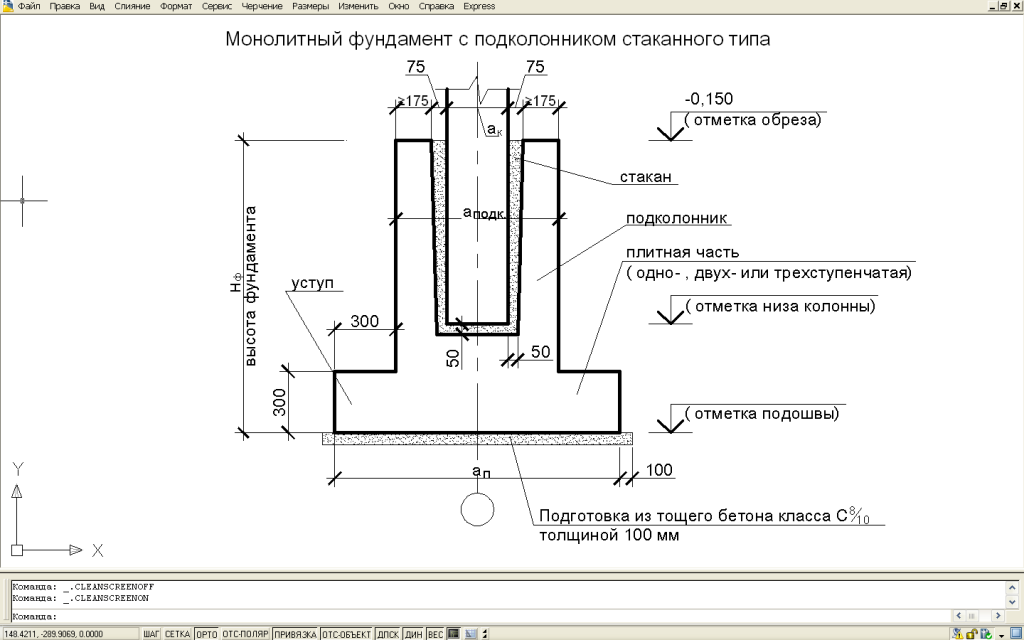

1. Подколонник (сам стакан).
2. Плита (основа стакана).

Стакан фундамента

Конструкции могут различаться в зависимости от места работ, то есть нагрузки, структуры грунта и от того, как происходит монтаж. Сделав необходимый расчет, выбирают подходящие габариты элемента.

Типы конструкций могут отличаться по таким критериям как:

• метод стыковки «башмака» с колонной;
• высота подколонников;
• сумма плит оснований (то есть 1 или 2).

Что касается способа стыковки, то он зависит от того, какие материалы будут использоваться при создании столба. Так, например, устройство стыковки или крепление металлических колонн к стакану отличается от метода стыковки железобетонного столба. В России при строительстве железобетонные колонны с «башмаком» принято соединять при помощи бетонов марки М 200 или М 400.

к оглавлению ↑

Основные преимущества

1. Колонны стаканного фундамента обеспечивают значительную устойчивость всего строения, при этом их монтаж занимает весьма сжатые сроки (ввиду простоты конструкции самих «башмаков»);
2. Можно сэкономить на строительстве стаканного основания дома. Для этого нужно не только правильно рассчитать основные размеры элементов, но и учитывая самые разные факторы. Например, изделия могут отличаться маркой прочности, иметь разную массу, форму. Важно подобрать несущую способность в соответствии с проектными нагрузками, это позволит построить долговечный фундамент.

Требования к фундаменту

Устойчивость достигается при условии грамотного расчета ландшафтного рельефа местности и климатических особенностей. Стабильность и прочность к температурным перепадам эксплуатируемого здания достигается за счет:

• Правильности выбора вида основания.

• Использование качественного сырья.

• Профессиональная гидроизоляция.

Высокая функциональность и экономичность получается из-за:

• Технически безошибочного проекта.

• Грамотного подключения коммуникационных систем.

• Слаженных действий строительной бригады.

• Учёт движения подземных вод, уровня промерзания и пучинистости грунта.

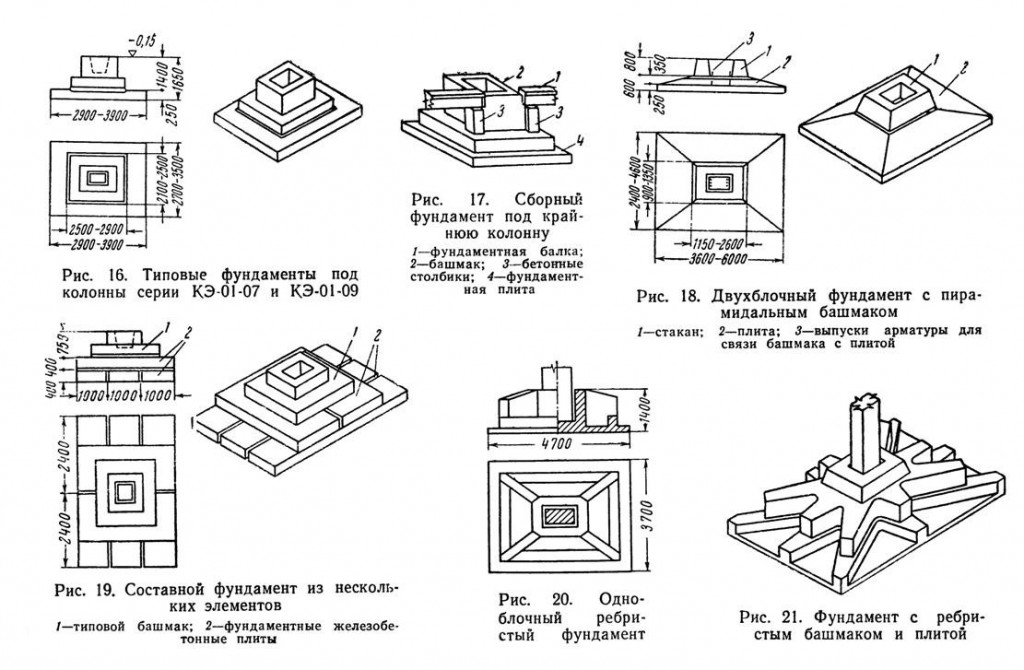

Фундамент сборный стаканного типа – конструктивные особенности

При устройстве полупроходных и проходных коллекторов, а также столбчатых фундаментов промышленных и гражданских зданий, в большинстве случае используются сборные фундаменты стаканного типа, хотя при необходимости воспринимать значительные нагрузки или при наличии грунтов с определенными физико-механическими характеристиками, применяются фундаменты в монолитном исполнении.

При возведении промышленных и гражданских зданий используются квадратные фундаменты сборные стаканного типа по ГОСТ 24476-80 размерами в плане от 1200×1200 мм до 2100×2100 мм и высотой от 750 до 1050 мм.

В случае устройства перекрытия заглубленных коллекторов по колоннам, строительные компании Москвы и Московской области на нашем заводе – ЖБИ-4 могут приобрести фундаменты стаканного типа с подошвой 1300×1300 мм и выстой 650 мм под колонну 300×400 мм.

При необходимости изменения геометрических размеров, устройство фундаментов стаканного типа производится по индивидуальным чертежам железобетонных изделий, разработанных проектировщиками с учетом реальных инженерно-геологических условий и напряженно-деформированного состояния каркаса здания в целом.

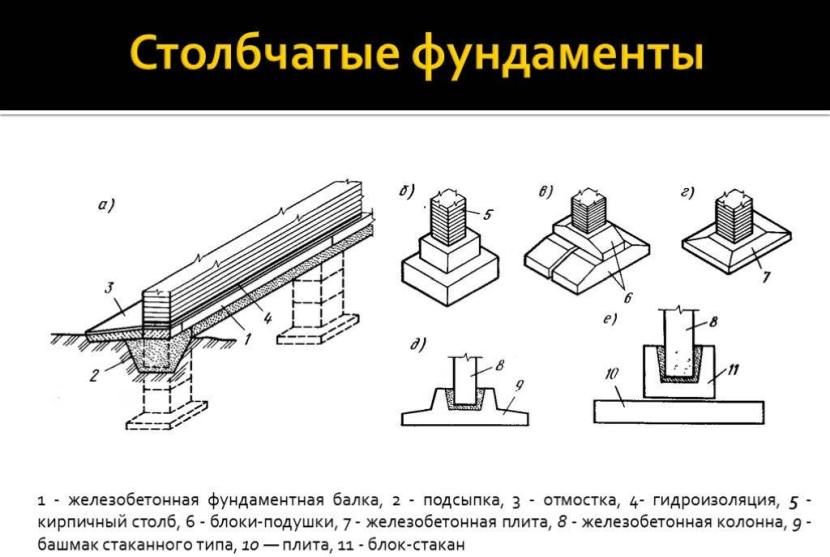

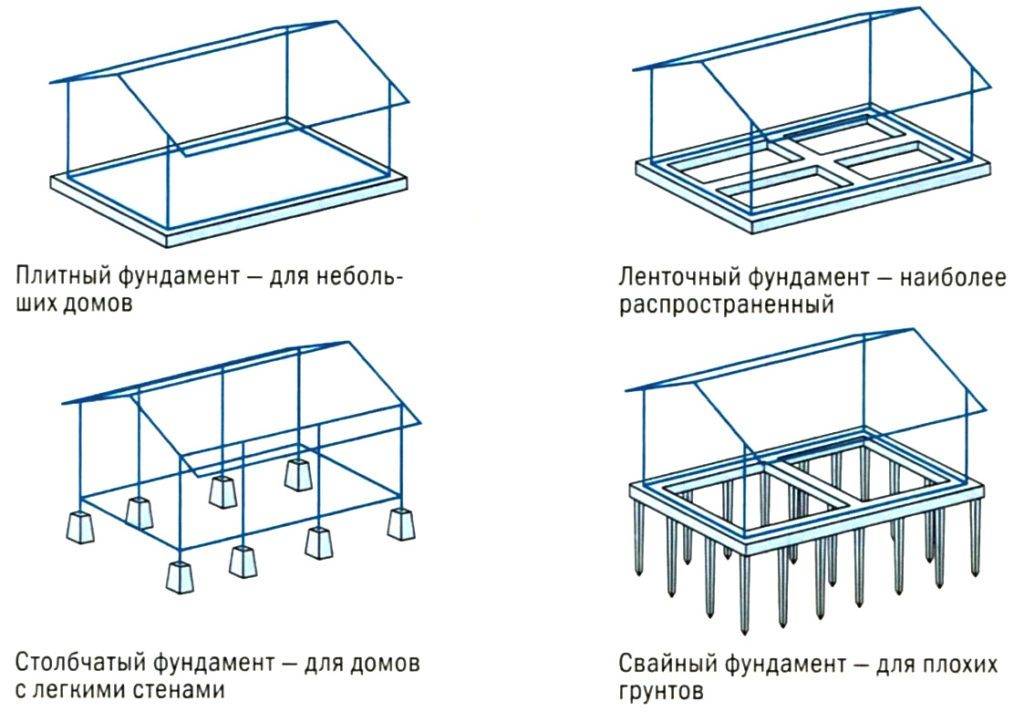

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Различные способы обустройства столбчатого фундамента

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

• железобетон;
• бутобетон;
• блоки;
• кирпич;
• натуральный камень;

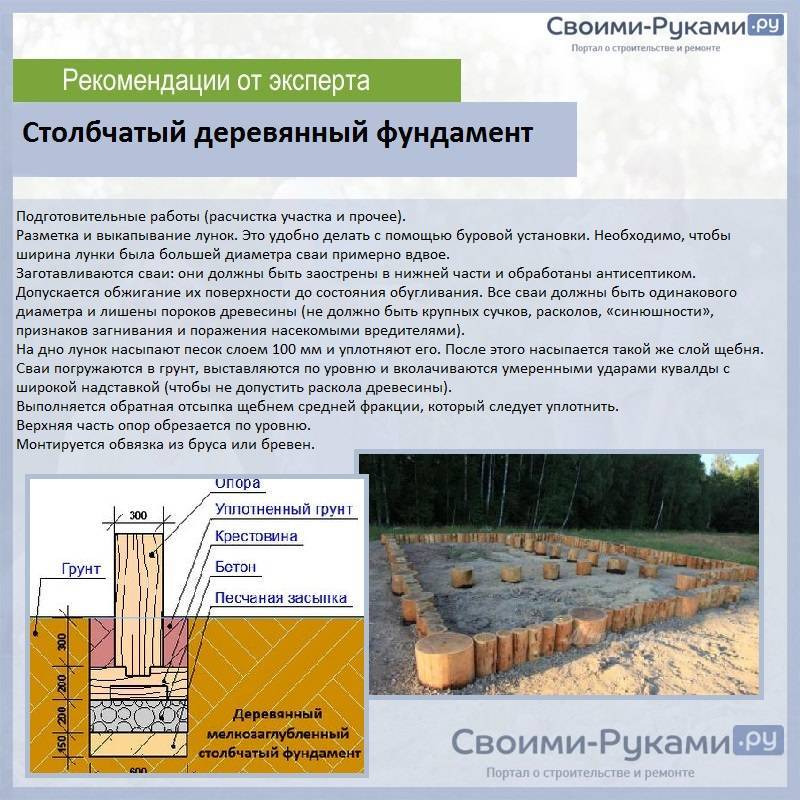

• дерево;
• трубы: асбестовые или пластиковые.

Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

По глубине заложения столбчатые основания делятся на три основных типа:

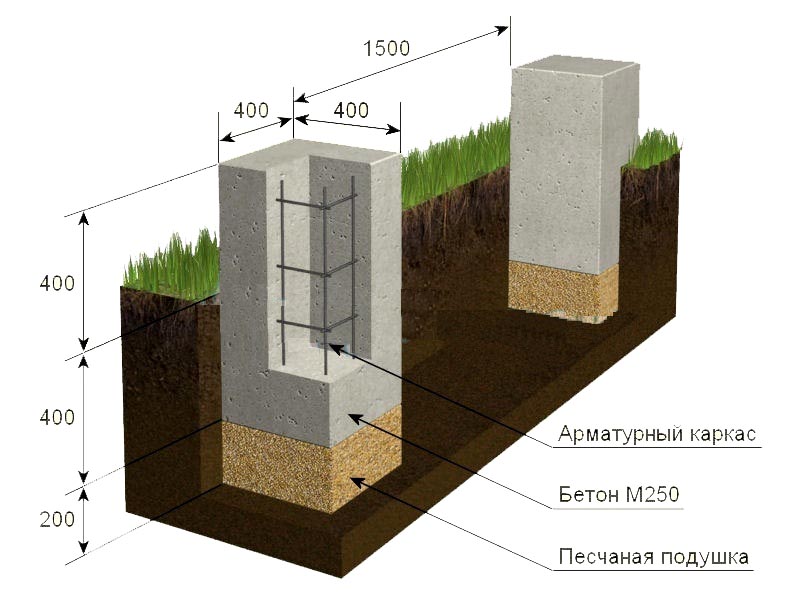

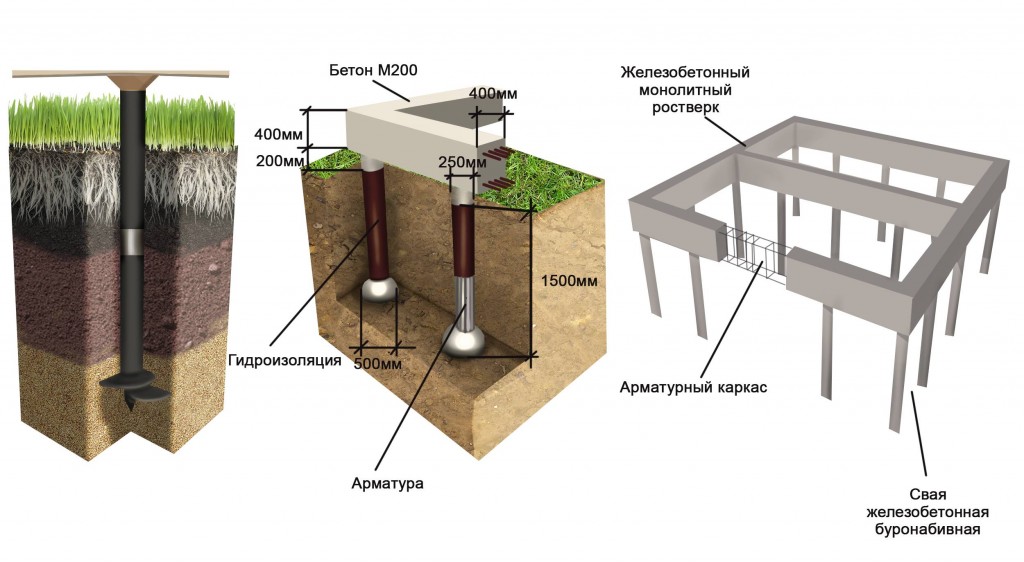

Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм

Технические параметры материалов

При изготовлении столбчатых фундаментов немаловажное значение имеют свойства строительных материалов и компонентов, а также правильность их использования. Таблица прочности бетона Самые востребованные марки цемента для изготовления бетона это М400 и М500. Они в зависимости от рецептуры и ГОСТ 26633-2015 дают бетон прочностью от класса В15 (марка М200) до класса 22.5 (марка М300), наиболее подходящий для изготовления столбиков и ростверковых балок. Для армирования используют горячекатанную стержневую круглую сталь класса A-I, A-II, A-III (ГОСТ 5781-82).

Щебень (размолотые и отсеянные до нужной фракции отходы карьерного производства камня) должен быть с однородной структурой, цветом и плотностью. Это относится ко всем видам. Допускается использование гравия — морской или речной окатанной гальки.

Самый лучший кварцевый песок для бетона — это промытый морской или речной.

Важно: перед употреблением карьерного песка его нужно проверить на содержание минеральных растворимых включений, вредно воздействующих на бетон.

Металлические изделия — арматура, металлопрокат, не должны иметь следов коррозии, искривлений геометрических размеров и других видов дефектов. Перед употреблением они должны пройти агтикоррозионную обработку. Хвойная древесина для горизонтальных несущих балок в виде калиброванных бревен или брусов не должна быть поражена грибком, гнилью, плесенью быть зараженной древоядными насекомыми. Также она не должна иметь пороков, таких, как косослойность или повышенная сучковатость. Перед использованием должна быть подвергнута биологической обработке антисептиками, а также антипиренами, препятствующими быстрому возгоранию и поддерживанию горения при воздействии открытого пламени.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. ©

Пошаговая инструкция по возведению фундаментов из блоков

Ленточный фундамент из блоков

Учитывая, что бетонные блоки фбс теперь пользуются большой популярностью, то и сборные фундаменты с них встречаются на каждом шагу. Ведь с блоков можно возвести не только небольшие административные или жилые здания, но и достаточно громоздкие хозяйственные постройки.

Но многие застройщики, особенно в частном секторе, желают иметь здания с подвалами или техническими цокольными этажами и для таких целей отлично подходят ленточные фундаменты с блоков фбс.

Учитывая, что большинство застройщиков не обладают достаточным уровнем знаний по возведению таких оснований, то существует пошаговая инструкция, в которой четко поэтапно рассмотрены все ключевые моменты из строительства таких конструкций.

Преимущества бетонных блоков

Устройство сборного ленточного фундамента из блоков ФБС.

Даже обычную бытовку сделать их таких заводских конструкций не составит труда.

Ведь такие конструкции универсальны, при возведении небольших хозяйственных зданий используются относительно легкие блоки с габаритными размерами 20х20х40 см, а они не отличаются большой массой и могут устанавливаться двумя людьми своими руками без использования механизированной техники.

Основные преимущества фундаментов из блоков фбс:

• Все блоки производятся в заводских условиях со строгим контролем качества продукции;
• С их помощью легко возвести обычную бытовку или жилое здание малой высоты;
• Такой фундамент прост в монтаже и все работы можно сделать в кратчайшие сроки своими руками;
• Отличные морозостойкие характеристики блоков, они отличаются прочностью, и нет нужды для малых зданий использовать дополнительное армирование конструкции;
• Большой выбор размеров блоков, а самые популярные и дешевые остаются конструкции с размерами 20х20х40 см.

Поэтапная инструкция по возведению блочных фундаментов

Рассмотрим из каких этапов состоят работы по возведению основания дома или здания из блоков

Выбор типа фундамента

Столбчатый фундамент из блоков 20х20х40

Для бытовок отлично подходят ленточные и столбчатые типы фундаментов.

В большинстве случаев, блоки фбс используются при возведении ленточных фундаментов, ведь тут легче их устанавливать и фиксировать. К тому же размеры 20х20х40 см позволяют создавать промежуточные ответвления, пересечения стен и даже резкие угловые повороты конструкции несущих стен.

Такие основания используются под бытовки, индивидуальную компактную застройку, но могут также использоваться при возведении многоэтажных зданий.

Столбчатые фундаменты лучше использовать при возможном агрессивном воздействии грунтовых вод или при большой глубине промерзания почвы.

Соответственно, первый этап пошаговой инструкции предусматривает следующие действия:

• Разработка проекта застройки;
• Расчет массы будущего здания;
• Анализ состояния почвы и учет максимальной глубины промерзания грунта;
• Назначение будущего сооружения.

Выбор размеров блоков

Размер бетонного блока под фундамент

Учитывая, что блоки фбс производятся стандартных размеров, то и купить можно только конкретные типоразмеры.

Только при их выборе стоит помнить, что подбираются они в соответствии с толщиной несущих стен, поэтому не рекомендуется покупать меньшие по толщине конструкции, если стены больше.

Для сравнения, можно подобрать необходимые конструкции из следующего перечня:

• Высота: 200 мм, 600 мм и 300 мм.
• Длина: 200 мм, 500 мм, 900 мм, 1200 мм, 2400 мм.
• Толщина: 300 мм (для стен толщиной 250 мм), 400 мм (под стены 380 мм), 500 мм (для стен 510 мм), 600 мм (для стен 640 мм), 700 мм (для стен 770 мм).

Области использования

Этот тип фундамента наиболее эффективен для:

• инженерных объектов – мостов, переходов и переездов, сооружаемых над железнодорожными путями:
• инфраструктурных сооружений – подземных парковок, гаражей;
• строений на тепловых и электрических станциях;
• складских объектов, предназначенных для складирования материалов, заготовок, готовой продукции;
• небольших производственных зданий;
• одноэтажных спортивных, торговых, выставочных комплексов небольшого веса;
• жилых каркасных домов.

Если основание используется для строений из дерева, то количество этажей может достигать трех.

Металлические сваи

Для того, чтобы сделать фундамент из металлических свай, не нужно копать котлованы и делать дренаж. Они либо вкручиваются в отверстия, созданные ручным буром, либо сразу в грунт, и уходят глубоко внутрь земли.

Фундамент из металлических свай Источник

Для вкручивания свай необходимо, по крайней мере, два человека, так как это достаточно трудоёмкий процесс.

Для упрочнения и защиты внутренней стороны свай, в них заливают бетон. Сначала сваи вкручивают до необходимой глубины, следя за тем, чтобы они входили в почву строго вертикально. При этом, заранее делают верёвочную разметку, которая покажет, как залить столбчатый фундамент по уровню. Чтобы правильно залить столбчатый фундамент из металлических свай, используются специальные воронки – как на картинке ниже.

Воронка для заливки бетона Источник

В трубу устанавливают специальную воронку, которая облегчает процесс заливки. Когда трубы заполнятся бетоном, ему потребуется некоторое время, чтобы схватиться. Потом можно будет приварить площадки для установки ростверка.

Обустройство ям

Для проведения дальнейших работ вам понадобятся следующие материалы:

• песок;
• арматура;
• доски для опалубки;
• гидроизоляционный материал.

Сначала нужно засыпать в ямы песок и тщательно разровнять его. Песчаная подушка гарантирует равномерное распределение нагрузки на грунт. Толщина подушки – не меньше 10-15 сантиметров.

Армирование выполняется просто – в каждую яму помешается каркас из минимум 4 прутов арматуры толщиной в 12-16 миллиметров, на пропорциональном расстоянии, в основном в районе углов. Их количество и толщина зависит от будущей нагрузки на основу. Важный момент при армировании, это соблюдение защитного слоя, в грунте он будет равен 4 см – при отсутствии дополнительных защитных действий. Длина арматуры зависит от глубины ямы – верхний край должен возвышаться над землей на 10-15 сантиметров. Арматура значительно повышает характеристики бетона. Благодаря ей столбы могут выдерживать значительные нагрузки не только на сжатие, но и на изгиб. Особенно актуально это для участков с пучинистым грунтом. Вы можете быть уверены, что при эксплуатации столб не покроется трещинами и не потеряет изначальных качеств.

Следующий этап – установка опалубки. Для этого используются доски, фанера или ДСП. Опалубка может быть как съемной, так и несъемной. Если вам нужно сэкономить время, то лучше всего использовать несъемную. Но учитывайте, что она остается в земле и не может использоваться впоследствии. Поэтому, если для вас приоритетной является экономия средств, а не времени, следует пользоваться съемной опалубкой. В этом случае размеры ям следует дополнительно увеличить, чтобы можно было легко вытащить опалубку после схватывания бетона. Также съемную опалубку рекомендуется использовать при поочередной заливки ям.

Наконец, нужно обеспечить качественную гидроизоляцию. Для этого можно использовать гидроизол или обычный строительный полиэтилен. Он укладывается в опалубку и должен полностью покрывать стенки и дно. С одной стороны такая технология позволяет избежать потери бетонного молочка, что приводит к снижению качества готовых столбов. С другой – гидроизоляция будет защищать затвердевший бетон от грунтовых вод в процессе эксплуатации.

Когда работа завершена, можно приступать к финальному этапу строительства столбчатого фундамента своими руками.

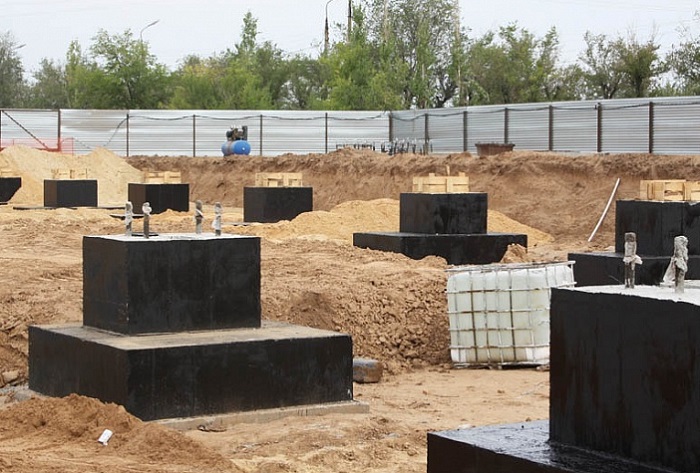

Фундамент стаканного типа под колонны (этапы строительства)

Дома с большой многоэтажностью каркасно-панельного типа чаще всего устанавливают на фундамент стаканного типа под колонны.

Другими словами на специальное столбчатое основание.

И у них имеются огромные отличие от монолитных фундаментов, которые используются для малоэтажных строений.

Неудивительно, что такое основание используют только при промышленном строительстве, ведь такая соборная конструкция будет практически невыполнима в бытовых условиях без специальных агрегатов.

Ведь по факту это заводская стаканная конструкция, которая ставится в котлован и уже в нее монтируются армированные колонны. А их также производят в заводских условиях.

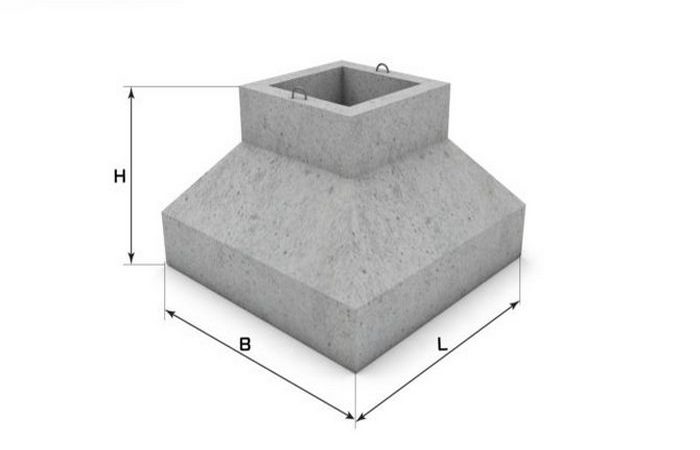

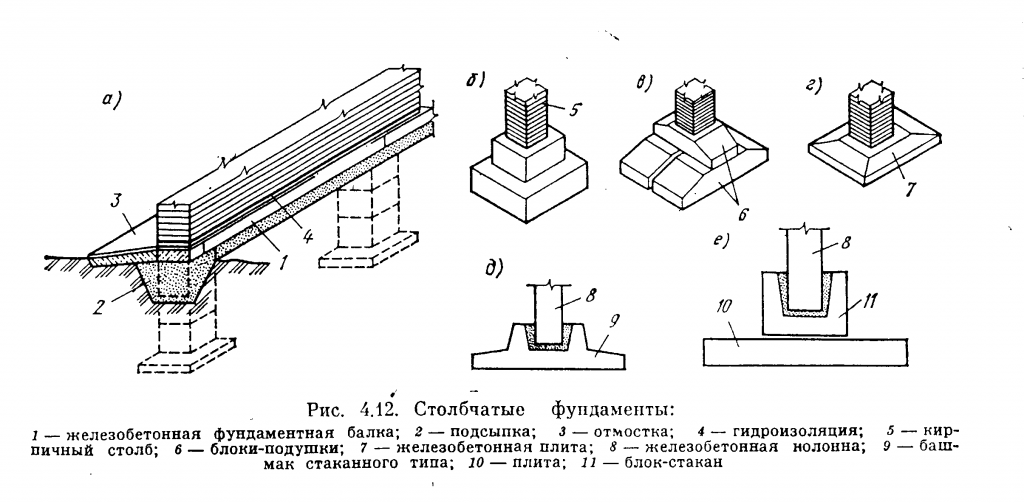

Что такое стакан?

В быту этот элемент строители именуют «башмаком», ведь и форма его непростая. По факту это несколько квадратных монолитов, которые по мере приближения к поверхности утончаются.

Размеры фундаментов для всех объектов идут сугубо индивидуальные и их расчет ведет специальное строительное бюро.

Но все они должны быть ориентированы на ГОСТ 24476-80. в нем прописано, что башмак может иметь минимальное значение нижнего квадрата в 120 см, а максимальное — 210 см.

В них устанавливают специальные колоны из железобетона, у которых сечение от 30 до 40 см.

Вот еще дополнение до статьи в видео:

Фундамент стаканного типа под колоны имеет свои преимущества:

• Феноменальная грузоподъемность;
• Практически полная инертность к влаге;
• Монтаж выполняется в самые короткие сроки при условии использования специальной техники.

Как они устроены?

Чаще всего такие остовы можно встретить при строительстве цехов для производства, больших хозяйственных построек, паркингов подземного типа.

Но чаще всего при возведении многоэтажных домов каркасного плана. Его формируют из двух основных элементов: плиты, которая является непосредственным остовом, и подколонников, так называемых, стаканов.

Важно! Такой фундамент может быть использован только в том случае, когда грунт относится к устойчивому типу, не имеет склонности к просадке и пучению.

Отличительные характеристики

Расчет по основанию ведется от того какая будет будущая нагрузка на остов и типа грунта, на котором будет возводиться строение. Главное отличие этого фундамента от других, наличие в нем присущих только ему элементов.

А они разнятся по высоте подколонника, количеству плит и способу состыковки башмака и колоны. Именно последний момент подвязан под материал, из которого произведена колонна.

Так, также металлические колоны имеют отличное от железобетонных колон крепление. Чаще всего железобетонные колоны садят на башмак с помощью раствора бетона с маркировкой 200 и 300.

Что об этом говорит ГОСТ?

Основные требования, которые озвучены в этом документе относительно фундамента стаканного типа под колонны, следующие:

• Бетонная смесь должна быть маркировкой не менее 200 и соответствовать ее характеристикам;
• Водонепроницаемость бетона должна маркироваться как В2;
• Порог водонепроницаемости всей конструкции не должен превышать пяти процентов;
• Готовые изделия можно поставлять на место строительства только после того как они наберут положенную им прочность;
• Создание армирующего пояса является обязательной процедурой, пруты должны быть покрыты бетоном толщиной в 30 мм;
• Если в конструкции после заливки торчит арматура, то это брак, который использовать запрещено;
• Трещины в конструкции превышающие показатель в 0,1 миллиметра требуют замены бракованной конструкции на новую;
• Если на изделиях имеются петли для монтажа их нужно срезать, но ни в коем случае не вбивать в конструкцию.

Такие остовы заграницей

Описанный выше способ крепления башмака и колонны применяется в основном на постсоветском пространстве. Заграницей технология немного разниться.

Так, венгры предпочитают делать такое соединение с помощью прутьев арматуры, впущенных в бетон.

Американцы используют сварку, чтобы соединить выпуски металлического стержня или крепят все на анкерные болты.

Между болтами и остовом закладывают плиту из стали, которая берет на себя функцию прокладки. А вот японцы за основу для колонны берут песчаную подушку, которая закреплена в железобетонной обойме, нужного размера.

Этапы строительства

Если речь идет о соборной конструкции для металлических колонн, то крепеж осуществляется только с помощью анкерных болтов. Болты сюда идут специальные, которые произвели на основе ГОСТа

Они должны полностью соответствовать расчетным параметрам. Допускаемое отклонение -/+ 0,02 см.

При монтаже на особом контроле находятся показатели совмещения осей стакана и разбивочной оси, отсутствия отклонения в песке для выравнивания и опорах.

Важно! Остов должен полностью лежать на основании подошвы всей площадью.

Технология монтажа имеет следующие этапы:

• Подготовка скважины;
• Формирование подушки из песка и гравия, ее трамбовка;
• Установка стакана с помощью подъемного крана;
• Аналогичный предыдущему процессу, но уже по колонне. Ее крепление на башмаке.

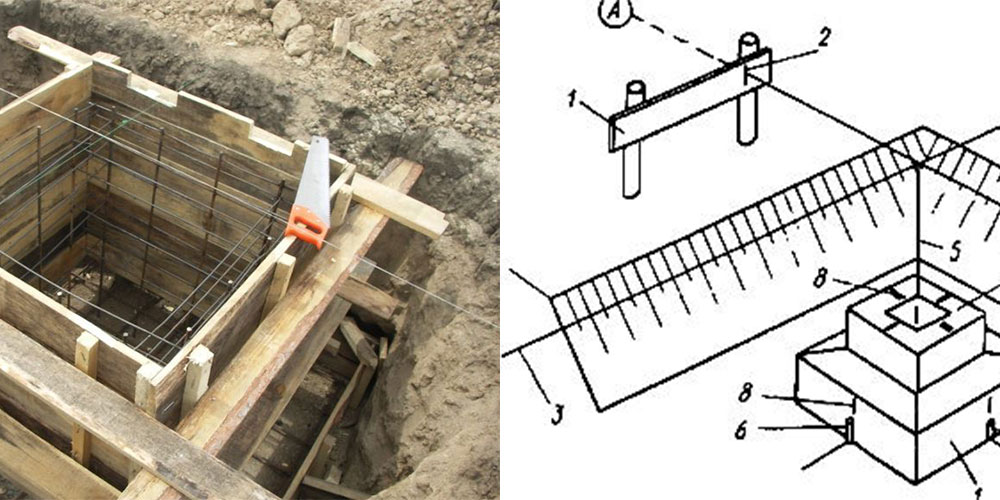

Монтируют ориентируясь только на оси, которые очерчены полосами на краях стакана. Их ставят сами строители перед началом работ любым красящим средством несмываемого типа.

Разбивочная ось должна обознаться с использованием струны, отвеса или проволоки и гвоздей. И именно совпадение оси на башмаке и разбивочной на колоне, свидетельствует о правильной установке.

Как видим конструкция более, чем монументальная. Это и неудивительно, ведь на ней будет к примеру стоять многоквартирный дом, в котором будут проживать сотни семей и их жизни зависят от того, насколько правильно был возведен фундамент.

Нередко бывает и так, что остов возвели сугубо по проекту, а вот уже в нем была ошибка. Итог в обоих случаях печальный.

Поэтому те, кто занимается такими серьезными и ответственными мероприятиями должны относится к своей работе с максимальной ответственностью.

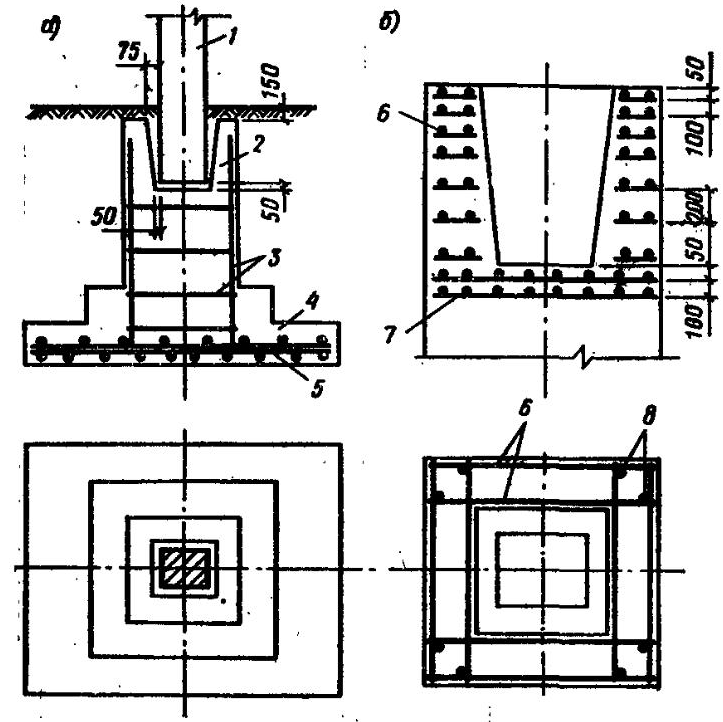

Устройство (схема)

Согласно нормативным документам фундамент стоит из следующих элементов:

1. Опорная монолитная железобетонная подушка с крупными размерами. Она может быть круглой или квадратной. Обязательна иметь верхний защитный гидроизоляционный слой. Изготовить подушку можно на стройплощадке или заказать готовые изделия у производителя. Основа укладывается на утрамбованный песчано-гравийный слой.

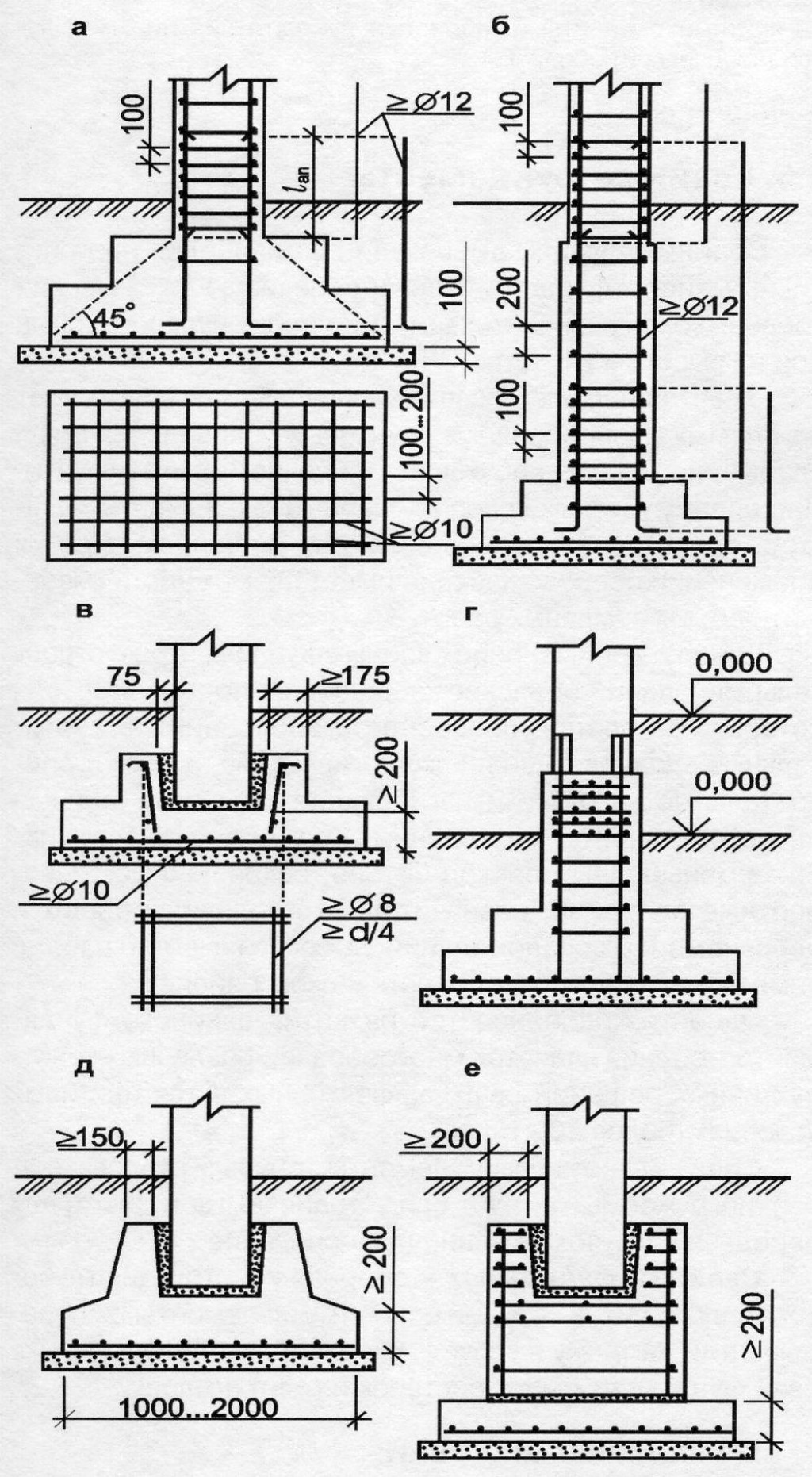

2. По центру основы монтируется железобетонный подстаканник. Имеет прямоугольную форму, отцентрированное углубление для установки опорного элемента. Обязательно происходит армирование стаканов в горизонтальном и вертикальном направлениях.
3. Далее в стакан устанавливается стальная или железобетонная опора. Сечение колонны может быть в форме квадрата или круга. При этом длина и размеры зависят от особенностей грунта и расчетных нагрузок.
4. Затем на опору устанавливается колонна. Она является главным несущим компонентом, берущей на себя основную часть нагрузок от будущих сооружений.

Сборные опорные подушки имеют форму в виде трапеции со скошенными боковыми гранями. Монолитные плиты — прямоугольную форму. Если изготовление фундамента происходит из монолитной плиты, то стакан также должен выполняться из монолита и быть единым целым с плитой за счет их общего армирования.

Столбчатое основание

Сравнительно недорогой, хорошо проявивший себя на сложных почвах столбчатый фундамент подходит для строительства легких деревянных строений. Технология возведения такого основания проста. В почве бурятся скважины, в которые помещается арматура и заливается цементом. Чтобы бетонное молочко не впитывалось в стенки скважин, неоходимо их гидроизолировать. Сделать это можно с помощью рубероида.

Фундаменты столбчатого типа делятся на заливные и забивные.

Первые изготавливаются путем заливки бетоном скважины, подготовленной с помощью ручного бура или специальной техники. Обычно глубина скважина ниже точки промерзания грунта.

Вторые — это сваи, которые забиваются специальной техникой, что приводит к удорожанию строительства.

Столбы основания должны быть такой длины, чтобы могли достигать несущих слоев грунта. Если на участке этого сделать нельзя, то используются висячие сваи, на них вся нагрузка падает на сцепление боковых стенок сваи с почвой. При изготовлении заливных свай наличие арматуры обязательно. Столбчатые сваи с ростверком, изготовленным по методу монолитного ленточного фундамента, служат надежным основанием для домов небольшой этажности.

К столбчатым относятся свайные фундаменты. Они широко применяются в промышленном и частном строительстве.

Типы свайных фундаментов зависят от расположения свай.

• Одиночные сваи применяются при строительстве легких деревянных домов.
• Ленточные — для строительства больших построек.
• Свайные кусты применяются для сооружения колонн, отдельно стоящих опор.
• Свайные поля применяются при сооружении многоэтажных построек.

Утепление фундамента

Утепление защитит подвальное помещение и полы нижнего этажа от промерзания. Оно также предотвратит появление плесени и позволит сэкономить на отоплении. Для утепления используются следующие материалы:

1. Пенопласт.

2. Пенополистирол.

3. Полиуретановая пена.

4. Керамзит.

Самым дешевым вариантом становится отсыпка керамзитом. Используются гранулы величиной от 20 до 40 мм. Материал не боится нагрузок, но легко впитывает влагу, а потому считается недолговечным.

Оптимальным соотношением цены и качества отличаются пенопласт и пенополистерол. Они выпускаются в форме листов, которые легко крепятся к поверхности.

Этапы строительства

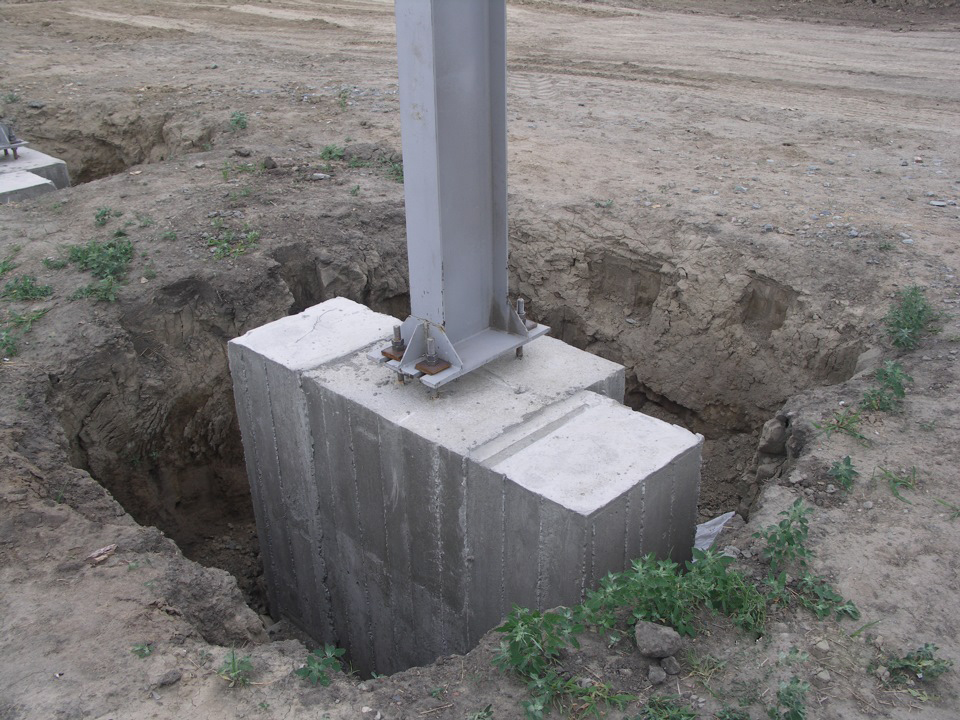

Если речь идет о соборной конструкции для металлических колонн, то крепеж осуществляется только с помощью анкерных болтов. Болты сюда идут специальные, которые произвели на основе ГОСТа

Они должны полностью соответствовать расчетным параметрам. Допускаемое отклонение -/+ 0,02 см.

При монтаже на особом контроле находятся показатели совмещения осей стакана и разбивочной оси, отсутствия отклонения в песке для выравнивания и опорах.

Фундамент должен полностью лежать на основании подошвы всей площадью.

Технология монтажа имеет следующие этапы:

• Подготовка скважины;
• Формирование подушки из песка и гравия, ее трамбовка;
• Установка стакана с помощью подъемного крана;
• Аналогичный предыдущему процессу, но уже по колонне. Ее крепление на башмаке.

Монтируют ориентируясь только на оси, которые очерчены полосами на краях стакана. Их ставят сами строители перед началом работ любым красящим средством несмываемого типа.

Разбивочная ось должна обознаться с использованием струны, отвеса или проволоки и гвоздей. И именно совпадение оси на башмаке и разбивочной на колоне, свидетельствует о правильной установке.

Как видим конструкция более, чем монументальная. Это и неудивительно, ведь на ней будет к примеру стоять многоквартирный дом, в котором будут проживать сотни семей и их жизни зависят от того, насколько правильно был возведен фундамент.

Нередко бывает, что фундамент возвели сугубо по проекту, а вот уже в нем была ошибка. Итог в обоих случаях печальный.

Поэтому те, кто занимается такими серьезными и ответственными мероприятиями должны относится к своей работе с максимальной ответственностью.

Разновидности оснований на опорах.

В современном строительстве кроме столбчатых используют и другие типы облегченных фундаментов с отдельно стоящими опорами. Это могут быть:

• свайные:
• забивные;
• свайно-ростверковые;
• буронабивные;
• винтовые;
• комбинированные;
• другие типы фундаментов с аналогичными свойствами.

Ранее мы писали подробный статьи про монолитный и свайный фундамент, пожалуйста ознакомтесь! Для столбчатых фундаментов после ручного отрытия котлованов под вертикальные опоры используют:

Монолит

Обычно так называют монолитный железобетон на портландцементе. Этот материал бывает как товарного (покупного) типа, доставляемый к мечту строительства в самосвалах или в миксерах на автомобильном ходу, так и самостоятельного приготовления в электрических бетономешалках шнекового или роторного типа. Исходя из того, что столбики являются центрально нагруженными они армируются соответствующим пространственным каркасом из арматурных стержней и проволоки с выпуском наружу. При использовании для горизонтальных балок металлопроката, их концы для жесткости можно связать с арматурными выпусками каркасов столбиков при помощи дуговой или газоацетиленовой сварки. Также можно поступить и с железобетонными балками, связав рабочую арматуру со столбиками.

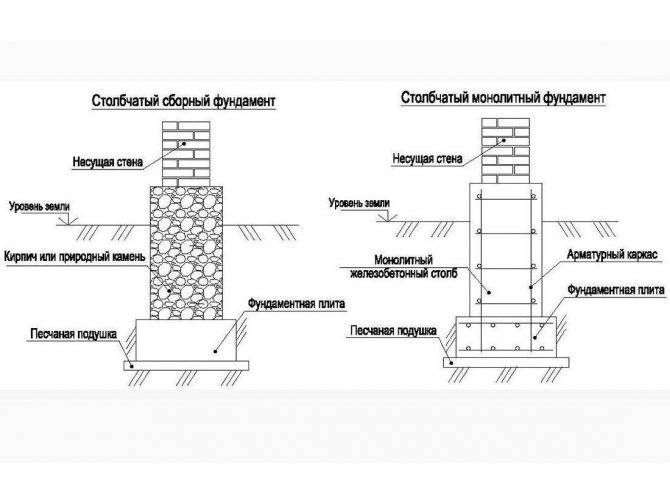

Устройство столбчатого железобетонного столба

Кирпич

Обыкновенный обожженный глиняный красный кирпич в период до 1917 года часто использовался для изготовления столбиков. Кирпич того времени, изготавливаемый путем выдавливания правильно перемешанной и сбалансированной глиняной массе, а также грамотно организованного обжига в кольцевых печах Гофмана, имели высокую плотность, пластичность и прочностные характеристики (после разборки старых построек встречается кирпич с прочностью, превышающей распространенные марки бетона, то есть выше 200 кг/см²), в то время как современный прессованный плохо обожженный кирпич с неоднородной внутренней структурой в своей массе едва дотягивает до прочности в 75 кг/см².

Из этого следует, что не стоит рекомендовать заменять железобетон на современный красный кирпич для столбчатых фундаментов.

Блоки

До появления железобетона (патент Монье, 1867 год, Франция, регулярное использование в строительстве – начало XX века) столбчатые фундаменты из каменных блоков были самыми распространенными. Сейчас блоки различают на:

• искусственные, изготовленные с использованием того же портландцемента с заполнителями в виде золы, шлаков, других отходов производственных процессов;
• натуральные;
• осадочные (известняк, ракушечник, доломит, туф и другие);
• вулканические (гранит, лабрадорит, габро).

Блоковый столбчатый фундамент

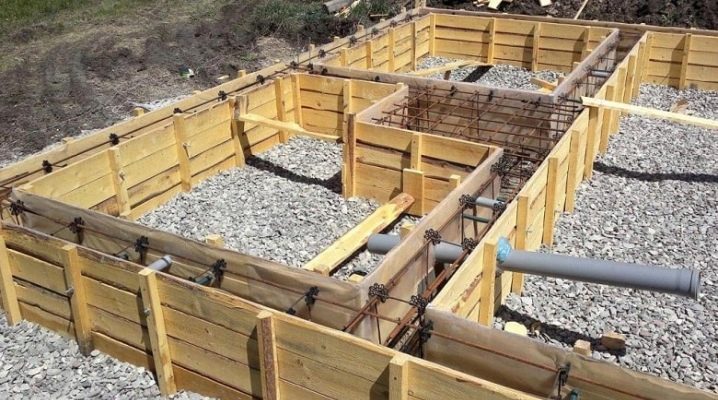

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

• Вид грунта.
• Его расчетное сопротивление.
• Линейные нагрузки.
• Глубину залегания.
• Ширину подошвы ленты.
• Назначение и особенности армирования.
• Возможность обустройства дренажа.

Схема обустройства дренажа ленточного фундамента Источник

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Заливка колонн

В готовую опалубку устанавливают арматуру и приступают к заливке раствора

После того как башмаки полностью просохнут, можно приступать к монтажу опалубки под колонны. Для этого используют доски нужной высоты. Материал между собой скрепляют хомутами или шпильками. Внутренние стенки опалубки лучше застелить рубероидом. Это позволит добиться гладкости стенок колонн и сохранить их невредимыми при снятии опалубки.

Важно: использование асбестоцементных или пенополистироловых труб в качестве опалубки нецелесообразно, поскольку все равно потребует дальнейшего утепления подземной части столбов. А это повлечет дополнительные расходы.

В готовую опалубку устанавливают арматуру и приступают к заливке раствора. Стоит помнить, что для приготовления качественной смеси раствора лучше использовать цемент марки не меньше М-200. При этом в холодное время года лучше добавить в бетонный раствор специальные пластифицирующие добавки, которые улучшат качество застывания бетона и увеличат температуру замерзания воды зимой. Однако лучше проводить монтаж столбчатого фундамента в теплое время года.

При заливке необходимо удалять все пузырьки воздуха из раствора. Для этого используют строительный вибратор или металлический штырь.

Важно: при трамбовке раствора необходимо избегать расхождения щитов опалубки и контакта вибратора с арматурой во избежание нарушения её конструкции.

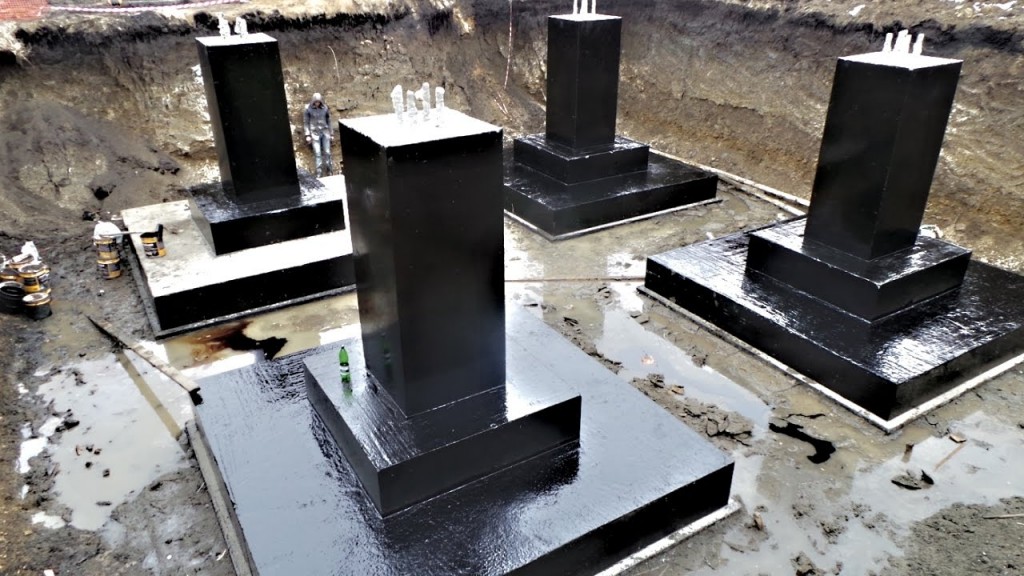

Цемент в опалубке при условии сухой погоды и постоянной температуры +20 застывает около недели. Лишь после полного застывания бетона можно снимать опалубку. При этом стоит знать, что снятие опалубки до высыхания раствора чревато нарушением стенок столбов, образованием трещин и сколов. Готовые столбы из железобетона нужно обработать гидроизоляционными материалами на всю высоту, включая башмак.

Как установить ростверк

Для того, чтобы равномерно распределить нагрузку по всем опорным элементам и по грунту, нужен ростверк. Ростверк – это горизонтальная обвязка монтируемых опор.

Ростверк поверх столбчатого фундамента Источник

Его начинают устанавливать после высыхания фундамента. Замеряется его высота, и если её недостаточно, то необходимо выравнивание. Выравнивают высоту с помощью цементно-песчаной смеси.

После её высыхания сооружают сборный или единый пояс:

Если делается сборный пояс, то элементы конструкции должны быть хорошо соединены обрезками арматуры. Обрезки соединяются монтажными петлями при помощи сварки или проволочными скрутками.

Потом устанавливают опалубку, каркас из арматуры и заливают все бетоном. После застывания бетона проводят гидроизоляцию, а пазухи ям засыпают грунтом.

Важно, чтобы от земли до ростверка было не меньше 10 см. Это скомпенсирует пучение грунта.
