Буронабивной фундамент с ростверком: технология и устройство

Особенности

Технология предусматривает наличие отдельно стоящих опор и связующего элемента — ростверка. Глубина заложения свай зависит от геологических условий на участке и конструктивных особенностей здания. Бурение скважин на большое расстояние позволяет увеличить площадь соприкосновения опоры здания с грунтом. За счет этого увеличивается трение. Такие фундаменты способны выдерживать большие нагрузки.

Устройство буронабивных свай обладает одним серьезным недостатком: все опоры работают по отдельности. Такой вариант увеличивает вероятность неравномерных осадок, которые опасны практически для всех видов зданий. Чтобы предотвратить разрушение стен, предусматривают железобетонный ленточный ростверк. Его армирование позволяет хорошо воспринимать изгибающие нагрузки и объединять все опоры в один фундамент. Технология изготовления ростверка может быть различной в зависимости от геологических условий.

Условия выбора технологии

Технология буронабивных свай с обсадной трубой является одной из наиболее безопасных в современном строительстве. Она применяется:

• на территории с очень плотной застройкой;
• на оползневых грунтах и участках со значительным уклоном;
• в местностях со сложными геологическими условиями (например, повышенной сейсмичностью).

Буронабивные сваи и типы: технология и … Буронабивные сваи и типы: технология и … Расчет буронабивных свай пример расчёта … Технология буронабивных свай

Использующаяся при установке обсадная труба обеспечивает безопасность свайных работ любой сложности. Она позволяет перекрыть горизонты плавунных грунтов и контролировать параметры скважины.

Технология устройства буронабивных свай с обсадной трубой является универсальной и может использоваться при закладке фундамента для зданий различной архитектуры и назначения. Такой метод применяется для жилых домов, производственных объектов, административных, торговых и иных сооружений. В силу своей высокой надежности он особенно востребован в транспортном и мостовом строительстве.

Что такое свайный фундамент?

Классический фундамент на сваях – это конструкция, состоящая из вертикальных опор, погруженных в грунт и связанных между собой ростверком. Верхняя обвязка в большинстве случаев делается в виде монолитной железобетонной ленты над поверхностью земли. Реже (для небольших и легких строений) она выполняется из деревянных или металлических балок.

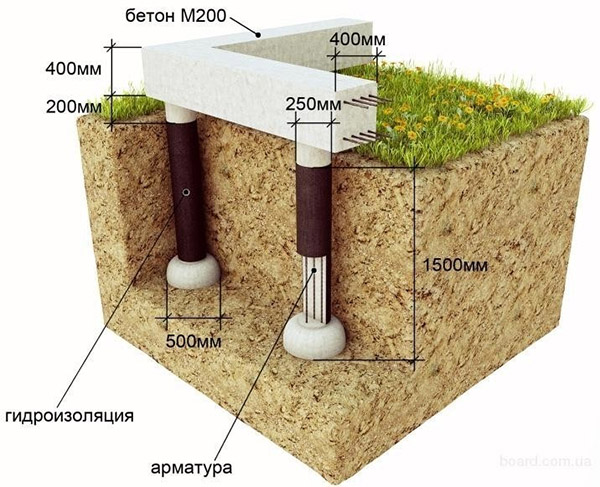

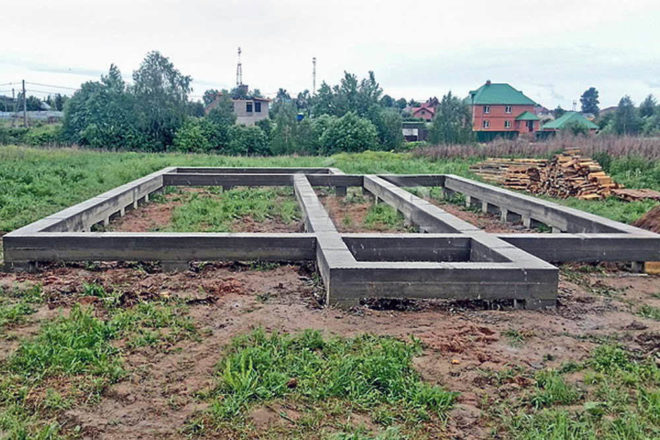

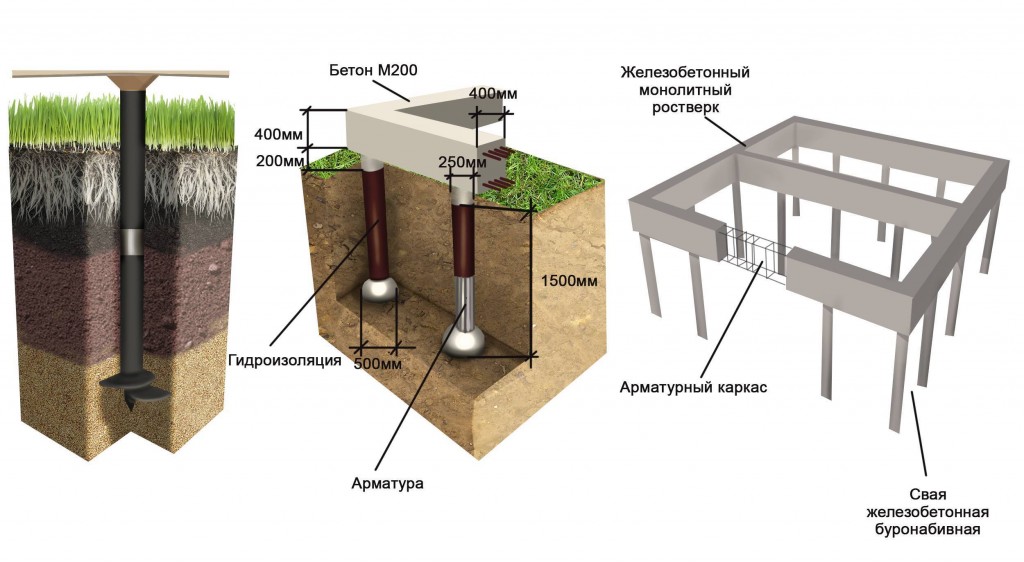

Рисунок 1. Конструкция и внешний вид свайно-ростверкового основания

Благодаря расположению ростверка над поверхностью земли, на него не воздействует морозное пучение и влага. А при погружении свай ниже уровня промерзания грунта, сезонные расширения и сжатия пластов почвы обходят стороной и их.

Наиболее часто свайному основанию отдают предпочтение при строительстве на плывучих, песчаных, торфяных и болотистых грунтах.

Типы БНС

Буронабивные сваи по характеру работы в грунте подразделяют на

• сваи-стойки
  • К стойкам относятся сваи, опирающиеся на практически несжимаемые грунты (скальные, крупнообломочные породы с песчаным заполнителем, пески гравелистые, крупные и средней крупности плотные, глинистые грунты твердой консистенции). Такие сваи передают нагрузку на грунт через пяту (сопротивление грунта по боковой поверхности ствола в расчетах их несущей способности не учитывается).
• висячие сваи
  • Висячие сваи, заглубленные в сжимаемые грунты, воспринимают нагрузку через боковую поверхность и пяту.

Для сооружения буронабивных свай (БНС) применяют: бетон по ГОСТ 26633-91 с осадкой конуса для различных способов укладки:

• 10…16 см – для метода вертикально перемещаемой трубы (ВПТ);
• 14…24 см – при укладке под напором;
• 3…7 см – при сбрасывании через бункер с направляющей трубой;
• арматурная сталь классов А-I, А-II, А-III по ГОСТ 5781-82 в соответствии с рабочей документацией.

На проведение работ разрабатывают ППР. Технология привязывается к местным условиям и зависит от геологического строения, конструкции фундаментов опоры, имеющегося оборудования и прочих факторов. При сооружении буронабивных свай должны соблюдаться требования нормативов. В настоящее время в России используют буровые машины японских и европейских фирм

• KATO
• BAUER
• JUNTTAN
• LIEBHERR, которые могут осуществлять ударное и вращательное бурение.

В России также начат выпуск буровых машин. В индексах буровых машин цифры обозначают максимальный диаметр обсадной трубы в мм. Для различных грунтовых условий применяют сменные рабочие органы буровых машин и дополнительное оборудование:

• ковшовый бур для бурения в сухих и обводненных нескальных породах и уборки разрыхленных скальных грунтов объемом 0,8…1 м³;
• шнековый бур для бурения в связных (глинистых) грунтах и рыхления полускальных;
• тяжелый ударный грейфер массой 3…8 т и объемом 0,5…0,8 м³ для бурения в песках и гравии;
• долото-ударное крестовое с зубьями или с прямыми резцами массой 3…8 т для скальных пород;
• адаптер-переходник для вкручивания, вдавливания в скважину (и извлечения) обсадных труб вращателем бурового органа при небольшой глубине и небольших сопротивлениях обсадки;
• буровой стол-механизм для погружения и подъема обсадных труб путем их качания (вращения) на угол 15…25° с одновременным вдавливанием или извлечением осевым усилием;
• инвентарные стальные плиты толщиной 40…50 мм, подкладываемые под буровой стол для возможности извлекать обсадную трубу с расчетным усилием на мягком грунте;
• вибропогружатели для погружения обсадных труб с приводом от базовой машины;
• уширители — устройства для увеличения площади опирания свай в пластичных глинистых грунтах и снижения эффекта разуплотнения грунта при бурении, например, буронабивные сваи Ø1,2 м могут иметь уширение Ø до 2,25 м при длине сваи до 40 м.
• При строительстве фундаментов мостов применяют технологию CFA (Continuous flight augers) устройства буронабивных свай с помощью бурошнековой установки с полым шнеком.

Забивные сваи с ростверком

Верхней частью свайного фундамента, задача – распределить тяжесть несущих компонентов сооружения, называют ростверком. Сбоку конструкция напоминает стол. Представляется рамой из железобетона, устанавливаемой под стенами здания; стоит на забивных сваях. Внешний вид ростверка – это балки, которые объединяются оголовками свай.

Ростверк на забивных железобетонных сваях

Сваи с ростверком используются при строительстве зданий с малым количеством этажей, бань, загородных домов, коттеджей. Вид конструкции при таком строительстве – это монолитная лента. Фундамент здания на ж/б сваях применяют в тех случаях, когда использование другого типа основания не является возможным. Если грунт слабый, необходимо передать тяжесть здания на более глубокие слои почвы. Именно с этой задачей справляются сваи с ростверком. Сложный рельеф располагает к постройке здания на сваях из железобетона. В таких случаях только этот вариант является возможным.

Типы ростверка на сваях ж/б

Классификация происходит в зависимости от технологии производства свай:

• Монолитные ростверки – тип, представляющийся лентой из бетона с арматурами, которая служит соединителем всех краев свай сверху. Сооружение такого ростверка ничем не отличается от ленточного фундамента. Лишь некоторые ситуации заставляют изготовить ростверк в виде сплошной плиты. Главное преимущество – возможность возведения свайного основания без серьезных затрат строительных материалов, времени и сил.
• Сборные ростверки. Монтаж происходит из обычных балок из железобетона. Берут определенное количество готовых элементов особой конфигурации (под ключ). После этого происходит замоноличивание.
• Сборно-монолитные конструкции изготавливаются путем комбинирования различных типов ростверков.

Мы всегда используем на практике только первую технологию производства работ. Именно монолитный тип самый надежный. Нет лишних стыков и соединений. Соответственно, нет риска возникновения деформаций, трещин и прочих неприятных последствий.

Преимущества применения забивных свай с ростверком

• Возможность формирования на разных типах грунта;
• Трата времени на работу с землей сводится до минимума;
• Возможность выполнения свайного основания с ростверком даже зимой;
• Гарантирована способность выдерживать высокие нагрузки несущих элементов здания;
• Стоимость подобного основания куда ниже, чем, например, у ленточного аналога.

Монтаж такого типа фундамента осуществляется путем ввинчивания или забивания (в зависимости от типа) свай в грунт на необходимую глубину. Затем, чтобы верхние концы были на одинаковом уровне, их подрезают с помощью болгарки или отбивают отбойником.

Области использования забивных свай с ростверком

В основном, применение распространено на проблемных грунтах с высоким содержанием глины. Но и в обычных условиях, благоприятных к другим типам фундамента, сваи с ростверком встраиваются отлично. Потому строители нередко прибегают именно к этому типу основания.

Кстати, в редких случаях возможно применение и такого материала, как швеллер. Чаще всего он применяется в купе с винтовыми опорами. В этом видео запечатлен один из наших монтажей, где материалом для ростверка забивного фундамента послужил именно швеллер:

Свайный фундамент ростверкого типа — что это такое

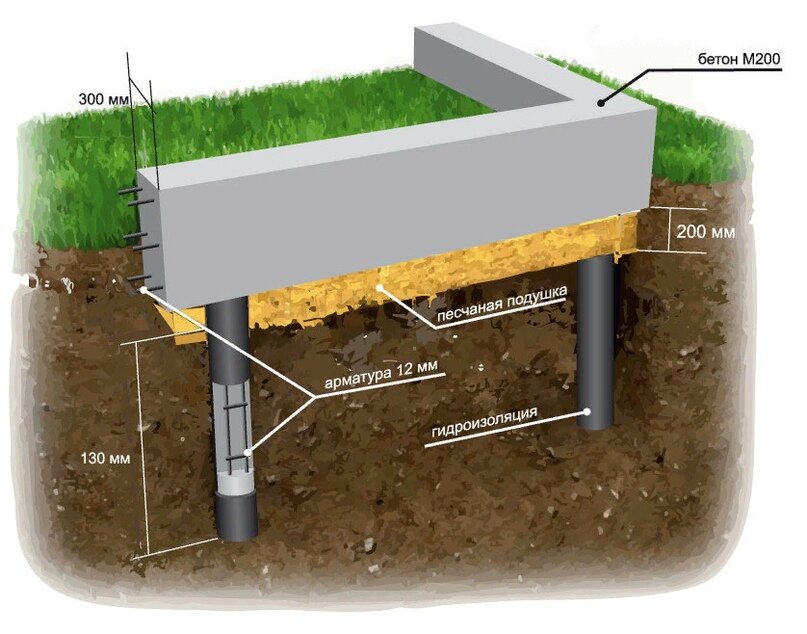

Свайно-ростверковый фундамент – это система, состоящая из свай и объединяющей монолитной плиты. Сваи вбиваются в землю ниже уровня промерзания почвы, их надземная часть объединяется с помощью ростверка (оголовка или обвязки). Последний представляет собой деревянную, металлическую или армированную бетонную ленту, которая располагается на грунте или чуть выше поверхности земли.

Благодаря ростверку сваи получают равномерную нагрузку от здания, в результате чего в стенах не образуются трещины и разломы.

На практике используют разные типы ростверка: сборный, монолитный железобетонный, сборно-монолитный. Первый является по своему строению конструкцией из нескольких свай, которые укреплены металлическим каркасом.

Железобетонный ростверк – это монолитная плита из бетона, которая заливается непосредственно на строительной площадке. Сборно-монолитный вид представляет собой нечто среднее между двумя первыми разновидностями ростверка. Его элементы изготавливают на заводе, а на стройплощадке их устанавливают на сваи и соединяют при помощи замков и шпоночных креплений.

Какие бывают виды фундамента

Опоры, которые выбирают для устройства основания, отличаются по своему качеству и способу установки в грунт. Это положено в основу классификации свайного фундамента с ростверком. Выделяют три типа:

1. Винтовой.

2. Буронабивной.

3. Забивной.

Для винтового типа используют трубы из металла. Внутреннее пространство трубы заполняют раствором. Это придает большую устойчивость сваям во время эксплуатации здания. Работы по вкручиванию стального «винта» в грунт проводят вручную или с использованием техники.

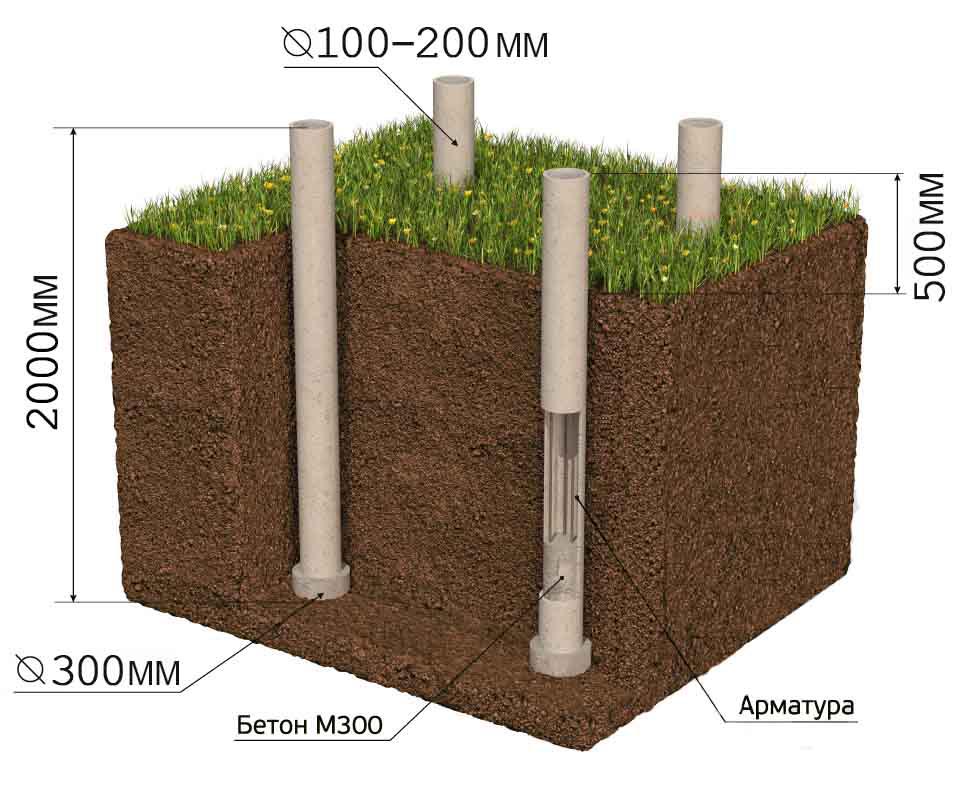

Буронабивной тип подразумевает заливку бетонного раствора в заранее подготовленную скважину. Углубление делают с помощью бура и предварительно армируют. Буронабивной фундамент с ростверком ценится за высокую прочность и устойчивость.

Для возведения крупных объектов чаще используют забивной фундамент. Опоры погружают в грунт ударным или вдавливающим методом. Для забивания столбов используют специальные сваебойные гидравлические, паровоздушные машины или дизель-молоты. Альтернативой является заливка железобетонных опор в готовые скважины.

Фундаменты отличаются также уровнем расположения ростверка. Он может быть заглубленным, наземным и приподнятым. В последнем случае минимальная высота обвязки над землей равна 30-40 см. Заглубленный ростверк востребован при строительстве тяжелых кирпичных или газобетонных зданий.

Разнообразие типов свай

Для свайно-ростверкового фундамента используют разные виды опорных элементов. Они отличаются строением, материалом и способом установки. По качеству различают деревянные, металлические и железобетонные опоры.

Столбы из дерева применимы, если для самой конструкции используется древесина. На таких опорах устойчиво стоят дачные домики, бани, сараи, беседки. Деревянные сваи могут монтироваться поштучно или в связке по 3-4 столба.

Сваи из металла бывают винтовые, реже — забивные. Опора выглядит как металлический столб с заостренным или винтовым наконечником. Более крепкими и долговечными считаются сваи с литым наконечником. Приварной конус несколько уступает по техническим характеристикам. Стальная поверхность трубы покрыта антикоррозионным составом, который защищает металл от разрушения во влажном грунте.

Железобетонные свайные изделия производят из прочного бетона, армированного металлом. По несущей способности они превосходят металлические и, тем более, деревянные. На срок службы опор влияет качество используемого бетона. Железобетонные сваи могут удерживать вес до 60 тонн.

По технологии установки опоры делятся на три категории: винтовые, забивные, буронабивные.

Cвайный фундамент с ростверком

Компания «Фундамент №1» предлагает строительство свайного фундамента с ростоверком под ключ по выгодным ценам в сжатые сроки. Благодаря наличию собственной установки по забивке свай и опытной бригаде, мы беремся за выполнение даже самых сложных проектов и можем гарантировать качество выполнения работ и соблюдение сроков.

Уточнить стоимость работ по устройству фундамента с ростверком на сваях и получить консультацию можно, позвонив по телефону +7(495)532-84-38, либо отставив сообщение с формы обратной связи.

Обвязка свайного фундамента – процедура, которая обеспечивает повышенную прочность конструкции и здания. Она выполняется с использованием горизонтальных железобетонных балок – ростверков. Такой вариант оптимален для большинства объектов: кирпичных, газобетонных и пеноблочных зданий. Рекомендуется использовать ростверк на сваях и для тяжелых (например, двухэтажных) построек из дерева и СИП-панелей.

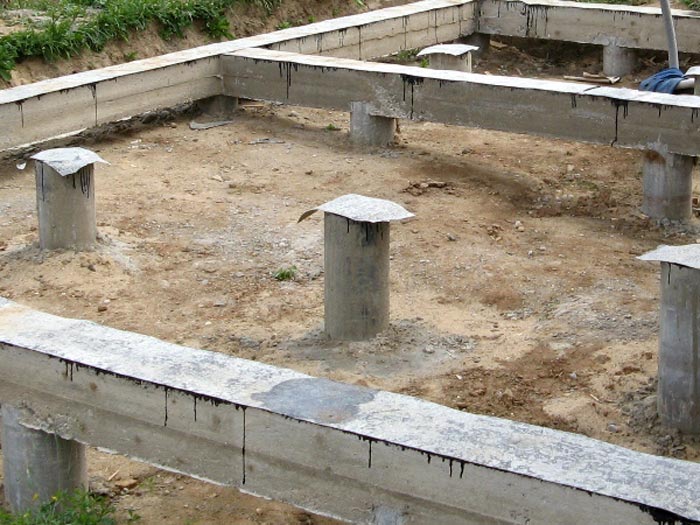

Свайно-ростверковый фундамент

Использование ростверка на сваях превращает фундамент в ленточный тип. Ведь, в отличие от других видов обвязки, ростверковая располагается поверх опор, последовательно соединяя их друг с другом, что еще больше увеличивает прочность конструкции. В качестве ростверка может использоваться металлопрокат с профилем (например, швеллеры) или плиты. Во втором случае обеспечивается создание основания под зданием, что повышает стоимость, и прочность.

По способу создания ростверк может быть:

• Монолитным, изготавливаемым путем заливания бетона в опалубку;
• Сборным, для создания которого используются готовые металлические или железобетонные изделия, соединяемые с опорами при монтаже.

По высоте расположения обвязку свайного фундамента ростверком делят на три типа:

1. Висячий. Располагающий на уровне выше 100 мм от поверхности земли. Допускается использование такого варианта для небольших построек и на глинистых илипесчаных грунтах. Недостаток ростверка заключается в необходимости утепления пустот между балками и землей;

2. Наземный вариант. При создании которого подошва расположена на уровне поверхности грунта, без заглубления и без подъема. Применяется на грунтах с пучинистостью (изменением объема в результате промерзания), так как при установке на других типах почвы ростверк может треснуть и даже оторваться от свай;

3. Заглубленный. Нижняя часть такого ростверка заглубляется ниже поверхности земли, что увеличивает расходы на фундамент. Однако для тяжелых зданий он может оказаться единственным подходящим вариантом. Рекомендованная глубина заложения – ниже уровня промерзания почвы для пучинистых грунтов и 20–30 см для остальных. Сваи изготавливают из железобетонных конструкций высотой до 40 см и шириной 300–400 мм, в зависимости от параметров несущих конструкций.

Где применяется фундамент

Фундамент с ростверком на сваях применяют при наличии на участке проведения строительных работ проблематичных видов грунта, больших перепадов высот (от 1 метра и выше) или возможности затопления местности паводковыми водами. На твердых почвах использование ростверкового основания обеспечивает скорость строительства и возможность устройства между опорами подвала.

Благодаря высокой несущей способности свайные фундаменты с ростверком могут выдержать и постройку из дерева, и тяжелое многоэтажное здание. Однако чаще такой вариант встречается при возведении деревянного, каркасного или щитового сооружения.

Этапы работ по устройству ростверка на сваях

Устройство ростверкового свайного фундамента выполняется в 3 этапа:

1. Выполнение разметки для опор;

2. Установка свай с помощью соответствующего способа (буронабивного, набивного или забивного);

3. Выполнение обвязки ростверком по выбранной технологии (заливка в опалубку или сборка из железобетонных конструкций).

Плюсы и минусы технологии

Главные особенности фундамента с ростверком:

• Сниженная на 30–40% по сравнению со швеллерной обвязкой цена;
• Прочность и коррозионная стойкость;
• Уменьшение теплопотерь благодаря сокращению площади соприкосновения с промерзшей землей;
• Возможность возведения фундамента в зимний период;
• Минимум затрат времени на сам процесс (не считая застывания).

Минусом метода можно назвать увеличение срока возведения здания за счет необходимости ждать, пока затвердеет бетонный раствор (до 30 дней, в зависимости от температуры окружающей среды). Устранить этот недостаток, увеличивая при этом цену, позволяет использование сборных конструкций или металлопроката.

Цена фундамента с ростверком

Узнать стоимость

Технология

Произвести расчет и выполнить обустройство фундамента с буронабивными сваями несложно своими руками. В этом случае необходимо запастись следующим инвентарем:

• садовый бур, благодаря которому можно будет просверлить в почве цилиндрические ямы;
• лопаты для работы с грунтом и для замешивания бетона;
• необходимые инструменты для разметки;
• УШМ для порезки арматуры, крючок для ее обвязки, инструменты для гибки;
• строительный вибратор.

Когда вы будете создавать буронабивной фундамент с ростверком, то нужно позаботиться об инструментах для укладки и снятия опалубки.

Речной песок фильтруется или нет, можно узнать из данной статьи.

Как применяется карьерный песок, указано здесь.

Песок строительный гост 8736 93, выглядит так: -materialy/pesok/stroitelnyj/

Все строительные мероприятия выполняют согласно такой последовательности:

1. Очистить территорию от мусора, высокой растительности.
2. Произвести размету. Здесь необходимо принимать во внимание количество и расположение опорных элементов, при этом расстояние между ними не должно быть больше 3 м. При постройке каменного дома на слишком подвижной почве необходимо уменьшить это значение до 2 м. Необходимо обеспечить такое расстояние между опорами, чтобы ростверк не смог прогнуться.
3. Сделать яму. Вырыть ее можно своими руками, используя для этого лопаты. Также можно задействовать садовый бур.
4. В яму поместить опалубку. Для ее выполнения стоит задействовать асбестовые, пластиковые трубы, рулонный гидроизоляционный применять мягкий непрочный материал, то нужно будет позаботиться про укрепление надземной части. Для этого вам понадобиться арматурная сетка по ГОСТУ или деревянный кожут.
5. Выполнить монтаж арматурной сетки. Для изготовления вертикальных прутков необходимо задействовать ребристую арматуру, а для поперечины можно использовать изделие гладкое. Хорошенько затянуть нижние окончания, а верхние при планировании и ростверка вывести выше уровня свай. Число и размеры прутков можно определить в зависимости от нагрузки.
6. Выполнить заливку бетона. Приготовит раствор можно собственными усилиями. Тогда отдельные опорные элементы необходимо заливать в разные дни, нет надобности вести установки сразу всех свай. Тогда ручной труд не станет слишком обременительным. Можно заказать уже готовый бетон. Но в первом и во втором варианте прочность его должна соответствовать нагрузке.

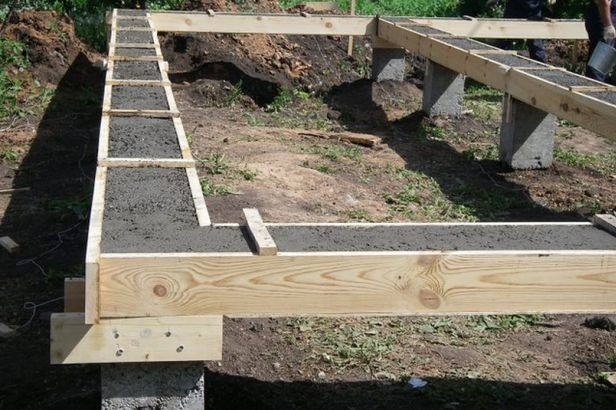

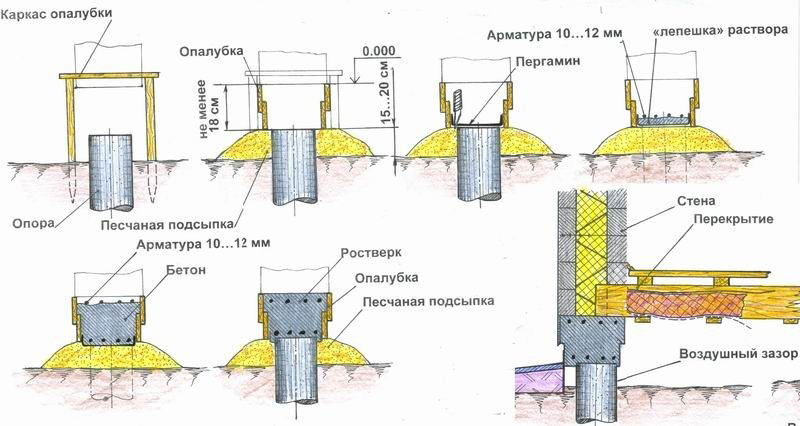

7. Когда раствор затвердел, можно выполнять создание ростверка. Как правило, он делается монолитным бетонным, в результате чего приобретает необходимую жесткость и надежность.

Узнать о том, как выглядит карьерный песок, можно узнать из статьи.

Буронабивное основание необходимо защитить от влияния влаги. Когда сваи выполнены в трубах или опалубке из рубероида, то делать вертикальную гидроизоляцию не имеет смысла. Здесь будет достаточно всего лишь произвести обработку верхушек опор. Для обеспечения более эффективной работы ростверка необходимо возвышать его над грунтом таким образом, чтобы между нижней гранью обвязки и почвой был промежуток, который бы превышал сезонное движение почвы. Если соблюсти эти условия, то можно исключить вертикальные нагрузки на разрыв.

Каков вес щебня фракции 40 70 в 1м3, указано в данной статье.

При монтаже ленты в почву, в зимнее время пучинистый грунт начнет пытаться подыматься, в результате чего может оторвать сваи от ростверка. Кроме этого, возвышенная лента меньше всего поддается влиянию влаги. Она будет защищена от воды, благодаря чему сможет противостоять заморозкам и не заплесневеть.

Как правило, это актуально для случая, когда вместо классического бетонного ростверка задействуется обвязка из металла или дерева. А вот выполнить крепким и надежным соединение буронабивного фундамента с такой обвязкой достаточно сложно.

Плюсы и минусы

Свайные основания пользуются особой популярностью среди многих специалистов. Подобные конструкции имеют несколько положительных особенностей.

• Высокие показатели несущих характеристик. Конструкции подобного типа прекрасно подходят для кирпичных домов, отличающихся внушительной массой. Чтобы продлить срок службы подобной системы, важно при ее возведении не забывать о гидроизоляции.
• Локальное воздействие на грунт. При строительстве вертикальных опор не происходит никакого воздействия на соседние здания или элементы. Это позволяет возводить фундаменты даже вблизи от построенных сооружений.
• Возможность монтажа в различных условиях. Технически пробурить отверстие под сваю можно даже в довольно плотных слоях грунта.

• Простота возведения. Построить каркас не составляет труда, особенно при наличии специальной техники. При этом уменьшается объем работ, так как не нужно формировать траншею, из которой удаляется много грунта.
• Строительство выполняется непосредственно на стройплощадке. Ускорить эту процедуру можно с помощью бетономешалки, которая позволяет приготовить нужный объем бетона.

Единственным недостатком буронабивных фундаментов является невозможность использования их для многоэтажных зданий. Связано это с тем, что они неспособны выдерживать очень большие нагрузки. Поэтому согласно отзывам пользователей системы следует применять для формирования основы частных домов, которые с таким фундаментом смогут прослужить очень долго.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

• шаг свай,
• длина сваи до края ростверка,
• сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле:P = (0,7 R S) + (u 0,8 fin li), где:

• P — нагрузка, которую без разрушения выдерживает одна свая,
• R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта,
• S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности),
• u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента,
• fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше,
• li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно),
• 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

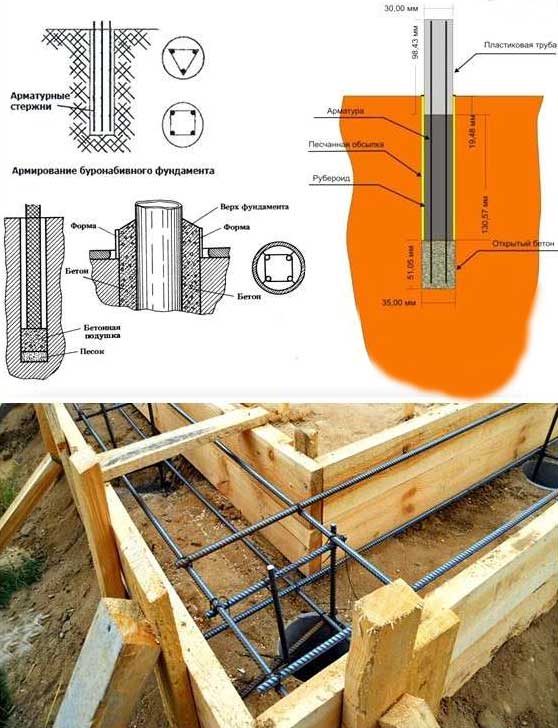

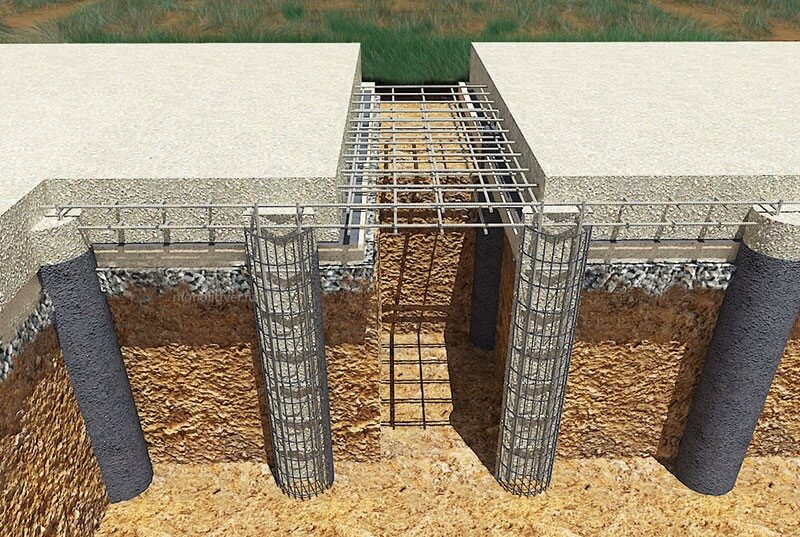

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Буронабивные сваи с ростверком

Буронабивные сваи с ростверком – один из самых распространенных методов, согласно которому монтируется фундамент на наиболее сложных грунтах с гарантией последующей целостности фундамента, поскольку разумным и приемлемым на сегодня вариантом при строительстве здания является свайный фундамент, идеально подходящий для домов из газобетона или кирпича.

Выдержать фундамент среднестатистического особняка способна не каждая местность, в виду чего при строительстве зданий приходится прибегать ко все большим уловкам и хитростям, особенно если речь заходит о строительстве загородных домов.

Буронабивные сваи с ростверком применяются нашими специалистами при строительстве фундамента зданий довольно часто, поэтому если вы закажете у нас установку буронабивных свай с ростверком, то можете быть уверены в гарантированном качестве и высоком профессионализме при выполнении каждого этапа работ.

Что представляют собой буронабивные сваи с ростверком?

Изначально название ростверк происходит от немецкого Rostwerk, то есть решетка (Rost) и строение (Werk). Как результат – получается конструкция, которой удается объединить сваи в одно целое.

Ростверк в качестве фундамента играет существенную роль, так как благодаря нему любые нагрузки на сваи распределяются равномерно. Ростверк может быть представлен и в качестве балки, и в качестве железобетонной плиты.

Устройство буронабивных свай с ростверком также играет еще одну немаловажную роль – ростверк через сваи передает нагрузку от всей наземной части строения на грунт. В случае с деревянными домами подобную роль играет самый нижний венец конструкции, то рассматривать мы будем кирпичные постройки.

Виды ростверка и его устройство

Фундамент ростверк, как правило, можно выполнить либо в виде ленты, либо в виде плиты. Если плитный ростверк будет объединять оголовки каждой сваи, то ленточный – оголовки только рядом стоящих свай, расположенных под стенами конструкции.

Специалисты буровой компании «АТМ-Аква» для устройства ростверка могут применять различные материалы: сталь, дерево, сборный или монолитный железобетон. Металл применять мы не рекомендуем, поскольку его расход в этом случае довольно велик.

Для устройства металлического ростверка нельзя обойтись без крана и последующей антикоррозийной обработки. Наиболее практичным и технологически выгодным и недорогим вариантом мы считаем монолитный ростверк из железобетона.

Буронабивные сваи с ростверком – наиболее популярный вариант при строительстве

Так как сваи в целом являются весьма недорогим материалом для укрепления фундамента (они намного дешевле, чем основательный монолитный и ленточный фундамент), стоит также отметить и то, что у таких свай большая несущая способность.

Одна свая способна выдержать порядка 1600 килограмм, а для того, чтобы укрепить фундамент дома достаточно около 30-50 свай размером 1600 килограмм.

Располагаются буронабивные сваи с любым видом ростверка ниже уровня, на котором промерзает грунт и после этого обязательно заключаются в «рубашку», то есть в два слоя рубероида. Такая рубашка значительно снижает давление на сваи в морозные дни, когда из-за него сваи выталкиваются наружу, а также надежно гидроизолирует.

Этапы строительства фундамента на основе буронабивных свай с ростверком

Мы гарантируем неизменно качественные работы независимо от времени года, а когда речь заходит о строительстве фундамента свайно-ростверкового типа, устройство его будет происходить следующим образом:

1. Мы установим опалубку поверх свай.
2. Затем установим арматурный каркас внутри опалубки.
3. После этого можно заливать ростверк бетоном (здесь стоит отметить, что технология заливки аналогична той, что применяется в случае с ленточным фундаментом).
4. Высотка ростверка должна быть в идеале не менее 30 сантиметров, а в ширину конструкция должна быть немного больше, чем толщина стен здания, то есть около 40 сантиметров.

Важно отметить, что фундамент на буронабивных сваях не потребует большого количества земляных работ, а также времени и затрат. Если вы остановите свой выбор именно на таком способе постройки, то получите качественный и надежный фундамент, отвечающий всем современным требованиям.

Типы свайно-ростверкового фундамента

Есть две разновидности такого фундамента: с заглубленным ростверком и с висячим ростверком. Позвоните нам или оставьте сообщение в форме обратной связи, если желаете получить исчерпывающую консультацию относительно конкретно вашего случая.

Как правило, с висячим ростверком получается фундамент, идеально подходящий не только для легких каркасных домов из дерева, но и для тяжелых, с более мощными конструкциями.

Фундамент на сваях с заглубленным ростверком рекомендуется для деревянных домов, стены которых будут выполнены из брусьев толщиной до трехсот миллиметров. Но также этот вариант прекрасно подойдет, если планируется строительство дома из кирпича или монолитных домов.

Расчет буронабивных свай

Для расчета свайной части необходимы следующие исходные данные:

• тип грунтов на участке, на которые будут опираться сваи;
• вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
• количество свайных опор.

Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.

Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.

Диаметр буронабивных свай можно определить исходя из таблицы:

Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.

Фундамент на сваях буронабивного вида

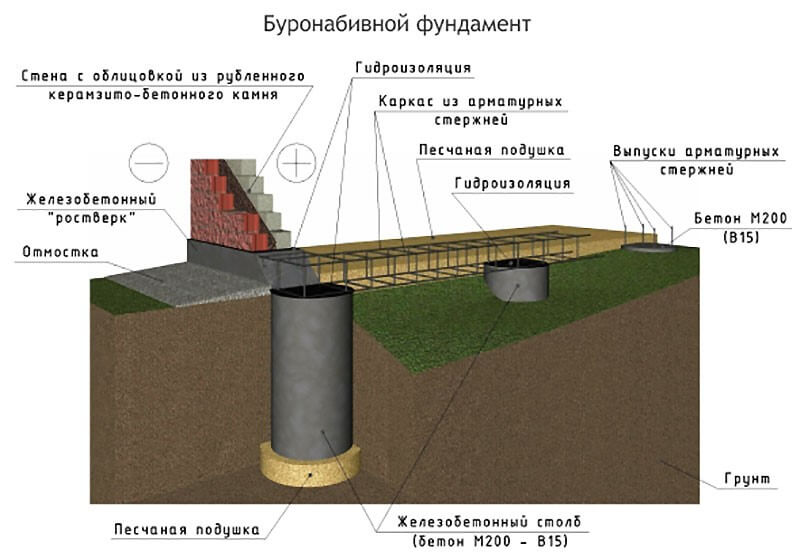

Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.

Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.

Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:

•  скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
•  второй вариант – применяется опалубка (постоянная или временная).

Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.

Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым. Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей. Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.

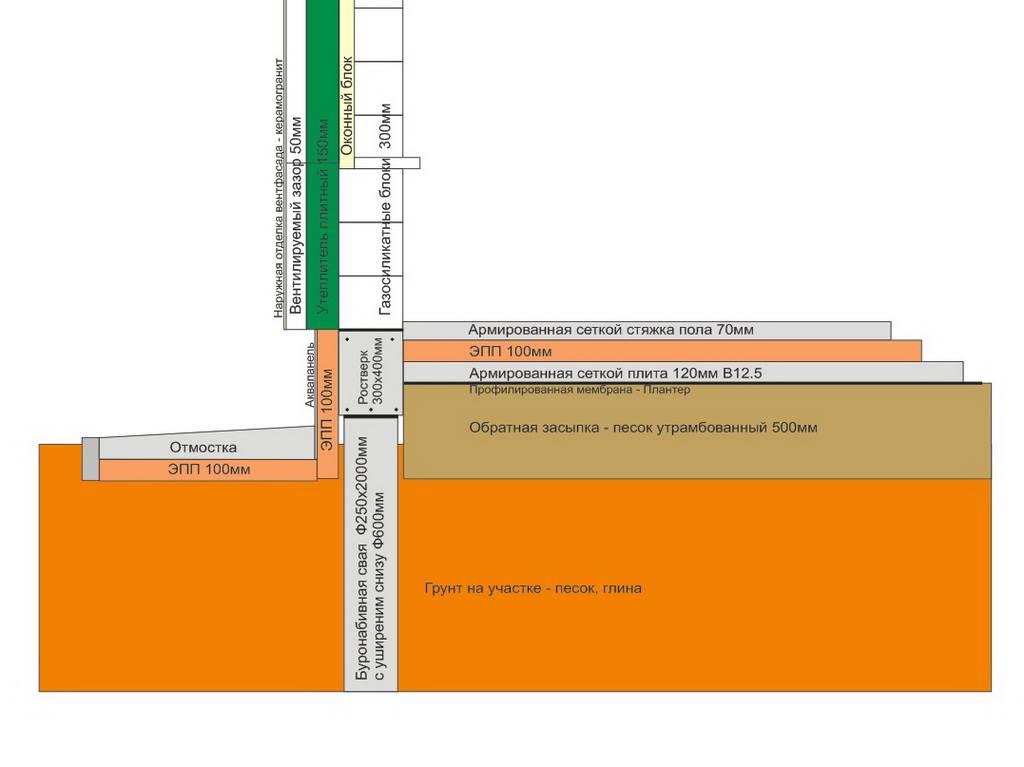

Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:

•  в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
•  углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.

Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:

•  высокий уровень несущих конструкций;
•  возможность возводить его для разных видов грунта;
•  подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
•  подготовительные действия участка сведены к минимуму;
•  работы с землей очень мало.

Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:

•  практически полная невозможность строительства помещения под подвал;
•  дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.

Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:

•  первым делом, проводится оценка земли;
•  очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
•  подсчитать необходимое количество и параметры свай для сбора конструкции.

Достоинства и недостатки

Предлагаем подробней рассмотреть все плюсы и минусы буронабивного свайного фундамента. Как и прочие свайные опоры, такой вариант отличается своими положительными и отрицательными моментами. К главным достоинствам относятся:

• универсальность основания, позволяющая устраивать его на почвенных составах, имеющих разные характеристики грунтов;

• высокий показатель несущей способности;
• несложные расчетные действия и схемы, позволяющие обходиться без оформления проекта;
• продолжительный эксплуатационный период, достигающий ста лет;
• возможность выполнения монтажных работ собственными силами, отсутствие необходимости в бригаде опытных специалистов;
• минимальные объемы земляных работ;
• создание небольшой нагрузки на почву находящихся вокруг строительной площадки участков;
• ведение работ с максимальным сохранением элементов благоустройства;
• приемлемая себестоимость по отношению к расходам на другие фундаментные основания.

Недостатками фундамента из буронабивных свай являются:

• значительные объемы работ, связанных с выполнением бетонирования;
• на сыпучих почвенных составах сваи придется укреплять дополнительно;
• монтажные работы представляют собой процесс, требующий значительных трудозатрат;
• отсутствует возможность обустроить подвальное помещение.

Если делать выбор между буронабивными и винтовыми свайными опорами, то первый вариант окажется более надежным и долговечным. Правда, для установки таких опор потребуется больше денег и сил.

Буронабивной фундамент с ростверком: технология заливки, преимущества

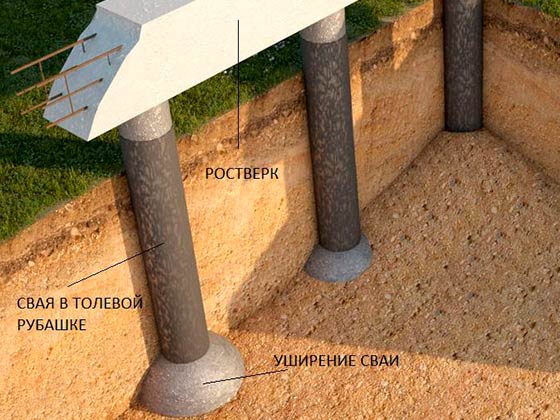

Использование буронабивных свай в строительстве позволяет возводить здание на слабом грунте, а также при близости к поверхности земли грунтовых вод.

Перед выкапыванием скважин следует осуществить работы по водопонижению, после чего можно смело устанавливать буронабивные сваи с ростверком. Глубина их закладывания должна быть рассчитана в зависимости от геологических особенностей территории.

Применение буронабивного фундамента с ростверком обеспечивает зданию высокие технические характеристики. Дома отлично выдерживают большие нагрузки.

Преимущества

Фундамент подобного типа распространён в стройке каменных, деревянных, бревенчатых, каркасных домов и зданий из газобетона, кирпича, бруса. Свайное основание обеспечивает прочную конструкцию всего здания и предотвращает возникновение нежелательных деформаций. Строительство фундамента возможно на любом виде грунта своими руками и может быть выполнено за одни сутки.

При обустройстве сооружения (даже своими руками) в обязательном порядке применяются системы гидроизоляции между элементами ленты фундамента и стенами. Это обеспечивает всем элементам конструкции особенно надёжную защиту от негативных факторов и предотвращает возникновение деформаций.

Буронабивной фундамент с ростверком позволяет:

• выполнять строительство в сложной геологической обстановке на слабых почвах;
• закладывать скважины и осуществлять заливку без разрушительного воздействия на соседние конструкции и проводить стройку около домов;
• свести к минимуму затраты на строительство и сэкономить затраты.

Преимущества буронабивных фундаментов с ростверком:

• простое устройство;
• не требуется доставка крупногабаритных частей;
• высокая несущая способность;
• отсутствие необходимости в спец устройствах на стройплощадке.

Подготовка

Прочное основание под дом можно построить своими руками, имея необходимые материалы, инструменты, свободное время и минимум опыта. Поскольку сооружение ростверка на буронабивных сваях не требует особых навыков.

1. В начале работ выполняются необходимые геологические замеры, исследуются свойства грунта, определяется расположение грунтовых вод. Чтобы исследовать геологические особенности территории под застройку, применяются скважины. Почва разрабатывается на глубину ниже, чем будет подошва основания. Знание геологических особенностей почвы на территории позволяет определить нужный шаг и выполнить укрепление конструкции без ошибок.
2. Устройство буронабивных свай включает обязательное армирование арматурными стержнями. Для строительства понадобятся: песок, рубероид, арматура, бетон, пластиковые трубы.
3. При возведении конструкции учитывают параметры сечения ростверка, расстояние между столбами, глубину закладывания свай. Как сделать фундамент правильно — можно посмотреть на видео.

Расчёт

Для расчёта железобетонных элементов учитывают сжимающие нагрузки. На этапах проектирования всей конструкции выявляют, бетон какой марки лучше употребить. Чтобы построить свайно фундамент, используют смесь В15-В20. Для ростверка понадобится материал класса В20. При применении высококачественного бетона не понадобится усиленное армирование.

Этапы строительства

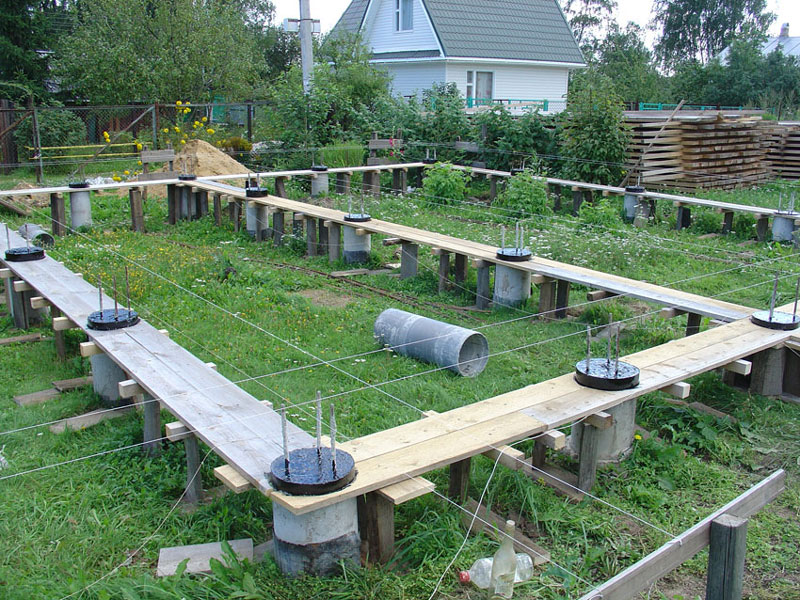

Возведение фундамента на буронабивных сваях с ростверком начинается со снятия плодородной почвы.

Первоначально изготавливается и устанавливается на некотором расстоянии от будущего фундамента деревянная обноска. Это позволит не мешать земляным работам.

В её доски привязывают шнур, чтобы обозначить оси будущего дома. После выполнения разметки начинают бурение скважин, армирование и заливку столбов.

При приготовлении бетонной смеси учитывается глубина закладывания элементов. Укладка бетона не требует особых навыков. Фундамент включает обвязку отдельных элементов с помощью ростверка. Его делают монолитным с использованием железобетона.

Такая технология сравнима с сооружением ленточного незагубленного основания. Площадь арматурных прутьев должна быть не более 3% от сечения всей ленты. Для строительства ростверка можно применить арматуру А400.

Поскольку он является изгибаемой частью фундамента, то в сооружении не используют «тощий» бетон.

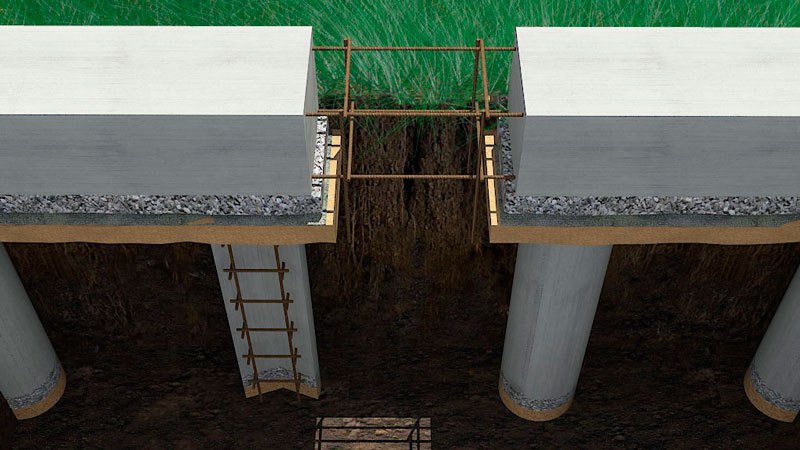

Для возведения ростверка на буронабивных сваях необходимо:

• правильно установить опалубку;
• выполнить арматурную каркасную конструкцию;
• однократно залить бетон;
• выполнить вертикальную гидроизоляцию;
• осуществить горизонтальную гидроизоляцию.

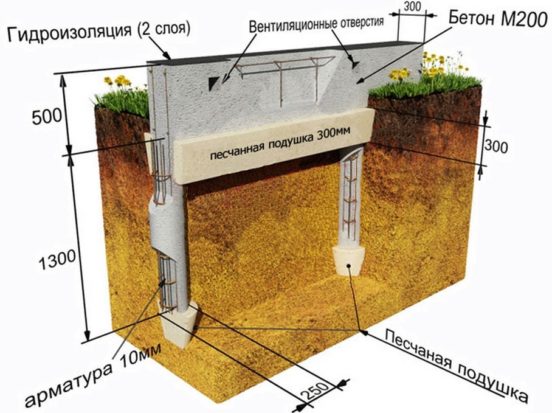

Чтобы правильно выполнить зазор, используют песчаную подушку. После заливки конструкции её вынимают. Можно применить полистирол, который следует оставить в конструкции. Выпуски арматуры связываются из свай с каркасом ростверка. Заливка осуществляется в предварительно подготовленную полость опалубки. Чтобы изготовить каркас, используется два способа:

1. сварка;
2. связывание прутьев прочной проволокой.

Сварку можно сочетать с обвязыванием. При возведении конструкции зазор между почвой и ростверком должен быть равен около 10 см. При вспучивании грунта такая мера предотвращает деформации. В особых случаях под конструкцию можно уложить прочный пенопласт.

Гидроизоляция

Возведение буронабивного фундамента требует защиты от негативного воздействия окружающей среды. Сохранение всей конструкции обеспечит грамотно выполненная гидроизоляция.

Для её обустройства используются высококачественные обмазочные материалы. Они сумеют уберечь бетонный ростверк от лишней влаги. Его покрывают несколькими слоями материала.

Учитывают технические характеристики рулонной гидроизоляции, свойства строительного материала стен.

В качестве обмазочных материалов можно использовать битумную мастику, обладающую различными наполнителями. Она усиливает прочность покрытия. Гидроизоляцией нельзя пренебрегать, если уровень грунтовых вод ниже подошвы основания дома. Применение обмазочных материалов обеспечит необходимый барьер для проникновения влаги в структуру конструкции.

Монтаж

Свайное основание с бетонным ростверком может быть разным по конфигурации, особенностям исполнения, используемым материалам.

Сваи бывают:

1. Сплошные – универсальный вариант для всех типов почвы.
2. Полые с многосекционным сердечником – для частного строительства в сложных условиях.
3. Сваи с уплотненным забоем – для домов весом больше 500 т.
4. С пятой – с проведением взрывных работ.

Обычно в строительстве частных домов используют опоры сплошного сечения простой конструкции.

Чтобы фундамент сделать своими руками, нужно запастись всем необходимым: обсадные трубы, ручной бур, арматура, бетонный раствор, вязальная проволока, гидроизоляционный и теплоизоляционный материалы, деревянные щиты (из которых будет монтироваться опалубка), рулетка, уровень любой, виброоборудование и все, что обычно используется для работы с бетоном.

Расстояние между буронабивными сваями

Если мы разделим общую массу сооружения на полный периметр, получаем величину Qк, которая может быть равна, к примеру, 6,4 т/м. При подсчете периметра следует учесть длину не только наружного основания объекта, но и длины всех стен, находящихся внутри (при подсчете участвуют только нагрузочные стены, если таковые внутри имеются).

Вначале следует выбирать сваю диаметром 0,3 м и длиной 3 метра. Несущая способность Р= 12,32 т. В таком случае, максимальная дистанция между опорами составит 1,99-2 метра. После этого начнем привязывать шаг буронабивных свай к общей геометрии объекта, который мы проектируем. Обратите внимание: геометрию привязывают к шагу, а не шаг к геометрии. Это гарантирует целостность и прочность фундамента.

Если вы желаете увеличить размеры просветов между опорами, то придется пересмотреть не только конструкцию объекта, но и сами сваи, его массу, сечение и длину.

Будьте внимательны! Увеличивая дистанцию, вы увеличиваете сечения ростверков, это приведет к тому, что вам потребуется больше материалов, в том числе и арматуры, и бетона. Вы должны внимательно рассмотреть несколько жизнеспособных вариантов, для принятия окончательного решения, учитывая расходы бетона и арматуры. Смета при постройке здания должна вписывать ваши поправки.

Напоследок заметим, что согласно правилам строительства, рекомендуется между сваями выдерживать расстояние от 3 до 6 их диаметров. Уменьшение является возможным, но не рациональным. При бурении грунта не происходит должного сдавливания, которое происходит при забивании сваи. Если сваи расположены друг относительно друга менее, чем на один метр, это приводит к деформациям и нарушениям распределения веса всей конструкции.

Работа фундамента

Работа происходит следующим образом. Вся нагрузка, которую создает дом, воздействует на ленту из бетона. Так как имеется продольная арматура, силы распределяются равномерно по всей площади опоры. Частично нагрузка уходит в грунт, остальное принимают сваи. И нужно отметить одну особенность – усадка и нагрузка равномерны, так как эти параметры выравниваются при помощи ленты. Желательно, чтобы был установлен на глубину промерзания свайный фундамент с ростверком.

В зимнее время на фундамент воздействуют силы пучения – в этот момент можно увидеть все достоинства ленточной конструкции на сваях. Когда пучинистый грунт воздействует на ленту конструкции, сваи не позволяют сместиться фундаменту. В этом случае уменьшается вероятность перекоса здания. От воздействия пучинистых грунтов можно избавиться, если фундамент залить ниже точки промерзания. Но затраты на такую конструкцию довольно большие, использовать ее не рекомендуется.

Полезные советы при строительстве буронабивного свайного фундамента

1. Армирование плитного ростверка производится также, как армирование бетонной плиты, то есть делается два пояса — у нижней и верхней плоскости.
2. В качестве армирующего элемента можно использовать армирующую сетку из ребристой арматуры, шаг — 25-40 см. Верхний и нижний пояс соединяют при помощи вертикальных прутьев.
3. Ленточный тип фундамента предполагает ростверк из швеллера либо двутавров.
4. Основной фактор, от которого зависит выбор типа ростверка, является глубина зимнего пучения грунта.

Об особенностях применения буронабивных свай можно посмотреть на видео:

Кол-во блоков: 33 | Общее кол-во символов: 44393Количество использованных доноров: 8Информация по каждому донору:

1. -sdelat-lentochnyj-fundament-s-buronabivnymi-svayami-poshagovaya-instrukciya/: использовано 4 блоков из 10, кол-во символов 3090 (7%)
2. : использовано 3 блоков из 6, кол-во символов 5478 (12%)
3. -rostverkovyj-fundament: использовано 4 блоков из 7, кол-во символов 7964 (18%)
4. -rostverkovyiy-fundament/: использовано 3 блоков из 6, кол-во символов 11216 (25%)
5. : использовано 3 блоков из 8, кол-во символов 5166 (12%)
6. -doma/fundament/: использовано 2 блоков из 9, кол-во символов 1749 (4%)
7. -i-remont/fundament/: использовано 6 блоков из 9, кол-во символов 5533 (12%)
8. -dom/svajnyj/: использовано 4 блоков из 8, кол-во символов 4197 (9%)

Изготовление фундамента буронабивного с монолитным ростверком

Фундамент буронабивной с ростверком – особая конструкция основания здания, которая предполагает наличие расположенных отдельно опор, связанных единым каркасом. Сваи закладываются на нужную глубину, которая зависит от конструктивных особенностей зданий, геологических условий участка.

Благодаря бурению скважин на большую глубину удается существенно увеличить площадь соприкосновения опор сооружения с почвой, повысить трение, сделав фундамент способным выдерживать немалые нагрузки.

Обычно фундамент на буробивных сваях с монолитным ростверком монтируют ниже уровня замерзания почвы, оборачивают двумя слоями рубероида, чтобы защитить конструкцию от пучения грунта, излишнего давления, влаги.

При обустройстве свайных фундаментов бетонный ростверк играет очень важную роль – он объединяет отдельные опоры, устраняет риск неравномерных осадок. Благодаря армированию ростверка удается повысить стойкость конструкции к изгибающим нагрузкам, создать единый надежный монолит.
