(+49 фото) Лестницы на второй этаж деревянные своими руками

Выбираем металл для лестницы на косоурах для дома

Из разных типов конструкций лестниц, можно выделить лестницу с одним железным косоуром.  Косоур – это несущая основа. На основу закрепляются перила и ступени. Такая основа представляет собой наклонную балку по центру, к которой приварены подставки, изготовленные в виде косынки.

На сооружение лестницы с центральным косоуром необходимо одобрение надзора по строительству, который должен испытать и освидетельствовать металлокаркас

В этой площадке производят:

• Отверстие.
• Потом делают проступи.
• Проступи фиксируют болтами или винтами.

Обычно косоур монтируют по центру. Второй вариант монтажа подразумевает расположение косоура к торцам проступи, которые устанавливаются противоположной стороной к стене.

Стоит учесть, что на изготовление конструкции с косоуром по центру нужно согласие специалиста строительного надзора для того, чтобы дальнейшая эксплуатация металлического каркаса была безопасной, согласно ТТК.

Размеры и форма ступеней

Перед тем как оформить ступеньки для крыльца из дерева, прежде всего потребуется разобраться с ее конструкцией, а также подготовить эскиз.

При составлении чертежа необходимо учитывать следующие параметры будущего сооружения:

• высота самодельной лестницы;
• угол наклона ее спуска;
• длина марша или пролета.

Для фиксации данных по первому из этих параметров следует измерить расстояние, отсчитываемое от верхнего среза площадки крыльца до земли (до нижнего края проема дверей в случае обустройства уличной лестницы из дерева или крыльца). По завершении замеров высоты будущей конструкции необходимо грамотно рассчитать ее оптимальный уклон.

Важно! При проведении замеров следует помнить о том, что при большой крутизне лестница неудобна для повседневного использования, а слишком пологая займет много места.

При выборе оптимального уклона нужно помнить, что его можно менять за счет изменения длины лестничного марша или размеров отдельных ступеней (удлиняя или укорачивая их глубину и высоту).

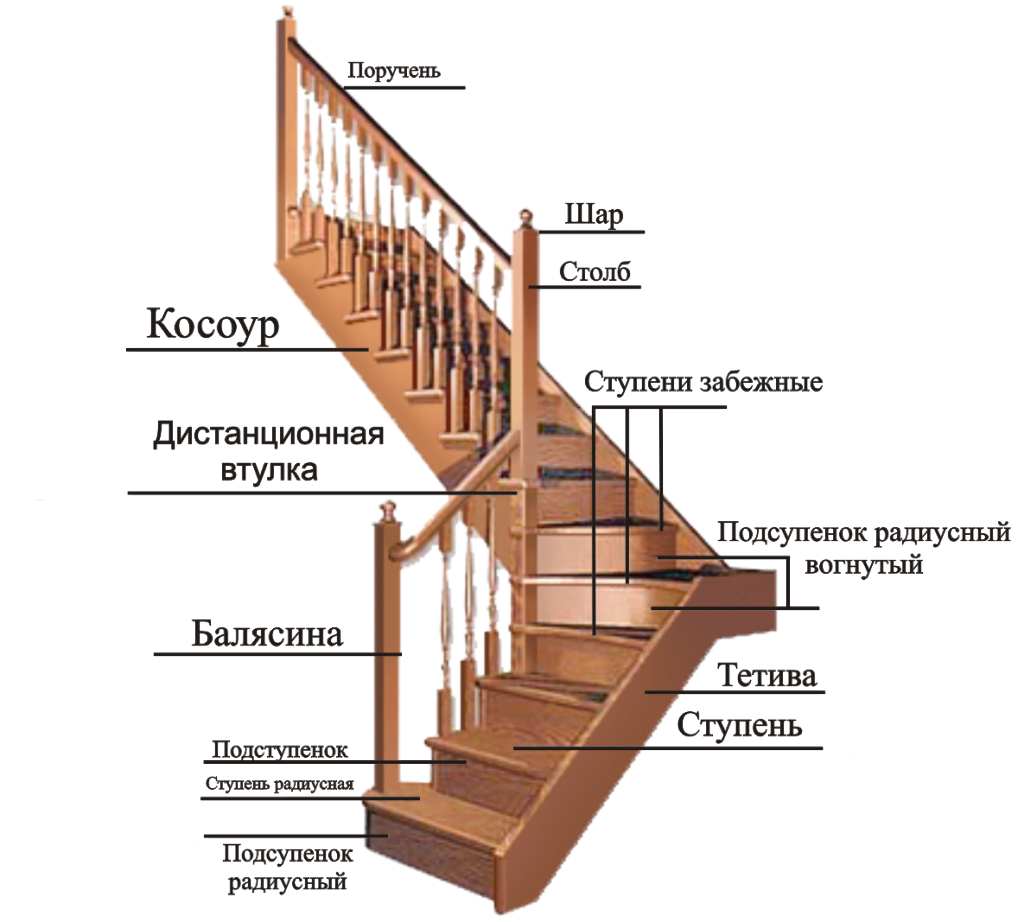

Лестничные косоуры. Описание конструкций

[rek_custom2] По своей форме косоуры делятся на:

• Прямые,
• Ломаные,
• Винтовые.

Прямой вид легче всего исполнить. Построить такую лестницу можно своими руками.

Если планируется ломаный вариант, несколько маршей располагают перпендикулярно друг к другу.

Привлекательные винтовые сооружения достигаются путем закругленной формы опоры.

Для лестниц можно использовать разное число косоуров:

• 1 косоур. Центральная опора держит на себе легкую и небольшую конструкцию.
• 2 косоура. Располагаются по бокам сооружения.
• Или 3 косоура. Такое количество косоуров необходимо при большой ширине и нагрузках лестницы.

Для строительства лестницы на одном косоуре необходимо предварительное согласование с органами строительного контроля по ее возведению.

Особенности изготовления косоуров

Для проведения строительства вам понадобится:

Косоур с кобылками.

• рулетка;
• строительный угольник;
• ножовка;
• шуруповерт;
• молоток;
• рубанок;
• наждачная бумага,
• строительный уровень.

Если марши прямолинейные, то для разметки вырезов под ступени можно использовать трафарет. Его можно сделать своими руками, для этого можно использовать фанеру, на которой отмечают ширину проступи и высоту подступенка.

Если будет строиться лестница с забежными ступенями, то с двух сторон несущие балки получаются различного размера, поэтому вырезы делаются по размерам каждой ступени. В данном случае ширина проступи изменяется, а высота подступенка не изменяется. С внутренней стороны лестницы ступени будут с узкой поступью, а снаружи – с широкой. Такая лестница внутри будет иметь более крутой подъем, чем снаружи, но косоуры идут параллельно, меняется только длина запила.

При выполнении глубоких запилов в косоурах их прочность уменьшается, поэтому возникает необходимость устанавливать 3-4 несущие балки. Также необходимо увеличивать количество косоуров, если для проступей используют тонкие доски, так они не будут прогибаться во время эксплуатации.

Разметка косоуров при различных способах крепления проступей.

Часто на косоуры устанавливают дополнительные элементы, которые называются кобылки, на них крепят детали лестницы. Кобылки устанавливают на продольную кромку, крепят их на шканты, фиксируемые в приготовленных пазах при помощи клея.

Для крепления подступенка и проступи использовать гвозди не рекомендуется, так как со временем такое крепление ослабевает, лучше использовать шурупы. Для крепления также используются металлические уголки, планки или деревянные нагели. Для крепления деталей из твердых пород дерева используют нагели из мягкой древесины, и наоборот.

Технология изготовления

Лестница из профильной трубы – сооружение ответственное. Для проведения работ потребуются следующие инструменты:

• сварочный аппарат,
• болгарка с отрезным и шлифовальным кругом,
• слесарный угольник,
• рулетка, линейка, карандаш.

Рассмотрим, как правильно собирать устройство на основе ломанных косоуров. Для этого необходимо сделать заготовки материала, определяющие части косоурных конструкций. Их две: под размер ступени и подступени. Параметры выведены математическим путем из расчета высоты и угла наклона лестницы.

Касаемо профиль трубы. Лучше выбирать сечением 80х40 или 80х80 мм толщиною стенки 3 мм. Сразу оговоримся, стыковать трубные элементы между собой лучше под углом 45°. Стык под прямым углом не является максимально несущим. Но это не строгое требование, потому что небольших размеров межэтажные лестницы из металла спокойно выдерживают вес 1-2 человека.

Нарезанные части косоура

Из профильной трубы выбранного размера нарезаются болгаркой требуемое количество элементов. Отдельно вырезаются опоры под ступени и под подступнки. Их количество умножается на «2» из расчета двух ломаных косоуров.

Стыковка двух элементов

Сваренные между собой два элемента

Далее состыкованные части полностью обвариваются по периметру стыка и шлифуются болгаркой, чтобы на местах соединение не осталось металлических подтеков, заусенец.

Готовый косоур

Правила сборки второго косоура

Второй косоур собрать проще. Необходимо уложить первый на ровную площадку, на него последовательно, начиная от края конструкции, укладывать и состыковывать полуфабрикаты. Тут же на месте делать прихватку электросваркой. После чего стыки полностью обвариваются и шлифуются. Не забываем слесарным угольником контролировать места стыков.

Следующий этап очень важен. Необходимо соединить два косоура в единую лестничную конструкцию (каркас). Для этого между ними устанавливают отрезки трубы из профиля сечением 20х40 мм толщиною 2 мм, длина которых равна ширине ступени. Поэтому поперечины предварительно нарезаются болгаркой согласно длине, после чего косоуры выставляются параллельно и соединяются вырезанными элементами. Поперечины являются опорами для ступеней. Каркас готов, можно проводить монтаж.

Косоуры, соединенные поперечинами

Посмотрите видео: как собрать лестницу из профильной трубы на двух ломаных косоурах.

Крепление лестницы по месту монтажа

Существует множество вариантов, как прикрепить лестничное сооружение (каркас) к полу первого и перекрытию второго этажа. С напольным первого этажа проще. Простой вариант – вбить в металлические штыри, к которым привариваются косоуры. Можно заложить в бетонную стяжку закладную деталь в виде металлического листа прямоугольной формы, к нему лестница и приваривается.

Крепление металлического косоура из профильной трубы к перекрытию

Изготовление косоуров верхнего лестничного марша

Принцип изготовления косоуров верхнего лестничного марша идентичен принципу изготовлению косоуров нижнего лестничного марша, одно из отличий, это их размеры:

Размеры заготовок, конечно же, не единственное отличие. Устройство скосов профильной трубы (основания косоуров), точнее их конфигурация, имеют свои нюансы. Так как у нас имеются ограничения по размерам лестничного проема в межэтажном перекрытии, поэтому крепить верхние косоуры к промежуточной площадке и к межэтажному перекрытию мы будем с учетом проведенных расчетов в условиях ограничения пространства по установке лестницы.

Для того чтобы выдержать оптимальный угол наклона лестницы, ширину проступи ступеней и в итоге получить комфортную для перемещения лестницу нам необходимо будет сделать скосы на профильной трубе, как показано на рисунке:

Как можно видеть из рисунка такая конфигурация скоса (верх) необходима нам для установки опорной пластины, с помощью которой мы будем крепить косоуры верхнего лестничного марша к балке межэтажного перекрытия. Давайте рассмотрим вариант нанесения разметки для того чтобы получился такой скос.

Скос в верхней части косоура

Сначала определим основные точки, которые нам потребуются для нанесения линий разметки.

• Первая точка (А) – нулевая отметка.
• Вторая точка (Б) – длина отрезка от торца (Y) до точки (Б) 176 мм, высота отрезка от точки (Б) до верхнего торца профильной трубы (Х) 13 мм.
• Третья точка (В) – длина отрезка от торца (Y) до точки (В) 167 мм.
• Четвертая точка (Г) – длина отрезка от торца профильной трубы (Х) до точки (Г) 167 мм.

После определения точек соединяем их линиями разметки. Разметку делаем с обеих сторон профильной трубы.

Скос в нижней части косоура

В нижней части профильной трубы так же необходимо сделать скос для крепления косоуров к промежуточной площадке.

• Точка (А1) – это нулевая отметка.
• Точка (Б1) – расстояние от торца профильной трубы до точки (Б1) – 101 мм.
• Точка (В1) – расстояние от торца профильной трубы до точки (В1) 101 мм.

После определения точек в нижней части косоура соединяем их между собой линиями разметки. Теперь, когда разметка нанесена в верхней и нижней части профильной трубы, можно приступать к устройству скосов.

Используя болгарку, обрезаем профильную трубу по линиям разметки, после обрезки у нас с вами должны получиться скосы, какие показаны на рисунке.

Подготовка заготовок пластин для крепления косоуров

Для заготовок пластин нам потребуется обрезки листового железа, толщиной не менее 50 мм. Так же нужно сразу сделать разметку и просверлить сквозные отверстия, через которые мы с вами будем крепить верхний лестничный марш к балке потолочного перекрытия.

Для начала из листового железа или обрезков листового железа необходимо вырезать два прямоугольника. Вырезаем с помощью болгарки, если вы будете вырезать заготовки с помощью сварки, то в этом случае необходимо после вырезки обязательно зачистить края заготовки от окалины, которая образуется после резки электросваркой. Края у заготовок желательно сделать ровными, без заусенцев и т.п.

После этого, в заготовках делаем по краям два прямолинейных выреза, как показано на этом же рисунке. Эти вырезы необходимы для установки заготовок в профильную трубу косоура лестницы.

Теперь переходим к устройству сквозных отверстий в готовых пластинах.

Разберем следующий вариант устройства в пластинах сквозных отверстий, который показан на рисунке. Отверстия расположим на одной оси, как по вертикали, так и по горизонтали.

Для такого расположения отверстий на поверхности пластин сделаем разметку.

К примеру, возьмем толщину досок потолочного перекрытия равную 30 мм, значит, чтобы при креплении косоуров крепеж не попал в доски, нам необходимо сделать отверстия выше уровня расположения досок, от торца (А) отмеряем 30 мм, получаем линию (Б) уровня расположения досок относительно заготовки. Крепить косоуры к балке потолочного перекрытия будем саморезами «глухарь», к примеру, диаметром 10 мм. Значит, диаметр отверстия нам необходимо сделать не менее 10,5 мм.

От линии (Б) отмеряем 20 мм, проводим ось (Х). От боковых торцов заготовки отмеряем по 15 мм, проводим оси (Y иY1), на месте пересечения осей получаем центр будущих отверстий. Разметка нижних отверстий завершена. Теперь наносим разметку верхних отверстий.

От верхнего торца заготовки отмеряем 20 мм, проводим ось (Х1), на месте пересечения осей (Y и Y1) с осью (Х1) получаем центр отверстий которые нам необходимо сделать в верхней части пластины. После нанесения разметки можно приступать к устройству сквозных отверстий, после того, как отверстия готовы, на пластине со стороны выхода сверла зачищаем заусенцы полученные входе сверления металла.

Крепление пластин к косоурам верхнего лестничного марша

Когда отверстия сделаны, устанавливаем заготовку на место (в верхний скос профильной трубы) и с помощью сварки крепим заготовки из листового железа к косоурам верхнего лестничного марша:

Изготовление опор для ступеней и крепление их к основанию косоура аналогично нижнему лестничному маршу.

Далее: Крепление косоуров нижнего лестничного марша.

Основная статья цикла Косоуры для лестницы своими руками.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

• Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
• Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
• Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

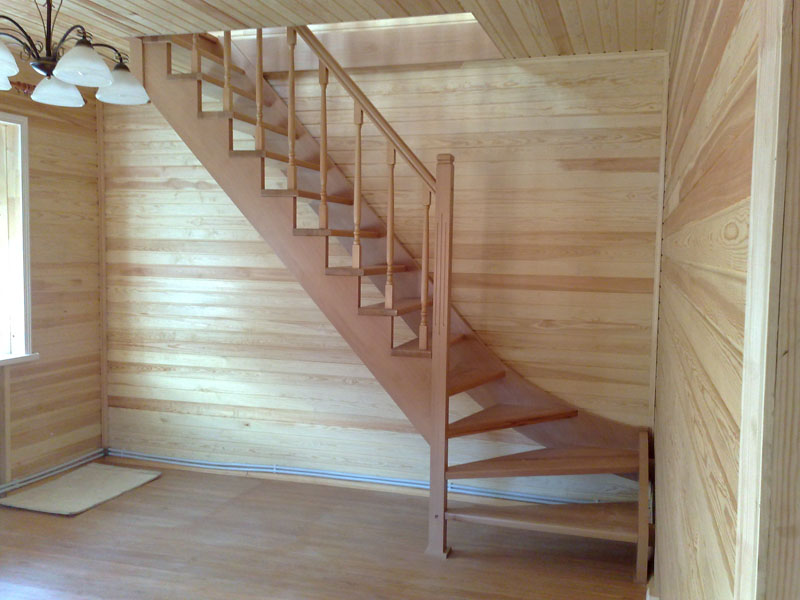

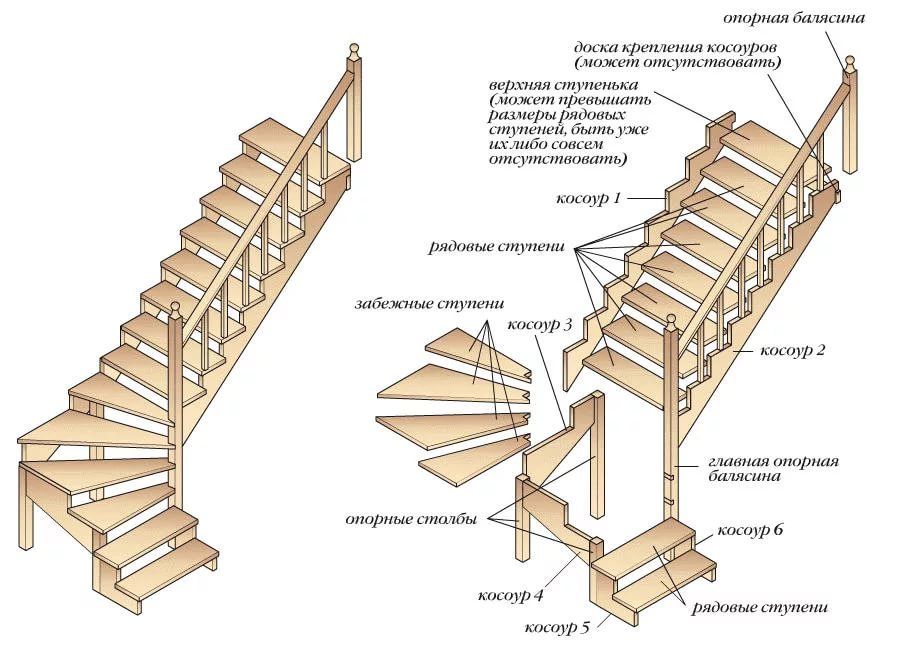

Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

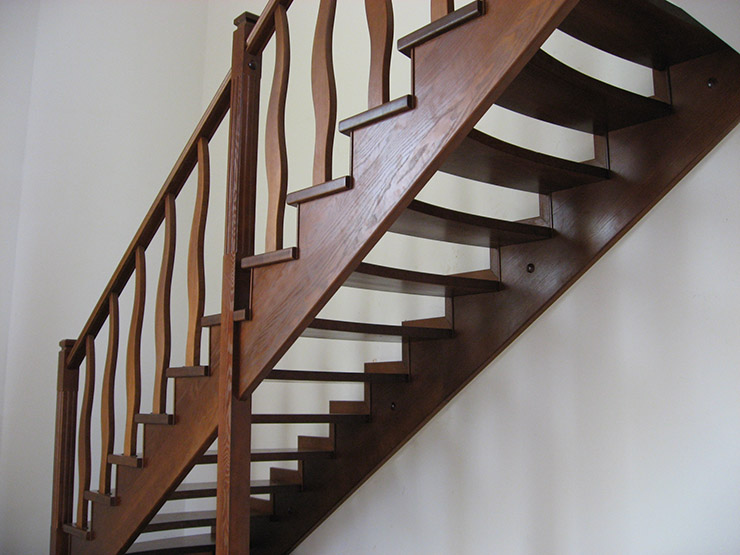

• Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
• Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

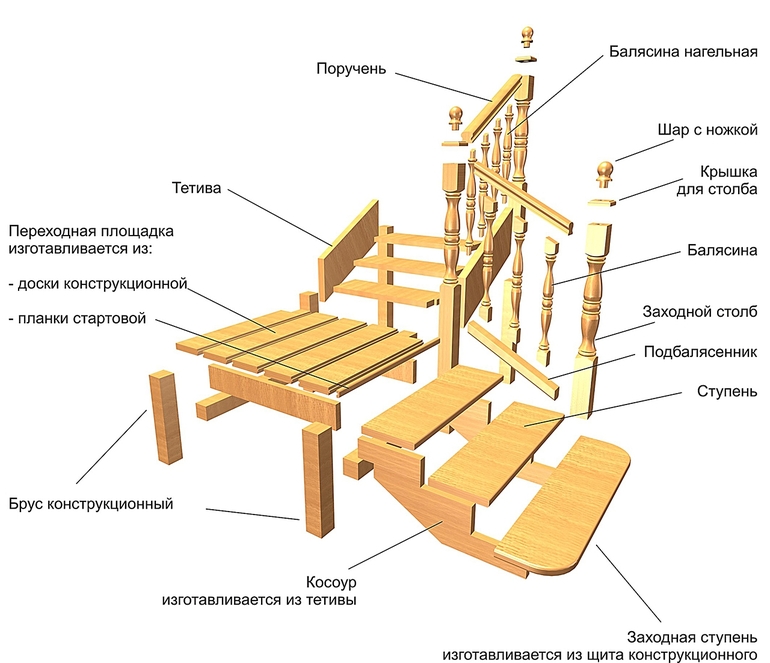

Лестница деревянная — расчет ступеней и косоура

Лестница деревянная состоит из множества деталей. Пожалуй самым важным конструктивным элементом лестницы для дома является ступень. Несмотря на кажущуюся простоту и нетривиальность этой части конструкции, ей нельзя пренебрегать. Качественно спроектированные ступени будут более комфортными и безопасными во время эксплуатации.

Возможно два типа оформления ступеней:

• Открытые. Крепятся только элементы проступи, под каждой ступенькой остается просвет, что одновременно позволяет расширить площадь для ступни, но при этом уменьшает показатель безопасности.
• Закрытые. Более комфортные для визуального восприятия, подступенки закрыты досками. Их нужно крепить до монтажа проступей.

Варианты крепления деревянных ступеней могут быть следующими:

Прежде чем начинать рассчитывать размеры ступеней лестницы, необходимо изучить основные требования к деталям:

• все ступени должны быть одного размера и одинаковой высоты, ведь даже незначительное отклонение от нормы может испортить всю картину на вершине марша; предельное количество ступеней в одном марше рекомендуется делать не более 15-18, допустимый минимум – 3 ступеньки;
• перед проектированием необходимо высчитать угол наклона лестницы, оптимальный угол — 30° от поверхности пола, максимум — 40°;
• ширина ступени или проступи должна соответствовать ширине обычного шага человека, это позволит опираться на всю ступню целиком, не балансируя на краю дощечек.

Формула просчёта ступеней лестницы

Непосредственно формула расчета классических прямых ступеней маршевой лестницы для дома проста:

а = 45 – b, где a – ширина планки, b – высота подступёнка, а стационарная величина 45 обозначает идеальную сумму этих двух параметров.

В некоторых случаях последний параметр увеличивают до 57-64 см, определяя им среднюю ширину человеческого шага, в этом случае формула будет выглядеть следующим образом: а = 64 – 2b. Данный расчет часто используют тогда, когда рассчитывают классические виды лестниц для дома, а именно одно- и много-маршевые.

В среднем ширина подступенка составляет 14-17 см, но не больше 20 см, иначе при ходьбе человек будет сильно уставать. Наиболее же комфортной шириной проступи лестницы в частном доме является параметр, равный 28-30 см, но не меньше 25 см. В противном случае при спуске нога может соскальзывать, что увеличит риск падения с высоты.

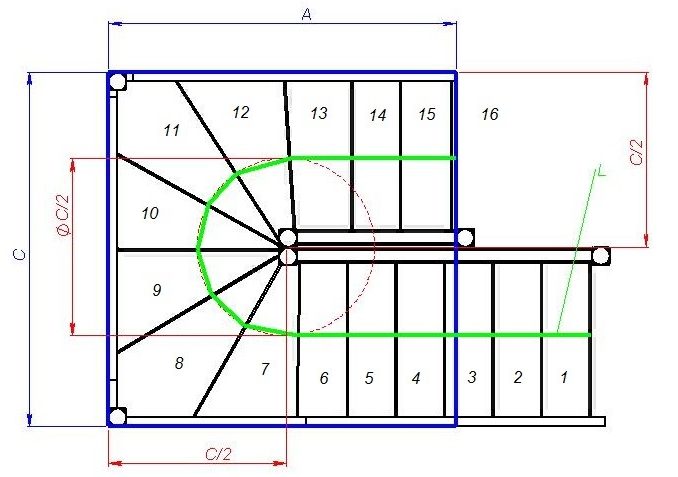

Для расчёта забежных и поворотных ступеней такие формулы подходят лишь частично. С их помощью можно вычислить ширину ступеньки в её середине. Ширина планки в минимальной точке должна быть равна или больше 10 см, а размеры ступеней лестницы винтовой с внешнего края определяются в соответствии с их желаемой длиной.

Рассчитывая размер ступенек лестницы, необходимо учитывать еще один момент. При строительстве планка, на которую мы наступаем, должна выступать от подступенка на один-два сантиметра. В этом случае в скрытой нижней части ступень будет более узкой, чем на лицевой. Этот нюанс существенно не влияет на расчет, однако важен при монтаже.

Расчет косоура лестницы деревянной

Для того чтобы закрепить ступени лестницы необходимо обустроить так называемые косоуры. В большинстве моделей из дерева они представлены двумя боковыми досками с выпиленными под параметры ступеней зубьями. Для того чтобы создать такой элемент вам понадобится доска достаточной ширины. Изготовление косоуров лестницы из дерева начинается с разметки зубьев. Своими руками это можно сделать с помощью линейки, угольника и карандаша. Затем пилой или электролобзиком срезаются все излишки.

Лестница деревянная внутридомовая может быть изготовлена из половинок круглого леса. Для того чтобы сделать такую деталь можно приобрести уже готовые заготовки или самостоятельно распилить целые бревна пополам с помощью циркулярной пилы. Крепить их нужно с помощью длинных гвоздей. Такой вариант лестницы идеально смотрится в доме из сруба.

Для косоуров из цельного бревна достаточно будет разметить места будущего крепления ступеней и выбрать углубления под округлую форму. В таком случае опоры располагаются чаще снизу, нежели по бокам.

Если вы решили оставить прямые тетивы, для них лучше всего предусмотреть пазовое соединение. В таком случае в доске вырезаются отверстия под монтаж ступенек, но этот вариант используется реже.

Еще один способ изготовления своими руками каркаса для деревянной лестницы на второй этаж – устройство нижней опоры. Для конструкций небольшой ширины достаточно одной центральной балки с прибитыми к ней кобылками.

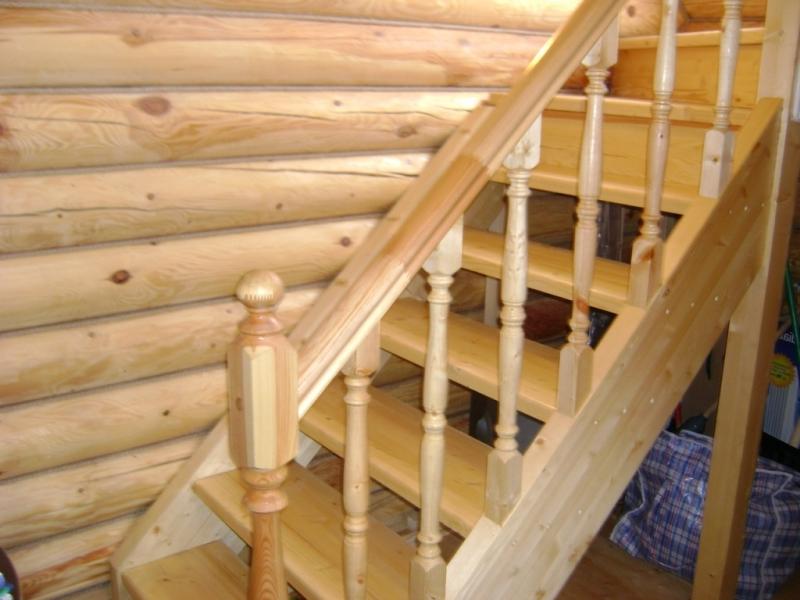

Ограждение деревянной лестницы

Лестница деревянная для подъема на второй этаж изготовленная своими руками должна быть безопасной. Обязательным условием является обустройство ограждений и поручней. Для того чтобы человеку удобно было пользоваться перилами их располагают на высоте примерно 100 см от основания ступени.

Если лестница на второй этаж прилегает к стене, достаточно закрепить ограждения лишь с открытой стороны. Оно может состоять из прямых столбиков или фигурных балясин. Многое в этом плане зависит от типа конструкции. Для бревенчатых моделей, например, оптимальным вариантом станут простые и лаконичные перила. При возможности на место балясин можно закрепить бревна малого диаметра.

Зафиксировать опоры можно к косоурам или к самим ступеням, для этого используют шканты или саморезы. Перила устанавливаются на срезанные под углом балясины, для них используют металлические шпильки.

Лестница деревянная может быть изготовлена своими руками. Сделать это из бревна или другого типа древесины довольно сложно, но возможно. Главным условием является соблюдение нормативов относительно распределения нагрузки и требований безопасности. Для того чтобы продлить срок службы конструкции следует ежегодно проводить профилактику и при необходимости обрабатывать древесину.

Зачем нужен расчет лестницы

На косоурах или на тетиве – неважно, какая лестница будет, но производить ее расчет все равно необходимо, ведь обычно самой основной помехой для монтажа этих конструкций является дефицит пространства в помещении. Более того, если сооружение окажется неспособным выдержать большие нагрузки, это приведет к быстрому выходу его из строя. Да и безопасность пользователей устройства стоит далеко не на последнем месте. Именно поэтому для определения оптимальных габаритных размеров несущих элементов лестницы необходимо провести правильный расчет.

Как крепить лестницу к перекрытию?

Для начала нам необходимо сделать место крепления косоуров к межэтажному перекрытию. В нашем случае мы рассматриваем вариант когда косоуры сверху крепятся к деревянной балке межэтажного перекрытия, а снизу к промежуточной площадке.

Поэтому для крепления к перекрытию мы можем сделать, например, следующее — установить на верхний скос косоура металлическую пластину из листового железа толщиной не менее 5 мм, в которой сделаем сквозные отверстия и через них, будем крепить косоуры к балке межэтажного перекрытия.

Металлический косоур

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

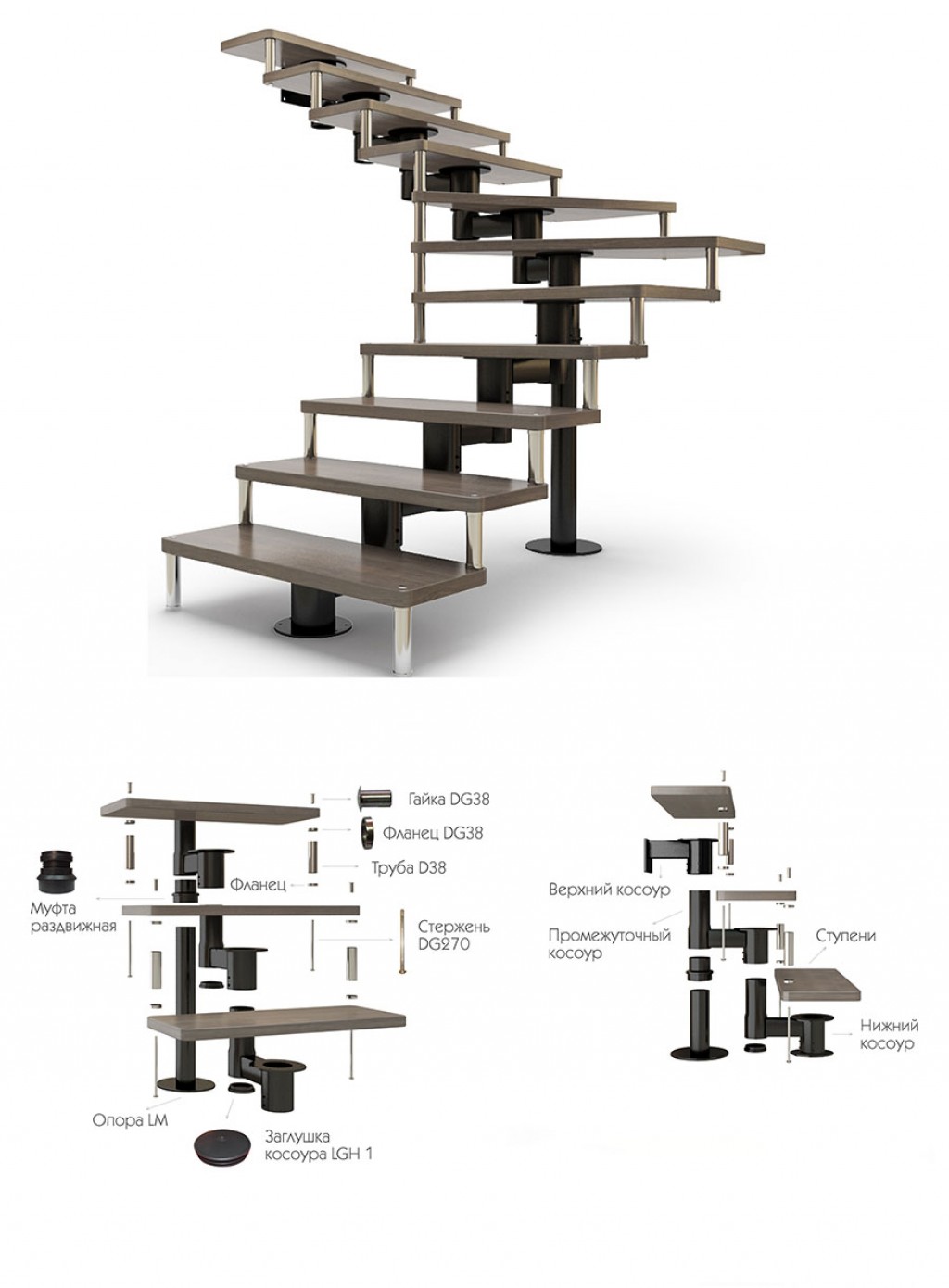

Металл – очень прочный материал, поэтому зачастую достаточно одного центрального косоура

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Конструкции лестничных площадок прямых и угловых лестниц по деревянным балкам

Ранее мы выяснили, что косоуры и тетивы опираются на несущие балки лестничной площадки. Эти балки тоже должны на что-то опираться. В вариантах частично открытых лестниц несущие балки с одной стороны опираются на стену, а с другой их поддерживают опоры — стойки, колонны. Между несущими балками нужно положить ещё дополнительные балки — рядовые. Они повысят жёсткость конструкции, исключив зыбкость пола площадки, и будут поддерживать конструкцию пола площадки.

Укладка рядовых балок может производиться двумя способами.

Первый способ. Одним концом рядовые балки укладываются в паз несущей балки, перекинутой с опоры на опору. При этом сечение рядовых балок может быть меньше сечения несущих балок, поскольку роль рядовых балок сводится только к обеспечению жёсткости конструкции. Другим концом рядовые балки заходят в стену, как и несущие балки; но так как высота сечения рядовых балок (в данном примере она равна 75 мм) меньше высоты сечения несущих балок (150 мм), то и высота заложения рядовых балок в стену меньше и определяется высотой их сечения (75 мм).

Второй способ. Несущие и рядовые балки имеют одинаковое сечение; рядовые балки укладываются поверх несущих балок.

Если лестница открыта полностью, то опоры устанавливаются с двух сторон площадки, на которые производится монтаж балок площадки.

Устройство балочной лестничной площадки: а — план раскладки балок лестничной площадки по первому варианту; б — раскладка балок по второму варианту; в — схема разреза конструкции по второму варианту; 1 — опора; 2 — рядовая балка площадки 75×50 мм; 3 — несущая балка площадки 150×100 мм; 4 — косоур; 5 — ступени; 6 — несущая косоур балка 150×100 мм; 7 — доски чёрного пола; 8 — чистый пол.

Далее на балки — рядовые и несущие — настилаются доски чёрного пола, по которым монтируется конструкция чистого пола. Снизу площадку оформляют, закрывая либо только доски чёрного пола, либо пряча и балки площадки. Для этого годятся доски типа «вагонки», гипсокартонные листы или иной облицовочный материал. При необходимости можно предусмотреть звукоизолирующую прослойку.

Лестничные площадки угловых лестниц мы формируем аналогичными приёмами. В частично открытых лестницах площадка примыкает к смежным несущим стенам. В этом случае нужна одна стойка — с внутреннего угла лестницы. Несущие косоур или тетиву балки площадки заводятся одним концом в стену, с другой — опираются на стойку. Рядовые балки монтируются одним из двух способов, подробно описанных в прямых лестницах.

Если лестница полностью открыта, то опоры ставятся с дух сторон площадки. Причём нужно по две опоры с каждой стороны площадки. На опору укладываются балки, которые вместе с опорами образуют своеобразную опорную раму, на которую монтируются балки площадки — и основные, несущие, и дополнительные — под конструкцию пола площадки.

Конструирование лестничной площадки угловой лестницы: а — вид лестницы; б — несущие конструкции лестницы; в — план раскладки балок площадки, тетив, косоуров; 1 — косоур; 2- проступь; 3 — стойка; 4 — тетива; 5 — крепление проступей врубкой; 6— то же, на опорный брусок; 7— несущая тетиву/косоур балка; 8 — дополнительные балки для формирования площадки; 9 — опорная рама; 10 — доски чёрного пола плошадки; 11 — доски чистого пола площадки.

Для опор годится дерево (бревно, брус), в этом случае опоры называют стойками. Опоры можно возвести и из камня (кирпича, мелких блоков). Но, заметьте, под каменную опору необходимо подготовить фундамент, поскольку масса каменной опоры значительно больше деревянной, а конструкция перекрытия на такую массу не рассчитывается.

Если дизайнерский проект помещения не позволяет ставить стойки, то их можно заменить подкосами, схема решения показана на рисунке. Защемлённая в стене несущая балка площадки поддерживается подкосом, который, в свою очередь, упирается в стену и поддерживается опорным элементом. И подкос, и опорный элемент могут быть красиво обыграны архитектурно в любом стиле помещения.

Опоры также можно заменить диагональными балками, перекинутыми на две смежные несущие стены. На одну или две диагональные балки укладывается защемлённая в стене балка, на неё опираются несущие балки площадки. Снизу эту группу балок, конечно, лучше закрыть какой-либо подшивкой. Способ хорош в том плане, что образуется совершенно свободное пространство под площадкой, лестница смотрится более лёгкой. Однако, поскольку все балки укладываются «поэтажно» друг на друга, нужно точно рассчитать высоту их заложения в стены. И ещё одно предупреждение. Как и всякая консольная конструкция, такая площадка работает в менее благоприятном режиме, поэтому решение о параметрах сечения балок должно приниматься на базе расчётов.

Устройство лесничной площадки угловой и прямой лестницы без стойки: а — замена стойки подкосом; б — то же, диагональными балками; 7 — несущая балка площадки под косоур/тетиву; 2 — подкос; 3 — опора под откос; 4 — диагональные балки; 5 — вспомогательная балка под несущие балки площадки; 6- прибоина под балки площадки.

Лестницы на тетивах

Тетивы – это опорные балки, расположенные по бокам ступеней. К ним изнутри сбоку и крепятся ступени. Тетивы фиксируются специальными затяжками, которые делают конструкцию жесткой и надежной.

Лестница на тетивах может быть с одним прямым маршем, с забежными ступенями или с промежуточной площадкой. Прямые лестницы достаточно просты, как в изготовлении, так и в монтаже. А вот лестница на тетивах с забежными ступенями требует очень высокой квалификации, как от мастера, так и от проектировщика. Г-образные лестницы с поворотом на 90 градусов позволяют включить плавный изгиб в конструкцию тетивы на повороте и добавить изящества в такую. Тетивные же лестницы с промежуточными площадками смотрятся очень массивно. Их марши обычно содержат одинаковое количество ступеней.

Лестницы на тетивах бывают двух видов:

• С подступенками – «закрытые». Выглядят надежными и массивными.
• Без подступенков «открытые». Визуально кажутся более легкими.

При правильном расчете геометрии конструкции и её прочностных характеристик, несущая способность у обоих вариантов одинакова.

Способы крепления тетив к элементам ступеней

• Пазы. Они формируются на внутренней части тетив. Глубина пазов – до 20 мм. Важна точность разметки для исключения перекосов.
• Деревянные бруски, которые фиксируются у внутренней стороны тетивы.

Косоур лестницы: как рассчитать и сделать своими руками

Косоур лестницы представляет собой наклонную балку, служащую опорой лестничной конструкции. Ступени на нее накладываются сверху, тогда как в случае использования тетивы, крепление ступеней осуществляется изнутри — в специальные гнезда или пазы. Об особенностях расчета косоура и о самостоятельном изготовлении этого важного элемента лестничной конструкции пойдет речь ниже.

Расчет размеров косоура

Косоур несет на себе огромную нагрузку, от него зависит долговечность, устойчивость всей лестничной конструкции, поэтому так важно рассчитать все его параметры правильно.

Существуют свои особенности расчета размеров для изделий из разных материалов. Рассмотрим каждый вариант отдельно.

Расчет косоура из дерева

Самым простым является расчет для одномаршевой лестницы, хотя если маршей больше, то методика расчета та же, только каждый пролет рассчитывают отдельно.

Расчет косоура для одномаршевой лестницы самый простой: достаточно извлечь корень квадратный из суммы квадратов высоты и проекции длины лестничной конструкции

Обязательным условием является соблюдение одинакового наклона всех участков конструкции.

Для расчета потребуются следующие данные:

1. Расстояние между чистым полом 1 и 2 этажей — высота лестничной конструкции.
2. Длина марша. Если известно количество ступеней и ширина проступи, то длину конструкции можно получить путем умножения этих двух величин. Существует и другой путь: при помощи отвеса размечают проекцию проема 2 этажа и измеряют расстояние между его началом и первой ступенью лестницы.

Расчет косоура для разворотной лестницы «Модерн» более сложный. Здесь придется рассчитывать отдельно каждый участок.

Определяя длину марша, не следует учитывать последнюю ступеньку, т.к. она является продолжением пола второго этажа.

Неточная разметка пары косоуров приведет к тому, что ступени будут перекошены, а лестница со временем начнет скрипеть

При наличии необходимых данных, длину косоура просто определить с применением теоремы Пифагора:

H2 + L2 = C2, гдеH — высота;L — длина марша;

С — длина косоура.

Искомый параметр находят путем извлечения квадрата из суммы квадратов высоты лестничной конструкции и длины марша:C = √( H2+ L2).

Намного проще рассчитать косоур с помощью онлайн-калькулятора, подставив желаемые параметры будущей лестничной конструкции. В зависимости от размеров лестницы, ступени крепят на 1,2, а иногда, если ширина конструкции превышает 150 см, то и на 3 косоура.

Онлайн-калькулятор очень упростит ваши расчеты

При сооружении лестницы для дома своими руками выбирать крепление на 1 косоур опасно, нужны серьезные расчеты и лучше, если их, а затем и установку, выполнят профессионалы. Если все же решили справиться с этим самостоятельно, посмотрите видео:

Особенности расчета металлического косоура

Для того, чтобы выбрать профиль, из которого будет изготовлена конструкция, необходимо рассчитать нагрузку на косоур. Возьмем для примера следующие данные:

• высота — 270 см;
• длина марша — 450 см;
• количество ступеней — 15 шт;
• масса ступени — 9 кг;
• нагрузка на лестницу, создаваемая весом людей, одновременно находящихся на ней — 400 кг;
• ширина ступеньки — 80 см;
• модуль упругости — 2 100 000 кг на 1 кв. см для стали.

Выполняем вычисления:

1. Определим нагрузку на косоур15 х 9 х 1,1 + 400 х 1,4 = 708,5 кг.
2. Узнаем длину косоураC = √( H2+ L2) = √2702 + 4502 = 530 см.
3. Рассчитываем момент инерции(5,2 х 80 х708,5 х 530)/ 2 100 000 = 74,39 см4.

Выбираем подходящий профиль по таблице сортамента:

Таблица сортамента для труб из стали позволит выбрать подходящий профиль. Найденному моменту инерции соответствует профиль 140х60х3 мм

Масса ступени и нагрузка от веса людей определены с учетом коэффициента надежности, равного 1,1 и 1,4 соответственно.

Косоур из дерева своими руками: 4 этапа изготовления

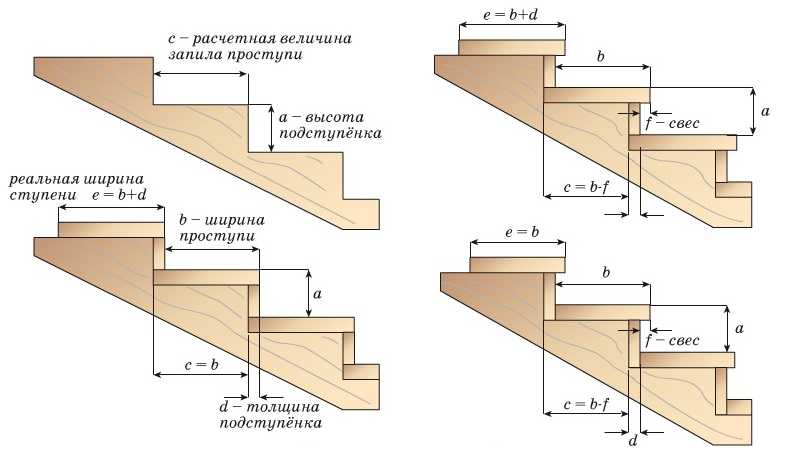

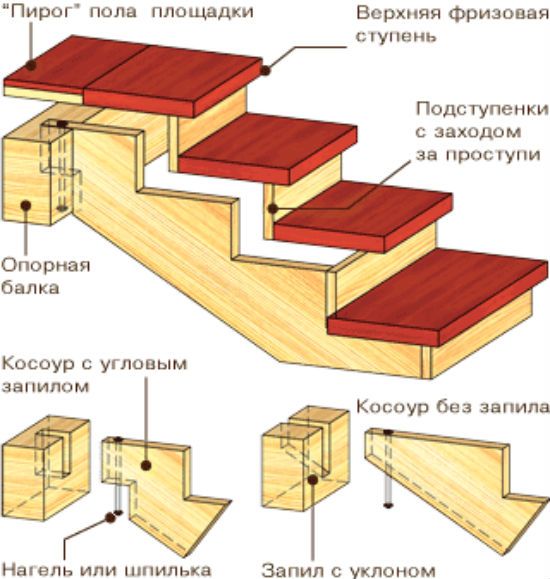

Ступени фиксируют двумя способами: в вырезах треугольной формы непосредственно в косоурах или на кобылках — дополнительных элементах в виде клиньев в форме прямоугольного треугольника. Они крепятся к несущей конструкции посредством шкантов.

Крепление ступеней может быть разным, главное, чтобы оно соответствовало требованиям безопасности

Металлический косоур своими руками

Чтобы своими руками сделать металлический косоур, следует знать, что они бывают:

Лестница на металлических косоурах, обладает высолкой несущей способностью. Здесь часто отсутствуют дополнительные опоры

Изготавливают косоур по следующей технологии:

1. Предварительно швеллер размечают, нанося метки на места крепления кобылок. Проще это делать при помощи треугольника с соответствующими отметками на катетах.
2. К горизонтальному отрезку профиля приваривают кронштейны для крепления ступеней. Для упрочнения конструкции иногда создают дополнительные ребра жесткости.
3. Если конструкцией лестницы предусмотрено наличие 2 косоуров, то их соединяют между собой уголком, по длине равным ширине лестницы, что придает дополнительную жесткость сооружению. Чтобы выдержать предельную точность при изготовлении косоура лестницы своими руками, следует наварить отрезки профиля на один швеллер, а затем наложив его на второй, отметить места крепления.

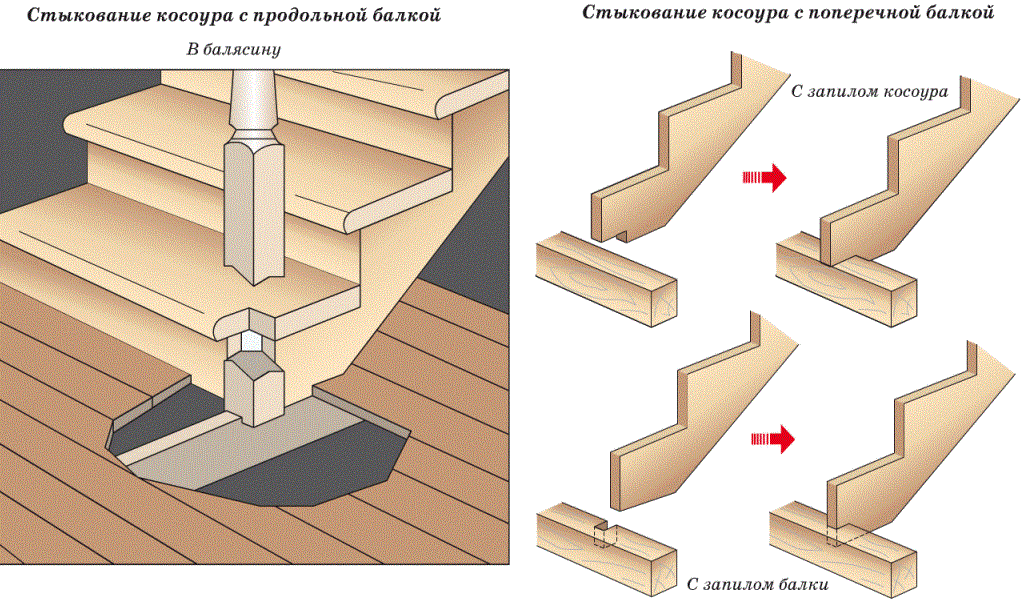

   Способы крепления косоура к перекрытию

Самостоятельно можно сделать простую модель, но имея  небольшой опыт, красивую, презентабельную и надежную конструкцию вряд ли удастся создать. Для этого существуют специалисты.

Лестница на 1 косоуре выглядит почти невесомой. Такая конструкция не под силу любителю. Пусть ее изготовлением займутся профессионалы

Компания, кроме готовых лестничных конструкций, предлагает и косоуры из дерева, металла. Это ключевые элементы, поэтому приобретать их стоит у надежных производителей.

Профессионализм наших специалистов, высокое качество в сочетании с демократичной ценой, делают продукцию, выпускаемую нашей компанией, востребованной.

Виды косоуров и лестниц на них

Косоуры бывают двух видов: монолитные ступенчатые, отлитые с углами для установки ступенек и ровные с креплениями для кобылок. Прежде, чем заказать лестницу на косоуре, надо выбрать форму опоры. Цельная бетонная балка с уступами для крепления ступенек так и называется – ступенчатая.

Но есть еще разъемная конструкция с кобылками. Заливая бетон в форму, мы закрепляем в нем анкерные болты и одновременно предусматриваем небольшой проем для упора или шканта. С помощью этих приспособлений к бетонной опоре крепятся кобылки. Они представляют собой металлические или деревянные прямоугольники. Кобылку фиксируют на опоре с помощью анкерного соединения, а затем уже на него кладут и закрепляют деревянную, стеклянную или пластиковую панель.

• винтовые и дугообразные;
• с забежными ступенями;
• с прямым пролетом;
• с поворотной площадкой.

Форма зависит от фантазии дизайнера, архитектурных особенностей помещения или соединяемых уровней, и задается несущей балкой. Часто бетонные балки-косоуры отливают сразу с площадками-ступенями. В этом варианте мы имеем возможность сразу задать не только необходимую прочность всей конструкции, но и форму.

Как правильно расчитать размер косоура

• H – высота лестницы;
• H1 – высота пространства над головой;
• h – высота подступенка;
• L1 – длина горизонтальной проекции;
• L – длина проема;
• l – глубина проступи;
• n – количество ступеней.

Для тех, кто только недавно начал мастерить руками, довольно тяжело подобрать правильные размеры данных параметров. Поэтому стоит обратить внимание на некоторые правила:

• высота пространства над головой (H1) не должна быть меньше двух метров;
• глубина проступи (l) должна быть в пределах 25-40 сантиметров;
• высота подступенка (h) должна быть не меньше 12, но не более 22 сантиметров .

Чтобы косоур для лестницы своими руками был идеально спроектирован, воспользуйтесь формулой: высоту подступенка (H1) умножьте на два и прибавьте глубину проступи (l). Если результат получился в пределах 60-65, значит размеры вы подобрали правильно и лестница будет удобна в использовании.

Бетонная лестница на косоурах: монолитная и сборная

Бетонные лестницы на косоурах считаются наиболее надежными и долговечными. Делятся на типовые и сделанные по индивидуальному проекту. Могут быть сборными, где роль опорного элемента выполняет одна или две бетонные или металлические балки, на которые крепятся ступени, или монолитными, в которых косоур неотделим от ступеней.

Для изготовления бетонной лестницы своими руками. в первую очередь, надо соорудить опалубку. Она должна быть непроницаемой, чтобы раствор не вытекал. Затем разместите каркас из прутьев арматуры, сваренных между собой. Третьим шагом будет заполнение приготовленной формы бетоном. Обязательно утрамбовывайте цемент по ходу процесса. После того, как лестница застынет, можете смело начинать отделку бетонной лестницы .

Расчет монолитной конструкции ничем не отличается от проектирования ее металлического иди деревянного аналога.

Проще всего сделать лестницу на металлических косоурах, сужу по личному опыту. На работе сам изготовил косоуры. Ступени и подступени купил готовые деревянные, проморил, пролачил. Косоуры покрасил белой эмалью. В итоге лестница обошлась около 20 тысяч на данном этапе. Теперь надо сделать перила. Пока не решил окончательно деревянные или металлические. В любом случае, выйдет дешевле, чем брать готовую лестницу.

Я тоже пришёл к этому варианту. У меня основа косоуров задумана из уголка, который в трёх местах (начало, середина, конец) крепится к столбам из квадратной трубы, забетонированных в пол и связанных с перекрытиями. Но сами ступени я решил крепить к деревянному брусу, который «вложен» в уголок «на ребро» и прикреплён к нему в тех же трёх местах. Так получается проще, поскольку металлические опоры под каждую из 19 ступеней делать слишком трудоёмко. А здесь достаточно выпиливания змейкой, использования полученных треугольников как кобылок и крепления всего на саморезы с клеем. Кстати, перила тоже продаются готовые, в том числе — с пазом для накладывания на уголок «пятёрку». Буду крепить его к тем же столбам.

Главная / Внутренние лестницы / Лестница на косоурах своими руками — как сделать косоур для лестницы

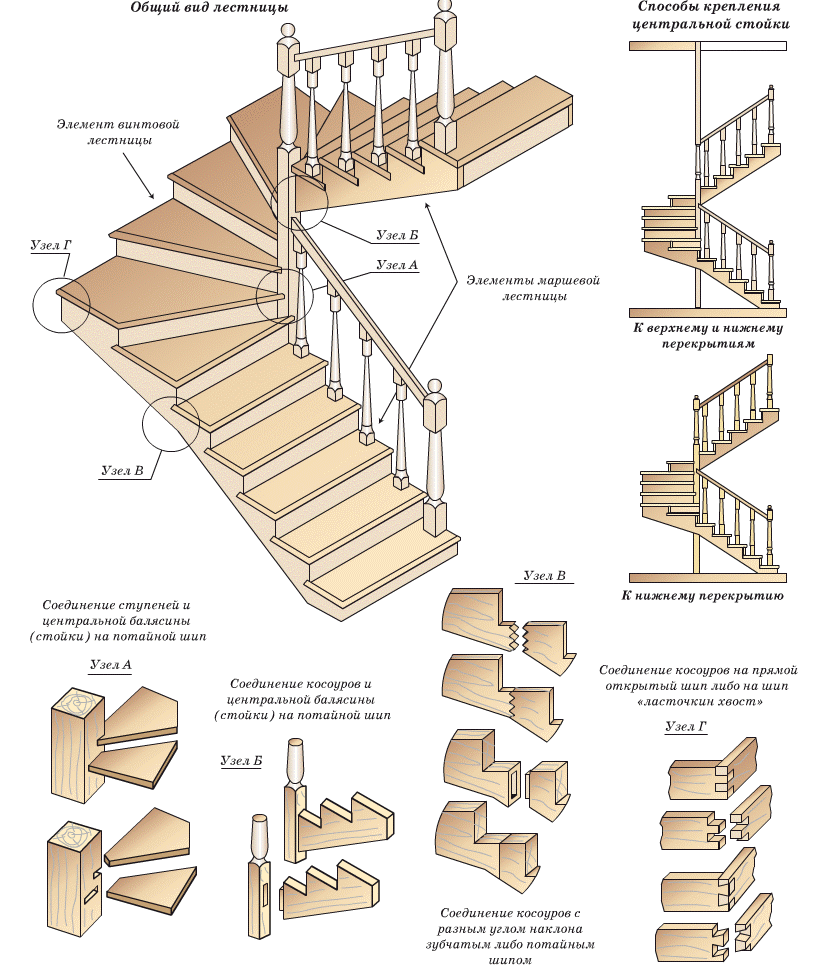

Особенности изготовления винтовой лестницы

Изготовление и монтаж деревянных лестниц винтового типа на второй этаж гораздо сложнее, чем маршевых. Но, с другой стороны, они позволяют экономить полезную площадь и помещаются там, где для маршевой конструкции было бы недостаточно места.

Самый оптимальный вариант – это установка спиральной конструкции с центральной опорой. В данном случае ступени в форме треугольника либо трапеции крепятся непосредственно к ней.

Для придания конструкции надежности опорный столб со специально приделанной пятой ставится вертикально и бетонируется у основания.

Как сделать косоур своими руками

Cтроительство советы. , Редактор

При постройке дома в несколько этажей очень важно спроектировать лестницу правильно. И особое внимание стоит уделить косоуру. Конструкция своими руками довольно щепетильный процесс. Ведь заранее надо рассчитать нужные параметры, подобрать материал. И лишь после этого приступать к работе.

Посмотреть как выглядит металлическая лестница на косоурах

Косоуры различают по размеру, материалу из которого они изготавливаются, расположению и форме. Часто люди не могут определиться из чего сделать косоур. Дерево более удобное при проектировании лестницы, но бетон и металл надежней. Располагаться может по центру или по бокам. Различают такие формы:

Конструируем балюстраду

Балюстрада является не только декоративным украшением лестницы, но и служит еще и элементом безопасности, особенно для детей. Обычно ее конструируют только с той стороны, которая обращена в сторону наблюдателя. Втору сторону можно просто отделать любым понравившимся материалом.

Балюстрада на лестнице

Установка подобного элемента определяется еще и тем, в каком ракурсе стоит конструкция, какой имеется интерьер и т.п. Поэтому в некоторых ситуациях балюстраду можно и не делать. При отсутствии балюстрады, углы конструкции закрываются перфорированным уголком.
