(+49 фото) Лестницы на второй этаж деревянные своими руками

Актуальным вопросом при строительстве частного дома в два этажа является проектировка и установка лестницы. Наибольшую популярность имеют варианты маршевого типа. Они обладают множеством достоинств, среди которых эргономичность и безопасность. В большинстве случаев можно встретить маршевые лестницы с поворотом на 180 градусов. Это конструкции п-образной формы, которые отличаются высокой надежностью и прочностью.

Лестница на второй этаж своими руками из дерева с поворотом на градусов: расчет и монтаж

Для изготовления лестниц предлагается много современных материалов. Тем не менее, деревянные лестницы в интерьере дома являются эталоном безупречного стиля. Именно деревянные конструкции формируют ощущение домашнего уюта. Ключевыми моментами в обустройстве лестницы являются точный расчет, качественное изготовление и корректный монтаж. Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов может быть установлена благодаря точному следованию рекомендациям по проектированию и расчету конструкции. Она позволит сэкономить полезное пространство и обеспечить свободное и комфортное передвижение по ней.

Лестница на второй этаж своими руками из дерева с поворотом на градусов: расчет и монтаж

Точный расчет деревянной лестницы значительно упрощает ее монтаж, гарантирует удобство и долгий срок эксплуатации

Общая характеристика

Видов лестниц по своей проектировке существует множество, но не все они подходят в определённых условиях. В том случае, когда необходимо максимально сэкономить пространство, выбирают лестницу с поворотом на 180, особенно тот вариант, в котором площадка заменяется забежными ступенями. В этом случае нагрузка, оказываемая на лестницу, распределяется на две стенки. Используя такую модель маршевой лестницы, можно не только сэкономить свободное пространство, но и повысить степень безопасности во время перемещения.

Общая характеристика

Для достижения развёрнутого угла мастера используют следующие архитектурные особенности:

  • установка двойного или тройного марша с площадкой прямоугольной формы;
  • монтаж двух лестниц с использованием забежных ступеней;
  • устройство конструкции полувинтового вида;
  • комбинация всех или нескольких вариантов перечисленных выше.

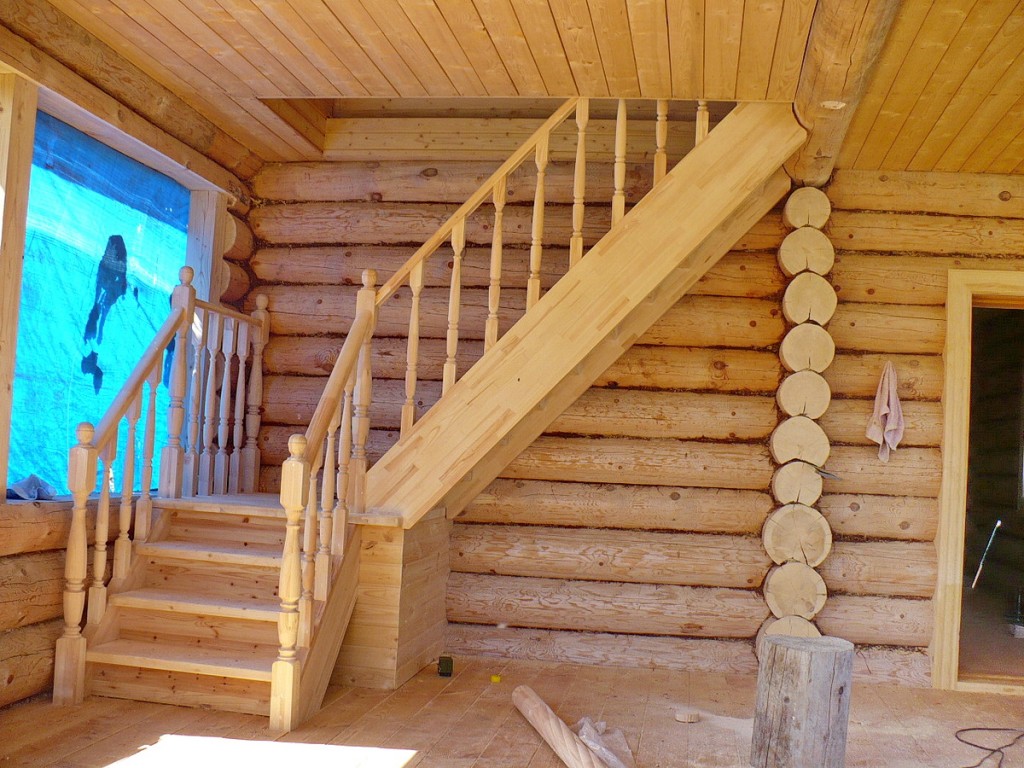

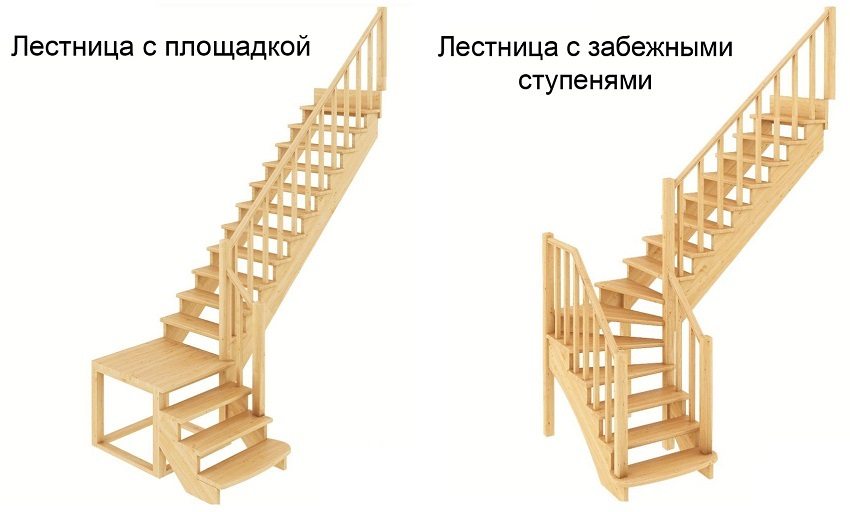

Лестница с площадкой и забежными ступенями

Общая характеристика

Выполнить самостоятельный монтаж лестницы несложно, так как на рынке представлен довольно большой выбор готовых элементов для сборки. Деревянную лестницу с поворотом на 180 градусов можно спроектировать и смонтировать, выбрав нужные модули.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;

Проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

  • формула удобства: e — j = 12 см;
  • формула безопасности: e + j = 46 см;
  • формула шага: 2 j + e = 62 (60-64) см.

Если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо. Расстояние от лестничного марша до перекрытия должно быть не меньше 200 см.

Общая информация

Для того чтобы самостоятельно смастерить сложную конструкцию, необходимо тщательно подготовиться к работе.

Кроме этого, следует изучить конструктивные особенности и выбрать оптимальную модель изделия.

Конструктивные особенности

Изготовление деревянных лестниц своими руками предусматривает необходимость обустройства одного или нескольких пролётов (маршей), располагающихся между этажами. Каждый из них должен состоять из различных элементов, соединённых в единую конструкцию.

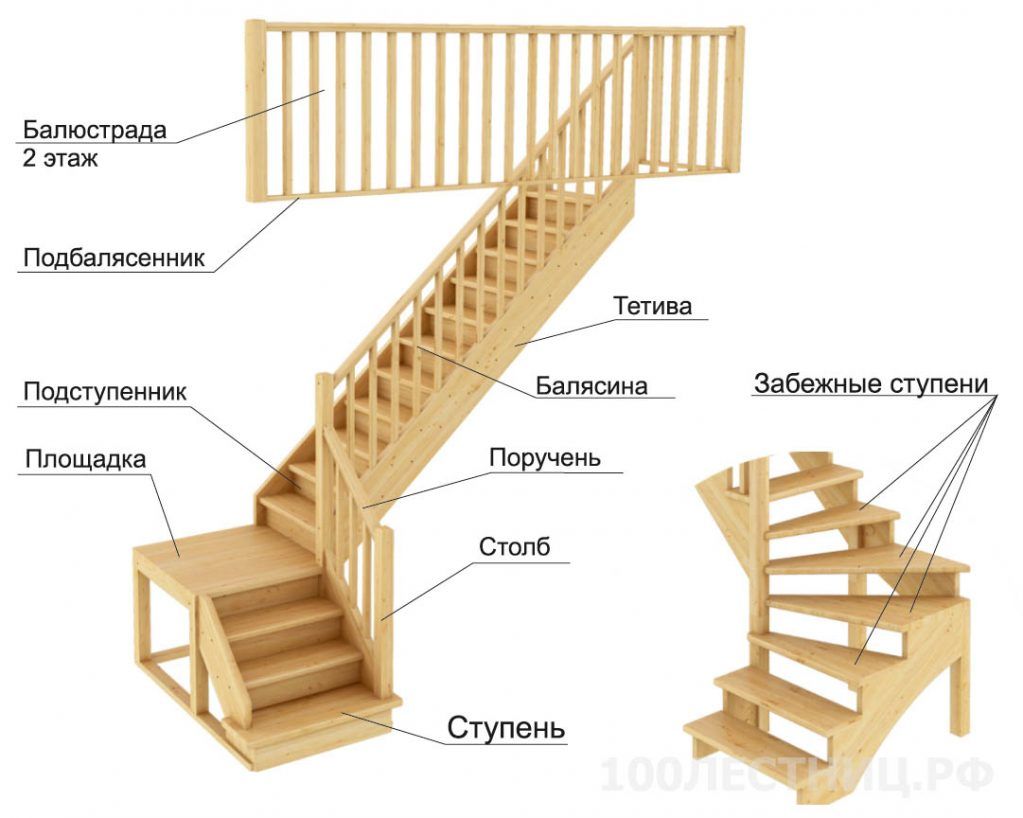

Основные части лестницы:

  1. Тетива. Этот элемент конструкции предназначен для выполнения несущих функций. Его используют в тех случаях, когда боковая часть лесенки прилегает к стене здания. Монтаж тетивы требует максимально точной разметки, так как малейшая ошибка приведёт к перекосу ступенек.
  2. Косоур. Он представляет собой деревянную балку с выпиленной гребёнкой. Эта деталь является несущей, поэтому особое внимание следует уделить её прочности. Используют косоур для фиксации подступенка.
  3. Ступень. Эта главная деталь любой лестницы может быть выполнена в обычной или нестандартной форме. В большинстве домов можно встретить радиусные ступени (полукруглые, с закруглёнными углами, волнообразные) или забежные. Крепят их к выбранной несущей конструкции.
  4. Подступенок. Используется только в тех лестницах, которые должны ежедневно выдерживать большие нагрузки. Наличие этого элемента позволяет увеличить прочность всей конструкции.
  5. Балясины. Эти детали могут иметь различную форму и конфигурацию. Применяют их для подпорки поручней, формирующих боковое ограждение.
  6. Столбы для опоры. Они являются одними из наиболее важных элементов, так как обеспечивают поддержку поручням и значительно увеличивают прочность ограждения. Устанавливают их не только на площадках между пролётами, но и в начале, а также в конце лестницы.
  7. Поручни. Этот конструктивный элемент обязательно должен присутствовать в каждой лестнице. Опорой для них служат специальные столбы и балясины. Так как к этой детали будут прикасаться руки владельцев дома, то она должна быть максимально гладкой и приятной на ощупь.
  8. Дистанционная втулка. Её используют в качестве подставки только в тех конструкциях, которые состоят из нескольких лестничных пролётов.

Разновидности изделий

Существует большое количество конструкций деревянных лестниц, которые можно возвести своими руками.

Для того чтобы выбрать наиболее подходящий вариант, нужно учитывать место, где будет установлено изделие, а также его удобство для всех членов семьи.

Самые популярные виды лестниц из дерева:

  1. Прямая маршевая. Это наиболее удобная конструкция, которую просто собирать своими руками. В большинстве случае она выполняется с небольшим шагом и низкими ступенями, которые обеспечивают комфорт всем жильцам дома. Некоторые умельцы предпочитают разделять прямую лестницу на 2 части, устанавливая небольшую промежуточную площадку. Она даст возможность детям и пожилым людям более безопасно подняться на верхний этаж.
  2. В виде буквы «Г». Такая форма лестниц является наиболее популярной и часто устанавливаемой. Она позволяет выполнить поворот в нужном месте, огибая колонны или любые другие конструкции в здании.
  3. Прямая П-образная. Главная отличительная черта этой лестницы — наличие площадки между двумя пролётами. Благодаря ей, выполняют поворот на 180 градусов и меняют направление расположения ступеней. Правильно смастерить такую конструкцию могут только профессионалы.

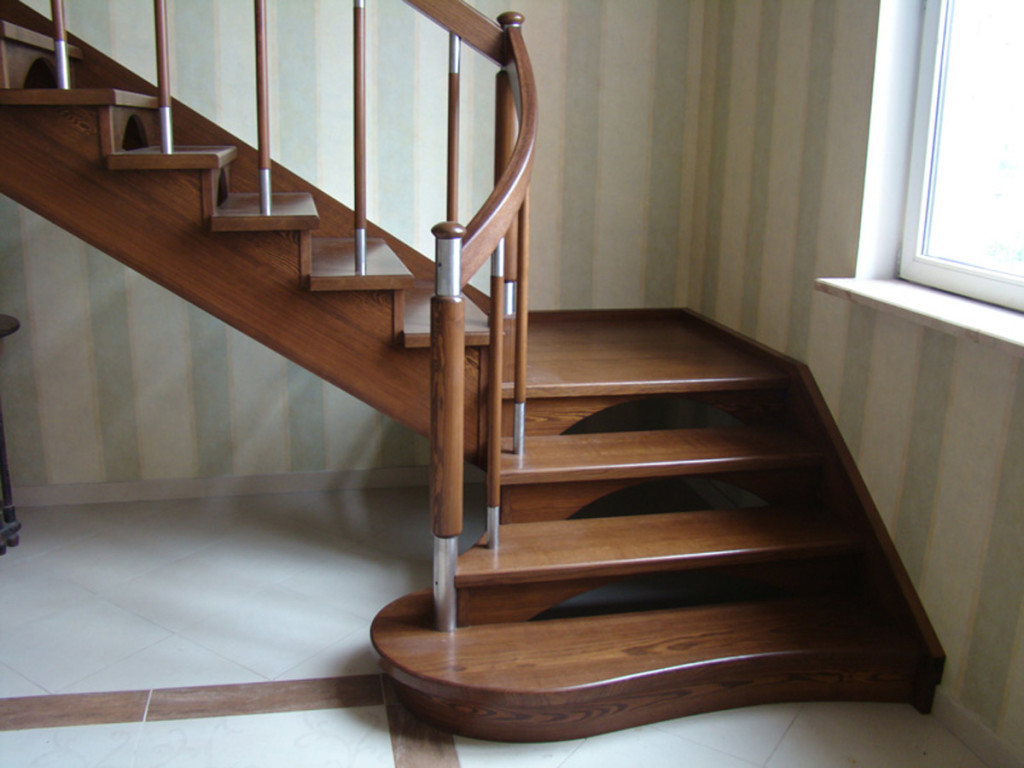

  4. П-образная с забежными и угловыми ступенями. Этот сложный вариант применяют при необходимости обустроить высокую лестницу в маленьком проёме. Правильно установленные ступени позволят сэкономить место и не снизить удобство пользования конструкцией.
  5. Винтовая. Она устанавливается только в небольших проёмах и не отличается удобством. Несмотря на это, её ценят за привлекательный внешний вид и оригинальность.
  6. Утиный шаг. Этот вариант конструкции позволяет уменьшить крутизну подъёма, а также сэкономить жилое пространство. С его помощью часто обустраивают подъём на чердак и спуск в подвал.

Расчет основных размеров лестницы с поворотными ступенями гр

Расчет основных размеров лестницы с поворотными ступенями 90 гр.

Высота подъема 250 см
Длина лестничного проема в плане 300 см
Ширина площадки 80 см
Количество ступеней всего 13
Поворотных ступеней 3
До поворотных ступеней 4
Толщина ступеней 5 см
Выступ ступеней 5 см
Длина верхней тетивы лестницы 248.5 см
Длина нижней тетивы лестницы 165.6 см
Расстояние на тетиве между запилами под ступени 41.4 см
Угол наклона лестницы 28° от уровня пола
Высота ступеней 19.2 см
Глубина ступеней 41.7 см
Высота подступенка 14.2 см
Внутренний угол поворотных ступеней 30°

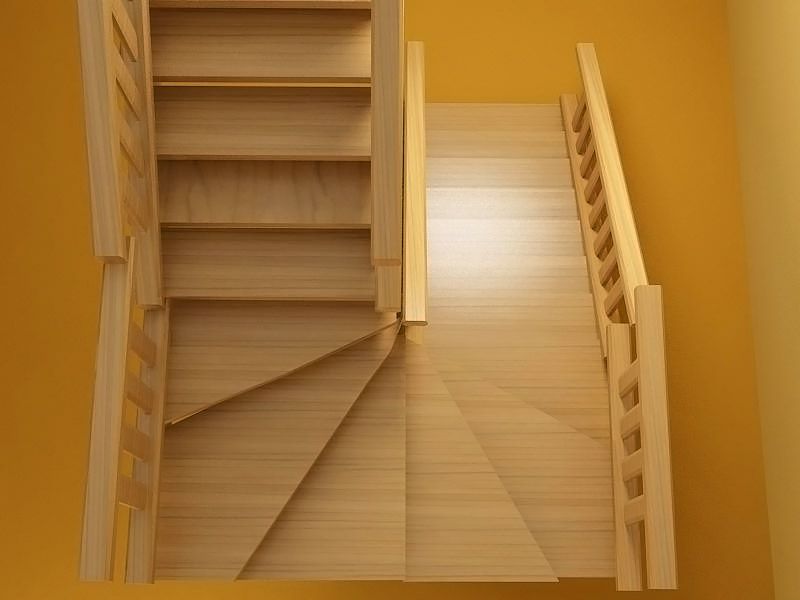

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет основных размеров лестницы с поворотными ступенями гр

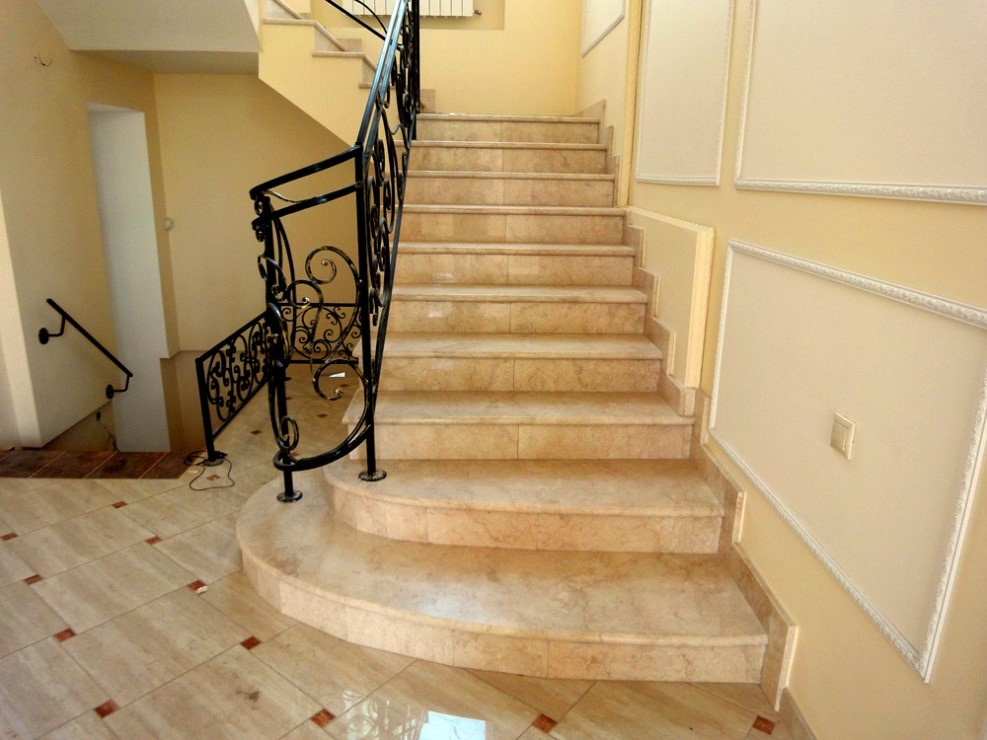

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.

Длина шага человека составляет от 60 до 66 см, в среднем – 63 лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°.

Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 глубины можно компенсировать выступом ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.

На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет данной лестницы самостоятельно (длина и ступени)

Схема опалубки ступеней.

Перед тем как приступить к непосредственному монтажу данной конструкции, следует создать небольшой проект. Он отражает то, какие именно размеры примет лестница, где именно она будет находиться, какова высота ступеней предполагается и многое другое. Чаще всего лестницы с поворотом на 90 градусов. устанавливаются в углу помещения. Специалисты советуют сооружать лестницу шириной не менее 70 – 80 см. Что же касается количества самих поворотных ступеней, то оптимальным является вариант, при котором их 3. От правильности производимых расчетов будет зависеть то, насколько удобно вам будет пользоваться лестницей в дальнейшем.

Итак, при том, что ширина лестницы должна быть в среднем 70 – 80 см, необходимо помнить еще и о том, что такая конструкция должна экономить внутреннее пространство. Поэтому не стоит делать длину ступени более чем 1 – 1,1 м.

Расчёт основных размеров

Перед тем, как сделать деревянную лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.

Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов.

Если чистового пола нет, то его размеры нужно заложить примерно.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Ширина лестницы

Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.

Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.

Высота ступенек

Согласно некоторым нормам в строительстве высота ступенек берется в диапазоне от 15 до 20 см. Как правило, берется среднее значение в 17 см. Количество ступенек определяется как частное от деления высоты всей лестницы на высоту каждой ступеньки. Если в результате получается неровное число, то можно уменьшить высоту нижней ступеньки.

Ширина ступени

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Наклон лестницы

Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.

Длина

Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.

Имеется несколько возможных вариантов решения проблемы:

  • Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.

  • Устройство нескольких забежных ступеней.

Из какого дерева можно сделать лестницу

Выбор материала для лестницы зависит от предпочтений владельца дома или квартиры, характеристик дерева и стоимости на него. Различные породы имеют свои преимущества и недостатки:

  • Клен. Лестница из данной породы получится самой прочной и долговечной. Цвет – светло коричневый. Недостаток кленовой лестницы – высокая цена.
  • Лиственница. Цвет конструкции – золотисто-желтый или темно-желтый с коричневыми прожилками. Отлично переносит воздействия внешних факторов. Лестница из лиственницы получится прочной и твердой.
  • Дуб. Особенность лестниц из дуба – чем они старше, тем темнее оттенок.
  • Ель. Наиболее популярный материал из-за своей невысокой стоимости. Еловая древесина имеет однородную структуру и светлый оттенок.
  • Сосна. Благодаря низкой плотности древесины, ее очень легко обрабатывать. Дополнительным преимуществом сосны является невысокая стоимость материала. К недостатку сосновой лестницы стоит отнести небольшой срок эксплуатации. Лестницу из сосны лучше всего устанавливать на даче, где она будет использоваться сезонно.

Преимущества и недостатки

Как и у любого варианта лестницы, у забежной конструкции есть сильные и слабые стороны. Среди положительных моментов особенно выделяются:

  • Заметная экономия требуемого под установку пространства. Они занимают в два раза меньше места, чем прямые изделия;
  • Удобная в эксплуатации, но только при условии, что ступени не узкие. В таком случае лестница не уступит по удобству изделиям на 180 градусов;
  • Прочность и грузоподъёмность этих изделий на высоком уровне;
  • Огромный потенциал в плане дизайна, поскольку, используя лестницу можно сильно преобразить простое помещение, поделив его на зоны и т.п.

Прежде чем останавливаться на этих изделиях, нужно рассмотреть их недостатки, пусть их совсем немного. Точнее всего один – справиться с такой лестницей своими руками непросто из-за сложных расчетов, чертёжей и других нюансов, незнакомых любителю. Но сегодня есть виртуальные сервисы, которые помогут просчитать все нужные параметры онлайн. А профессионалы соберут детали в рекордно короткие сроки.

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

  1. Определяют местоположение конструкции.
  2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
  3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
  4. Выбирают тип конструкции и стройматериала для нее.
  5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Приставные изделия

Если вам требуется организовать сопряжение с чердаком, хорошим вариантом является приставная лестница своими руками из дерева. Сделать ее несложно, весь процесс не займет более двух часов.

Необходимые материалы

Изготавливается приставная деревянная лестница своими руками с применением следующих расходников:

  • деревянные бруски, сечение 50×50 мм, 100×50 мм;
  • доска обрезная , сечение 100×25 мм;
  • саморезы, клей;
  • шуруповерт, пила;
  • антисептическая пропитка, лак;
  • измерительная рулетка.

Расчеты и чертеж

В вопросе как сделать лестницу из дерева своими руками важно измерить высоту проема и рассчитать длину будущего изделия. Оно будет равняться расстоянию от пола до точки состыковки с чердаком плюс 35-50 см на уклон конструкции. Зависимость показателей бруса от длины лестницы:

Длина готовой лестницы, м

Характеристики бруса, см

Примечание

Не более 2

5×5

Не более 3

10×2,5

Брус ставят на ребро

Более 3,5

10×5

Для расчета потребности в материалах принимают ширину лестницы в диапазоне 40-60 см и шаг в промежутке величин 25-35 см.

Чертеж приставной деревянной лестницы для изготовления своими руками выглядит так:

Процесс изготовления

Чтобы узнать, как сделать приставную деревянную лестницу своими руками, ознакомьтесь с инструкцией:

  1. Брус обработайте антисептиком, отпилите его по высоте изделия. Из этих заготовок получатся боковины. На них нарисуйте разметку для поступей, учитывая ширину шага. При этом учтите выпуск с обеих частей в 500 мм. При ширине изделия 50 см разметка составит 60 см для предотвращения трещин при крепеже.
  2. Нарежьте ступени шириной 60 см.
  3. На ровной рабочей площадке уложите тетивы так, чтобы промежуток боковин составил 50 см. Для равнения используйте шнур, рулетку и постоянно сверяйте диагонали противолежащих сторон.
  4. Фиксируйте ступени метизами (по два на каждую сторону), предварительно промазав клеем.
  5. Покройте изделие олифой, лаком.

Подробнее о том, как делается приставная деревянная лестница своими руками, смотрите в видео:

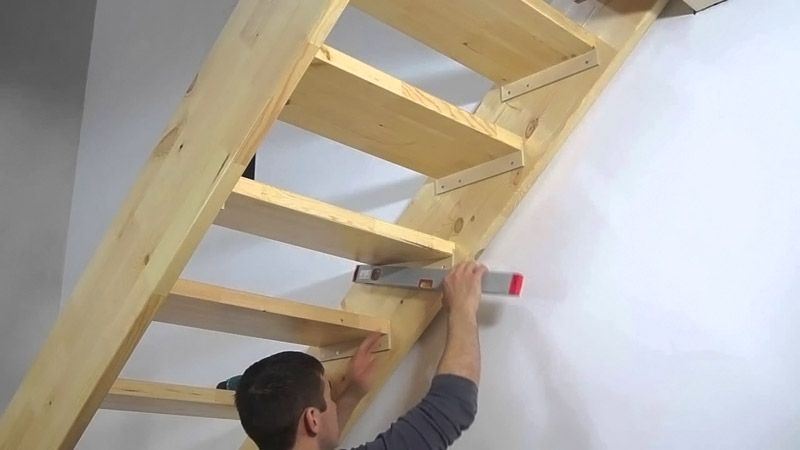

Сборка лестницы

Прежде чем приступить к сборке лестницы на второй этаж, нужно определиться с местом установки косоуров (несущей конструкции лестничного марша). Монтаж лестницы (в нашем случае, маршевой конструкции) включает в себя несколько этапов:

    1. Установка косоуров. Нижнюю часть косоура крепим опорным брусом. Сверху косоур врубаем в балку потолочного перекрытия.
    1. установка ступеней и крепление их к косоурам при помощи саморезов.
    1. установка балясин и перил (1 балясина на 1 ступень). В нижней части каждой ступени пропиливаются пазы, куда вставляются балясины, поверх которых монтируются перила.
  1. шлифовка лестницы, покрытие защитным составом.
  2. лакировка и покраска. Для этого используют валик или кисть. Прокрашивать лестницу нужно в 2-3 слоя, каждый следующий слой нужно наносить спустя некоторое время, чтобы предыдущий слой успел высохнуть.

Расчет забежных ступеней

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней. Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку.

Проводим посредине марша (рис. 9, вверху слева) линию a b c называемую средней  линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части. Таким образом получим деления 1, 2, 3, 4 и т. д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рисунке пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения.

Как ухаживать за деревянной лестницей

Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.

Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:

  • Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств — щелочей, растворителей, кислот. Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели.
  • Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой.
  • Своевременно устранять все неполадки — расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип. Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.

Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво — 2–3 недели лестница должна стоять собранной «на живульку».

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница — это расходный предмет домашнего интерьера и со временем он потребует замены. Это важно помнить, если владельцы собираются изготавливать модель из ценных пород.

Плюсы и минусы лестниц из дерева

Деревянные лестницы имеют свои преимущества и недостатки. Давайте познакомимся с ними подробнее.

Положительные аспекты:

  • Низкие затраты на строительные материалы;
  • экологичность древесины;
  • простую обработку;
  • возможность установки собственными руками;
  • небольшой вес;
  • эстетический вид.

Отрицательные стороны дерева:

  • Низкая прочность по сравнению с бетонными или металлическими лестницами;
  • Древесина — это природный материал, который портит и изменит свою природу. Поэтому через некоторое время может потребоваться принятие превентивных мер;
  • опасность возгорания материала.
