3 причины сделать свайно-винтовой фундамент: их реально только три

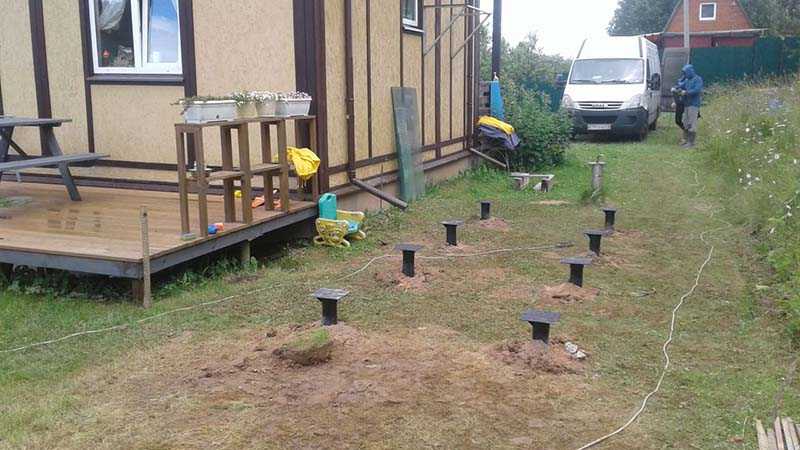

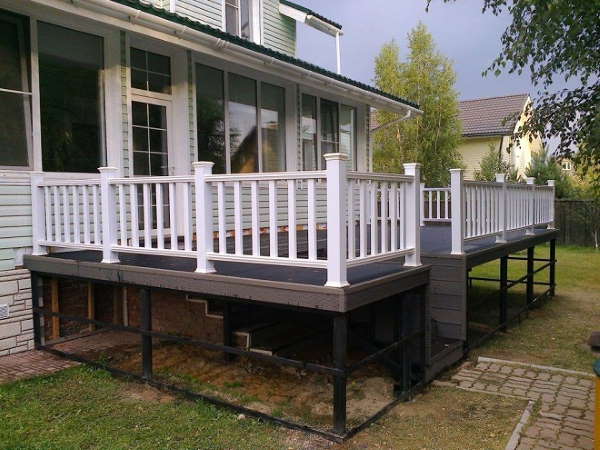

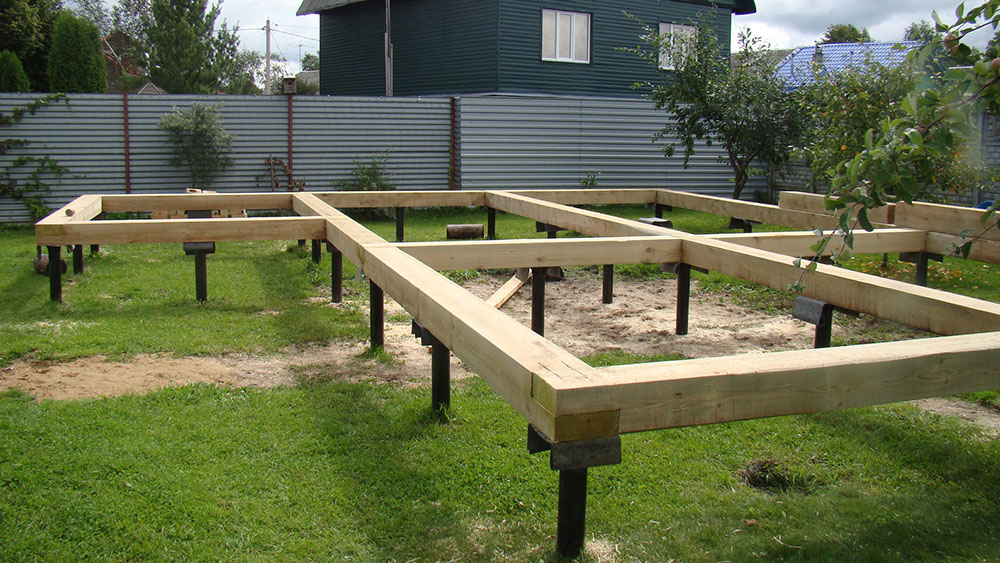

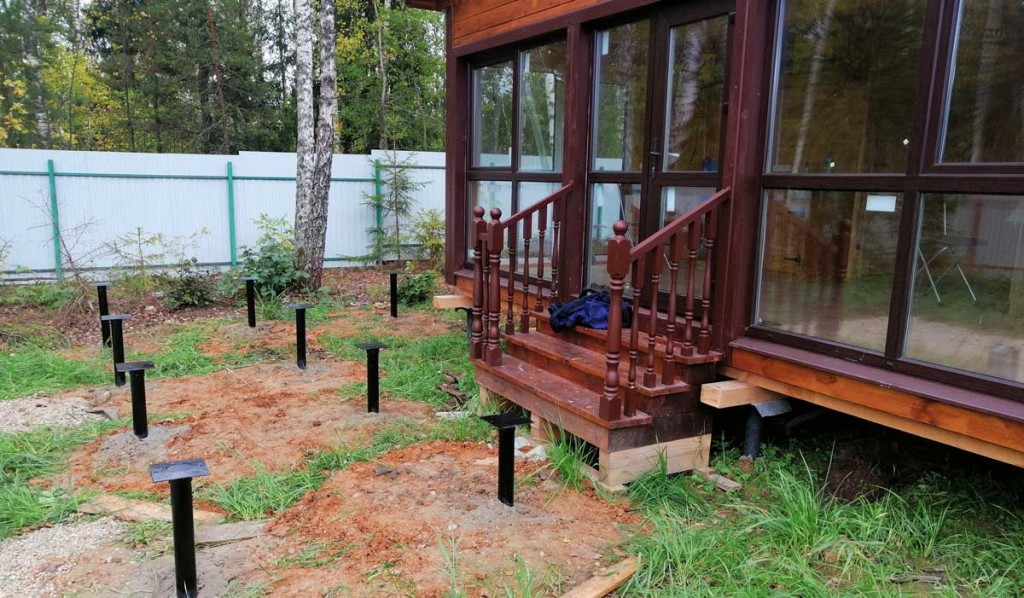

Веранда на винтовых сваях

Винтовые сваи – это полые стальные трубы, острые и снабженные винтовыми лопастями с одной стороны и обрезанные с другой. Специальная ямобурная машина или бригада монтажников легко, как штопор в пробку, завинчивает такую сваю в самый безнадежный грунт, создавая надежный фундамент под веранду – поскольку, благодаря лопастям, конструкции очень прочно закрепляются в земле, их невозможно продавить или выдернуть.

Конечно, для веранды не нужны настолько длинные и толстые сваи, как для кирпичного дома, но точный расчет необходим. Веранда на сваях будет стоять надежно, если купить качественные сваи у проверенного производителя и правильно их установить. Доставку и установку их с гарантией качества производят наши специалисты. Работа по установке свайного фундамента займет немного времени и не потребует перекапывать весь участок.

Как выглядят винтовые опоры?

Использование опор с винтовой частью изначально осуществлялось только в военной сфере. После того, как было обнаружено, что такие свайно-винтовые конструкции очень быстро монтируются, технология стала активно применяться и в гражданском строительстве. Основное преимущество такого вида деталей – это возможность применения их без предварительного проведения земляных работ, то есть без бурения скважины и подготовки почвы к погружению трубы. Применение винтовых свай в основном практикуется в пучинистых почвах, состоящих преимущественно из глины.

Виды винтовых свай

Сама свайно-опорная конструкция представляет собой трубу, в нижней части которой располагается острие и лопасти. Такие опоры могут быть различных размеров, длины и диаметра. Как правило, минимальная длина составляет 2 метра, а максимальная – 12 метров. Что касается диаметра трубы, то минимальная его ширина составляет 60 миллиметров, а максимальная — 300. Среди разновидностей опор можно выделить трубы с открытым торцом, которые заполняются грунтом. Такая конструкция имеет большую несущую способность. При необходимости можно сделать заказ на изготовление винтовых свай нестандартных размеров.

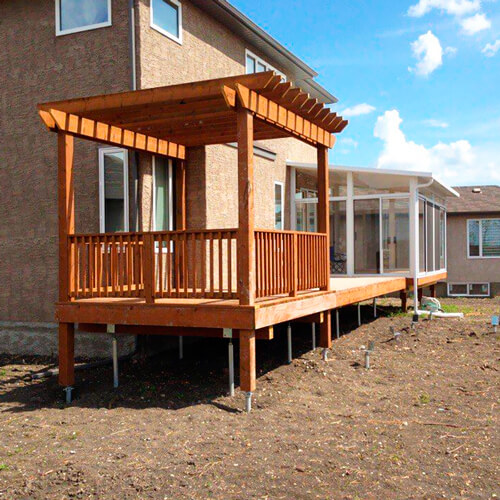

Особенности строительства фундамента для террасы

Перед закладкой любой фундаментной основы необходимо тщательно изучить состав грунта и в зависимости от полученных показателей выбирать тип строительного материала. Если почва имеет плотную прочную консистенцию, то фундамент можно делать из любого стройматериала. А если грунт окажется рыхлый, с близким расположением подземных вод, то единственно правильным решением будет установка свайно-винтовой конструкции. Веранда на винтовых сваях будет сохранять необходимую устойчивость даже в заболоченных территориях, ведь эти опоры используются для строительства надводных объектов, в том числе в агрессивной среде: кислых почвах, соленой воде. Подводя итог можно сказать, что самой универсальной и безопасной фундаментной основой на сегодняшний день является свайно-винтовая конструкция.

Стандарты

Загоревшись идеей о строительстве дома, стоит изучить строительные нормативы. Ниже показан ряд документов, показанных к изучению перед работой над проектом и установкой свайного основания. Данные нормативы упростят установку фундамента так, чтобы он был надежной опорой для дома.

• СП «Свайные фундаменты».
• СП 50-102-2003 «Проектирование и устройство свайных фундаментов».
• СНиП РК «Свайные фундаменты».

В каждом документе прописаны конкретные нормы по установке свайных фундаментов. Глубина погружения, шаг между опорами и многое другое. Данные документы могут отпугнуть, но это очень хорошая шпаргалка для начинающих и даже хорошо разбирающихся строителей.

Рекомендации специалистов

Специалисты советуют соблюдать ряд правил, которые исключат часто совершаемые ошибки.

Рекомендации:

1. До монтажа деревянной конструкции потребуется удостовериться в том, что все оголовки свай расположены на одной высоте. В противоположном случае потребуется делать небольшие пазы в брусьях.

2. Крепежный элемент должен располагаться по продольной оси бруса, так как в противоположном случае уменьшается запас прочности и нарушается целостность бревна.
3. До момента крепления деревянного каркаса должны быть установлены закладные элементы.
4. Брус должен в два раза превышать сечение сваи. Это увеличит надежность и устойчивость конструкции.
5. Для гидроизоляции потребуется 2-3 слоя из рубероида. Это улучшит защиту от влаги.
6. Проверка геометрии проводится на каждом этапе установки и закрепления деревянной конструкции, в том числе после монтажа и полноценного закрепления. Все недочеты вписываются в проект.

При формировании ростверка под массивные здания, в частности жилые, желательно предварительно проверить все расчеты у специалистов. В ряде случаев создание основания потребует наличия специальных навыков и опыта.

Материалы и инструменты

Инструменты для строительства

Из инструментов нужны:

• лопата, бетономешалка, емкость для замешивания – все это потребуется для приготовления бетона или цементного раствора;
• сварочный аппарат, болгарка, плоскогубцы – нужны для подгонки металлических труб, создания арматурного каркаса;
• дрель, гвоздодер, шуруповёрт, пила, молоток – потребуются для строительства опалубки;
• рулетка необходима для выполнения разметки.

Набор материалов для строительства фундамента включает:

• цемент;
• песок;
• щебень или гравий;
• проволоку;
• арматуру;
• рубероид;
• колья;
• верёвки;
• гвозди.

В качестве основного материала могут быть трубы из ПВХ или металла, кирпич, доски или фанера, шлакоблоки, пеноблоки.

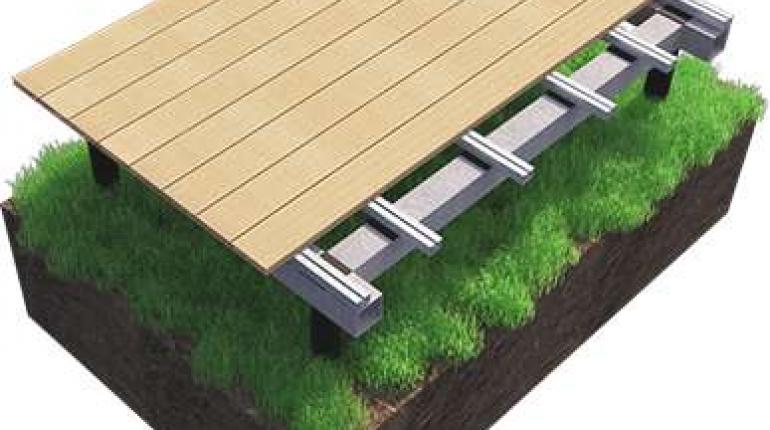

Конструкция винтового фундамента

Габариты свай и воспринимаемая нагрузка

Свайные изделия отличаются по диаметру, количеству и размеру лопастей. Эти особенности напрямую определяют степень нагрузки, которую может выдержать опора. С габаритами определяются, исходя из размеров и веса самого дома.

Диаметр ствола укладывается в пределы от 57 до 133 мм. Опоры отличаются также размерами лопастей: чем они мощнее, тем более значительную нагрузку сможет выдержать конструкция. Так, например, сваи диаметром 57 мм и лопастями 150 мм выдерживают всего лишь до 800 кг. В то время как трубчатые изделия с максимальным диаметром 133 мм и лопастями 350 мм считаются самими прочными, так как выдерживают нагрузку до 14 тонн.

Для частных строений в большинстве случаев используют винтовые сваи длиной 3 метра и диаметром 108 мм. Они обеспечивают необходимую глубину установки.

Срок службы винтовых свай

Длительность эксплуатации свай и фундамента в целом – это важный вопрос при выборе винтовой основы для дома. Как правило, гарантия на такие конструкции составляет 50 лет. Более точный срок зависит от условий, в которых расположен дом, качества самих винтовых свай, грамотности их установки. Реальный временной промежуток, в течение которого металлические опоры сохраняют свою прочность, может быть гораздо больше полувека.

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте. К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Какие стержни выбрать?

Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:

• диаметр ствола и винтовой части;
• длина трубы;
• метод антикоррозийной защиты и т.д.

Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:

• тип грунта;
• вес террасы;
• несущая способность одной опоры.

Рекомендации по выбору винтовых свай для террасы:

1. Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
2. Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
3. Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 о С.
4. Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
5. Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.

Этапы возведения винтового свайного фундамента

На этапе проектирования необходимо выбрать количество свай, которое в свою очередь зависит от площади террасы.

Опоры размещают на плане в несколько параллельных рядов, следуя основным правилам:

• под каждым углом конструкции должна находится одна опора;
• расстояние между соседними сваями не должно превышать 1,5 м.

Когда план готов и подготовлены строительные материалы и инструменты, приступают к непосредственному строительству основания:

Когда свайный фундамент готов, можно приступать к следующему этапу строительства террасы.

Раздел

Антикоррозионое покрытие и его поведение при закручивании сваи.

3.1. Антикоррозионое покрытие, нанесенное на поверхность винтовой сваи, в той или иной степени стирается при закручивании сваи в грунт. Очень важно правильно подобрать вид покрытия для того чтобы минимизировать этой отрицательный эффект. Наша компания предлагает множество видов антикоррозионого покрытия, все они описаны в соответствующих разделах нашего сайта.

3.2. Явления, происходящие примерно одинаково во всех видах грунтов.

Вне зависимости от типа грунта, при закручивании в него сваи покрытие стирается на острие сваи, а также на передних режущих кромках лопасти сваи. Однако эти части сваи в конечном итоге окажутся глубоко в толще грунта, много ниже поверхности земли. Известно, что для протекания коррозии металла требуется одновременное наличие двух коррозирующих факторов – воды и кислорода воздуха. Вода в глубине грунта есть, а вот доступа свободного кислорода практически нет. Вследствие этого коррозия в глубине грунта сильно затруднена, и опасаться ее не следует. Одновременно надо наиболее надежно защищать от коррозии ту часть сваи, которая расположена на границе земли и воздуха, а также в верхнем приземном слое. Именно здесь на незащищенном металле коррозия идет наиболее активно.

3.3. Антикоррозионое покрытие свай для временных строений

При строительстве фундаментов для временных строений (бытовки, настилы) проблема коррозионого старения фундамента остро не стоит, и можно использовать покрытие типа грунтовки по металлу.

3.4. Антикоррозионное покрытие свай для малоответственных сооружений.

При строительстве простых и малоответственных сооружения, например беседок, заборов, навесов, можно использовать простые однослойные виды антикорозионых покрытий – холодное цинкование, покрытие битумной мастикой.

3.5. Антикоррозионое покрытие для свай, устанавливаемых в слабоабразивном грунте.

Если на вашем участке грунт слабоабразивный, например пластичная влажная глина, торф, но вы строите долговременное ответственное сооружение, вам следует выбрать как минимум комбинированное двойное покрытие, состоящее из слоя холодной оцинковки, поверх которого будет нанесен слой битумной мастики. Такое сочетание двух различных видов антикора прекрасно защитит ваш фундамент на долгте годы. Пластичная влажная глина практически не повреждает боковую поверхность ствола сваи при закручивании.

3.6. Антикоррозионое покрытие для свай, устанавливаемых в абразивном грунте.

Наибольшую сложность представляет антикоррозионая защита винтовых свай при их применении на абразивных грунтах – супесях, песках и грунтах с мелкими камнями, искусственные насыпные грунты с включением щебня.

Эти виды грунтов сильно повреждают мягкие виды антикоррозионых покрытий. Поэтому требуется своеобразная «защита защиты» винтовой сваи. Вам следует выбрать один из видов покрытия, включающего в себя одевание поверх слоя антикора термоусаживаемой пленки (трубки). Эта полимерная прочная пленка обтягивает сваю очень плотно, имеет высокую прочность и защищает собою нижележащие слои антикоррозионого покрытия от истирания при закрутке.

Недостатки железобетонных свай

Как и прочие виды фундаментов конструкции на основе забивных свай имеют свои недостатки. Минусы свайных фундаментов:

• Для монтажа опор потребуется привлечение спецтехники, а значит нужен подъезд к участку застройки.
• Неправильная оценка типа грунта или наличие скрытых плывунов может стать причиной осадки или перекоса фундамента.
• Из-за ошибок в расчетах фундамент после первой зимы деформируется, сваи «тонут» или наоборот, выталкиваются на поверхность.
• При возведении фундамента на жб сваях построить подземный гараж, подвал, цокольный этаж технически невозможно.

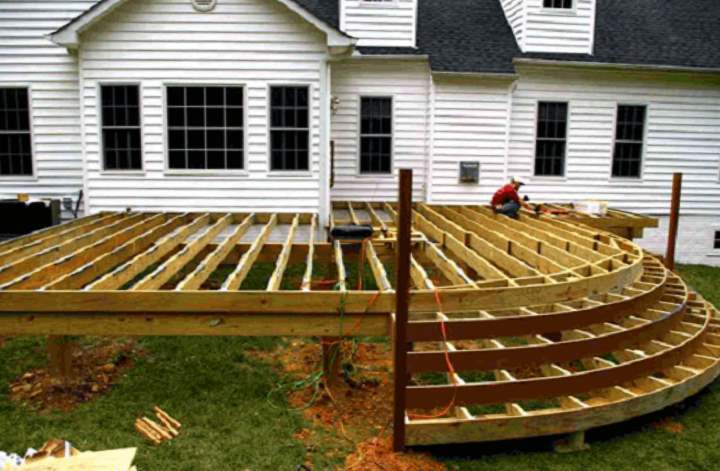

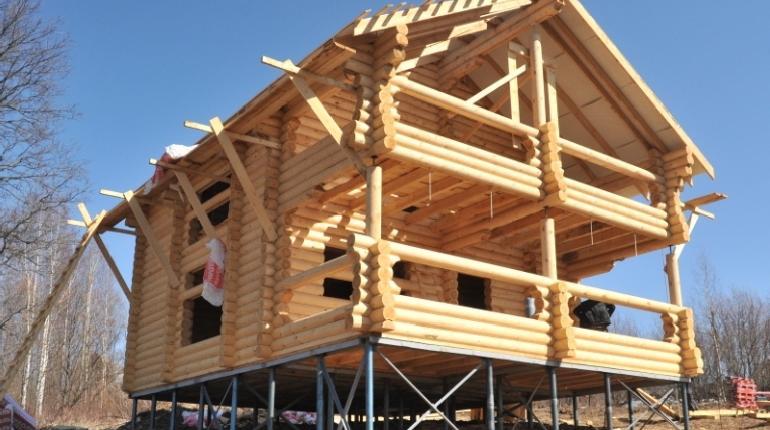

Пристройка к каркасному дому на винтовых сваях

Если вы являетесь счастливым владельцем частного дома или какого-нибудь дачного участка, значит, когда-нибудь поднимется важный вопрос о расширении жилого помещения, то есть, появится необходимость в дополнительной комнате-пристройке.

Или же у вас появится желание достроить летнюю террасу или перенести крыльцо в другое место. И тут на помощь приходит планировка пристройки на винтовых сваях. Ведь нету лучше варианта, чем достроить фундамент к уже готовому фундаменту, чем этот.

Пристройка к деревянному дому своими руками: каркасная технология и особенности ее реализации

В этой статье мы расскажем о том,как сделать пристройку к деревянному дому. Часто случается так, что человек приобретает загородный дом в уже готовом состоянии и уже через некоторое время понимает, что размеры приобретённой недвижимости не так велики, как это изначально казалось. В этом случае возникает желание пристроить дополнительную комнату.

В другом случае человек осознает, что загородный дом недостаточно функционален, а потому планируется пристройка веранды, гаража или ряда других подсобных помещений. Итак,как правильно сделать пристройку к деревянному дому, чтобы готовый результат характеризовался прочностью и долговечностью?

Дача с пристроенной террасой

Планирование и проектирование

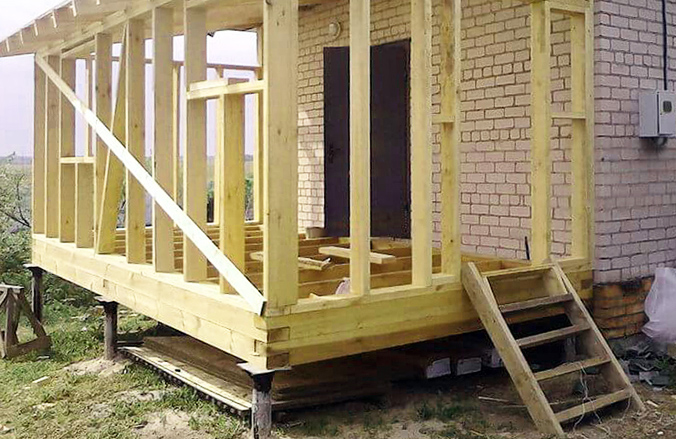

Пример того, как делается пристройка на винтовых сваях к деревянному дому

Перед тем как как правильно пристроить пристройку к деревянному дому, нужно все тщательно спланировать.

При планировании предстоящих работ,потребуется обратить внимание на следующие факторы:

• Выбор местоположения. В лучшем случае расположение пристройки определяется только удобством последующей эксплуатации.

Такие проекты пристройки к деревянному дому можно переменить при обустройстве дачи

Например, веранда строится у основного выхода и служит дополнительной прихожей. Или, например, гараж строится с той стороны дома,которая расположена ближе к подъездной дороге.

Но,иногда местоположение приходиться выбирать, не исходя из удобства эксплуатации, а в соответствии с особенностями грунта или особенностями конструкции основного объекта.

• Анализ грунта и выбор типа фундамента. Оптимальным вариантом является использование того же типа фундамента,который применен при постройке основного объекта. Но, перед тем как выбрать фундамент для пристройки к деревянному дому, следует обследовать грунт на строительном участке и определить степень его плотности и статичности.

Таблица нагрузок на фундамент

Разумеется, выбор фундамента зависит не только от типа грунта, но и от особенностей строительных материалов и, как следствие, от веса пристройки.

• Выбор строительных материалов определяет такие характеристики строительного объекта как вес и, как следствие, нагрузка на фундамент, а также прочность и долговечность.

Крепеж бруса к бревенчатой стене

Идеальным решением в данной ситуации является применение тех же материалов, что были использованы при возведении основного здания. Но, если грунт и тип фундамента позволяют,почему бы не использовать вместо древесины кирпич или железобетонные конструкции?

• Подсчет сметы и определение бюджета — это тот момент,который не стоит игнорировать ни при каких условиях. Ведь строительные материалы, даже при предварительных расчетах,стоят немало, а по факту их совокупная цена в процессе возведения объекта оказывается значительно выше.

Правильно составленная смета и просчитанный бюджет позволяют оптимизировать сроки реализации запланированных работ, в результате чего строительство пристройки к деревянному дому своими руками не растянется на долгие годы.

• Выбор способа прокладки инженерных коммуникаций также следует учесть при составлении проекта и при выполнении строительных работ.

Гараж, веранда и прочие подсобные помещения предполагают необходимость в электрификации, а иногда и в водоснабжении. Именно поэтому придется изначально предусмотреть возможность эффективной прокладки силовой и слаботочной проводки, и прочих не менее важных коммуникаций.

Важно: Самостоятельно выполненная пристройка комнаты к деревянному дому изменит план всего объекта. В результате придётся обратиться в кадастровые службы для внесения изменений в существующий проект.

Если этого не сделать, при последующих сделках с недвижимостью достроенное помещение практически не будет определять стоимость объекта, как если бы пристройка была бы узаконена.

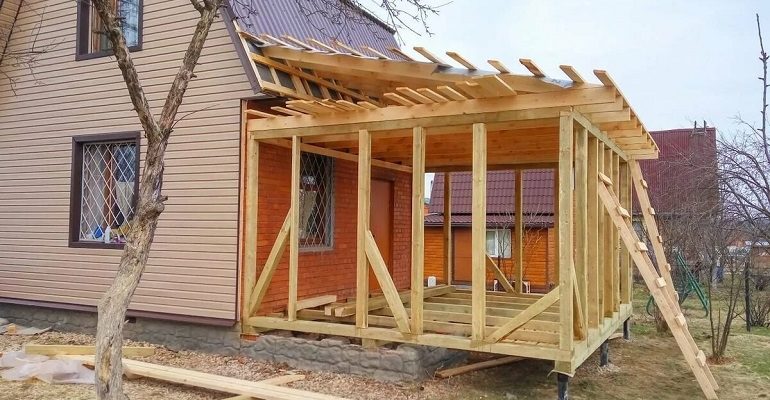

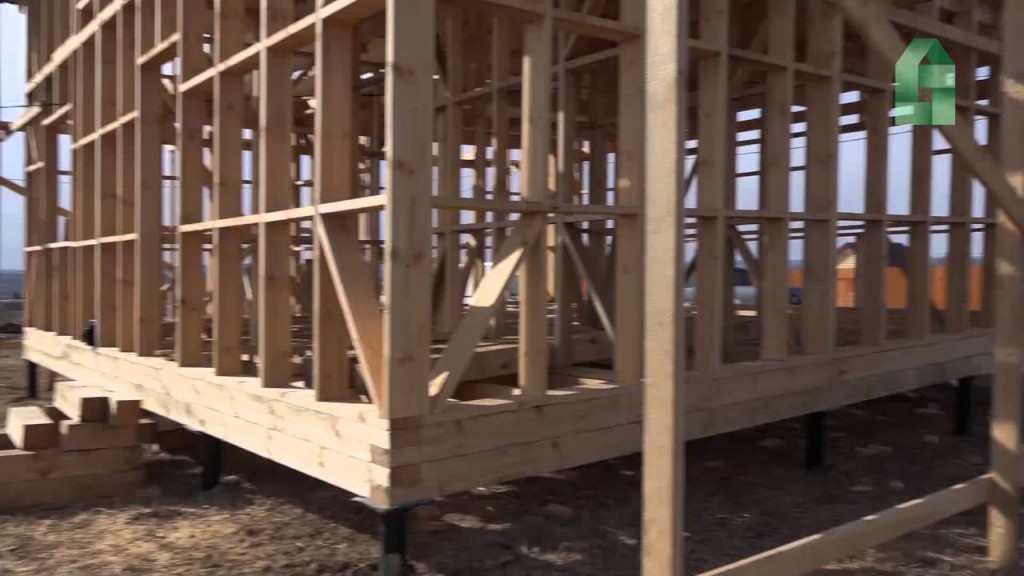

Каркасная технология

Данная технология позволяет строить не только быстро,но и своими руками без применения спецтехники. Еще одним важным моментом является небольшой вес конструкций, возведенных по каркасной технологии. В результате,фундамент под пристройку к деревянному дому можно сделать малозаглубленным.

Схема основного и пристроенного объектов под общей кровельной системой

Подбор строительных материалов

Для выполнения строительных работ потребуются следующие материалы:

• обрезной брус с поперечным сечением 150*100 мм;
• обрезной брус с поперечным сечением 100*100 мм;
• минеральная вата в качестве тепло- и звукоизоляции;
• пароизоляционная пленка;
• древесно-стружечные плитные материалы или листовая фанера для черновой обшивки стен и перекрытий;
• отделочные материалы для внешней обшивки (сайдинг, блок-хаус из дерева, вагонка и т.д.);
• отделочные материалы для облицовки интерьера;
• крепежные метизы;
• средства для укрепляющей и обеззараживающей пропитки пиломатериалов;
• битумная мастика.

Технология строительства

Инструкция,в соответствии с которой возводятся каркасные деревянные пристройки к дому, следующая:

• Строим фундамент. Как уже было сказано, можно будет ограничиться малозаглубленным основанием.

Например, неплохим вариантом станет бетонный столбчатый фундамент с металлически мармированием стальными прутьями.

Технология монтажа свайно-забивного фундамента для дома

Свайные элементы, изготовленные на заводе, чаще всего представляют собой железобетонные изделия, не требующие какой-либо подготовки, их просто погружают в грунт. Такие сваи носят название забивных. Сооруженное из них основание обладает высокой несущей способностью, поскольку почва рядом со стволом уплотняется.

Однако из-за того, что земля вытесняется, появляется динамическое напряжение в основании. В результате использование таких изделий возможно не во всех ситуациях.

По сравнению с набивными сваи, изготовленные на заводе, можно монтировать при любых погодных условиях, при этом основание будет построено в сжатый срок. Готовые изделия привезут сразу на строительный участок, такие сваи не боятся водонасыщенных почв, обладают повышенной несущей способностью за счет того, что грунт уплотняется, при этом материалоемкость минимальная.

Забивают свайные элементы, используя тяжелые молоты, вес ударной части которых составляет от полутора до девяти тонн. Они располагаются на специальной самоходной технике.

Чаще всего применяются гидравлические либо тросовые экскаваторы, гусеничные краны с поворотной направляющей мачтой, а также дизельным, механическим либо гидравлическим молотом, который передвигается по ней. Для забивания свайных элементов также используют вибропогружатели или вибромолоты, вдавливающие установки.

Как осуществляется погружение таких свай? С помощью специальной техники изделие захватывается и перемещается, затем его поднимают и заводят в раму копра. После этого ударная часть молота забивает сваю в естественное основание. Воздействовать молот на изделие может по-разному.

В случае с дизельным молотом, который работает циклично, так же как и двигатель внутреннего сгорания, происходит сбрасывание ударника с большой высоты, горючее воспламеняется, молот поднимается благодаря отдаче.

Как работает гидравлический молот? Здесь используется гидравлика для подъема, отсутствует сбрасывание и отдача, поэтому частоту и силу забивания можно устанавливать с большой точностью.

Если применяется вибропогружатель с достаточно большой массой, он фиксируется на оголовке сваи, передавая ей колебания. Они направлены вдоль оси ствола. Функционирует вибропогружатель благодаря гидростанции либо электромотору с эксцентриковым механизмом.

Вдавливающие машины СВУ обладают следующими конструктивными элементами: гидроцилиндры рабочего хода, а также хода обратного движения, грузовая рама, на которую навешивают анкерный груз. Действуют такие машины за счет прикладывания непрерывного статического давления.

Обратите внимание! Для работы такого оборудования требуется большой строительный участок, минимум 15 на 35 м.

Сваи можно заглубить методом вдавливания, когда участок находится в исторической части населенного пункта либо рядом с ветхими и аварийными зданиями, на подвижных почвах.

Теперь вы знаете, каким образом погружают сваи по силовому принципу. Обратите внимание на то, что, прежде чем приступить к монтажу свайных элементов на стройплощадке, следует монтировать пробные сваи. Их выдерживают определенное количество времени, к примеру, 1–10 суток, все зависит от особенностей почвы, а затем проводят опыты. Для испытаний используют динамический метод (по свае ударяют молотом) или же статический (дают нагрузку, периодически ее повышая). Затем замеряют, насколько элементы осели.

Такое тестирование необходимо, чтобы определить реальную несущую способность свай. Полученные результаты используются для подтверждения проектных расчетов, а при необходимости на их основе начальные параметры корректируются – изменяются длина, сечение, количество свай, а также их расположение.

Чтобы погружение свайных элементов происходило легче, используется лидерное бурение. В результате уменьшается нагрузка на естественное основание, снижается уровень шума и вибрации. Становится возможным использовать скважины большей длины, пройти песчаные слои, толщина которых превышает 200 см. Диаметр скважины меньше, чем у железобетонных свай, по глубине они не доходят на 50–100 см до расчетной отметки погружения свайного элемента.

В случае стопорения сваи при ее погружении верхняя часть отрезается. Затем проводит испытание забитого элемента, важно, чтобы он соответствовал проектной несущей способности. В противном случае рядом монтируют вторую сваю, которая станет дублировать данный элемент.

Как только будет создано свайное поле, следует срезать верхние части опор на одной высоте. При этом арматурный каркас можно оставить, отогнув его, чтобы соединить с ростверком.

Прежде чем решить, у какой строительной фирмы заказать обустройство свайного фундамента, следует изучить особенности используемой техники застройщика. Обратите внимание на специфику молота, а также удельное давление ходовой части на грунт.

EVEREST

– уход за свайным фундаментом

Определенная часть винтовой сваи всегда будет находиться на поверхности, и подвергаться воздействию разных факторов. Чтобы минимизировать их негативное влияние, следует раз в 5 лет обрабатывать сваи, очищать от ржавчины и наносить антикоррозионный состав. Некоторые застройщики защищают сваю путем обустройства цоколя.

После установки винтового фундамента можно сразу приступать к строительству дома. Ведь одной из ключевых особенностей фундамента этого типа является способность выдерживать проектные нагрузки сразу после монтажа.

Вывод

Как видим, свайно-винтовой фундамент вовсе не так уж прост и дешев, как частенько пишут. И применим далеко не во всех случаях строительства. Тем не менее, для тех, кто не боится приложить руки, его сооружение нередко оказывается проще и дешевле традиционного бетонного, а сам фундамент надежнее. Особенно это касается фундамента для небольшой своей бани, тут свайно-винтовой фундамент вне конкуренции. Еще он совершенно незаменим при сооружении причалов и эллингов для мелких плавсредств, для возведения небольших мостиков в частных владениях, беседок, нависающих над водой (см. рис. в начале статьи) и т.п.

На сваях имеет смысл возводить жилые дома с ограниченным сроком эксплуатации. Что касается пригодности свайно-винтового фундамента для заболоченных грунтов, плывунов и разного рода неудобий вроде косогоров, то в индивидуальном строительстве это преимущество весьма относительное, в гиблых местах не селятся. В целом, свайно-винтовой фундамент не строительная панацея и не эпохальное изобретение, но во многих случаях может выручить.

***

© 2012-2020

(Пока оценок нет)

• загородный дом
• камень и бетон
• строительные работы

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

Недостатки

Отрицательными стороны свайных оснований:

• необходимость утепления цоколя;
• необходимость защиты от возникновения коррозии в металлических опорах;
• невозможность использования на каменистых почвах.

Основание на винтовых сваях считается одним из самых прочных и долговечных типов фундамента. Его часто рекомендуют к использованию на сложных, подвижных, пучинистых грунтах. Использование винтовых свай для террасы будет хорошим решением и по другим причинам:

• закладывать фундамент этого типа можно в любое время года;
• работу можно выполнить достаточно быстро, в течение нескольких дней, так как не требуется выполнять большой объём земляных работ и несколько месяцев ожидать застывания большого слоя бетона;
• этот тип основания считается практически универсальным, за исключением скальных и каменистых грунтов;
• выполнить обустройство фундамента на винтовых сваях можно своими руками.

Наряду с многочисленными достоинствами существуют и слабые места такого основания. Это нужно учесть при планировании постройки с использованием свайной конструкции. Во-первых, опоры выполнены из металла. Следовательно, без должной обработки со временем они могут быть испорчены коррозией.

Во-вторых, поскольку пол сооружения на сваях оказывается на некотором расстоянии от земли, это может привести к низкой температуре полов в новой пристройке. Поэтому стоит позаботиться об обустройстве цоколя или ином способе утепления.

Предлагаем ознакомиться Как подключить дом или участок к электросети за 550 рублей

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

• одиночному;
• ленточному;
• полосами;
• в виде куста;
• полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Что учитывается при расчетах?

Главное перед началом строительства — определиться, сколько нужно винтовых свай на дом. Для этого следует провести предварительный расчет, где будет учтено:

• размер строения;
• тип грунта;
• параметры опор.

К тому же, нужно понимать, что такие столбы имеют разные диаметр, а, соответственно, и различное предназначение:

У каждой из свай имеется своя несущая способность – так, наиболее широкие способны выдерживать до 9,5 тонн.

Обязательным параметром является и длина опоры – если она будет слишком короткой, то существует вероятность того, что здание может просесть. Длина определяется:

• плотностью почвы;
• перепадом высот на территории.

Как определить тип грунта?

Для начала необходимо выяснить, какая почва преобладает на участке. Сделать это легко своими силами – выкопайте яму глубиной около полуметра и посмотрите на грунт.

Если на уровне примерно 40 сантиметров просматривается песок/глина, то вами правильно выбрано место для строительства – в таком случае будет достаточно труб в 2,5 метра.

Если под указанным слоем земли расположен неплотный грунт, например, торф или плавун, в таком случае необходимо провести дополнительные изыскания:

• возьмите обычный бур;
• установите его на дно выкопанной вами ямы;
• вкручивайте;
• периодически вынимайте и встряхивайте;
• изучайте доставаемую почву;
• делайте так, пока не доберетесь до плотных залежей грунта – они проявятся в виде плотных комков.

Посчитайте, на какой глубине расположен этот слой почвы и приплюсуйте к полученной цифре 2,5 м – именно такой длины трубы вам и нужно будет брать.

Перепад высоты участка

При перепадах высоты на территории, где планируется сооружение здания, обязательно нужно учитывать разность высот.

Для примера возьмем дом высотой 6 метров, который будет возведен на участке с перепадом высоты в 1 метр. В данном случае необходимо использовать трубы длиной 2,5, для среднего в 3, а для самого нижнего – в 3,5 метра.

Пример расчета количества свай

Теперь поговорим о том, сколько именно опор может понадобиться для вашего дома. Тут также имеются определенные правила.

В частности, речь идет о расстоянии между каждой отдельной трубой по периметру и под пятном здания:

• если это строение из любой древесины, то промежуток не должен быть более 3-х метров;
• если пенобетон, шлакоблок или другой легкий камень – то не больше 2-х метров;
• для заборов – 2,5-3 м в зависимости от типа ограждения и наличия/отсутствия повышенной ветровой нагрузки.

Последовательность проведения вычислений

Чтобы самостоятельно определить количество стержней, возьмите план вашего дома и сделайте на нем отметки:

• по одной опоре должно быть на каждом углу строения;
• еще по одной – на месте стыков несущих конструкций;
• далее просто делайте отметки между углами и несущими конструкциями так, чтобы расстояние между сваями не превышало 2-3 м (учитывайте строительный материал, который будете использовать);
• если вы планируете устанавливать обычную печь или массивный камин, в этом месте предусмотрите еще две трубы;
• когда все отметки на плане сделаны, посчитайте количество получившихся опор.

При этом отдельно следует устанавливать стержни под углы:

• пристроек;
• балконов;
• крыльца и т.д.

Здесь также учитывайте правило расстояния – не более 2-3 м между опорами, в зависимости от материала, применяемого для строительства.

Типовые результаты

Чтобы упростить вам задачу, приведем типовые результаты расчетов, сколько нужно винтовых свай на дом различной площади. За основу мы брали план строения правильной формы, возводимого из легкого камня. Естественно, при наличии пристроек или неправильной формы здания, количество стержней может меняться. Обратите внимание на то, что во всех случаях требуется правильная обвязка фундамента на сваях.

Сколько винтовых свай нужно на дом

Заключение

Мы рассказали вам о простом способе расчета количества стержней, которые потребуются для основания жилого дома. Можно также использовать калькулятор винтовых свай.

Если вы не уверены, что справитесь с расчетами самостоятельно, боитесь, что можете упустить какие-то детали, рекомендуем в таком случае обратиться за помощью к нашим специалистам по телефону +7-922-661-4468. Они справятся с поставленной задачей, оперативно предоставив вам данные проведенных на участке изысканий.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.
