3 причины сделать свайно-винтовой фундамент: их реально только три

Особенности свайных фундаментов

Основание такого типа состоит из определенного количества винтовых опор, которые вкручиваются в грунт механическим или автоматизированным методом. Сама свая представляет собой металлическую трубу, имеющую наконечник и одну или несколько лопастей. Есть также изделия, на которых лопасть отсутствует.

Винтовой фундамент отличается от других типов оснований своими особенностями. Для него не требуется устройства траншей или котлована, так как «винты» вкручивают точечно прямо в имеющийся грунт. Готовая конструкция из винтовых свай остается на виду или закрывается стройматериалом. В последнем случае пространство под домом переоборудуют для хозяйственных нужд.

Свайный фундамент: плюсы и минусы … Свайный фундамент для частного дома … Заливные сваи для фундамента своими руками Сваи — строительные элементы для …

Плюсы и минусы свайных фундаментов

↑

Следует отметить, что все плюсы и минусы относительны и имеют разное значение в разных условиях. Так, на скальных основаниях с высокой несущей способностью сложности с ввинчиванием или вбиванием свай заметно перекрывают их многочисленные достоинства.

Плюсы свайных фундаментов

• возможность использования на любых основаниях включая болотистые грунты, грунты подверженные морозному пучению, грунты с малой несущей способностью и т.п;
• возможность поднять дом на любую высоту – важно на затапливаемых территориях;
• доступная цена – свайный фундамент для каркасного дома обходится дешевле ленточного;
• высокая скорость монтажа – опытная бригада может полностью собрать свайную конструкцию за один-два дня;
• малый вес.

Минусы свайных фундаментов

• сравнительно небольшая несущая способность – тяжелое здание потребует забить такое количество свай на такую глубину, что ленточный или плитный фундамент обойдется дешевле.
• необходимость проведения предварительных инженерно-геофизических изысканий. В переводе на русский язык: вам надо знать, в каких грунтах будет находиться свая, на какое основание она будет опираться и как эти грунты будут меняться в зависимости от сезона;
• неравномерность усадки разных частей фундамента;
• необходимость создания цокольных конструкций для укрепления утеплителя и отделки цоколя;
• необходимость создания продухов для вентиляции подпольного пространства;
• пространство под домом привлекает животных (летом под домом прохладно, а зимой теплее, чем просто на улице);
• сложности в использовании бетонных плит для перекрытия первого этажа.

Обратите внимание на неравномерность усадки. Эта неравномерность связана как с неоднородностью грунта, так и с тем, что дом создает разные нагрузки на разные сваи. В ленточных и плитных фундаментах эта неравномерность перераспределяется в том числе и в толще фундамента и поэтому нагрузка на основание получается практически равномерной. В свайных фундаментах нагрузки на разные сваи могут различаться очень значительно. Поэтому фундаменты на сваях хорошо подходят для домов, которые не боятся неравномерной усадки (каркасные и бревенчатые дома) и совершенно не годятся для домов из кирпича и бетонных блоков. Обвязка в виде ростверка отчасти компенсирует неравномерность усадки, но только отчасти.

Все перечисленные выше проблемы решены в свайно-ленточном фундаменте. Сочетание мелкозаглубленной ленты со сваями повышает несущую способность фундамента, делает его более жестким и позволяет равномерно распределить нагрузку по большей площади.

Технологическая карта на устройство свайного фундамента

Чтобы соорудить простейшее основание на сваях необходимо действовать следующим образом:

• В самом начале строительную площадку очищают от мусора и плодородного слоя грунта. Ведь растения в цокольной части строения никому не нужны.
• После очистки площадки на нее наносят контуры фундамента, а сваи маркируют стальными или деревянными вехами. Причем, если предполагается строительство свайной ленты (особой конструкции фундамента), то по размеченному контуру будут отрыты траншея заданной глубины.
• Дальнейший этап связан с обустройством вертикальных опор (свай). Причем каждая из  пяти разновидностей опор обустраивается по-разному. Так, винтовые сваи просто вкручиваются в землю, забивные сваи вбиваются в грунт, а набивные и буронабивные – заливаются в высверленное или выдавленное отверстие. Разумеется, последний вариант предполагает не только бурение грунта, но и дальнейшее обустройство опалубки и введение армирующего каркаса сваи с последующей заливкой бетоном марки В12,5 или В17.
• После монтажа свай можно взяться за ростверк, который обустраивается по жесткому (с погружением сваи в тело горизонтальной плиты или балки) или накладному (укладка балки или прилиты на оголовок сваи) варианту. Ростверк можно собрать из готовых ЖБИ или залить в съемную опалубку.

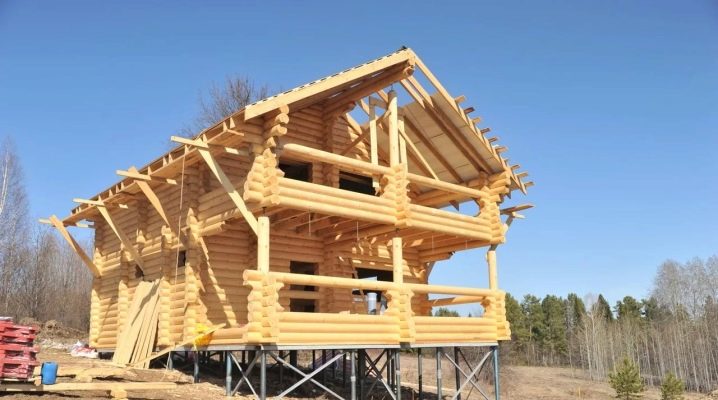

Постройка дома на винтовых сваях – особенности конструкции

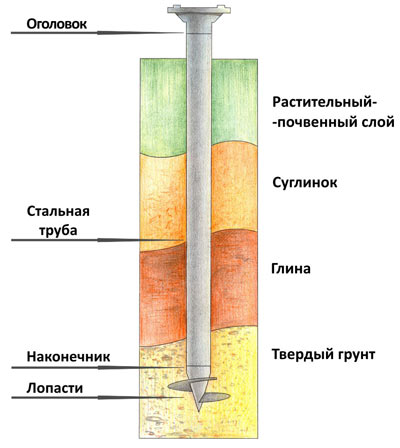

Базовый элемент фундамента – трубчатые элементы со спиральным наконечником. Строительство домов на винтовых сваях осуществляется опорами различной конструкции. Они отличаются формой рабочего наконечника.

Профиль может быть следующим:

• стандартным, в виде одного полного витка, приваренного в трубе. Является частью основ легких строений;
• усиленным, состоящим из двух прерывистых витков, сваренных с трубой. Способен воспринимать повышенные нагрузки;
• узколопастным, выполненным в виде литой насадки конической формы. Применяется для каменистых грунтов;
• цилиндрическим в виде сплошной спирали постоянного диаметра. Предназначен для работы в условиях вечной мерзлоты.

Перед строительством дома на винтовых сваях нужно определиться с выбором вида опор Особенностью винтового фундамента является метод погружения. Сваи не забиваются в почву последовательными ударами, а завинчиваются путем приложения крутящего момента. В процессе вращения трубы ее конусообразный наконечник постепенно продвигается вглубь грунта. Надежному креплению способствует уплотнение породы в процессе завинчивания.

Подбирая сваи для дома, необходимо учесть следующие моменты:

• марку стали, применяемую для их изготовления;
• толщину витка в рабочей части;
• размер стенки трубы, определяющий ее долговечность;
• качество сварных швов в зоне крепления насадки;
• форму рабочих лопастей и общую длину опорного элемента.

Нагрузка от массы строения равномерно распределяется по всем колоннам. Это достигается путем выравнивания верхних частей труб и крепления оголовков. К опорам крепится ростверк, который объединяет колонны в общий силовой контур.

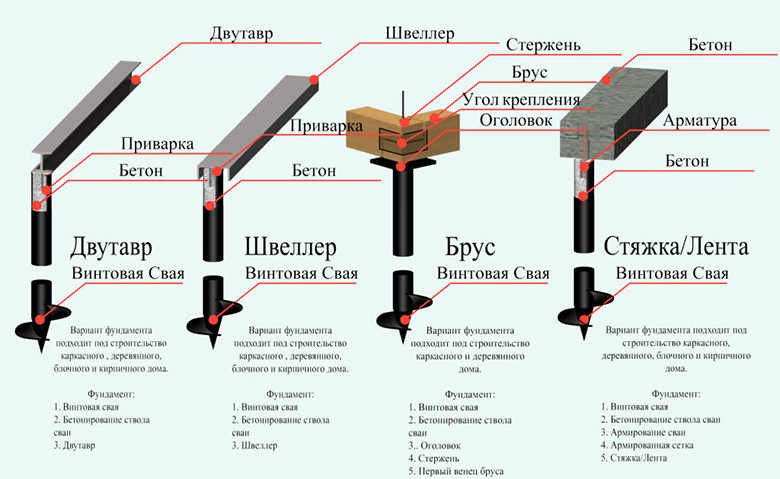

Для изготовления ростверка выбирают один из следующих материалов:

• стальные швеллеры или двутавры;
• деревянные брусья;
• бетонные блоки.

Такой фундамент надежен. Ведь нагрузка от здания передается ростверку, жестко связывающему колонны. Быстро возведенный фундамент позволяет за ограниченное время осуществить строительство дома.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком

Где заказать фундамент?

Часто выбор укрепления – это головная боль с подноготной. Поэтому даже при знании всех нюансов доверьте этот вопрос специалистам. Наша компания поможет определить, какую опору стоит выбрать, базируясь на эксплуатационных требованиях, так, чтобы она прослужила максимально долго.

У нас вы можете заказать:

· Проектно-ландшафтные работы;

· Услуги по сборке и установке фундамента;

· Побор и поставку необходимых материалов.

Остались вопросы? Задайте их по телефону *****!

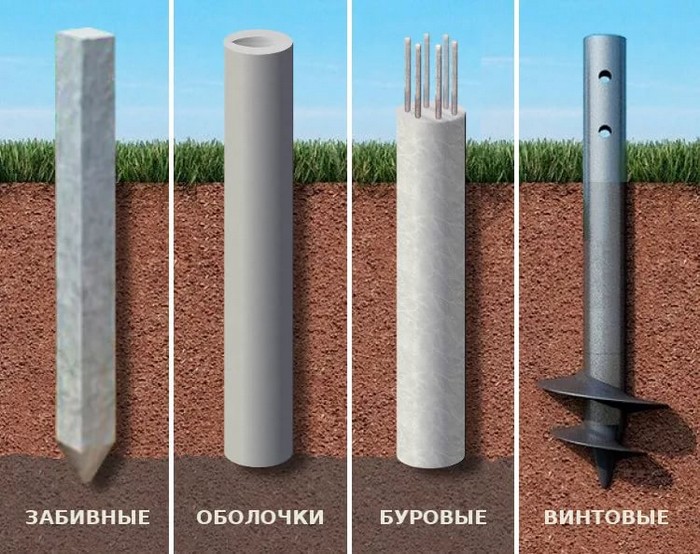

Виды свайных фундаментов, классификация и виды свай – СвайМастер монтаж установка свайных фундаментов

Свайные фундаменты широко применяется в жилом строительстве. Рассмотрим некоторые из них.

Сваи изготавливают из стали, железобетона, дерева. Чаще всего используют железобетонные сваи, за счет их долговечности и небольшой виду погружения в грунт сваи подразделяют на висячие и стойки. Они отличаются тем что сваи-стойки опираются подошвой столба на высокоплотный слой грунта. Их погружают на глубину 20 метров, исключая слабые участки почвы.

Эти опоры очень надежны, устойчивы к различным видам нагрузок.

Висячие сваи применяют для слабого грунта на большую глубину. Вся нагрузка передается нижним концом и трением между грунтом и боковой поверхностью. Висячие сваи применяют для обустройства свайных кустов и свайных полей, где максимальный уровень устойчивости происходит за счет уплотнений грунта рядом стоящими сваями.

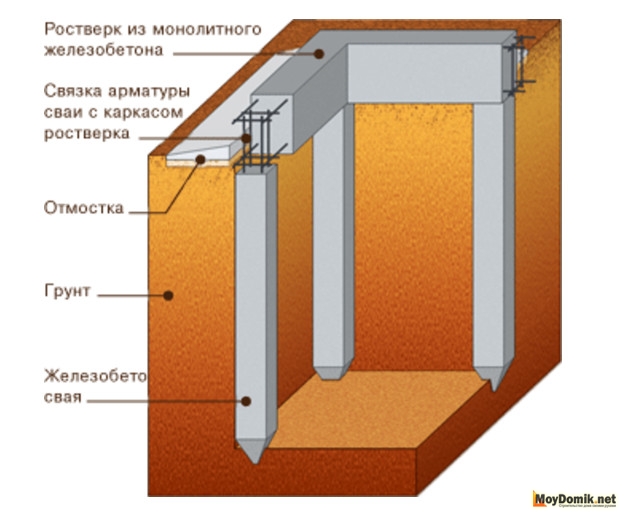

Железобетонные сваи могут быть сборные и монолитные. К первым относят железобетонные блочные конструкции, которые укрепляют и соединяют между собой. Монолитной является цельная свая определенной длины, которую забивают на свайном способу погружения железобетонные сваи классифицируют на набивные, буронабивные, забивные.

Набивные сваи создают с помощью бурения скважины и наполнения её бетоном. Далее в скважину погружают арматурный каркас и через трубу в яму подается бетонный раствор.

Изготовление буронабивных свай происходит по аналогичной технологии, но скважину заполняют бетоном в течении бурения через специальный канал для бетона, расположенного в буровой колонне. Вибропогружателем опускают арматурный каркас в заполненную бетоном сваи погружают в грунт с помощью ударной забивки или специальных устройств вдавливания.

Совет

Компания СвайМастер выполнит фундамент на железобетонных забивных сваях, фундамент на забивных ж/б сваях с монтажной пластиной, свайный железобетонный фундамент с обвязкой брусом и швеллером, фундамент на забивных ж/б сваях с ростверком, свайное поле на забивных ж/б сваях.

Обращайтесь к нам по адресу г. Кострома ул. Мясницкая 19а/ телефоны в Костроме +79203809911.

Разметка места

Непосредственно перед установкой винтовых свай, проводится разметка поверхности и определение места их установки. Для этого выполняются следующие шаги:

• «свайное поле» размечается при помощи колышков, с учетом несущих стен будущего сооружения;
• расстояние между сваями рассчитывается согласно оказываемой нагрузке на фундамент, но не менее 3-метров при строительстве дома из любого материала;
• выравнивание линии разграничения проводится путем вбивания колышков по периметру конструкции, ровность контролируется уровнем.

Особое внимание нужно уделить ввинчиванию угловых свай. Необходимо соблюдать максимальную точность и закручивать их точно по центру несущего бруса. Вначале в месте предполагаемого ввинчивания вырывается небольшой «приямок», глубиной около полуметра, согласно начальной разметке. Оптимальный размер погружения сваи в грунт не должен быть меньше 1,6 метра.

Самодельные сваи

Пропорции самодельной винтовой сваи

Примечание: если сваи предназначены для забора, нужно взять D = (3,5-4,5)d, см. рис. справа. Иначе знакопеременные ветровые нагрузки на его полотно скоро расшатают конструкцию, ростверка-то нет. Из-за этого же и заглубление нужно брать в 1,5 раза больше обычного, т.е. 1,8 м.

Действительно, винтовые сваи для легких грунтов длиной до 4-6 м можно делать самому без сложных выкладок и расчетов. Для бани, сарая или забора такой будет достаточно. Ради простоты возьмем сваю с однооборотным винтом, расположенным целиком на стволе; ее чертеж с указанием нужных пропорций приведен на рис. справа. Трубы не обязательно брать из стандартного ряда диаметров свай, пойдут любые доступные; на заборные столбы – от 60 мм по наружи для штакетных или сетчатых заборов или от 80 мм для заборов сплошных деревянных, из профлиста или кованых. Металл на винт – сталь от 4 мм толщиной.

Выкройка однооборотного винта для сваи

Как раскроить металлическое кольцо под винт, показано на рис. слева. Линия реза должна плавно переходить от касательной к внутреннему диаметру кольца до нее же к наружному. Тогда режущая кромка получится выпуклой и легче пойдет в грунт. А «рог» сбегающей кромки будет поджимать разрыхленный грунт к стволу сваи, до некоторой степени уплотняя его. Режущую кромку желательно заточить на простой клин.

При растягивании в спираль внутренний диаметр кольца уменьшится. При указанном на чертеже выше шаге винта его в заготовке нужно увеличить на 10%, плюс 3-4 мм технологического запаса. Например, для самых расхожих 108-мм свай получаем 121-122 мм. Собирают сваи вдвоем, технология сборки такова:

• Готовят выкройку винта;
• Надевают ее свободно на трубу;
• На конце трубы болгаркой вырезают треугольные фестоны, 3-6 смотря по диаметру трубы;
• Кувалдой сводят их в конус и проваривают стыки;
• Заготовку винта подводят к получившемуся наконечнику и сваркой прихватывают к стволу сваи внутренний край режущей кромки;
• Монтировкой растягивают заготовку винта в спираль, пока ее внутренний край не ляжет на трубу. Шаг винта при этом «подгуляет», но его значение не критично;
• Удерживая винт монтировкой, прихватывают внутренний край сбегающей кромки;
• Проваривают весь внутренний край лопасти винта.

Этапы строительства и установки винтового фундамента

Технология обустройства такого основания проста и не требует рытья траншей. Пошагово:

1. Начинают работы с разметки земельного участка, устанавливая колышки по периметру – это будут места для ввинчивания опор.
2. Далее, натягивают шнур между ними – это контур будущего основания дома.
3. Далее вынимается грунт на 10-15 сантиметров под каждую опору, исходя из диаметра лопастей.
4. По разметке нужно ввинтить опоры в грунт. Для этой цели в верхней части сваи выполнены отверстия – в них вставляют лом или трубы (зависит от диаметра свай), они и будут рычагами для закручивания.
5. Свая должна вкручиваться строго перпендикулярно поверхности грунта. Полностью свая не вворачивается – остается некоторый запас.
6. Опоры делают одинаковыми по длине – излишки срезают болгаркой.

Во время работ очень важно проконтролировать перпендикулярность с помощью уровня.

После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции.

Далее, приваривается дополнительный элемент – оголовок. Именно на него будет установлена плита или же балка ростверка. При этом какие-либо перекосы недопустимы!

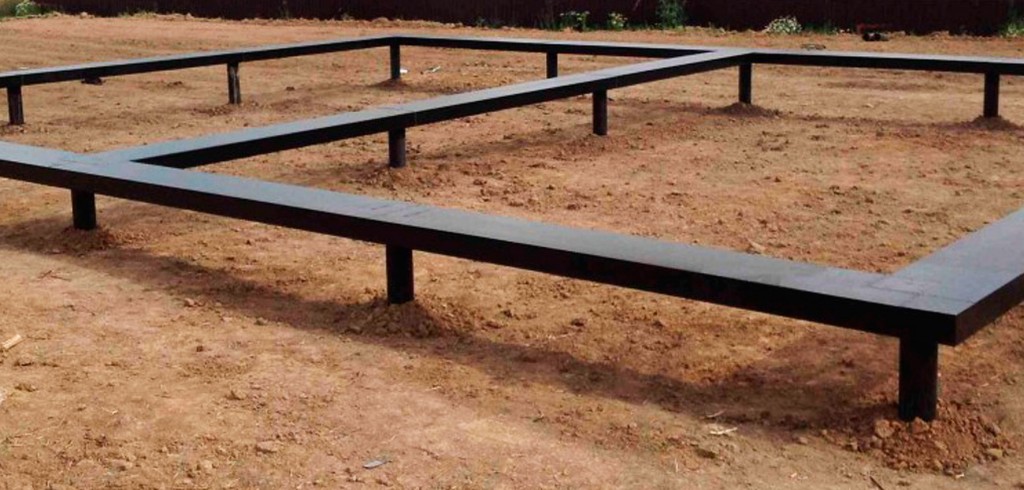

После уже производят обвязку, которая делается по деревянным или же металлическим перемычкам. В том или ином случае необходима обработка антисептиком или антикоррозийным средством соответственно.

При некотором опыте можно не прибегать к услугам специальных бригад, а выполнить работы своими руками – достаточно хотя бы раз посмотреть на то, как это правильно делается, а также иметь хотя бы минимальные строительные навыки.

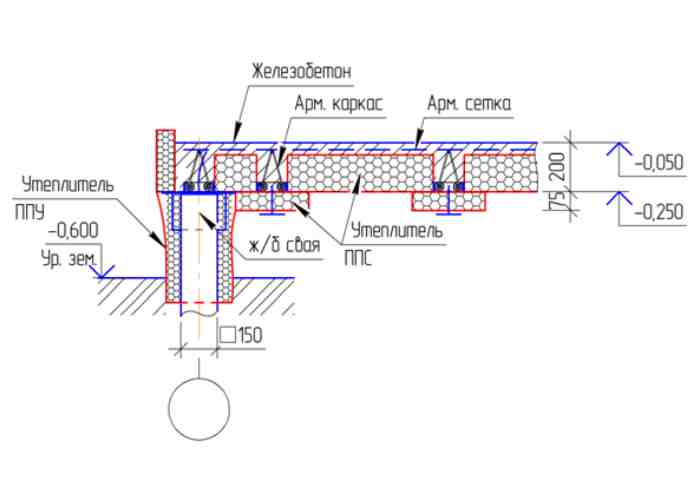

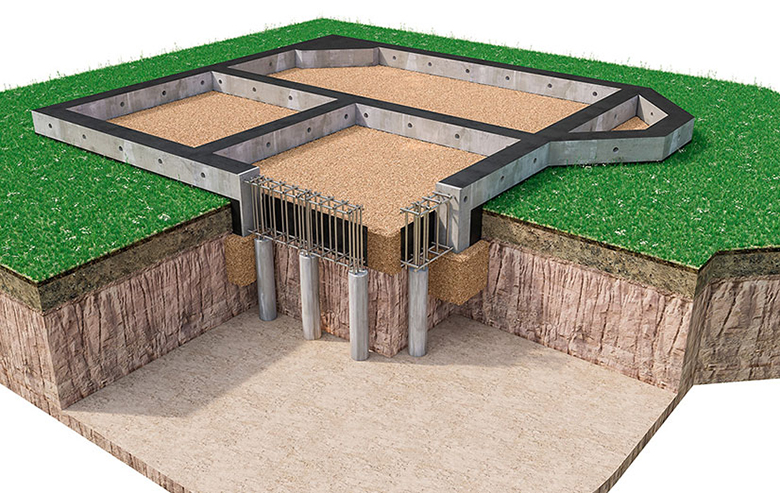

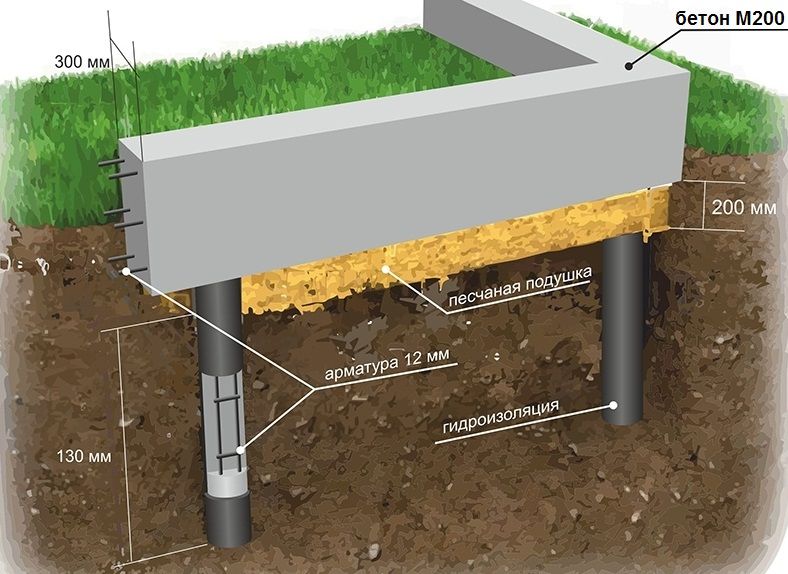

Свайно-ростверковый фундамент

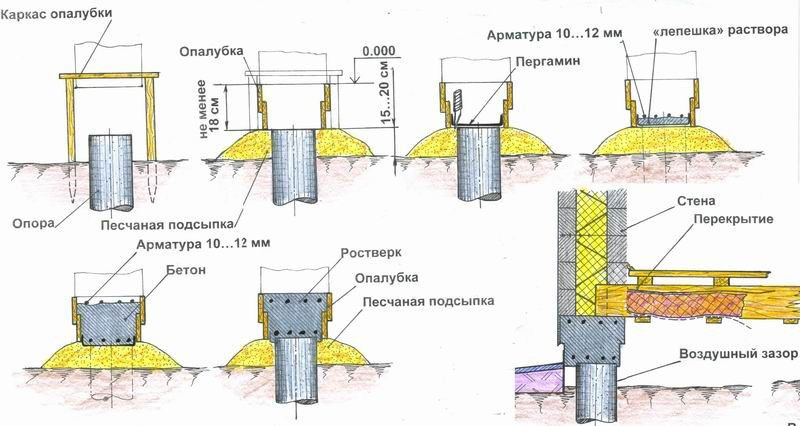

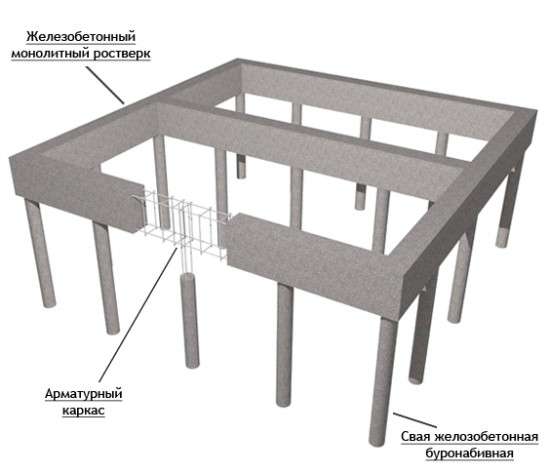

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

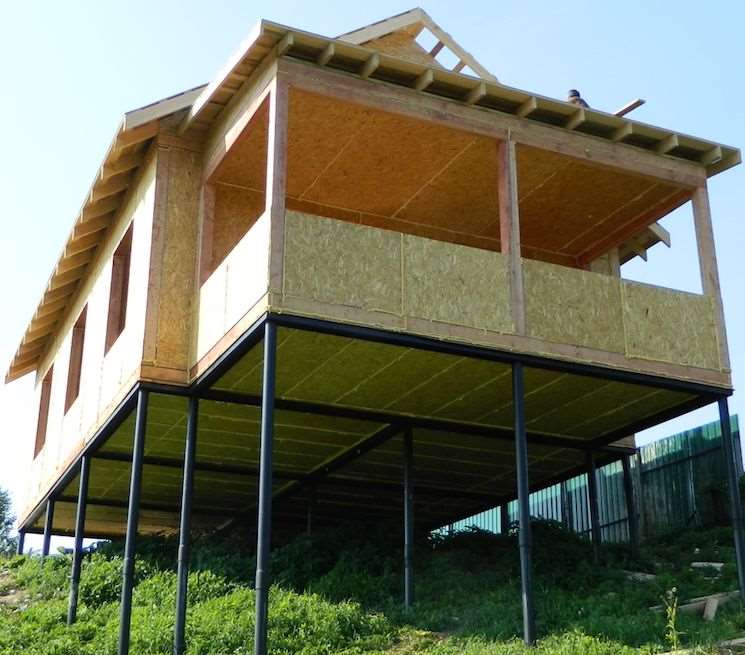

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

• доступная цена;
• возможность установки своими руками;
• быстрота монтажа;
• надежность — почти не дает усадки.

Минусы конструкции:

• строгий расчет ростверка свайного фундамента;
• используется только под легкие постройки;
• влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

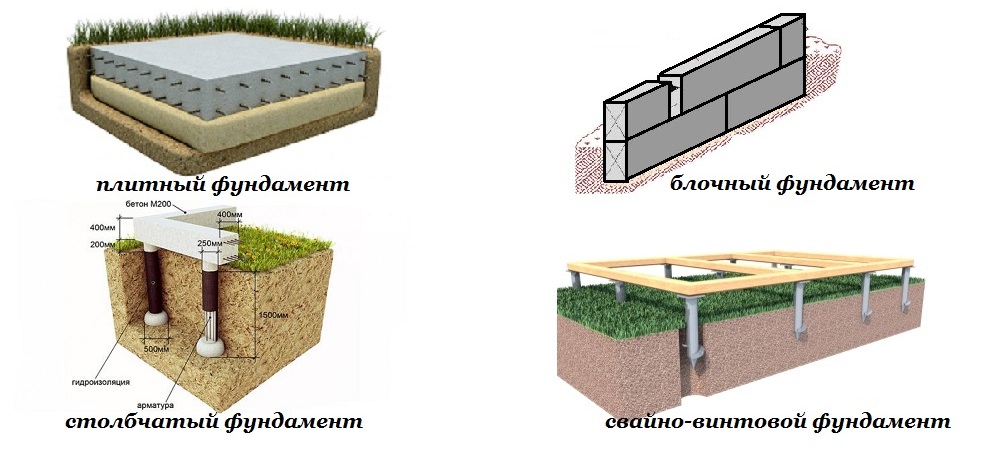

Какой фундамент лучше выбрать свайный или ленточный?

Дома из бруса становятся всё более востребованными на российском рынке. Причём речь может идти как о небольшой отдельно стоящей бане, так и о полноценном двухэтажном доме для круглогодичного проживания.

И в первом и во втором случае после выбора проекта будущего дома необходимо, до начала его монтажа, ответить себе на вопрос, какой фундамент выбрать для дома из бруса, так как именно указанный элемент любого возводимого объекта определяет его надёжность и долговечность.

В силу того, что дома из бруса существенно легче кирпичных, или возведённых с использованием иных аналогичных материалов, при рассмотрении возможного варианта фундамента часть существующих типов последнего можно принципиально не рассматривать в силу их излишней несущей способности.

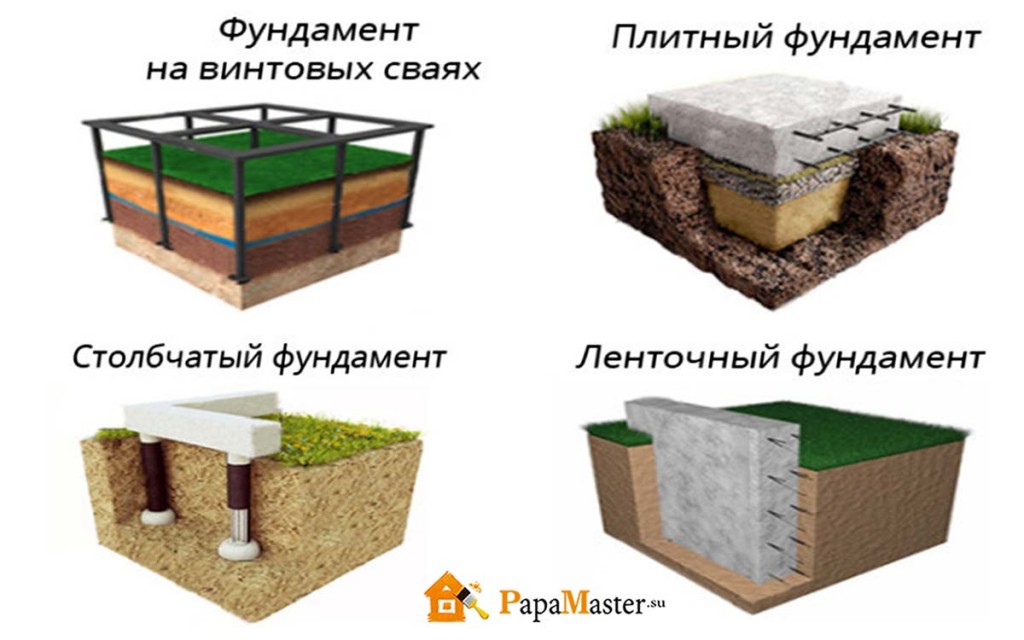

Решая, какой фундамент выбрать для дома из бруса, чаще всего предпочтение отдают фундаментам следующих типов:

• Ленточный мелкозаглубленный;
• Столбчатый;
• Свайный:
  • С использованием винтовых свай;
  • С применением буронабивных свай.

Показатели, влияющие на выбор фундамента

Определяя, какой фундамент выбрать для дома из бруса, возводимого на вашем участке, необходимо иметь следующую информацию:

1. Какими характеристиками обладает грунт на участке будущего строительства (глубина залегания водоносного слоя, структура и вид грунта, насколько глубоко он промерзает и т.п.).
2. Величина расчётной нагрузки, воздействующей на основание и сам грунт.
3. Площадь возводимого строения.
4. Существующие перепады высот на месте строительства.

Характеристики грунта можно получить в департаменте строительства местной администрации. А при расчёте нагрузок следует учитывать, что их значение является суммой массы дома и временной нагрузки (согласно действующим нормативам), которая напрямую увязана с климатической зоной. Расчёты, при их кажущейся простоте, лучше доверит специалистам, так как в этой работе много технических нюансов.

После этого можно приступать к выбору требуемого варианта фундамента.

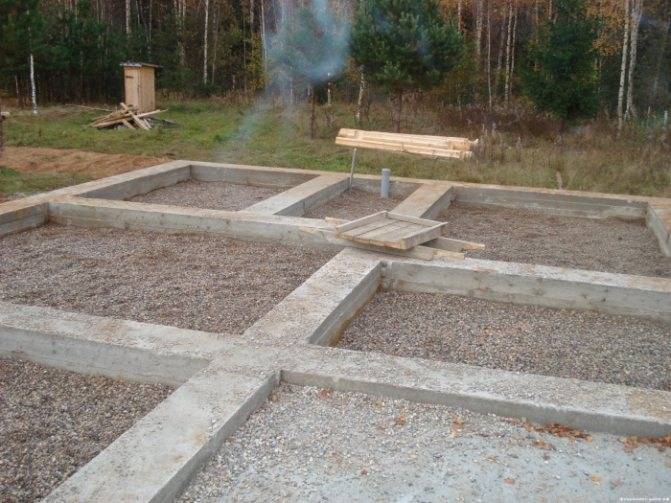

Мелкозаглубленный ленточный фундамент

Наиболее часто используемый вариант. Если грунтовые воды залегают глубже 1000 мм, то он прекрасно работает даже на грунтах, относящихся к пучнистым. Лента в этом случае функционирует аналогично единой жёсткой конструкции (плите) и гарантированно защищает объект от неравномерного подъёма участков грунта. К тому же она может «плавать», поднимаясь зимой и проседая весной.

Глубина траншеи колеблется в диапазоне 500-700 мм и зависит от параметров грунта. При этом 200-400 мм по высоте заполняется песчаной полушкой. А собственно лента заглубляется не более чем на 200-400 мм ниже отметки «0». Данный тип фундамента прекрасно подходит для возведения выпускаемых нами каркасных домов серии «Теремвсем»

Столбчатый фундамент

Этот вариант фундамента имеет смысл выбирать тогда, когда возводить планируется небольшой домик, предназначенный для периодического сезонного проживания. Например, дачных, типа дома из сухого бруса «Садовник», современного дома из бруса «Лена» или каркасной бани под ключ «Лада». Важно иметь в виду, что для грунтов слабых, и сильно пучнистых, этот вариант не подходит.

Выполняется он из нескольких столбиков, которые представляют собой каменный куб (кирпич, бетон и т.п.) со стороной ребра. Не превышающей 400мм. они выставляются по периметру объекта с шагом в 2000 мм, в местах, где пересекаются стены, а так же под перегородками и несущими стенами, расположенными внутри здания.

При выборе такого варианта фундамента в единую конструкцию он сплачивается за счёт нижнего венца возводимого дома, прошедшего предварительную обработку специальными составами, для уменьшения показателя влагопоглощения и коэффициента теплоотдачи.

Столбы устанавливаются на специальные подушки, обустроенные в предварительно выкопанных ямах кубической формы со стороной 500 мм, которые плотно забиваются щебнем.

• невозможно обустроить подвал;
• фундамент крайне чувствителен к изменениям нагрузки.

Свайный фундамент

Винтовые сваи используются более часто и адаптированы для любых видов строений из бруса. Лучше всего такие типы фундаментов ведут себя на неровных участках и неустойчивых грунтах. На подобных участках этот вариант безальтернативен.

Собирается из металлических свай, оборудованных в нижней части специальной лопастью, позволяющей вкручивать их в грунт, причём без использования специальной техники. Для этого достаточно 3-4 крепких мужчин. Каждая вкрученная опора в зависимости от её марки, рассчитана на нагрузку в 4-8 тонн. То есть подобный фундамент может выдержать даже двухэтажный дом из бруса.

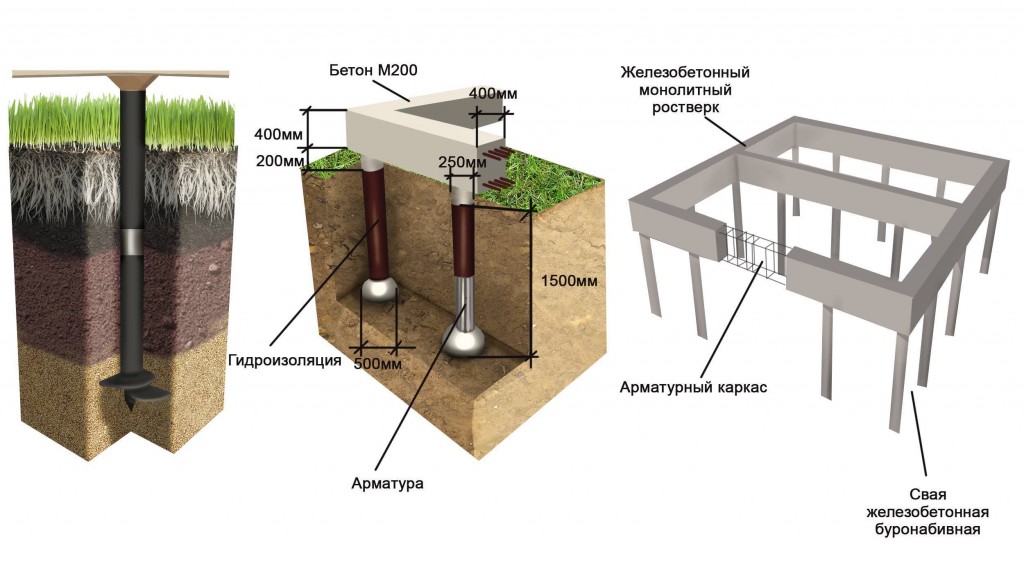

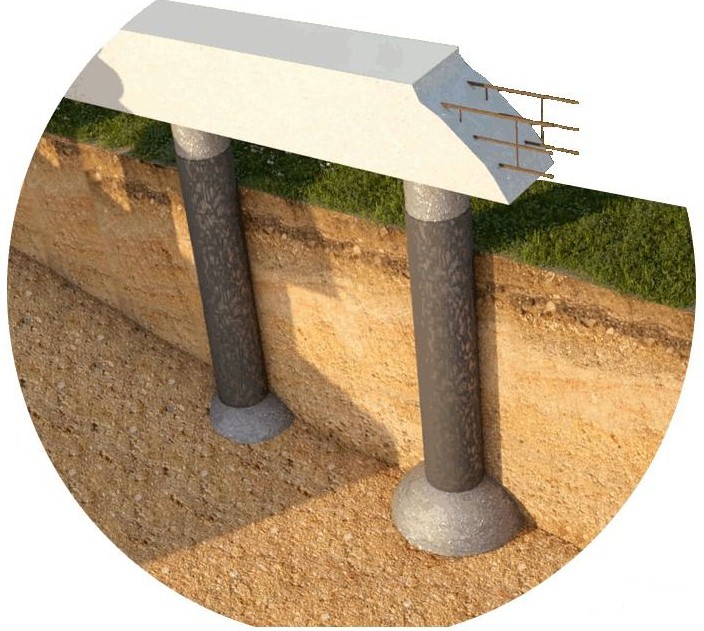

Буронабивные сваи представляют собой весьма выгодную конструкцию. Это обычная асбоцементная труба, которая оснащается внутренним арматурным каркасом, после чего заливается бетоном.

Труба решает двуединую задачу: форма сваи, и её конструктивный элемент, который принимает часть общей нагрузки на себя. Скважина в указанном случае бурится ниже уровня максимального промерзания. Вариант экономичен и достаточно прост и позволяет возводить двухэтажные коттеджи из бруса (например, проекта Государь») даже на слабых грунтах.

Способы вязки арматуры

Наиболее распространенный метод крепления – связывание арматуры с помощью специальной проволоки. Электросварка используется очень редко и только для арматуры, имеющей в маркировке литеру «С».

Соединять сваркой обычную арматуру не допускается, поскольку вследствие воздействия высоких температур она становится менее прочной.

Для вязания арматуры применяют только отожженную круглую проволоку диаметром 1 мм. Необожженная проволока является менее пластичной, поэтому плохо гнется и легко обрывается.

Ищете информацию по теме, как выбрать теплый электрический пол?

Быстрее всего вязка арматуры осуществляется с помощью специального пистолета, снабженного аккумулятором. Но его приобретение целесообразно только при больших объемах работ, к тому же он не очень удобен при вязке арматуры в труднодоступных местах.

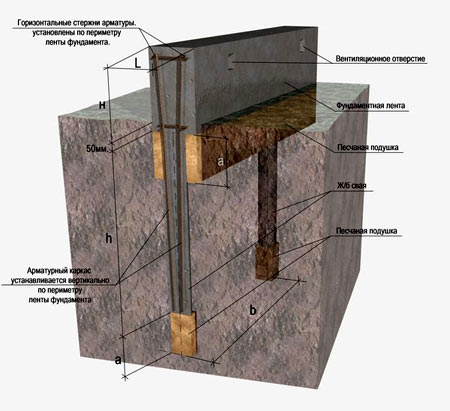

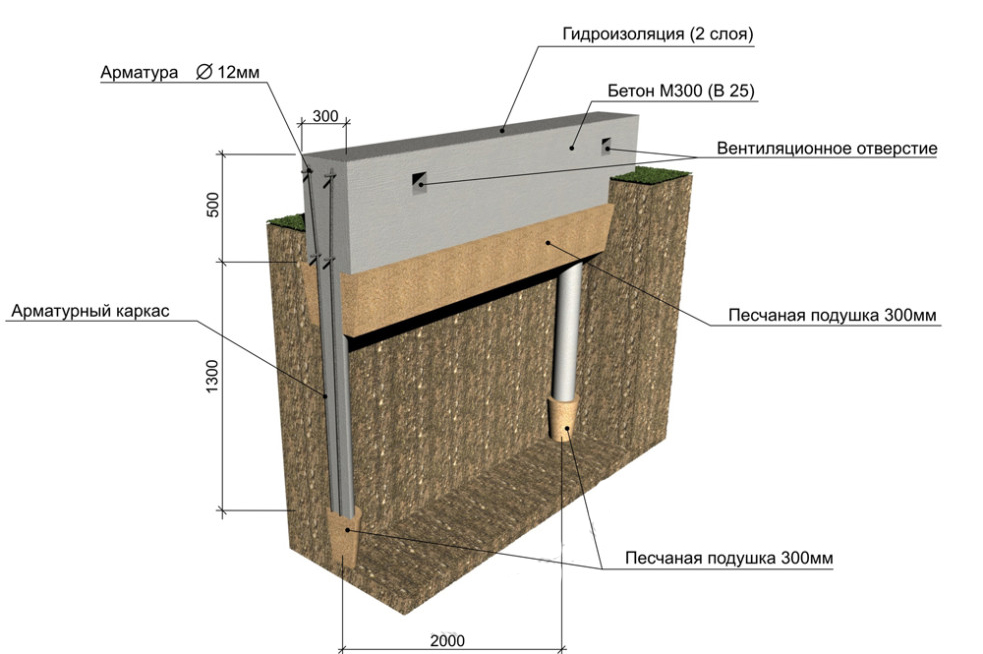

Армирование свайно – ростверкового фундамента для частного дома в основном осуществляют посредством другого инструмента – специального крючка. Профессионалы предпочитают самодельные крючки, но для разовых работ сгодится и покупной.

В продаже можно найти как обычные, так и винтовые крючки, называемые, также, полуавтоматическими.

Последние позволяют выполнять вязку арматуры несколько быстрее, но в силу своей конструкции после затягивания узла они оставляют слишком длинные свободные концы проволоки, которые часто выступают из бетона и начинают ржаветь.

Наиболее простыми и распространенными видами узлов являются так называемые «петля» и «две петли». Первый используется при соединении арматуры внахлест, второй – для стыковых соединений. На практике же петлю часто применяют не только для нахлесточных соединений, но и для угловых.

На завершающем этапе монтажа арматурного каркаса следует извлечь бобышки, на которых устанавливалась рабочая арматура нижнего пояса. После этого весь каркас окажется подвешенным на проволоке, обвитой вокруг верхних перемычек опалубки. Теперь можно приступать к заливке бетона.

Видео об армировании ростверка свайного фундамента

Сваи из НКТ

В отдельную категорию можно выделить винтовые сваи сварного типа, изготовленные из насосно-компрессорной трубы (НКТ). Для их изготовления применяется толстостенная труба (6,5-7,5 мм) из стали, устойчивой к коррозии. Сварная лопасть выполняется из высокопрочной конструкционной стали.

Строительство фундамента с использованием винтовых опор из НКТ по стоимости приближается к обустройству оснований на железобетонных буронабивных сваях. Однако существенным преимуществом является возможность выполнить фундаментные работы в короткие сроки, в том числе на сложных грунтах.

№ Виды свай и свайных фундаментов

Лекция18.

Сваей называется стержень, находящийсяв грунте в вертикальном или наклонномположении и предназначенный для передачигрунту нагрузки от надфундаментнойчасти сооружения.

Свая, находящаяся вгрунте, воспринимает внешнюю нагрузкучастично через боковую поверхность, ачастично через острие (пяту).

свай.

По своей работе сваиразделяются:

1. на висячие (сваи трения); f  R 2. сваи – стойки R>>f

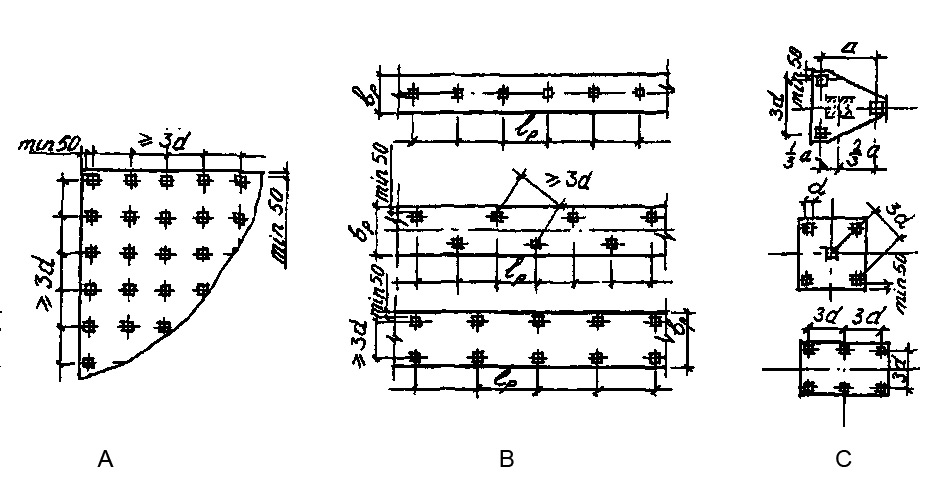

2. Размещение свай в плане

Одиночнаясвая Рядовое Кустсвай Свайное поле

Ростверк– бетонная или железобетонная плита,объединяющая головы свай.

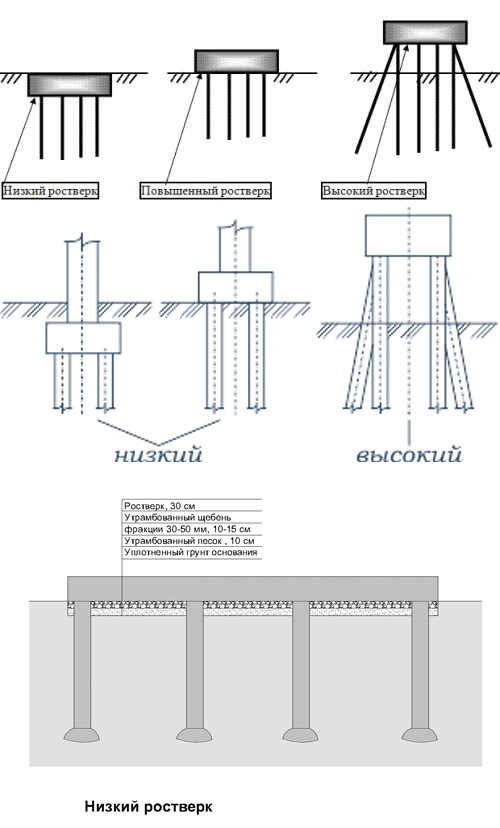

Низкийростверк Повышенныйростверк Высокийростверк

Свайныйфундамент – это группа свай, объединеннаяростверком.

Преимуществозабивных свайных фундаментов:

1. Дворец КонгрессовПочти полное исключение монолитных работ.

2. Сокращение земляных работ.

3. Резкое снижение объема ручных работ.

1. Виды свай по применяемому материалу

1. Деревянные сваи. (Условие эксплуатации – ниже У.Г.В.)

L= 5…25 м (с применением стыковки по длине),15…40 см; Р 20 т.

Пример:- деревянные сваи Константиновскогодворца (Дворец Конгрессов).

1. Железобетонные сваи. L = 4…24 м (с применением стыковки по длине), сплошного квадратного сечения 20 х 20 см; 25 х 25 см; 30 х 30 см; 35 х 35 см; 40 х 40 см.

Формапоперечного сечения ж/б сваи:

А)призматическая

В)Треугольная

В)Сложного очертания

1. Комбинированные сваи (Совмещение деревянных или металлических свай с ж/б сваей).

1. Способы погружения свай в грунт

А)Забивкой

Б)Подмывом

В)Вибрированием (водонасыщенные песчаныегрунты)

Г)Вдавливанием (в случае не возможностиприменения динамики)

Д)Ввинчиванием (анкерные сваи)

Впервые с такойконструкцией столкнулись при перестройкимоста через «Мойку» С- Петербург.

, изготавливаемые в грунте (набивные)

Классификациясвай по способу изготовления:

1. Без оболочковые сваи.

2. Сваи с извлекаемой оболочкой.

3. Сваи с не извлекаемой оболочкой.

Безоболочковыесваи

Безоболочковыесваи – изготовляются в маловлажныхсвязных грунтах, которые при уплотнениии проходке скважин могут некотороевремя держать стенки, не осыпаясь. (Влессовых грунтах)

Скважину можноделать и бурением или вытрамбовкойпоследовательными ударами специальнойконической бабы.

Для того, чтобыскважина не засыпалась и не заплывалапри высоком У.Г.В

— применяют методвзятый у геологов — бурение с помощьюглиняного раствора.

В скважину всевремя подливают раствор монтморионитовойглины. Скважину проходят бурением. Грунтудаляется из скважины вместе с раствором.

Способ оченьтрудоемкий, зимой требует методом В.П.Т.

Разновидностьнабивных безоболочковых свай –буроинъекционные сваи – незаменимыепри усилении оснований и фундаментов.

Сваи сизвлекаемой оболочкой.

Сваи изобретенныев 1899г. А.Э. Страусом (Киев) (Сваи Страуса)

Преимуществатакого способа:

— погружениетрубы без ударов-взрывов

ПослесвайСтраусапоявились большое количество разнообразныхмодификаций подобных свай (св. Франки,св. Бенато и т.д.)

Ихсущность:

— погружение обсадной трубы

— заполнение бетоном

Частотрамбованныесваи

При бетонированииведется специальный журнал по расходубетона. По нему судят о форме сваи.

Японская фирма«Като» -> французская фирма «Бенато»

Извлечениегрунта из обсадной трубы производятгрейфером, входящим в состава такой установки 150000$.Разрабатывает практически породу любойсложности. На сваях «Бенато» построеноздание СЭВ в Москве.

Недостаткинабивных свай:

контроля их качества инеобходимость выдерживания до приобретенияпроектной мощности.

действию агрессивных вод,агрессивных веществ. Во избежаниепоследнего применяют сваи с неизвлекаемой оболочкой.

Достоинства:

1)Экономичность (малый расход арматуры).2) Отсутствие динамических воздействийпри производстве работ.

Сваи с извлекаемойоболочкой (Сваи – Франки)

Пример применениясвай с не извлекаемой оболочкой.

Строительствовентиляционной шахты подводного туннеляв Нью-Йорке.

Попродольному профилю туннеля вверхсвайного основания должны быть на 30 мниже горизонта воды и на 21 м ниже уровнядна. Трубы для свай были выбраны 61 см со стенками толщиной 6,5 мм. Трубыспускались с понтона с поверхности водыи собирались из звеньев, соединенныхмуфтами.

Верх трубы возвышался над самымвысоким уровнем воды. Грунт из трубизвлекался буровым способом и трубыопускались до скалы. Затем опускалисьарматурные каркасы и бетонировалисьдо отметки -30,0. После трубы срезалисьпри помощи специального фреза, опущенногосверху в тубу на отметку – 30.

Шахтнуюподстройку возводили кессоннымметодом.

Сваи с неизвлекаемой оболочкой

Сейчасразработано большое количество различныхтипов свай:

Достоинства:(буронабивных свай)

1) экономичность(мало арматуры)

2)отсутствие динамических воздействийпри производстве работ

Недостатки:

1) трудоемкостьконтроля за качеством.

Фундамент на сваях что учесть при возведении

Свайный фундамент — конструкция, требующая тщательного проектирования и возведения, выполненного согласно всем правилам технологии. Только при таком подходе будет в полной мере реализован весь потенциал фундамента на сваях и он получит максимальную надежность и долговечность. При создании свайного фундамента необходимо учитывать:

• Правильно спроектировать свайный фундамент невозможно без предварительного проведения геодезических изысканий на строительной площадке, в результате которых определяются характеристики почвы, непосредственно влияющие на несущую способность свай — плотность, сила сопротивления, насыщенность грунтовой влагой;
• Любые теоретические расчеты характеристик будущего фундамента должны проверяться полевыми испытаниями свай, позволяющими определить их фактическую несущую способность и внести в проект соответствующие коррективы. Испытания свай проводятся двумя методами — динамической и статической нагрузки;
• При монтаже фундамента необходимо максимально тщательно выполнять позиционирование погружаемых конструкций — даже малейший уклон от вертикали станет причиной неправильной работы сваи в грунте и, как следствие, уменьшения ее несущей способности.

Рис: Статическое испытание свай

Технологические особенности создания свайного фундамента

Технология формирования свайного поля под фундаментное основание предусматривает различные виды операций:

• закручивание винтовых свай. Оно выполняется вручную или с помощью специальных механизмов;
• бурение под сваи. Выполняется ручным буром или специальным оборудованием в зависимости от количества и диаметра опор;
• погружение опорных элементов. В зависимости от конструкции опор можно забить сваи, забетонировать в скважине и ввинтить в грунт.

Требования к опорным элементам свайного фундамента регулирует ГОСТ. Сваи изготавливаются и подбираются в строгом соответствии с положениями нормативного документа.

Подведение итогов

Положительных качеств у винтовых свай достаточно много и все они весьма привлекательны для частных застройщиков. Ведь возможность быстрого и недорогого строительства всегда является одним из важнейших факторов при выборе фундаментной конструкции. И если бы не проблемы с коррозией, то сваи можно было бы назвать универсальными.

Рассматривая вопрос целесообразности применения свай, следует учитывать степень кислотности почвы. Для получения информации о кислотном состоянии, вы можете сдать пробу грунта в агролабораторию.

Возможно и самостоятельное определение. Для этого возьмите немного грунта и полейте на него обычный столовый уксус. Если в результате будут образовываться пузырьки, то это значит, что почва содержит известь и является нейтральной или слабокислой. Если результат обратный, то придется приобретать сваи из нержавеющей стали или выбирать другую конструкцию фундамента. Иначе гарантии долговечности постройки не будет.

Невозможность строительства подвала можно частично компенсировать устройство погреба, размер которого будет меньше внешнего периметра, так как необходимо оставить слой грунта не менее 700 мм от сваи до каменной стенки.

Такое помещение не является полноценным подвалом, но может быть использовано для хранения запасов.

Существует возможность механизации вкручивания свай в землю. Для этого используют буровые установки на автомобильной платформе, с помощью которых бурят водяные скважины. В случае привлечения такой техники, все работы по монтажу свай можно выполнить за один день.

Поэтому можно сказать, что, несмотря на имеющиеся недостатки, винтовые опоры могут быть использованы в строительстве и во многих случаях могут оказаться наилучшим решением для строительства одноэтажного здания, например, каркасного типа. Особенно это относится к заболоченным и осадочным грунтам. Необходимо только соблюдать технологию и постараться обеспечить сваям максимально возможную защиту от воздействия коррозии.

Обвязка винтовых свой ростверком

К верхней части труб приваривают оголовки и обвязывают ростверком. Эта конструкция должна располагаться на высоте 0,5-0,7 м от земли.

Для выполнения этой работы подходит несколько видов строительных материалов: железобетон, деревянный брус и металлический швеллер. Каждая технология обладает преимуществами и недостатками.

Технология обвязки различными материалами

При обвязке железобетоном по всему периметру монтируют съемную опалубку. Внутри сооружают армирующий каркас из рифленой арматуры и связывают его с опорами. Конструкцию заливают бетонным раствором. Преимуществом железобетонной обвязки является высокая несущая способность. По такой технологии строят кирпичные дома.

При обвязке сооружают армирующий каркас.

Для металлического ростверка к оголовкам с помощью сварного шва крепят швеллер. Такая конструкция уступает железобетону в прочности, но экономит время и средства.

Ростверковая обвязка деревянным брусом крепится к оголовкам болтами или саморезами.

Бревна соединяются в полдерева. Такая технология подходит для срубов и каркасных домов.

Типы винтовых свай

В зависимости от условий эксплуатации, состава грунта, нагрузок, могут быть использованы различные типы опор:

1. По количеству лопастей: однолопастные и многолопастные.
2. По марке стали: обыкновенная, углеродистая, низколегированная, жаропрочная.
3. По типу защитного покрытия: с покрытием от коррозии и без. Изделие может быть защищено от коррозии нанесением полимерных, полиуретановых, эпоксидных и иных покрытий и др. Также возможно использование оцинкованной стали для производства свай.
4. По толщине стали: тонкостенная (до 3,5 мм.), средней толщины (свыше 3,5 мм.) и толстостенная (более).
5. По типу наконечника: целый навариваемый, или сборный сварной.
6. По типу допустимых нагрузок: под ответственные узлы сооружений, под несущие стены, под несущие стены и лаги пола.
