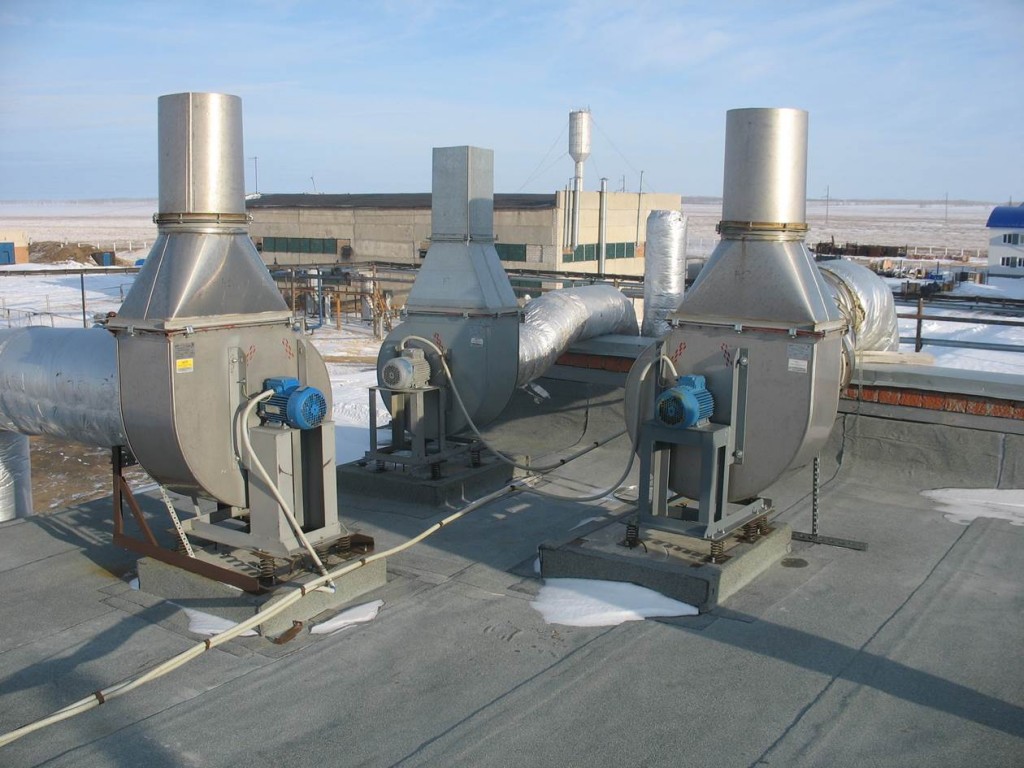

Подготовка перед началом монтажа радиального вентилятора

Схема установки колодцев для монтажа вентилятора: 1 – фундамент; 2 – колодец; 3 – планка; 4 – высотная отметка; 5 – осевая отметка.

В процессе подготовки необходимо будет разработать проект системы воздухообмена и, в случае необходимости, сделать основание под агрегат. Монтаж тяжелых вентиляторов такого типа осуществляется на бетонные основания, которые должны иметь заранее продуманные и подготовленные механизмы крепления. Обязательно необходимо продумать, как будет осуществляться подъем и закрепление агрегата на бетонном основании. Для этого могут понадобиться специальные подъемные устройства.

В процессе подготовки к установке устройства нужно обязательно убедиться в полноте его комплектности, а в дальнейшем четко следовать инструкции и выполнять монтаж с учетом всех предусмотренных норм и требований.

Для установки вам понадобится следующее:

1. Радиальный вентилятор.
2. Набор отверток.
3. Строительный уровень.
4. Измерительная рулетка.
5. Виброизолятор.
6. Приспособления для подъема агрегата на основание.

Новости

Вентиляция в частном доме: виды и назначения, основы проектирования

Для комфортного проживания в коттедже важно обеспечить хорошую циркуляцию воздуха. Вентиляция коттеджа имеет специальную схему и должна разрабатываться квалифицированными специалистами.12 Февраля 2021 г.

Cистемы автоматического управления вентиляцией

Обеспечение оптимальных энергетических затрат, поддержании высокой точности регулирования параметров в системах кондиционирования и вентиляции воздуха жилых, производственных, административных зданий осуществляется с помощью систем автоматического управления ветиляторными установками.12 Января 2021 г.

Особенности и преимущества газовых воздухонагревателей

Хорошим вариантом нагрева производственных помещений является использование в последних газовых водонагревателей03 Ноября 2020 г.

Воздухообмен в жилых помещениях

Рекомендуемую величину воздухообмена определяют исходя из количества проживающих в помещениях людей, площади (объёма) помещений и вида вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м2 жилой площади, рекомендуется расход воздуха не менее 30 м3 в час (но не менее 35% от объёма всего помещения). В строениях, где на одного человека приходится менее 20 м2 площади, воздухообмен должен составлять не менее 3 м3 воздуха в час на каждый квадратный метр жилой площади.

Как установить и подключить?

Ничего сложного в монтаже оконных вентиляторов нет, нужно лишь следовать весьма важным правилам и учитывать определенные нюансы. Учитывать необходимо следующие нюансы:

• нельзя фиксировать устройство на обычном стекле, так как, несмотря на защиту от вибрации, устройство все равно достаточно сильно вибрирует и может попросту повредить стекло;
• при монтаже изделия на пластиковом окне нужно предварительно заказывать монтаж вентилятора в процессе производства самого окна – в таком случае производитель заранее сделает в нем форточку с разъемом конкретно под выбранную модель вентилятора, а вот самостоятельный монтаж на пластиковое окно нередко кончается его повреждением и нарушением герметичности.

Монтаж оконного вентилятора поэтапно:

1. Если производится монтаж реверсивного типа изделия, то для начала нужна замена обычного стекла на специфическое (укрепленное). В приготовленном листе стекла делается выемка для корпуса вентилятора, а также несколько отверстий для его фиксации.
2. Подготовленное стекло необходимо смонтировать на раму и прочного зафиксировать его.
3. Далее необходимо провести монтаж самого вентилятора.
4. Последним этапом является подключение шнура и последующий его вывод через петлю сети. После вывода шнур необходимо вставить в электрическую розетку и на этом монтаж готов.

Комплекция оконного вентилятора

Правильный монтаж изделия – это только половина успеха, остальная половина зависит от того, насколько правильно вы подобрали вентилятор.

Поэтому крайне важно уделить достаточно много времени просмотру всех доступных моделей и нахождения самого оптимального в вашем случае варианта.

Установка оконного вентилятора

Монтаж производится двумя способами, и зависит способ установки от стеклопакета. Первый способ применим к одностекольным или двустекольным окнам, зачастую деревянным, старого образца. Здесь монтаж не затруднителен, ведь все что требуется сделать – это снять стекло, прирезать его по форме вентилятора, который будет устанавливаться, далее установить обратно, прикрепив штапиками, после вмонтировать вентиляцию.

Второй способ используется чаще, ведь практически во всех жилых помещениях стоят металлопластиковые окна. Чтобы не повредить герметизацию данных стеклопакетов, необходимо приложить максимум усилий, ведь заменять полностью окна для установки вентилятора неразумно. Поэтому для таких манипуляций приглашают специалистов, которые извлекают стеклопакет, а на его место устанавливается другой, с аналогичными размерами, но уже с прорезанным отверстием для вентилятора.

Рис. 14. Установка вентилятора возможна при любом строении стеклопакета

Для установки используются прорезиненные уплотнители, которые не позволяют разгерметизироваться окнам. В то время, когда прибор не подключен к сети, он закрывается жалюзи, которые препятствуют теплопотерям.

Вентиляционные диффузоры

Функционирование любой вентиляционной системы сложно себе представить без эффективных устройств, к которым принадлежит диффузор.

В зависимости от типа, он применяется для вытяжки отработанного или подачи свежего воздушного потока внутрь помещения.

Выбор вентиляционных решеток и диффузоров достаточно велик и для своих целей каждый покупатель может найти необходимый вариант вентиляционного изделия с учетом всех размеров и нужной мощности.

Знакомимся с вентиляционными диффузорами ближе и основательно

Для того, чтобы грамотно подобрать и сделать верный выбор, перед тем, как купить вентиляционный диффузор, необходимо осознанное понимание: что такое диффузоры и для чего они нужны. Именно эти цели и преследует наша статья.

Правильная работа диффузора выражена равномерным распределением потока воздуха. В случае продвижения воздуха одной струей, гарантирован сквозняк, что не может хорошо отразиться на здоровье находящихся в помещении людей. Рассеивание воздуха, в вышеприведённом примере, и является основной задачей вентиляционного диффузора.

Вихревые вентиляционные устройства также проводят воздух по кругу, исключая образование одного потока – сквозняка. Для подачи воздуха на большое расстояние используют сопловые диффузоры.

В этом случае они служат для подачи узконаправленного прохождения воздушного потока, в связи с невозможностью воздуховода полноценно выполнять поставленные задачи на данном участке.

Диффузоры, грамотно подобранные по размеру и форме, гармонично сольются с интерьером и не создадут дополнительных проблем при их монтаже. На корпусе вентиляционных устройств есть специальные защелки, с помощью которых они фиксируются с воздуховодами или жестяными каналами. Остальные модели крепятся с помощью клея, анкеров или саморезов.

Тип диффузоров не слишком влияет на их стоимость, если только их размеры не достигают сорока-шестидесяти сантиметров в диаметре. Чаще всего такого большого диаметра вентиляционные устройства применяются в системах коммерческих помещений.

Приточно-вытяжные модели располагают на потолках, их форма обычно бывает как квадратная или прямоугольная, так и круглая. По центру диффузора отверстия для вытяжки воздуха, а по обе стороны воздух проходит внутрь помещения. Таким образом, два направления воздушных потоков не смешиваются между собой.

Металлические модели обычно выполнены из алюминия или стали. Для увеличения срока эксплуатации и улучшения их внешнего вида вентиляционные диффузоры покрывают краской. Пластиковые изделия заметно дешевле в цене и более легкие по весу.

Наиболее распространенным и популярным видом является линейный (щелевой) диффузор. Изготавливается это устройство длиной до трех метров. Ширина линейно щелевого вентиляционного диффузора зависит от количества щелей, которые в большинстве случаев равны двум сантиметрам.

Применяется в системе вентилирования и кондиционирования помещений. Его установка осуществляется за счет «плавающих» крепежных деталей саморезами к стальному адаптеру в потолки и межпотолочные пространства. Применяется щелевой диффузор с успехом и в производственных помещениях и в домашнем пользовании.

Подача воздуха регулируется и благодаря высоким значениям коэффициента индукции, происходит быстрое уравнивание температур в помещении и приточного воздушного потока.

Благодаря линейно щелевому диффузору вы сможете более удачно и качественно контролировать воздушное пространство вашей квартиры или же помещения производственных масштабов.

Вентиляционные диффузоры — комплектующие вентиляционных систем, благодаря которым вы сможете себя ощутить настоящим повелителем воздушных потоков и комфорта ваших помещений! Мы благодарны «Propeller» — нтернет магазину оборудования и комплектующих элементов вентиляционных систем.

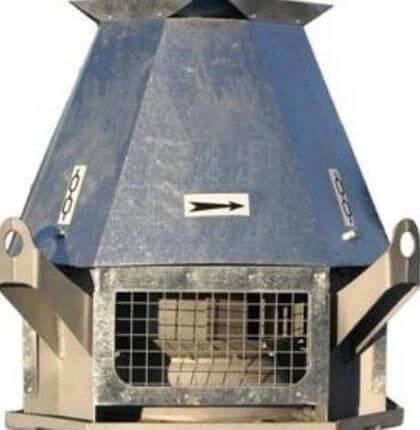

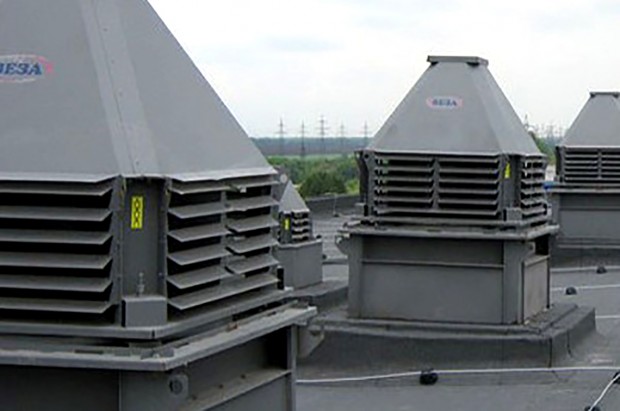

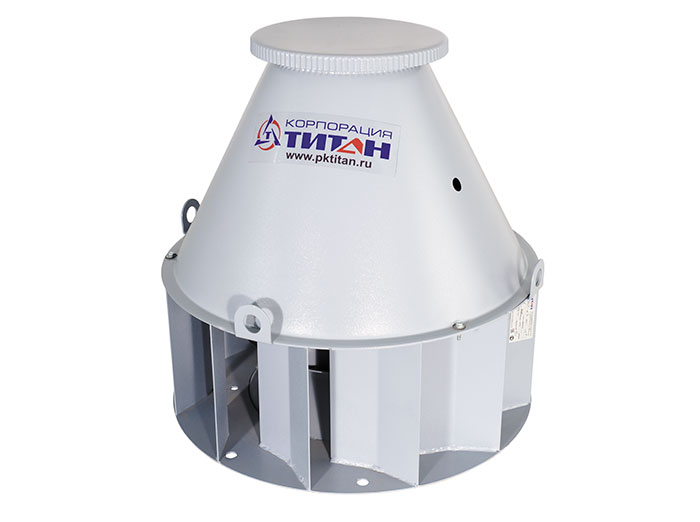

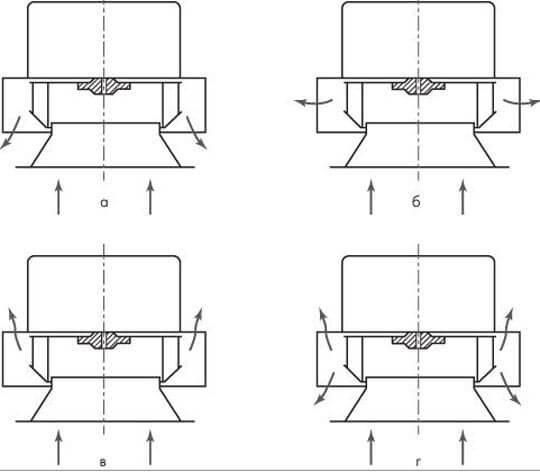

Монтаж крышных вентиляторов

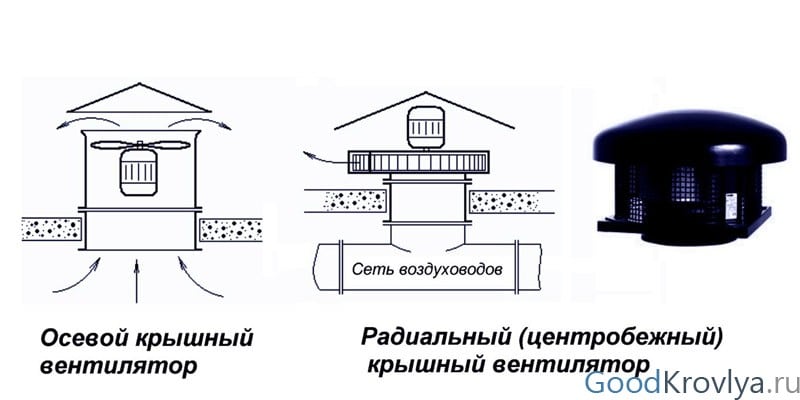

Прежде чем взяться за установку крышных вентиляторов, необходимо определить их размер и вид, конструкцию крыши, материал кровли и угол наклона крыши. Все это немаловажные факторы, влияющие на схему монтажа. Качественный монтаж позволяет увеличить их срок службы и уменьшить эксплуатационные затраты.

Элементы для вентиляции через кровли.

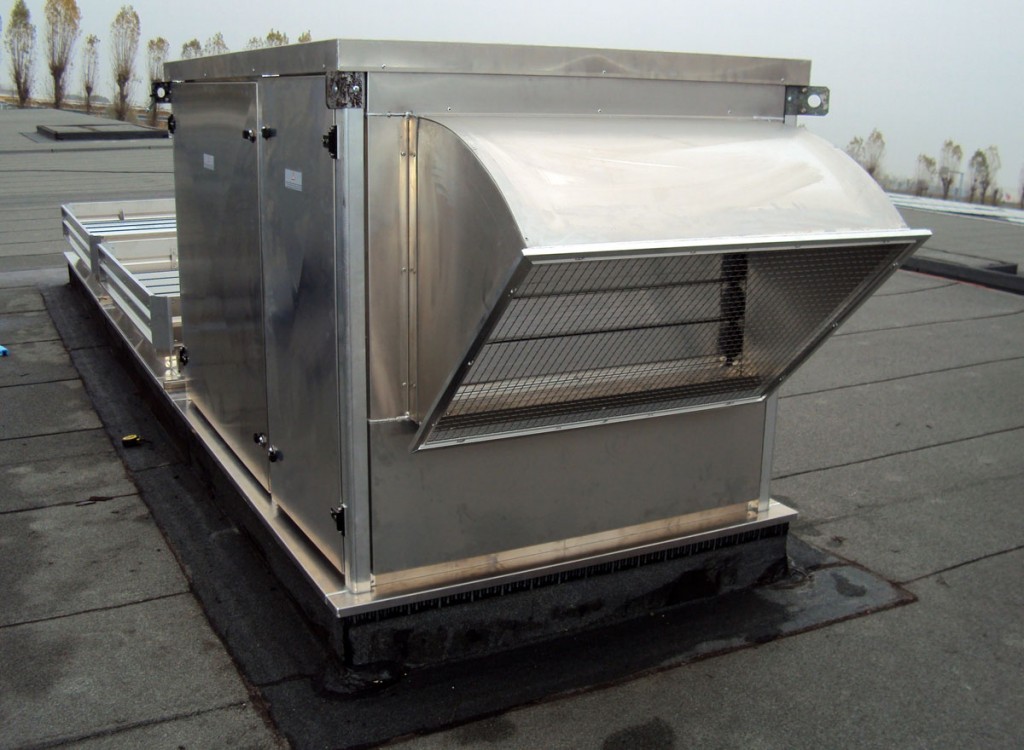

Размещение крышных вентиляторов начинается с кровли. Уровень шума и вибрации, создаваемый вентиляционной системой, не должен превышать установленных требований, с учетом этого выбирается место монтажных работ.

Чтобы обеспечить допустимый уровень шума и вибрации, необходимо предусмотреть средства защиты. На кровле с мягким покрытием монтаж крышных вентиляторов зависит от множества условий.

Поэтому стыковка и крепление к соответствующим системам выполняются по индивидуальным проектам.

При наличии вентиляционных шахт и колодцев из бетона или кирпича они также могут быть использованы для установки данной конструкции. В ином случае монтаж стакана осуществляется на несущей части кровли вертикально. Его внутренний диаметр может принимать значение в 700, 1000 и 1450 мм, а минимальная высота должна быть 400 мм.

До начала монтажа важно прикрепить поддон. Его функциями, помимо защиты от посторонних предметов, которые могут попасть в обслуживаемое помещение при ремонте и установке вентилятора, работающего без сети воздуховодов, являются сбор и удаление влаги.

Крепление поддона осуществляется с помощью болтов, гаек и шайб М12. Для этих целей стакан должен иметь отверстия диаметром 14 . 20 мм в середине каждой боковой стенки. Иначе такие отверстия необходимо просверлить на расстоянии 200 мм от его основания.

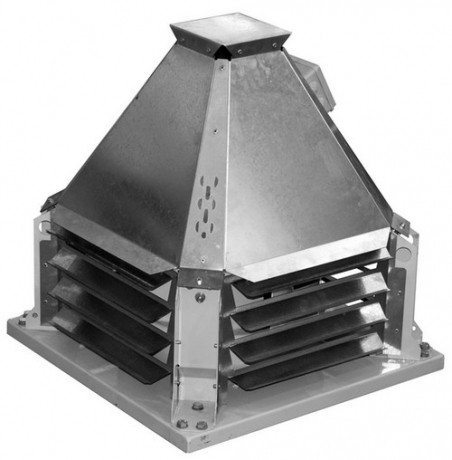

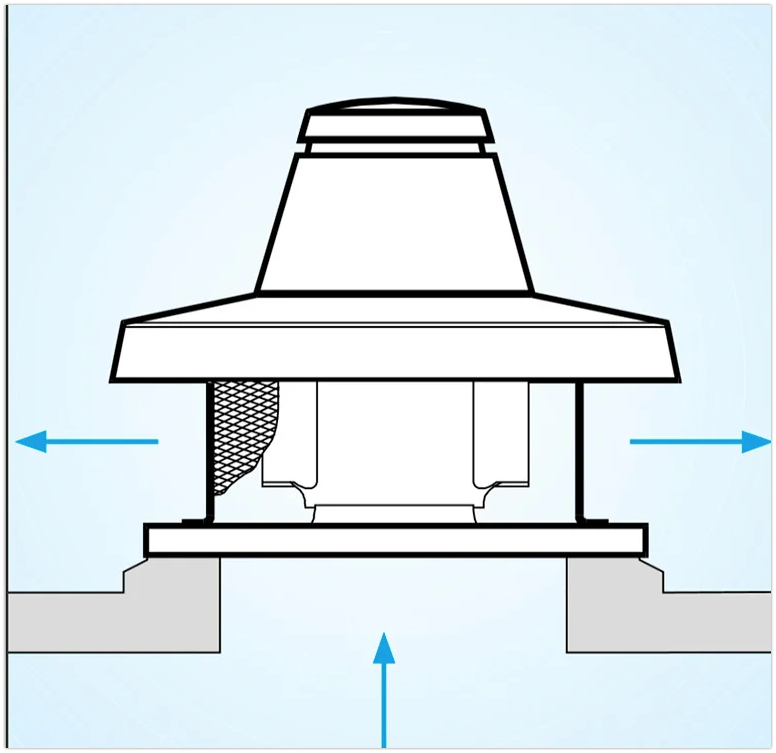

Установка крышного вентилятора

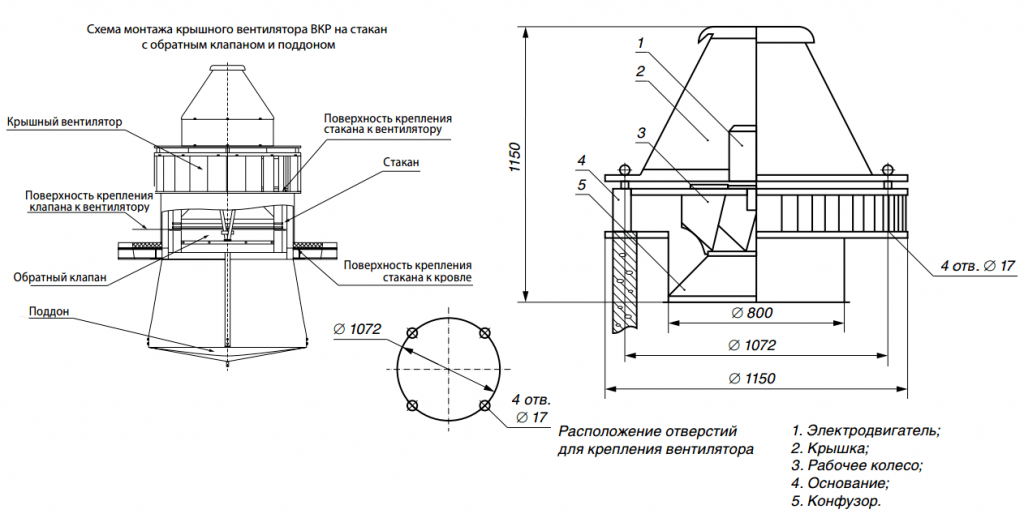

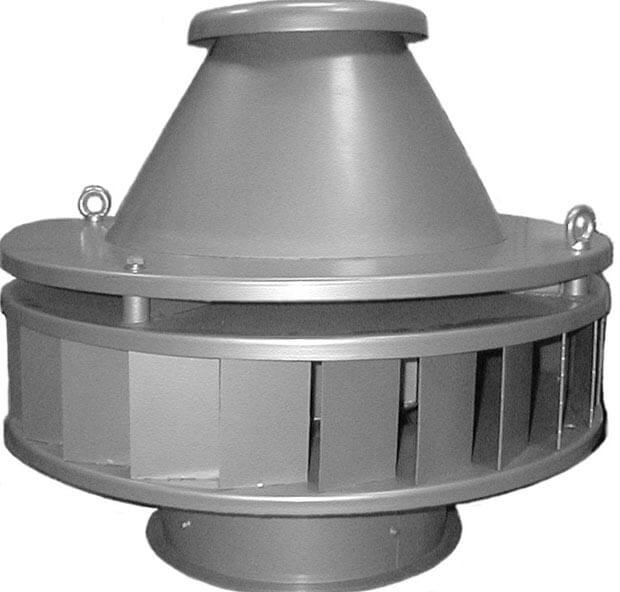

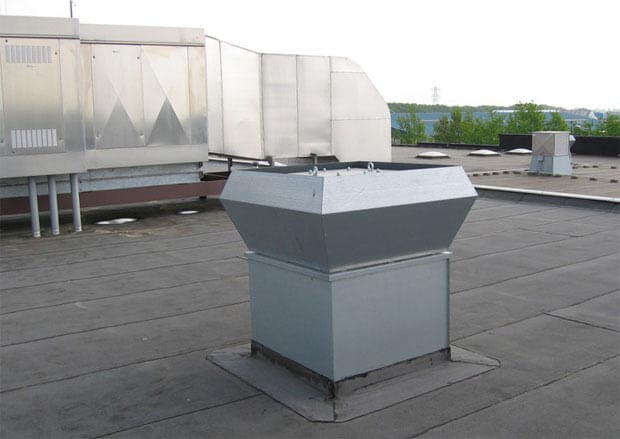

Монтаж крышного вентилятора.

Прежде чем начать установку данного оборудования, требуется проверить, имеются ли анкерные болты в стакане, их расположение, количество, а также соответствуют ли они расположению и диаметру крепежных отверстий в вентиляторе. Точно так же проверяются и осматриваются на предмет зазоров между входным патрубком и рабочим колесом центробежные вентиляторы.

С помощью башенного, автомобильного крана крышный вентилятор поднимают к месту монтажа. Перед тем как его опустить и начать монтаж, на поверхность стакана помещают резиновую прокладку. В случае если возможность подать вентилятор к месту монтажа отсутствует, установка происходит с помощью реечных домкратов.

Подъем в этом случае осуществляется также с помощью крана, лебедки, иных средств. Перед этим на кровлю укладывается дощатый настил, идущий от места выгрузки оборудования и до стакана.

Поднятый вентилятор устанавливают и закрепляют на два разгрузочных швеллера, положенных на две тележки. Между плитой вентилятора и швеллерами укладываются два деревянных бруска. С помощью тележек оборудование подвозят к месту монтажа.

Затем домкратами его приподнимают и опускают на стакан, предварительно сняв швеллеры и бруски.

Для установки крышного вентилятора через отверстия в его основании пропускают анкерные болты, на каждый из которых обязательно устанавливаются минимум две гайки. После окончания монтажных работ зазоры между верхом стакана и вентилятором надлежит заделать строительным герметиком.

Если же монтаж стакана осуществляется на новую конструкцию, важно выполнить цементно-песчаную стяжку, монтаж по контуру стакана оцинкованных «фартуков» и «юбок», восстановление теплогидроизоляции слоев кровли. Важно не забывать при этом о строительных нормах и рекомендациях.

Завершающим этапом установки является подключение прибора к электросети.

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.Почему запах из вашей квартиры проникает к соседям Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Поделись с друзьями:

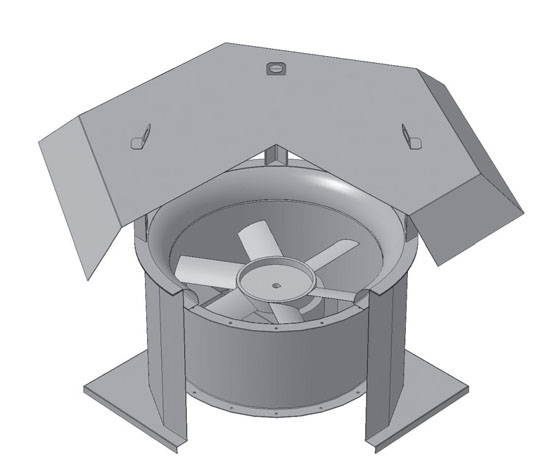

Требования к приборам для дымоудаления

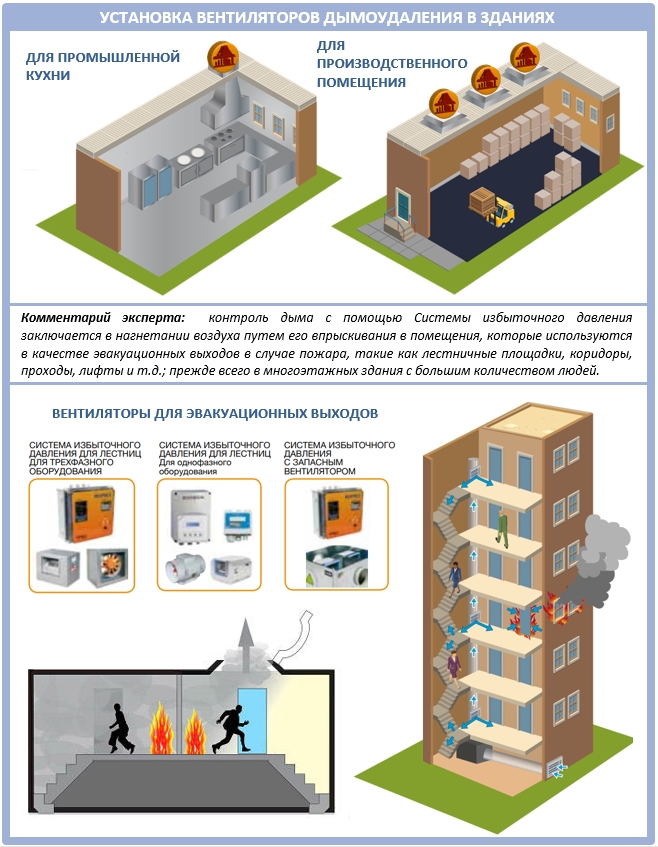

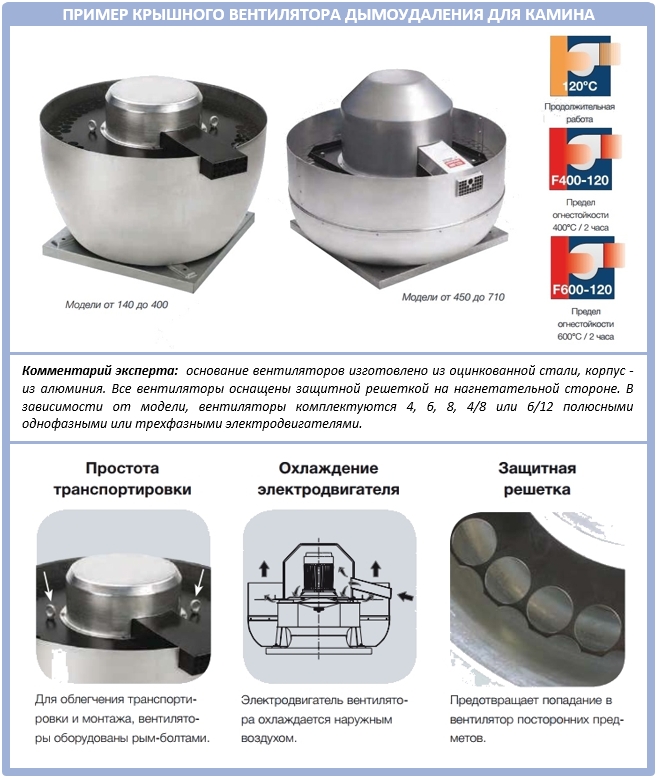

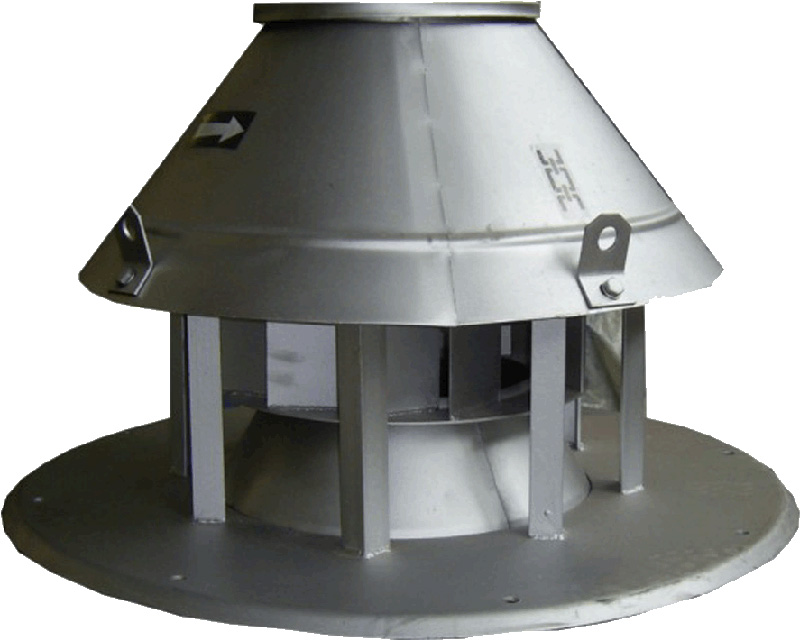

Вентиляторы, устанавливаемые на крыше дома, для дымоудаления работают в экстремальных условиях. Их монтируют на дымоходную трубу через специальный стакан, поэтому они выдерживают высокую температуру потока воздуха. Для безотказной работы приборы должны соответствовать следующим требованиям:

• Высокое качество металла. Вентиляционные приборы изготавливают из высококачественной легированной стали, защищенной от коррозии с помощью гальванического покрытия молибденом.
• Устойчивость к высокой температуре. Лучшие модели крышных вентиляторов выдерживают температуру поднимающегося вверх воздуха с продуктами горения до 900 градусов. Приборы средней ценовой категории производят для работы при температуре до 500-600 градусов.
• Устойчивость к воздействию активных химических соединений. Во время пожара вместе с дымом через вентиляторы на крыше проходят различные агрессивные вещества, возникающие при горении. Материал, из которого изготовили прибор для дымоудаления, не должен вступать с ними в реакцию.
• Мощность. Производительность вентиляционного устройства рассчитывается таким образом, чтобы весь объем газов внутри дома выводился в кратчайшие сроки.
• Уровень шума. Это параметр учитывают при выборе бытового крышного вентилятора, так как шум, возникающий от вибрации прибора, не должен приносить неудобства обитателям дома.

Важно! Системы дымоудаления бывают автоматические и механические. Вентиляторы, работающие автоматически, имеют термодатчик, который срабатывает, если температуры выходящего из трубы газа повысится до критического уровня. Чтобы включить прибор без такого датчика, нужно нажать кнопку вручную. Автоматические системы вентиляции для дымоудаления признают более эффективными и безопасными.

Установка бесшумного вытяжного бытового вентилятора

Перед тем как приступить к монтажу прибора обязательно необходимо проверить работоспособность системы вентиляции в помещении. Для этого к вентиляционному отверстию нужно поднести зажженную спичку или приложить лист бумаги. В первом случае пламя должно отклониться в сторону вытяжки, а во втором лист должен удерживаться на отверстии за счет потока воздуха. Если этого не происходит, то вам обязательно нужен вытяжной вентилятор, так как естественным путем воздух из помещения выводиться не будет.

После этого следует определиться с местом, в котором будет установлен осевой вентилятор для вытяжной вентиляции или другая модель. Лучше всего монтировать прибор под потолком, так как горячий и влажный воздух всегда поднимается вверх.

Установка вытяжного вентилятора

Полезный совет! Выбирать тип вентилятора стоит исходя так же из места монтажа. Далеко не каждая модель подходит для установки, например, в горизонтальном положении или под углом.

При монтаже прибора следует учитывать следующие моменты:

• лучше всего приступать к монтажу вентилятора в процессе осуществления ремонта;
• проводку, которая идет от источника питания к вытяжке, следует прятать в специальном коробе или вообще проводить под штукатуркой;
• если речь идет о вентиляторе в туалете, то его удобнее всего напрямую подключать к выключателю света;
• если вы хотите уменьшить уровень вибраций, а также защитить приточно-вытяжной вентилятор от внешних воздействий, то монтировать прибор можно в пластиковую трубу, предварительно закрепленную в вентиляционном отверстии при помощи цемента, монтажной пены или строительного герметика;

Принцип работы вытяжного ветилятора

• в туалете наибольшая эффективность работы вентилятора будет обеспечена, если установить его под потолком прямо над унитазом;
• для безошибочного подключения прибора к электросети следует предварительно ознакомиться с прилагаемой к нему инструкцией.

Подключение осевого приточно-вытяжного вентилятора осуществляется предельно просто:

1. С корпуса устройства снимается защитная крышка.
2. На вентилятор наносится специальная клеевая смесь.
3. Прибор устанавливается в приготовленное для него место, плотно прижимается на несколько минут.
4. Защитная крышка прикручивается на место.

Установка вытяжки потолочного крепления

Помните, что прибор обязательно должен максимально плотно прилегать к стенкам воздуховода, иначе при работе он будет биться о них, что приведет не только к повышенному уровню шума, но и к преждевременному выходу устройства из строя и необходимости ремонта или замены.

Так же очень важно выбирать модель, которая будет максимально подходить по размерам к диаметру вентиляционного канала. Например, если он составляет 10 см, то вам понадобится модель канального вентилятора для вытяжки 100 мм.

Вытяжной вентилятор в ванной комнате

Разновидности вентиляционных труб и требования к ним

Воздуховоды, расположенные внутри дома и снаружи, подвергаются совершенно разным воздействиям во время работы. Основные требования предъявляются для завершающих участков вентиляции, выходящих на крышу здания. Они должны соответствовать следующим условиям:

• проходное сечение не менее 150 мм в диаметре;
• гладкие внутренние поверхности, не препятствующие движению воздуха;
• конструктивную жесткость, позволяющую выдерживать ветровые нагрузки и тяжесть снега зимой;
• одновременно с прочностью иметь малый вес, чтобы обеспечивать простоту монтажа и не нагружать кровельную конструкцию;
• устойчивость к коррозии как снаружи, так и изнутри;
• пожаробезопасность.

Большинству этих требований соответствуют вентиляционные трубы, изготавливаемые из различных пластиков или оцинкованного железа. Но у каждого материала есть свои особенности, плюсы и минусы.

Пластиковые воздуховоды

Их основные достоинства:

• полное отсутствие коррозионной составляющей,
• простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
• отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
• малая стоимость.

Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.

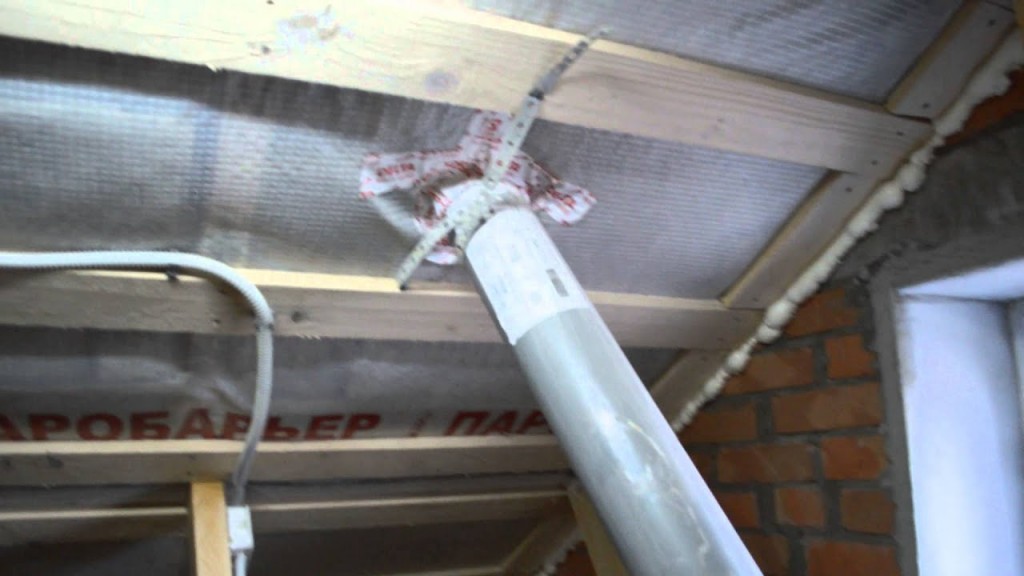

Элементы пластиковых вентиляционных труб

Оцинкованные воздуховоды

Их популярность не уступает полимерным вариантам из-за следующих плюсов:

• малая толщина стенок (0,5 – 1,2 мм);
• механическая прочность обеспечивает надежность наружных элементов;
• высокое соотношение прочность/вес;
• разнообразие форм и сечений;
• доступность дополнительных фасонных элементов любой конфигурации.

Оцинкованная вентиляционная труба на крыше

Форма сечения

По этому параметру вентиляционные трубы бывают:

• круглые;
• прямоугольные;
• нестандартного сечения.

Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.

Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.

Главные задачи системы:

• сохранить жизнь людям, не допустив распространения дымовых газов по всему зданию;
• защитить имущество;
• обеспечить необходимые предпосылки для работы сотрудников МЧС;

В расчет противодымной вентиляции входит определение параметров дымососов и приемников, каналов и безопасных зон свободных от угарных газов. Проектирование системы – это безопасность людей и имущества. Выполнить расчеты сможет только грамотный инженер проектировщик. Компания ВЕЗА предлагает услуги по комплексному проектированию систем вентиляции и кондиционирования промышленных объектов, консультации и сопровождение проектной документации вплоть до введения здания в эксплуатацию. Звоните нам — +7 495 989-47-20!

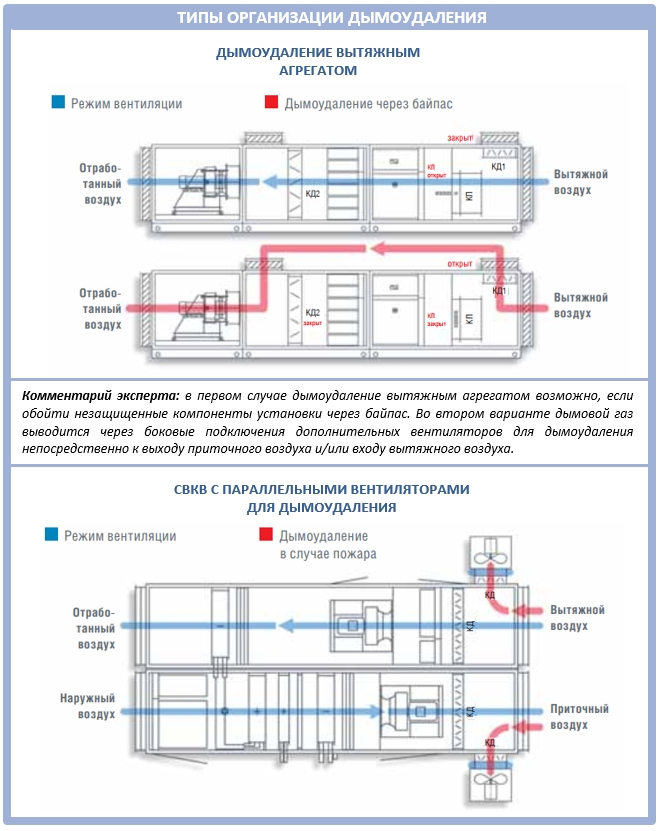

ПРОТИВОПОЖАРНЫЕ И МОРОЗОСТОЙКИЕ КЛАПАНЫ ДЛЯ СИСТЕМ ВЕНТИЛЯЦИИ И ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

Пояснительная записка

Противопожарные клапаны и их применение

В системах вентиляции и в системах противодымной вентиляции в соответствии с требованиями СНиП 41-01-2003, СНиП 21-01-97*, СНиП 21-02-99, МГСН и других нормативных документов для предотвращения распространения пожара устанавливаются противопожарные клапаны: в системах вентиляции — противопожарные нормально открытые; в системах противодымной вентиляции — противопожарные нормально закрытые и дымовые клапаны.

Дымовые и противопожарные нормально закрытые клапаны, устанавливаемые в системах противодымной защиты, должны иметь автоматическое, дистанционное и ручное (в местах установки) управление.

Основные элементы конструкции клапанов:

— корпус клапана — неподвижный элемент конструкции клапана, устанавливаемый в проеме с креплением к ограждающим строительным конструкциям;

— заслонка клапана — подвижный элемент конструкции клапана, устанавливаемый в корпусе и перекрывающий его проходное сечение;

— привод клапана — механизм для перемещения заслонки в положение, соответствующее закрытому или открытому клапану.

Системы приточной и вытяжной общеобменной вентиляции при пожаре отключаются, кроме систем подачи воздуха в тамбур-шлюзы помещений категорий А и Б, противопожарные нормально открытые клапаны, установленные в этих системах, закрываются.

Системы противодымной вентиляции при пожаре включаются, противопожарные нормально закрытые и дымовые клапаны, установленные в этих системах, открываются.

В соответствии с п. СНиП 41-01-2003 противопожарные нормально открытые клапаны, устанавливаемые в отверстиях и воздуховодах, пересекающих противопожарные преграды, следует предусматривать с учетом требований 12.4 с пределами огнестойкости:

EI 90 — при нормируемом пределе огнестойкости противопожарной преграды REI 150 и более;

EI 60 — при нормируемом пределе огнестойкости противопожарной преграды REI 60;

EI 30 — при нормируемом пределе огнестойкости противопожарной преграды REI 45 (EI 45);

ЕI 15 — при нормируемом пределе огнестойкости противопожарной преграды REI 15 (EI 15).

В других случаях противопожарные нормально открытые клапаны следует предусматривать с пределами огнестойкости не ниже нормируемых для воздуховодов, на которых они устанавливаются, но не менее EI 15. Пожарно-технические характеристики противопожарных клапанов всех типов должны соответствовать НПБ 241-97.

Противопожарные клапаны должны иметь российские сертификаты: соответствия и пожарной безопасности.

Есть несколько отечественных фирм, которые производят различные противопожарные клапаны: ВИНГС-М, ВИНГС, Воздухотехника, ВЕЗА, Сигма-Вент.

В данной работе приводятся информационно-технические материалы фирм ВИНГС-М и Сигма-Вент.

Приводятся: номенклатура выпускаемых клапанов различных модификаций, данные по пределу огнестойкости, данные для расчета и подбора, схемы конструкций клапанов, установочные чертежи, схемы кассет из клапанов и другие данные.

При выполнении проектных расчетов систем противодымной вентиляции необходимо учитывать подсосы воздуха через неплотности закрытых дымовых клапанов (по данным заводов-изготовителей), но не более чем по формуле (5) СНиП (для определения производительности системы) и потери давления в клапане для определения давления вентилятора.

При установке противопожарных (дымовых) клапанов в коридорах зданий перед ними в стенах устанавливаются декоративные решетки. Потери давления в них должны учитываться при проведении аэродинамического расчета.
