Захват для сендвич-панелей толщиной 150 мм

Захват для сэндвич-панелей своими руками

Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

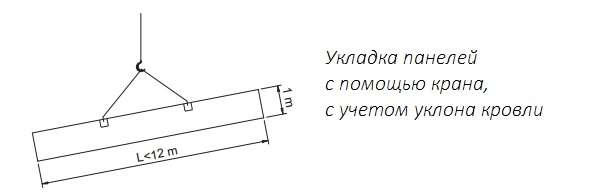

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Способы перемещения указанных материалов

На современных строительных площадках, где выполняются работы по монтажу сэндвич панелей, для их перемещения используют следующие способы и приспособления:

• текстильные стропы;
• механические захваты;
• вакуумные держатели.

Подъем при помощи строп

Для подъема панелей весом до 50 кг используется одиночная струбцина.

Несмотря на свою дешевизну, оно не всегда является удобным, так как на процесс строповки и растроповки тратится много времени.

Обычно на площадку они доставляются в горизонтальном положении, и они лежат в стопах, это затрудняет установку строп. После того как конструкция установлена, возникает необходимость убрать стропы, и тут также не обходится без проблем. Проводить установку длинных конструкций таким способом неудобно, так как нет возможности их надежно зафиксировать, и она может изгибаться или просто переломиться.

Правила монтажа сэндвич панелей:

нельзя одновременно поднимать больше одной сэндвич панели;
при захватывании сэндвич панели надо действовать осторожно, чтобы не ее повредить;
при работе с материалами, длина которых превышает 6 м, надо использовать траверсу.

Вакуумные захваты

Схема раскладки кровельные сэндвич панели: а — не правильная; б — правильная.

Самым надежным, но и самым дорогим способом монтажа этого строительного материала является использование вакуумных держателей. Данное устройство позволяет бережно и надежно захватывать материал, и на это тратится минимальное время.

Большинство таких приспособлений позволяют после поднятия конструкции проводить ее кантовку и изменять положение в пространстве.

Но такие устройства имеют и свои минусы: они дорогие, требуют дополнительного источника электропитания, и обращаться с ними надо осторожно и бережно

Механические захваты: какие они бывают

Схема механического захвата: рис. 5 — со сквозным сверлением панели (при вертикальном монтаже): рис. 6 — с установкой в замок панели (при горизонтальном монтаже).

Серединой между стропами и вакуумным захватами являются механические захваты. Они значительно упрощают проведение работ, по сравнению с использованием строп, но в то же время дешевле, чем их вакуумные аналоги.

Указанные устройства могут быть клещевого или струбцинного типа. Использование держателя в виде струбцины позволяет проводить кантование блока и регулировать усилие его сжатия.

Струбцинный захват может быть сделан из трубы или листового металла. Зажим происходит с использованием винта, чтобы была возможность работать с конструкциями различных размеров, держатель делают раздвижным.

Особенное внимание уделяется безопасности использования захватов и их надежности. Если приходится работать с конструкциями, длина которых превышает 6 м, то это приспособление должно подвешиваться на траверсе, надо использовать не только захваты, но и траверсу, стропы

На некоторых площадках делают такие приспособления кустарного производства. Таким образом строители экономят некоторые средства, но риск при проведении работ значительно увеличивается, так как эти приспособления не отвечают требованиям прочности и надежности.

https://youtube.com/watch?v=771wbOhgGG8

Для того чтобы проводить установку указанного строительного материала, можно использовать разные приспособления, все зависит от того, как часто и в каком количестве будет проводиться его установка. Если это несколько панелей, то монтаж можно провести и при помощи строп, но если работа будет проводиться часто и в большом количестве, то не стоит экономить, и надо приобретать вакуумные приспособления, это поможет не только упростить и ускорить процесс установки, а также обеспечить максимальную безопасность рабочих.

Преимущество

Главным достоинством каркасного строительства является тот факт, что как на его сборку, так и на монтаж требуется небольшое количество времени. Чтобы выполнить подобные работы потребуется не более двух недель. К металлическому основанию можно прикрепить конструкцию, состоящую из трех слоев. Сэндвич панели как раз являются таким строительным материалом.

Другим преимуществом металлического каркаса является то, что он обеспечит всей конструкции максимальную прочность. Можно не бояться за то, что будет иметь место усадка здания. Благодаря этому стены здания всегда будут оставаться целыми, не будут покрываться трещинами, а значит, всегда будут иметь привлекательный внешний облик. Благодаря металлическим основанием можно возводить здания, которые будут эксплуатироваться не менее чем полвека.

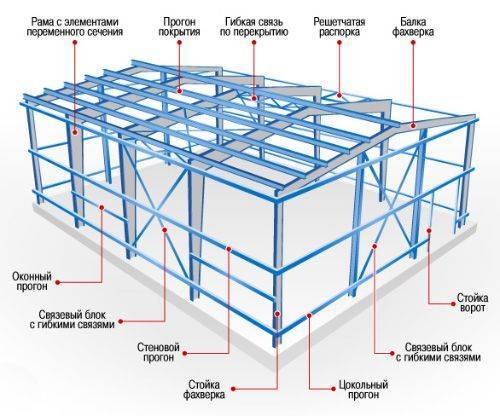

Основные узлы каркаса

Каркас можно собрать своими руками благодаря тому, что многие его детали изготавливаются заранее в заводских условиях. Во время изготовления деталей учитываются все нюансы проекта, а это значит, что можно определить какой именно фундамент потребуется и определить список нужных материалов.

Элементы конструкции обладают компактным размером и небольшим весом. Это значит, что не потребуется арендовать большой транспорт для их перевозки. Это позволит сэкономить значительную сумму денег.

Еще одно преимущество каркасного строительства заключается в том, что после выполнения всех работ, на площадке практически не останется мусора. Это так же позволит сэкономить те средства, которые в другой ситуации пришлось бы потратить на вывоз строительных отходов.

Каркасное строительство позволяет устанавливать пролеты большого размера, при этом нет необходимости использовать опорные конструкции специального предназначения.

Установка и крепеж всех элементов строения осуществляется только посредством соединений болтового характера.

Монтаж кровельных панелей

Устройство кровли идёт следом за сборкой стеновых сэндвич-панелей, что вполне логично. Если длина ската составляет менее 12 метров, лучше использовать в работе цельные листы, что поможет уменьшить объём работ. В частности, отпадёт необходимость в герметизации горизонтальных швов.

В том случае, когда кровельные панели будут устанавливаться в несколько рядов, то место их стыка нужно обрезать. Как правило, отрез нижней обшивки и слоя наполнителя панели, которая устанавливается сверху, производится на размер нахлеста. Сам нахлест должен составлять:

• 30 см и более, если угол наклона ската кровли находится в пределах 10°;
• 20 см, если кровля является более покатой.

Чтобы добиться её, пазы соединительных замков прямо перед монтажом панелей заполняются герметиком на силиконовой основе, а после сборки крепёжные узлы панелей обрабатываются специальными влагостойкими защитными смесями.

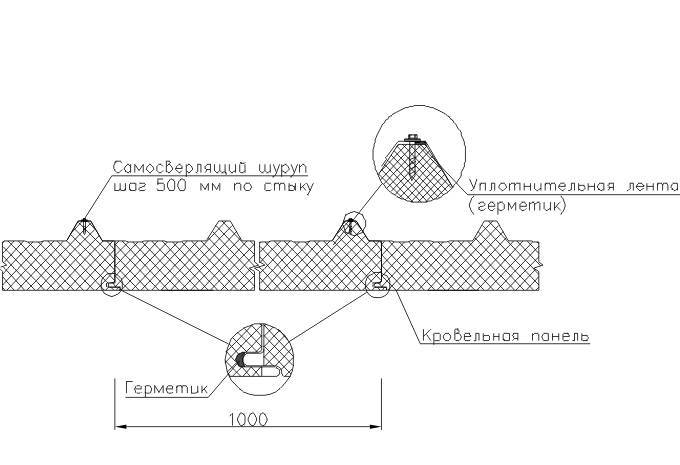

Соединение кровельных панелей с высоким гофром
Нахлест кровельных панелей. Начало монтажа
Нахлест кровельных панелей. Окончание монтажа

Подготовительные работы

При проведении работы по креплению сэндвич-панелей важно уделять внимание прочности и качеству используемых крепежных элементов и инструментов. Конечно, рекомендуется доверить монтажные работы профессионалам в рассматриваемом вопросе, но можно попробовать справиться своими руками

Конечно, рекомендуется доверить монтажные работы профессионалам в рассматриваемом вопросе, но можно попробовать справиться своими руками.

Для самостоятельно выполнения монтажа понадобятся следующие инструменты:

1. Уровень: можно водяной, но сегодня уже профессионалы используют лазерную установку.
2. Дрель для создания нужных отверстий.
3. Отвес в случае, если не используется лазерная установка.
4. Пила для изменения размеров сэндвич-панелей. При этом отметим, что рекомендуется использовать пилу с полотном мелкозубчатого типа, так как большой зуб может начать коробить материал.
5. Шуруповетр.
6. Специальные захваты и прижимные устройства для панелей.
7. Подъемно-фиксирующий механизм в случае, если работа проводится на высоте.

Кроме самих сэндвич-панелей могут понадобится следующие расходные материалы:

1. U-образный профиль, который можно еще заменить металлическим уголком.
2. Минеральная вата для повышения степени утепления помещения.
3. Саморезы, предназначенные для металла и дерева.
4. Анкеры с прокладкой.
5. Герметик, изготавливаемый на силикатной основе.
6. Уплотнительная лента самоклеящегося типа.

Что касается непосредственно работа на подготовительно этапе, то здесь все достаточно просто:

1. Поверхность стен или крыши очищается от мусора.
2. Если есть серьезные дефекты конструкции, то следует сначала их устранить, а только потом проводить отделку панелями.
3. Если на поверхности есть коммуникационные элементы, то проверяется их состояние, устраняются неполадки при их наличии, предусматривается возможность доступа после обшивки или вовсе переносятся.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

• двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
• однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

• сохранение качеств на протяжении всего срока эксплуатации;
• влагостойкость;
• экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
• стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
3. Внутренний слой промазать клеем.
4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

• время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
• процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
• время выдержки под прессом – около 3 часов;
• к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

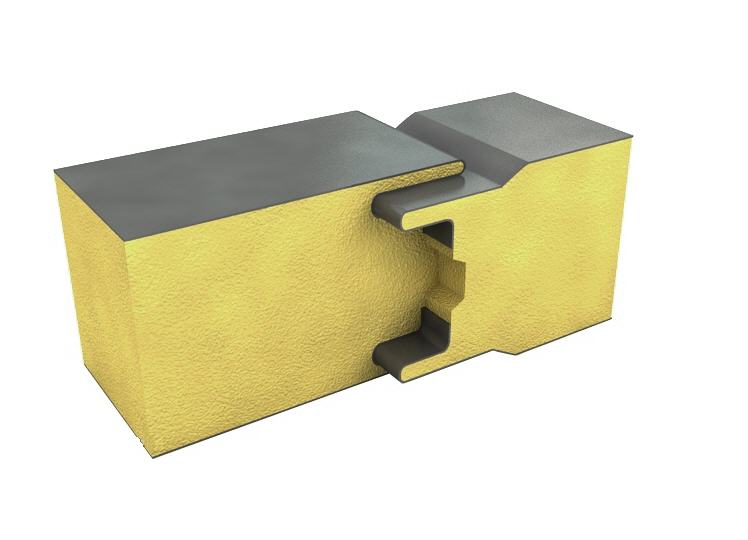

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Что представляют собой сэндвич панели

Сэндвич панели — это плиты (панели), которые представляют собой структуру из нескольких слоев. Утеплитель является внутренним слоем панели. В качестве утеплителя может выступать пенополистирол экструдированный, пенополиуретан или минеральная вата.

С двух сторон утеплителя располагаются металлизированные листы глянцевого или матового покрытия. Покрытие листов может быть алюминиево-цинковое или полимерное. Листы обкладки утеплителя бывают гофрированные и гладкие.

Как правило, металлические листы изготовлены из оцинкованной стали, которая не подвергается коррозии и гниению. Этот вариант недорогой, по сравнению с аналогами, и износостойкий.

В производстве в качестве защиты утеплителя могут использоваться и другие материалы:

• МДФ. Чаще всего используются для обустройства перегородок внутри здания;
• ОСБ. Применяются чаще всего для нанесения декоративных облицовочных покрытий;
• магнезитовые плиты. Служат для возведения стен или обустройства фасада.

Все элементы структуры прочно соединены между собой при помощи специального клея, который наносят в процессе производства материала. Каждый элемент предусматривает надежное соединение между собой с помощью специальных замковых приспособлений.

Сборка сэндвич-панелей

Поэтапно:

• на твердую ровную поверхность укладывается первый лист наружной оболочки;
• на лист оболочки наносится слой клея;
• поверх клея укладывается слой утеплителя;
• на верхний слой утеплителя наносится слой клея;
• на клеевой утеплитель укладывается второй лист оболочки;
• полученный пирог из сэндвич-панелей отправляется под пресс, до полного отверждения клея.

Различные сложности могут возникнуть из-за поведения клея,так как клей при нанесении его на поверхность сильно пенится.
Поэтому, клеевой слой должен иметь определенную толщину и плотность, и только сжатие, собранного пирога, способно создать клеевой слой с требуемой толщиной и плотностью.
Так как размеры сэндвич-панелей немаленькие, для сжатия необходимо иметь пресс ручной затяжки.
Пресс создаст давление 0,3 кг/см2 и под таким давлением сэндвич-панель будет находиться от 2 до 4 часов.
Пресс способен удержать не одну сэндвич-панель, а несколько сендвич-панелей уложенных друг на друга, высотой до 120 см.

Чтобы создать такую общую высоту пакета панелей, необходимо производить работу быстро, так как скорость затвердения клея довольно таки высокая, а если клей затвердеет, без пресса, тут никакой растворитель не поможет, придется убирать его только механическим способом.
Делаем вывод, что работать необходимо с большой скоростью, поэтому необходим помощник.

Вертикальный

Инструкция вертикального монтажа, можно сказать, аналогична с вышеописанной инструкцией. На стыковом месте смежных панелей необходимо обеспечить как можно большее усилие. Это затруднительно даже в том случае, если используются боле тяжелые и длинные сэндвичи. Для этого и потребуются прижимные устройства. Благодаря таким устройствам можно создать прочный замковый узел, особенно если производится монтаж оконных сэндвич панелей. Изделия категорически нельзя стыковать посредством воздействия каким-либо из ударных способов. Поддерживающие компоненты монтируются на цоколь здания. Между цоколем и панелью, если необходимо можно проложить пласт из минеральной ваты. Посредством отвеса проверяем вертикальность сэндвича. Далее изделие ставится на цоколь, приживается к прогонам и фиксируется посредством саморезов. Если используются прогоны из металла, то потребуется такой материал как самоклеящаяся лента.

Железный

Металлические профили, перед тем как будут использованы, проходят на заводах специальную обработку. Для этого используется метод горячего оцинкования. Также профили покрывают специальной эмалью, которая защитит их от воздействия коррозии. Стандартный профиль или тонкостенный может быть использован для возведения коттеджей. Элементы такой конструкции могут быть использованы, как для наружной, так и для внутренней обшивки. Также их можно использовать для монтажа дверей, окон и перегородок.

Чтобы установить металлическую конструкцию не нужно обладать специальными знаниями и навыками. Детали, так же как и их отверстия изготавливаются на заводе, поэтому их точность является максимальной.

Для сборки основания используется отверточный метод. К каркасу должна прилагаться инструкция, однако механизм сборки основания выглядит следующим образом:

• Стены строения собираются по отдельности. Вначале нарезается профиль, предназначенный для боковых стен. Соединяя их между собой, получим макет стены. На этот профиль, устанавливаются ребра. Расстояние между ними должно составлять 50 см. Посредством ленты, стенки соединяются по диагонали. Для соединения элементов используются саморезы и шуруповерт. На передней стене не забываем оставить отверстие для ворот гаража;
• Для потолка необходим более широкий профиль. Соединяем профиль и добавляем ребра, таким образом, получим обрешетку строения;

• Собранные стены доставляем на площадку, а соединяем их посредством тех деталей, которые шли в комплекте;
• На готовый остов ставим крышу здания. Для крепления ее к раме используем саморезы. Далее можно заняться обшивкой каркаса.

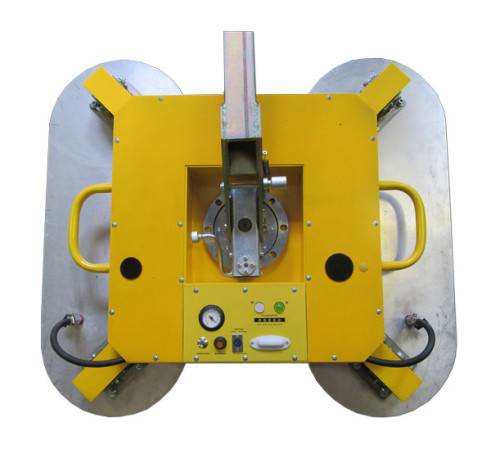

Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

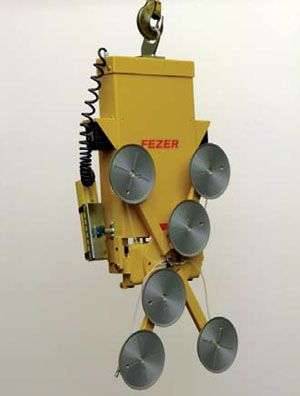

Конструкции вакуумных захватов

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

• Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
• Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
• Надежность, удобство закрепления
• Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
• Для монтажа листа сэндвич панели достаточно двух, трех человек
• Высокое качество выполняемых работ
• Универсальность конструкции
• Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
• Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
• Простота и легкость эксплуатации
• Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

• Усилие сжатия
• Грузоподъемность
• Минимальный и максимальный интервал захвата
• Габаритные размеры
• Толщину панелей и их вес
• Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

• между коньковыми прогонами смонтировать внутреннюю коньковую планку
• полиуретановой пеной заполнить свободное пространство в стыках панелей;
• когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Каково устройство бытовки

Сооружение бытовки представляет собой каркас, который служит прочным основанием под стеновые панели. К каркасу крепят сэндвич плиты. Возведение бытовок можно производить по шведской или по финской технологии.

Шведская предусматривает металлический каркас и установку пластиковых окон. Финская имеет деревянную основу и чаше всего используется для малогабаритных сплошных безоконных построек.

Стандартная комплектация бытовки временного назначения состоит из следующих составляющих элементов:

• каркаса. В него входят швеллеры, уголки и штрипсы;
• деревянной половой доски или аналогичных стеновым сэндвич панелями;
• наружной отделки сэндвич плитами;
• металлических кровельных листов или кровельных сэндвич панелей;
• наружной двери (как правило, металлической);
• окна с ПВХ профилем.

Иногда прибегают к покрытию деревянного пола линолеумом, стен — дополнительной внутренней отделке. Внутреннюю отделку выполняют в соответствии с индивидуальными потребностями. Если бытовку сооружают с целью постоянного проживания, то производят отвод водостоков, проводят газ и другие средства коммуникаций для комфортного проживания.

Как правильно поднять и установить панели

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

• Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
• Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали

Стыковка под другим углом может привести к деформации замков;
Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

(голосов пока нет)

Загрузка...
