Забежная лестница своими руками: схемы + пошаговая инструкция с фото

Конструкция лестницы гусиный шаг

Существуют и другие названия лестницы такого типа. К примеру, из-за сходства формы ступеней с формой крыльев бабочки, ее иногда называют «лестницей-бабочкой», а поклонники латиноамериканских танцев прозвали эту конструкцию «самба». Иногда можно встретить и название «утиный шаг», который принципиально не отличается от гусиного.

Сразу необходимо отметить, что изготовление своими руками конструкции данного типа оправдывается лишь в том случае, если расстояние между балками этажей и несущими стенами недостаточно большое для сооружения лестницы со ступенями обычной формы, которая более удобна для передвижения. Дело в том, что при более пологом марше лестницы с перилами подниматься гораздо легче, а опускаться гораздо безопасней. Но при весьма скромных размерах помещения сделать обычную лестницу на второй этаж никак не получится.

Отличительные особенности сооружения

Стоит учитывать, что строительство подобного типа конструкции не является всегда оправданным. Например, при достаточно большой ширине между несущими стенами и балками этажей оптимальнее воспользоваться классическим маршевым вариантом конструкции, имеющей двойные перила и пологие ступени. Однако, если метраж площади действительно мал, но при этом предусмотрен второй этаж, лучше возвести крутую и компактную лестницу «гусиный шаг».

Угол наклона у таких конструкций, как правило, колеблется от 45 до 65 градусов. Единственной альтернативой подобной конструкции являются винтовые металлические или деревянные лестницы. Единственным недостатком таких конструкций считается их крутизна, поэтому, если в доме есть дети или животные, стоит отказаться от её строительства — слишком велик риск несчастного случая.

Преимуществом лестницы «гусиный шаг» считается, напротив, низкий риск оступиться и упасть. Дело в том, что под выемкой имеется широкая часть нижней ступеньки, откуда будет подниматься нога.

Лестницы с забежными ступенями

В первую очередь, необходимо сказать, что забежными называются ступени, имеющие форму правильного или неправильного треугольника и располагающиеся практически всегда на одной опоре. Такие ступени могут полностью формировать конструкцию лестницы или же заменять в ней площадку между двумя пролетами.

К лестницам, имеющим забежные ступени, относится несколько типов конструкций:

Несколько моделей лестниц с участками, оснащенными забежными ступенями

— Винтовые лестницы, которые, в принципе, полностью и состоят из забежных ступеней;

— Маршевые лестницы, в которых пролеты не разделены площадками, а соединены забежными ступенями;

— Смешанный тип конструкции, нижняя часть которой является винтовой, а верхняя — маршевой. В таких случаях эти два отдела соединены также забежными ступенями, и при этом обычно выстраивается Г-образная конструкция;

— П-образные лестницы, имеющие поворот в 180 градусов и два расположенных параллельно марша, также могут быть оснащены забежными ступенями, которые формируют области поворота.

Забежные лестницы, помимо специфических особенностей конструкции, обладают своими достоинствами и недостатками. Поэтому прежде чем выбрать подобный вариант межэтажного перехода, стоит ознакомиться с их характеристиками.

Два варианта лестниц — с площадкой и забежными ступенями. Рисунок позволяет сравнить визуально и выбрать наиболее подходящий из них для определенного помещения.

Итак, достоинствами лестниц, оснащенных забежными ступенями, можно считать их следующие особенности:

• Забежная конструкция обычно применяется в тех помещениях, где необходимо по максимуму сэкономить площадь. Вполне очевидно, что такая лестница более компактна по сравнению с маршевой, оснащенной переходными площадками.
• Лестница с забежными ступенями выглядит более эстетично. Наличие таких ступеней создает плавный поворот при изменении направления лестничного марша.

Недостатками забежных лестниц многие мастера, а также владельцы частных домов, считают следующие моменты:

• Забежные ступени бывают не слишком удобны для постановки ноги, особенно во время спуска с лестницы. Это связано с тем, что проступи имеют по своей длине имеют изменяющуюся ширину — она уменьшается к внутренней стороне и увеличиваясь к наружной. В узкой области ступени недостаточно места для установки стопы, а в широкой, наоборот, ступень шире, чем необходимо для нормального шага человека. Это отличие забежных ступеней от обычных может вызвать неудобство при перемещении по лестнице.
• Забежная конструкция требует особо тщательных расчетов при проектировании. При неправильном изначальном моделировании лестницы, она может получиться не только неудобной для шага, но и весьма небезопасной для членов семьи, особенно для детей и людей преклонного возраста.

Конструктивные особенности

Отличительная черта лестницы «Гусиный шаг» — своеобразная конструкция ее ступенек. Имея разную ширину ступеней, лестница позволяет существенно уменьшить размеры пролета. Конструкция удобна для подъема на чердак, или для спуска в подвал. В некоторых источниках вы встретите «Утиный шаг» или «Мотыльковая лестница», что не меняет сути. Основным материалом для изготовления служит древесина, хотя допускаются и другие комплектующие.

Преимущества

1. Увеличенный угол наклона — лестница занимает меньше места в длину. 2. Достаточная безопасность, при соблюдении определенных правил. 3. Обладая навыками работы с деревом, лестницу можно изготовить самостоятельно. 4. Элегантный вид. Дизайнерские решения украсят интерьер помещения.

Выбор проекта

В основе — те же обоснования, что и при стандартных конструкциях лестниц. Допускаются отклонения, если лестница «Гусиный шаг» устанавливается в подсобных помещениях. Определившись с начальной точкой лестницы, просчитайте длину марша. Обычно располагают нечетное количество ступеней. Угол наклона в пределах 45 – 55 градусов. Неравномерная ширина ступенек, позволяет сократить расстояние между ними.

Установка опор

Наиболее простой и часто применяемый вид опоры — тетивы (длинные доски с пазами для установки ступенек).

Металлический каркас состоит из центральной опоры с приваренными к ней основаниями для ступеней. Опорные стойки закрепляются анкерными болтами в верхней и нижней части перекрытий. Если лестница слишком высокая, установите дополнительные опоры.

Монтаж ступеней

Для этого вам потребуется клей, гвозди или саморезы. Ступеньки вставляются в пазы на деревянном основании и закрепляются клеем и саморезами. В моделях из металла удобнее закрепить ступени болтами. Форма ступеней зависит от вашей фантазии.

Перила и ограждения

Для удобства и безопасного подъема лестница оборудуется перилами. Правила к ограждениям стандартные – высота около 90 см. от поверхности ступени. Крепить поручни можно болтами, для надежности можно использовать металлические уголки.

Имея в своем арсенале необходимый инструмент и комплектующие, вы без труда сможете построить удобную лестницу.

Изготовление лестниц в Казани тел: 8(843) 253-89-21, 8(903)388-89-21

Назад

Лестница гусиный шаг: основные разновидности и какие бывают

Классифицировать подобные лестницы, как, в общем-то, и все другие конструкции подобного назначения, можно по различным признакам. Но самые главные из них, на которые следует обращать внимание, это конструктивные особенности и материал, из которого их изготавливают. С материалом все более или менее понятно – здесь есть всего три варианта (металлическая лестница гусиный шаг, деревянная и комбинированная, изготовленная из стали и древесины), а вот с конструктивными особенностями следует разобраться подробнее. В этом отношении гусиные лестницы можно разделить на несколько подвидов.

Как ни странно, но разница в форме ступеней накладывает некоторые ограничения на область применения лестниц подобного типа – если классический вариант может быть изготовлен исключительно из стали и древесины, то лестница монах может быть изготовлена даже из камня, кирпича или бетона. Сами понимаете, что как минимум это возможность ее изготовления на улице – ну и, естественно, внутри дома. Лестница монах, можно сказать, лежит у истоков – именно она появилась первая на свет, и лестница гусиный шаг является всего лишь ее модификацией. Это, можно сказать, адаптированный вариант к современным материалам, условиям эксплуатации и требованиям нынешних поколений.

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами. Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

• Они очень компактны и занимают мало пространства.
• Благодаря своей конструкции не загромождают помещение.
• Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

• Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
• Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
• Спуск может быть ещё сложнее подъёма.

Как рассчитать размеры лестницы

Параметры будущего воздвижения рассчитывают с учетом особенностей комнаты, где будет производиться постройка.

Сперва определяют размеры возведения: сколько нужно отступить от противолежащей стены, к какой именно зоне будет прилегать верхняя часть. Основываясь на полученных данных возможно вычислить, сколько понадобится ступеней сделать.

Ту часть, на которую будет ступать нога, необходимо сделать в два раза шире, чем более узкую. Опытные мастера считают толщину приступка, как 1/20 от ширины пролета. То есть, при ширине прохода 80 см толщина ступени составит 4 см. По тому же принципу высчитывают ширину проступей от ширины лестницы.

Стандартные параметры

Минимальное расстояние до головы поднимающегося или спускающегося делают от 2 м, иначе голова станет задевать перекрытие этажа.

Не следует делать слишком крутую конструкцию: пожилой человек или ребенок тоже, почти наверняка, будет проживать в данном месте и подобные наклоны создадут значительные неудобства.

Согласно требованиям безопасности, ступеньки располагают относительно друг друга на высоте от 25 до 35 см, что дает возможность на стадии составления чертежей получить точное количество опорных частей.

Плюсы и минусы конструкции

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

Лестница «Утиный шаг» | Журнал Ярмарки Мастеров

В местах, где необходимо поставить лестницу, но есть дефицит полезной площади целесообразно разместить лестницу «гусиный шаг».

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют асимметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую, каждая ступень имеет «вырез» с одной половинки, из-за чего подъем происходит по диагонали,

Это забавное название лестница получила неспроста. Вспомните походку уток, они переваливаются одной ноги на другую, при этом тело их раскачивается из стороны в сторону, когда вы будете подниматься по ступенькам, то ваша походка будет похожа на утиную или гусиную.

Лестницы со ступенями такого типа использовались еще в 10-м столетии, когда в европейских странах массово строились башни и колокольни с узкими подъемами. Иногда лестницу на второй этаж с такими ступенями называют еще «лестницей монаха», поскольку наиболее часто она встречается в старинных церквях. А в России раньше встречалось ее название «чертова лестница».

Мы используем такие лестницы в конструкции детских двухъярусных кроватей. Они компактны, можно разместить на небольшом пространстве и выглядят необычно, что очень нравится детям.

Подниматься по такой лестнице достаточно просто, так как для стопы остается удобный (по размеру) вырез.

При соблюдении всех правил конструирования лестница полностью безопасна.

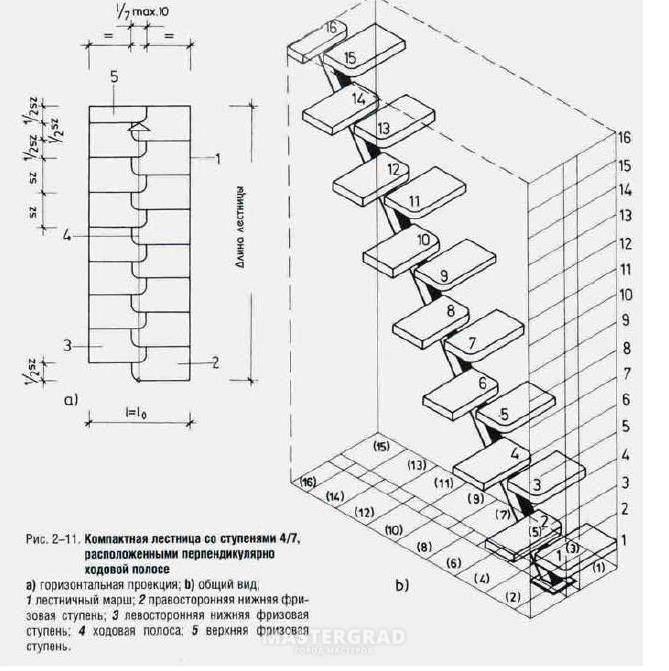

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

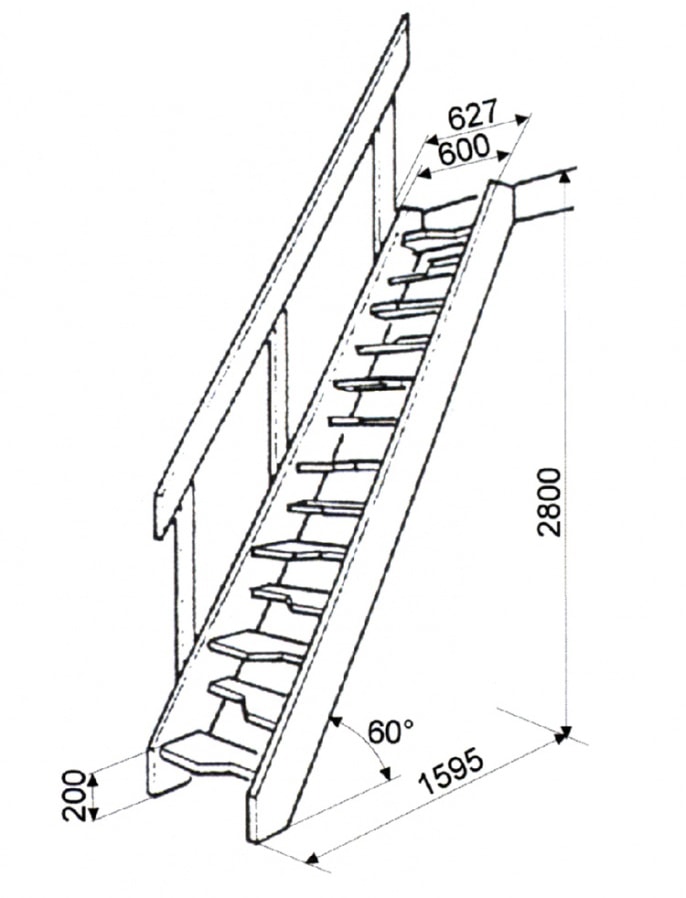

Общая конструкция лестницы.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

Ступени лестничного марша расположены симметрично относительно его центральной оси.

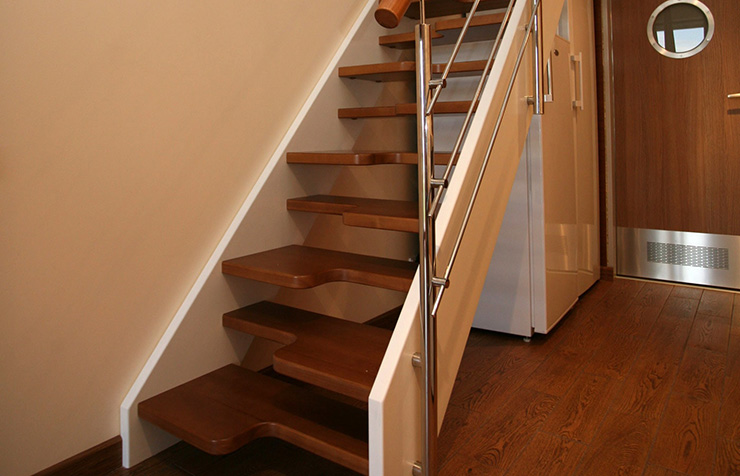

Популярная лестница «утиный шаг» на второй этаж

Применение таких объектов у себя дома делает интерьер оригинальным и интересным. Однако ее эстетический вид обманчив и не делает объект на 100% практичным и комфортным. Для придания большего эффекта и создания современного образа помещения иногда применяют металл или стекло в конструкции лестницы.

Подниматься или опускаться по такому маршу может только один человек. Однако она является хорошим выбором для частного домостроения. Угол наклона слишком велик для пользования ею детьми и пожилыми людьми. Зато она компактна и не занимает много места, высвобождая пространство в комнате для игр тех же деток.

Подняться на второй этаж будет намного легче, чем спуститься. Требуется особое внимание и осторожность.

Совет! Не рекомендуется устанавливать лестницы «гусиный шаг» в домах, где есть маленькие дети и пожилые люди. Лучше запланировать одномаршевую конструкцию пролета.

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами. Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

• Они очень компактны и занимают мало пространства.
• Благодаря своей конструкции не загромождают помещение.
• Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

• Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
• Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
• Спуск может быть ещё сложнее подъёма.

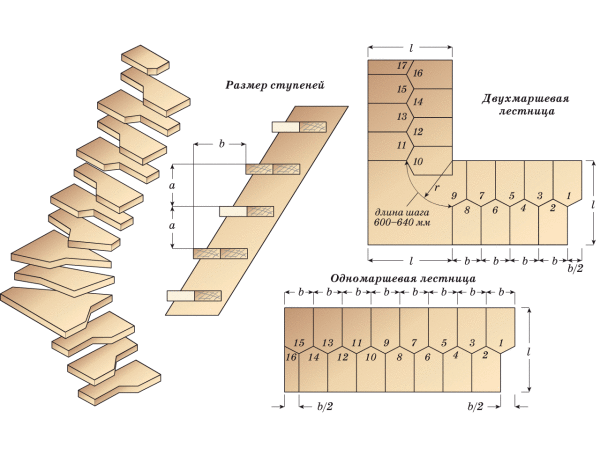

Последовательный расчет конструкции

Давайте рассмотрим примерную инструкцию, которая поможет рассчитать глубину ступеней, размер шага и другие элементы конструкции лестницы гусиный шаг для изготовления своими руками:

1. Расчет, как уже упоминалось, начинается с первой ступени. Если она имеет вырез, как и все другие ступени, широкая часть должна находиться по другую сторону от поворота марша. То есть, при повороте марша влево первая ступень должна быть рассчитана под правую ногу и наоборот.
2. Для обеспечения самого удобного шага выступающую длину ступени делают большей или равной 2/3 длины ступни среднестатистического взрослого человека, то есть, от 16 до 21 см. При этом глубина (полная длина) ступени будет равна 24 — 32 см.
3. Переходящий в зауженную часть ступени вырез обычно делают скошенным или округлой формы, что необходимо для обеспечения безопасности и уменьшения риска получить травму при подъеме или спуске.

Самостоятельное изготовление лестницы гусиный шаг

Имея даже небольшой опыт работы с деревом, прямую деревянную лестницу гусиный шаг вполне под силу изготовить собственными руками.

Выбираем, готовимся

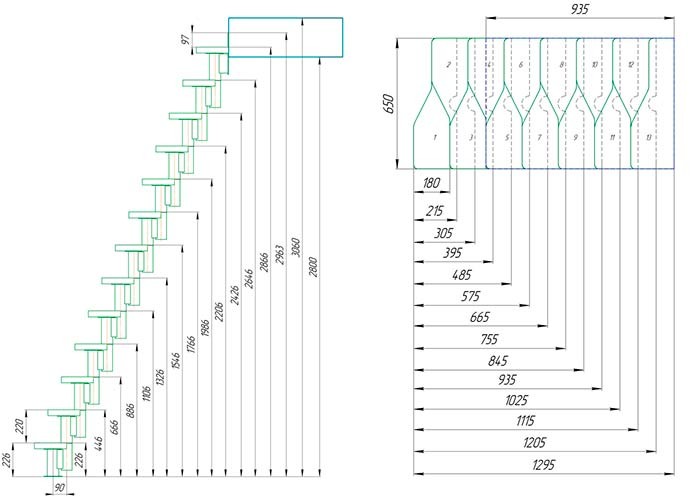

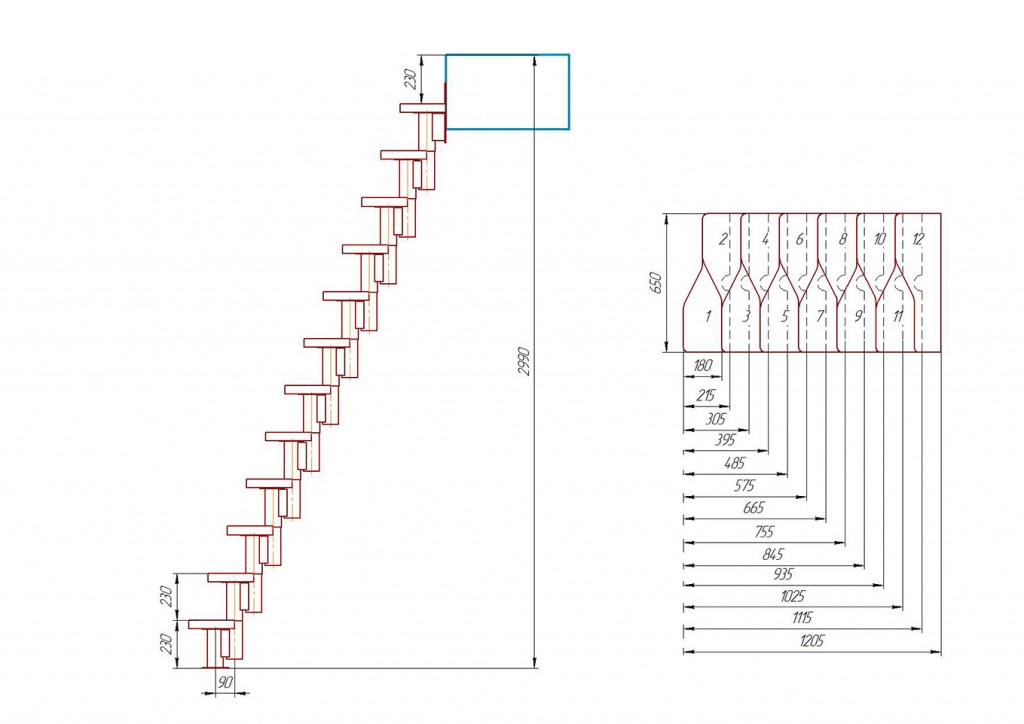

Расчет и план конструкции

Важно сделать предварительные расчеты, из которых станет понятен план конструкции и ее важные параметры: ширину лестницы, число ступеней, угол подъема и размеры пролета. Если у вас полностью отсутствуют минимальные навыки проектировки, лучше найти (хотя бы в интернете) готовый чертеж.

Выбираем тип древесины

Первоначально следует определиться с типом древесины, который вы предпочитаете использовать.

Лучше всего, по отзывам, в этом качестве ведут себя лиственница, дуб или бук. Можно попробовать использовать дерево других пород, главное, чтобы оно не было мягким, которое плохо выдерживает значительные нагрузки.

Материал должен быть качественным, хорошо просушенным, без сучков, деформаций и других повреждений. Желательно убедиться, что древесине был обеспечен определенный уход на стадии хранения. Также желательно выполнить обработку древесины антисептиком.

Изготавливаем

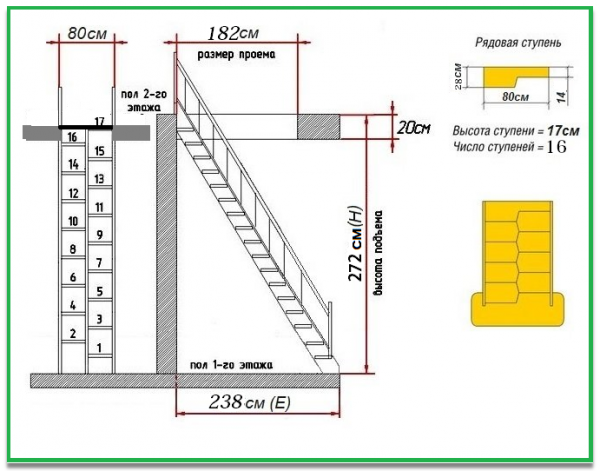

Рассмотрим вариант лестницы гусиный шаг на тетивах. Например, высота имеет три метра. Необходимые нам готовые данные берем из упомянутой ранее таблицы.

Первый этап работ

Подойдет брусок шириной 30 см и 6 см высотой.

1. Используя теорему Пифагора, определим нужную нам длину.
2. Если основные параметры уже известны, можно начинать разметку тетивы с последующим размещением ступенек.
3. Ступени желательно монтировать строго горизонтально – это поможет избежать травмоопасных ситуаций.
4. Чтобы получить одинаковые несущие, под ступеньки их размечают после того, как размечена самая первая тетива, и пазы для ступенек прорезаны.
5. Остается всего лишь перенести с нее данные на следующую.

Делая разметку, помните, почему гусиный шаг получил такое специфическое название – ступеньки обязательно должны чередоваться.

Второй этап работ

Чтобы изготовить собственно ступеньку, потребуется брусок, который позволит получить запланированную конфигурацию.

Чтобы случайно не повредить податливый материал, желательно пользоваться резиновым или деревянным молотком.

1. Прежде чем приступать к непосредственной обработке древесины, нужно сделать разметки, которые упростят процесс и сделают его более аккуратным.

2. Первая тетива размещается вверх пазами, они смазываются клеем, затем вставляются ступени.
3. Когда они надежно закрепятся, вверх лестницы помещаем вторую тетиву.
4. Для придания конструкции дополнительной жесткости применяют специальные стяжки. Их делают из того же дерева или из металла, устанавливая в 3-4 местах. Металлические будут служить дольше, но они более заметны.
5. С другой стороны, деревянные можно расклинить для лучшей фиксации и вставить, полностью замаскировав из хорошей краской или лаком.

Помните, что собирать конструкцию нужно на горизонтальной ровной поверхности, лучше всего на полу.

Пошаговый алгоритм строительных работ

После того, как составлен чертеж, высчитывают требуемое количество материалов, выписывают, какие инструменты понадобятся.

Закупленное сырье оставляют на день или два внутри помещения, где будет установлено сооружение. Это время требуется для адаптации к температуре, уровню влажности воздуха.

Далее проводят разметку стен, к которым будут крепиться косоуры или тетива.

Ступени на косоуре

Косоуры делают из разного типа сырья, но деревянные узкие опоры будут не так прочны, как металлические. С другой стороны, несущие элементы из дерева широкого типа вполне справляются с оказываемым давлением.

Металл покрывают средствами против возникновения коррозий до или после монтажа. Но это не застраховывает их от внешнего механического воздействия. Сколы, царапины – рано или поздно повреждения появляются и постепенно проявляется ржавчина.

Древесный вариант сперва размечают на досках, спиливают лишнее, а потом покрывают особыми пропитками.

Деревянная конструкция на косоуре

После закрепления заготовленных изделий на постоянное место, сверху укладывают приступок, который прикручивают саморезом. Крепеж утапливают отверткой или шуруповертом, а потом углубления заделывают шпатлевкой подходящего оттенка, лакируют.

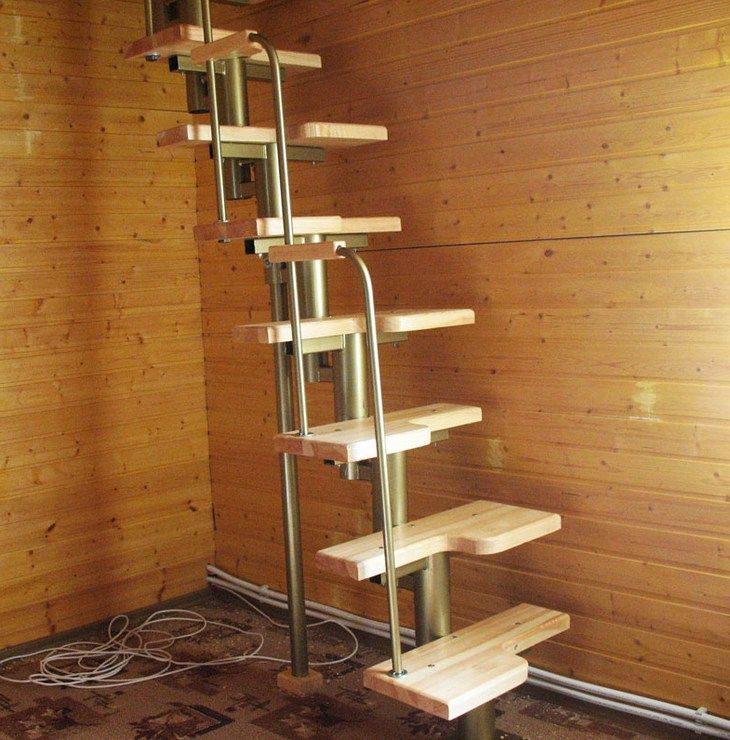

Модель на железной оси

Когда выбор пал на несущую опору из железа, сперва скрепляют сборную основу, а потом сверху устанавливают металлические каркасы под подножную опору. За счет того, что большая часть нагрузки распределяется равномерно, чем шире проход, тем выше давление, оказываемое на места крепежа. Поэтому к креплениям выдвигаются особые требования.

Подробно процесс строительства гусиной конструкции на косоурах показан в следующем видео:

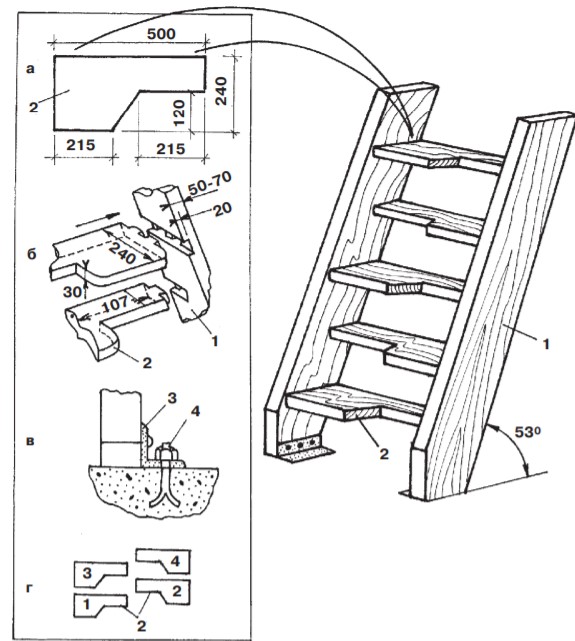

Лестница на тетиве

Древесные изделия для строительства размечают на местах установки ступенек, вырезают форму движения, выскабливают пазы. Все срезы тщательно шлифуют, а потом заготовленные части полностью покрывают специальной пропиткой для дерева.

Приступки вырезают из бруска, на котором отмечают окончание узкой зоны, начало широкой и выделают расстояние около 5 см на плавный переход, который может быть закруглен или сделан скосом.

Пример конструкции на тетиве

Все части будущего сооружения обрабатывают пропитывающими жидкостями, чтобы структура древесины не испортилась от воздействия влаги из окружающего пространства, а построение дольше прослужило.

Остается закрепить тетиву на стене, установить противолежащую часть на полу и перекрытии следующего яруса и вложить опорные части.

Процесс сборки начинается сверху и направляется вниз, поэтому для строительства потребуется стремянка.

Процесс сборки

Внутрь пазов закладывают строительный клей, вставляют ступени, после чего дополнительно скрепляют все саморезами.

Деревянные детали лестницы “гусиный шаг”

Ступеньки по проекту имели толщину 40 мм. Но двенадцать дубовых ступенек шириной 27 см стоят слишком уж дорого, поэтому решено было обойтись фанерными. Лист 40-миллиметровой фанеры практически неподъёмен, да и доставка его затруднена. Поэтому пришлось склеить ступеньки из двух слоев фанеры ФСФ — 21 и 18 мм толщиной.

Сначала распилил листы на прямоугольники 65×43 см, а затем прошлифовал «ор-биталкой» с диском 80-й зернистости, чтобы снять верхний защитный слой лака.

Перед склейкой половину заготовок просверлил, намазал их клеем Titebond (с зелёной крышкой), сложил и стянул через отверстия 35-миллиметровыми шурупами, скрепив струбцинами только по краям. Таким способом удалось склеить все ступеньки за один раз, обойдясь всего пятнадцатью струбцинами.

После высыхания разметил каждый прямоугольник и распилил его наискосок на две ступеньки. Все торцы прострогал ручным рубанком.

Красить пришлось водным лаком, так как делать это надо было в доме.

Готовые ступеньки привинтил снизу к подступенным перемычкам при помощи восьми самореэов на каждую.

Нижние пять деревянных ступенек пока не сделал, так как одна их сторона выгнутая. Но и со старым временным приступком лестница, как и ожидалось, получилась очень удобной — длины ступени 26 см достаточно для любой стопы.

Результат – «гусиная лестница» готова

Удобная для ходьбы и красивая лестница отлично вписалась в небольшие габариты помещения. Очень прочный каркас, массивные ступеньки. Материалы обошлись примерно в 5000 рублей, что несравненно меньше, чем стоимость изготовления на заказ.

Работы по металлу заняли два дня с перерывом между ними на сушку краски. Столярно-монтажные — вечер на распиловку и склейку, два дня на высыхание слоев лака, день на острожку и установку ступенек. Конечно, это очень приблизительный подсчёт времени, ведь надо и собаку выгулять, и обед приготовить… Более опытный мастеровой наверняка справился бы быстрее.
