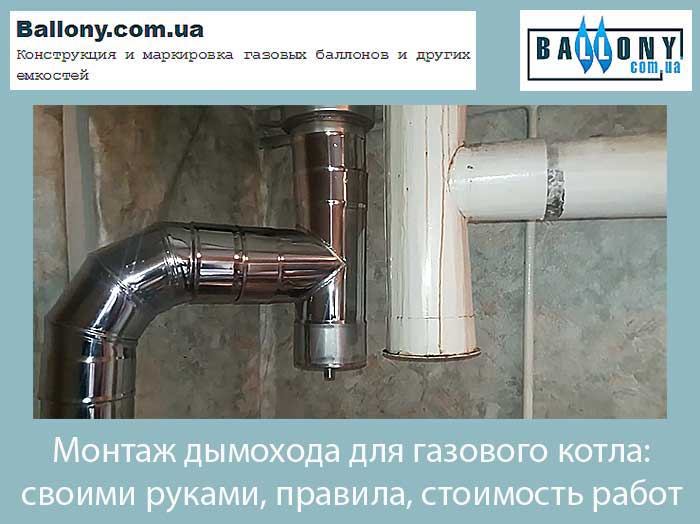

Вытяжка для газового котла – как сделать своими руками в частном доме

Выбор труб

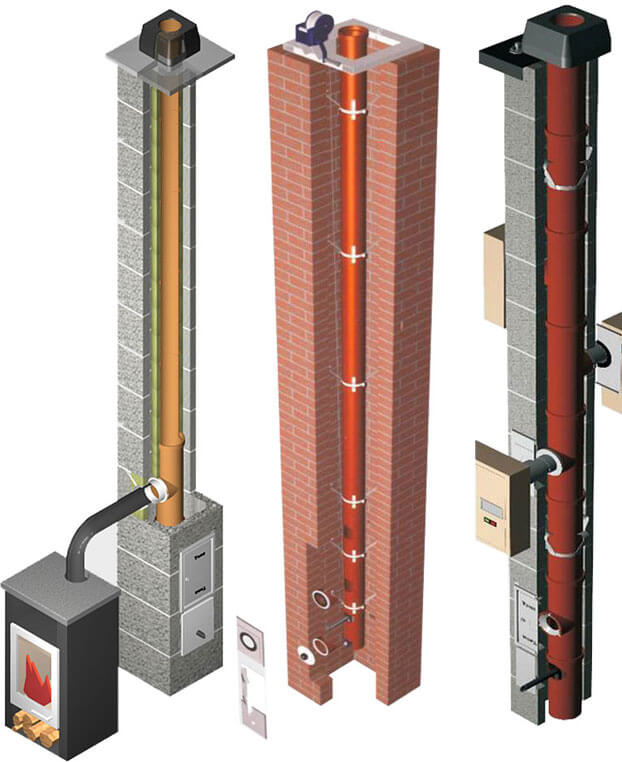

Существующие в настоящий момент дымоходы имеют сложные конструкции, поэтому их установка должна сопровождаться тщательным отбором материалов и последующей качественной установкой.

Производительность готовой конструкции будет зависеть от таких факторов:

• КПД котла;
• объем потребляемого топлива;
• уровень экономичности;
• безопасность;
• тип установленной печи.

Корректно установленный качественный дымоход должен соответствовать таким характеристикам: иметь достаточную тягу и герметичность, на стенках не должна скапливаться сажа и копоть.

Именно поэтому лучше всего сделать дымоход из нержавеющей стали.

Требования к современным дымоходам

Эффективное отведение дыма и газов, образующихся при сгорании топлива, это вопрос безопасности и комфорта. Хороший дымоход:

• способен выдерживать нагревание до очень высоких температур;
• устойчив к влаге, появляющейся в процессе конденсирования;
• устойчив к агрессивной химии (например, к серной кислоте);
• имеет отличную тягу и т. п.

Оптимальная форма дымового канала — цилиндрическая, при этом стены должны быть максимально гладкими, чтобы на них скапливалось как можно меньше сажи, что предотвратит частые чистки дымохода.

Обратите внимание! Если планируется самостоятельная установка дымохода, имеет смысл оценить проблемы, связанные с транспортировкой конструкции и уровнем сложности монтажа. Начинающим строителям обязательно следует обсудить особенности устройства с опытным специалистом. Такую консультацию можно получить, например, у поставщиков отопительного оборудования.

Ряд требований к современным дымоходам регулируется строительными нормами, например:

• площадь сечения дымовой трубы должна равняться площади соответствующего патрубка отопительного котла или превышать ее;
• для изготовления металлических дымоходов следует использовать высококачественную легированную сталь, которая отличается повышенными антикоррозионными свойствами и имеет толщину не менее 0,5 мм
• в основании дымовых каналов следует устраивать специальные карманы не менее 250 мм глубиной, чтобы обеспечить возможность удаления отложений сажи;
• не допускается изготовление дымохода, имеющего более трех поворотов;
• радиус закругления поворота дымохода не должен превышать размеры диаметра трубы дымохода;
• общая длина дымовой трубы должна составлять пять метров или более
• и т.д.

Соблюдение перечисленных норм позволит создать в дымоходе необходимую тягу и достаточное разрежение газов.

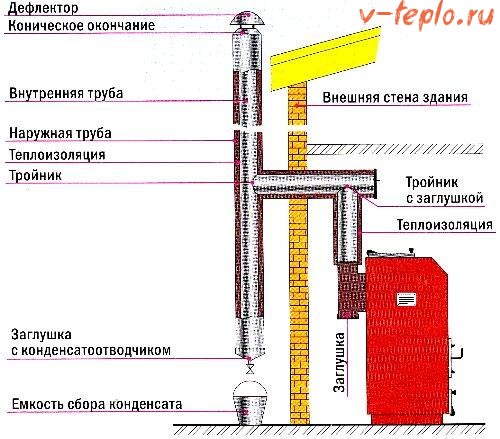

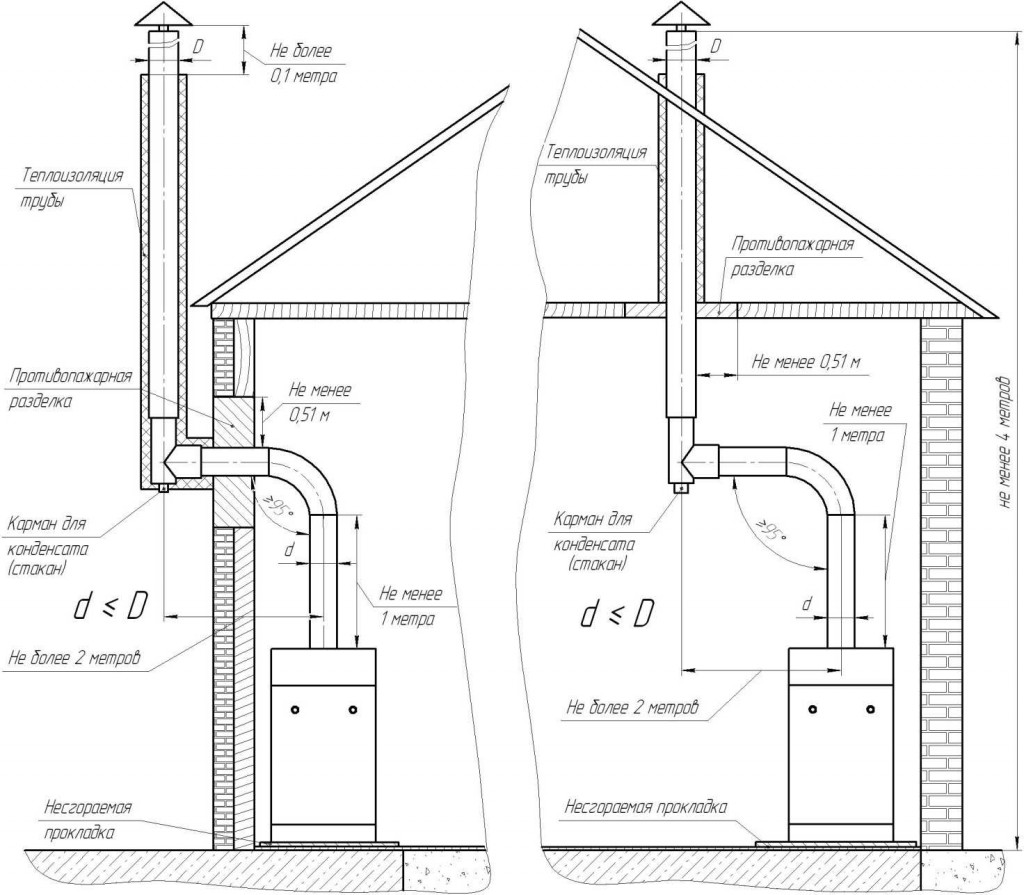

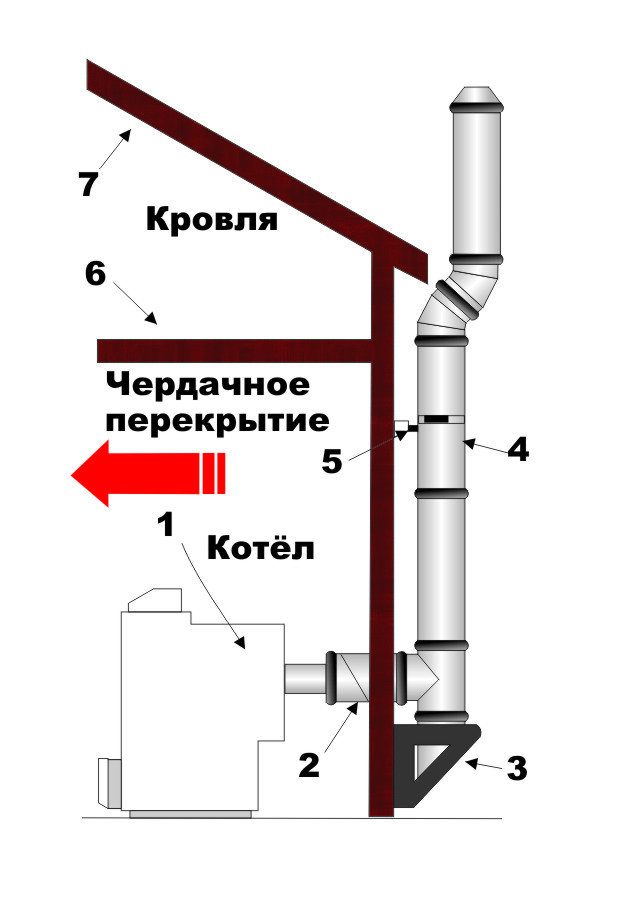

Схема сборки и монтаж дымохода

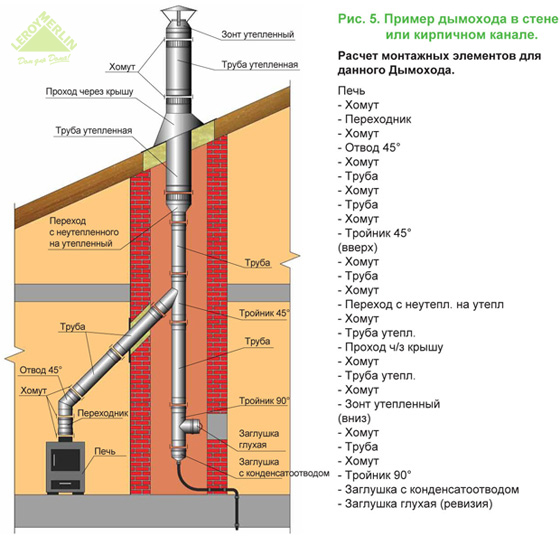

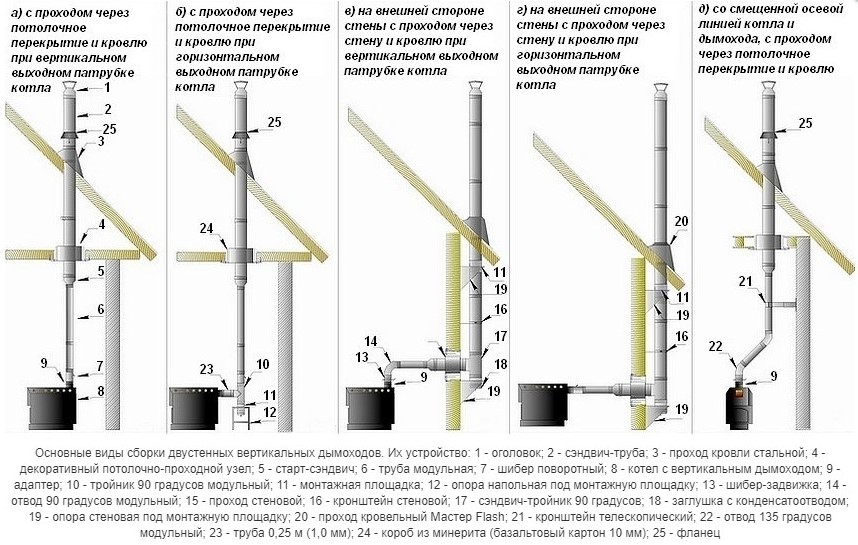

Элементы, из которых можно собрать дымоход показаны на схеме монтажа.

Требования к сборке трубы дымохода:

Размеры дымохода должны соответствовать формуле:

P·L>S, где P – это периметр сечения трубы. В случае круглого сечения значение периметра заменяется на длину окружности (l), рассчитываемую по формуле l=2πR ( здесь R – радиус трубы); L – длина дымохода; S – площадь внутренней поверхности котла.

Кстати, для газового оборудования рекомендуется выбирать именно круглое сечение дымохода. При расчетах применяется значение внутреннего радиуса трубы. Он не всегда указан в технических характеристиках труб, в этом случае его следует рассчитать самостоятельно. Площадь внутренней поверхности котла следуют искать в сопроводительной документации или высчитать самостоятельно опираясь на величину объема котла. Если же такой способ определения размеров дымохода кажется затруднительным, то можно выбрать диаметр дымохода по мощности котла:

Если дымоход проходит по внешней стене дома, то его утепление можно выполнить заключив трубу в кирпичную шахту, как это показано на рисунке ниже. Между кирпичом и трубой в данном случае оставлен воздушный зазор.

Внутренний и наружный дымоходы имеют как достоинства и недостатки. Если наружный дымоход необходимо утеплять и декорировать, то внутренний может нуждаться в утеплении только на участке, проходящем через чердак. С точки зрения пожарной безопасности лучше сделать наружный дымоход, тогда обитатели дома не пострадают от возможных последствий перегрева трубы или прогорания её. Наружный дымоход проще собирать (обычно у наружных дымоходов больше прямых участков и он обходится дешевле), но сложно чистить и ремонтировать.

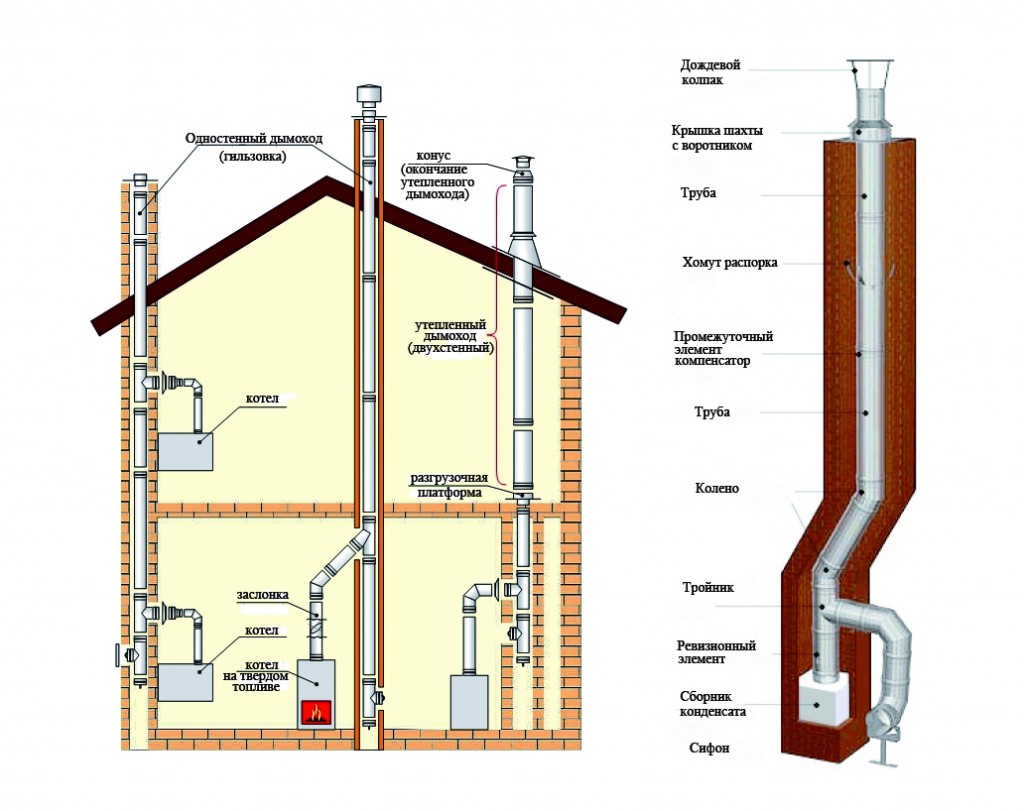

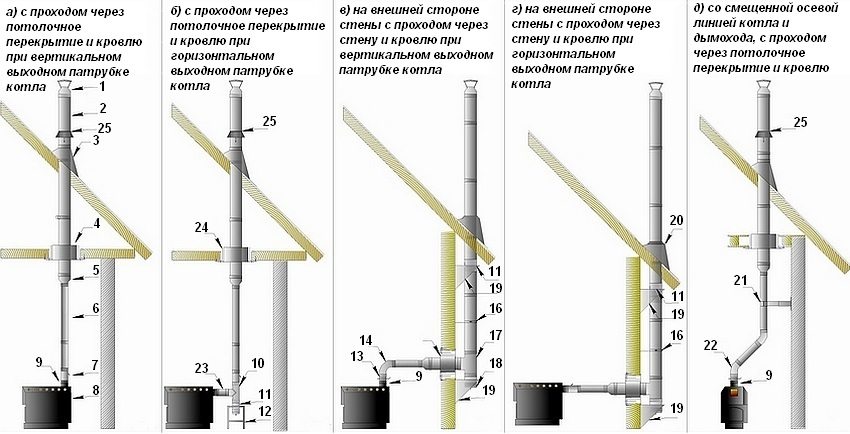

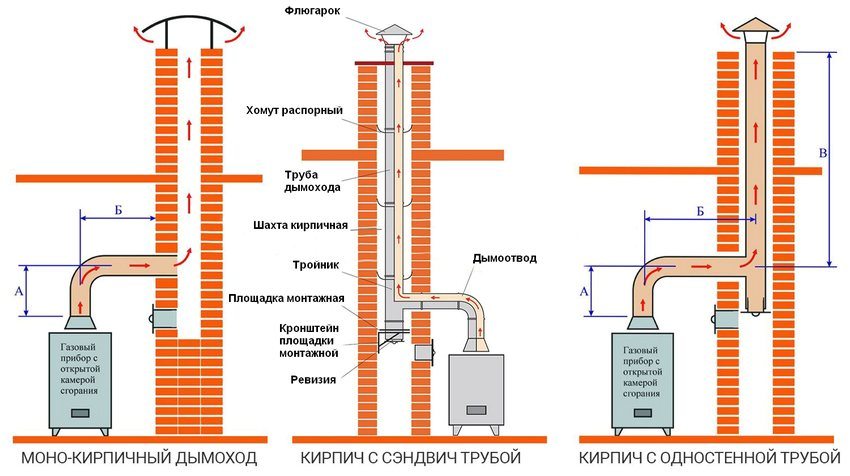

Схемы дымоходов: как сделать их правильно?

От корректности проекта и правильности сборки дымоотвода зависит удобство, комфорт и безопасность эксплуатации и газового котла, и дровяной печи бани. В сегодняшней статье мы поговорим о том, как выглядит схема установки дымохода для разных типов отопительных аппаратов.

Способы отвода дыма

Общие правила установки и монтажа дымохода:

• Пожарная безопасность. Достигается за счет прокладки изоляции между дымоходом и горючими материалами перекрытий, а также утолщения стенок дымоотвода. Также необходимо соблюдать минимальное расстояние между стеной и трубой дымохода. Выгодным решением является использование сэндвич трубы.
• Наличие хорошей тяги. Первое правило тяги: чем длиннее канал для отвода дыма, тем лучше тяга. Оптимальная длина — 500–600 см.
• Герметичность наружной части трубы. Это обеспечит правильную и долгую работу дымоотвода.
• Наименьшее сопротивление для прохода дыма в вытяжном канале. Стенки канала должны быть как можно ровнее.
• Соответствие материала для изготовления дымохода температурному режиму и химическому составу отводящих газов. При использовании разного типа топлива должны использоваться различные дымоходы.
• Достаточно высокая температура дыма при попадании в вытяжной канал. При несоблюдении данного правила на стенках дымохода будет образовываться конденсат, который способствует разрушению внутренней поверхности меньше вертикальных перегородок в системе отвода дыма, тем лучше. Особенно это актуально для больших печей.

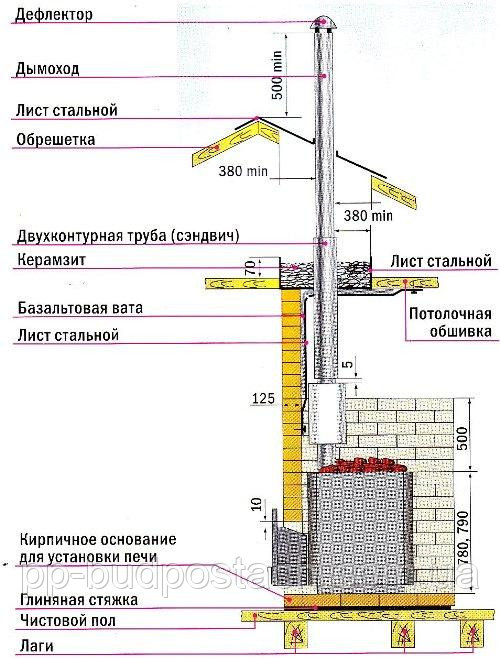

Грамотный монтаж дымоотвода для дровяного камина и печки

Особенностью дров, как топлива, является большой жар от них. Из этого следует, что температура дыма в дровяной печи бани или камине будет высокой, но неравномерной. Не каждый дымоход сможет выдержать такое продолжительное воздействие.

Чаще всего для монтажа дымохода для таких отопительных устройств, как печь для бани или камин с дровяной топкой, используется жаропрочный кирпич.

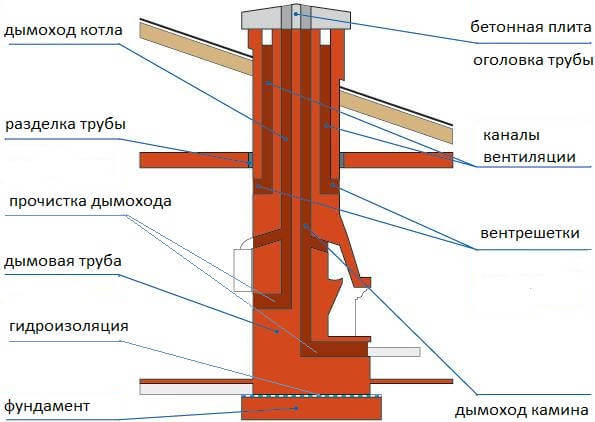

Делаем кирпичный дымоход

Правильная схема дымохода кирпичного в общих чертах может выглядеть так:

Что из себя представляет устройство

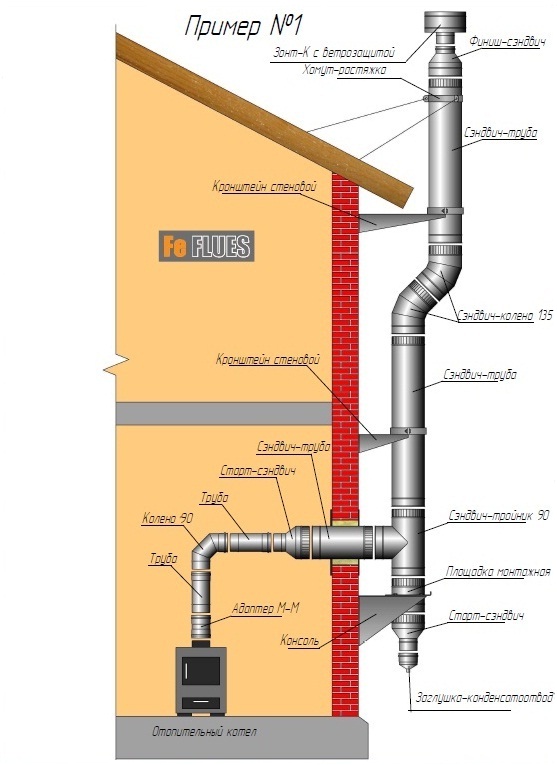

Классическое устройство дымохода газового котла состоит из следующих компонентов:

1. Газоход — это стыковочное звено между котлом и дымоходом.
2. Доборные элементы — тройники, переходники, отводы, хомуты. Это детали для формирования вытяжного канала.
3. Кронштейны — для крепления наружной части дымовой трубы.
4. Ревизия — лючок для очистки дымохода от сажи.
5. Сборник конденсата в виде тройника с устройством для его слива.

В состав дымохода также включаются специальные элементы:

1. Устройство для регулировки тяги в дымовом канале — бывает плоское (шибер) или поворотное (заслонка).
2. Дефлектор — устройство на верхнем конце дымовой трубы, предохраняющее её от засорения. Кроме того, оно защищает дымоход от задувания ветром, усиливая тягу.

   Дымоход для газового котла может проходить по внутренним помещениям дома или сразу выходить на улицу

Проектируя дымоход, следует учитывать, что он не может содержать более трёх поворотов канала. В противном случае резко снижается тяга, что может привести к тяжёлым последствиям.

Тяга в дымоходе

Системы дымоходов – сложные конструкции, которые направлены на удаление продуктов сгорания из топливных котлов. Принцип работы – в теплообмене между холодным воздухом улицы и теплым в котле. У теплого воздуха меньшая плотность, что и позволяет ему подниматься наверх, а у холодного – ниже, он должен выталкивать в атмосферу горячие продукты сгорания.

Работа тяги зависит от длины и сечения конструкции дымоходной системы, и чем меньше поворотов и колен, тем тяга будет выше.

Если этот параметр работает правильно, то можно услышать легкое гудение, но и топливо будет быстрее сгорать, не успевая нагреть воду. Чтобы отрегулировать процесс, пользуются заслонкой: выдвигая или задвигая для оптимального сгорания. А если тяга работает плохо, или отсутствует, то в помещении ощущается задымленность, а этот фактор отрицательно сказывается на здоровье, а то и жизни.

Есть множество случаев, когда люди погибли от удара при неправильном обустройстве дымоходной тяги.

Требования к дымоходу:

• Сечение дымохода должно полностью соответствовать размеру выходного патрубка устройства;
• Допустимо подсоединение не более 2-х отопительных приборов на разных уровнях;
• Для устранения конденсата используют утепление;
• Допускается установка трубы в вертикальном положении с небольшим наклоном;
• Число колен не должно превышать 3 единиц;
• На выходных трубах устанавливается защитный «зонтик», для каждой;
•  Если в конструкции котла не предусмотрена заслонка, то ее устанавливают при обустройстве системы отвода газов;
• В случае прохождения части конструкции по неотапливаемой части, то необходимо обустроить теплозащитный кожух;
• Составные части труб должны входить одна в другую, для обеспечения герметизации;
• Внутренняя часть не должна иметь посторонние заусенцы, неровности;
•  Соединения делают в свободных частях помещения, ни в коем случае не в самой кровле или стропильной системе.

Все части должны быть строго герметичны, никакие перегибы, препятствующие выходу, не допускаются.

Где разместить дымоход

То, как будет проходить процесс устройства дымохода для газового котла, во многом зависит от того, где будет располагаться этот механизм. Поэтому к моменту выбора места для него следует подойти с особой тщательностью.

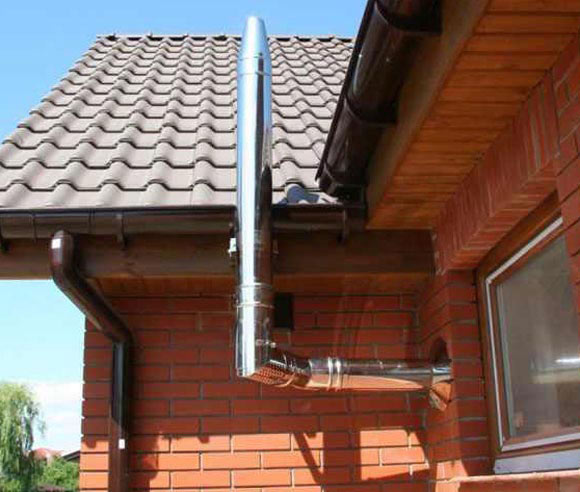

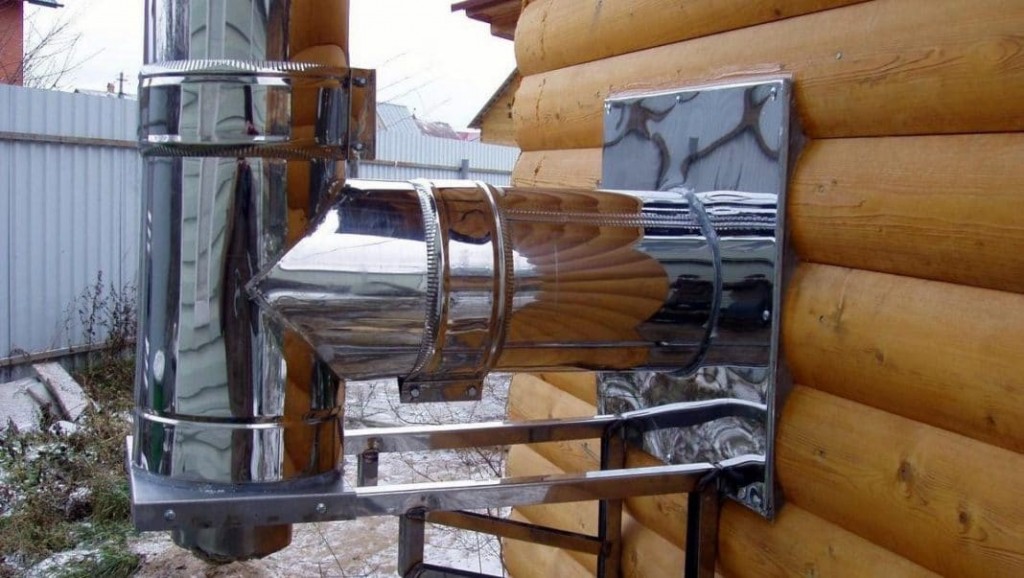

Снаружи дома.

Особенности такого монтажа будут следующими:

• оснащать теплоизоляцией требуется всю длину трубы;
• конструкция всегда доступна к демонтажу и любым ремонтным работам;
• отсутствие необходимости подбора разнотипных частей для всей конструкции;
• высокий показатель безопасности.

Внутри жилой постройки.

Такой монтаж отличается следующими моментами:

• утеплять нужно лишь ту часть дымовой трубы, которая находится за пределами помещения, то есть на улице;
• более сложный процесс установки и ремонта;
• потенциальный риск попадания в дом вредных веществ, образуемых в процессе сгорания топлива;
• необходимость приобретения разных по типу деталей для монтажа трубы.

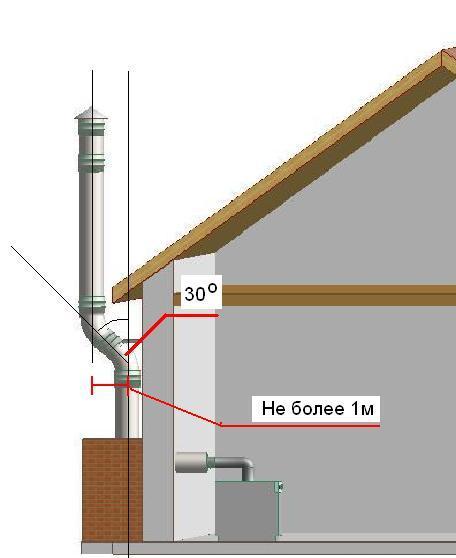

Как установить?

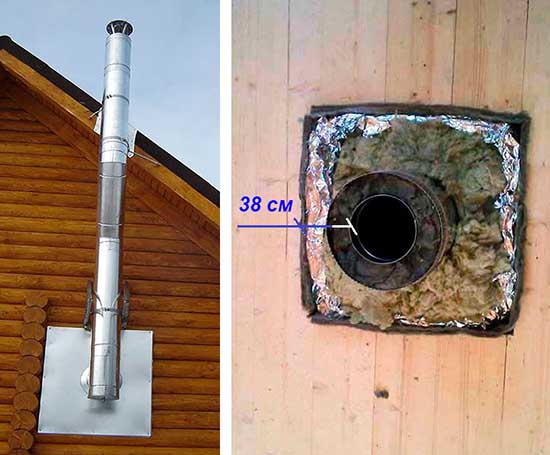

В соответствии с общими правила монтажа дымоходов из нержавеющей стали, производить установку следует снизу-вверх. Это означает, что сперва крепят ту часть дымохода, которая крепится к отопительному устройству и только после переходят к остальным элементам конструкции.

Внимание! Максимальная глубина области крепления – это 0,5 наружного диаметра трубы из нержавеющей стали.

Максимальный размер одного элемента «магистрали» не может превышать полутора метра.

На стыках изделия следует использовать хомуты из латуни или нержавейки. Для того, чтобы зафиксировать устройство следует использовать специальные кронштейны и болты с маркировкой М10 и М8.

Внимание! Все составляющие конструкции ни в коем случае не должны взаимодействовать с газовыми трубами и системой электропроводки.

Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства.

Для того чтобы максимально упростить весь процесс установки дымохода из нержавеющей стали, следует заранее подготовить проект-схему. Ко всему прочему такой чертеж позволить сориентировать владельца строения относительно габаритных размеров всей конструкции и определиться с количеством всех составляющих частей устройства.

Совет: приобретать материал следует на 30% больше, потому как в процессе установки будет тяжело отвлекаться от работы. Она требует собранности и внимательности. В том случае, если какие-то элементы будут немного выше или длиннее – их можно будет немного сократить. Если же крепежный элемент по какой-то причине выйдет из строя, то не нужно будет бежать в магазин «за добавкой». Читайте обзор дымоходов из нержавеющей стали.

Для проведения монтажных работ в отношении дымоходов из нержавеющей стали, необходимо следовать инструкции и использовать высококачественные крепежные элементы. В том случае, если собственного опыта для установки такого дымохода недостаточно, то можно воспользоваться видеоматериалом, представленном ниже:

По мнению опытных специалистов, в том случае если даже после изучения материала и советов мастеров уверенности в собственных силах не прибавилось, стоит воспользоваться услугами специалистов. Только так можно будет сэкономить собственное время и финансовые средства.

Вытяжка для газового котла и правила ее установки в частном доме

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

При этом важно учитывать особенности помещения и мощность оборудования.

Для чего нужна вентиляция

задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

• для отвода из помещения угарного газа;
• для повышения КПД газового оборудования;
• для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

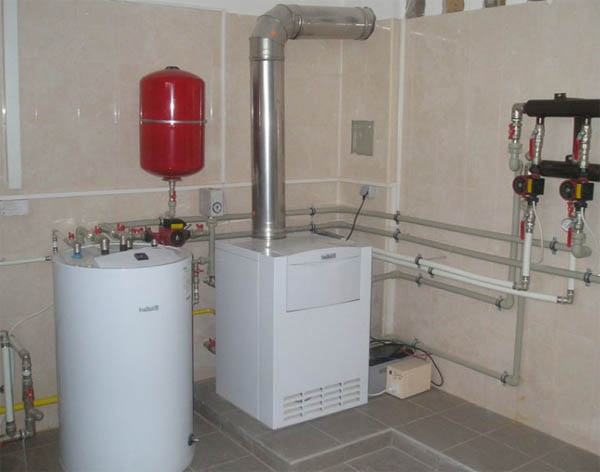

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

• отделку стен должна быть выполнена из огнестойкого материала,
• площадь помещения — от 4 м²,
• минимальная высота потолка — 2,2 м,
• общая площадь окон — от 3 см² на 1 м² помещения,
• расстояние от котла до стены минимум 10 см,
• окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

• мощность котла,
• размер помещения,
• особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Рекомендуем ознакомиться:  Классификация и назначение промышленных дымоходов

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

• вентилятор с обратным клапаном,
• решетка для вентиляционного отверстия,
• воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

1. Разметка места для воздуховода.
2. Высверливание перфоратором отверстия.
3. Вставка ПВХ трубы в пробитое отверстие.
4. Заделка монтажной пеной щелей между стеной и трубой.
5. Установка вентилятора.
6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
3. Количество колен в дымоходе — не более трех.
4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

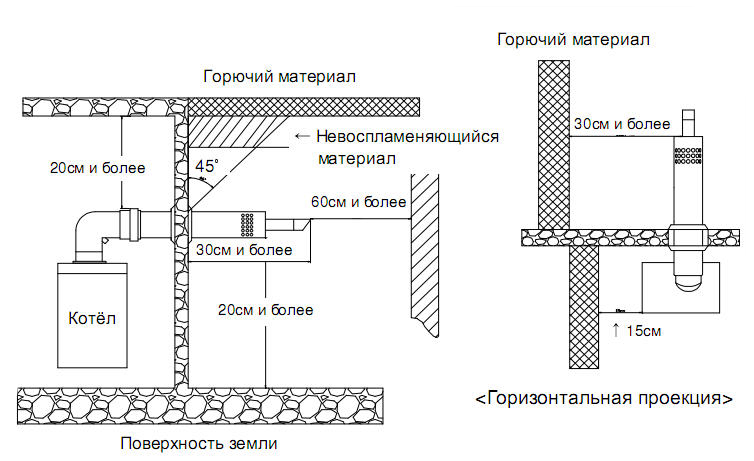

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.

Во сколько это обойдется

Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.

Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.

Раствор, если будете готовить сами, бесплатный.

Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).

Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.

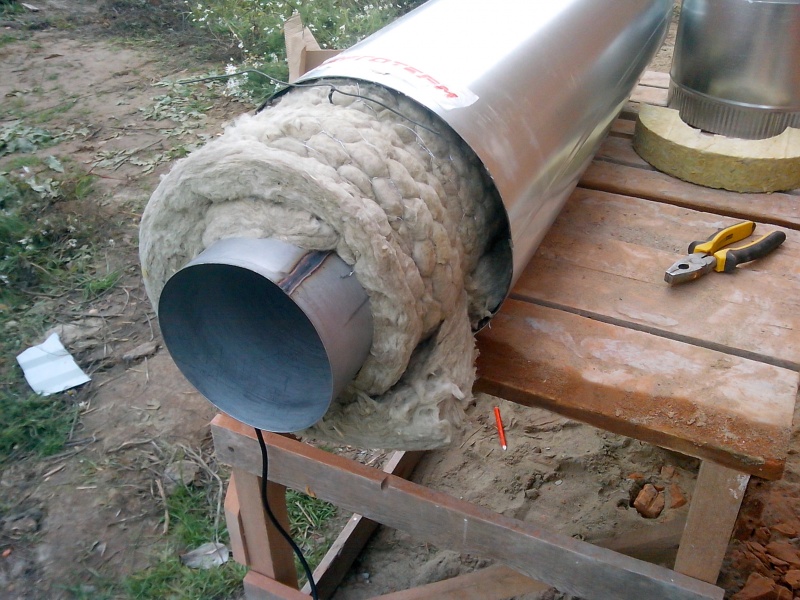

Утепление дымохода.

Следующий важный момент, на который необходимо обратить внимание, — утепление конструкции дымохода. Сделать это нужно в обязательном порядке, иначе ухудшается тяга за счёт быстрого остывания отходящих дымов. Также снижается срок эксплуатации дымохода, за счёт образования конденсата и его воздействия на конструкции дымохода. К тому же требуется более частое обслуживание дымохода (слив того же конденсата) и т. д.

Утеплять дымоход необходимо так же тщательно, как и строительные конструкции. С учетом особенностей образования конденсата, утепление дымохода необходимо делать на высоту не менее 6 м (по строительной высоте). На фото ниже показаны основные этапы утепления дымохода. Теплоизоляцию необходимо защитить от внешних неблагоприятных воздействий.

Важным практическим критерием качества теплоизоляции дымохода является отсутствие конденсата в процессе эксплуатации.

Некоторые выводы и заключения

Про непростой выбор трубы для дымохода.

В Интернете муссируется информация о непригодности труб АСБ для устройства дымохода и безупречном качестве современных модульных дымоходах (из нержавейки, стекла, керамики и т. д.). Поэтому хочу обратить внимание читателей на следующее. Труба АСБ по своим параметрам, с учетом всех факторов при её использования в качестве дымохода для котлов, работающих на газу, ничем не хуже, а по некоторым параметрам даже превосходит современные аналоги.

Действительно опасно применять трубу АСБ в случае, если котёл работает на твёрдом (уголь, дрова) топливе.

Температура отходящих дымов может достигать 250-400 градусов, а в случае возгорания сажи, которая образуется при сжигании твёрдого топлива, труба АСБ выйдет из строя. Но поскольку при сгорании сажи температура достигает более 1000 С, то и большинство модульных дымоходов тоже придут в негодность.

Главное же достоинство модульных дымоходов — технологичность, точность размеров при их изготовлении и возможность изготовления различных сложных деталей переходов, тройников, колен, определённая универсальность и т. д. удобна в первую очередь поставщикам и монтажным организациям.

Она позволяет в короткие сроки (день-два) силами небольшой бригады (3-4 чел.) средней квалификации без привлечения дорогостоящего оборудования смонтировать дымоход на объекте и заработать в результате очень неплохие деньги. Вот это и есть главное достоинство модульных дымоходов.

«Страшилки» про конденсат.

Это ещё одно обоснование, почему модульные дымоходы лучше.

• Да, если речь идет об устройстве дымохода для котельной мощностью примерно от 100-150 и выше киловатт.
• Действительно, там такая проблема возможна. Но если учитывать, что в большинстве частных строений мощность отопительных котлов не превышает(30-50) кВт, а порой и того меньше, и утепление дымохода сделано качественно, то проблемы с конденсатом практически вообще не возникает.
• Важный момент с точки зрения образования конденсата — режим работы котла. В импортных котлах (в отличие от котлов российского производства) используется обычно «старт-стопный» режим работы (экономичный режим с точки зрения потребления газа). Поэтому при отключении котла охлаждение дымовой трубы модульного дымохода, изготовленного, к примеру, из нержавейки будет происходить более интенсивно чем, к примеру, из трубы АСБ. Логично предположить, что вероятность образования конденсата для модульного дымохода даже выше, чем при использовании утеплённой трубы АСБ (с учетом её свойств и параметров). Пример из личного опыта: Котёл российского производства, большую часть времени (процентов 50-60) он работает на запальном фитиле (мощность фитиля составляет около 2,5 кВт). Этого хватает для поддержания температуры в доме (за исключением сильных морозов), и поддержания постоянной температуры в дымовой трубе. Конденсата ни разу не было. Общий расход газа, с учетом котла (16 кВт), газовой колонки (19 кВт) и газовой 4-комфорочной плиты составляет около 2100 куб. м за семь месяцев отопительного периода (с 1 октября по 1 мая). Площадь жилого строения около 100 м 2 (8,5×12,5) м. Регион проживания — средняя полоса России.

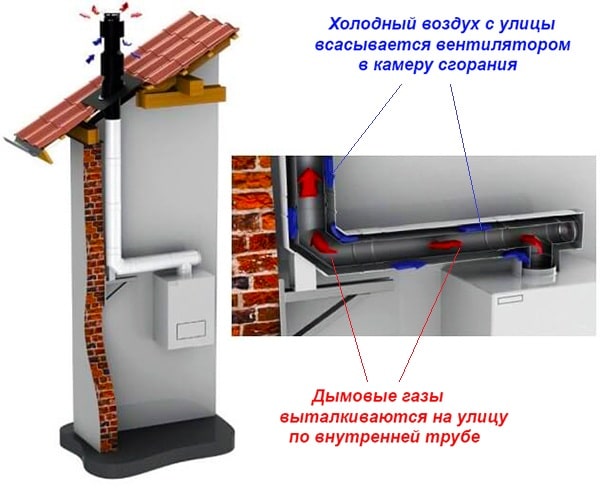

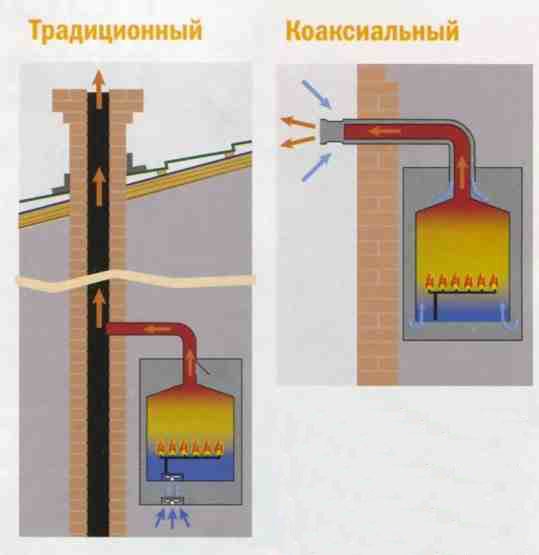

Вертикальный коаксиальный дымоход для газового котла

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Совет

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

Установка коаксиальной трубы газового котла требует дополнительных действий по оптимизации системы:

• коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
• тягу улучшают за счет встроенного вентилятора;
• систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

• конденсационные котлы;
• турбированные с закрытой топкой;
• парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

• сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

• скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
• большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
• недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
• погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

• визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
• с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
• пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

Процесс прочистки дымоотвода от сажи

Важно! Тягу в газовых котлах следует проверять при отключенном оборудовании.

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Расчетные операции относительно размеров газового провода

Перед тем как начать ряд необходимых работ по созданию таких конструкций, первоначально необходимо произвести все необходимые и важные расчетные операции. Они касаются параметров газоотвода и являются необходимыми для понимания количества образующихся веществ в процессе горения, подлежащие обязательному выводу из помещения.

Вытяжная труба для вытяжки

Для определения диаметрального параметра газоотвода нужно учитывать следующее

1. Показатель мощности отопительного прибора;

2. Количественный показатель веществ при сгорании;

3. Температурный перепад между образовавшимися веществами и воздуха вне конструкции;

4. Показатель высоты дымохода.

Вытяжная труба для газовой колонки в доме

Показатель высоты газоотвода в зависимости от высоты крыши определяется по отношению определенного типа прибора отопления. В таком случае необходимо учитывать промежуток между уровнем соединительного узла, отводным элементом дымохода и уровнем выхода над перекрытием.

Важно знать, что в случае газовых котлов, указанный промежуток должен быть не меньше двух метров.

Касательно такого обогревателя, как секции с масляным , тогда необходимое расстояние желательно выдерживать около четырех метров.

Как может выглядеть флюгарка

Сделать своими руками можно любой вид козырька. При этом основная разница будет заключаться в его крышке. Она может быть:

• стандартной (напоминать крышу дома);
• зонтикообразной или конусообразной;
• полукруглой.

Также есть козырьки, которые имеют открывающуюся крышку и посередине которых есть отверстие (сопло). Последние устанавливаются только в тех случаях, когда в печной топке сжигают топливо с КПД больше 90 процентов. К такому топливу относят газ и пеллеты. При таком КПД на козырьке со стандартной крышей будет оседать много конденсата. В морозные дни он начнет намерзать. И со временем намерзнет настолько, что отверстия для выхода угарного газа перекроются. Дым не сможет выходить. В результате он начнет двигаться внутрь комнаты. В случае с газом такое движение дыма является смертельно опасным. Поэтому современные нормы запрещают ставить на оголовник дымоотводной трубы все виды козырьков, не имеющих сопла.

В случае с пеллетами лучше делать дефлектор-флюгер. Он имеет вид пластины, закрепленной на подшипнике, и меняющей местоположение в зависимости от ветра. Она всегда защищает дымоход от ветра и осадков. Эксперты советуют осуществлять монтаж такого дефлектора-флюгера на оголовник трубы, которая отводит угарные газы от твердотопливного котла.

Технические нормы при монтаже дымохода

Сделать дымоход и подсоединить его к газовому или любому другому котлу вполне по силам даже при минимальных навыках. Необходимо только подумать о безопасности и надежности сооружения, поэтому перед началом монтажа следует учесть сразу несколько требований:

• Самое главное – это герметичность всей системы. В случае с металлическими трубами соединение происходит по типу сэндвича: трубы накладываются внахлест, а щели заполняются специальным материалом.
• Дымоход должен надежно фиксироваться к поверхности на всем его протяжении, особенно в тех случаях, когда предполагается монтаж наружной конструкции.

СОВЕТ. Если труба крепится вдоль внешней поверхности стены, выбирать нужно стену, наиболее защищенную от ветра. Для этого можно использовать метеоданные по многолетним наблюдениям или вмонтировать трубу за выступ, если таковой есть.

1. В домашних условиях к одному и тому же дымоходу допускается прикрепить не более 2 водонагревателей или котлов, которые могут находиться как на одном, так и на разных этажах.
2. Если к вытяжке требуется присоединить сразу два прибора, находящихся рядом друг с другом, то минимальное расстояние между входами на трубе должно составить 50 см.
3. Важно верно рассчитать все параметры сечения каналов: их площадь должна быть всегда больше, чем сечение патрубка, выходящего непосредственно от котла.

Вне зависимости от выбора материала и типа конструкции категорически запрещается:

• использовать трубы из неплотных, пористых материалов (подобно шлакоблокам) – они крайне недолговечны;
• прокладывать трубы через жилые помещения – это прямое нарушение норма пожарной безопасности;
• выводить трубу в жилое или нежилое помещение.

Монтаж дымохода следует осуществлять с учетом рекомендаций, указанных в инструкции по использованию газового котла. Особенно внимательно нужно подойти к параметрам диаметров всех труб и входных отверстий, а также выбору материала.

Особенности монтажа

Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

Особенности монтажа

Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

Все стыки должны быть строго герметичны.

Виды отопительных котлов

Котлы, работающие на газу Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.
