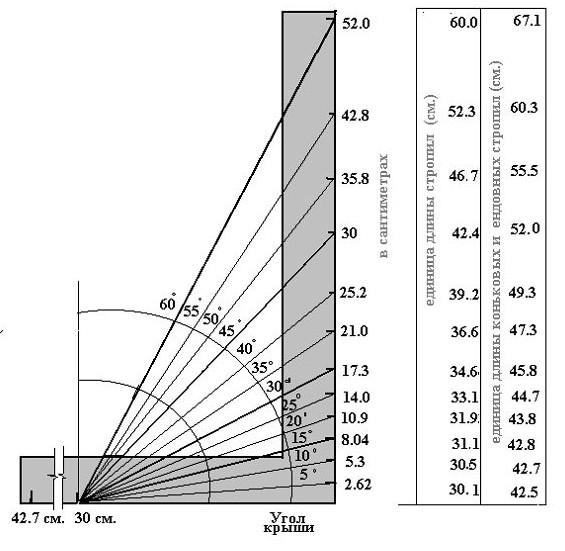

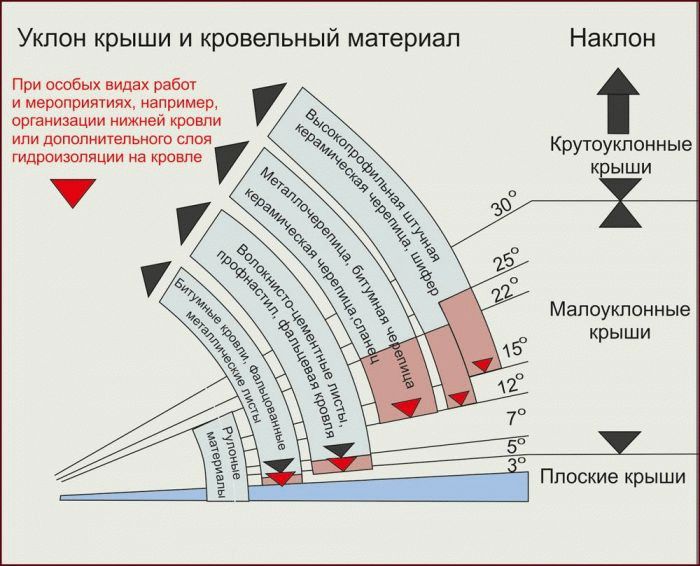

Угол уклона кровли для различных условий и кровельных материалов

Высота балок четырехскатной крыши

Высота балок четырехскатной крыши подбирается исходя из следующих параметров.

• суммарное значение нагрузки для региона России по СНиП (для центрального региона 220 кг/м2);
• шага стропил; 600-800 мм оптимально. При большем шаге могут возникнуть сложности в монтаже утеплителя и устройстве обрешетки;
• расчетная длина пролета по наклонной плоскости;
• угол наклона кровли;

Упростить Вам задачу?

Мы хотим не просто рассказать подробнее о технологии строительства из деревянных двутавровых балок, но и наглядно продемонстрировать возможности двутавров в перекрытии конкретно для вашего случая. Пришлите нам чертежи вашего будущего каркасного дома или каркасной постройки и мы подготовим планы раскладки двутавровых балок, подберем сечение, сделаем спецификацию и посчитаем коммерческое предложение. И, конечно, покажем узловые решения, которые целесообразно применять конкретно в вашей конструкции.

Колеганов Иван, Инженер-проектировщик

Отправить чертежи

*бесплатная раскладка за 24 часа

Мы предлагаем только оптимальное решение стропильной системы четырехскатной крыши конкретно для вашего дома.

Получить прайс-лист Перейти в раздел цен Подробнее о балках

Инструкция возведения крыши с ориентацией на внешние факторы

В зависимости от особенностей фасада сооружения, преобладающего климата, дизайна будущего перекрытия и других факторов, будет зависеть то, как рассчитать угол наклона крыши.

1. Выбор уклона с ориентацией на климатические особенности той местности, где построен дом. В регионах, где в зимний сезон выпадает большое количество осадков, оптимальный угол наклона крыши в этом случае варьируется от 45 до 60 градусов. Данная величина будет способствовать лучшему сходу с крыши снега, а также существенно снизит уровень нагрузки на саму кровлю. Плюс ко всему значительно снижается вероятность оледенения поверхности перекрытия, которое возникает в результате уплотнения снежных покровов.

Если возведение дома планируется в той местности, где часто наблюдаются мощные ветра, то лучше всего отдавать предпочтение минимальному углу ската кровли, чтобы снизить слишком быстрое разрушение. В большинстве случаев диапазон наклона крыши в этом случае будет варьироваться в пределе от 9 до 20 градусов. Но наиболее оптимальный уровень ската кровли определяется в средних значениях, а именно 20-45 градусов. Он считается самым подходящим почти для каждого вида материала крыши, например, для актуального на сегодняшний день профнастила либо металлочерепицы.

Что касается мест, где преобладает более теплый климат и больше солнечных лучшей, имеет смысл выбрать плоскую кровлю, так как ее площадь значительно больше, в отличие от конструкций остальных видов, в связи с чем нагревание от прямых лучей солнца происходит не так активно. Однако горизонтальный вариант такой системы тоже не подойдет, необходимо как минимум соблюсти наклон в 3 или 5 градусов. Минимальный уклон способствует нормальному сходу талой влаги, а также дождевой воды.

1. Возведение крыши, в зависимости от ее вида. Например, для подсобных и хозяйственных сооружений отдают преимущество односкатной крыше. Ее установка довольно проста и без особенных затрат. Высота стен при такой постройке разная, а сверху на них монтируется само перекрытие. Что касается выбора самого наклона, то его уровень колеблется от 9 до 25 градусов. Этот показатель идеально подойдет для укладки крыши из таких материалов, как металлочерепица и профнастил. Однако в подкровельное пространство данной конструкции необходимо вмонтировать вентиляцию.

Но в последнее время многие отдают предпочтение двускатной крыше. Она представляет собой 2 плоскости, которые размещаются под определенным наклоном, а их соединение проходит по линии конька. Остальные еж плоскости устанавливаются в вертикальном положении и называются фронтонами. В них можно устанавливать дверное полотно для выхода на лоджию либо наружную лестницу.

1. Зависимость системы кровли от материала перекрытия. Чтобы правильно выбрать основу, нужно учитывать и этот фактор тоже. Перед покупкой того или иного материала, следует ознакомиться со всеми его техническими характеристиками. Это позволит подойти к решению материала максимально оптимально и соорудить надежную и прочную конструкцию. Помимо этого, можно также придерживаться правила, которое определяет зависимость уровня наклона от используемого для крыши материала.

Калькулятор угла наклона односкатной крыши

Укажите кровельный материал: —— Выберите материал из списка —— Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2) кг/м2 Введите параметры крыши: Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов E (см) Длина свеса переднего и заднего C (см) Стропила: Шаг стропил (см) Сорт древесины для стропил (см) 1 2 3 Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки: Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки (см) Расчёт снеговой нагрузки: Выберите ваш регион, используя карту ниже 1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2) Расчёт ветровой нагрузки: Регион Ia I II III IV V VI VII Высота до конька здания 5 м от 5 м до 10 м от 10 м Тип местности Открытая местность Закрытая местность Городские районы

Рассчитать

Результаты расчетов Крыша: Угол наклона крыши: 0 градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить! Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов. Стропила: Нагрузка на стропильную систему: 0 кг/м2. Длина стропил: 0 см. Количество стропил: 0 шт.

Обрешетка: Количество рядов обрешетки: 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 шт. Объем досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

Какую информацию дает онлайн калькулятор ориентировочного расчета после введения исходных данных? Что мы видим на выходе?

• Угол наклона проектируемой односкатной крыши.
• Площадь ее поверхности.
• Вес и количество рулонов кровельного (мягкого или твердого) материала.
• Нагрузку на стропила, их количество, а также длину.
• Сечение стропил, вес и необходимый объем бруса.
• Число рядков обрешетки, необходимое количество досок. Далее — расстояние между ними, их объем плюс вес.

Как видно, информация более чем исчерпывающая. Имея ее, можно приступать к проектированию дома, расчетам и составлению предварительной сметы расходов.

На заметку. При расчетах следует ответственно подойти к выбору материала кровли. Необходимо учесть климатические условия конкретного региона и среднюю снеговую и ветровую нагрузку. От выбранного вида кровли (твердая она будет или мягкая) будет зависеть вся конструкция обрешетки.

Все остальное предельно просто. Не нужно ломать голову над формулами, высчитывая угол наклона, следует ввести в онлайн калькулятор геометрические размеры здания и быстро получить основные данные по параметрам односкатной крыши.

Данный онлайн калькулятор удобен и предназначен в основном для расчета стройматериалов, которые потребуются для сооружения конкретной односкатной крыши. Кроме того – для расчета угла наклона. Кроме всех прочих условий, калькулятор учитывает и климатические условия нужного региона.

Egor11 ← Калькулятор расчета крыши четырехскатной крыши (вальмовой) Калькулятор для расчета количества плитки на пол со схемой укладки →

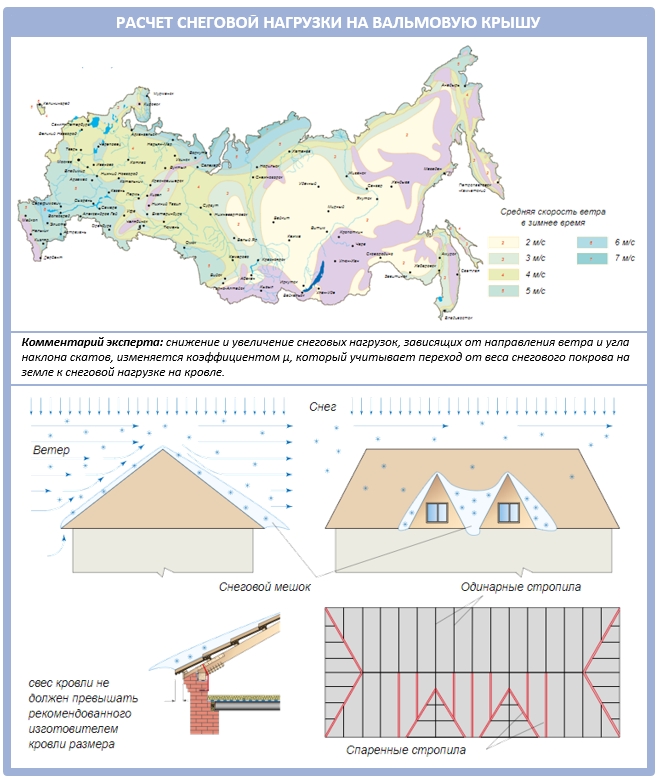

Снеговые и ветровые нагрузки: формулы

Карта снеговой нагрузки.

Количество задерживающегося на скатах кровли снега в разных регионах страны может быть неодинаковым. Расчет нагрузки на крышу в данном случае осуществляется по формуле S=Sg*m. Показатель Sg — это вес снега на 1 м² в том или ином районе страны, а m — коэффициент перевода снеговой нагрузки на обшивку. Значение Sg определяется по специальной таблице. Коэффициент же перевода зависит собственно от наклона ската. Если он меньше 25°, m будет равно 1. Если наклон односкатной крыши равен 25-60° — около 0,7.

Для определения ветровой нагрузки используется формула W=Wo*k*z, где Wo — расчетное значение давления ветра в том или ином регионе, k — коэффициент, учитывающий высоту возводимого здания, z — коэффициент нагрузки в зависимости от угла наклона ската и его расположения. Чтобы определить значение Wo, следует сначала найти свой регион на специальной карте. Далее указанная на ней цифра подставляется в таблицу.

Карта ветровой нагрузки.

При определении значения коэффициента k учитывается не только высота здания, но и особенности той местности, где оно будет построено. Ведь нагрузка на кровлю дома, возведенного, к примеру, в голой степи, будет сильнее нагрузки на крышу здания, сооруженного в городе, рядом с лесным массивом или под горой. Посмотреть значение коэффициента k в том или ином случае можно в специальной таблице.

Коэффициент z определяется в зависимости от расположения ската и преобладающего направления ветра в конкретной местности. При этом крыша делится на зоны, которые в дальнейшем будут испытывать разные нагрузки при одинаковой силе ветра. Для каждой из них коэффициент z будет разным. Определить его значение можно из таблицы. При делении ската на зоны используется промежуточная величина e. Если стропила установлены со стороны преобладающих ветров, ее значение считают равным 2H, в противном случае — b. Если для одной и той же зоны предусмотрены как величины отрицательные, так и положительные, нужно предварительно выполнить расчеты для каждой из них, а затем сложить полученные цифры.

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом.

Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Проектирование и расчеты: делаем проект с помощью чертежа ↑

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

•  5º–18º – рулонное покрытие,
•  14º–60º – кровельный металл, асбестоцементные листы;
•  30º–60º – черепичная.

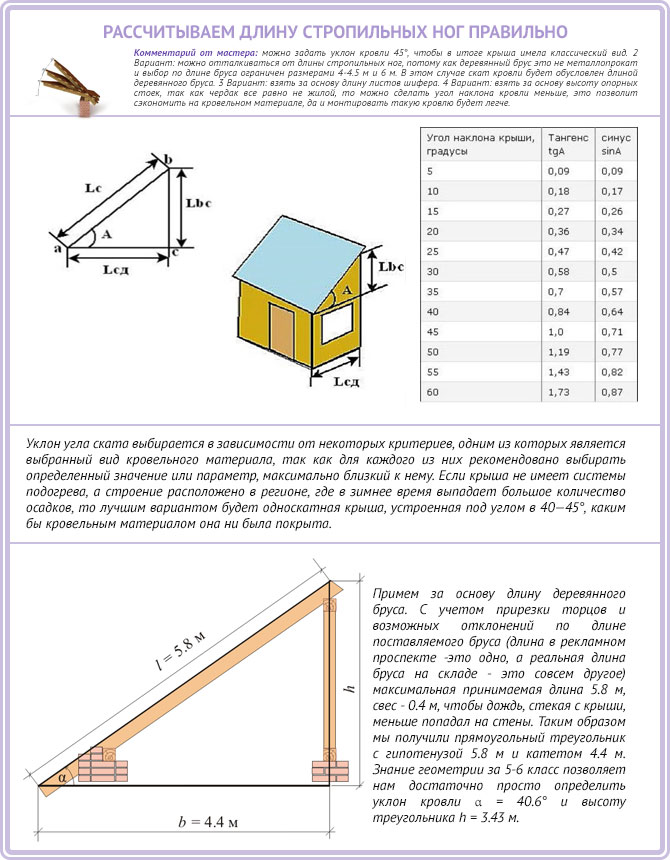

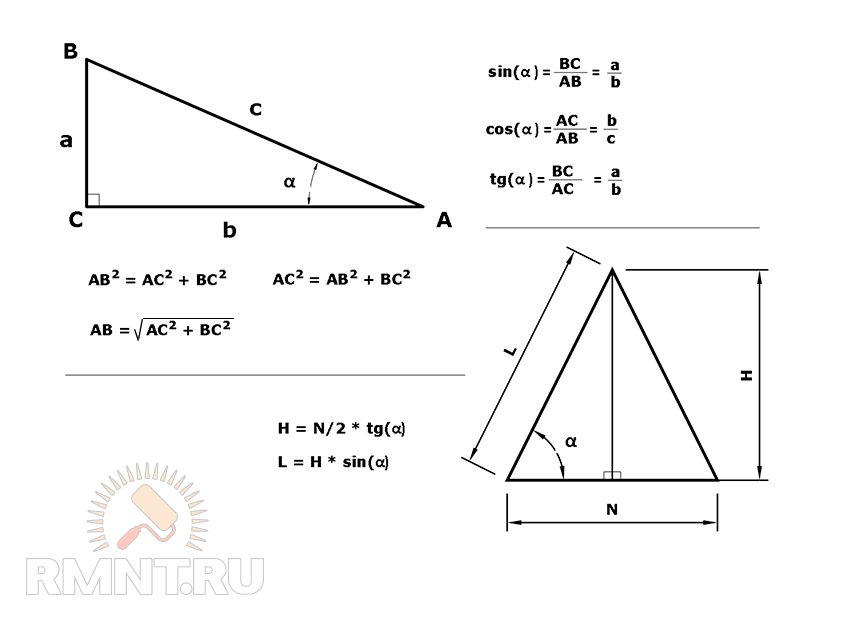

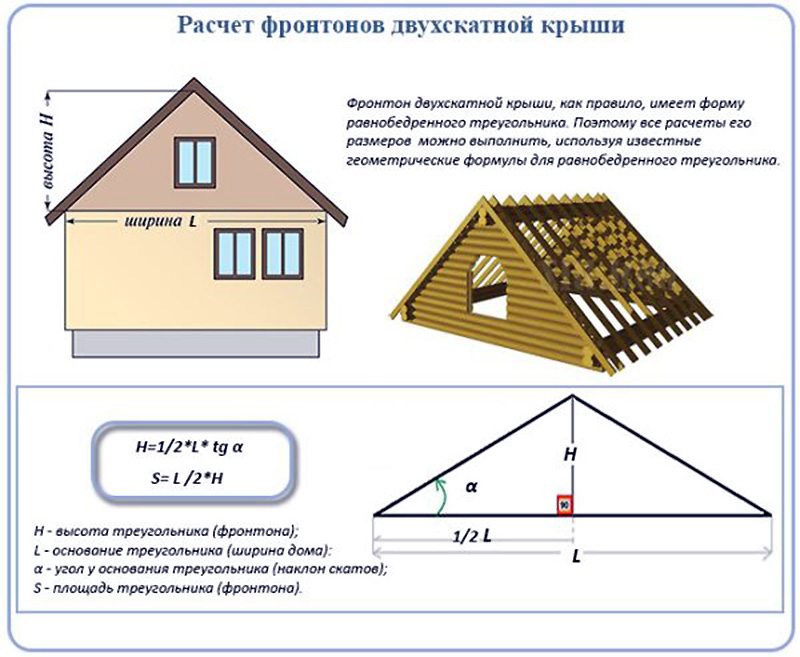

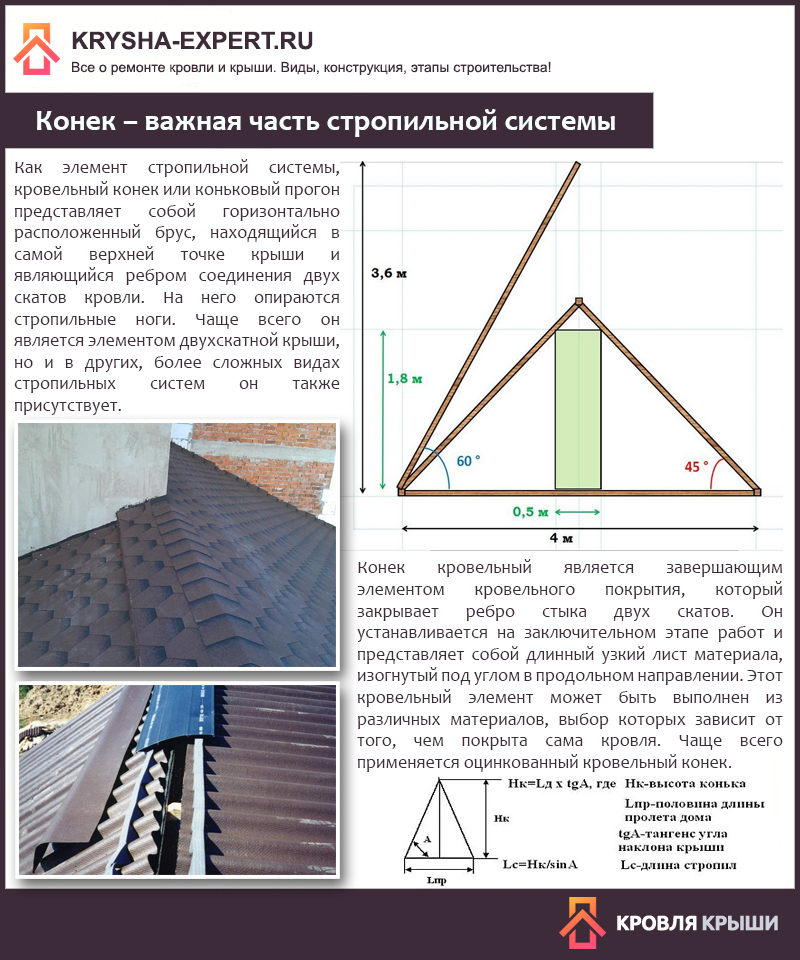

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

•  шаг стропил и их несущая способность,
•  какие использовать стропила – наслонные или висячие,
•  необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
•  необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

•  на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок. К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

СоветПараметр расчета  снеговых нагрузок для средних широт страны по стандарту составляет 180 кг/м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг/м². Для этих же регионов расчетный параметр для ветровых нагрузок – 35 кг/м².

При наклоне скатов более 60° не учитывается  снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Посмотрите, как выполняется расчет вальмовой крыши онлайн калькулятором.

© 2021

Плюсы и минусы

Отмечаются такие преимущества четырехскатной крыши:

1. Отсутствие фронтона позволяет повысить устойчивость сооружения к ветровой нагрузке со всех сторон, что важно для регионов с переменной розой ветров.
2. Эффективный отвод осадков и талых вод по всему периметру дома.
3. Возможность обустройства комфортной мансарды значительных размеров.
4. Привлекательный внешний вид.

Среди недостатков отмечается более сложное проектирование и строительство, повышенные расходы. Такая конструкция чаще используется в элитных домах, где особое внимание уделяется дизайну.

Расчет угла наклона крыши

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида кровельного материала. Как рассчитать угол наклона крыши — в статье.

Назначение подкровельного пространства

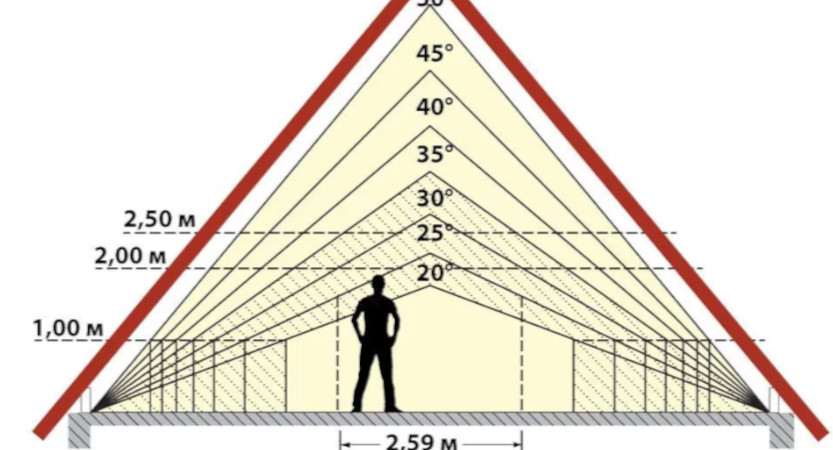

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а большинство предпочитает делать все самостоятельно, своими руками.

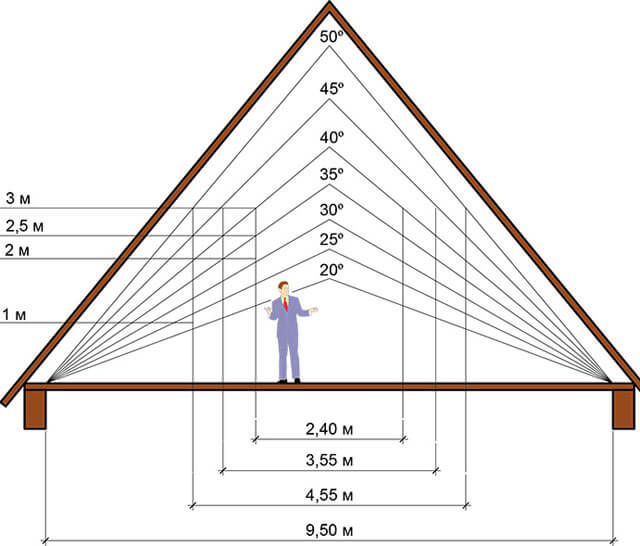

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

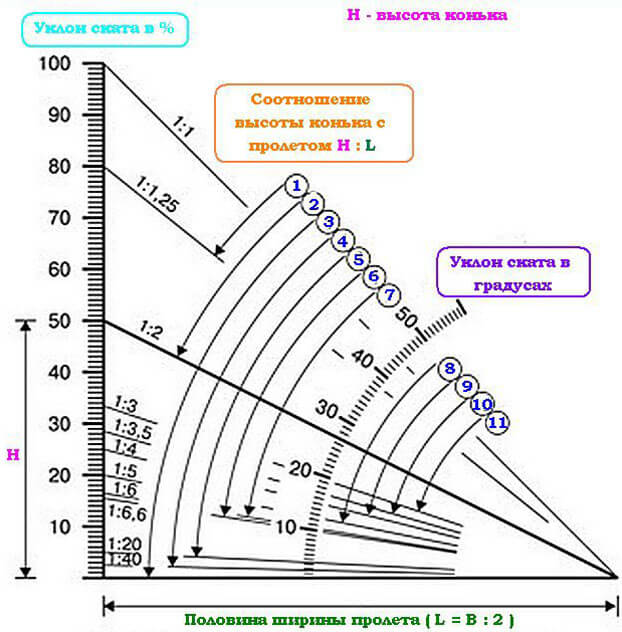

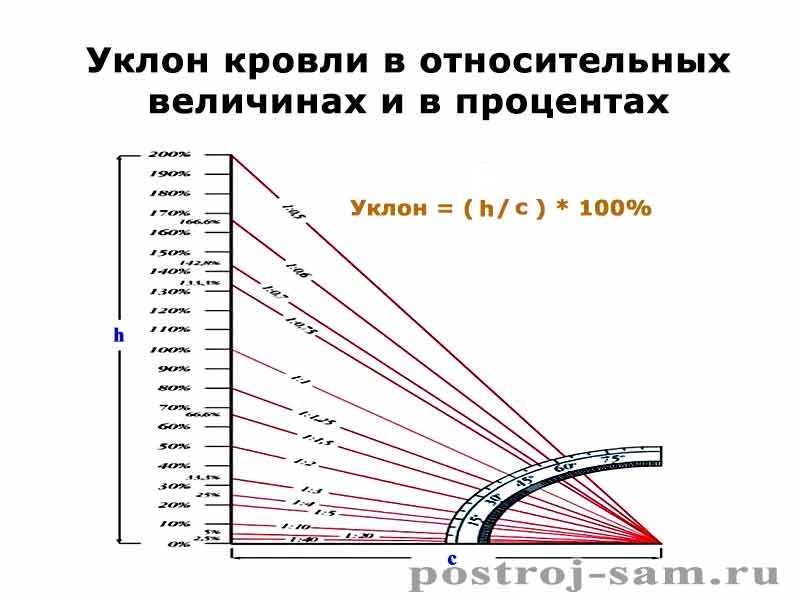

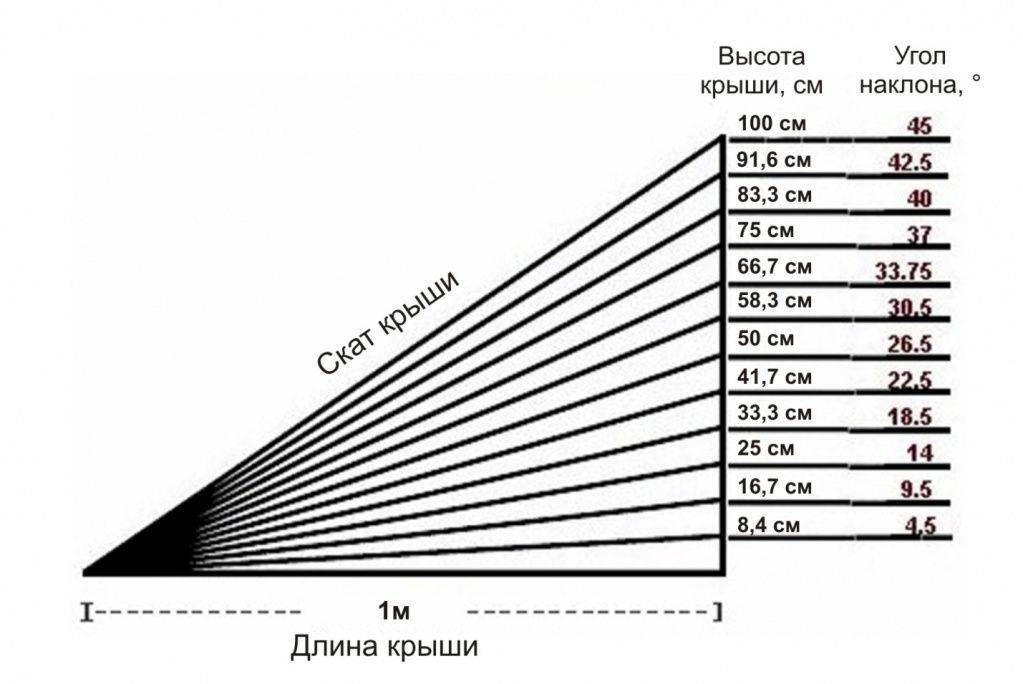

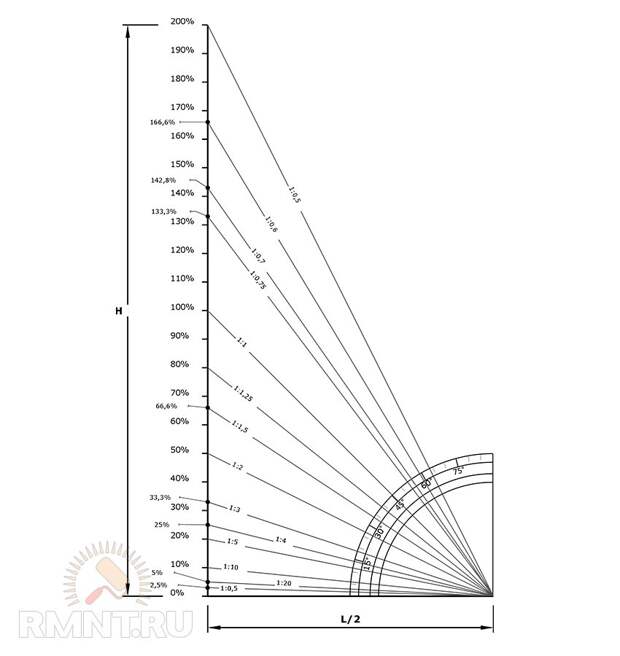

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

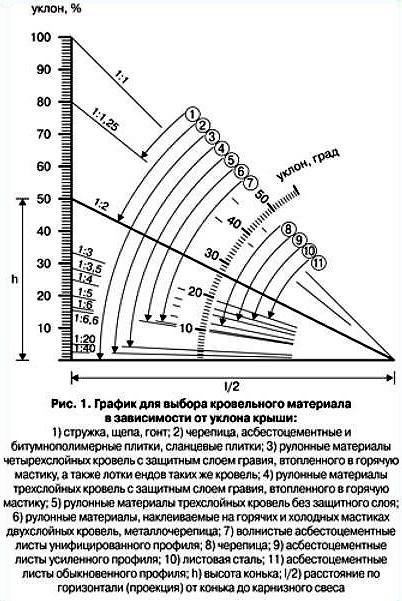

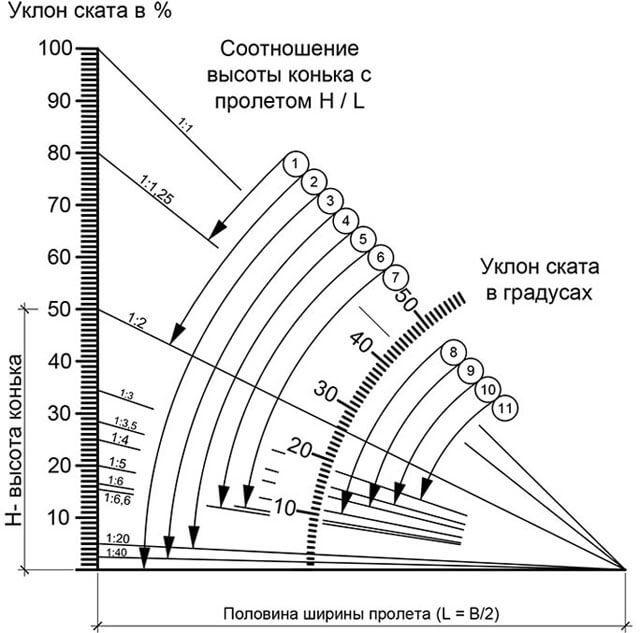

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Вместо заключения

После прочтения этой статьи может создаться ложное впечатление о том, что расчет кровли прост и доступен даже школьнику. Однако определение высоты кровли – всего лишь один, довольно незначительный этап полного расчета. Вы можете воспользоваться предоставленной информацией для того, чтобы подстегнуть свою фантазию, чтобы определиться с типом кровли, кровельным покрытием, чтобы лучше понимать строителей и проектировщиков, но, пожалуйста, предоставьте расчет кровли профессионалам – от этого зависит не только состояние вашего кошелька, но и ваша безопасность!

Особенности создания малоуклонной крыши

Наиболее часто разуклонка плоской кровли осуществляется с помощью следующих методов:

• засыпные утеплители, то есть перлин, керамзит и другие;
• бетонные смеси на основе утеплителей;
• полимерные материалы и бетонные смеси на их основе с обязательным добавлением наполнителей;
• использование только утеплительных материалов.

У каждого из перечисленных способов есть свои преимущества и недостатки. Керамзит и перлин со временем могут менять положение и нарушать уклон крыши. В результате этого минимальный скат через некоторое время можем стать плоской крышей. Также имеет значение размер материала, так как крупные компоненты не позволяют сделать скат достаточно равномерным.

Для плоской крыши особенно часто применяются бетонные смеси. У этих материалов главным недостатком является вес. То есть необходимо обязательно рассчитать дополнительную нагрузку при разработке конструкции стропильной системы. Учитывая данный недостаток, можно сделать вывод, что бетонные смеси могут применяться при создании плоской крыши на этапе строительства или во время капитального ремонта. Они не подходят для частичного ремонта плоской кровли, так как вызывают дополнительную нагрузку.

Согласно СНиП, для подобных работ идеальными являются полимерные материалы. Учитывая их широкий ассортимент, выбирать их следует не только в зависимости от угла ската, но также учитывать особенности стропильной системы.

Независимо от того, как именно будет осуществляться разуклонка, важно уделить внимание водосточной системе. Это могут быть водосточные желоба, наружные водосборы и другие системы. Рассчитать и подобрать подходящий вариант можно с помощью оценки используемого материала, а также требований к кровле. На крышах с уклоном менее 10° следует дополнительно использовать мембранные материалы. За счет них обеспечивается надежное гидроизоляционное покрытие.

Кроме водостока немаловажное значение уделяется вентиляции при создании плоских крыш. Существует зависимость величины продкровельного пространства от угла ската. Чем ниже уклон, тем больше высота вентиляционного зазора.

Учитывая все вышеперечисленные требования, можно создать крышу с минимальным углом ската, которая свободно выдержит негативное влияние природных факторов и максимально сохранит свои качества.

Минимальный уклон плоской кровли, разуклонка для плоской крыши Необходимый минимальный уклон для плоской кровли. Способы для разуклонки плоской кровли и минимальный уклон крыши по СНиП

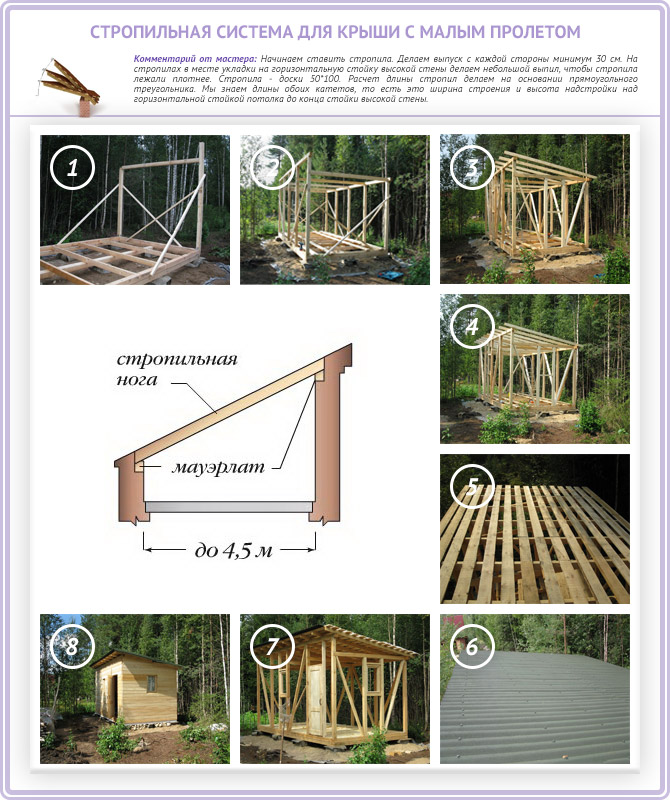

Определяемся с минимальным уклоном односкатной крыши

Определяясь с тем, какой уклон должен быть у односкатной крыши, стоит отметить, что здесь присутствуют довольно широкие границы: от 6 до 60 градусов. Все определяется регионом, в котором планируется сооружать дом. Если вы не желаете из года в год страдать от тонн снега, обрушивающихся на вашу крышу, тогда сооружайте кровлю со скатом покруче. А если вы планируете защититься от ветра, то стройте крышу с более пологим уклоном. Многое, конечно же, будет зависеть и от эстетических предпочтений хозяина.

Односкатные крыши с большим уклоном

Чем выше угол такой крыши, тем меньше нужно времени для отвода воды в желоба. На ней не будут скапливаться ни листья, ни различный мусор, а значит, кровельный материал сможет прослужить намного дольше. К тому же, такая крыша внешне будет выглядеть намного эстетичнее, что для многих хозяев будет значить очень много.

Крыши односкатного типа с небольшим уклоном

Естественно, что с крыш с небольшим уклоном дождевая и талая вода уходит медленнее, в итоге она может начинать застаиваться, лед станет застревать в стоках, а также будет скапливаться грязь. Такие крыши быстро покрываются мхом, на них налипает листва. Хуже всего, если кровельный материал имеет шероховатое покрытие.

Определяясь с тем, какой угол должен быть у односкатной крыши, нужно предусмотреть такую конструкцию, чтобы осадки и талая вода на ней не задерживались, а с легкостью скатывались. При низком уклоне вода станет собираться во всех изъянах кровли. И с течением времени она сможет проникать внутрь кровли, порождая немало проблем, таких как сырость, порча утеплителя, а также ржавление металлических узлов каркаса крыши.

Но в данном случае присутствует и положительная сторона: при меньшем уклоне геометрия внутренних комнат становится все ближе к «привычному» кубу. Для многих она легче воспринимается, при этом ее можно использовать с большей отдачей. Это значит, что с меньшим углом наклона крыше потребуется больше гидроизоляции, предотвращающей попадание воды в систему стропил. Здесь нужно будет приобретать защитные покрытия, такие как мембраны, изоляция в рулонах или листах.

При минимальном угле крыши с одним скатом

Довольно часто односкатные крыши с уклоном всего в 3-5 % сооружают инверсионными. Это значит, что такая крыша сможет выдерживать дополнительные усиленные нагрузки: по ней безопасно ходить, на ней можно выращивать сад, или даже применять в виде открытой террасы. Стоит отметить, что есть определенный угол, при котором односкатная крыша может перенаправлять поток воздуха, отводя скопившиеся осадки в нужном направлении.

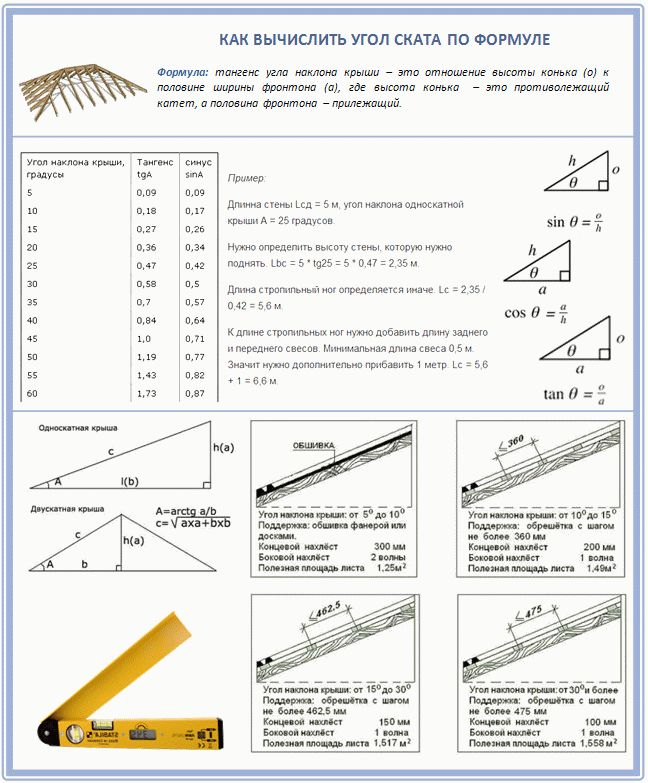

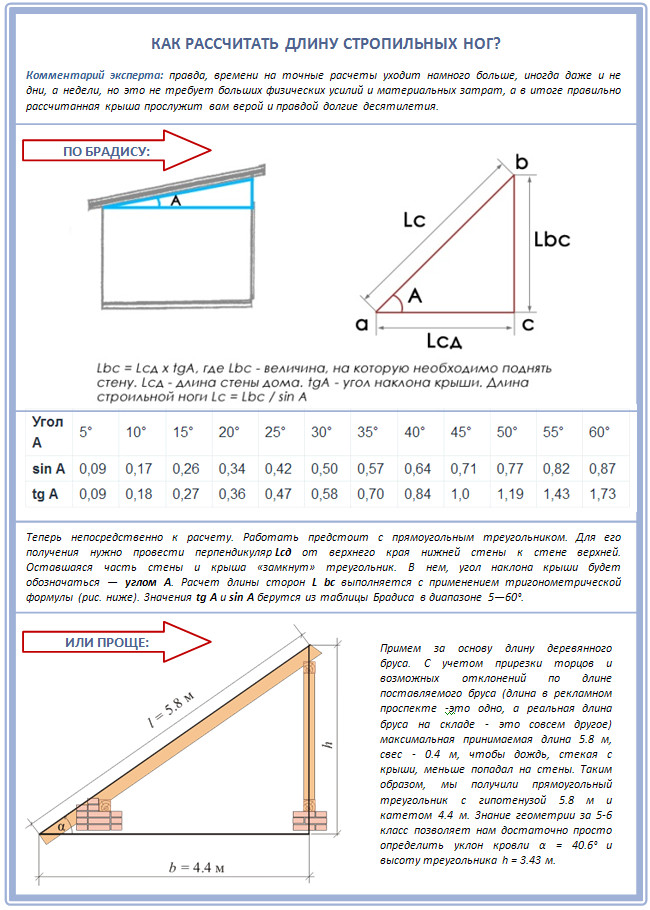

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровли Источник

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов. Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание.

Рекомендованный угол уклона Источник

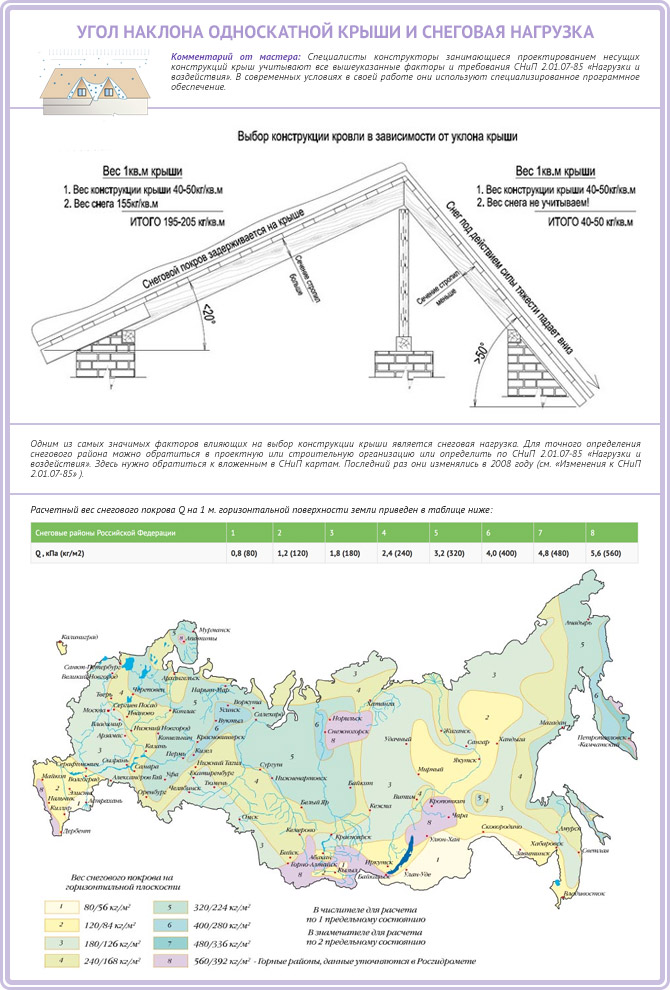

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

Вес снегового покрова на горизонтальной плоскости Источник

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФ Источник

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Последствия ветра Источник

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

От чего зависит крутизна крыши?

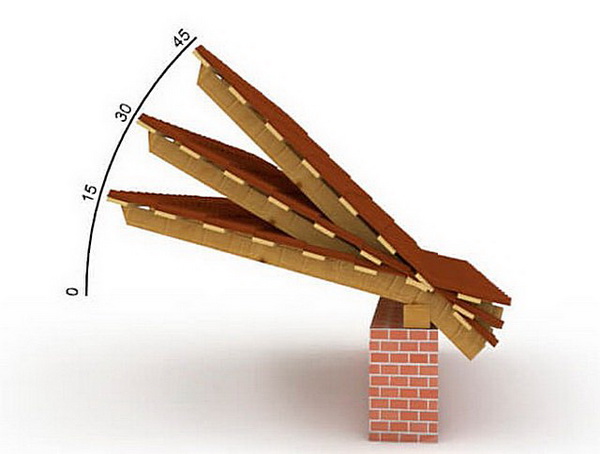

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

• Крутые с уклоном 45-60°;
• Скатные – 30-45°;
• Пологие – 10-30°;
• Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

• Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

• Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

• Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.

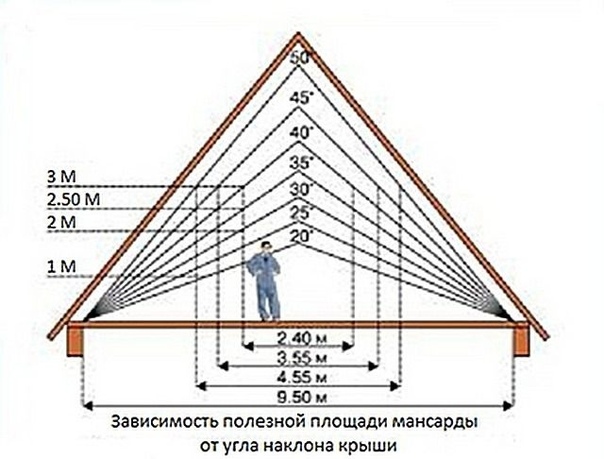

• Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Определяемся с кровельным покрытием

Перед тем как рассчитать угол односкатной крыши, стоит иметь в виду, что современные кровельные покрытия также предъявляют свои требования к допустимым границам уклона односкатной крыши.

У разных кровельных материалов свои допустимые границы:

• профнастил – 8º-20º;
• фальцевое покрытие — 18º-30º;
• шифер — 20º-50º;
• мягкий тип кровельного покрытия — 5º-20º;
• металлочерепица — 30º-35º.

Для меньших уклонов вам потребуются бюджетные материалы: рубероид, профнастил и схожие с ними.

Удивительно, но даже для крыш с малым уклоном на сегодняшний день производят все те же кровельные материалы, что и для кровель с уклоном в 30 градусов.

Как крыть крышу шифером?

Чтобы избежать повреждения листов шифера при монтаже, рекомендуется заранее разметить и просверлить в них отверстия под крепежные элементы. Отверстия должны иметь диаметр на 2-3 мм больше, чем диаметр гвоздя или самореза.

После монтажа покрытия своими руками следует установить специальные коньковые элементы из асбоцемента, обустроить все примыкания и стыки, обеспечив надежную гидроизоляцию.

Правила безопасности и сохранение целостности шифера

Ходить по смонтированному покрытию следует аккуратно. Чтобы свободно ходить по шиферной крыше при ее ремонте или обслуживании необходимо положить деревянные трапы для распределения нагрузки.

Соблюдение техники безопасности подразумевает использование защитных средств при работе с асбоцементным материалом: при сверлении и резке шиферных листов правильно пользоваться респиратором, чтобы защитить дыхательные пути от вредной пыли.
