Выбор и установка петель для гаражных ворот

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

• Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
• Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
• Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
• Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Приваривание петель своими руками

Операция по сварке петель – это обязательная часть монтажа входных дверей, калиток и ворот из металла. Для того чтобы приварить фурнитуру, мастеру обязательно понадобится электродный сварочный аппарат, сварочная маска, перчатки и спецодежда.

Необходимо подготовить подшипниковые металлические петли (они должны быть тем прочнее, чем тяжелее будет будущая конструкция). Пригодиться также болгарка, солидол, литол или иная масляная жидкость.

Приваривание ушек

Порядок работ здесь будет выглядеть следующим образом (для удобства представим, что петли надо приварить на обыкновенные металлические ворота).

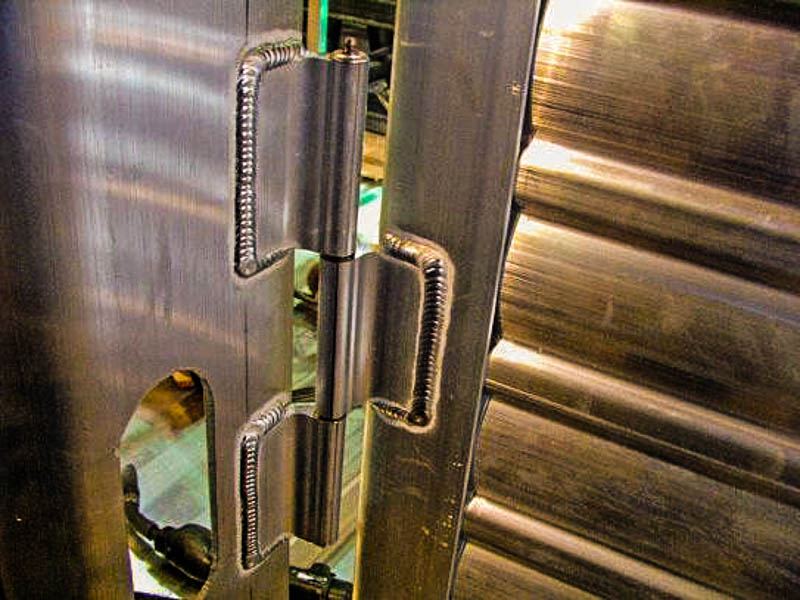

Сначала к петлям привариваются толстые пластины из металла — они называются платики или ушки. Делается это так:

• две пластины укладывают по горизонтали так, чтобы между ними оставался зазор примерно в 2-3 миллиметра;
• в зазор кладётся петля;
• к петле сплошным швом приваривают эти самые пластины – одна к верхней части петли, вторая к нижней.

Наличие ушек значительно облегчают дальнейшую работу и увеличивают срок эксплуатации ворот. Они не дают полотну «разорваться» даже при тяжёлой массе всей конструкции.

Разметка

На следующем шаге нужно поднять полотна ворот в вертикальное положение и установить их «вхолостую» туда, где они должны располагаться.

Не забудьте, что створки должны отворяться наружу. Если же они будут отворяться только внутрь, то зимой при сильном снегопаде это обернётся серьёзными проблемами.

Затем следует разметить места будущей установки петель на ворота – они должны располагаться на расстоянии примерно 20 сантиметров от нижней или верхней границы полотна.

Иногда, если конструкция слишком много весит (более 200 килограмм), в верхней части опоры помещают ещё одну дополнительную фурнитуру.

Все петли должны быть установлены строго вертикально, даже крошечный перекос при сварке приведёт к затруднённому закрыванию или открыванию, а значит, к быстрому разрушению опорных подшипников. Ровность их положения можно проверить отвесом или лазерным уровнем.

Сварка

Далее необходимо подготовить петли – очистить их от ржавчины и жировых отложений, смазать солидолом или другим подобным составом. Это предотвратит так называемое спекание петель, когда вы начнёте сварку.

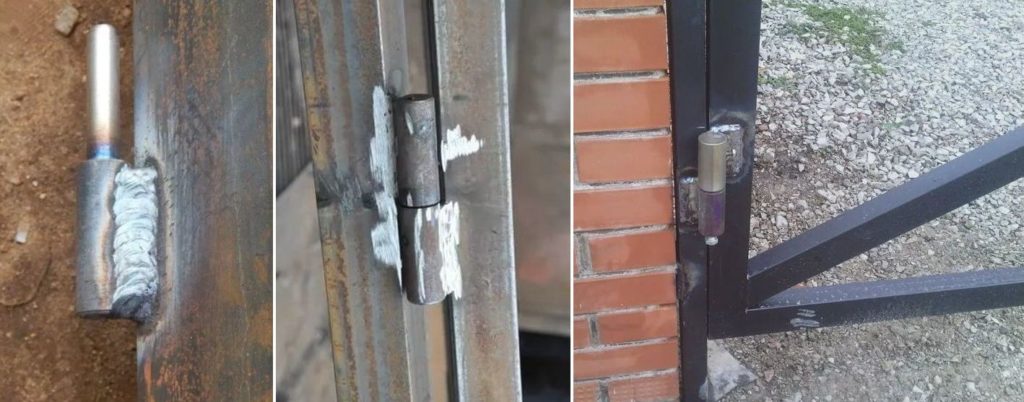

Теперь нужно задействовать сварочный аппарат: сначала фурнитуру приваривают к полотну ворот, и только потом – к опорным столбам. При этом необходимо постоянно контролировать качество получающихся швов.

Когда все сварочные работы подойдут к завершению, желательно обработать новые швы болгаркой.

Приварить петли на калитку, ворота гаража и на металлическую дверь можно по той же схеме, которая была изложена выше.

Однако надо отметить, что у мастера обычно есть возможность приварить фурнитуру на дверь в тот момент, когда она находится в горизонтальном положении на ровной площадке, что значительно облегчает процесс.

С воротами так не получается: опорные столбы, как правило, устанавливают значительно раньше, чем приступают непосредственно к монтажу полотен.

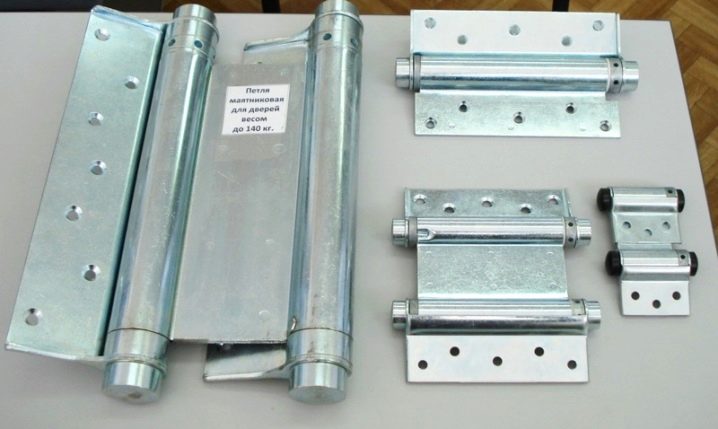

Какие петли выбрать

При выборе петель обязательно нужно ориентироваться на параметры того объекта, на который их собираются приварить. Гаражные петли по определению должны быть больше и прочней шарниров для скромной калитки или дверцы.

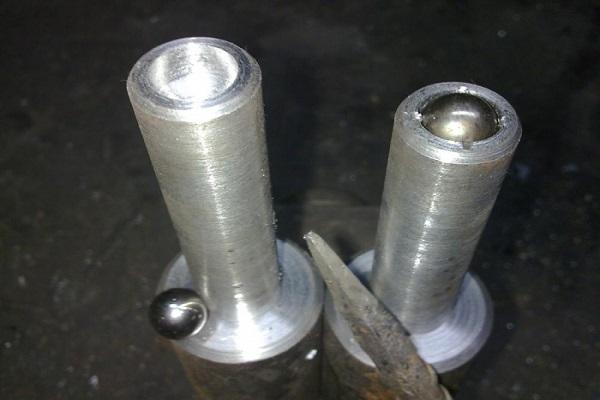

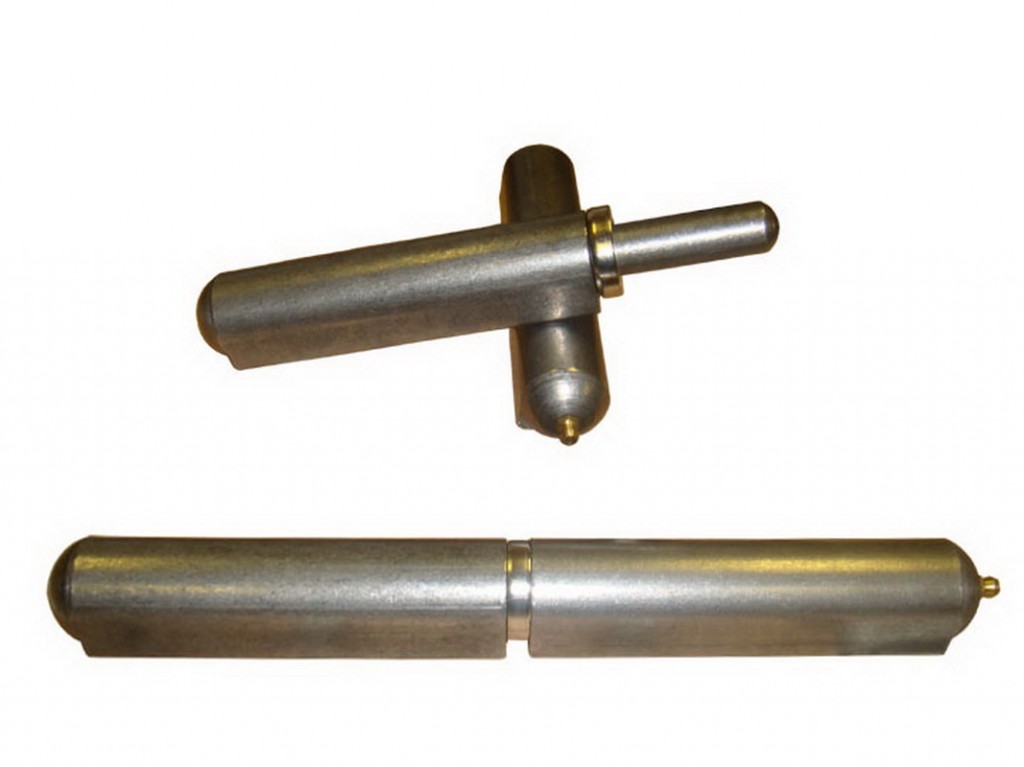

Обычно для ворот и металлических дверей используют петли с шариком-подшипником. Причём такие петли и шарниры в них могут быть разных форм:

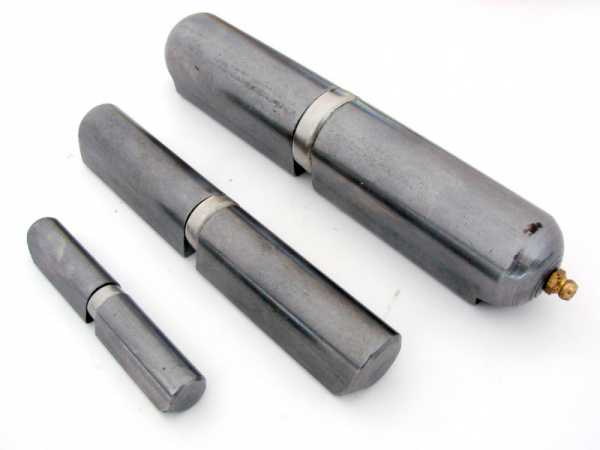

• цилиндрическими;
• квадратными;
• шестигранными;
• каплевидными.

Чаще всего в последнее время используют цилиндрические модели, квадратные и шестигранные варианты встречаются в магазинах фурнитуры значительно реже.

А про последние в списке каплевидные петли (навесы) следует сказать особо. Их использование позволяет чуть-чуть упростить процесс монтажа. К ним не нужно предварительно присоединять ушки – в этом и состоит главное преимущество каплевидной формы.

Без всякой подготовки такие петли можно приварить к опорному столбу. Причём со столбом должна соприкасаться только вершина нижней части навеса, а вершина верхней должна быть присоединена к полотну ворот.

Приваривать каплевидные изделия нужно аккуратно – после сварки они должны по-прежнему легко и свободно вращаться. И только если это действительно так, можно приступать к дальнейшим работам.

Другие особенности сварки фурнитуры

Есть ещё несколько нюансов, о которых нужно знать тем, кто собирается приварить петли. В первую очередь всегда следует приваривать нижнюю часть фурнитурного изделия.

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх.

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

Что необходимо иметь для работ

Вся работа начинается с подготовки подходящих материалов и инструментов для работы. Хотя сам процесс кажется несложным, набор нужных вещей довольно сложный:

• аппарат для сварочных работ и набор электродов к нему;
• рулетка, уровень, отвес и молоток;
• карандаш или маркер;
• шлифовальная машинка с насадкой специально для обработки металла;
• защитная маска, перчатки и обувь.

Но, это еще не все. Нужны непосредственно сами петли и платики к ним. Сколько их потребуется? Обычно на ворота для гаража ставят четыре петли, по две с каждый стороны. Их полностью хватает для ваших целей. Когда у вас все готово, можно приступать к работе.

На что нужно обращать внимание при выборе?

Перед тем как купить необходимые элементы, следует обратить внимание на некоторые параметры:

1. Будут ли надежны выбранные петли. Для деревянных ворот они должны быть не менее прочными, чем для железных.
2. Какой вес они смогут выдержать, его максимальное значение.
3. Допустимый для данной конструкции угол открытия.
4. Какие способы крепления выбраны для данного изделия.
5. Какой материал лег в основу при их изготовлении.
6. Какие особенности у данной конструкции.

Если выбранные петли соответствуют перечисленному списку, то их можно приобретать. Они будут долго эксплуатироваться. Различают несколько видов петлей для ворот. Их выбирают в зависимости от степени тяжести створок. Петли для тяжелых ворот обычно сложнее крепятся, имеют нестандартные размеры и формы.

Как правильно приварить петли на ворота

Ворота для заборов являются очень важной составляющей любого современного ограждения.

Они выполнят не только функцию въезда для автомобиля, но и защиту территории от посторонних проникновений, декоративные функции и прочее.

Так как сегодня ворота могут быть очень увесистыми, то устанавливать их необходимо очень тщательно, особенное внимание следует уделить привариванию петель. Именно об этом мы сегодня с вами и будем разговаривать.

Общие правила по привариванию петель

Чтобы установленные петли работали исправно и прослужили долгое время, а ворота не просели под своим весом по истечении времени, следует проделывать все работы согласно правилам и очень тщательно.

Итак, на что следует делать упор во время сварки:

• Ровность шва и его непрерывность. Сварной шов должен быть максимально цельным, без пропусков.
• Максимальная глубина сварки. В идеале необходимо приварить петли всей плоскостью, которая прилегает к поверхности столба.
• Следует приваривать навесы очень ровно, чтобы не возникало никакого излишнего давления на них в процессе эксплуатации и в стоячем положении.
• Для увесистых конструкций необходимо дополнять систему петель дополнительно парой, которая располагается немного ниже верхней несущей петли.

В целом больше никаких правил нету, но и этих следует придерживаться и относится к ним с полной серьёзностью.

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

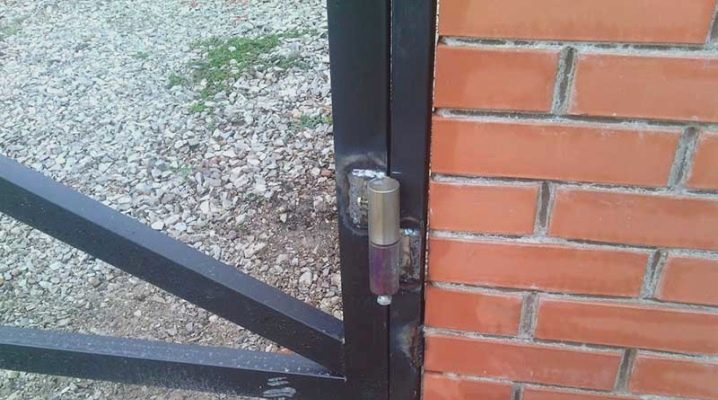

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

• Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
• Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
• Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Смотрим видео:Советы и рекомендации

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Как приварить петли на ворота гаража или забора

От того как приварены петли на ворота в гараж или двор зависят их надёжность и срок службы. То же самое можно сказать про калитку. При этом нужно учитывать особенности конструкции и характеристики материала, из которого они сделаны. Например, приваривая шарниры на дверь с металлическим листом небольшой толщины можно нечаянно прожечь обшивку или покоробить каркас.

Выбираем петли

Выбор осуществляется с учётом размера и массы створок. Например, к воротам для гаража из металла потребуются более прочные петли с опорным подшипником, чем для калитки. В магазинах предлагают разнообразные виды:

1. Каплевидные с опорным подшипником рассчитаны на вес до 400 кг.
2. Цилиндрические благодаря усилителю, который работает как распределитель нагрузки, и опорному подшипнику обеспечивают лёгкость открывания при нагрузке до 600 кг.
3. Сквозные выбираются, если невозможно приварить петли или закрепить болтами. Фиксация производится с помощью сквозного отверстия в стойке. К створке крепятся гайками. Максимальная нагрузка до 200 кг.
4. 3-хсекционные трудно взломать, используются для навески тяжёлых створок.

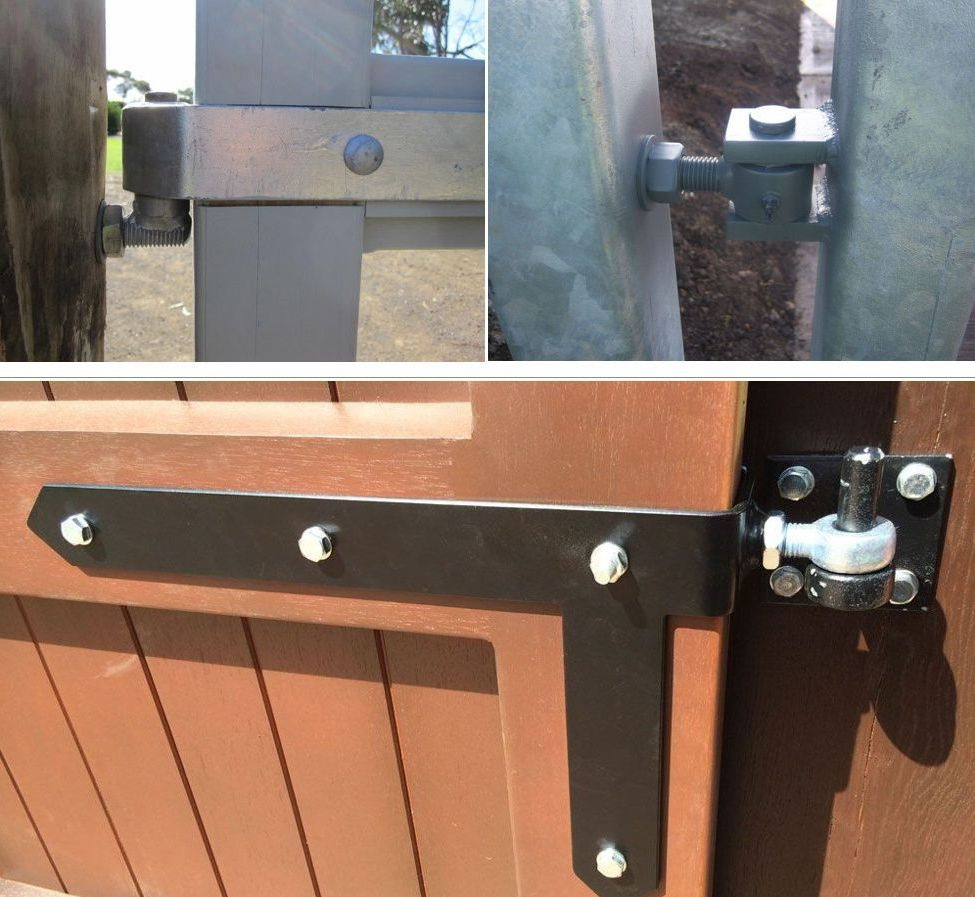

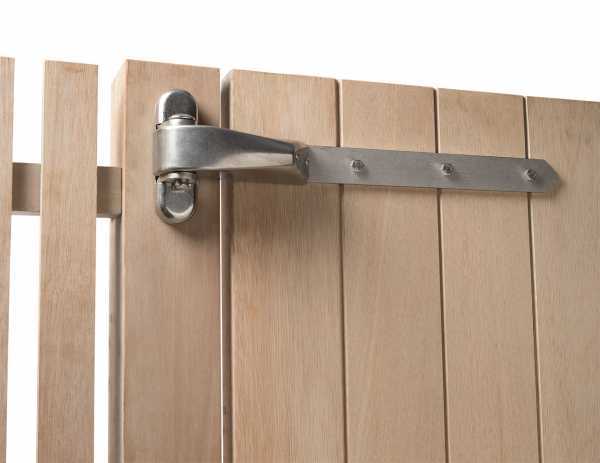

5. Кованые функциональны, и применяются как украшение деревянных ворот.

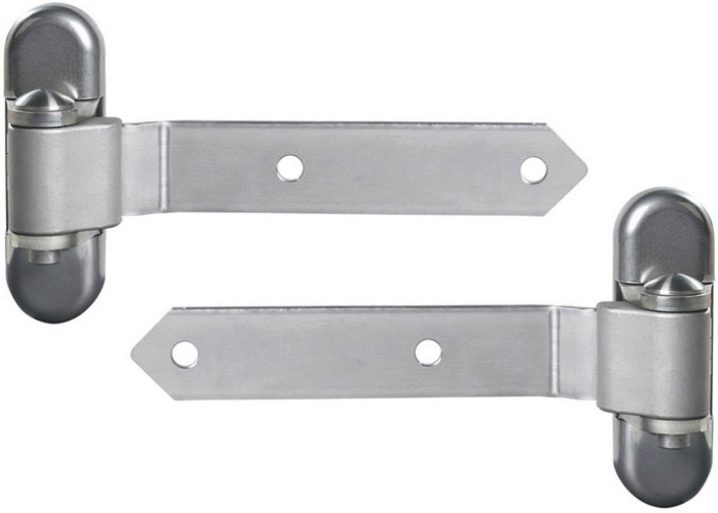

6. Стальные петли-стрелы часто устанавливают на гаражные ворота, сделанные из толстого металла.

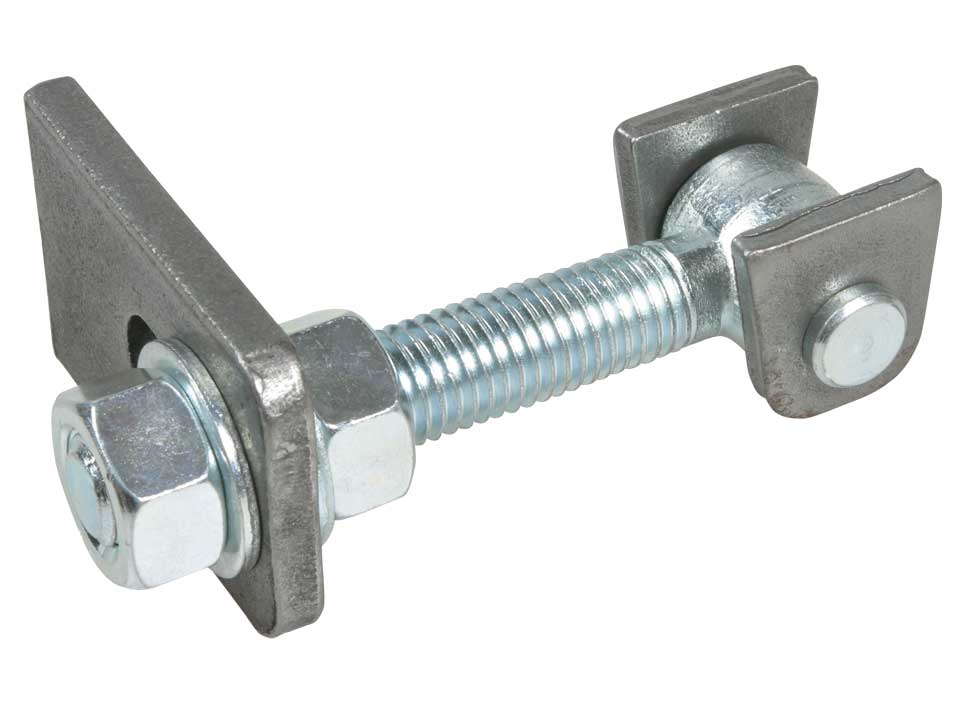

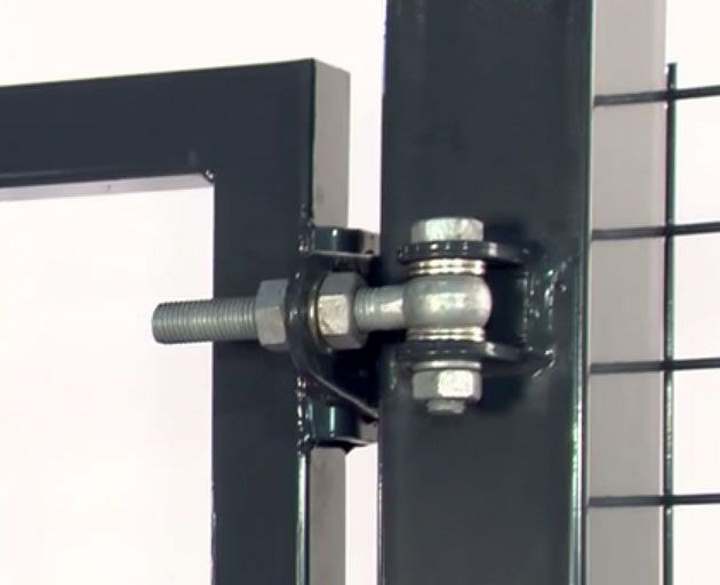

7. Петли с возможностью регулирования по высоте полезны, если положение опорных стоек может изменяться.

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

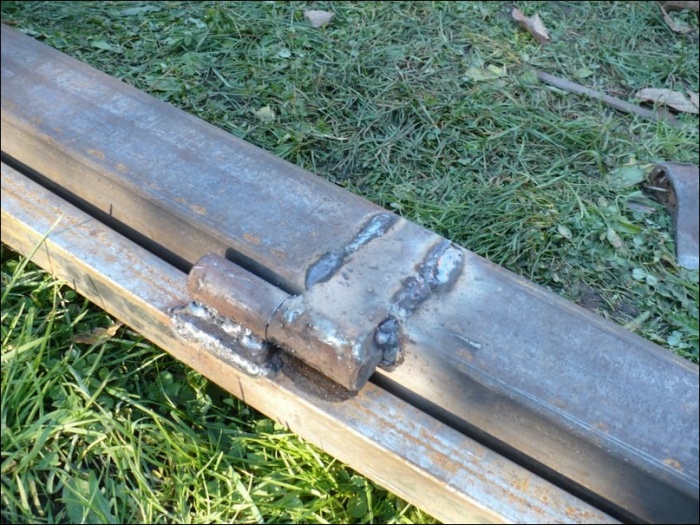

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Источники: -i-kalitki/ -rukami/kak-privarit-petli -rukami-chertezhi

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь  при обильном снегопаде зимой – это может стать большой проблемой!

Образец установки петлиНа ширину профиля обварка с торца

Какие петли выбрать

При выборе петель обязательно нужно ориентироваться на параметры того объекта, на который их собираются приварить. Гаражные петли по определению должны быть больше и прочней шарниров для скромной калитки или дверцы.

Обычно для ворот и металлических дверей используют петли с шариком-подшипником. Причём такие петли и шарниры в них могут быть разных форм:

• цилиндрическими;
• квадратными;
• шестигранными;
• каплевидными.

Чаще всего в последнее время используют цилиндрические модели, квадратные и шестигранные варианты встречаются в магазинах фурнитуры значительно реже.

А про последние в списке каплевидные петли (навесы) следует сказать особо. Их использование позволяет чуть-чуть упростить процесс монтажа. К ним не нужно предварительно присоединять ушки – в этом и состоит главное преимущество каплевидной формы.

Без всякой подготовки такие петли можно приварить к опорному столбу. Причём со столбом должна соприкасаться только вершина нижней части навеса, а вершина верхней должна быть присоединена к полотну ворот.

Приваривать каплевидные изделия нужно аккуратно – после сварки они должны по-прежнему легко и свободно вращаться. И только если это действительно так, можно приступать к дальнейшим работам.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

• Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
• Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
• Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Смотрим видео:Советы и рекомендации

Несколько отличительных черт приварки петель к профнастилу

Довольно часто в роли материала для создания ворот или заборов используют профилированный лист. Если человеку требуется приварить петли к данному материалу, то следует учесть некоторые факторы. Требуется изготовить перемычки, которые должны быть параллельны вертикальной части створки.

Нужно закрепить перемычки в тех местах, где привариваются петли. Они должны делить створку на 3 одинаковых элемента. К перемычкам сваркой надо приварить петли. Чтобы закрыть область приваривания и перемычки, сверху можно прикрутить маленькие куски профнастила. Лучше отдать предпочтение более толстым петлям длиной более 1 м.

Как правильно приварить петли на калитку из профнастила. Последовательность установки петель

• Как приварить петли на ворота так, чтобы металл не повело, а ворота легко открывались. При прямых петлях рекомендуется приварить их на ворота в первую очередь, пока они находятся на ровной плоскости, на земле или монтажном столе.

На половину длины петли делается подложка в два-четыре миллиметра под нижнюю половину петли, а верхняя часть прихватывается с торца. Если ворота устанавливаются на круглые опоры, то петли выпускаются наружу ворот на 5мм, а если опоры прямоугольные, то варить необходимо заподлицо.

• Процедура для обеих петель идентична. После того как уже петли прихвачены, необходимо при помощи прямоугольного бруска (30х30) выставить петли, приложив его вдоль петель.
• Дальше делаются прихватки с каждой стороны петель по две штуки. Варить петли стоит короткими прихватками, поочередно с каждой стороны петли.
• Потом петли привариваются к столбам. Ворота выставляются с необходимым зазором в один-полтора сантиметра посредине, зазор возле столбов может быть два-два с половиной миллиметра. Низ петель прихватывается к столбам, если необходимо, то можно применить вставки между столбами и петлями из круглого или прямоугольного сечения подходящего размера.
• Теперь можно ворота осторожно открыть, аккуратно придерживая, и если ворота открываются легко, то делается несколько прихваток снаружи.
• После закрывания ворот необходимо сделать посередине подставку, что бы при варке они не просели. Сварочный шов укладывается снизу вверх. После сварки необходимо дать петлям остыть, и только потом можно открыть ворота. Для приваривания петель с другой стороны, также делается подставка под створку ворот.

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Инструкция по установке петель на гаражные ворота

Рассмотрим установку на примере самой распространенной цилиндрической петли на шарикоподшипнике. Сначала надо приварить ушки к петлям, на которые и будем крепить их к полотну и коробу ворот:

• вырезаем болгаркой металлические пластины ушки по размеру петель, которые усилят жесткость крепления;
• две крепежные пластины кладем горизонтально, зазор между ними 2 – 3 мм;
• по центру между пластинами укладываем петлю;
• крепим с двух сторон петлю к пластинам сваркой;
• аналогично готовим и все остальные петли ворот;
• теперь надо выставить строго по уровню ворота и закрепить их подпорками.

Очень важно при установке выставлять петли строго по уровню, поэтому лучший вариант лазерный уровень, а не обычный водяной.

• прикладываем петли и отмечаем места крепления на полотне и на каркасе ворот;
• начинаем приваривать петли с нижней петли, сразу шов не свариваем, а лишь прихватываем, чтобы была возможность выставить по уровню;
• порядок точечной сварки на прихватке – верх, низ, центр;
• вначале крепеж привариваем к полотну, а потом к коробу ворот;
• еще раз выставляем ворота и проверяем на свободное открытие и закрытие.

Если все нормально, то можно окончательно приварить петли горизонтальным и вертикальным сплошным швом. Вертикальный шов – движение всегда снизу вверх.

Проще, но не надежней, сначала приварить петли к каркасу ворот, а потом выставлять створки и приваривать верхнюю часть петли. Проще и понятней посмотреть процесс на видео инструкции и послушать важные рекомендации профессионалов.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

• Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
• Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
• Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Предварительный этап

Перед тем, как начинать крепить петли для ворот, необходимо соблюсти ряд правил и выбрать сами навесы.

Требования к технике безопасности

Данный пункт связан с соблюдением правил по техники безопасности по организации ведения любых сварочных работ. Если говорить конкретнее, то нельзя:

• Вести работу при помощи неисправного оборудования
• При использовании электросварки подключение аппарата должно быть к заземлённому и соответствующему мощности подключаемого оборудования источнику
• Пользоваться сварочными агрегатами вблизи легковоспламеняющихся материалов
• Мастер должен быть снабжен всеми необходимыми средствами индивидуальной защиты (маской, крагами, обувью) и быть одет в негорючую одежду, а лучше, в специальный костюм сварщика

Степень готовности изделия

Петли на ворота рекомендуется монтировать после полной покраски и сушки защитного слоя на готовом изделии. При этом, зоны, на которых планируется крепить навесы, должны, напротив, быть полностью очищены от любых покрытий. Это необходимо для самой возможности производить сварку в этих местах и с целью обеспечения противопожарной безопасности.

Необходимый инструмент

В процессе монтажа важно, чтобы все нужные для этого приспособления и оборудование были рядом с мастером. Перечень инструмента включает:

• Рулетку
• Уровень
• Молоток
• Сварочный аппарат
• Щётку по металлу
• Угловую шлифовальную машину с дисками по металлу
• Средства индивидуальной защиты
• Монтажные подкладки в виде брусков, кирпичей и т.д.

Петли

Перед тем, как приварить петли надо их иметь в наличии. Можно изготовить петли для ворот своими руками, а можно купить готовые. Если планируется самостоятельное изготовление, то лучше заранее иметь чертеж петли для ворот, который Вы можете видеть на чертеже ниже или составить на основании имеющихся образцов. По форме они бывают круглые, квадратные и шестигранные. Это зависит от вида исходного материала, из которого они делались. Самыми универсальными и удобными в использовании являются круглые.

Также есть различия конструкционные. Различают:

Третье, чем отличаются друг от друга петли для ворот – размеры. Чем больше масса распашных элементов, тем более мощные и крупные должны быть навесы. Здесь всегда лучше перестараться, чем применить слабые крепления, которые могут под весом створок деформироваться или разрушиться. Причём, петли на калитку опытные мастера устанавливают такие же по размеру, как и на ворота. Несмотря на то, что калитка имеет меньший размер, её масса может быть значительной из-за имеющихся на ней замков, засовов, почтового ящика, средств видео и аудио контакта. В большинстве случаев, калиткой пользуются чаще, поэтому запас прочности навесов лишним не будет.

Тонкости установочных процедур

Для ворот гаража петли можно установить самостоятельно. Всего существует 3 способа крепления петель к воротам:

1. При помощи сварки. Это наиболее надежный способ. Петля просто приваривается к створке и раме. Рекомендуется использовать усиление в виде пластин для повышения надежности крепления.
2. Болтовым соединением. Применяется такой способ в случаях, если нет возможности воспользоваться сваркой или нет такой необходимости. Петли имеют несколько отверстий, через которые они крепятся к раме и створкам болтами. Как правильно приварить петли на гаражные ворота? С обратной стороны болты фиксируются гайками. Недостаток состоит в том, что головки болтов можно сбить зубилом или срезать.
3. С использованием саморезов по металлу. Если створки изготовлены из тонкого металла, то допускается их крепление на саморезах по металлу. Такие саморезы оснащены сверлами, имеют шестигранные головки для удобства закручивания. В этом случае детали должны иметь лепестки с просверленными в них отверстиями.
4. С использованием саморезов по дереву. Применяются исключительно в тех случаях, когда ворота деревянные.

Учимся приваривать петли на ворота — пошаговая инструкция

Функциональность ворот основывается не только в их надежном запирании, удерживании силовых нагрузок и прочности, но и удобном открывании/закрывании. В идеале две последние характеристики, а также отсутствие между закрытыми воротами щелей достигаются с помощью качественно приваренных петель. Все, кто умеет пользоваться электрической ручной дуговой сваркой, смогут качественно приварить петли к воротам, если будут знать, как сделать это правильно.

Как приварить петли на ворота

Открытие и закрытие ворот без скрипов и рывков – это лучшее, что может дать правильная установка петель. Как этого добиться? Во-первых, выбрать правильный способ установки петель для того или иного материала ворот и опорных столбов. Ворота металлические, деревянные, из профнастила или поликарбоната, столбы металлические, деревянные, бетонные, пенобетонные, из кирпича, камня или шлакоблока: в любом случае выбирать петли будет лучше всего шариковые. В полостях таких петель имеются шарики, которые намного облегчают ход ворот.

Для начала необходимо осведомиться, как работают петли на воротах в паре: на одной воротной створке обе петли должны находиться на мысленной проведенной прямой осевой линии. То есть, после окончания качественной работы нижняя петля должна находятся точно под верхней, и у обеих петель должно ровное осевое расположение в пространстве. При такой приварке петель нагрузка веса двери будет распределяться на навесные опоры равномерно.

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

На рисунке показана очередность сварки петель

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

• Металлические дверные петли;
• Пластинки/платики;
• Сварочный аппарат;
• Электроды;
• Слесарный молоток;
• Сварочная маска, рукавицы и спецодежда;
• Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Образец установки петли

На ширину профиля обварка с торца

Видео — создание распашных ворот

Видео — установка гаражных ворот
