Правила установки дымоходов – самостоятельный монтаж

На рынке потребителям предлагается огромный выбор зарубежных и отечественных дымоходов от разных торговых марок, как известных и хорошо себя зарекомендовавших, так и появившихся относительно недавно. Выбор делают, исходя из каждого конкретного случая.

Порядок как правильно смонтировать дымоход зависит от вида выбранной конструкции. Он может быть:

Кирпичные дымоходы. Канал дымоудаления выполняется в кирпичной кладке или монтируется отдельно. Обычно в шахту, выложенную из кирпича, помещают асбестовую трубу (прочитайте: “Из какого кирпича кладут дымоход”). Основной недостаток такого вида дымохода – необходимость сооружения для него отдельного фундамента. Подобная конструкция не имеет защиты от конденсата, образование которого со временем приводит к ее разрушению, за счет чего в помещении становится сыро. Имеется большая вероятность того, что канал для отвода продуктов горения засорится остатками кирпичей и другим мусором.

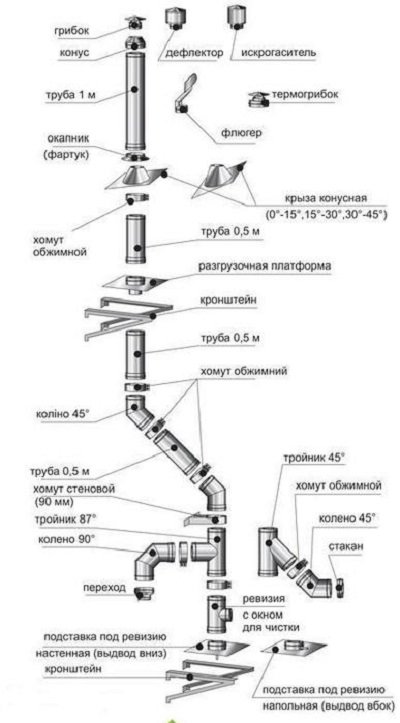

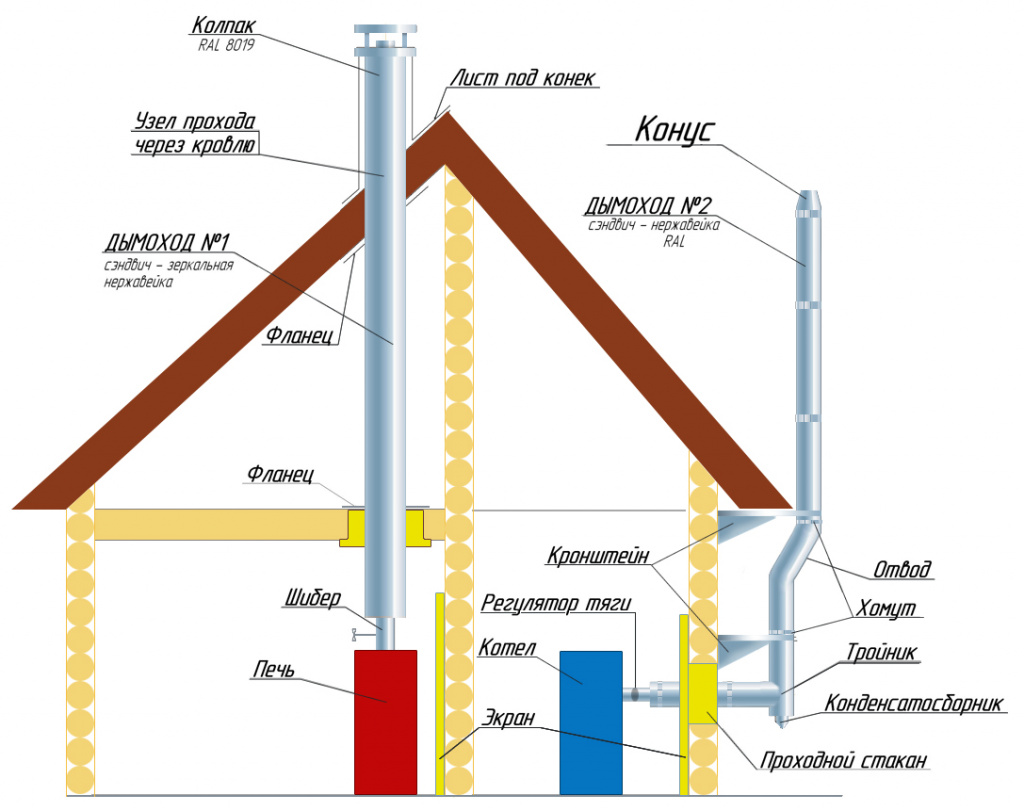

Модульные нержавеющие конструкции. Их собирают из дымоходных частей и фасонных изделий таких, как переходники, тройники, колена и других. Системы из нержавейки можно монтировать в предварительно изготовленные кирпичные каналы (выполняется гильзовка дымовых шахт) или производить установку отдельно.

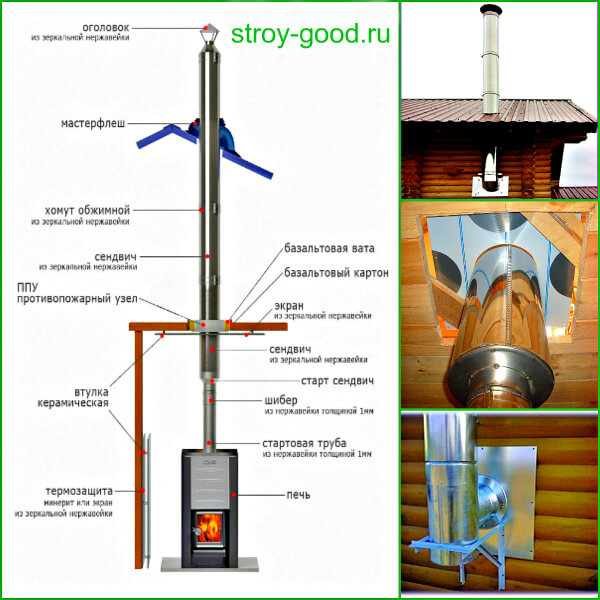

Комплектующие конструкции изготавливают из нержавейки, обладающей кислотоустойчивостью и жаропрочностью, и таким образом дымоход не подвергается коррозийным процессам. На гладкой поверхности элементов не накапливается сажа.

До того, как установить дымоход из нержавейки, не требуется создавать отдельный фундамент.

Керамические дымоходы. Элементы таких конструкций обладают отличной термозащитой. Поскольку система имеет значительный вес, необходимо создание отдельного фундамента.

Полимерные дымоходы. Относятся к продукции, недавно появившейся на отечественном рынке. Их изготавливают из композиционных полимерных материалов. Этот дымоход имеет ряд положительных характеристик: небольшой вес, гибкость и долговечность.

Его разрешается монтировать тогда, когда температура отработанных газов не более 250 градусов, обычно это газовые колонки и котлы. Полимерный дымоход устанавливают в уже подготовленные каналы, такие как кладки из кирпича.

Обратите внимание

Чаще всего такое дымоотведение применяют в случае проведения реконструкционных работ в старых кирпичных зданиях.

Качество монтажа для теплогенерирующего оборудования имеет большое значение и определяет его функционирование в дальнейшем. Отопительные приборы имеют сложное устройство, а кроме того они при неправильной эксплуатации представляют собой пожароопасный объект.

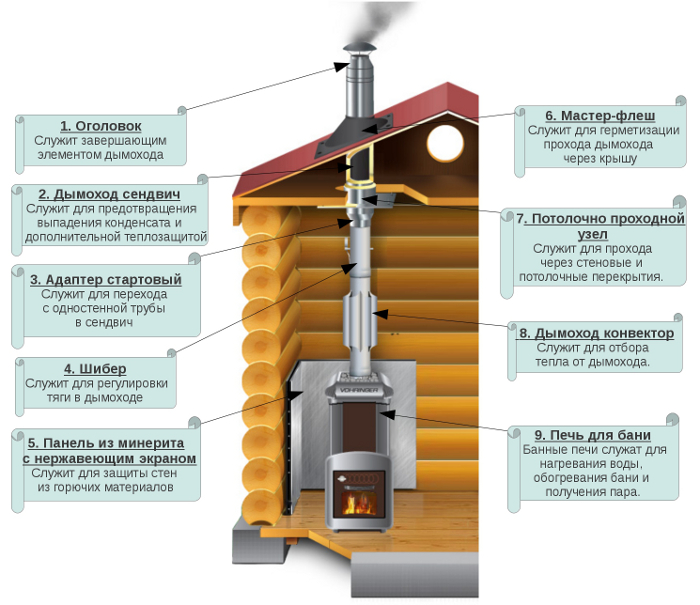

Существуют основные правила установки дымоходов:

• между элементами здания и нагревающимися частями конструкции дымоотведения должна быть смонтирована качественная теплоизоляция;
• при создании системы необходимо правильно выбрать вид дымохода, его форму, диаметр и длину;
• все элементы конструкции должны быть соединены герметично.

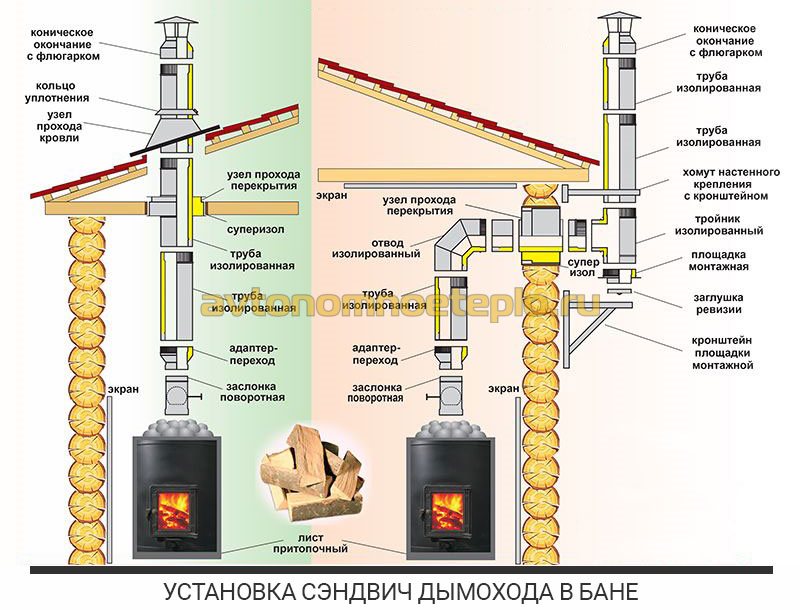

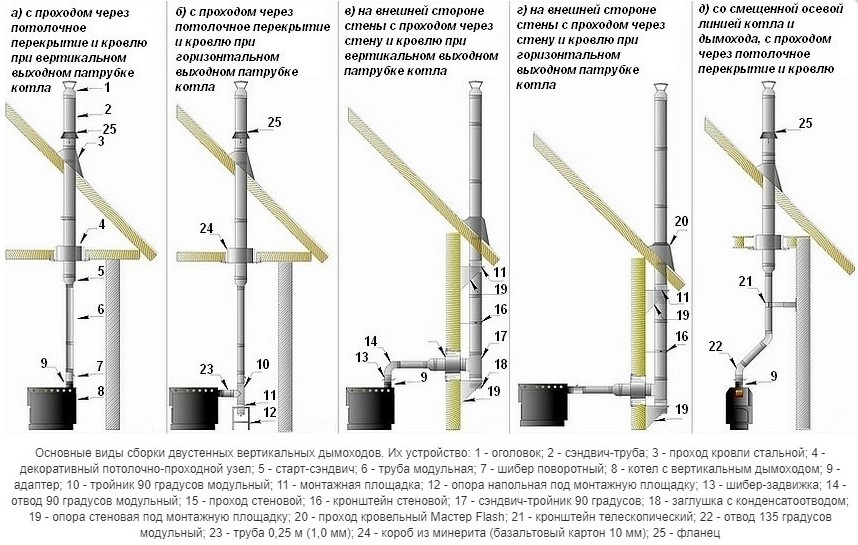

Монтаж системы отопления и дымоотведения начинают с подготовки чертежа. Схема установки дымохода должна отражать все необходимые параметры, особенности здания и конструкции удаления отработанного топлива.

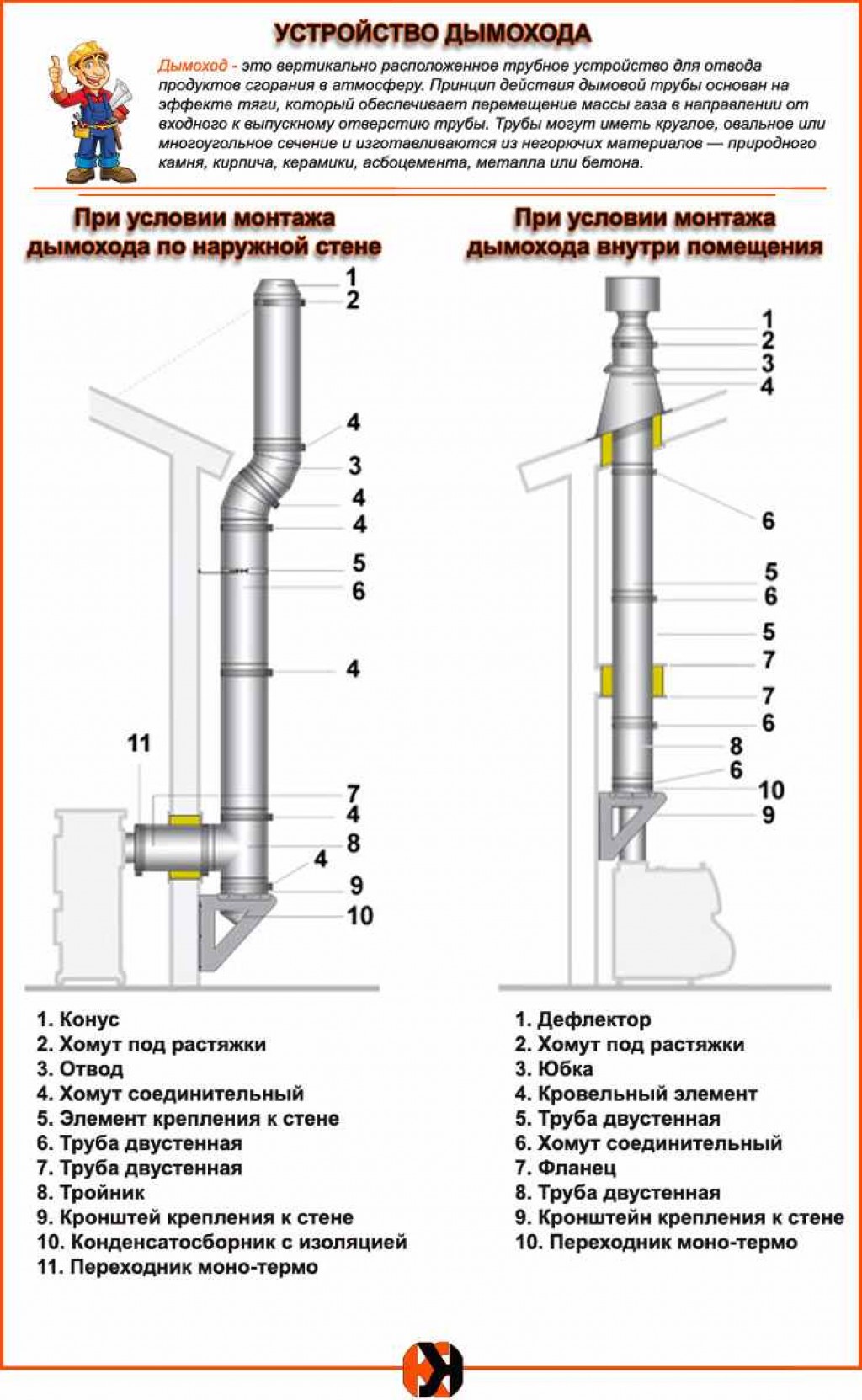

Этапы монтажа выглядят следующим образом:

• оценка несущих систем здания и перекрытий в месте проведения установки дымохода;
• подготовительные работы на месте, где предполагается создание конструкции дымоудаления;
• облицовка нижней части;
• выполнение монтажа топки;
• установка дымохода или подключение к уже имеющейся системе отведения продуктов горения;
• изготовление фальшкороба;
• облицовка конструкции дымоотведения;
• выполнение конвекционного короба на трубу дымохода.

Вложения и доходы

Предприятие по производству дымоходов потребует довольно значительных расходов, а срок его окупаемости составит не менее двух лет. Так что быстро «отбить» вложенные средства не получится. Итак, рассмотрим основные статьи расходов (цифры даны усредненные, на основе данных по ценам в шести регионах РФ):

• Техника, оборудование и расходные запасные части – 2 000 000 рублей.
• Ежемесячная зарплата персонала – 1 000 000 рублей.
• Реклама и продвижение за год (включая разработку и поддержку сайта предприятия) – 400 000 рублей.
• Коммунальные расходы – около 1 000 000 рублей в месяц.
• «Форс-мажорный» фонд – 200 000 рублей.
• Годовая арендная плата – 300 000 рублей

Итоговая сумма – 4 700 000 рублей может колебаться, так как некоторое оборудование производится за границей и его цена привязана к курсу евро. Чистая ежемесячная прибыль предприятия при средней загруженности производства будет находиться в районе 350 000 рублей. Строгий контроль технической составляющей производства, соответствие стандартам качества и мотивированный персонал отлично способствуют увеличению доходов. Проверено на практике!

Разновидности труб для котельных

Наша компания изготавливает для промышленных котельных дымоходы в разных вариантах конструкции. Обратитесь к нашим менеджерам-консультантам, чтобы получить квалифицированную помощь в выборе оптимальной разновидности дымоотводящей трубы. Наш каталог предлагает несколько видов модульных дымовых труб, различающихся способом установки.

На ферме

Дымовая труба закрепляется на металлической ферме с трёх либо четырёх сторон. Такой способ предназначена для наружной установки. Возможен монтаж нескольких дымовыводящих труб в одной ферме, благодаря чему достигается существенная экономия металла. Оптимальный диаметр трубы на ферме составляет 300-400 мм при высоте от 8 до 30 метров. Дымовые трубы на фермных конструкциях могут устанавливаться в регионах с повышенной сейсмической активностью и на болотистых нестабильных почвах.

На растяжках

Стальная труба закрепляется несколькими поясами растяжек в виде металлических тросов, число которых определяется высотой трубы и её диаметром. Основание трубы закрепляется в специальной корзине из анкеров, стационарно забетонированных в фундаментную конструкцию. Диаметр трубы выбирается в пределах от 300 мм до 1200 мм, высота – не ниже 12 м, но не выше 45 м. Конструкция оптимальна для сейсмически активных регионов.

Пристенные

Труба, закреплённая на фасаде здания возле стены, считается наиболее устойчивым вариантом конструкции. Закрепление на фасаде выполняется при помощи анкеров, заложенных в массив стены, на которые надеты хомуты с эластичными виброгасящими прокладками. Как правило, фасадная труба всегда хорошо утеплена: дымоотводящая труба обложена теплоизолирующим негорючим материалом, поверх которого собрана наружная стальная обшивка. Преимущество фасадной трубы заключается в возможности периодической прочистки нижней части от скопления конденсата и сажи.

Частые ошибки и проблемы при установке

Дымовые трубы котельных находятся под постоянным воздействием агрессивных выходящих газов, атмосферных и механических нагрузок. Поэтому монтировать дымоход нужно строго по разработанному чертежу и с соблюдением все норм. Выход дымоотвода из строя неминуемо приведет к остановке технологического процесса всей котельной.

Распространенные ошибки и проблемы:

• Неправильно выбранные материал ;
• Ошибки в расчете диаметра;
• Расчет параметров без учета зольности топлива;
• Высота трубы не соответствует техническим нормам;
• Неправильное крепление дымохода;
• Использование дешевого некачественного топлива

Любая ошибка приведет к ухудшению экологической ситуации, а при обрушении трубы — к человеческим жертвам.

Какая должна быть высота трубы дымохода для печи

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП Правила предписывают соблюдать несколько основных правил монтажа:

• минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;

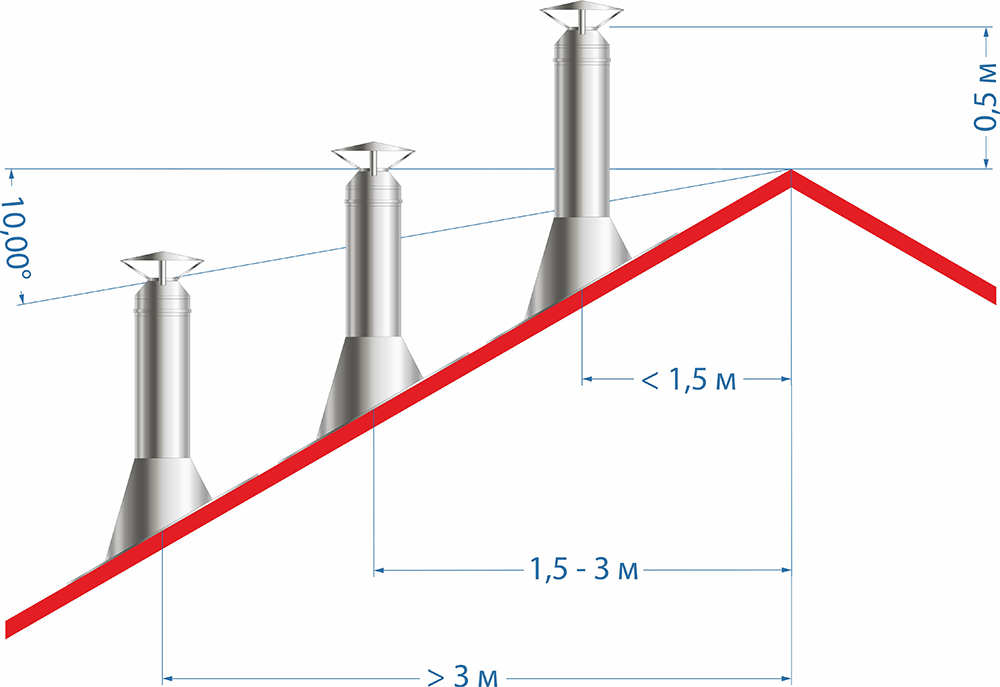

• высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
• если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
• если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

• «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
• «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
• «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
• «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
• «V» — уровень объема отработанных газов;
• «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

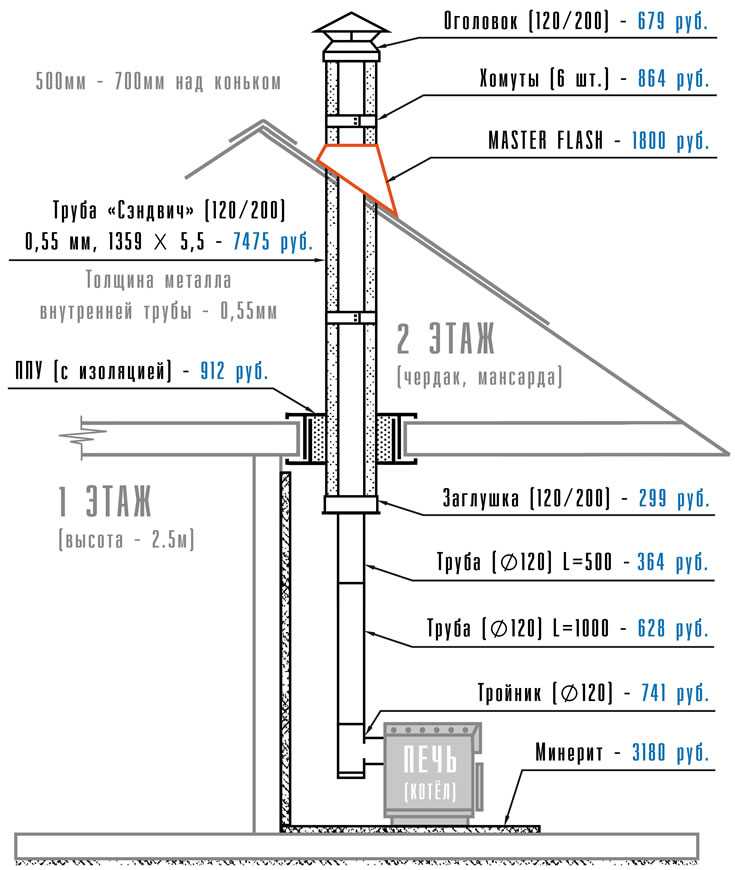

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Трубы стальные бесшовные для паровых котлов и трубопроводов

Трубы предназначены для паровых котлов и трубопроводов с высокими и сверхкритическими параметрами пара, изготовляются по ТУ 14-3-460-75, DIN 17175.

Принятые обозначения: d — наружный диаметр трубы, s — толщина стенки трубы, мм

Сортамент труб указан в таблице 13.

Трубы изготовляются немерной длины от 3 до 12 м, мерной в пределах немерной по согласованию.

Трубы изготавливаются из сталей марок: 20, 12Х1МФ, 15ХМ.

Проводятся обязательные испытания: дефектоскопия, гидродавлением, на сплющивание, на ударную вязкость, ультразвуковой контроль.

По требованию потребителя трубы испытываются: на раздачу, повторные испытания на сплющивание.

Также производятся трубы по следующим ТУ:

ТУ 14-3-796-79. «Трубы бесшовные холоднодеформированные для паровых котлов и трубопроводов из коррозионностойкой марки стали». Трубы изготавливаются из коррозионностойкой марки стали 12Х18Н12Т, предназначенные для паровых котлов и трубопроводов, установок с высокими и сверхкритическими параметрами пара.

ТУ 14-3-190-82. «Трубы для котельных установок и трубопроводов». Изготавливаются из стали марок 10 и 20. Сортамент труб соответсвует ГОСТ 8732(таблица 1) и ГОСТ 8734(таблица 3)

Производятся испытания: на растяжение, на твердость, на сплющивание, на раздачу, ультразвуковой контроль, МКК.

Химический состав и механические свойства по ТУ 14-3-460-75 приведен в таблице 14.

Массовая доля элементов, %

Временное сопр. разрыву, sв, H/мм2

Предел текучести, sт, H/мм2

Относит. удлинение, d5, %

Механические свойства по ТУ 14-3-190-82 приведены в таблице 15.

Временное сопротивление разрыву, sв, H/мм2

Предел текучести, sт, H/мм2

Относительное сужение, y, %

Ударная вязкость, KCU, Дж/см2

В нашей компании Вы всегда можете купить ТУ 14-3Р-55-2001 ХД, по самым низким ценам. В разделе Трубы стальные бесшовные холоднодеформированные, категории Трубы стальные бесшовные для паровых котлов и трубопроводов Вам представлен широкий ассортимент продукции от крупнейших производителей. Наш магазин работает не только в городе Москва, но и по всей России.

Советы специалистов

• Кроме чистки дымоотвод необходимо периодически проверять и ремонтировать. Игнорировать мелкие поломки нельзя-они приведут к крупным. И тогда отопительный процесс может остановиться.
• Окрашивание труб хорошо поможет улучшить их стойкость к внешним негативным воздействиям.
• Не следует проводить чистку при сильных минусовых температурах (за исключением постоянно холодных климатических поясов).
• Сразу после монтажа котельной следует испытать отопительное оборудование для определения химического состава газов.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП —91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

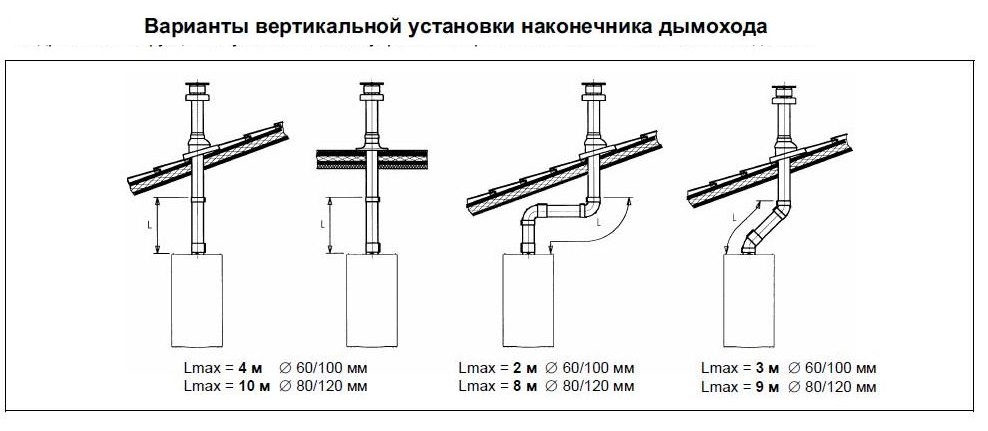

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.

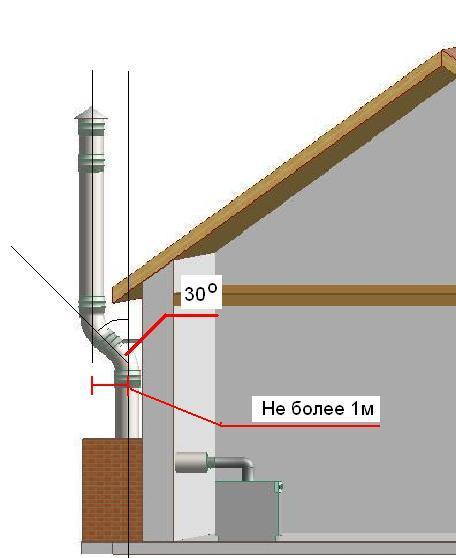

• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.

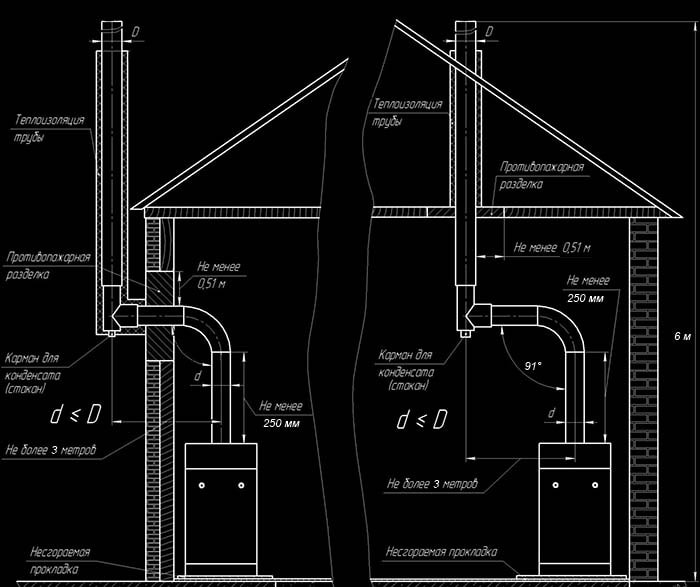

• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.

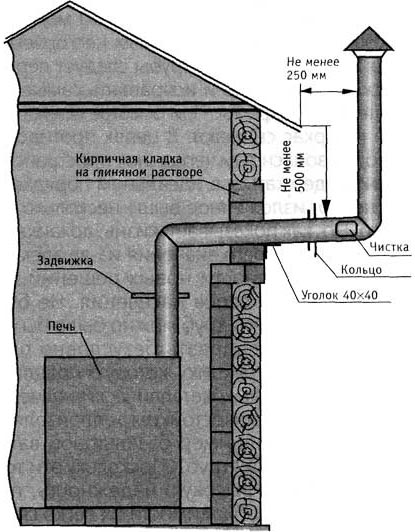

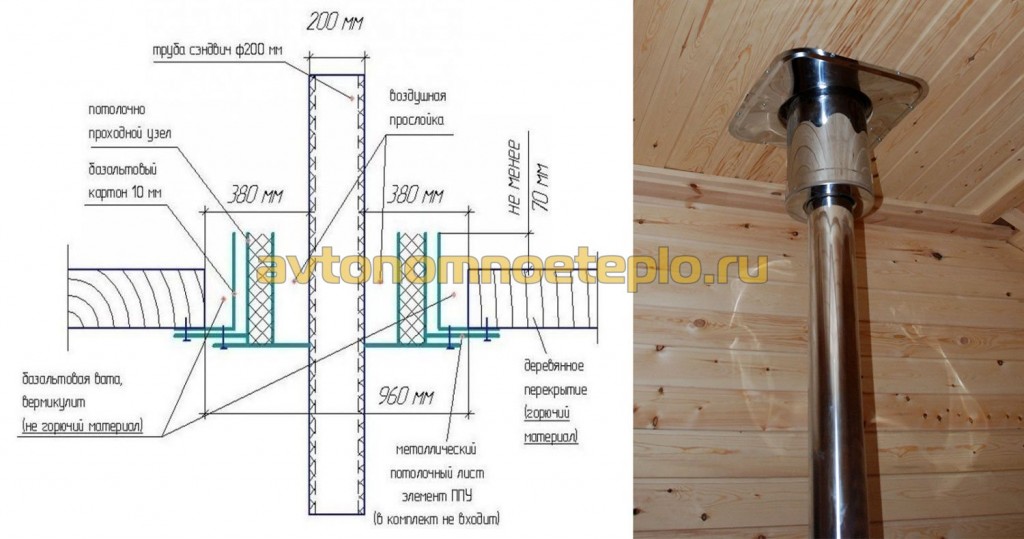

• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

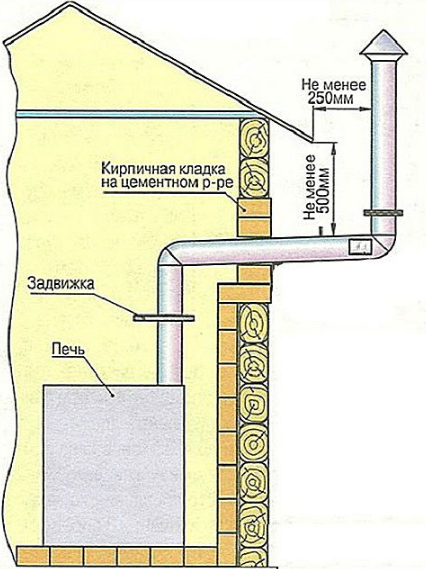

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.
